香缇公馆3--3-#250㎡——简洁的白色空间。

发表于 2022-4-8 15:21:49

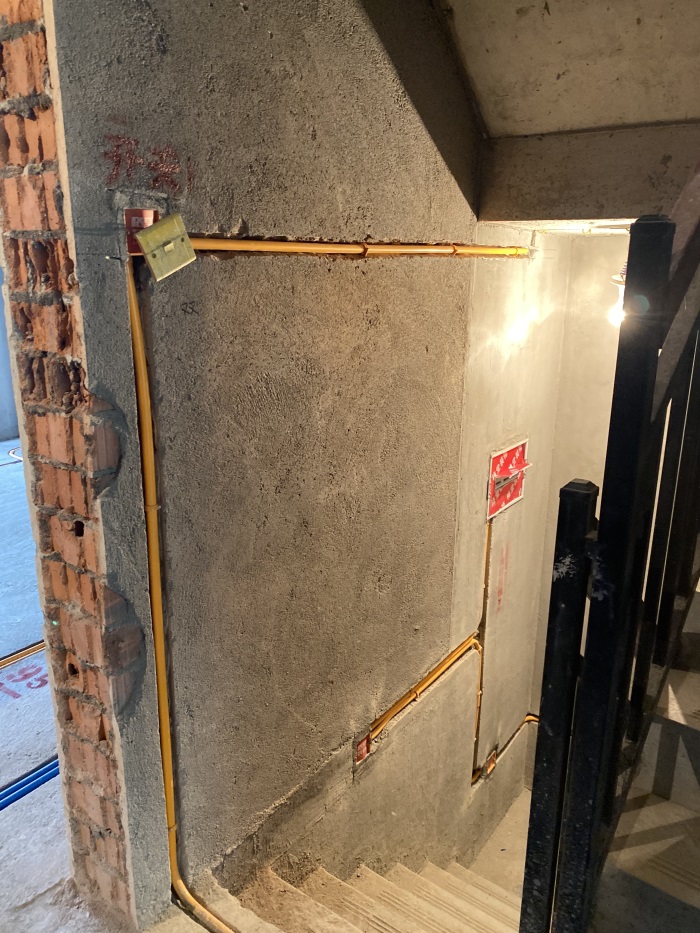

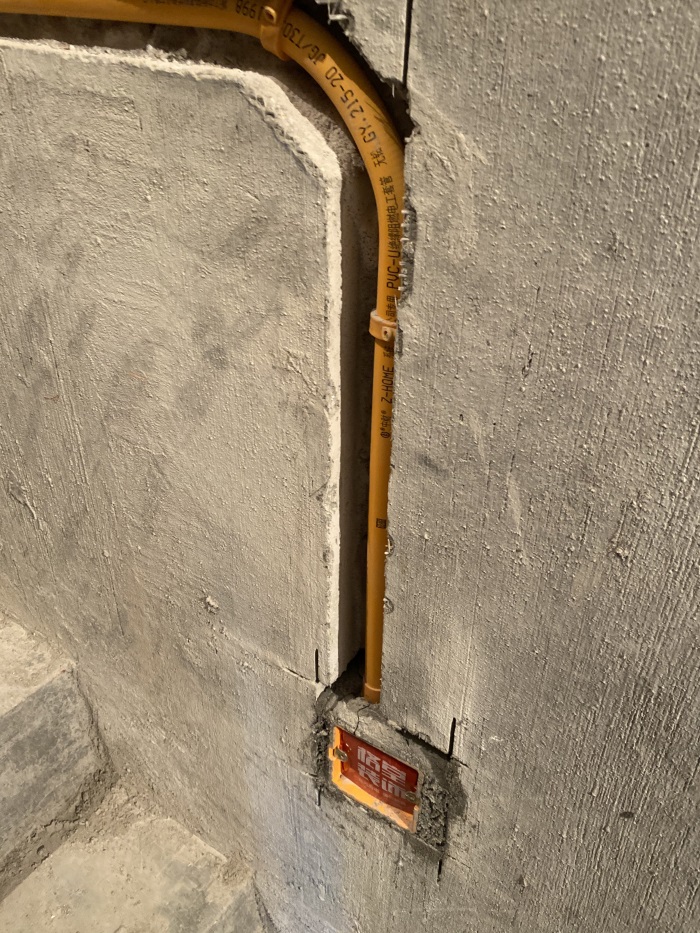

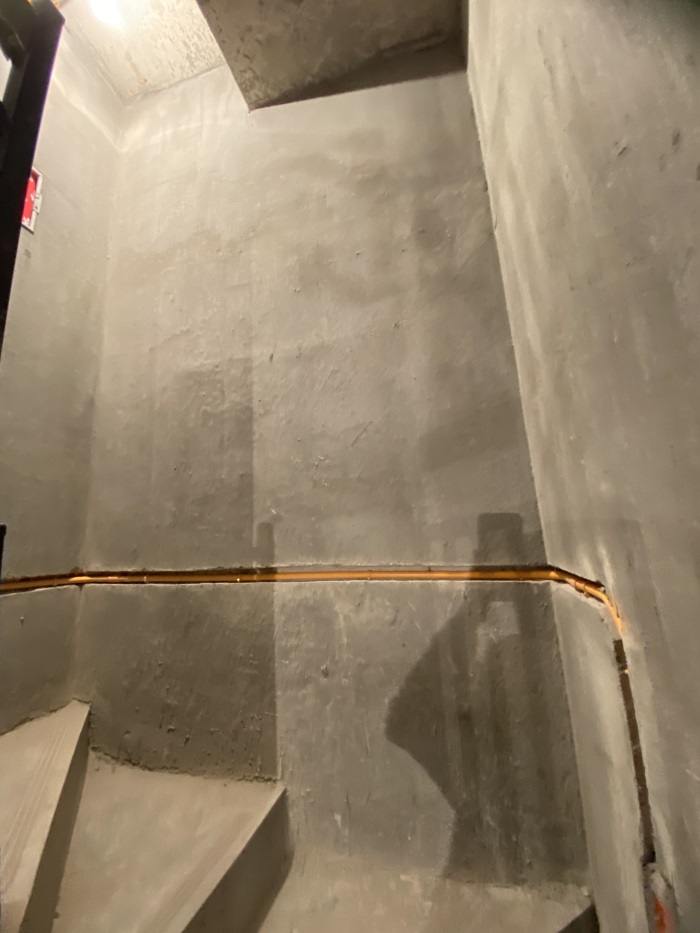

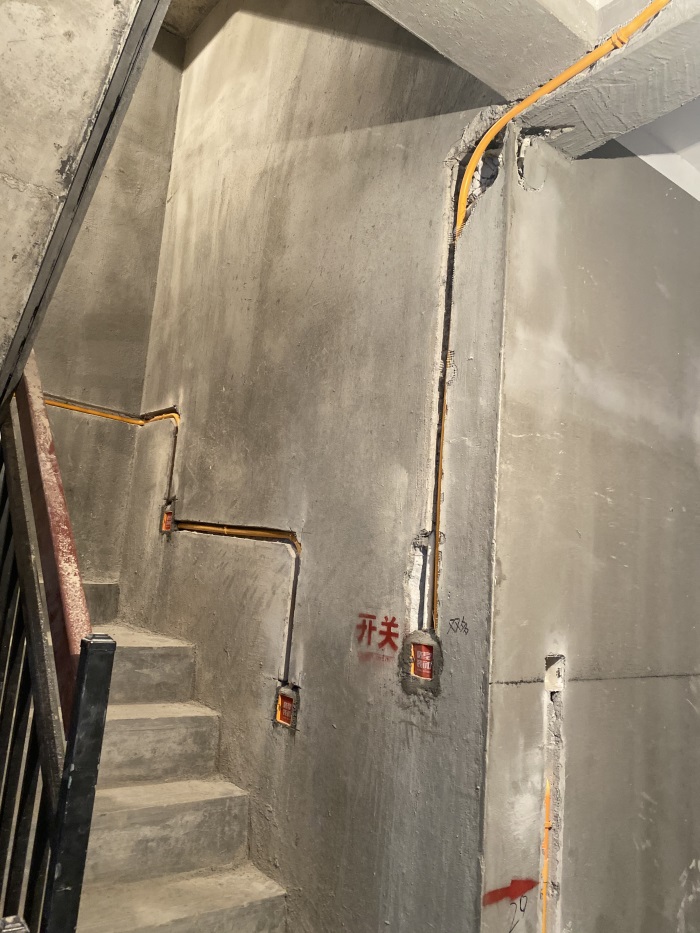

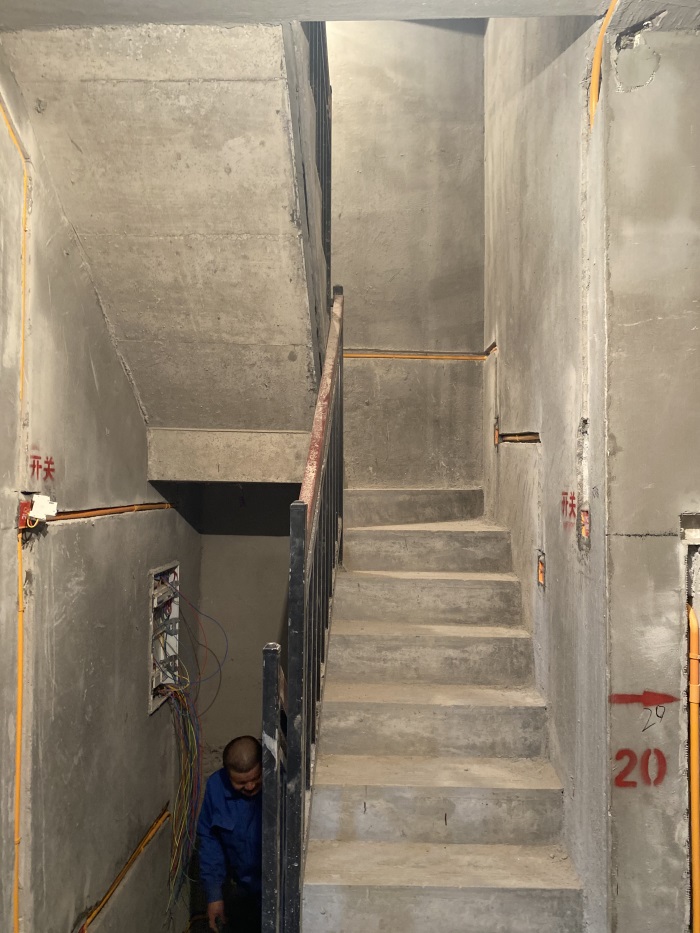

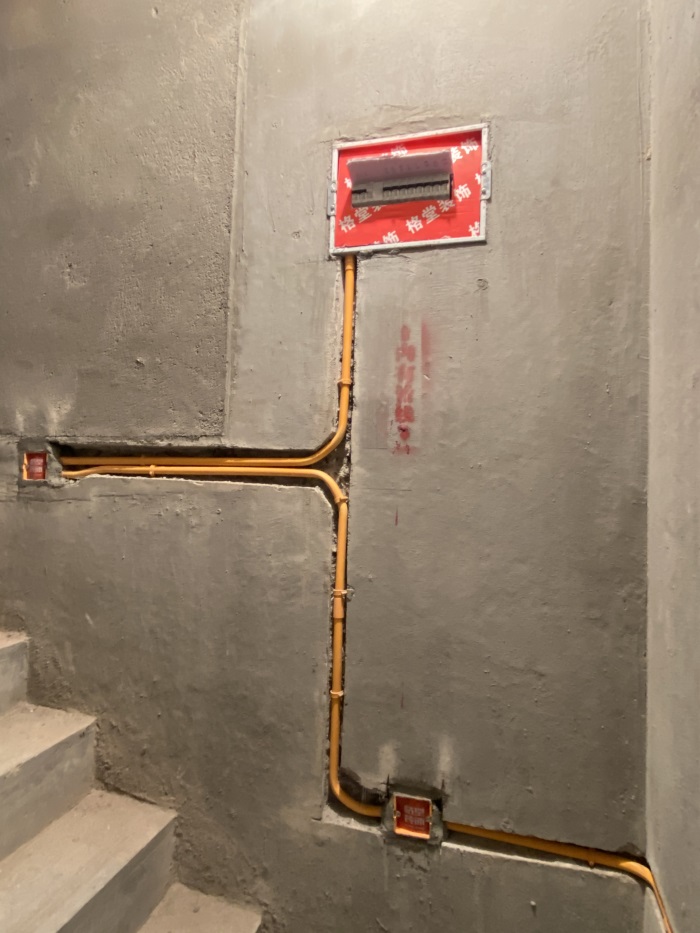

二楼楼梯墙面线管布置，横平竖直！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙线管布置不能高于墙面，防止后期墙面不平整哦！

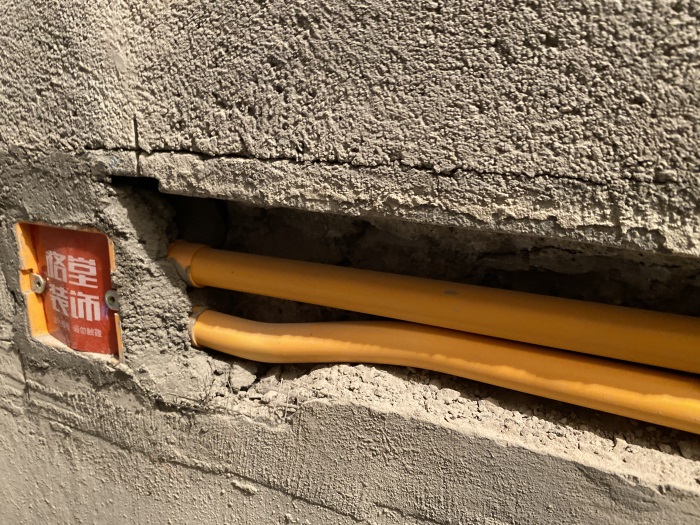

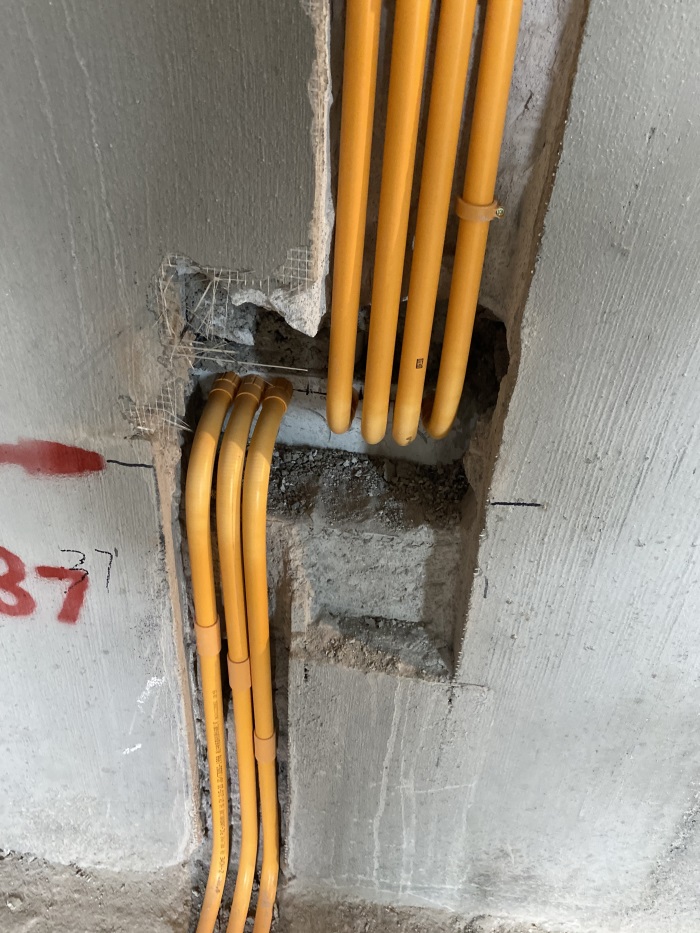

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

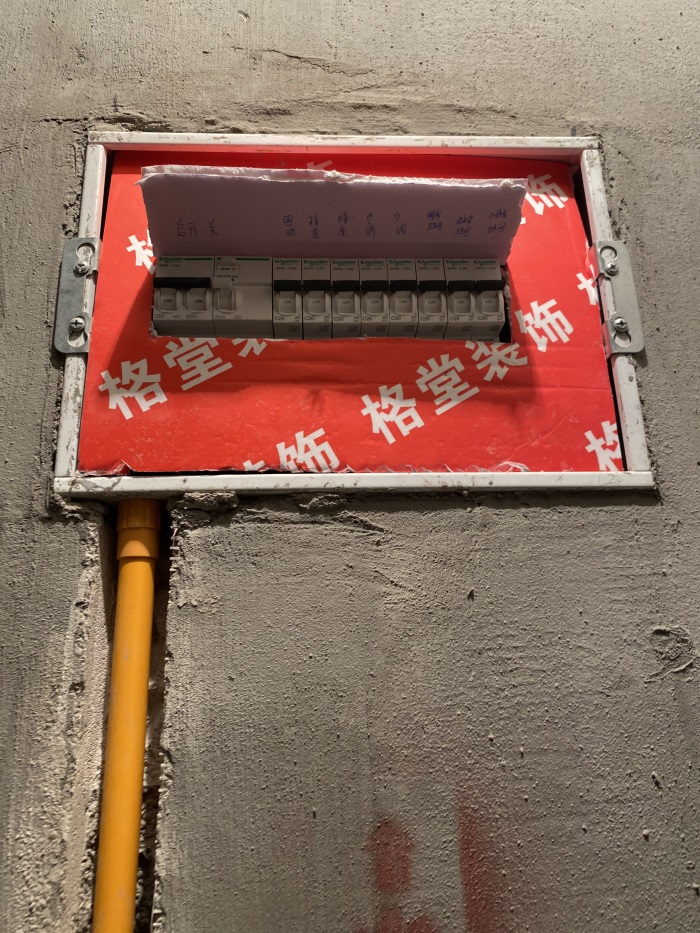

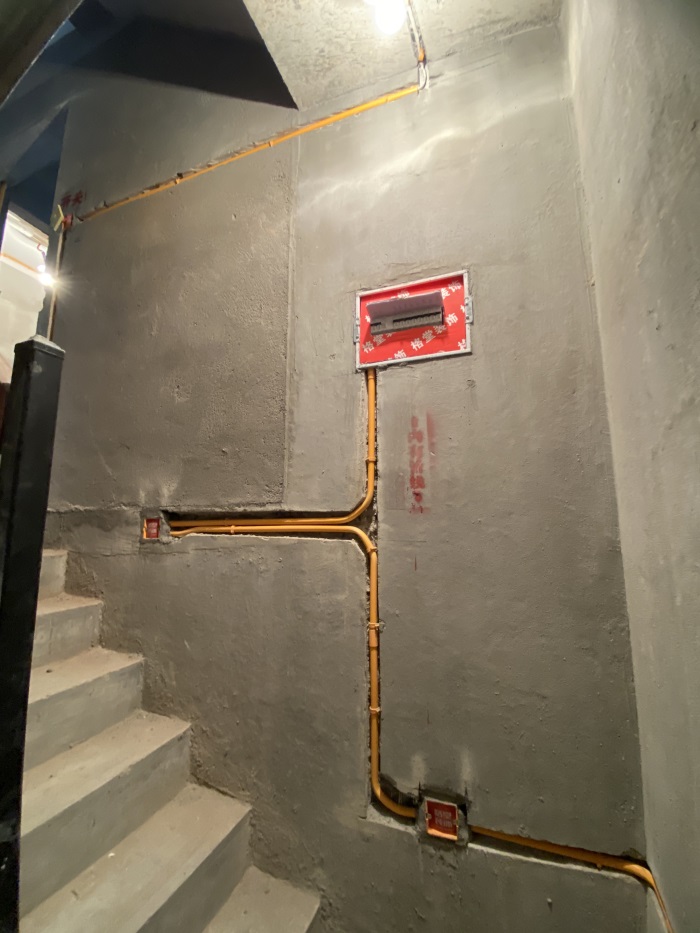

配电箱布置平整，电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能。弱电箱内标明每条线路通向那个房间，。并且配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2022-4-8 15:24:58

楼梯墙面，电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能。弱电箱内标明每条线路通向那个房间，。并且配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

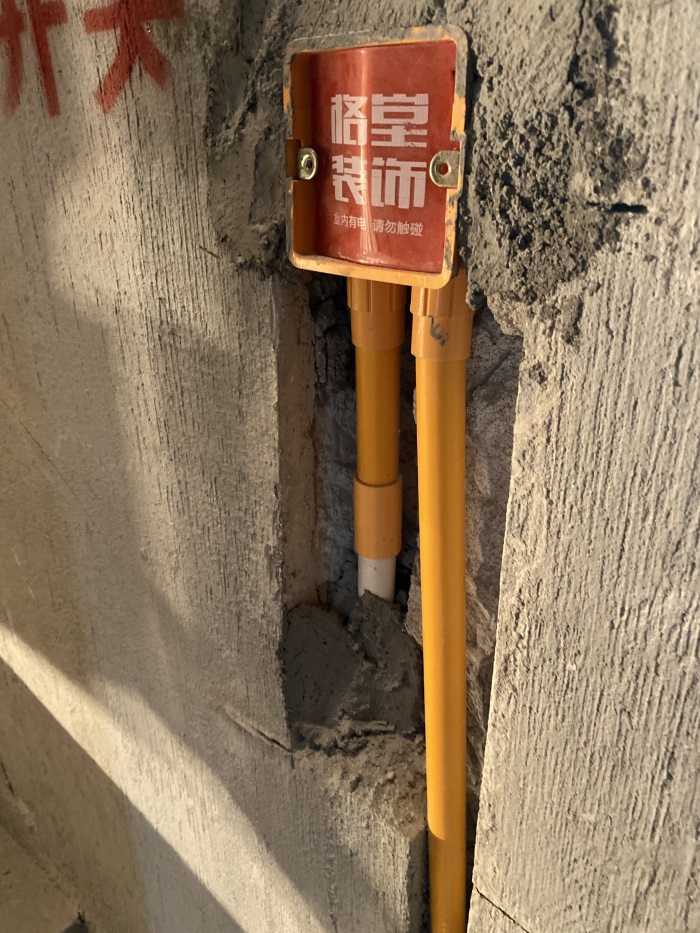

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-4-8 15:26:23

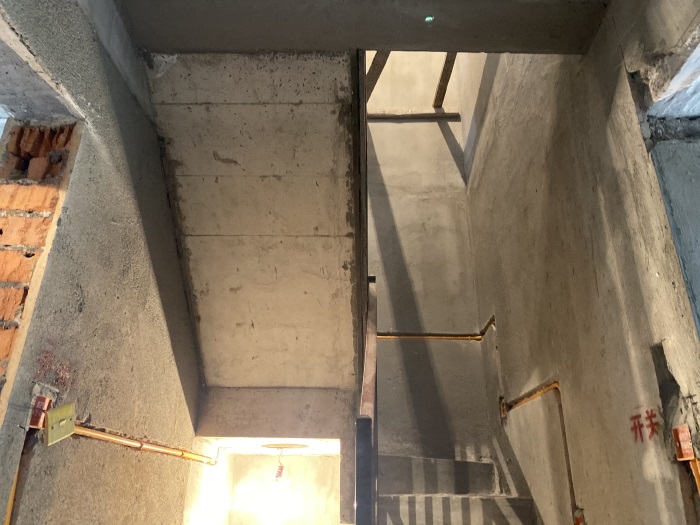

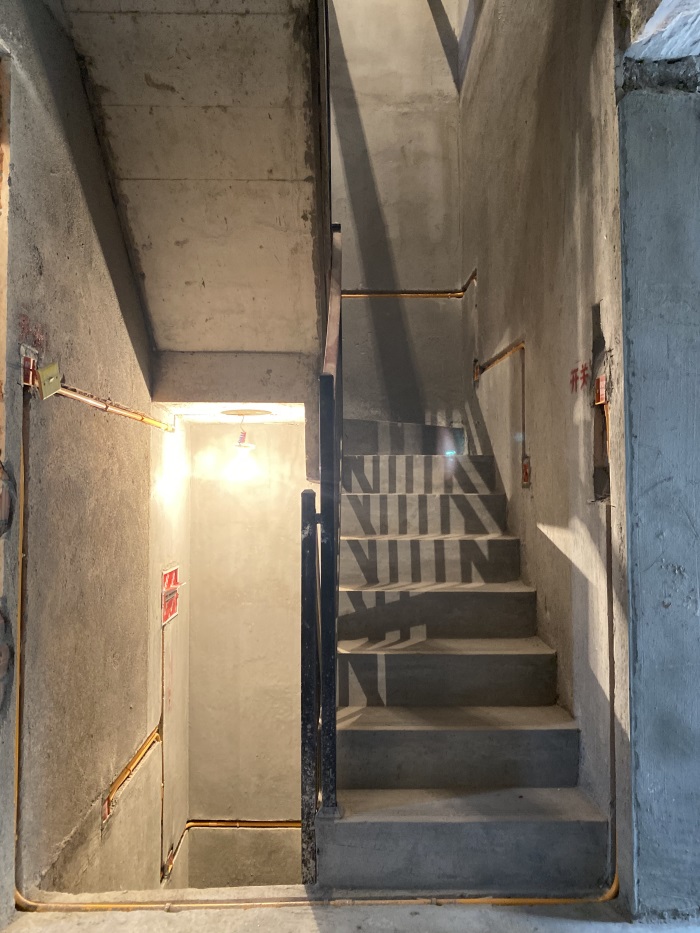

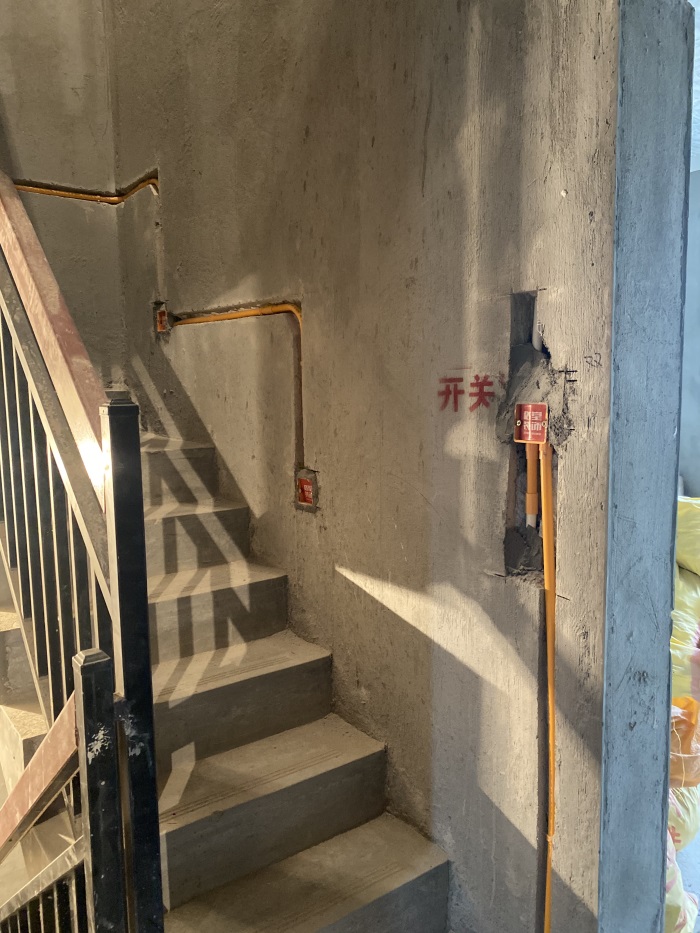

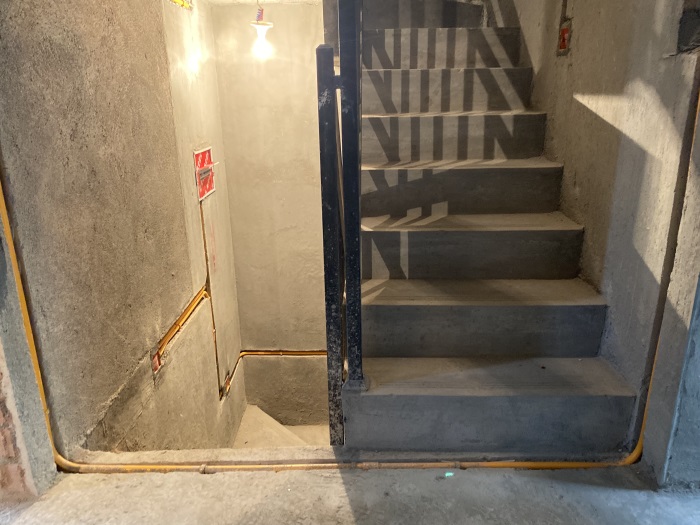

楼梯墙面线管布置，横平竖直哦！

发表于 2022-4-8 15:27:19

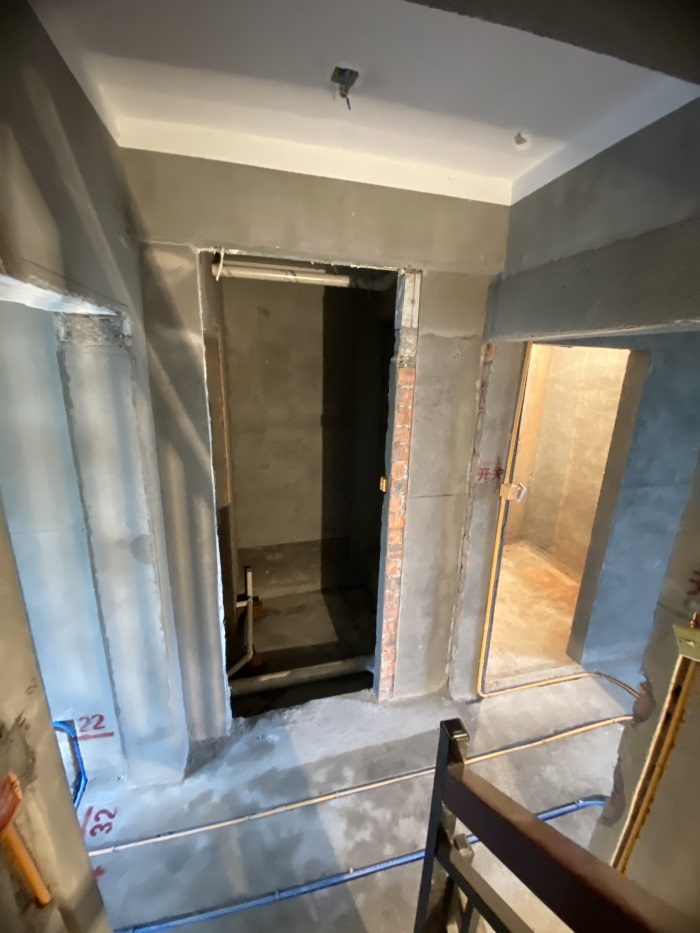

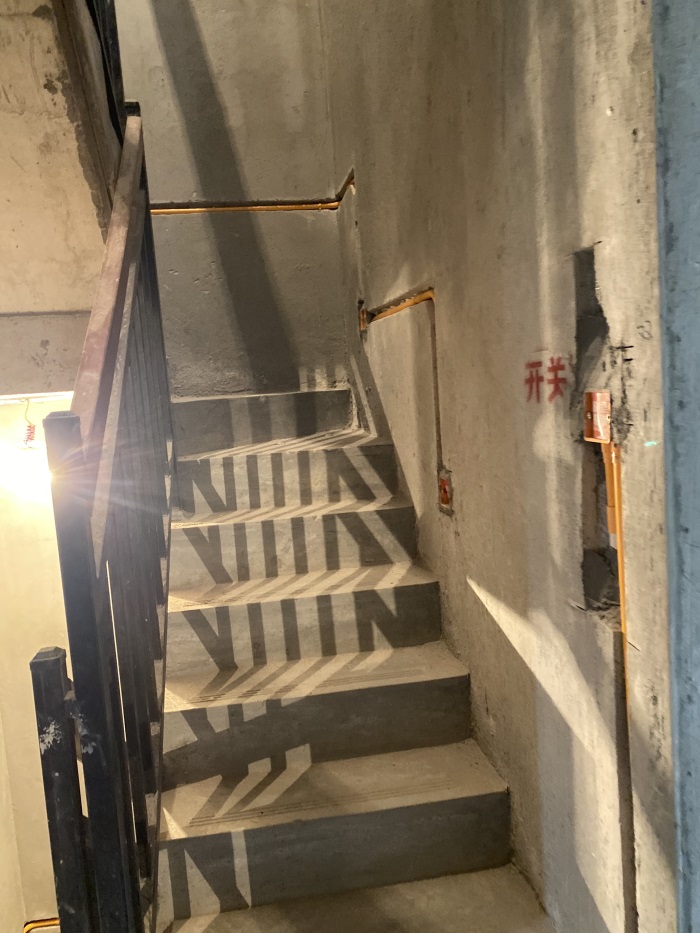

楼梯

发表于 2022-4-8 15:29:47

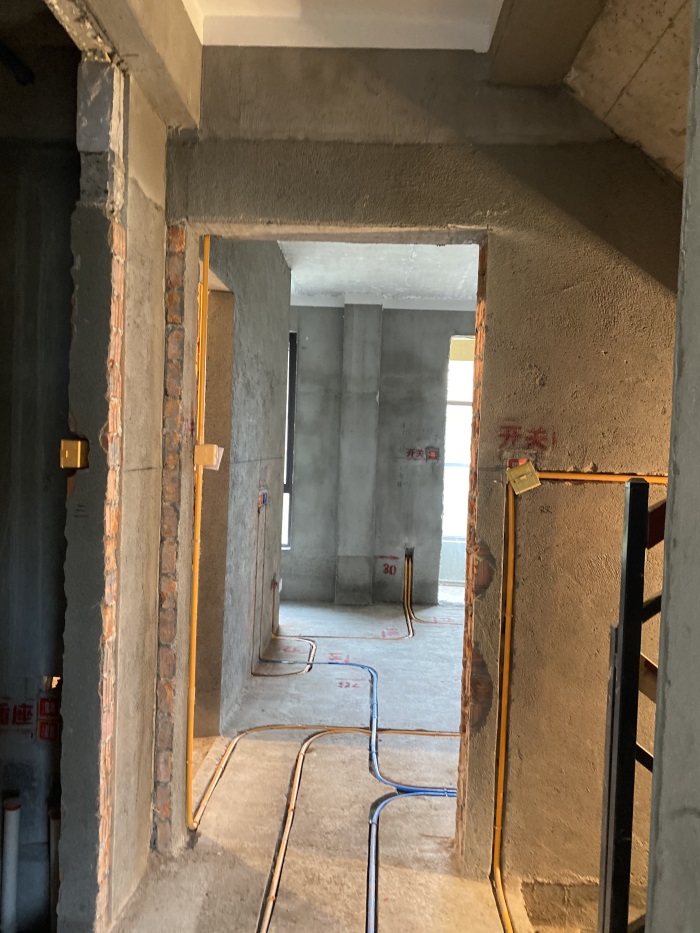

二楼过道墙面开关，离地净高1.3米。

发表于 2022-4-8 15:31:12

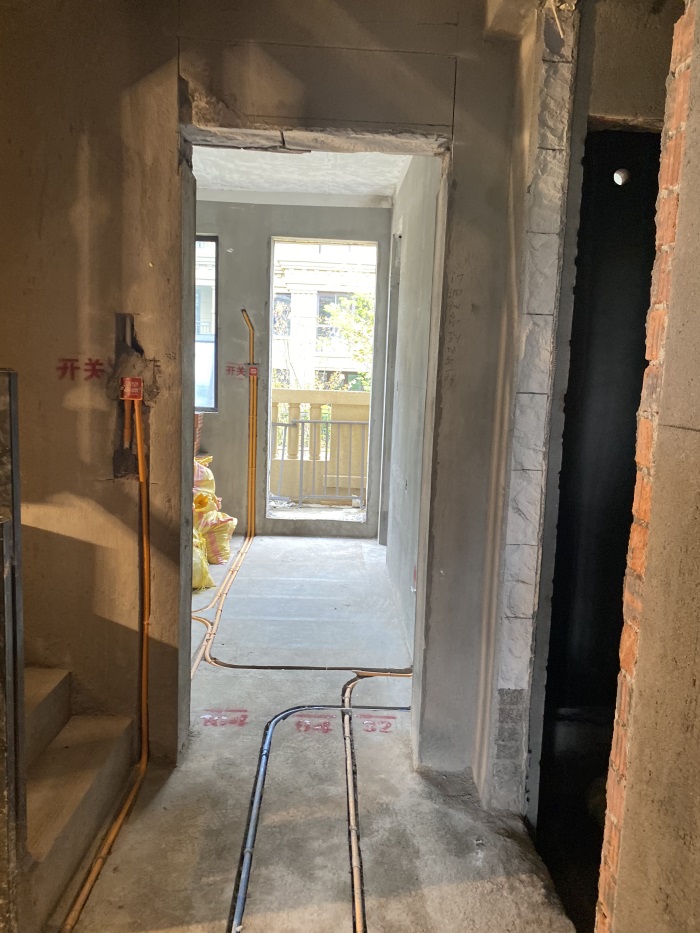

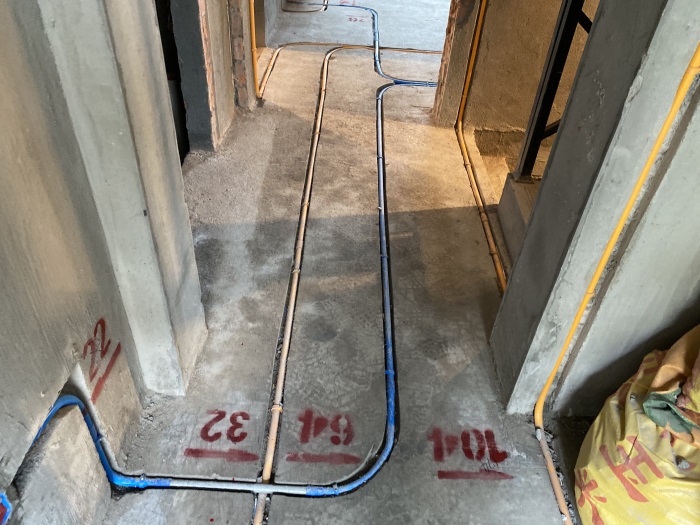

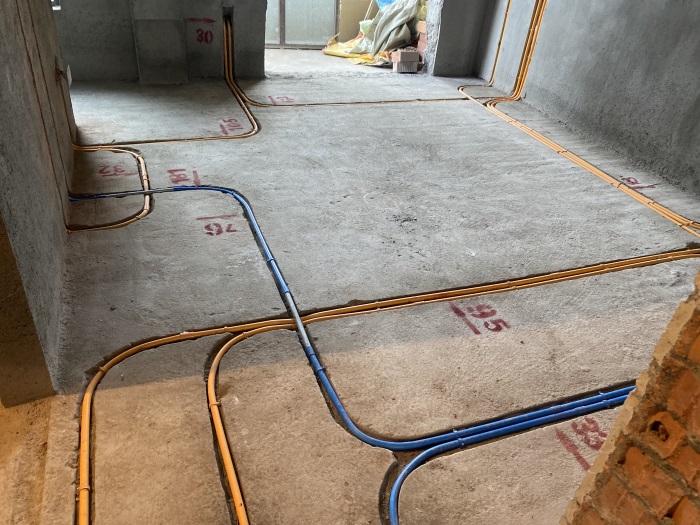

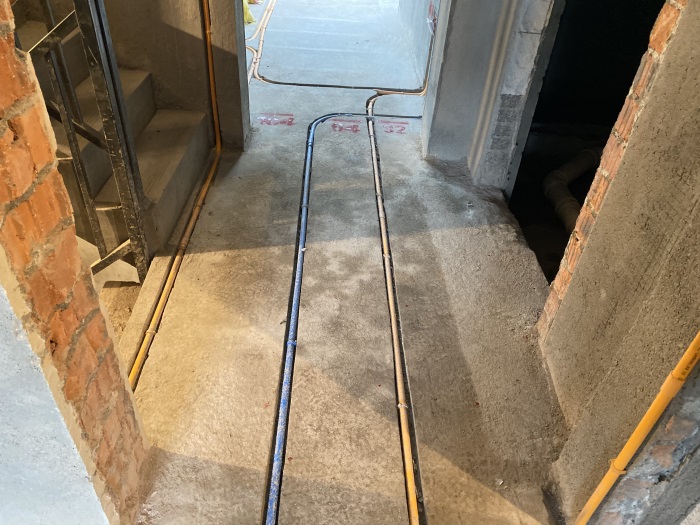

二楼过道地面线管，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

开槽标准，线管低于地面1公分，地面线管布置圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2022-4-8 15:36:19

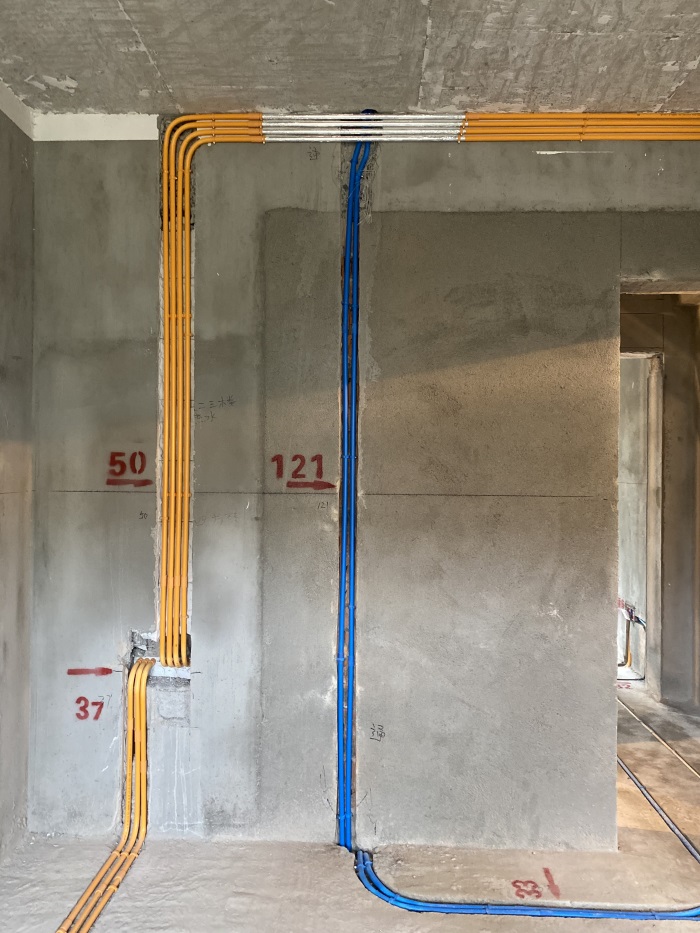

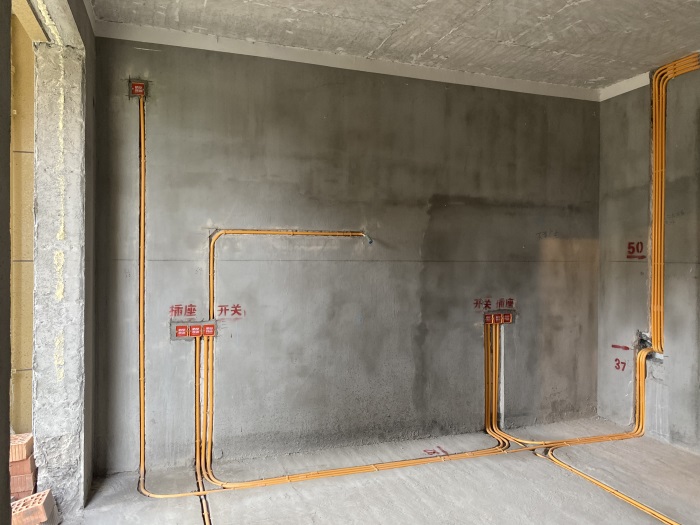

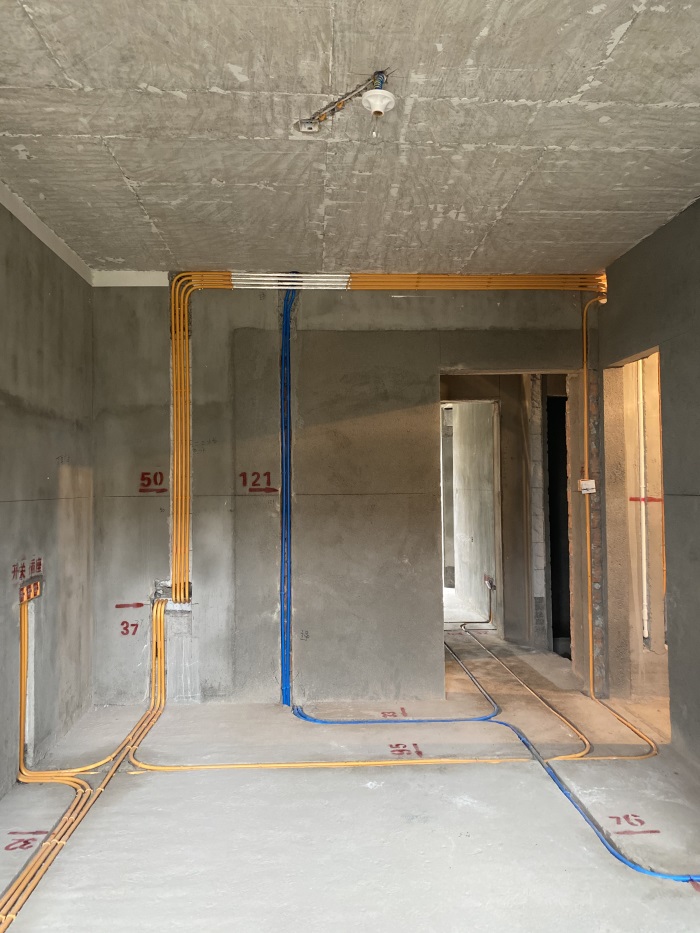

二楼次卧墙面开关离地，净高1.3米，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

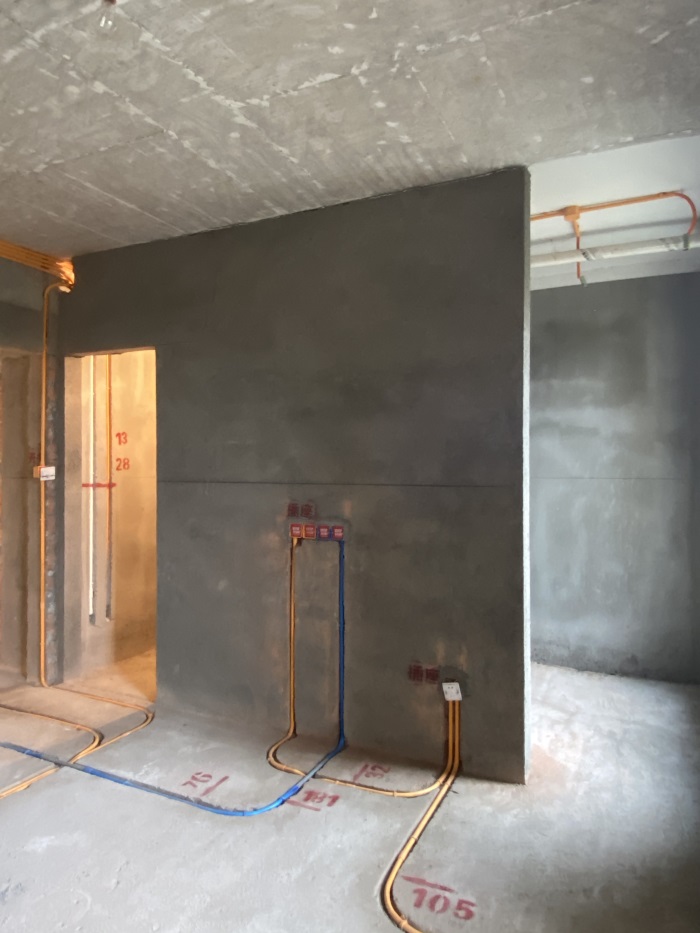

墙面电视插座离地净高1.05米，普通插座离地净高30厘米，房间墙面横线槽不得超过1.5米，防止后期墙面开裂，并且强弱电线距离30厘米以上，防止信号干扰。

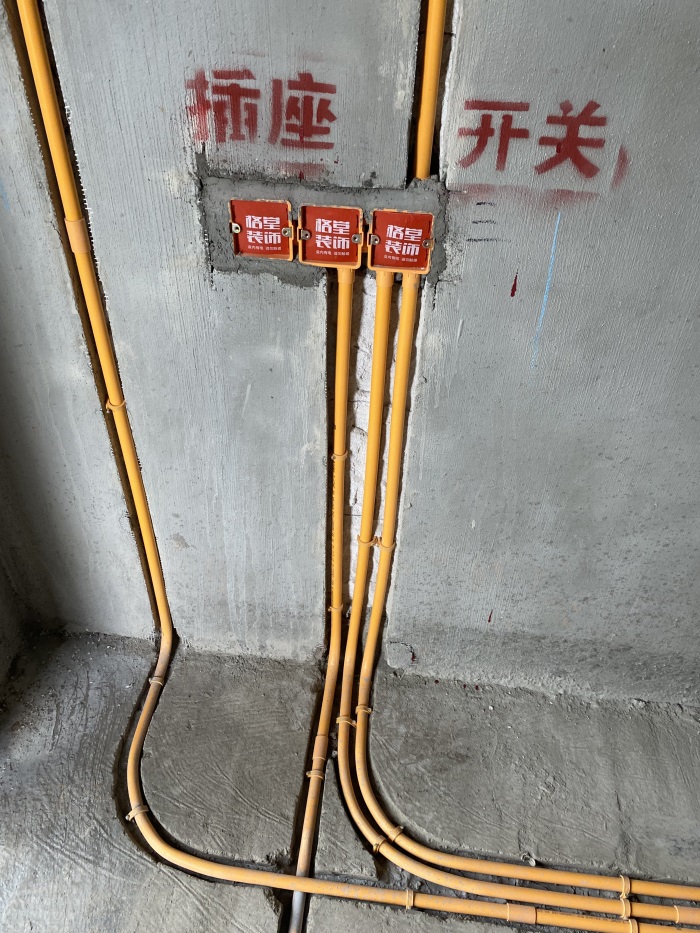

床头墙面开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2022-4-8 15:39:09

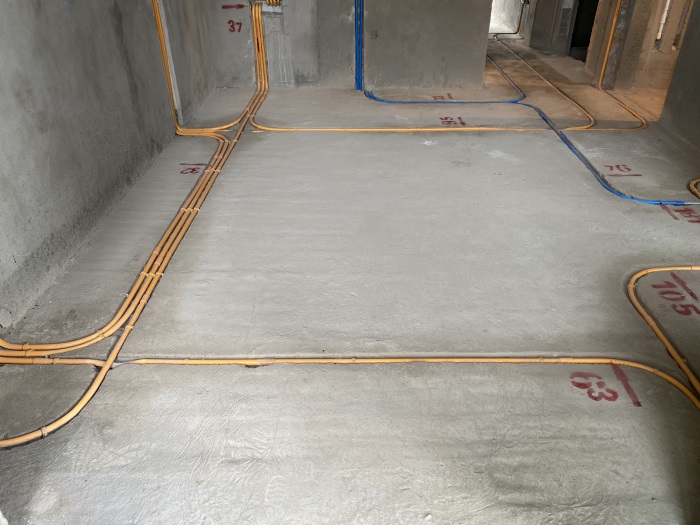

二楼次卧地面线管布置平整，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，并且开槽标准，线管低于地面1公分，地面线管圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

灯头线套黄腊管保护，防止电线划伤1

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落!

发表于 2022-4-8 15:39:44

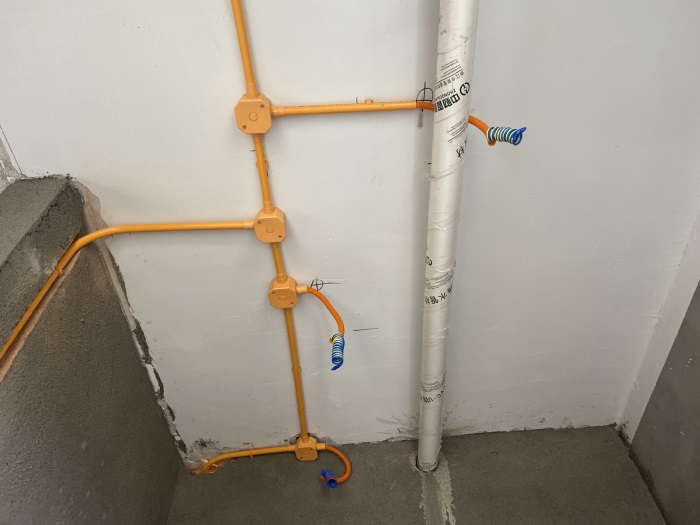

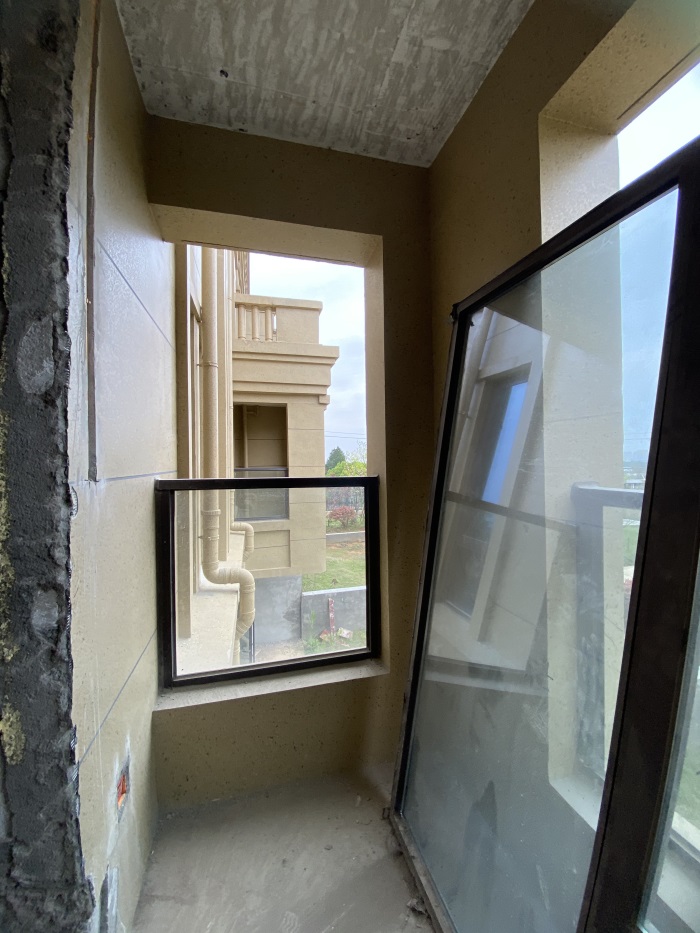

次卧阳台

发表于 2022-4-8 15:41:19

本帖最后由格堂飞飞于 2022-4-8 16:34 编辑

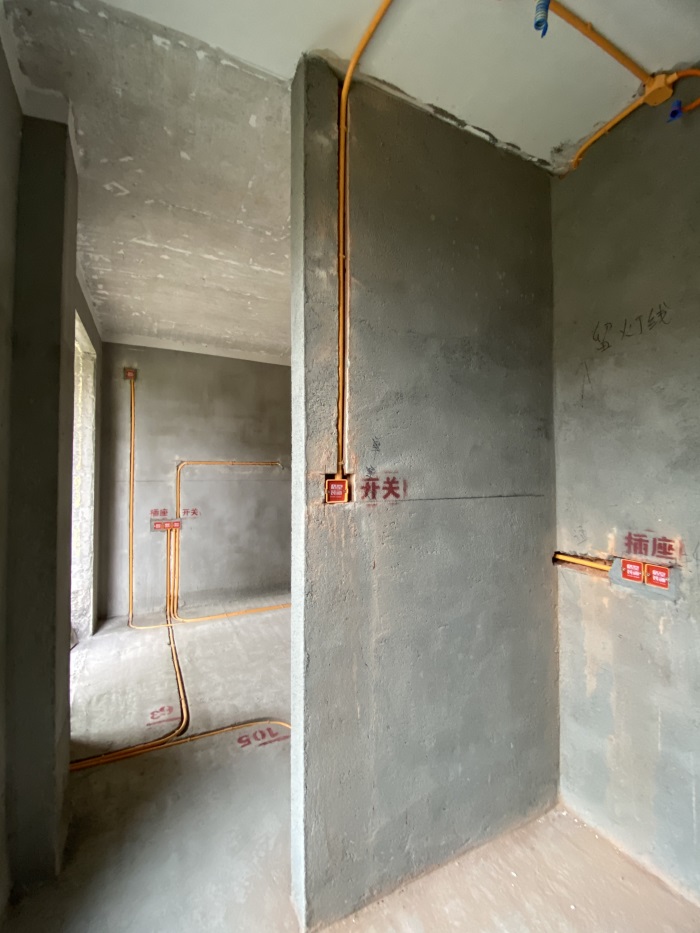

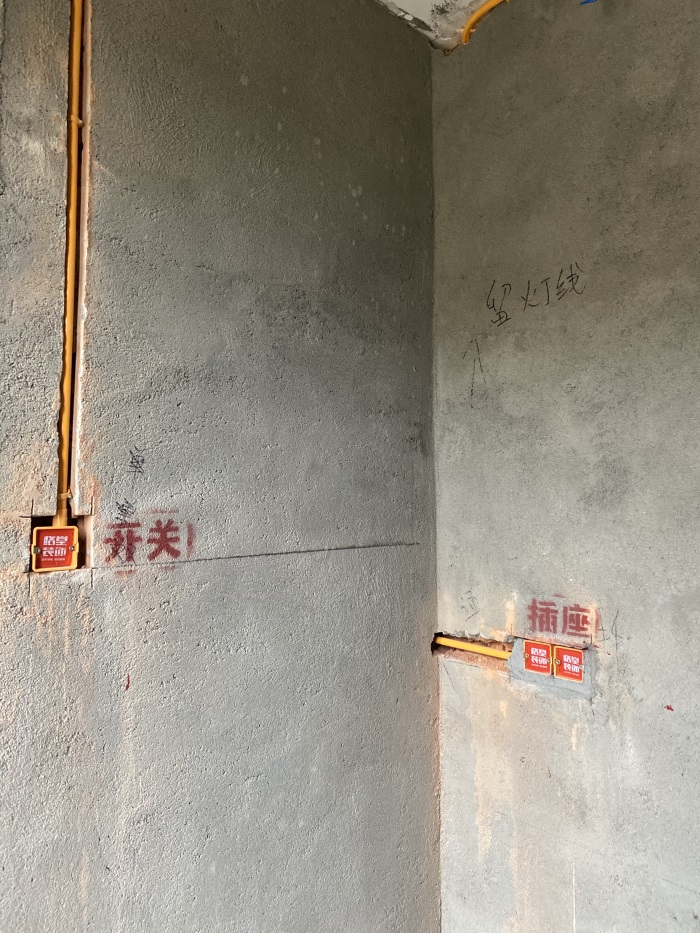

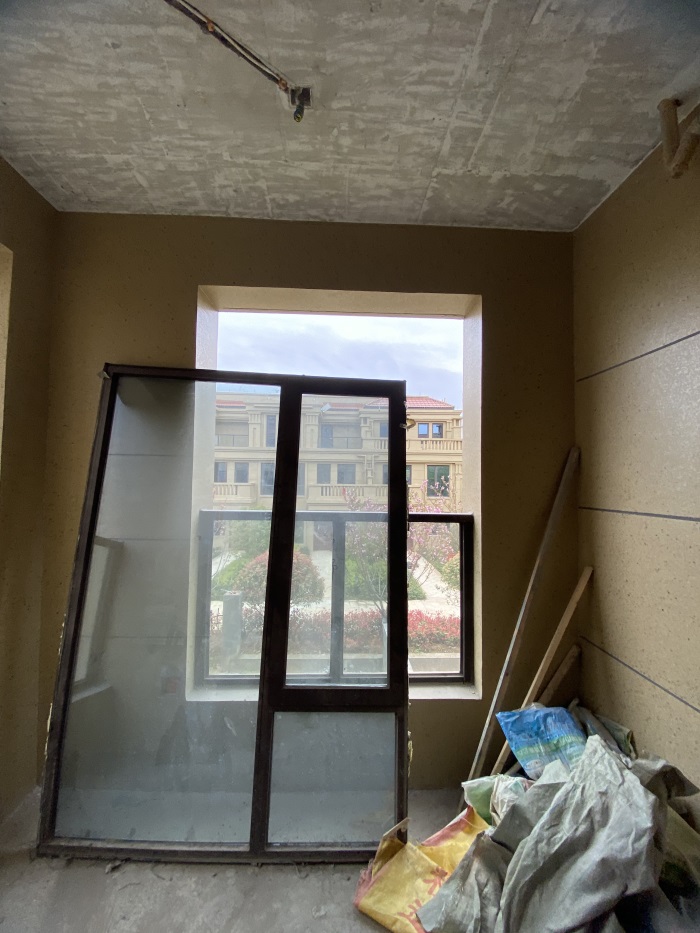

二楼次卧书房墙面，开关离地净高1.3米。

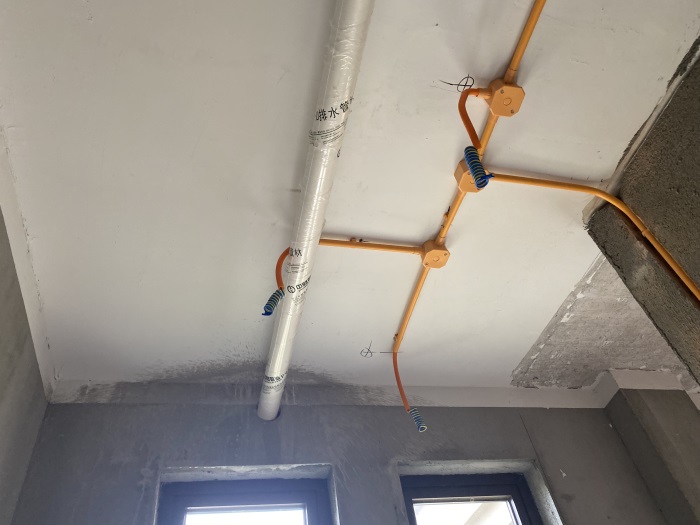

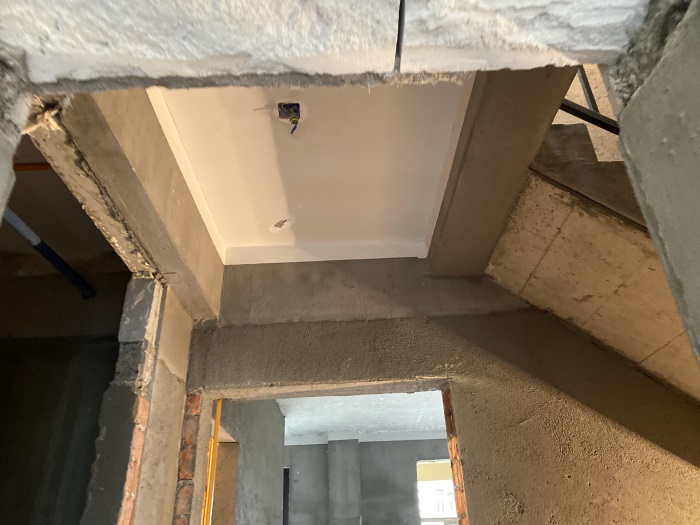

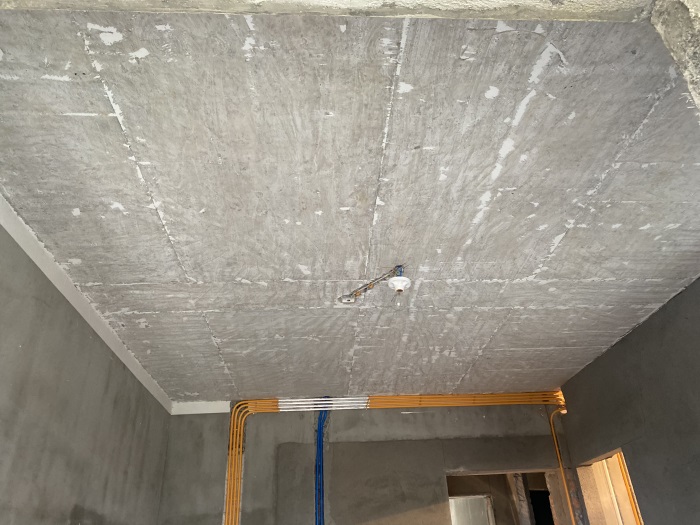

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。
