香缇公馆3--3-#250㎡——简洁的白色空间。

发表于 2022-4-8 16:33:33

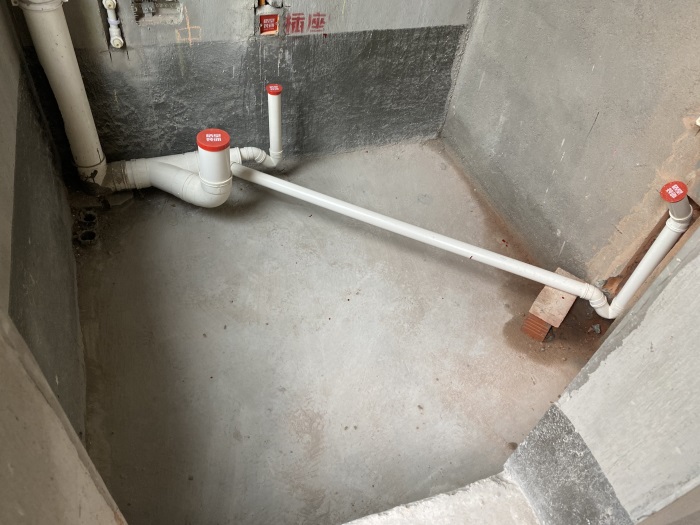

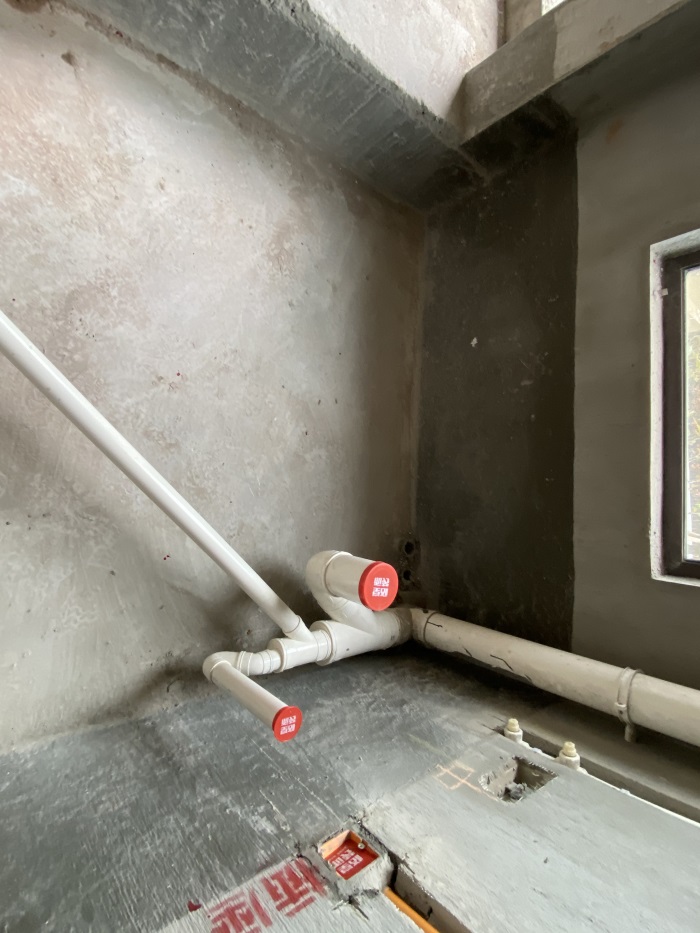

二楼次卫下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

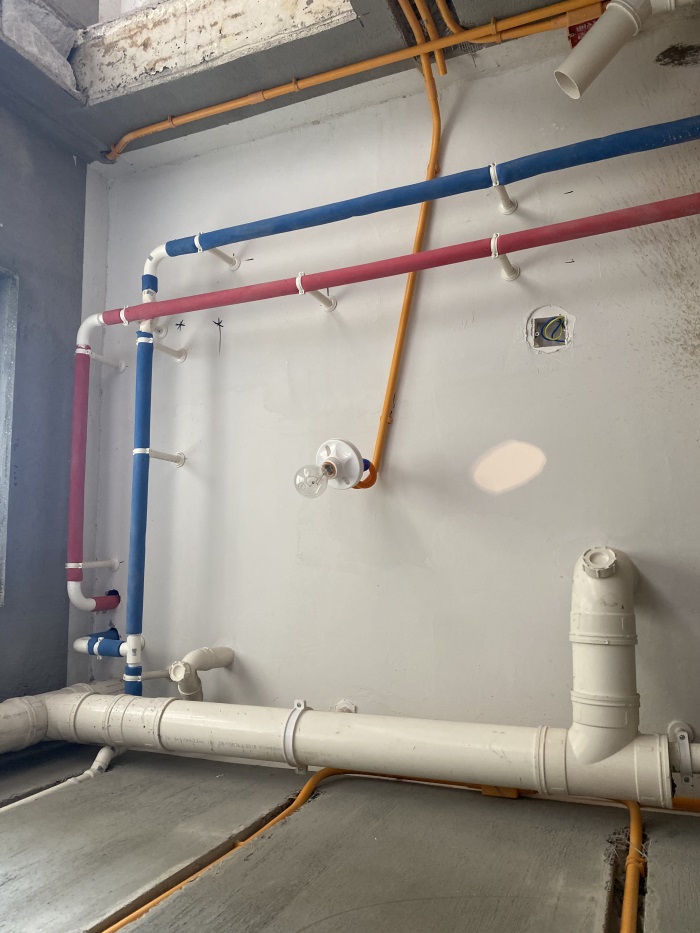

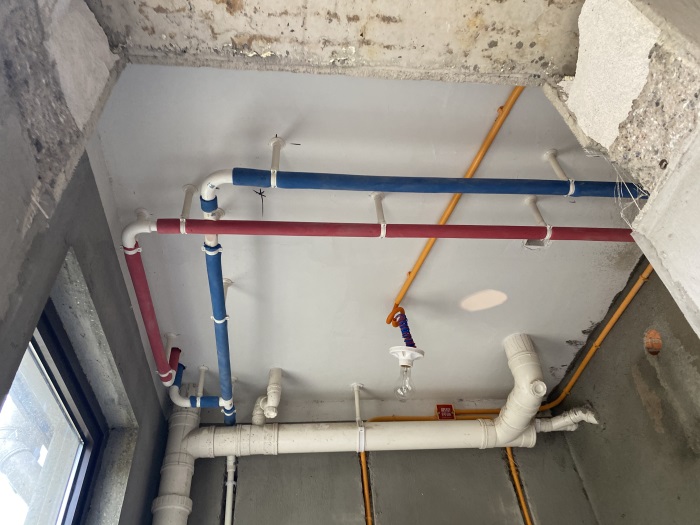

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落，并且水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-4-8 16:36:25

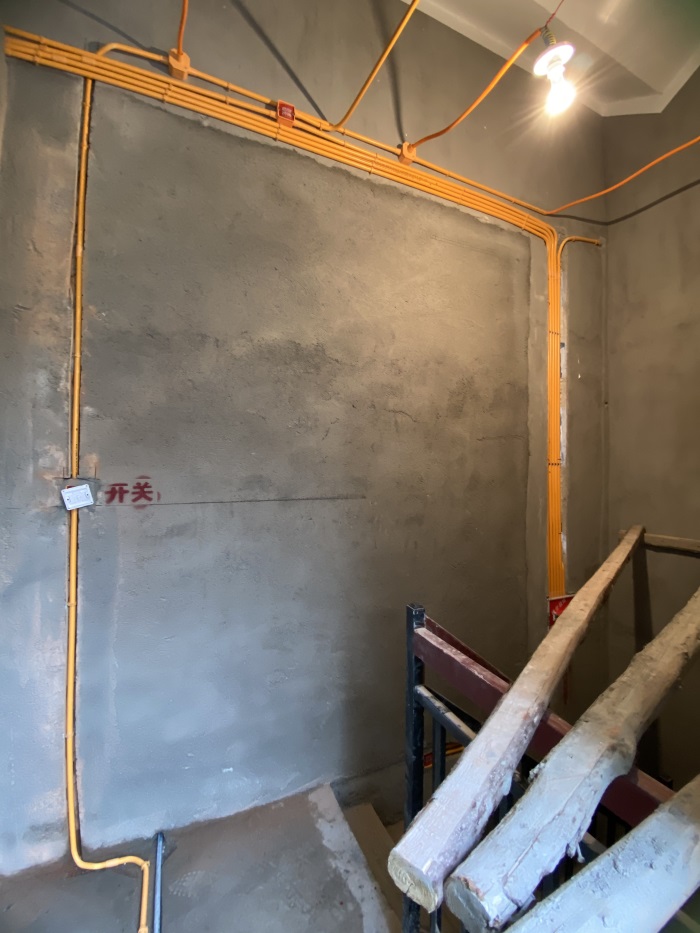

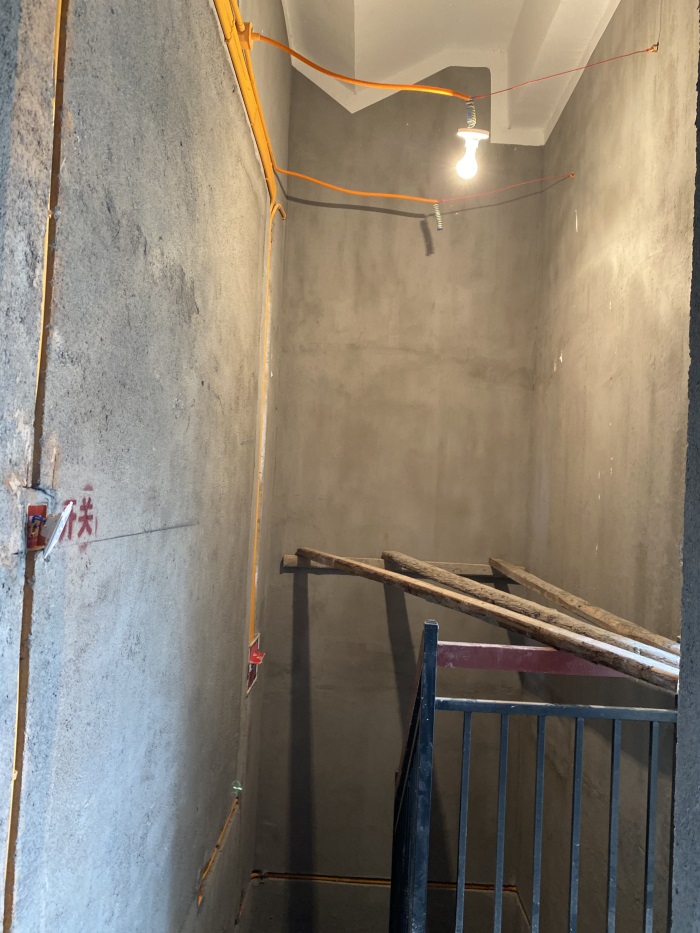

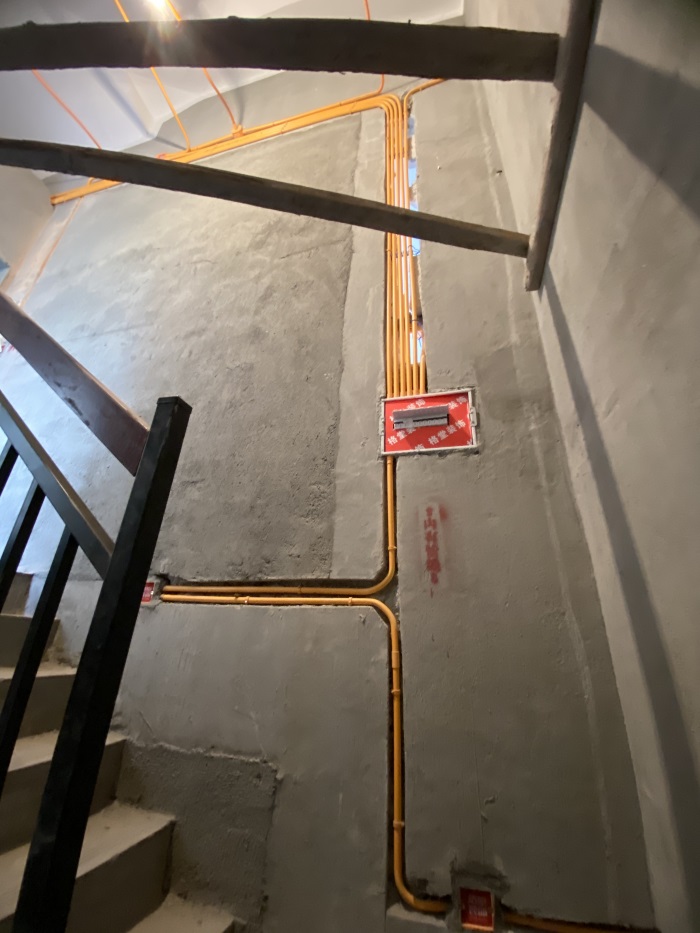

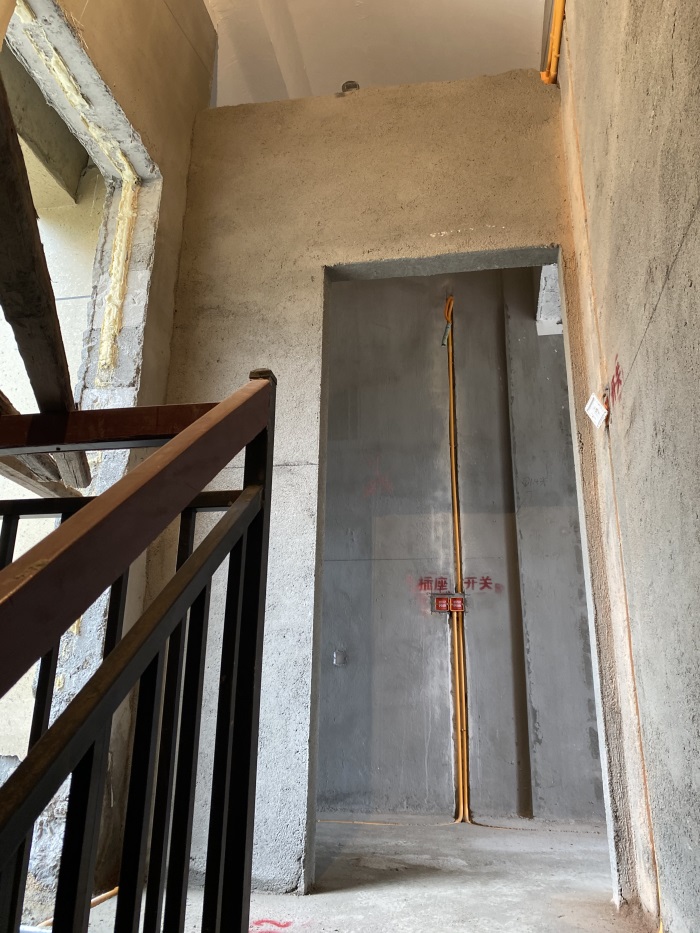

三楼楼梯墙面线管布置，横平竖直哦！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-4-8 16:37:57

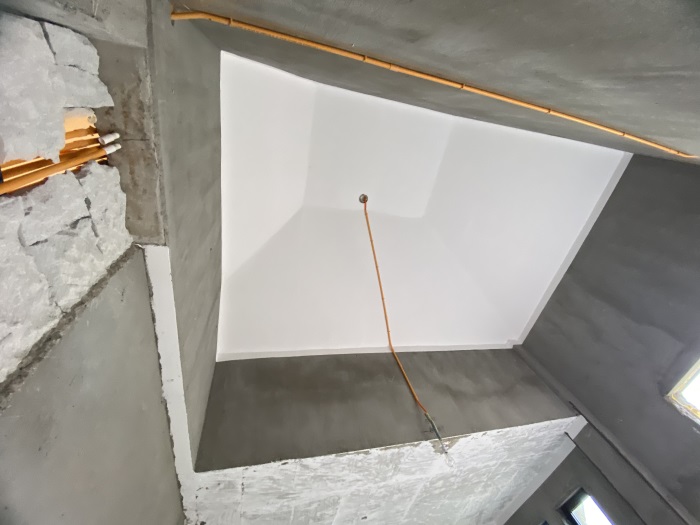

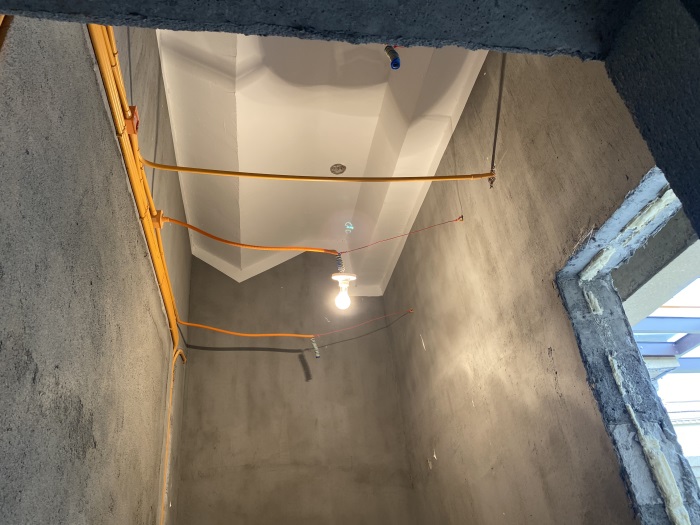

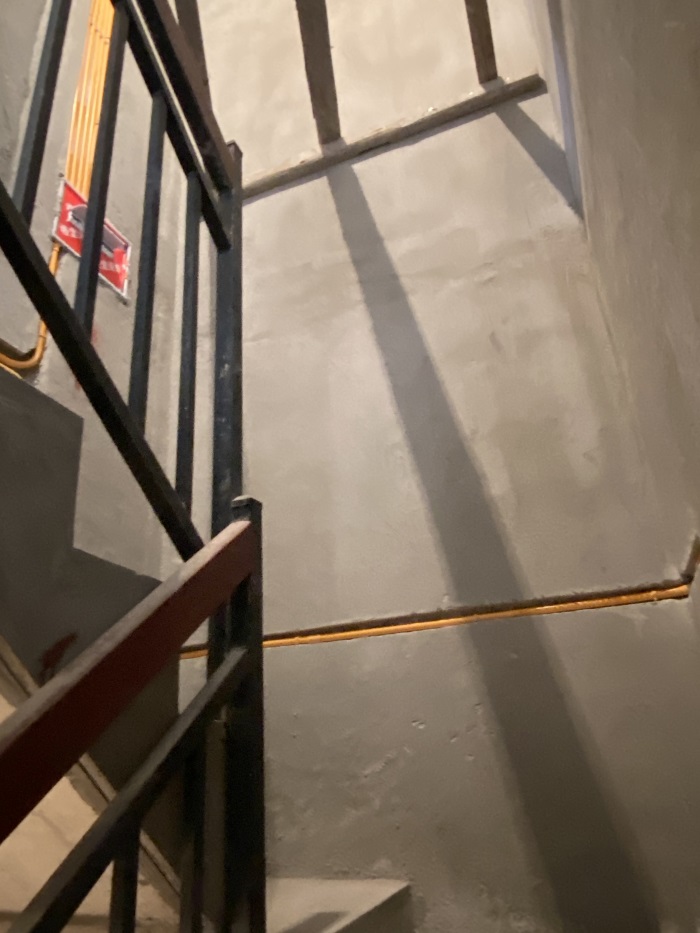

三楼楼梯，顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-4-8 16:39:33

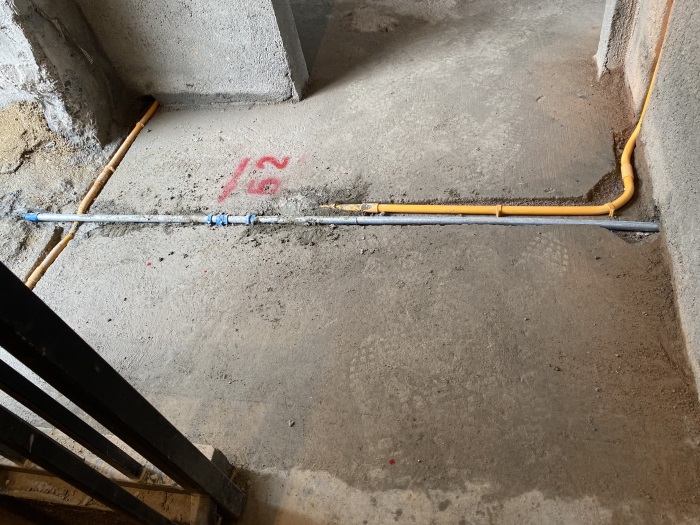

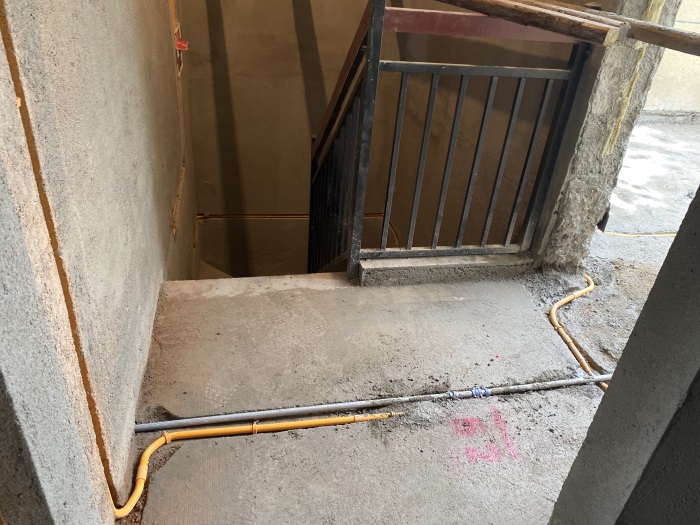

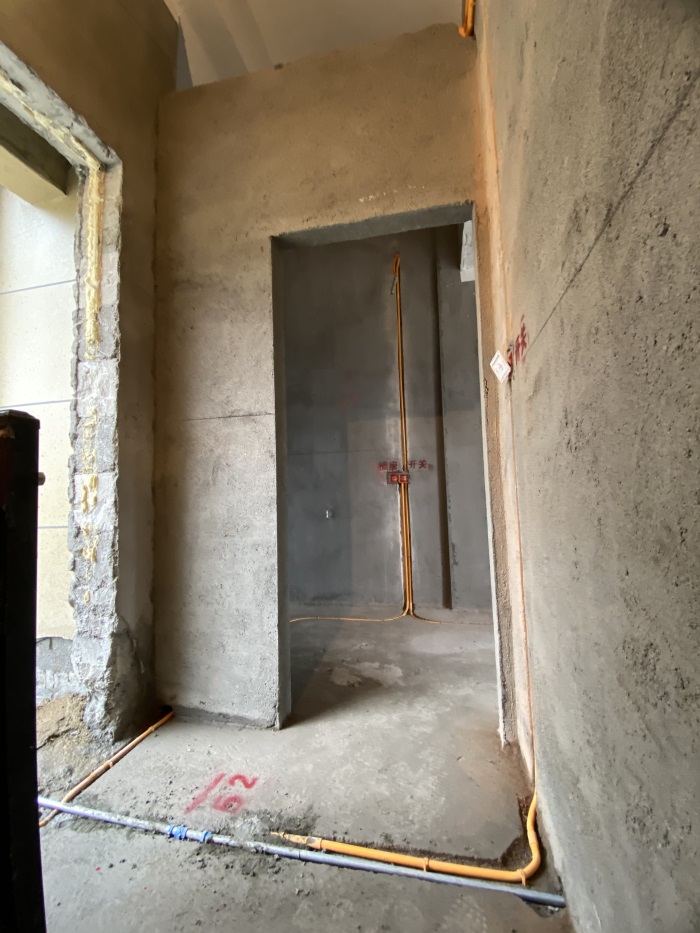

三楼房间过道，地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

发表于 2022-4-8 16:48:30

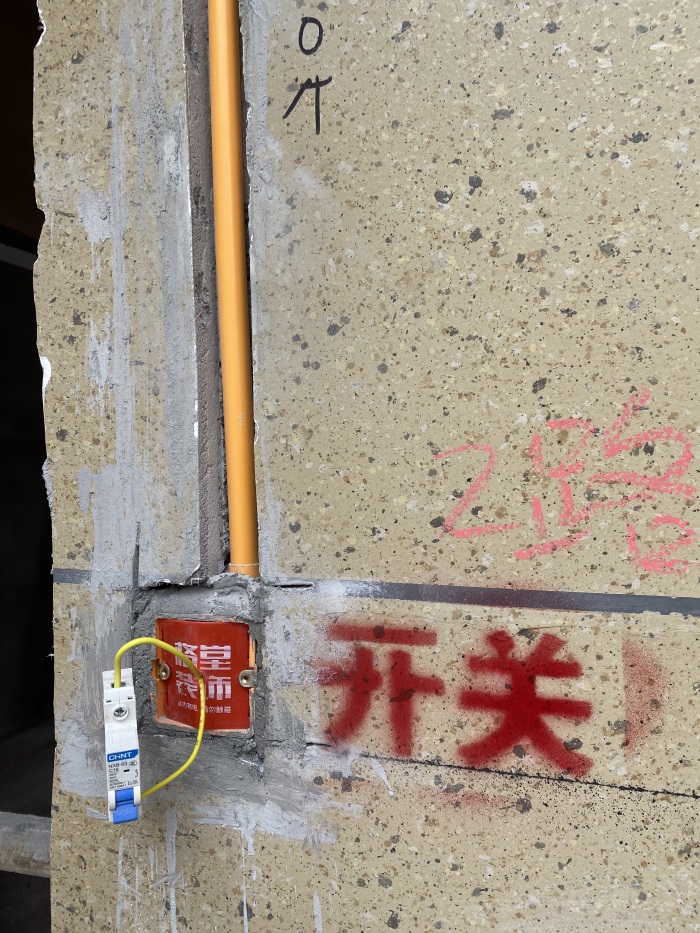

师傅墙面开关，离地净高1.3米，普通插座离地净高30厘米。

墙面线管强弱电线距离30厘米以上，防止信号干扰！

发表于 2022-4-8 16:50:51

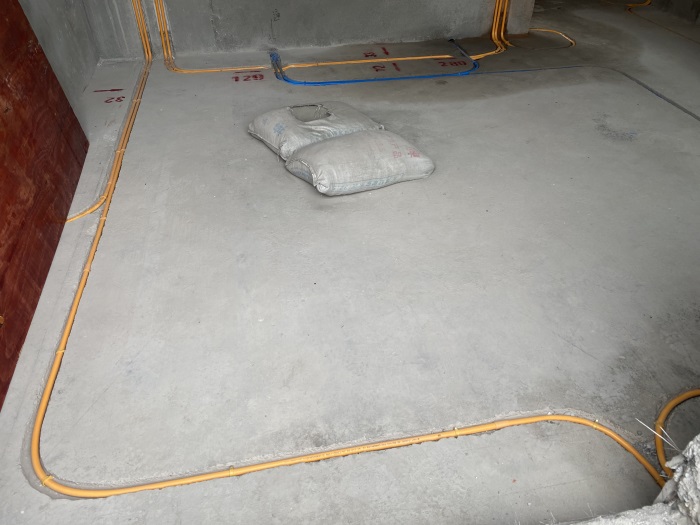

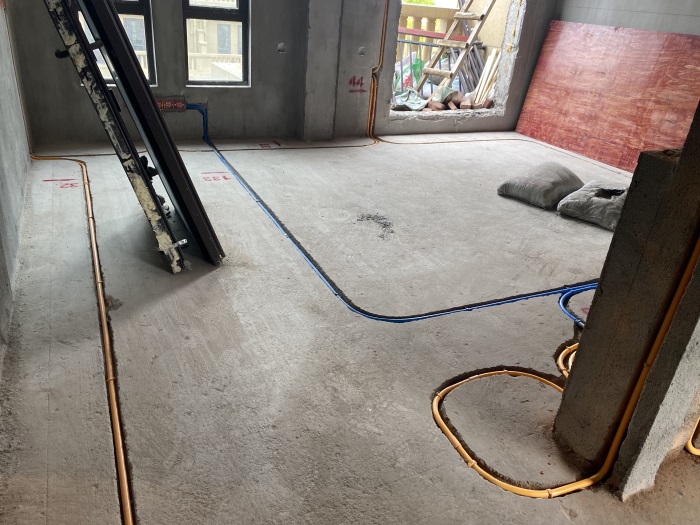

三楼书房地面，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-4-8 16:52:12

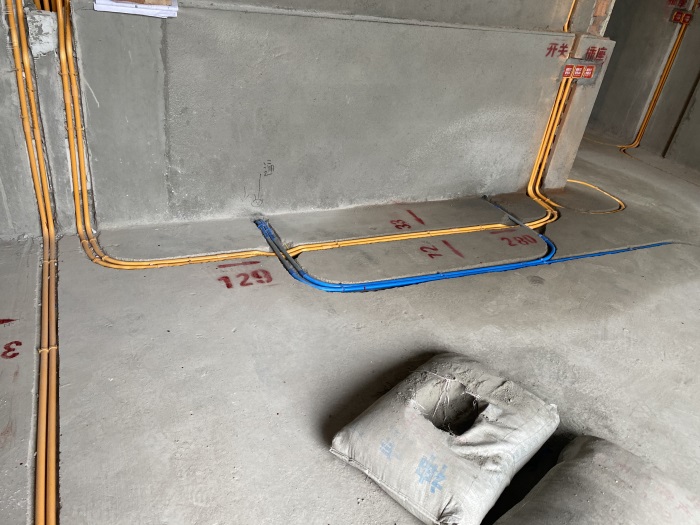

书房线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

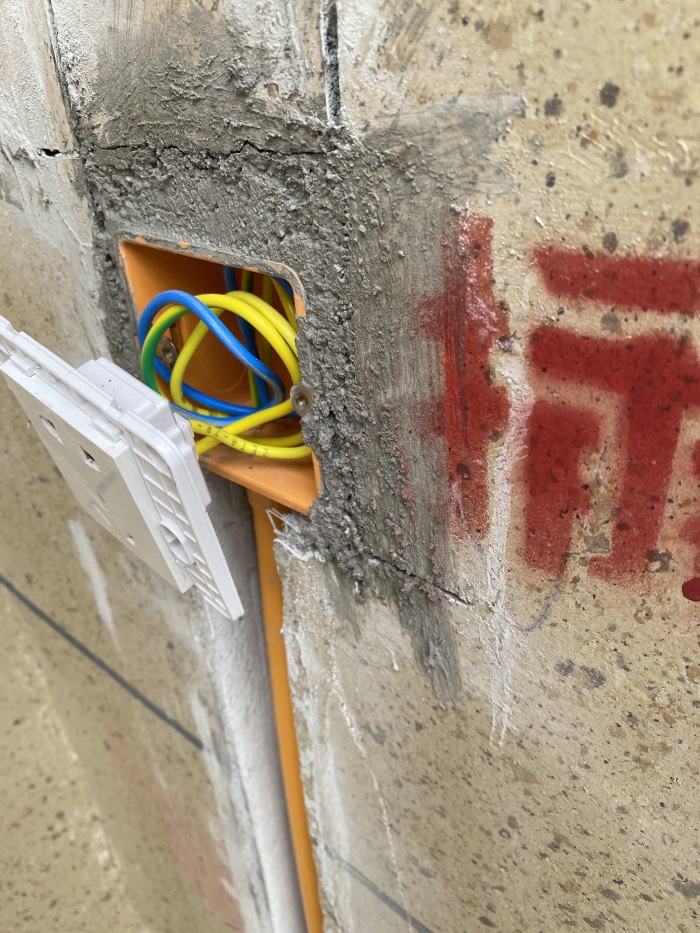

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-4-8 16:55:23

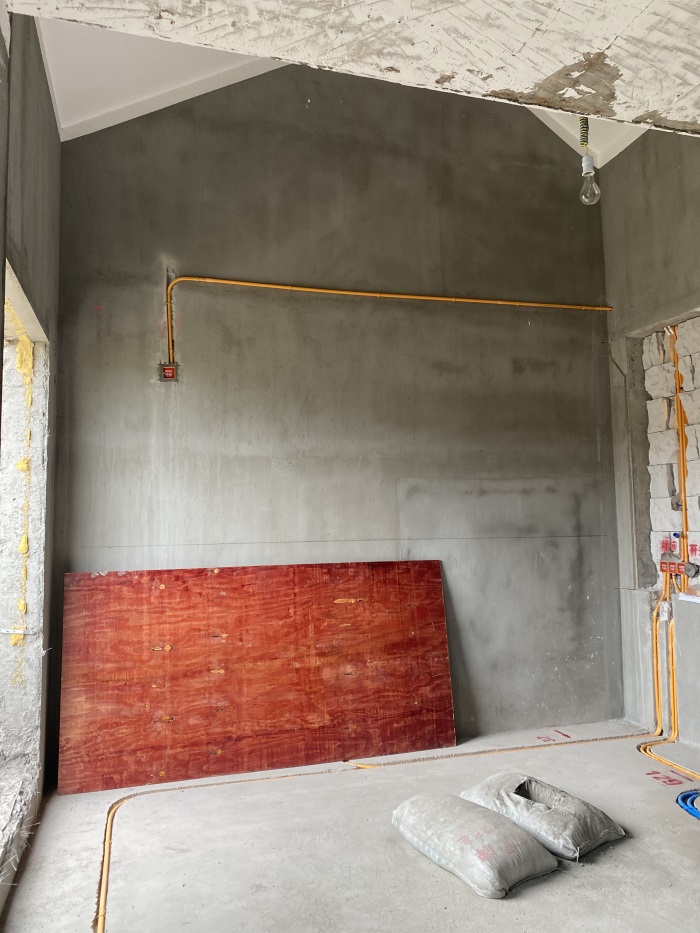

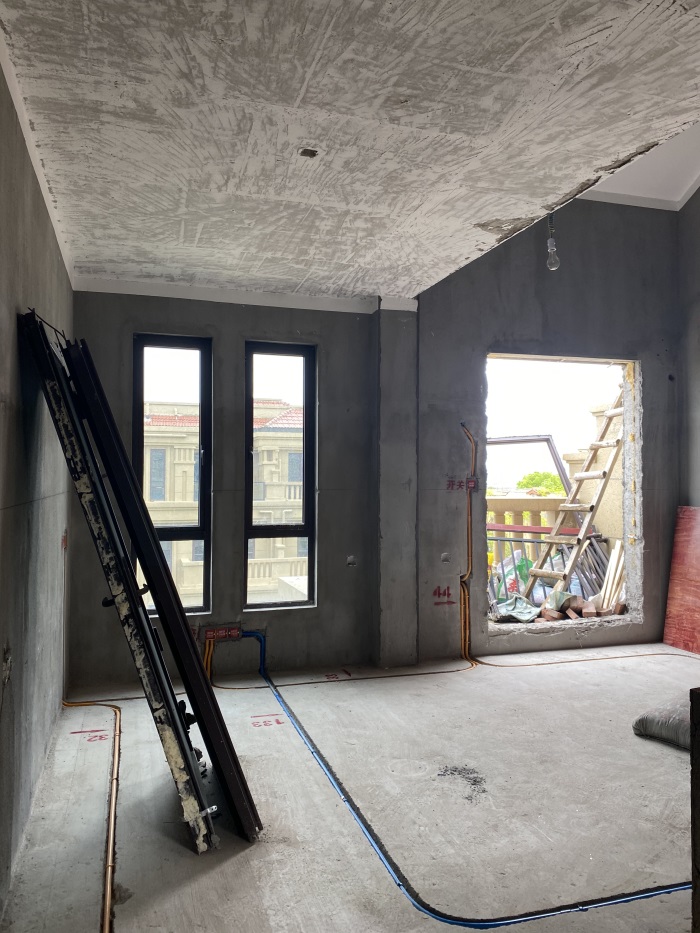

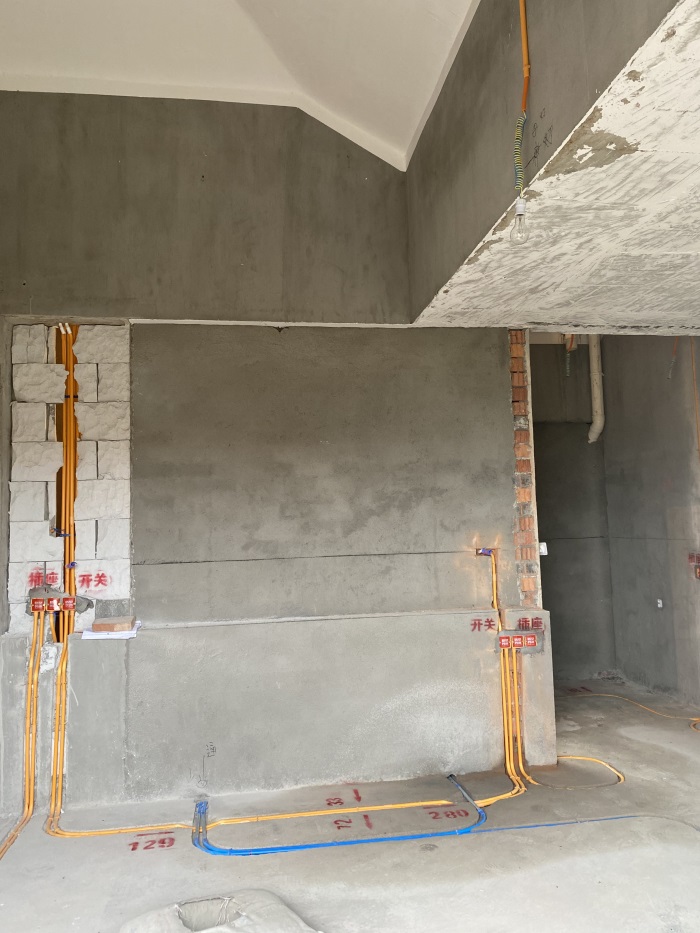

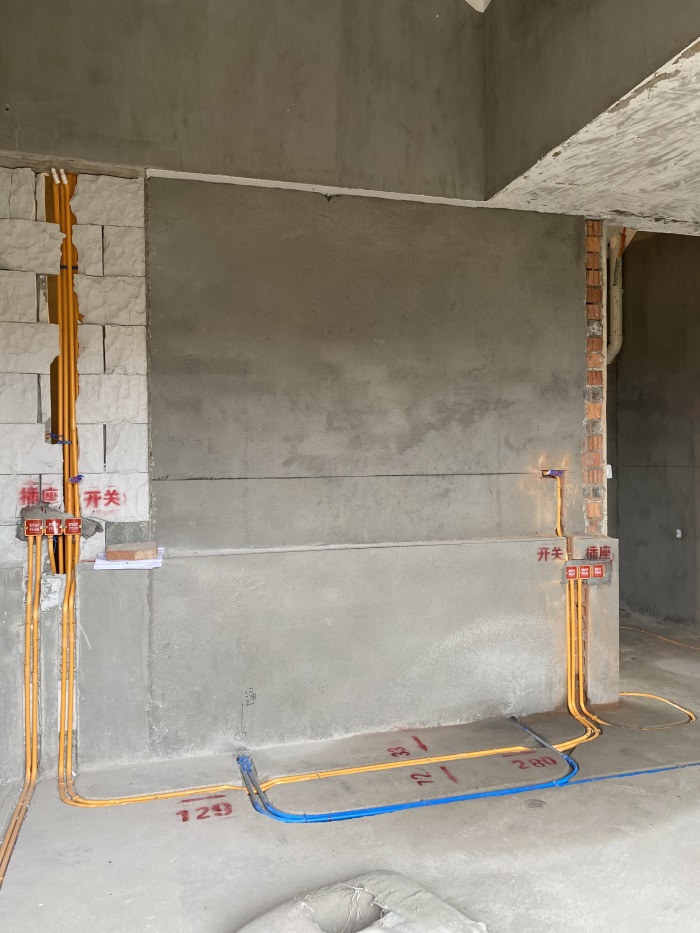

三楼主卧墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2022-4-8 16:56:27

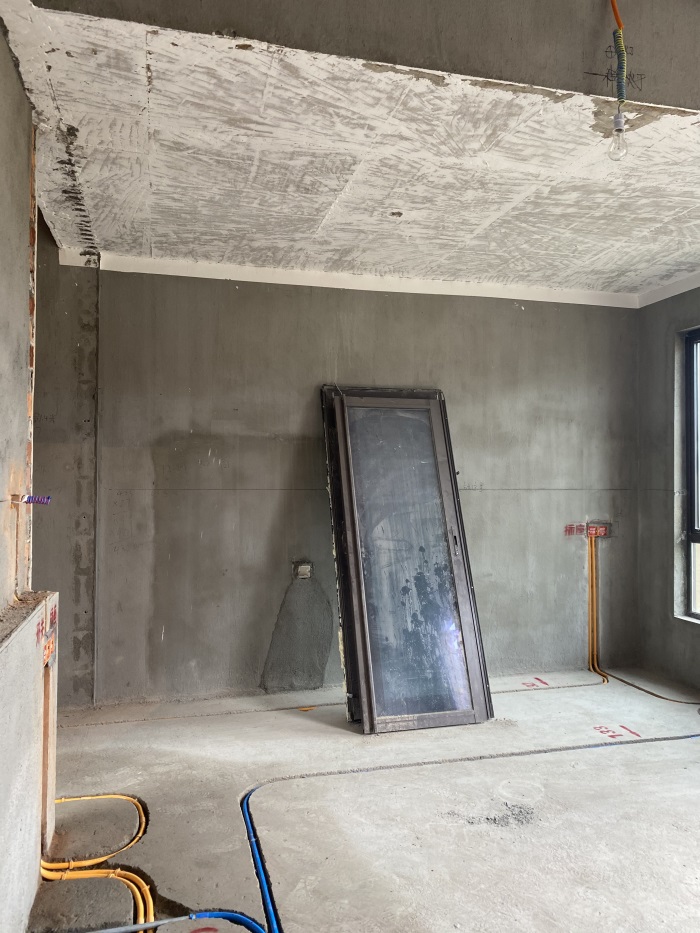

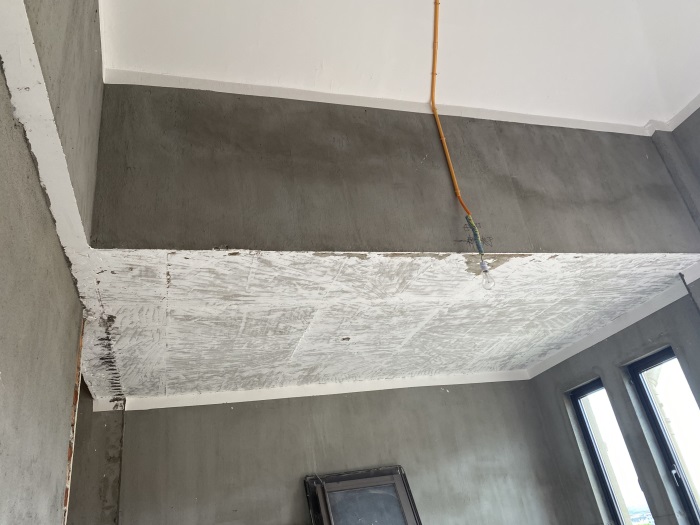

三楼主卧

发表于 2022-4-8 16:57:12

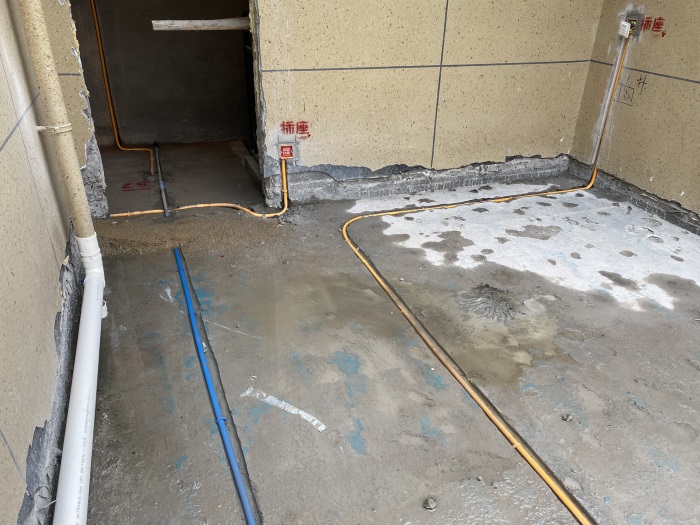

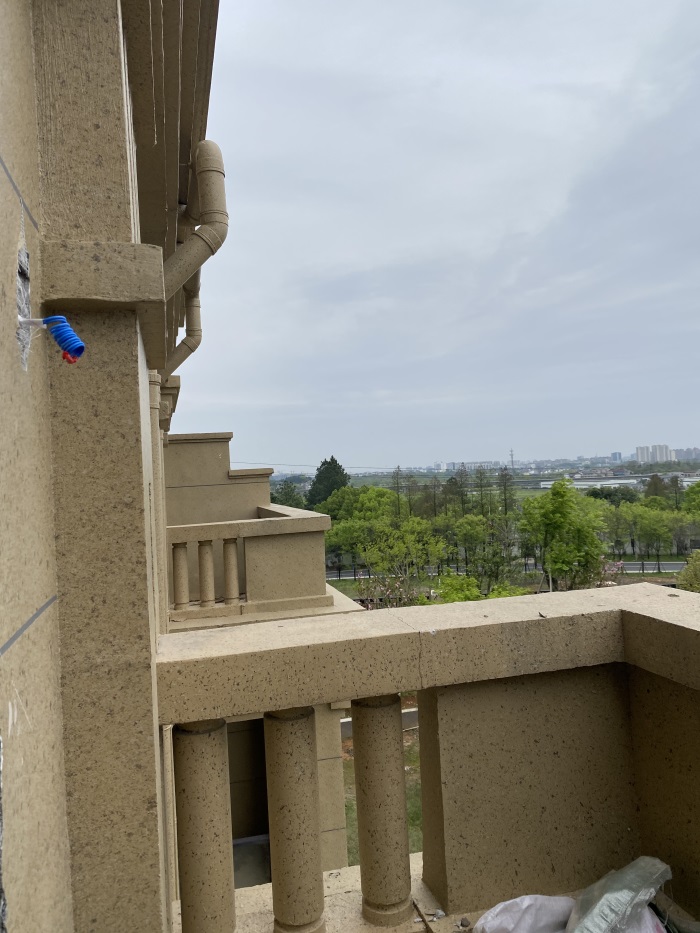

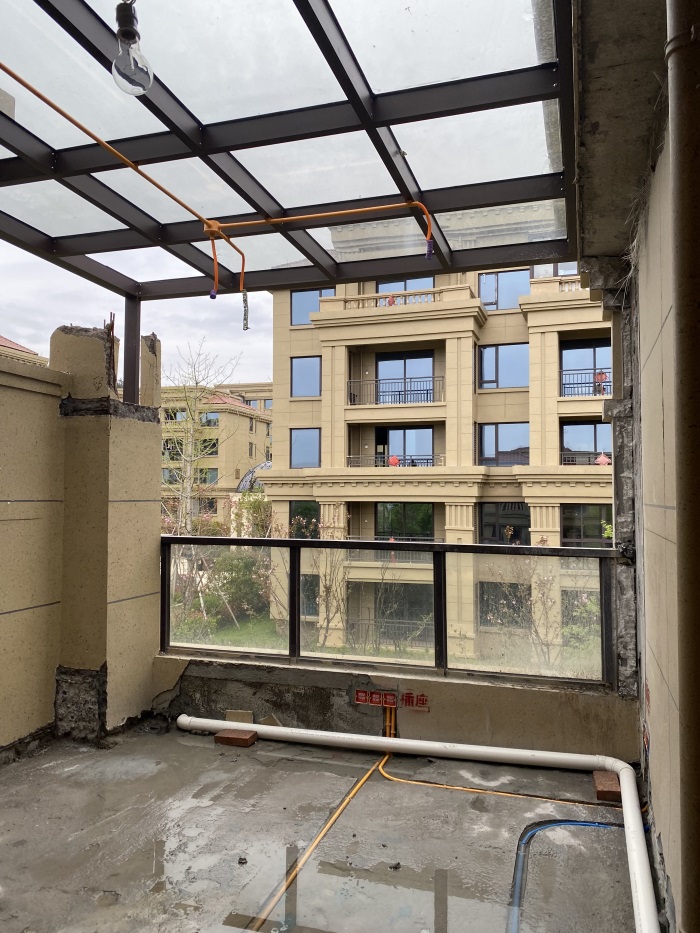

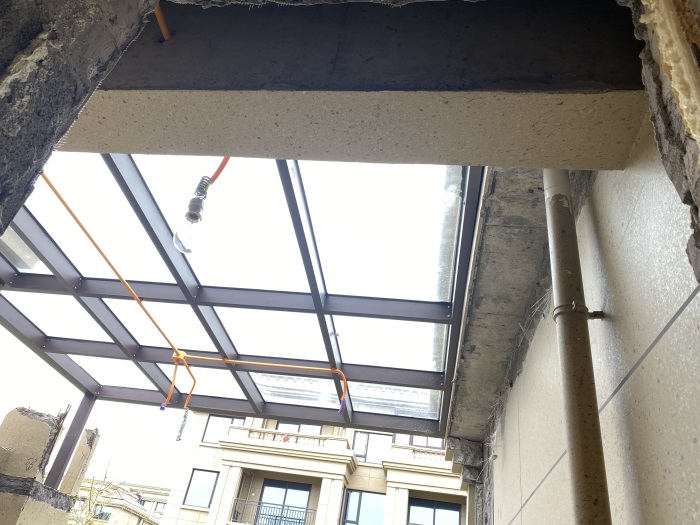

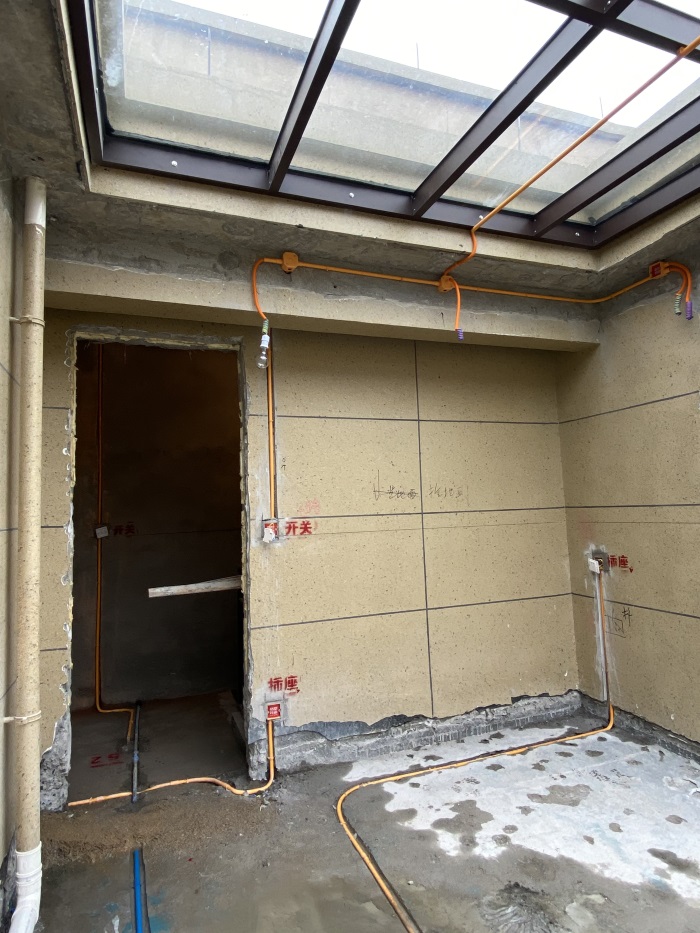

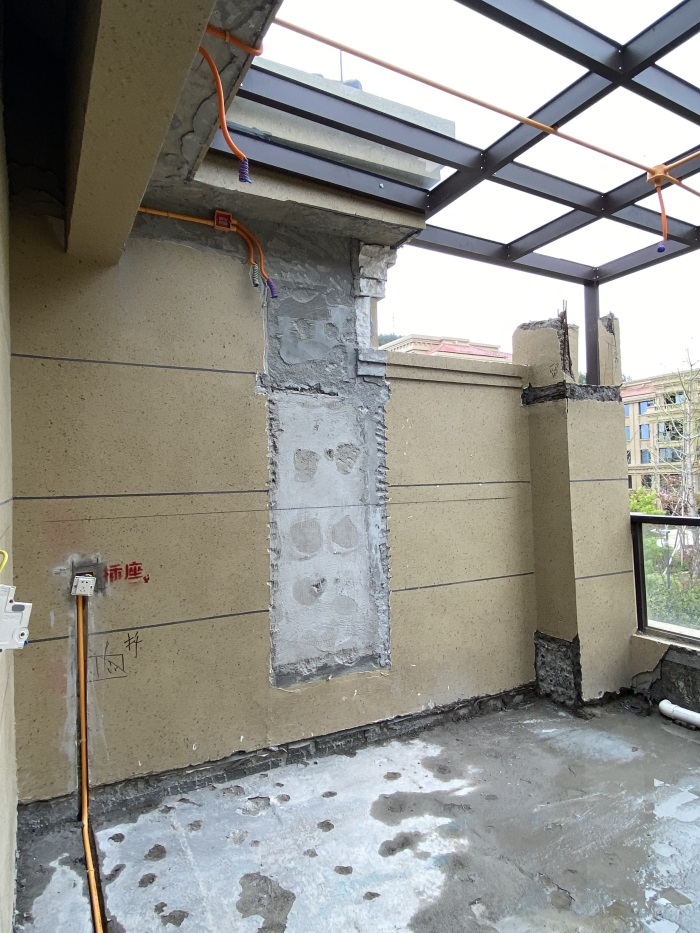

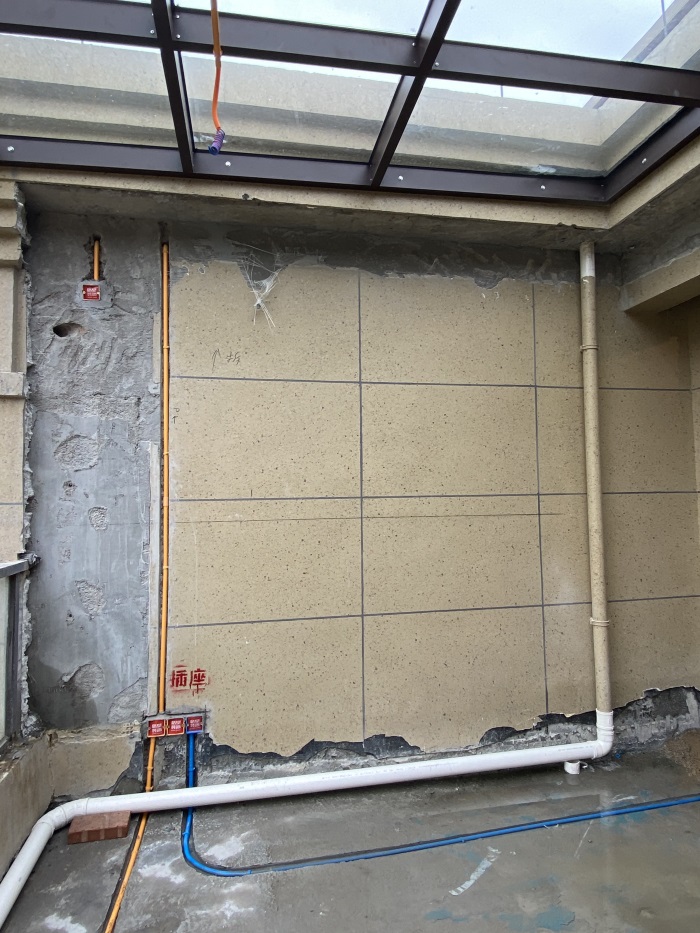

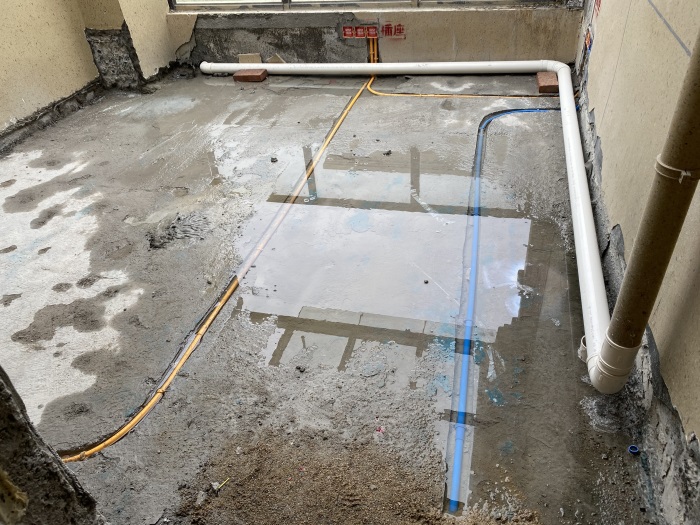

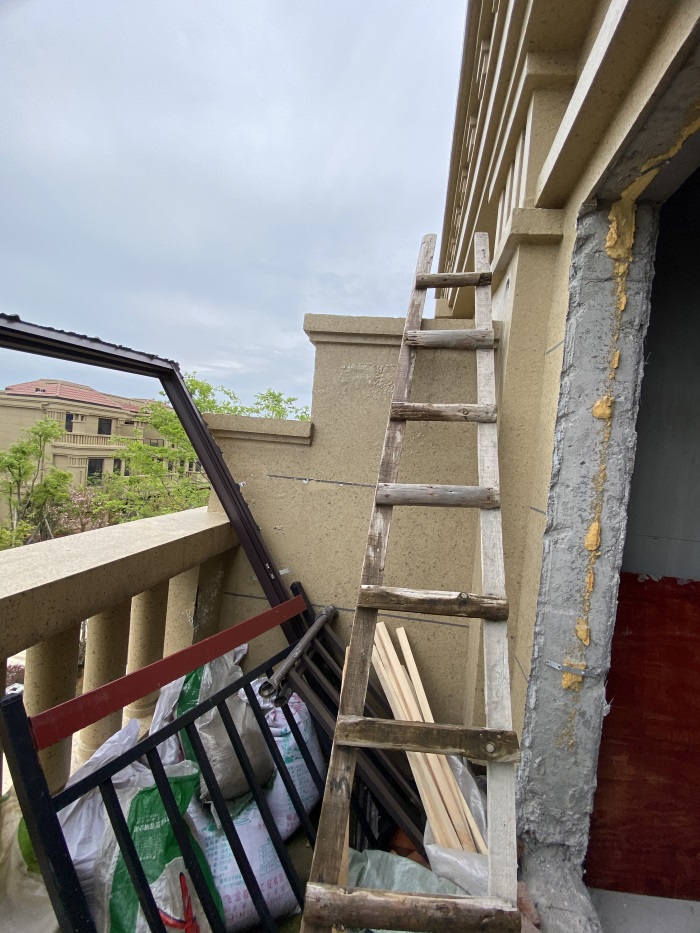

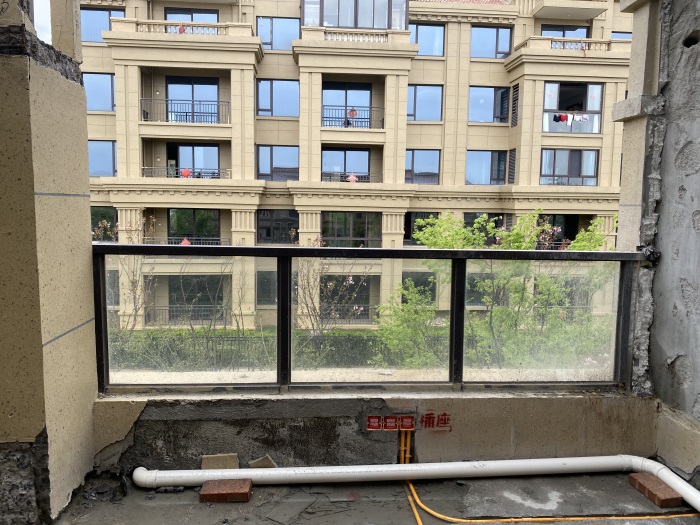

主卧阳台
