香缇公馆3--3-#250㎡——简洁的白色空间。

发表于 2022-4-7 15:27:38

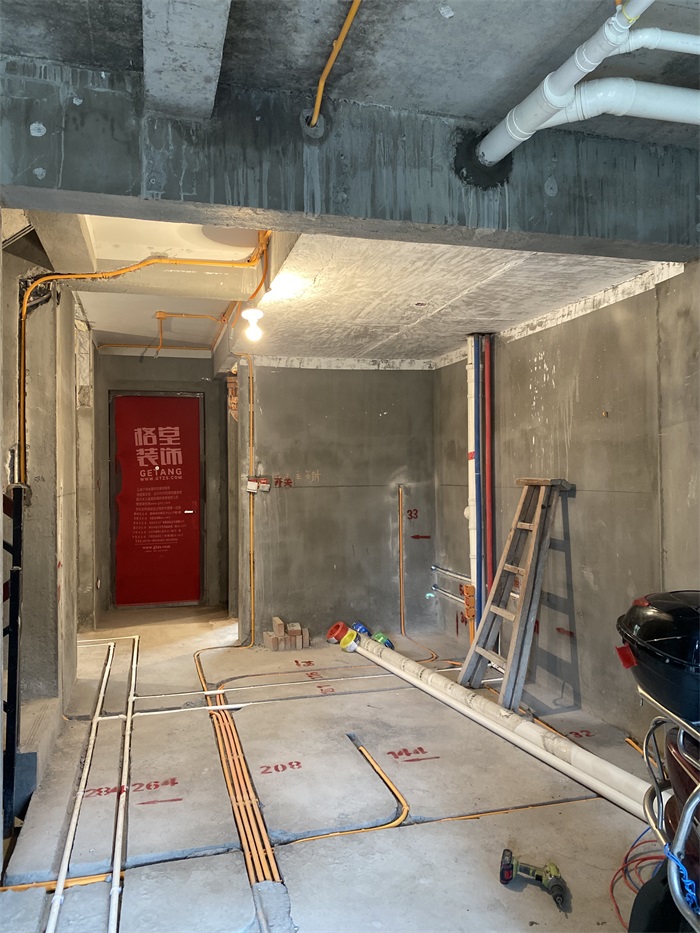

餐厅墙面开关，离地净高1.3米，普通插座离地净高30厘米。

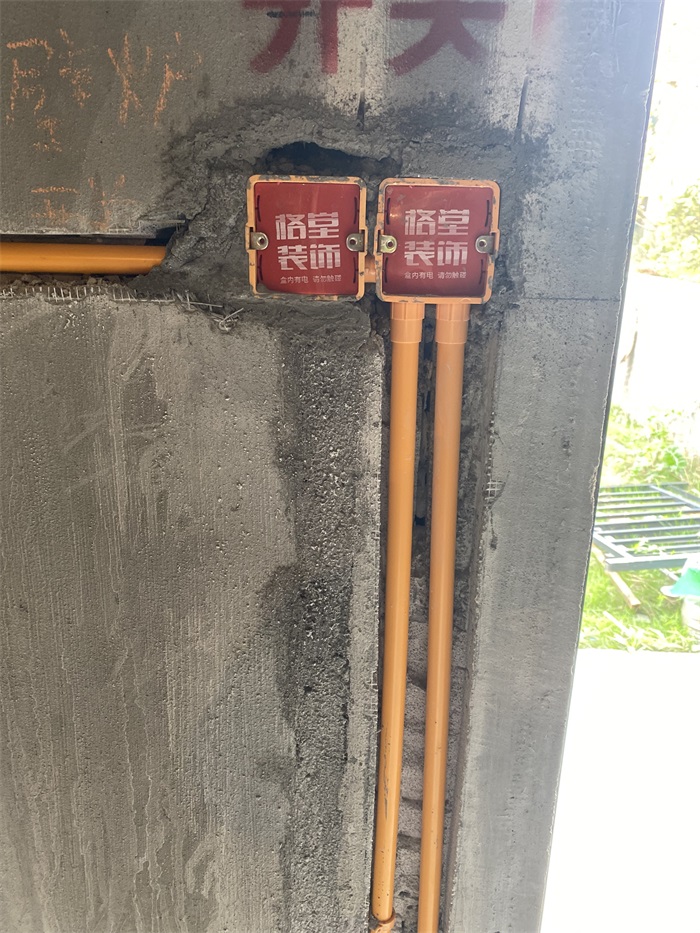

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

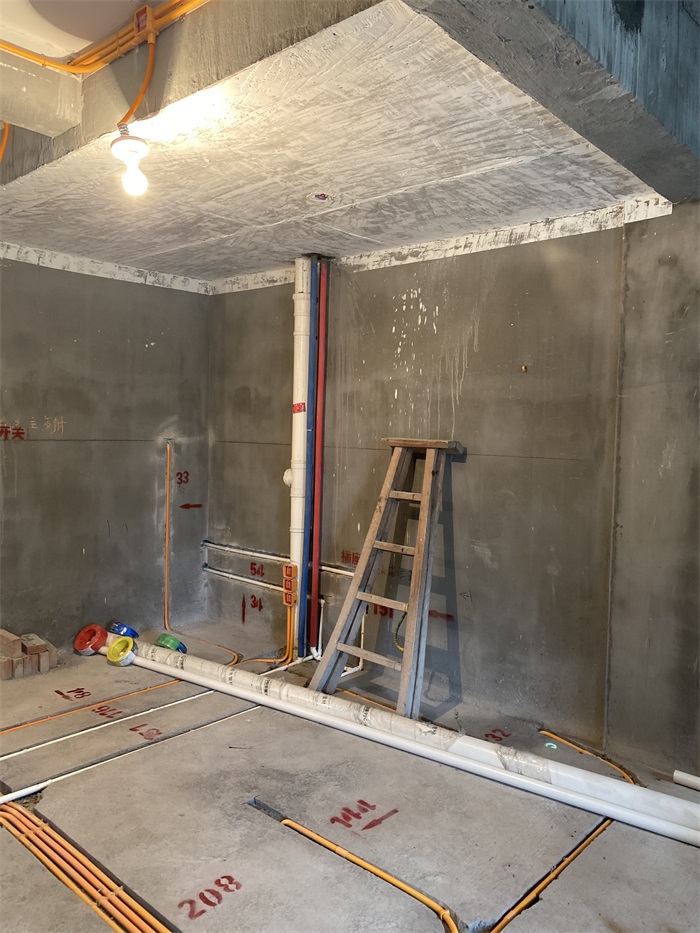

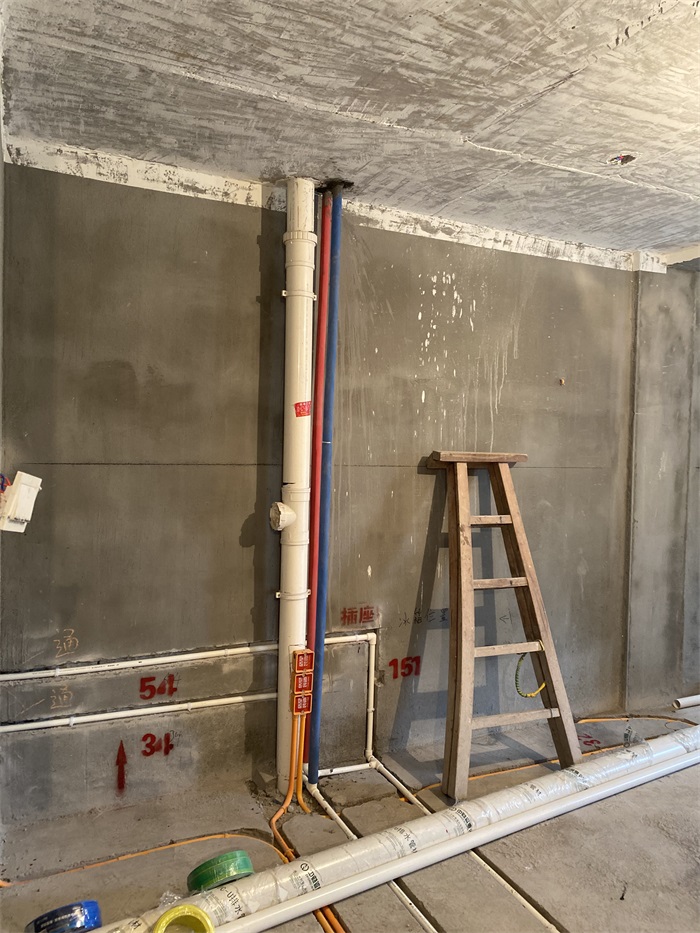

墙面水管下垂式安装，防止后期安装打到水管，并且水管全部走墙，离横平竖直，非常规范，并且用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和墙体霉变，工艺非常规范！

墙面冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-4-7 15:30:10

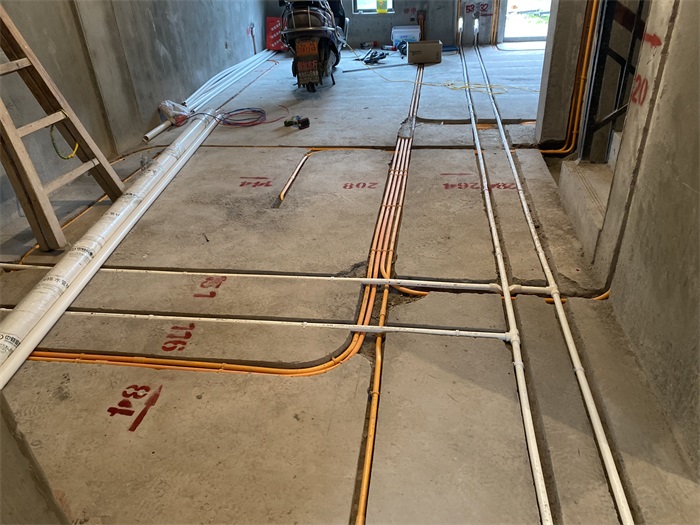

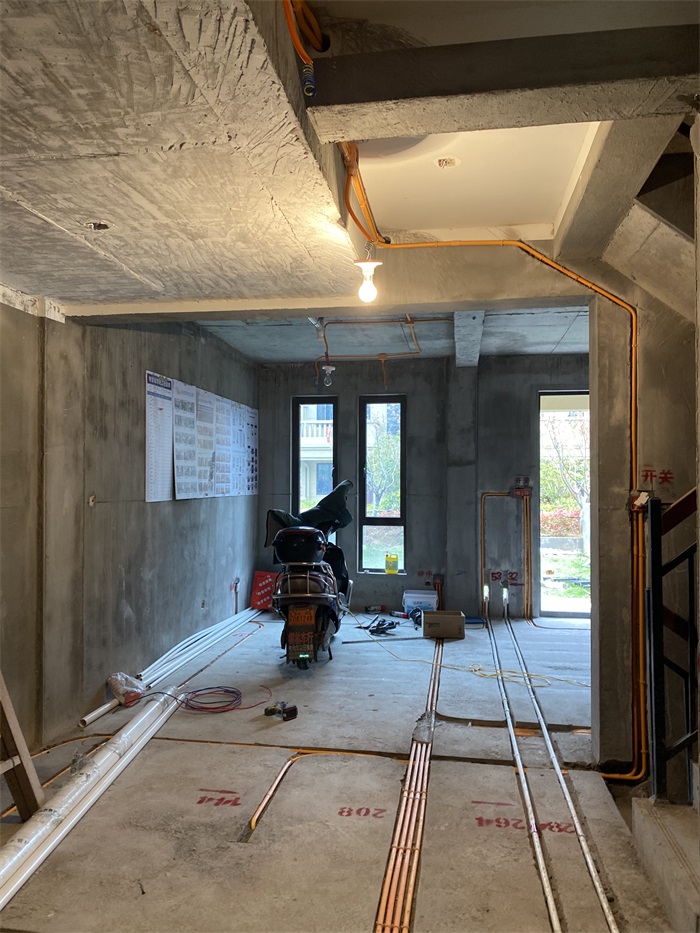

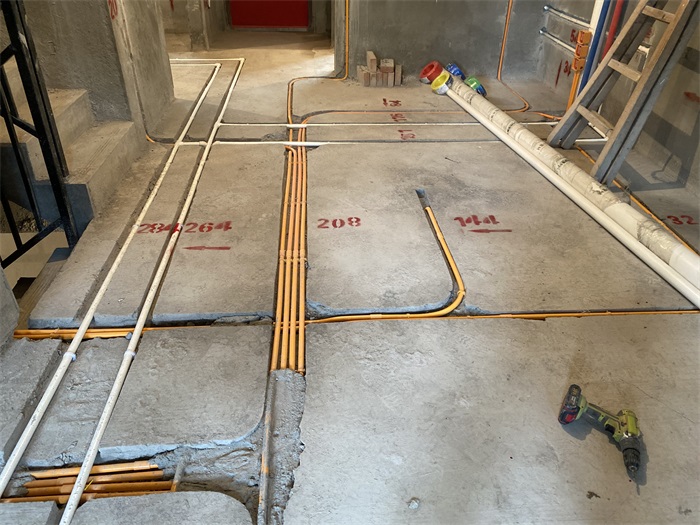

餐厅地面水管和线管，布置横平竖直哦！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，并且开槽标准，线管低于地面1公分，地面线管布置弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

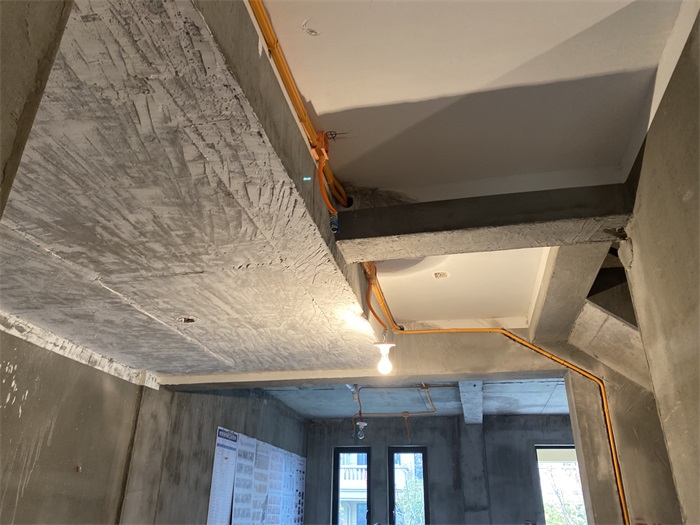

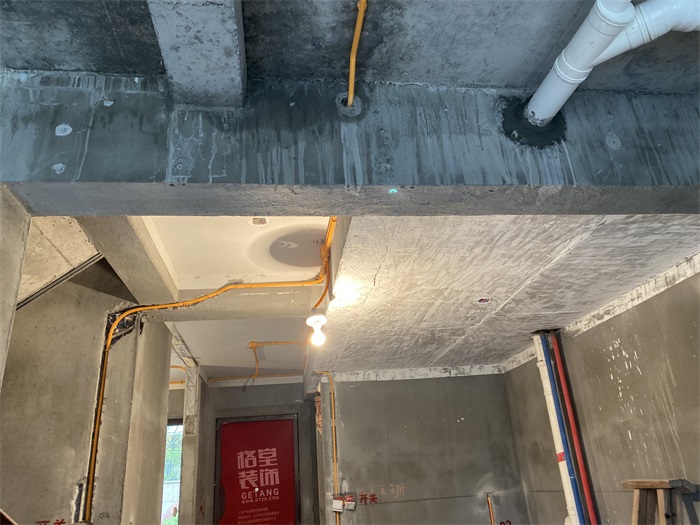

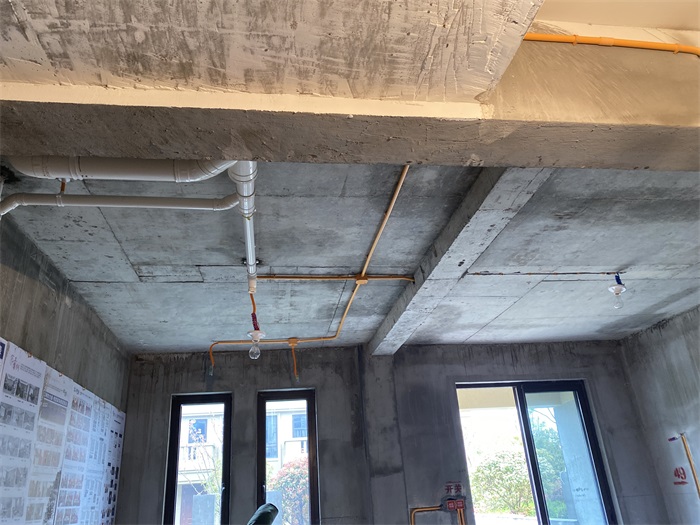

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-4-7 15:35:41

本帖最后由格堂飞飞于 2022-4-7 15:39 编辑

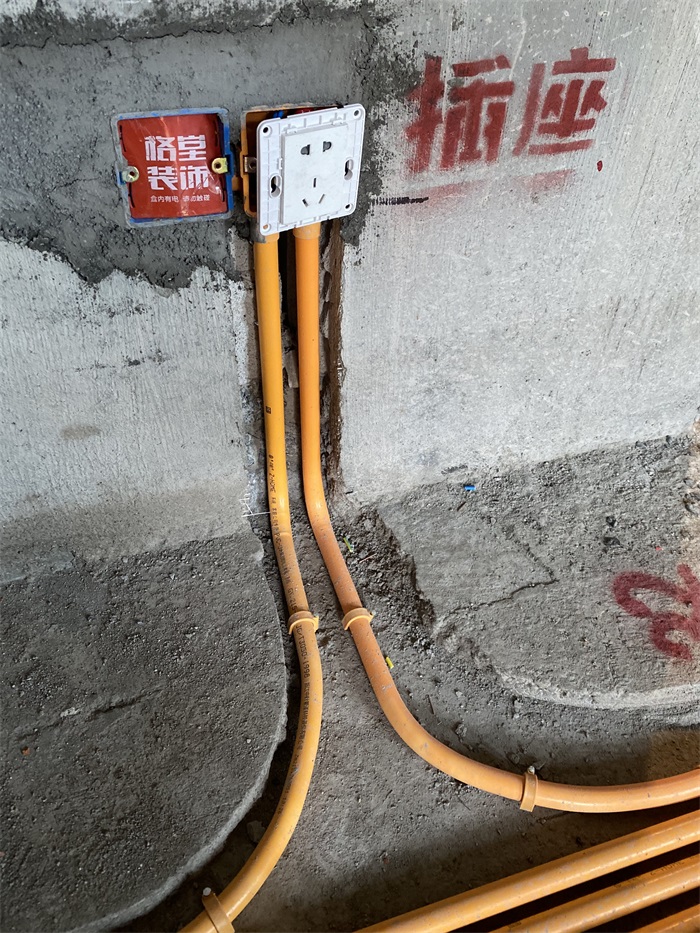

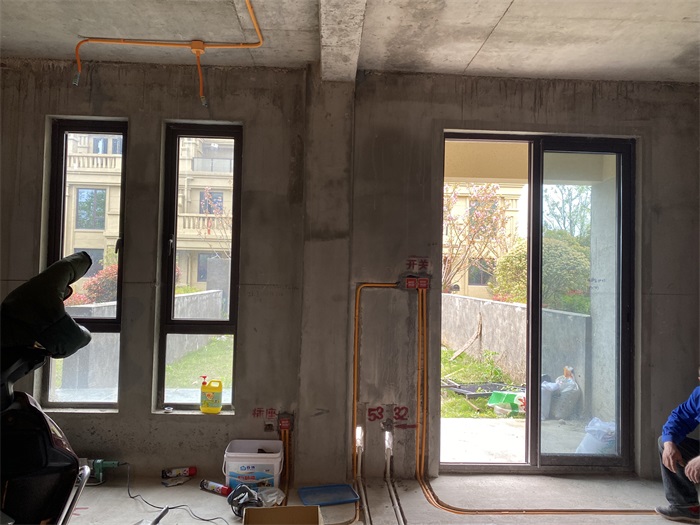

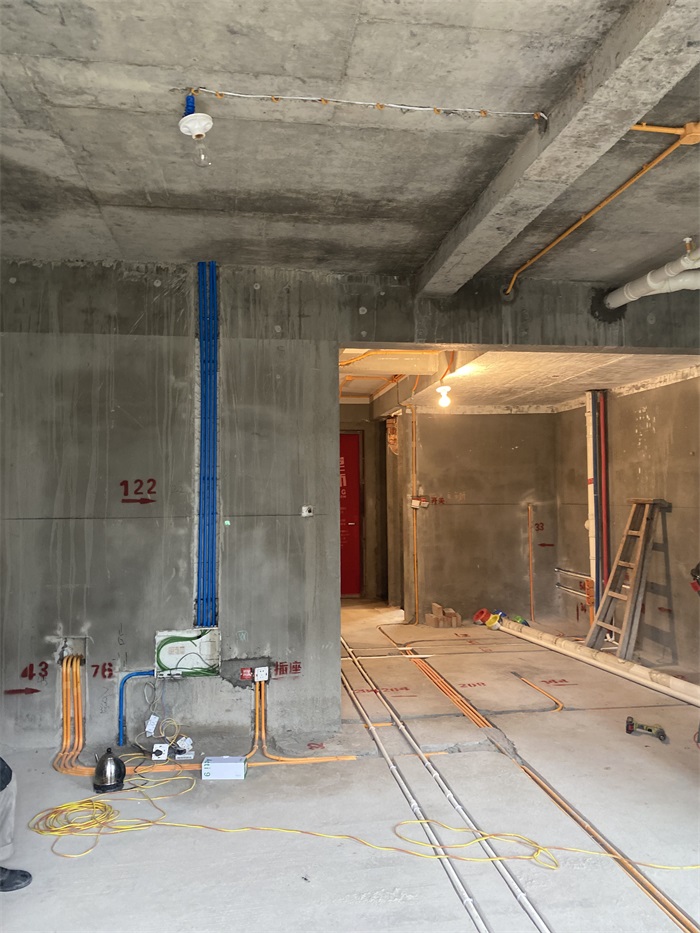

客厅墙面线管布置平整，墙面开关离地净高1.3米，普通插座离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

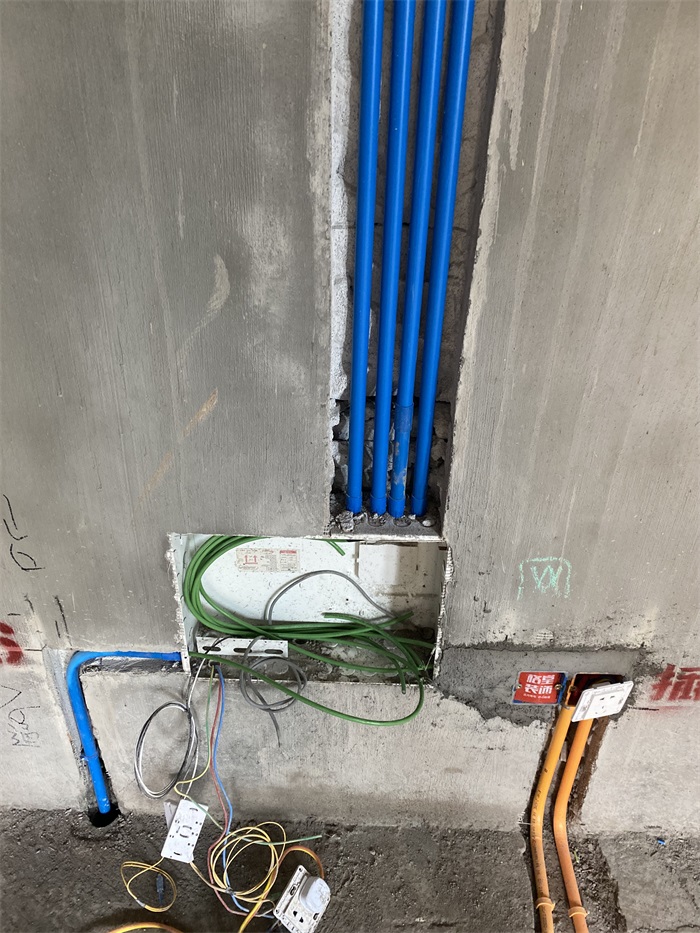

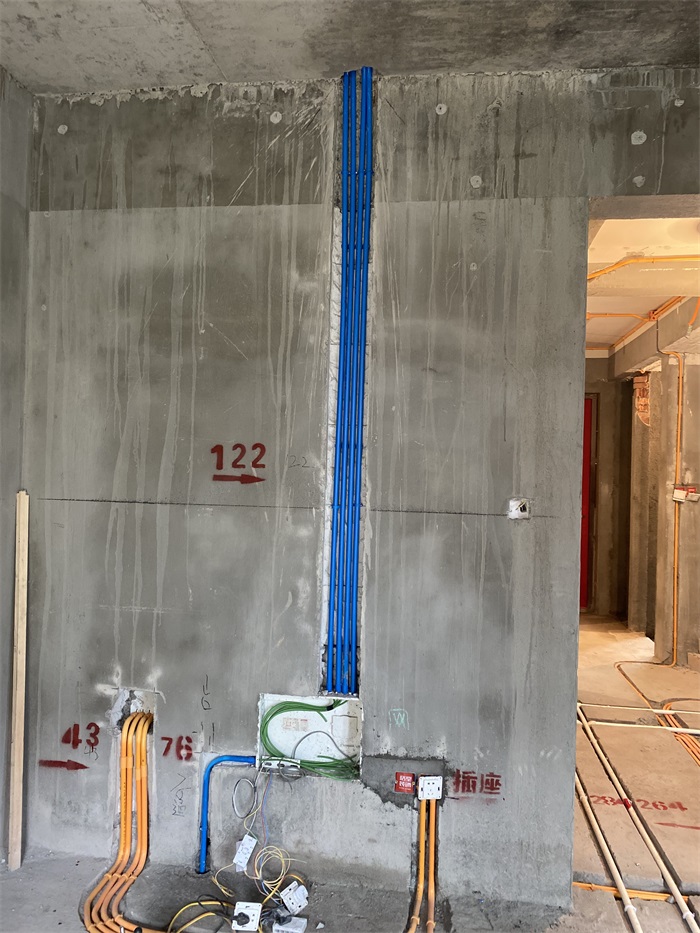

墙面弱电箱线管布置平整，强弱电线距离30厘米以上，防止信号干扰！

弱电箱和线管连接处，杯梳安装到位，防止电线划伤，并且网络线和电视线，布置好了。

发表于 2022-4-7 15:43:16

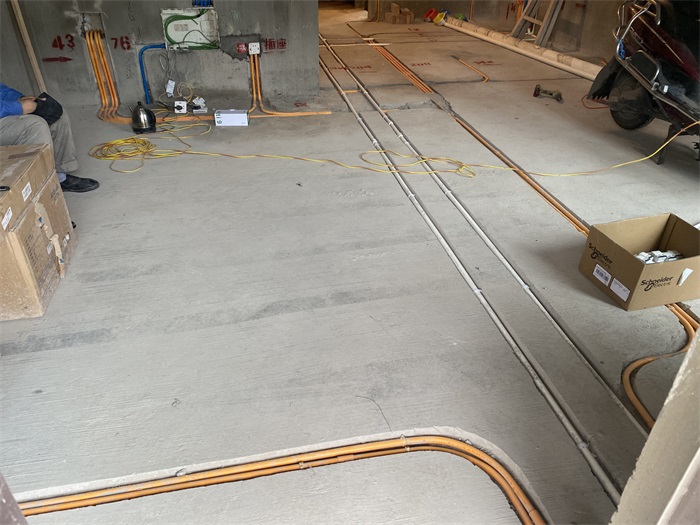

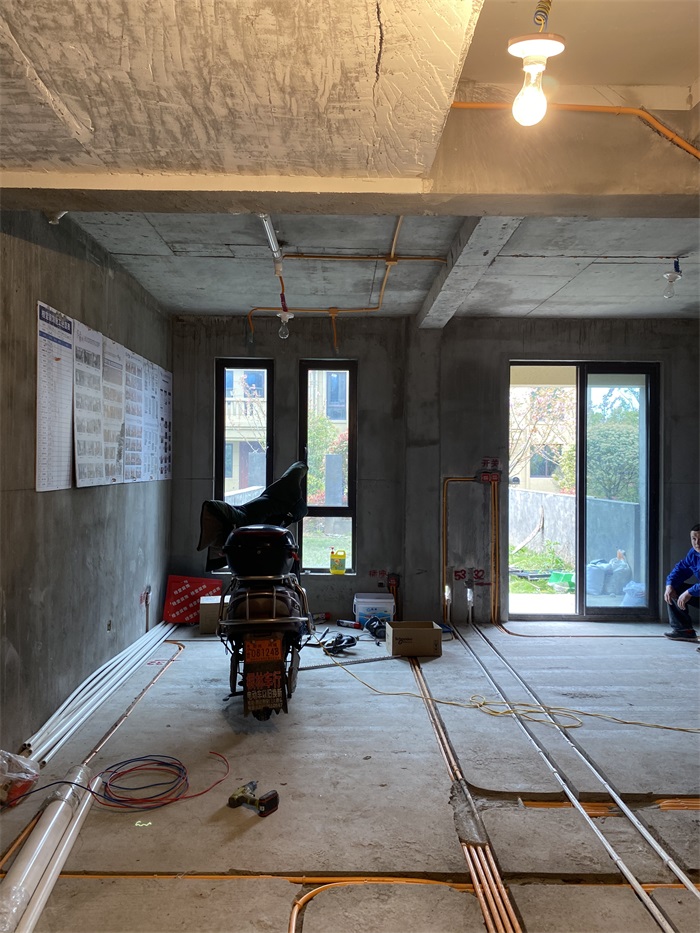

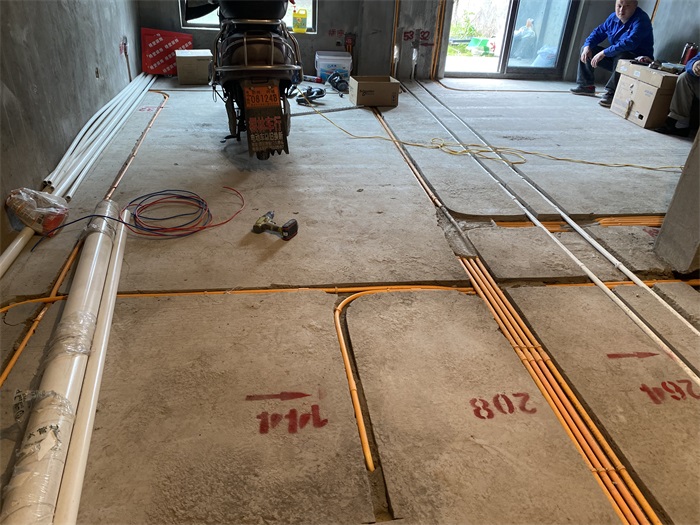

地面开槽标准，线管低于地面1公分，地面线管布置弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

灯头线套黄腊管保护，防止电线划伤！

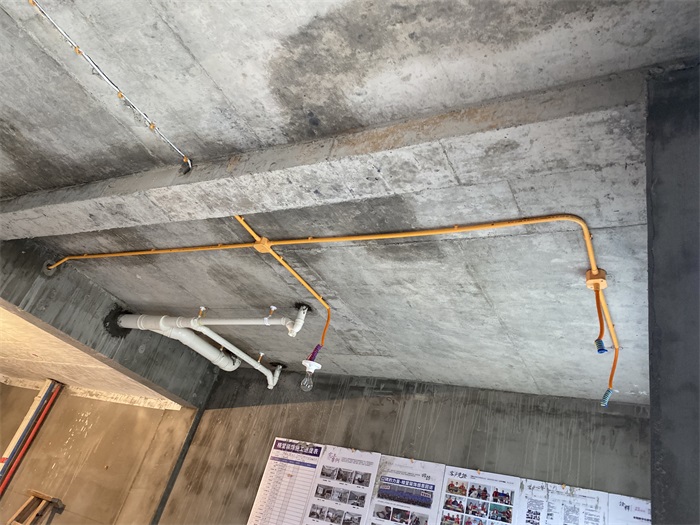

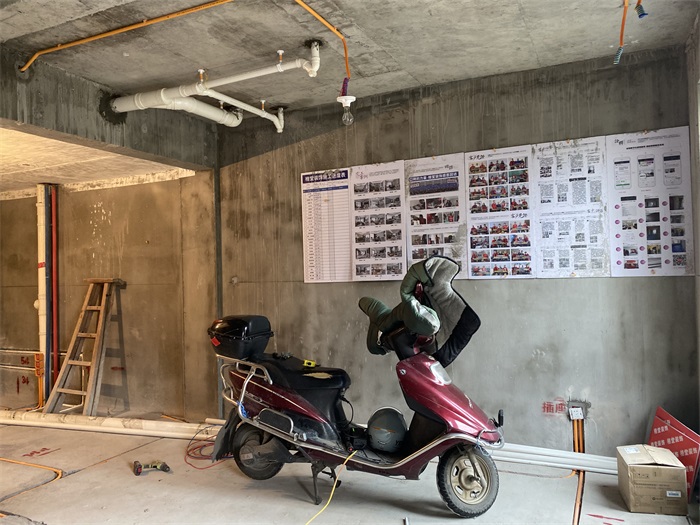

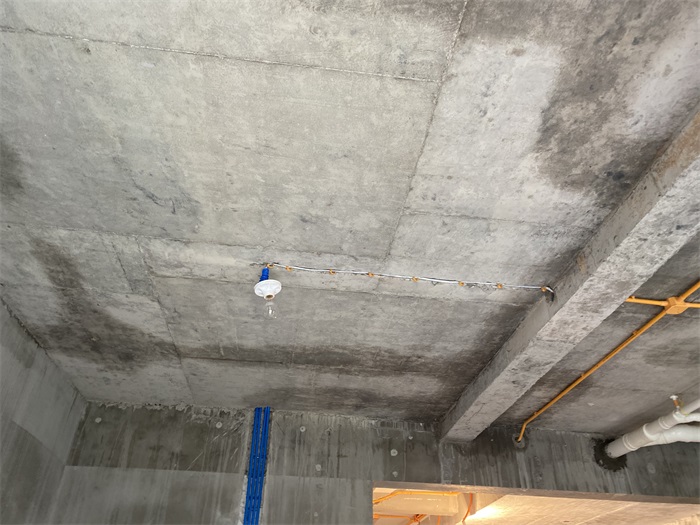

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-4-7 15:45:02

客厅强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-4-7 15:45:28

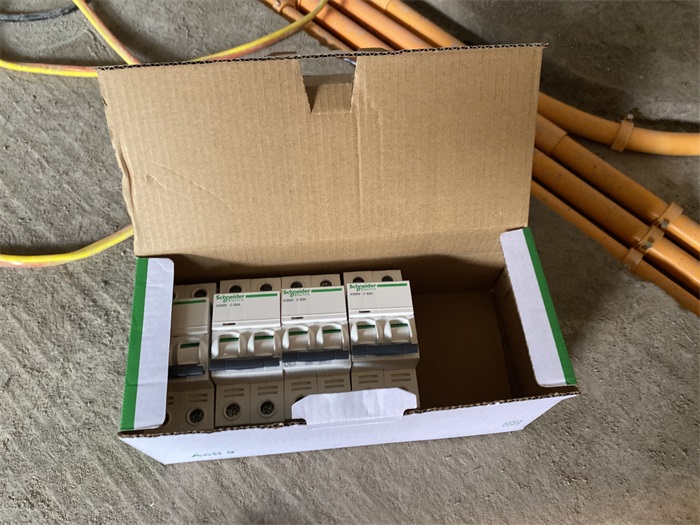

开关总闸

发表于 2022-4-7 15:49:00

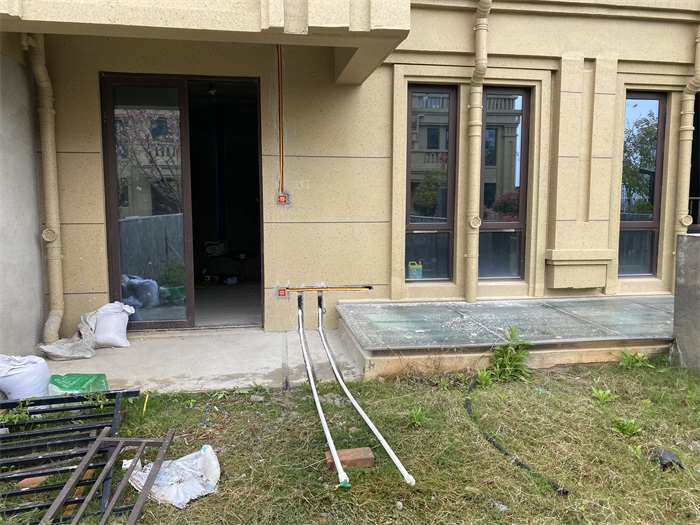

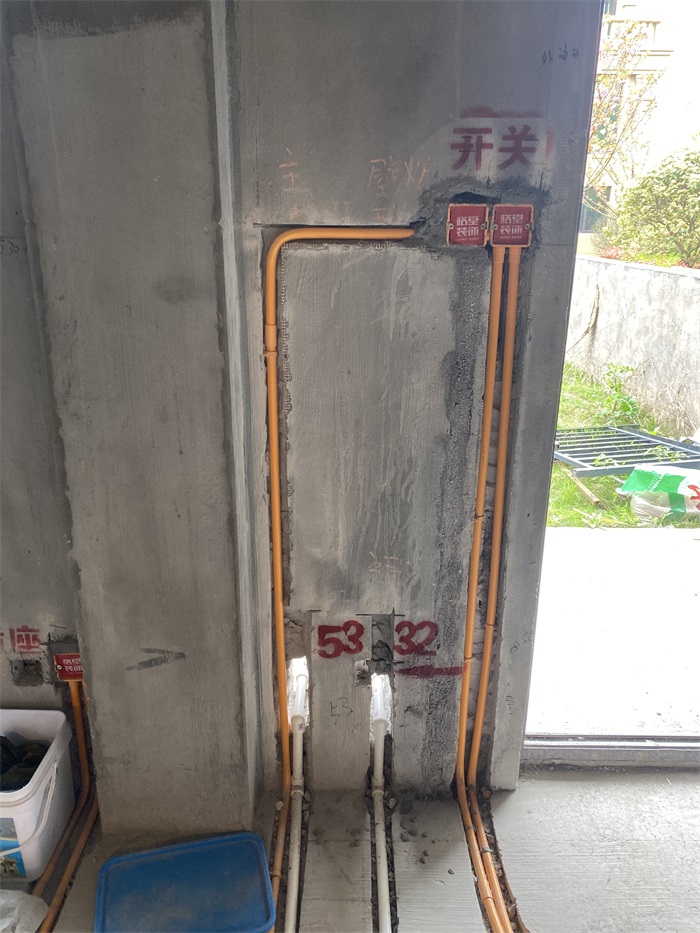

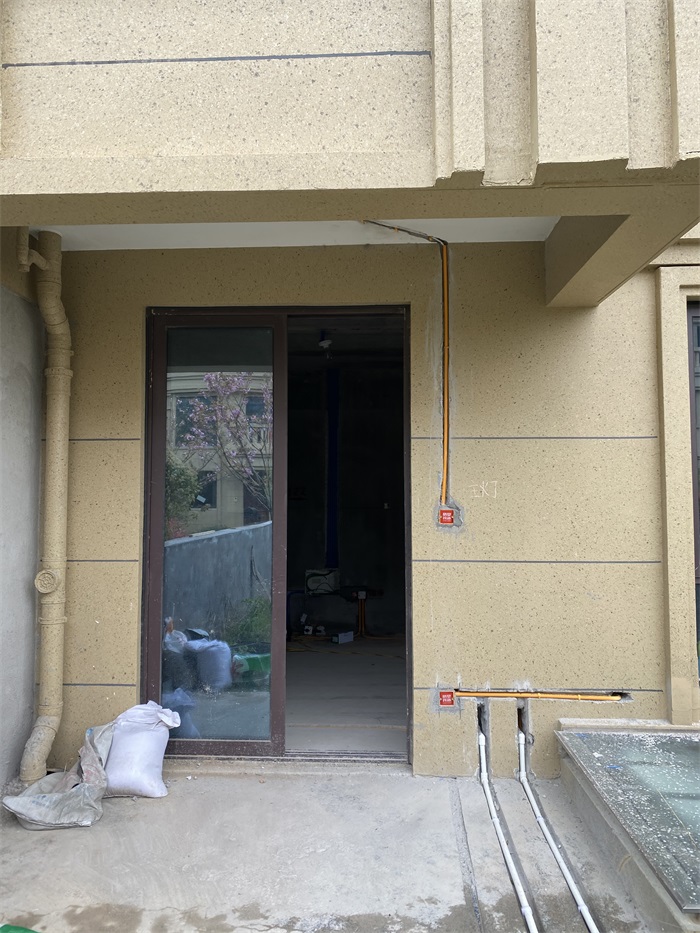

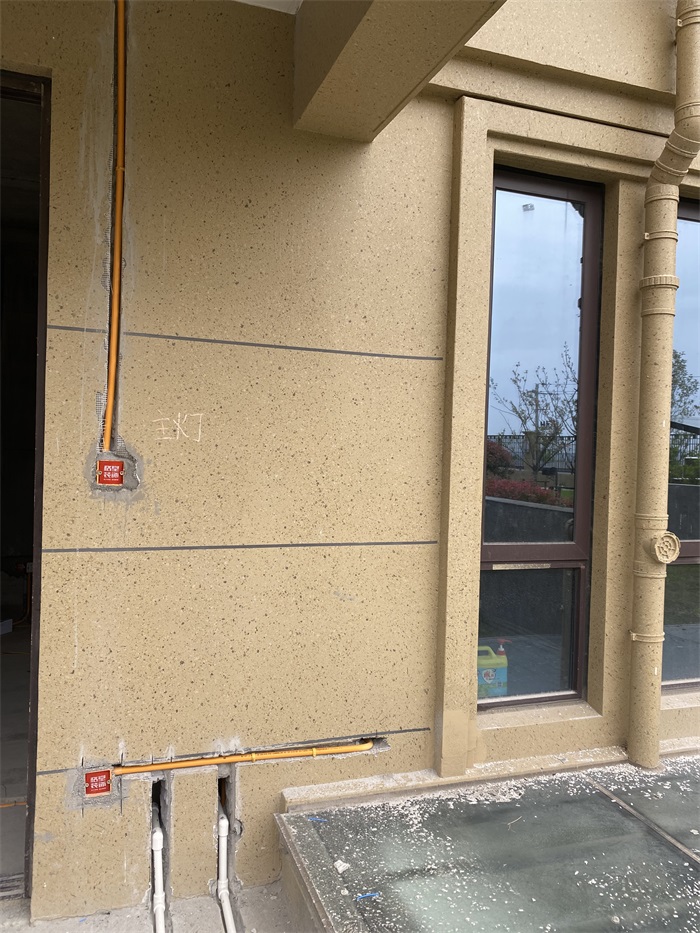

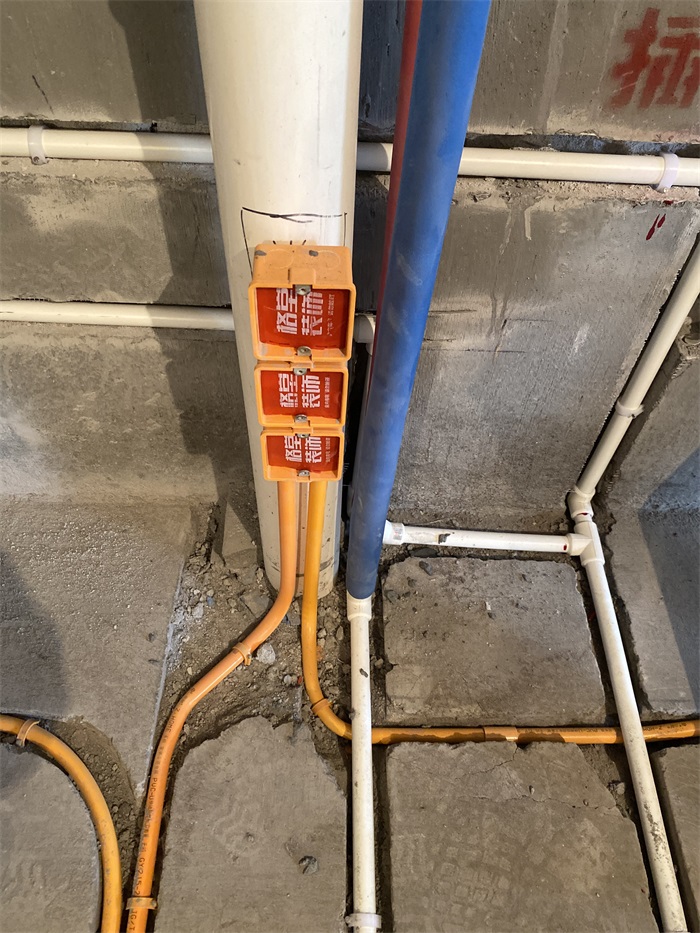

大门墙面水管和线管，布置横平竖直！

墙面开关，离地净高1.3米，普通插座离地净高30厘米。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

灯头线套黄腊管保护，防止电线划伤！

发表于 2022-4-7 15:53:09

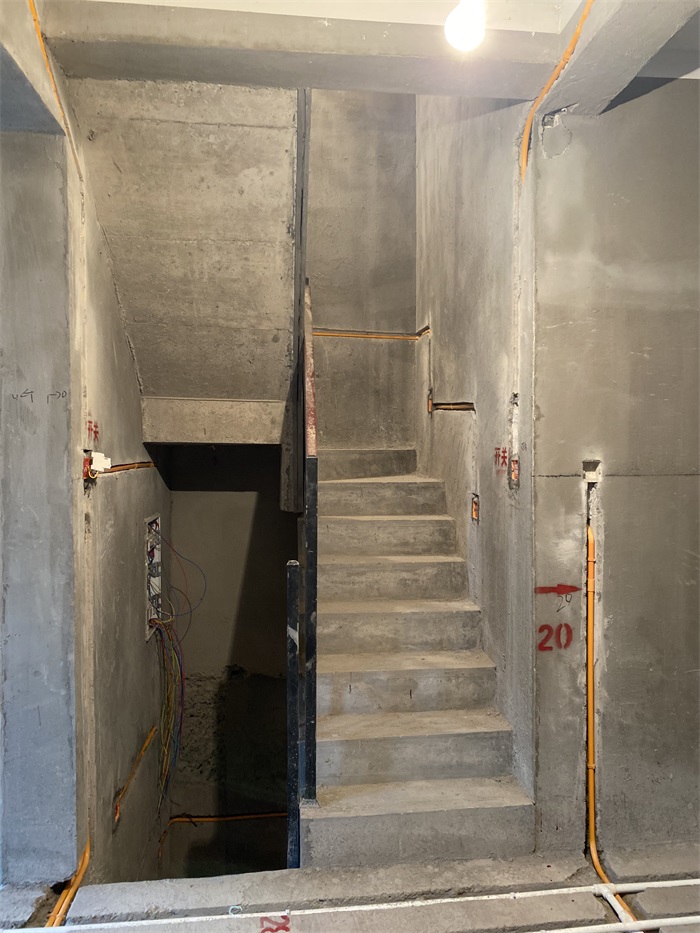

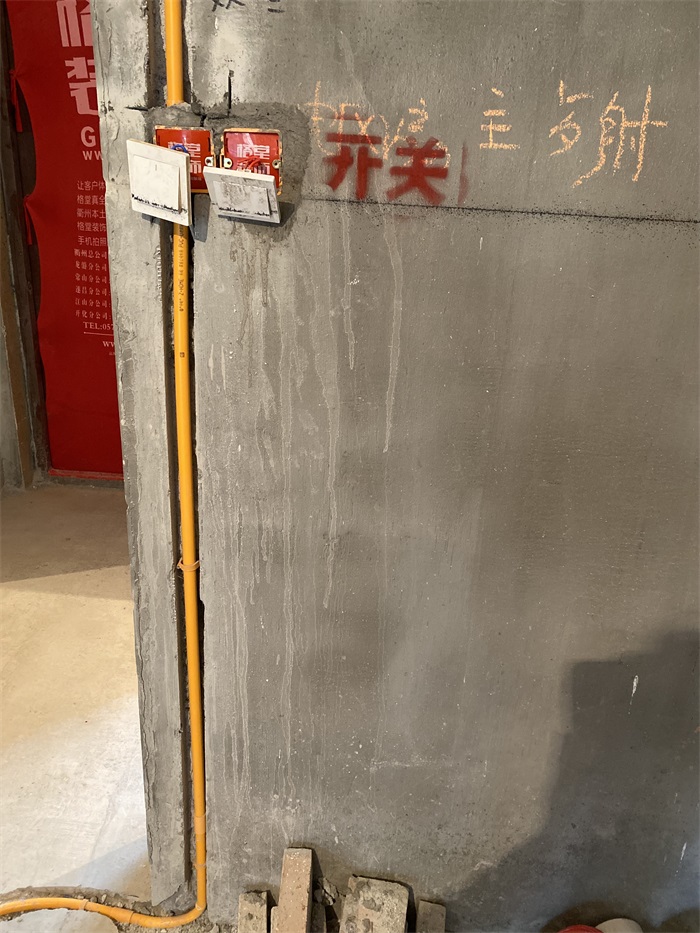

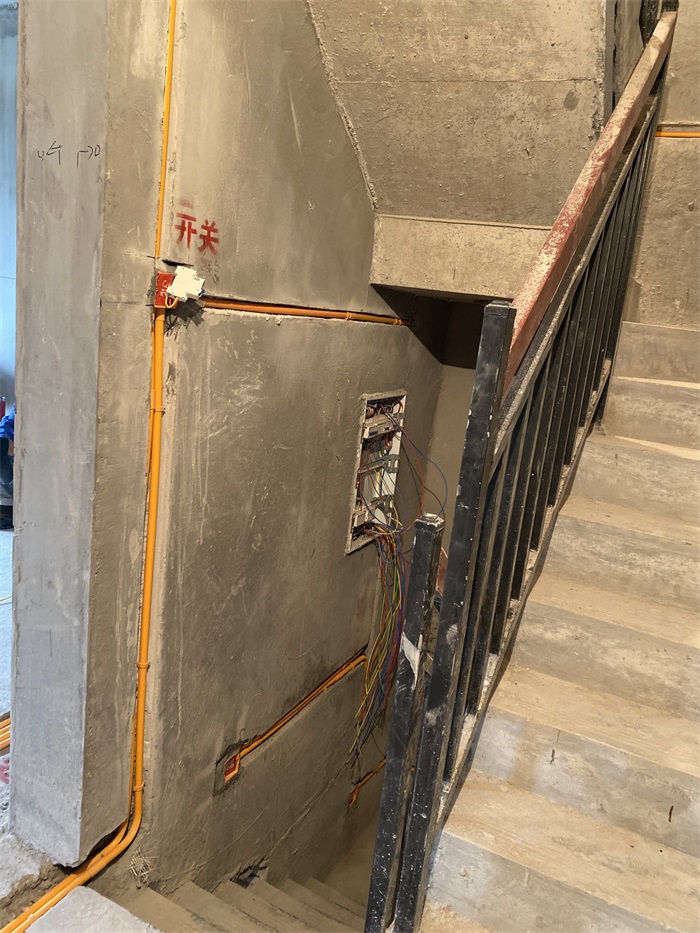

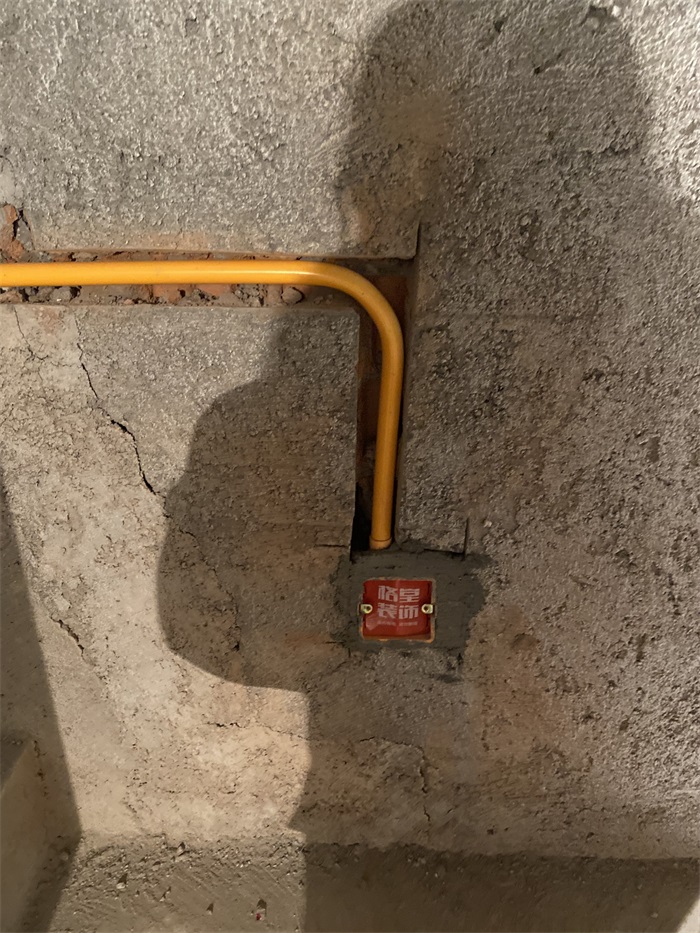

一楼楼梯墙面线管布置，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

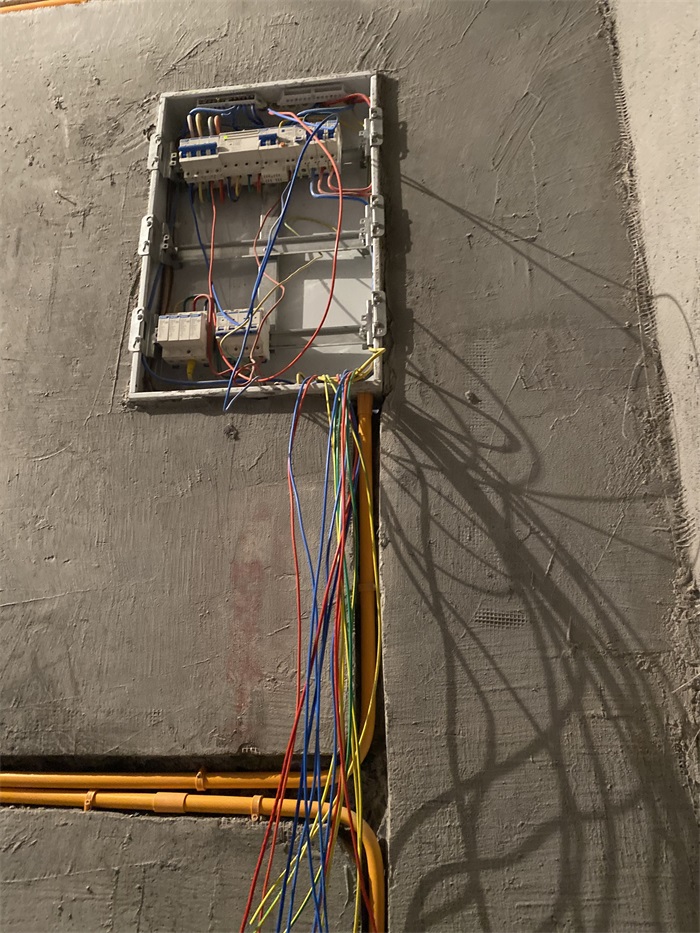

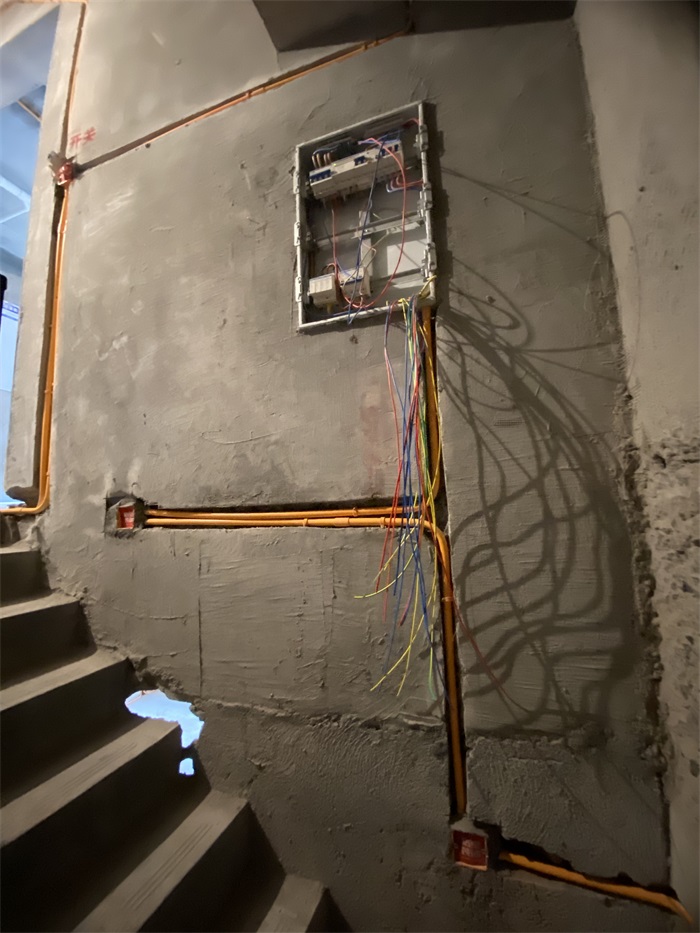

配电箱和线管连接处，杯梳安装到位，防止电线划伤，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-4-7 15:53:53

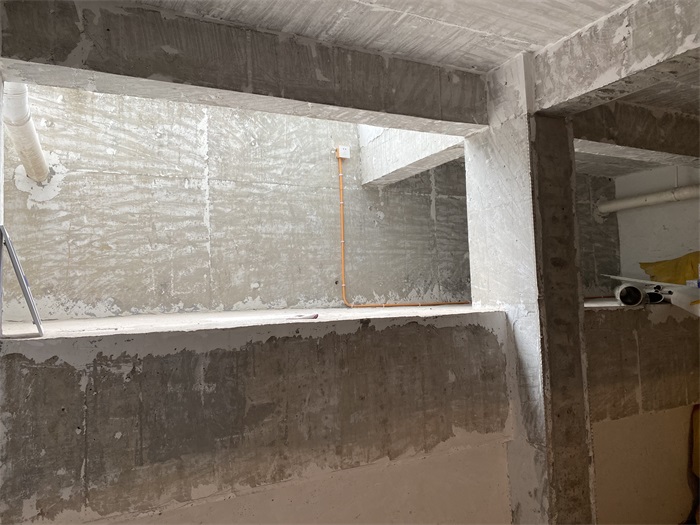

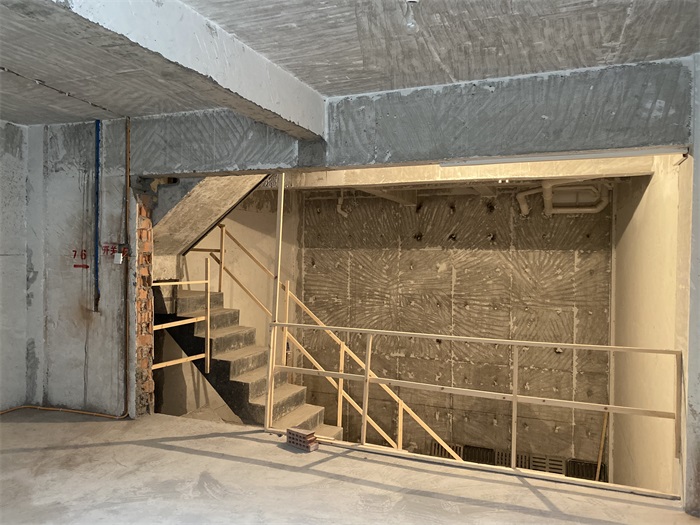

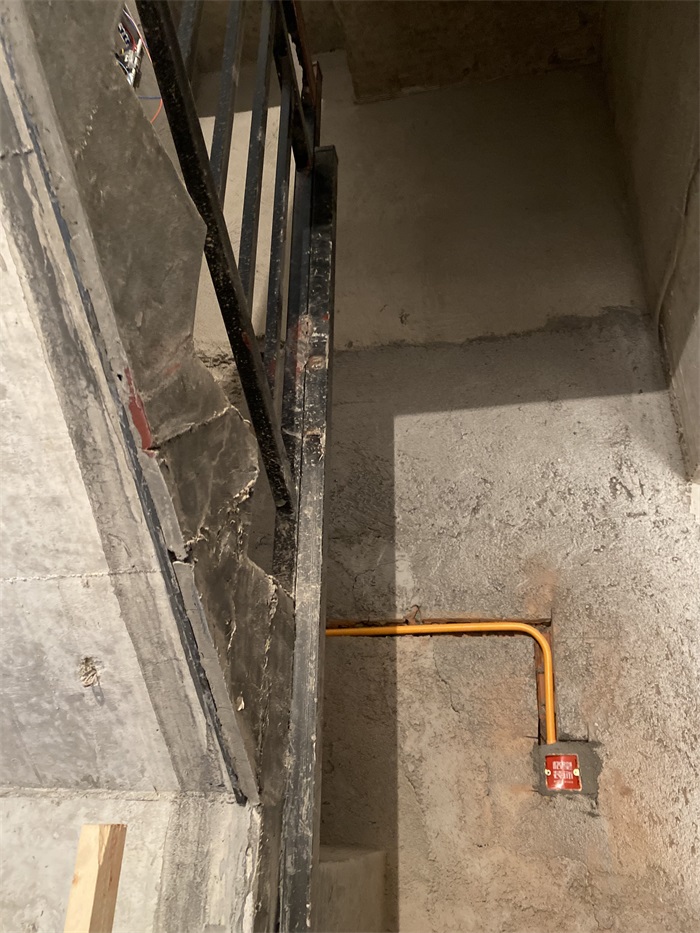

负一楼楼梯

发表于 2022-4-7 16:04:37

本帖最后由格堂飞飞于 2022-4-7 16:10 编辑

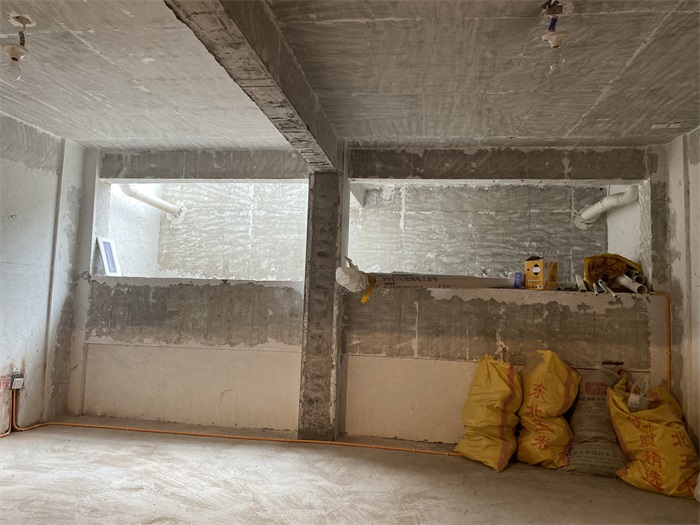

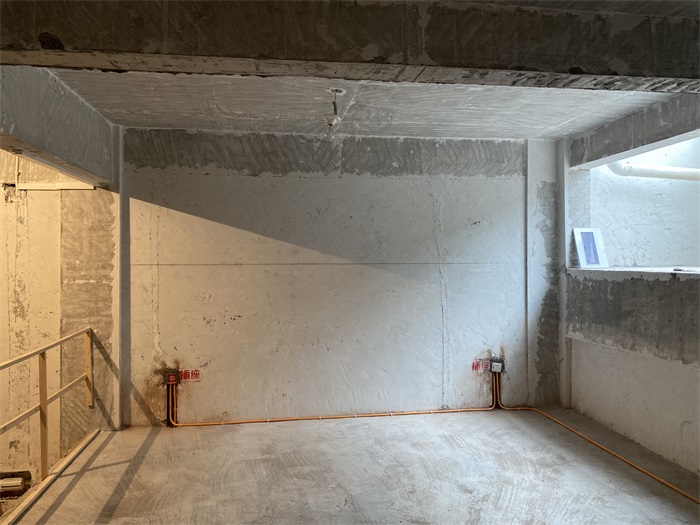

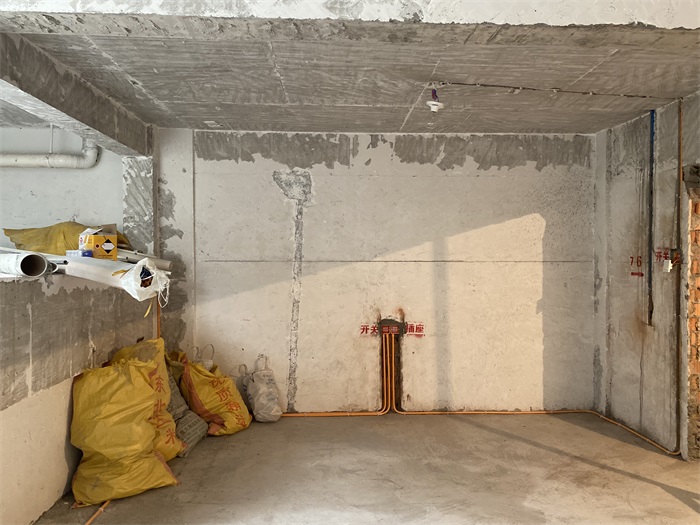

负一楼墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面开关离地净高1.3米，普通插座离地净高30厘米。
