香缇公馆3--3-#250㎡——简洁的白色空间。

发表于 2022-3-27 16:30:09

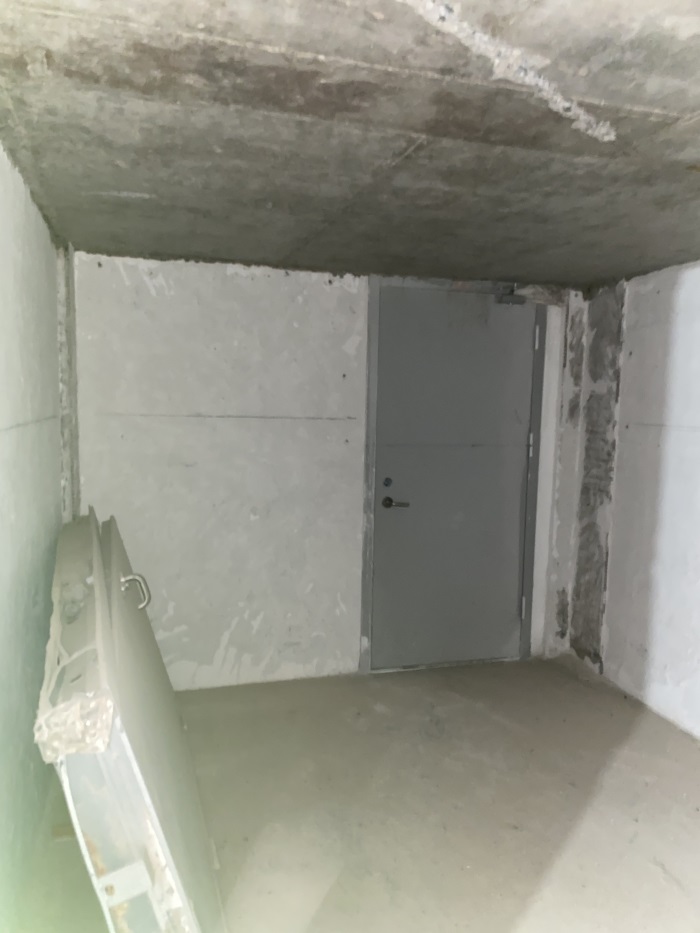

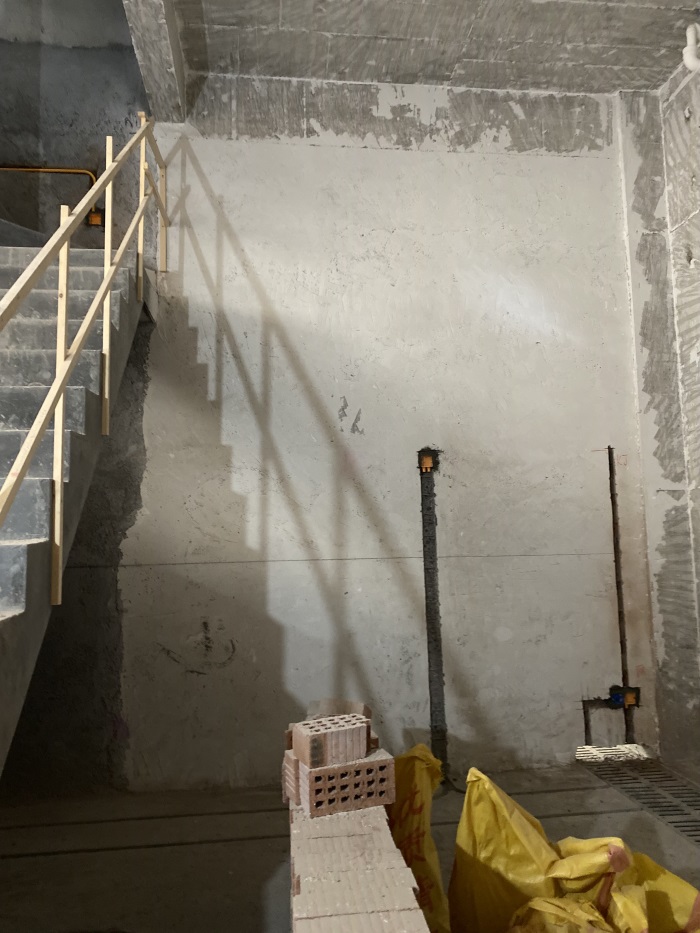

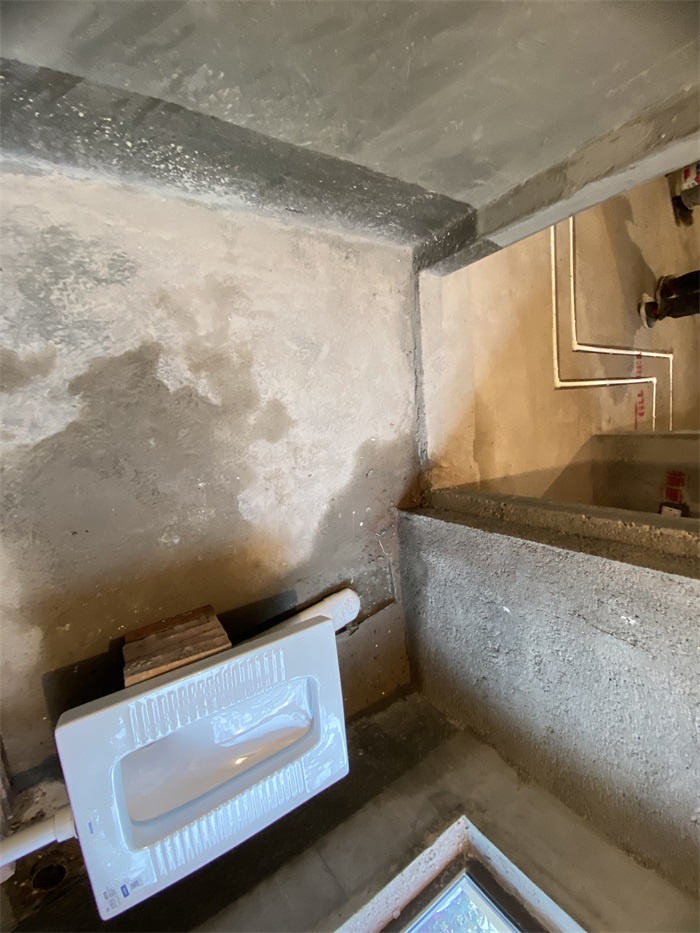

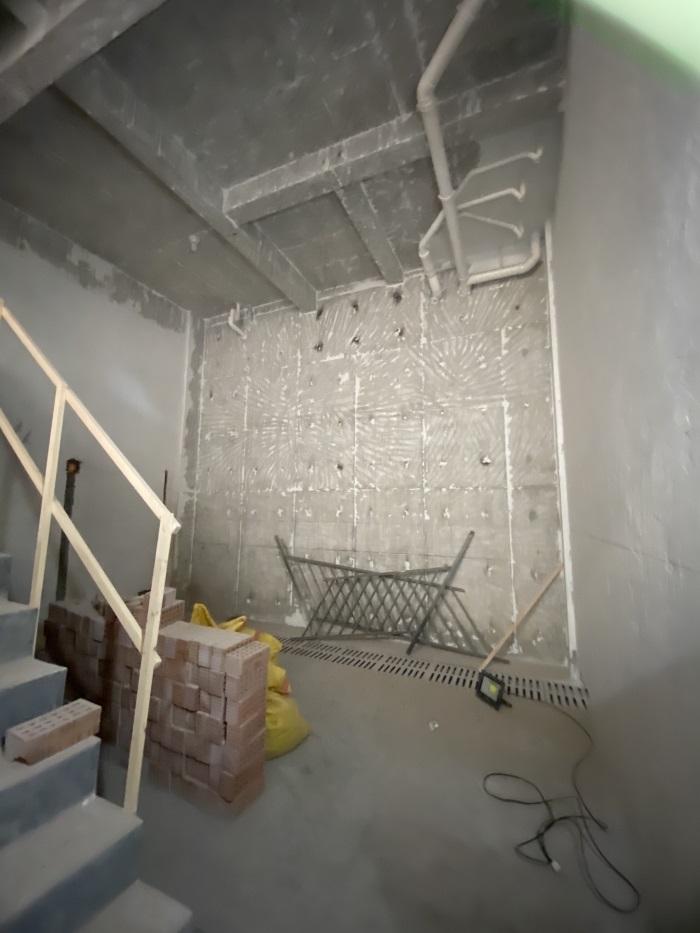

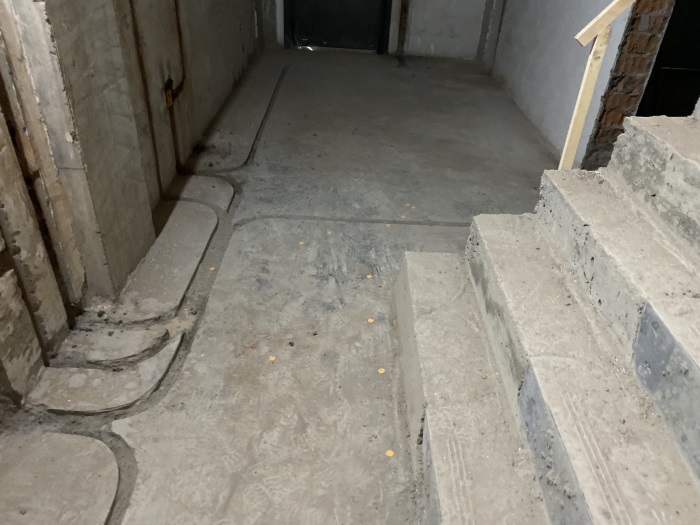

负一楼

发表于 2022-3-27 16:31:02

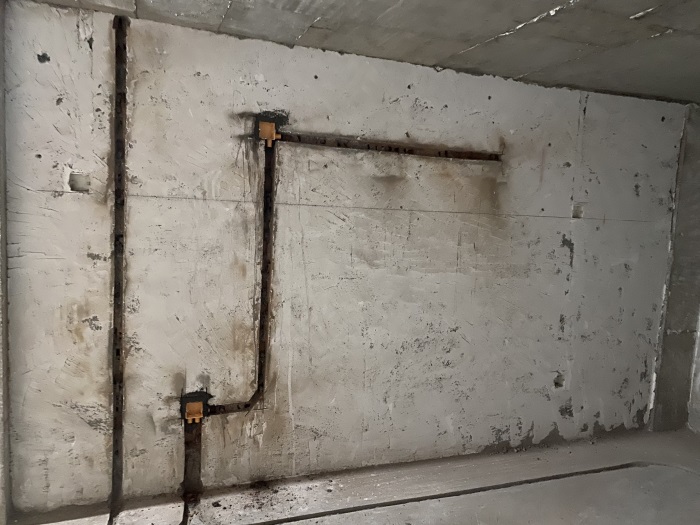

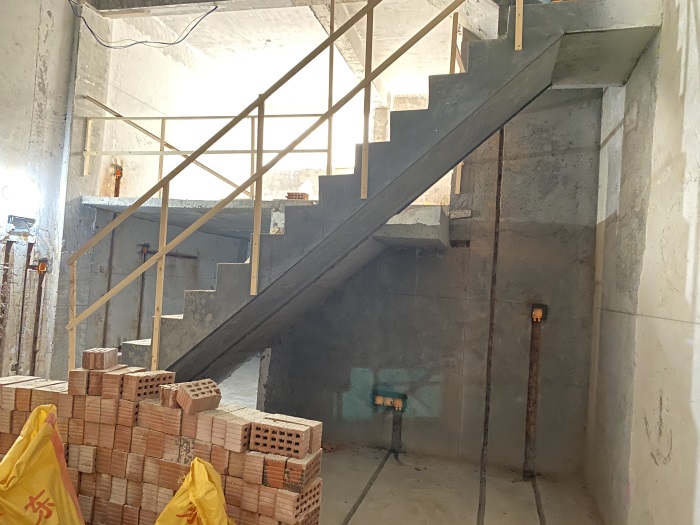

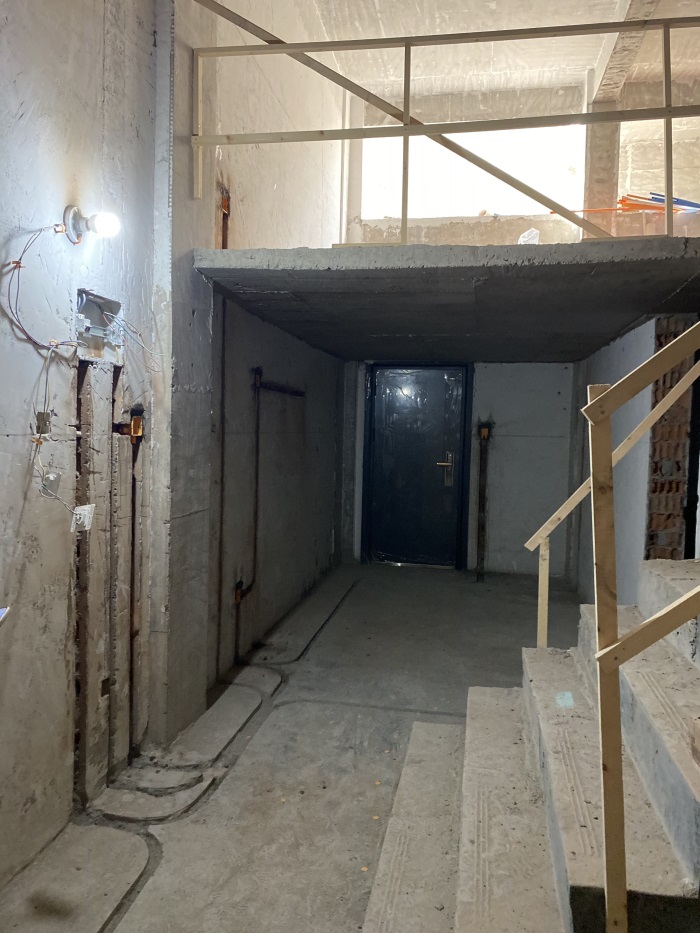

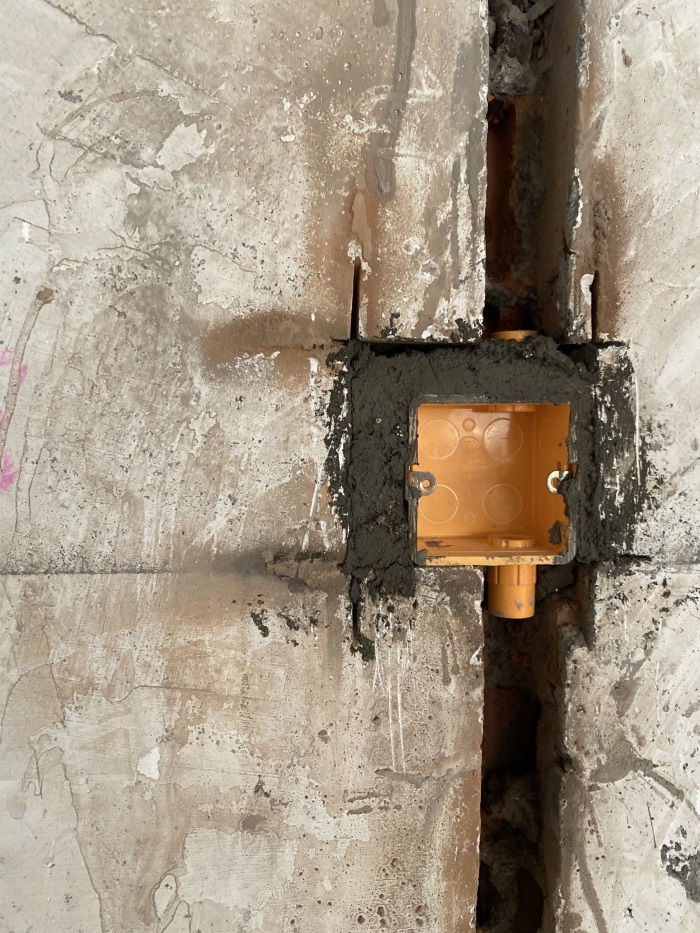

负一楼墙面线槽横平竖直哦！

发表于 2022-3-27 16:31:34

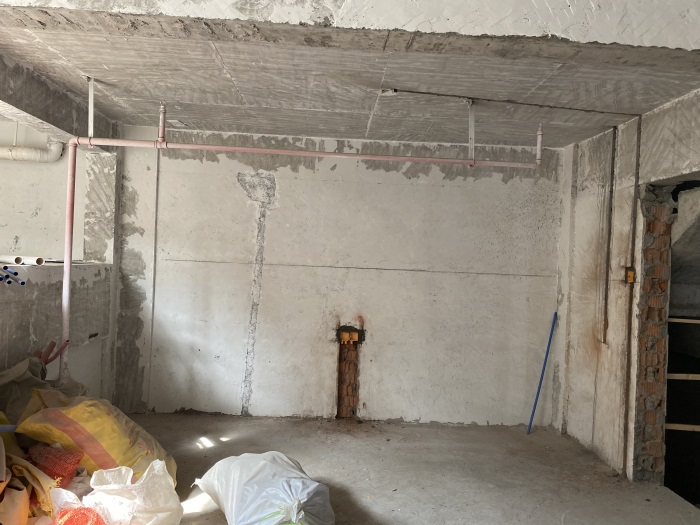

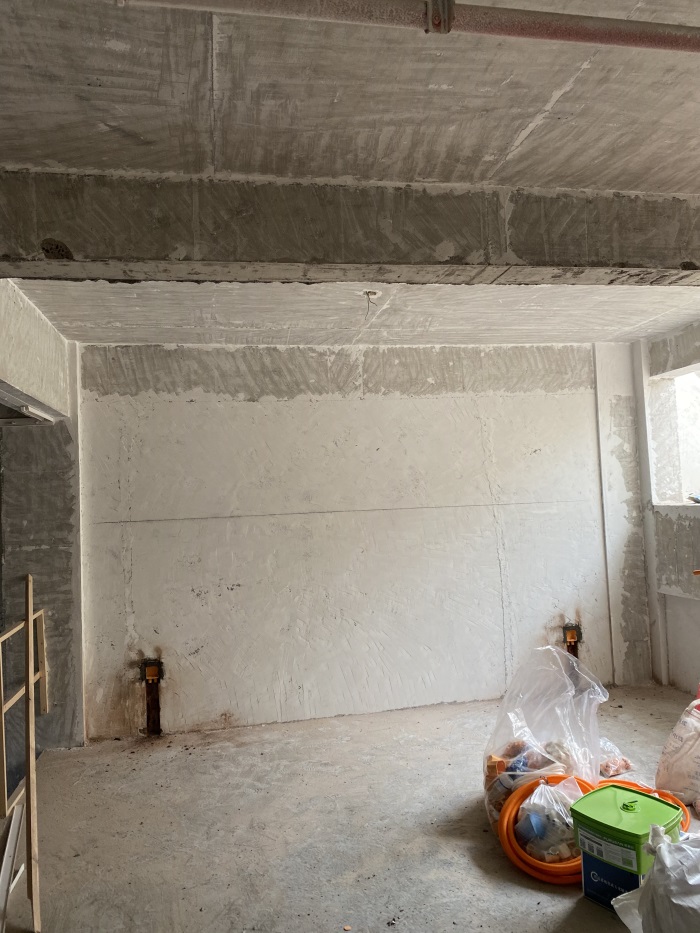

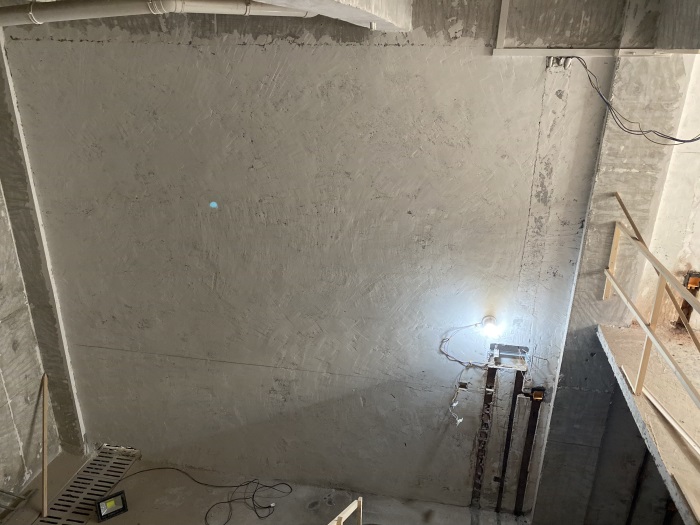

负一楼

发表于 2022-4-7 15:00:37

本帖最后由格堂飞飞于 2022-4-7 15:01 编辑

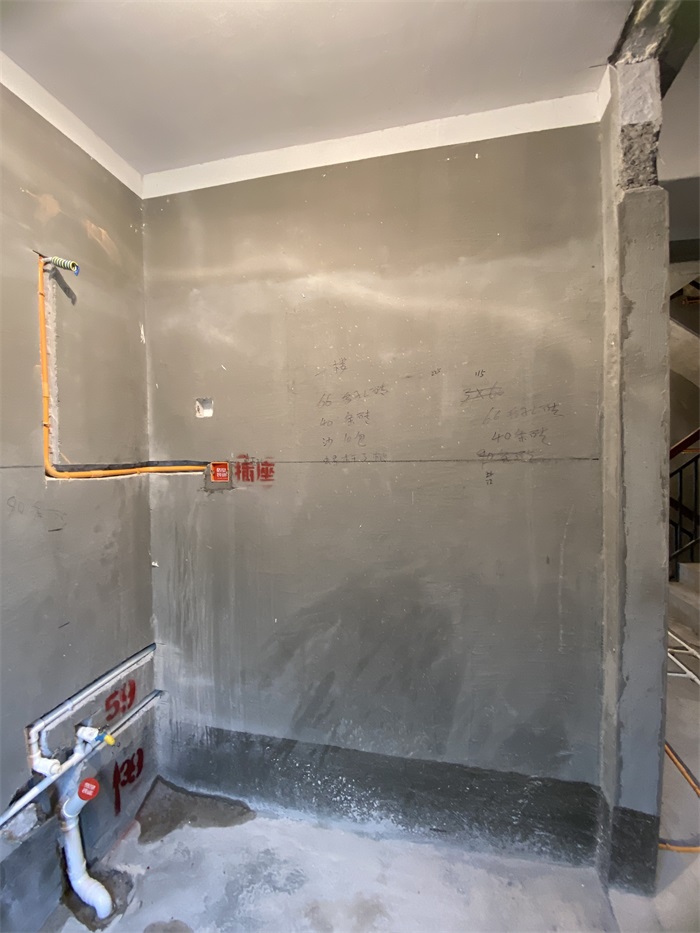

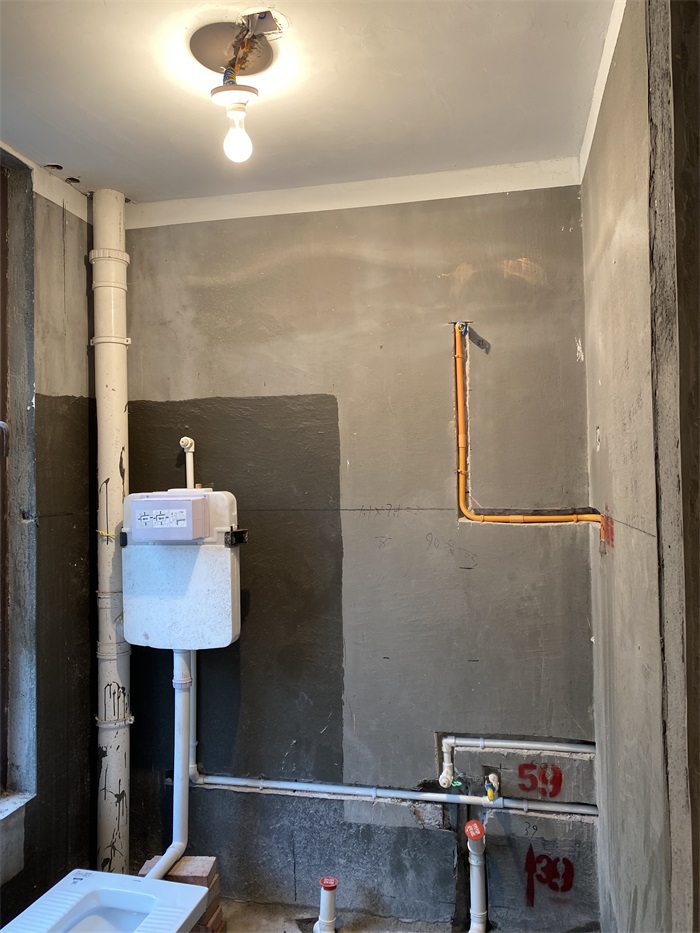

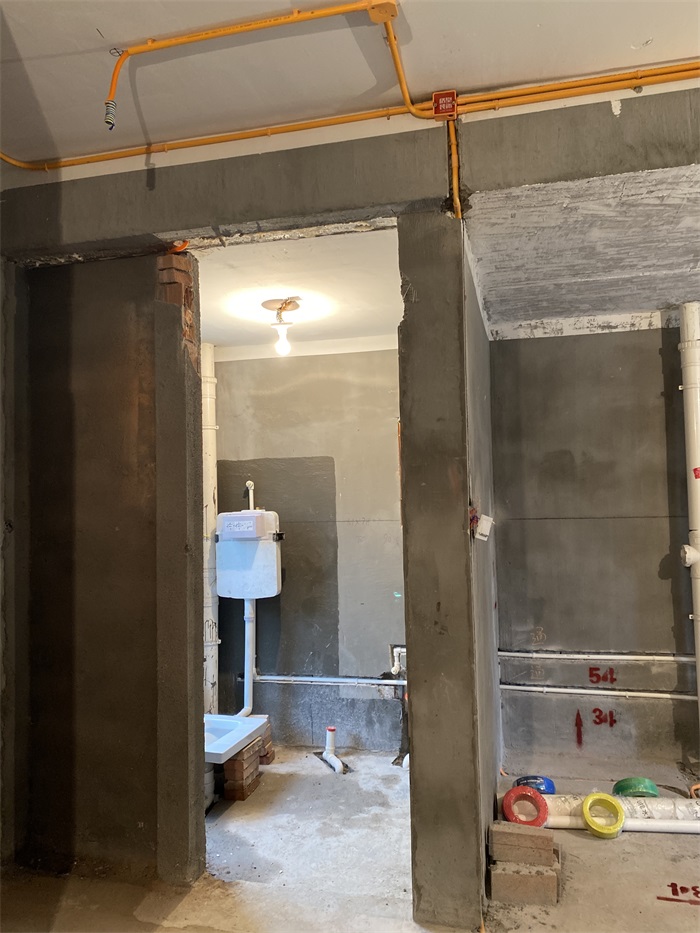

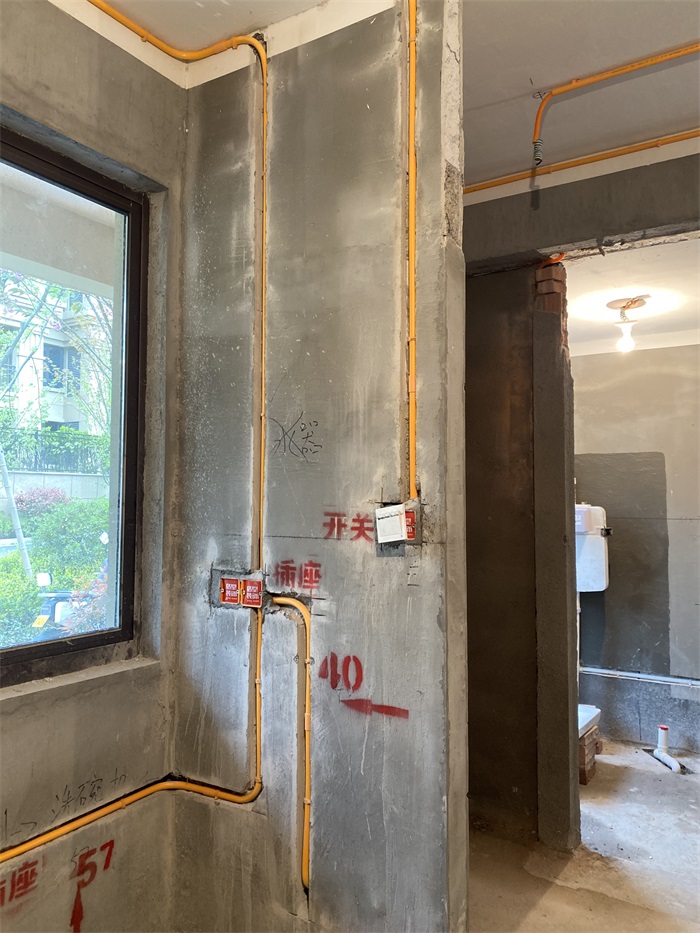

一楼卫生间，墙面水管和线管，布置横平竖直哦！

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

墙面线管布置平整。

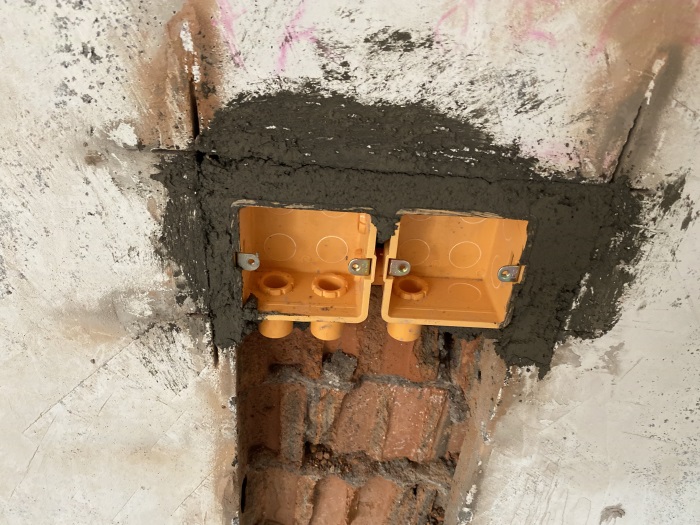

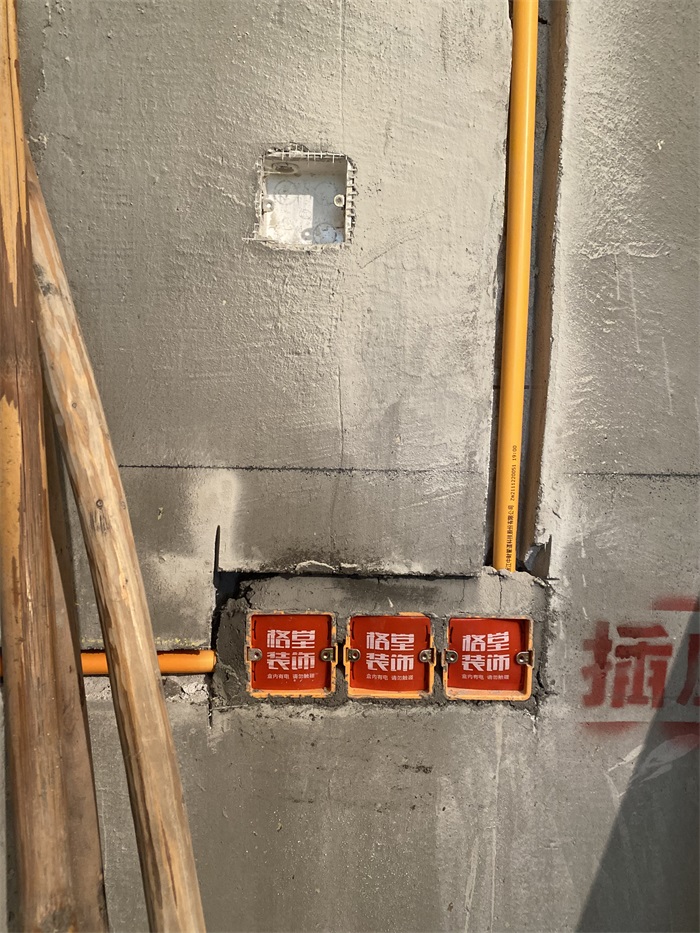

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

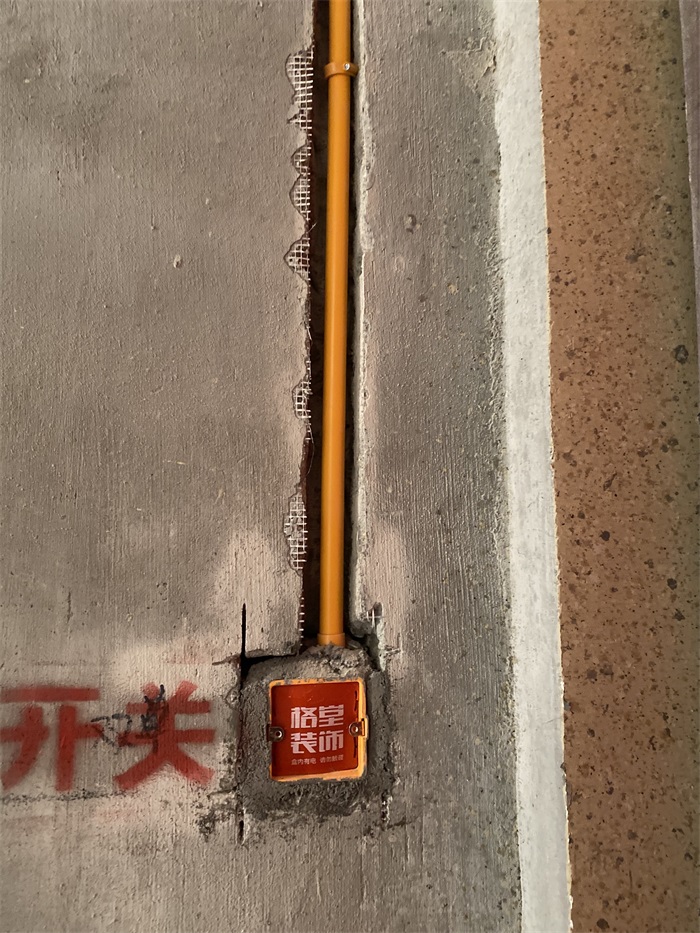

墙面开关离地净高1.3米。

发表于 2022-4-7 15:05:06

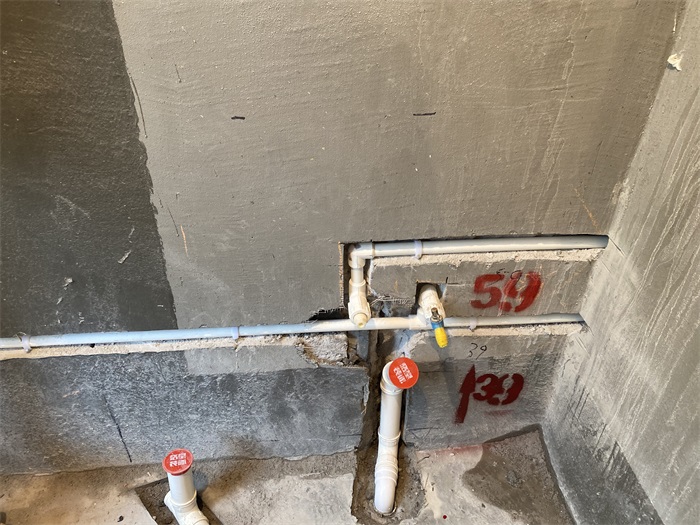

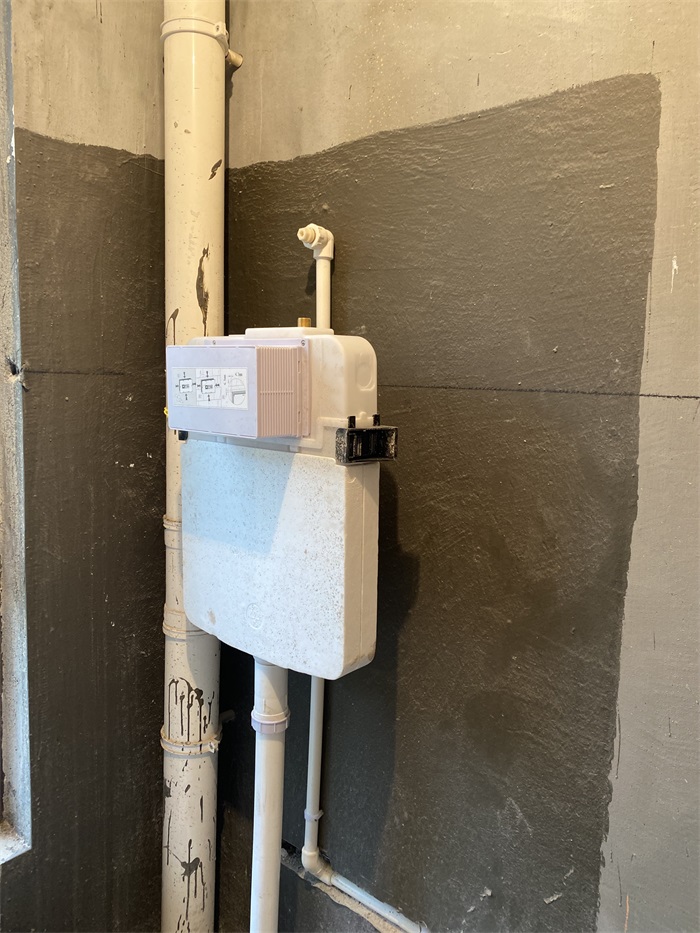

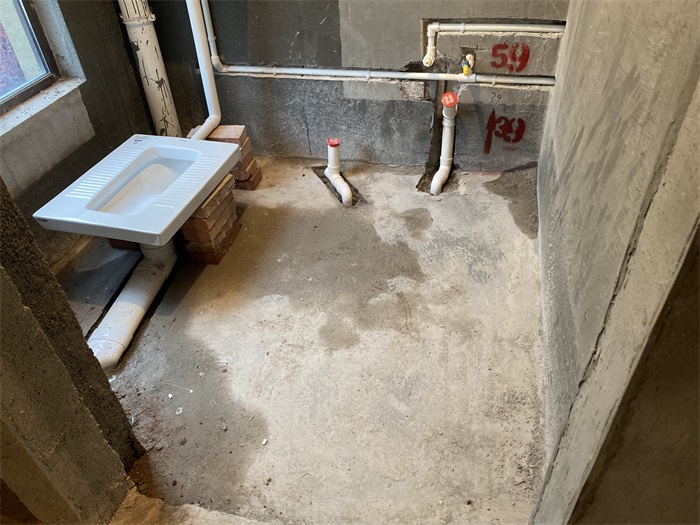

一楼卫生间，柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水，并且下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2022-4-7 15:06:41

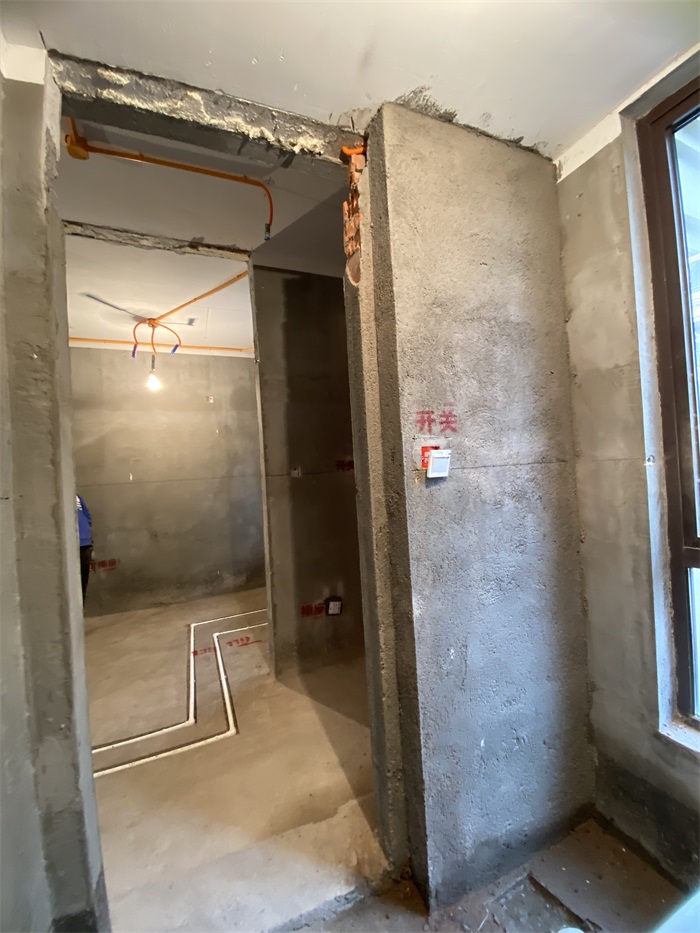

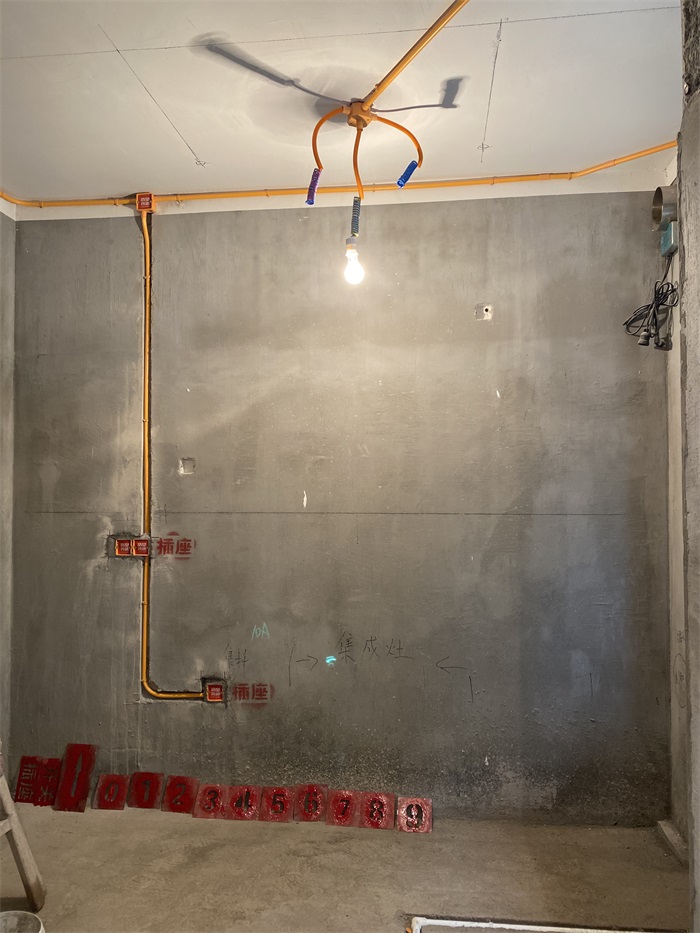

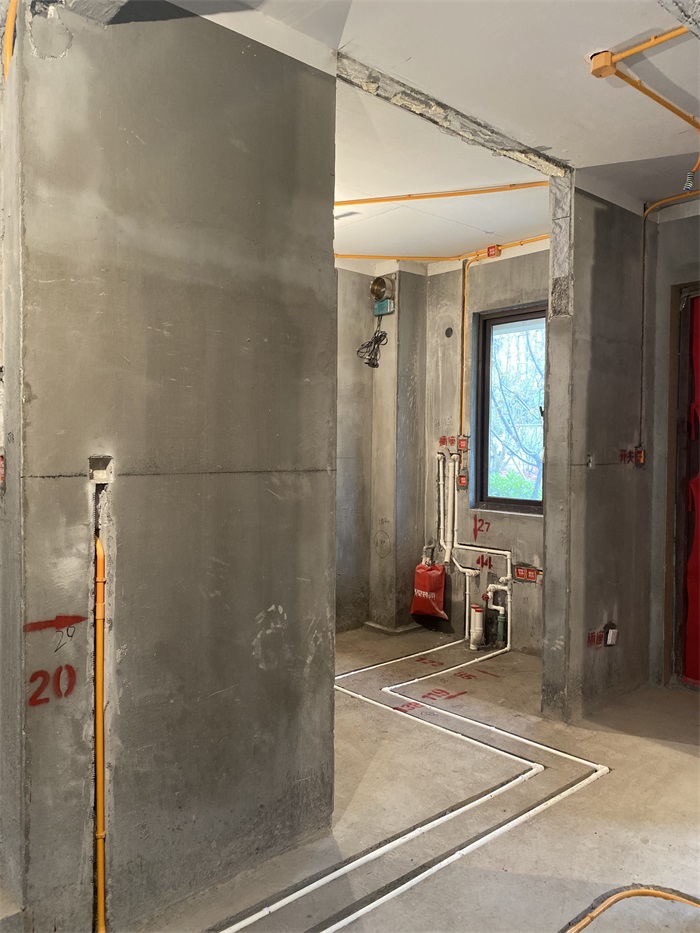

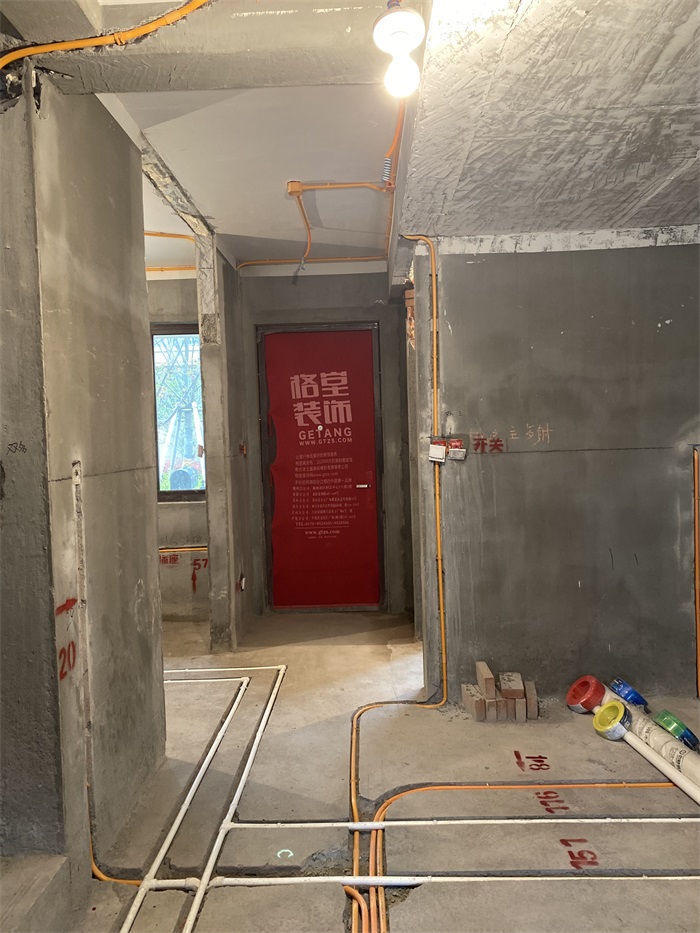

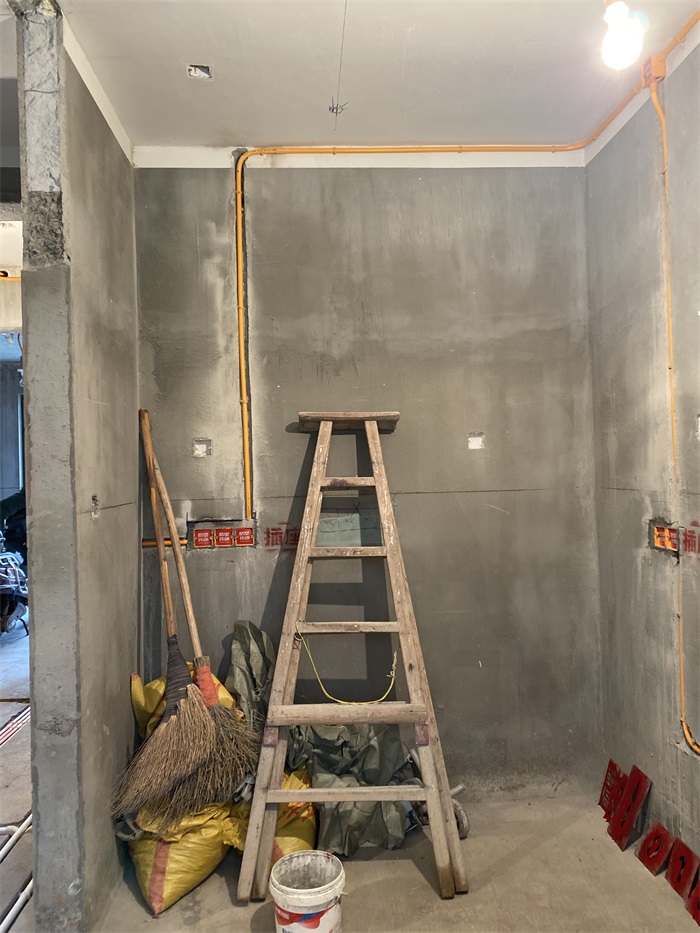

一楼门厅墙面水管和线管，布置横平竖直哦！

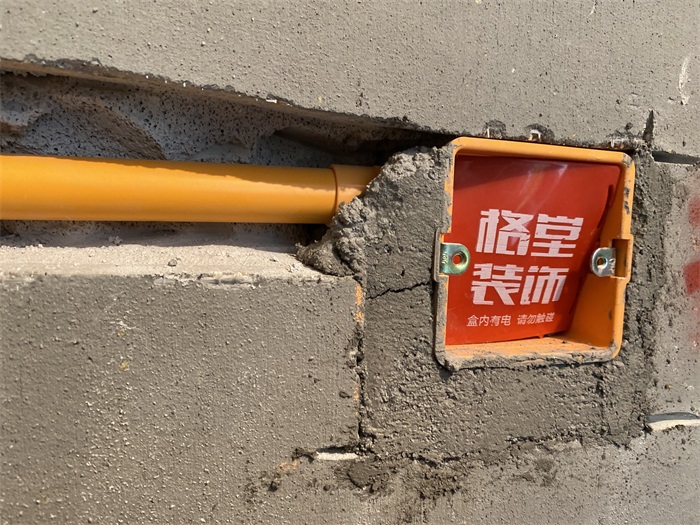

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-4-7 15:10:10

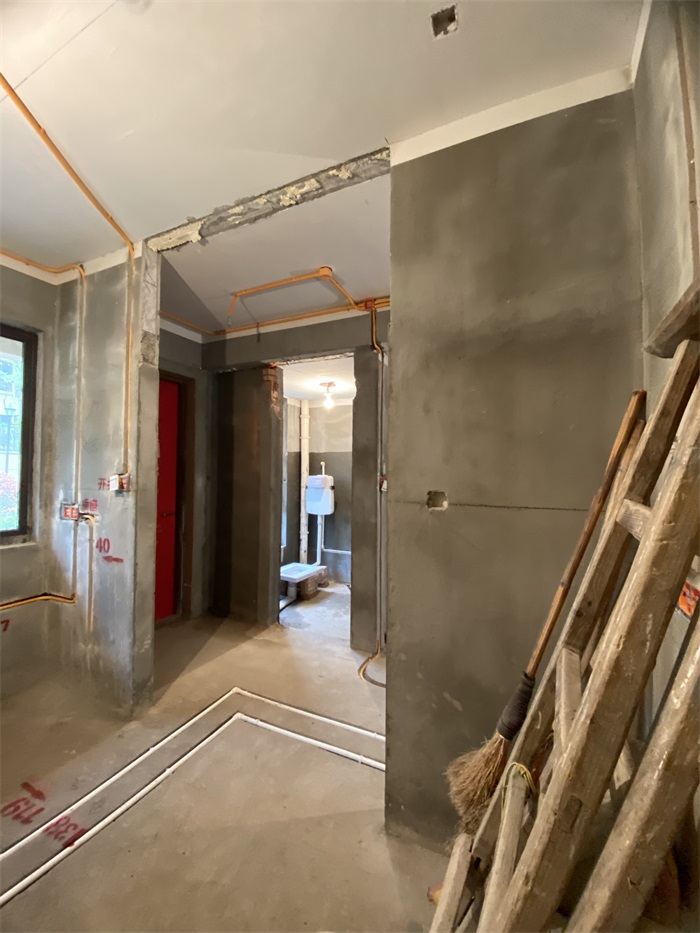

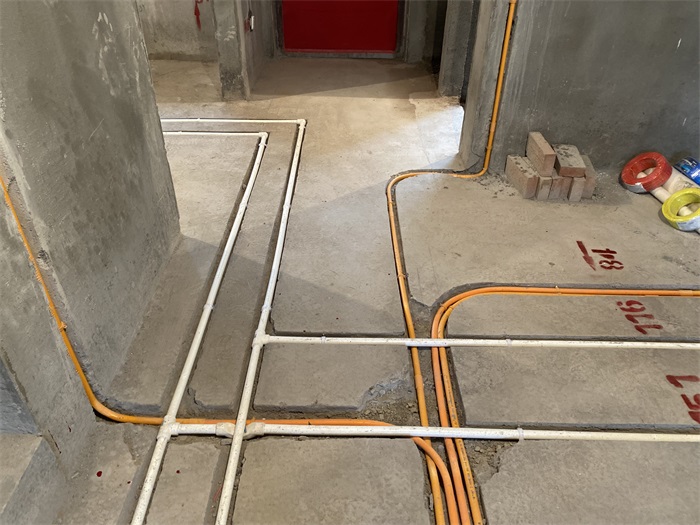

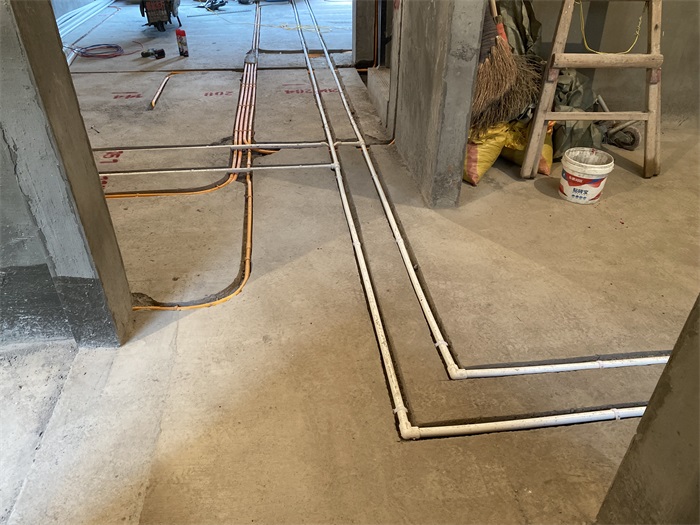

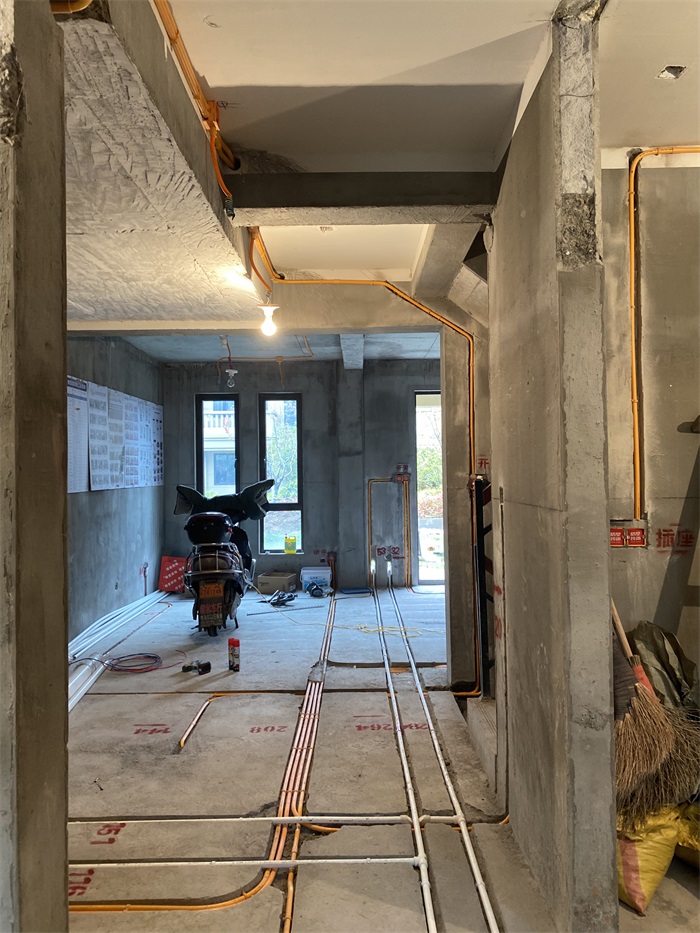

门厅地面线管，并排2根以上每根相隔1厘米水泥砂浆缝，防止地面瓷砖空鼓！

地面水管布置平整，冷热水管布置专业规范，左热右冷、上热下冷。

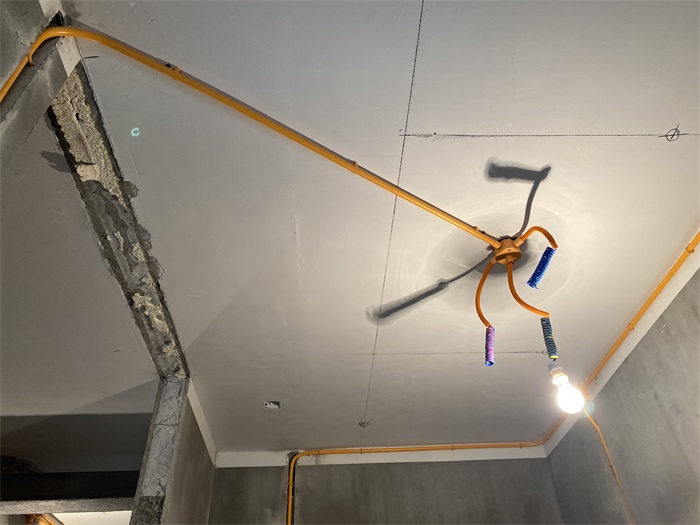

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-4-7 15:14:04

本帖最后由格堂飞飞于 2022-4-7 15:15 编辑

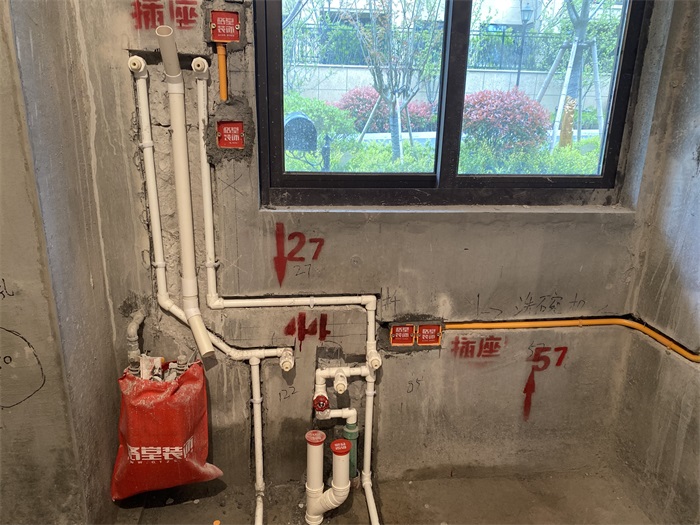

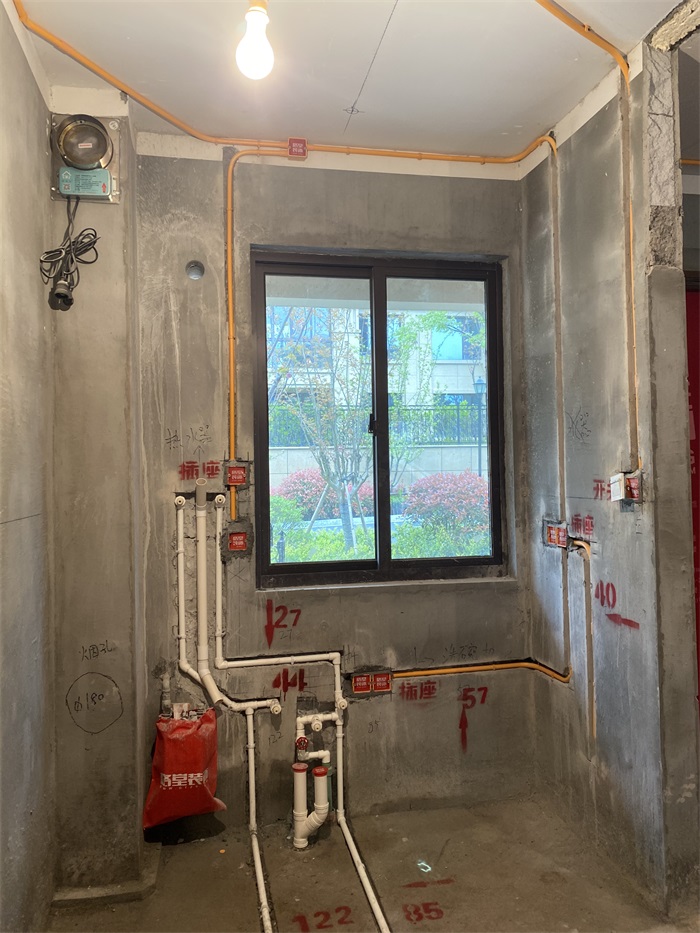

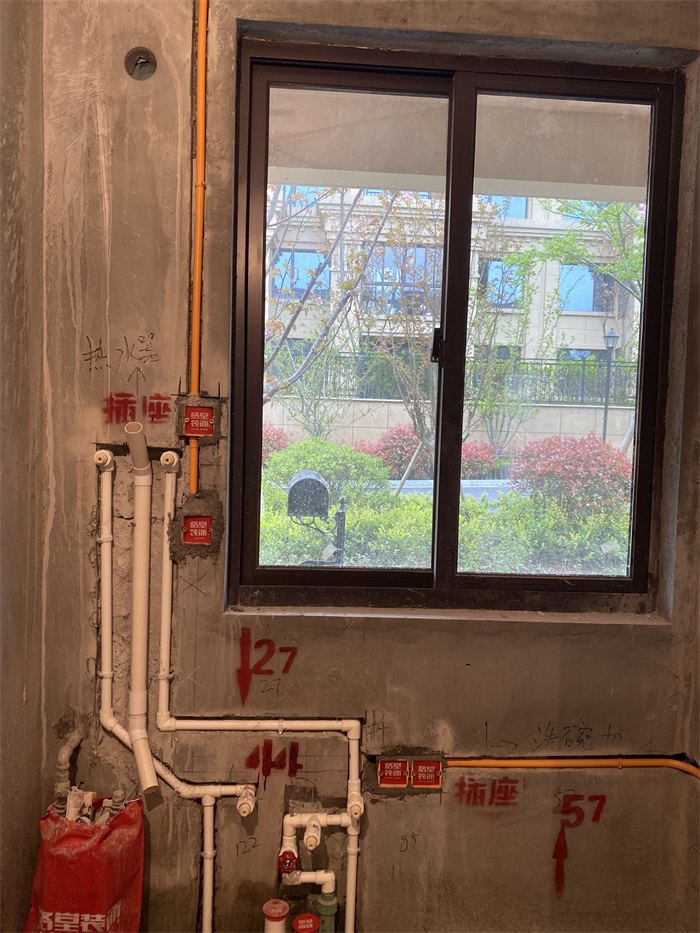

厨房墙面水管下垂式安装，防止后期安装打到水管，并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

墙面开关离地净高1.3米，橱柜插座离地净高1.1米，普通插座离地净高30厘米。

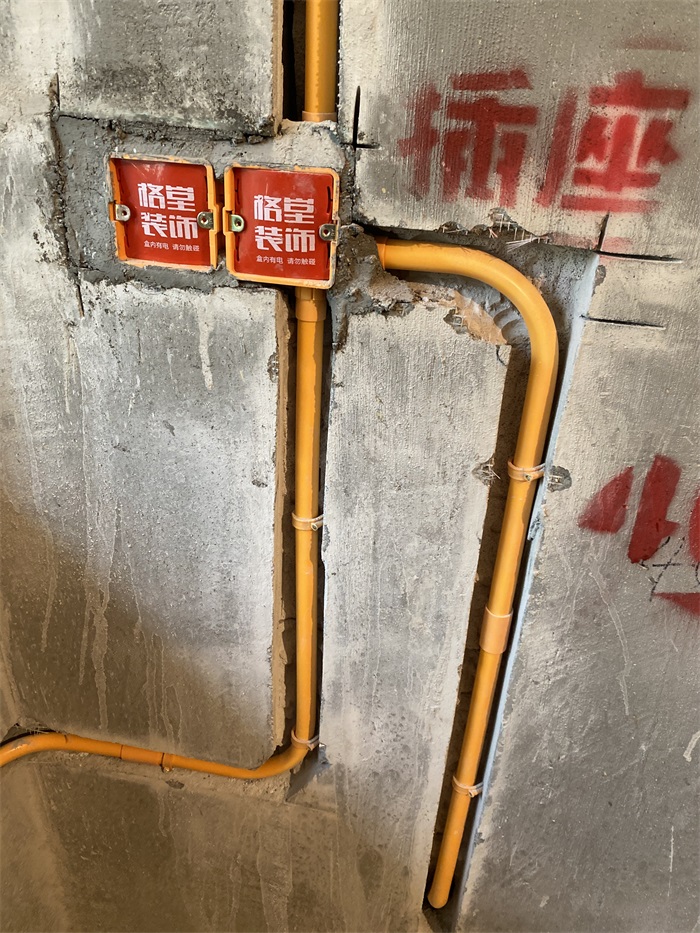

墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

发表于 2022-4-7 15:17:45

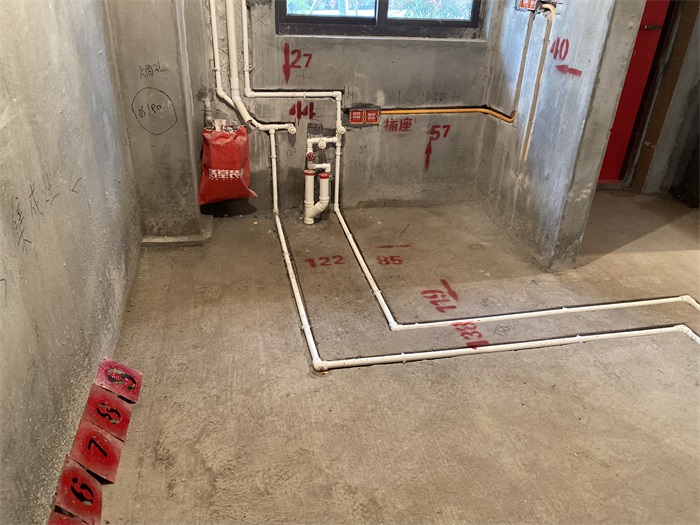

厨房地面水管布置，横平竖直！

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

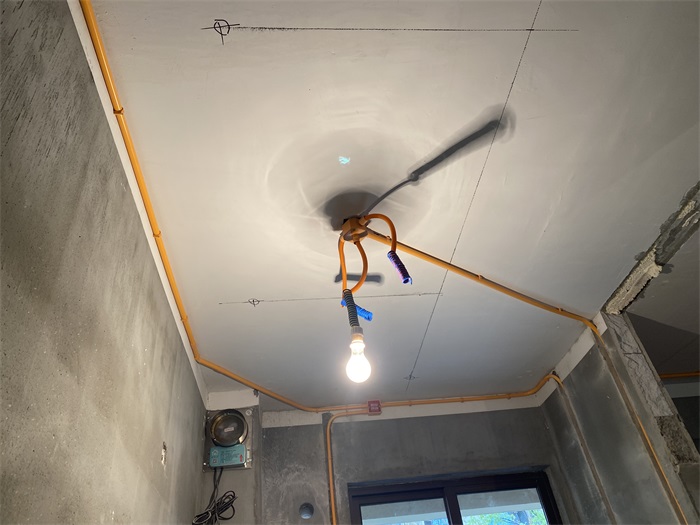

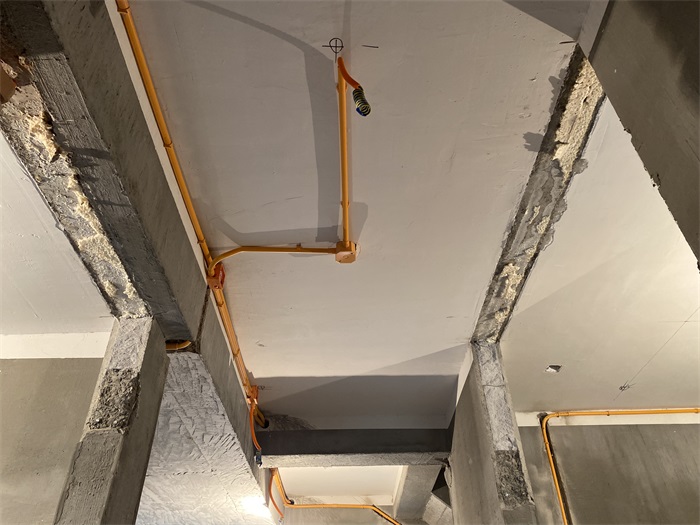

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-4-7 15:22:28

厨房墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落!
