壹号院45-#㎡自然风——格调生活

发表于 2021-10-12 08:55:09

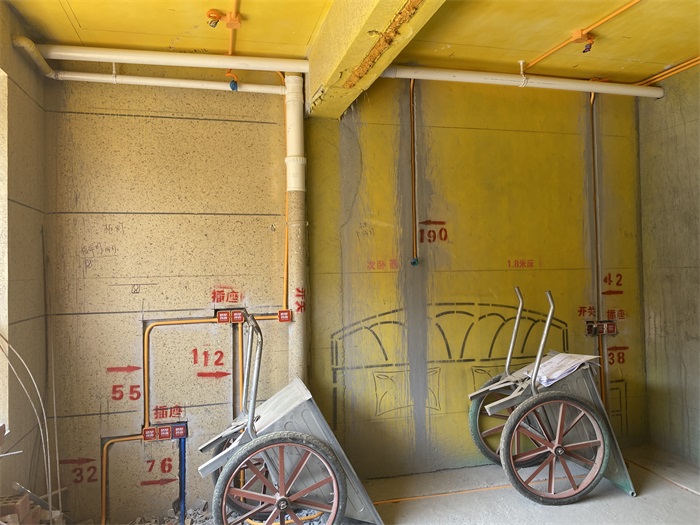

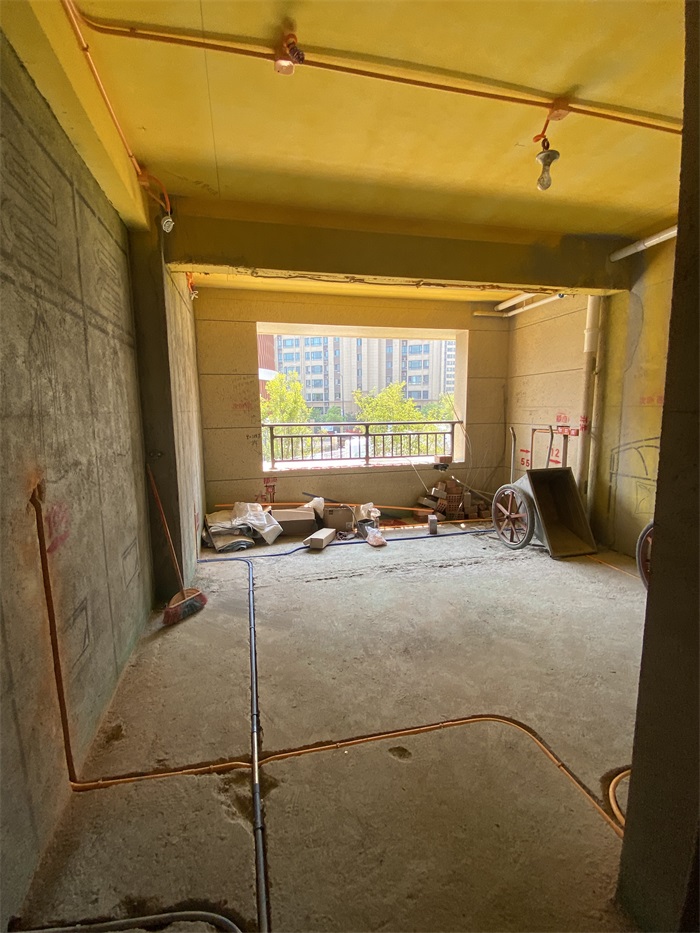

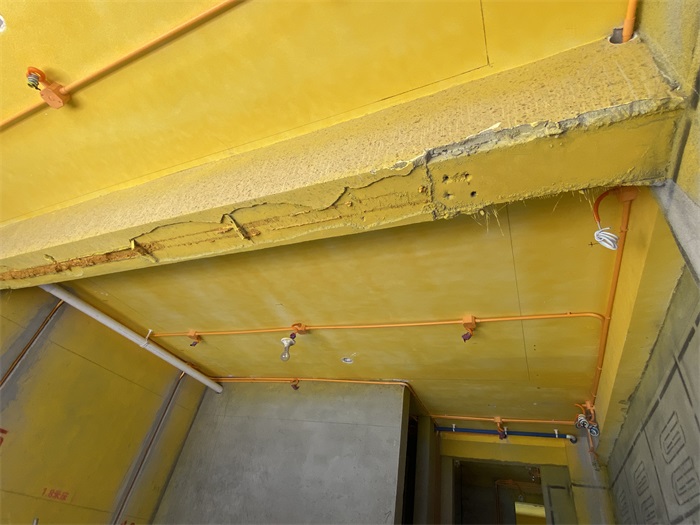

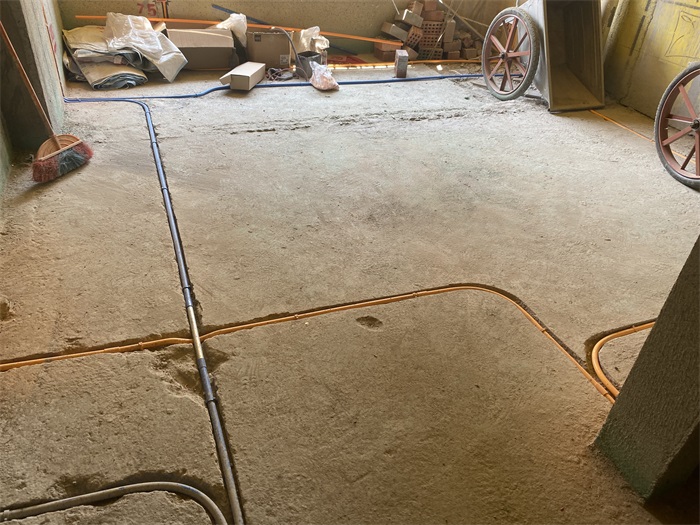

二楼次卧地面线管，强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2021-10-12 08:55:57

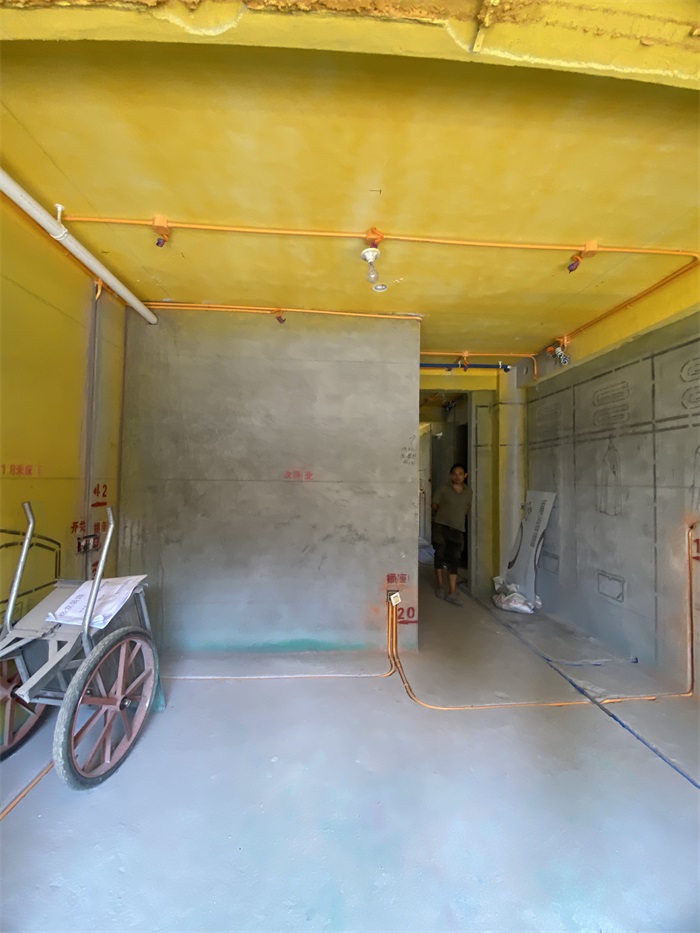

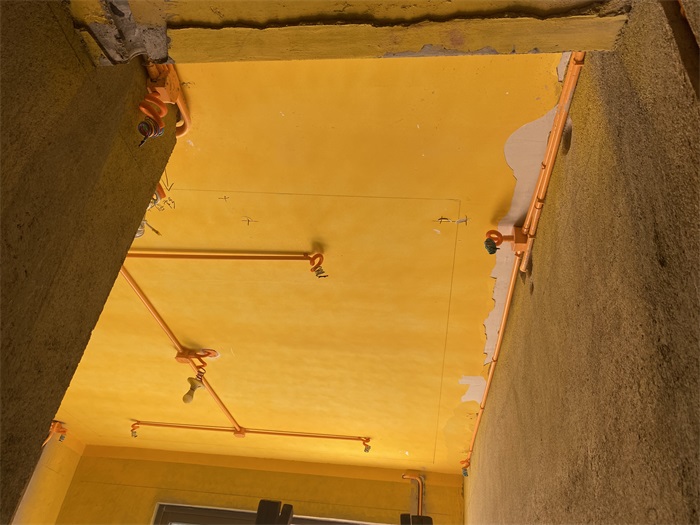

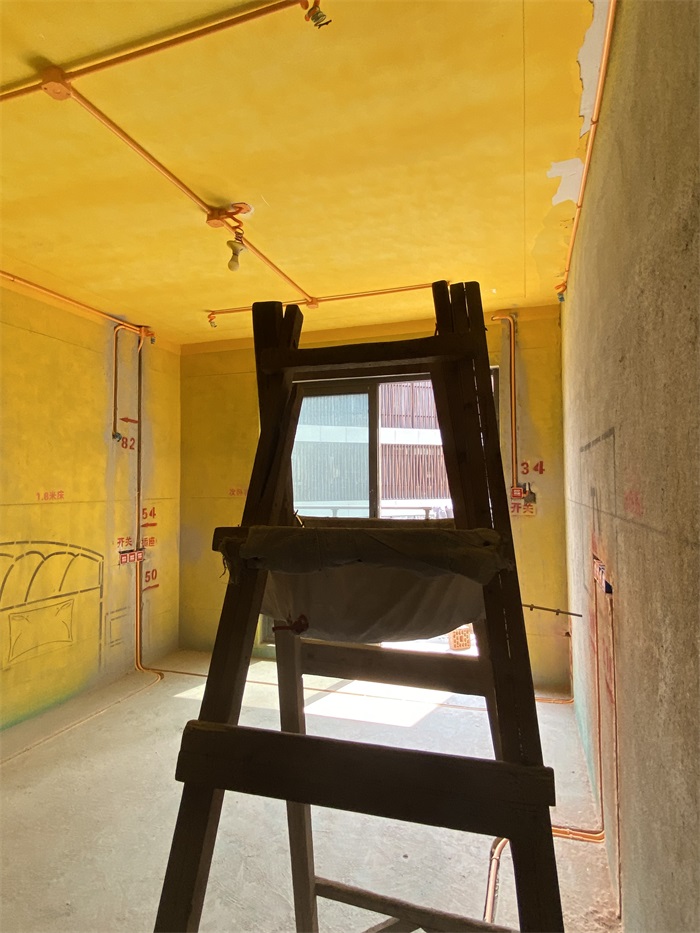

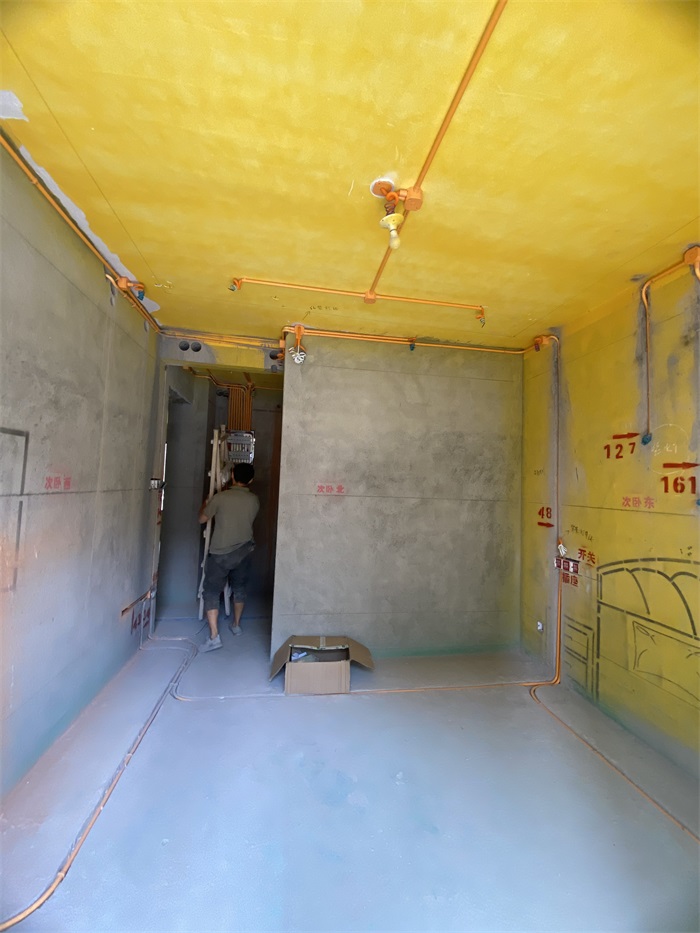

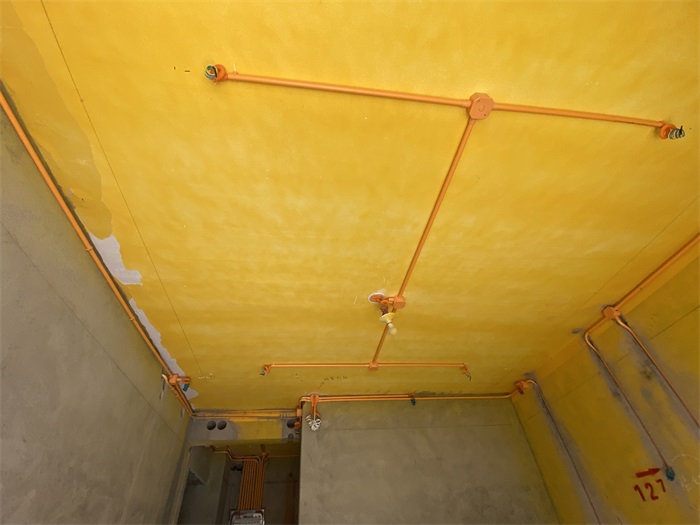

二楼次卧

发表于 2021-10-12 09:03:31

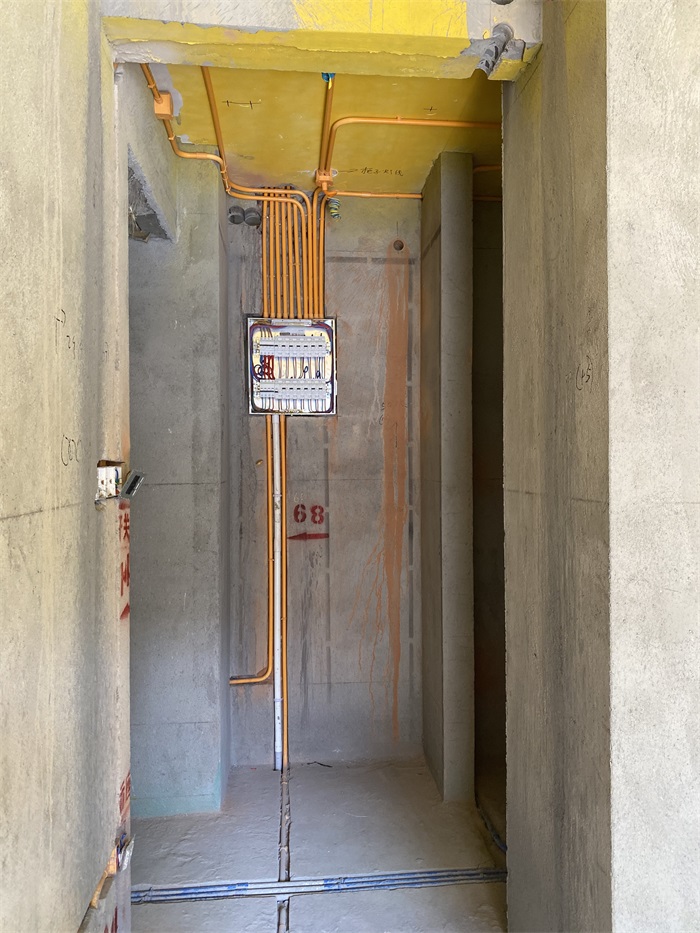

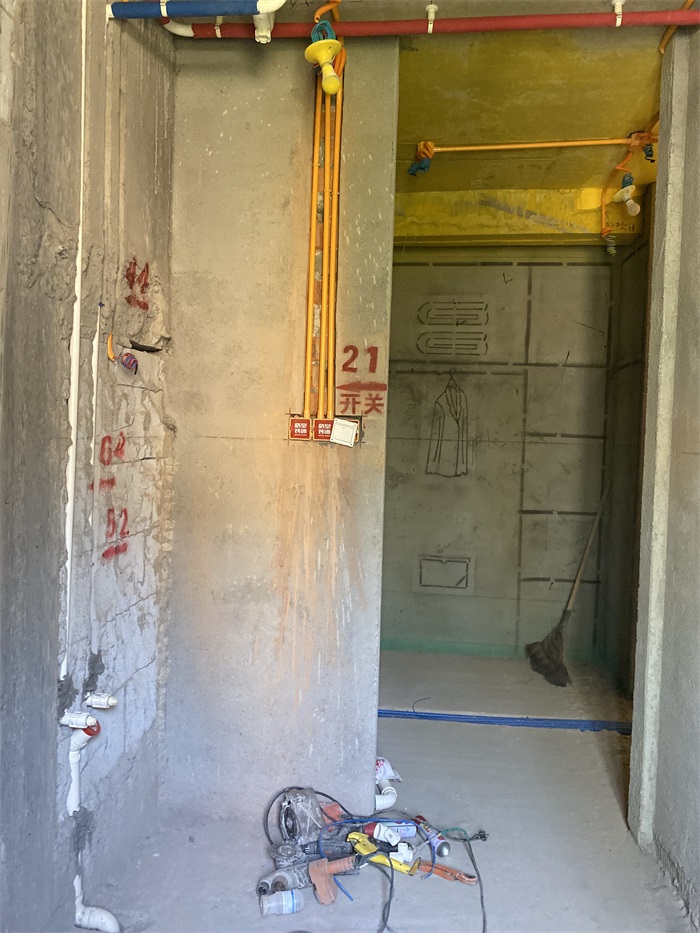

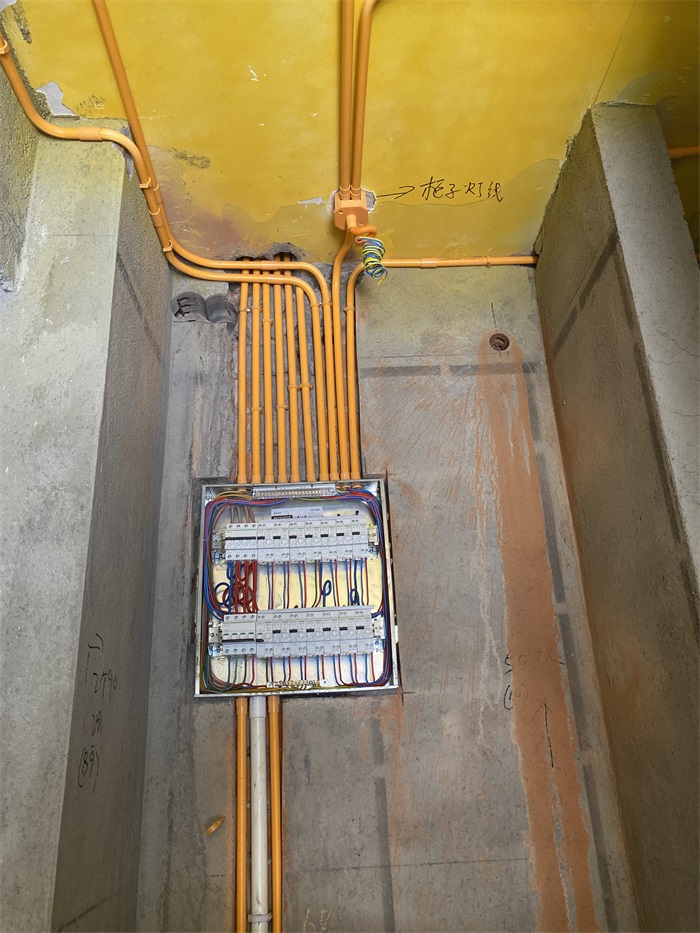

二楼配电箱，开关总闸安装平整。

发表于 2021-10-12 09:04:29

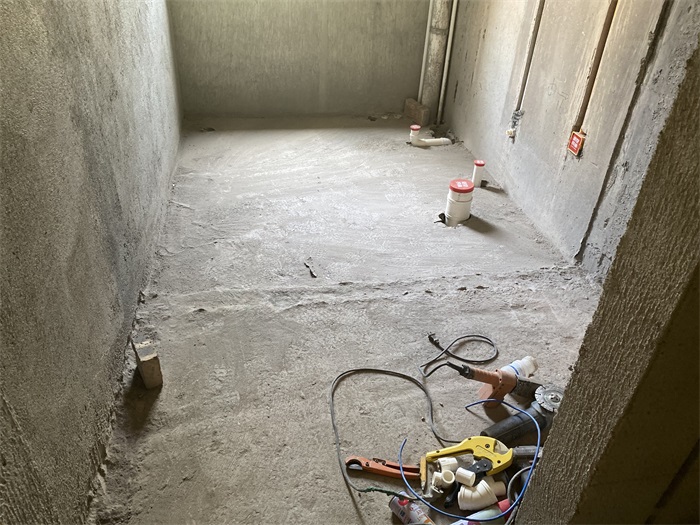

二楼次卫

发表于 2021-10-12 09:05:55

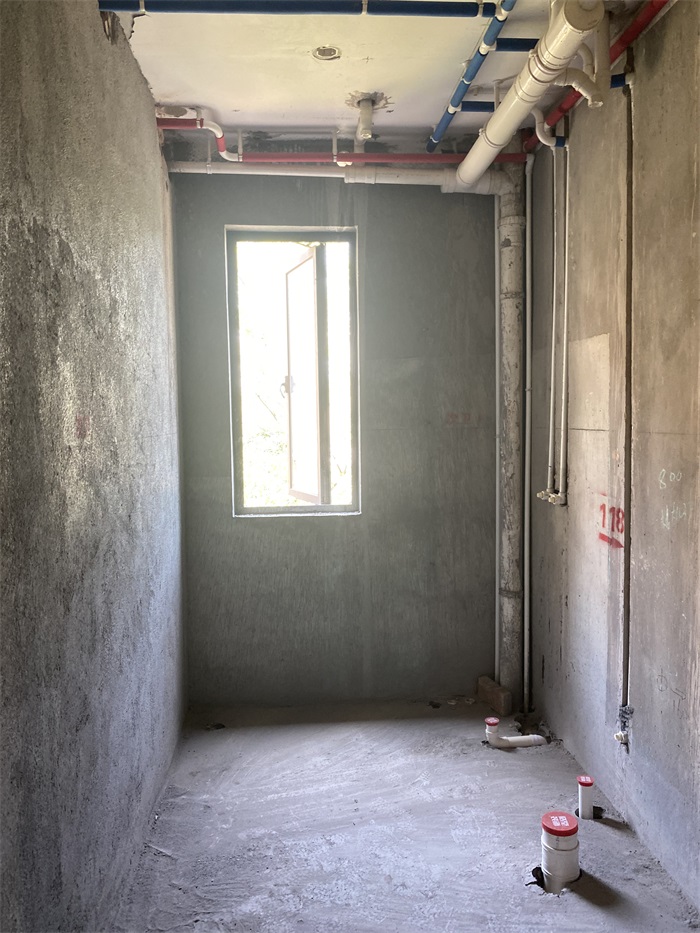

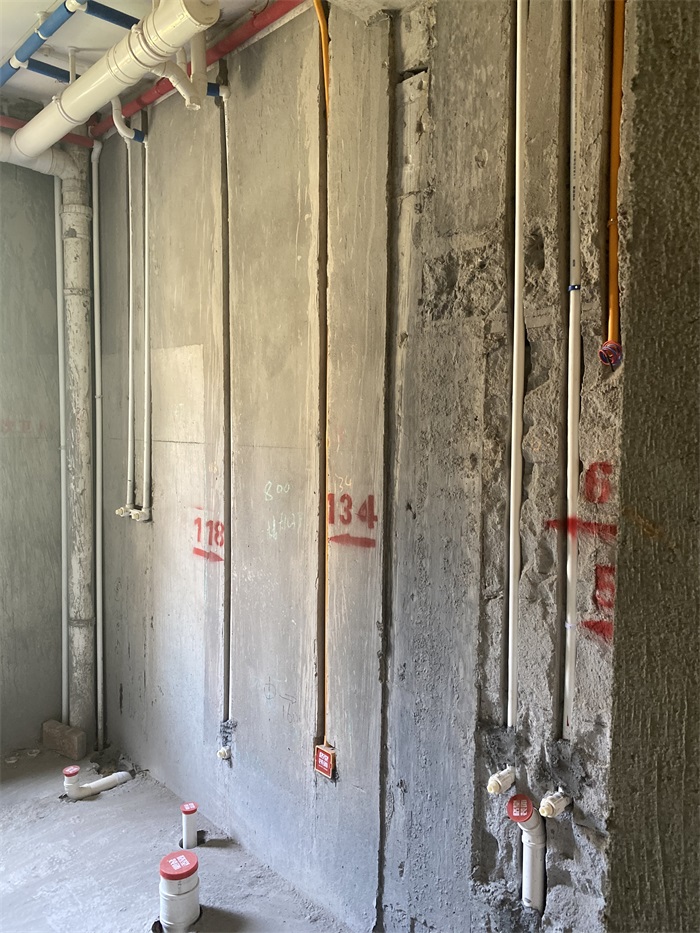

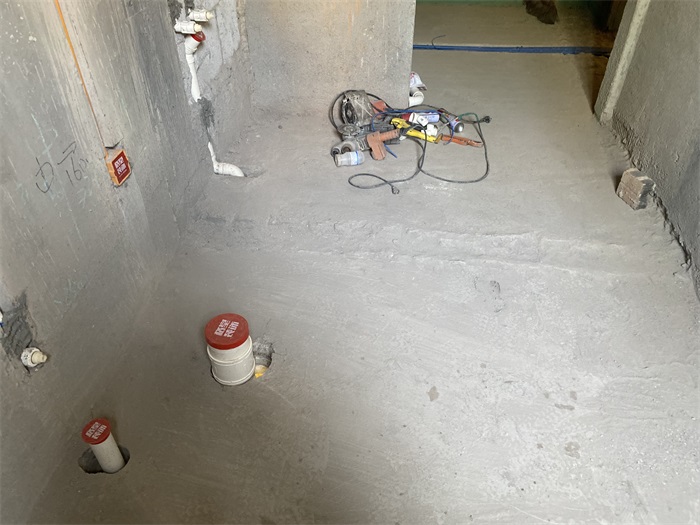

次卫下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

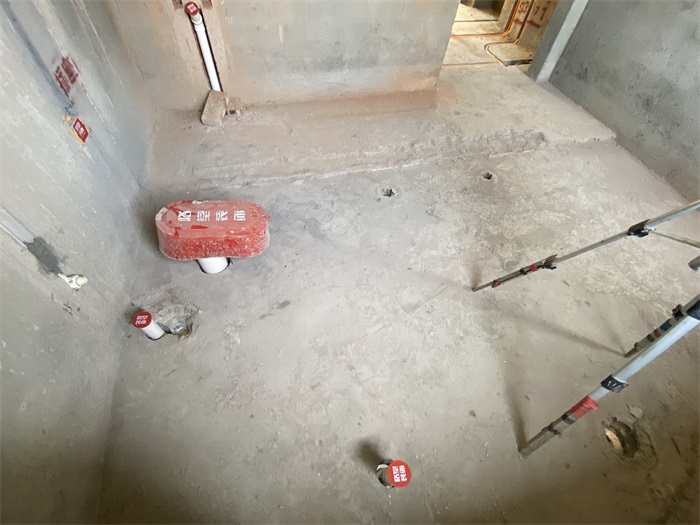

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2021-10-12 09:06:38

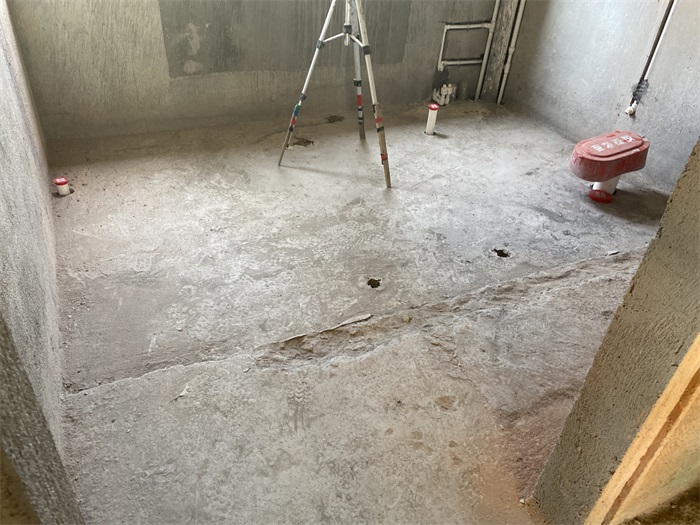

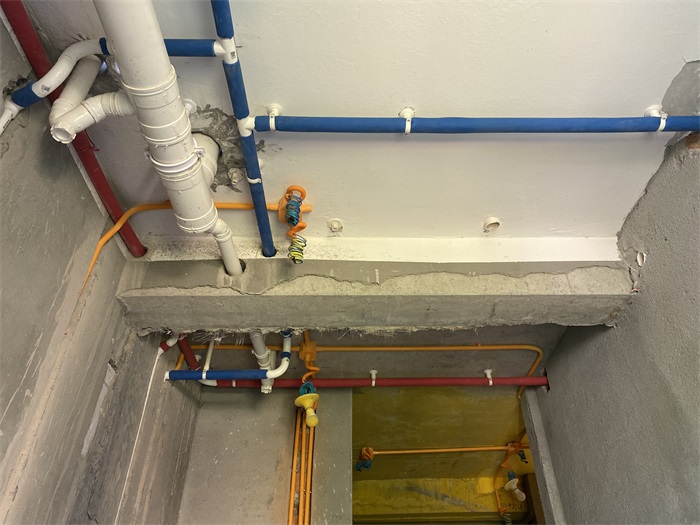

主卫

发表于 2021-10-12 09:07:27

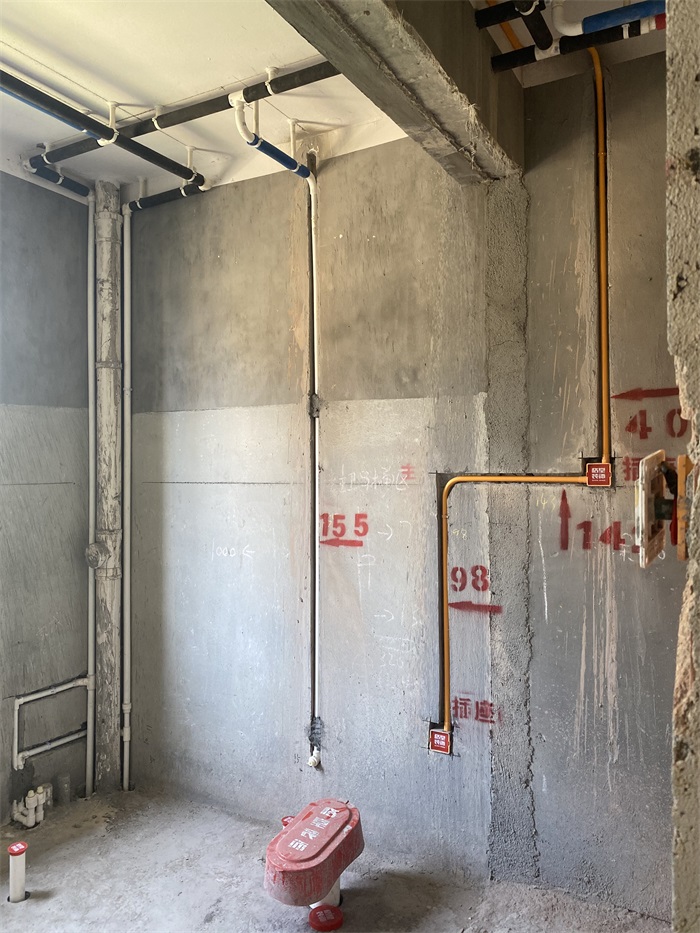

主卫下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

发表于 2021-10-12 09:07:54

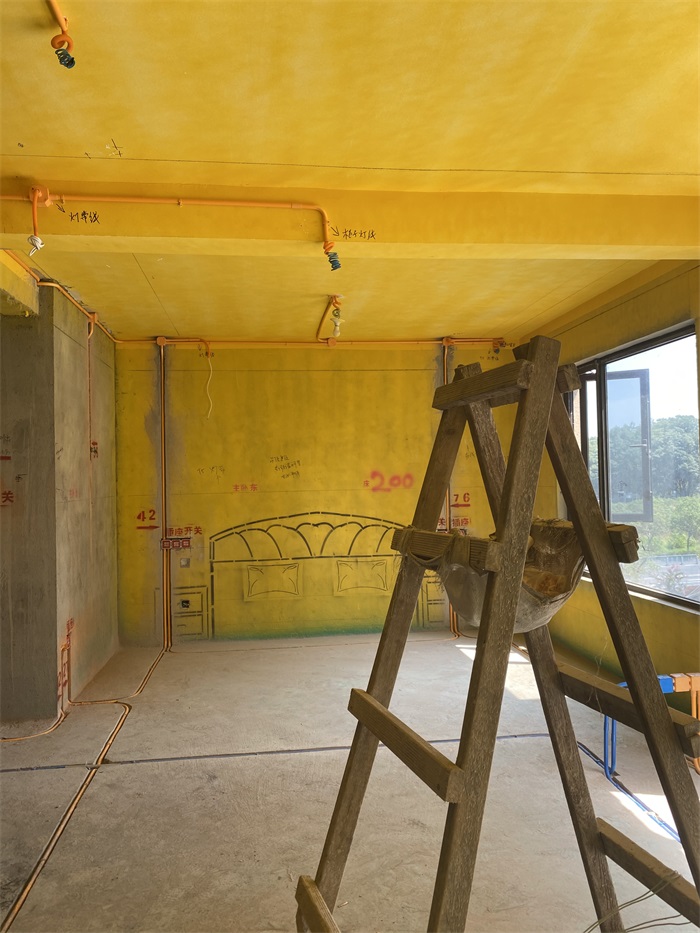

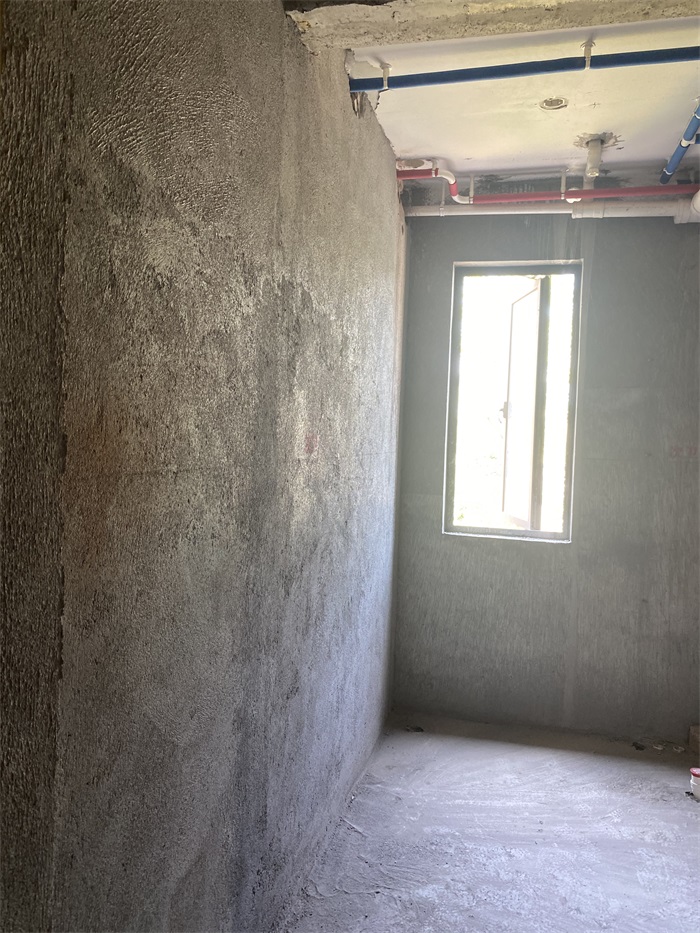

三楼次卧

发表于 2021-10-12 09:08:27

本帖最后由格堂飞飞于 2021-10-12 09:11 编辑

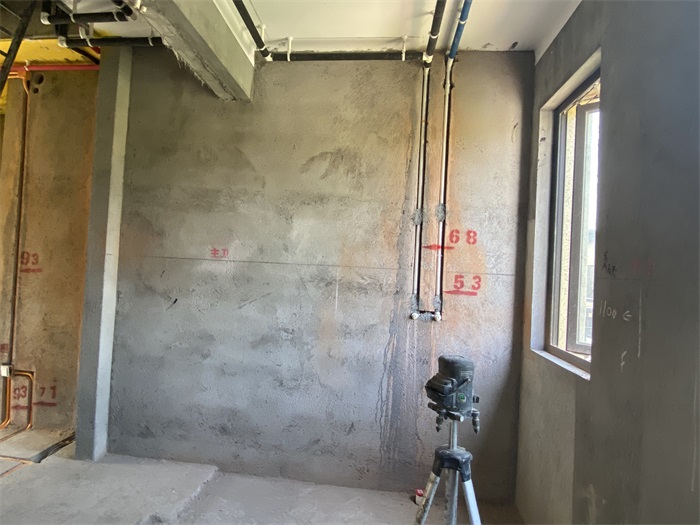

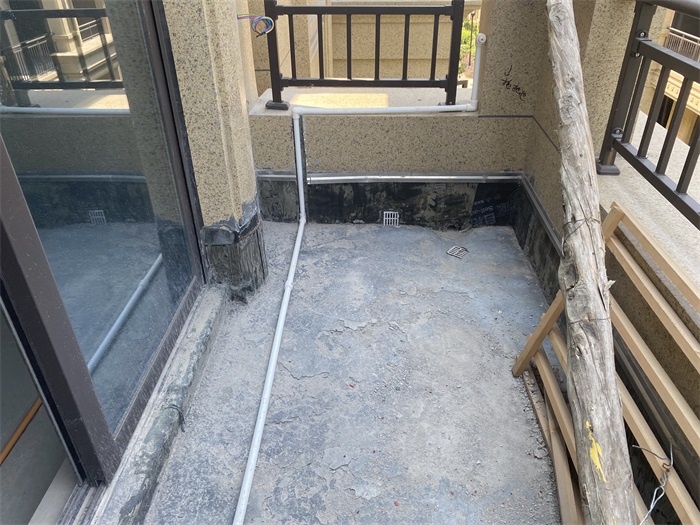

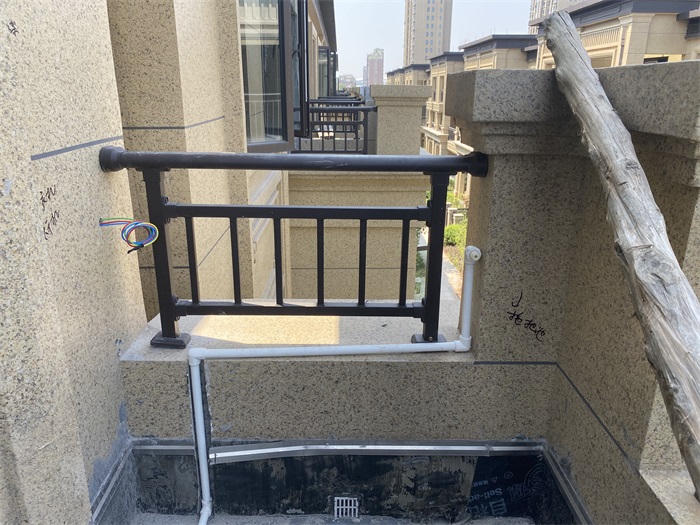

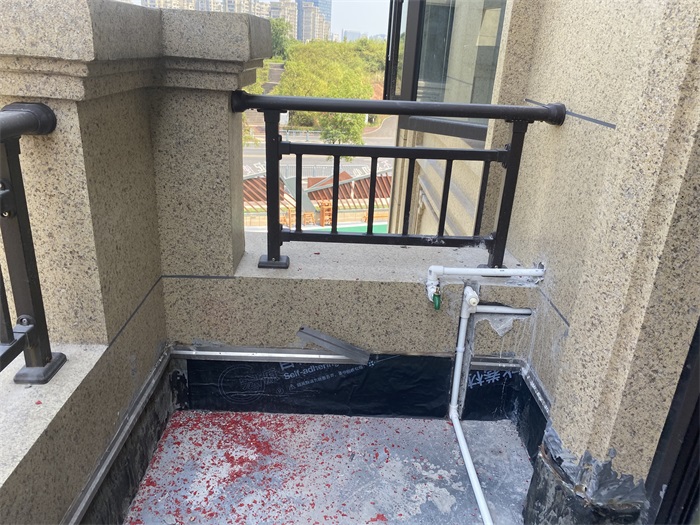

三楼阳台墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2021-10-12 09:14:05

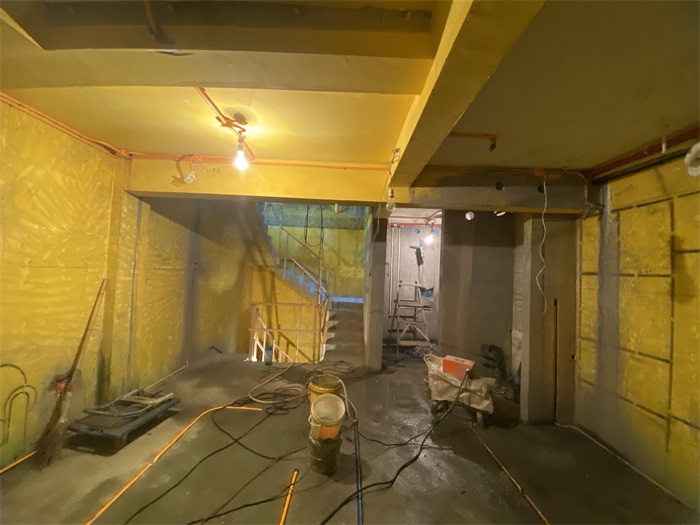

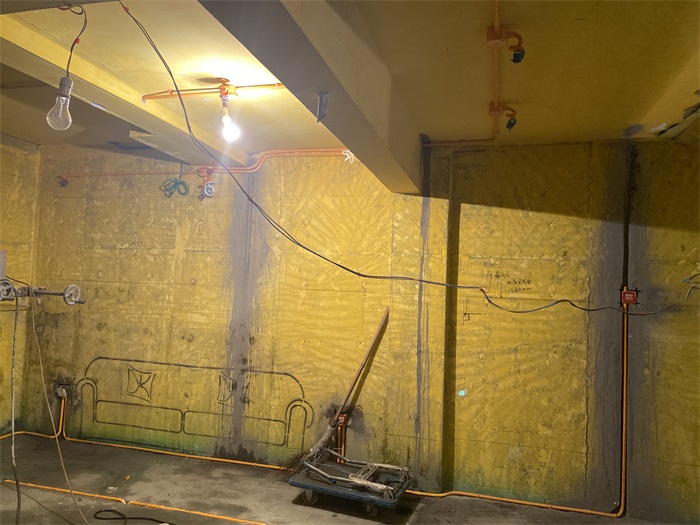

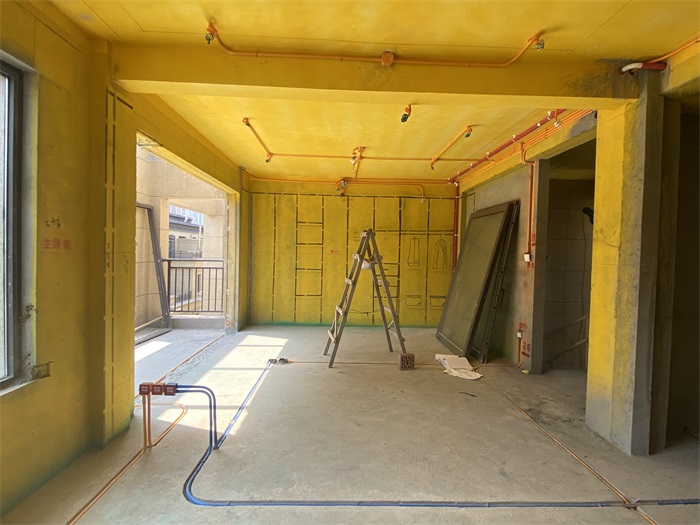

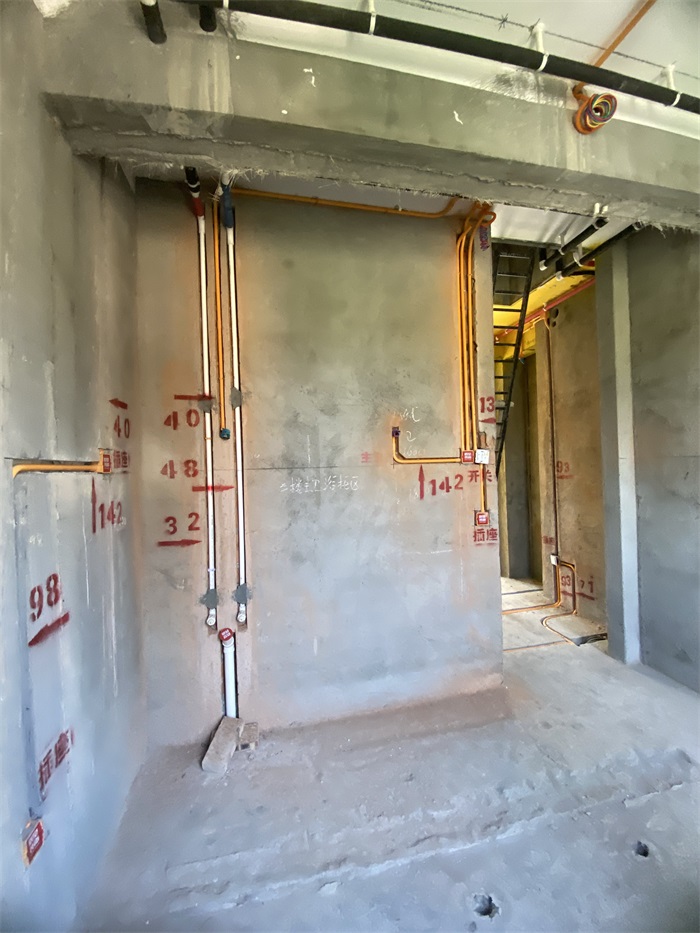

负一楼客厅墙面水管和线管，布置横平竖直！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

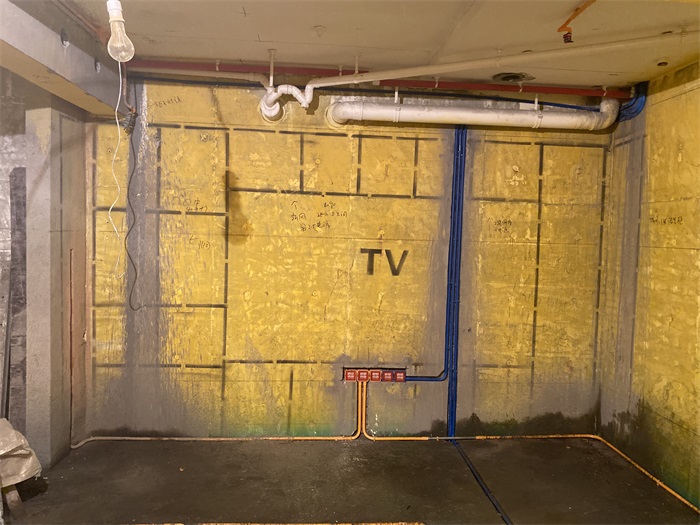

IMG_8402 - 副本.JPG

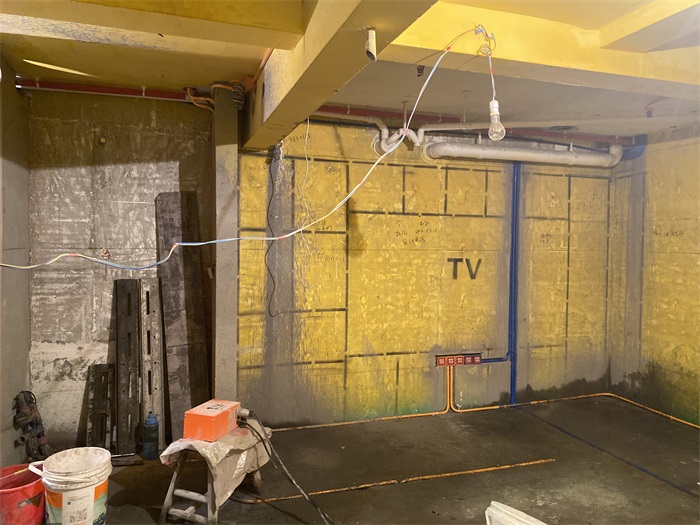

墙面普通插座离地净高30厘米，强弱电线距离30厘米以上，防止信号干扰！
IMG_8401 - 副本.JPG

墙面开关离地净高1.3米。
