壹号院45-#㎡自然风——格调生活

发表于 2021-10-10 11:33:41

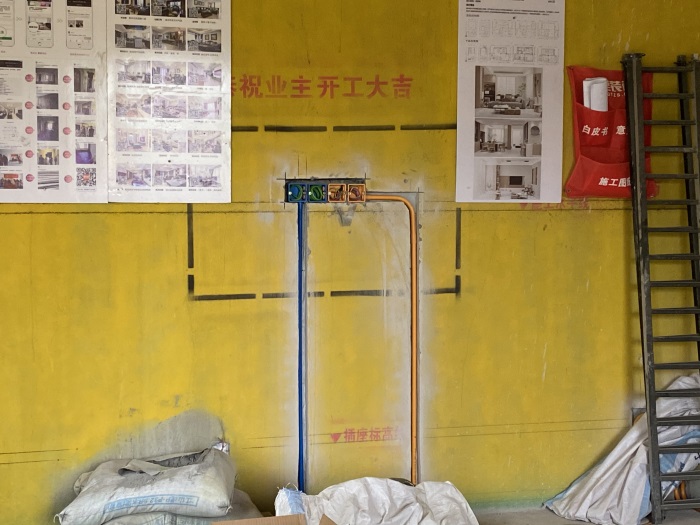

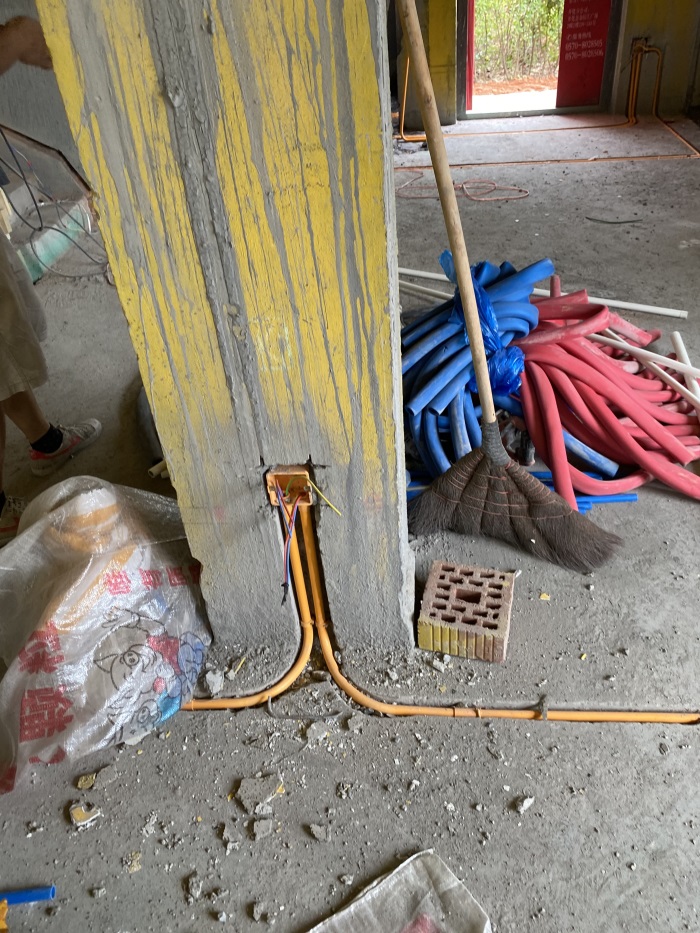

客厅墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-10-10 11:34:20

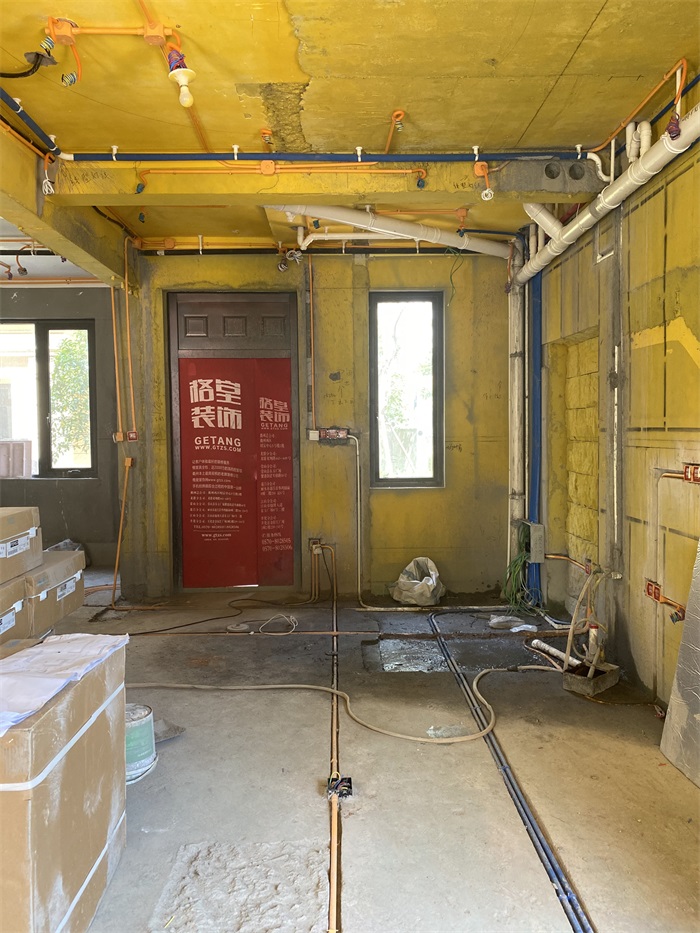

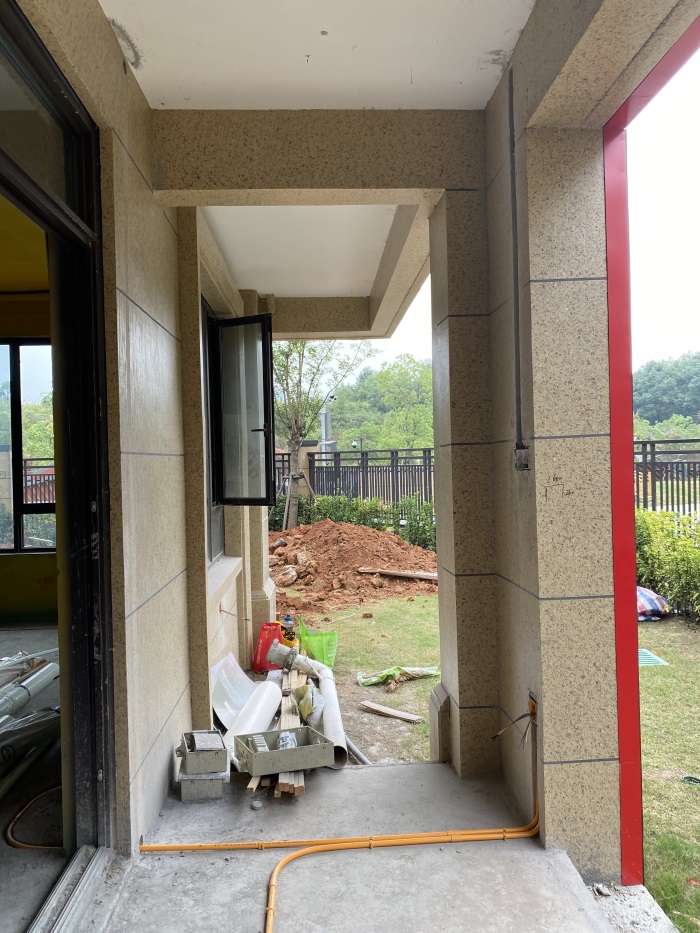

门厅

发表于 2021-10-10 11:34:49

门厅

发表于 2021-10-10 11:36:10

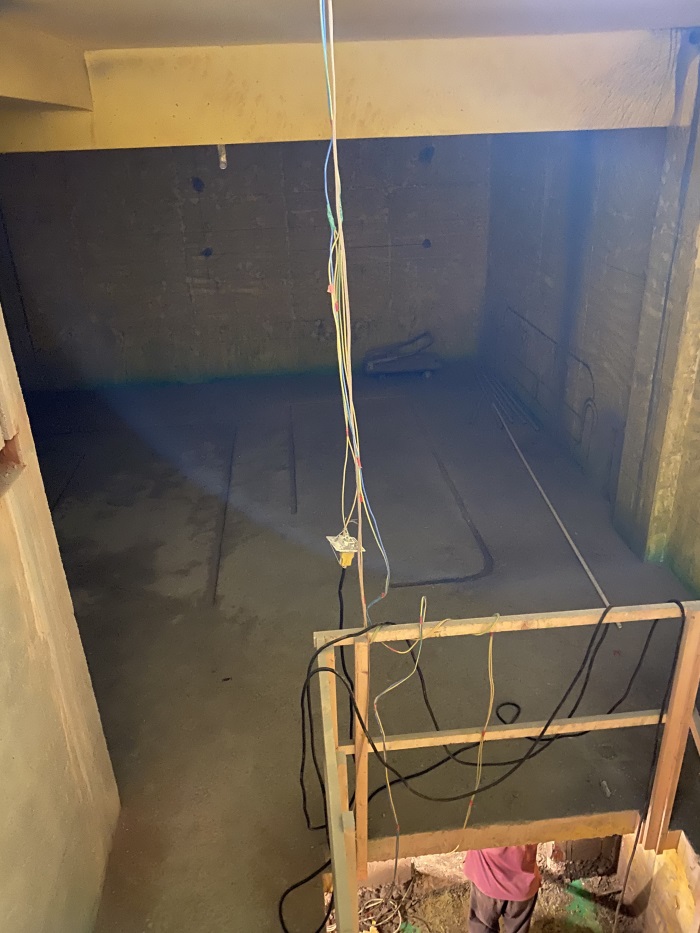

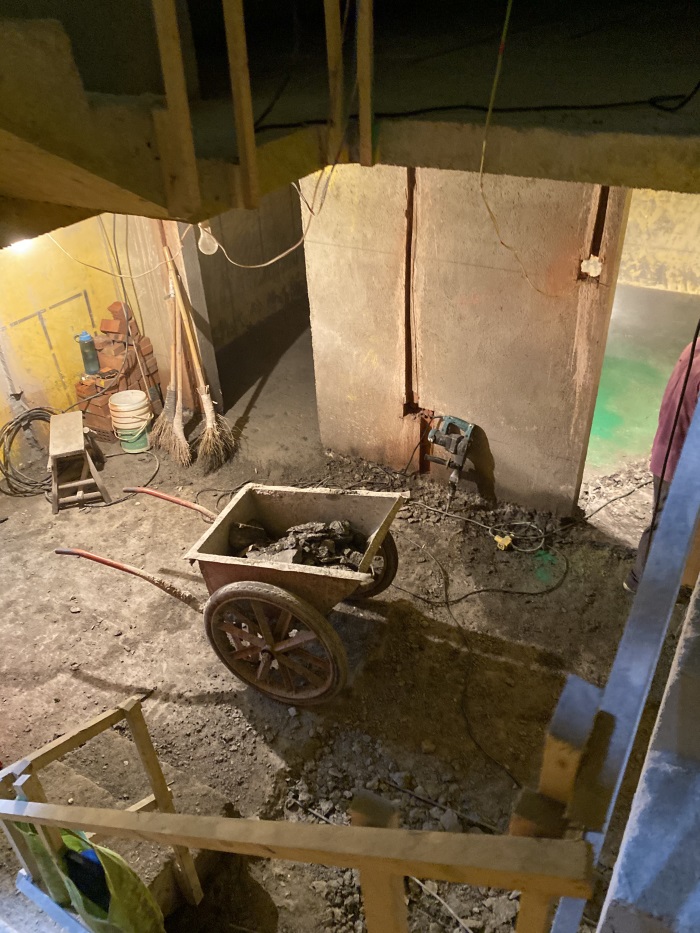

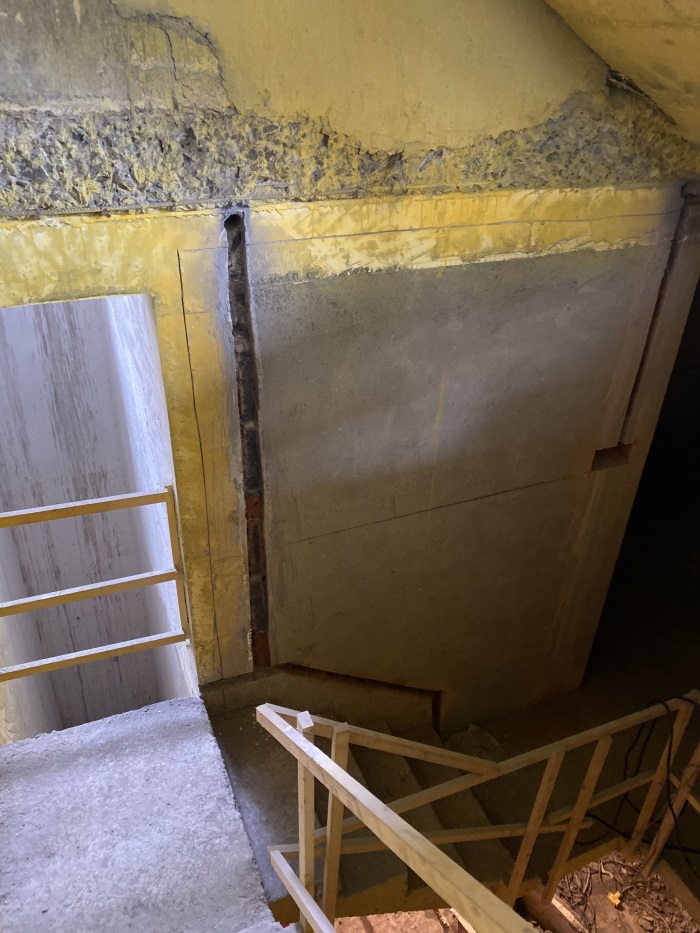

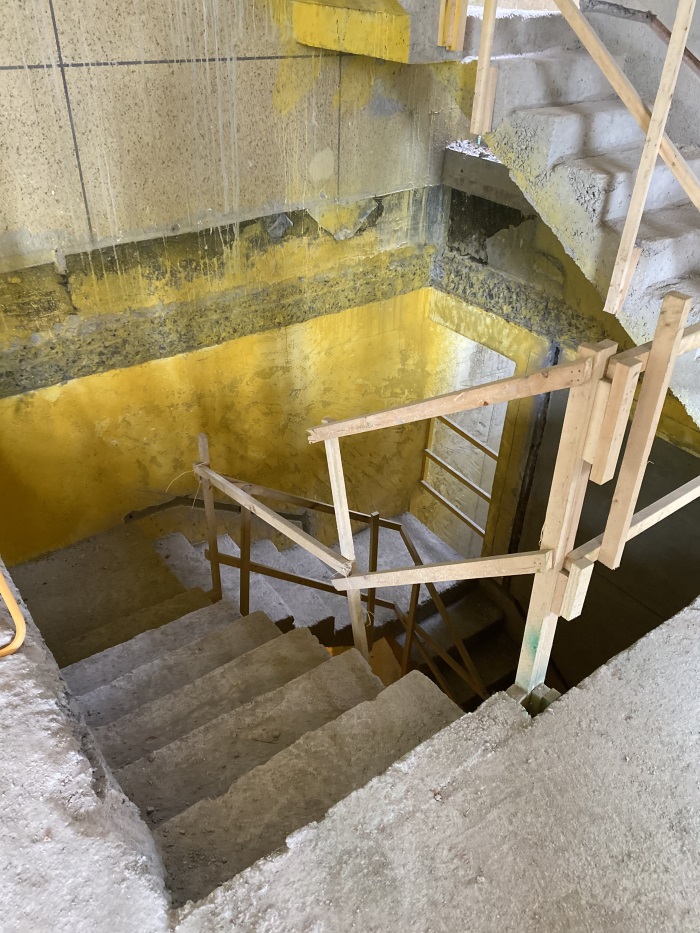

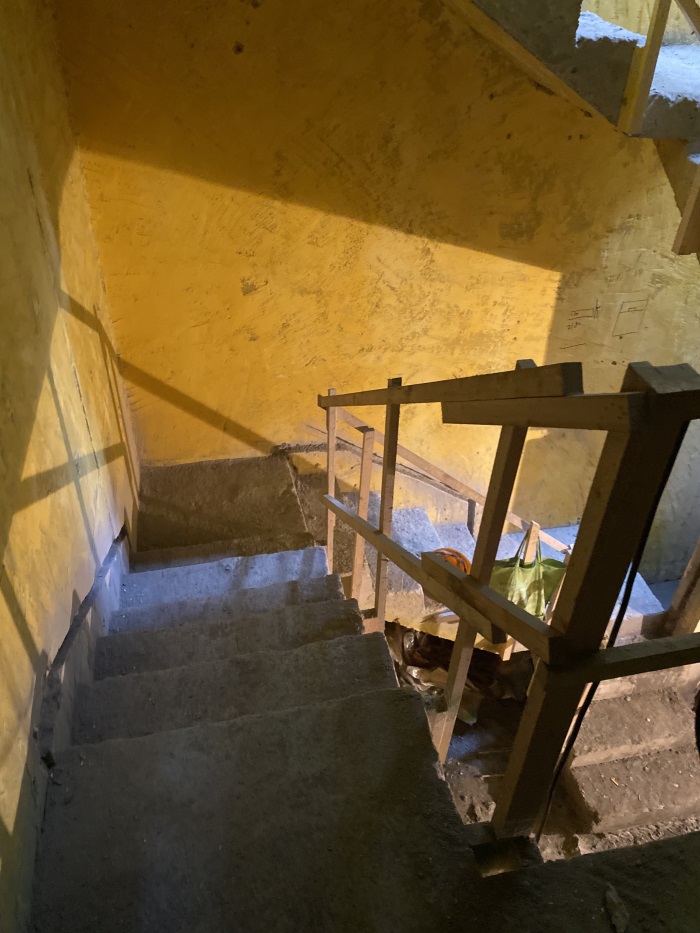

负一楼

发表于 2021-10-12 08:31:01

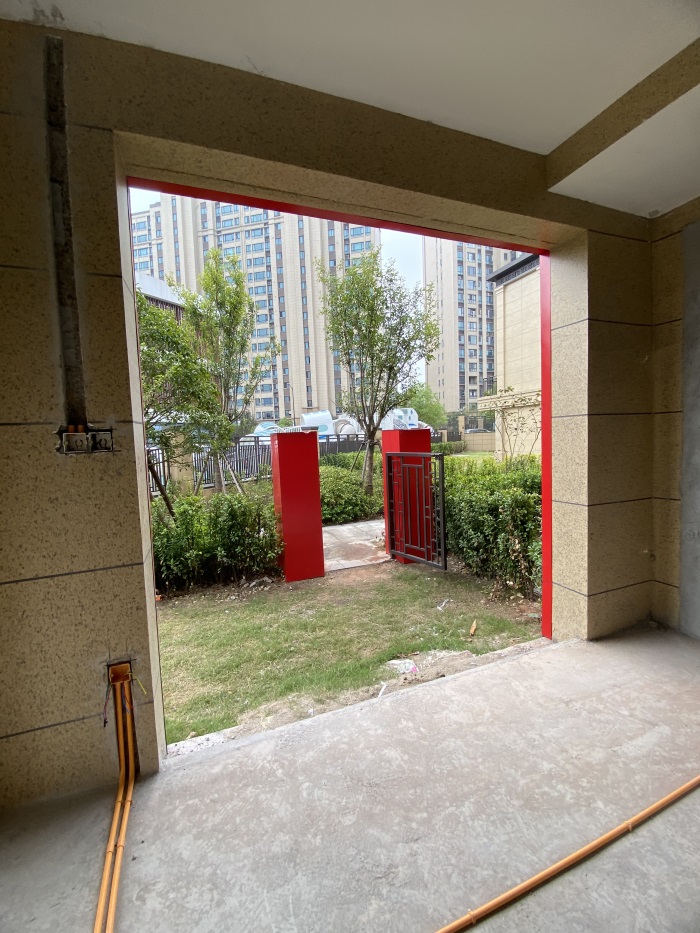

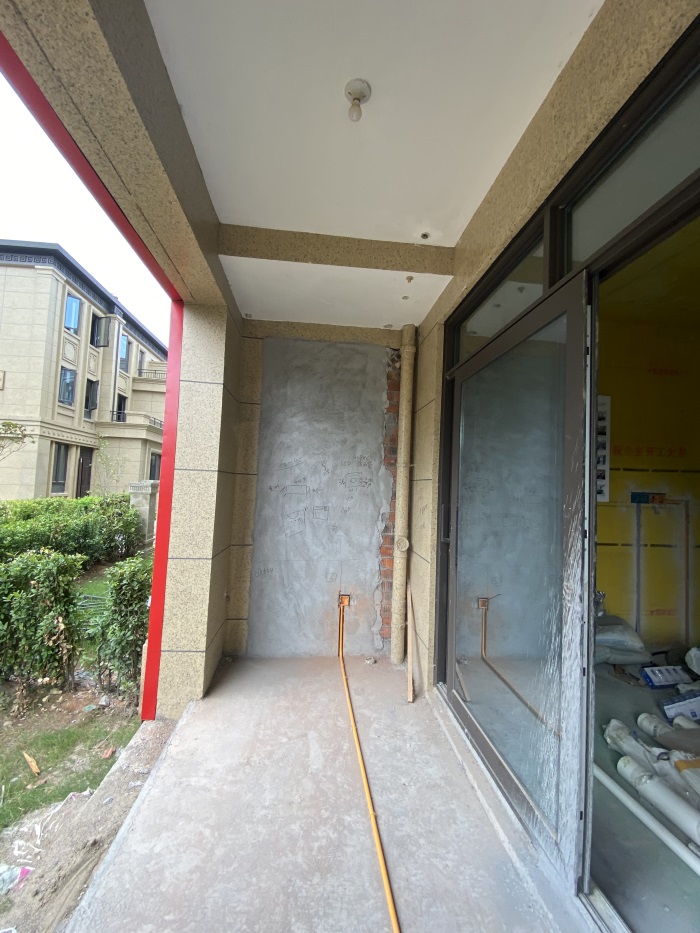

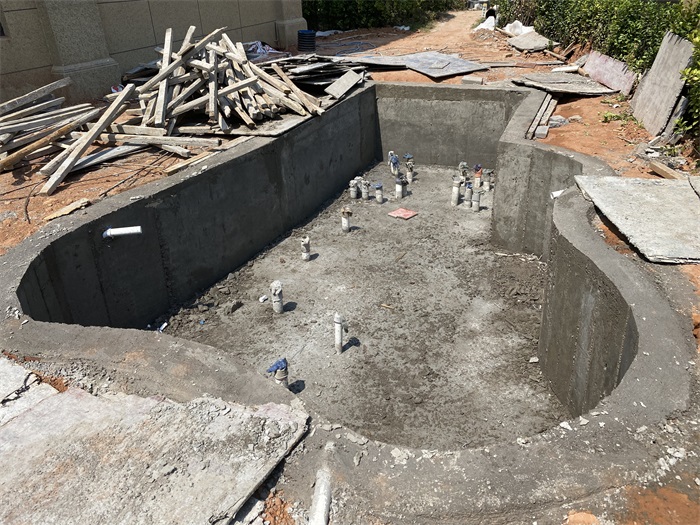

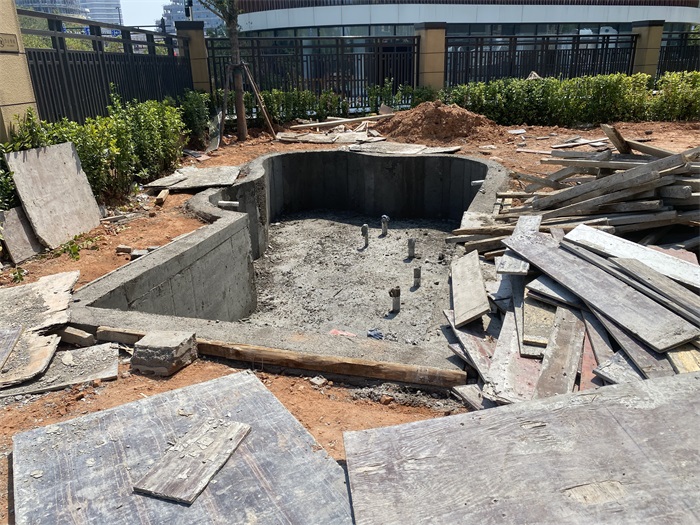

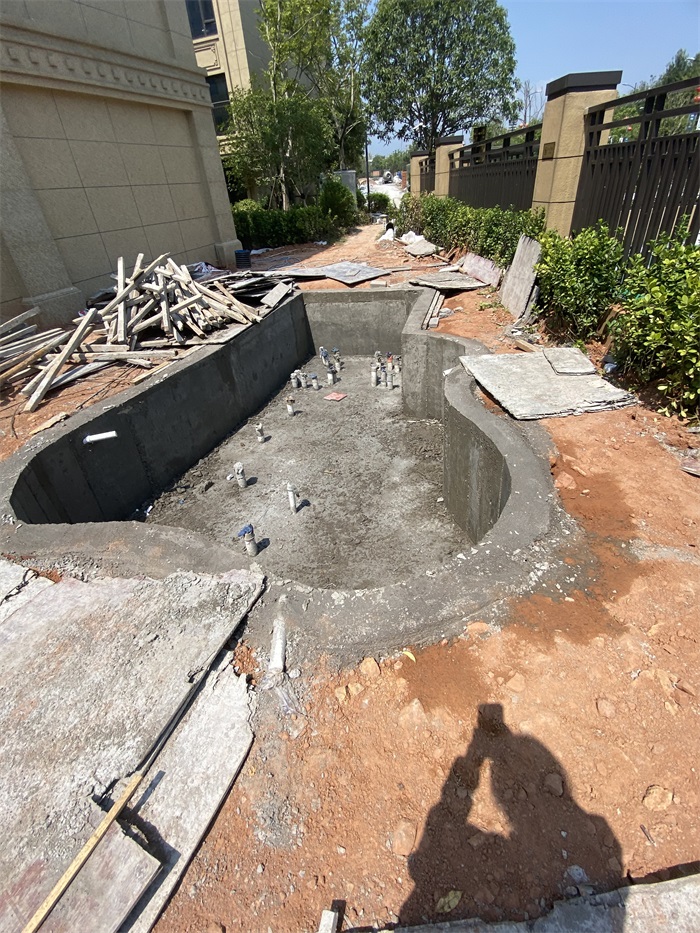

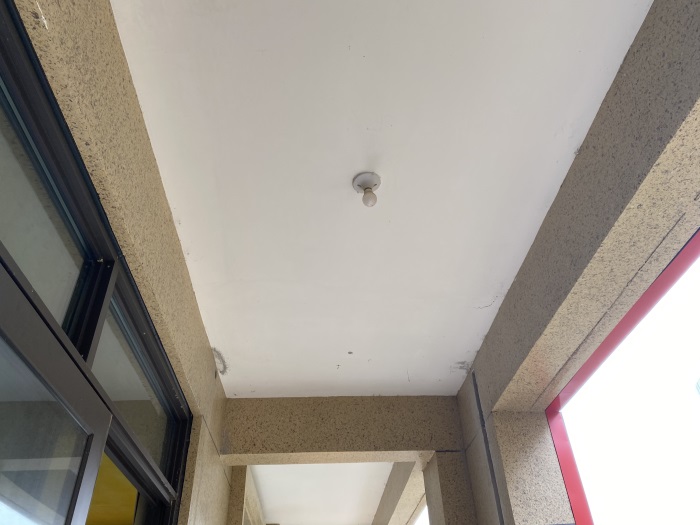

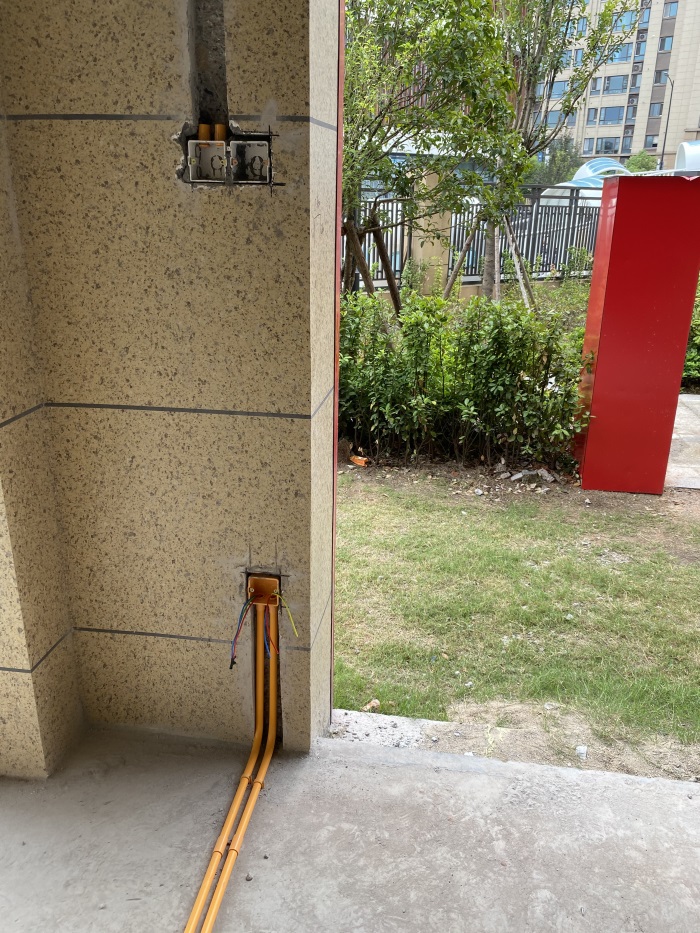

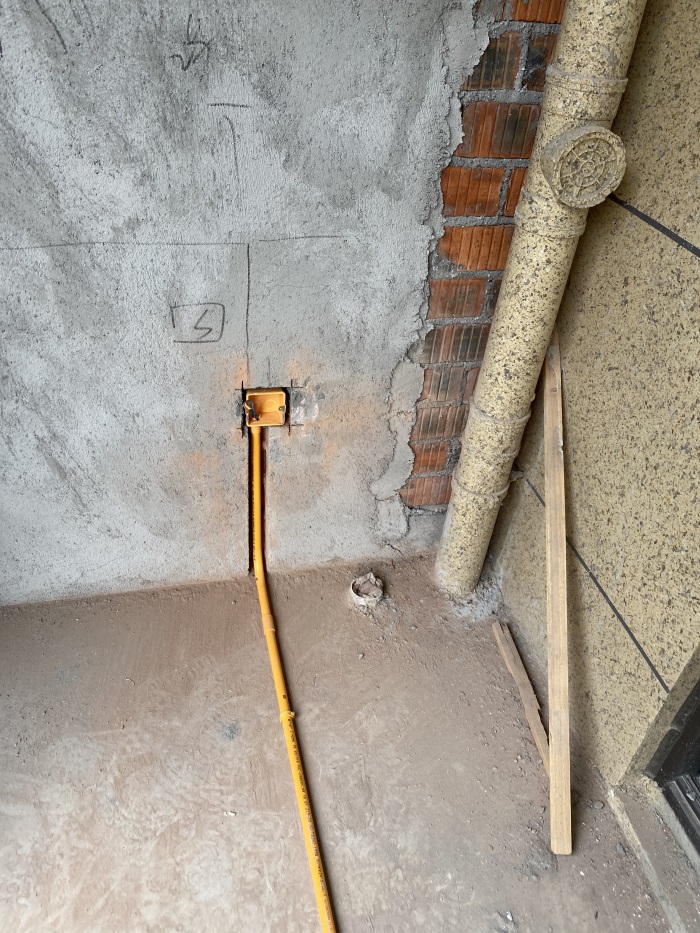

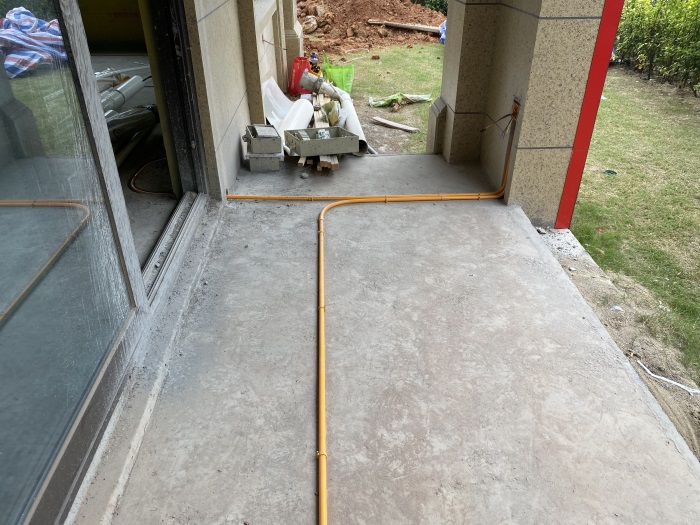

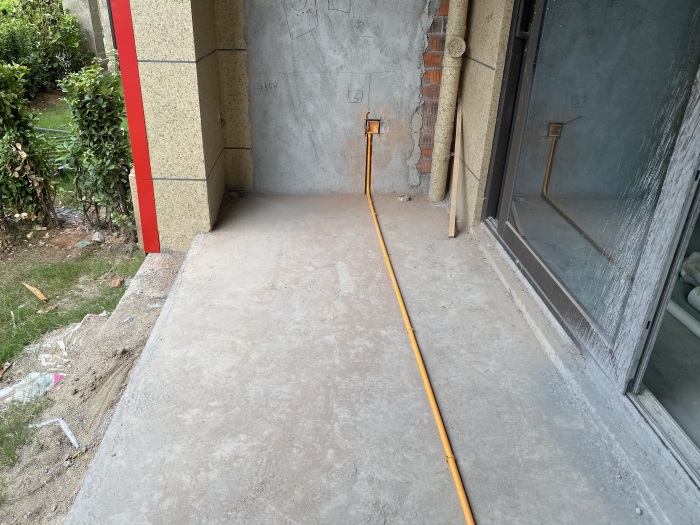

庭院

发表于 2021-10-12 08:34:02

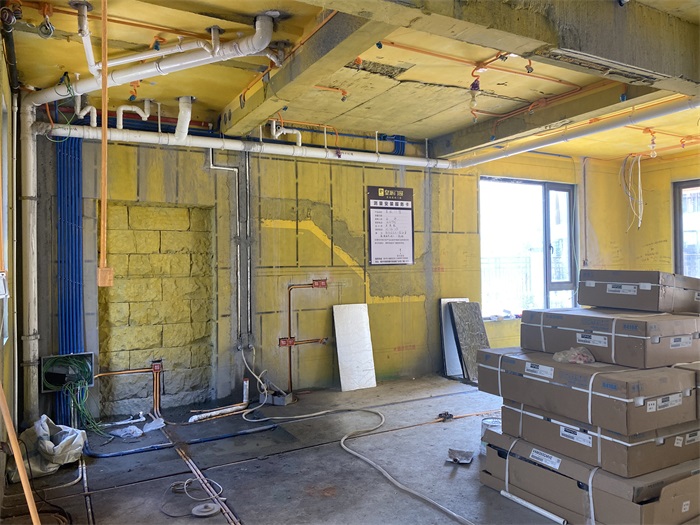

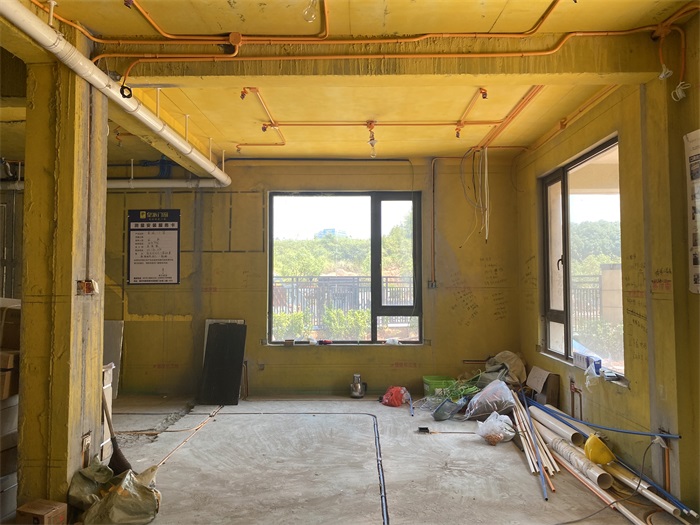

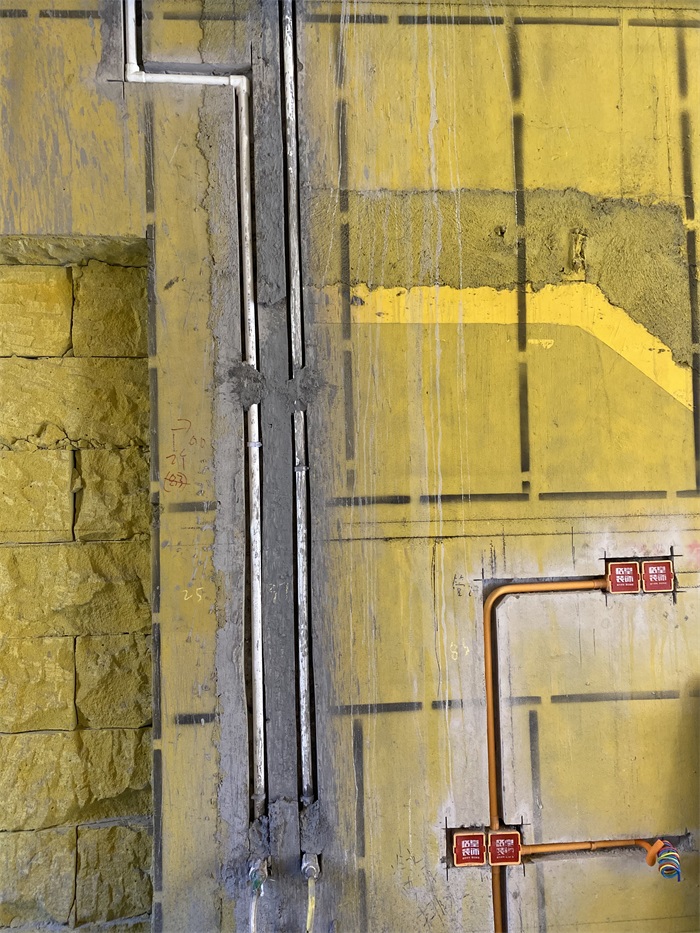

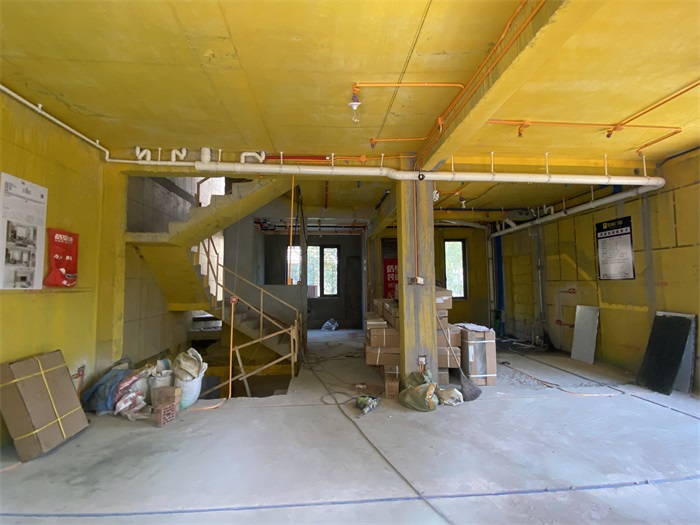

餐厅墙面水管和线管，布置横平竖直哦！

墙面水管下垂式安装，防止后期安装打到水管，并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-10-12 08:37:22

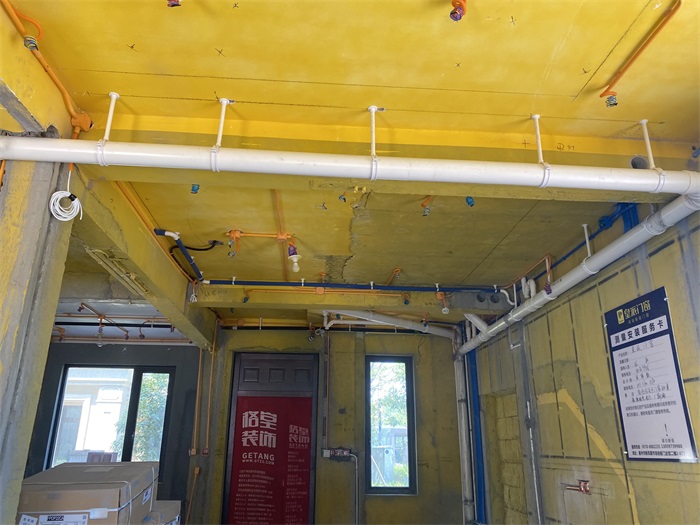

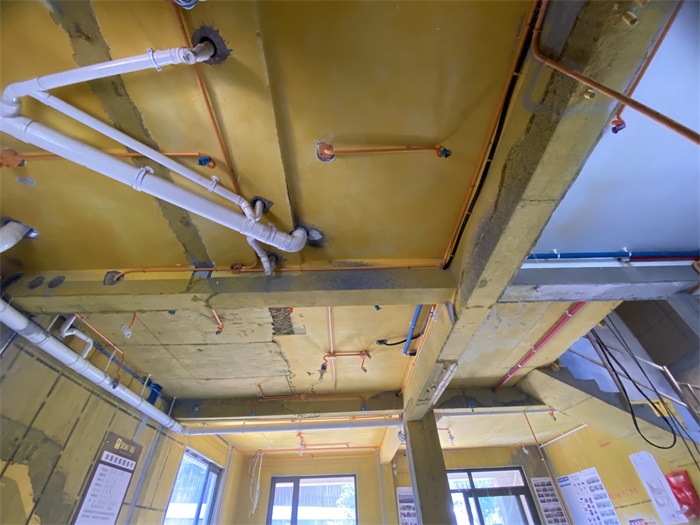

餐厅下水管道布置平整。

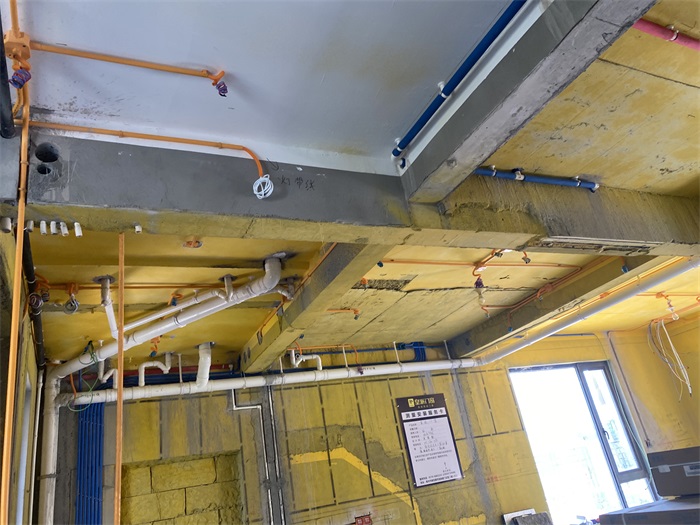

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

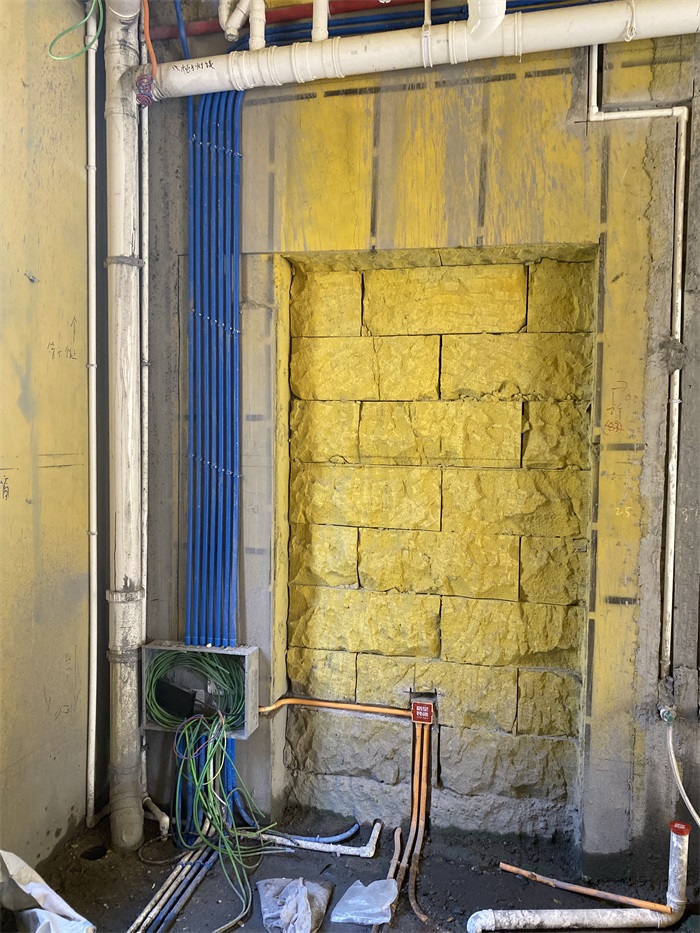

弱电箱线管布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-10-12 08:38:29

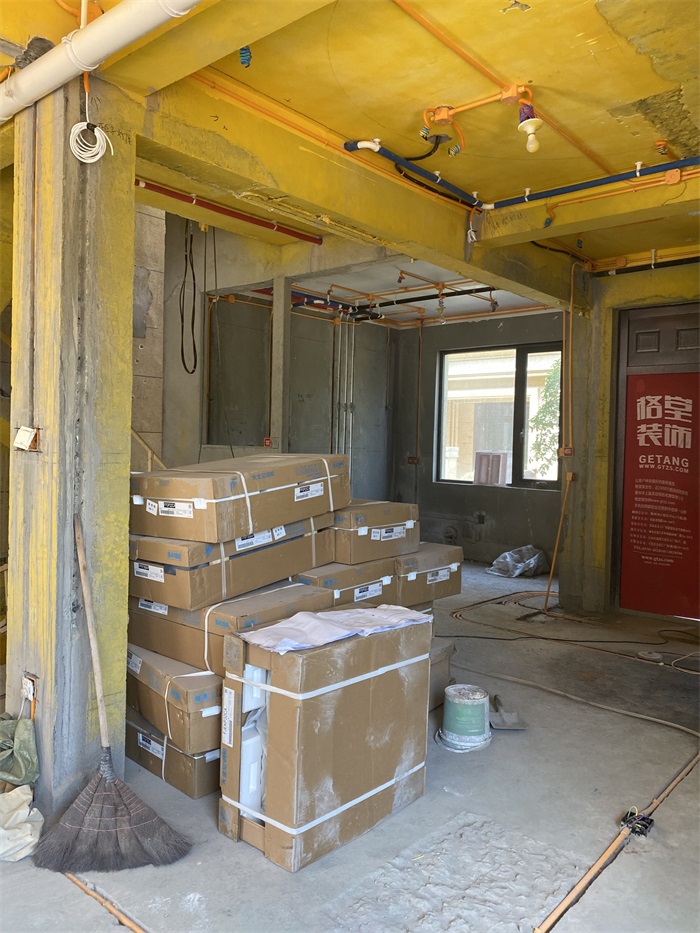

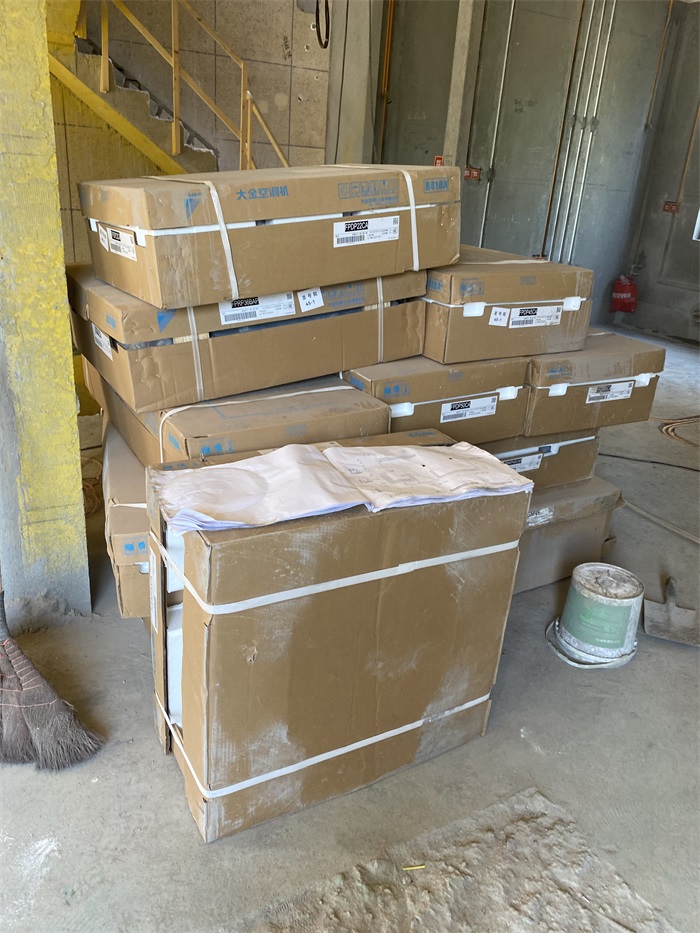

中央空调进场，准备安装。

发表于 2021-10-12 08:39:14

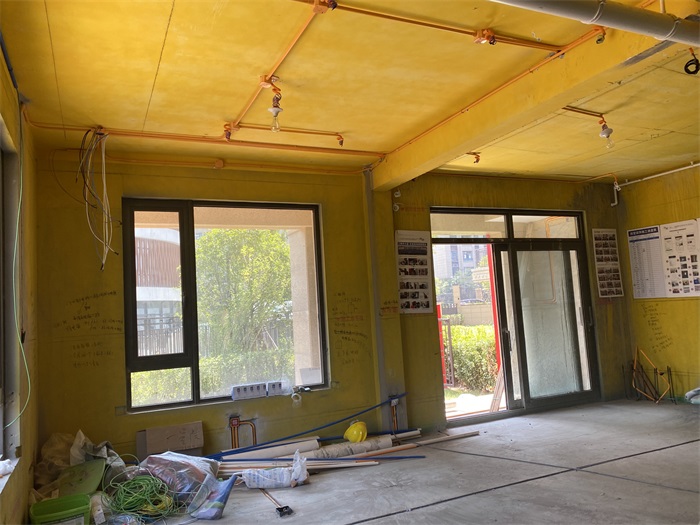

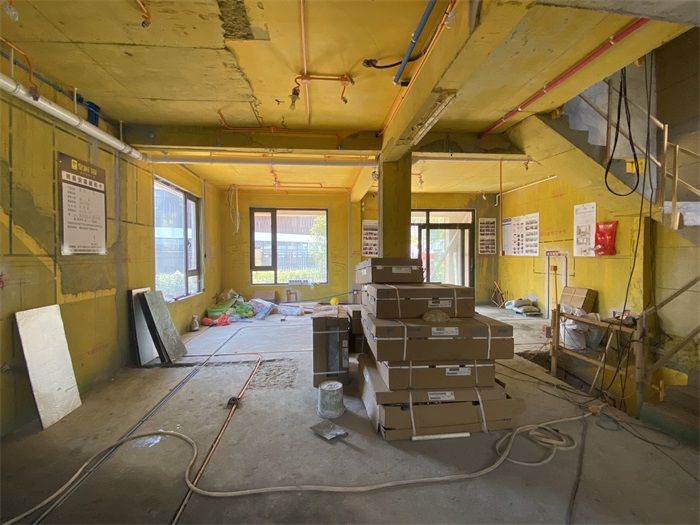

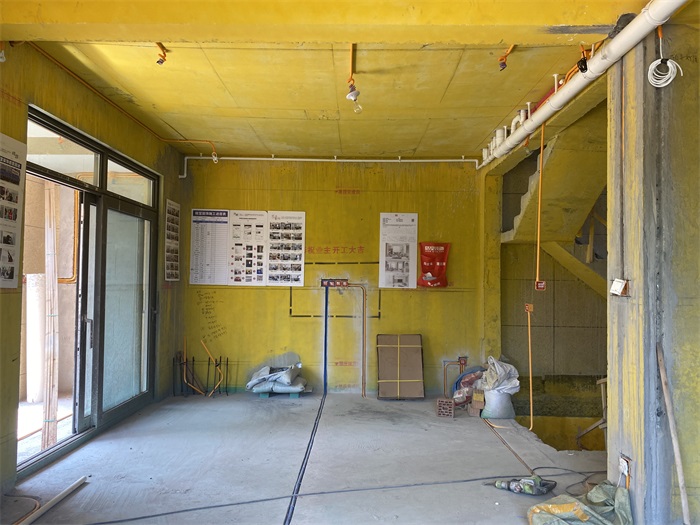

客厅强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2021-10-12 08:41:54

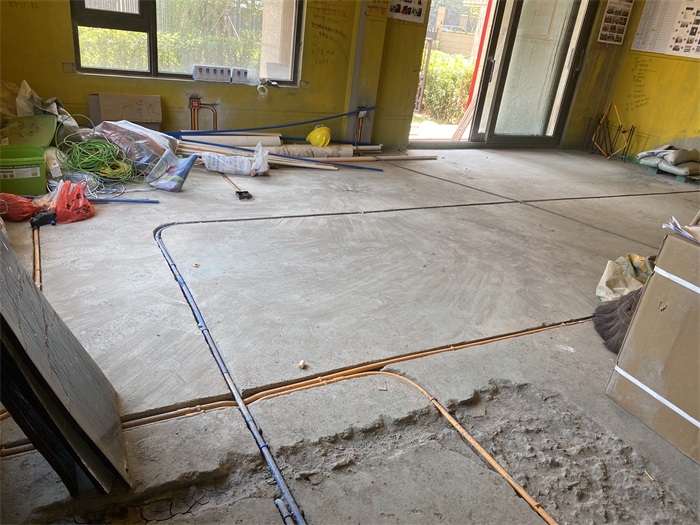

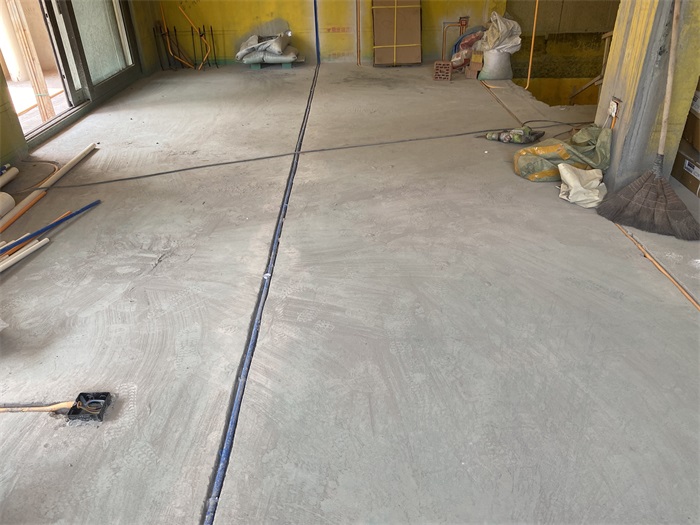

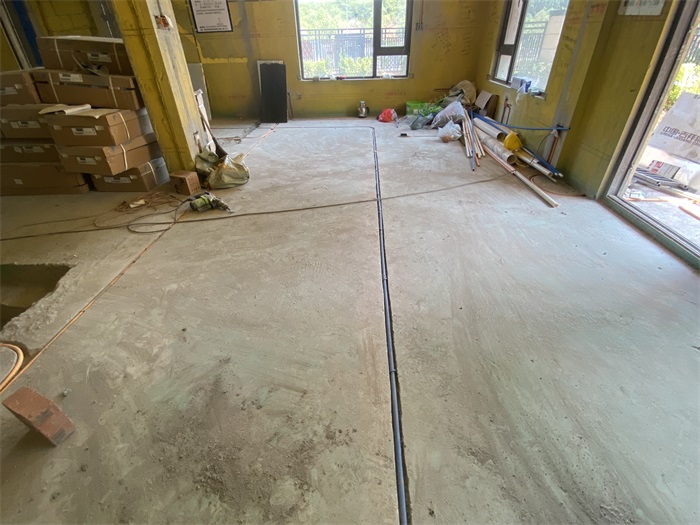

客厅地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

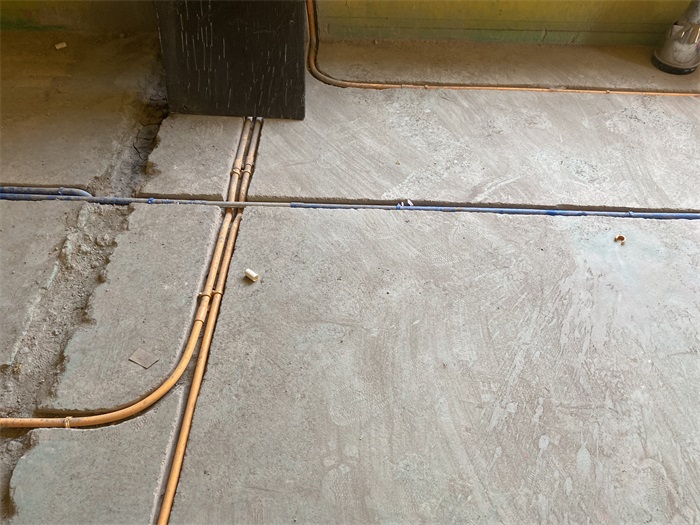

地面线管，强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！
