壹号院45-#㎡自然风——格调生活

发表于 2021-10-10 11:01:54

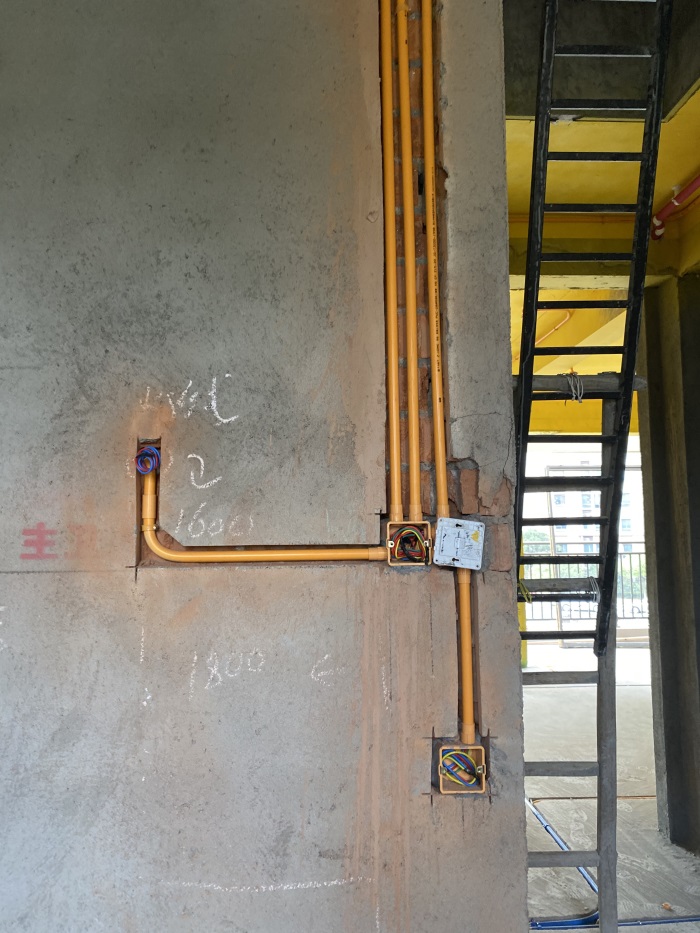

主卫墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

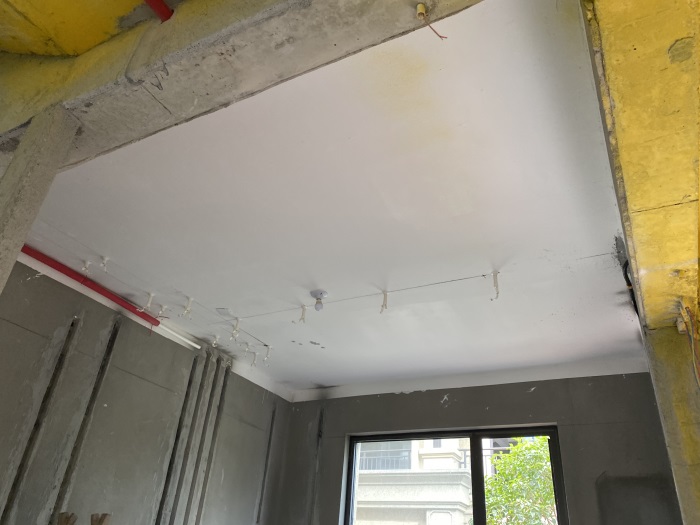

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

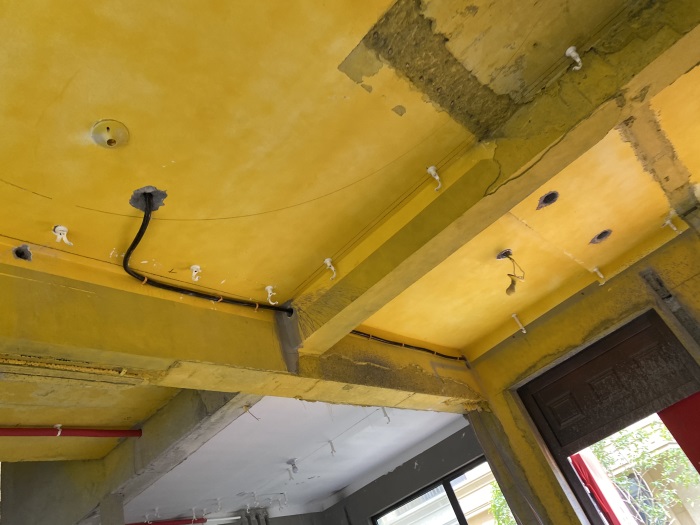

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

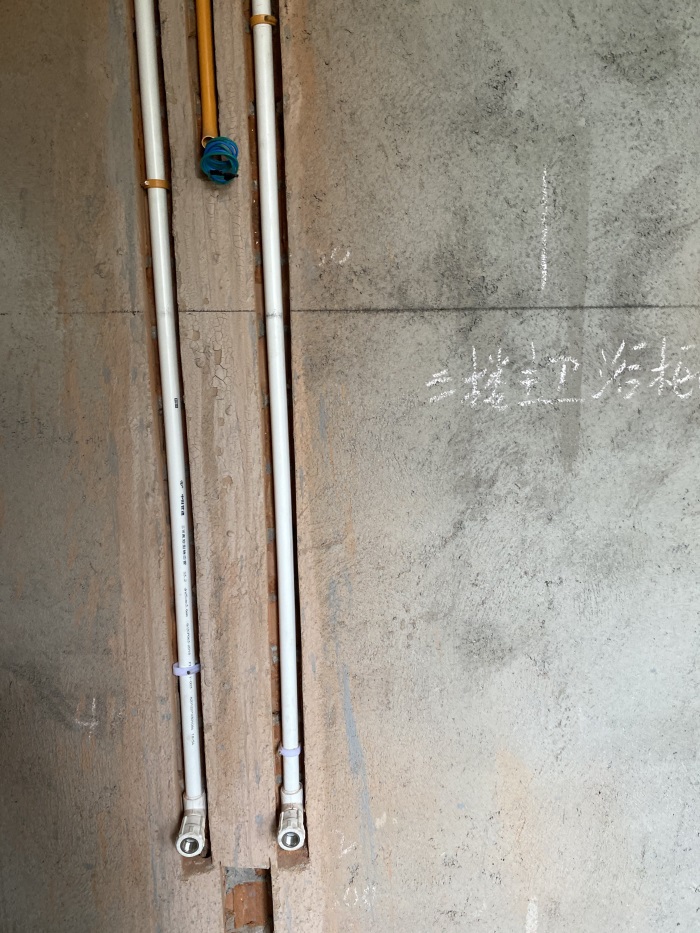

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2021-10-10 11:03:53

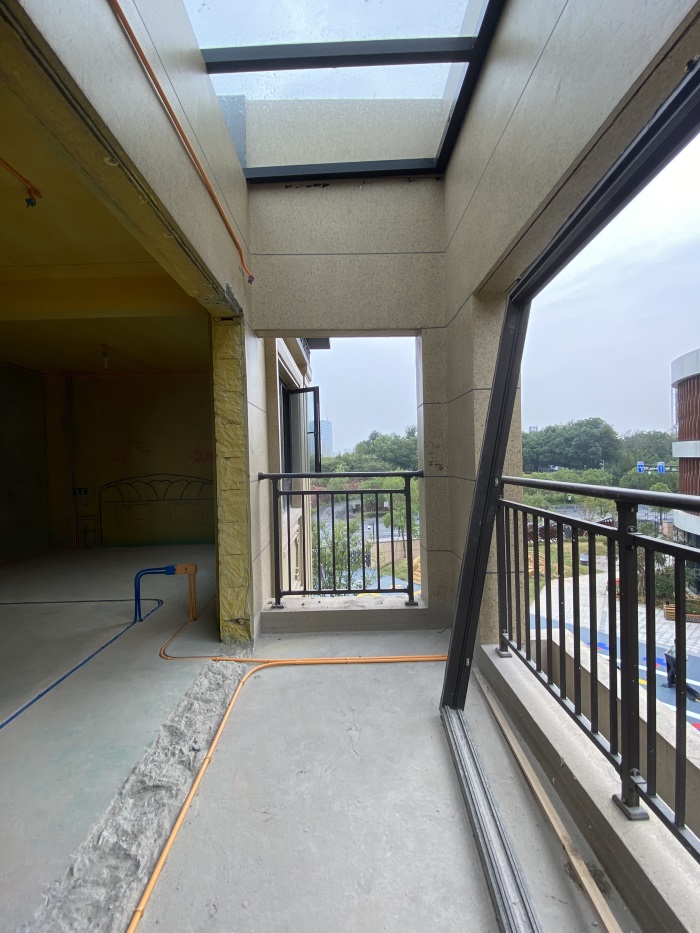

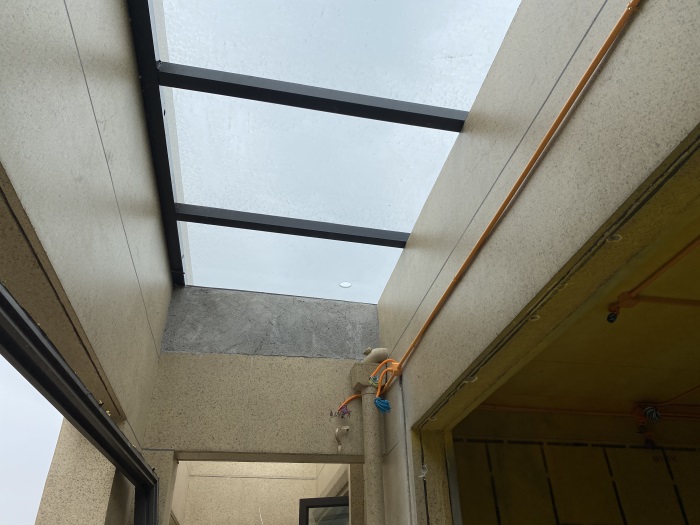

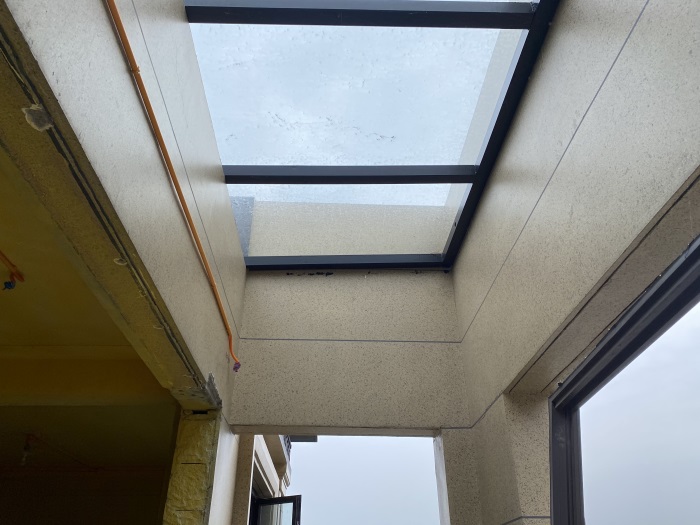

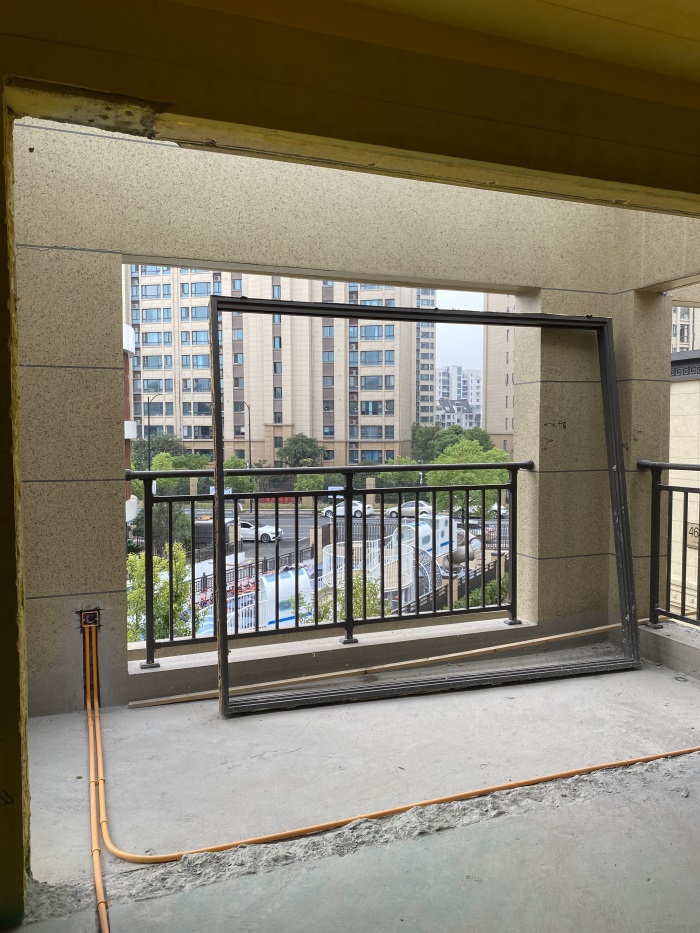

三楼阳台墙面线管布置平整。

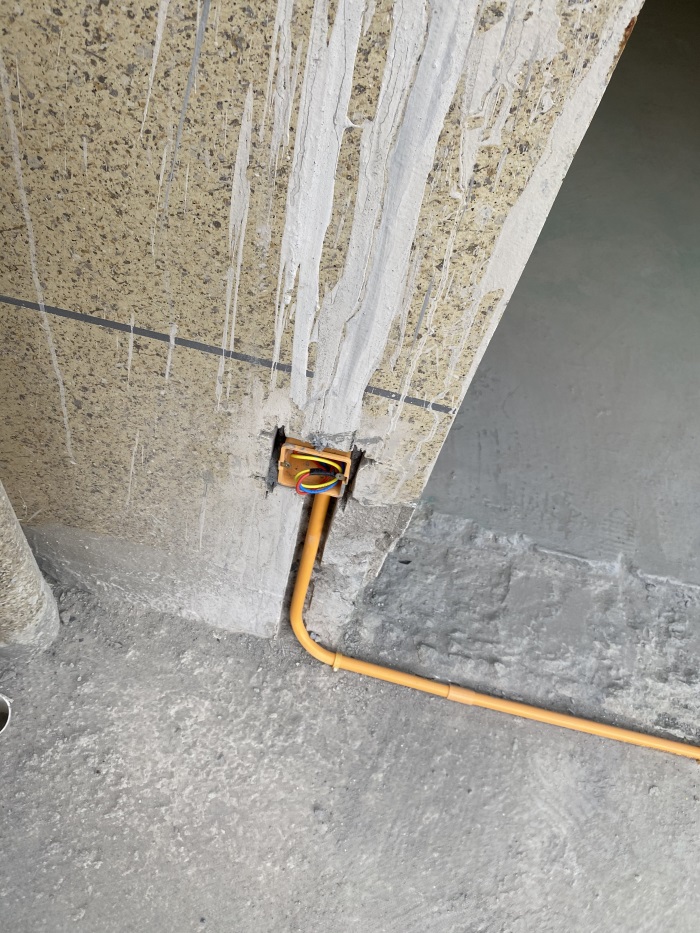

墙面普通插座离地净高30厘米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-10-10 11:05:17

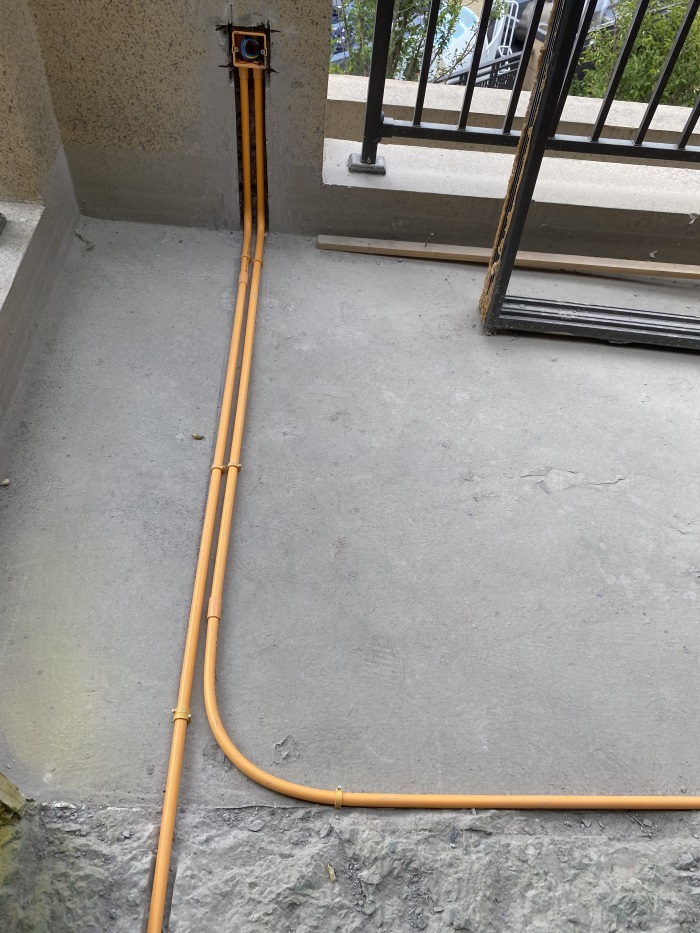

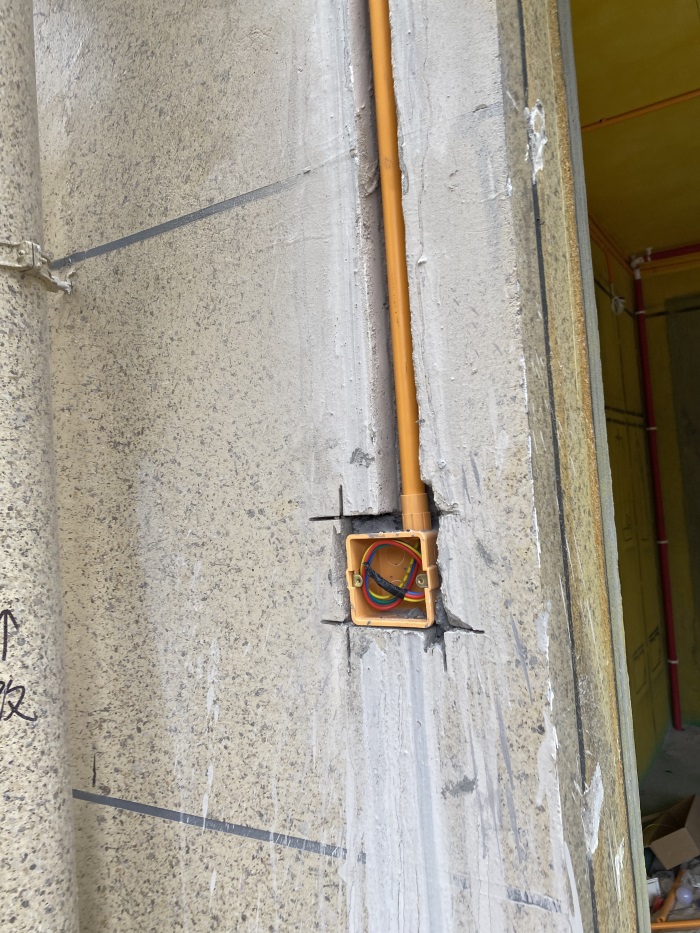

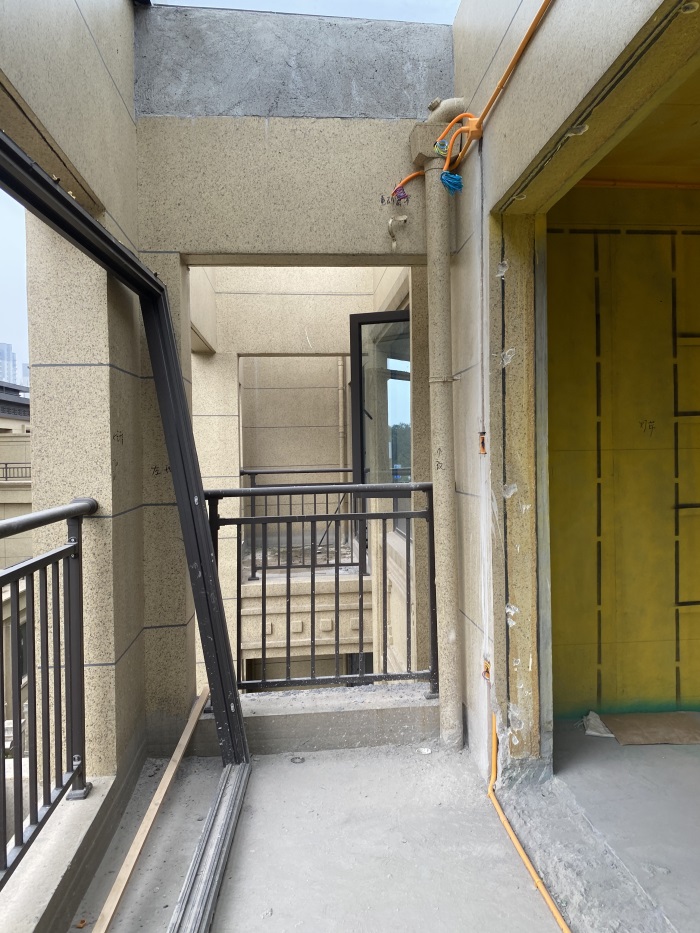

阳台墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-10 11:07:07

本帖最后由格堂飞飞于 2021-10-10 11:17 编辑

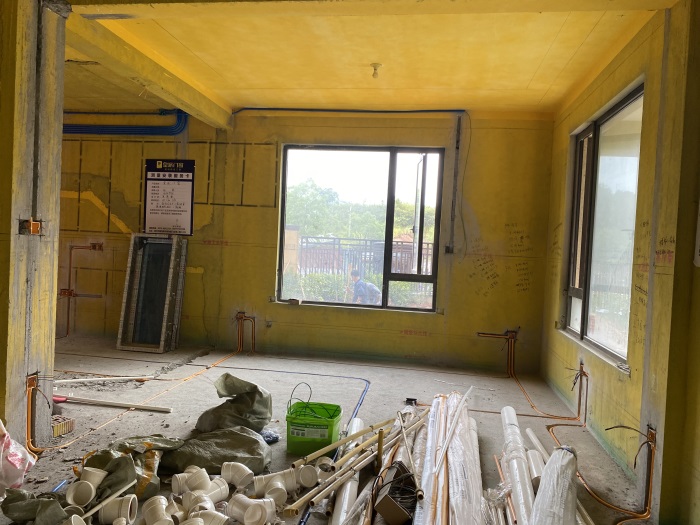

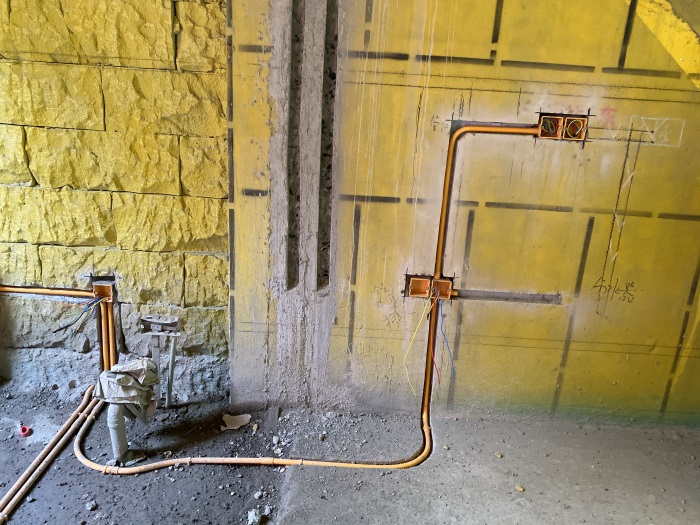

厨房正在布置线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2021-10-10 11:19:27

厨房墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓。

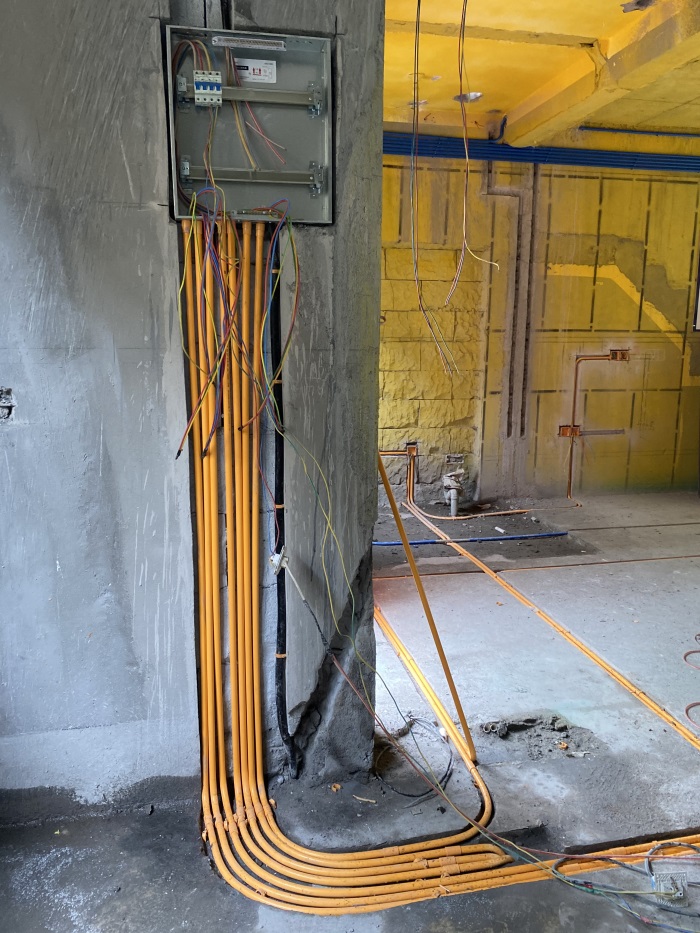

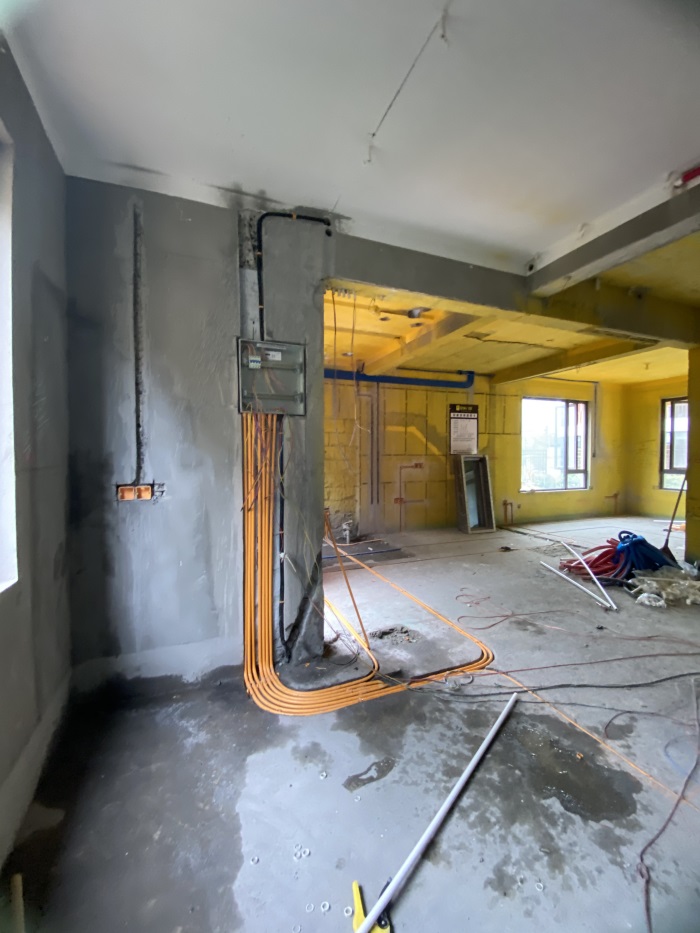

墙面配电箱和线管连接处，杯梳安装到位，防止电线划伤，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-10 11:22:47

本帖最后由格堂飞飞于 2021-10-10 11:23 编辑

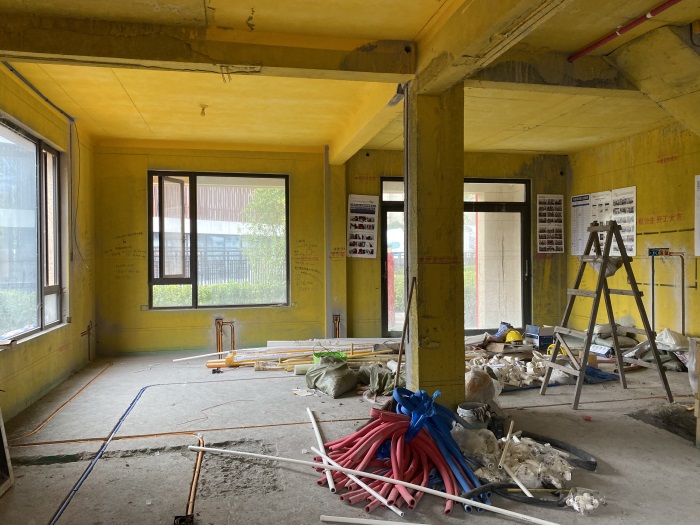

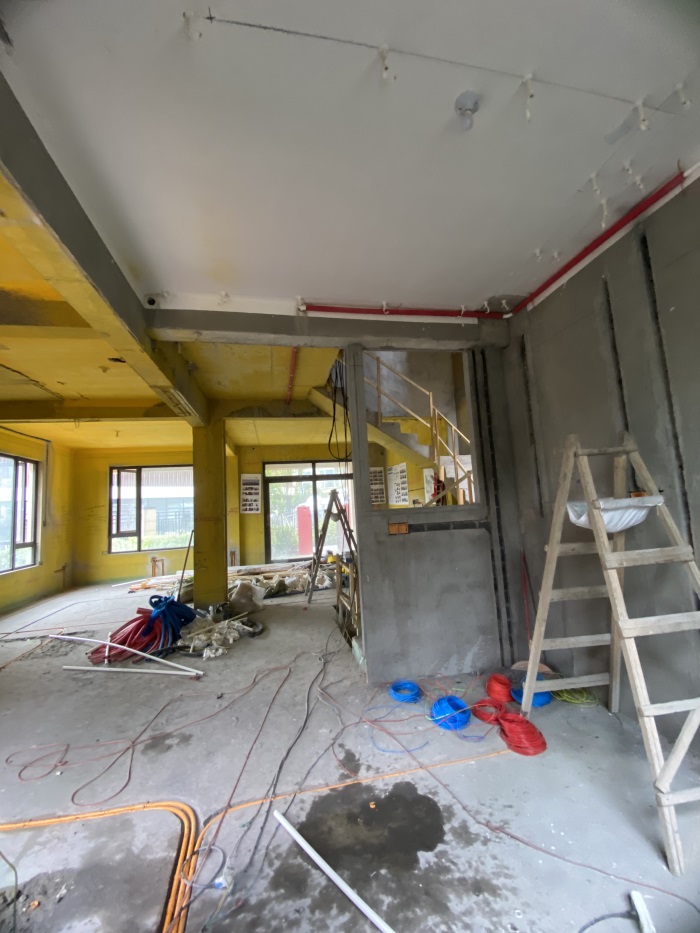

餐厅墙面线管布置平整，普通插座离地净高30厘米，开关离地净高1.3米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

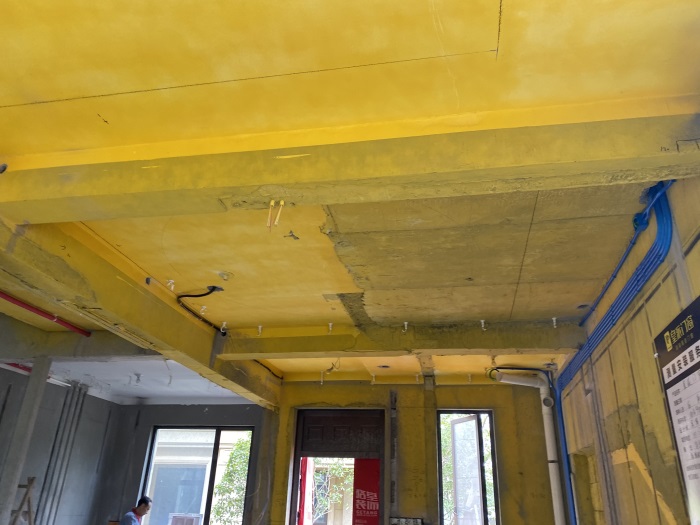

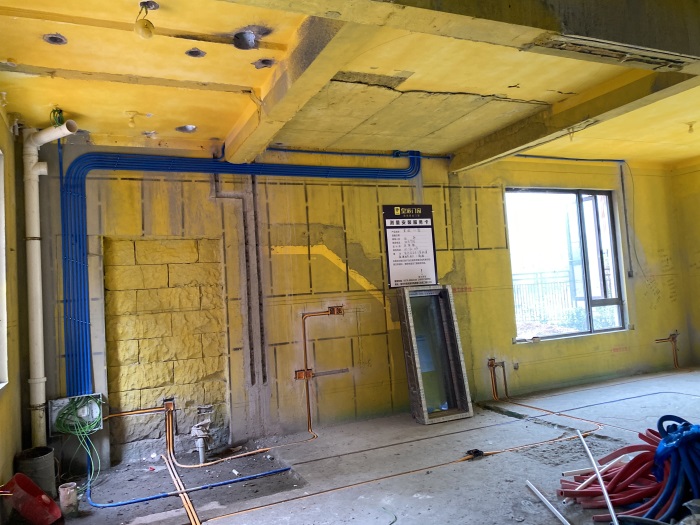

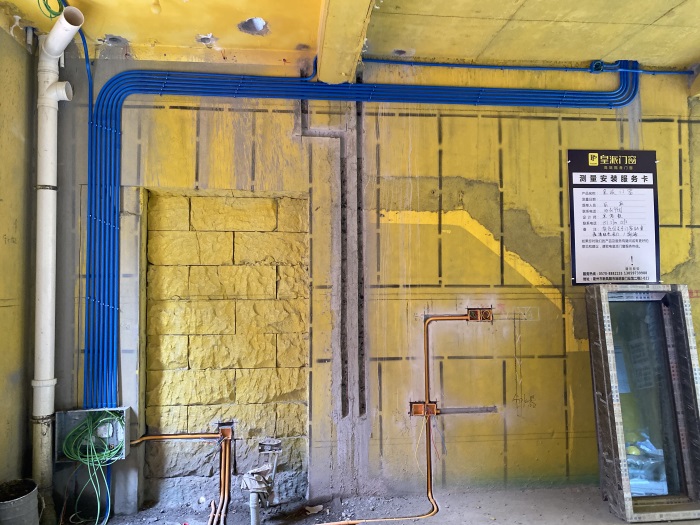

弱电箱和线管连接处，杯梳安装到位，防止电线划伤，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

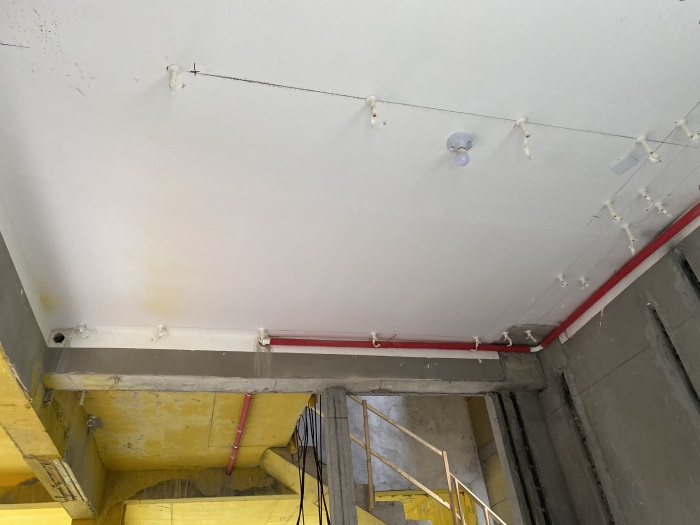

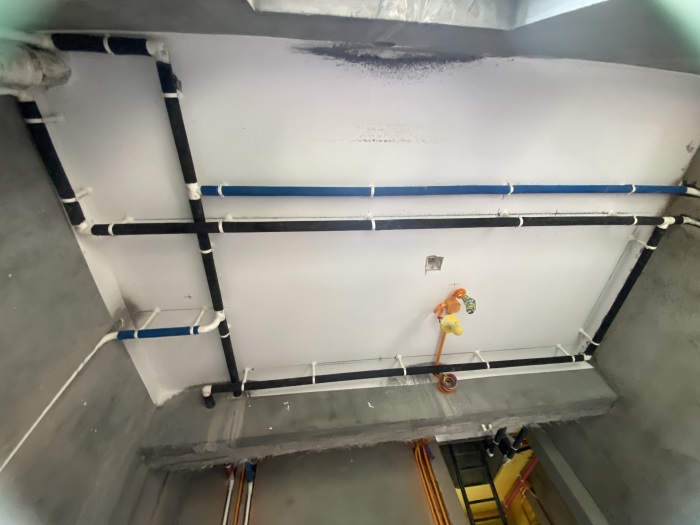

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2021-10-10 11:27:17

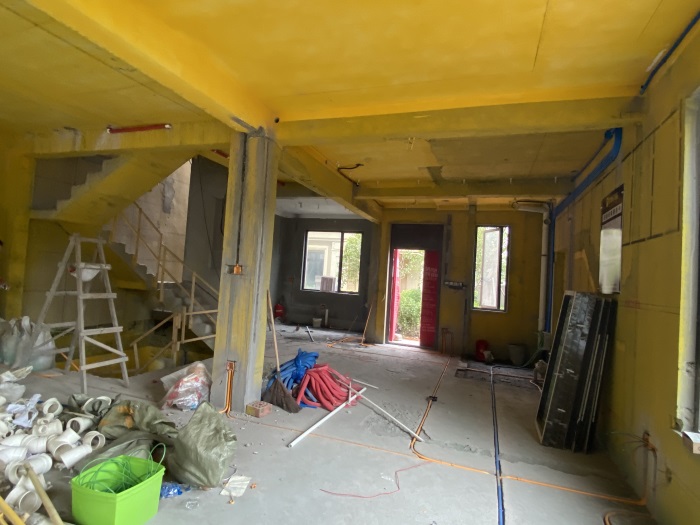

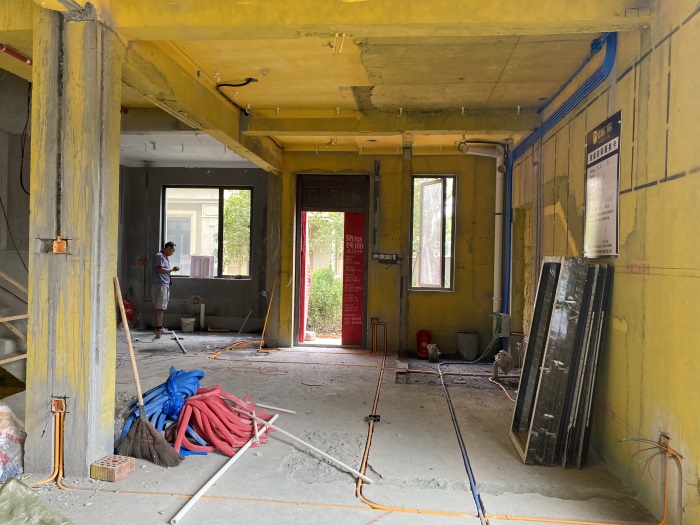

餐厅线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，线管用线卡固定到位，平整美观哦!

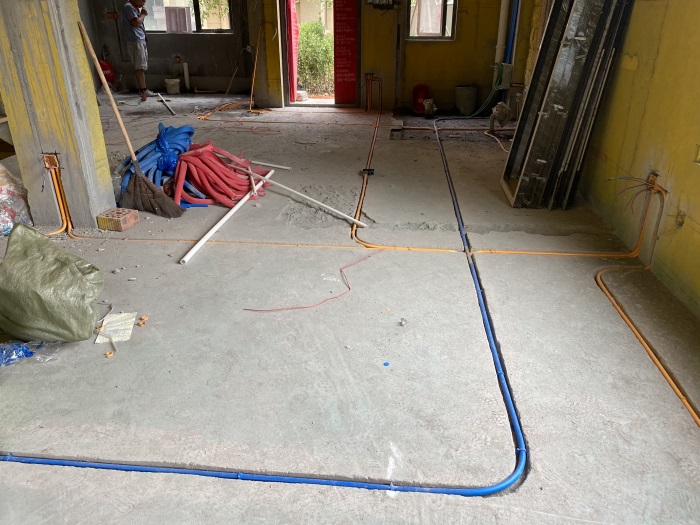

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

中央空调要用电缆线。

发表于 2021-10-10 11:28:12

餐厅墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-10 11:30:37

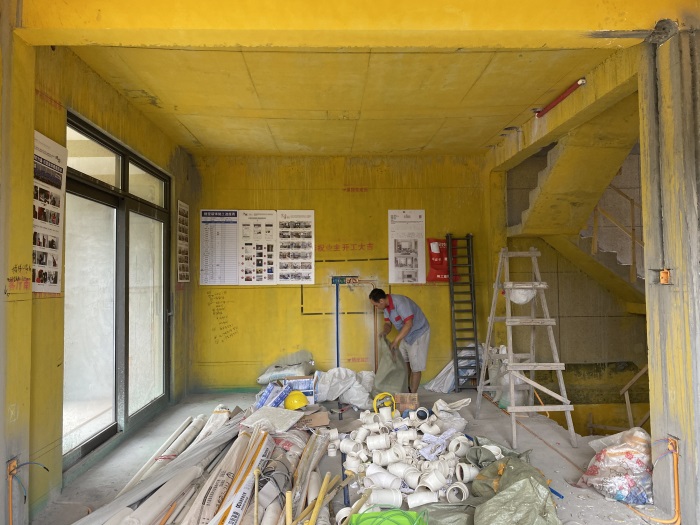

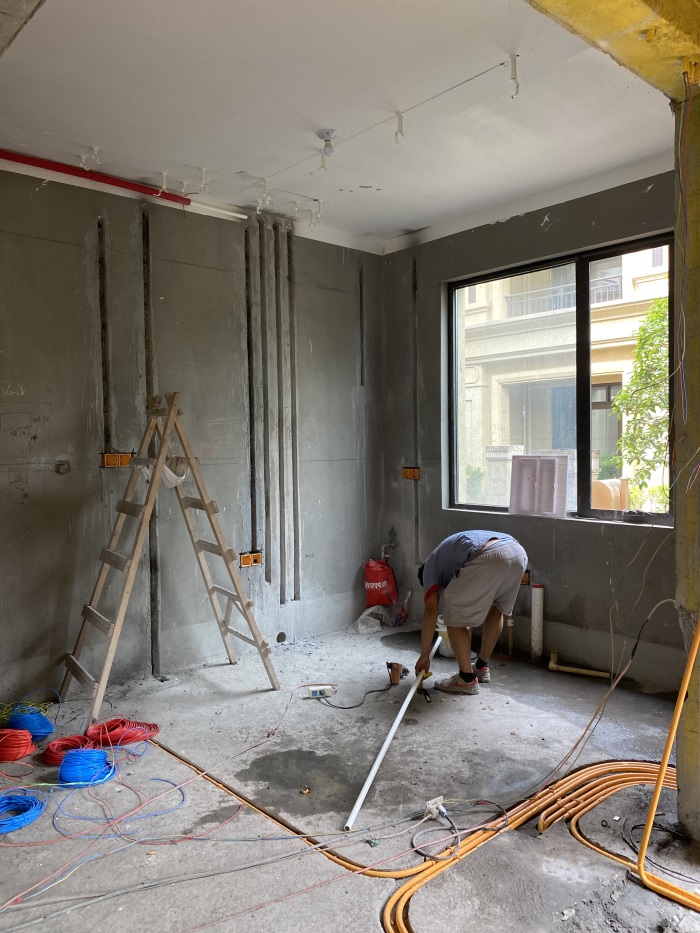

客厅墙面普通插座，离地净高30厘米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面横线槽不得超过1.5米，防止后期墙面开裂，并且强弱电线距离30厘米以上，防止信号干扰。

墙面开关离地净高1.3米。

发表于 2021-10-10 11:32:28

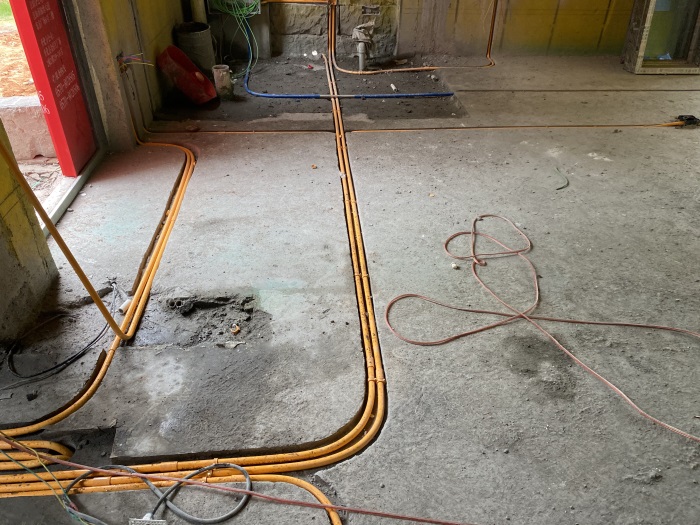

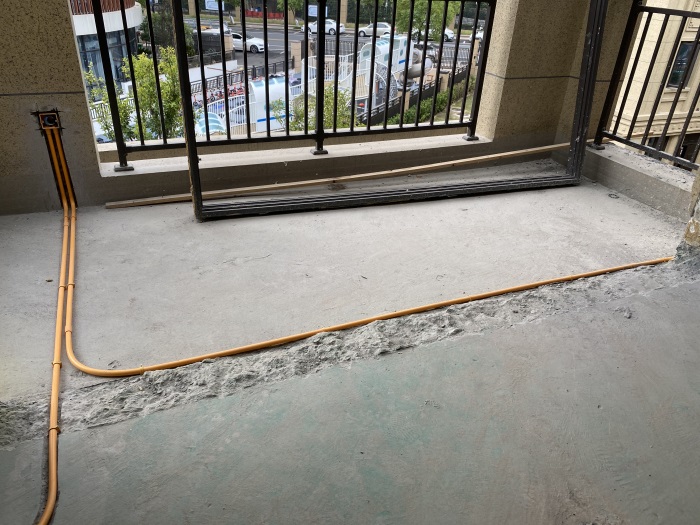

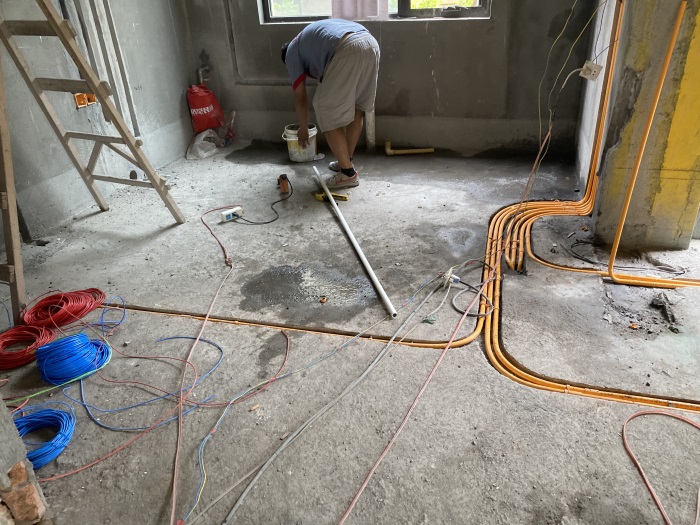

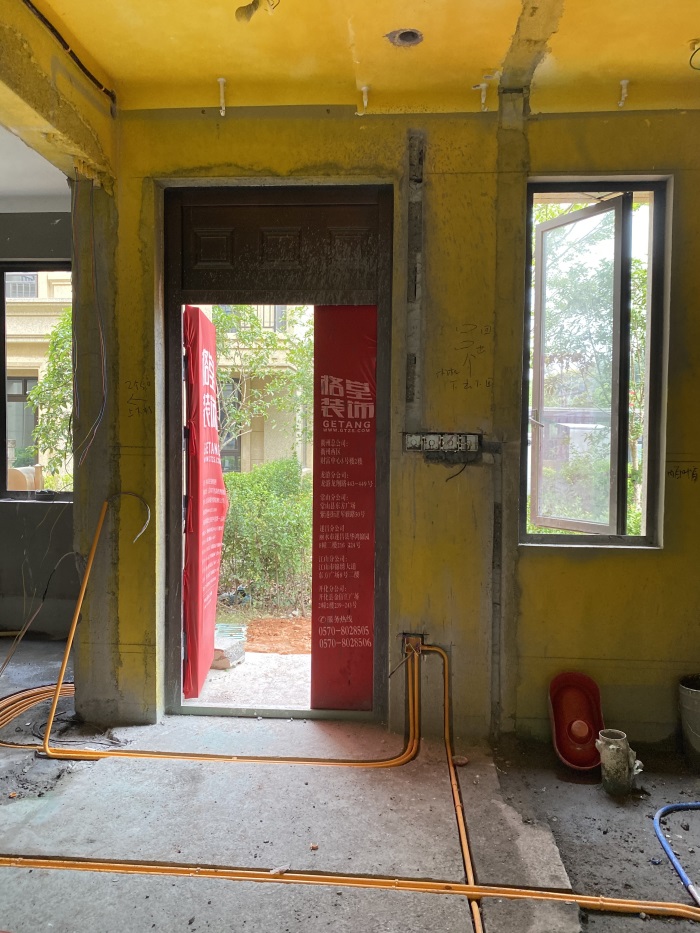

客厅地面线管，强弱电线距离30厘米以上，防止信号干扰！

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！
