壹号院45-#㎡自然风——格调生活

发表于 2021-10-10 10:25:13

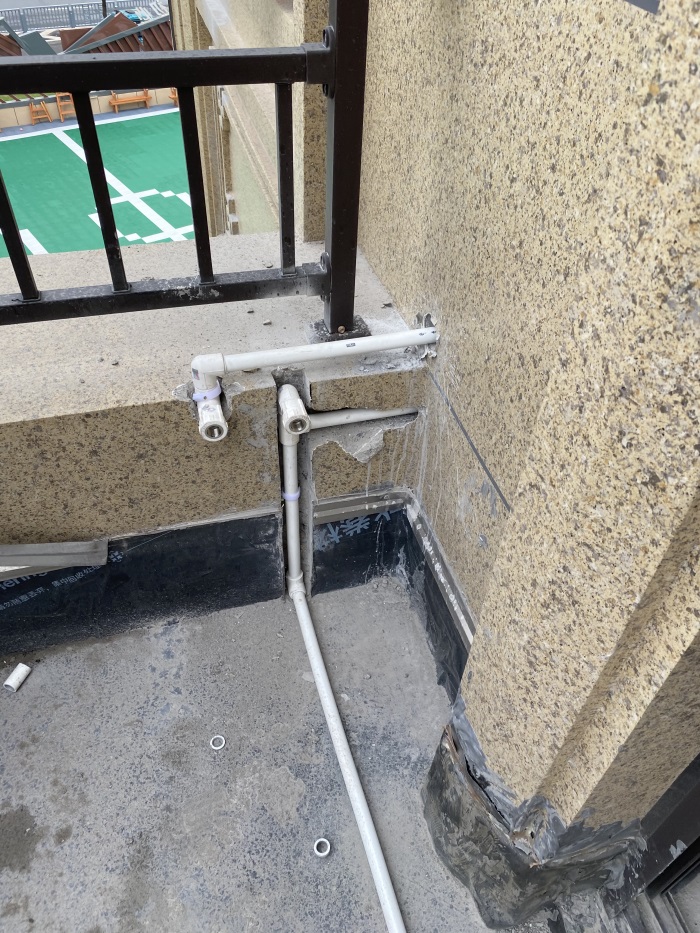

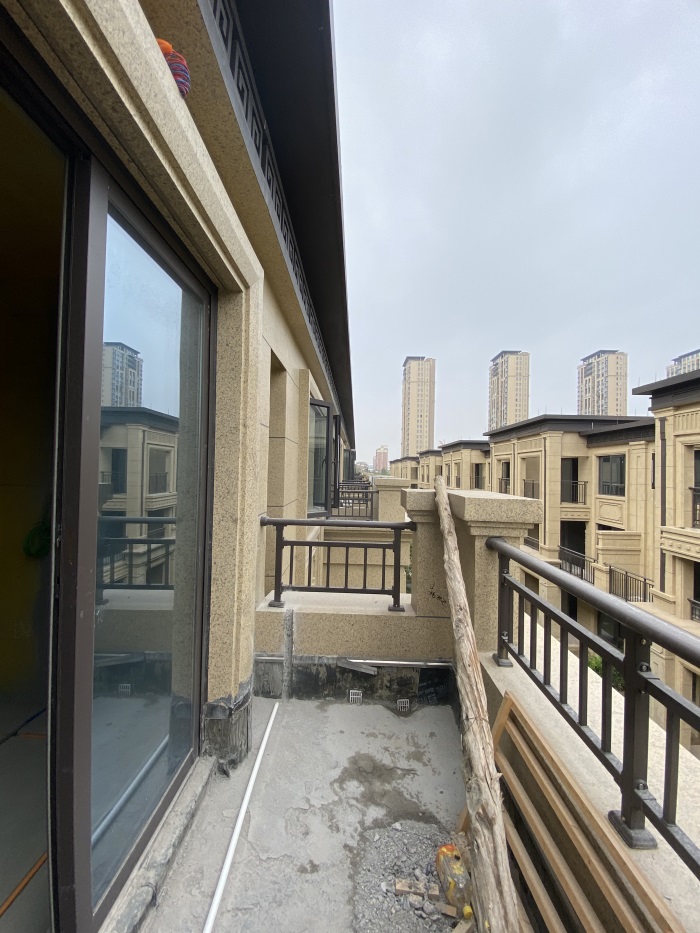

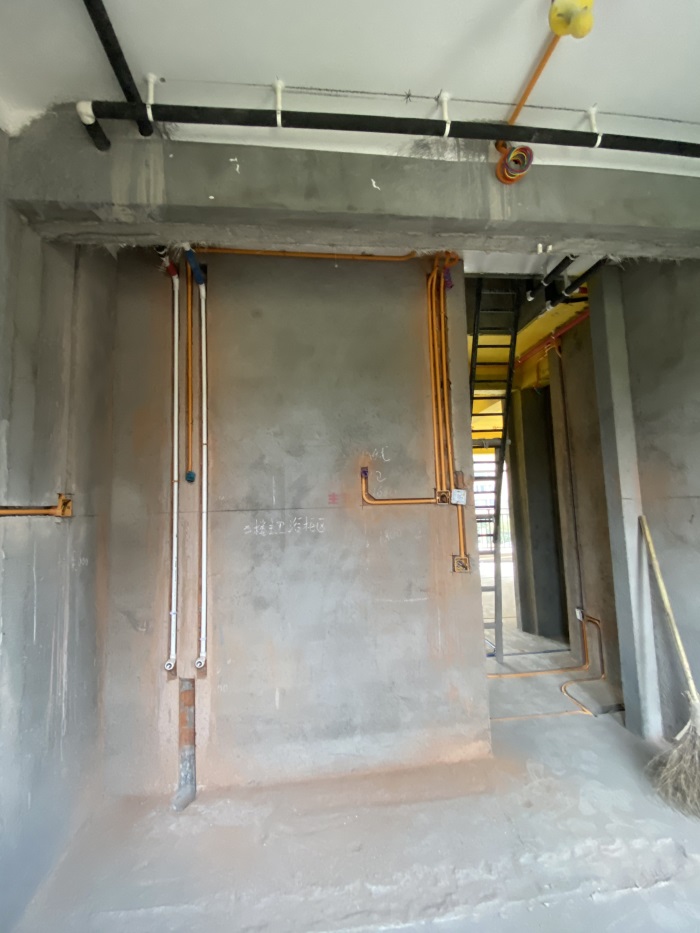

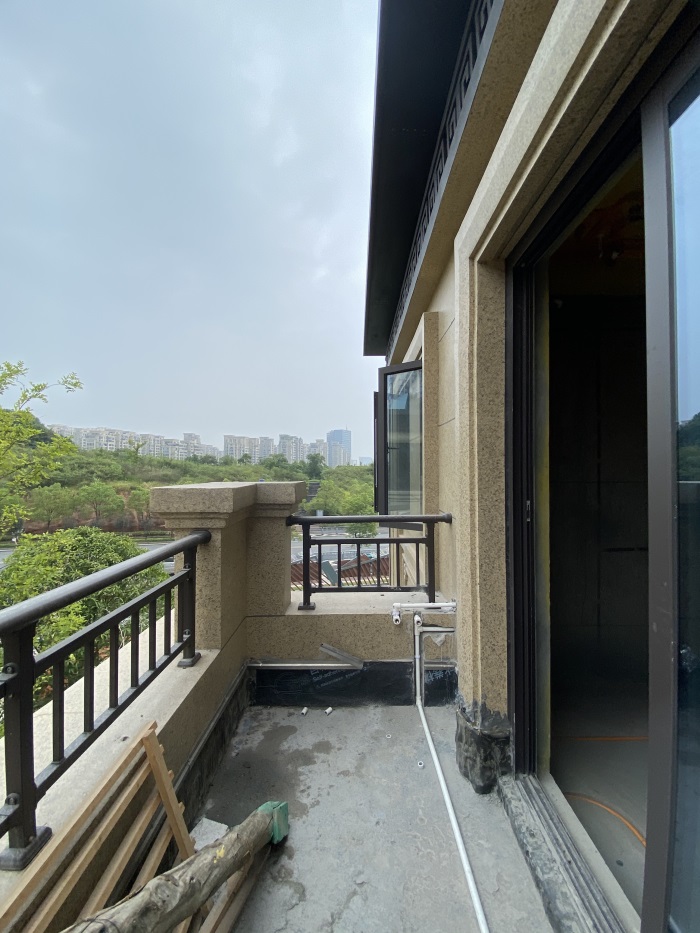

三楼阳台墙面，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2021-10-10 10:29:36

本帖最后由格堂飞飞于 2021-10-10 10:34 编辑

师傅墙面普通插座离地净高30厘米。

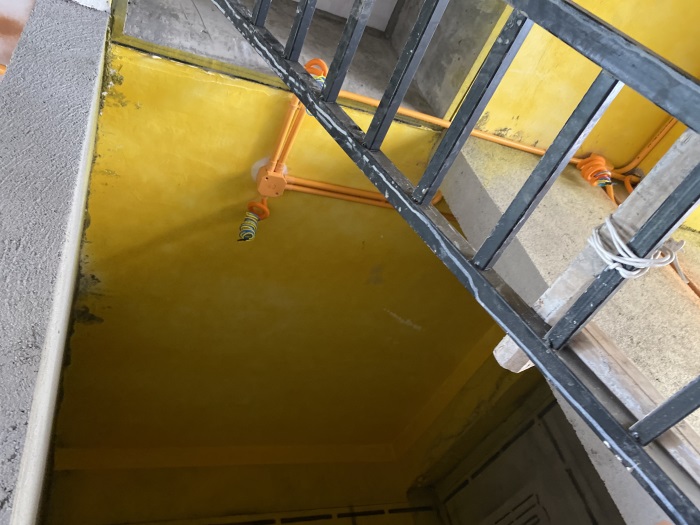

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

墙面水管下垂式安装，防止后期安装打到水管，并且水管全部走墙，离地横平竖直，非常规范。

墙面开关离地净高1.3米，水管用用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和墙面霉变，工艺非常规范！

发表于 2021-10-10 10:33:01

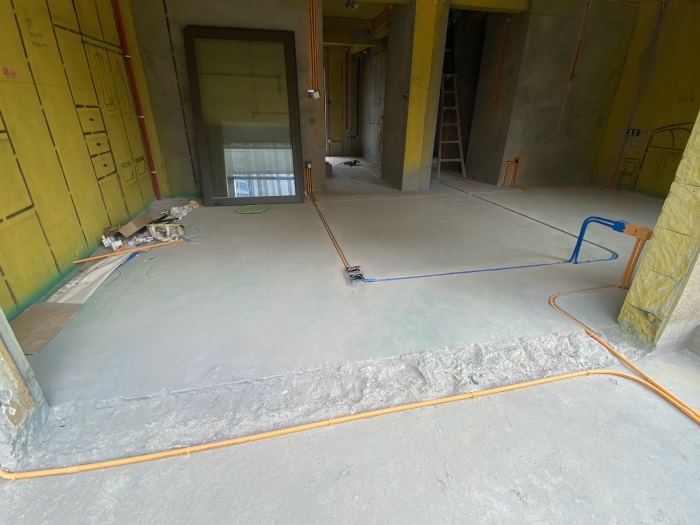

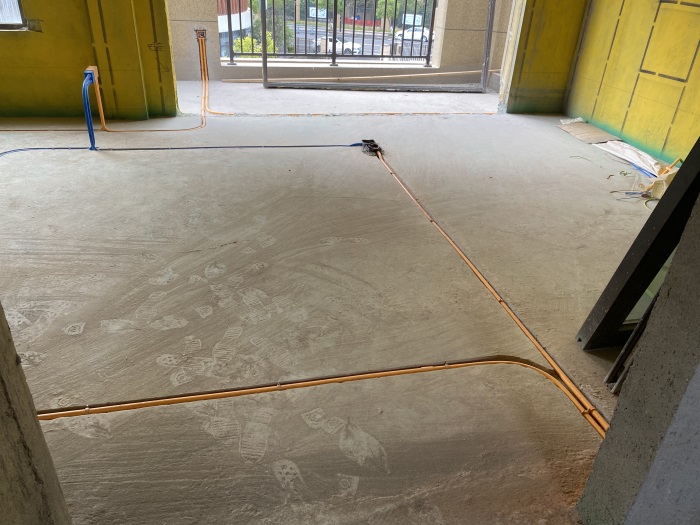

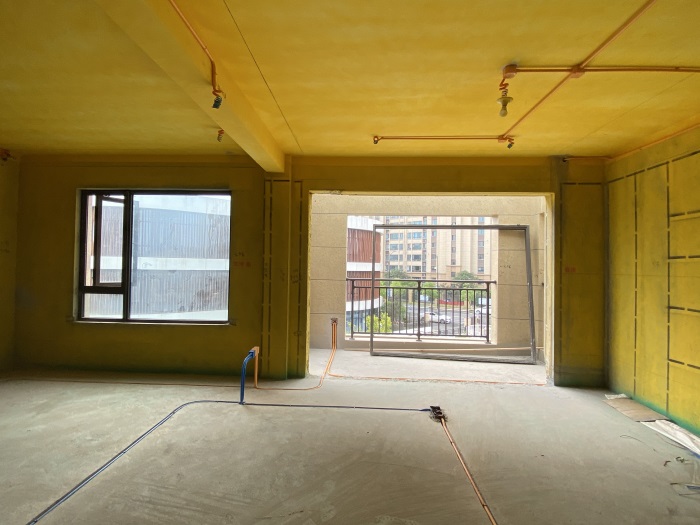

三楼地面线管，强弱电线距离30厘米以上，防止信号干扰！

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2021-10-10 10:37:45

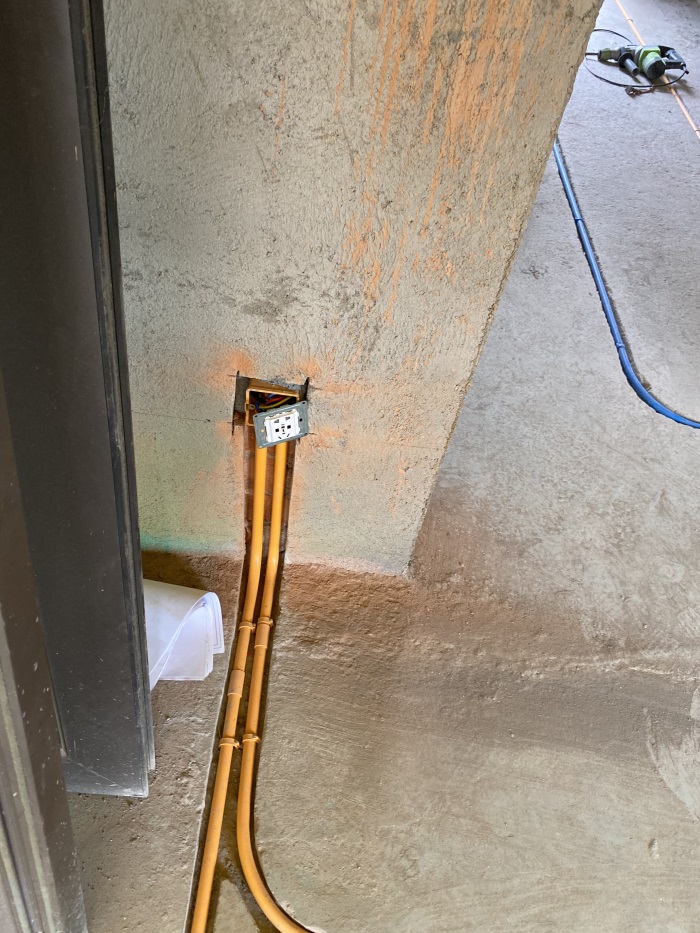

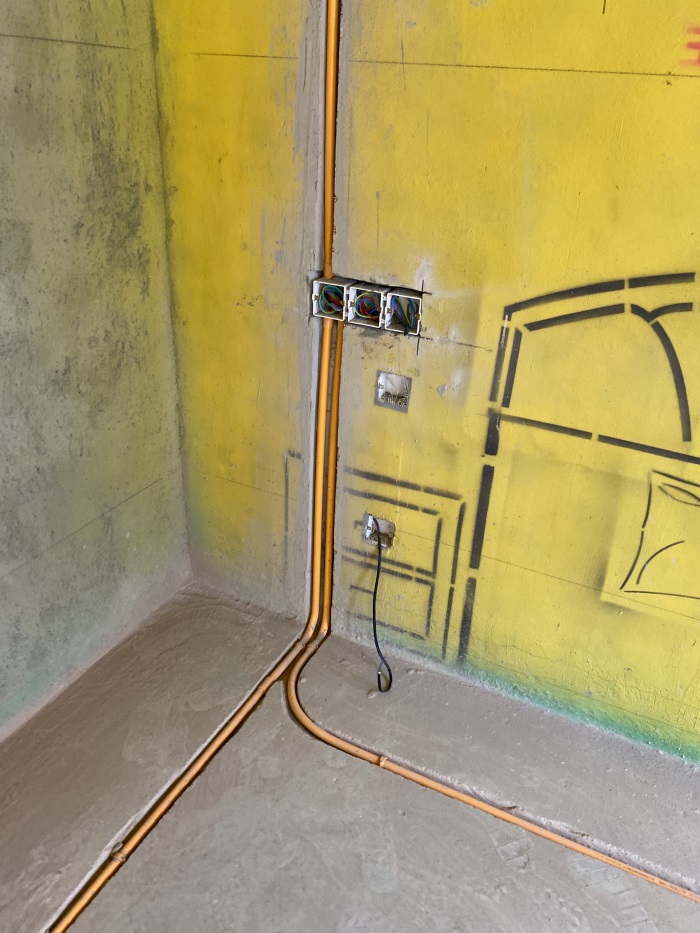

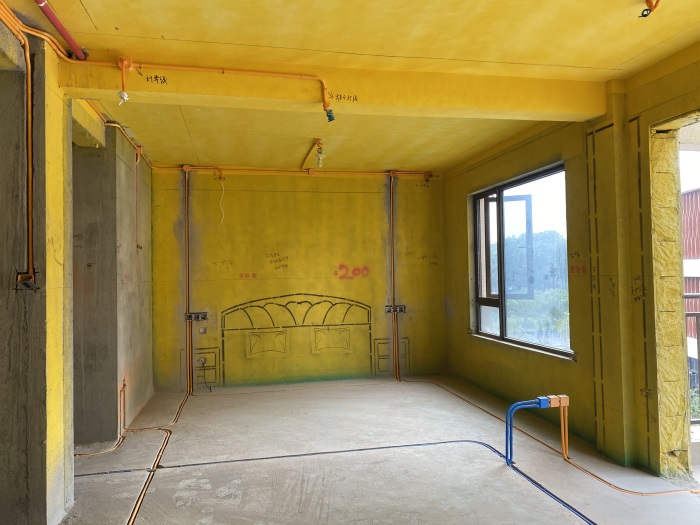

三楼主卧窗台墙面开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面普通插座离地净高30厘米。

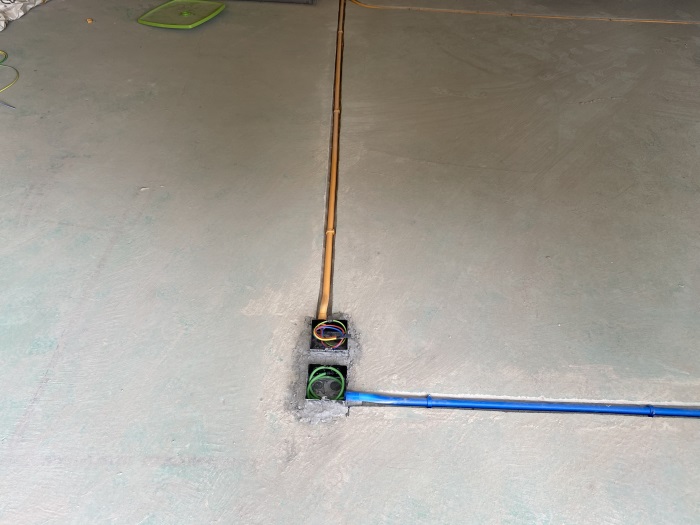

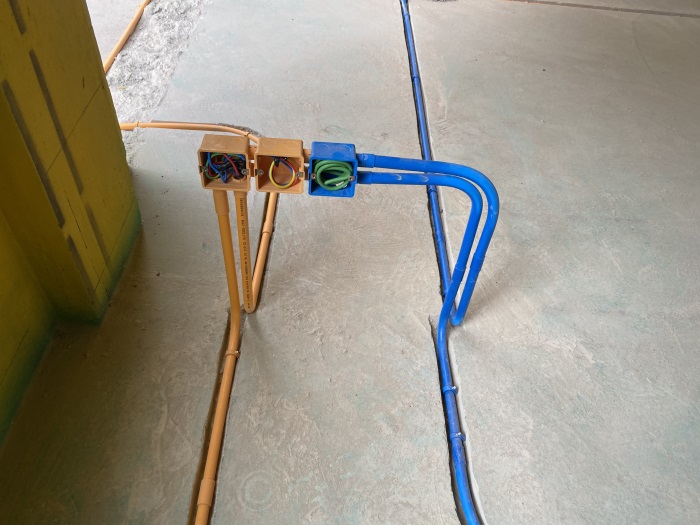

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2021-10-10 10:39:32

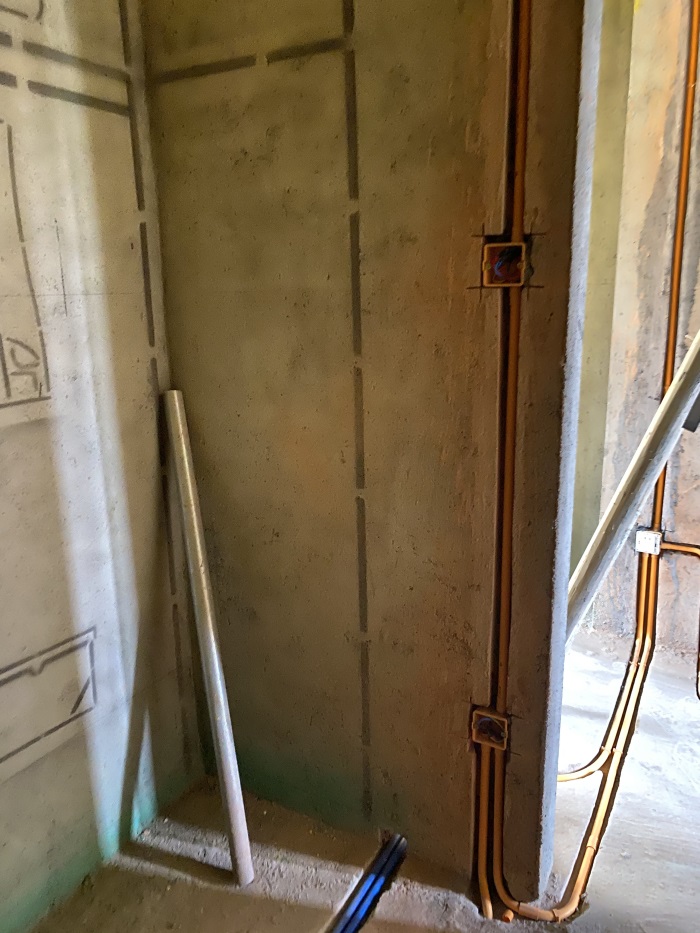

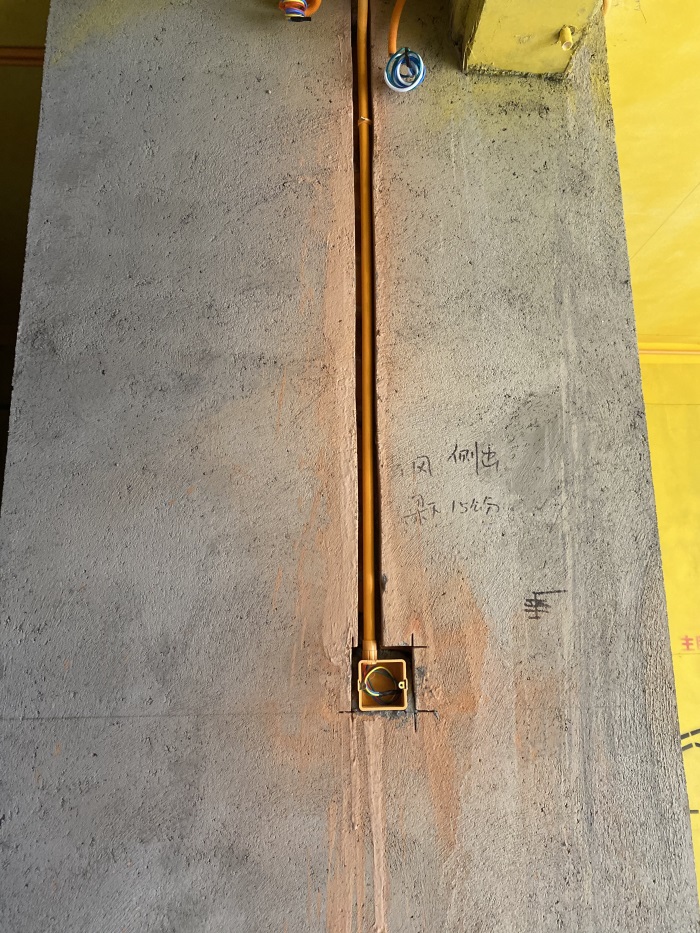

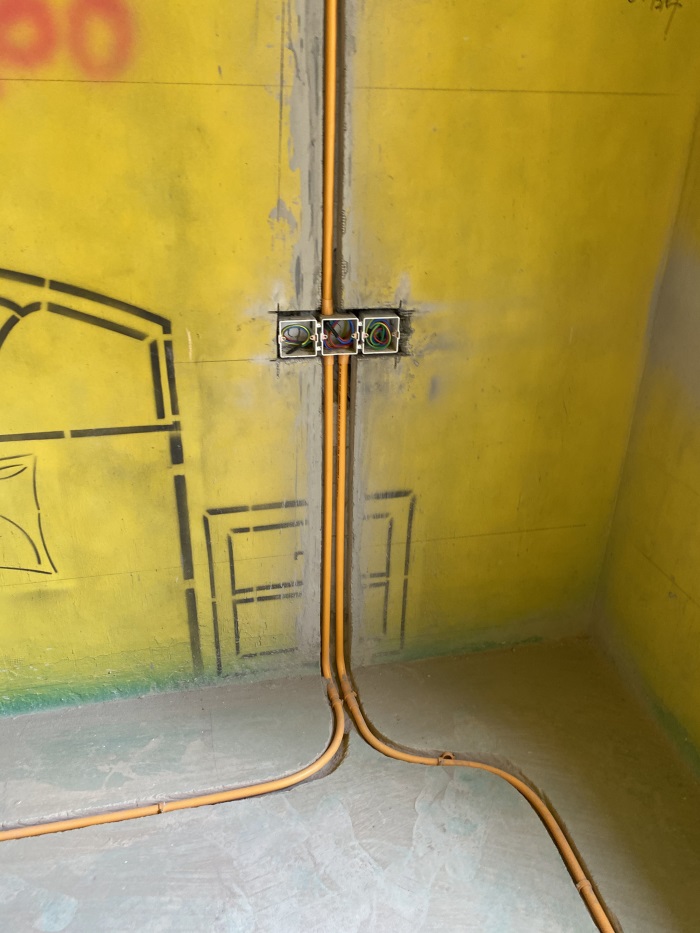

主卧墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-10-10 10:42:04

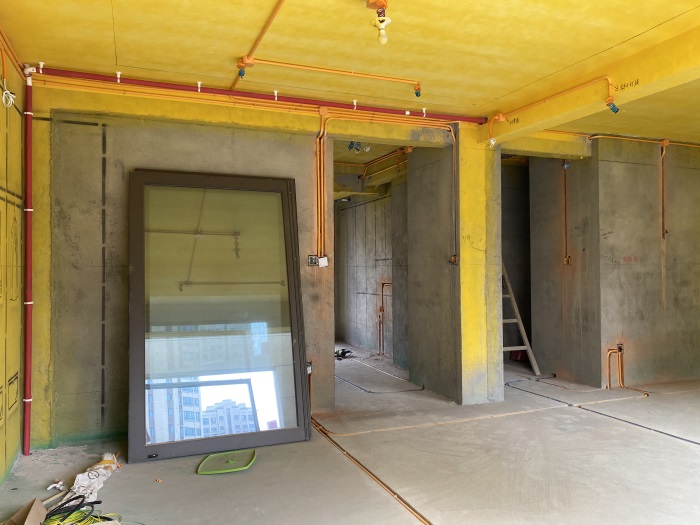

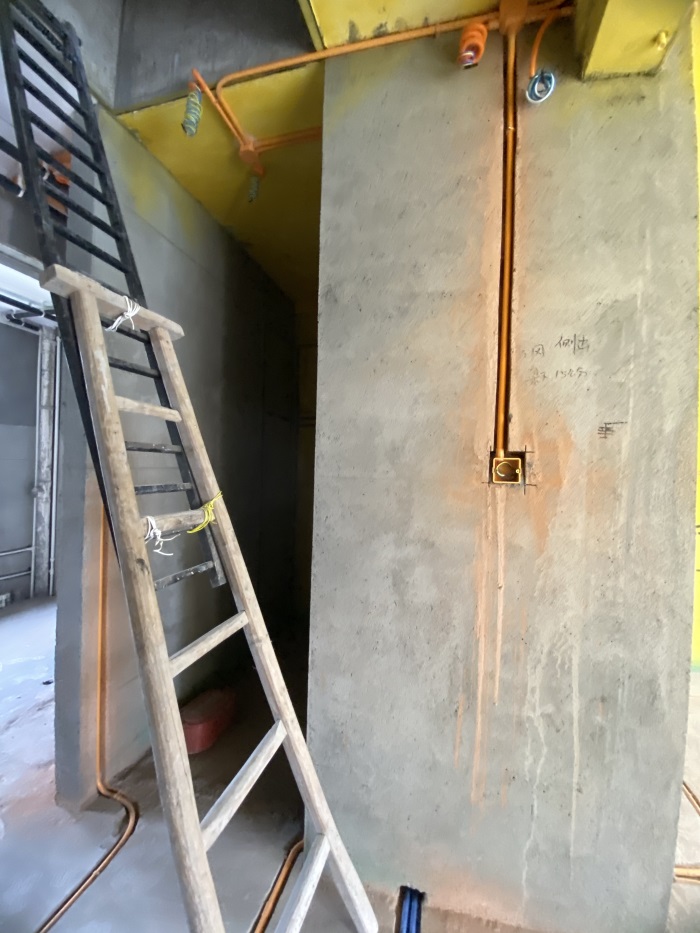

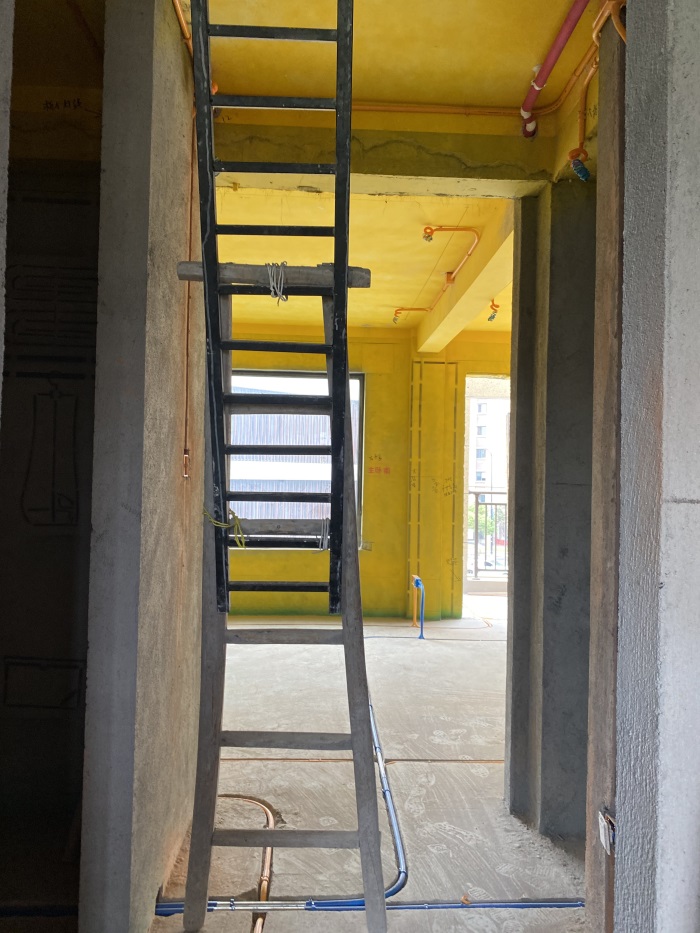

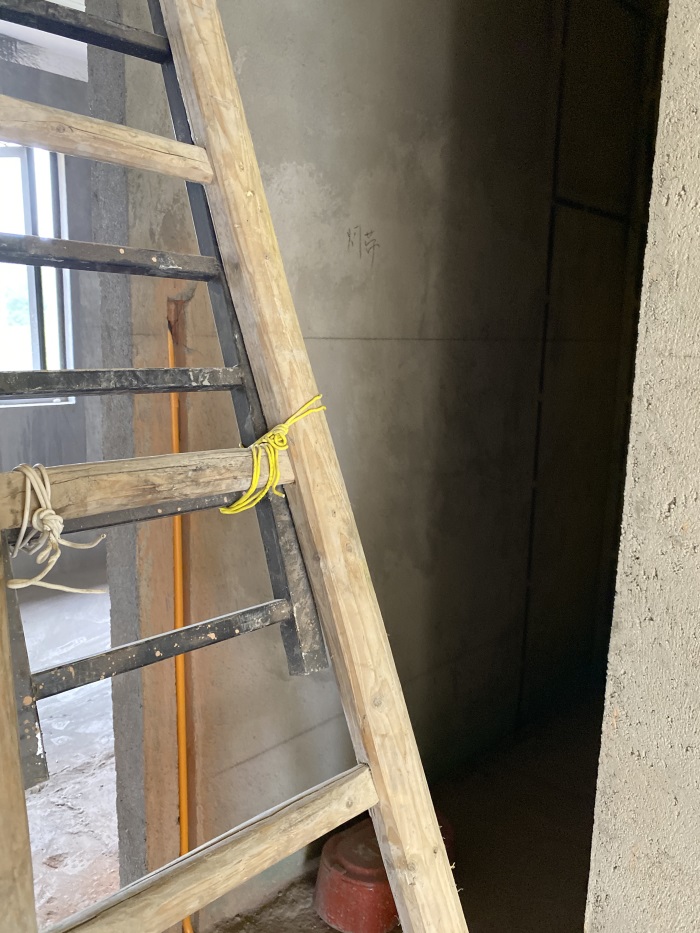

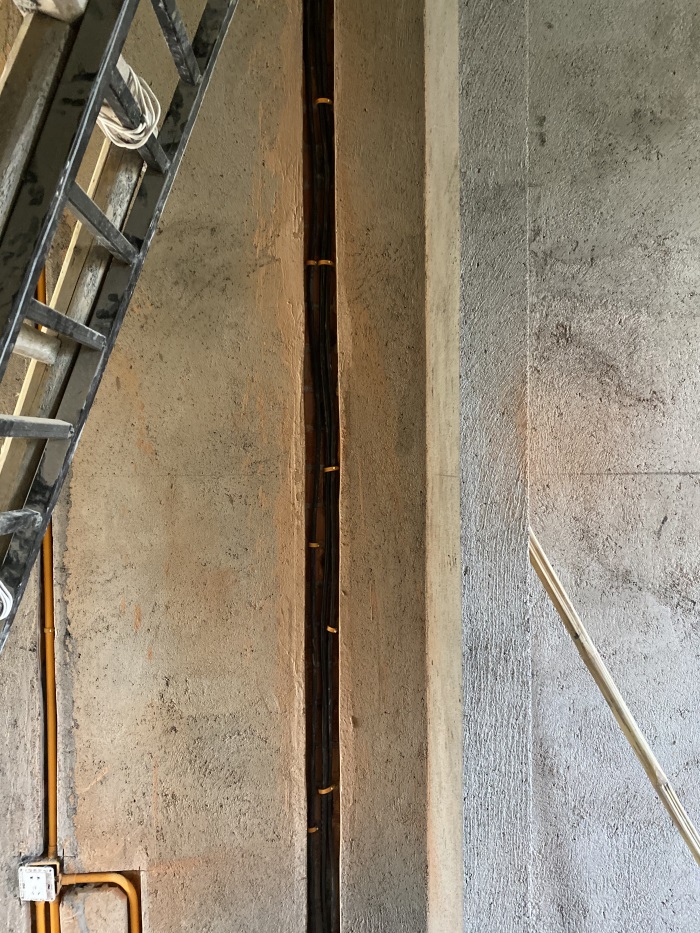

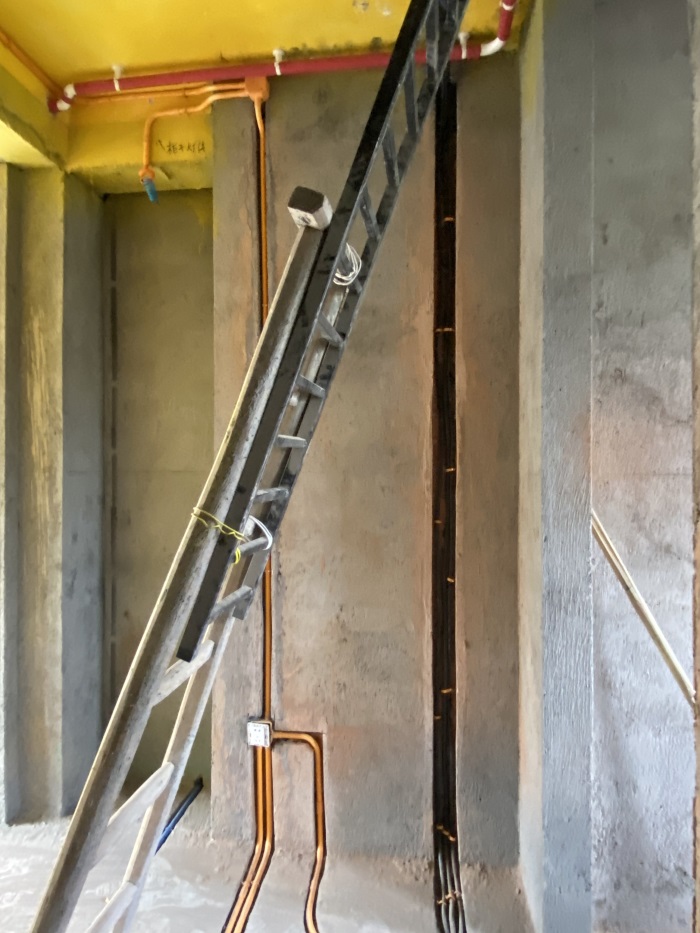

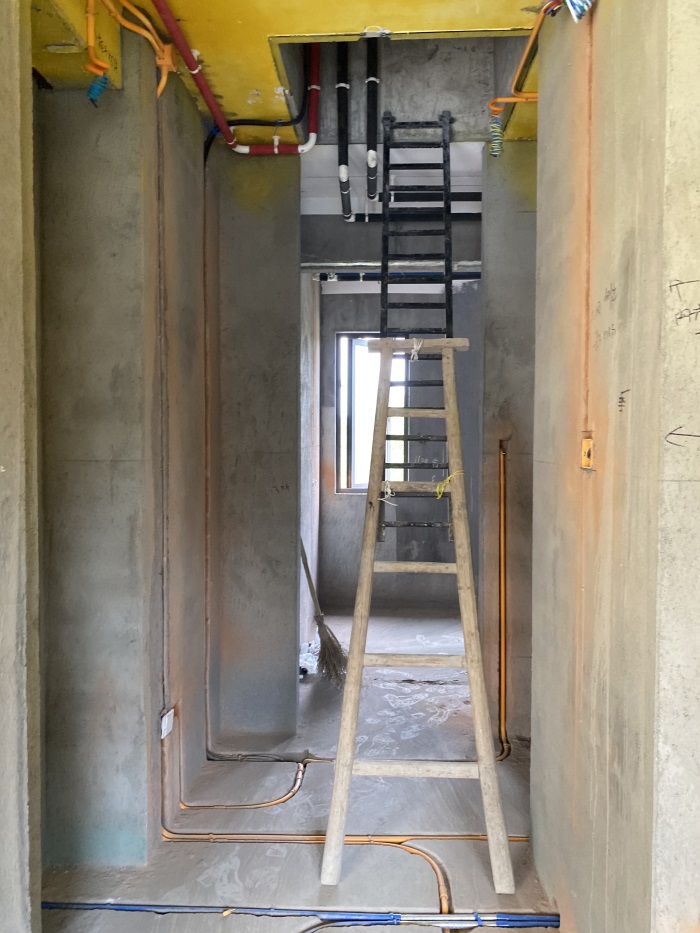

主卧过道墙面线管布置平整。

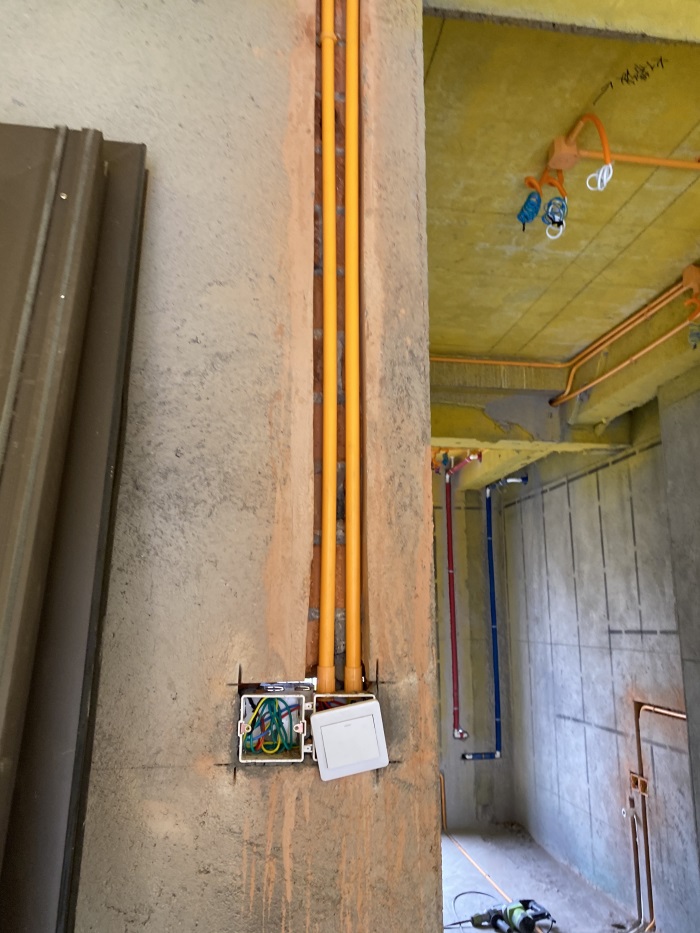

普通插座离地净高30厘米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面开关离地净高1.3米。

中央空调要用电缆线。

发表于 2021-10-10 10:47:06

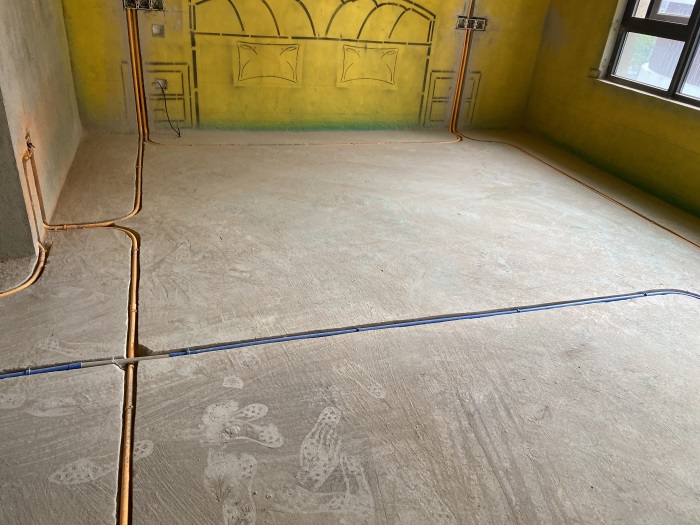

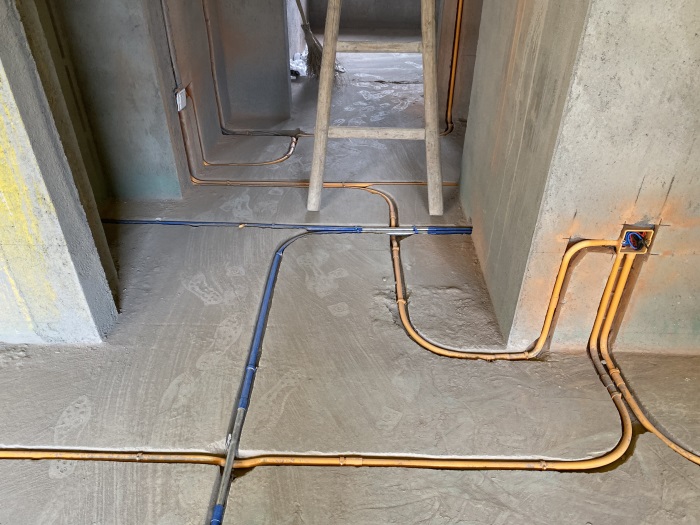

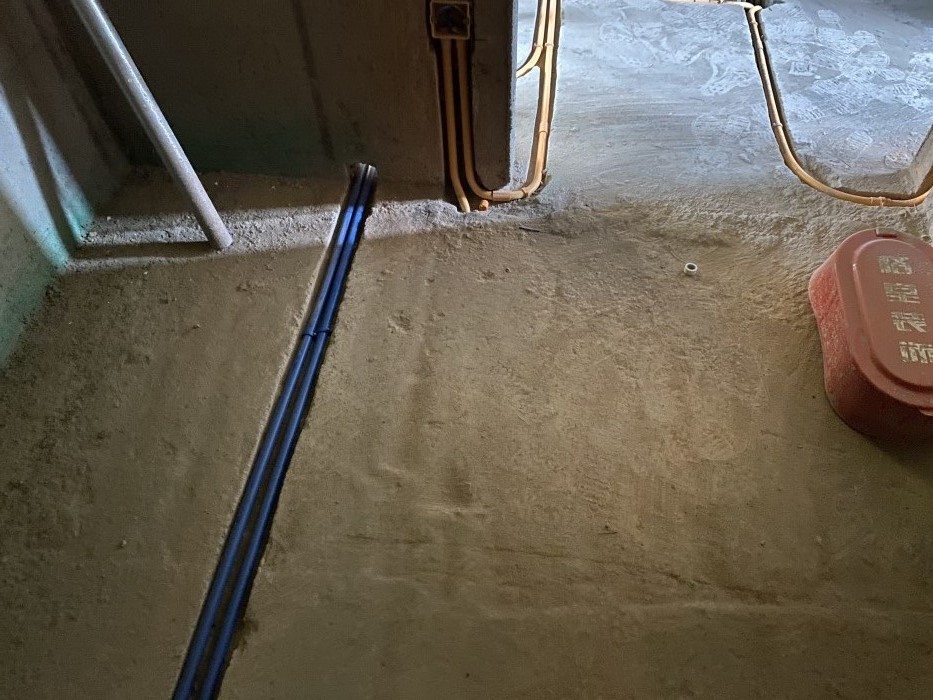

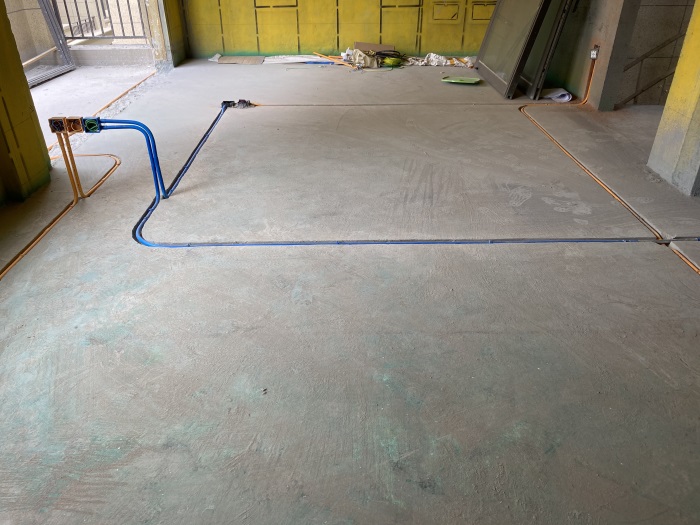

主卧地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

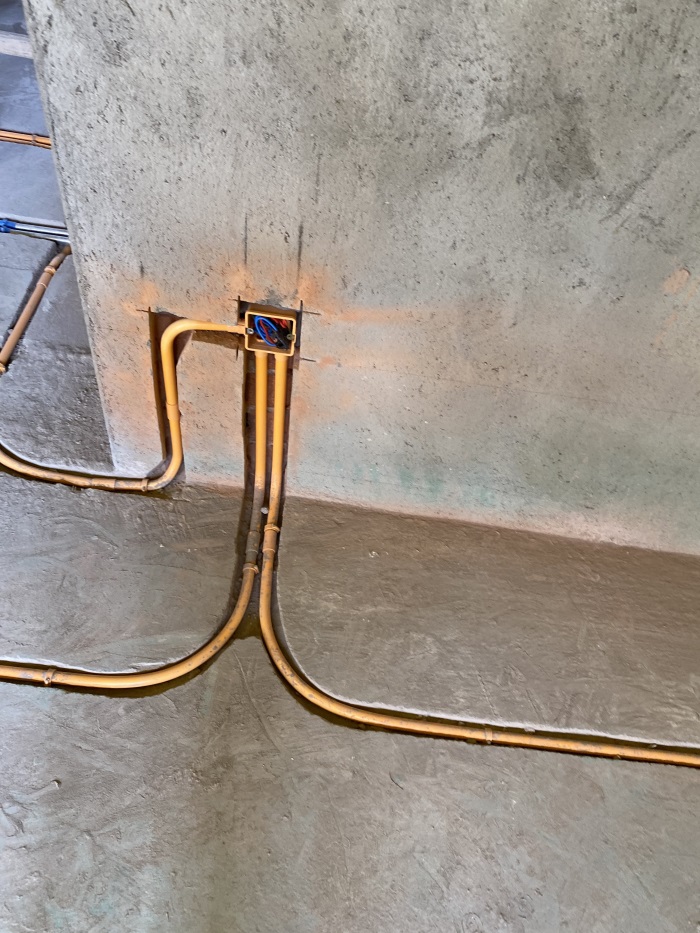

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

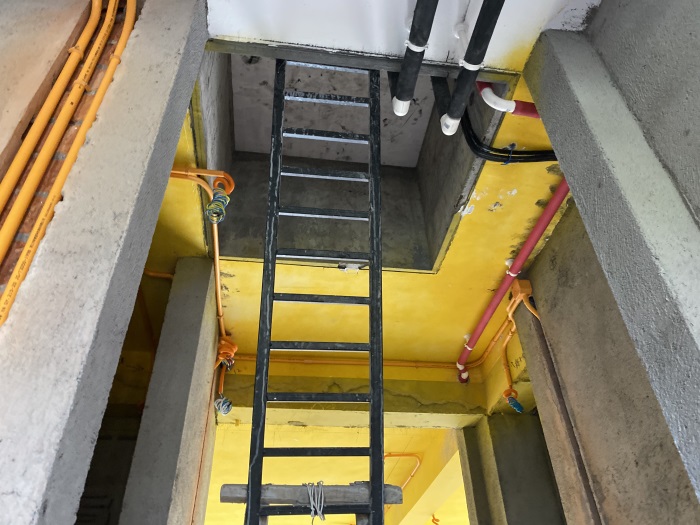

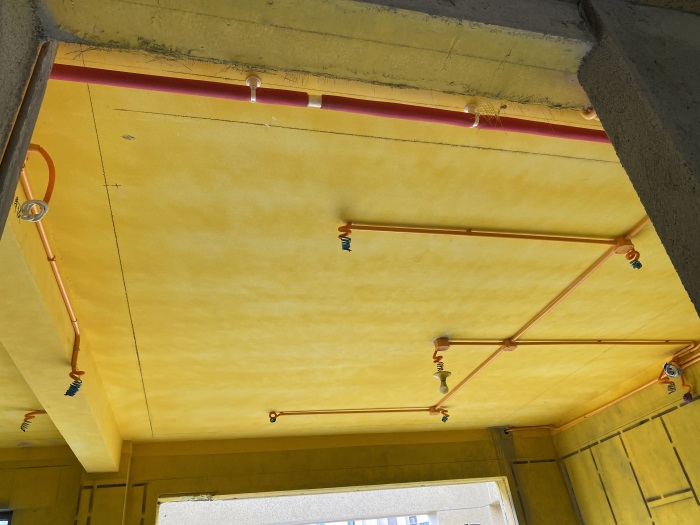

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-10-10 10:50:09

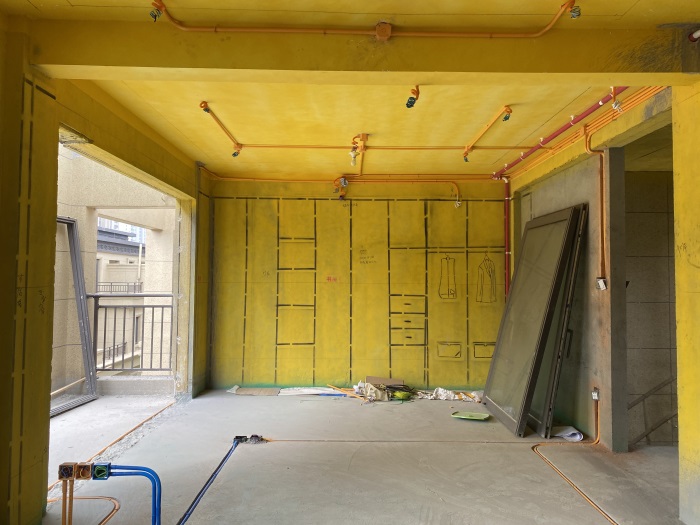

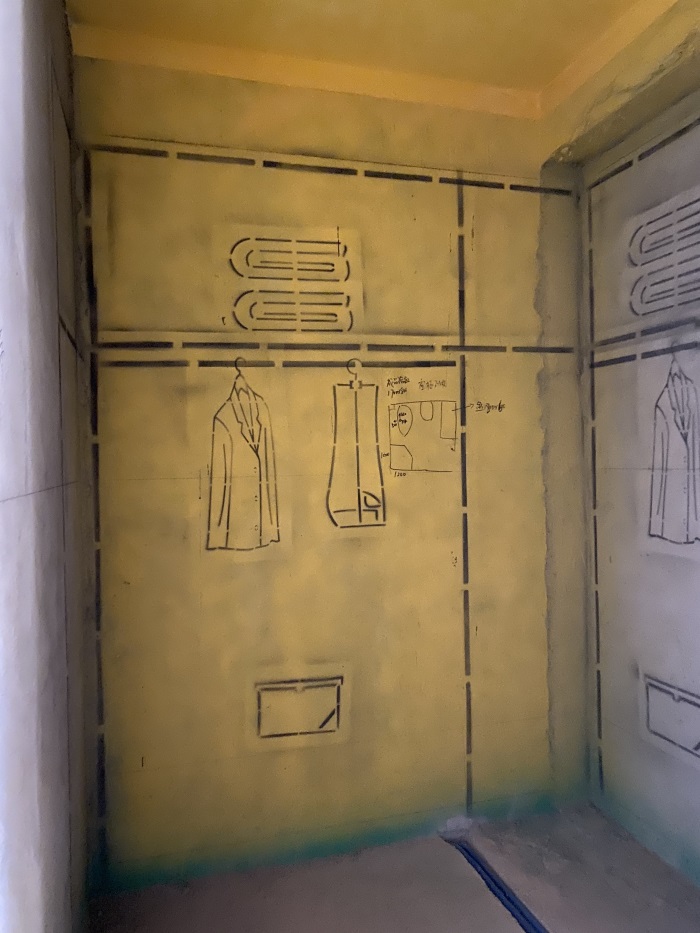

主卧衣帽间

发表于 2021-10-10 10:52:27

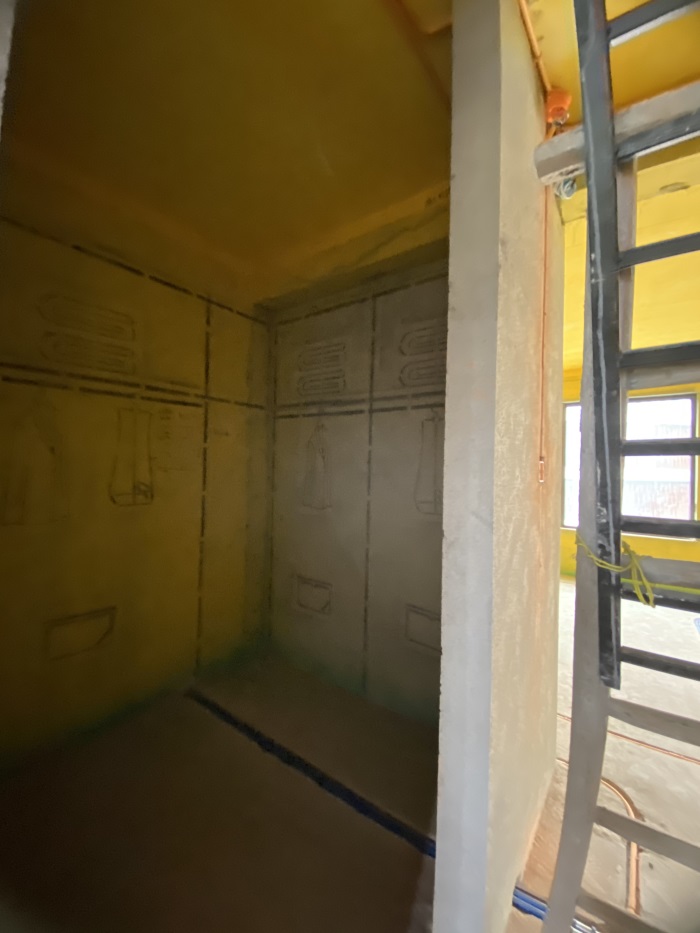

主卧衣帽间墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

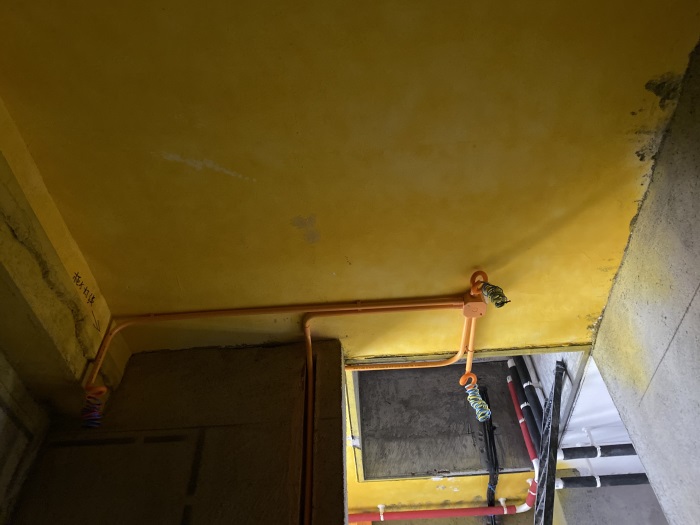

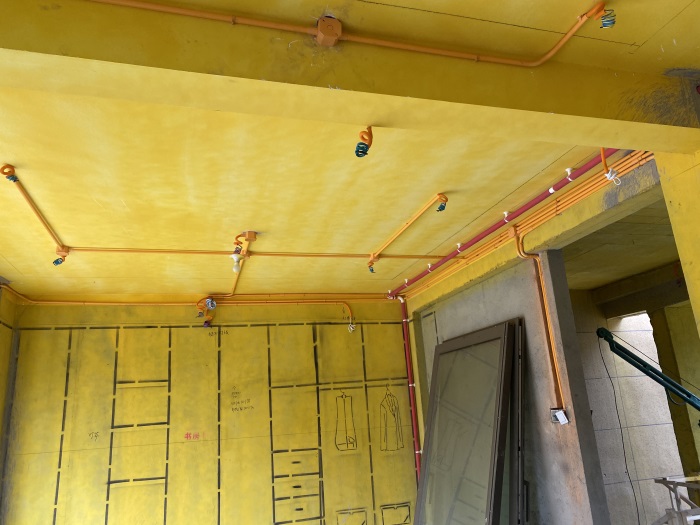

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-10-10 10:56:22

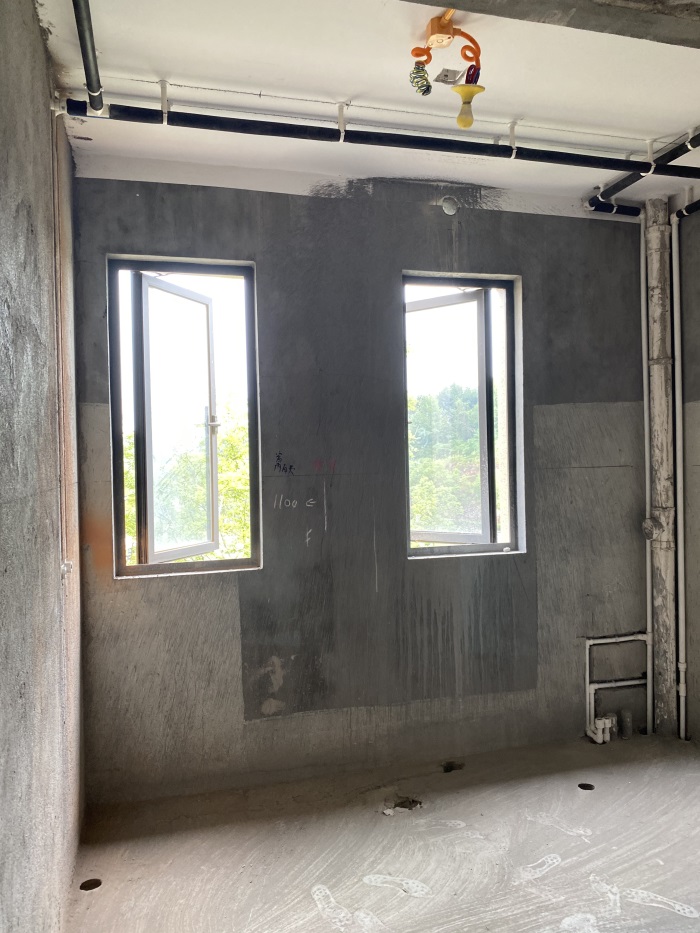

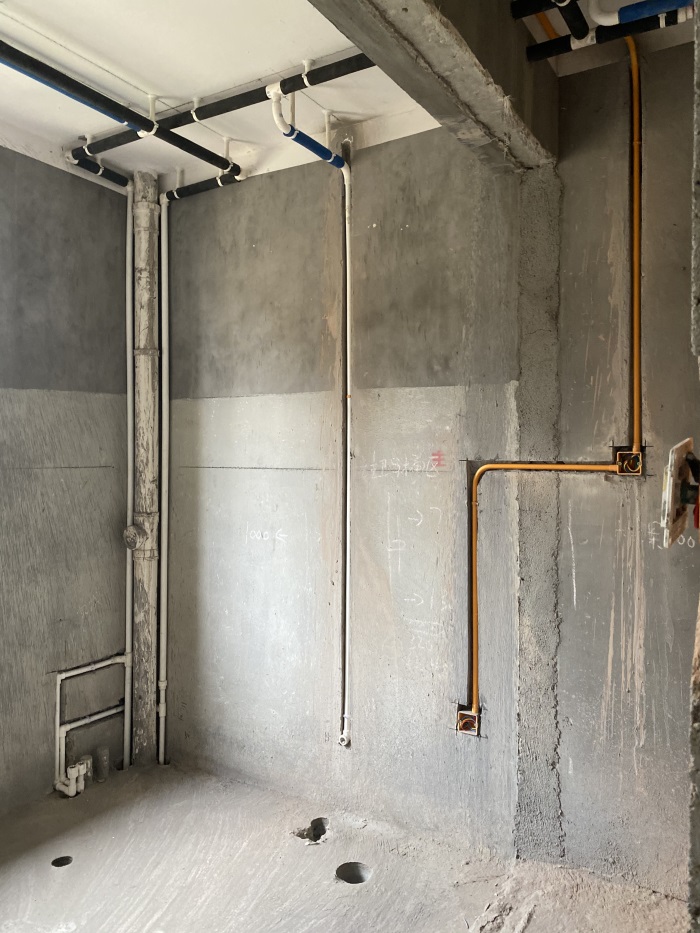

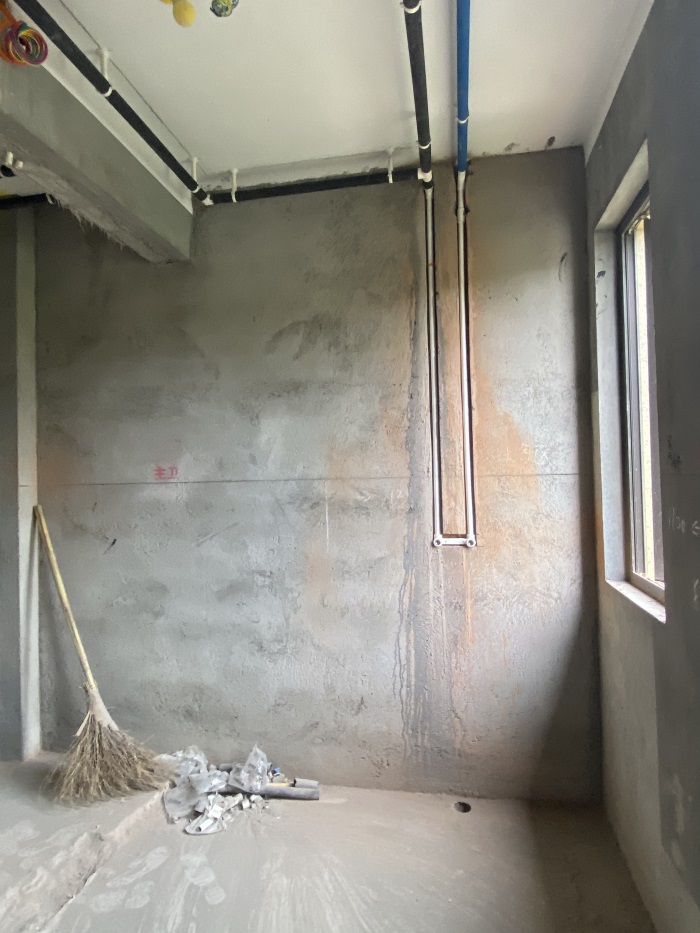

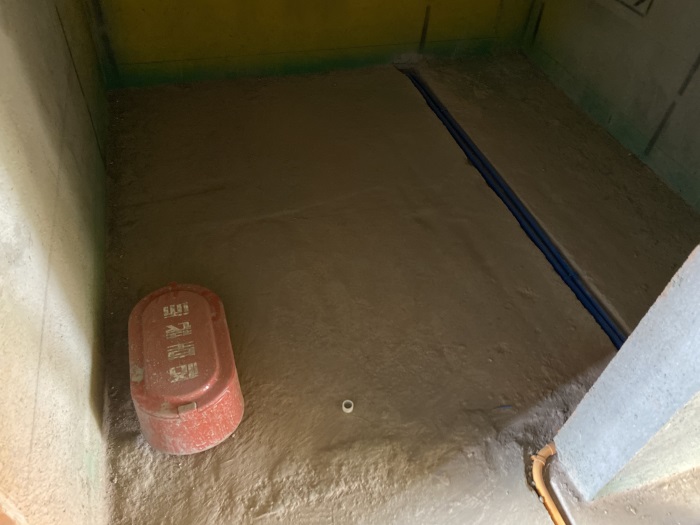

主卫墙面水管下垂式安装，防止后期安装打到水管，并且水管全部走墙，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

墙面开关离地净高1.3米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面空鼓瓷砖脱落！
