衢州公馆51-#436㎡现代极简——简约艺术

发表于 2022-5-28 16:22:28

本帖最后由格堂飞飞于 2022-5-28 16:25 编辑

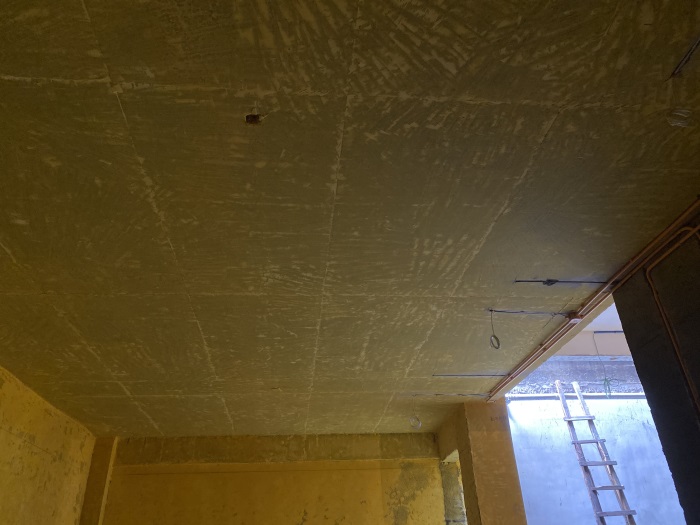

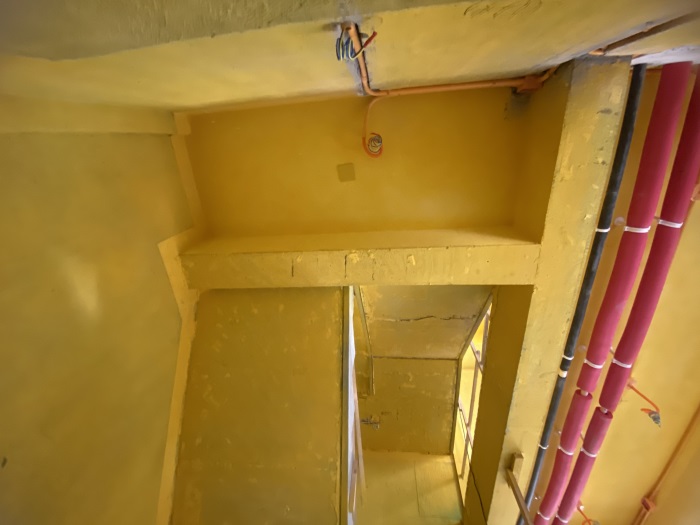

负一楼顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤！

灯头线套黄腊管保护，防止电线划伤！

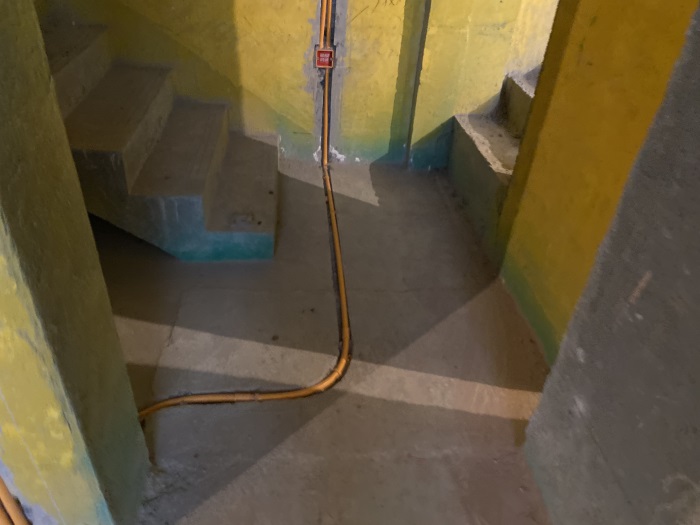

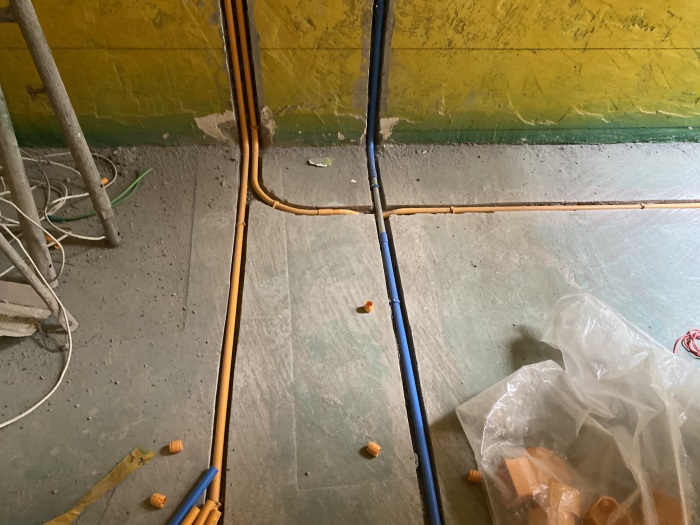

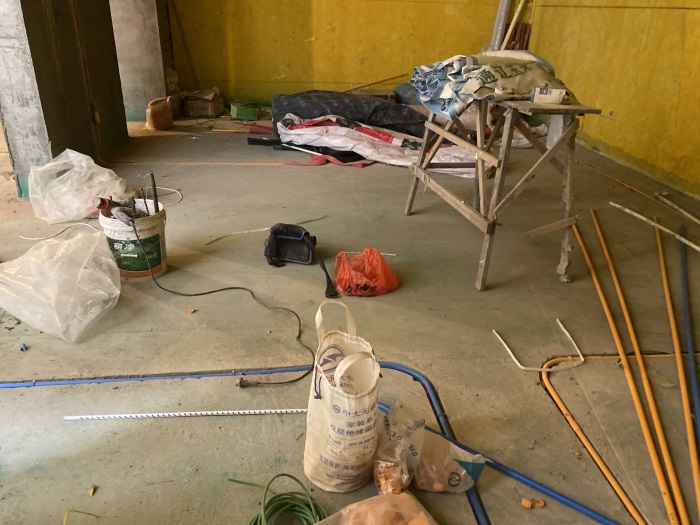

地面开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2022-5-28 16:28:06

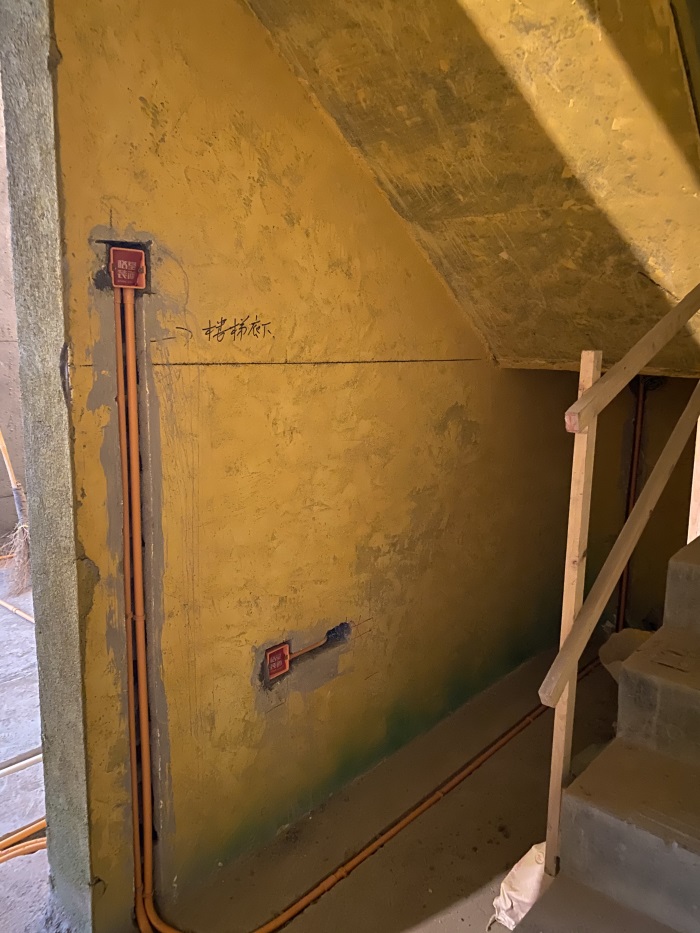

放样楼梯墙面线管布置平整。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

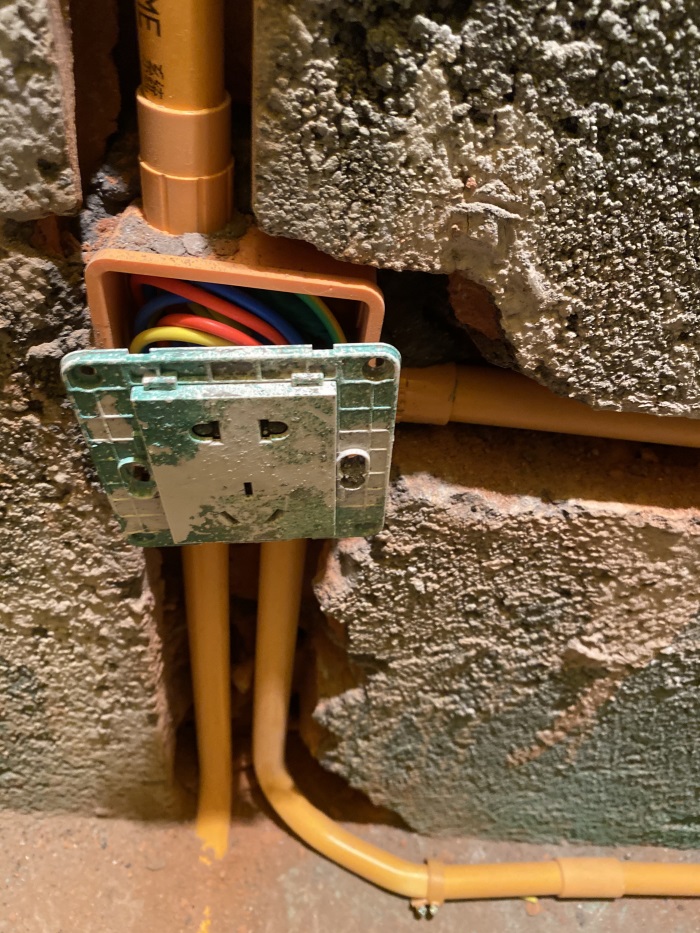

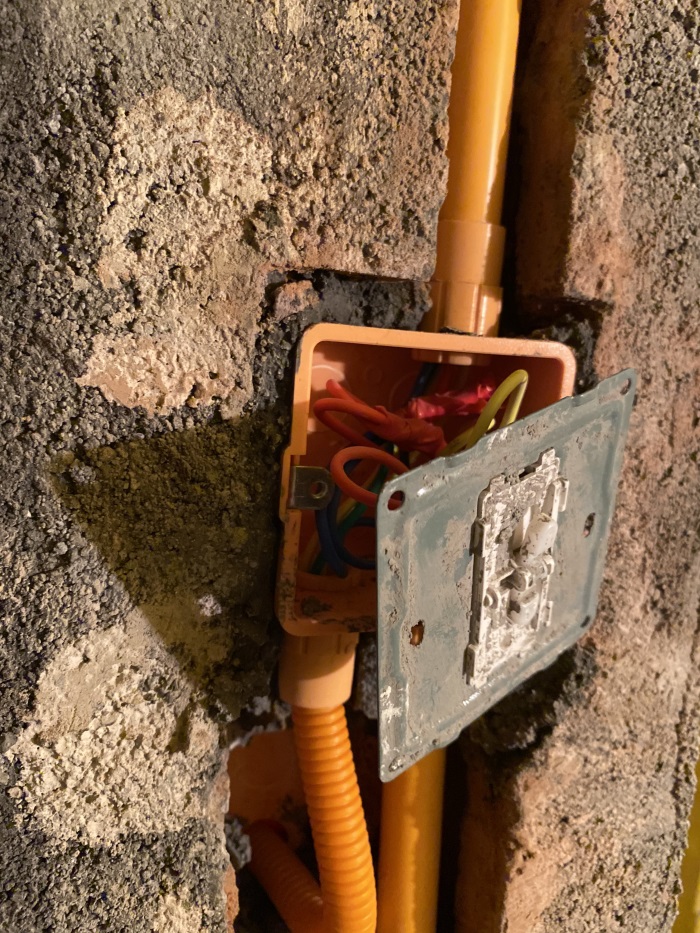

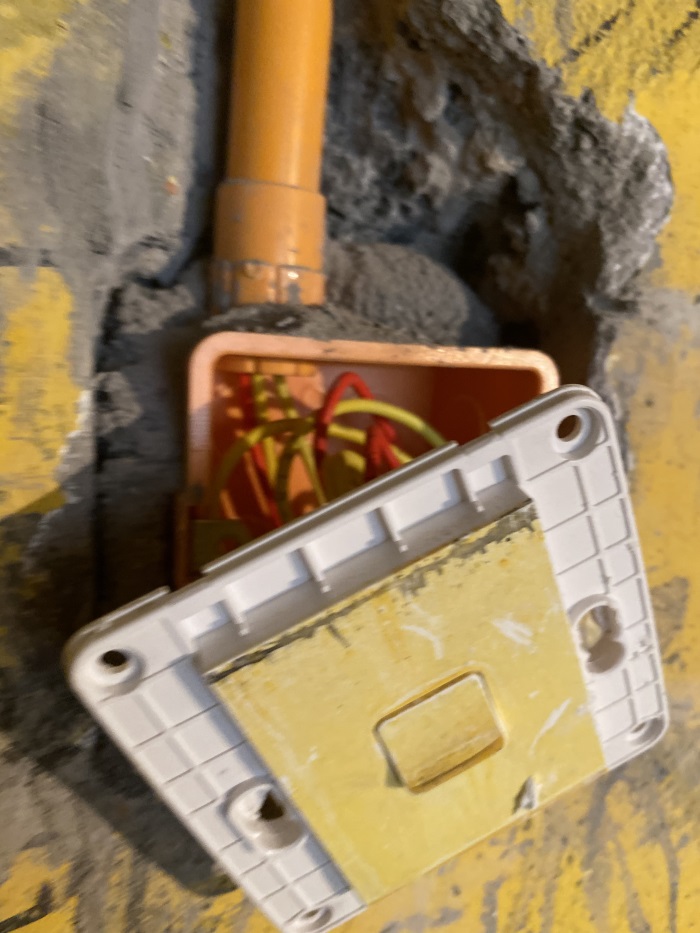

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-5-28 16:29:16

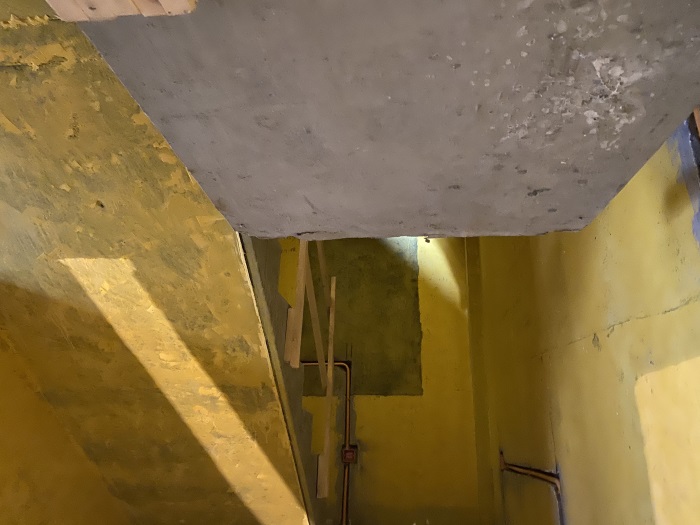

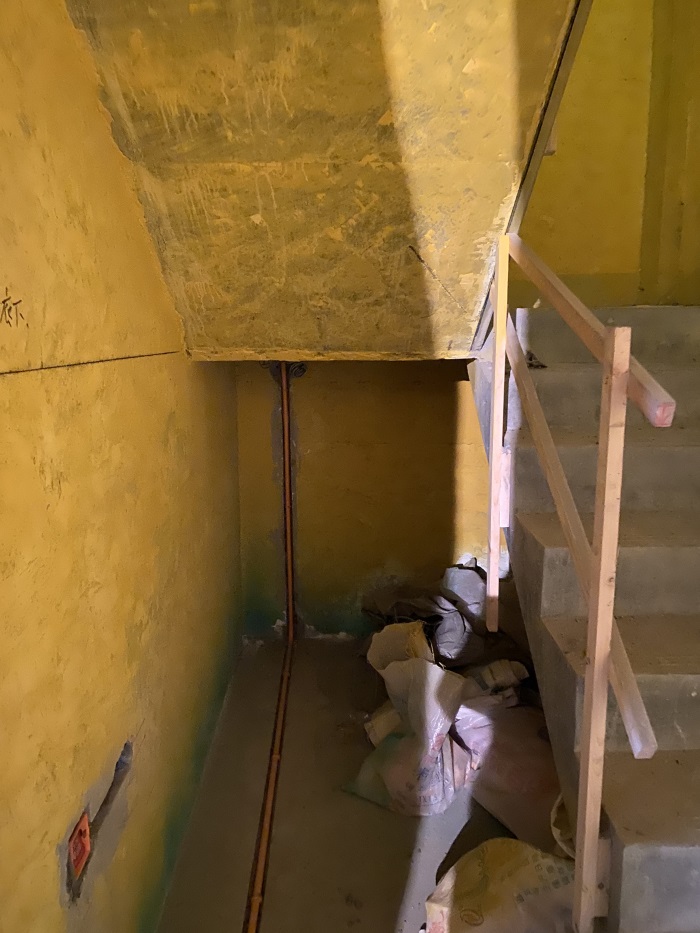

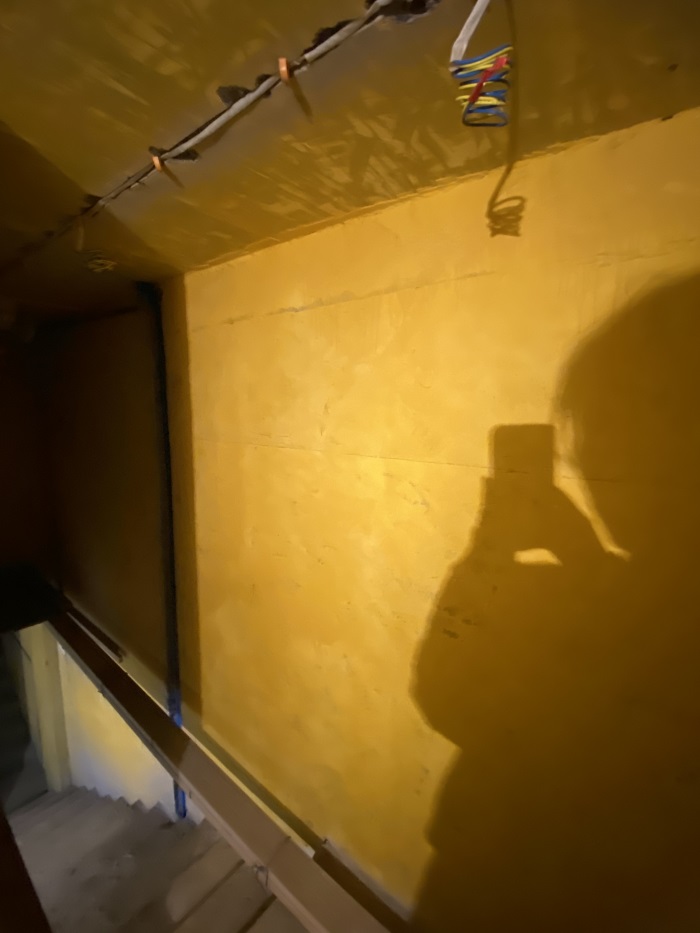

负一楼楼梯，墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-5-28 16:30:57

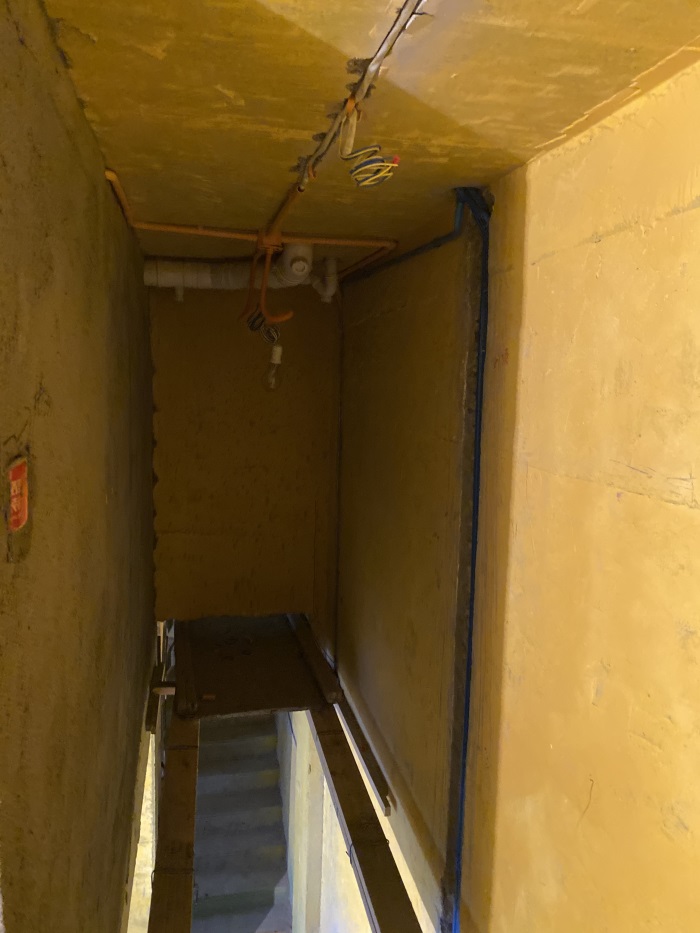

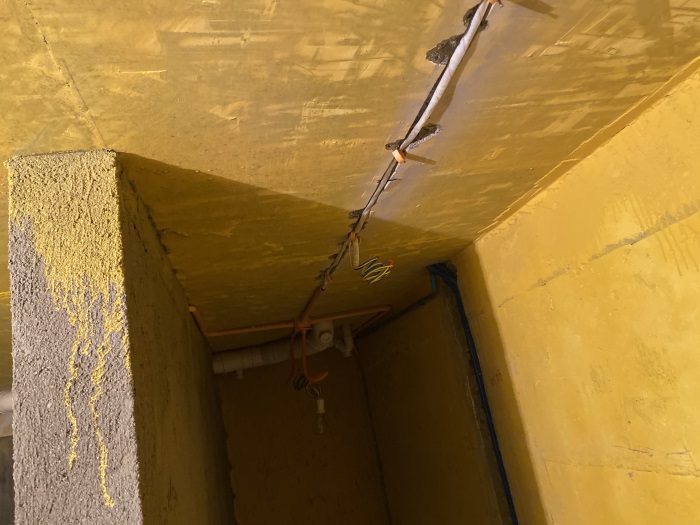

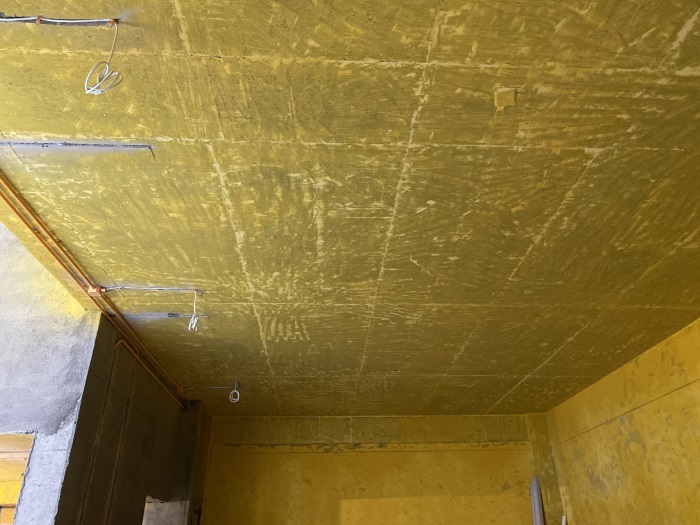

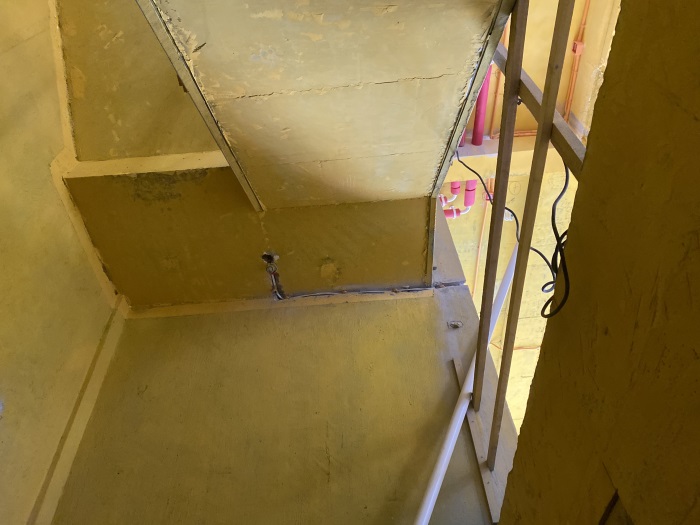

负一楼楼梯，顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

灯头线套黄腊管保护，防止电线划伤！

发表于 2022-5-28 16:33:41

本帖最后由格堂飞飞于 2022-5-28 16:34 编辑

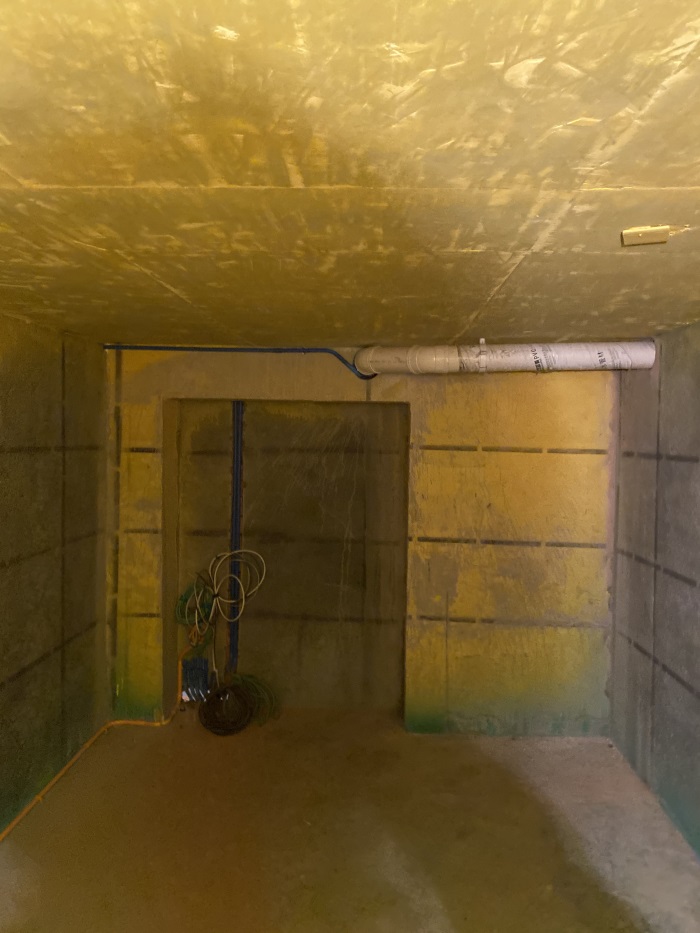

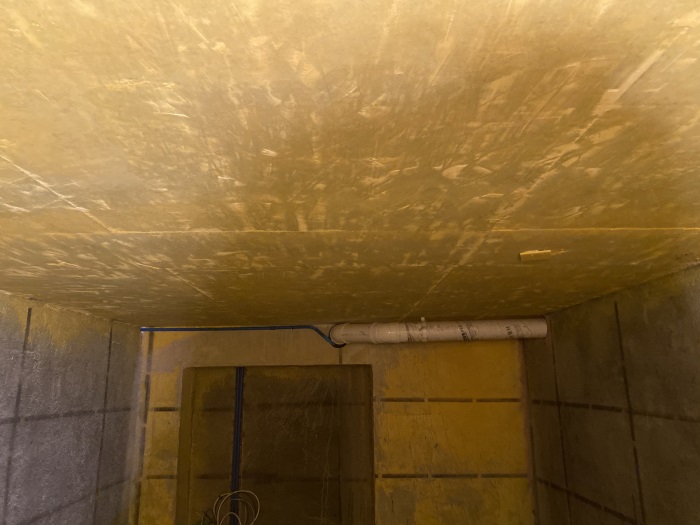

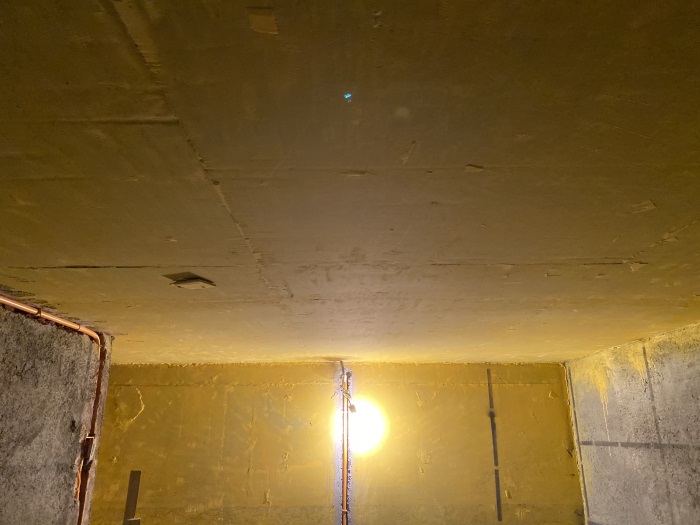

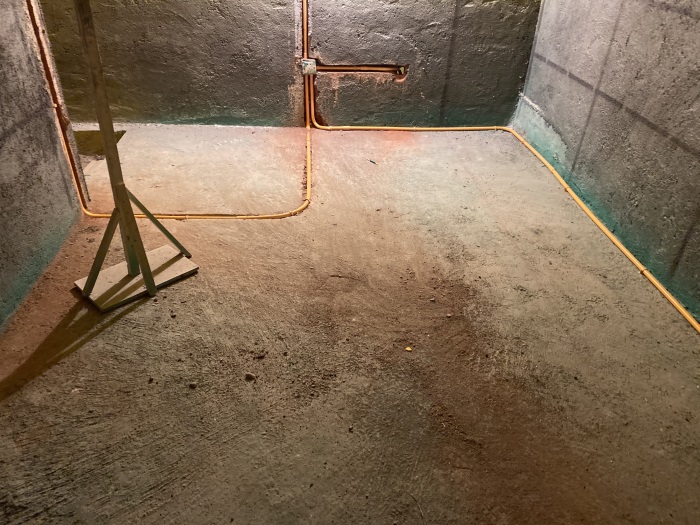

负一楼储藏间，墙面线管布置平整。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-5-28 16:37:21

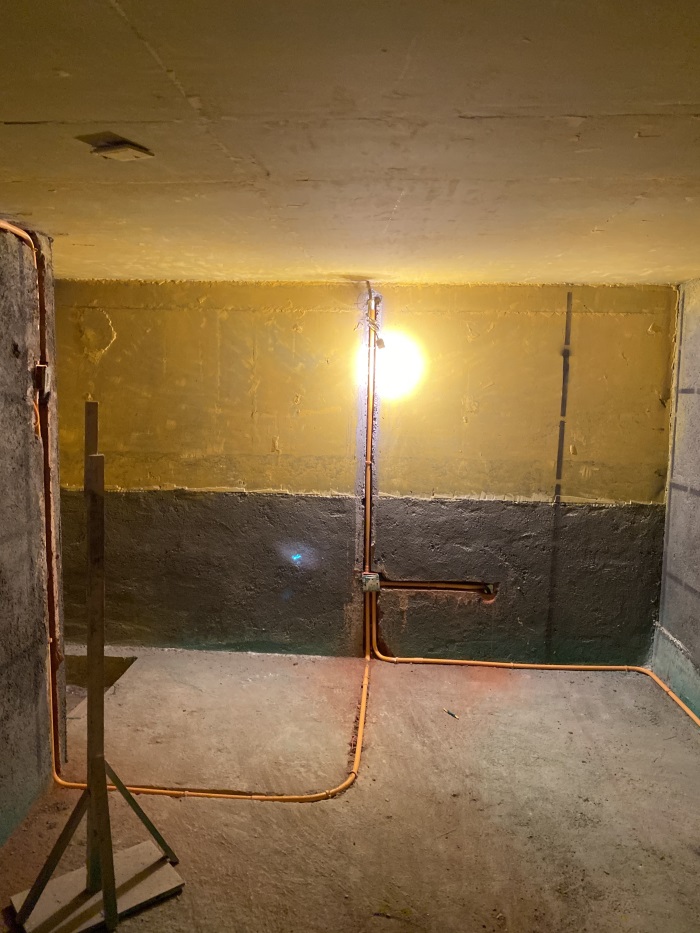

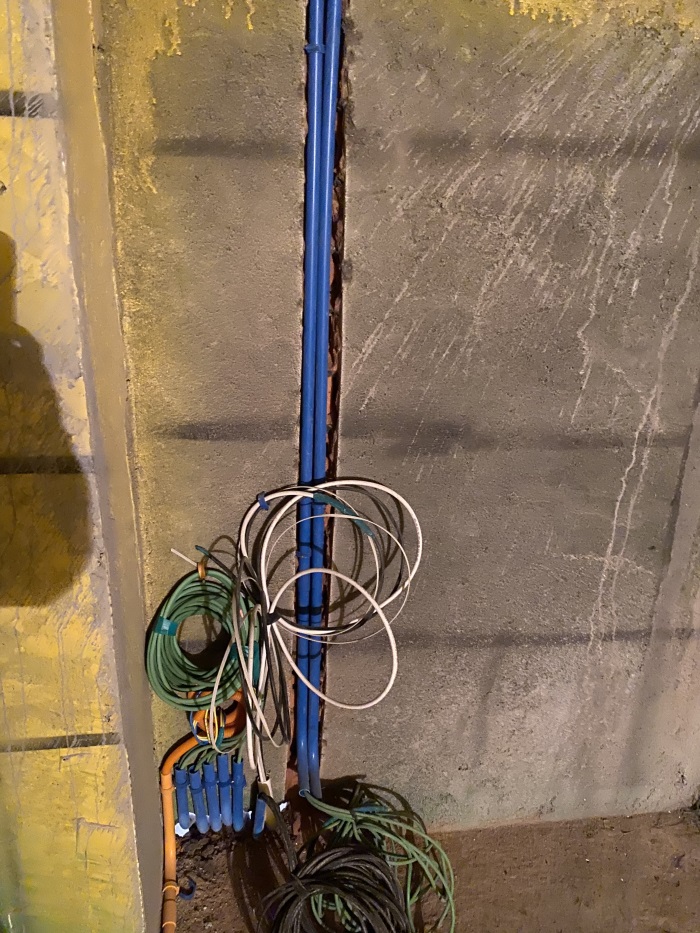

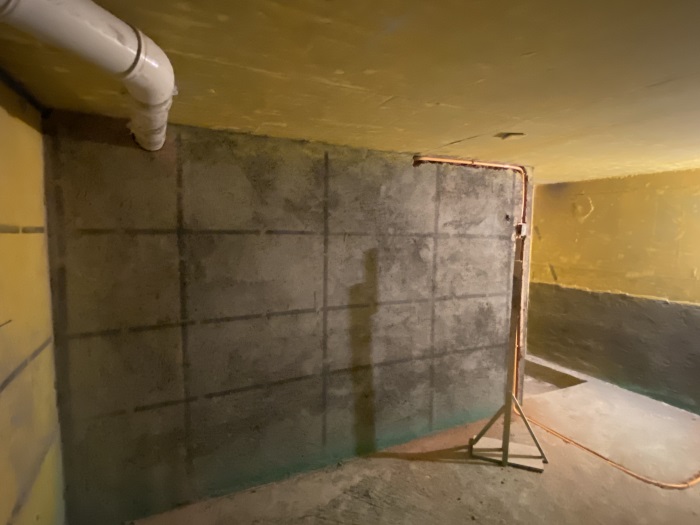

负一楼储藏间，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落!

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，特殊部位布置线管，套黄腊管，防止电线划伤！

发表于 2022-5-28 16:39:04

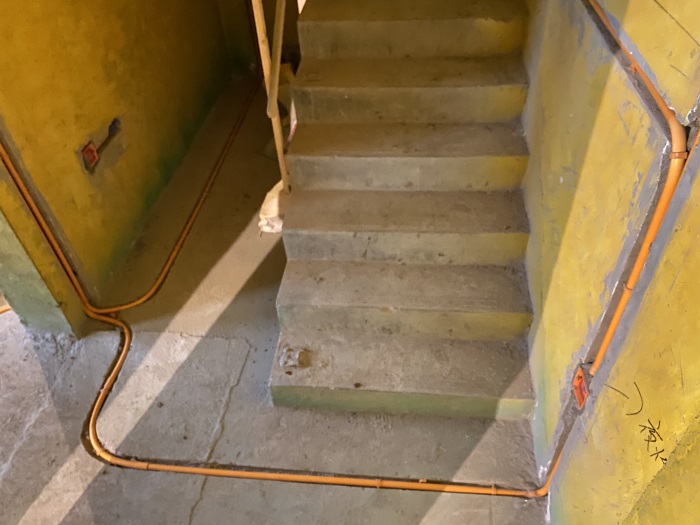

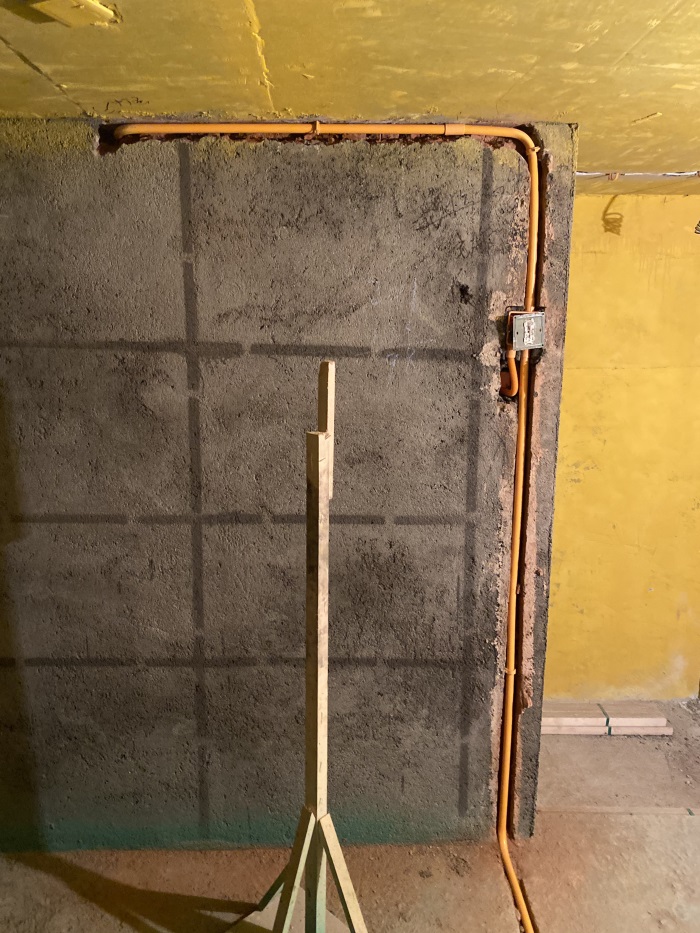

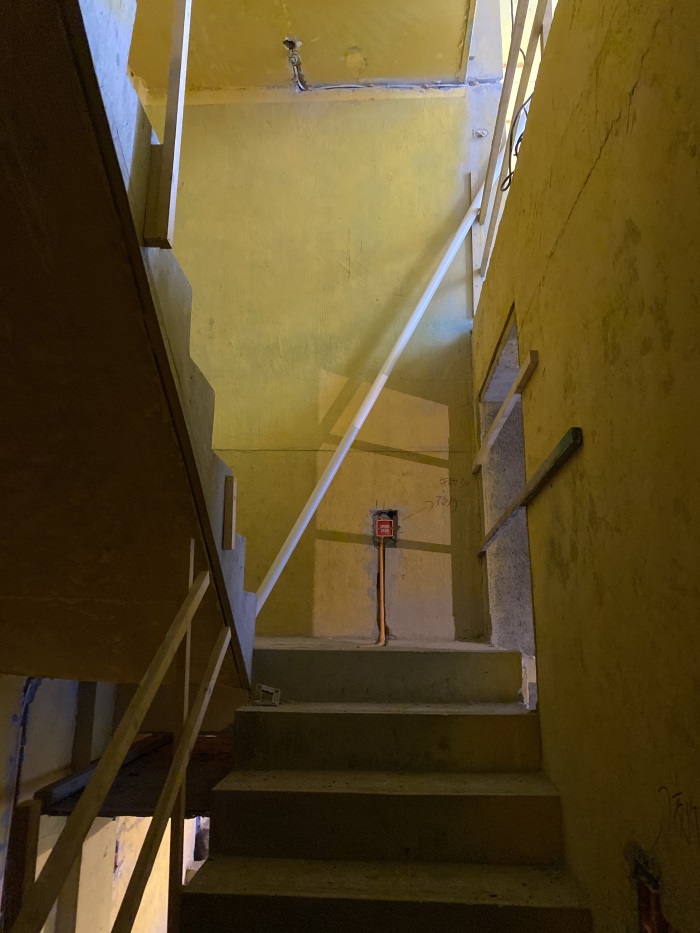

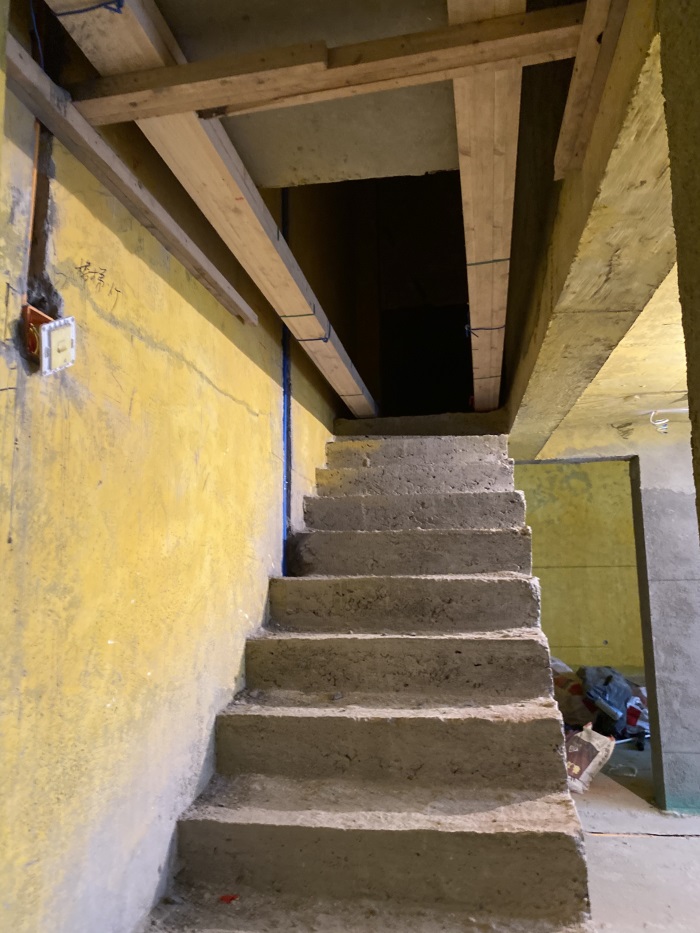

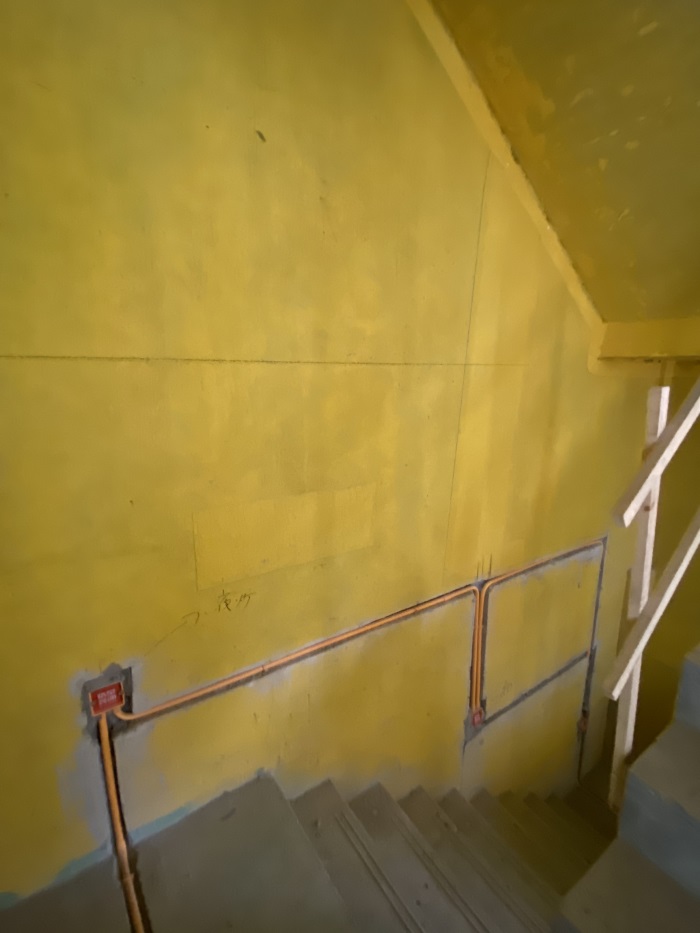

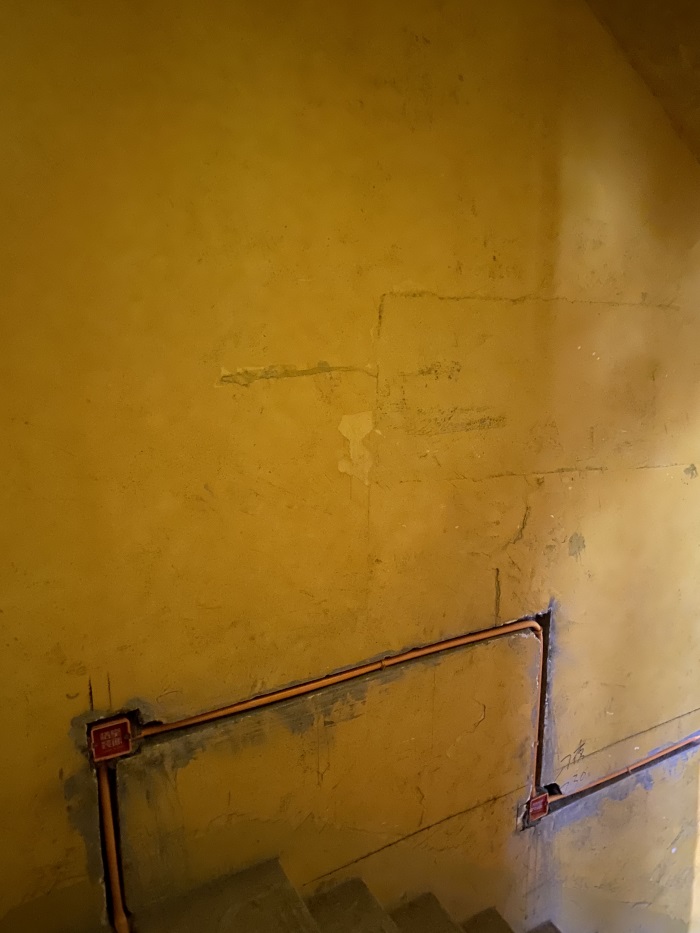

负一楼楼梯，墙面线管布置平整，

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-5-28 16:41:58

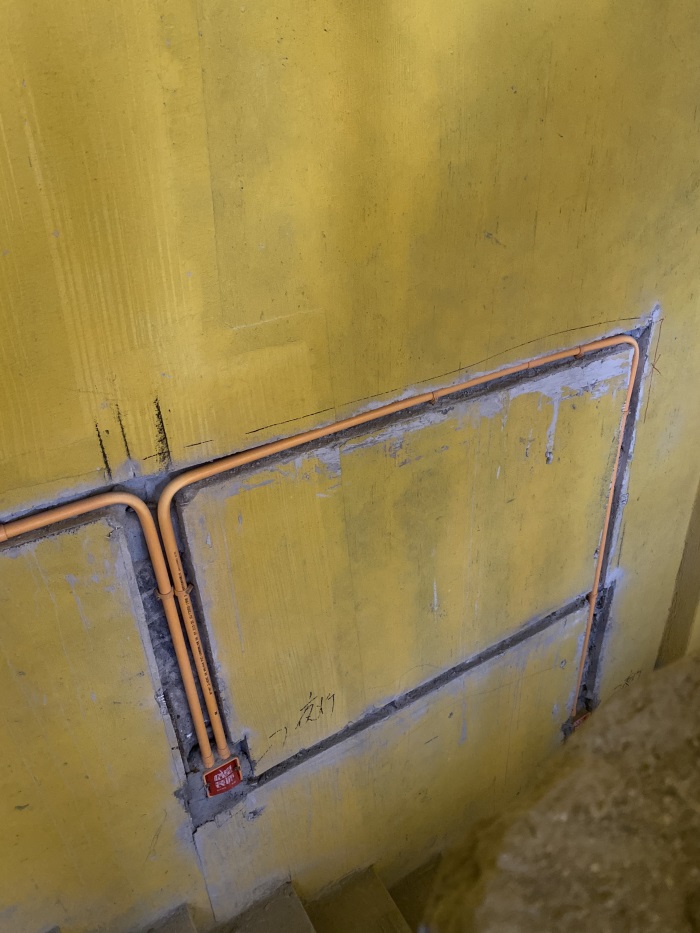

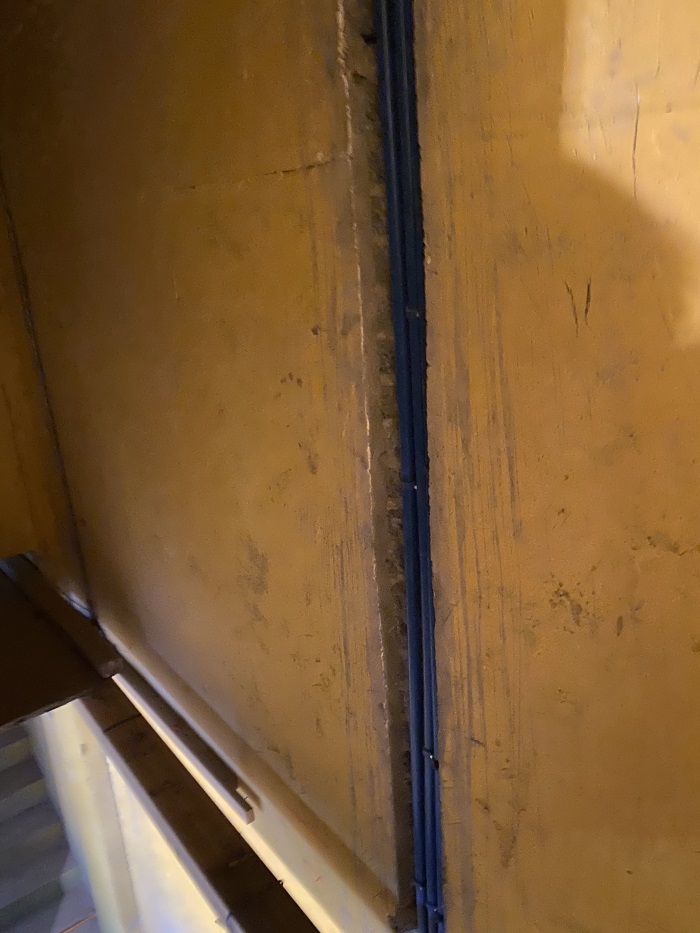

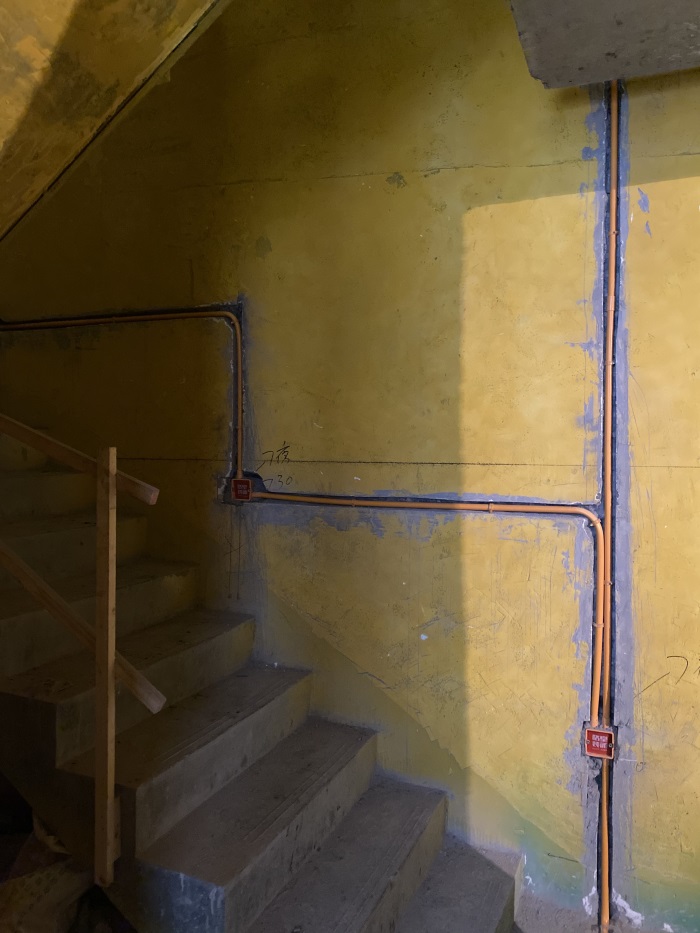

负一楼楼梯，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-5-28 16:45:13

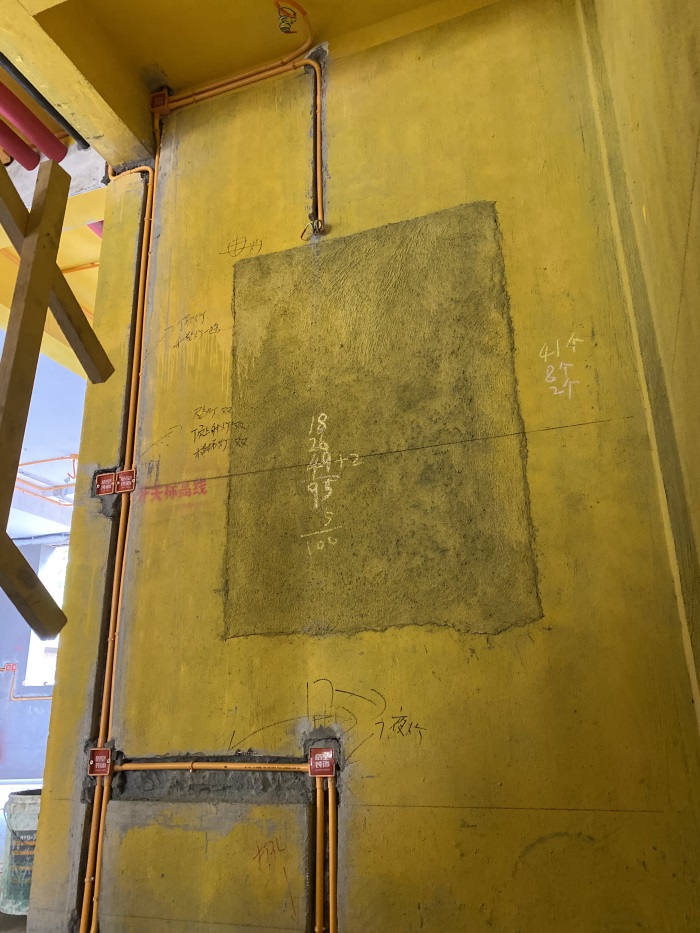

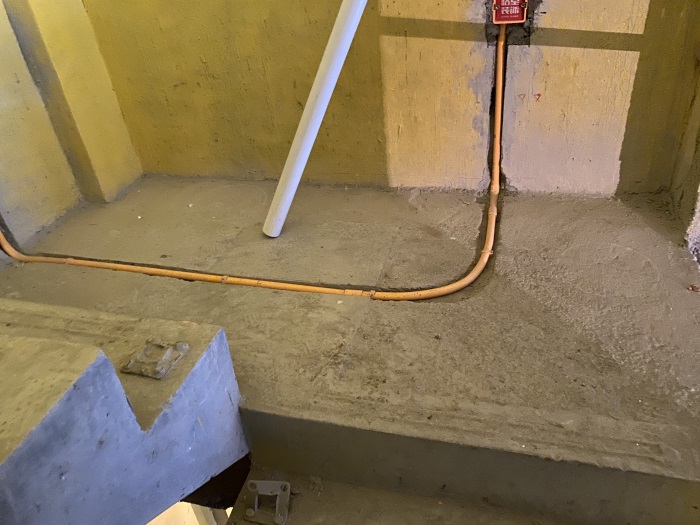

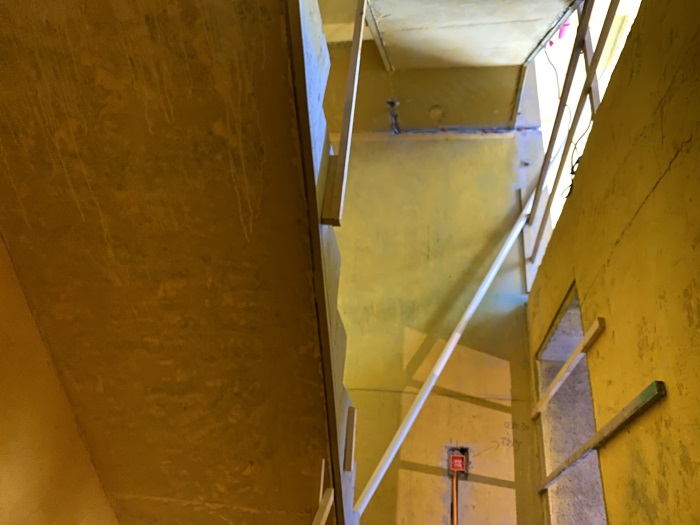

一楼楼梯墙面，开关离地净高1.3米，普通插座离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

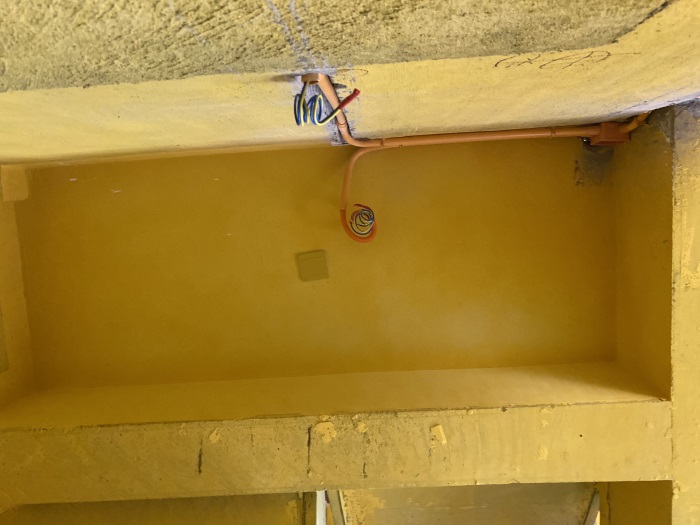

顶部线管交接处用暗盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-5-28 16:47:15

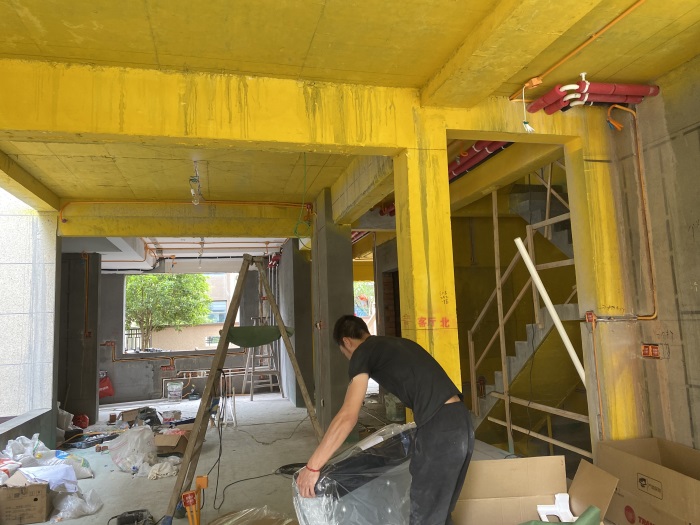

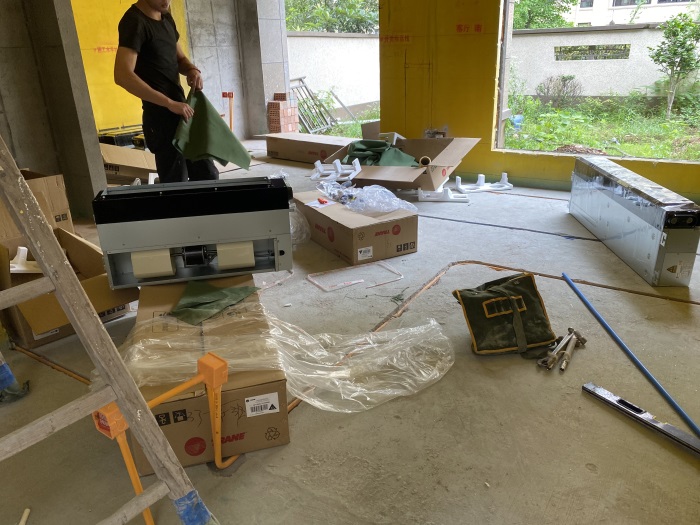

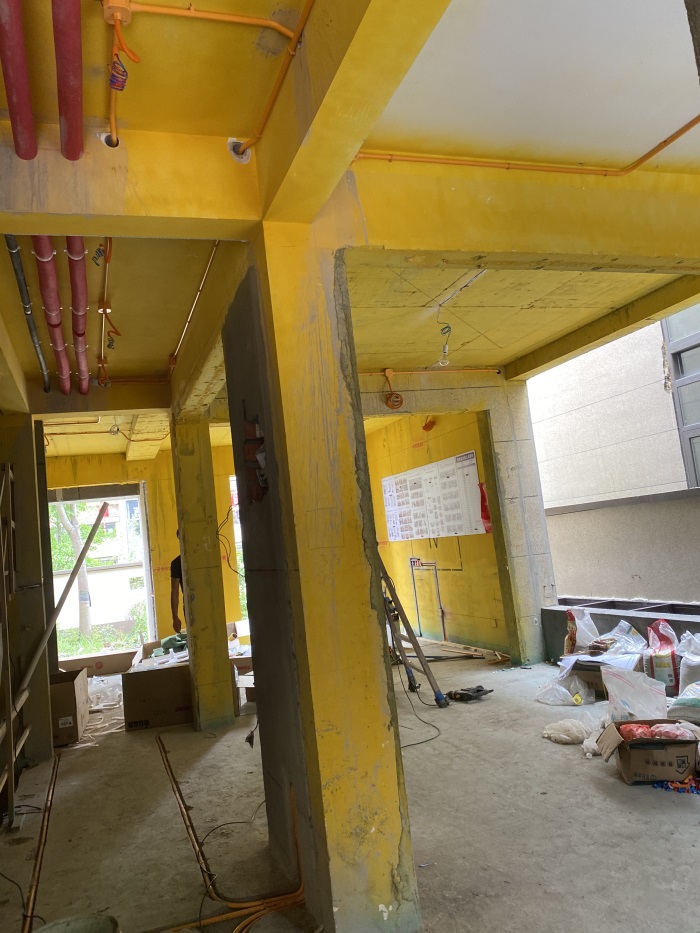

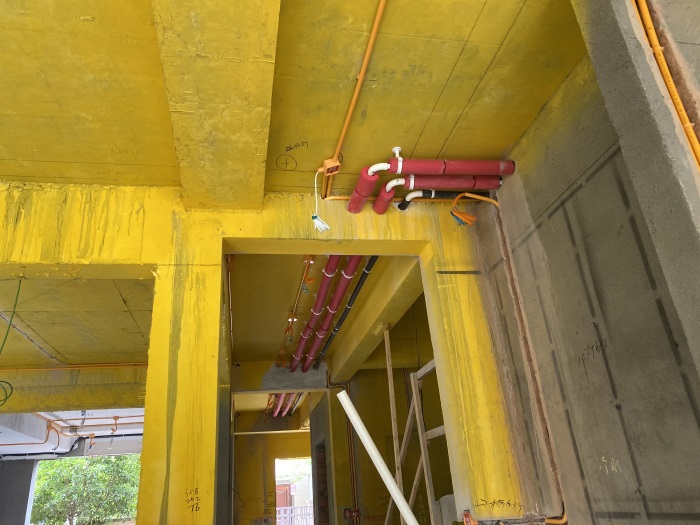

师傅正在安装中央空调。

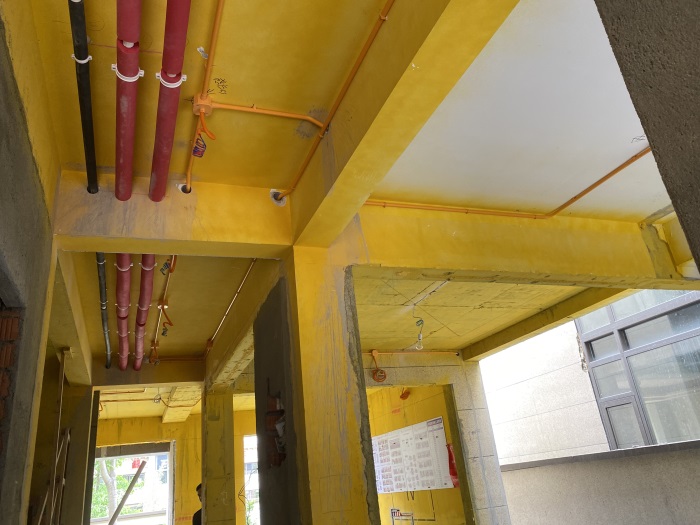

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。
