衢州公馆51-#436㎡现代极简——简约艺术

发表于 2022-5-3 10:39:51

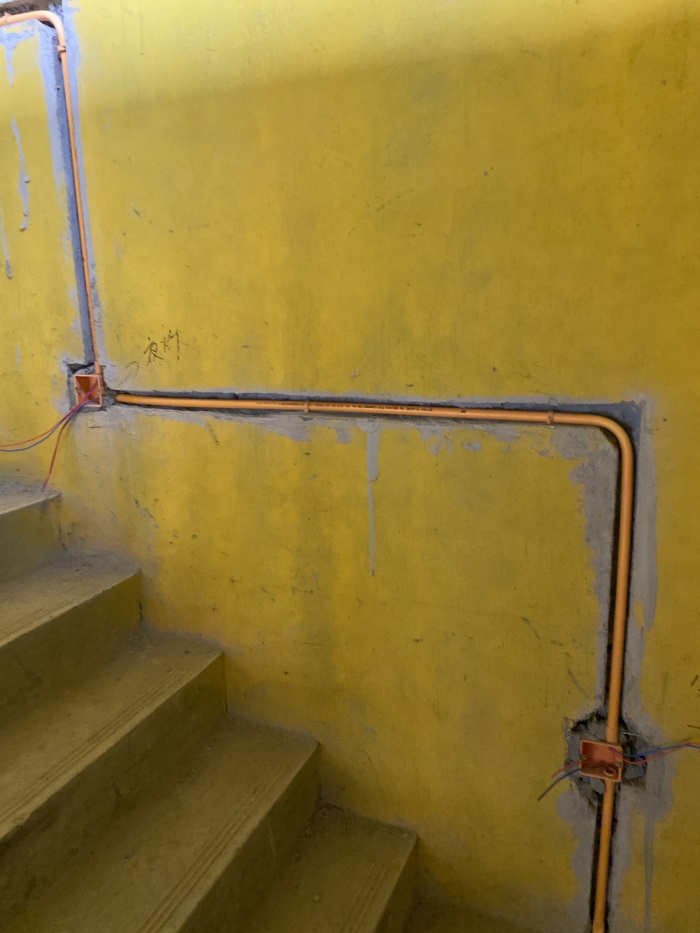

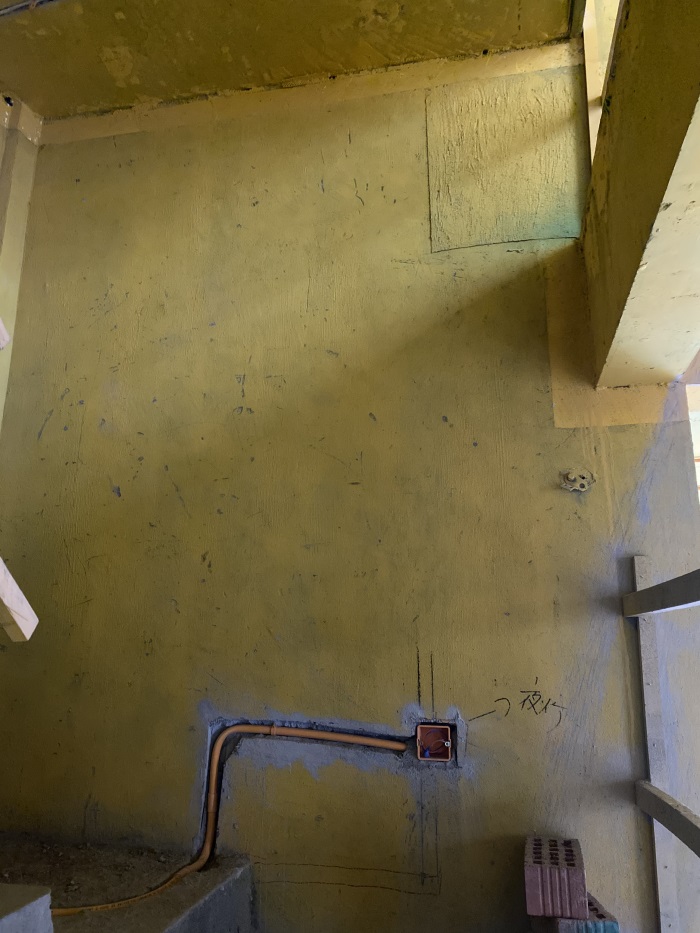

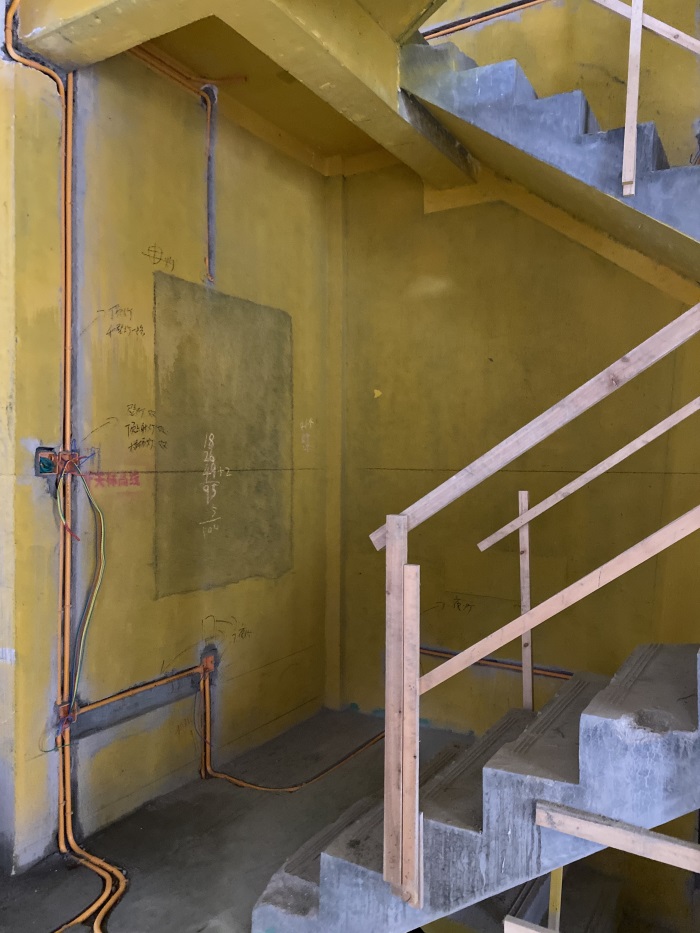

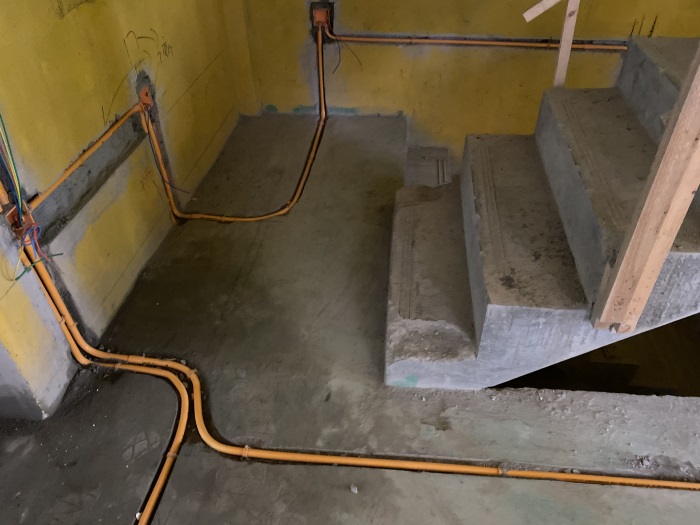

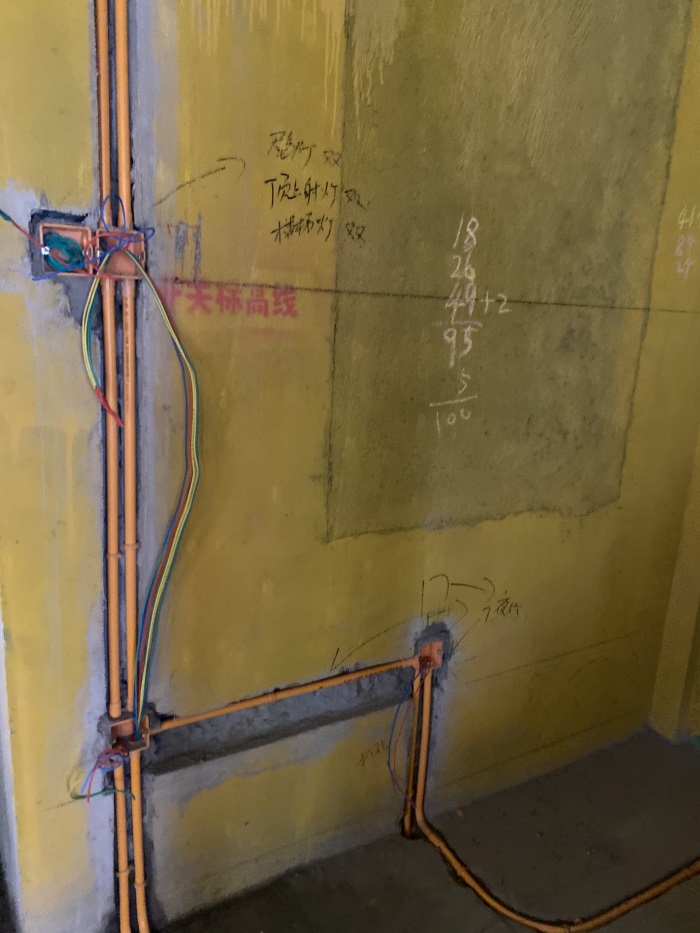

一楼楼梯墙面线管布置平整，普通插座离地30厘米，开关离地净高1.3米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

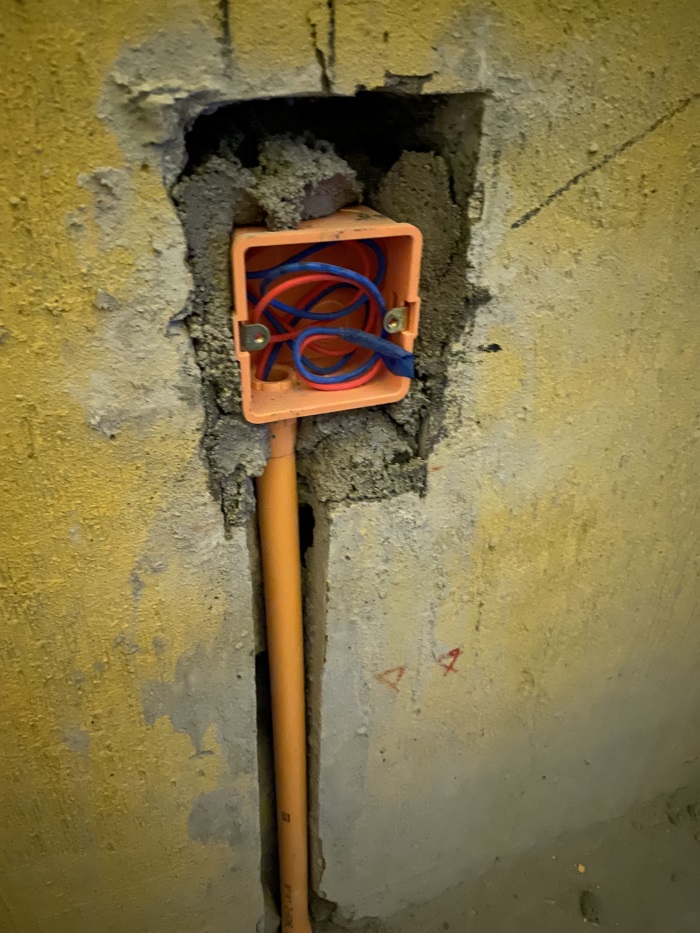

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

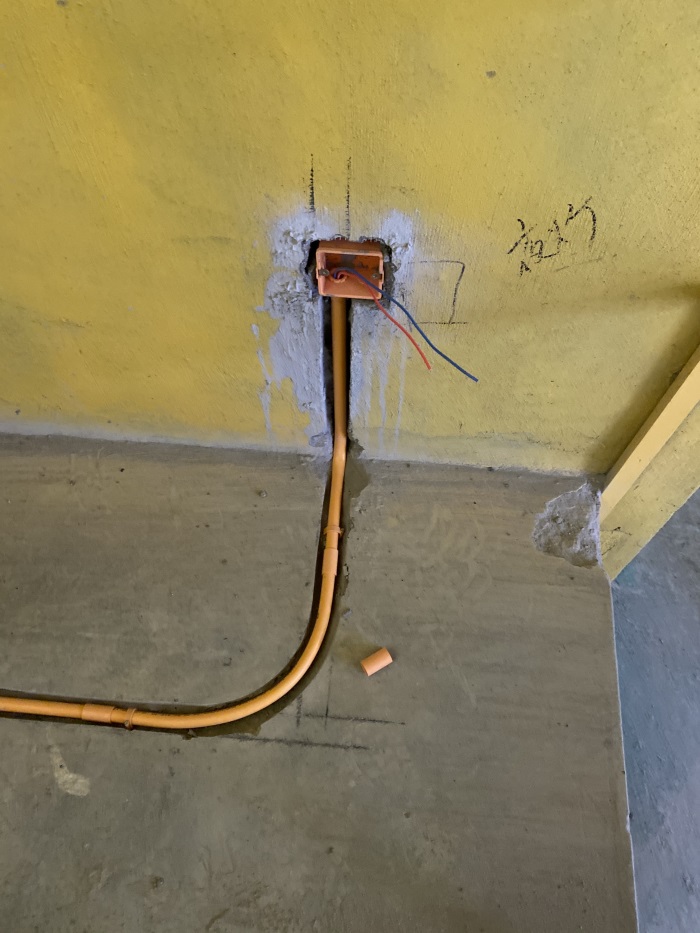

开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2022-5-3 10:41:05

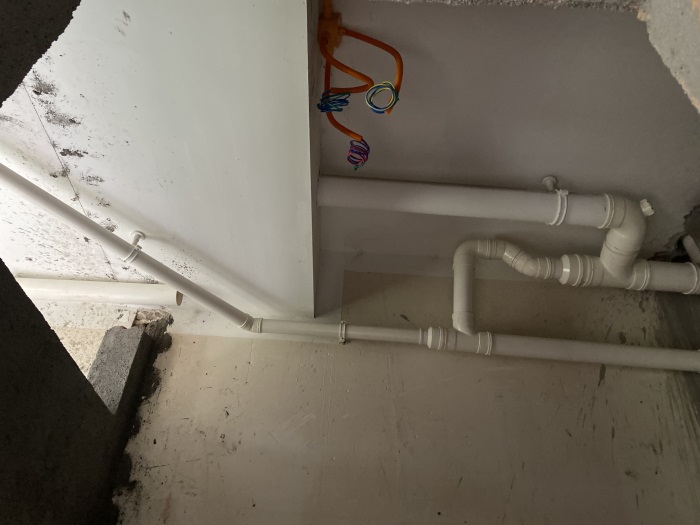

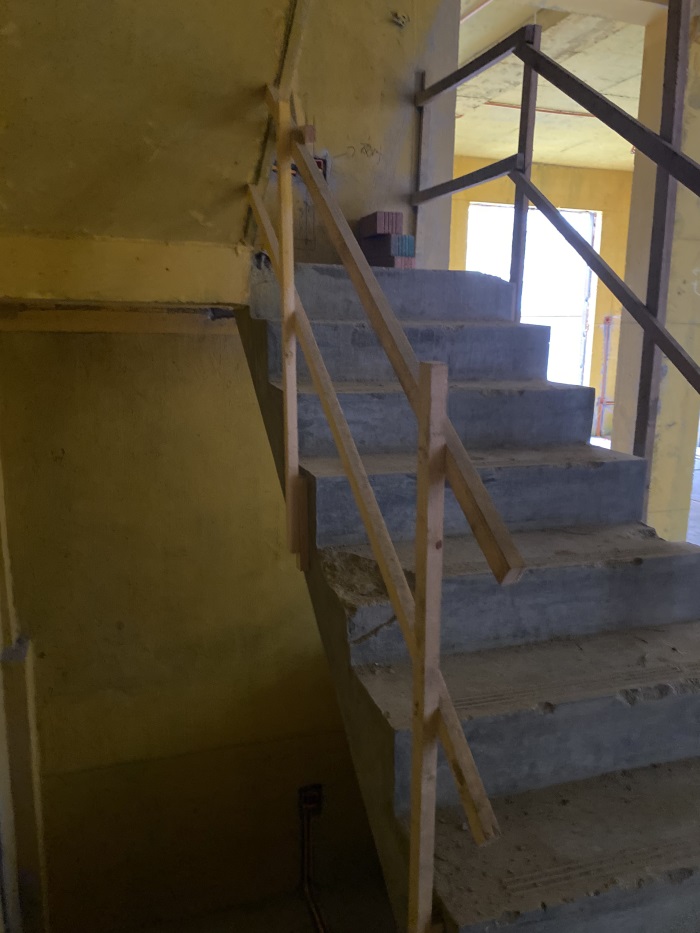

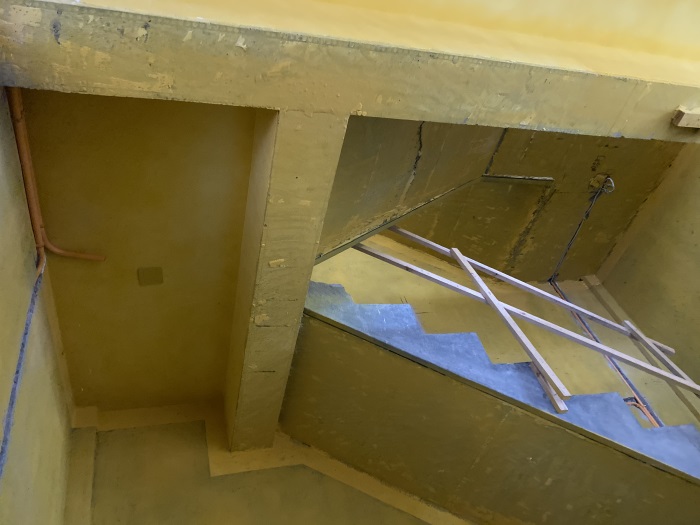

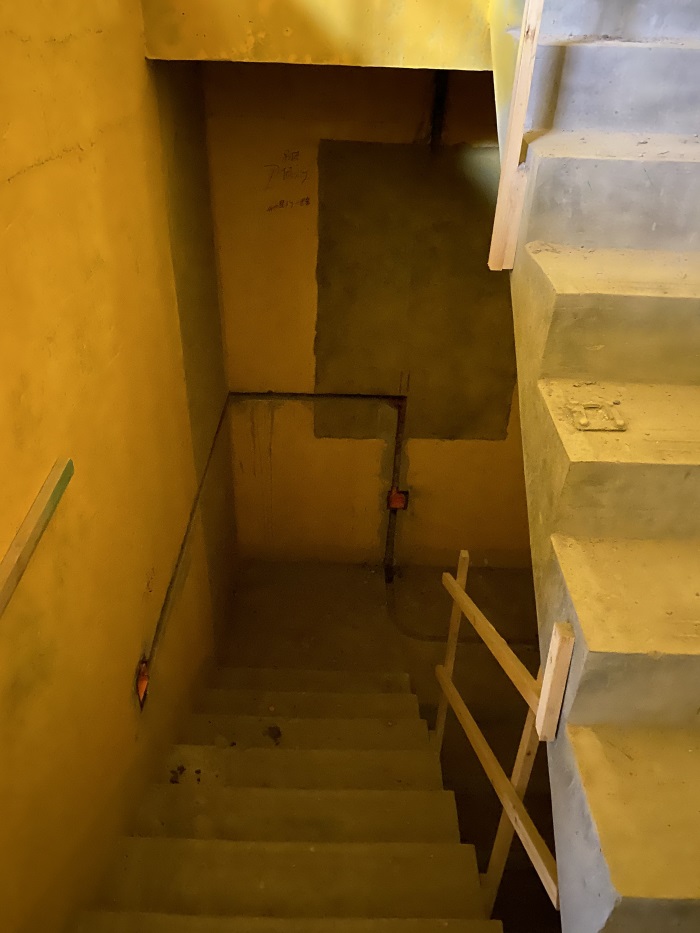

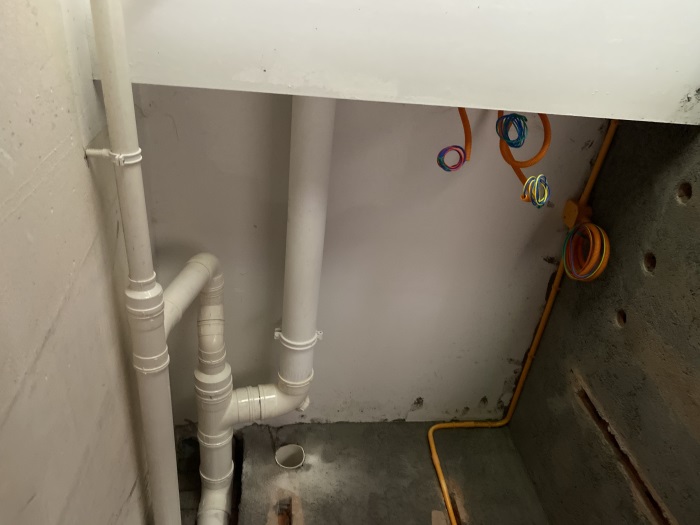

负一楼楼梯，墙面线管布置平整。

发表于 2022-5-3 10:44:07

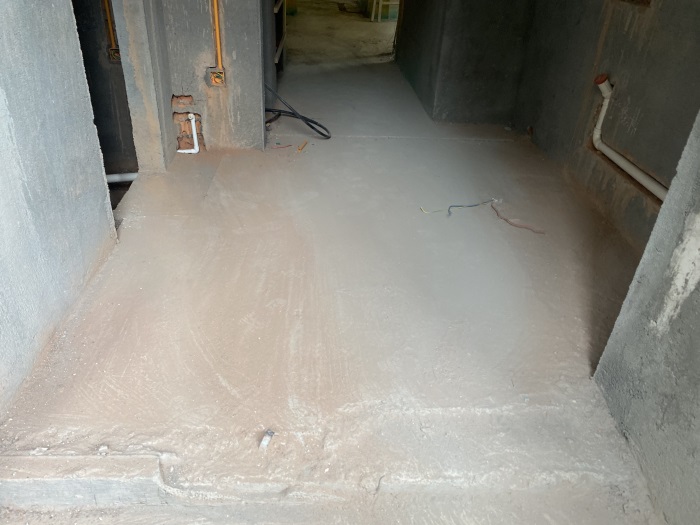

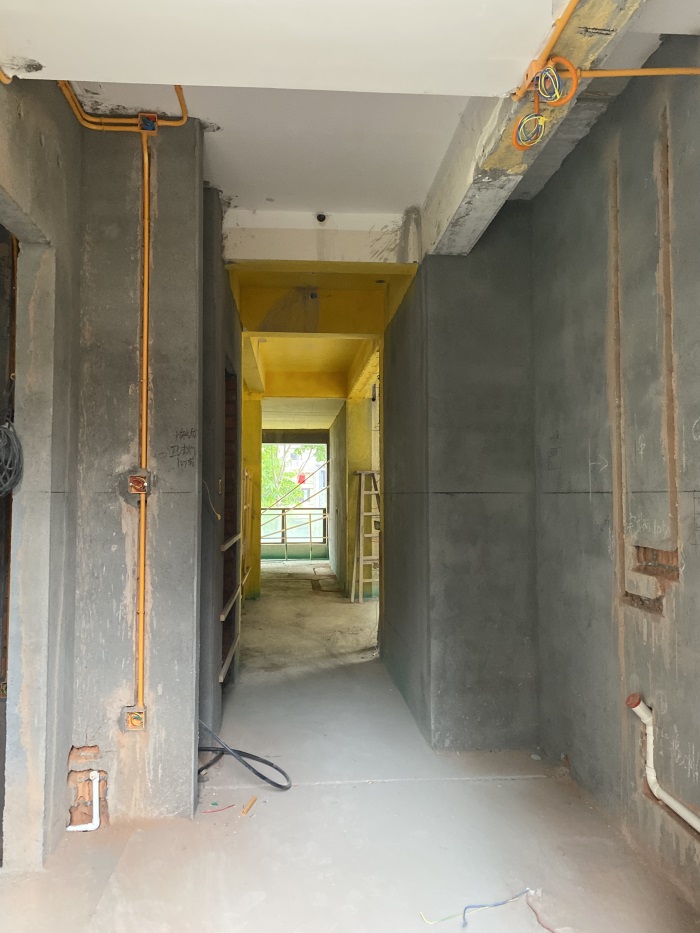

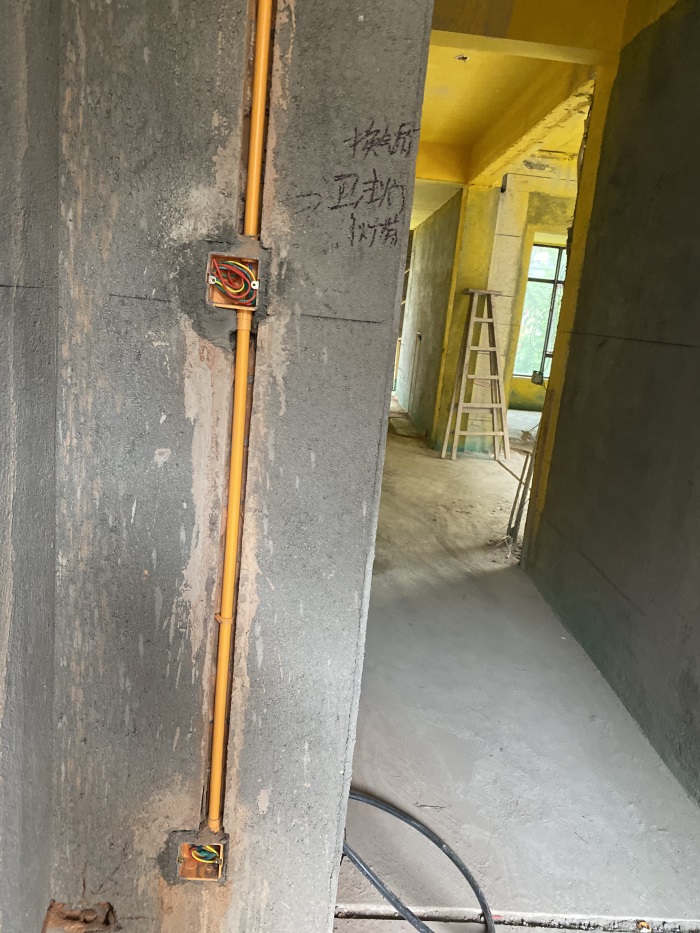

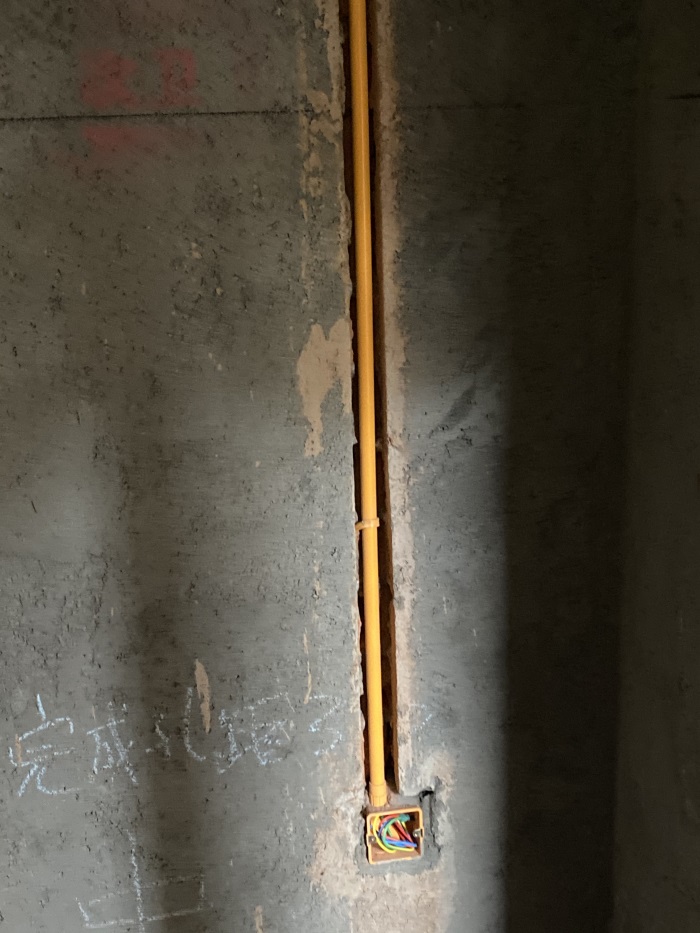

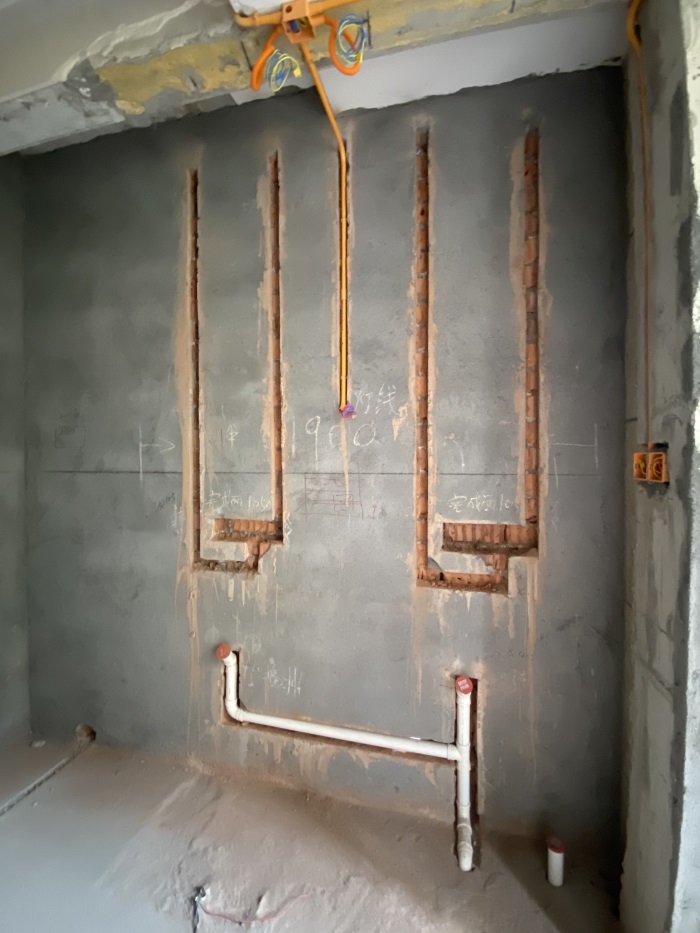

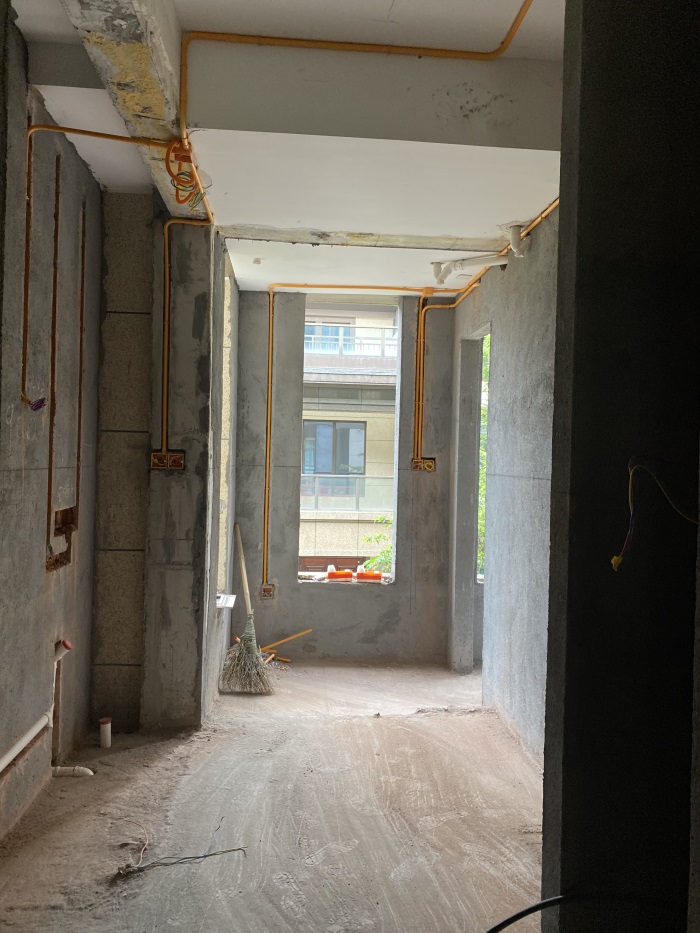

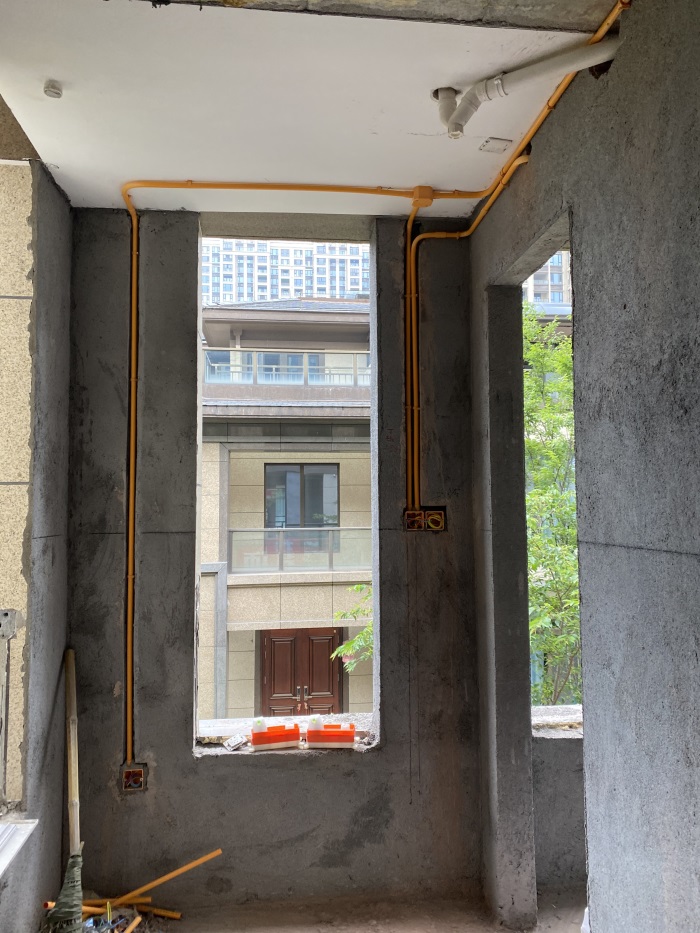

二楼次卧干区，墙面开关离地净高1.3米，普通插座离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖，空鼓和脱落！

发表于 2022-5-3 10:45:39

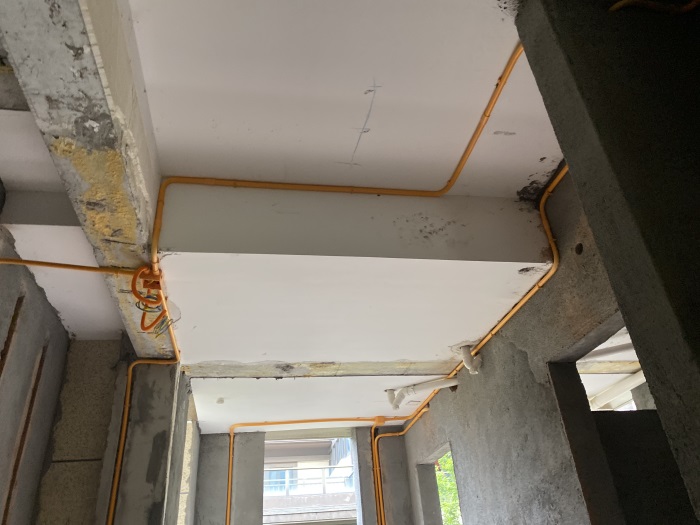

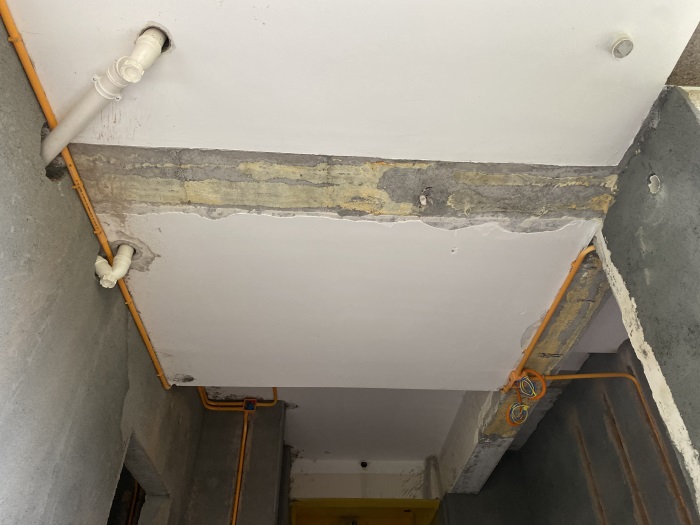

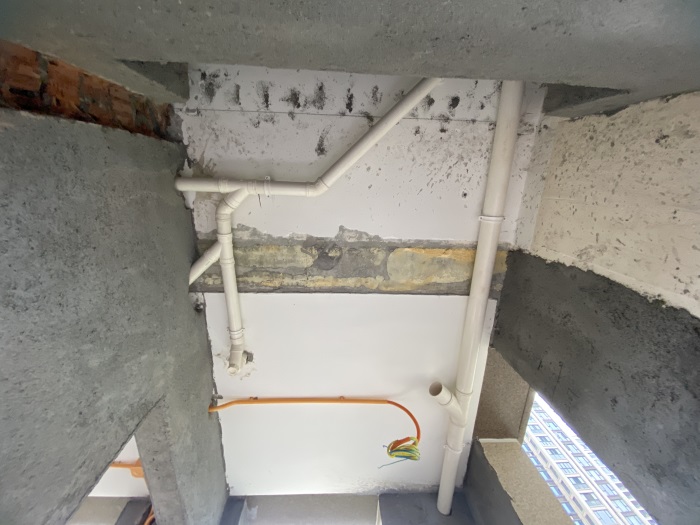

二楼干区顶部线管，交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-5-3 10:46:34

本帖最后由格堂飞飞于 2022-5-3 10:47 编辑

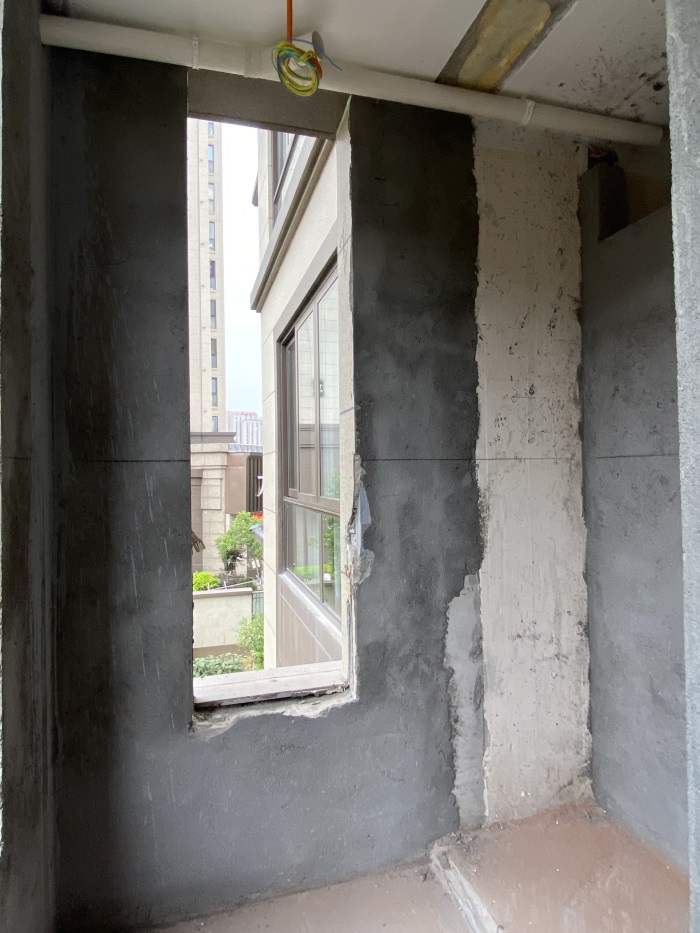

二楼次卧衣帽间，墙面正在布置线管。

筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-5-3 10:49:17

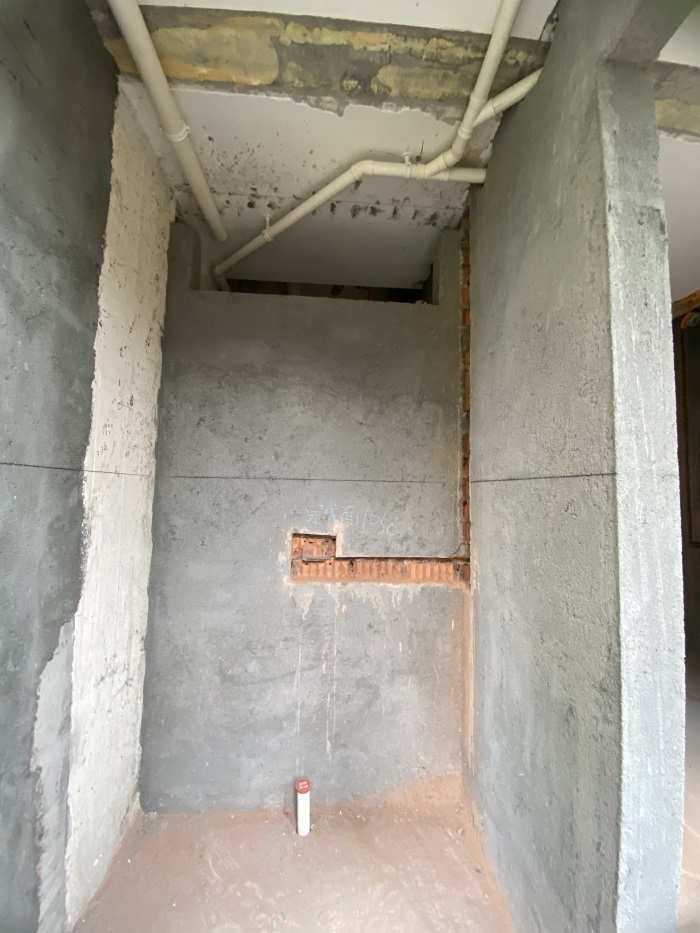

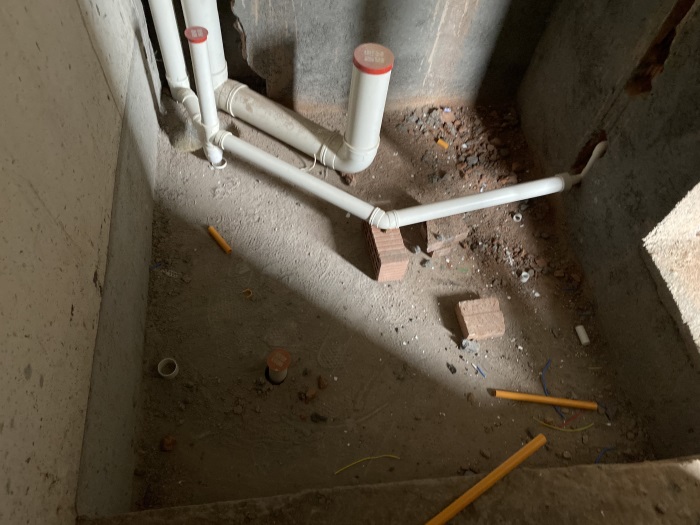

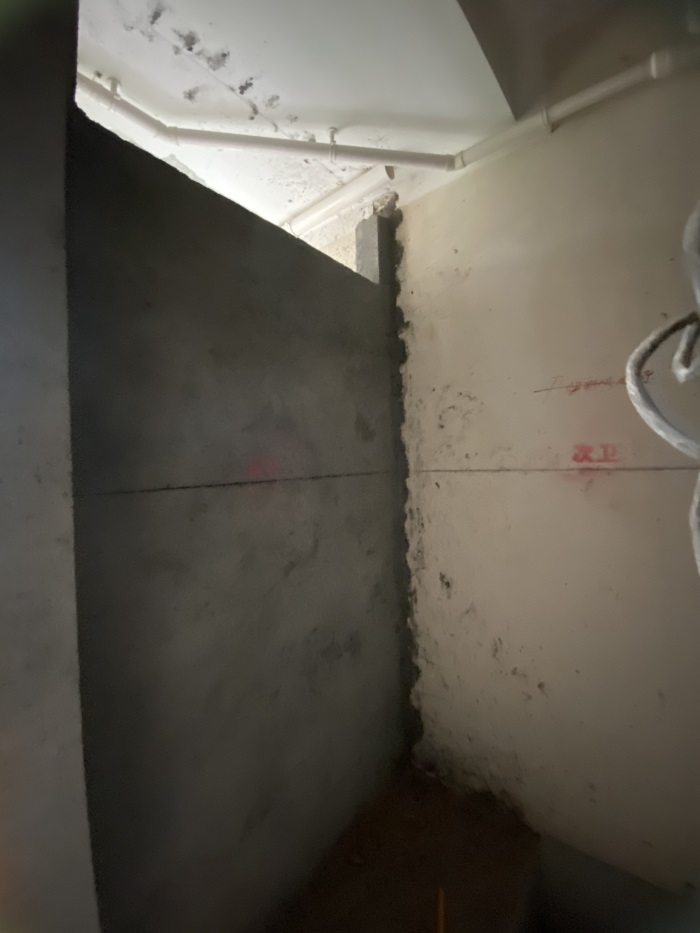

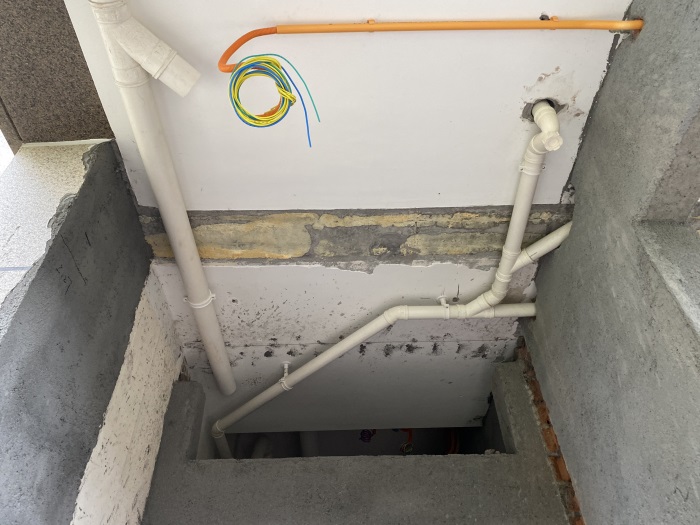

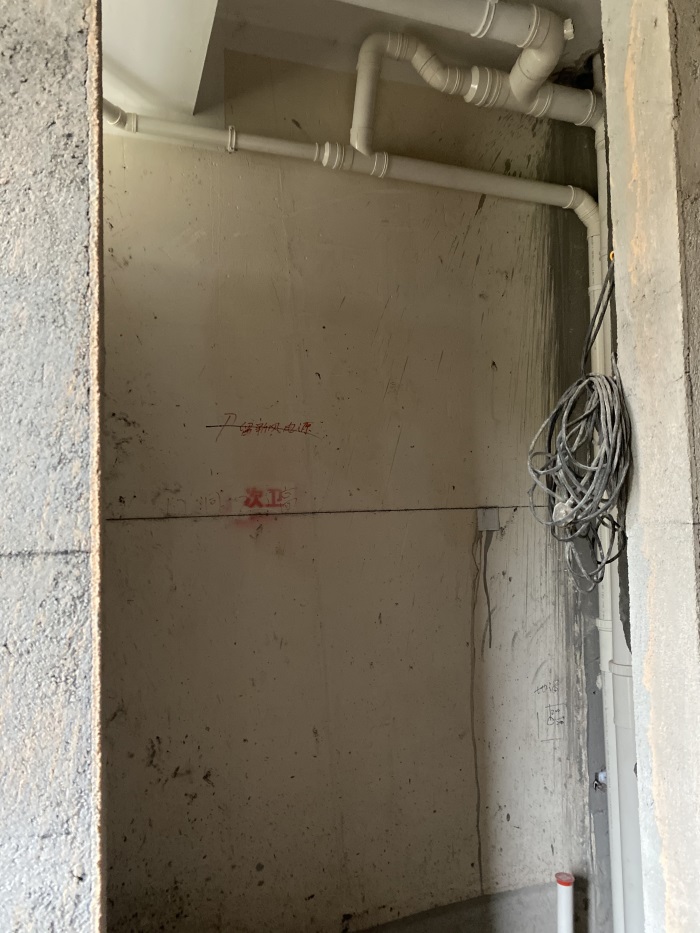

二楼次卫墙面，正在布置线管。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-5-3 10:50:19

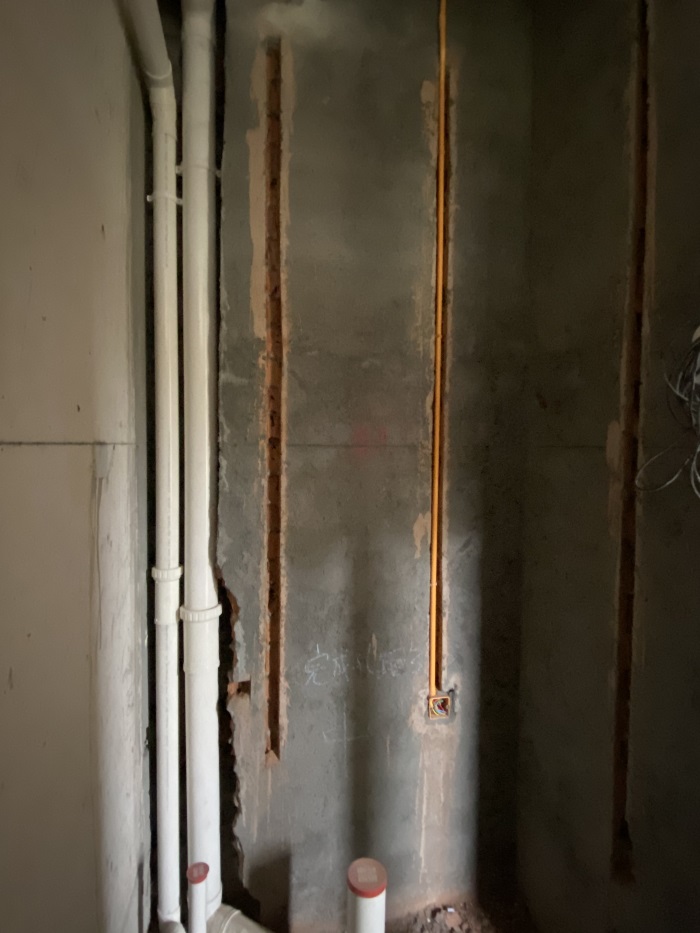

二楼次卫墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-5-3 10:53:41

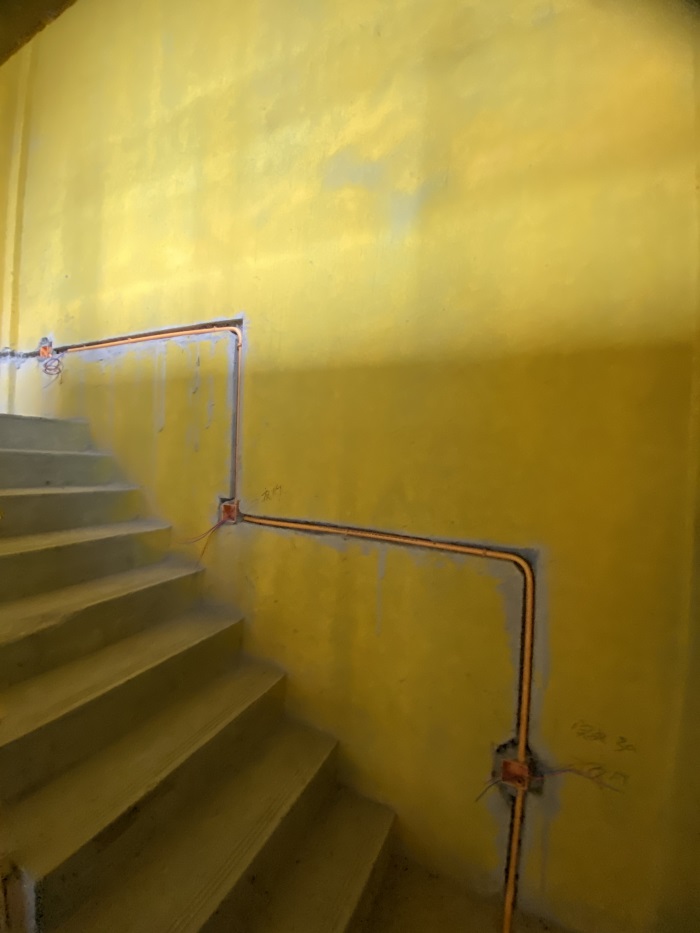

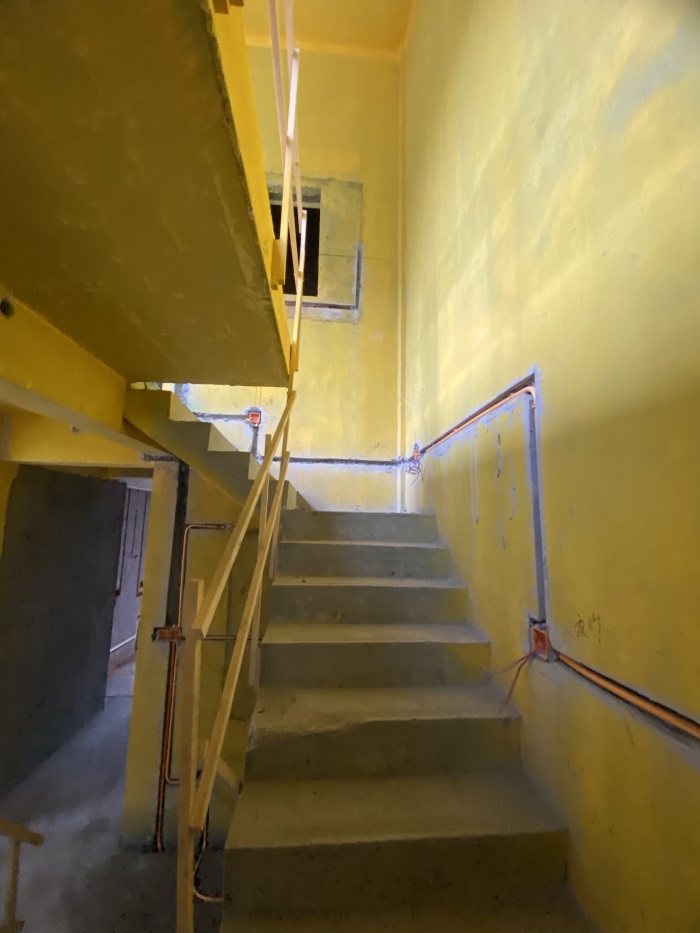

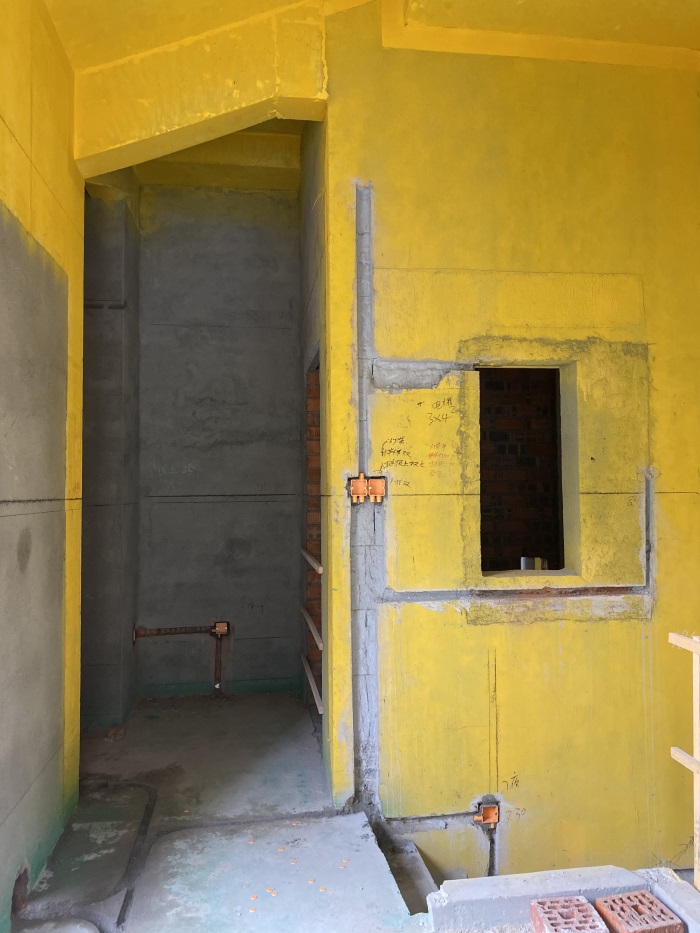

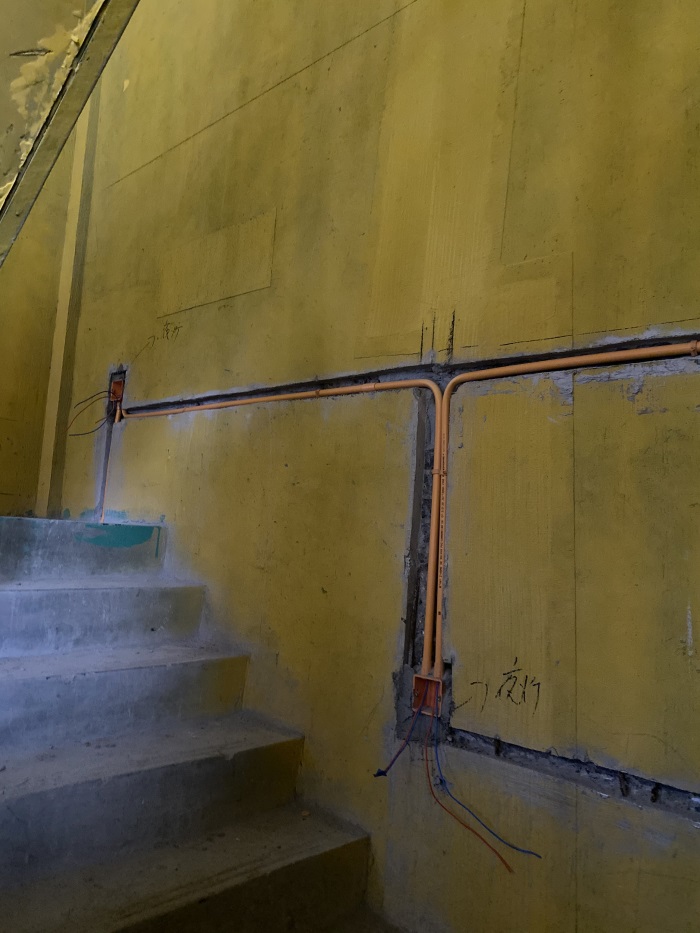

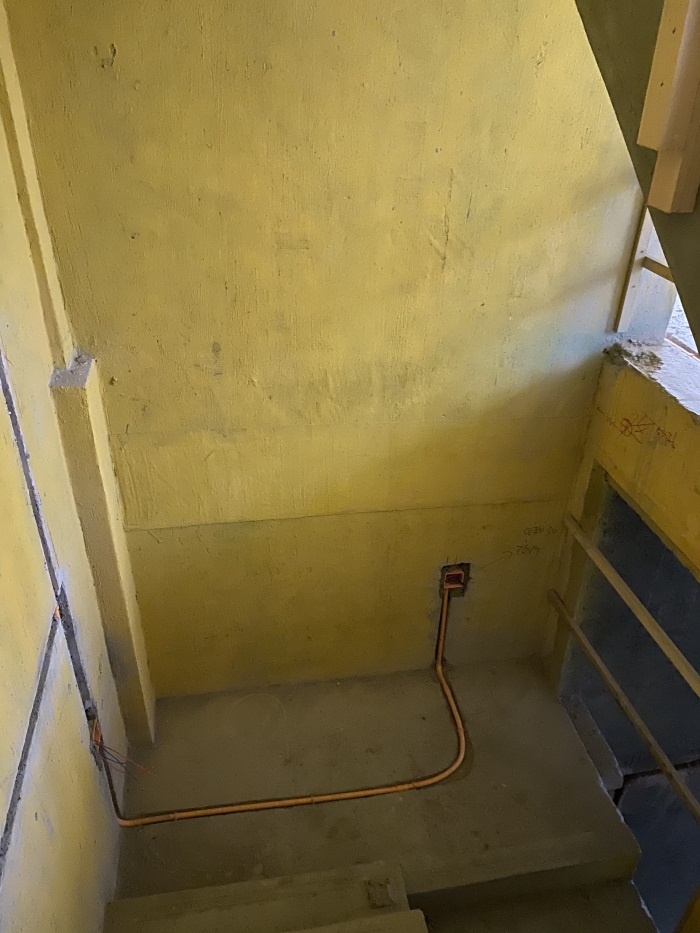

楼梯墙面线管布置平整。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-5-3 10:55:17

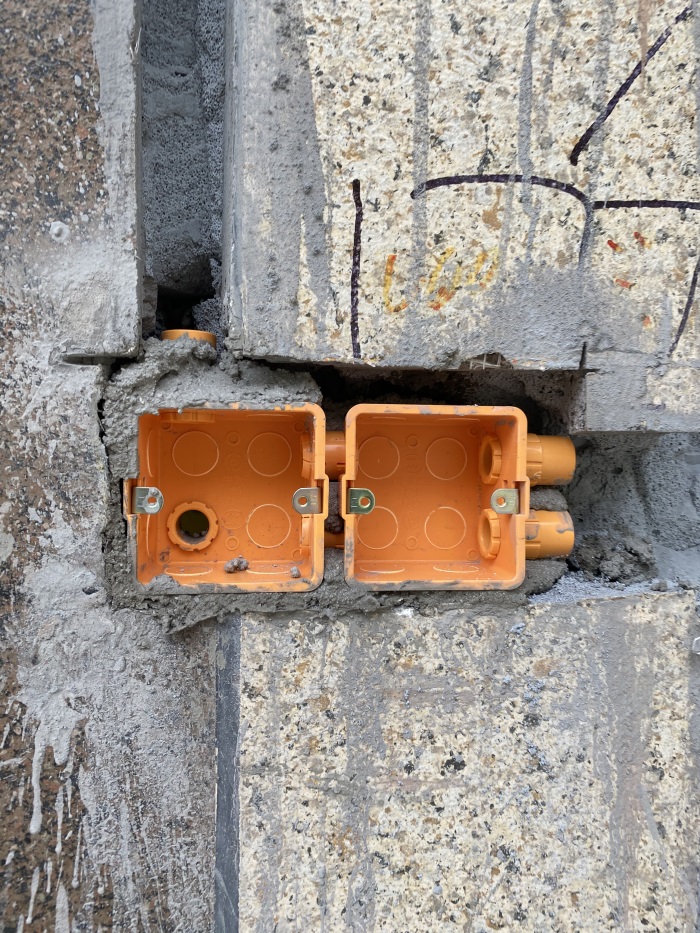

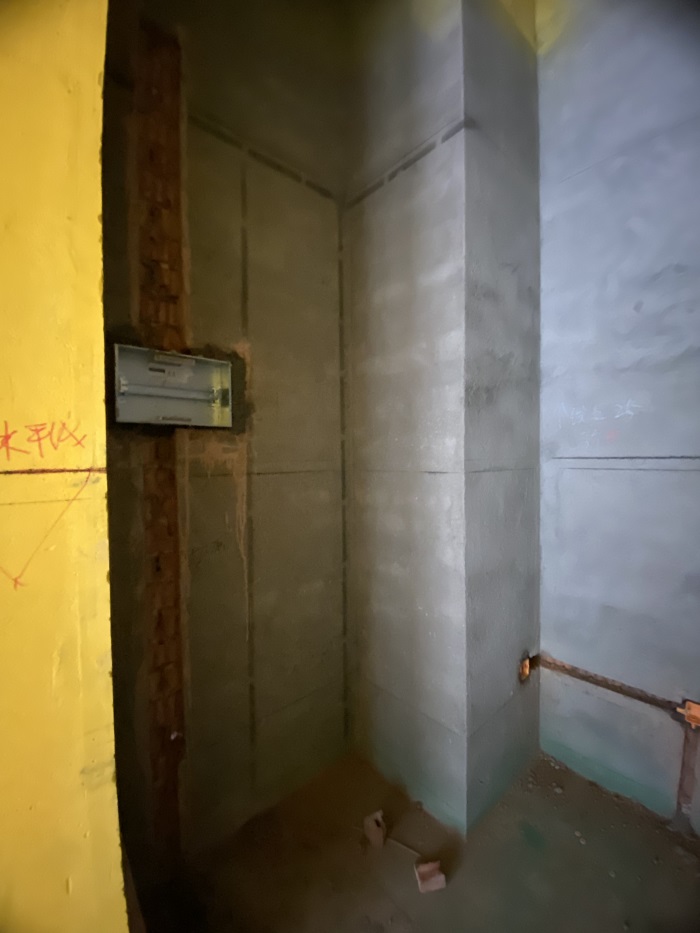

三楼楼梯过道，墙面暗盒安装平整。

发表于 2022-5-3 10:58:53

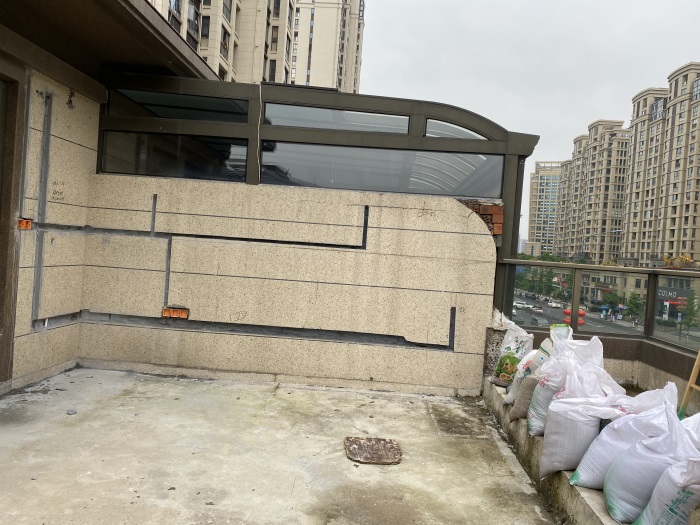

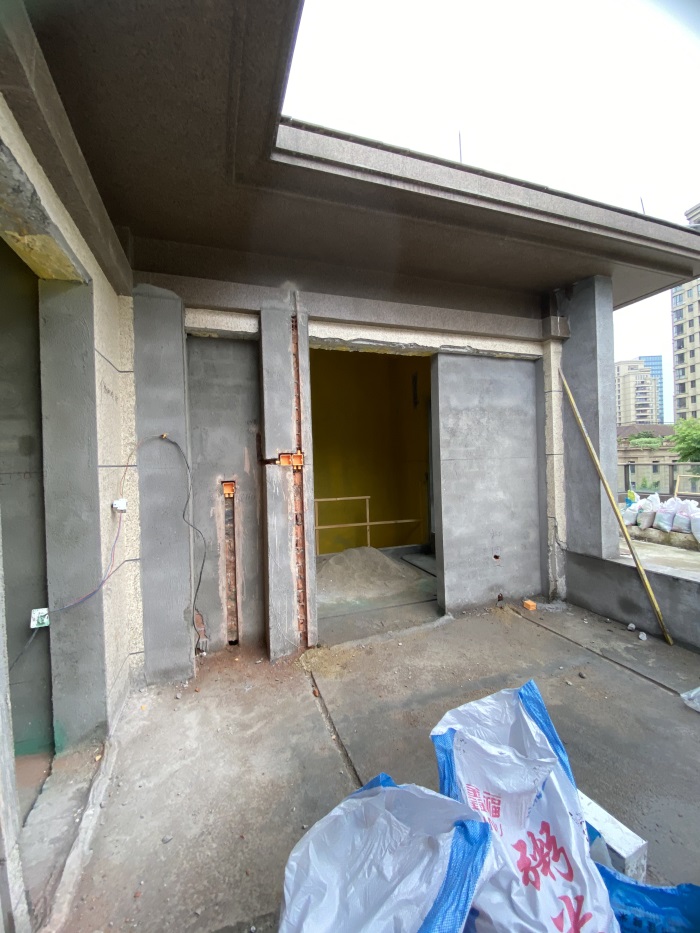

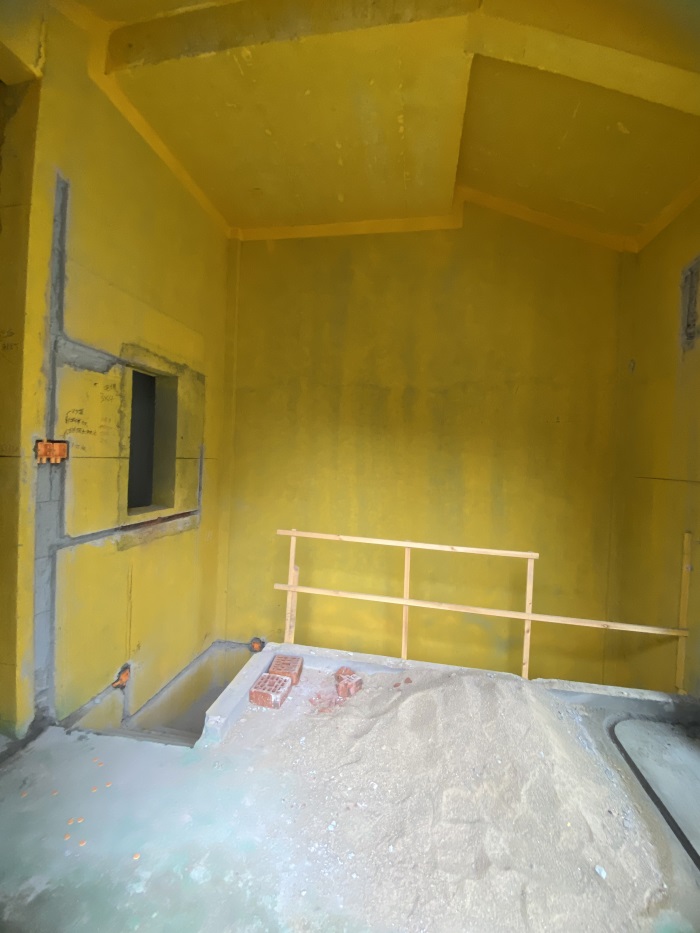

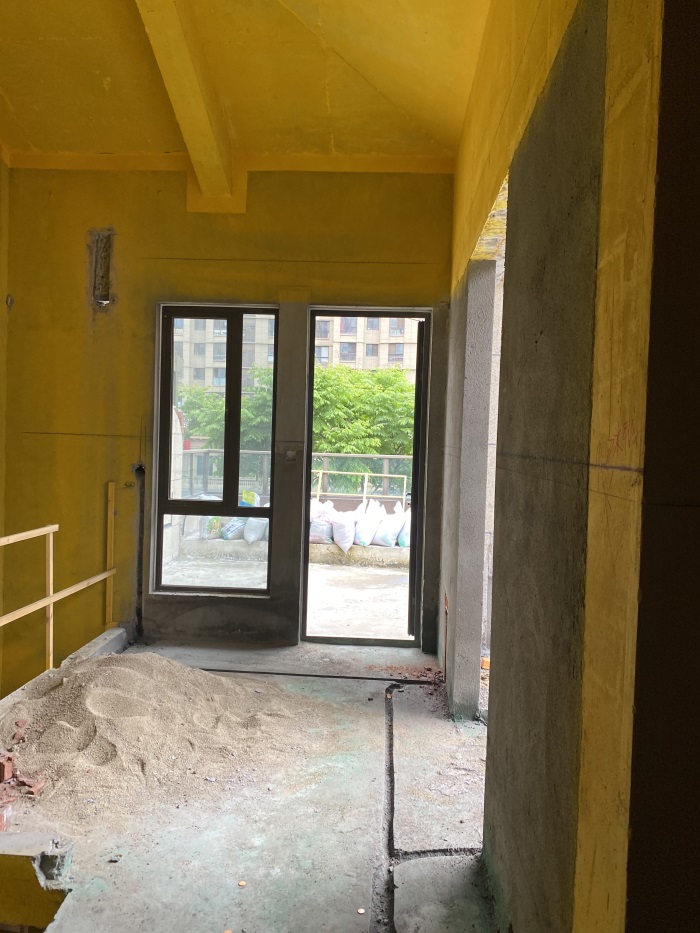

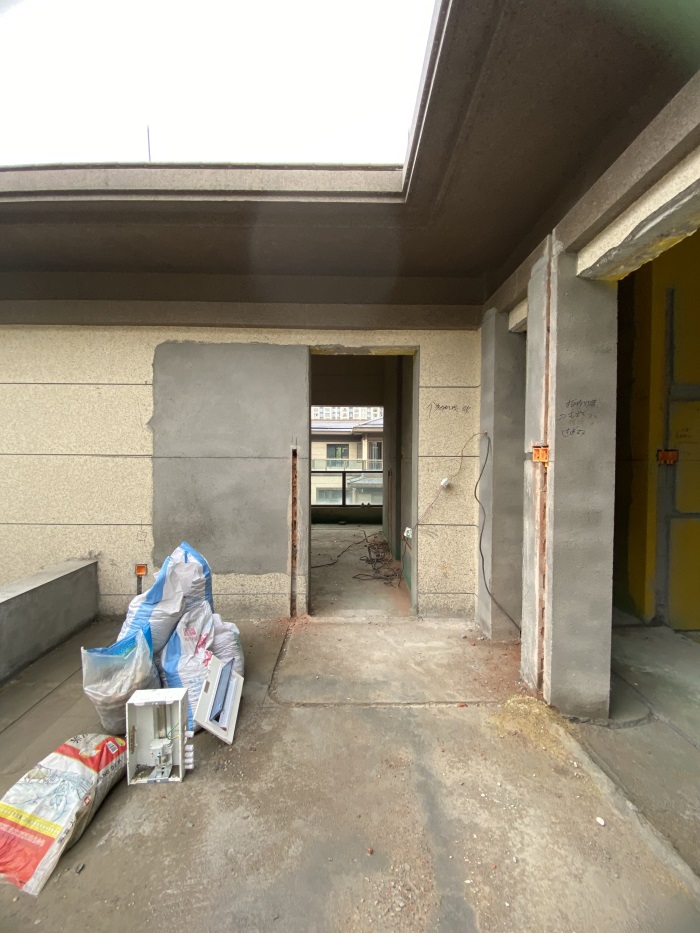

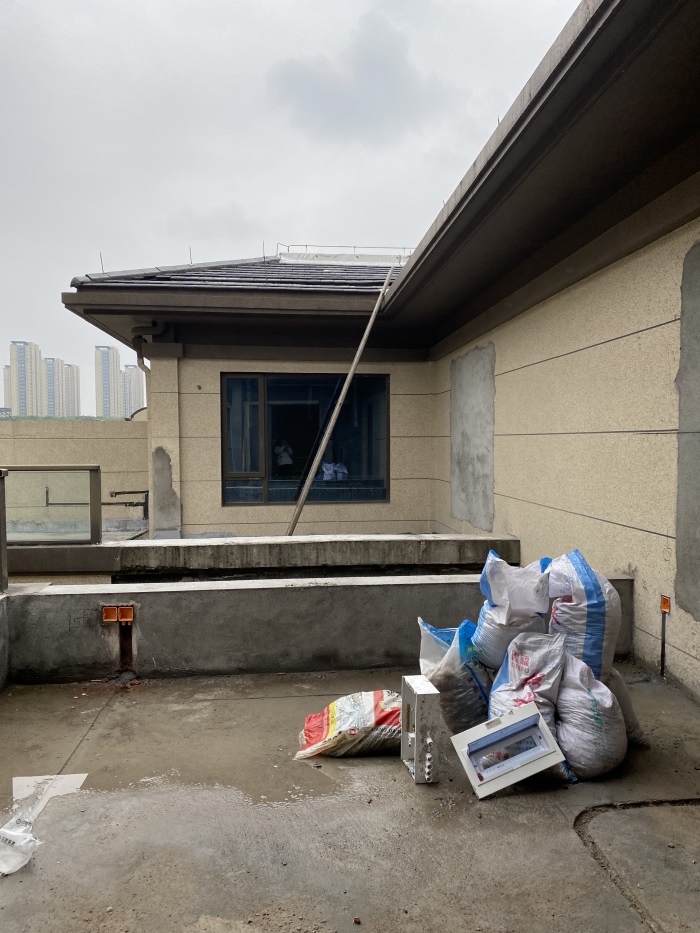

三楼阳台
