衢州公馆51-#436㎡现代极简——简约艺术

发表于 2022-5-3 10:59:32

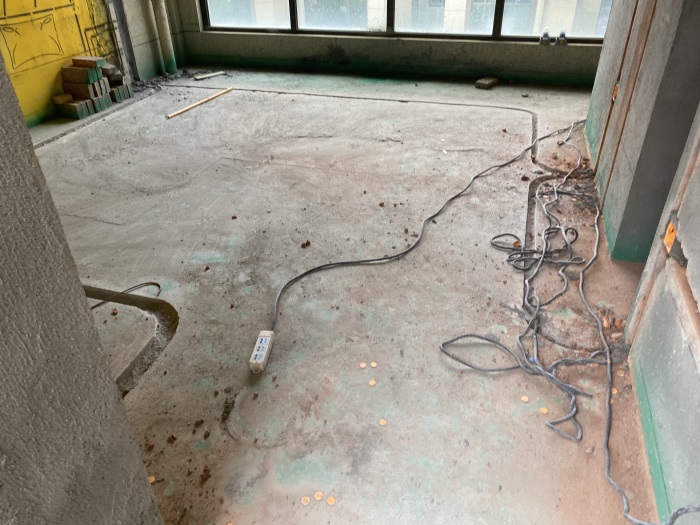

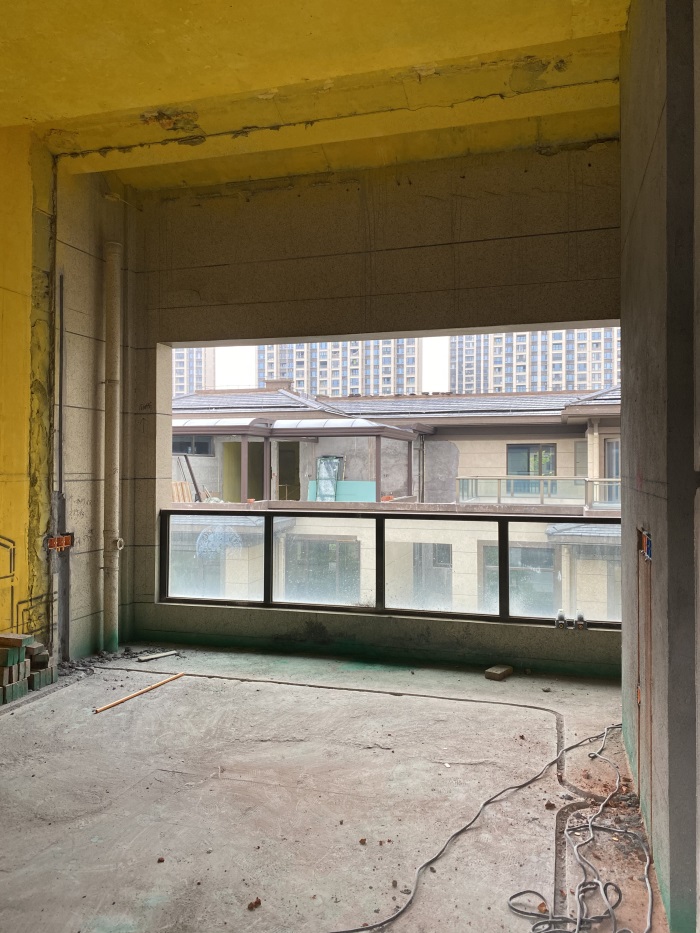

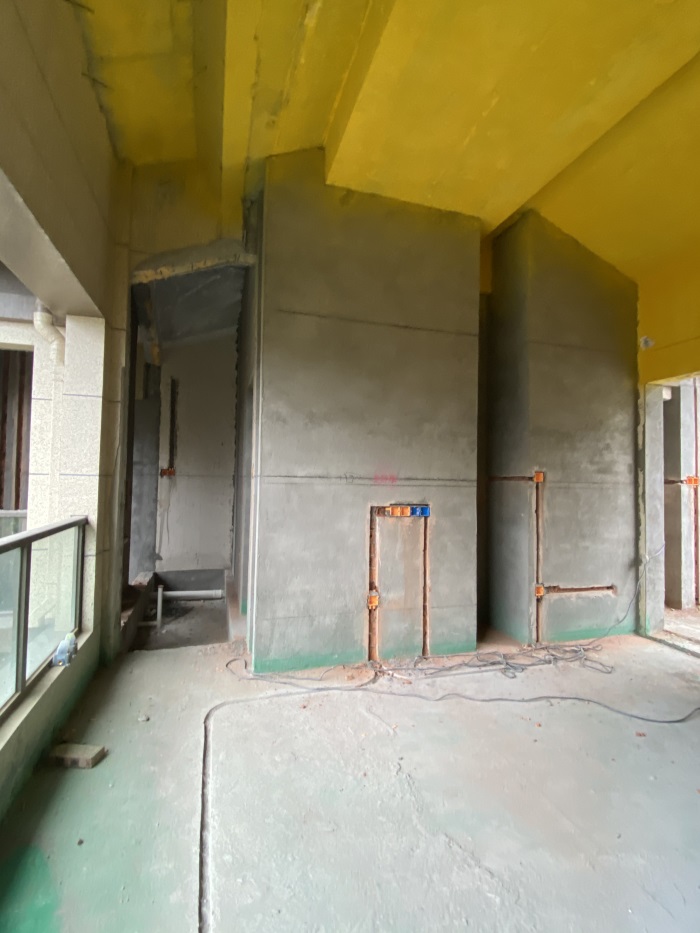

主卧

发表于 2022-5-3 11:00:18

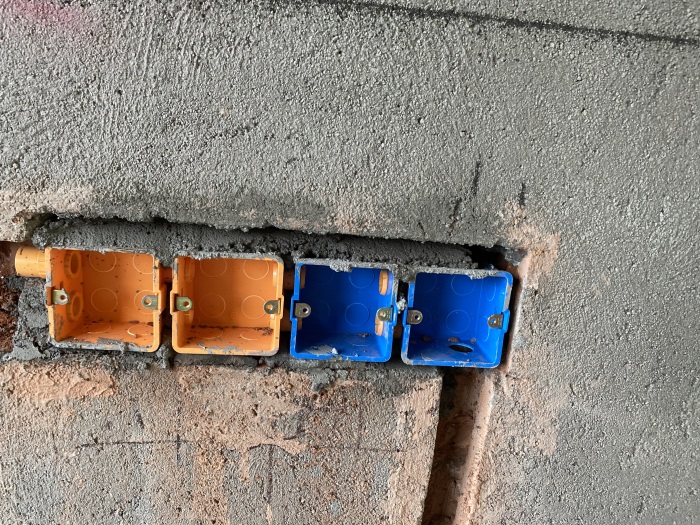

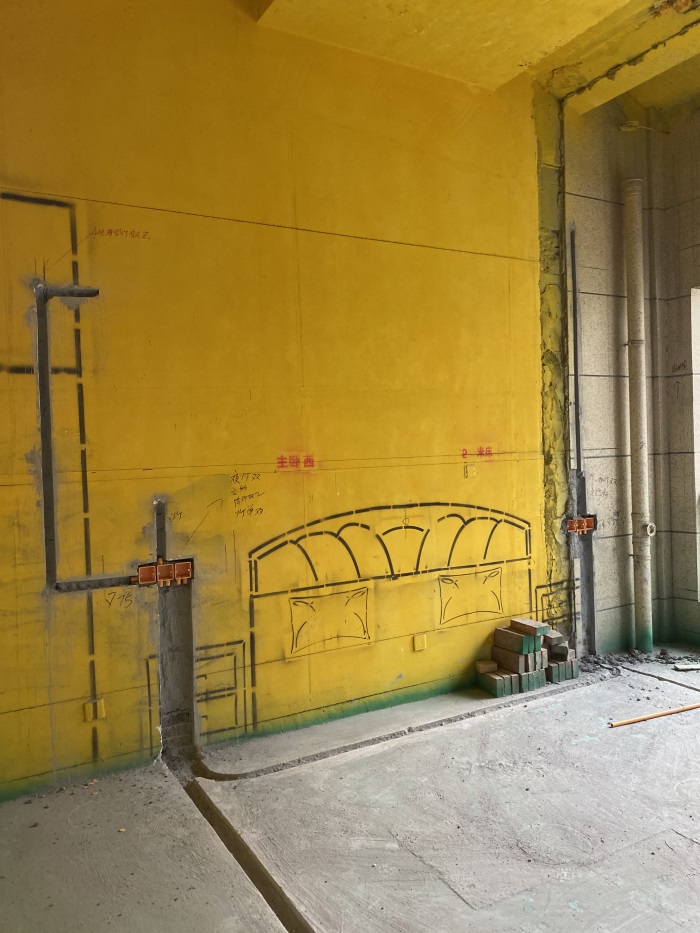

主卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

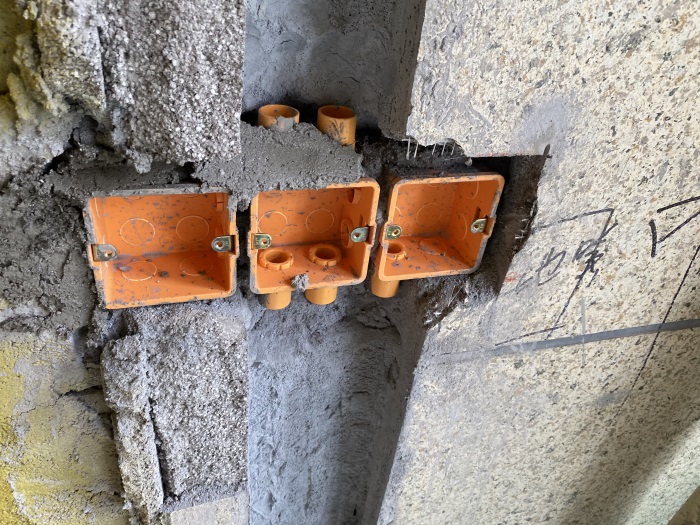

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2022-5-3 11:01:14

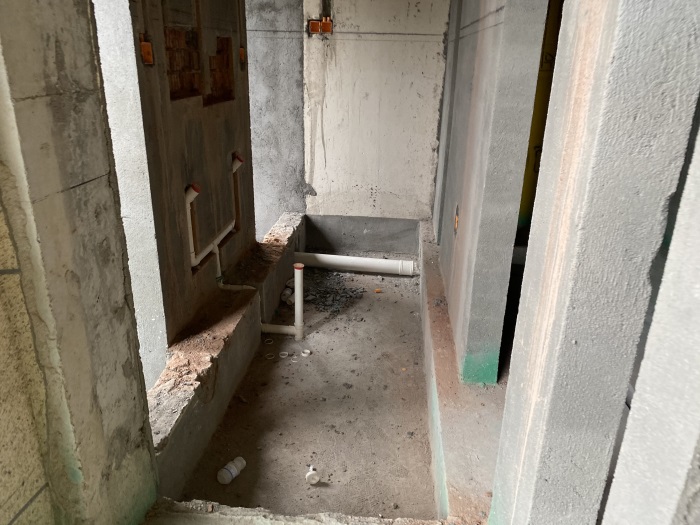

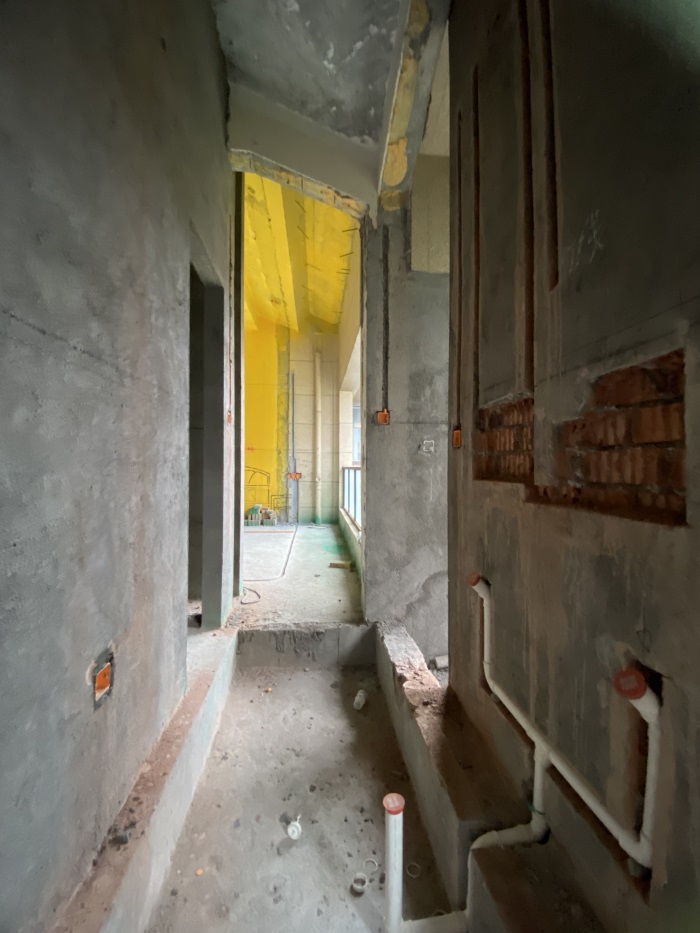

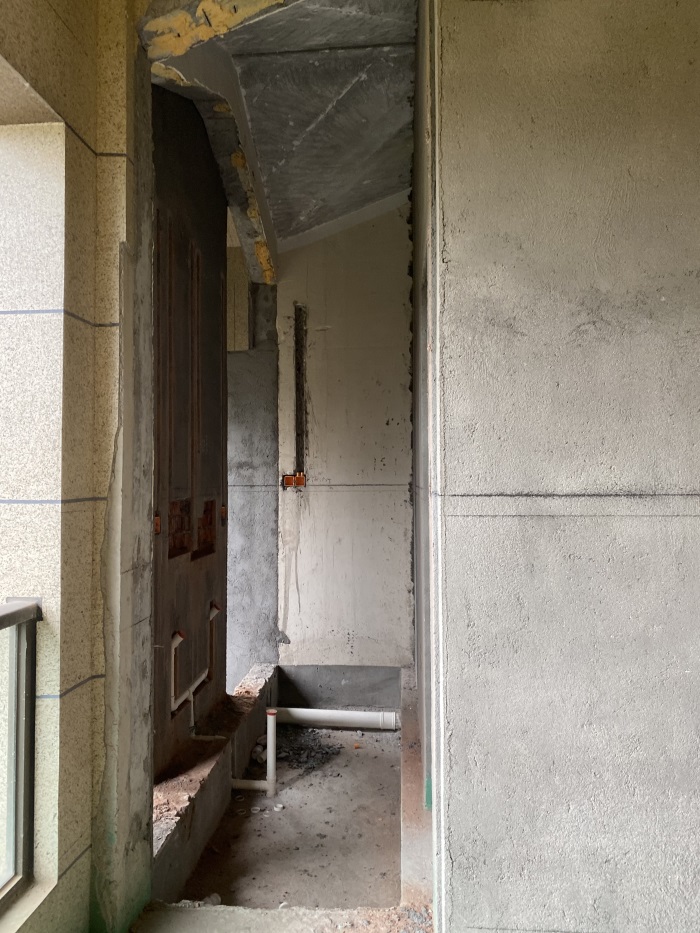

主卫干区

发表于 2022-5-3 11:01:55

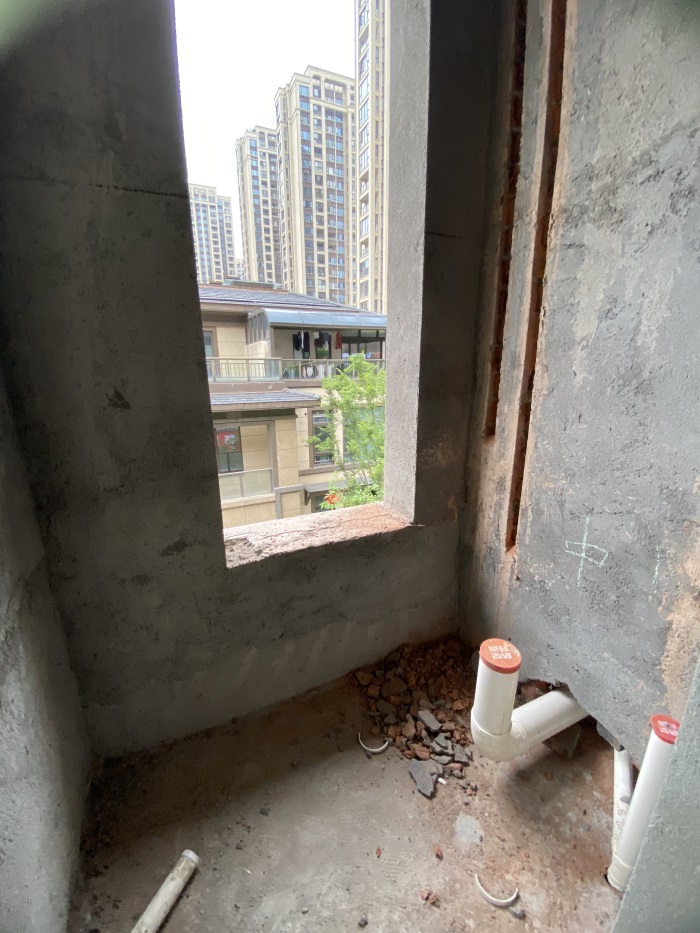

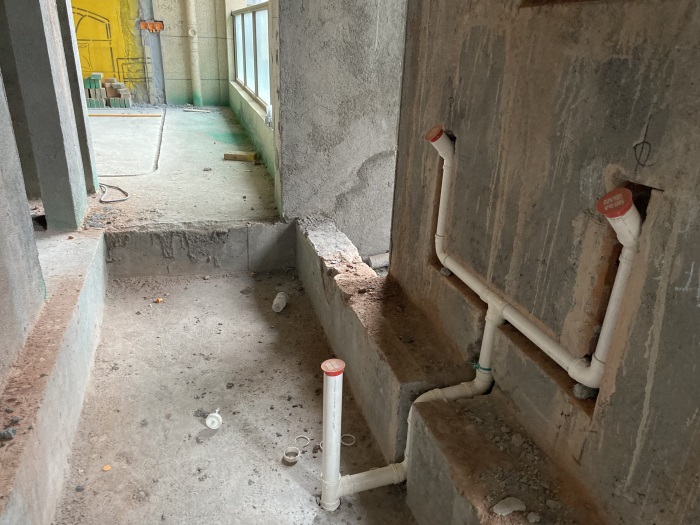

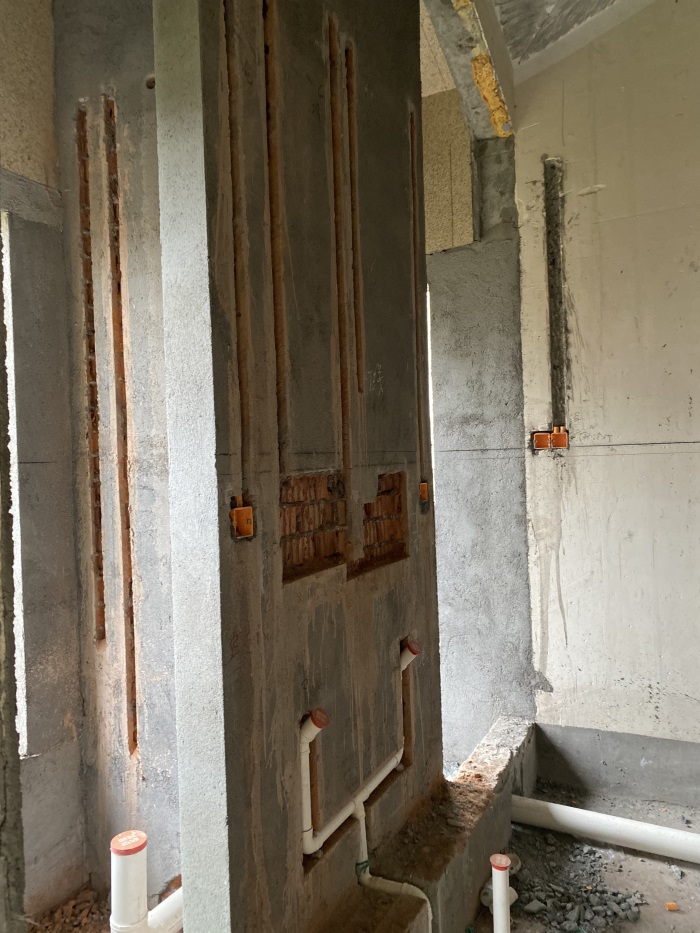

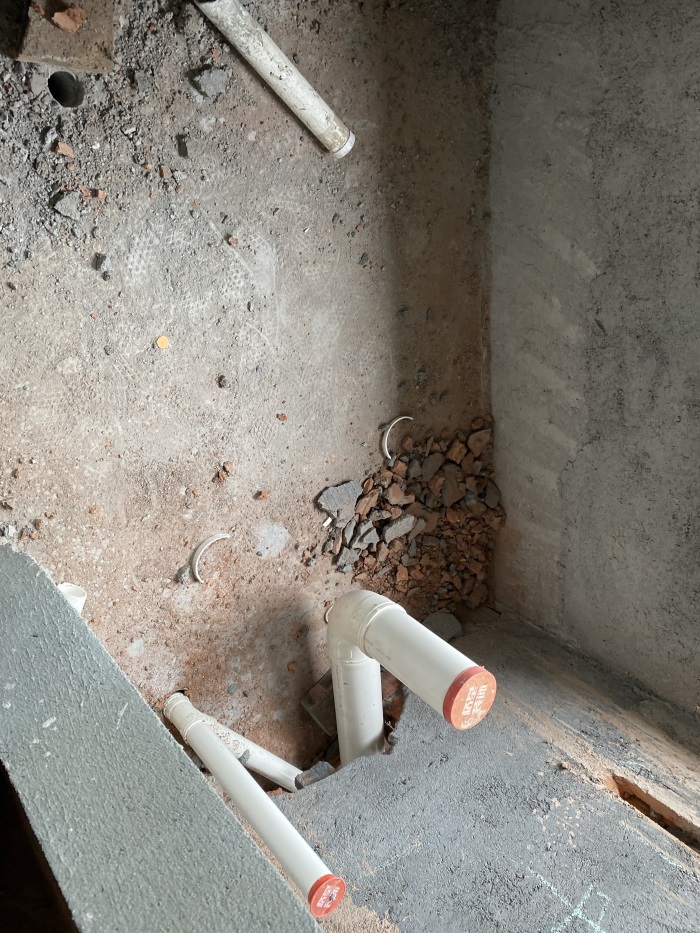

主卫正在布置下水管道。

发表于 2022-5-3 11:03:00

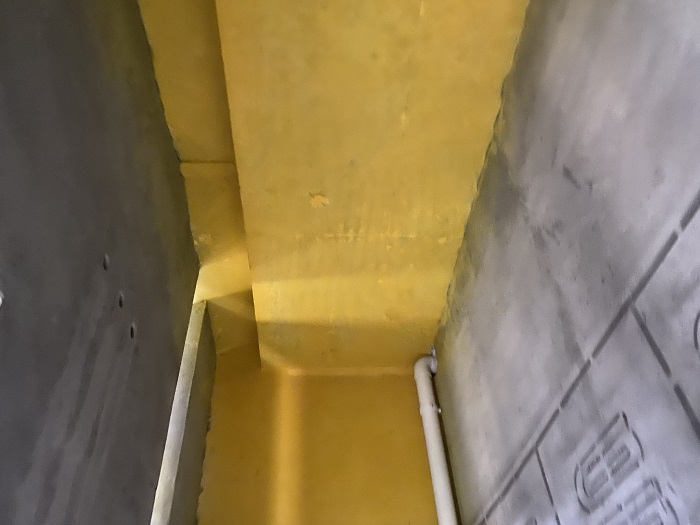

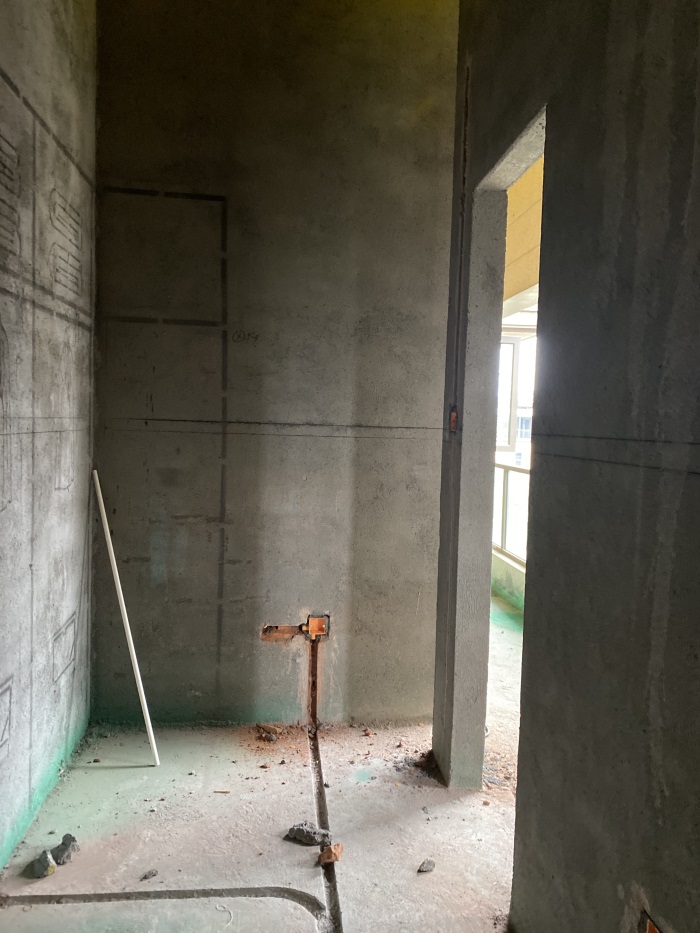

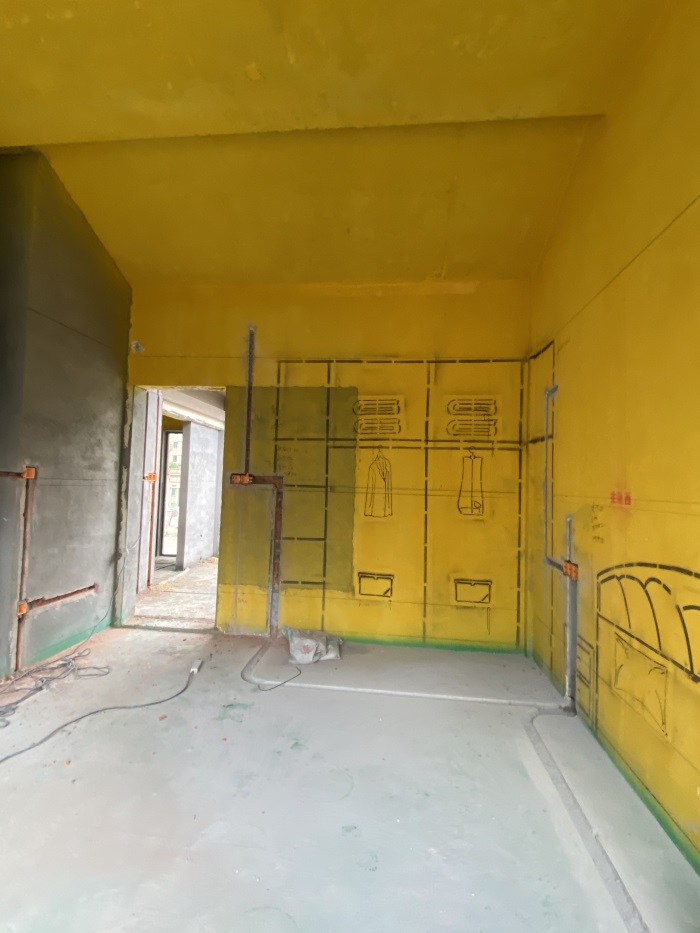

主卫衣帽间

发表于 2022-5-28 15:23:37

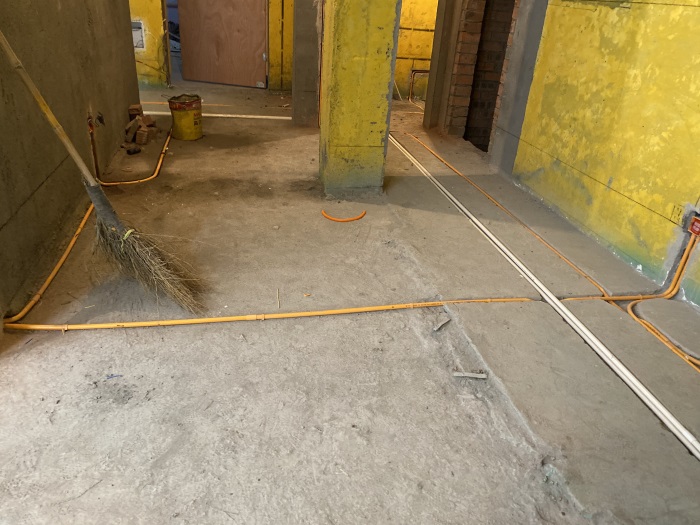

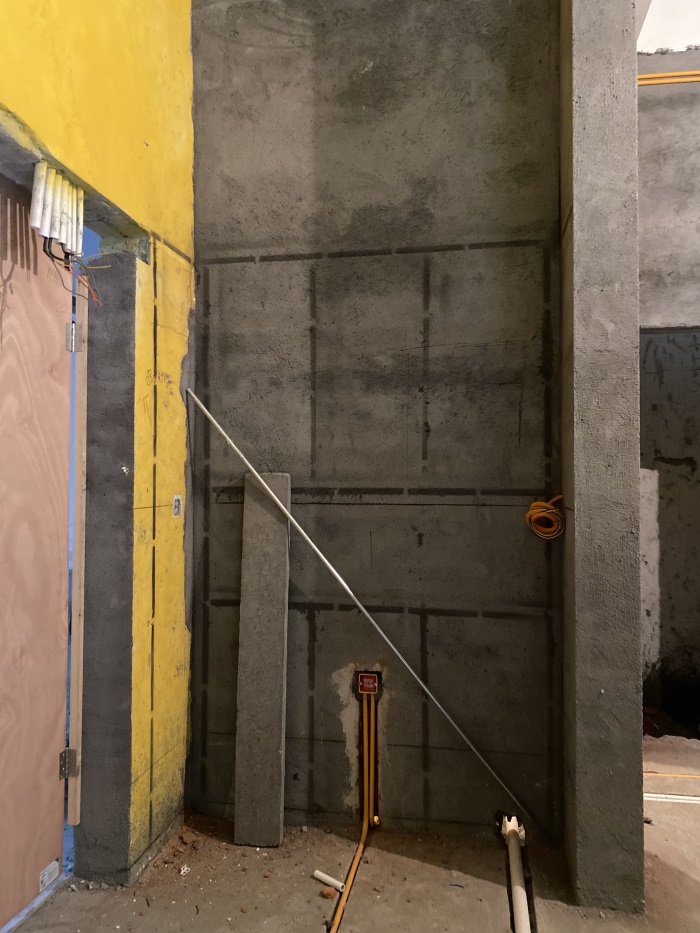

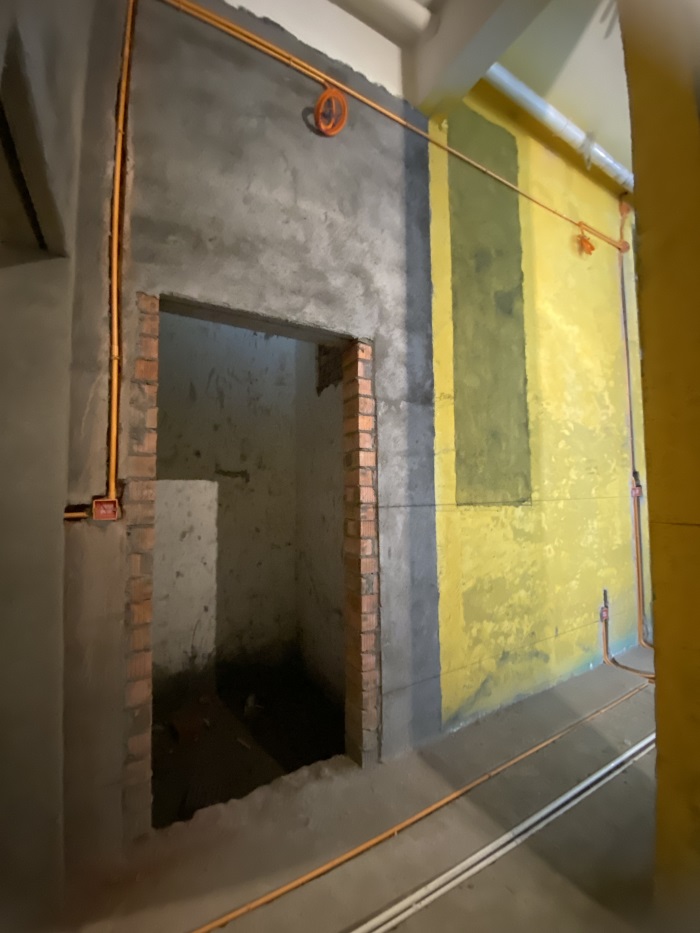

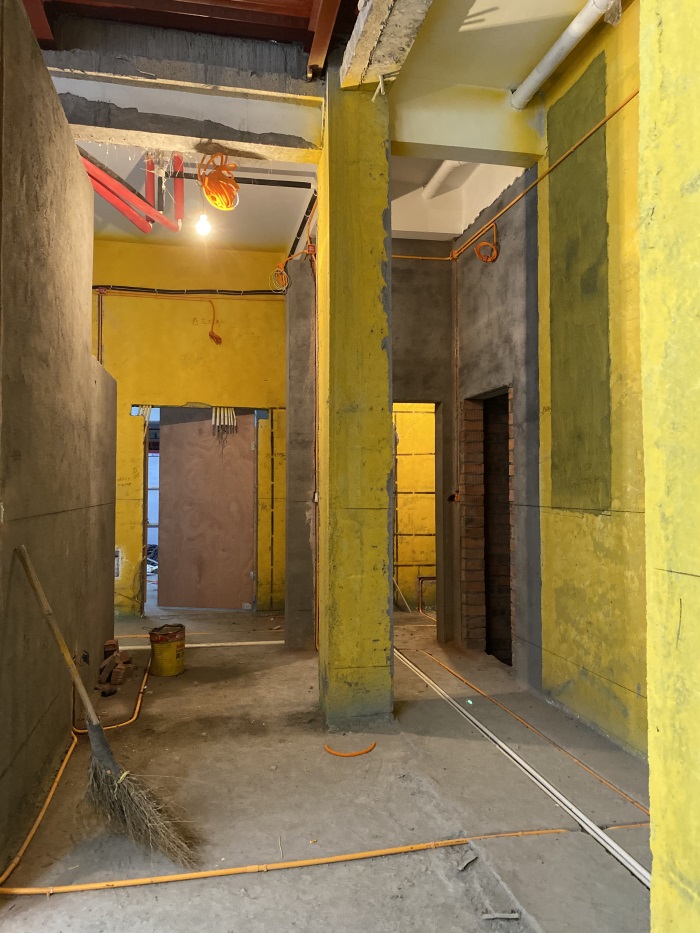

负一楼过道墙面，和地面线管，布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

发表于 2022-5-28 15:26:21

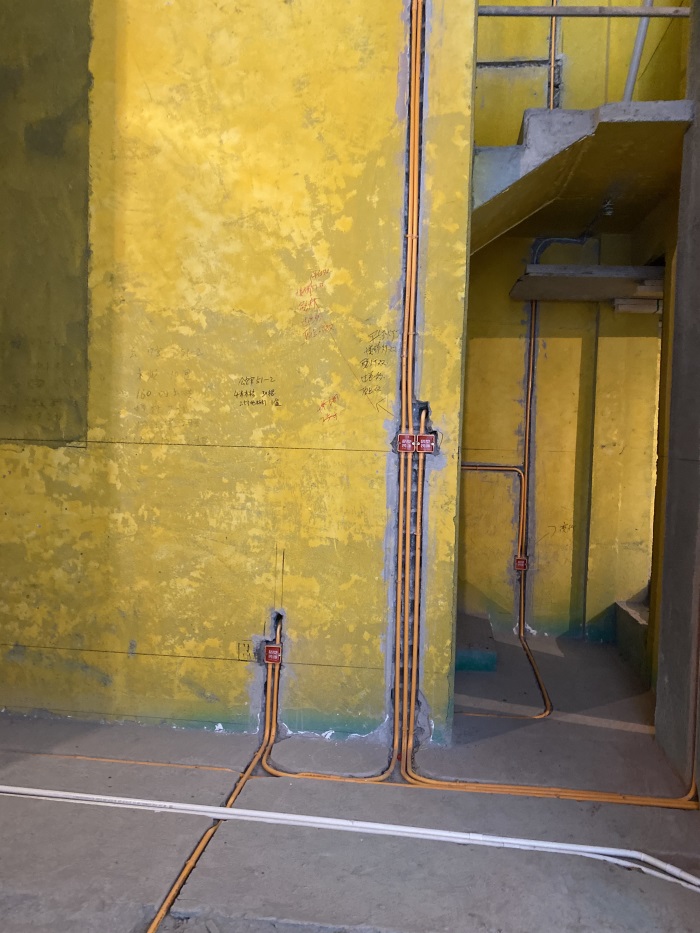

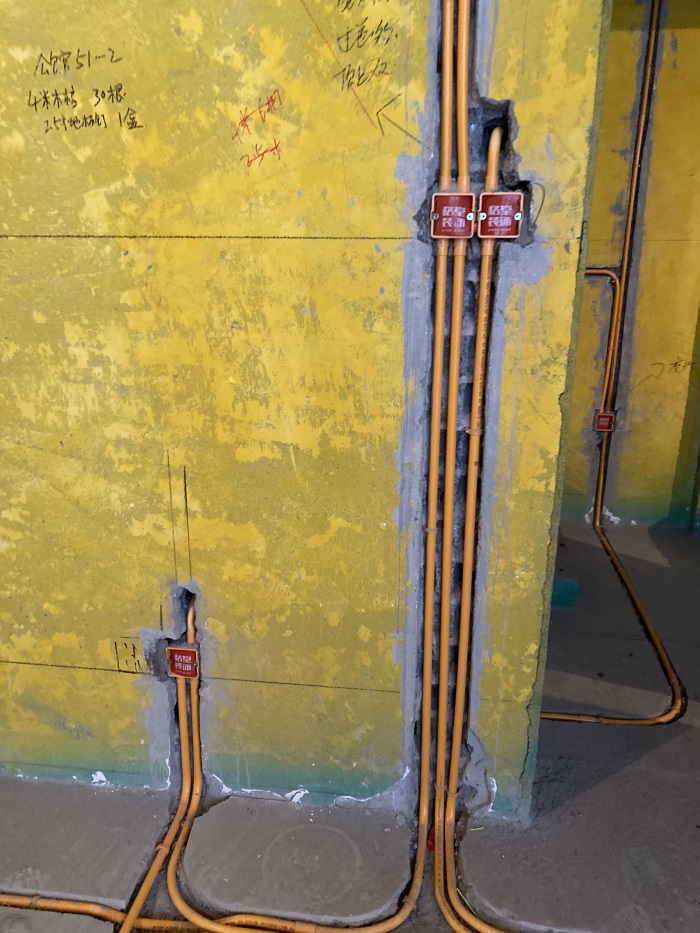

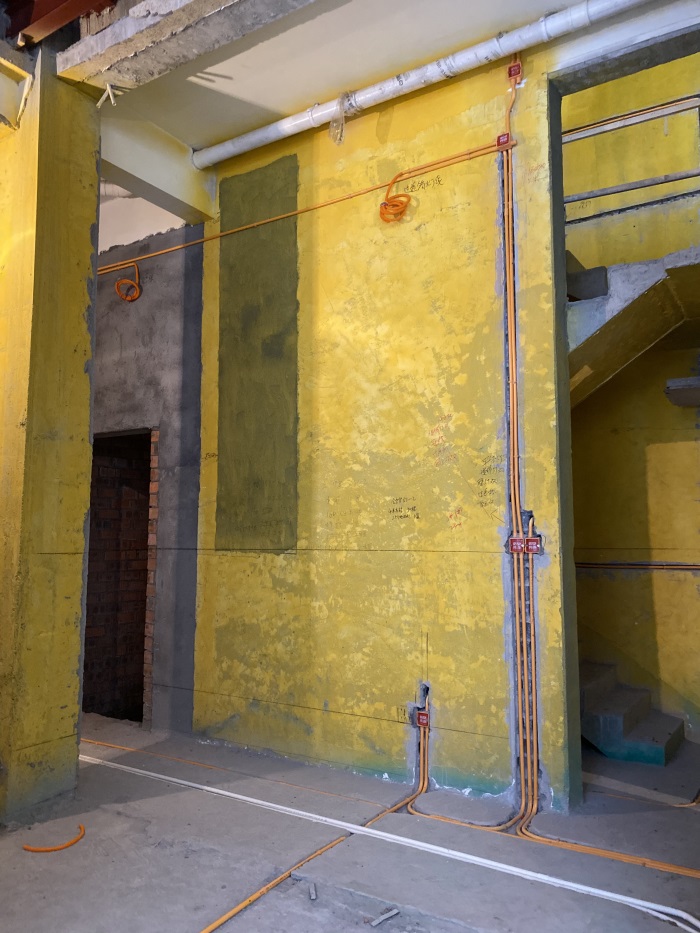

负一楼过道，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-5-28 15:29:32

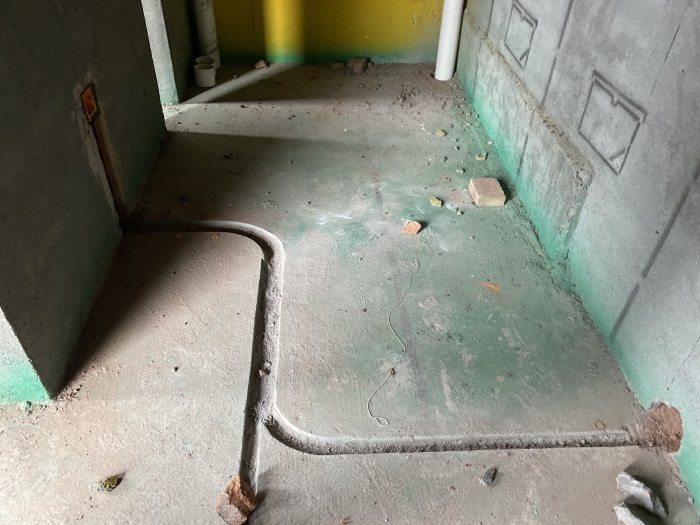

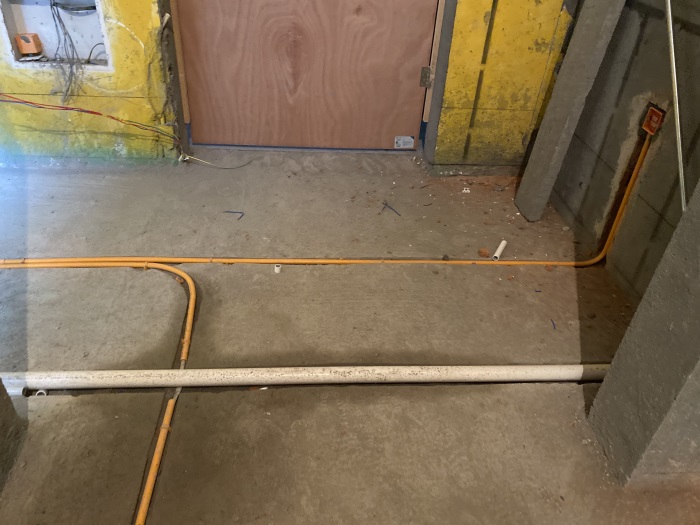

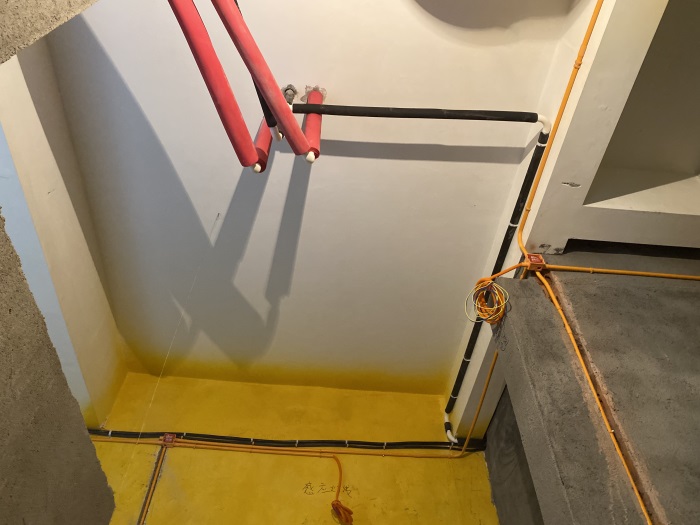

地面线管布置横平竖直哦！

开槽标准，线管低于地面1公分，地面线管，布置圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

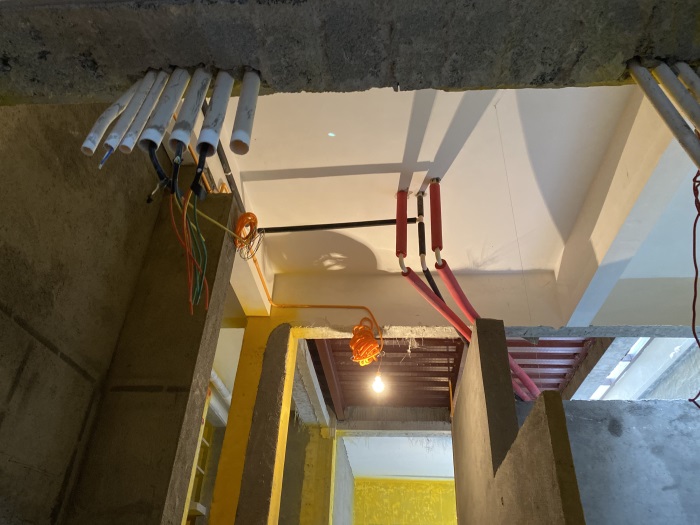

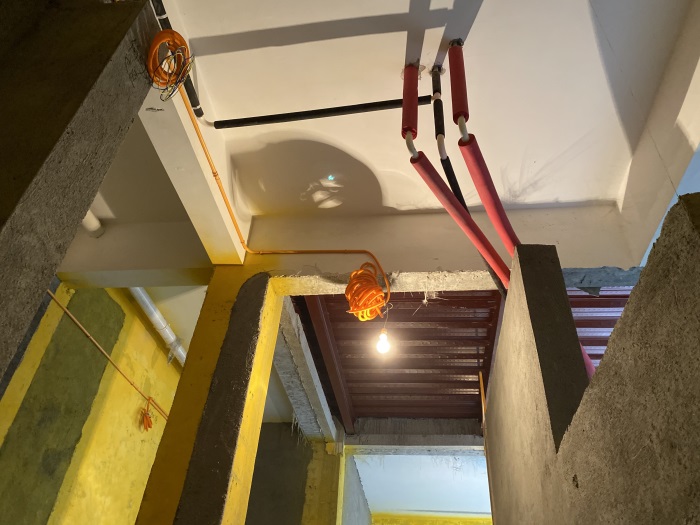

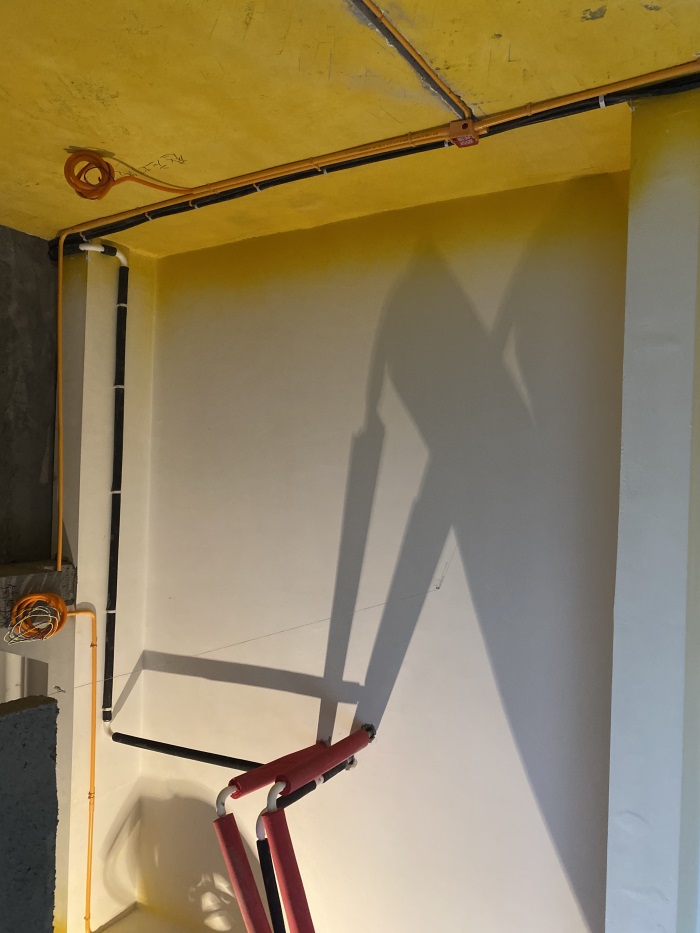

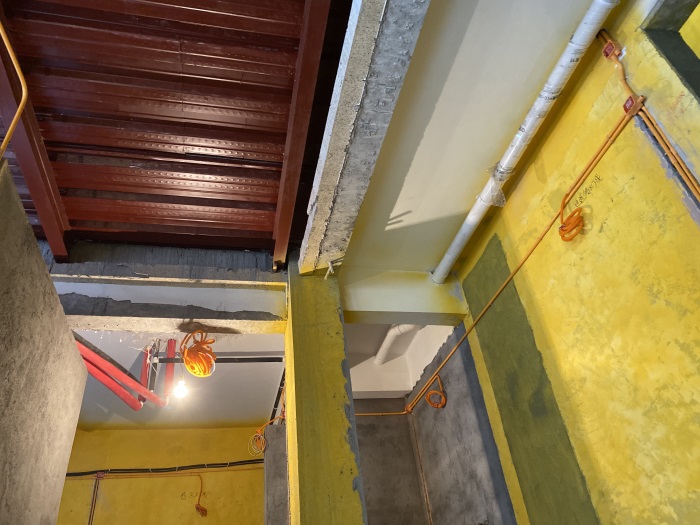

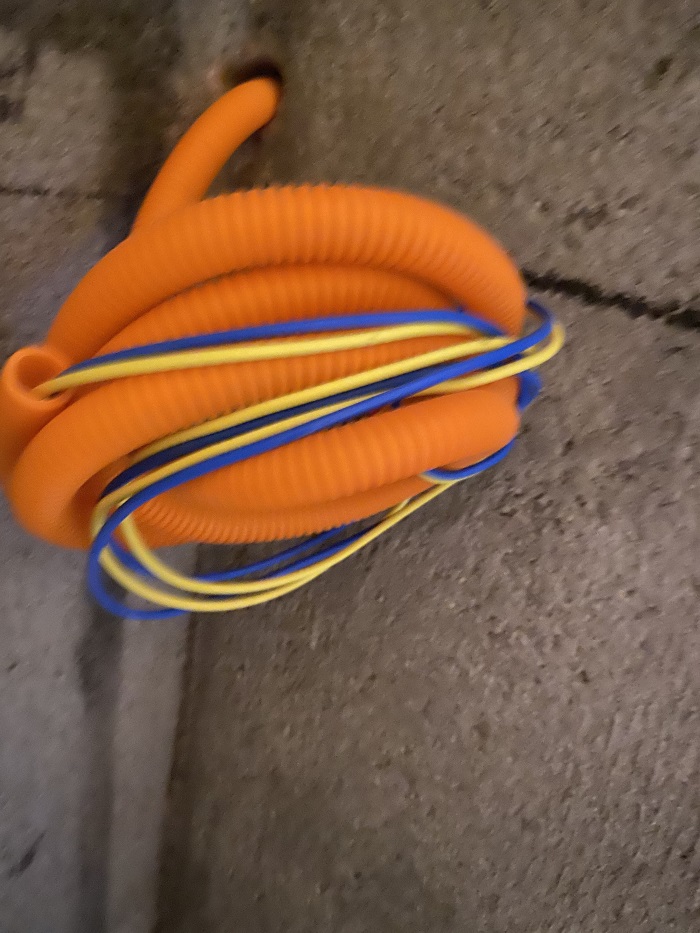

顶部线管交接处用暗盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-5-28 15:35:21

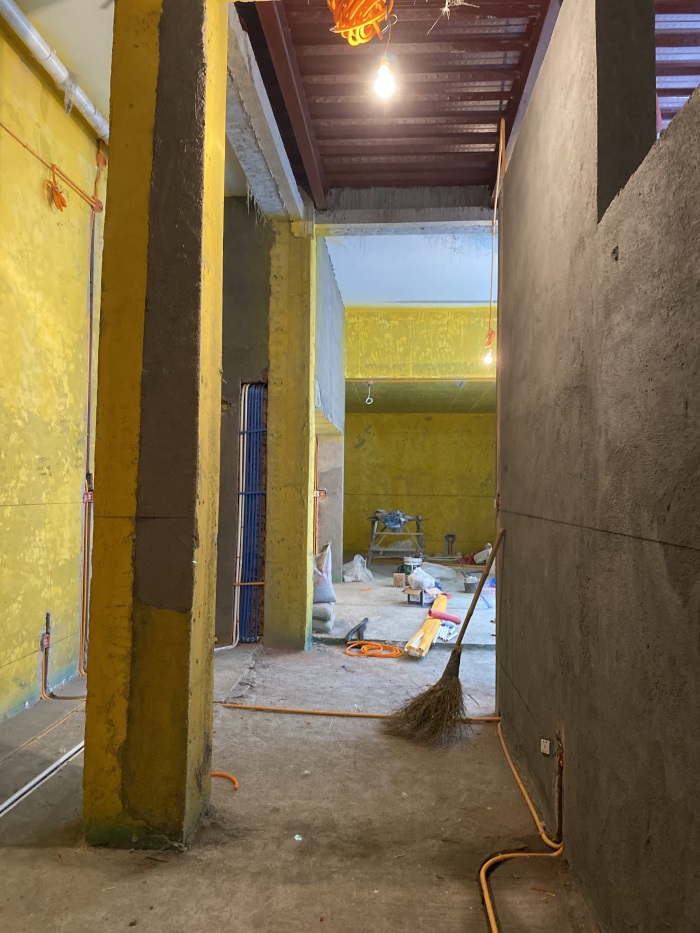

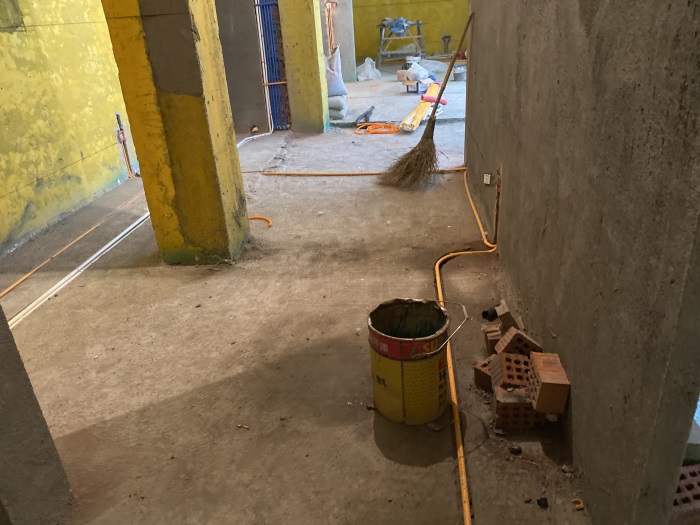

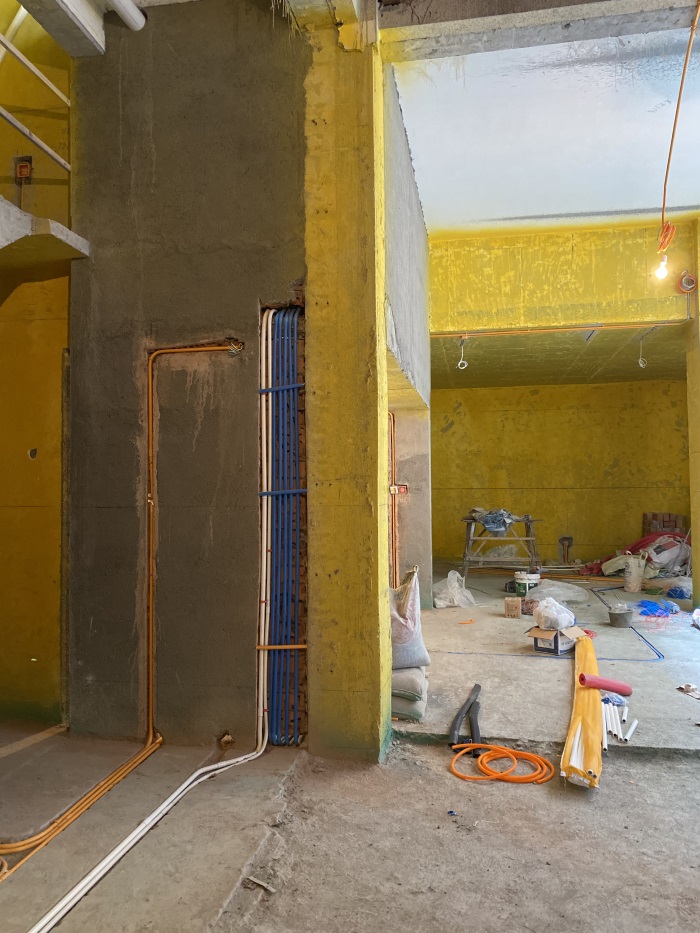

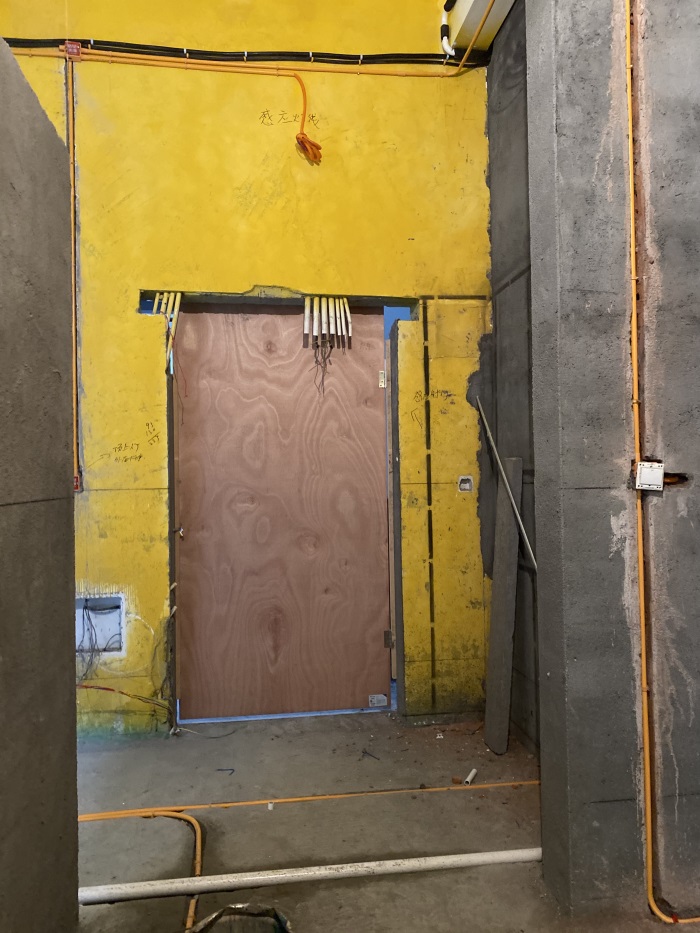

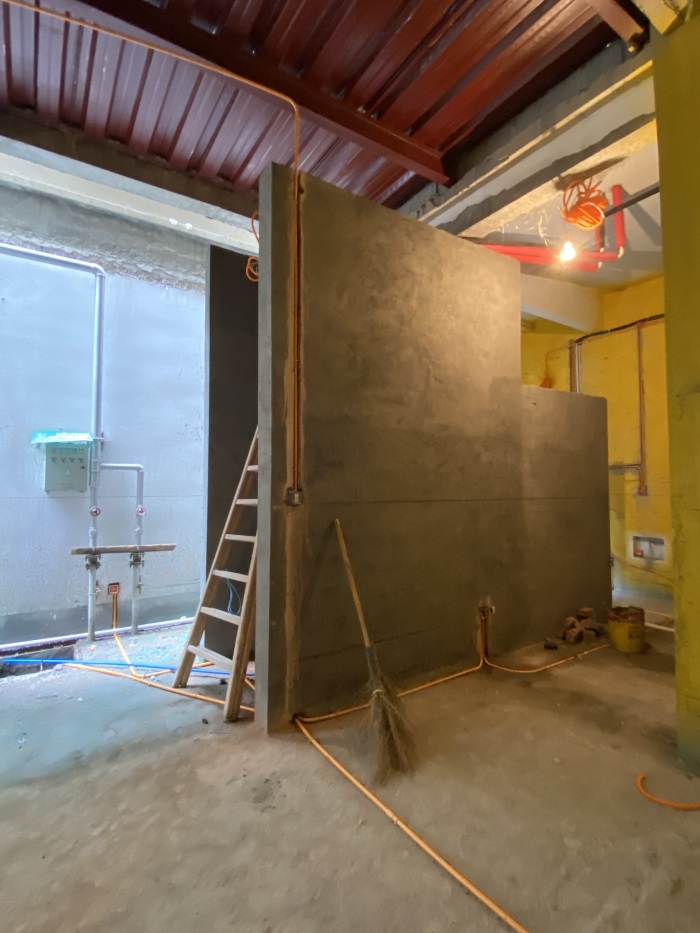

负一楼门厅线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

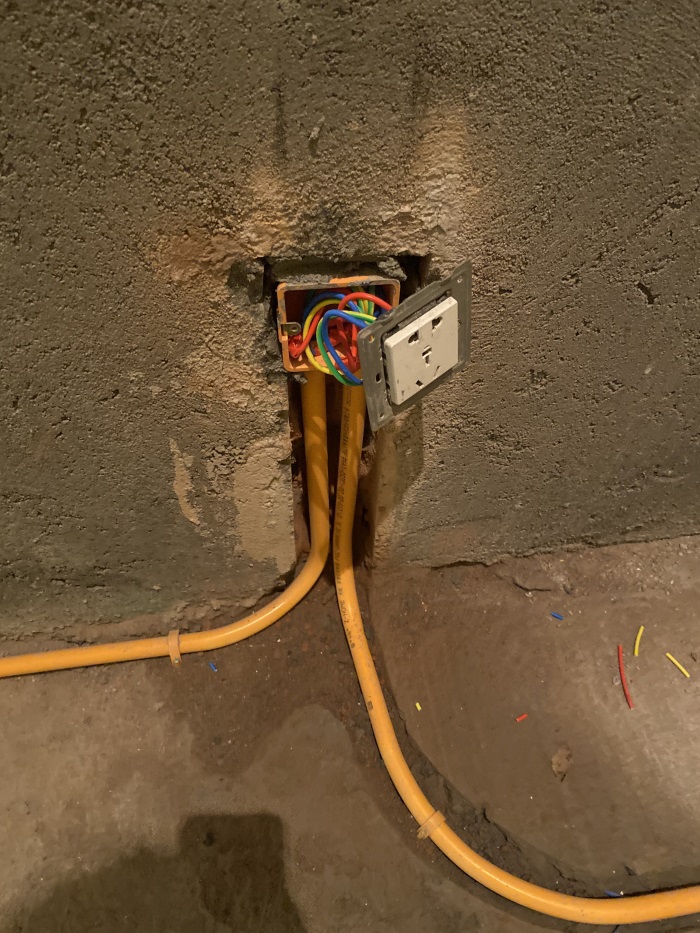

墙面普通插座离地净高30厘米。

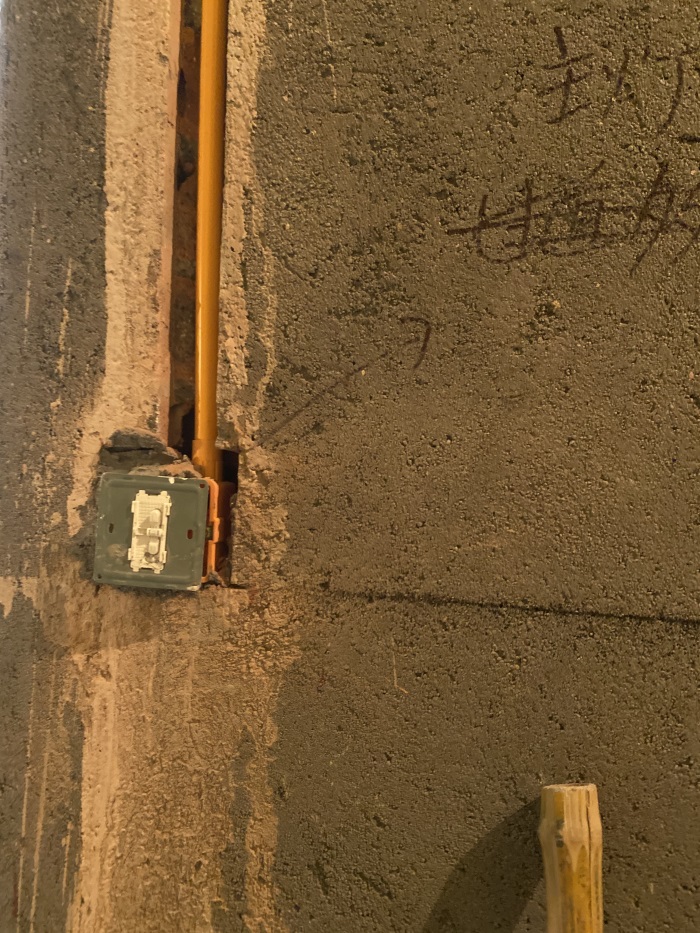

墙面开关离地净高1.3米。

墙面线管强弱电线距离30厘米以上，防止信号干扰，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-5-28 15:36:57

门厅过道
