观棠府36-1-16#119㎡现代 ——现代设计说明

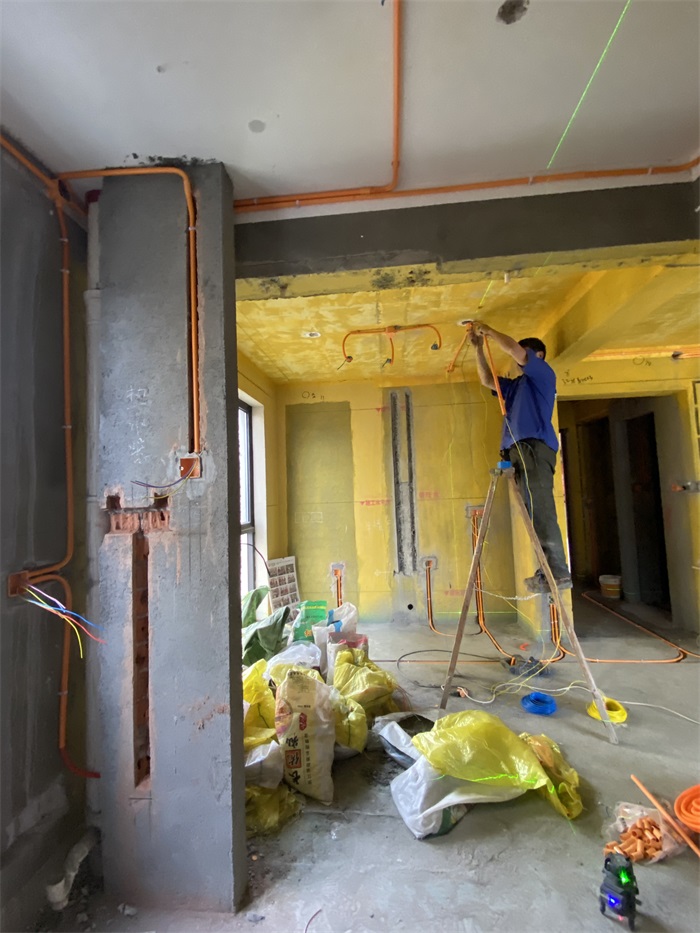

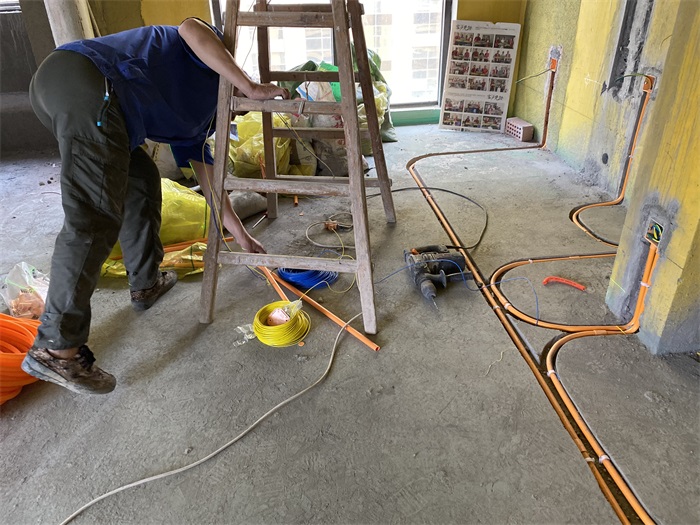

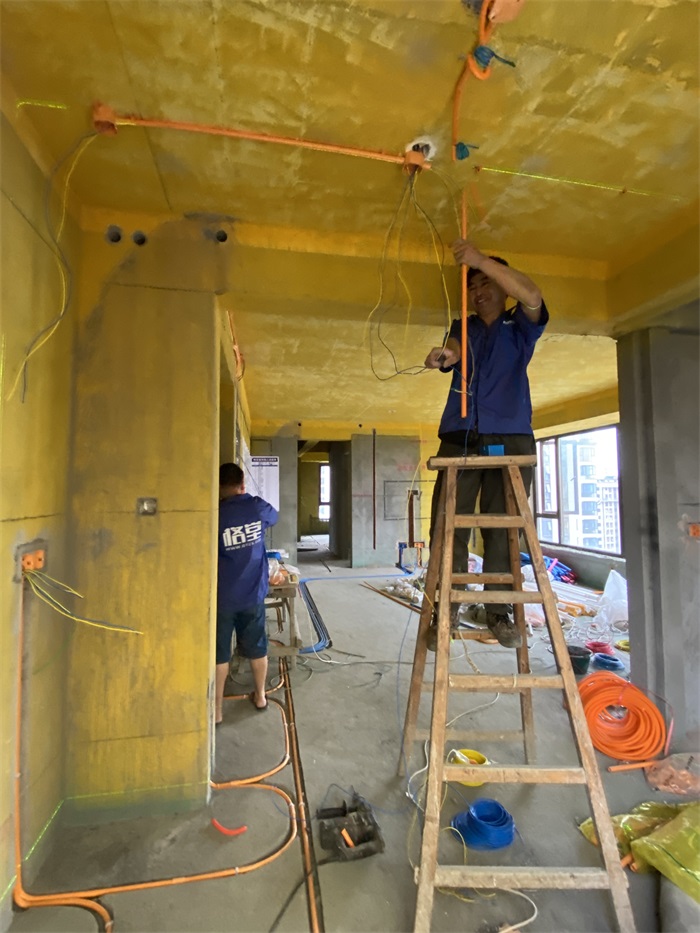

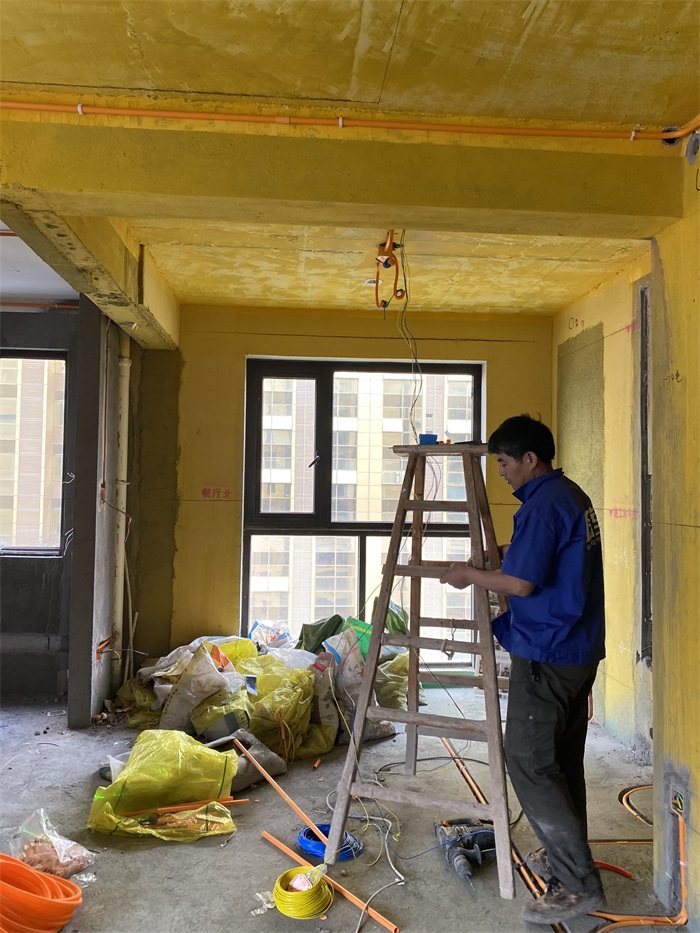

师傅正在布置线管。

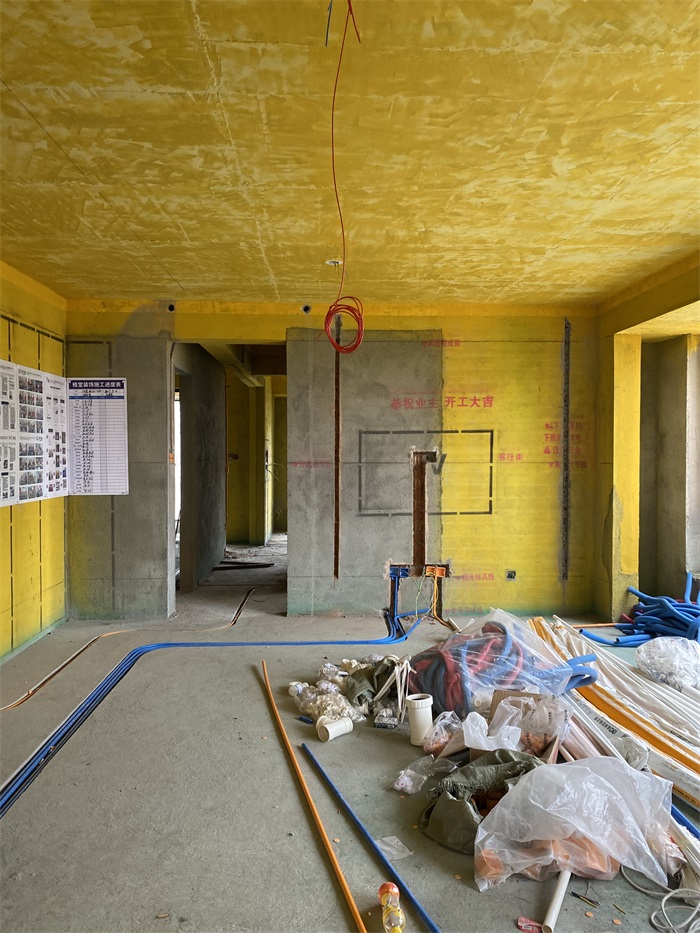

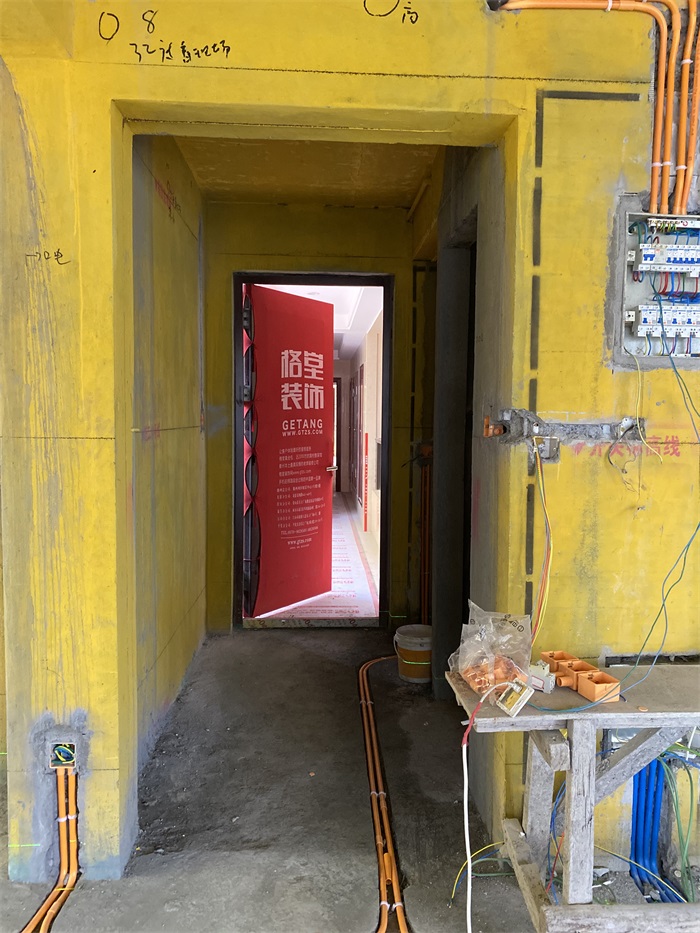

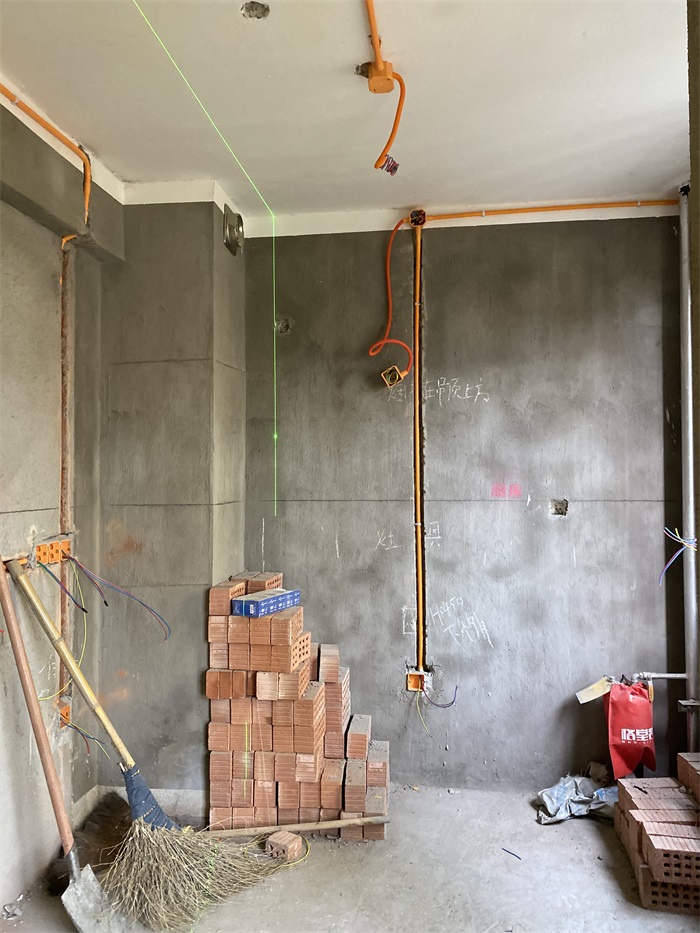

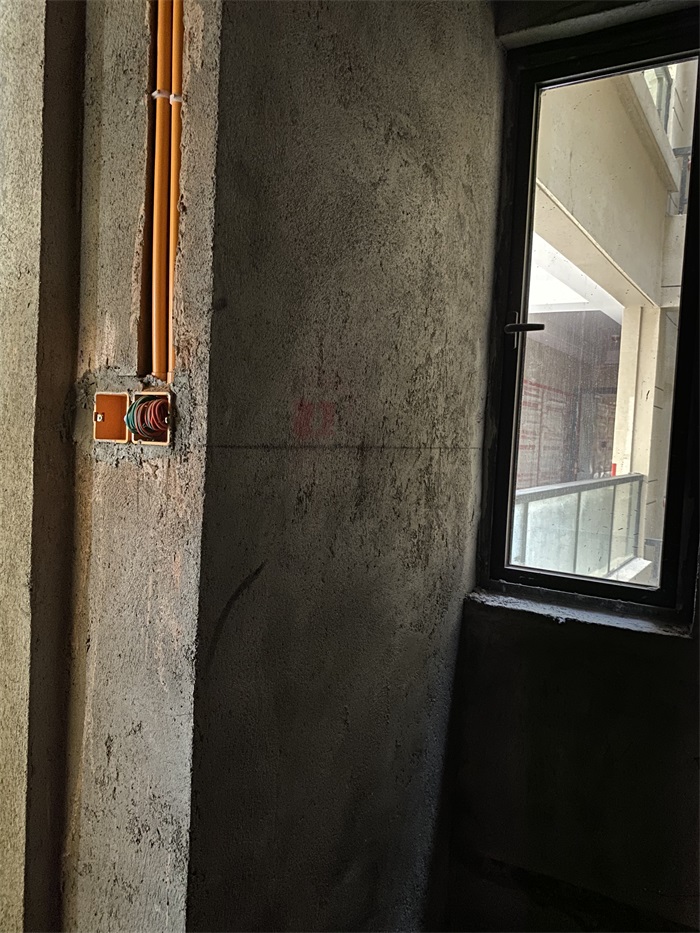

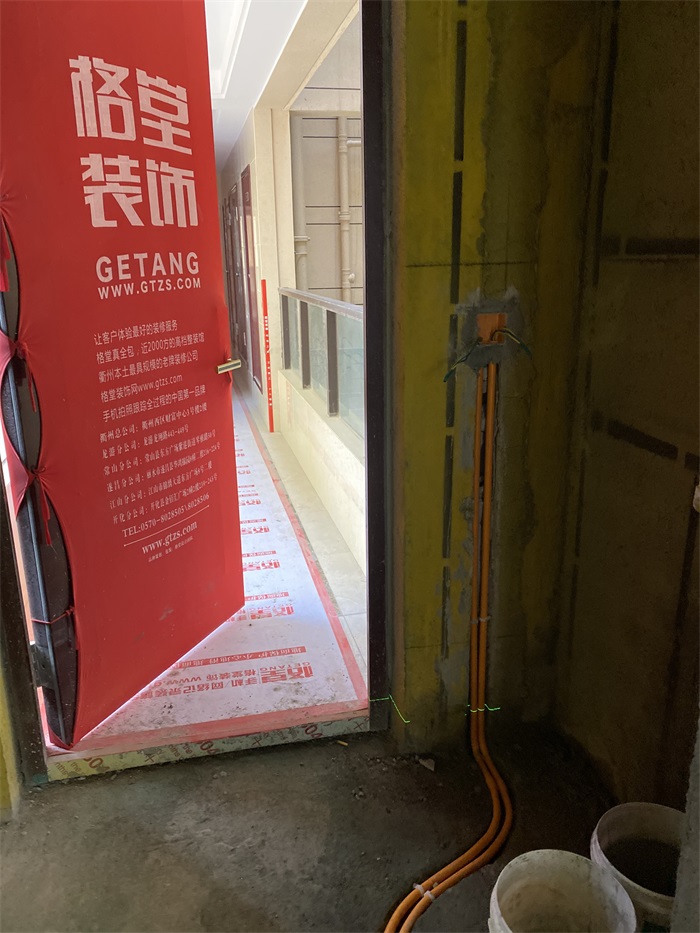

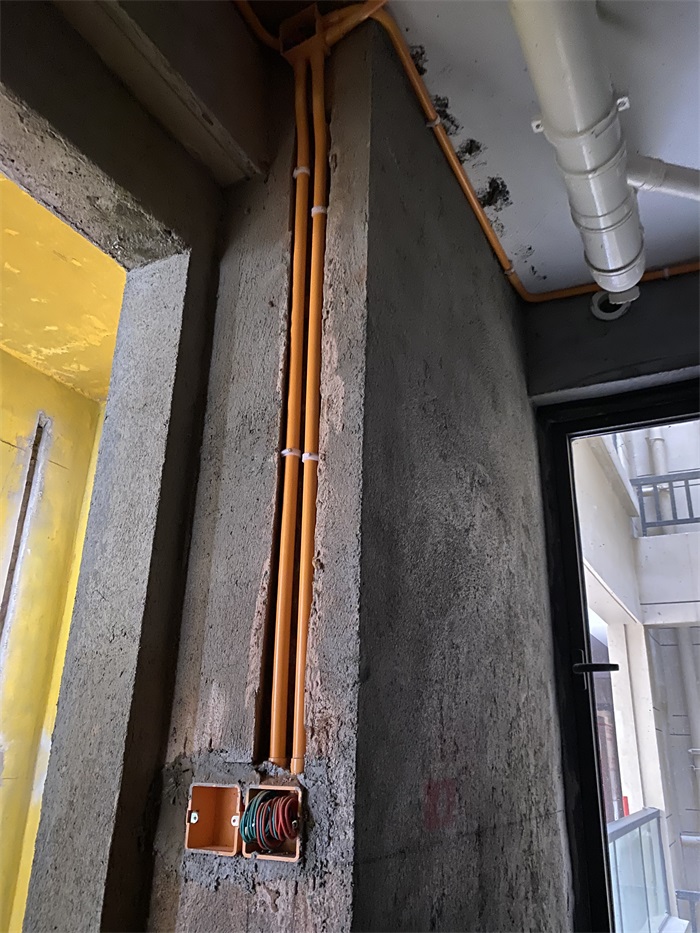

门厅墙面线管布置横平竖直哦！

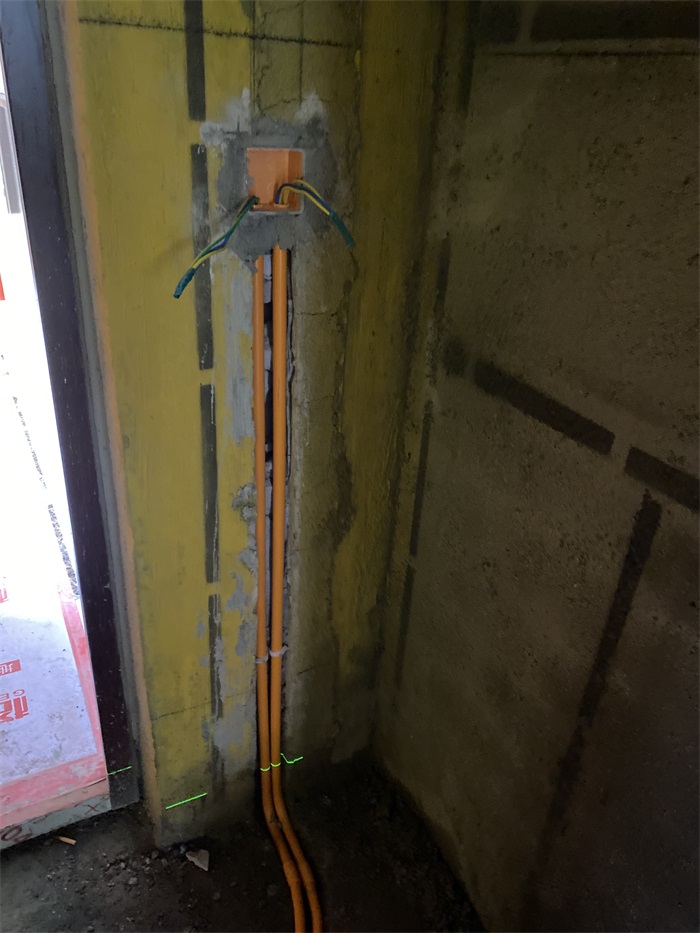

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

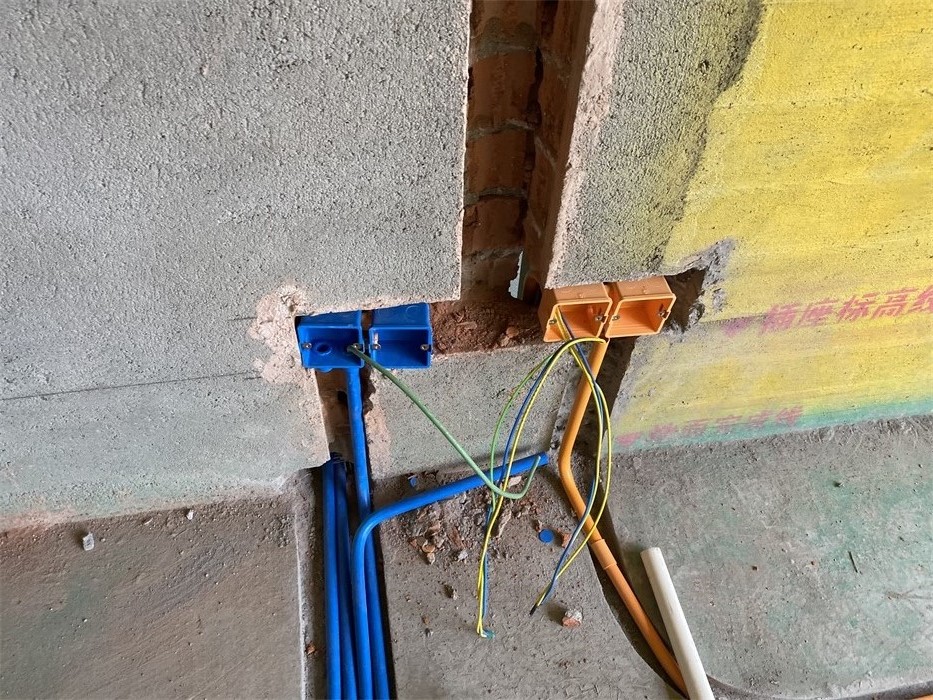

强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，线管要加杯梳，方便抽拉电线和后期维护。

门厅中央空调要用电缆线。

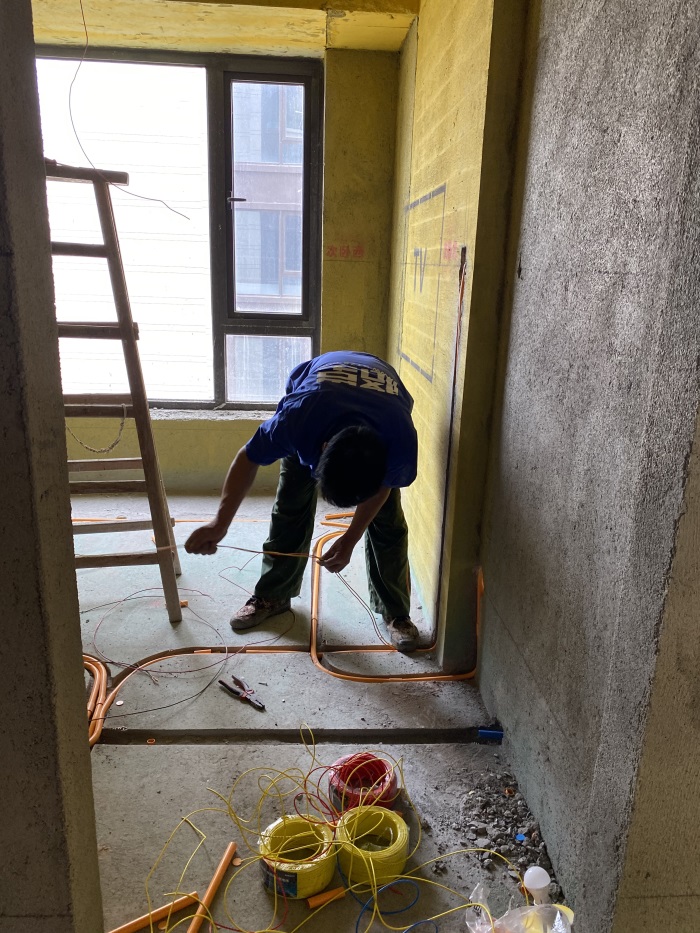

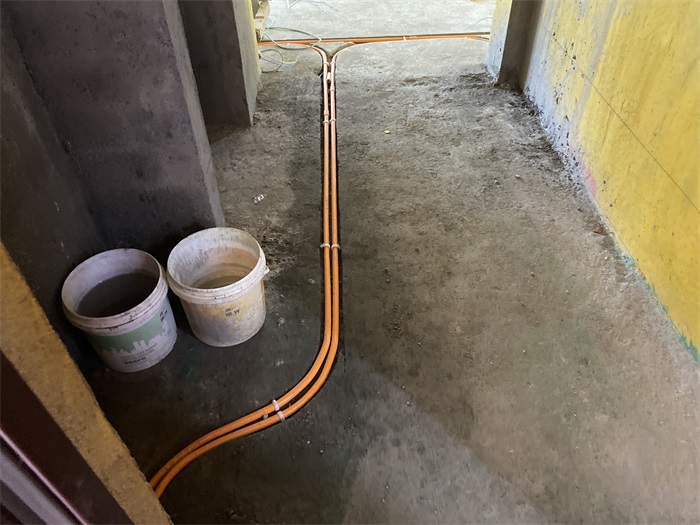

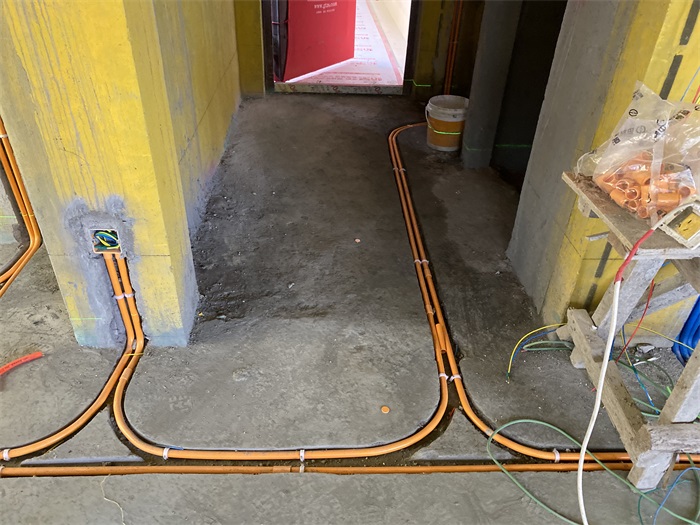

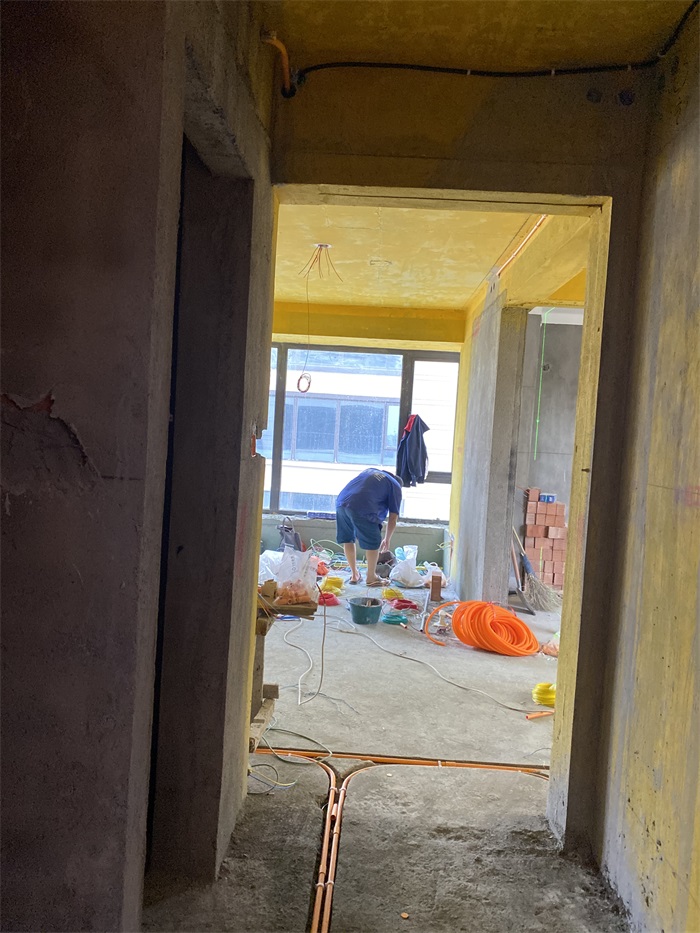

地面地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，并且线管用线卡过道到位，平整美观哦!

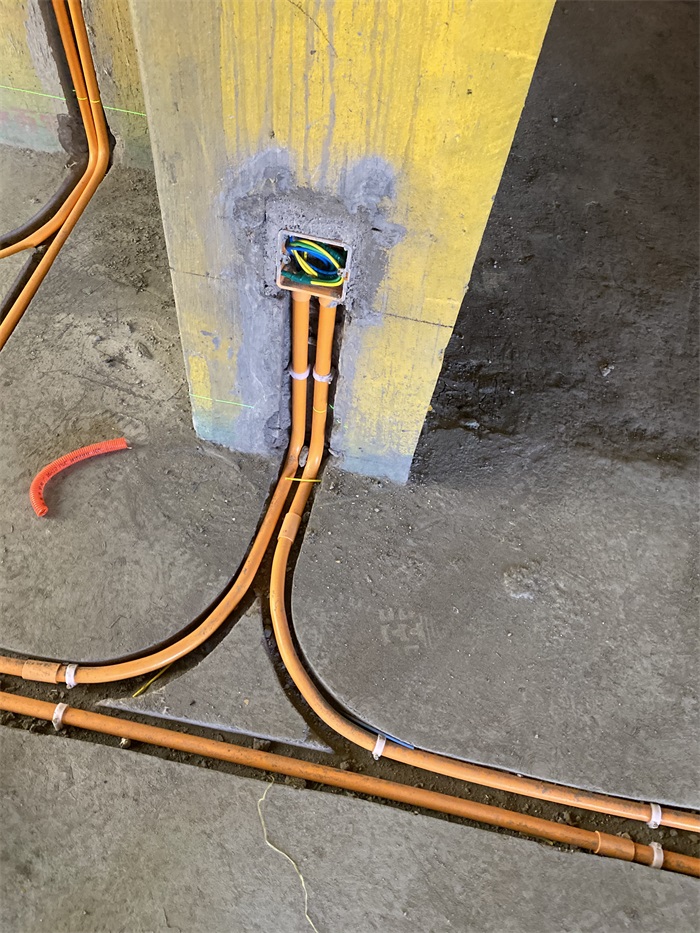

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

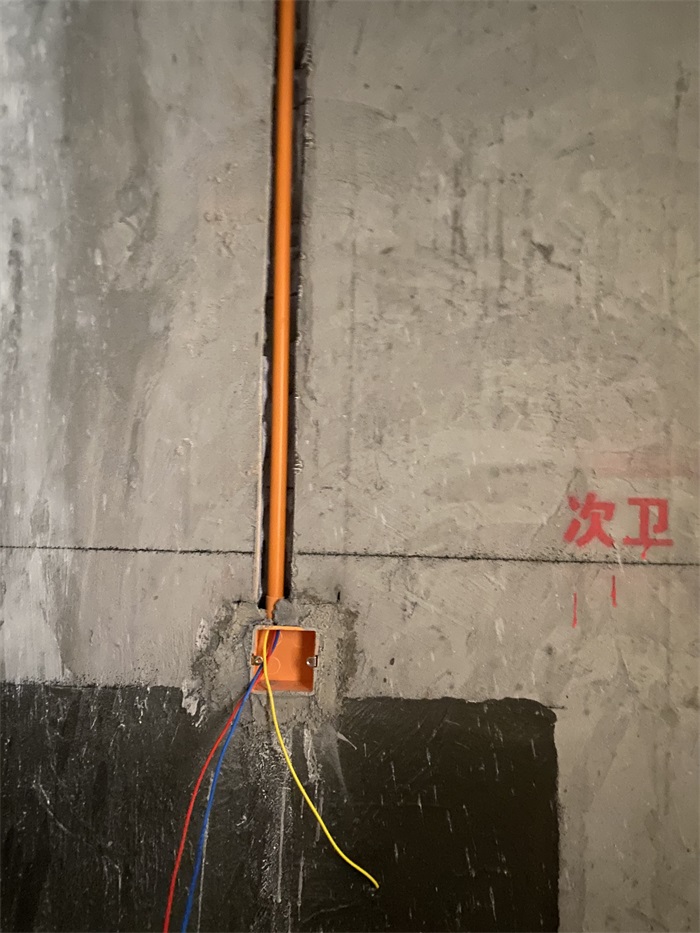

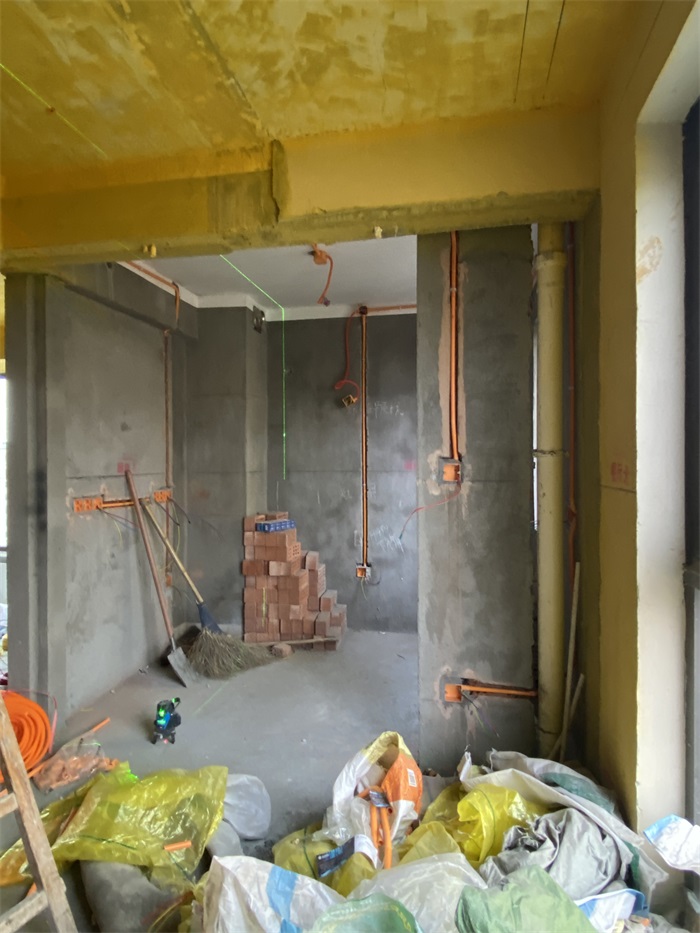

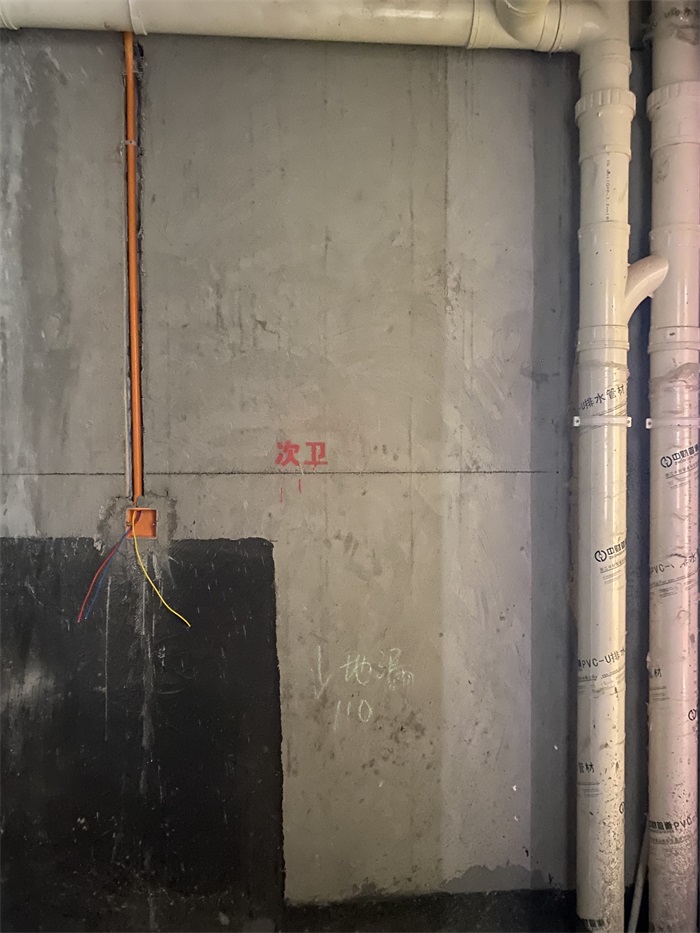

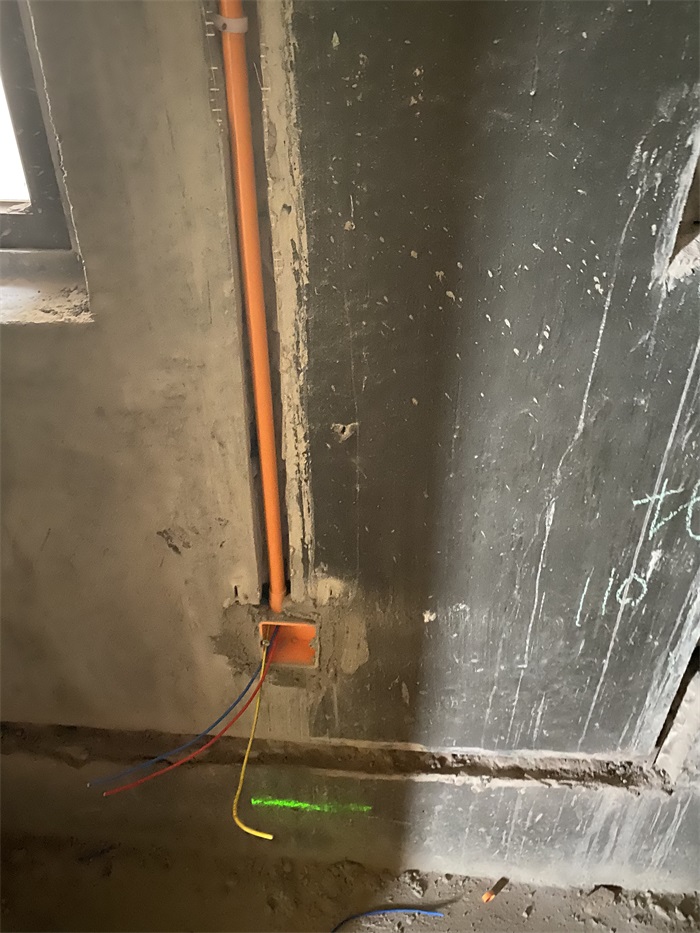

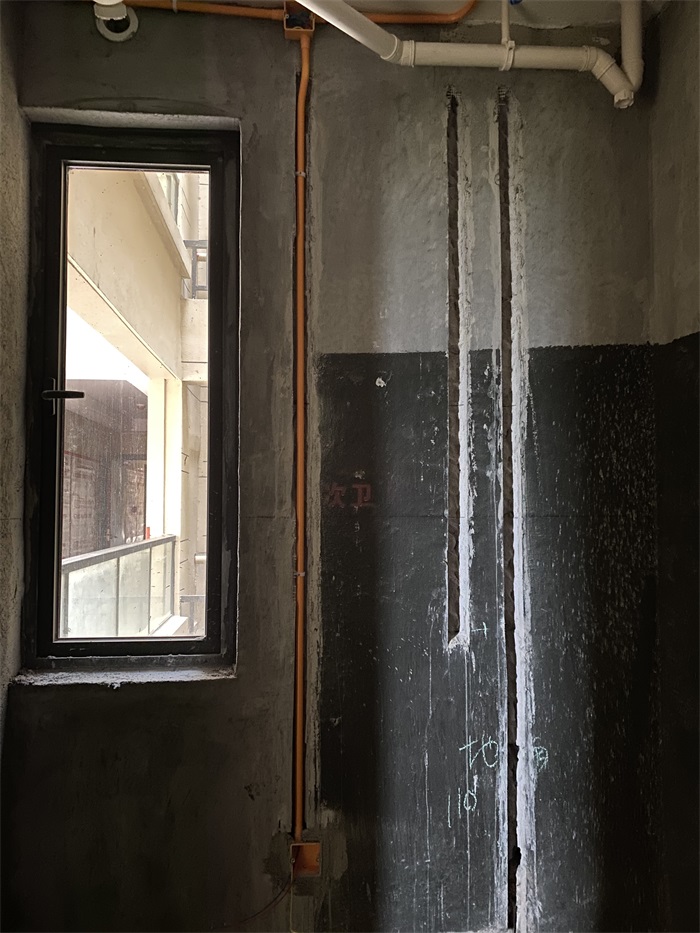

次卫墙面线管布置平整。

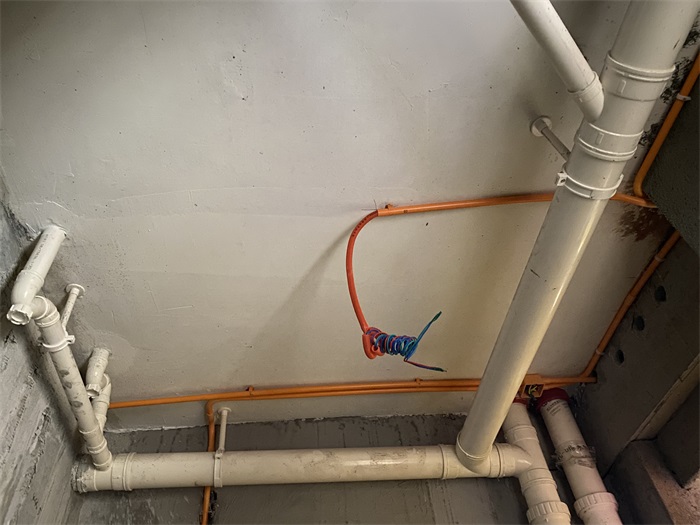

筒灯电线用波纹管保护，防止电线划伤。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

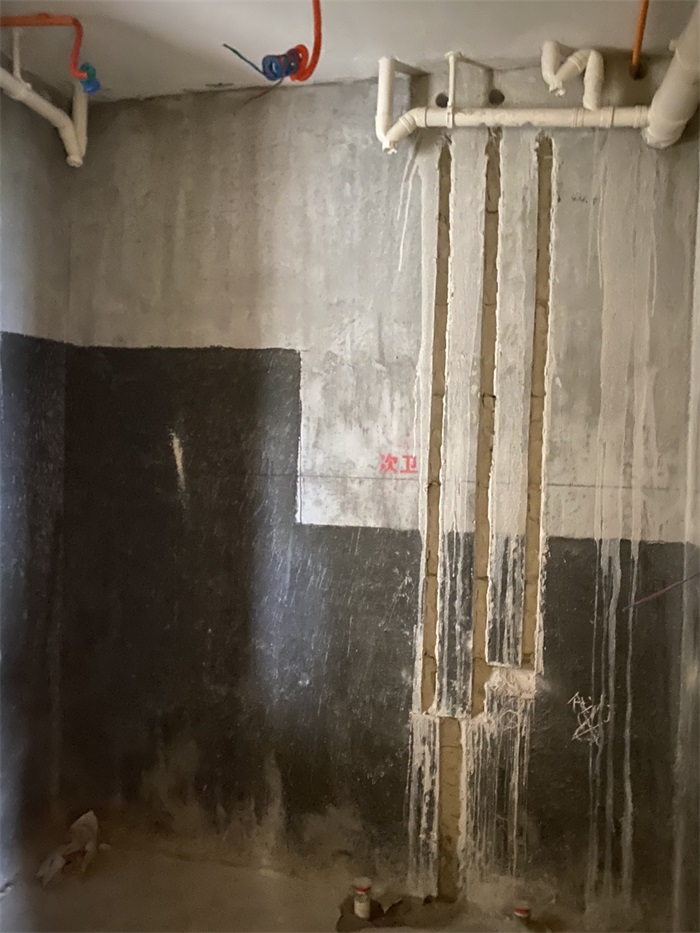

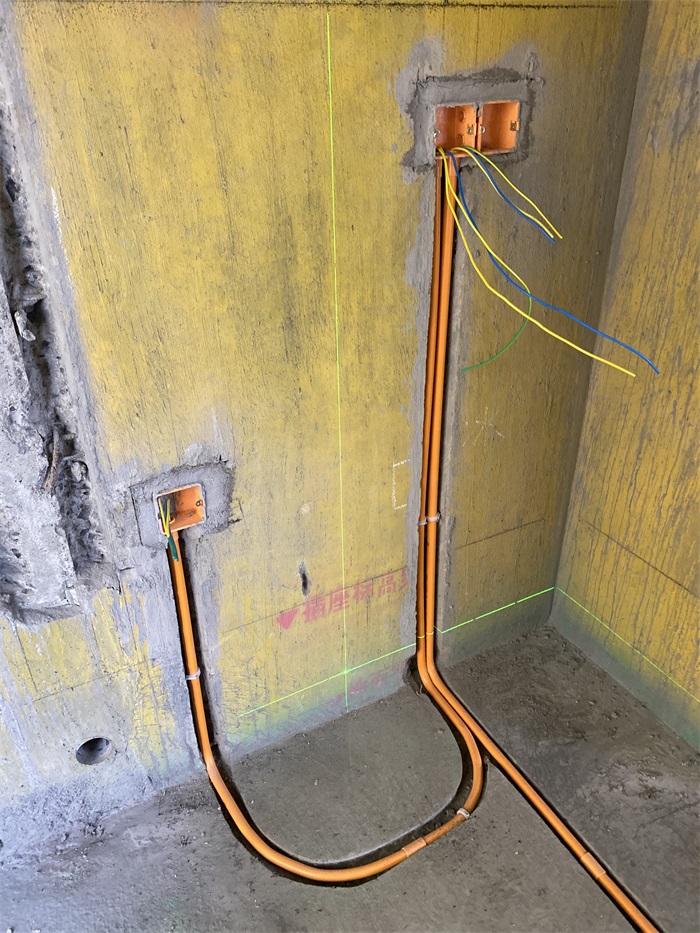

次卫墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面空鼓，瓷砖脱落。

强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，线管要加杯梳，方便抽拉电线和后期维护。

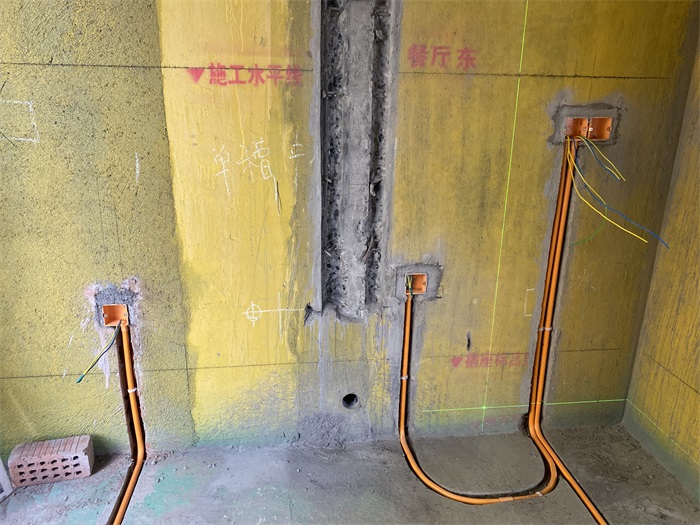

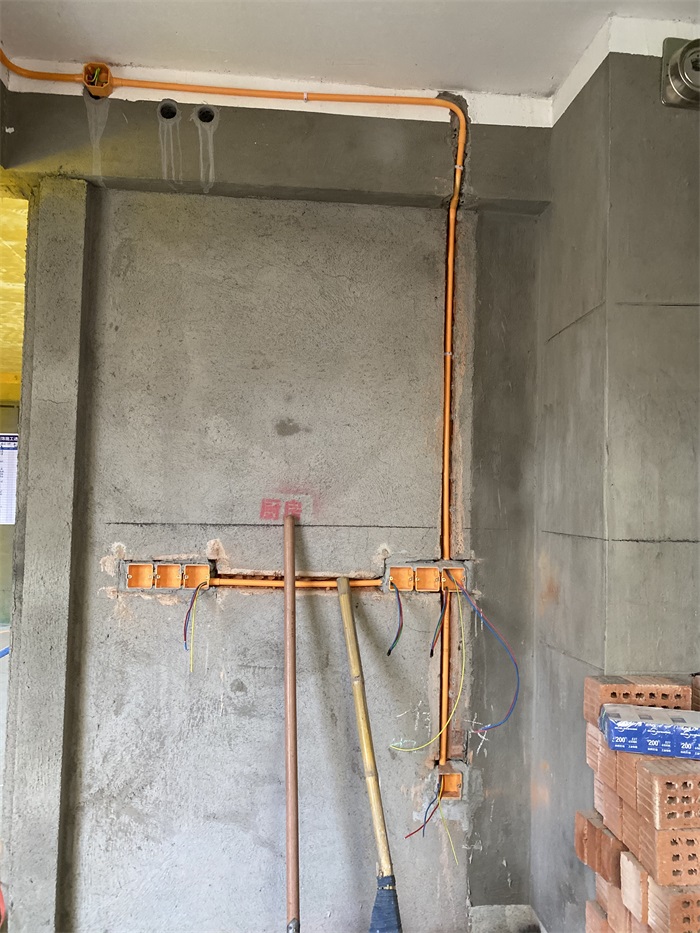

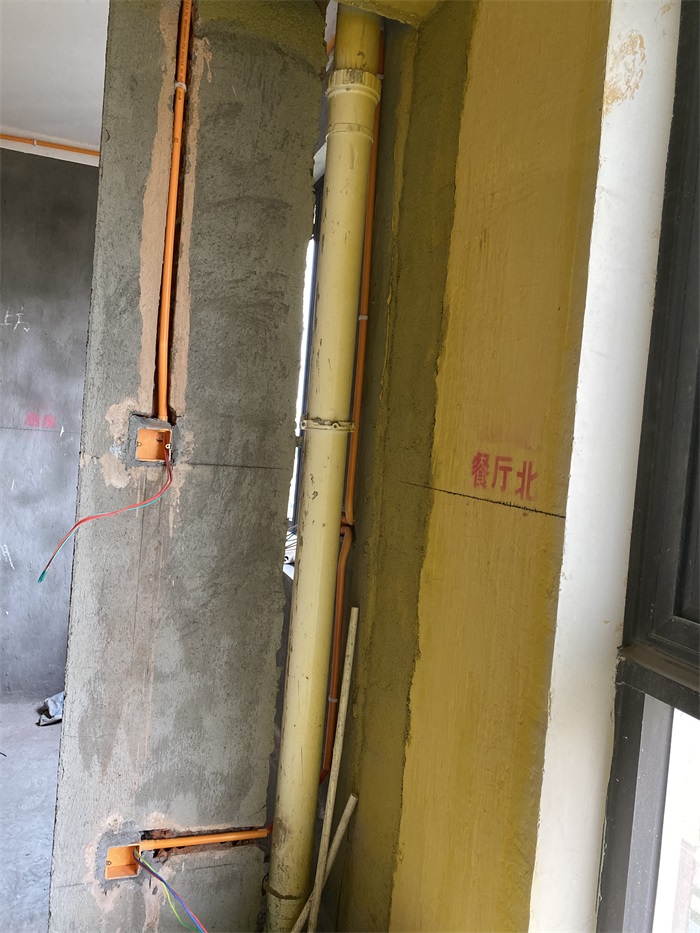

餐厅墙面线管布置平整。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面铺贴瓷砖离地净高30厘米。

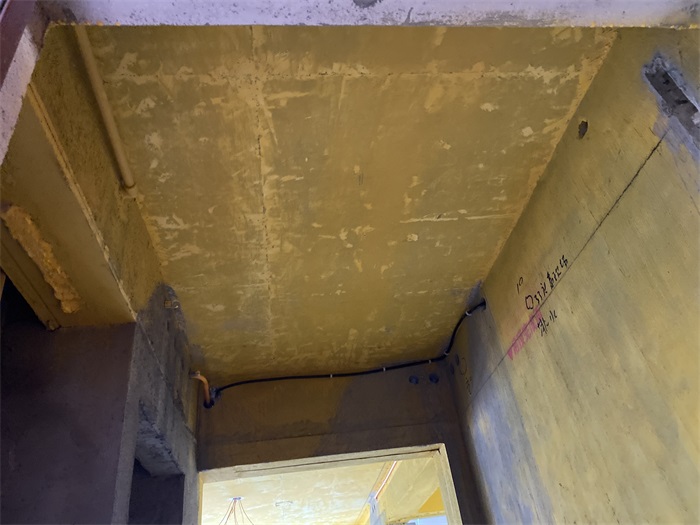

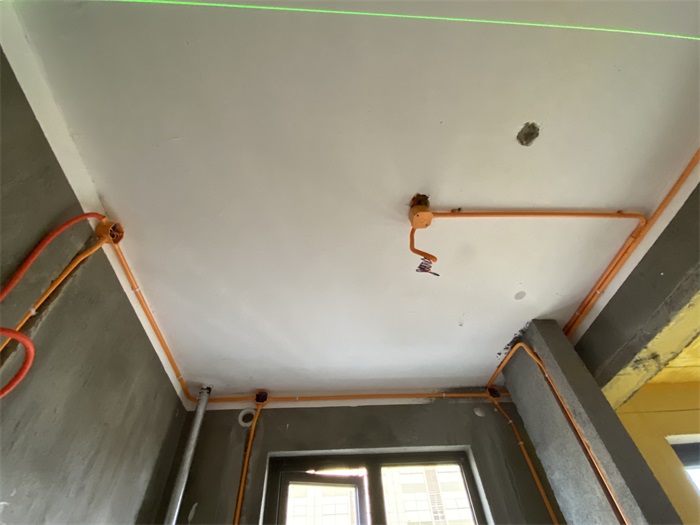

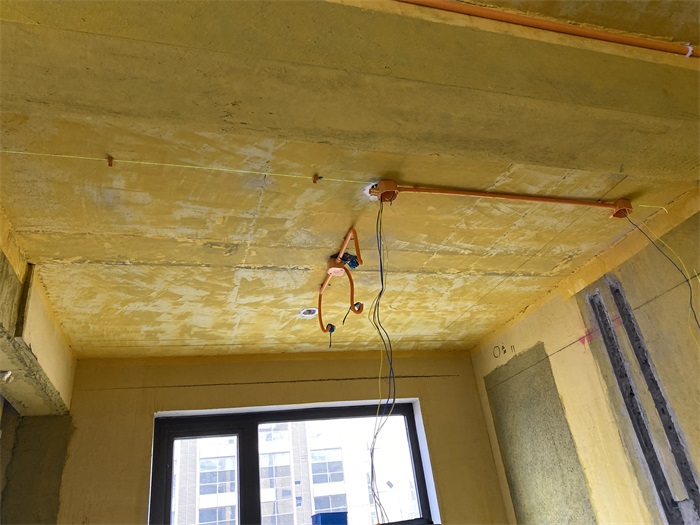

餐厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，线管要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

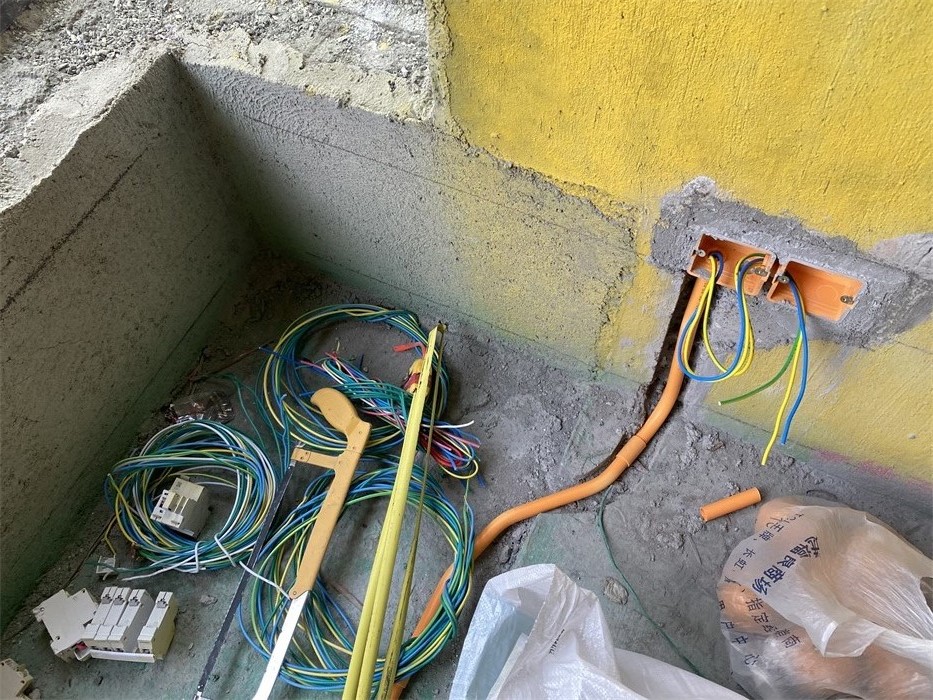

厨房墙面线管布置平整。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，线管要加杯梳，方便抽拉电线和后期维护。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面空鼓，特殊部分线管，用波纹管保护，防止电线划伤。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

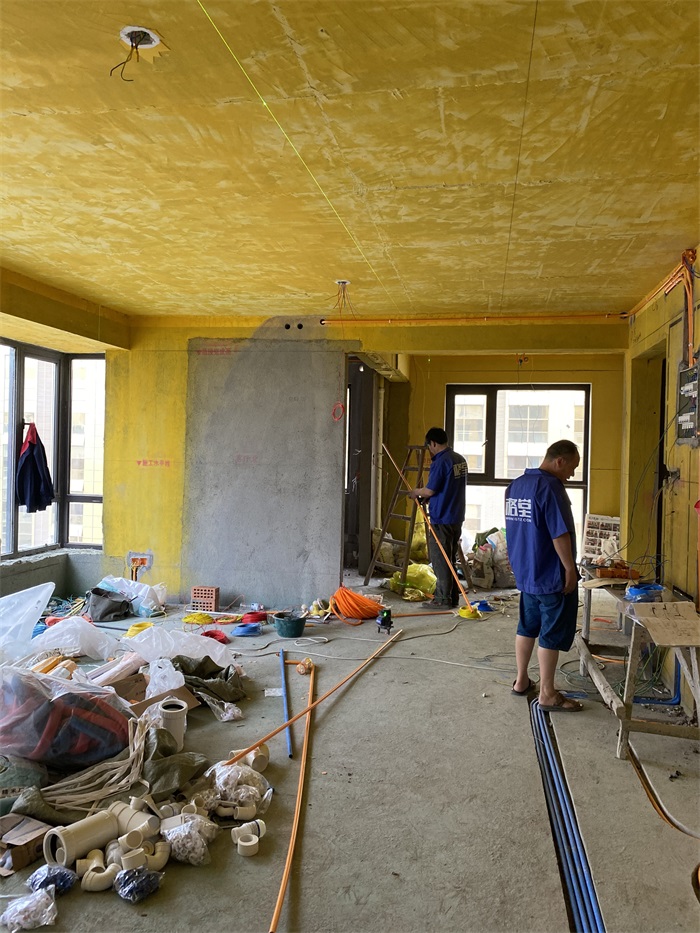

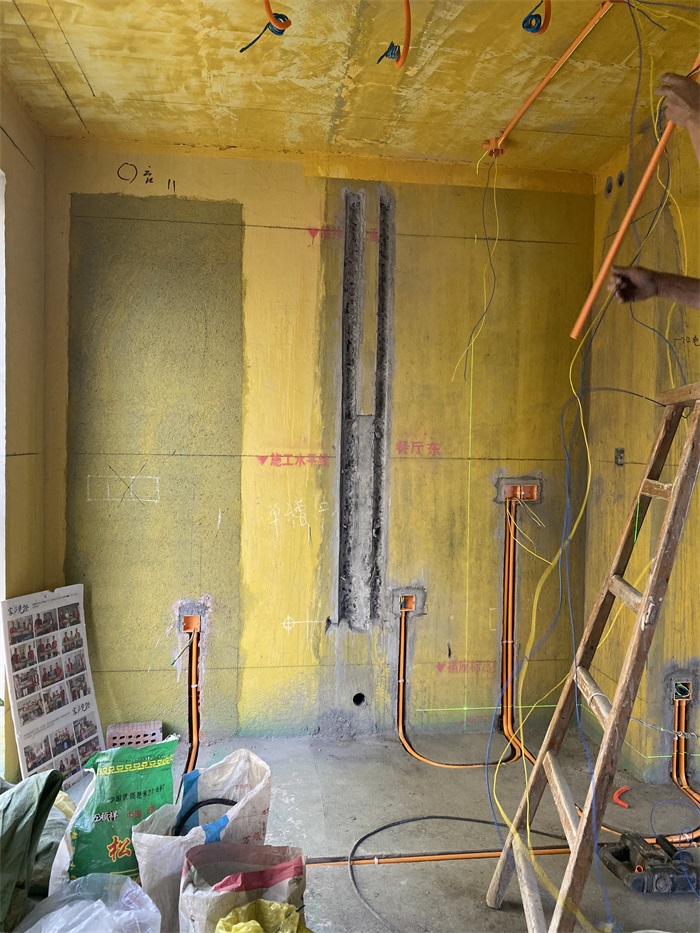

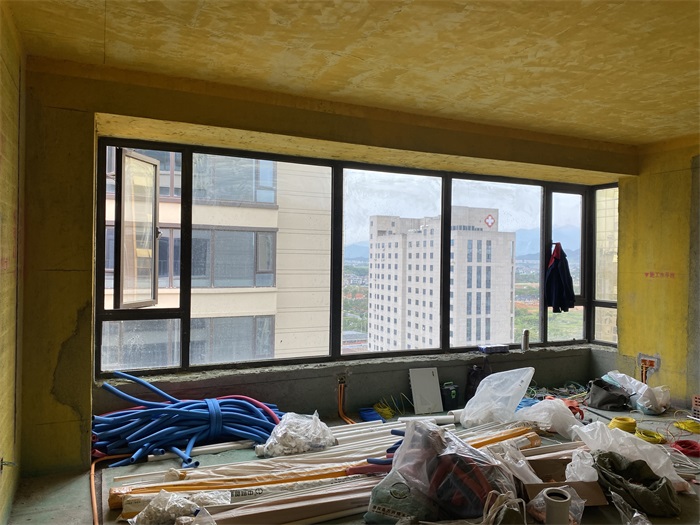

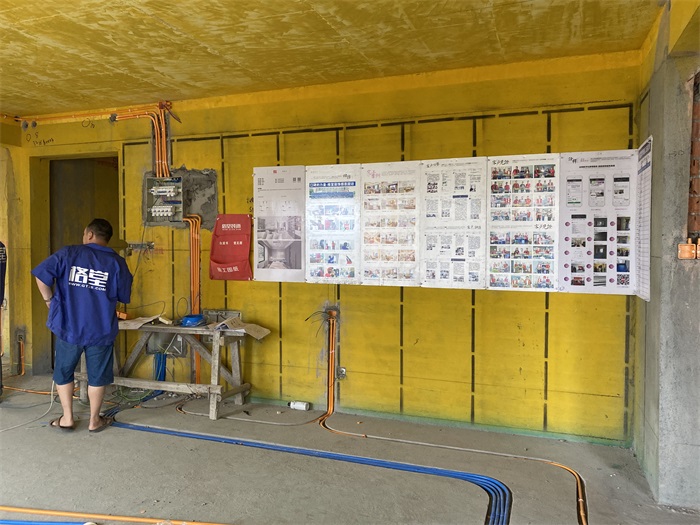

客厅墙面线管布置。

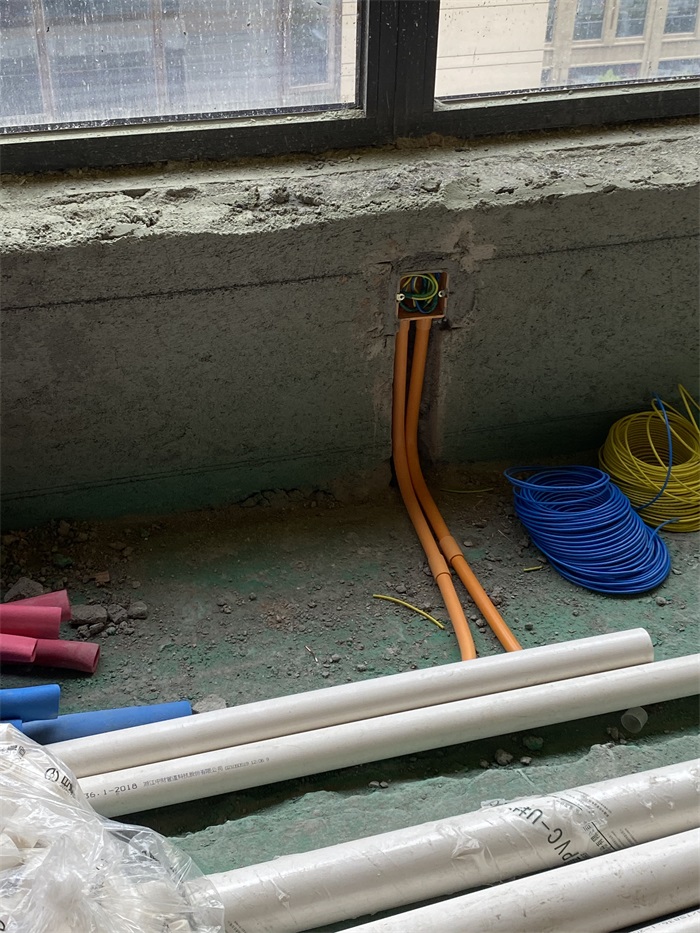

墙面普通插座离地净高30厘米。

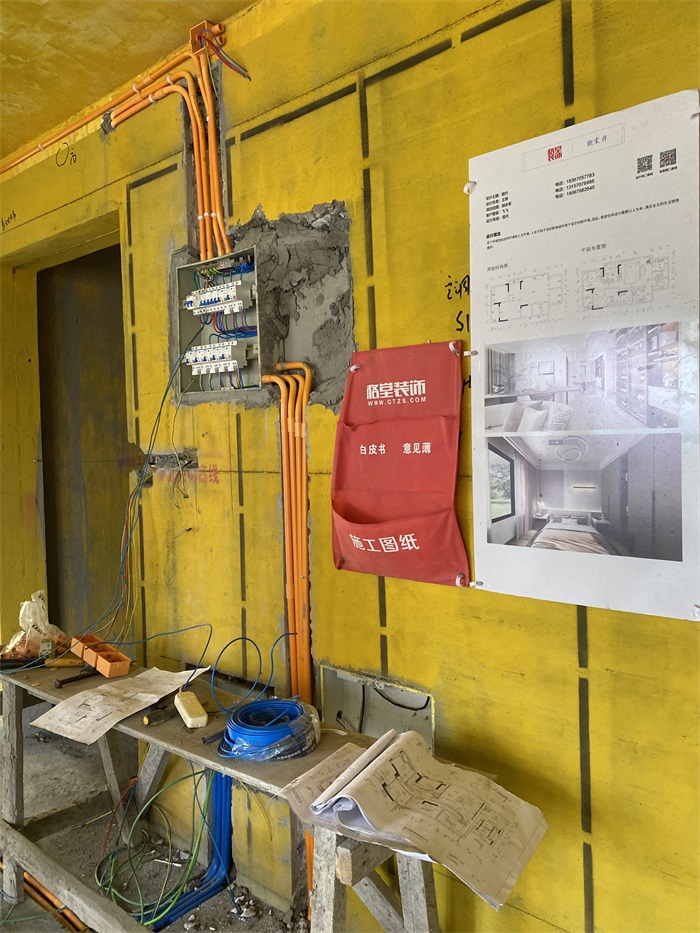

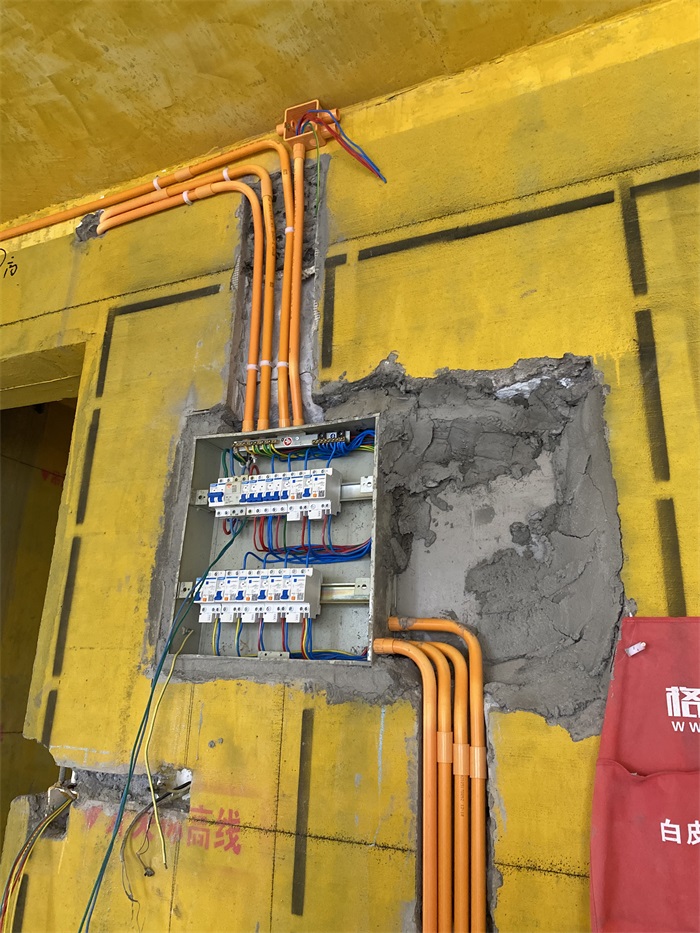

墙面配电箱线管布置平整，强弱电线距离30厘米以上，防止信号干扰。

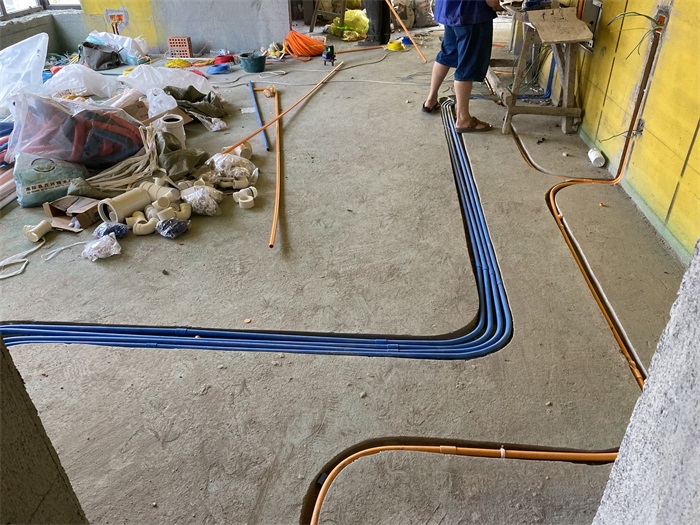

地面地面线管并排3根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，强弱电线距离30厘米以上，防止信号干扰。

客厅墙面线管并排3根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

配电箱和线管连接处，杯梳安装到位，防止电线划伤。

强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。
