观棠府36-1-16#119㎡现代 ——现代设计说明

发表于 2021-6-4 14:51:55

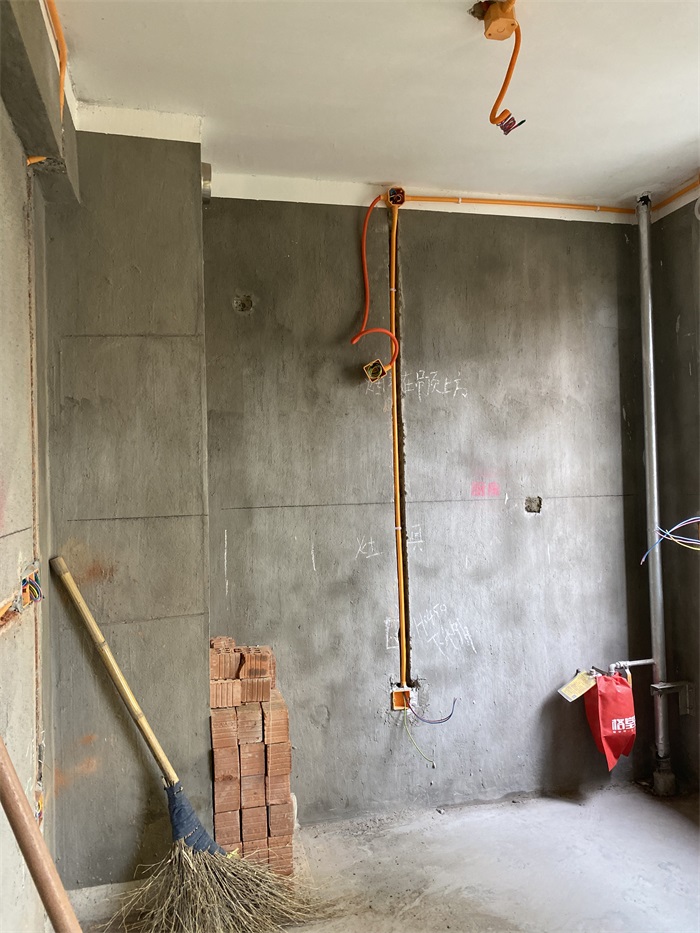

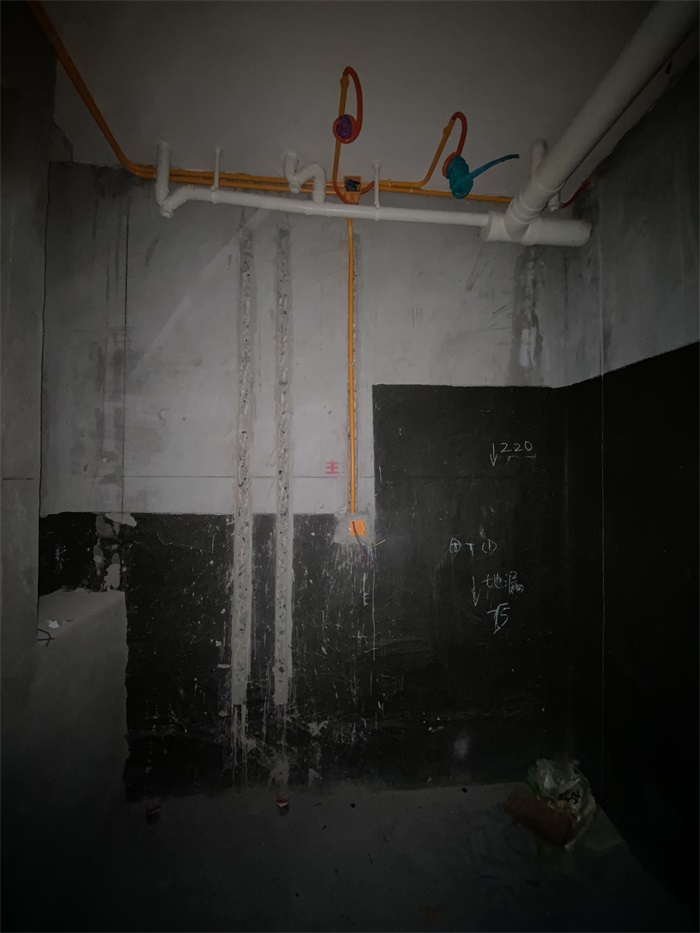

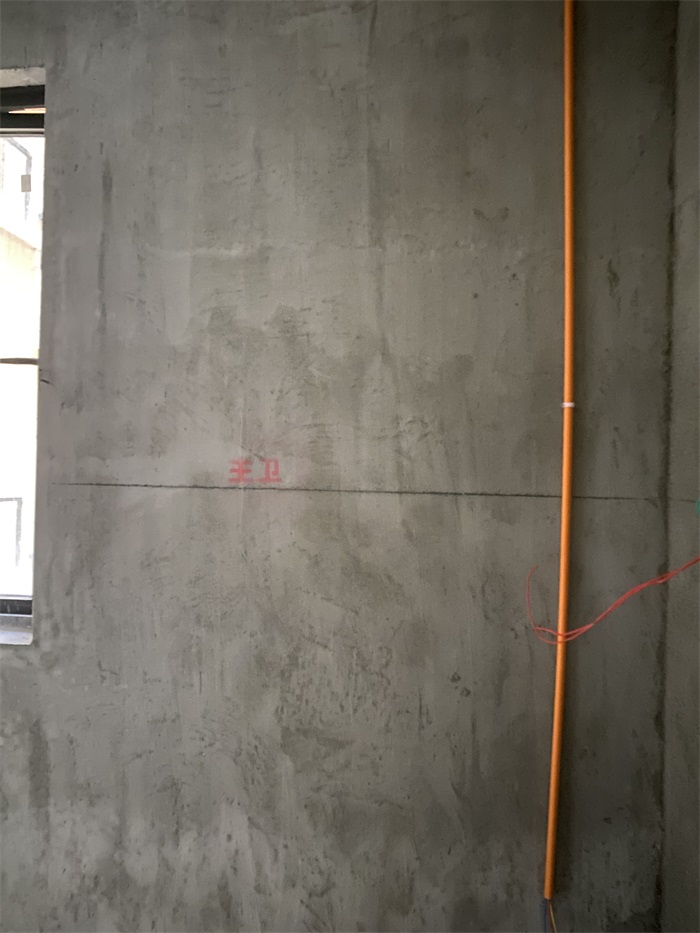

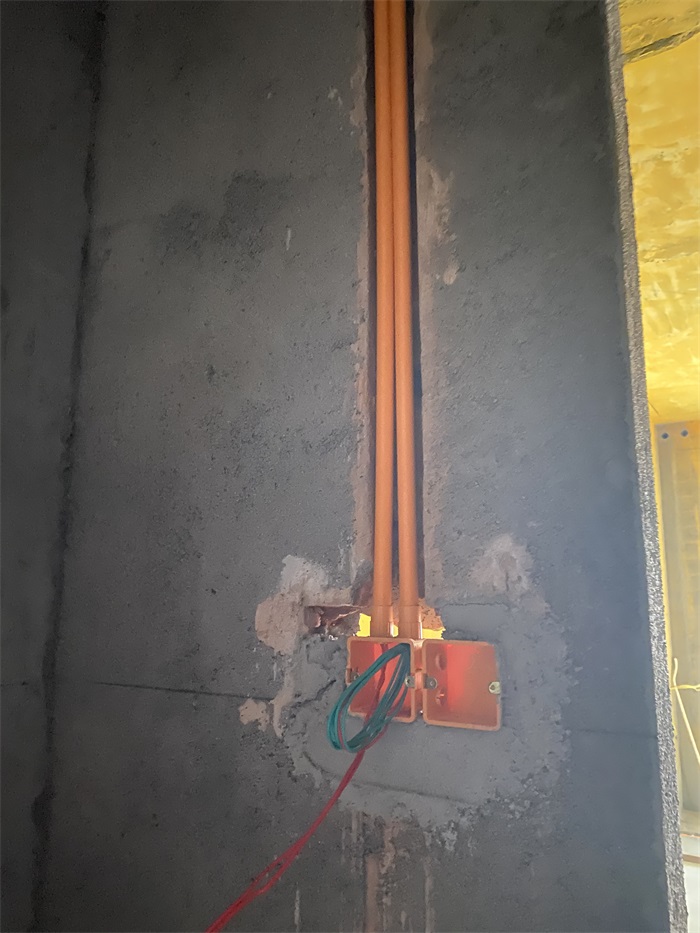

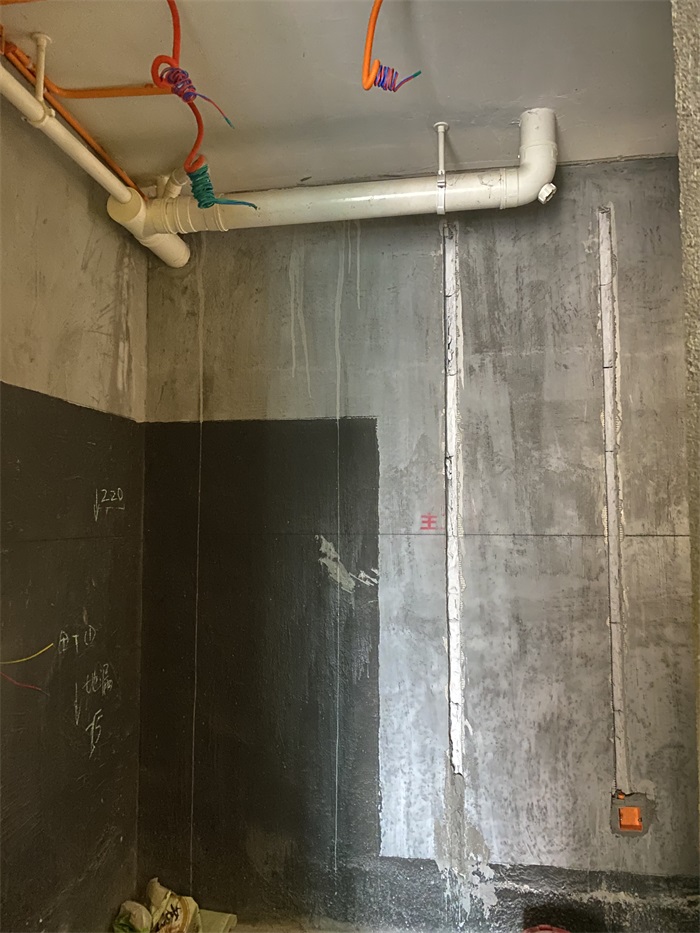

主卫墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面空鼓，瓷砖脱落。

发表于 2021-6-4 14:53:35

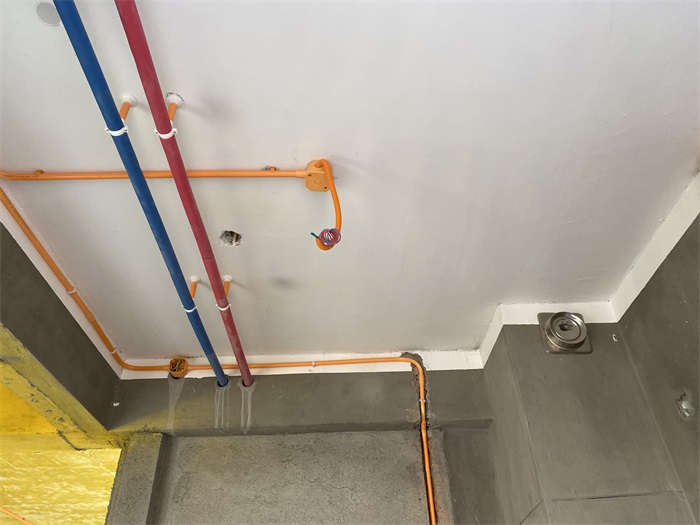

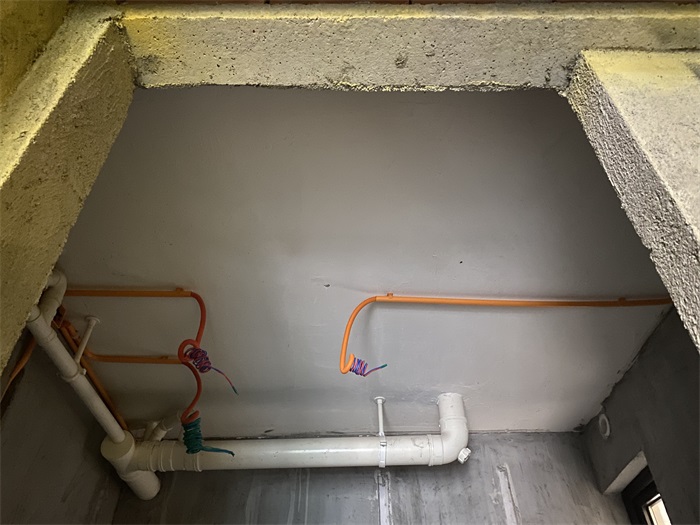

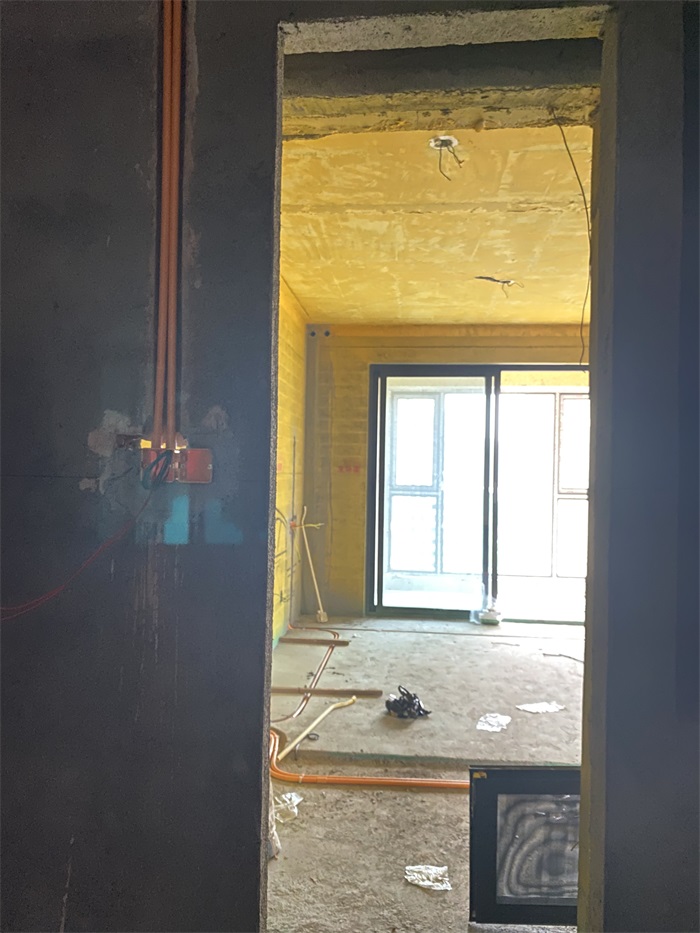

主卫筒灯电线用波纹管保护，防止电线划伤。

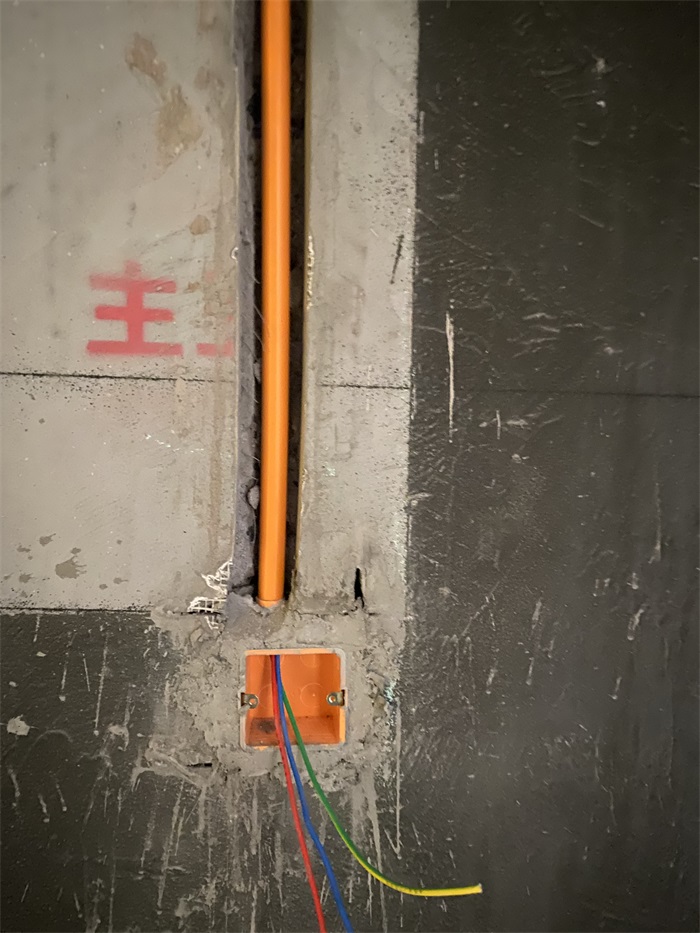

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，线管要加杯梳，方便抽拉电线和后期维护。

发表于 2021-6-13 16:45:53

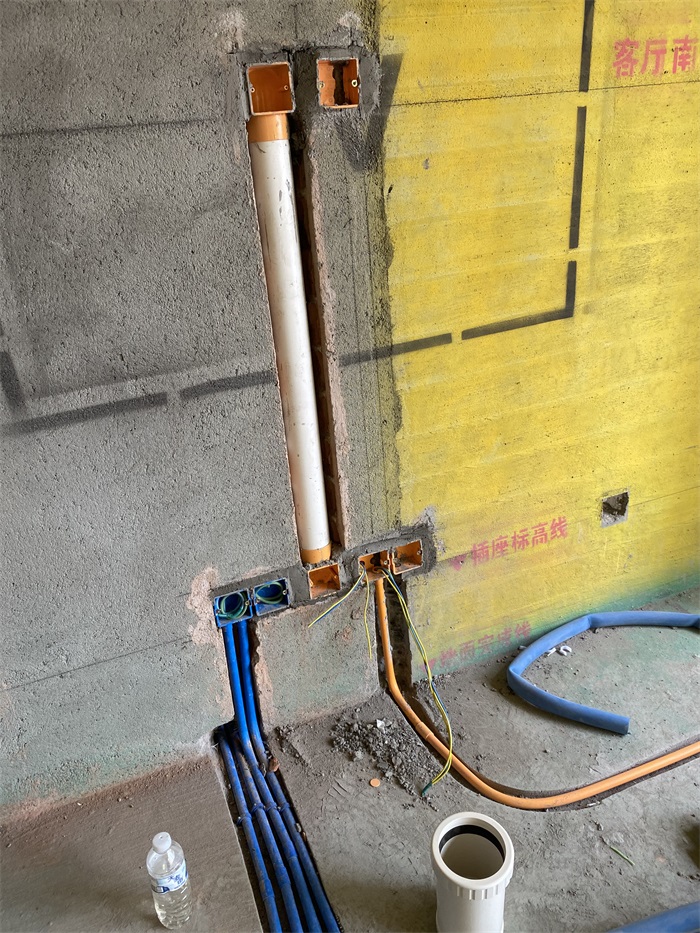

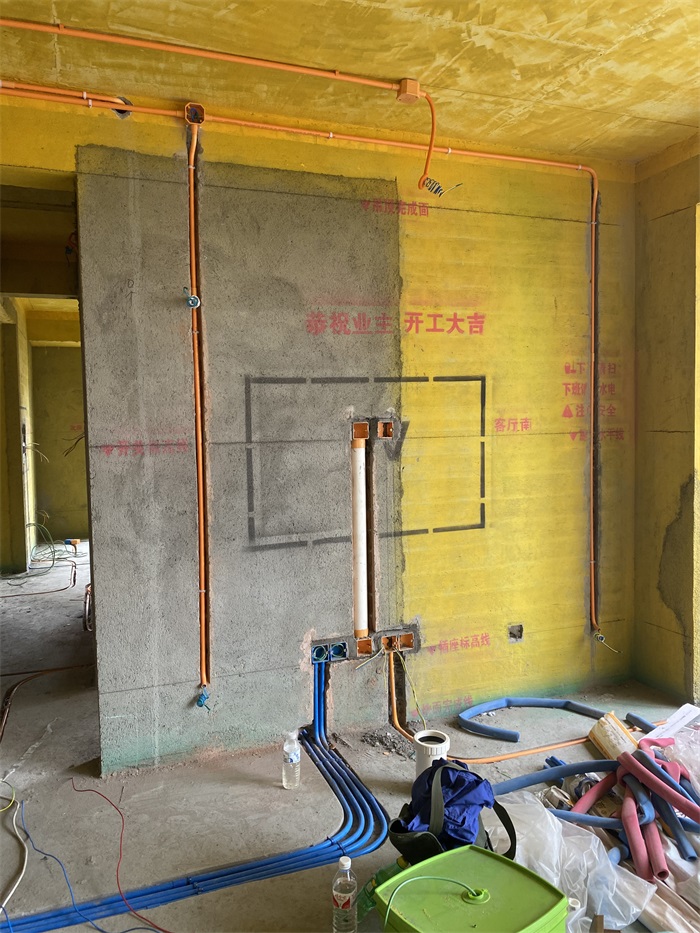

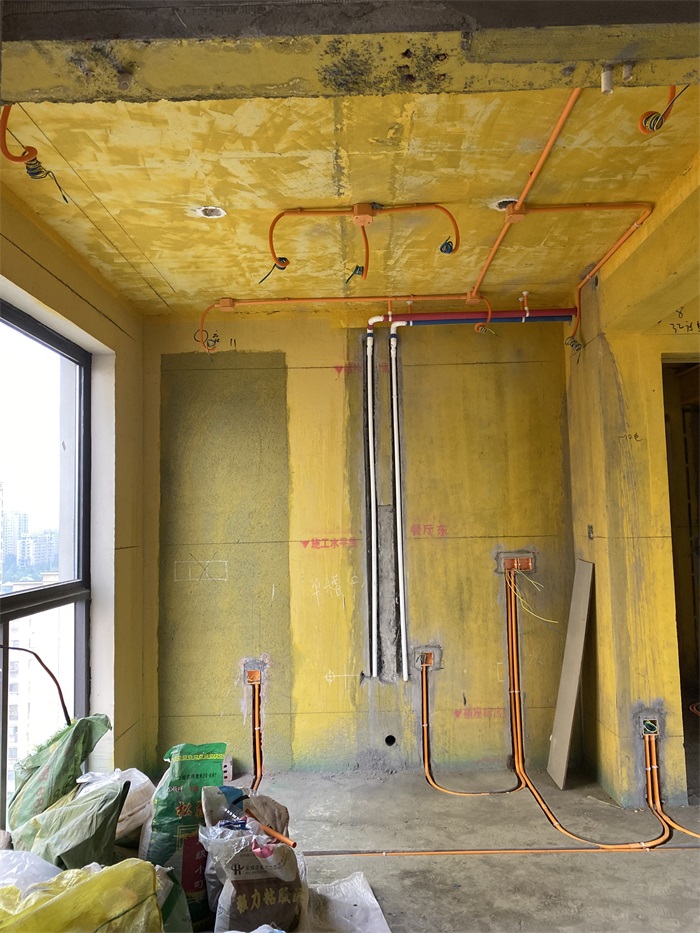

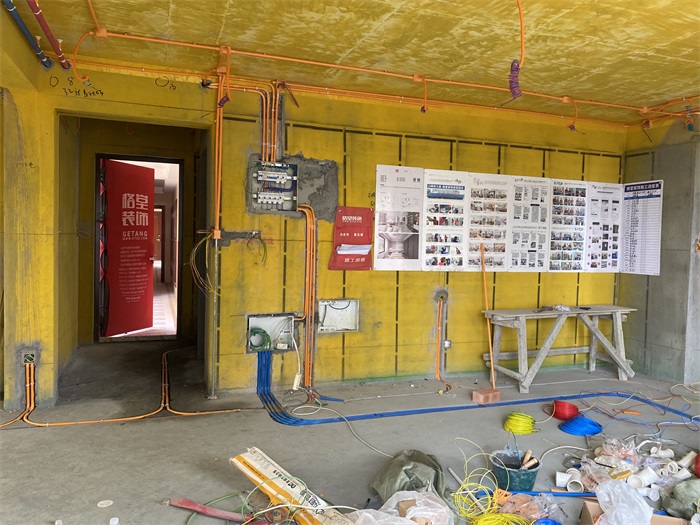

客厅墙面电视线有专门的管道预埋，避免信号干扰。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-6-13 16:46:51

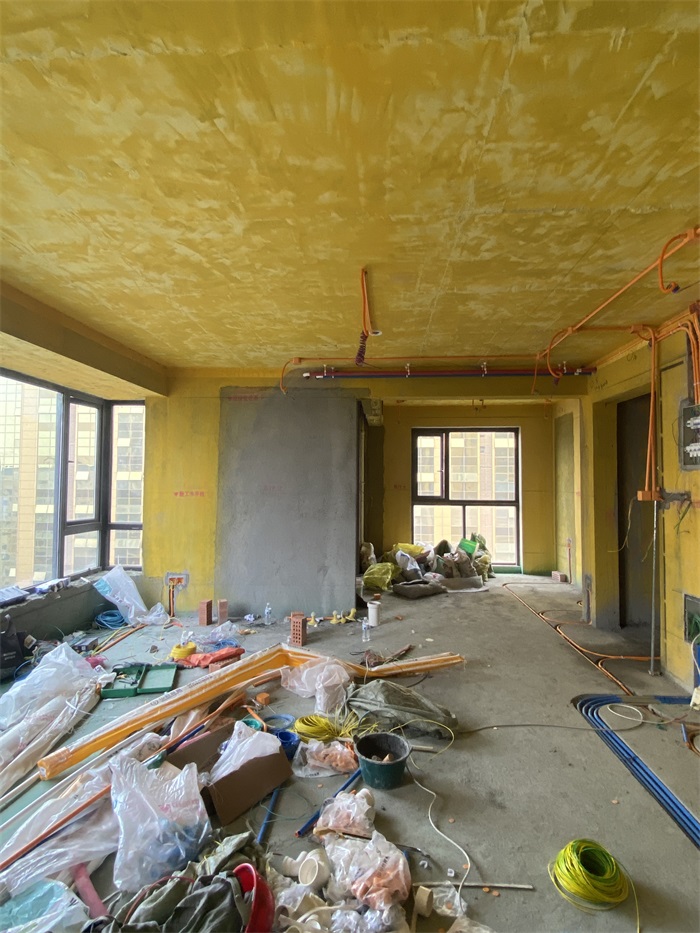

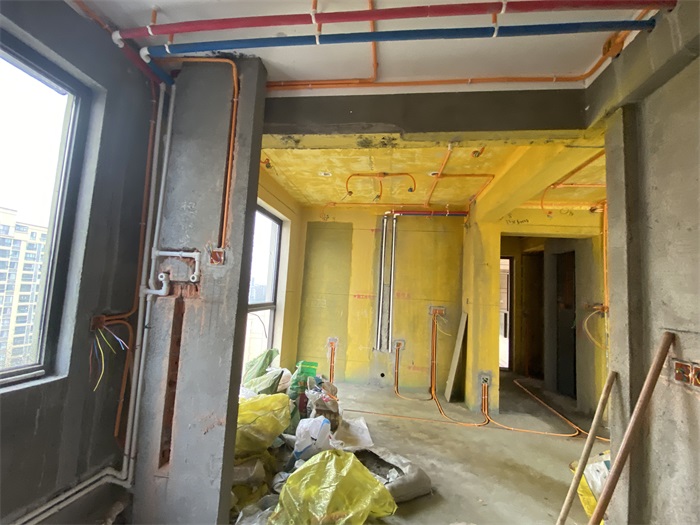

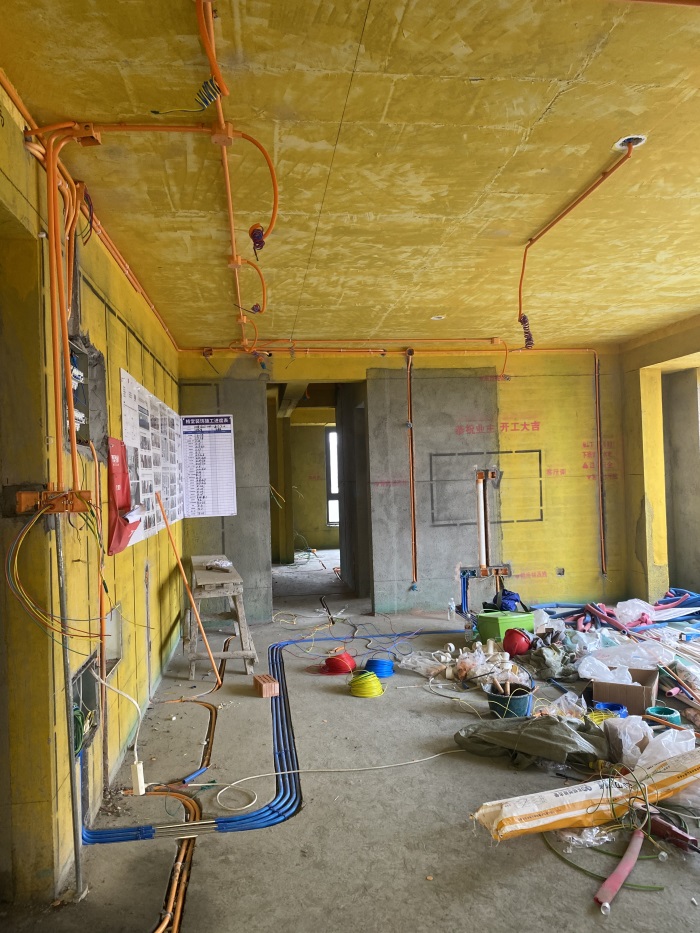

客厅水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2021-6-13 16:48:37

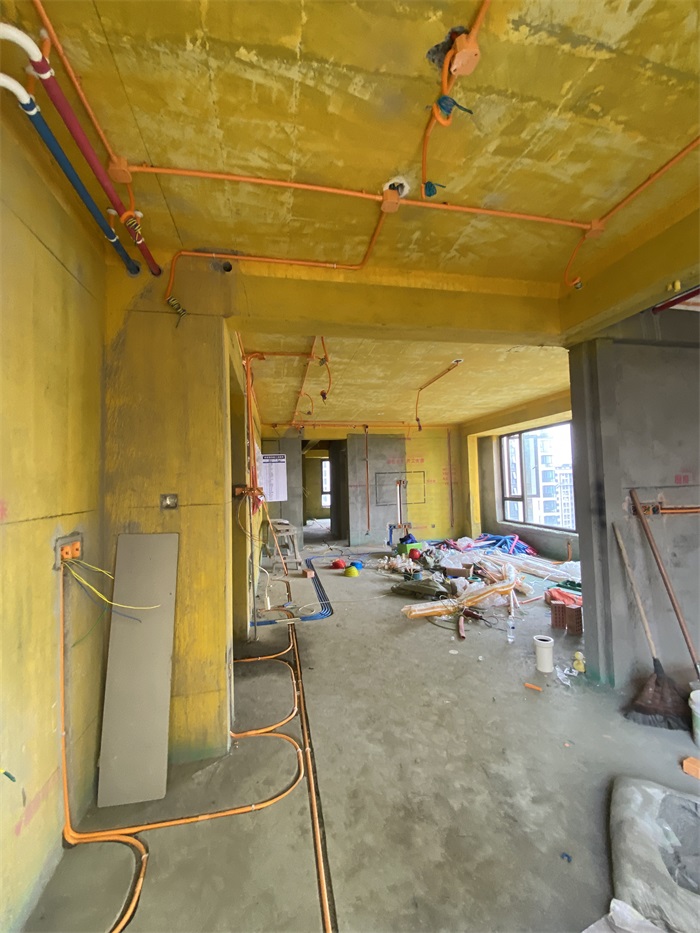

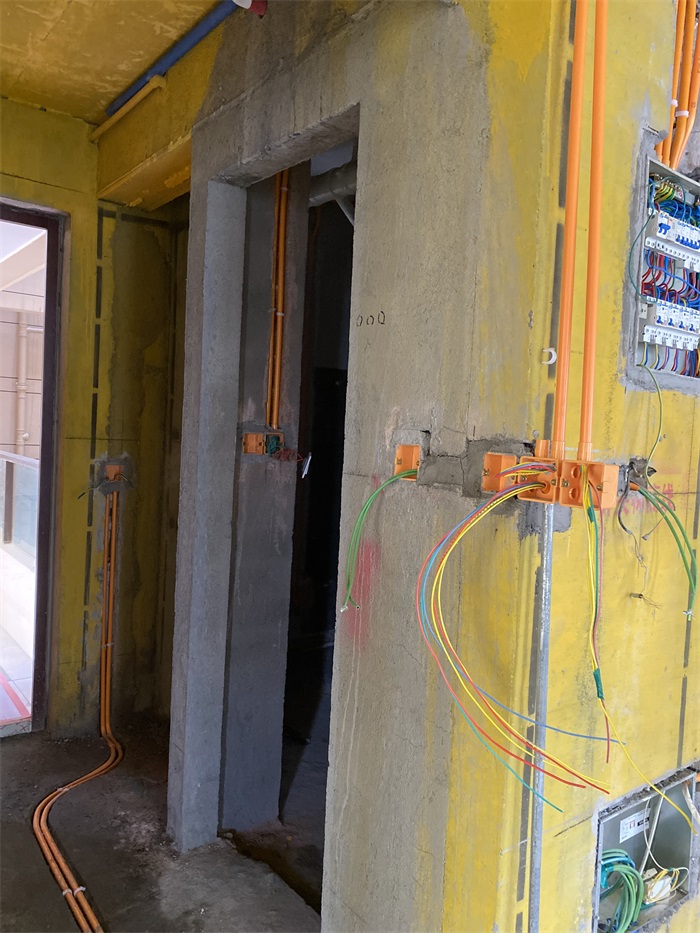

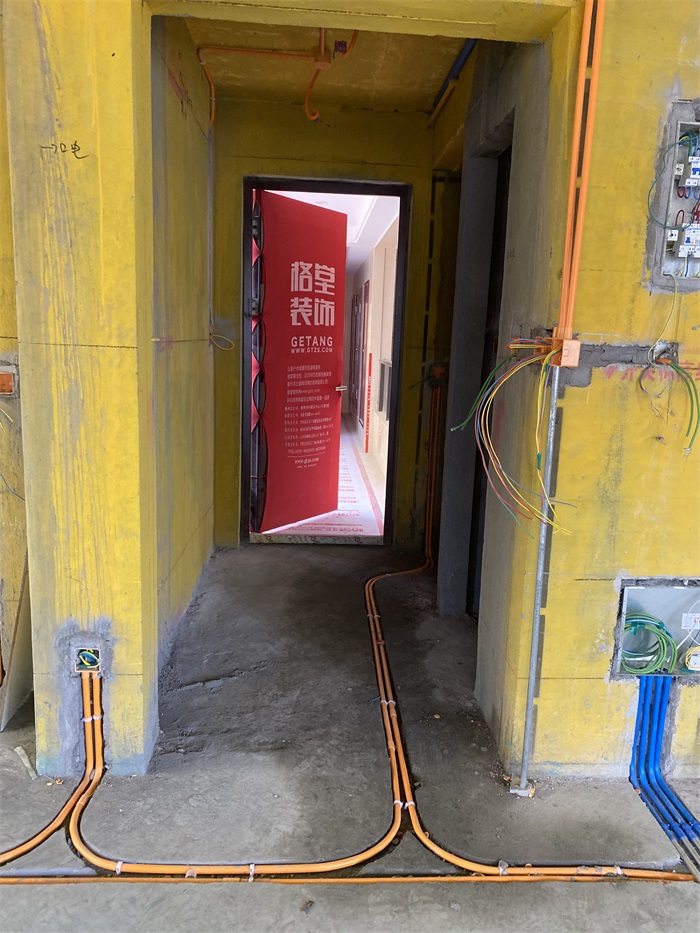

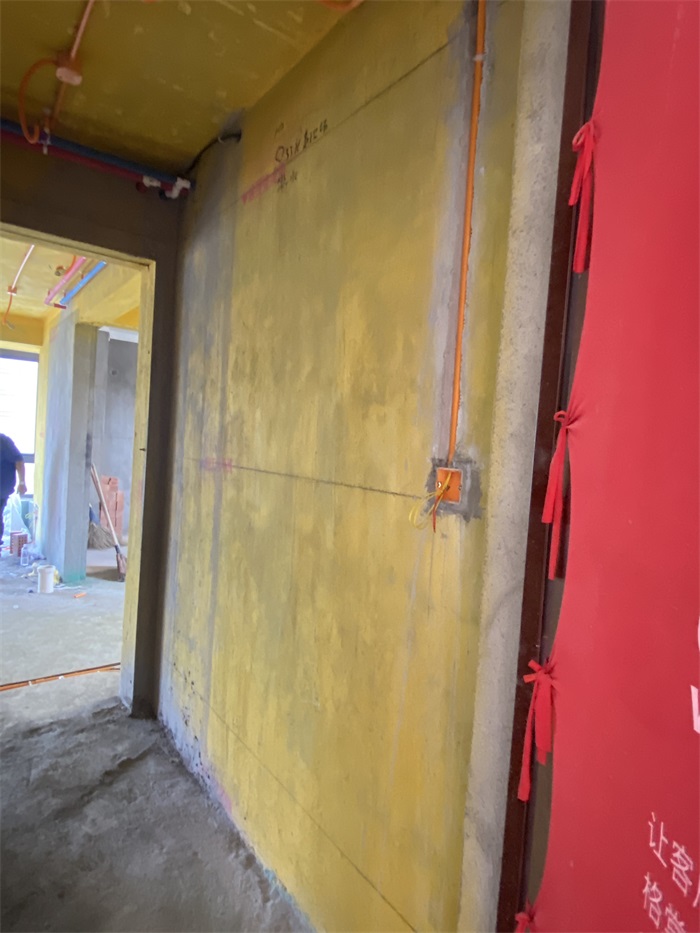

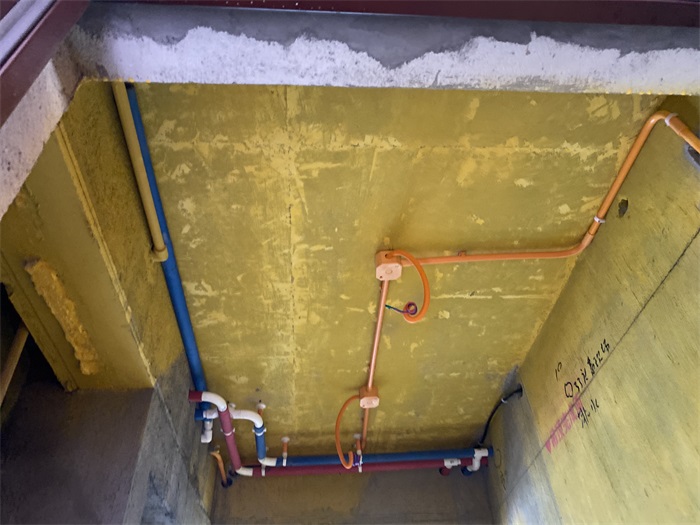

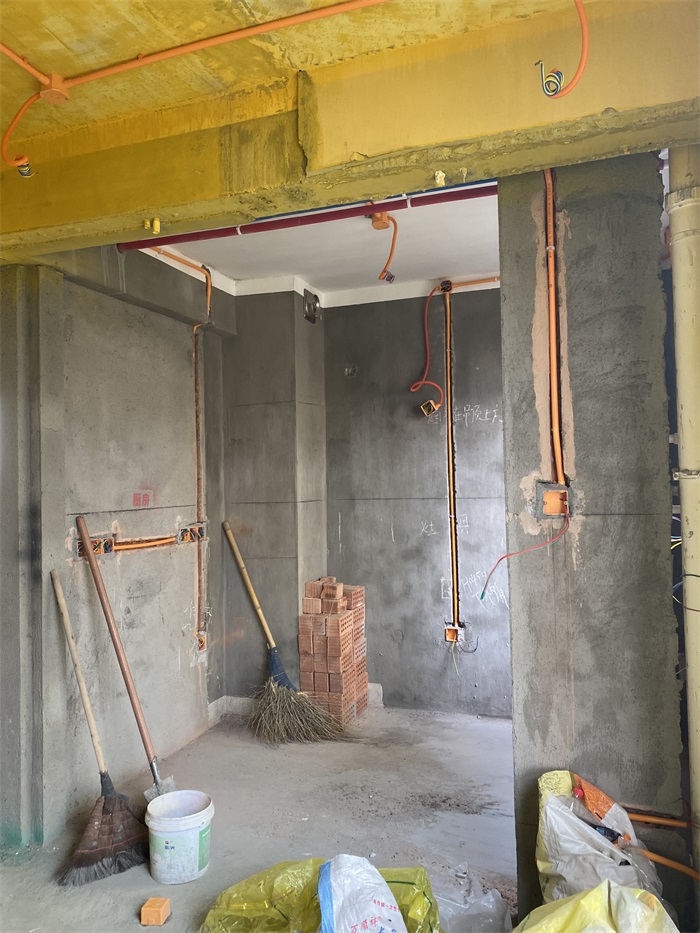

门厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2021-6-13 16:50:25

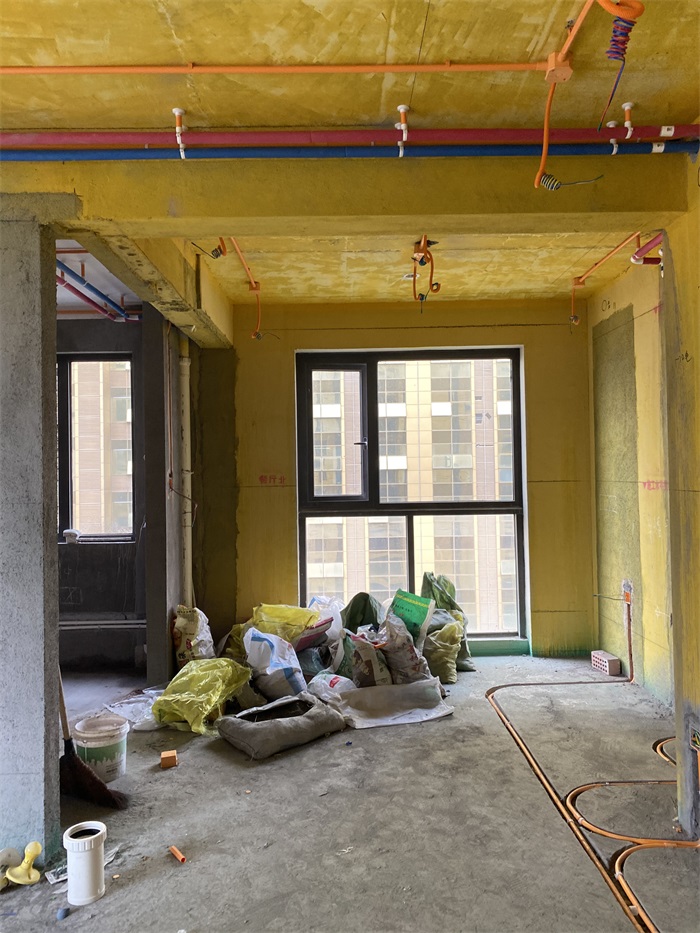

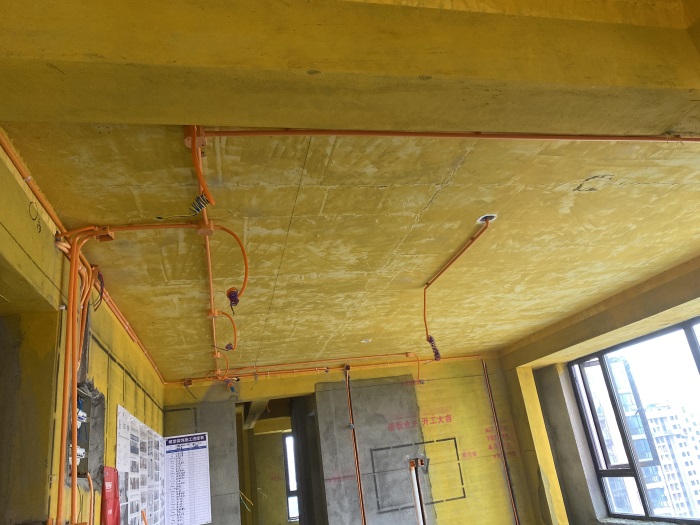

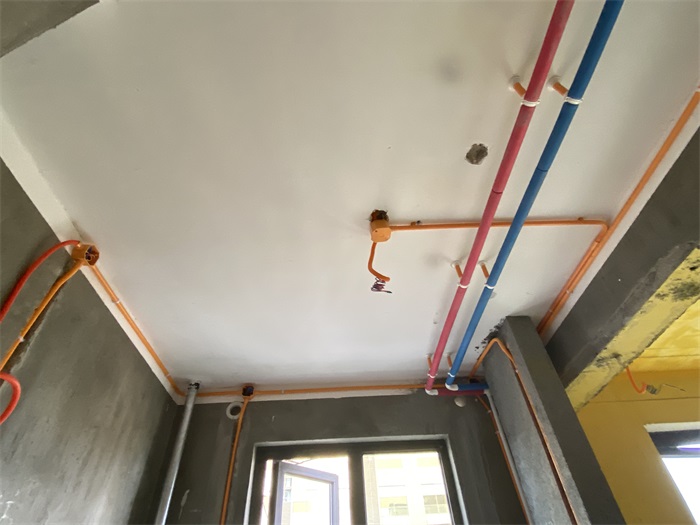

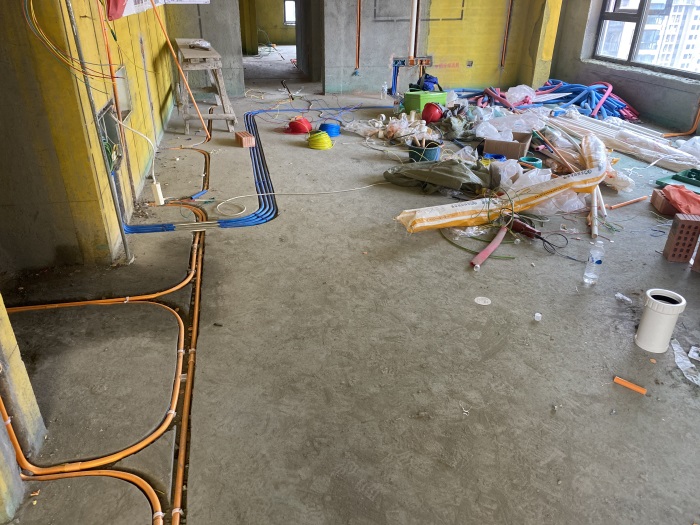

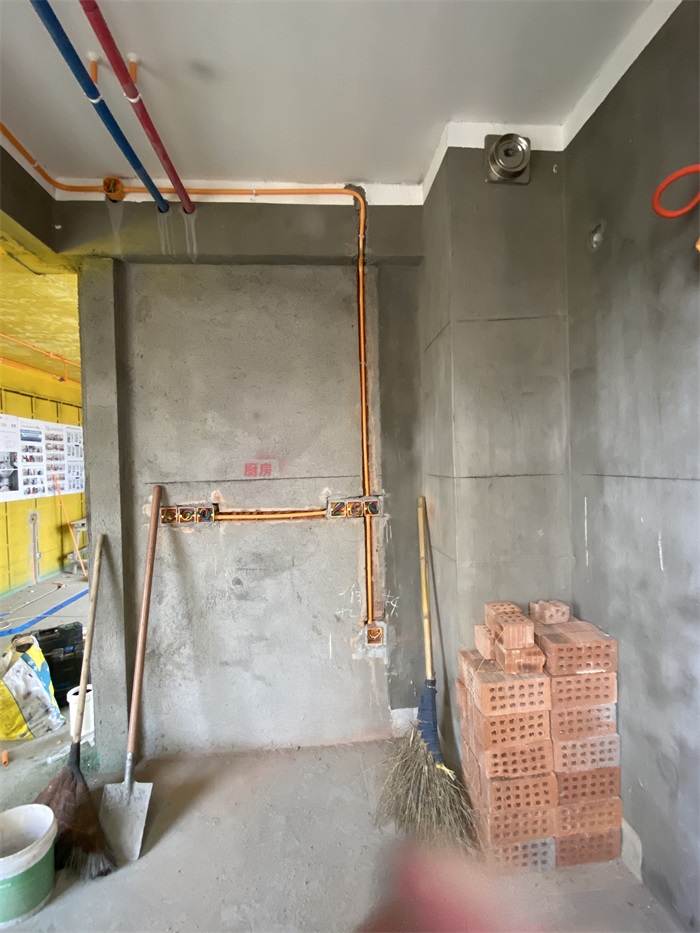

餐厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

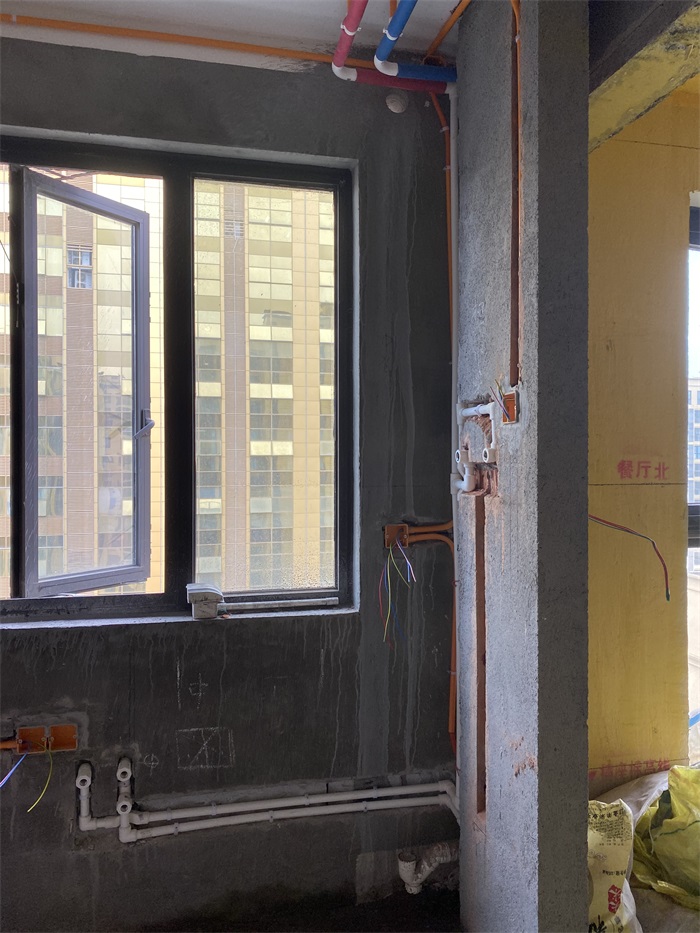

墙面水管下垂式安装，防止后期安装打到水管，水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2021-6-13 16:52:55

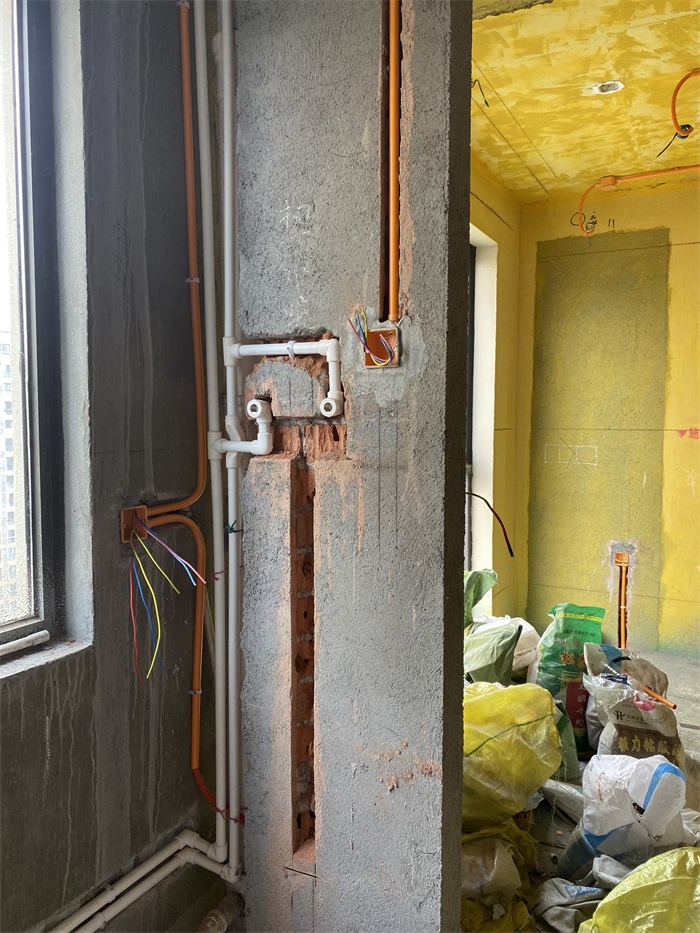

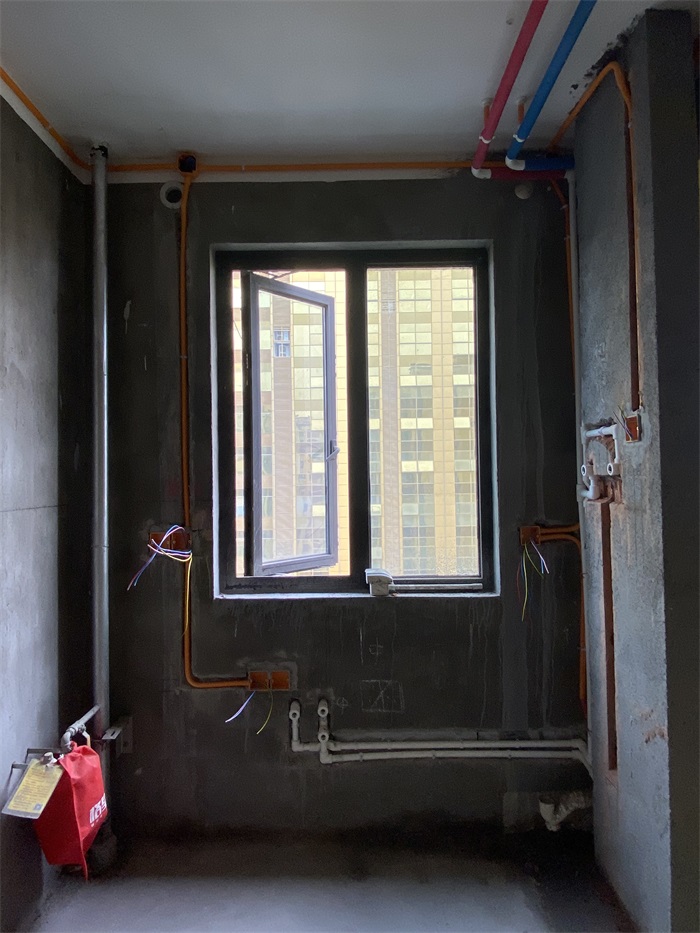

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2021-6-13 16:54:47

厨房柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2021-6-13 16:58:15

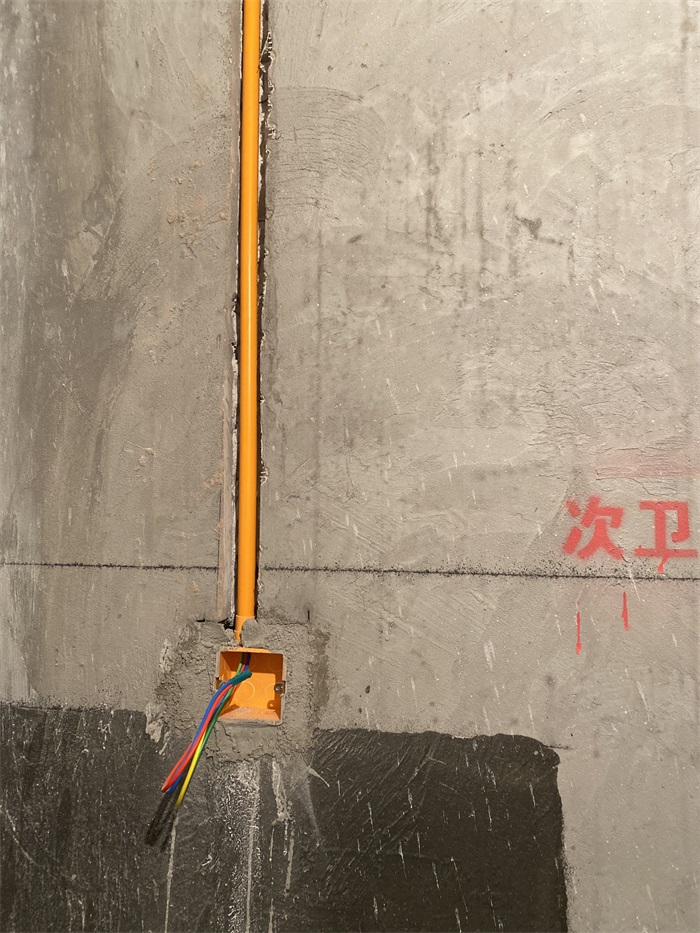

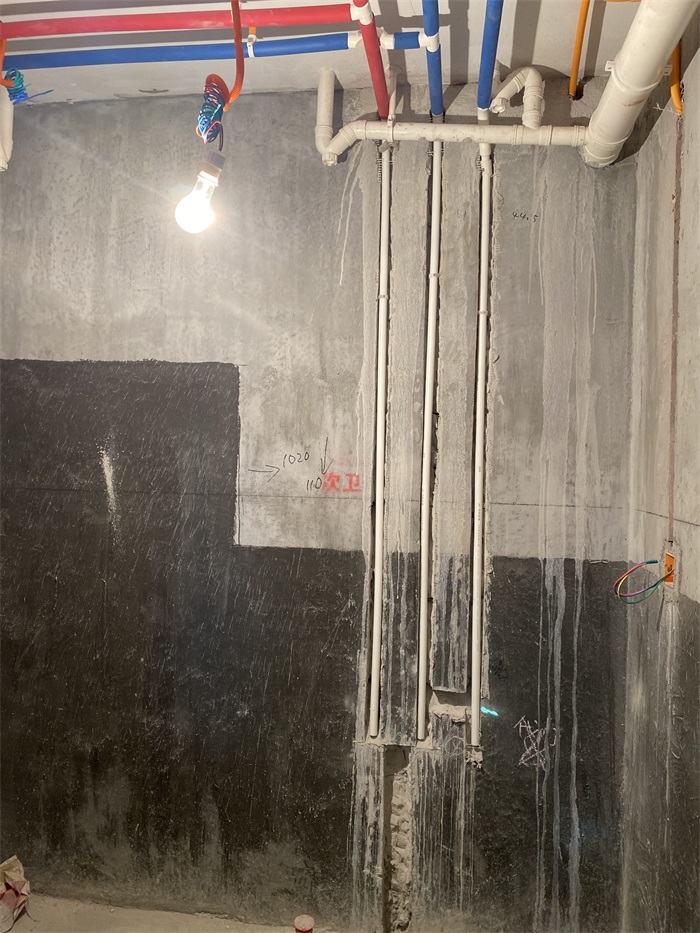

次卫墙面正在布置线管。

发表于 2021-6-13 16:58:51

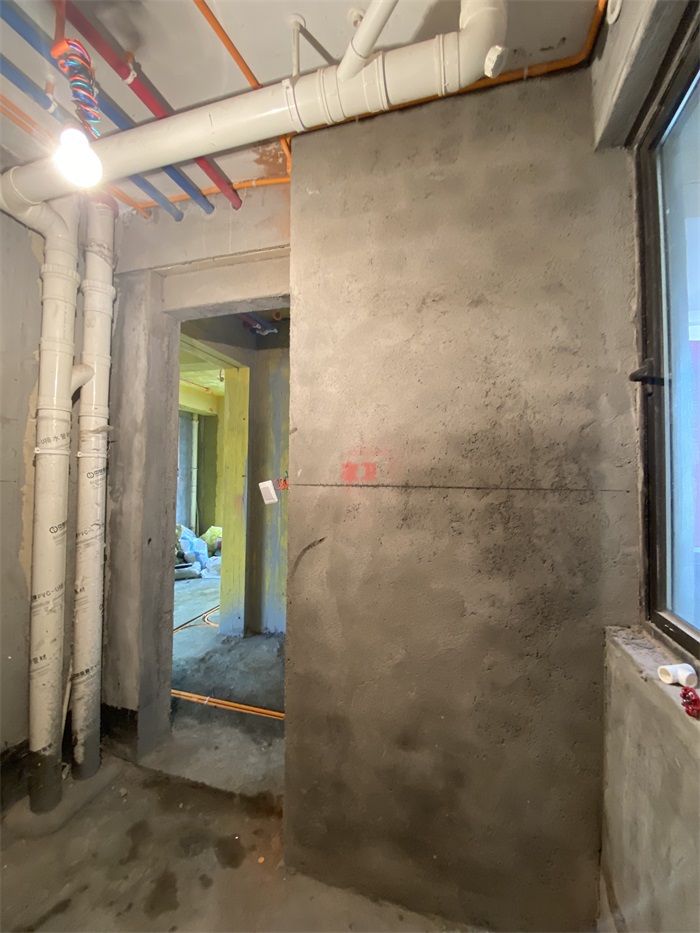

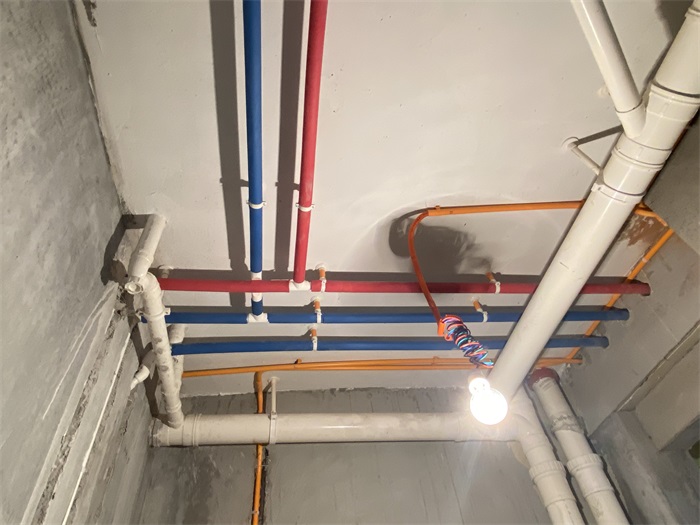

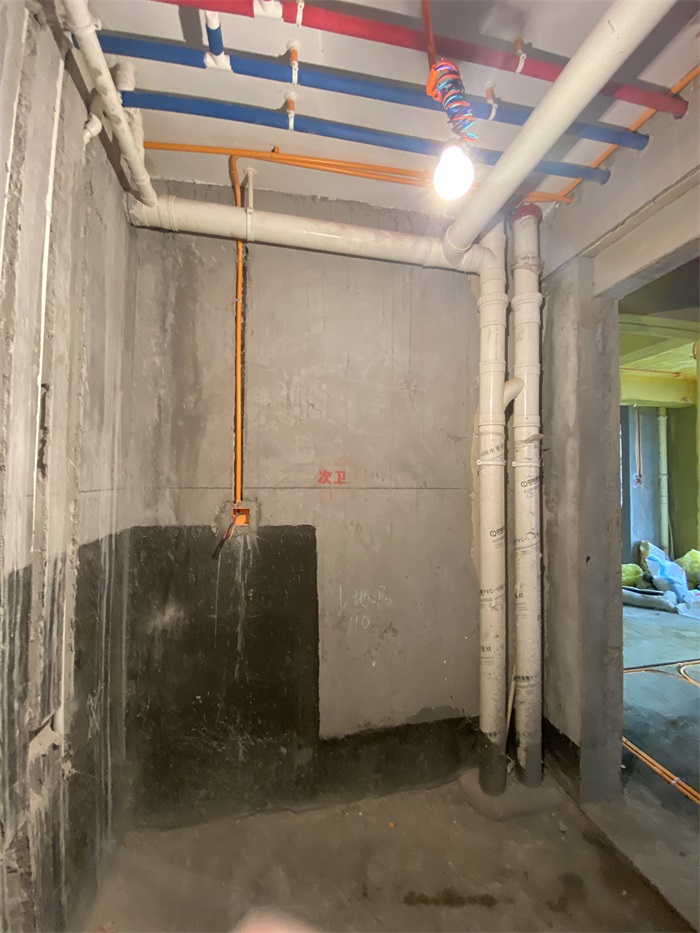

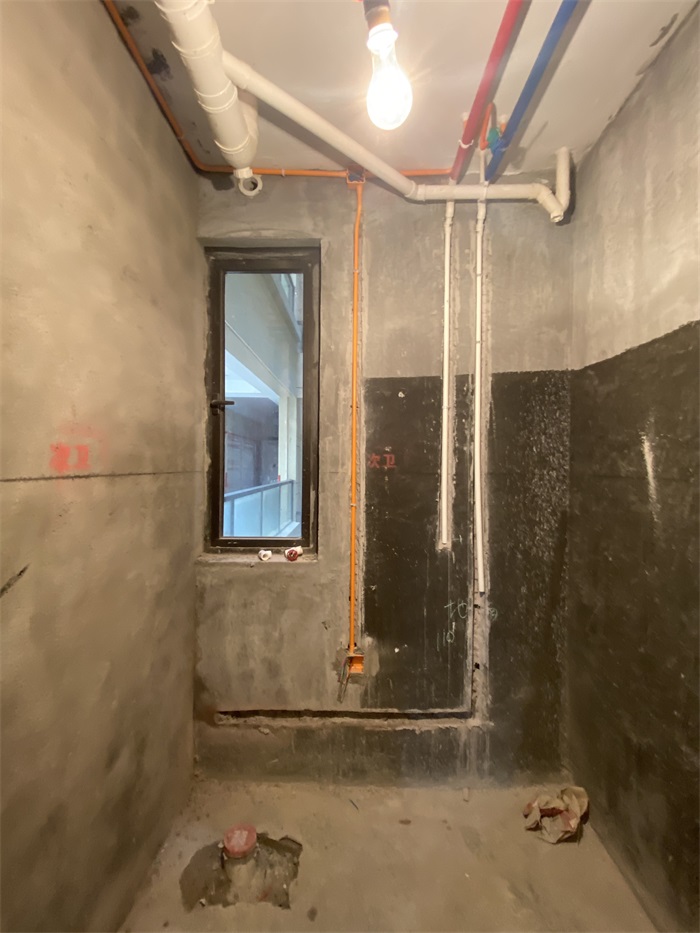

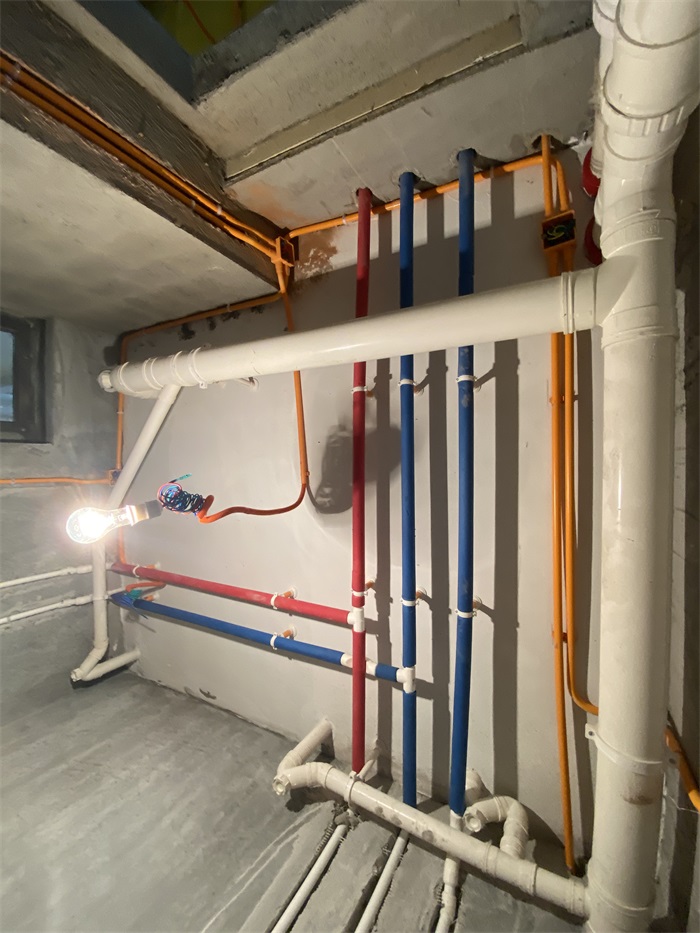

次卫水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。
