观棠府36-1-16#119㎡现代 ——现代设计说明

发表于 2021-6-13 16:59:21

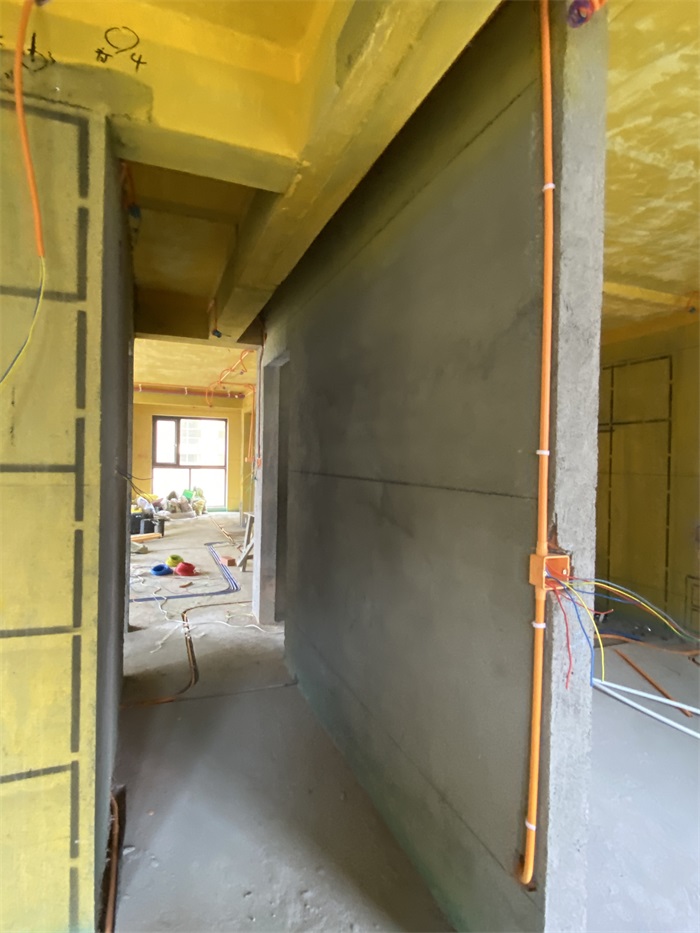

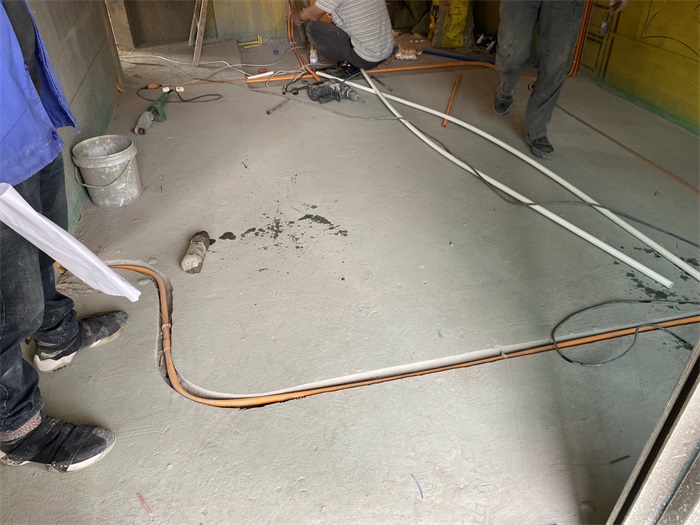

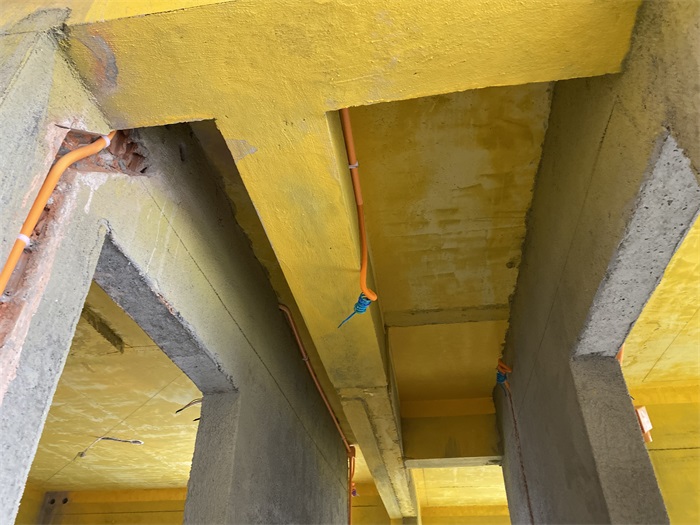

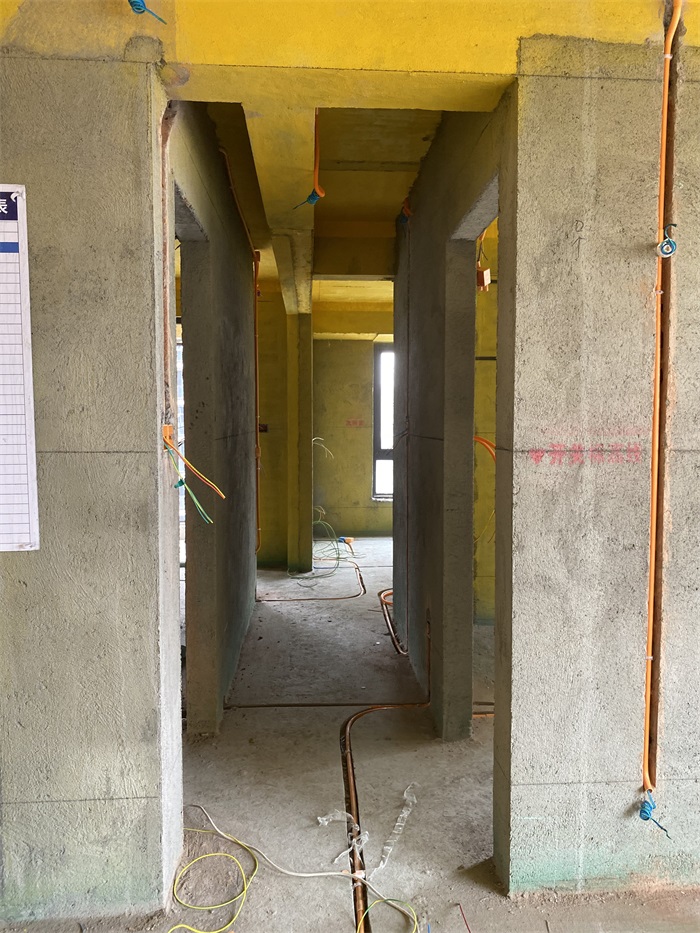

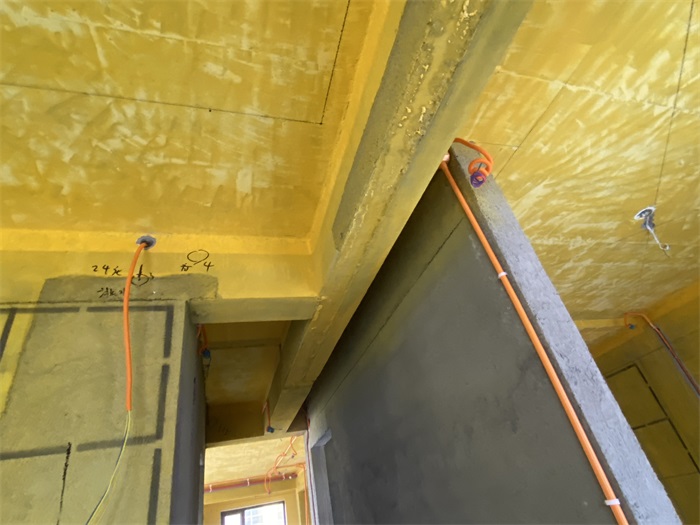

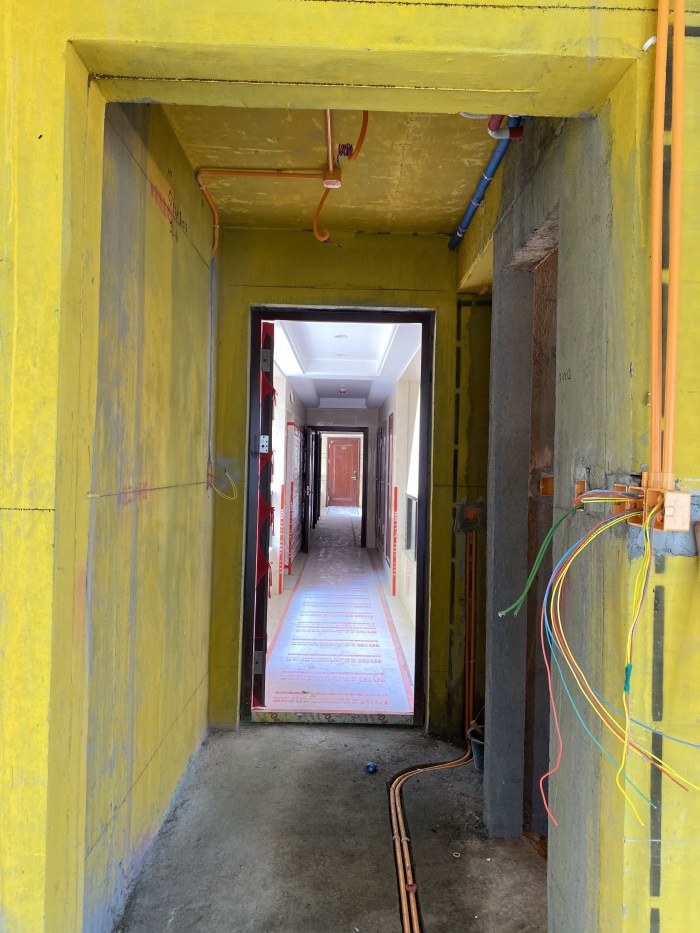

房间过道

发表于 2021-6-13 17:00:02

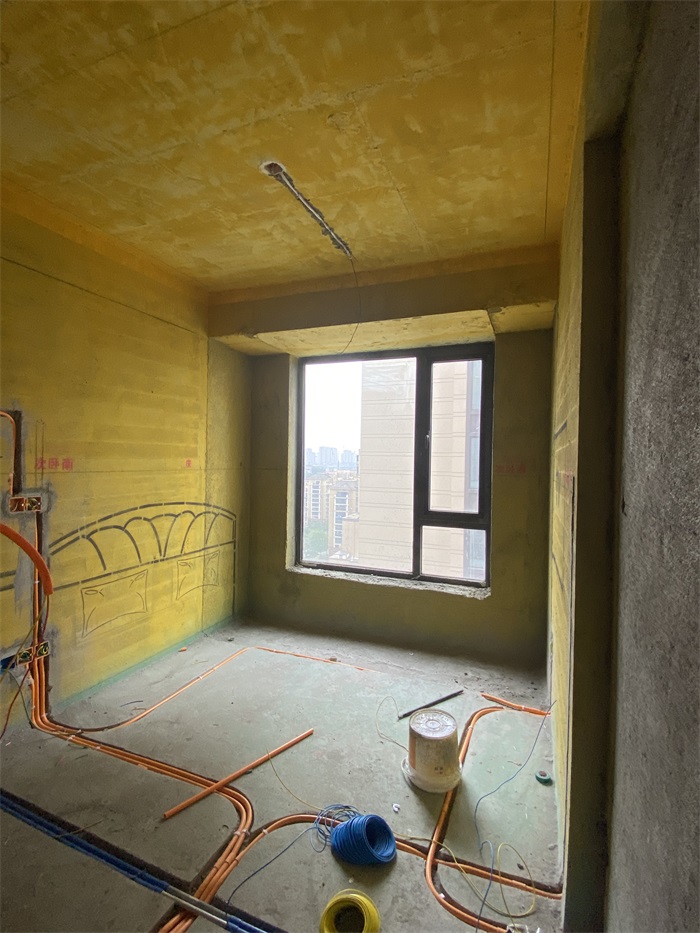

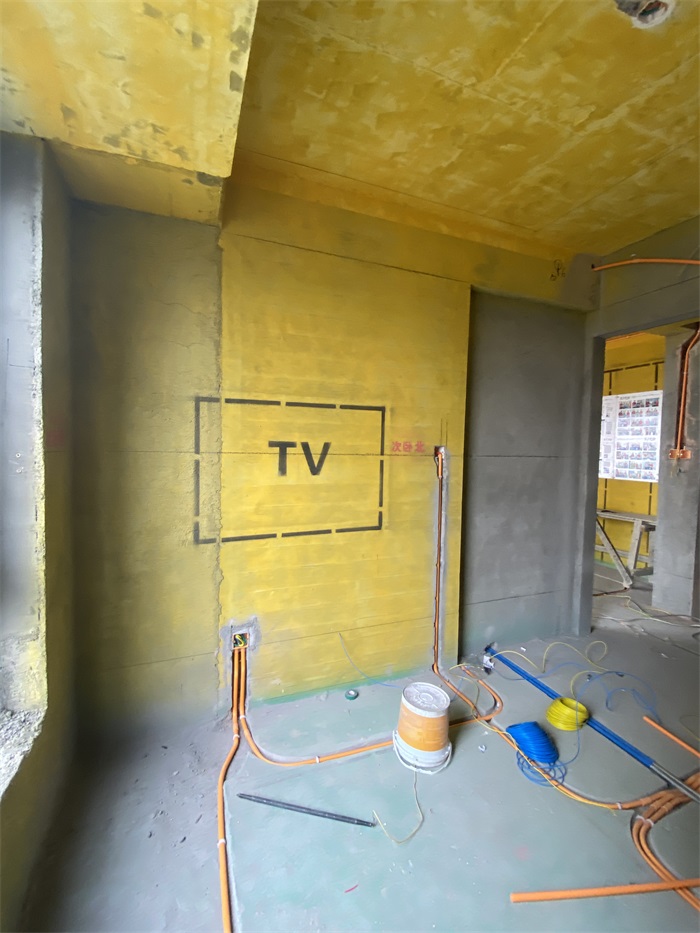

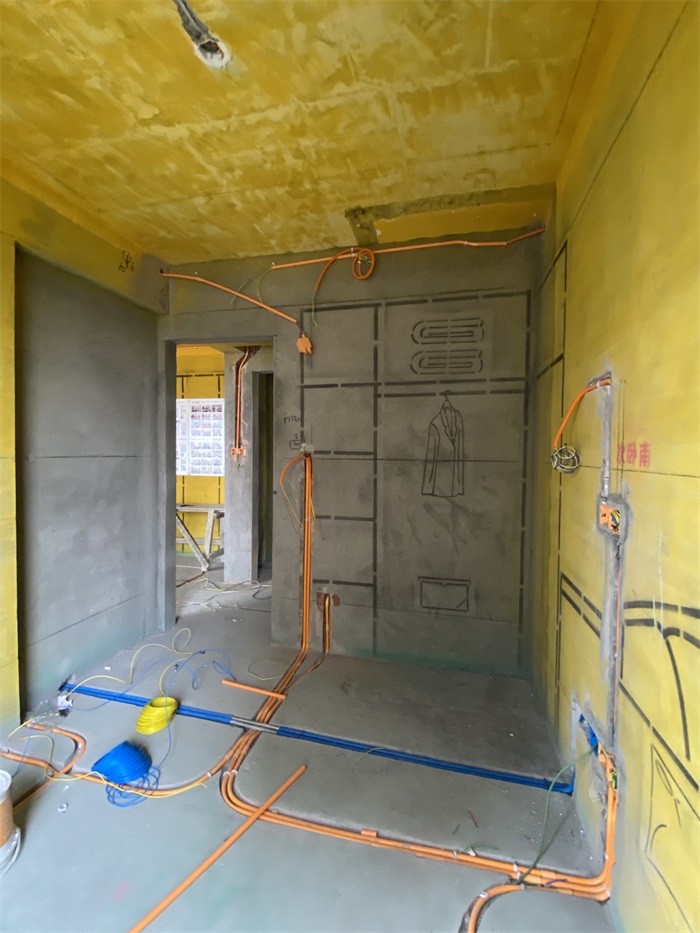

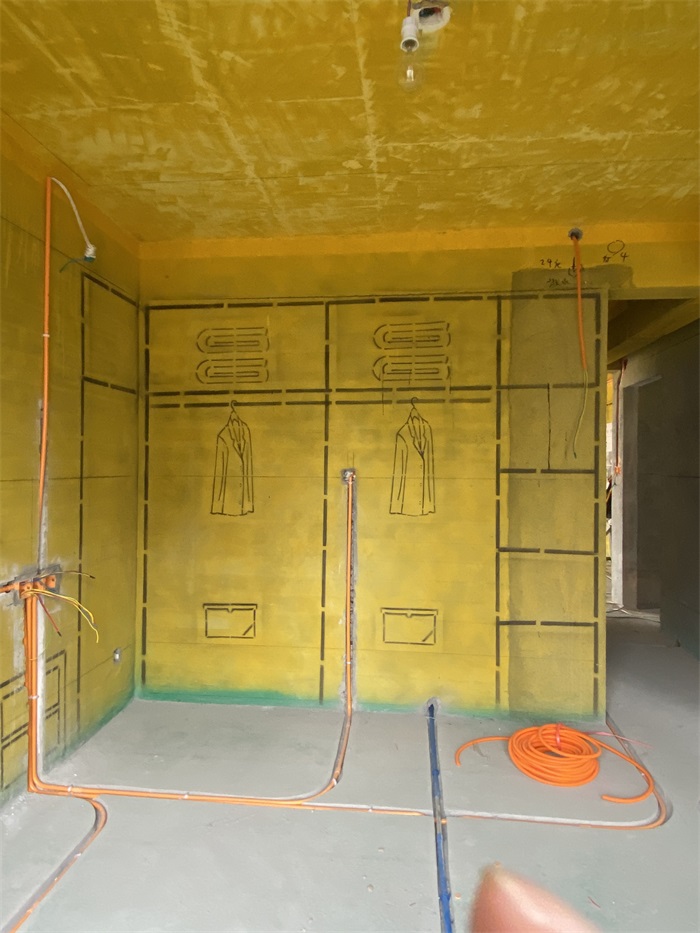

次卧

发表于 2021-6-13 17:01:46

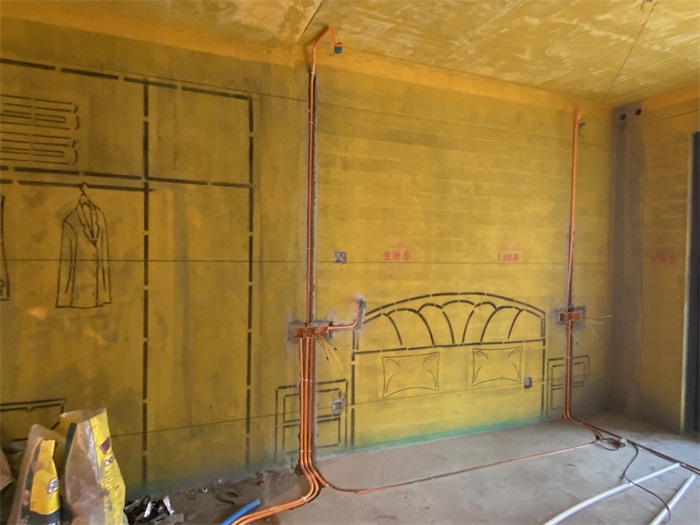

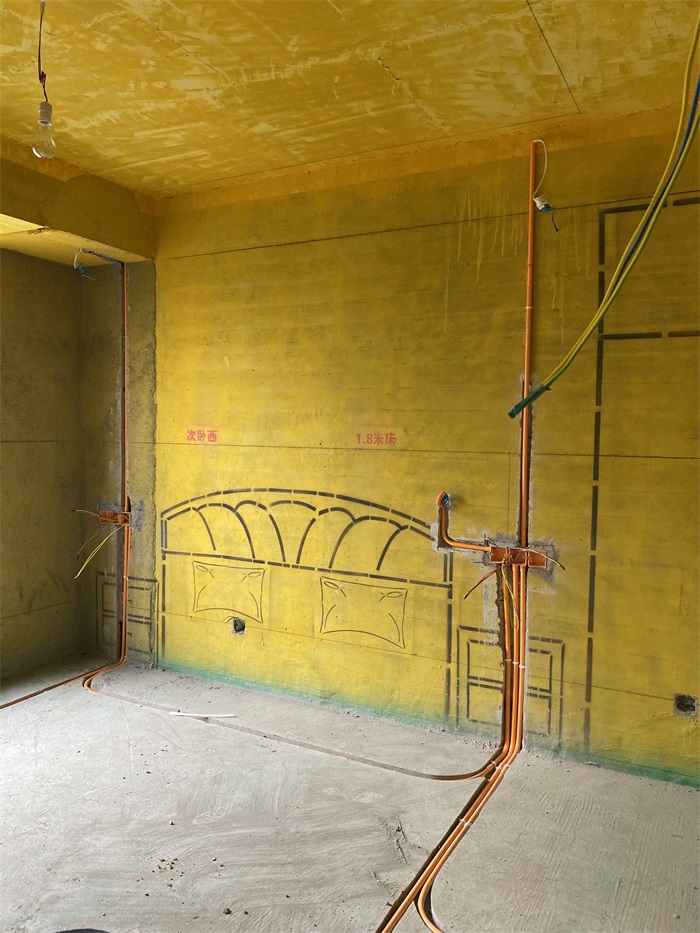

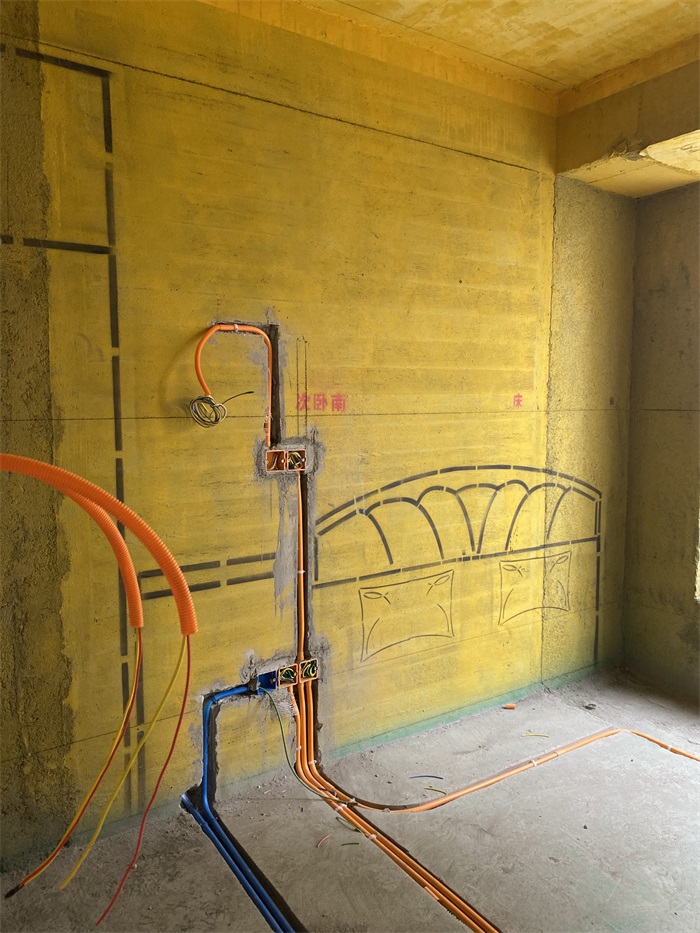

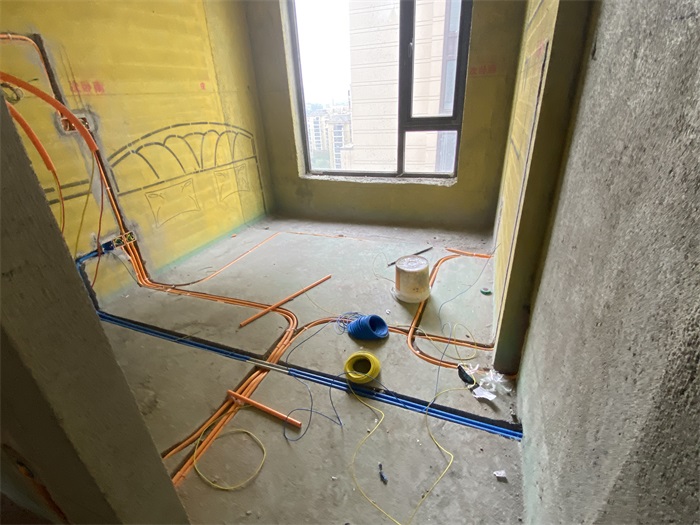

次卧强弱电线距离30厘米以上，强弱电交接处用金属屏蔽管，防止信号干扰。

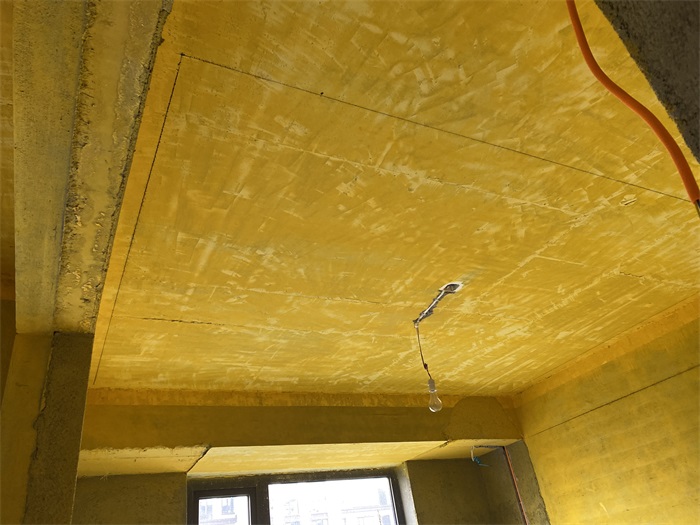

灯头线套黄腊管保护，防止电线划伤。

发表于 2021-6-13 17:02:20

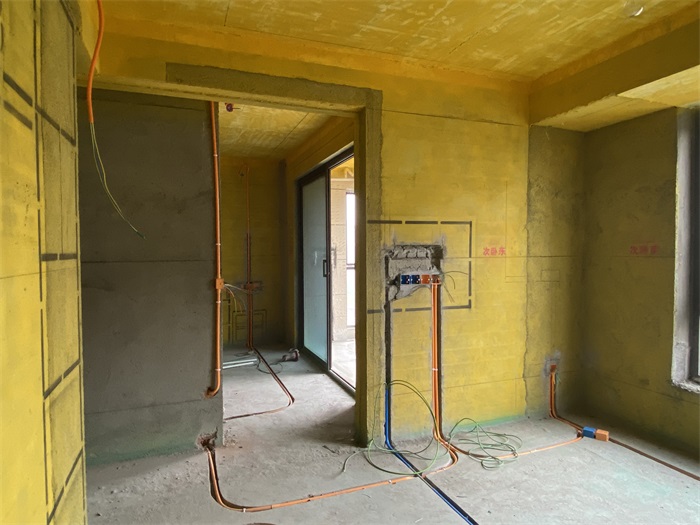

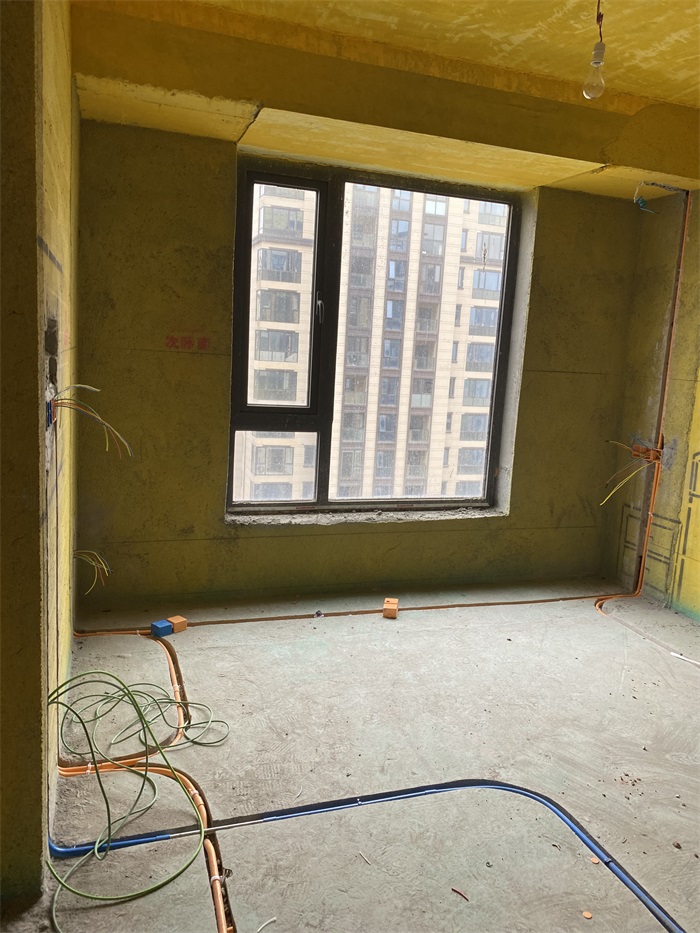

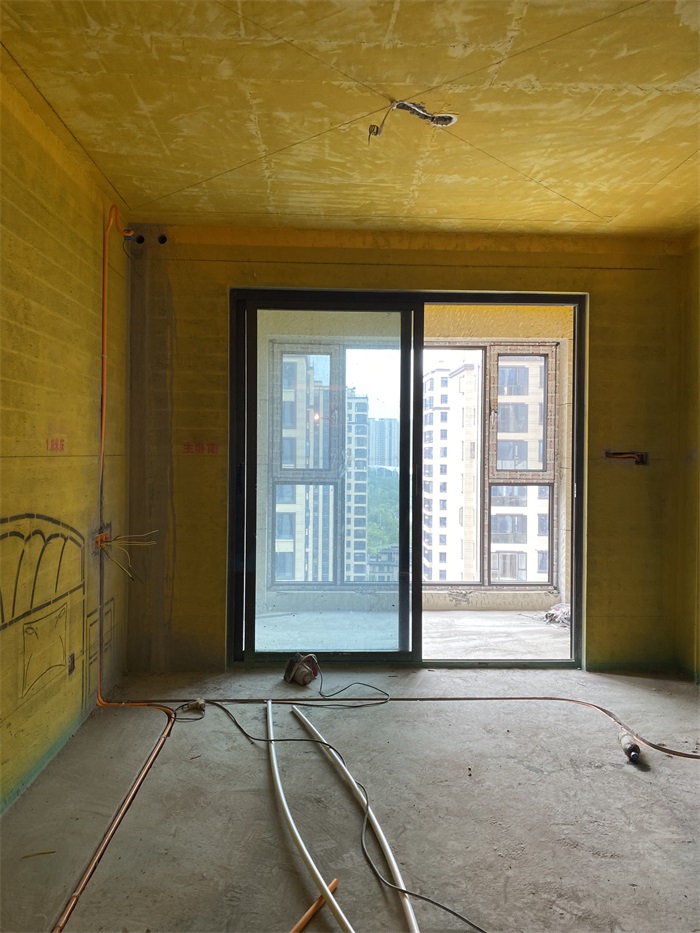

次卧

发表于 2021-6-13 17:03:04

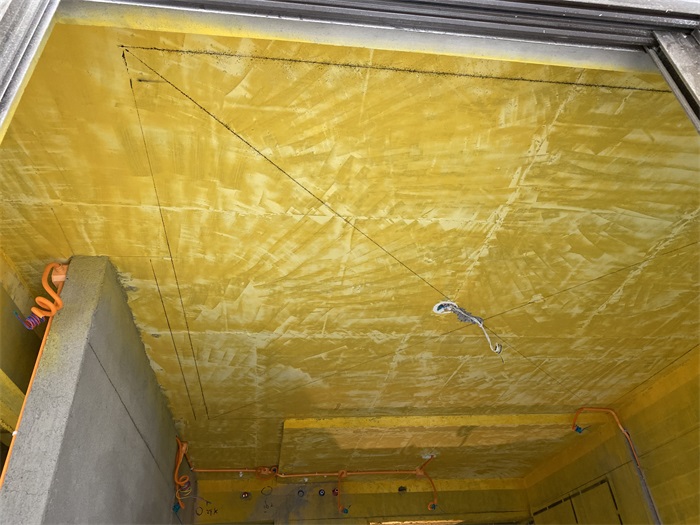

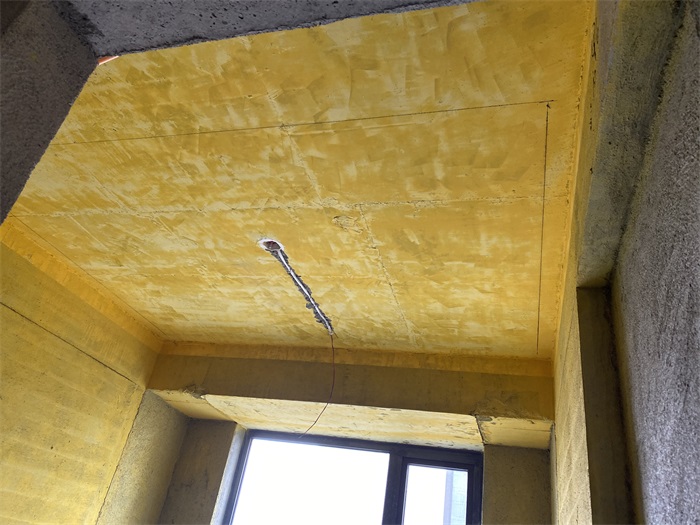

次卧灯头线套黄腊管保护，防止电线划伤。

发表于 2021-6-13 17:03:51

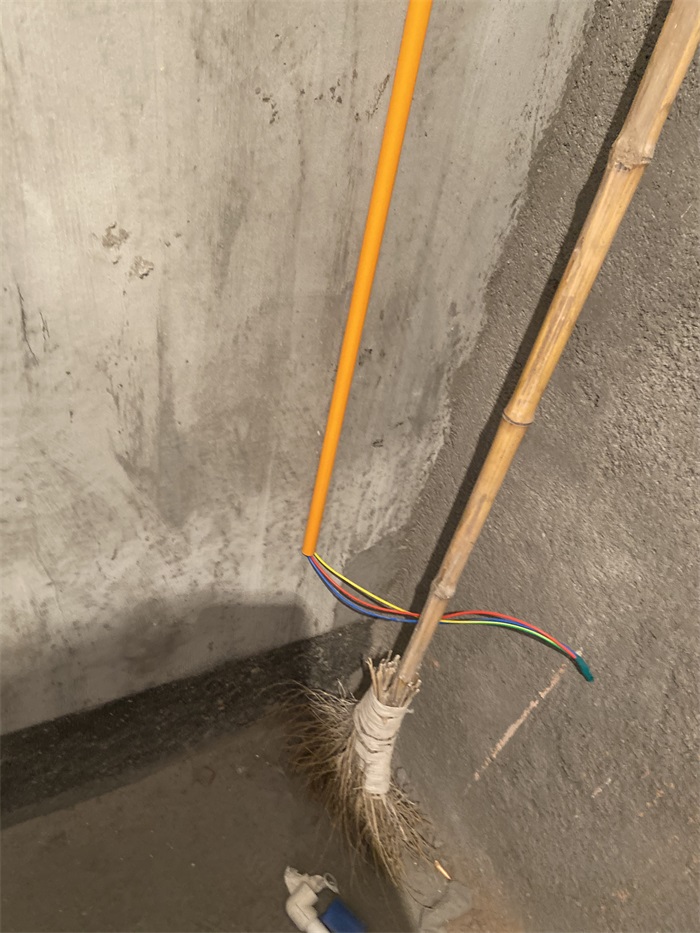

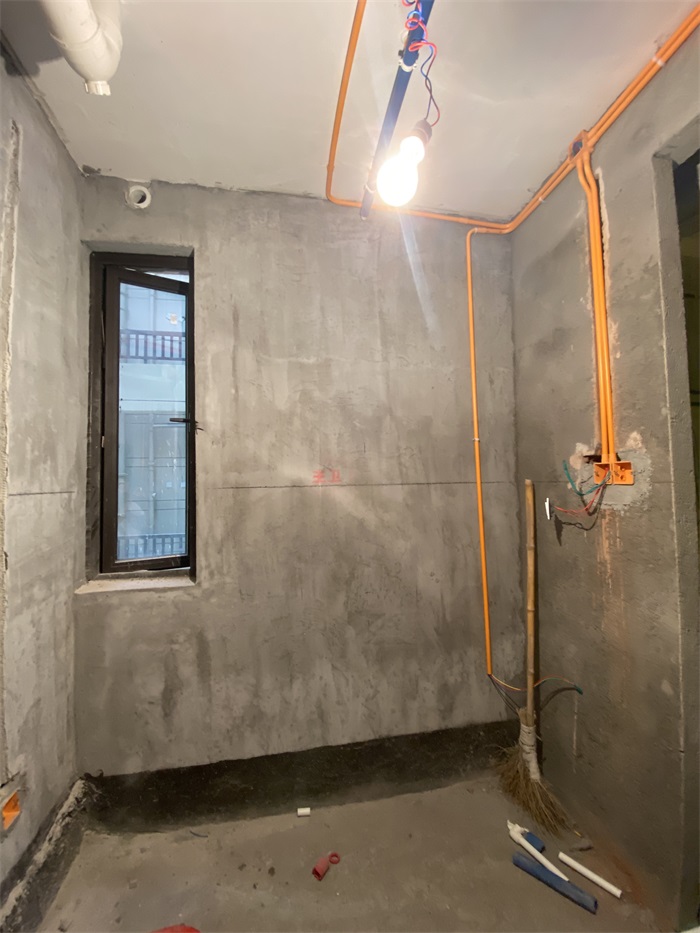

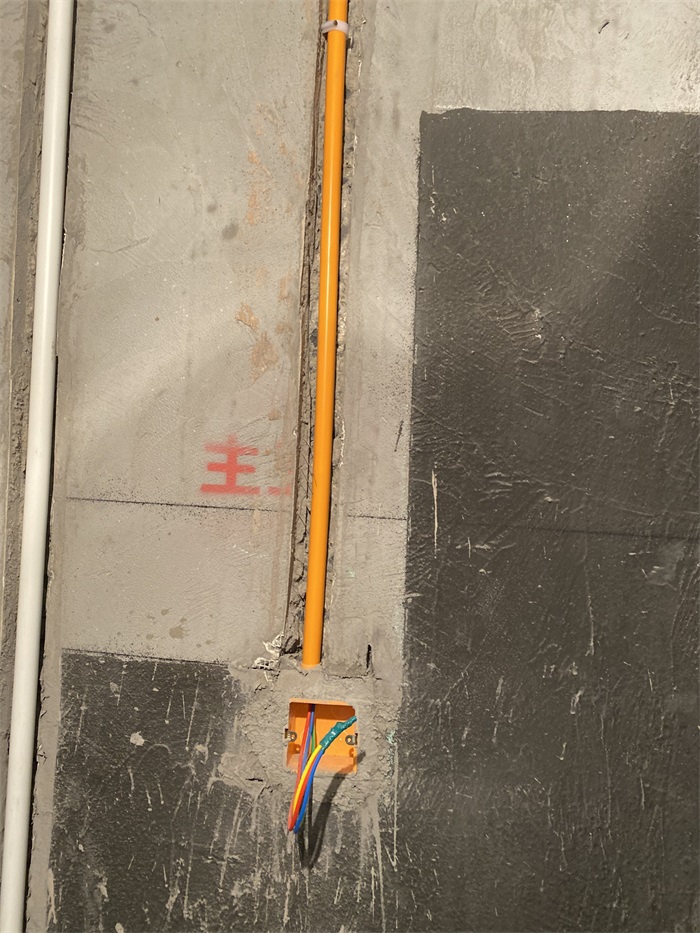

主卫灯头线套黄腊管保护，防止电线划伤。

发表于 2021-6-13 17:04:31

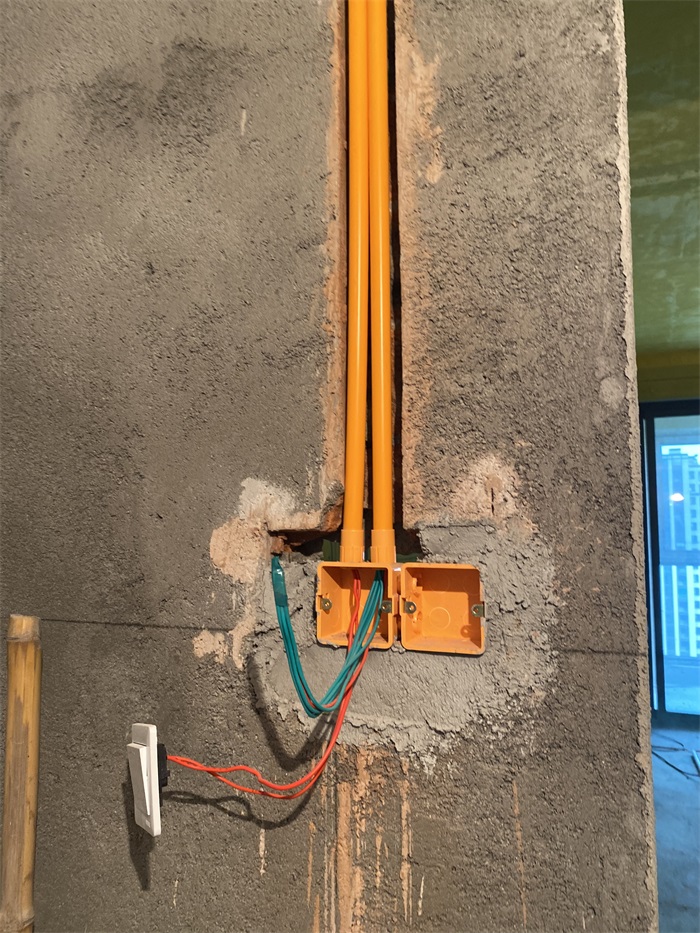

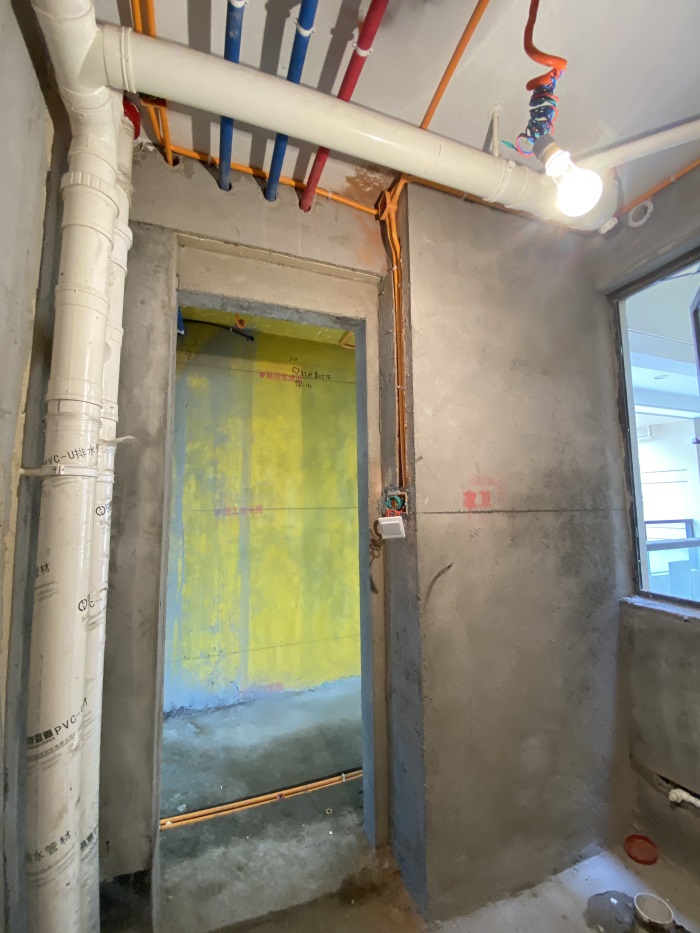

主卫墙面正在布置线管。

发表于 2021-6-13 17:05:18

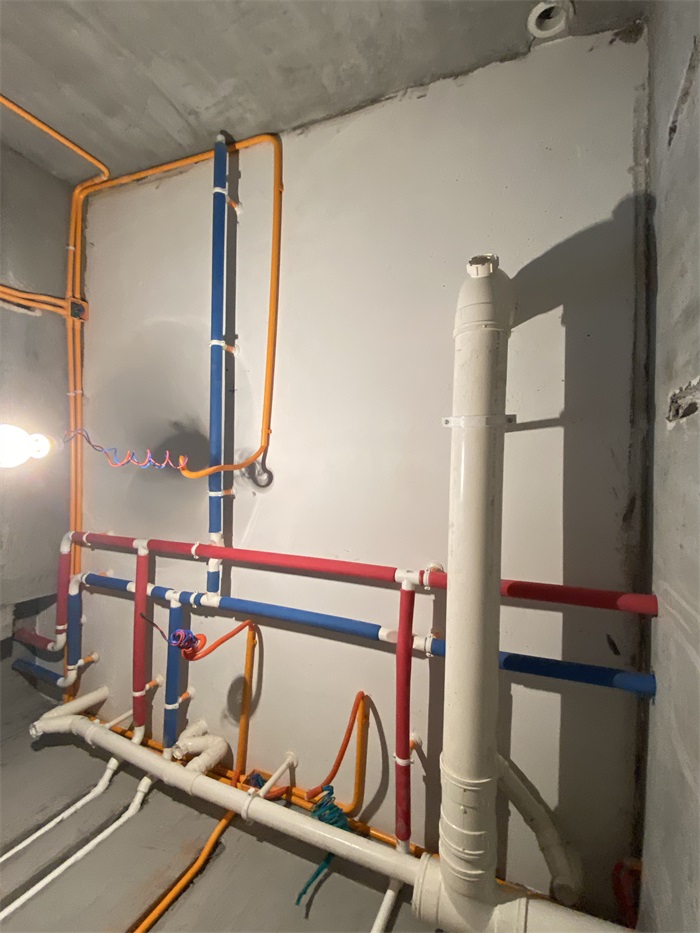

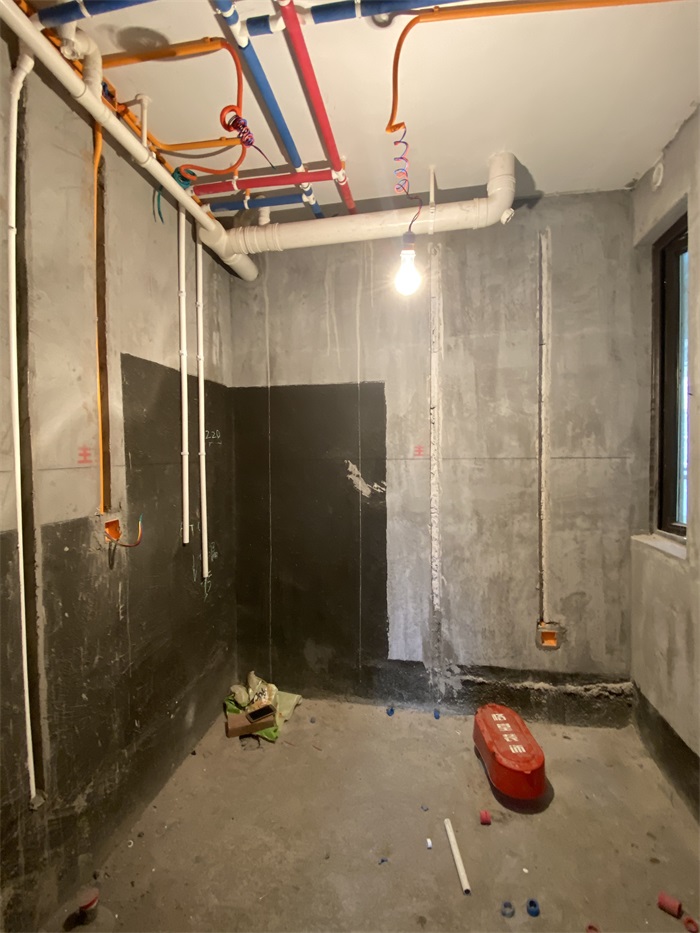

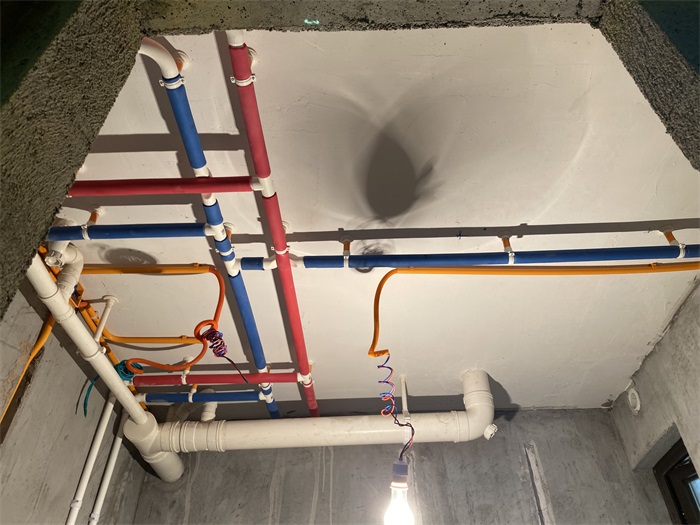

主卫水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2021-6-18 14:20:24

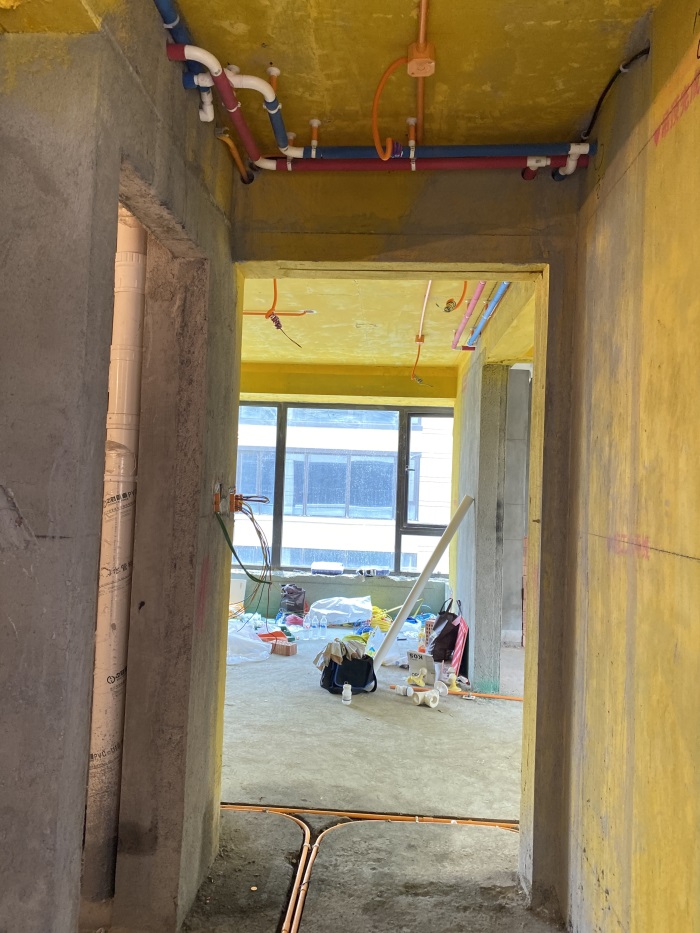

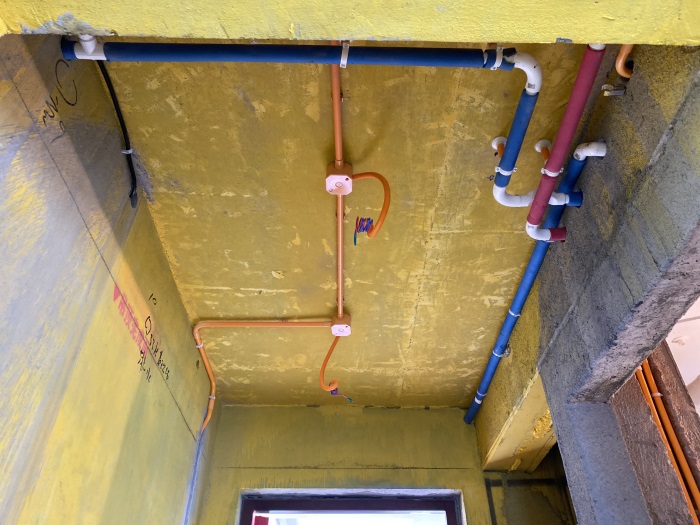

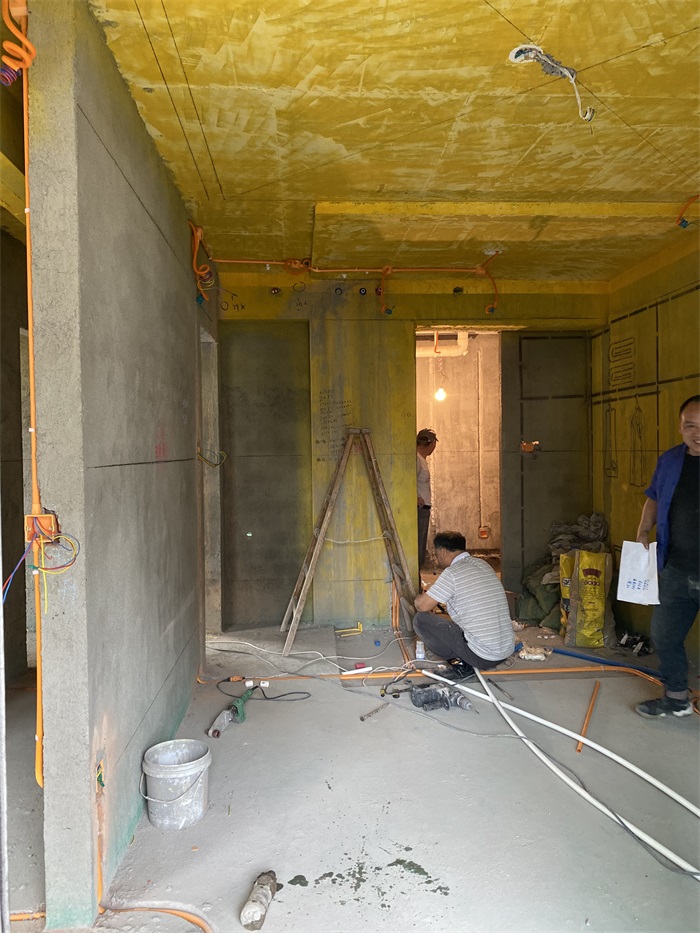

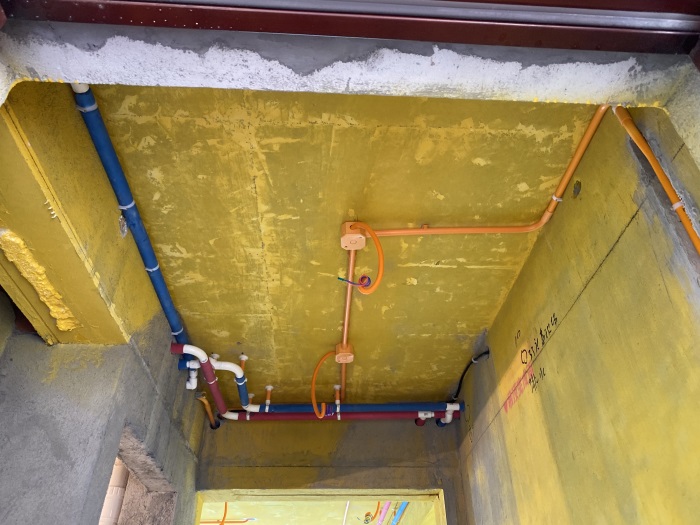

门厅水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-6-18 14:22:35

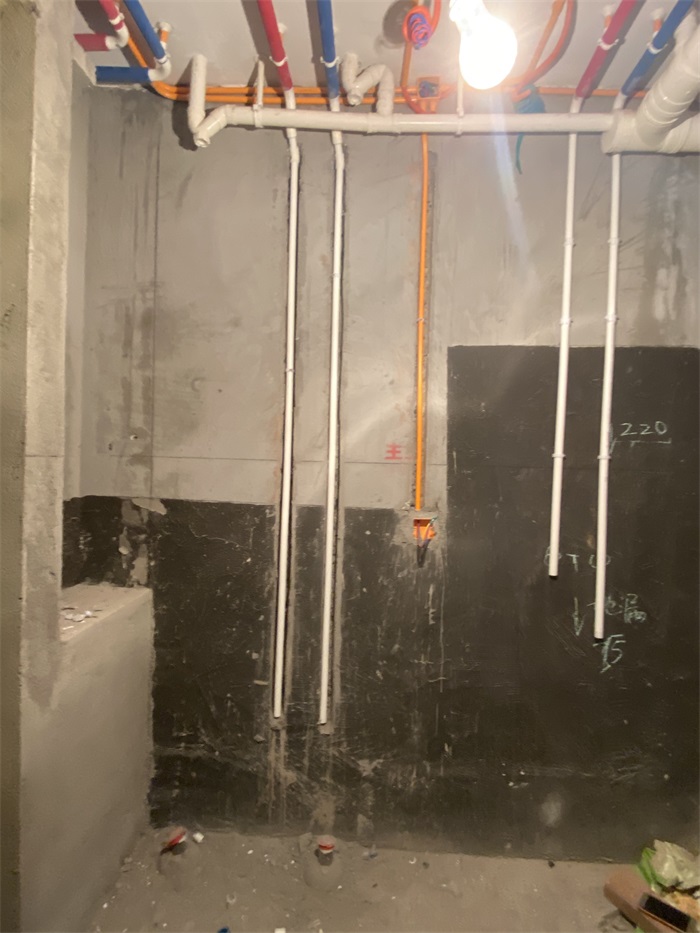

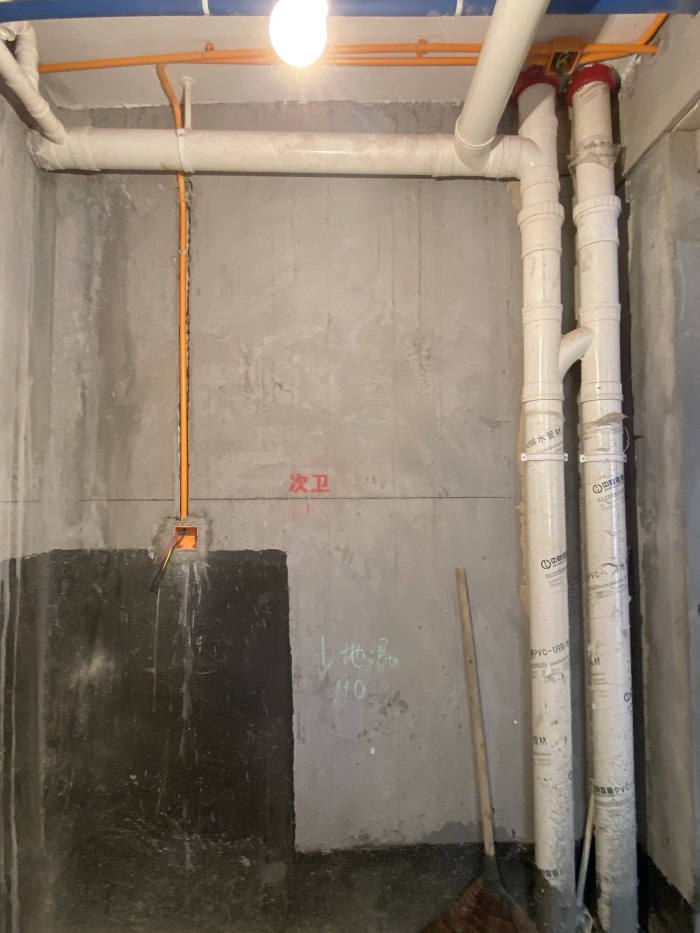

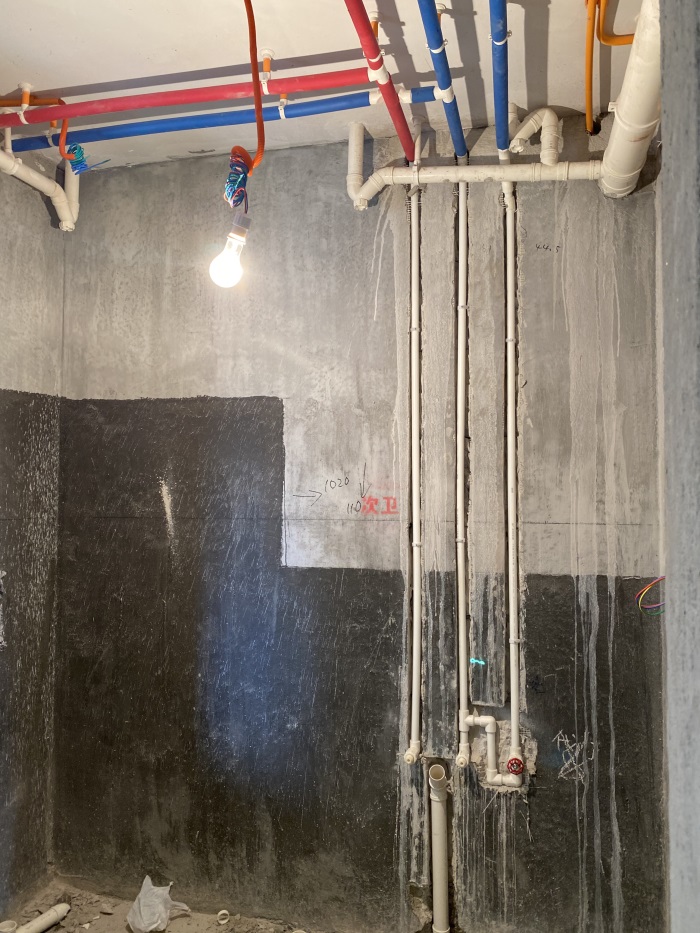

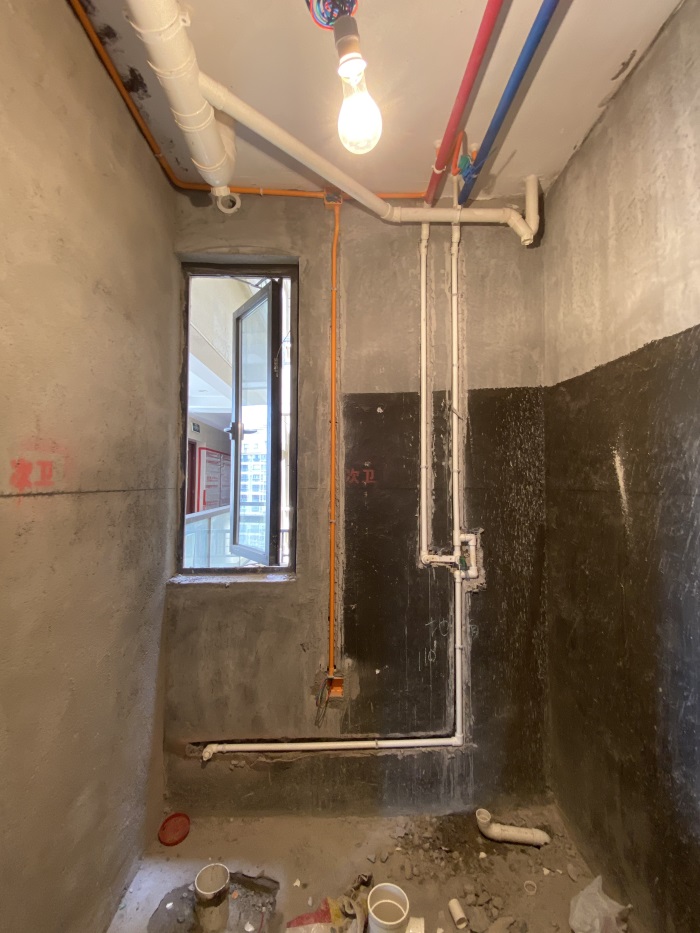

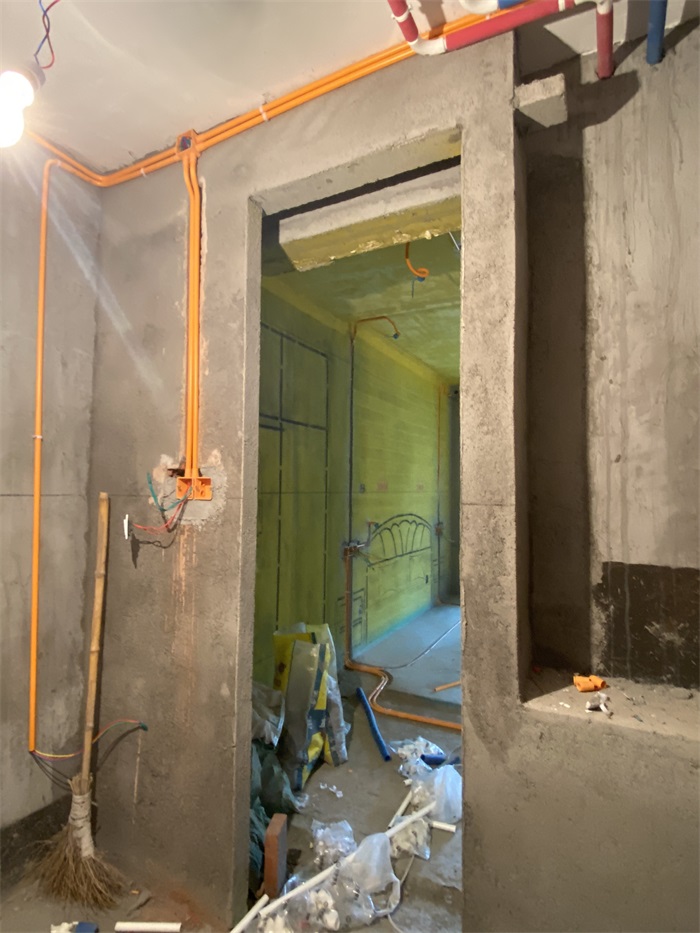

次卫墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

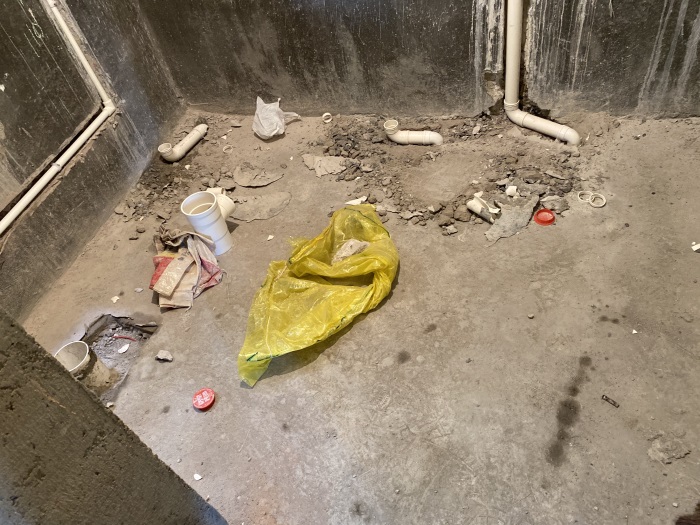

下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。
