春江月15-2-120#110㎡北欧 —-不浓烈，也不冷清，落落大方刚刚好

发表于 2020-8-15 17:33:08

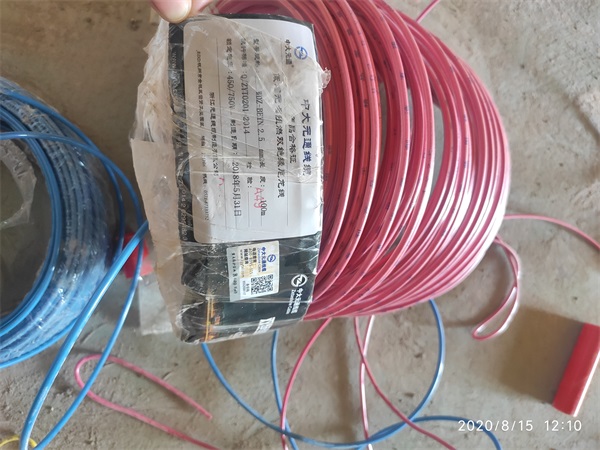

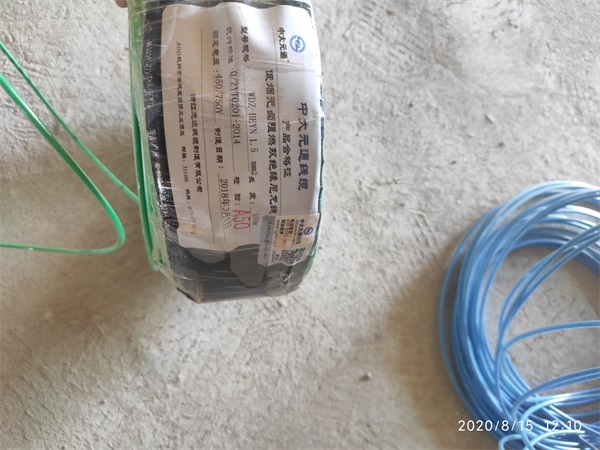

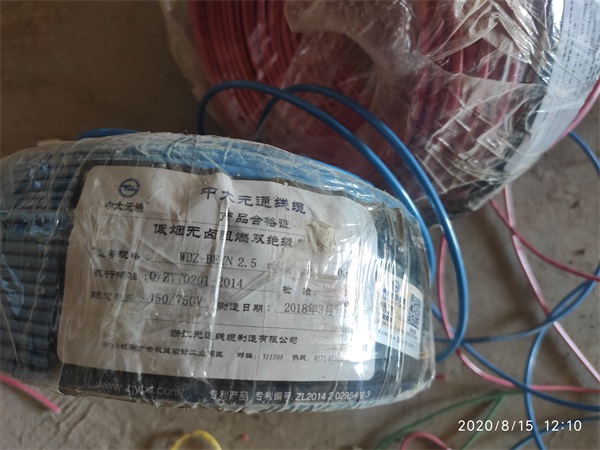

中大元通电线低烟无囱PVC阻缘材料，外套尼龙层，防吸潮可以防止电线腐蚀，铜芯线采用99.9%无氧铜耐高温.

发表于 2020-8-15 17:33:31

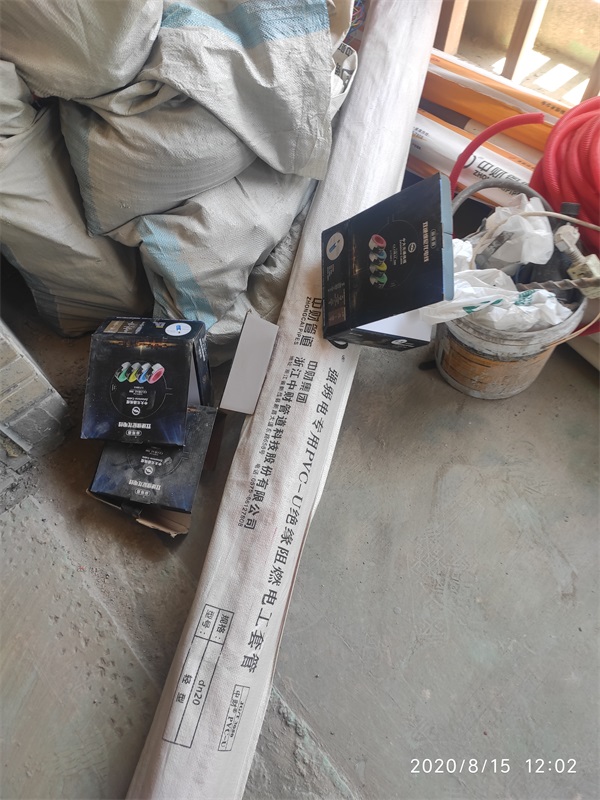

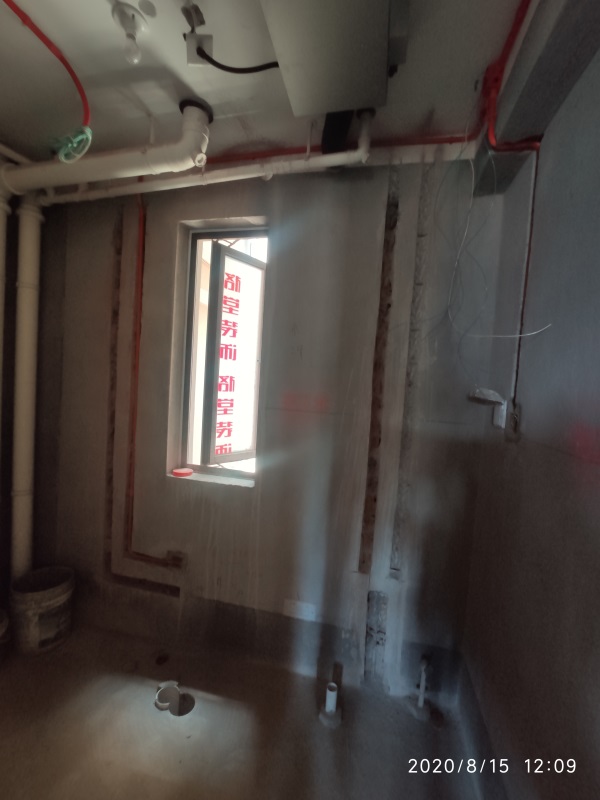

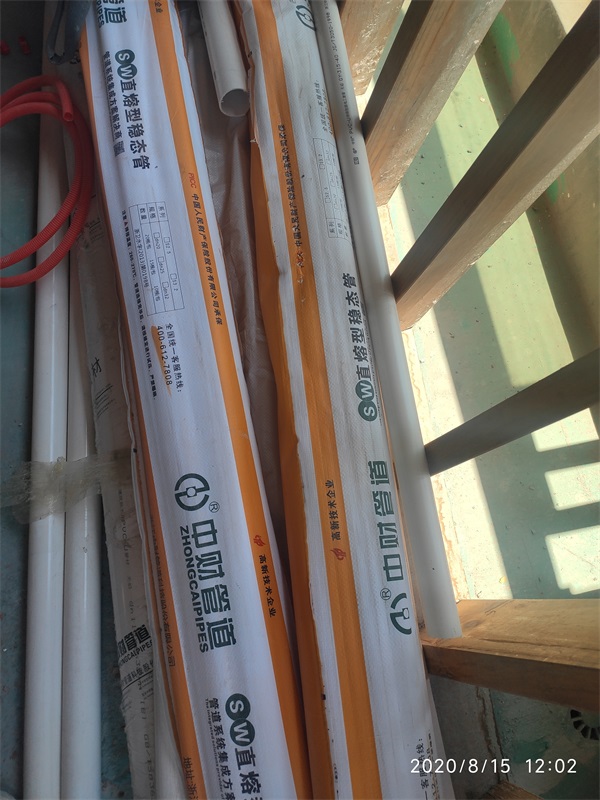

水管

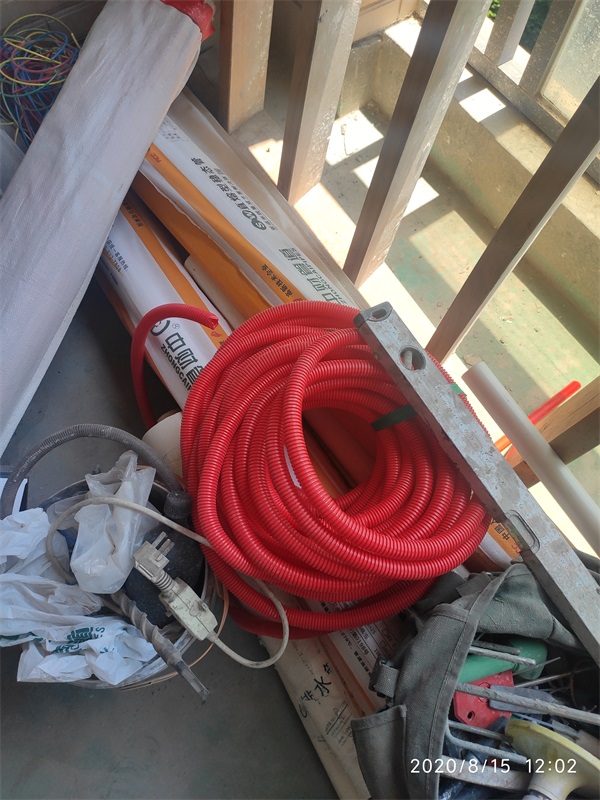

波纹管

发表于 2020-8-15 17:34:23

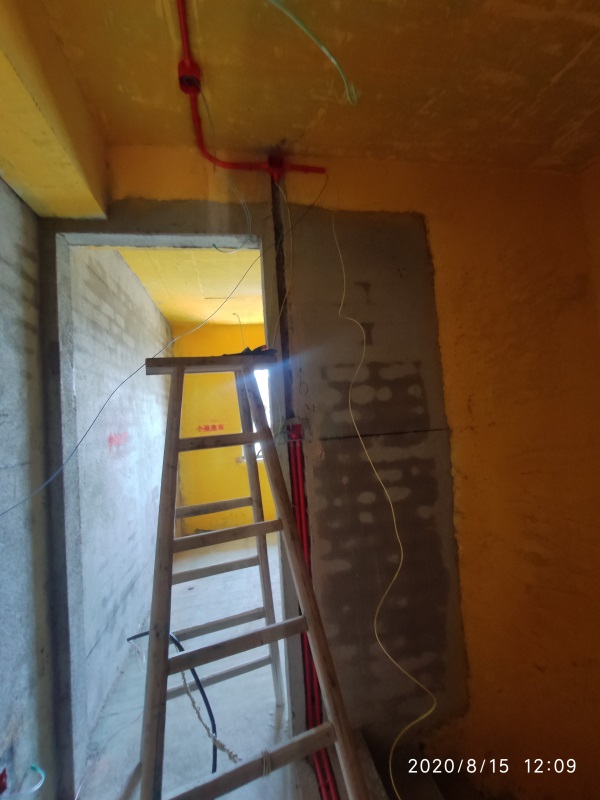

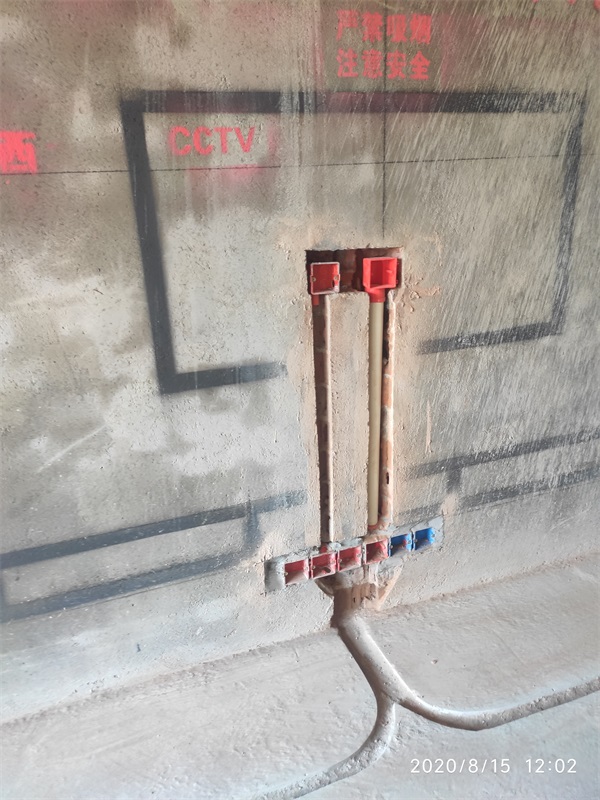

线盒预埋

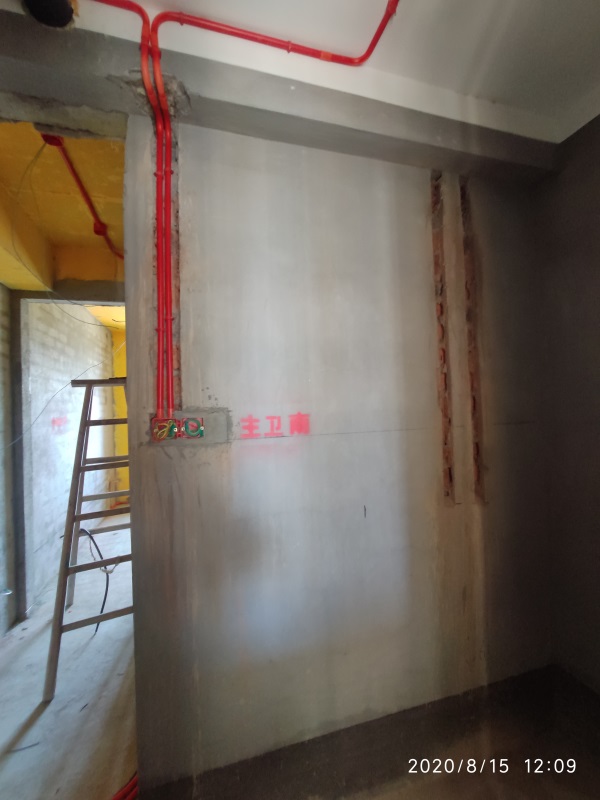

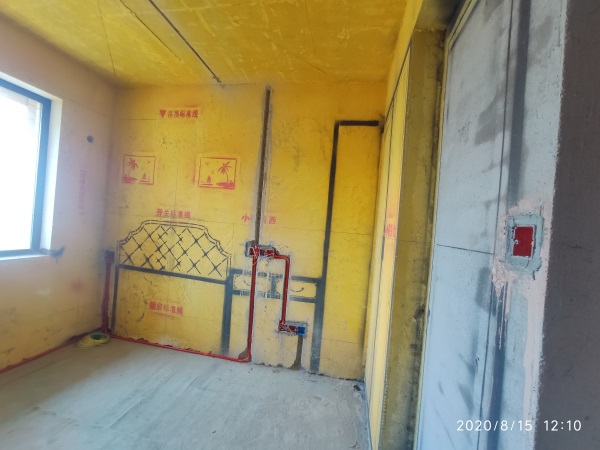

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2020-8-15 17:34:55

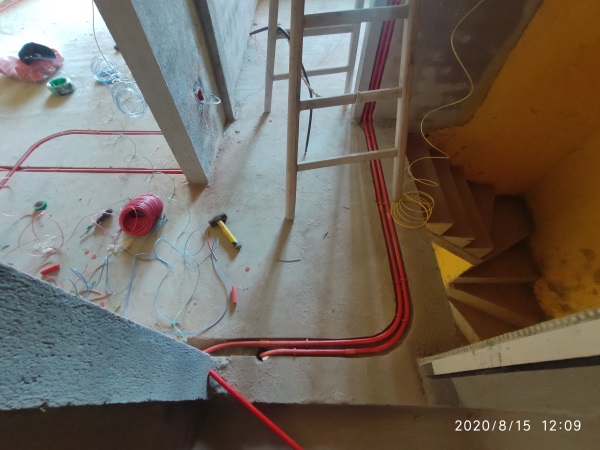

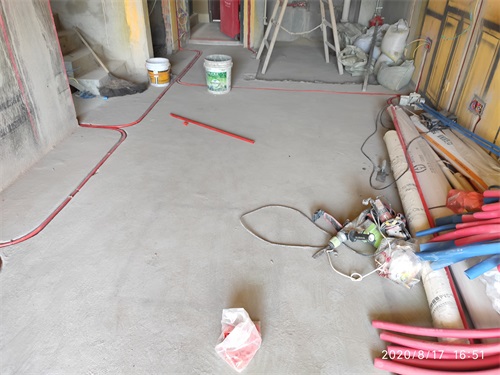

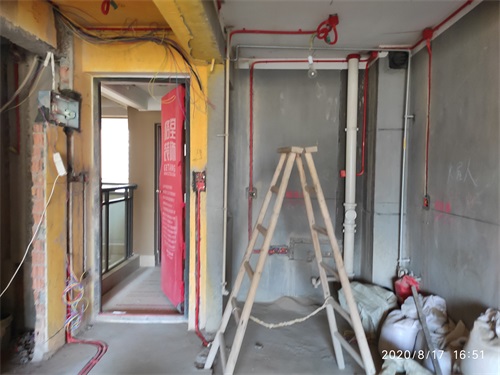

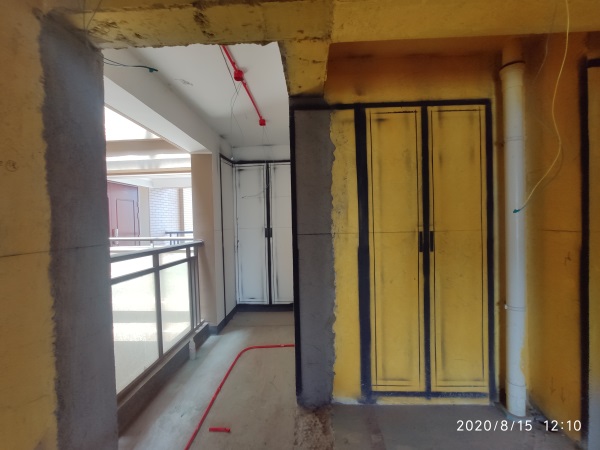

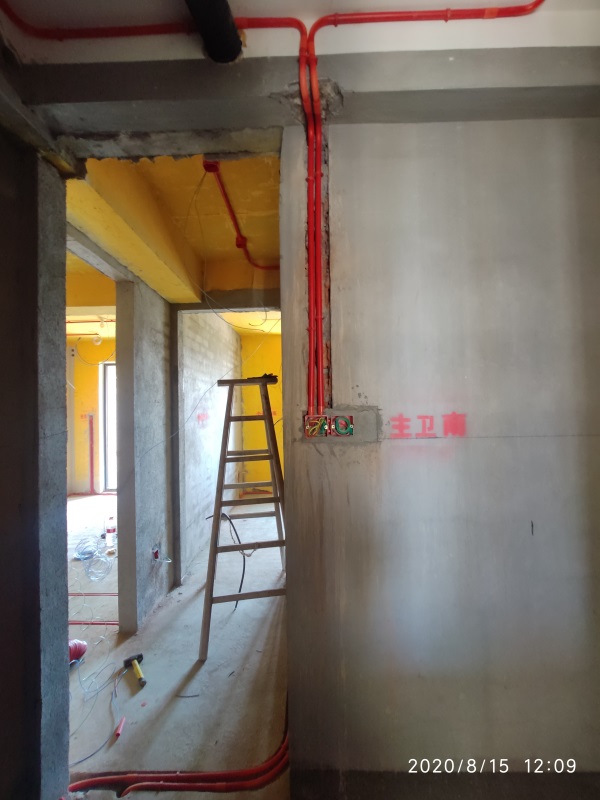

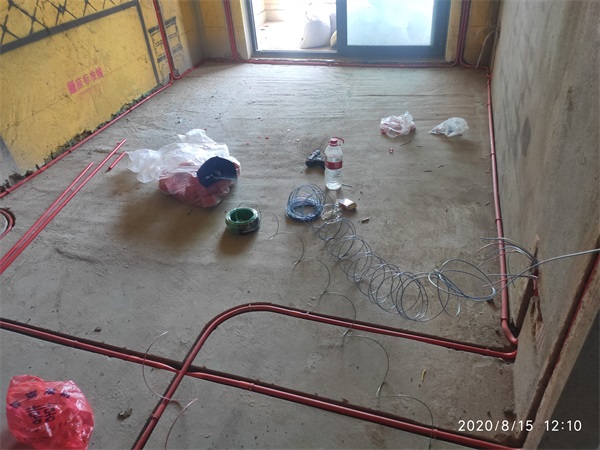

红色线管代表强电

发表于 2020-8-15 17:35:30

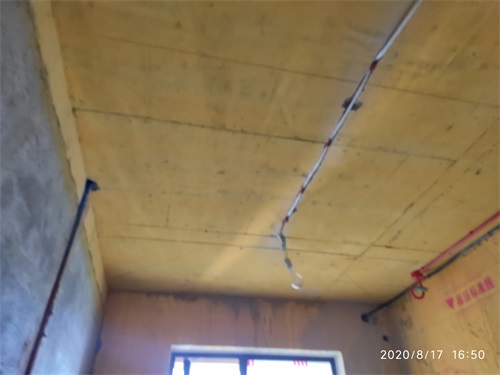

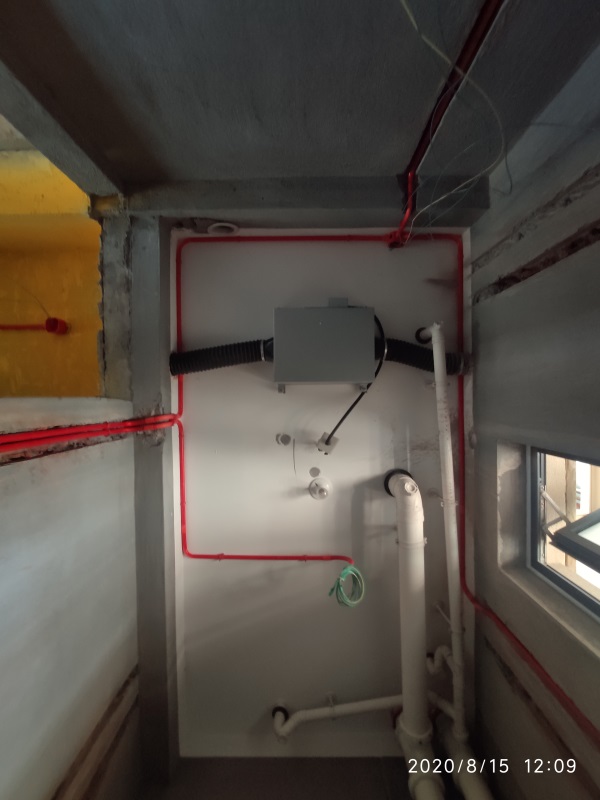

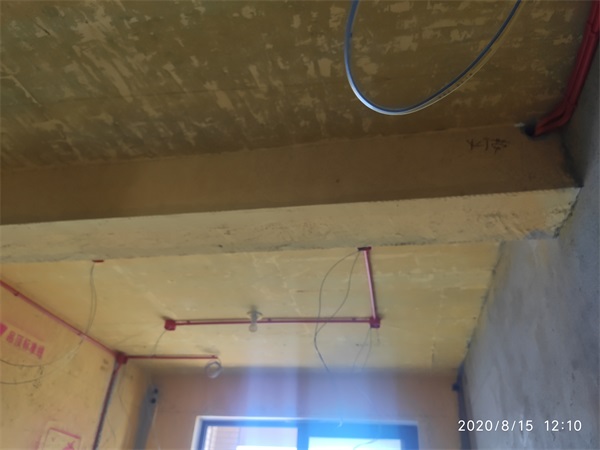

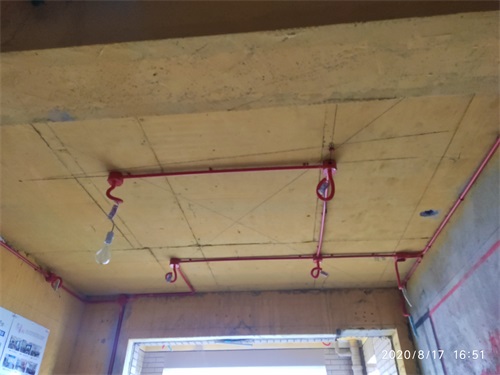

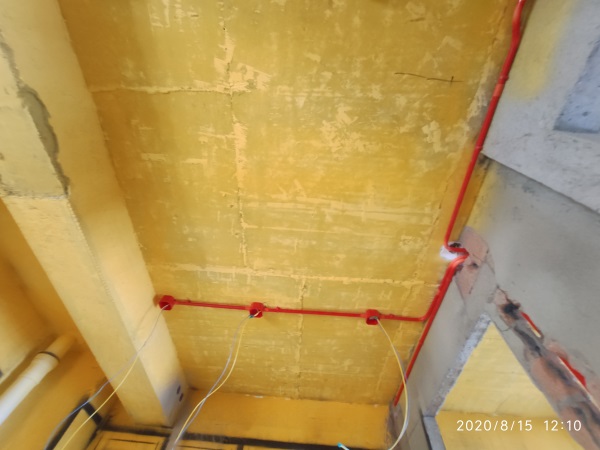

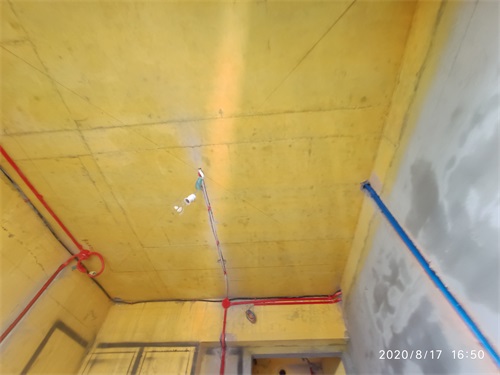

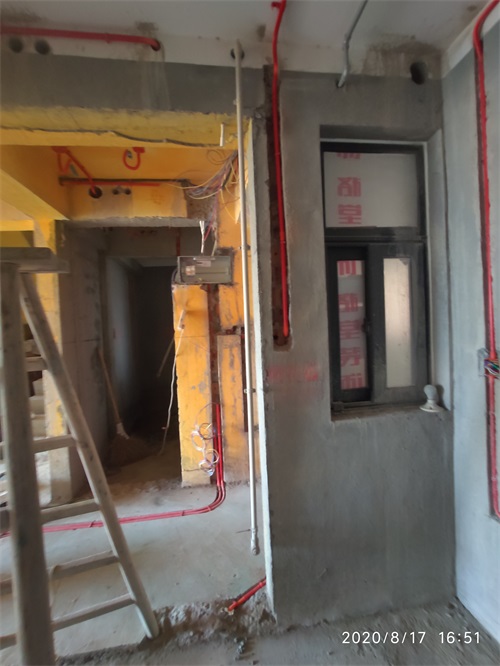

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-9-19 16:49:50

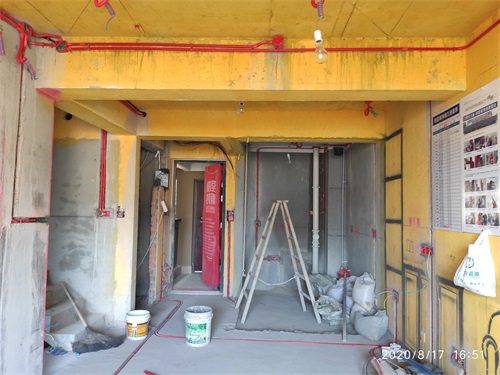

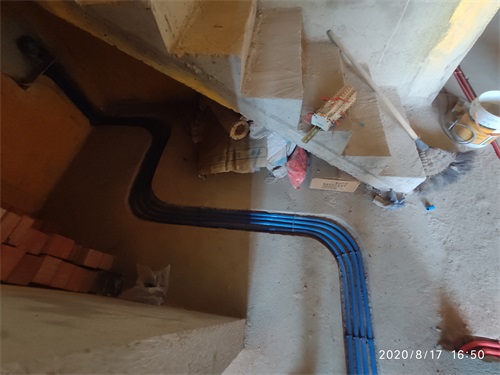

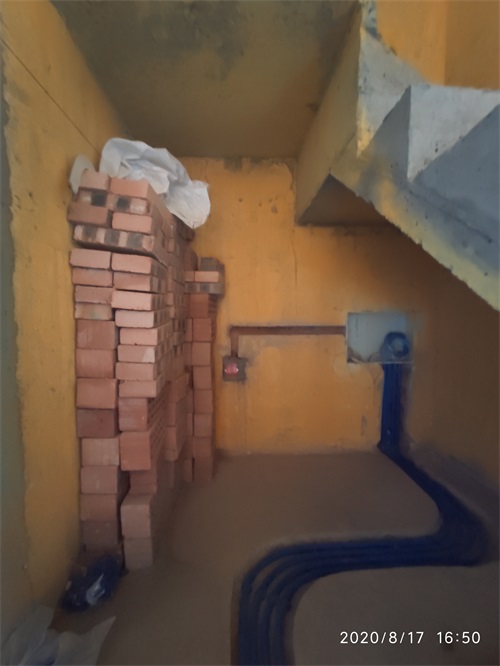

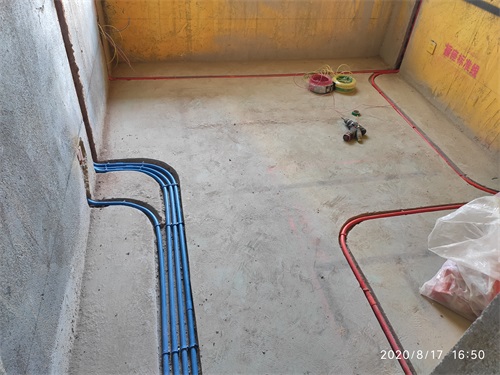

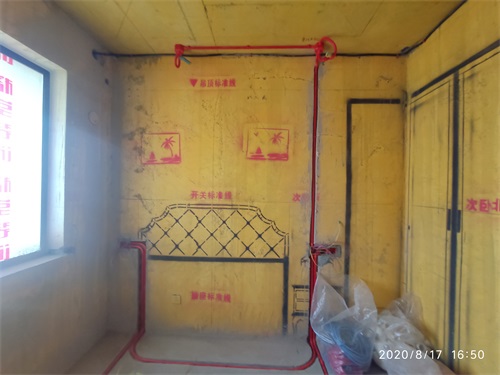

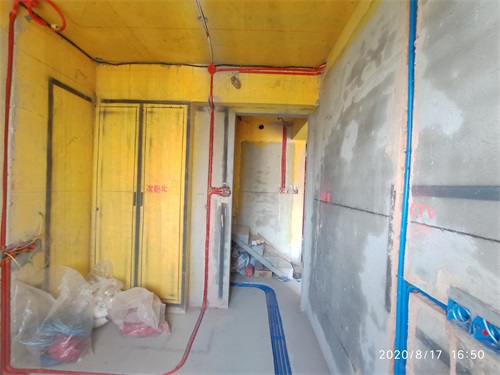

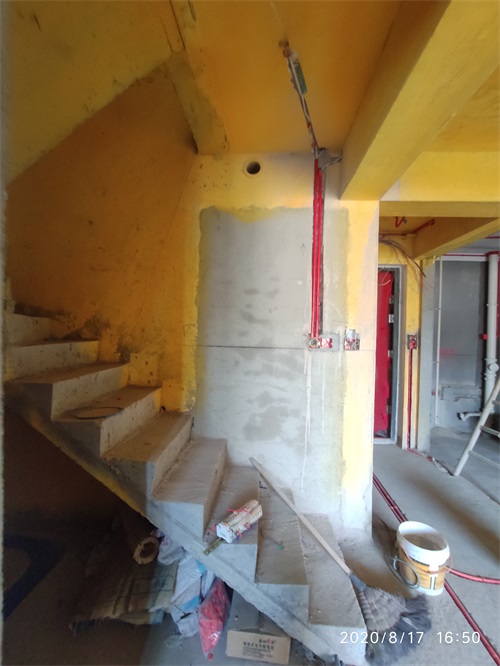

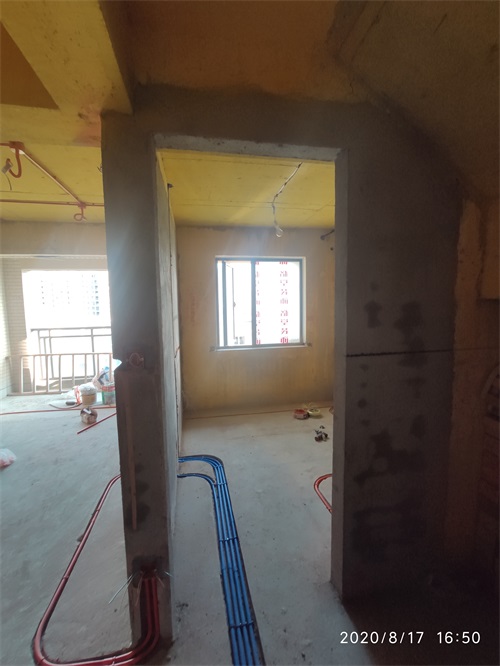

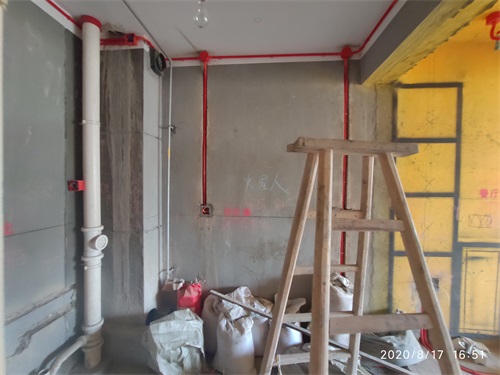

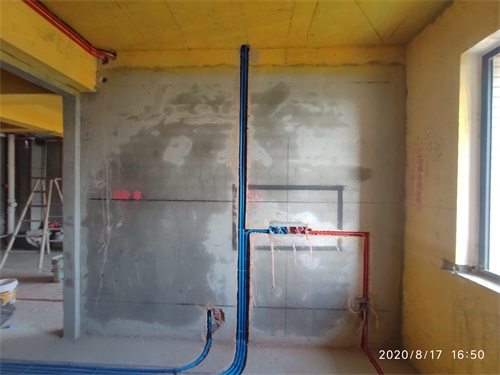

红色线管代表强电，蓝色线管代表弱电

所有电线必须穿管，顶面不能开槽的，应套黄蜡管保护

发表于 2020-9-19 16:50:43

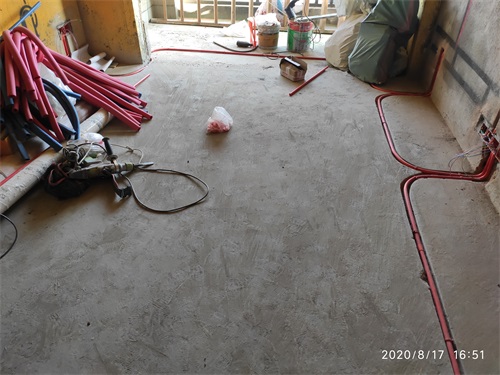

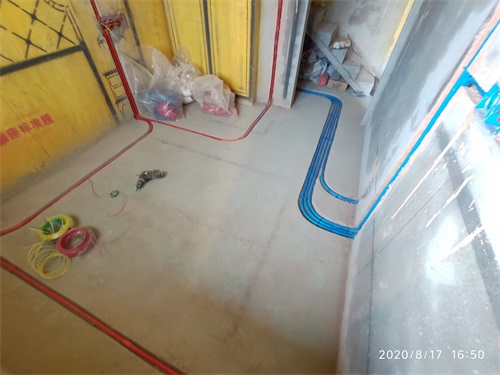

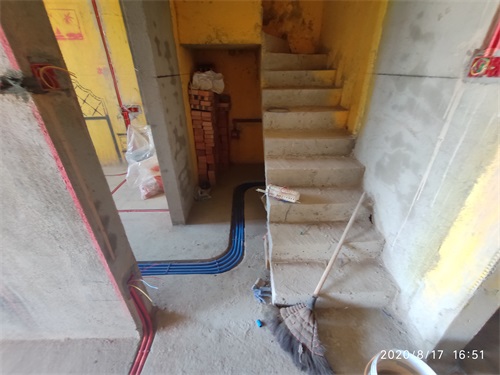

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

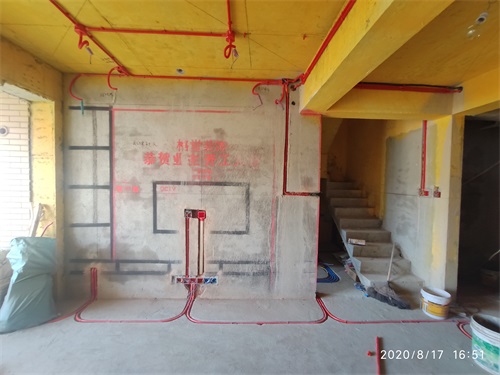

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-9-19 16:51:03

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-9-19 16:51:40

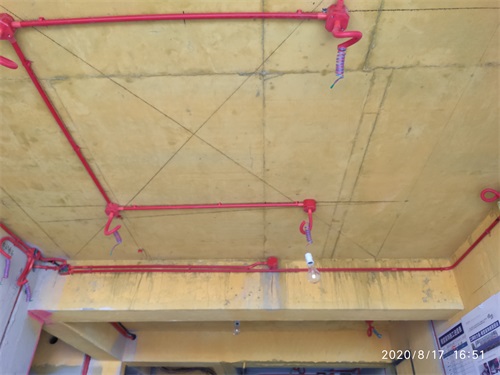

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-9-19 16:52:54

筒灯位置布线，应按照要求用波纹管套到位
