[衢州] 春江月15-2-120#110㎡北欧 —-不浓烈，也不冷清，落落大方刚刚好

[复制链接]
 楼主| 发表于 2020-9-19 17:01:52 | 显示全部楼层

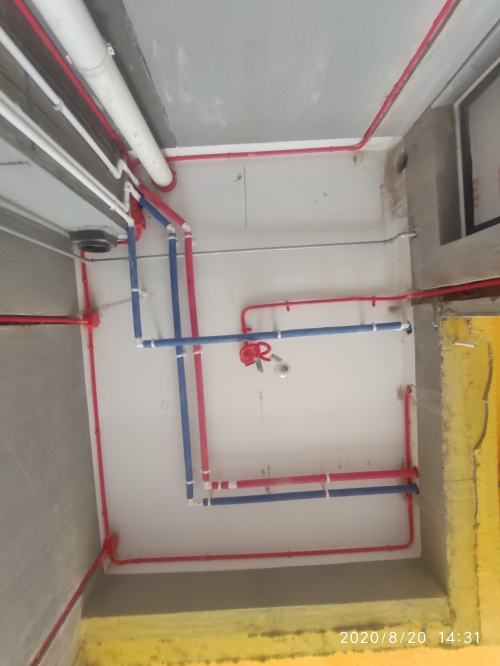

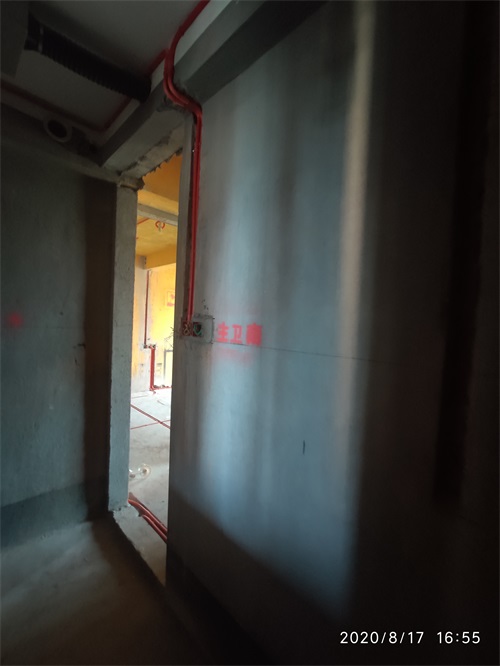

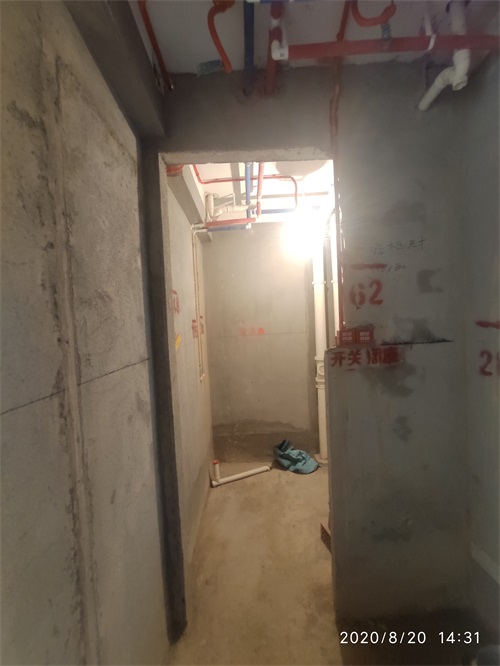

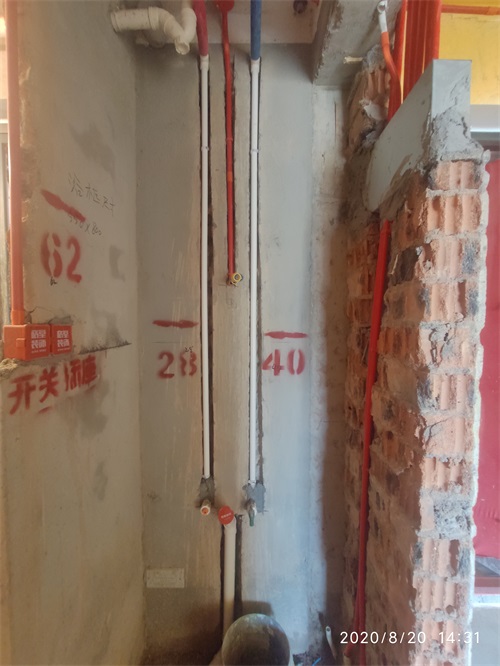

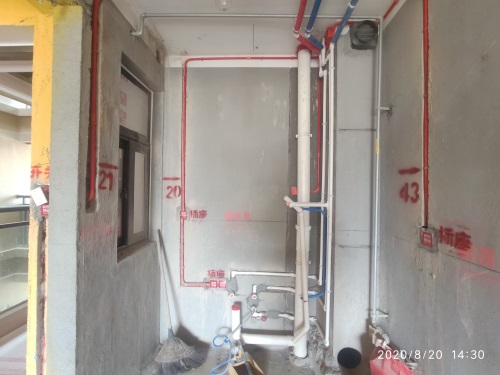

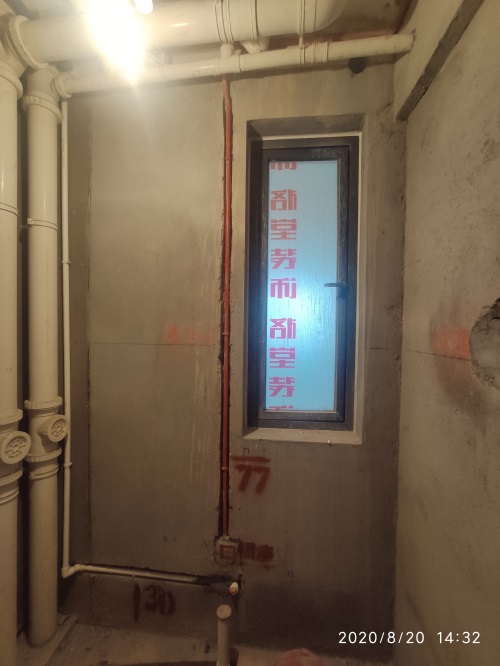

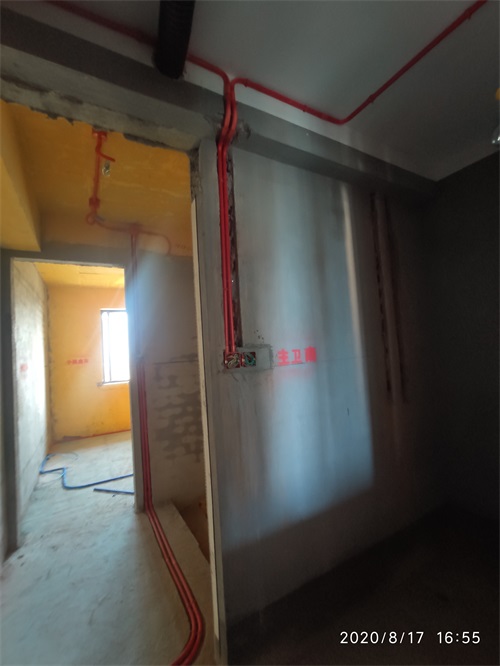

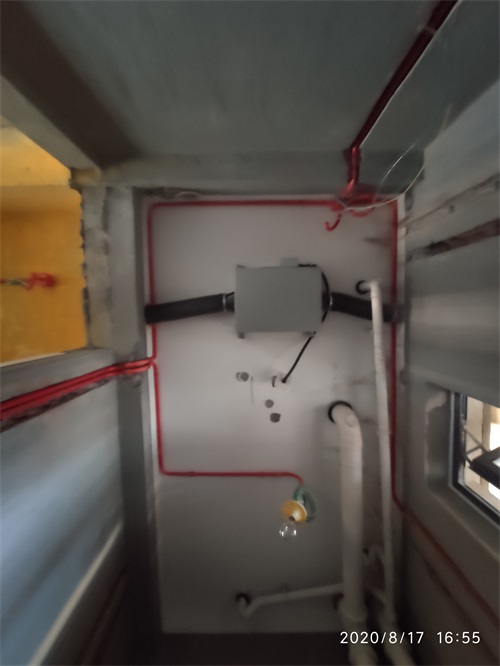

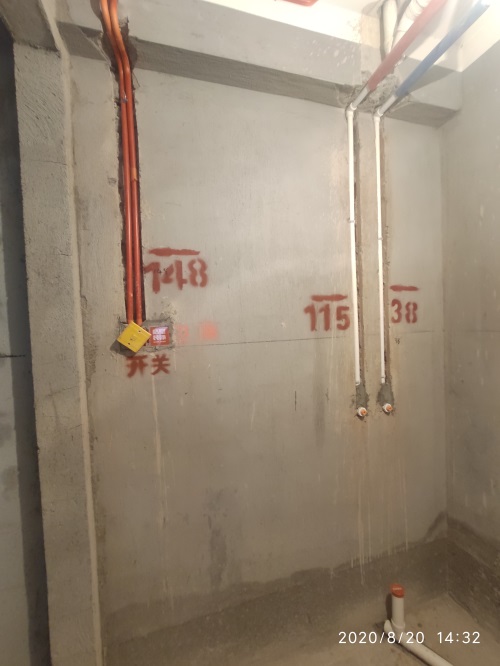

卫生间电路布置






回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-19 17:08:02 | 显示全部楼层

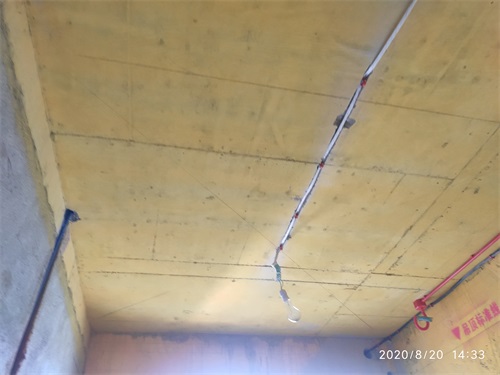

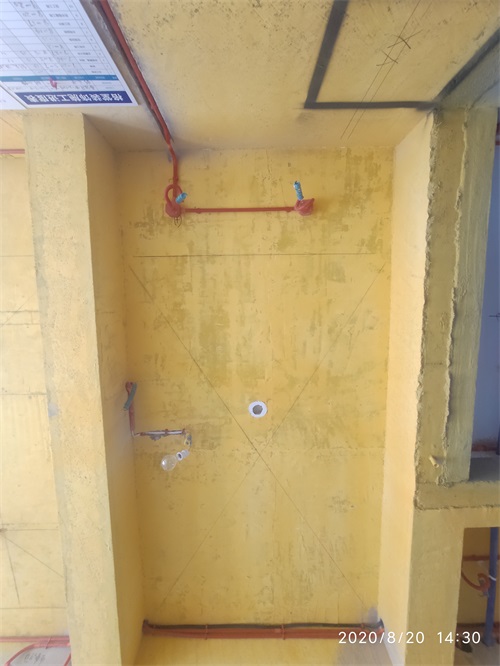

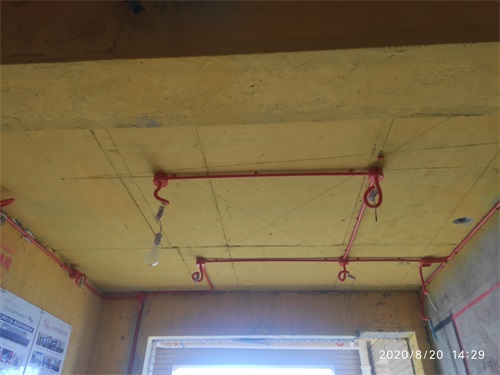

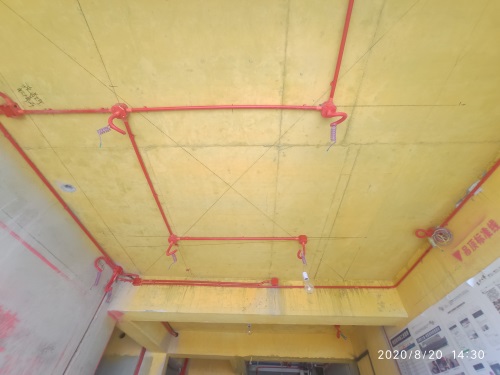

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定











回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-19 17:08:23 | 显示全部楼层

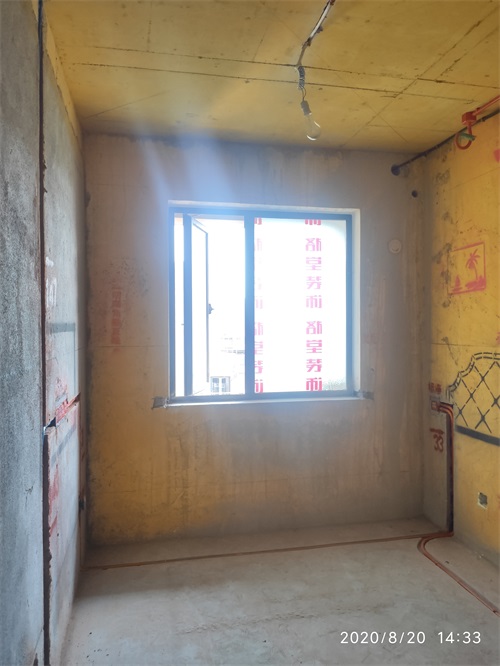

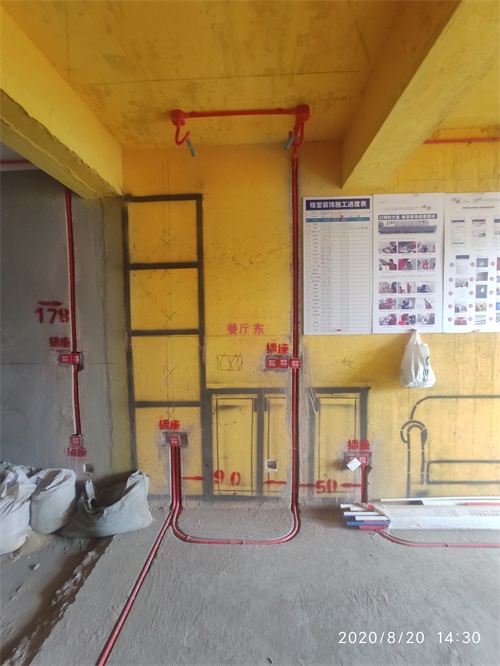

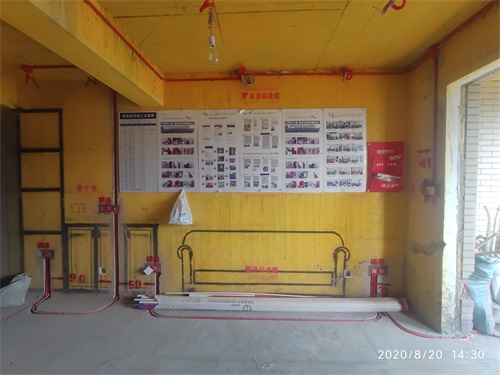

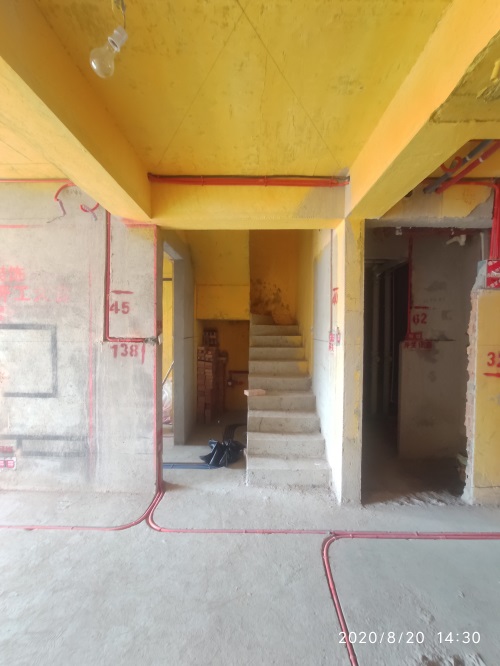

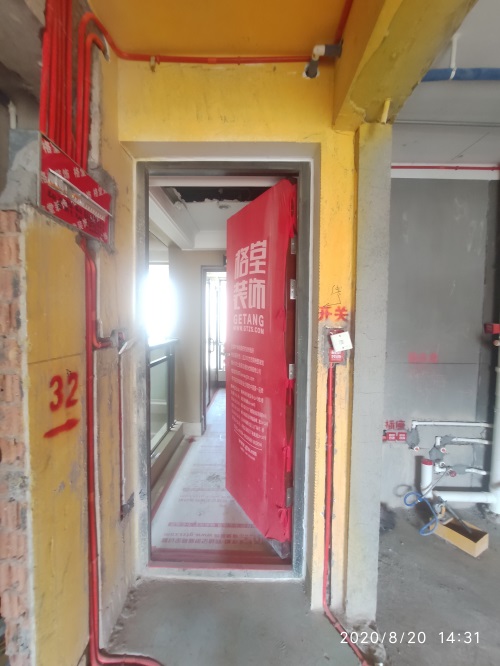

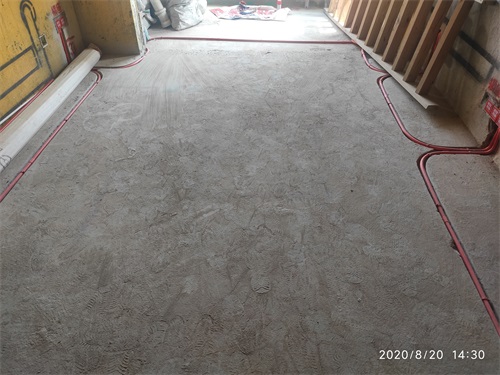

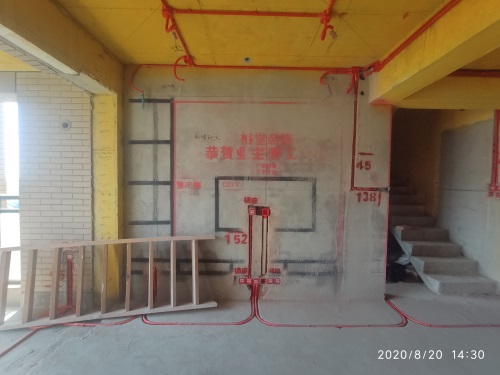

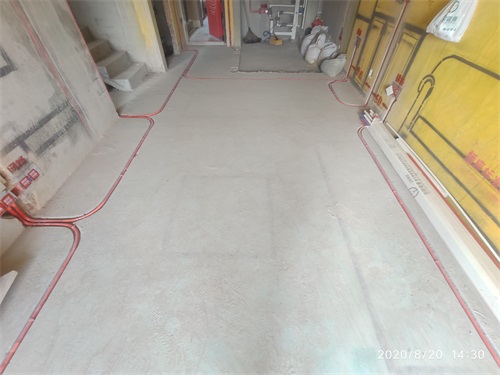

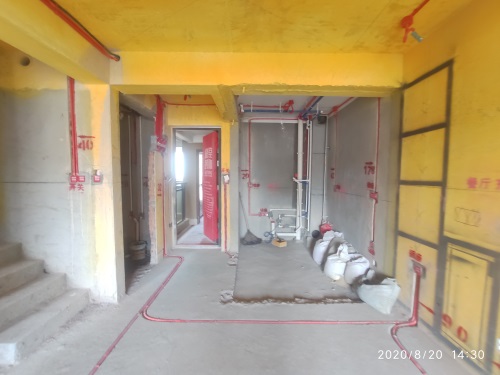

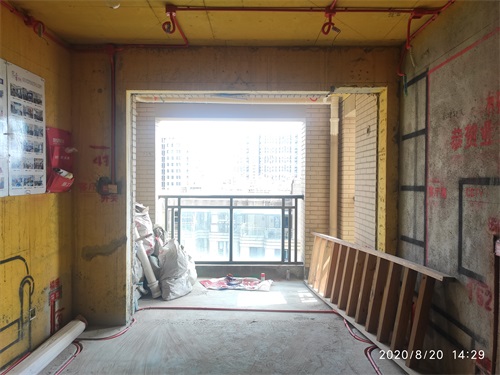

一楼客厅线路










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-19 17:18:37 | 显示全部楼层

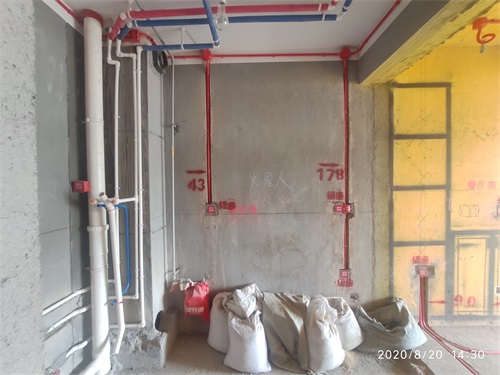

红色保温棉代表热水，蓝色代表冷水








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-19 17:19:12 | 显示全部楼层

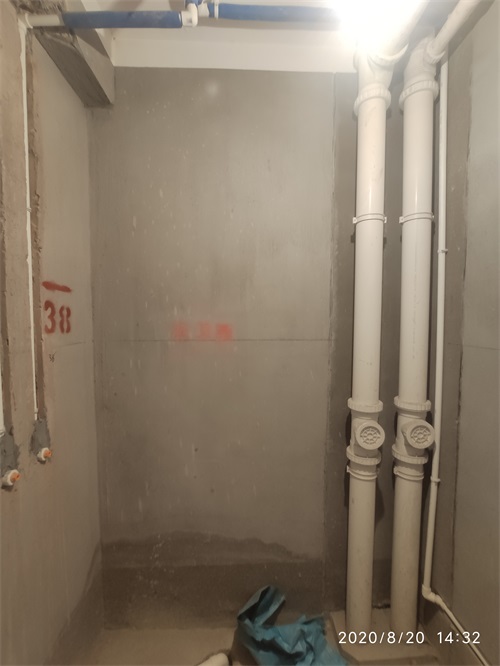

水管弯头外露，不需要包保温棉







回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-19 17:19:41 | 显示全部楼层





走墙水管采用下垂式安装




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-19 17:20:34 | 显示全部楼层

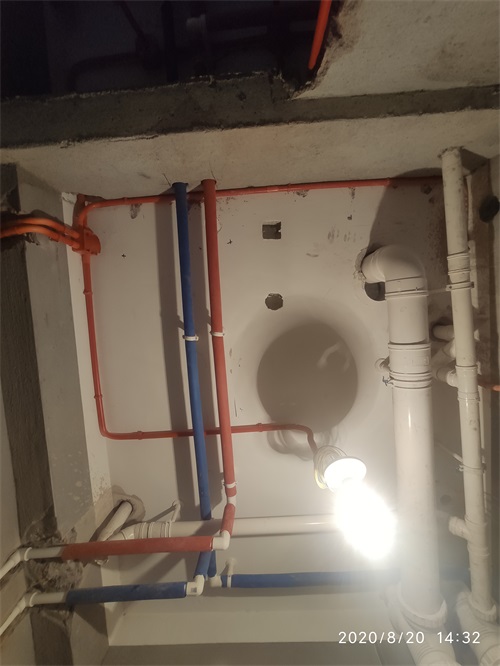

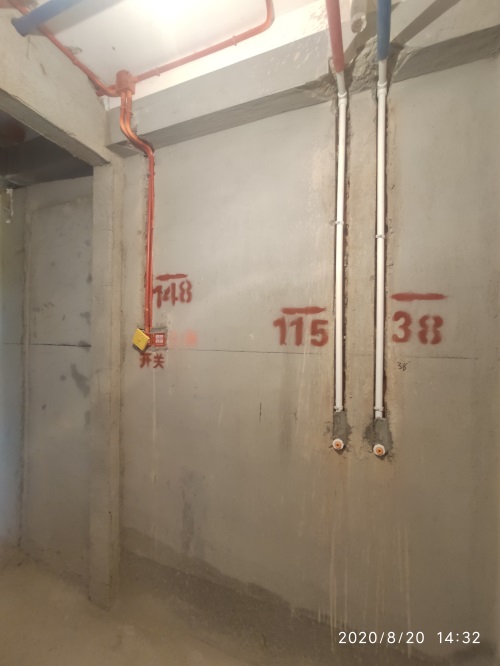

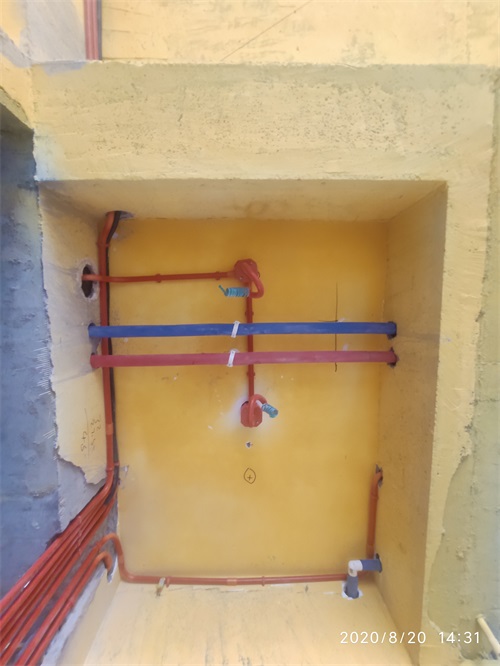

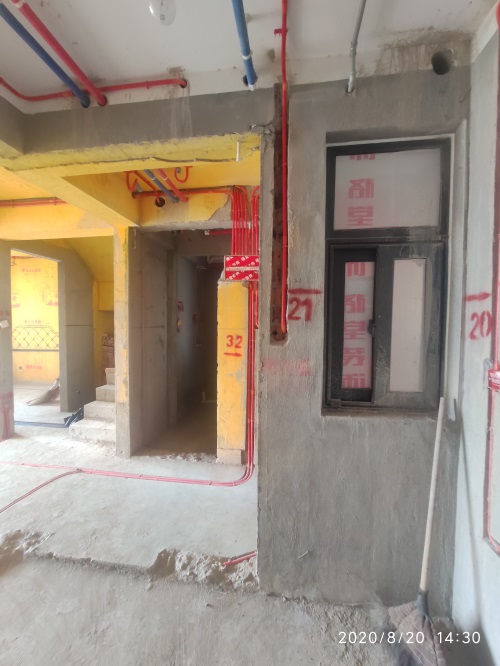

水管已包保温棉，红色为热水管，蓝色为冷水管











回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-19 17:21:25 | 显示全部楼层

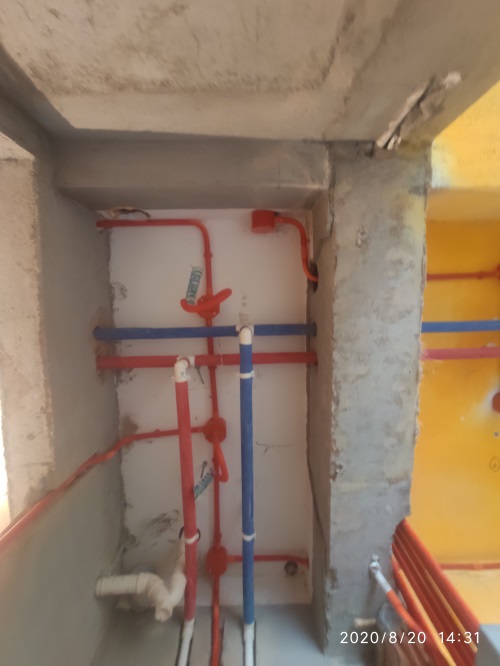

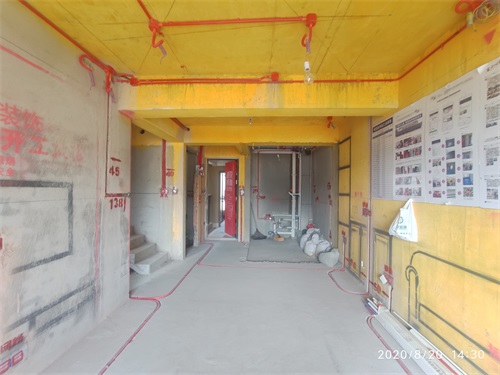

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头





回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-19 17:22:16 | 显示全部楼层

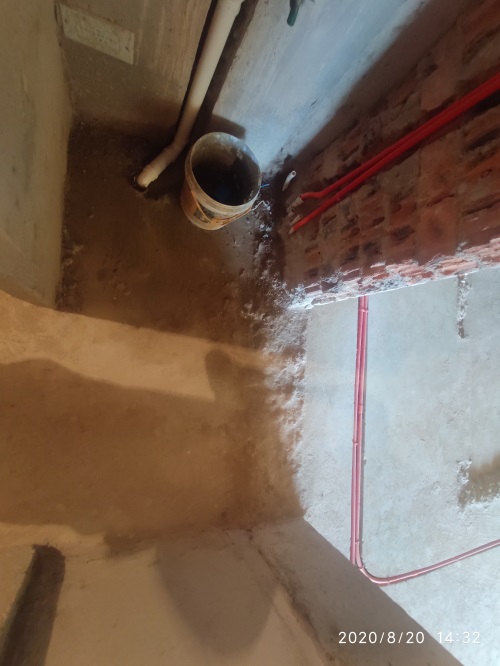

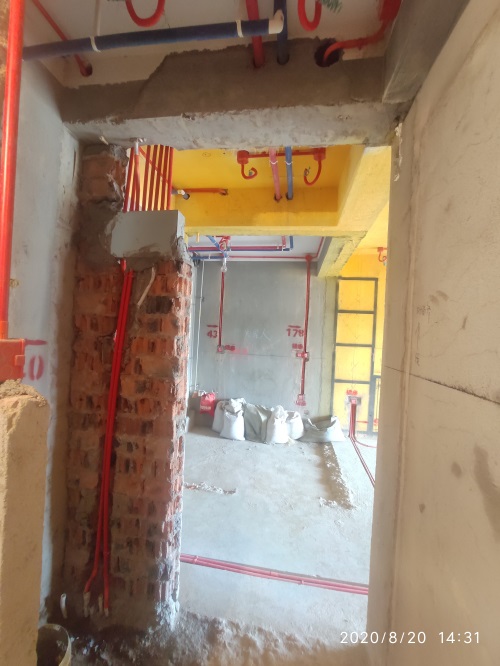

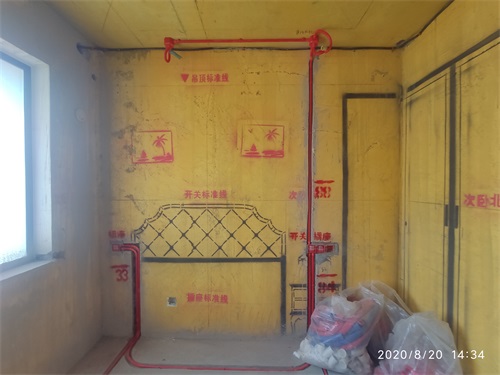

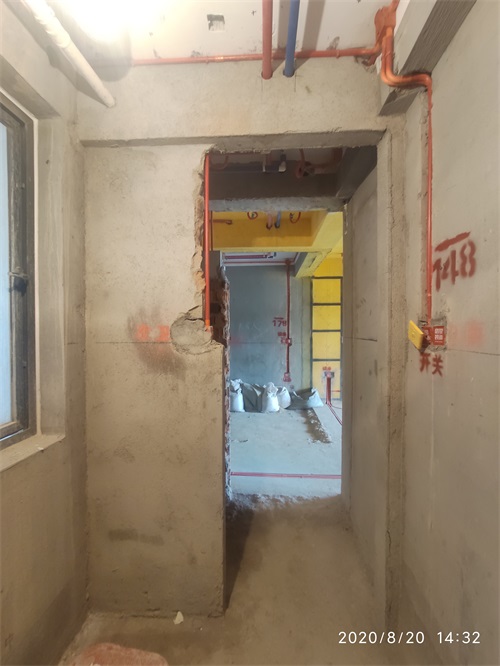

水电施工阶段








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-19 17:22:49 | 显示全部楼层

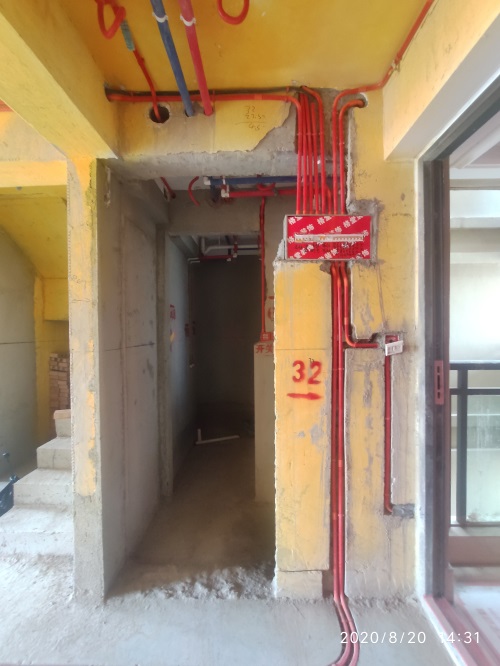

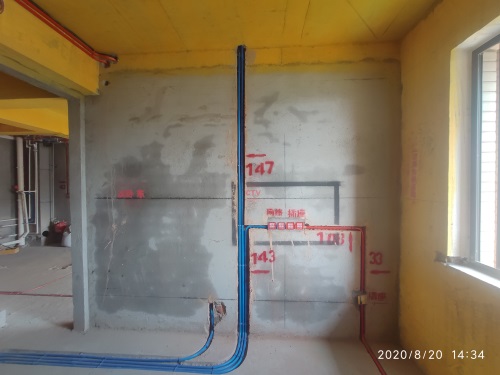

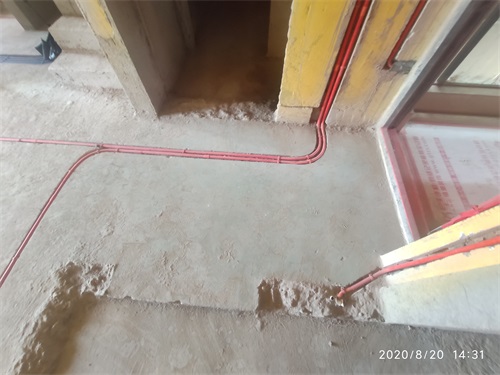

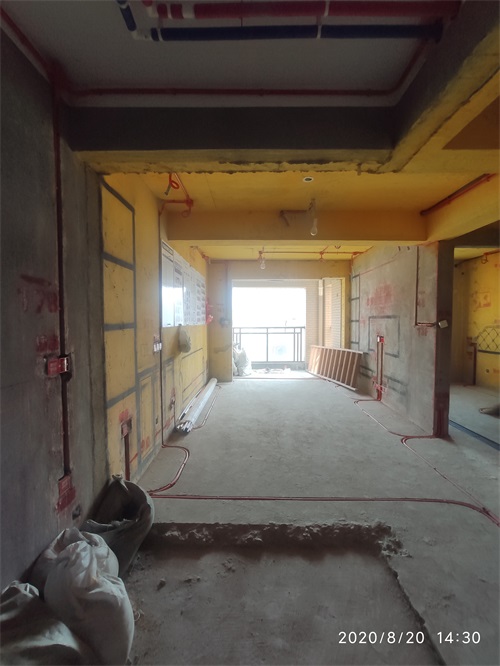

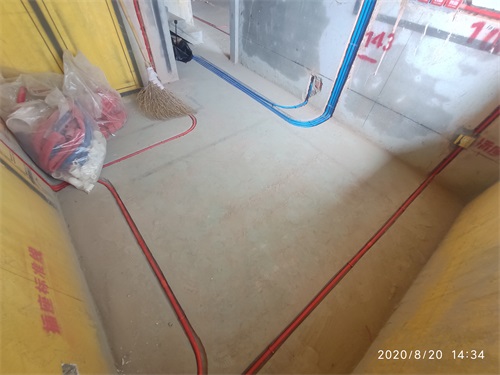

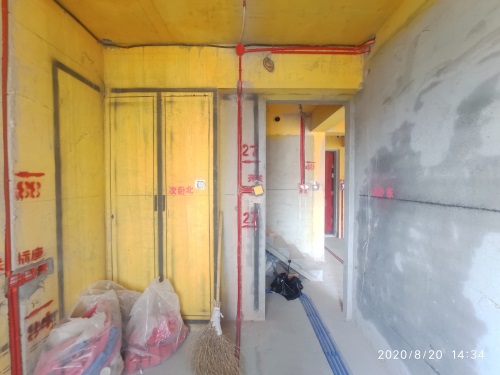

红色线管代表强电，蓝色线管代表弱电




回复 支持 反对

使用道具 举报
