春江月15-2-120#110㎡北欧 —-不浓烈，也不冷清，落落大方刚刚好

发表于 2020-9-19 16:53:27

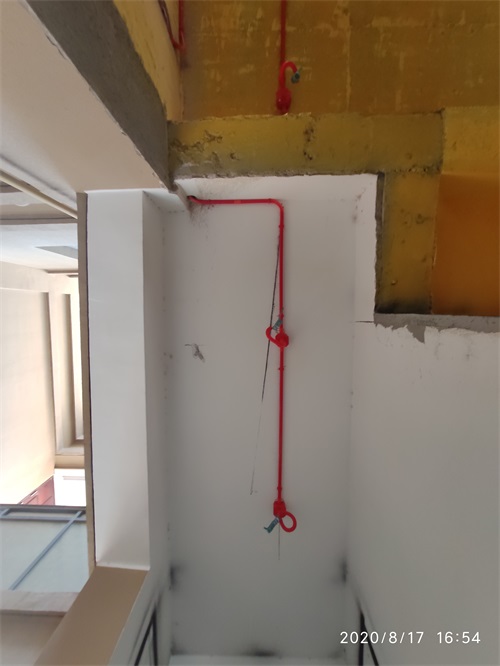

所有线管采用直径20中型线管

发表于 2020-9-19 16:54:04

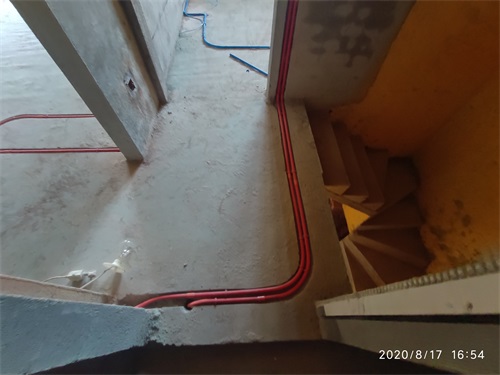

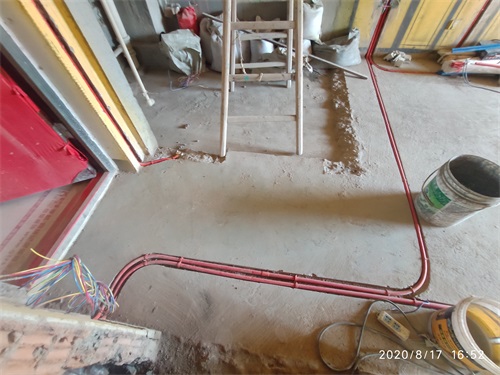

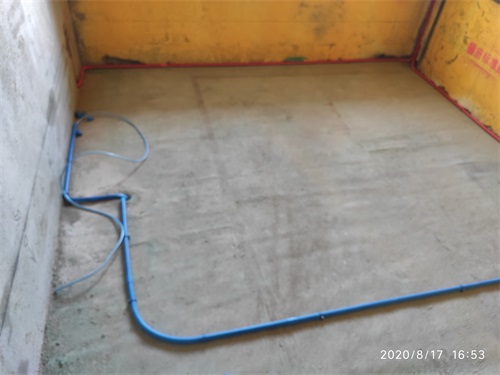

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-9-19 16:54:31

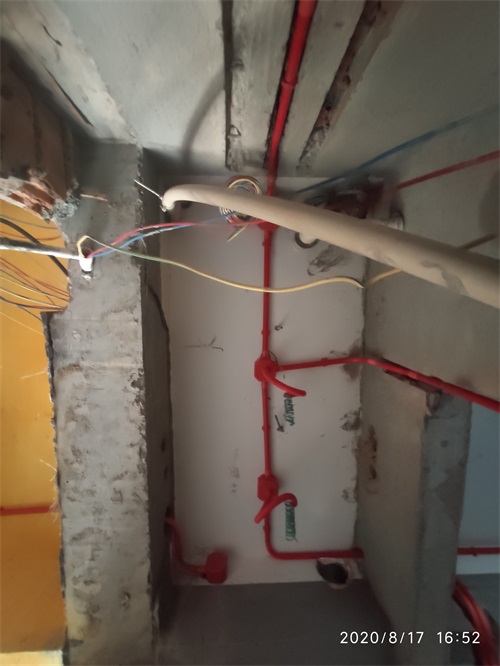

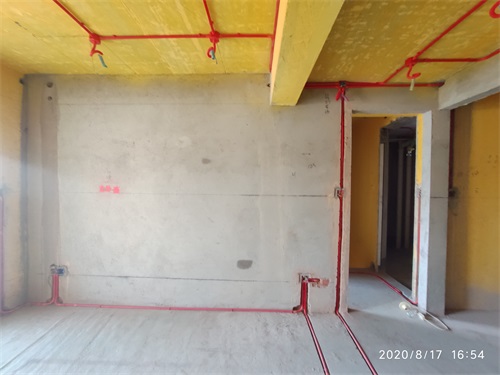

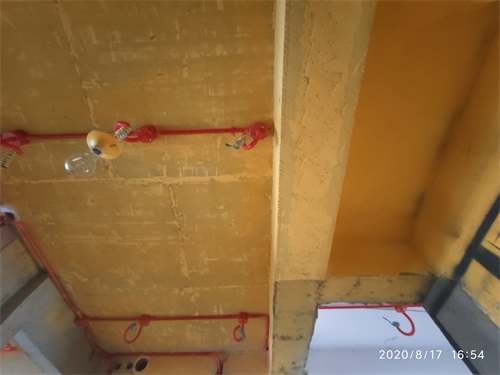

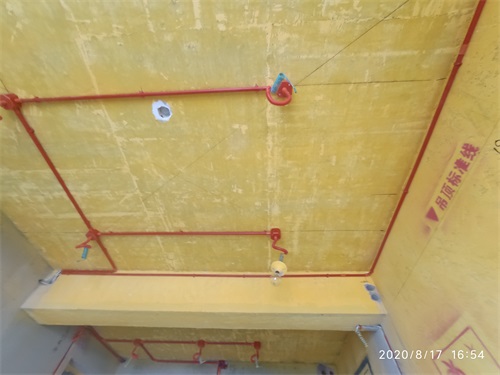

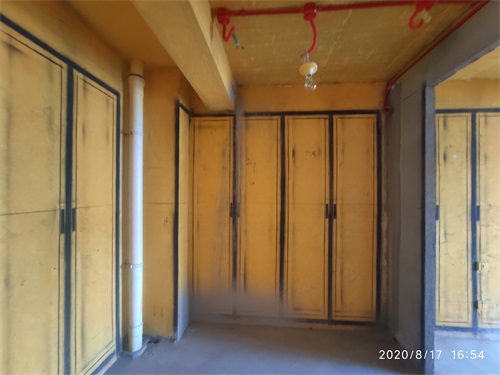

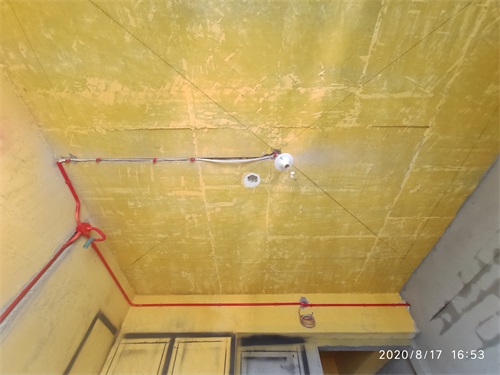

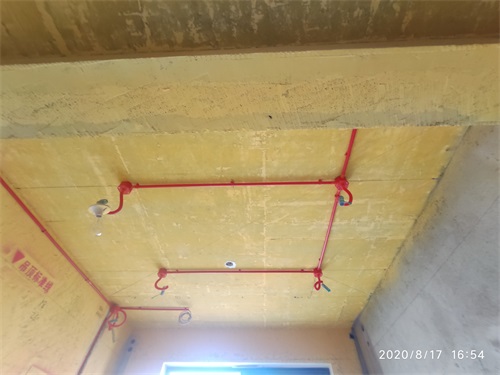

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-9-19 16:54:58

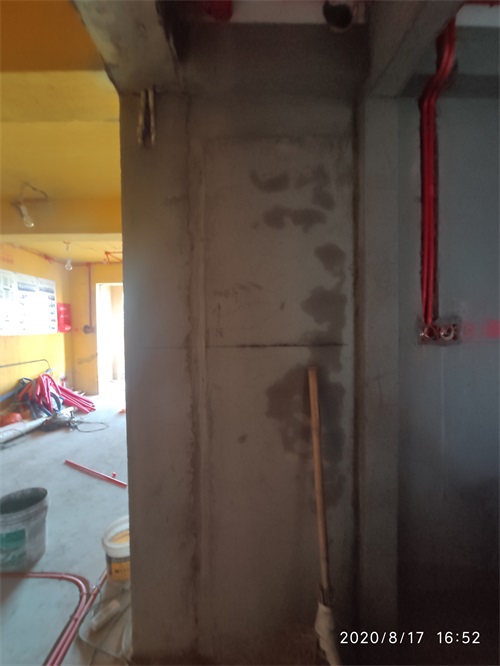

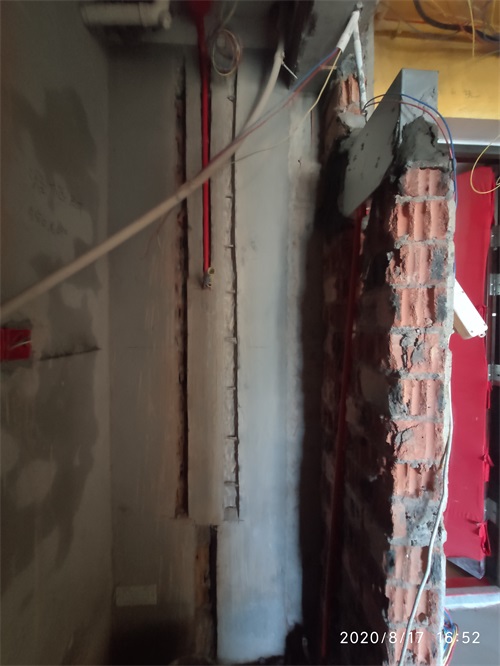

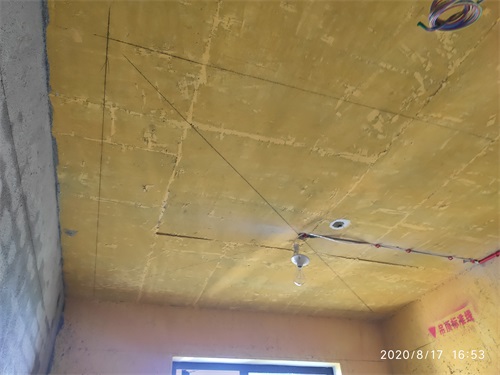

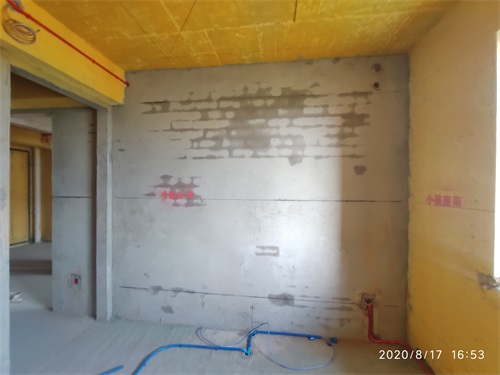

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2020-9-19 16:55:36

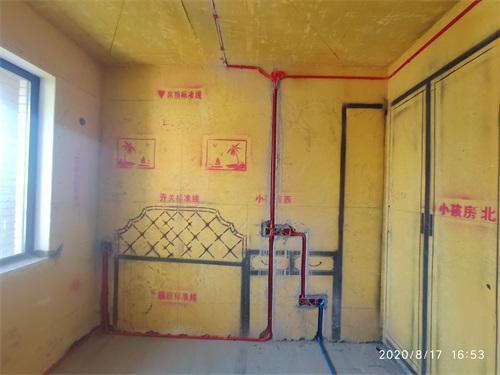

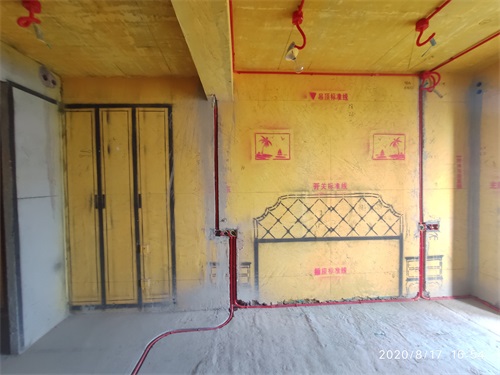

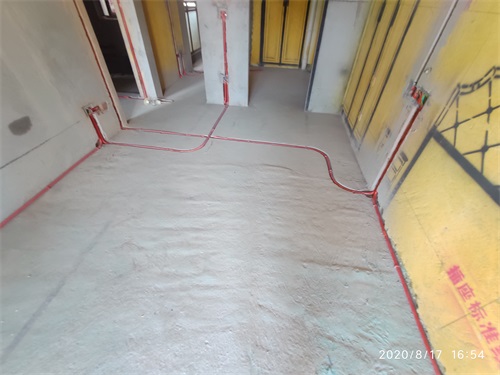

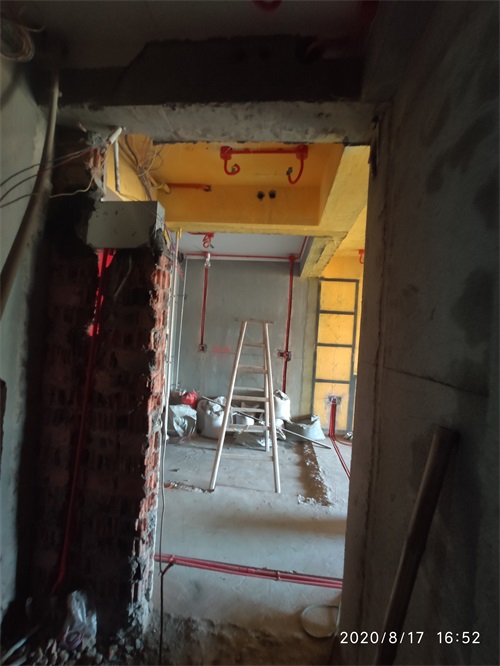

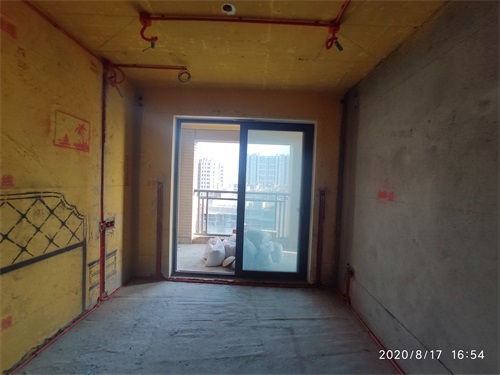

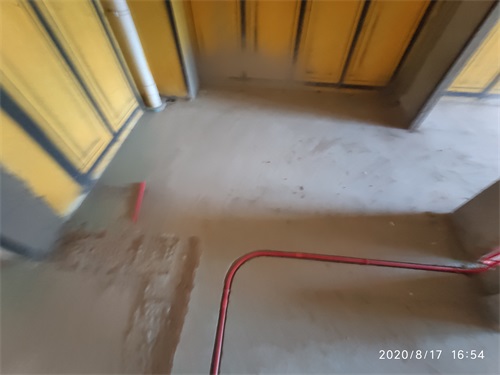

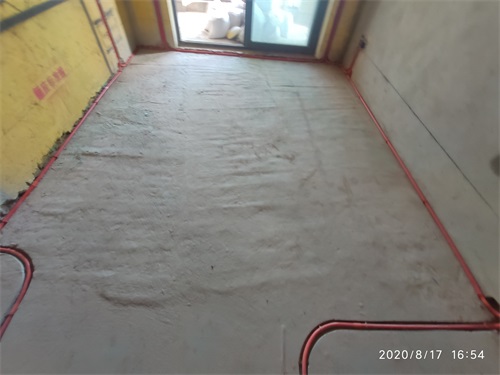

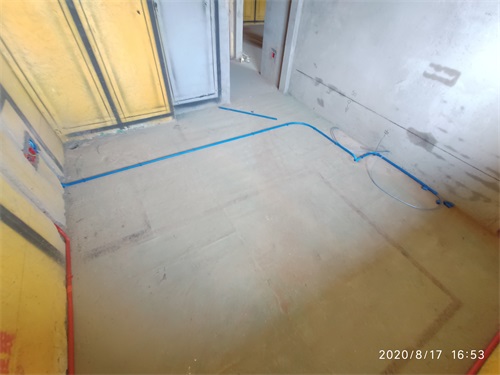

线路布置横平竖直

发表于 2020-9-19 16:58:42

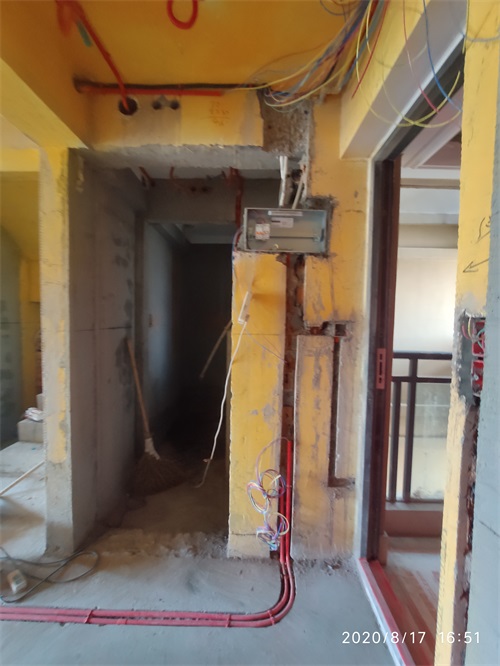

所有电线必须穿管，顶面不能开槽的，应套黄蜡管保护

发表于 2020-9-19 16:59:16

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-9-19 16:59:56

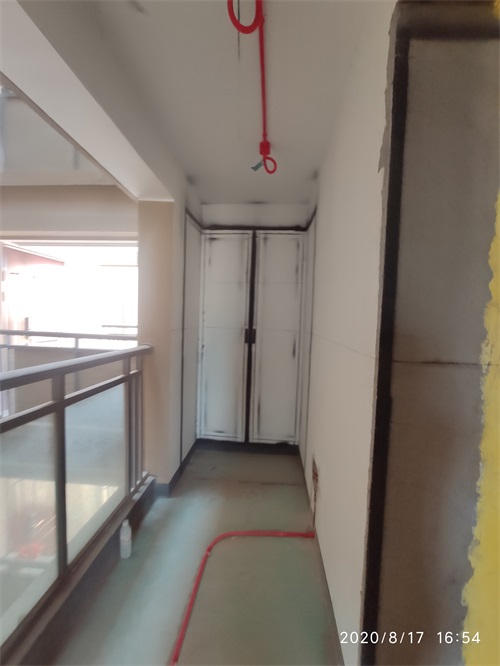

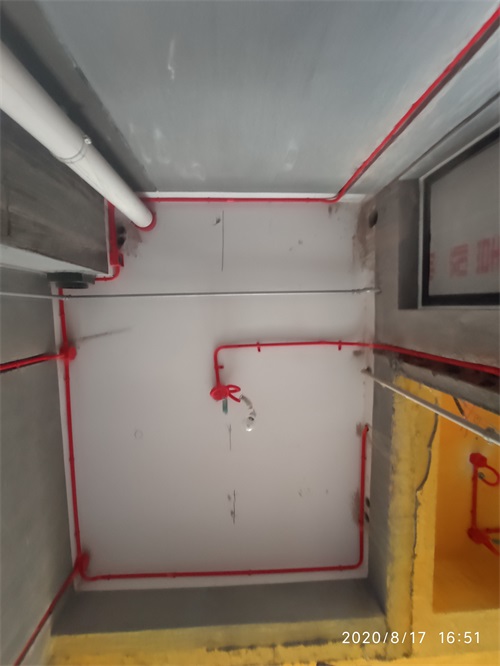

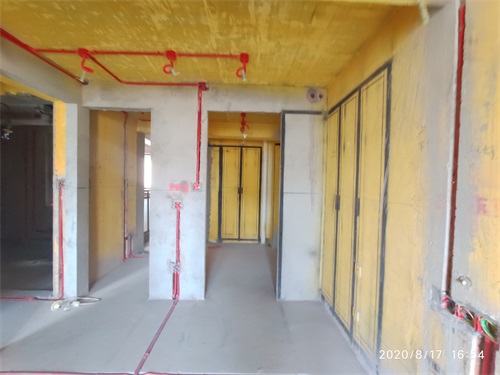

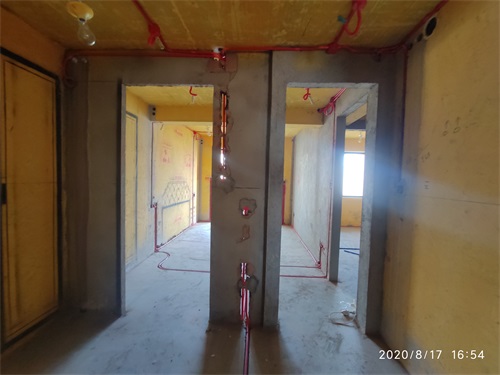

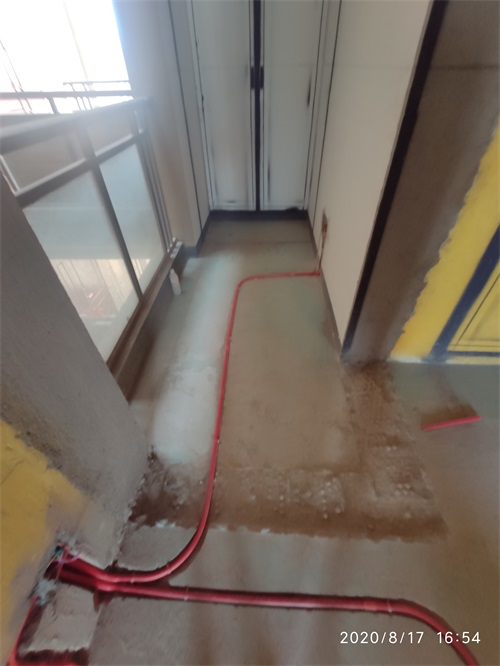

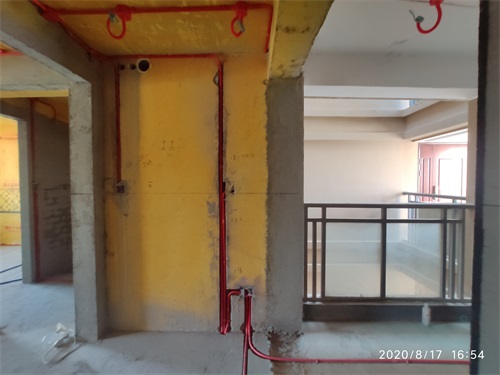

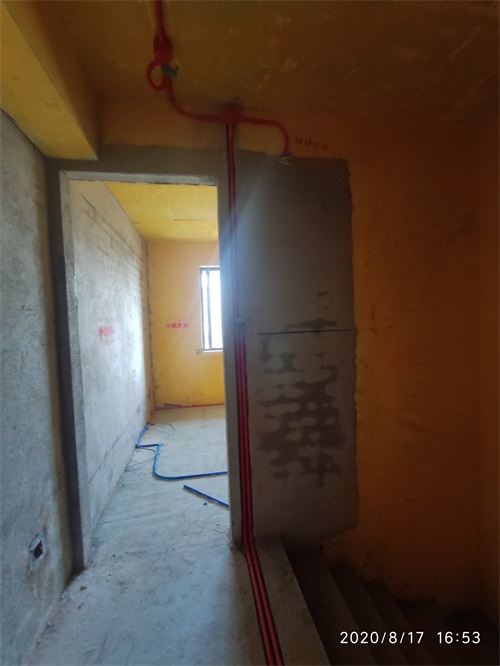

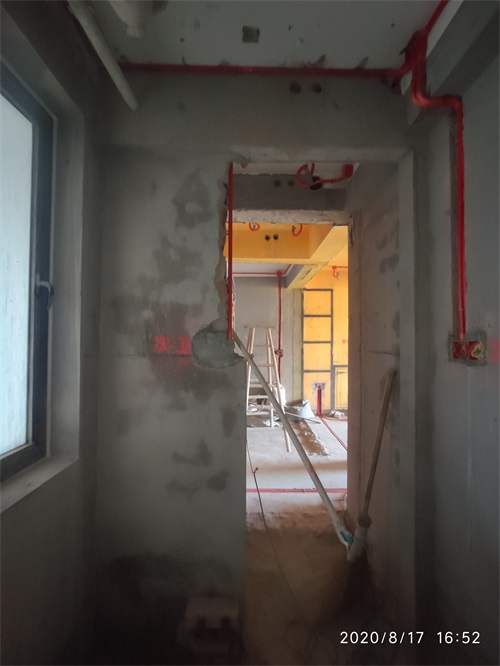

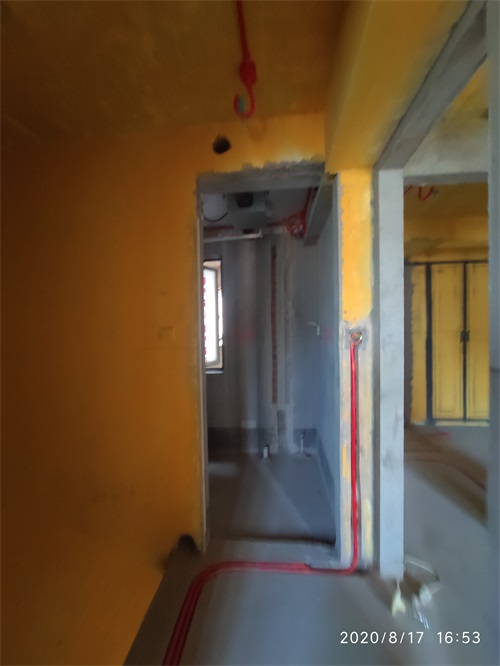

红色线管代表强电

发表于 2020-9-19 17:00:52

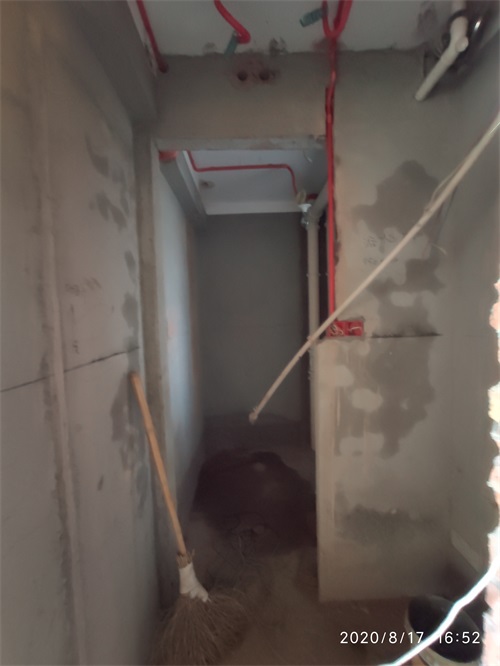

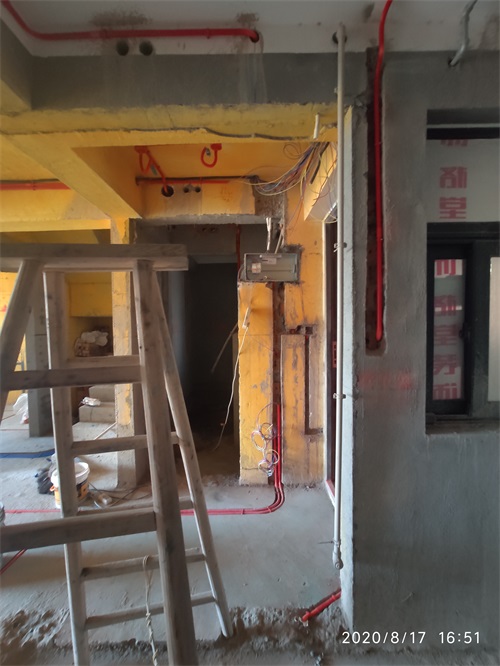

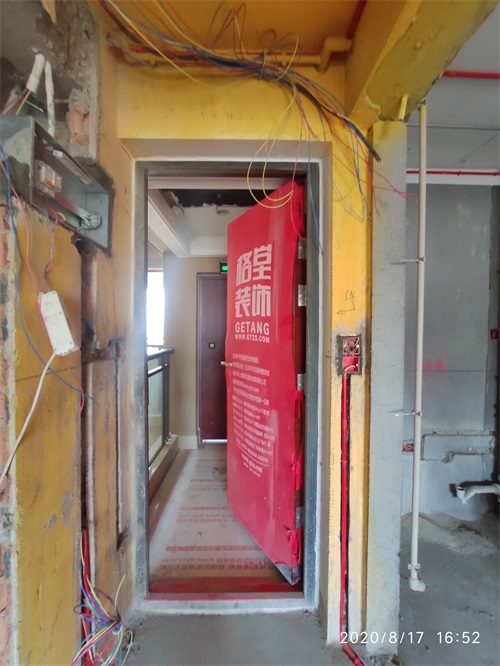

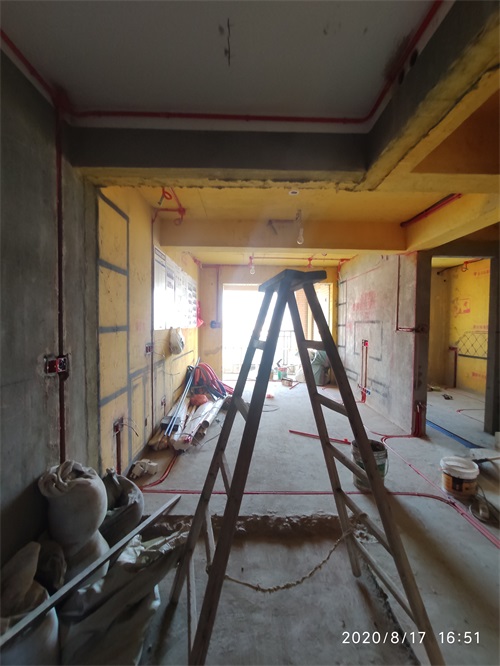

水电施工阶段

发表于 2020-9-19 17:01:29

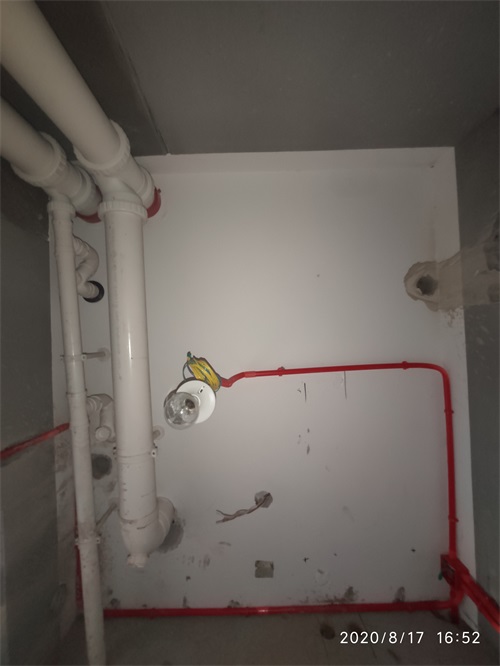

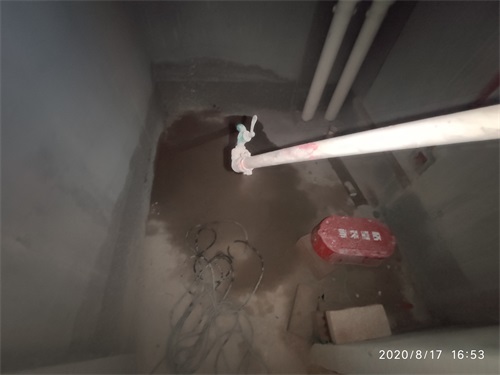

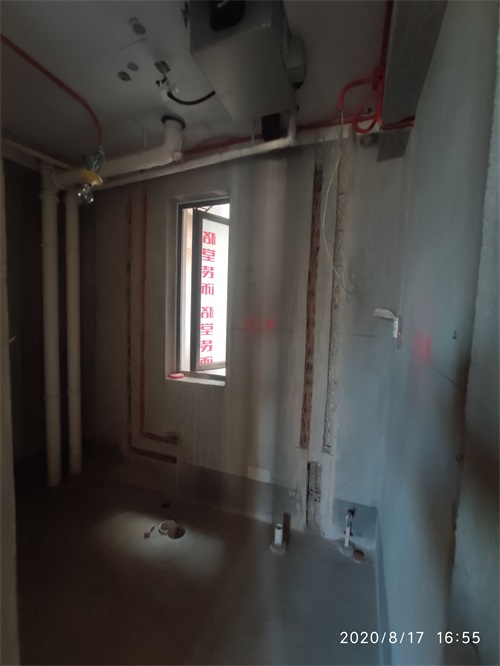

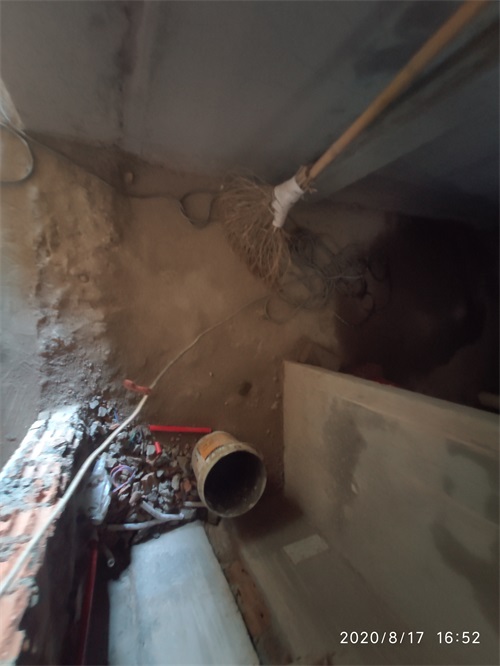

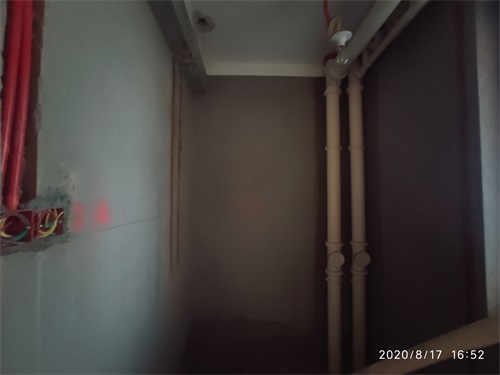

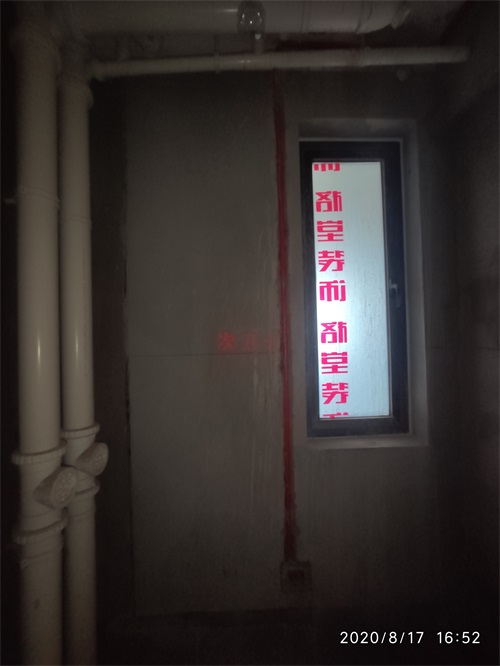

卫生间
