[衢州] 阳光水岸15-2-11#168㎡美式—无处不在的质感与自在

[复制链接]
 楼主| 发表于 2019-11-23 14:47:47 | 显示全部楼层

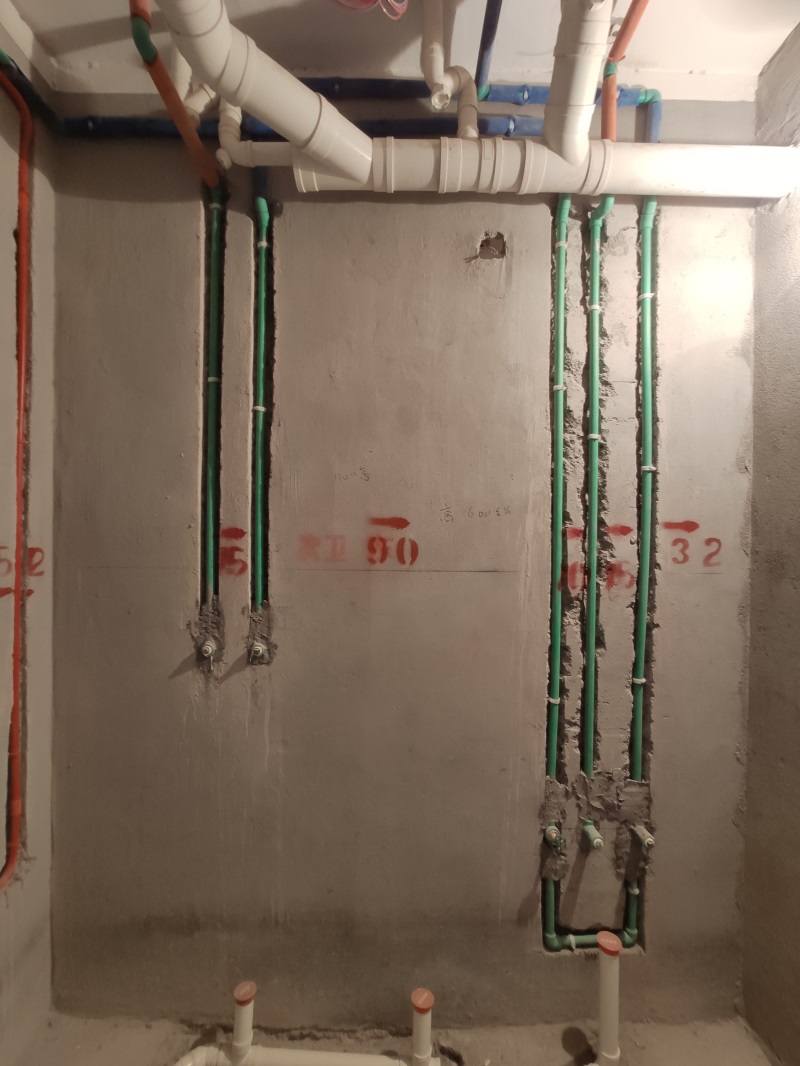

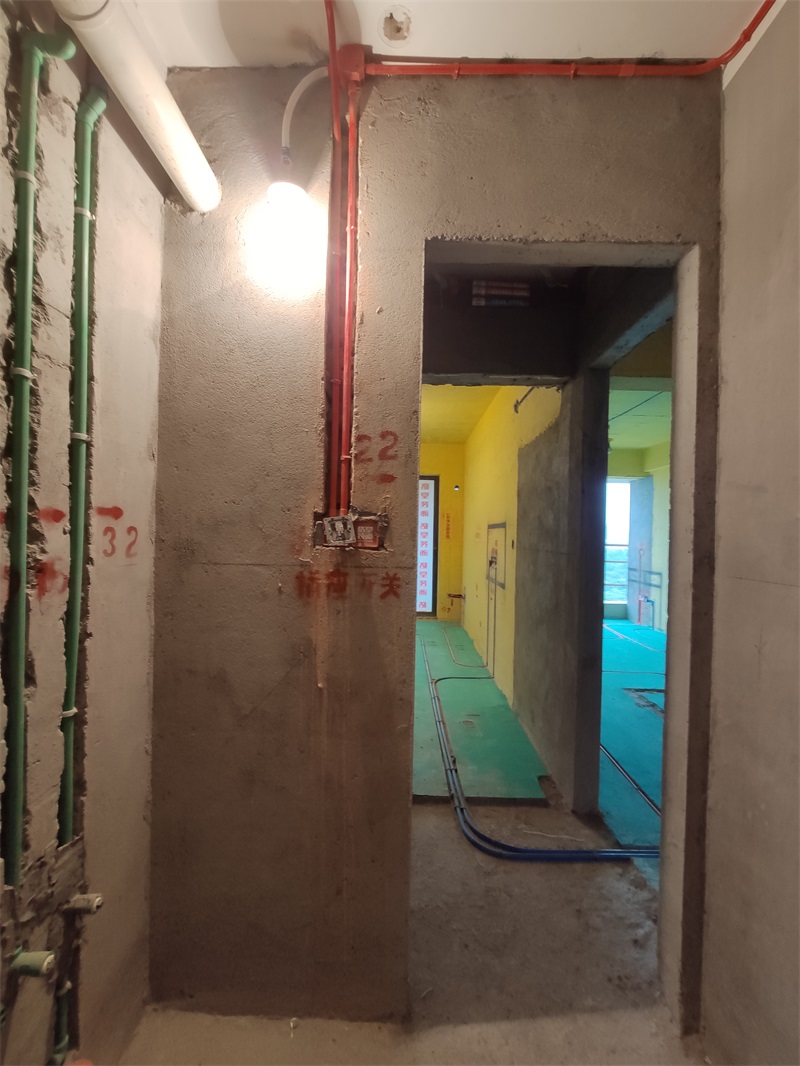

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:48:20 | 显示全部楼层

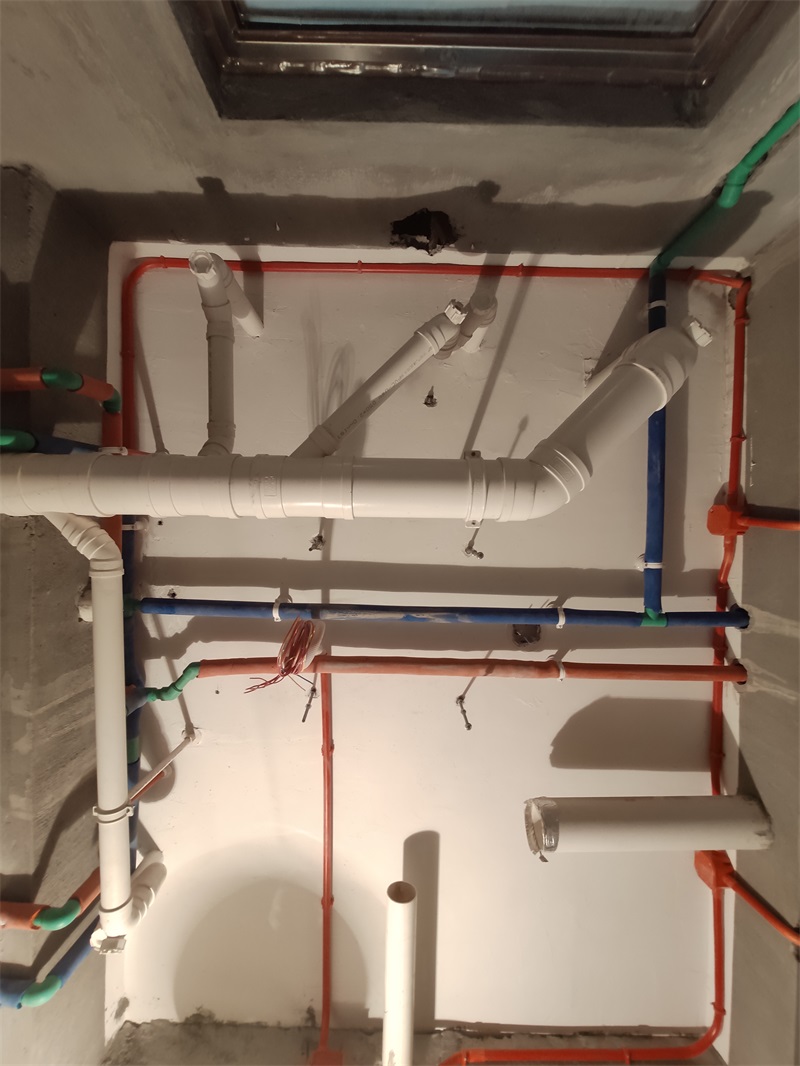

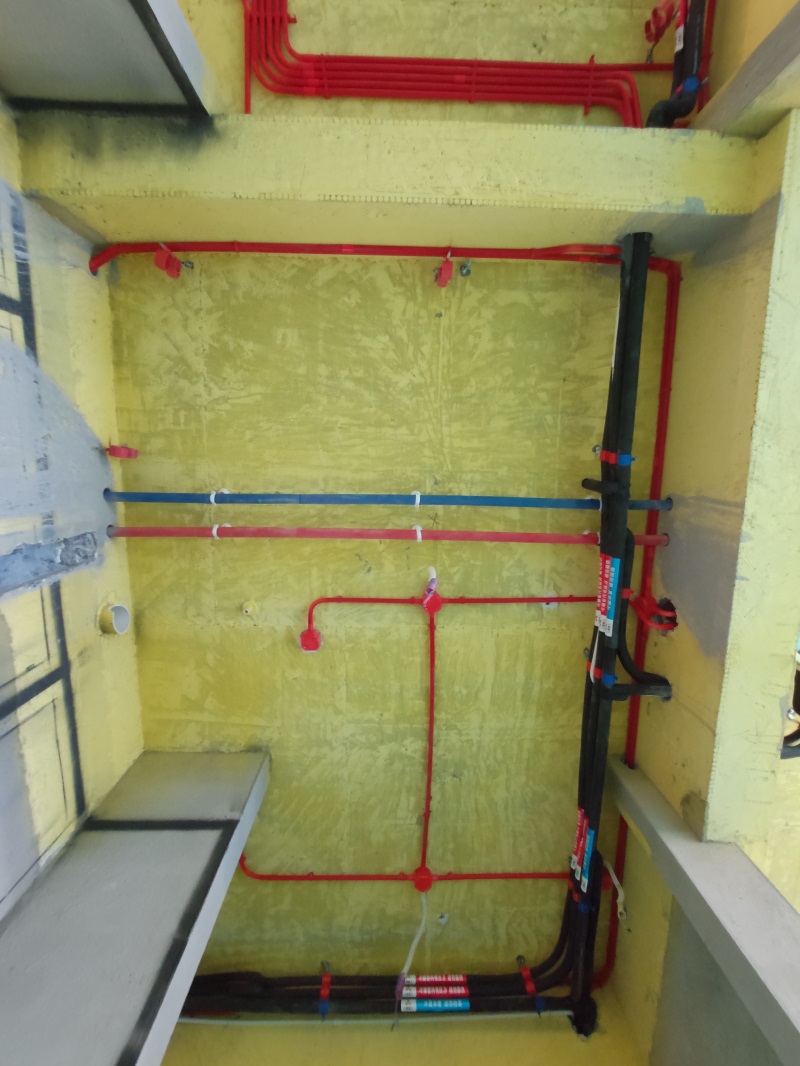

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头







回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:50:11 | 显示全部楼层

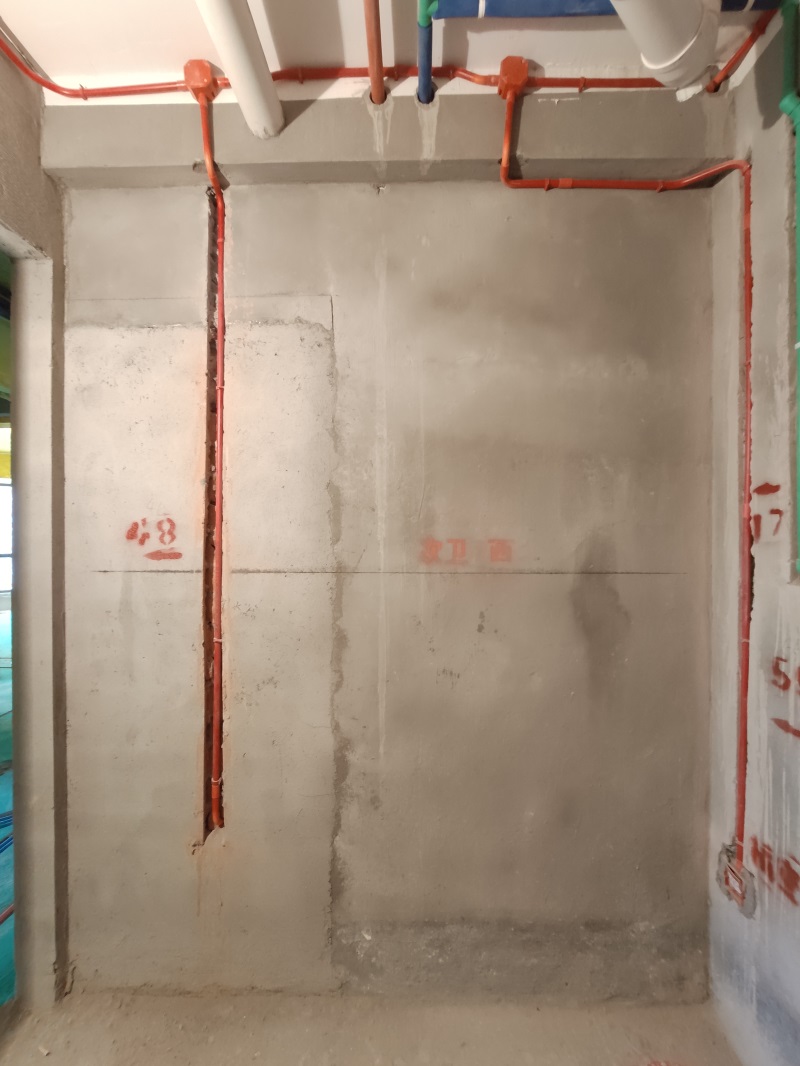

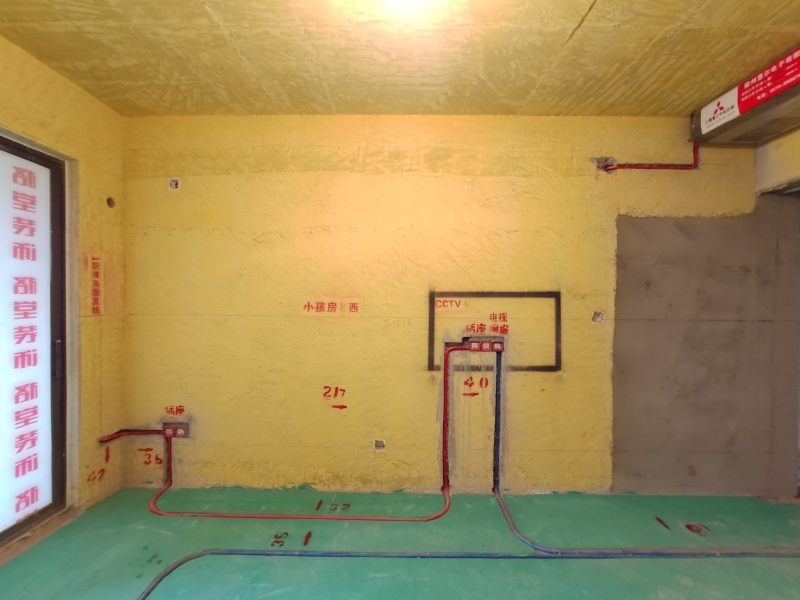

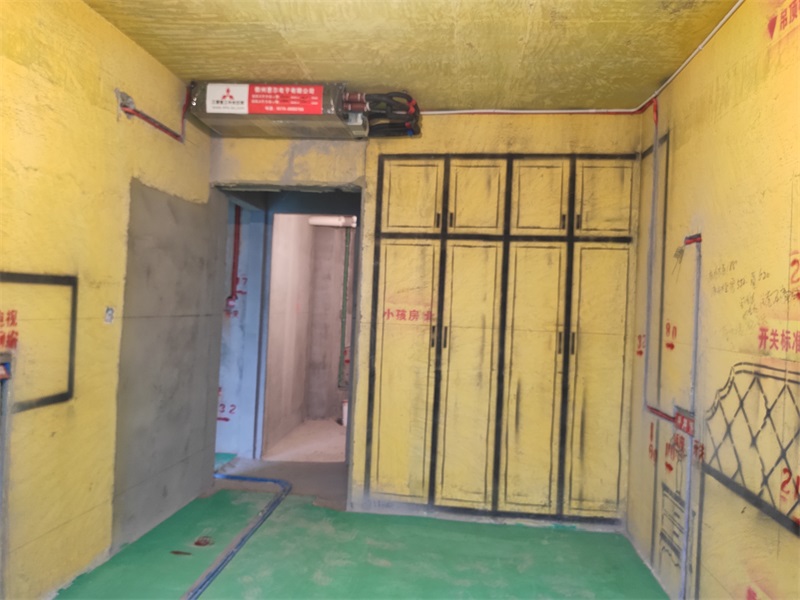

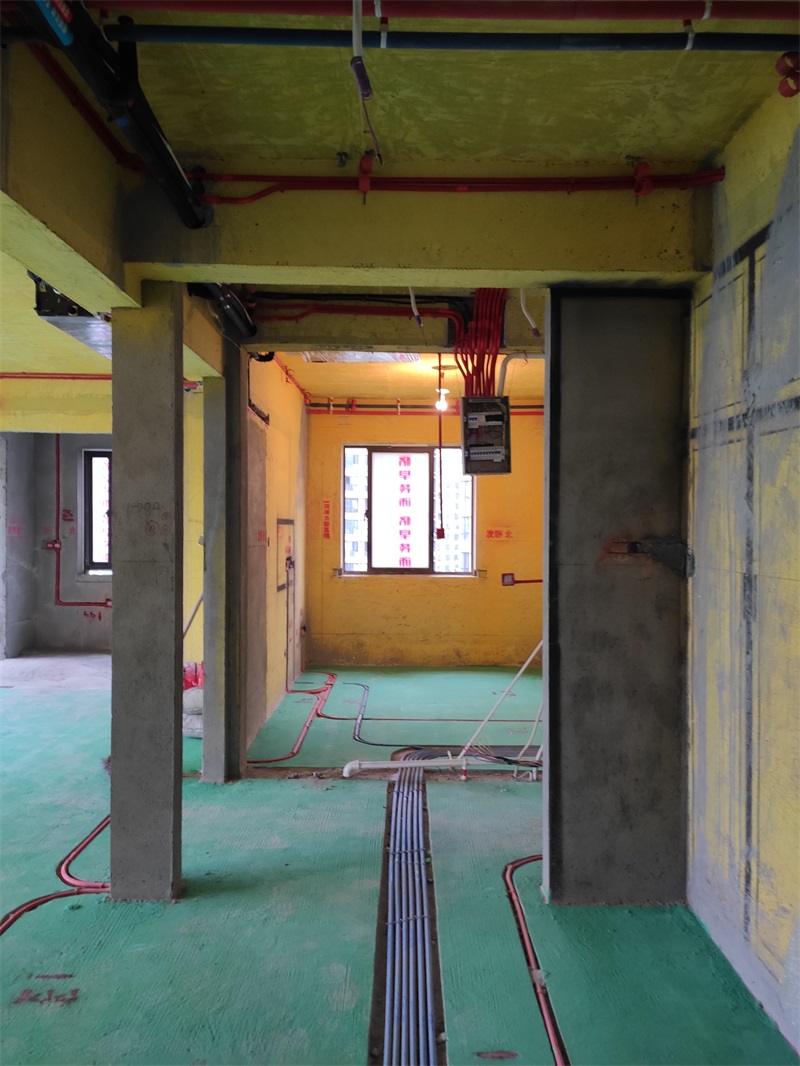

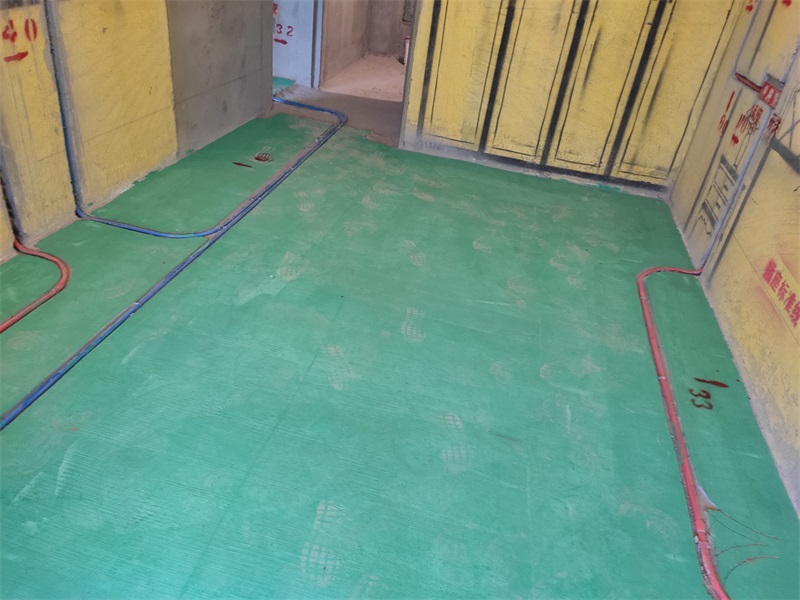

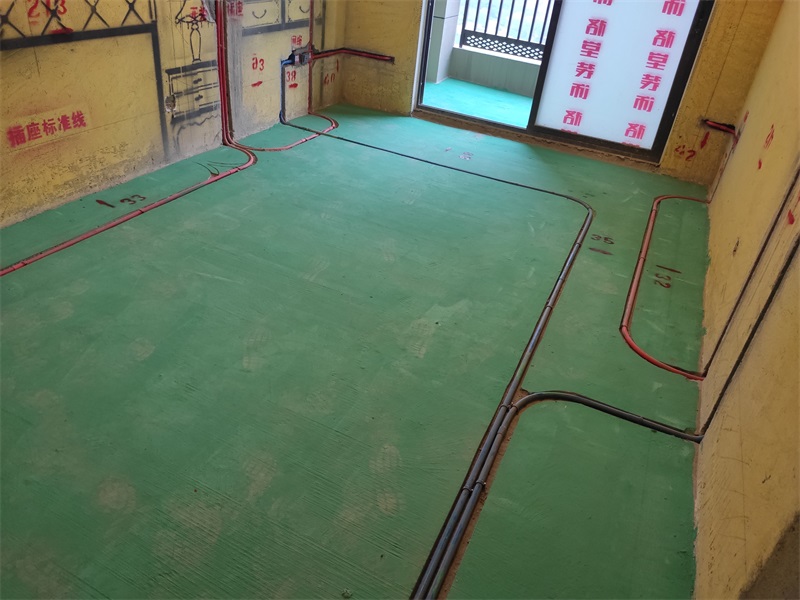

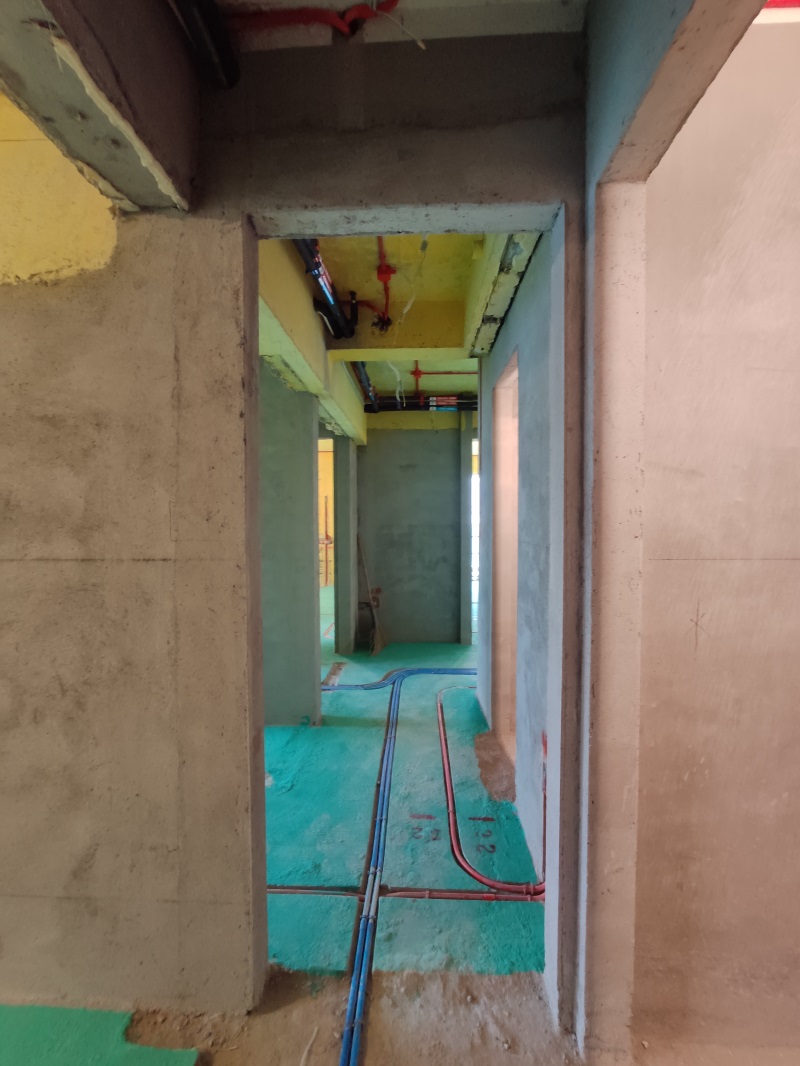

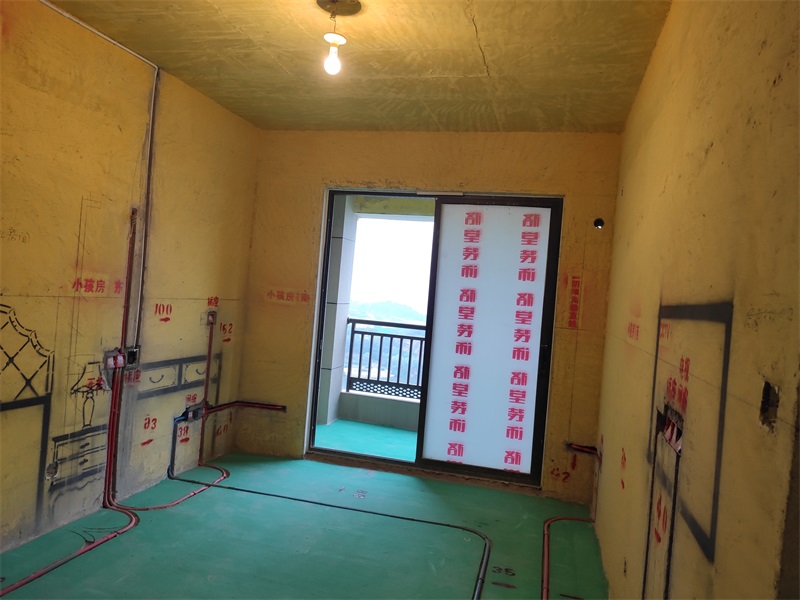

红色线管代表强电，蓝色线管代表弱电

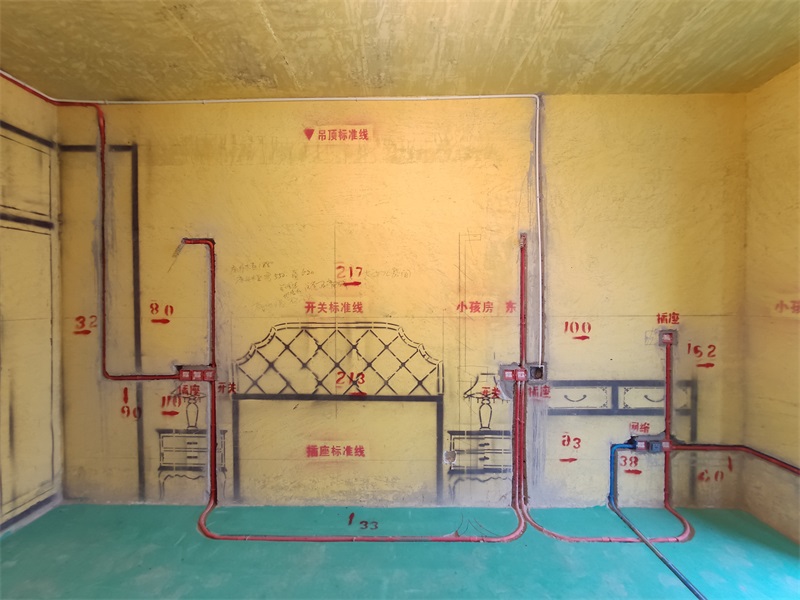

床头柜插座:80cm(护墙板和客户特殊要求的根据实际调整)




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:51:37 | 显示全部楼层

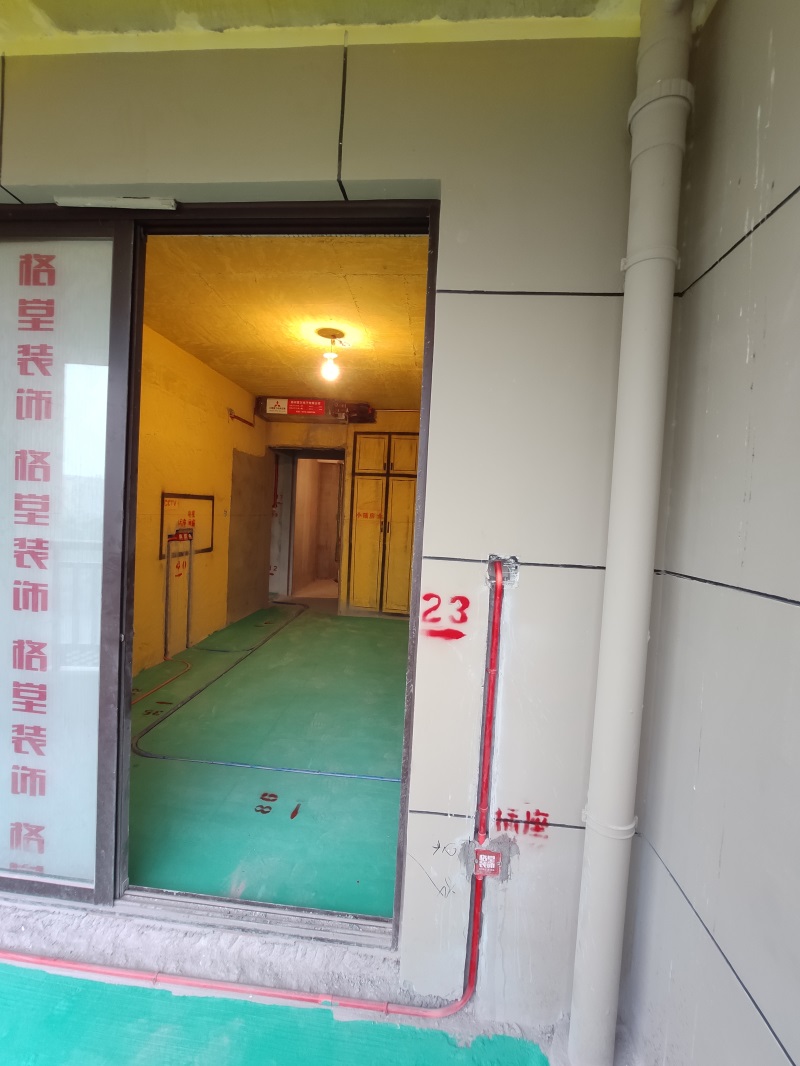

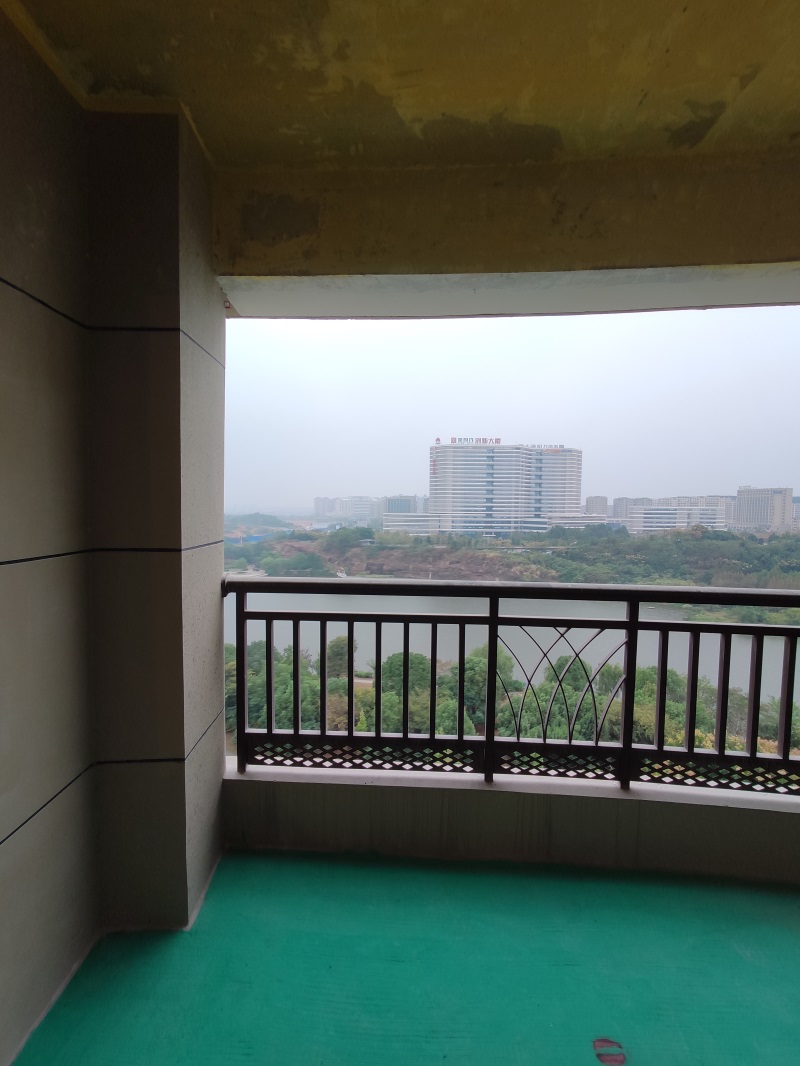

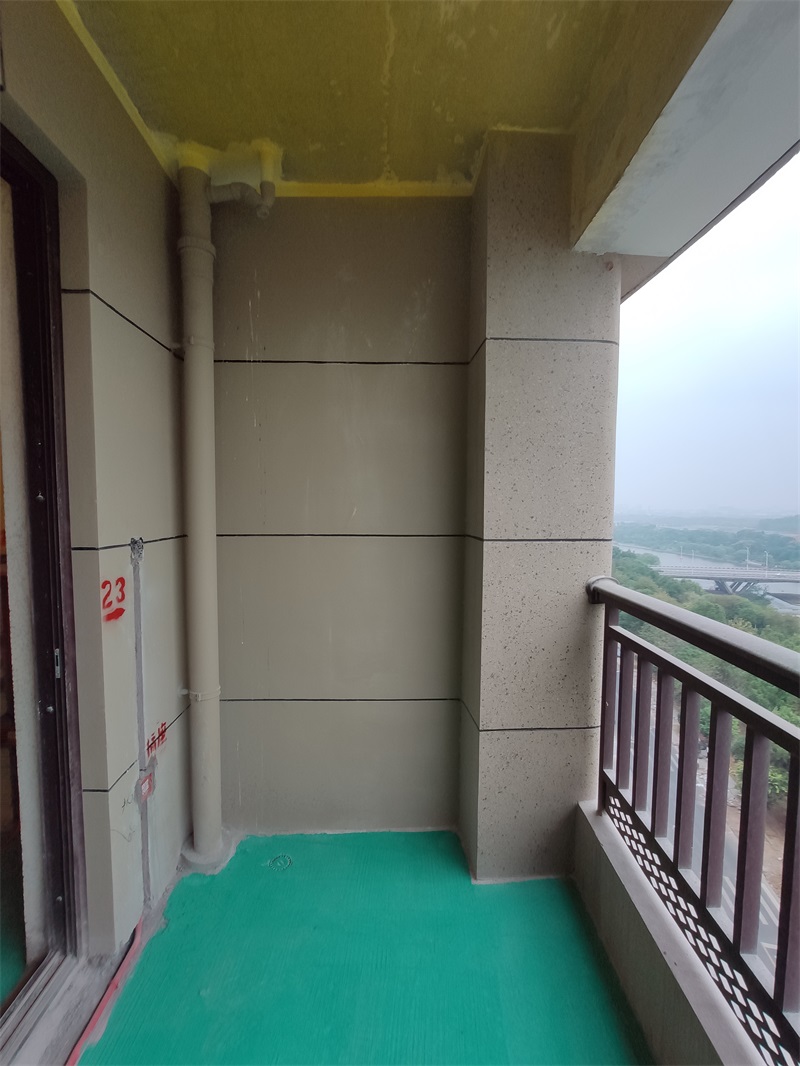

阳台



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:52:07 | 显示全部楼层

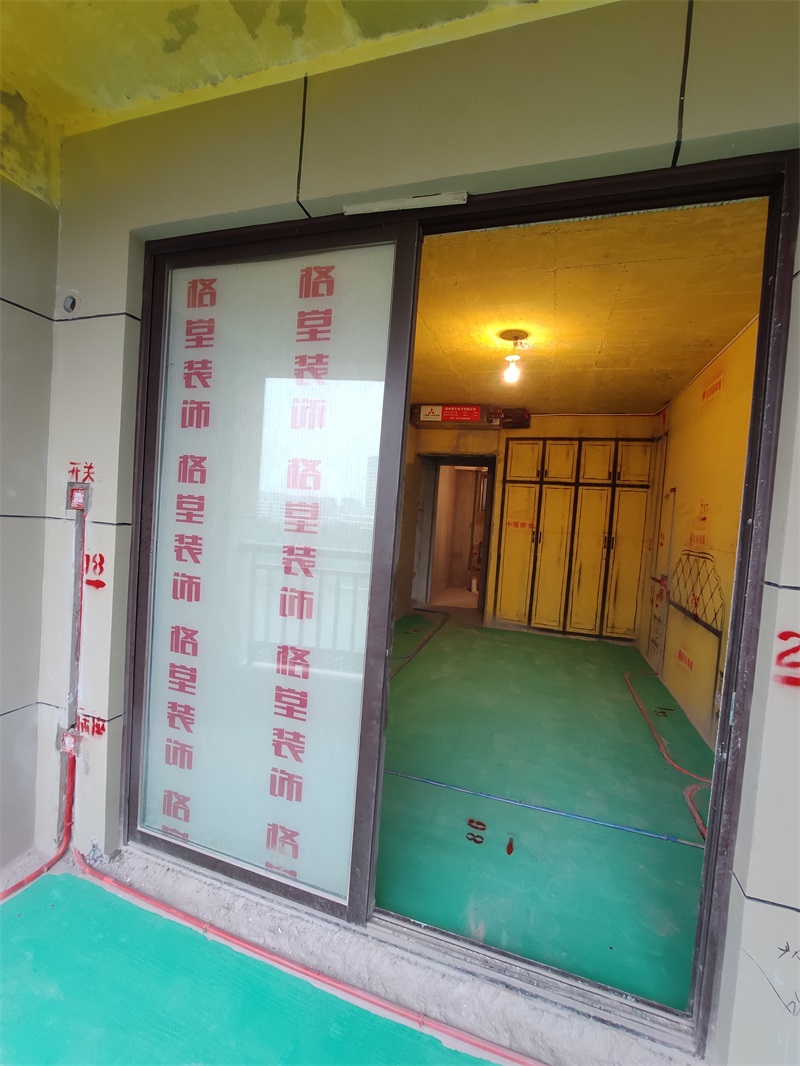

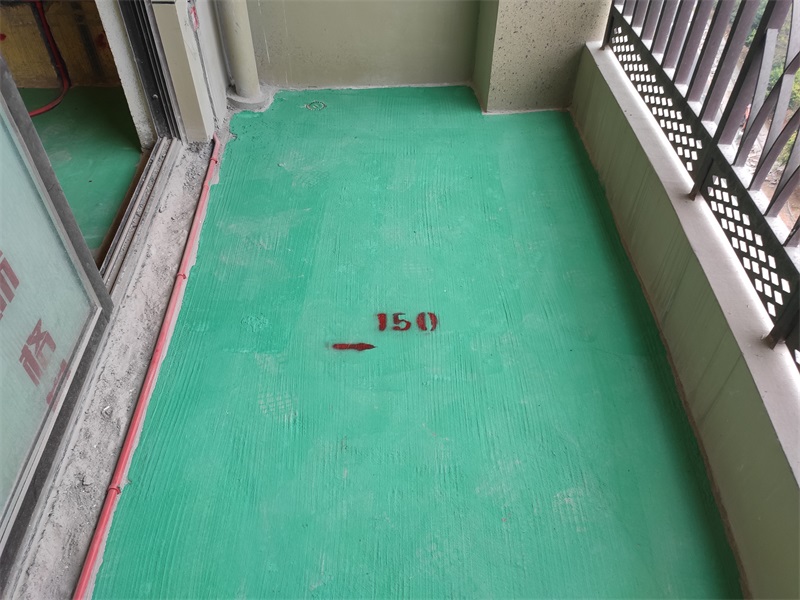

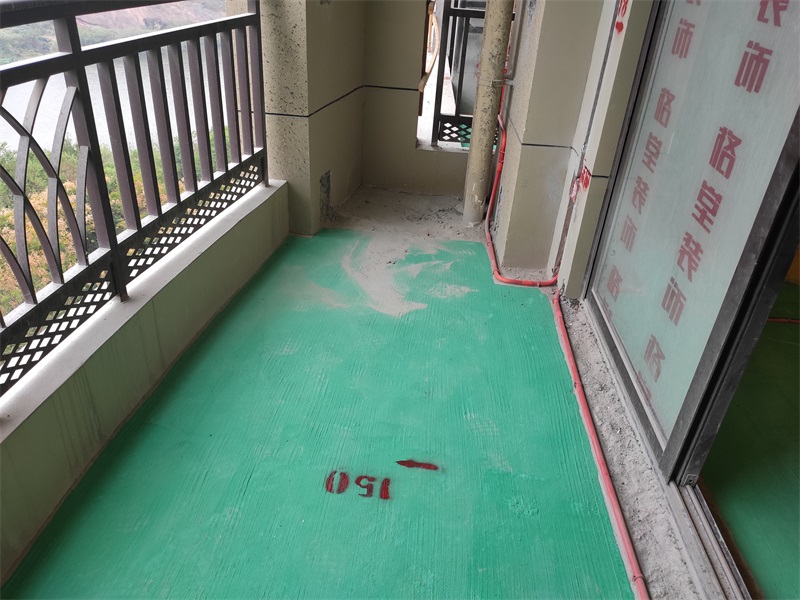

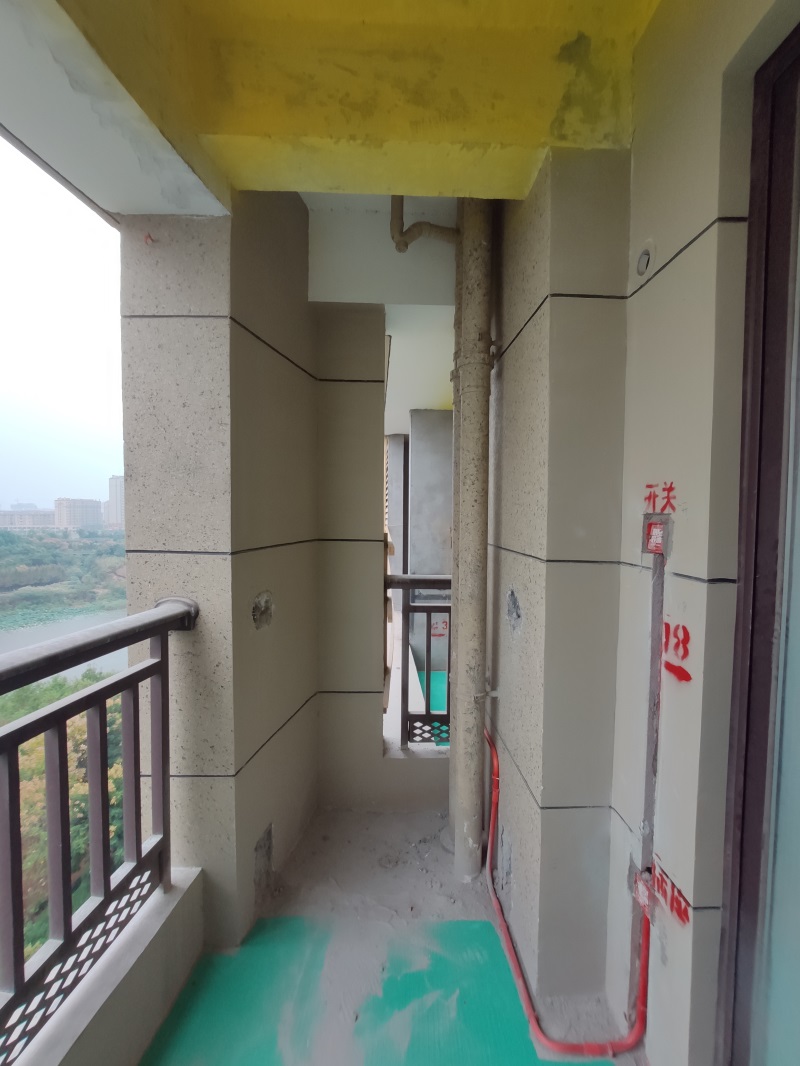

阳台线路布置





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:52:51 | 显示全部楼层

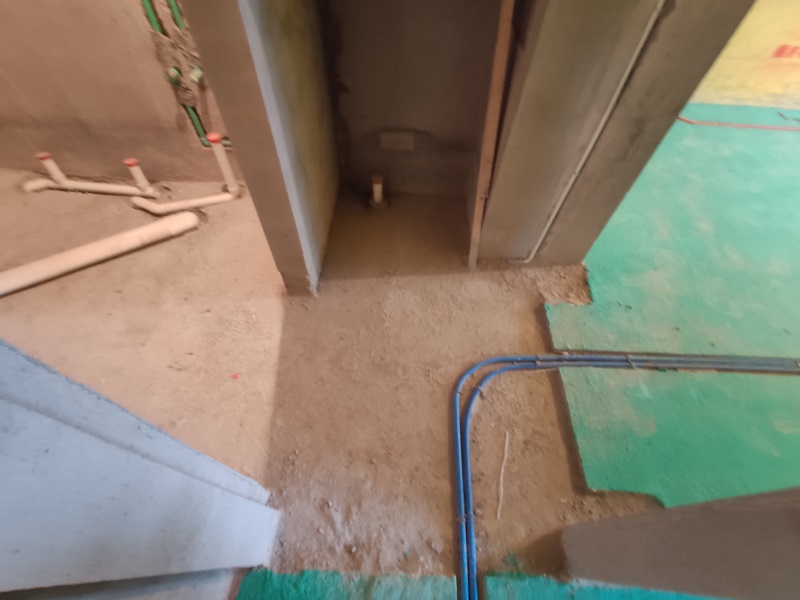

干区





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:53:46 | 显示全部楼层

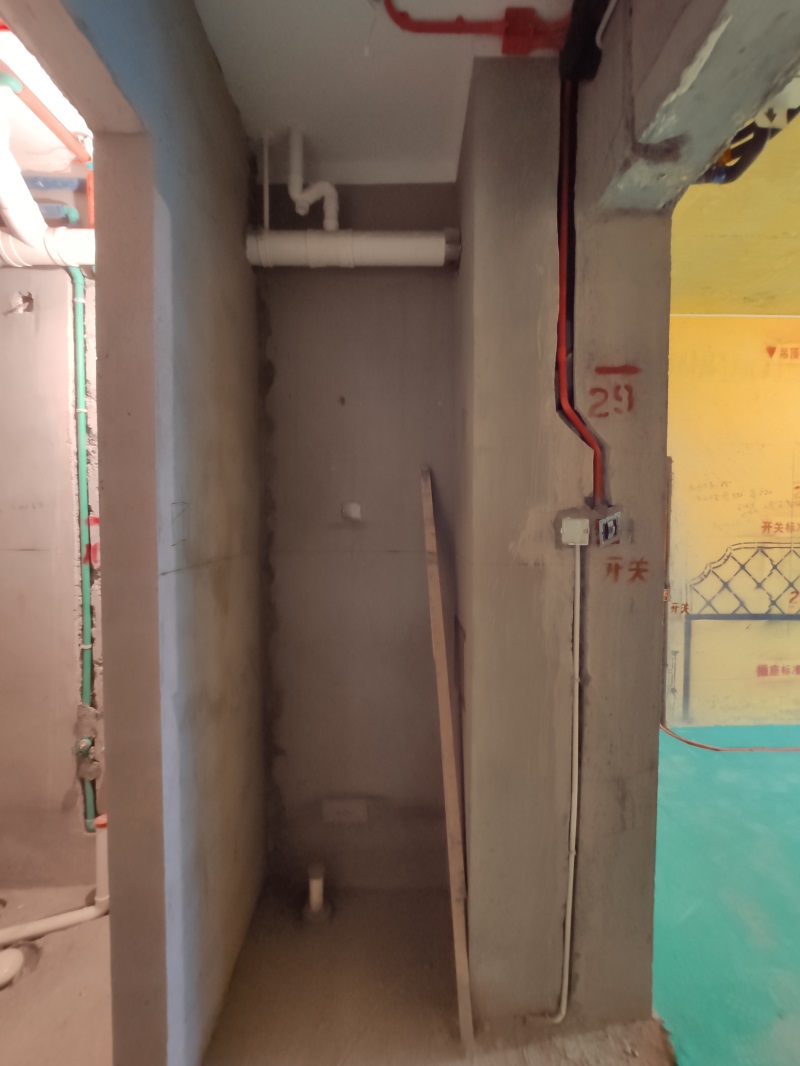

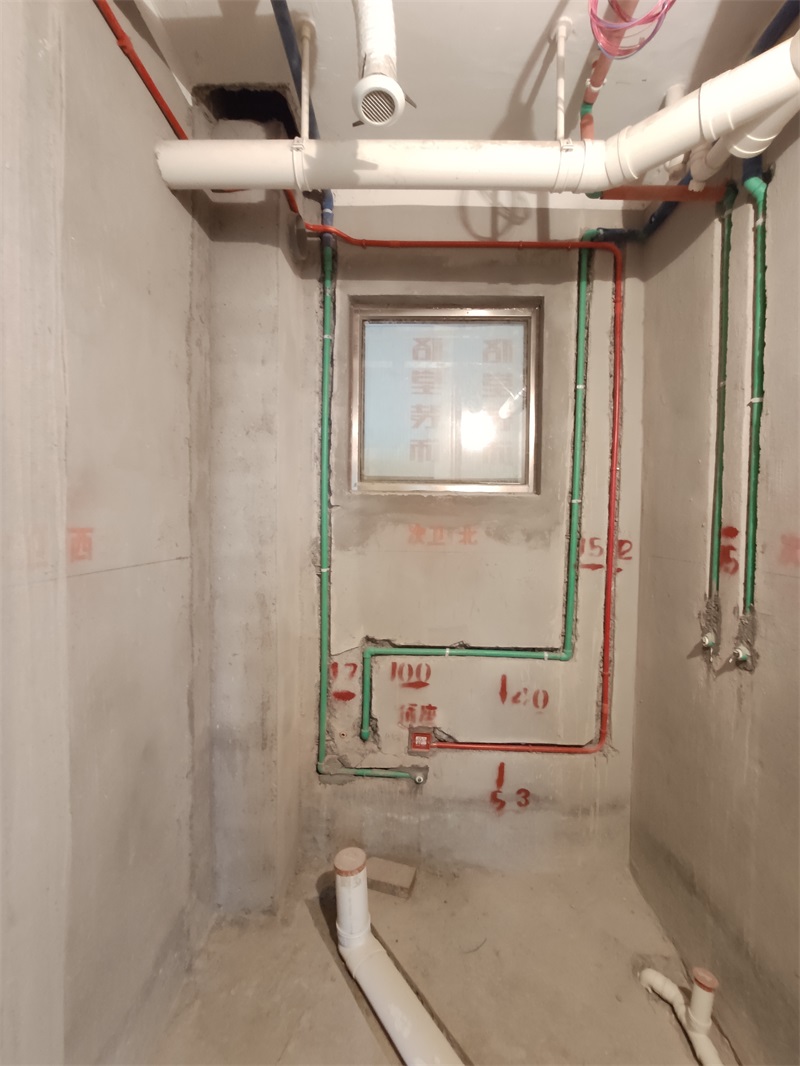

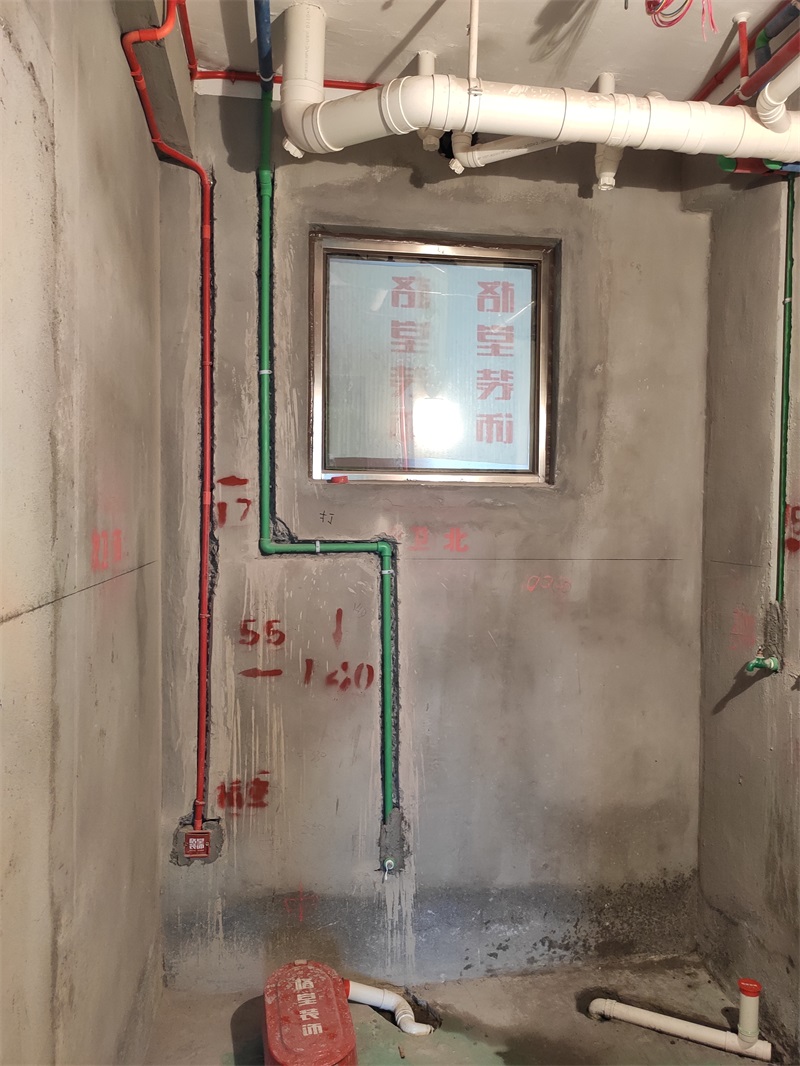

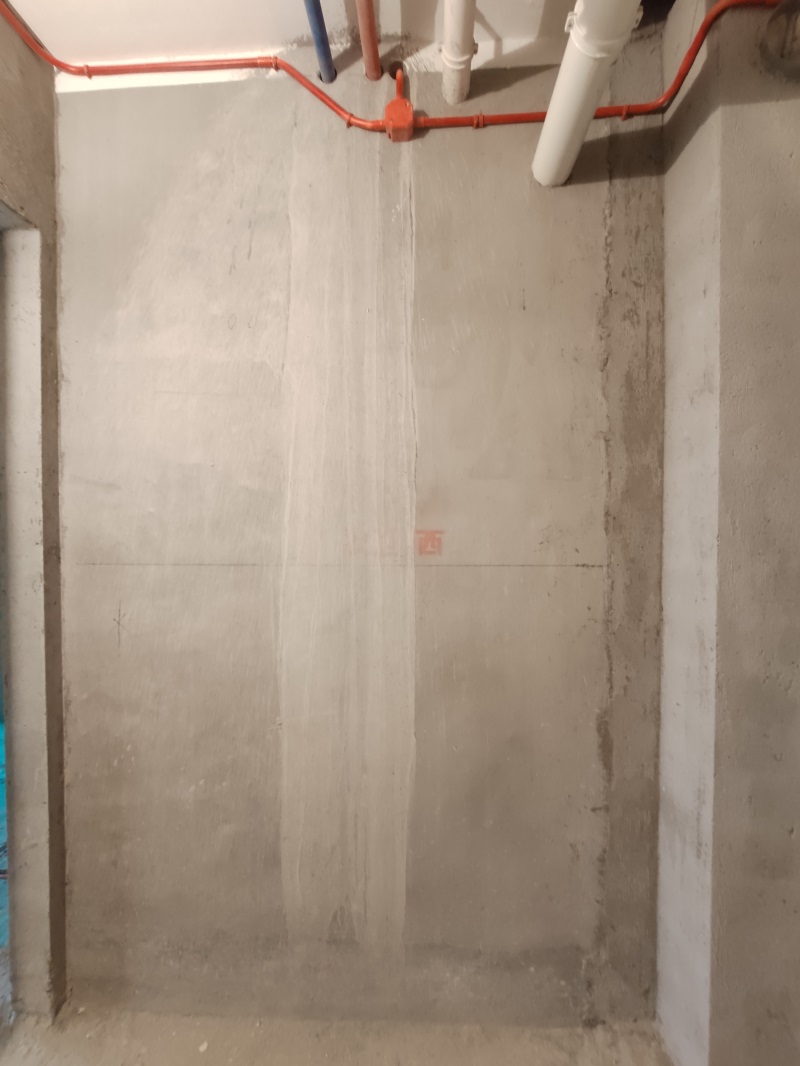

卫生间水管线路布置




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:55:12 | 显示全部楼层

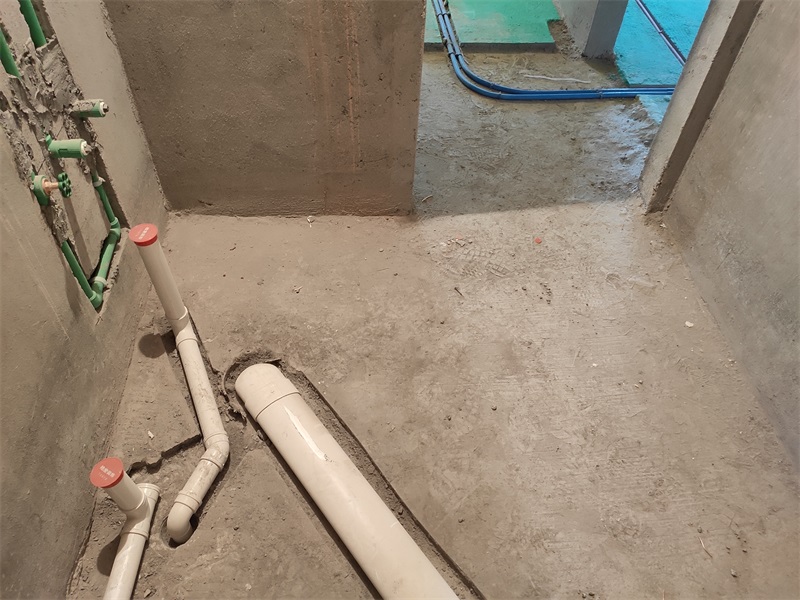

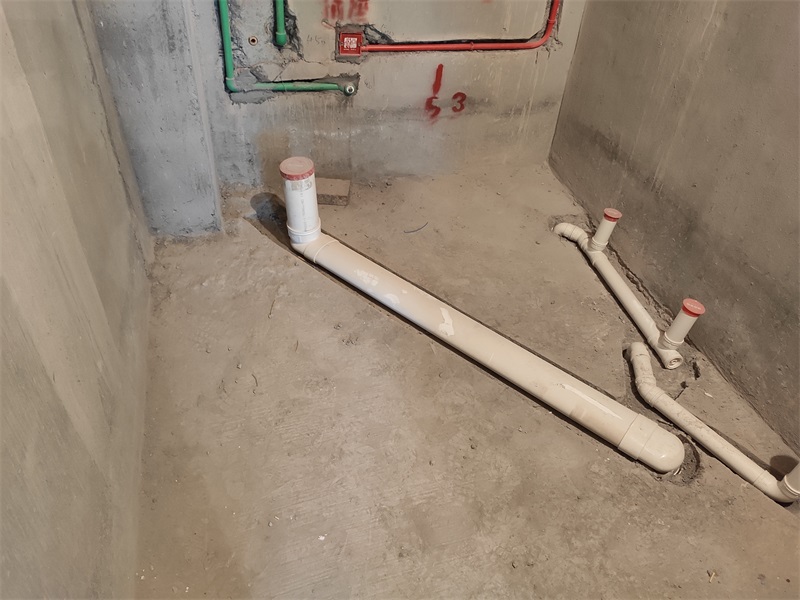

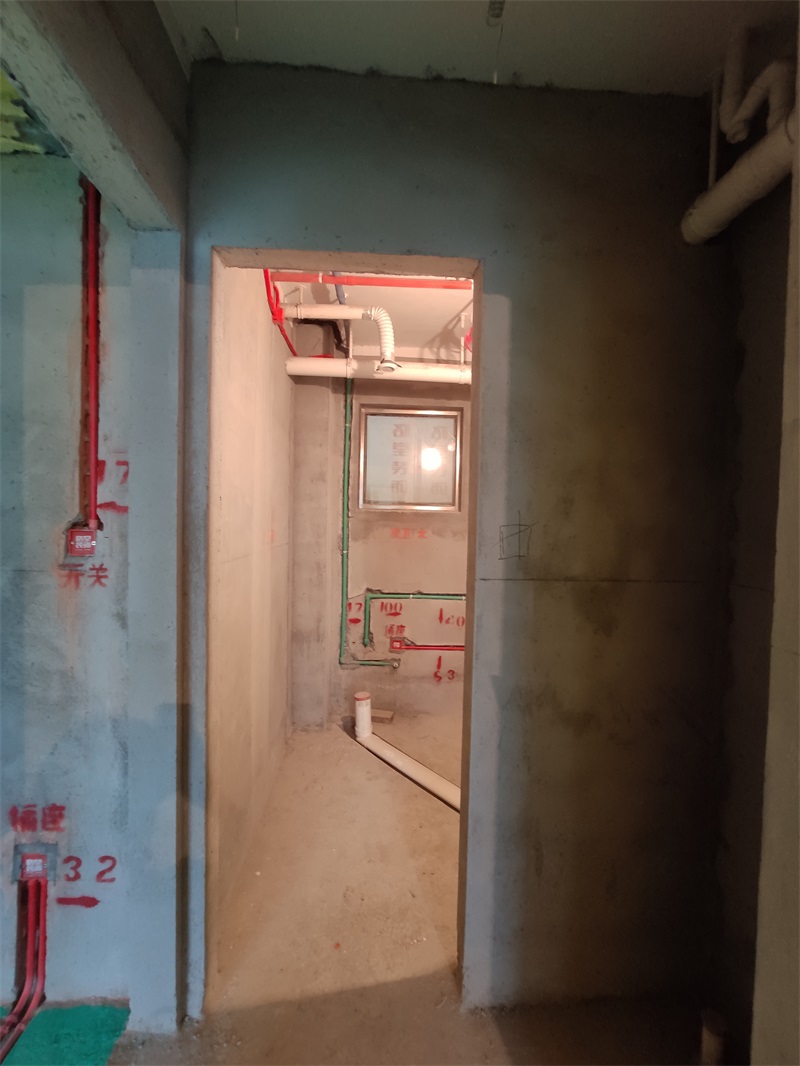

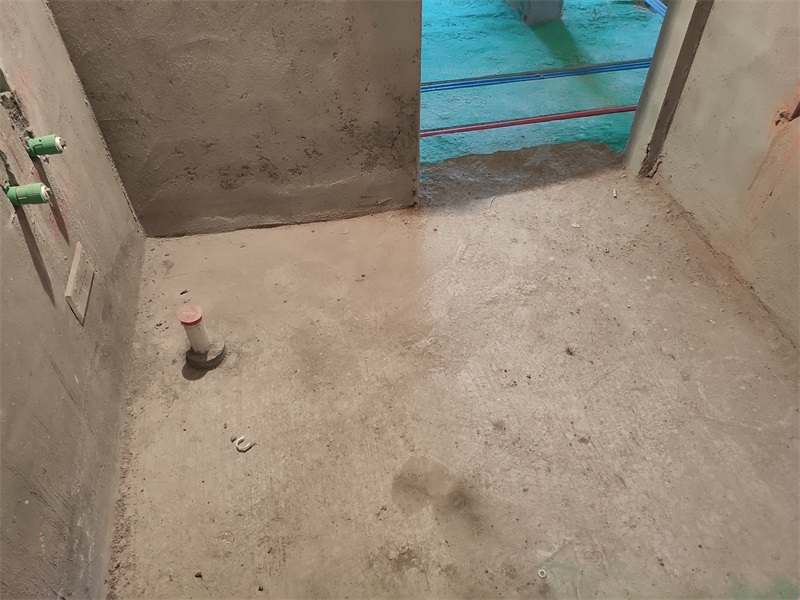

卫生间

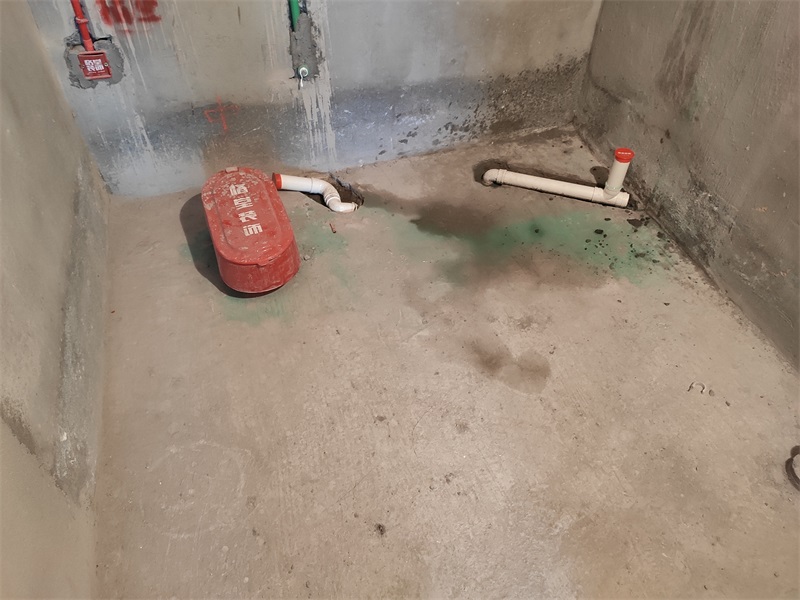

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)



线路布置横平竖直，符合施工规范


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:56:37 | 显示全部楼层

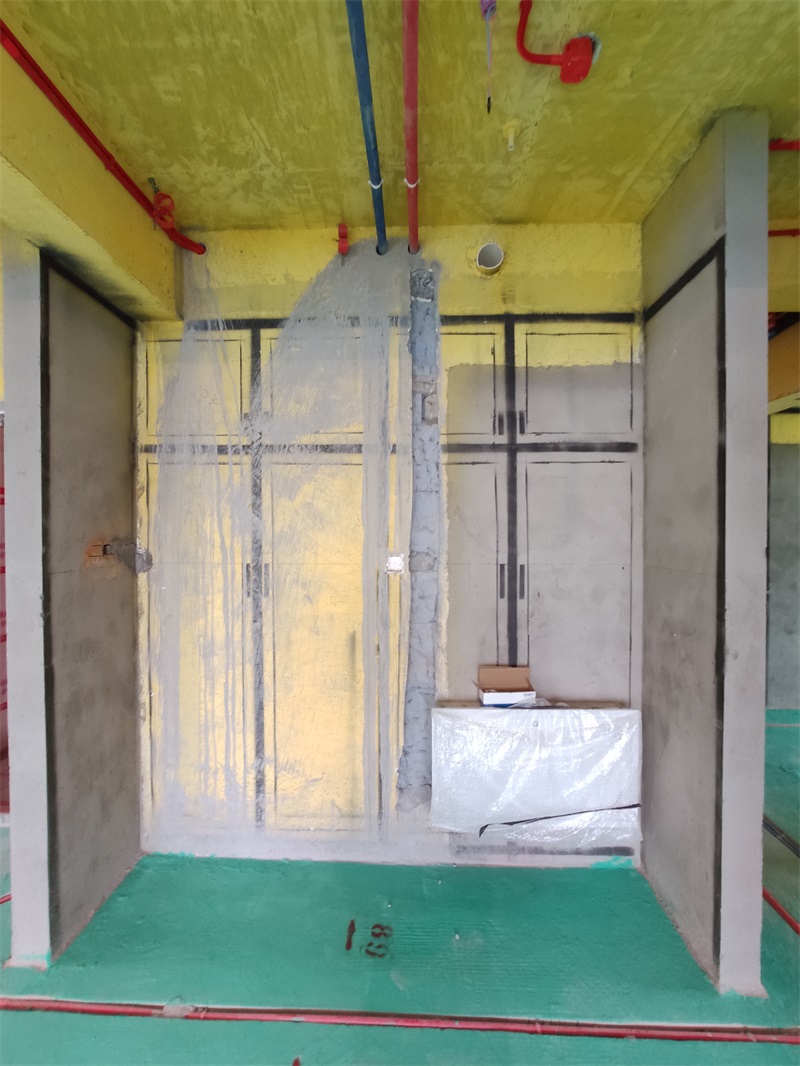

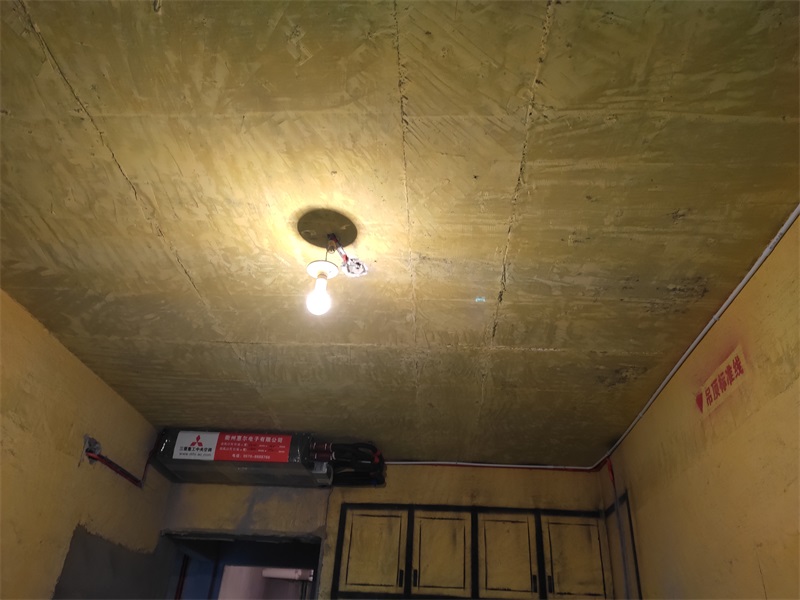

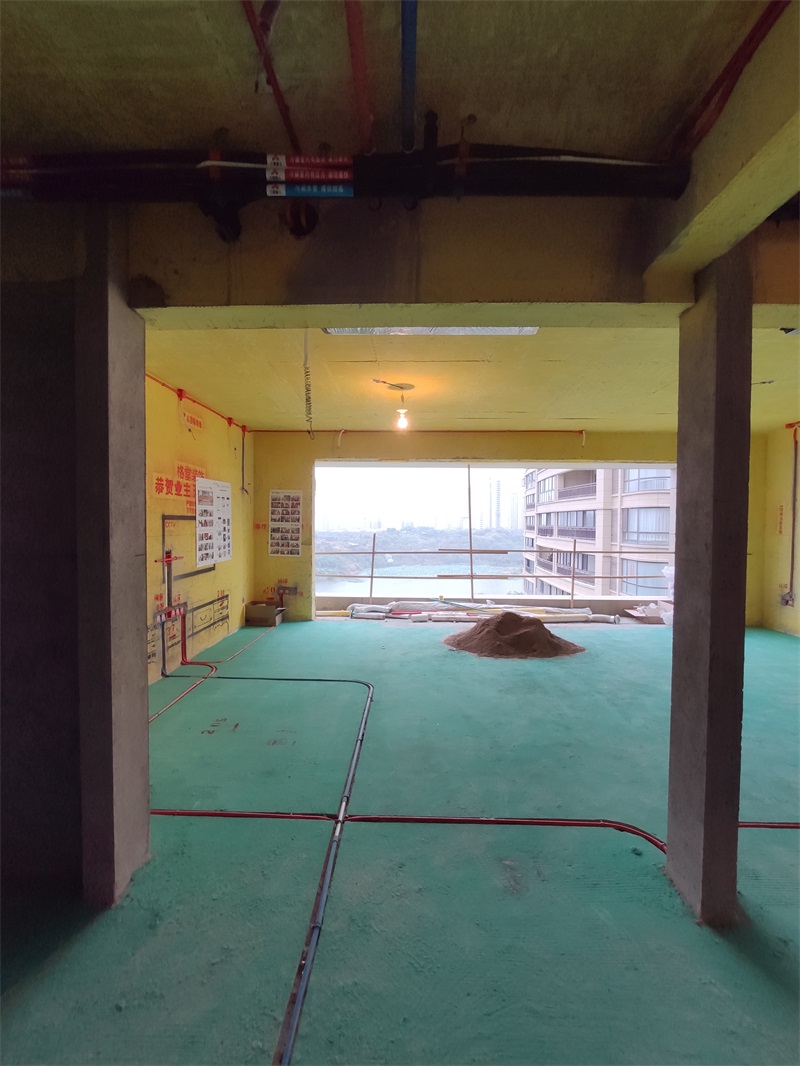

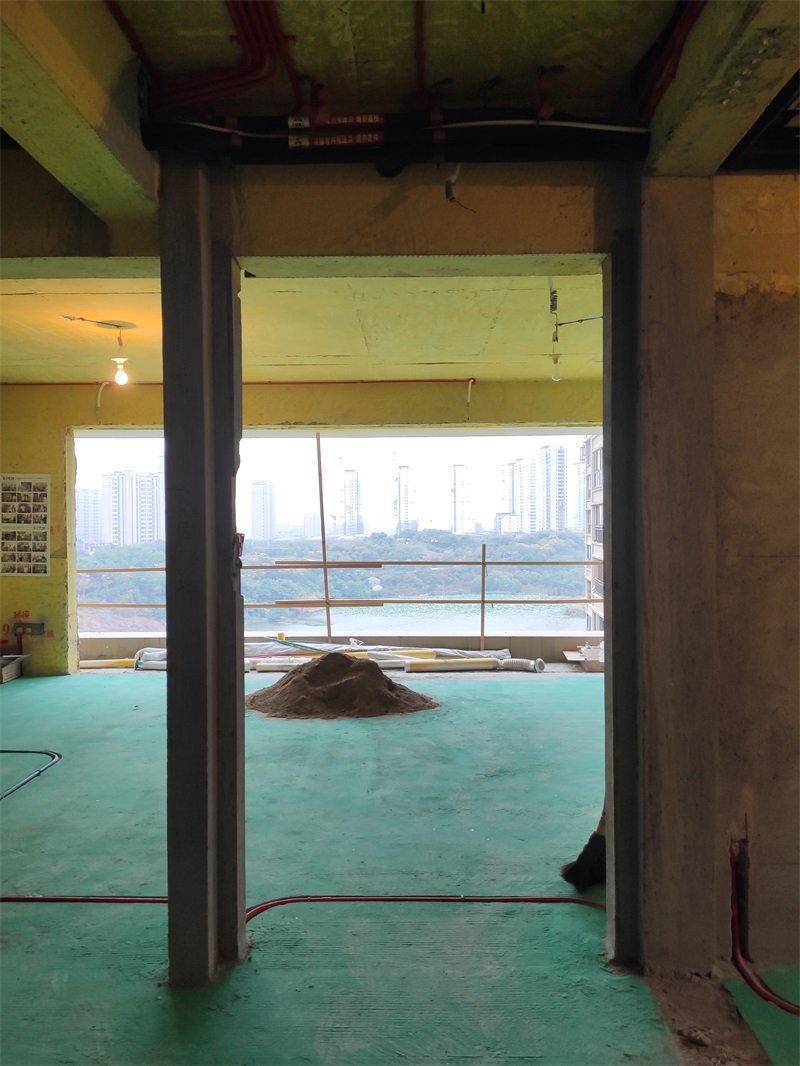

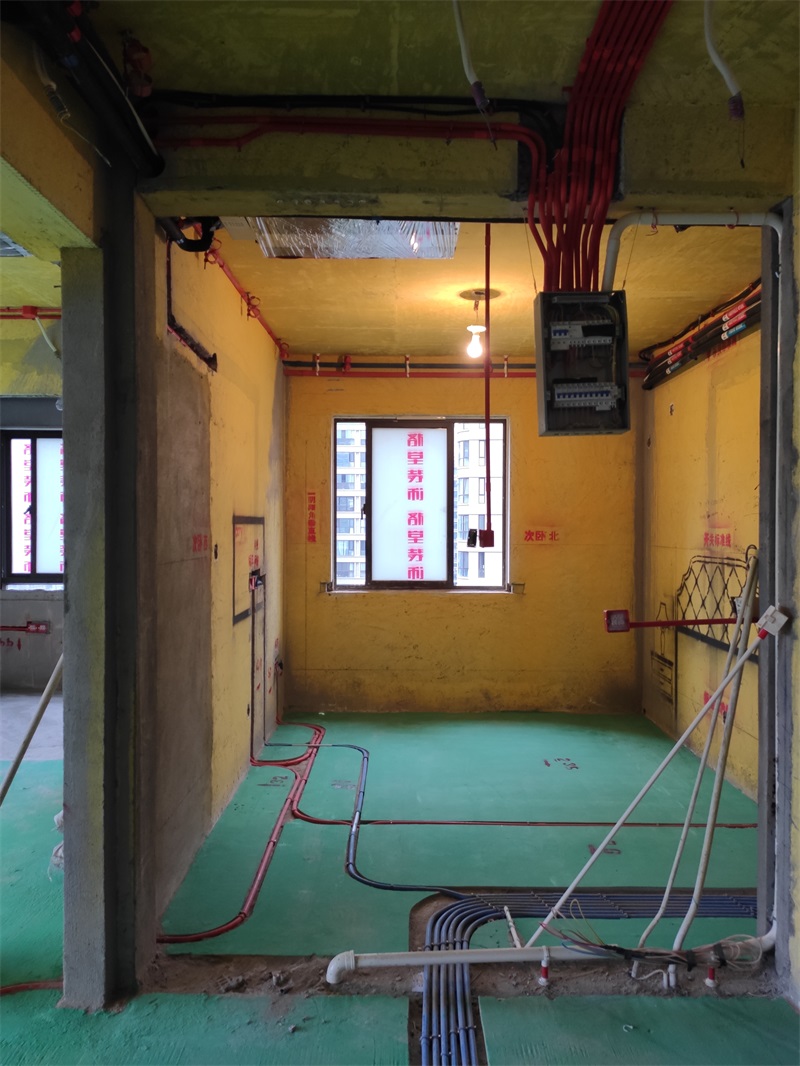

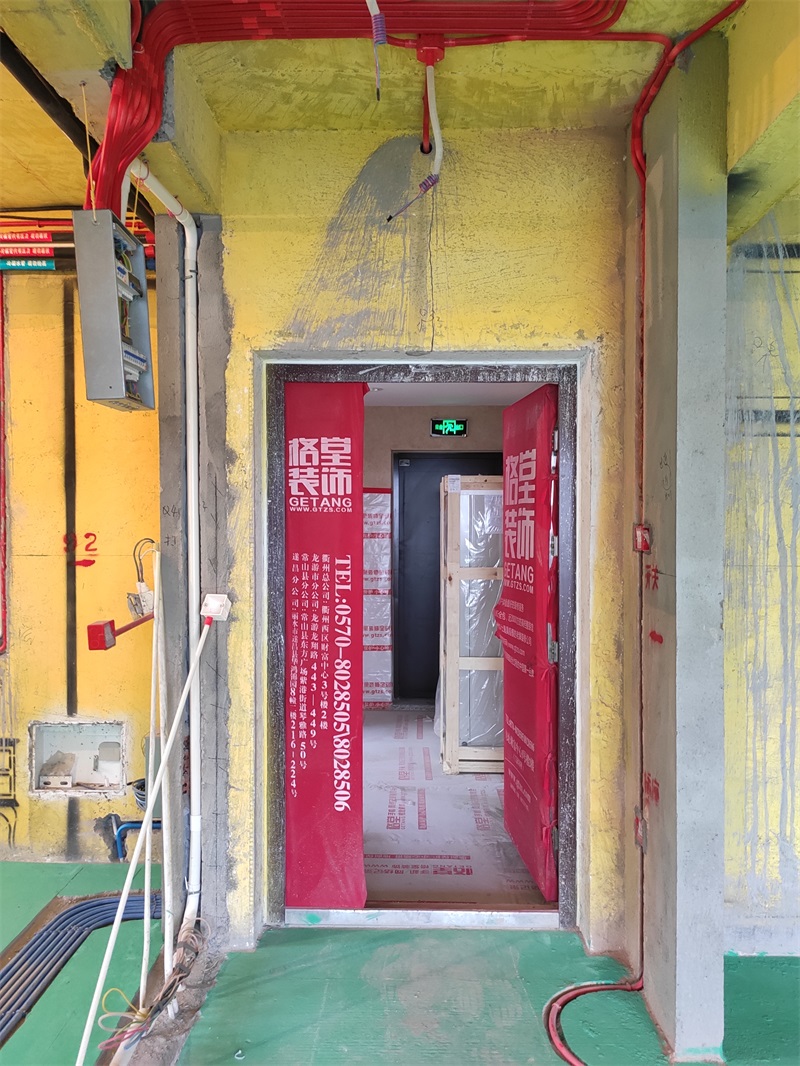

水电施工结束





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:57:41 | 显示全部楼层

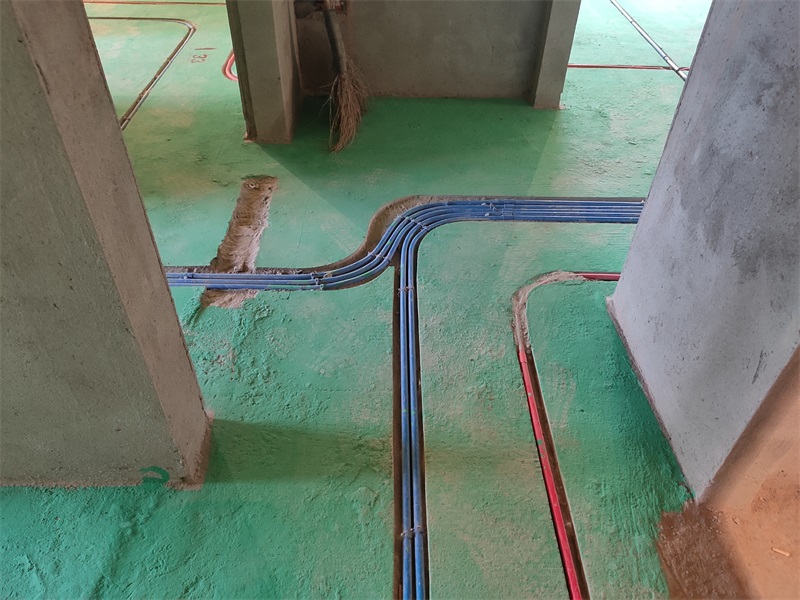

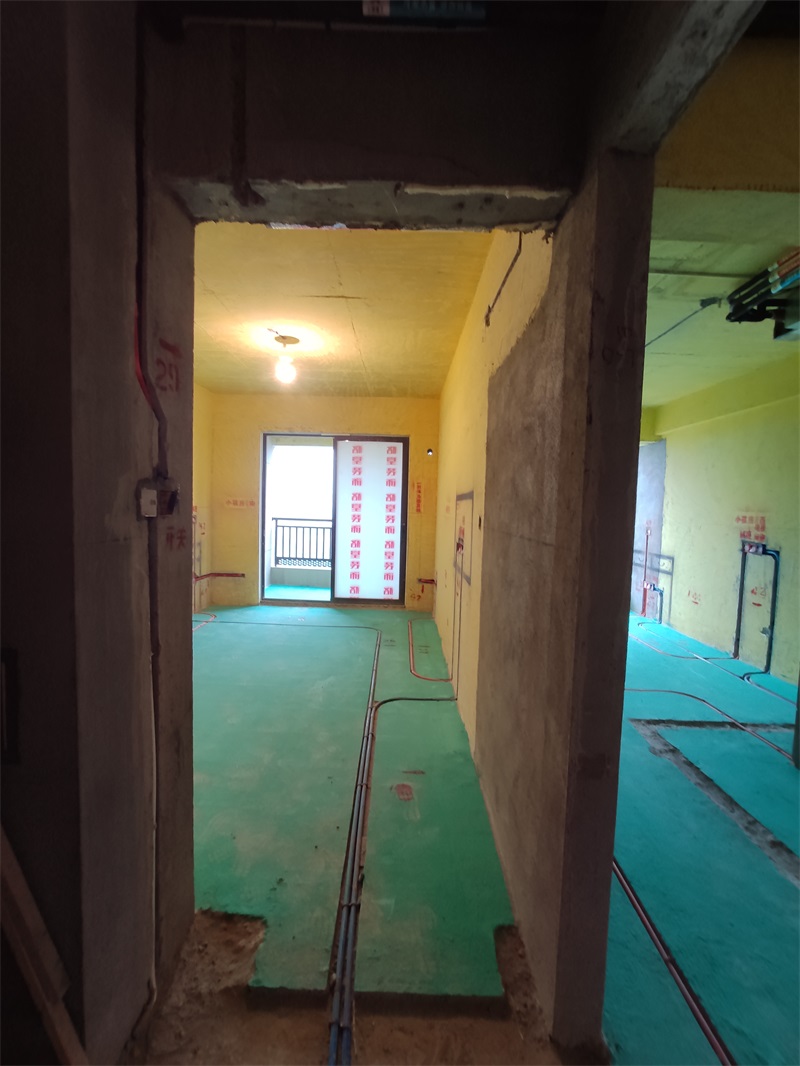

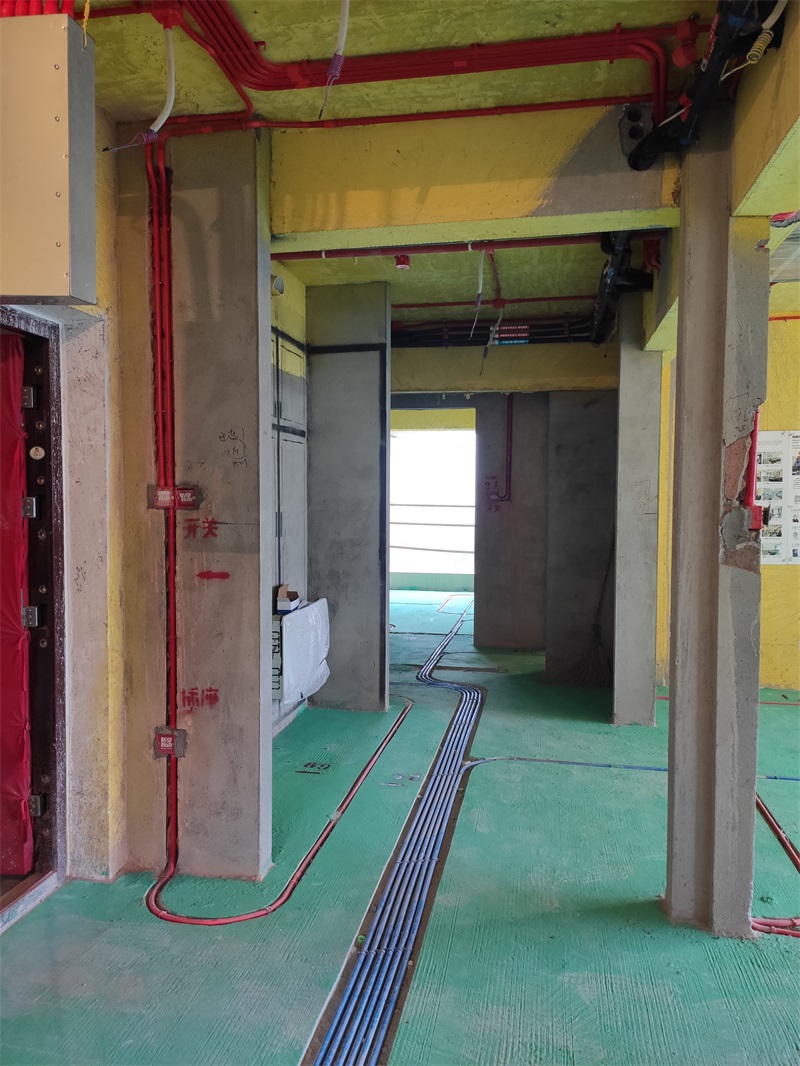

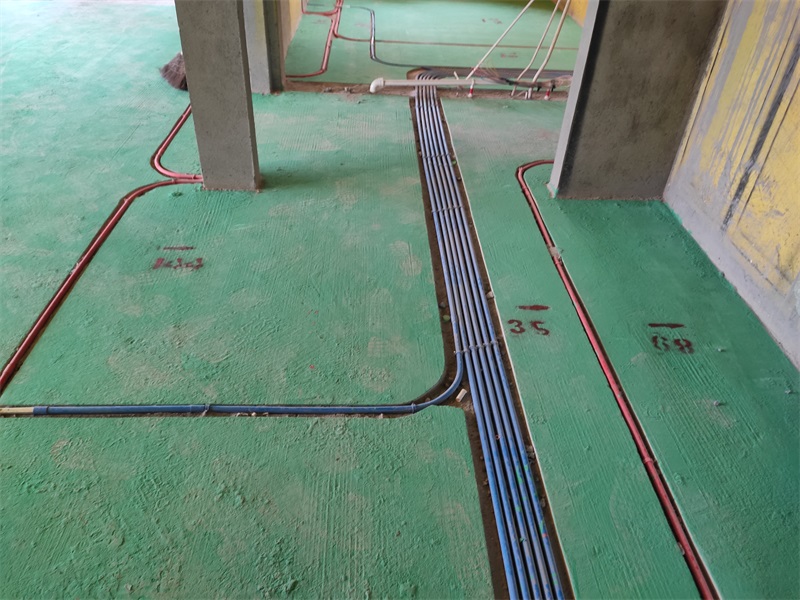

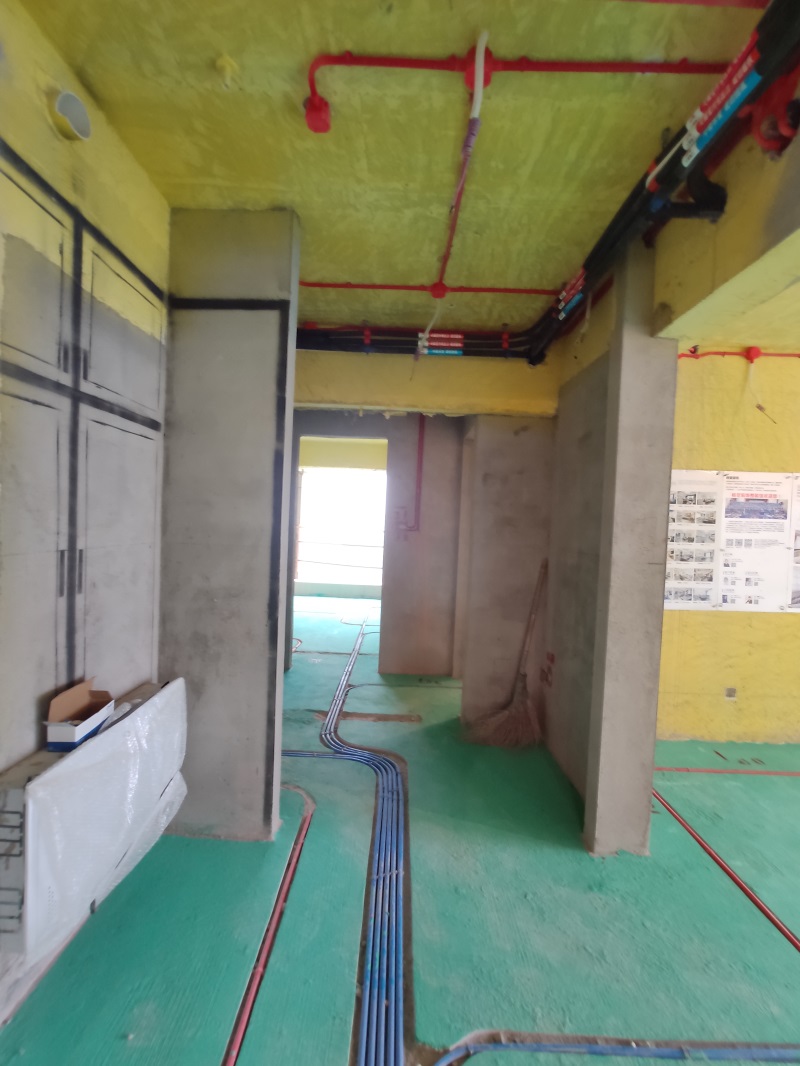

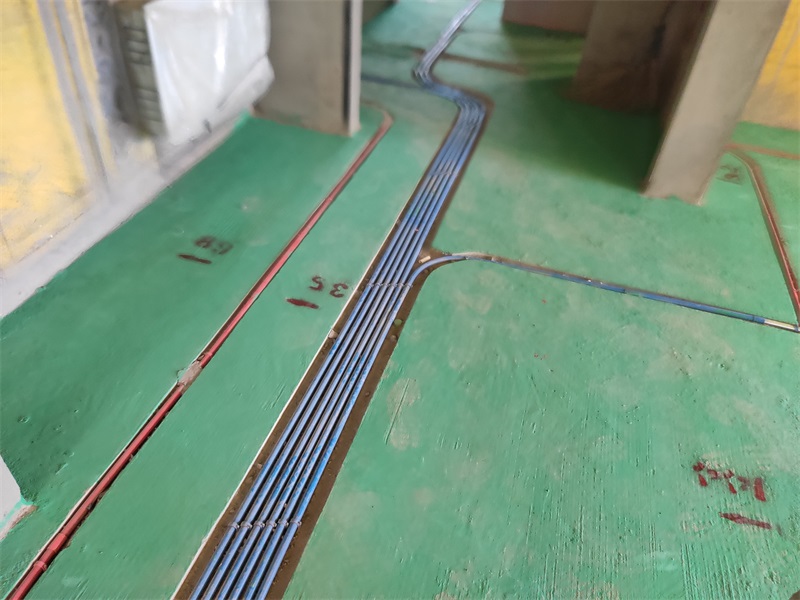

红色线管代表强电，蓝色线管代表弱电





回复 支持 反对

使用道具 举报
