[衢州] 阳光水岸15-2-11#168㎡美式—无处不在的质感与自在

[复制链接]
 楼主| 发表于 2019-11-23 13:45:46 | 显示全部楼层

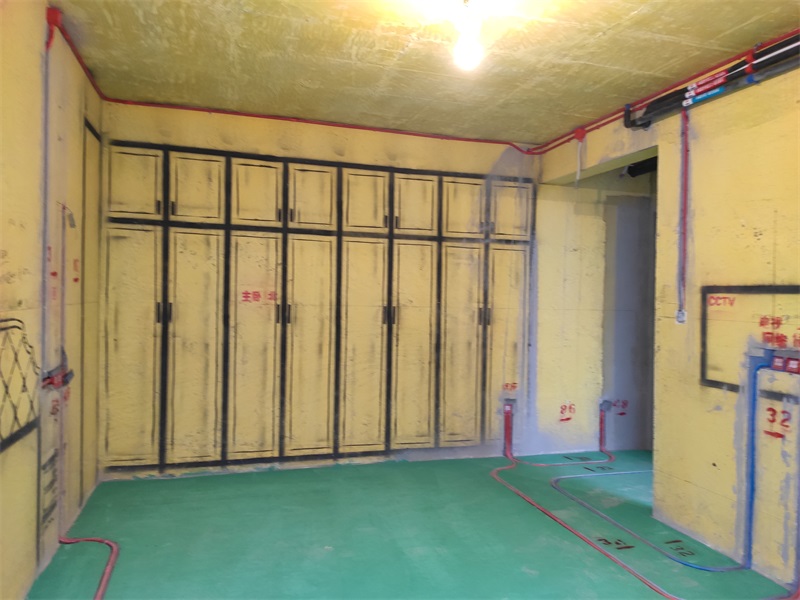

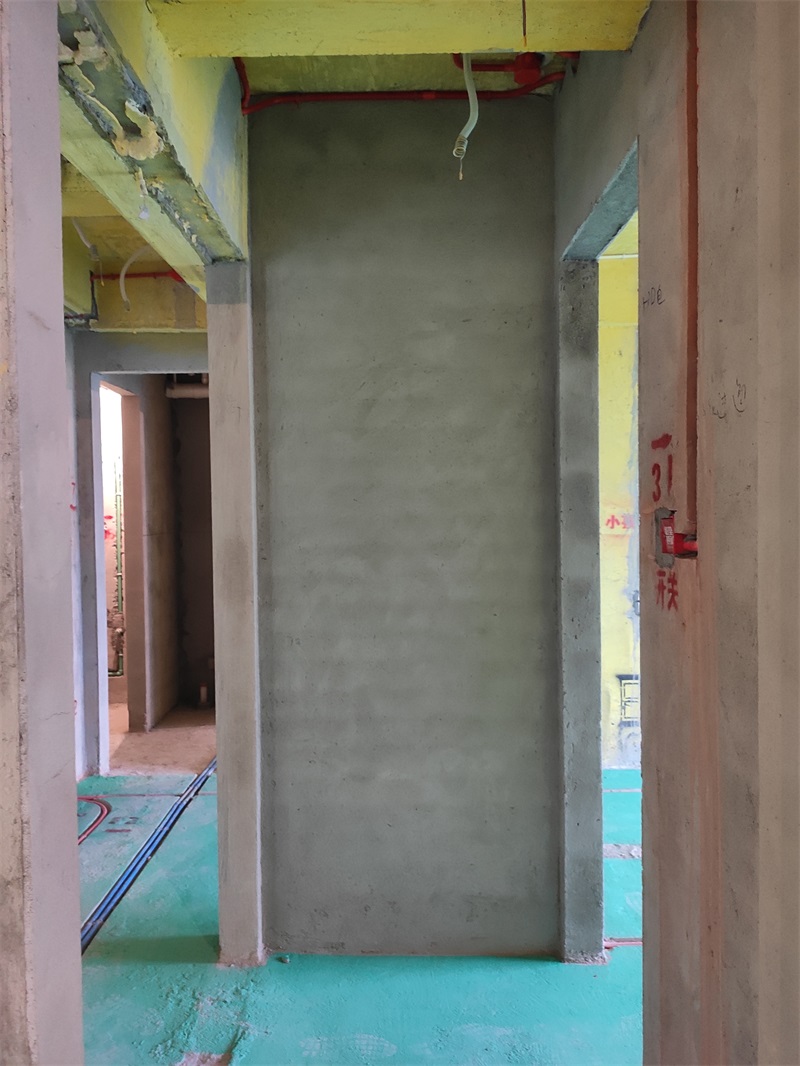

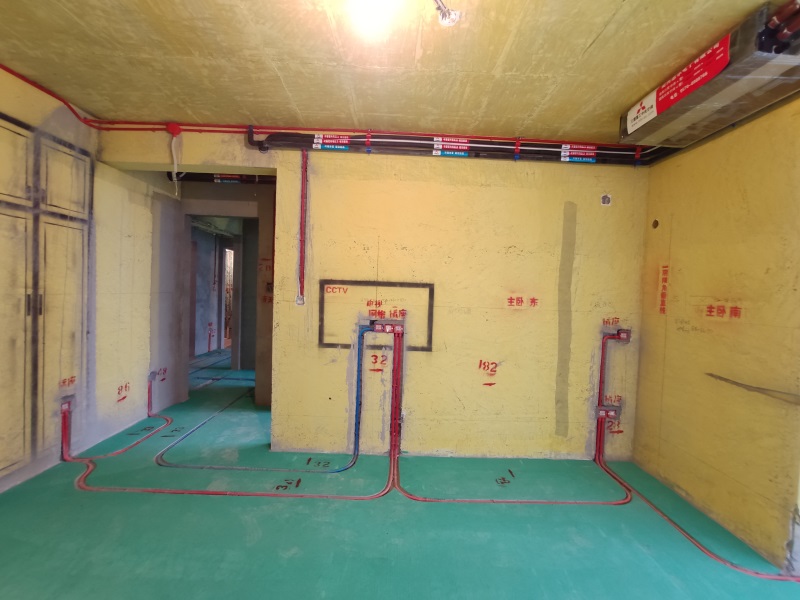

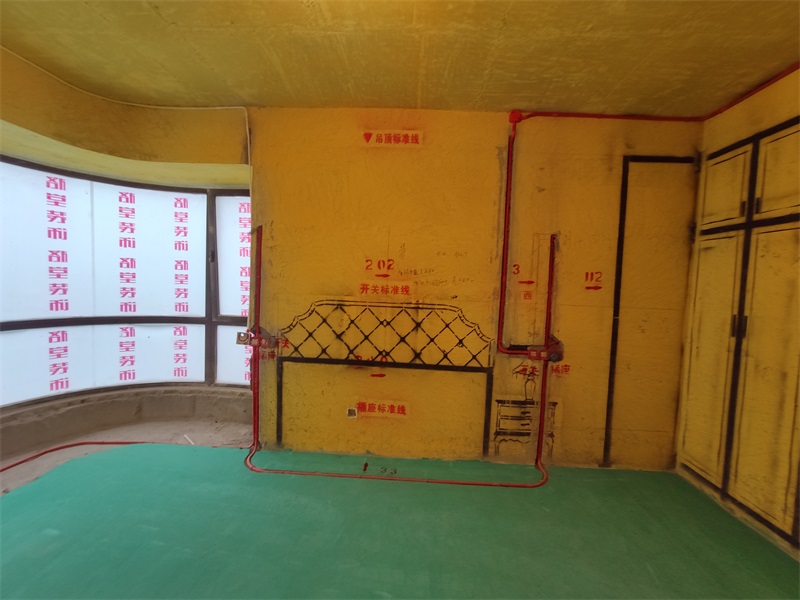

强弱电布管相距30cm以上,墙角禁止走管,距墙30cm以上,同线盒内不得有强弱电






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:21:03 | 显示全部楼层

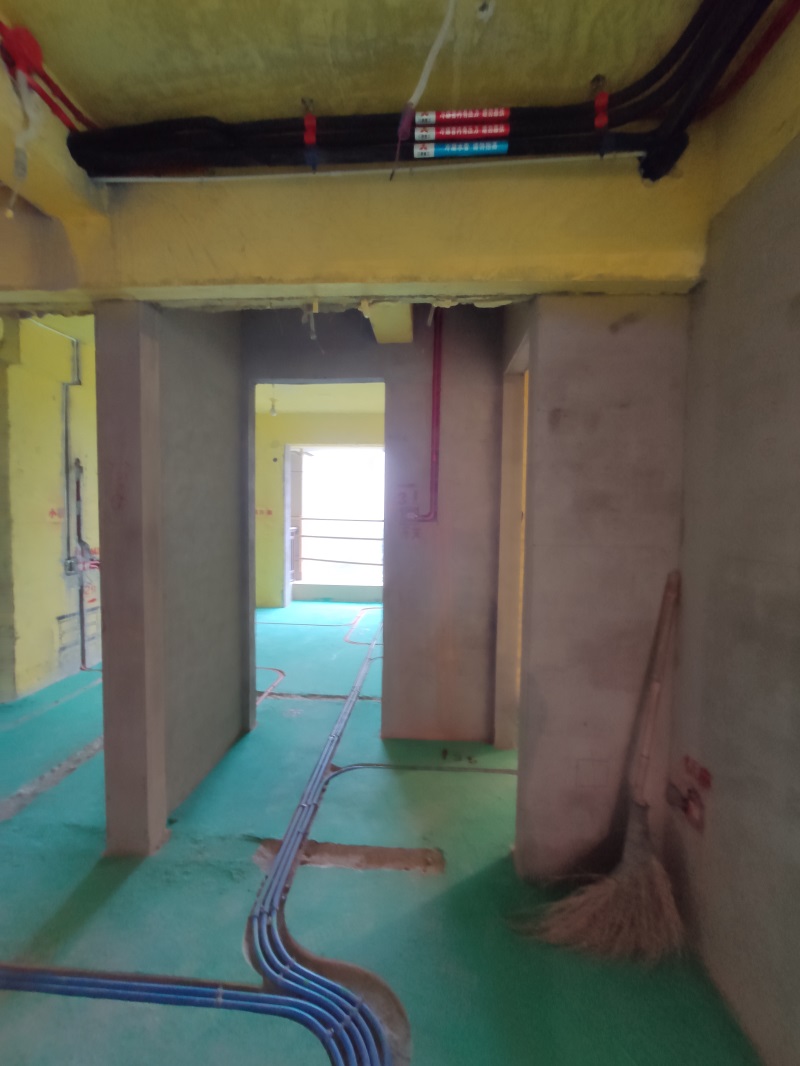

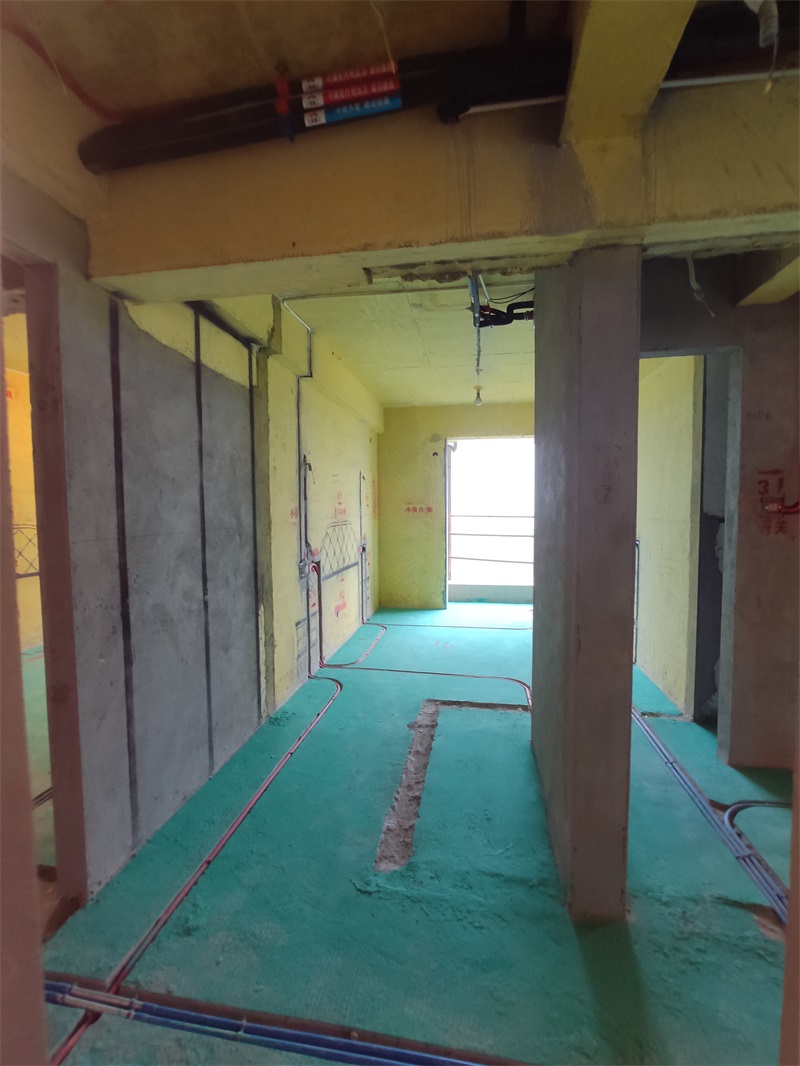

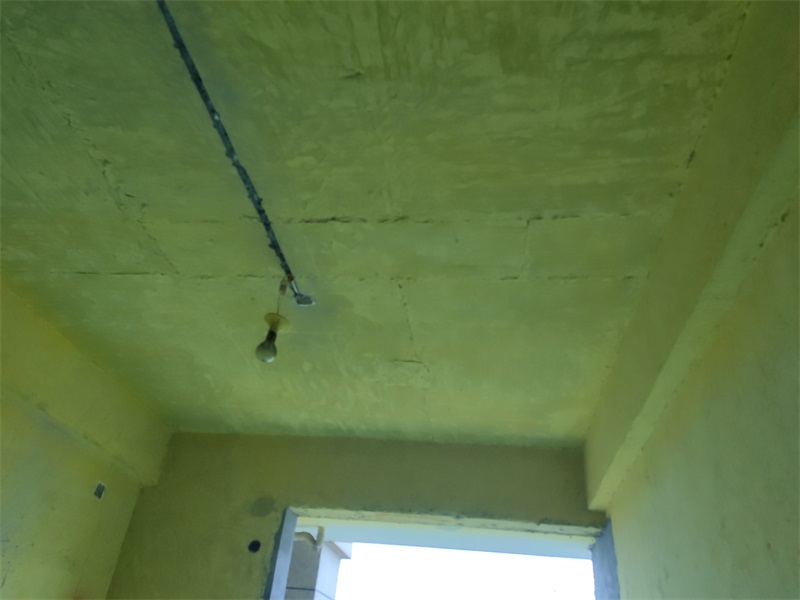

顶部线路用黄腊管保护到位

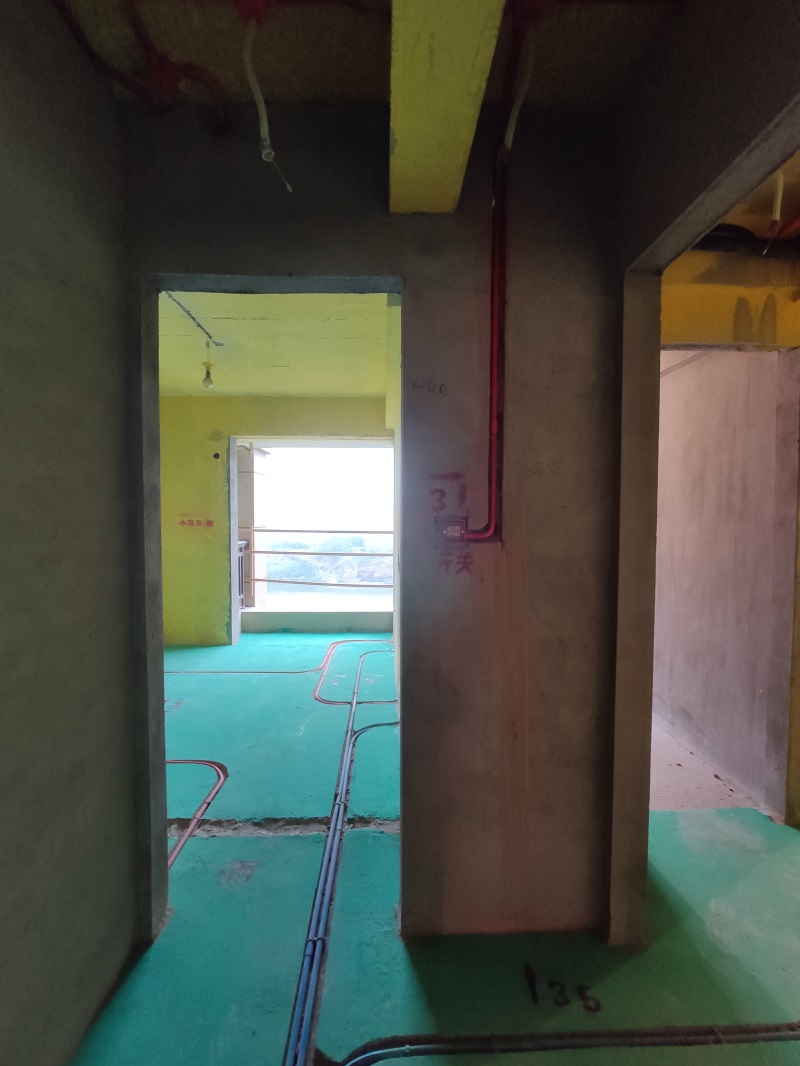

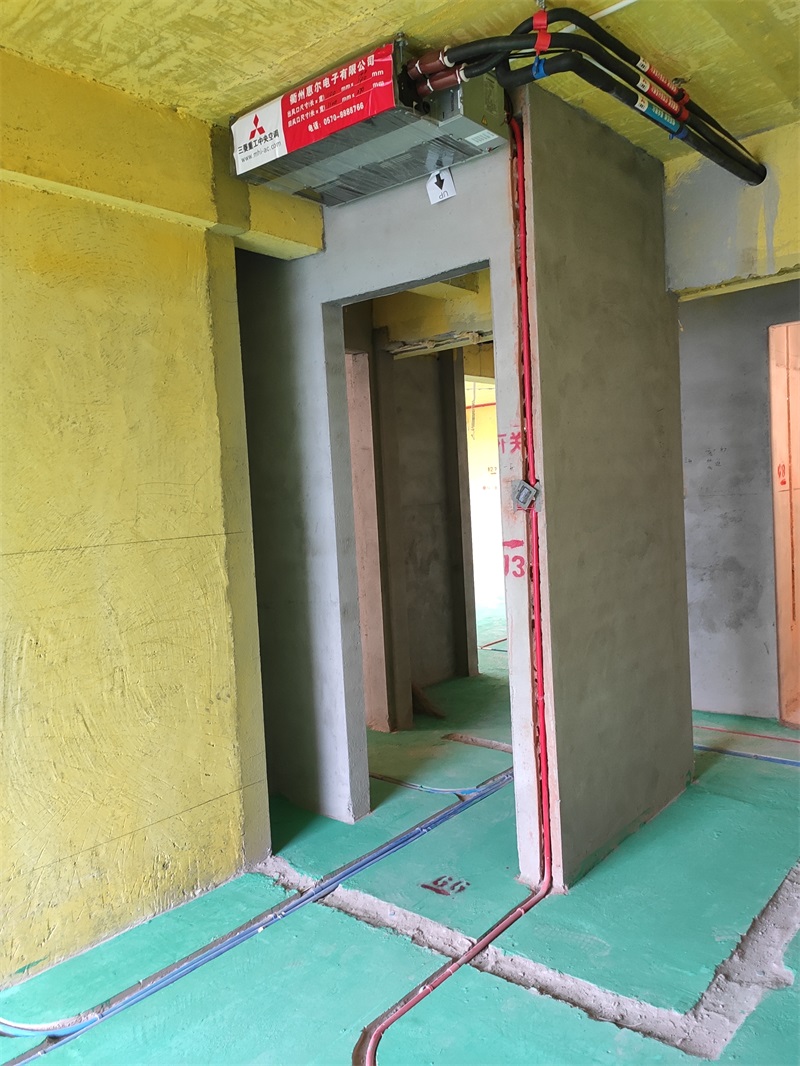

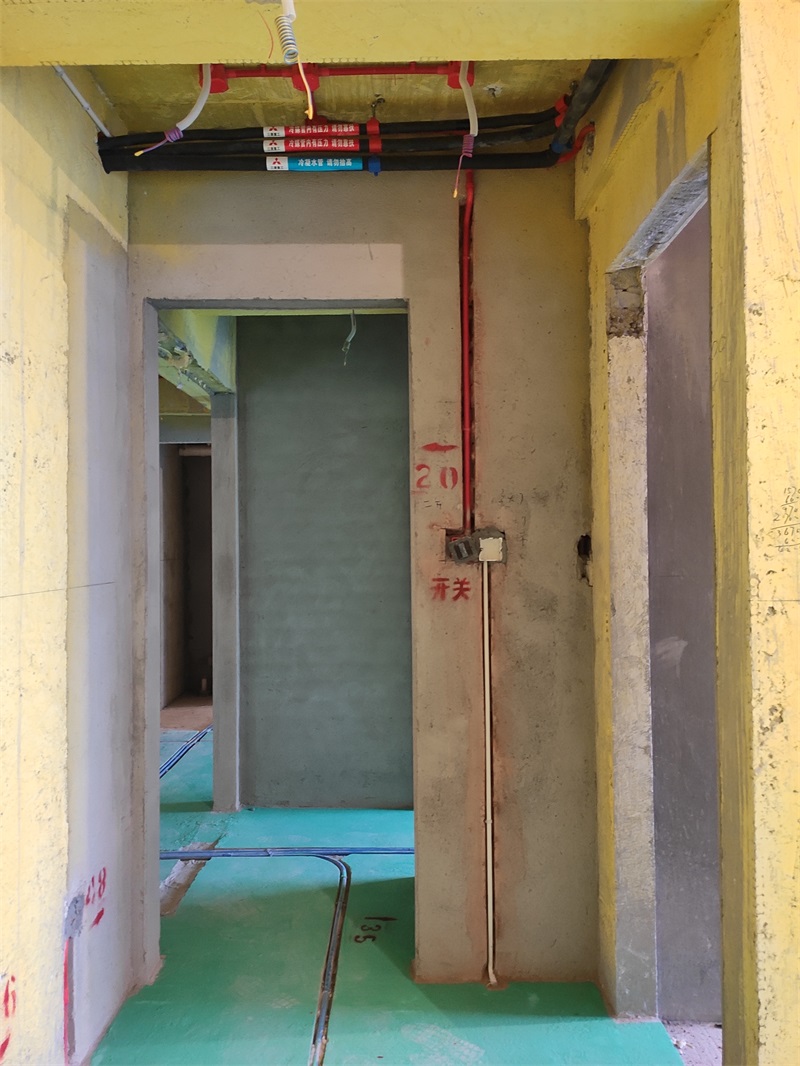

红色线管代表强电




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:22:25 | 显示全部楼层

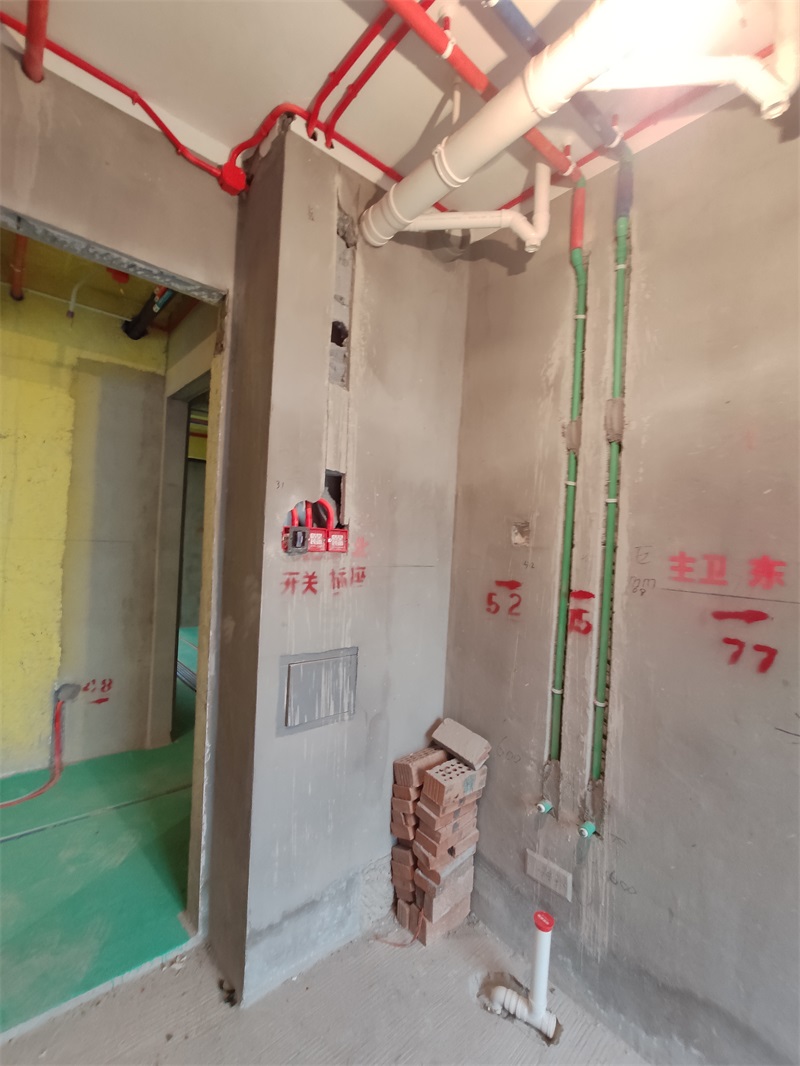

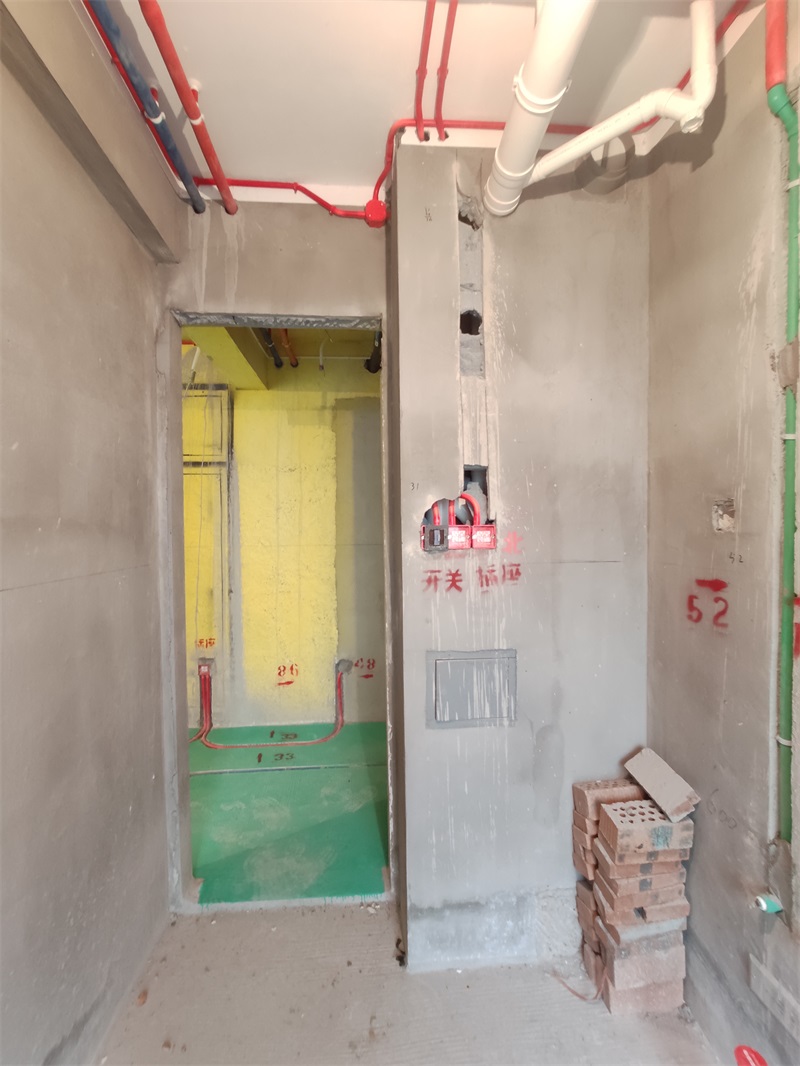

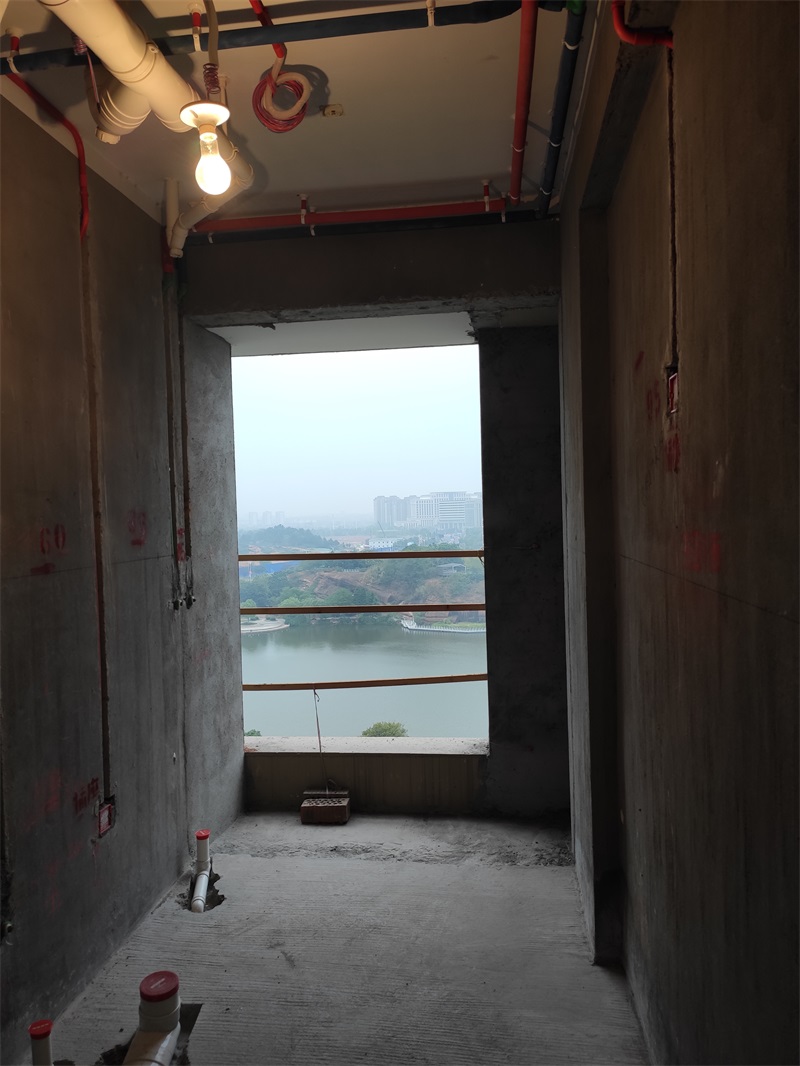

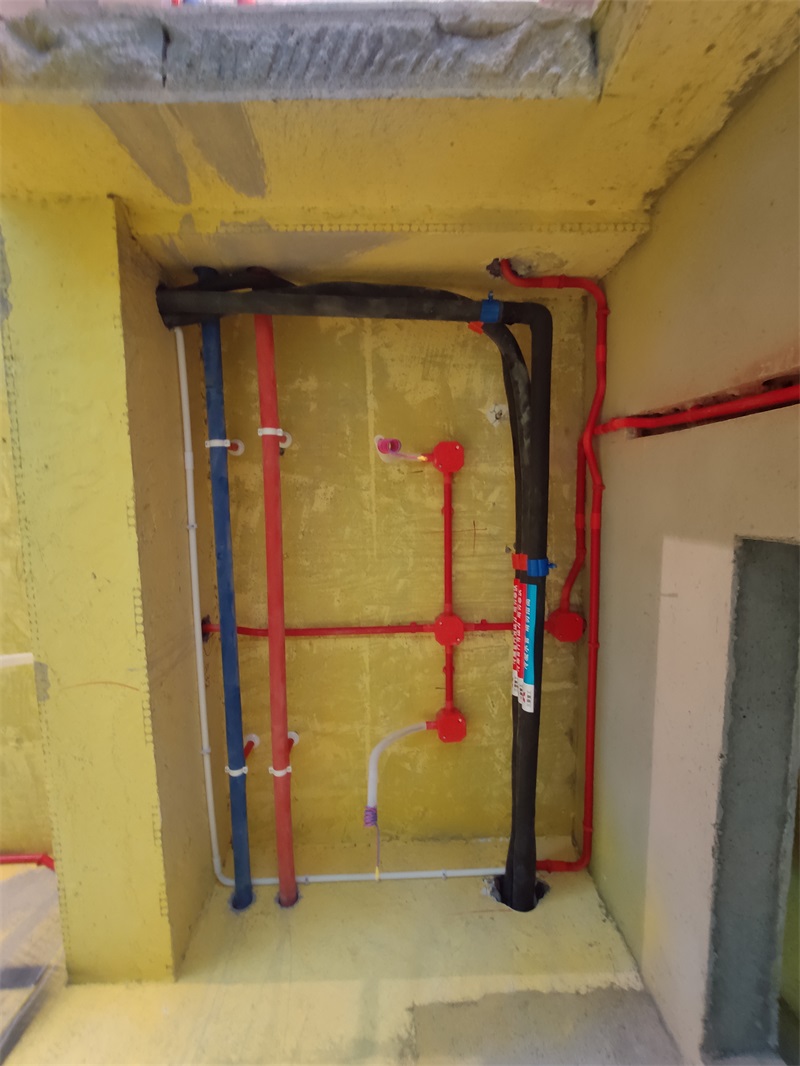

水管已包保温棉,红色为热水管,蓝色为冷水管

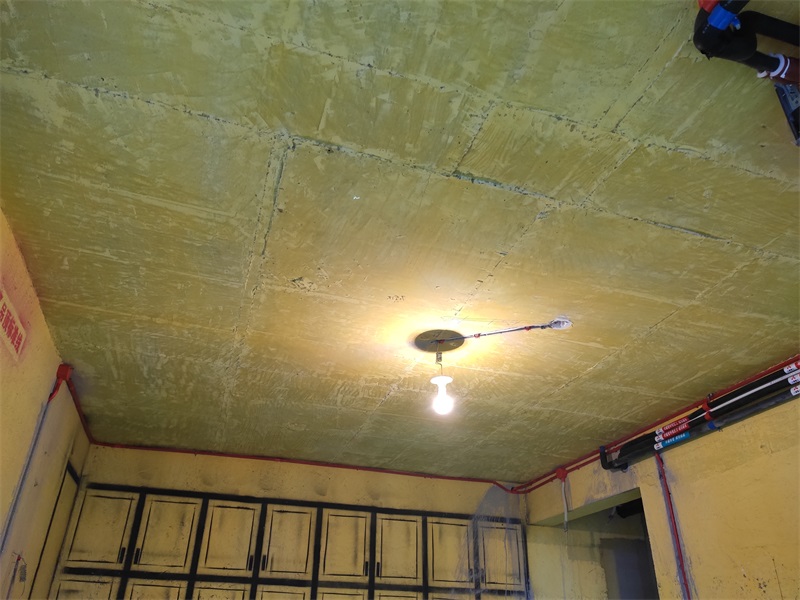

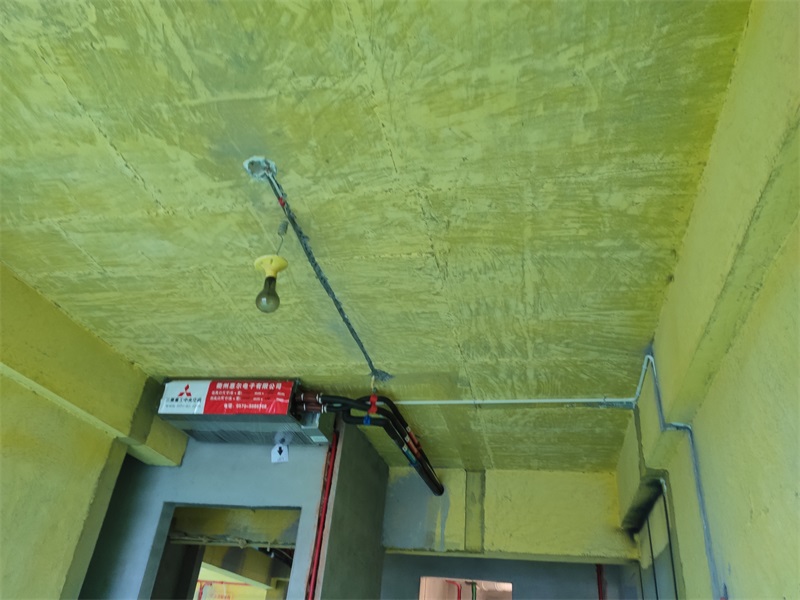

吊顶内布线应穿管,筒灯位置布线,应按照要求用波纹管套到位,吊顶灯线用八角盒分开,顶面线管用U形卡固定




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:23:34 | 显示全部楼层

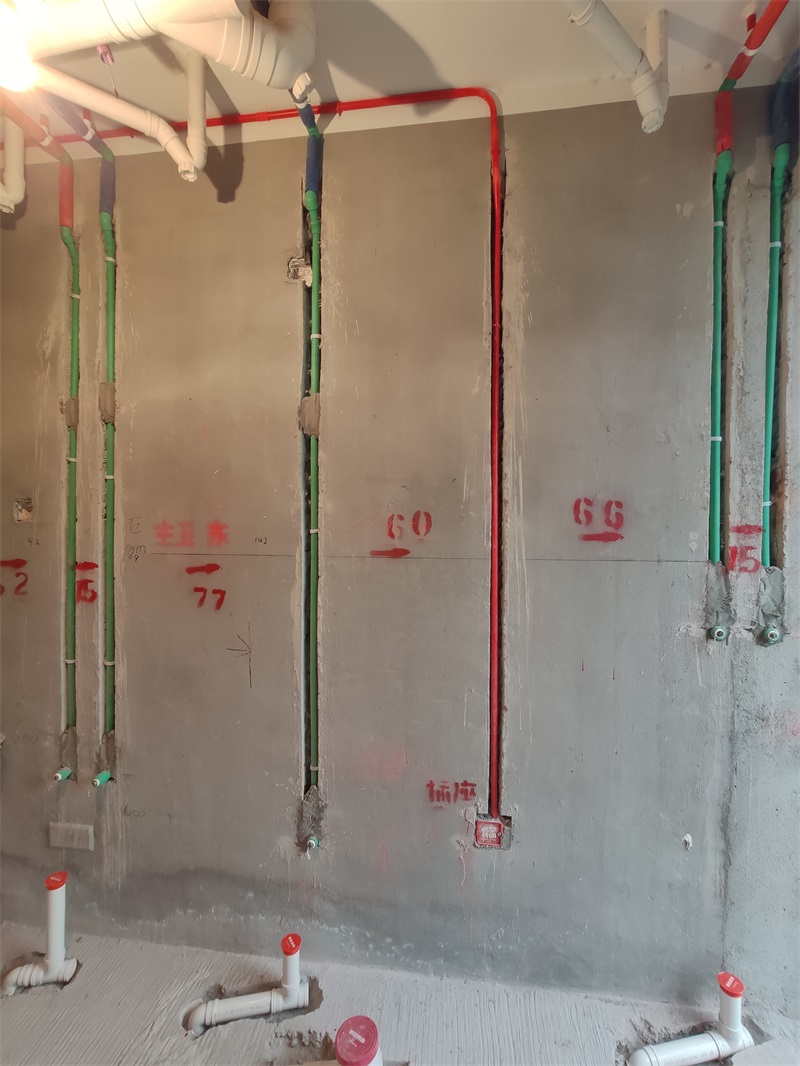

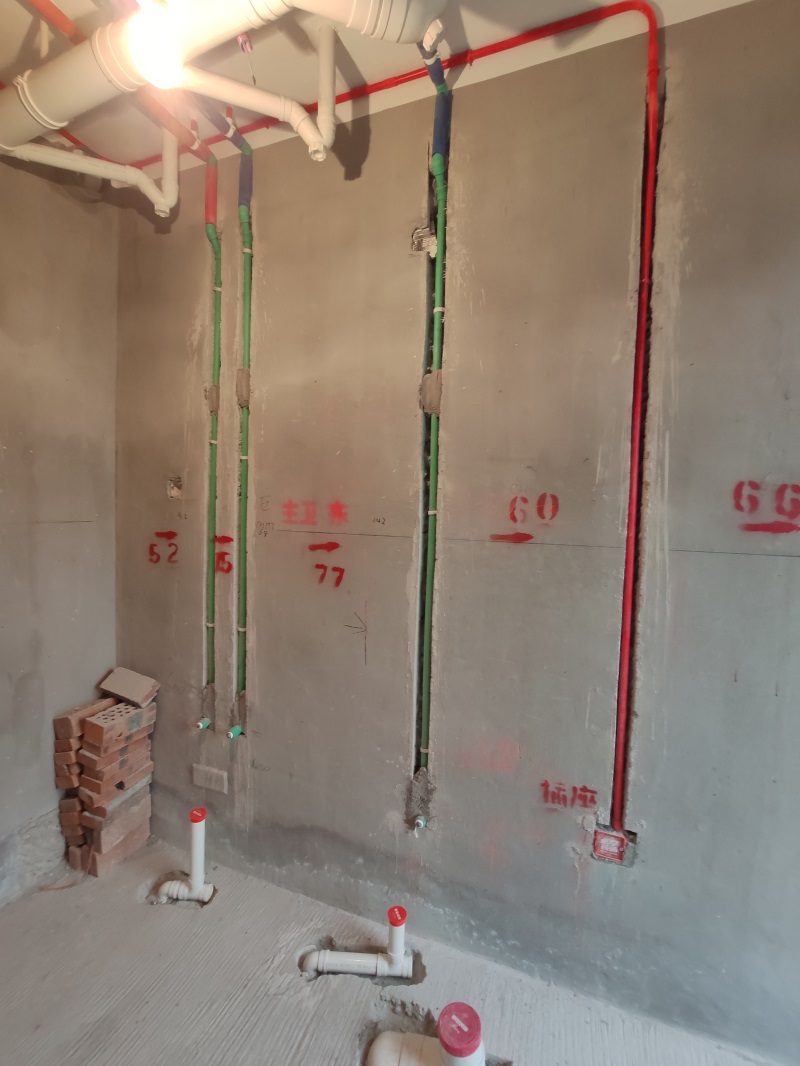

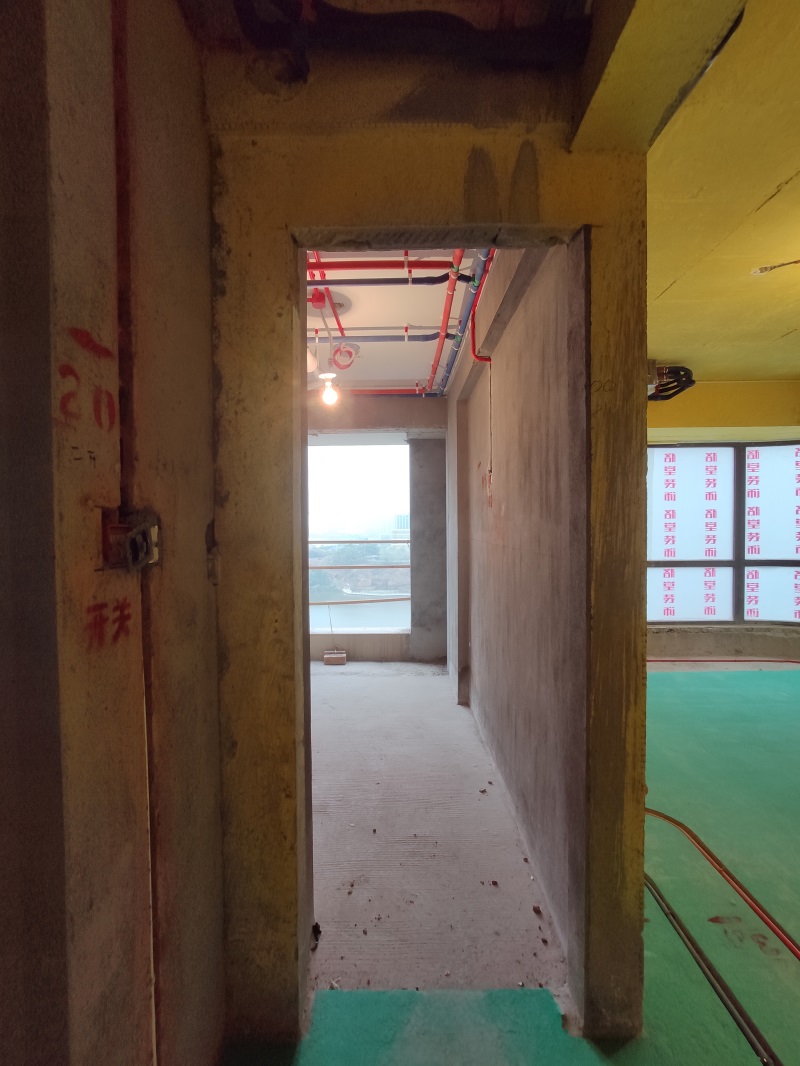

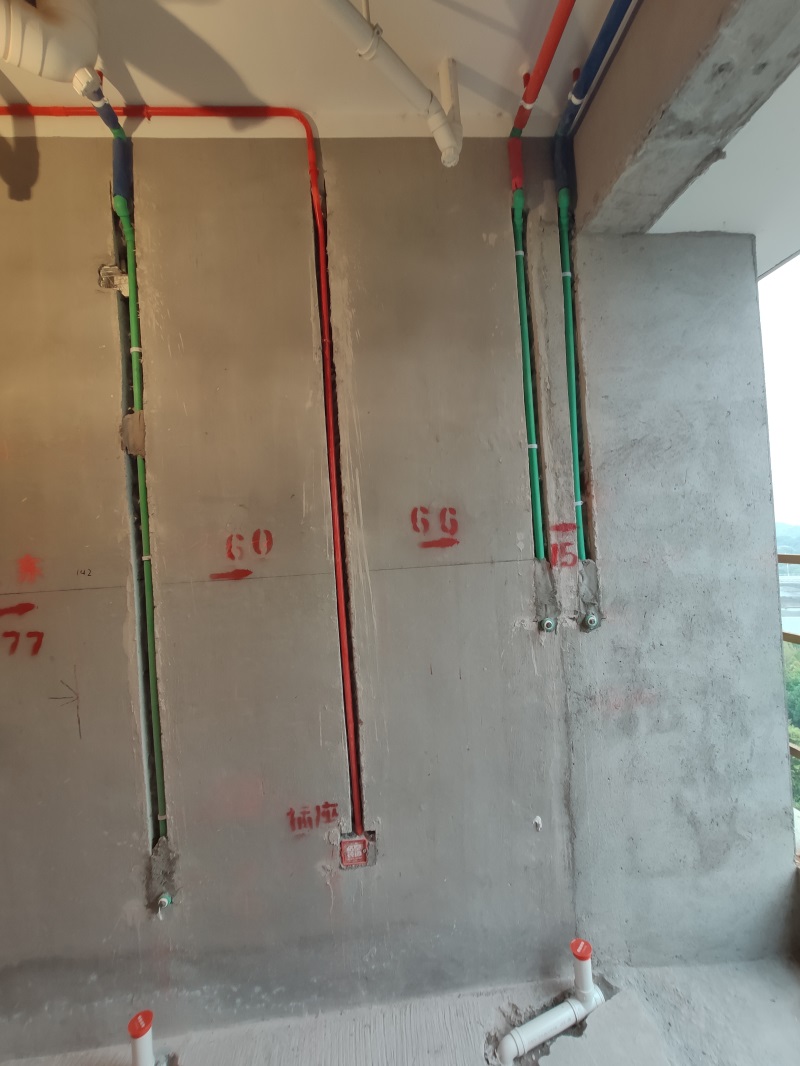

走墙水管采用下垂式安装,贴瓷砖部位不需要包保温棉,水管安排都是左热右冷






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:24:12 | 显示全部楼层

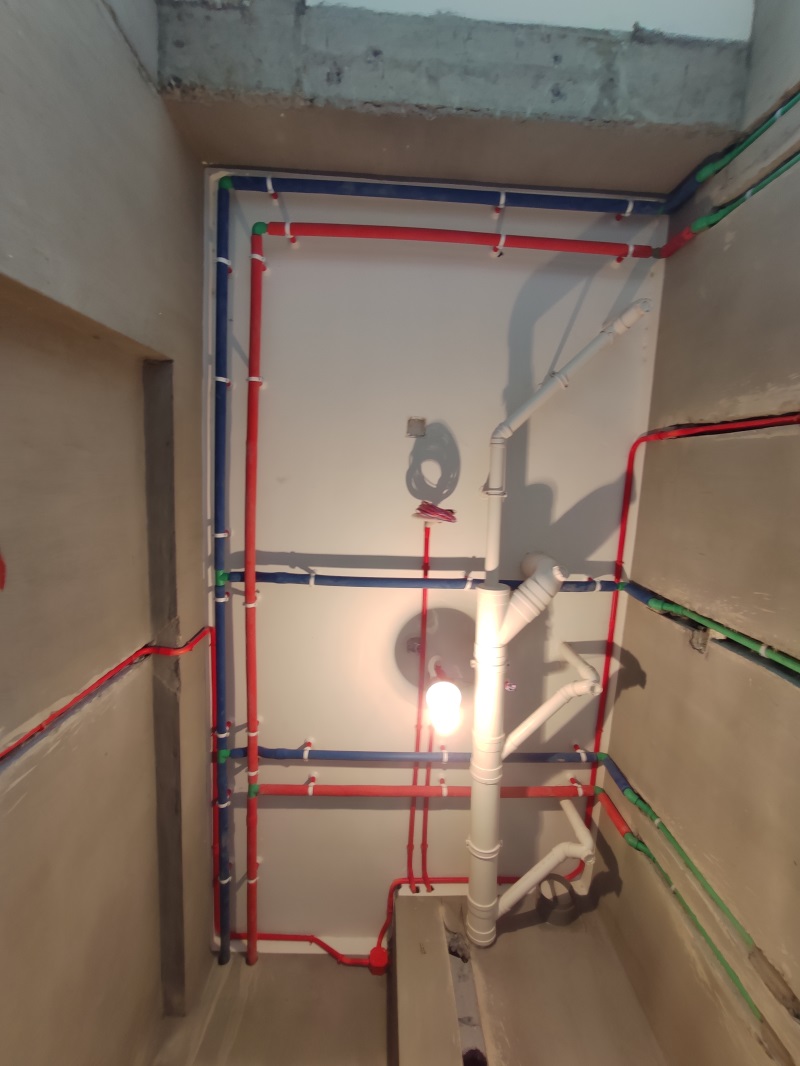

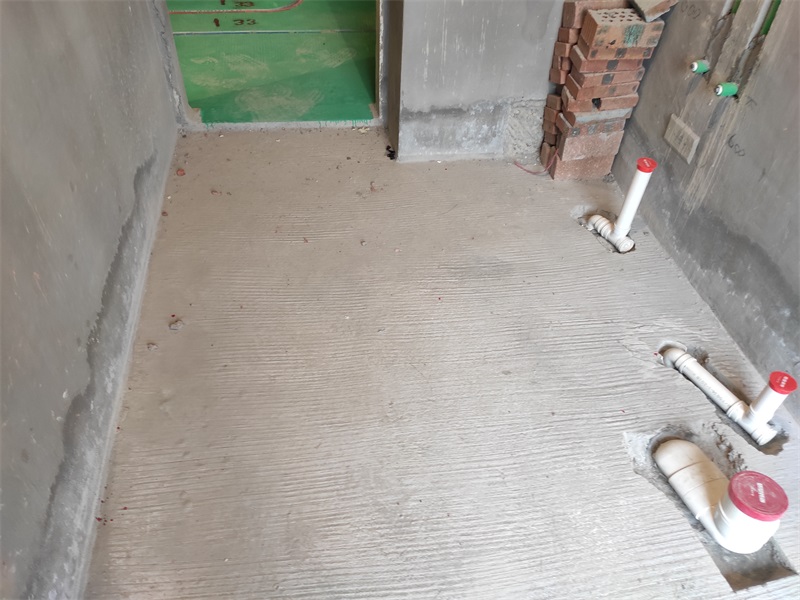

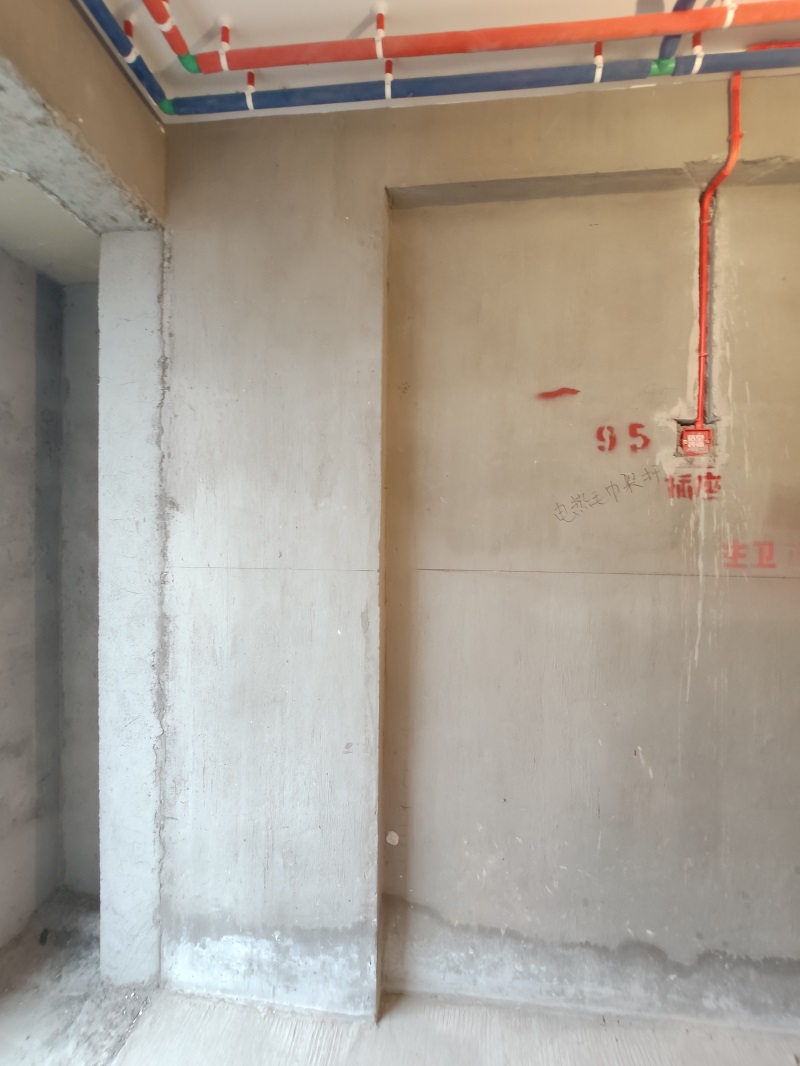

水管吊卡间距应小于80cm,转角处必须要有吊卡,(吊卡距转角处间距不大于15cm),水管交叉处采用过桥弯头






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:26:52 | 显示全部楼层
本帖最后由 格堂小范 于 2019-11-23 14:34 编辑

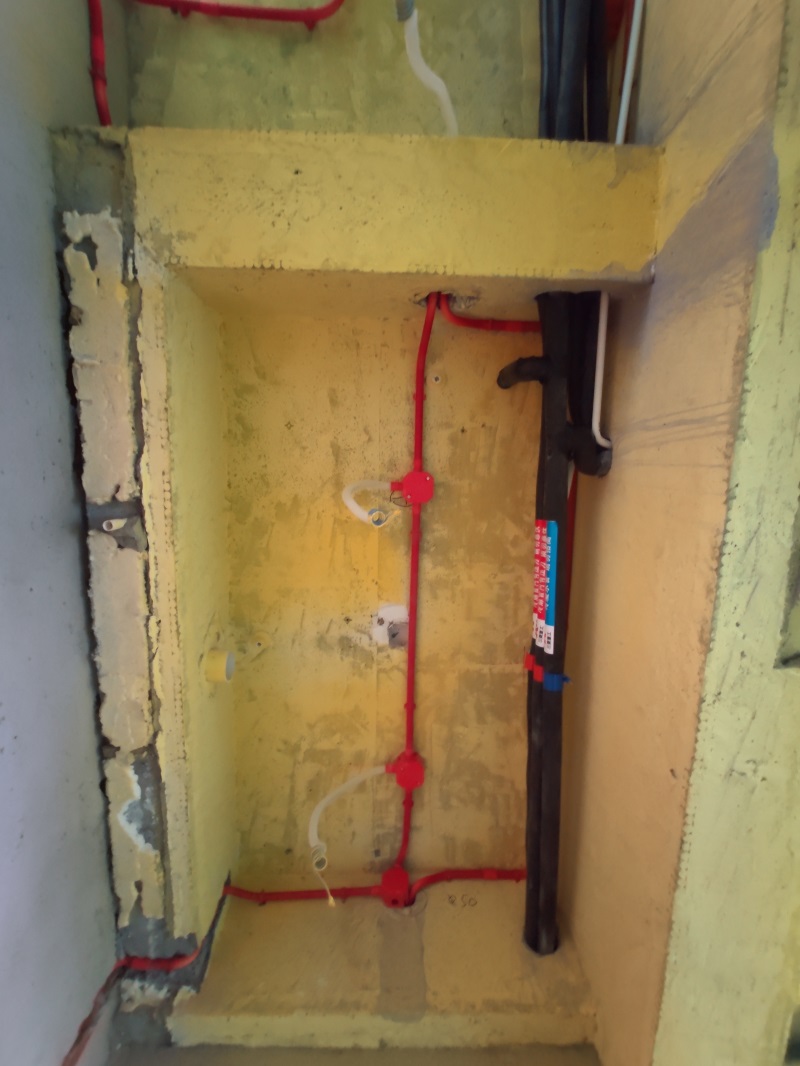

筒灯线已用波纹管保护

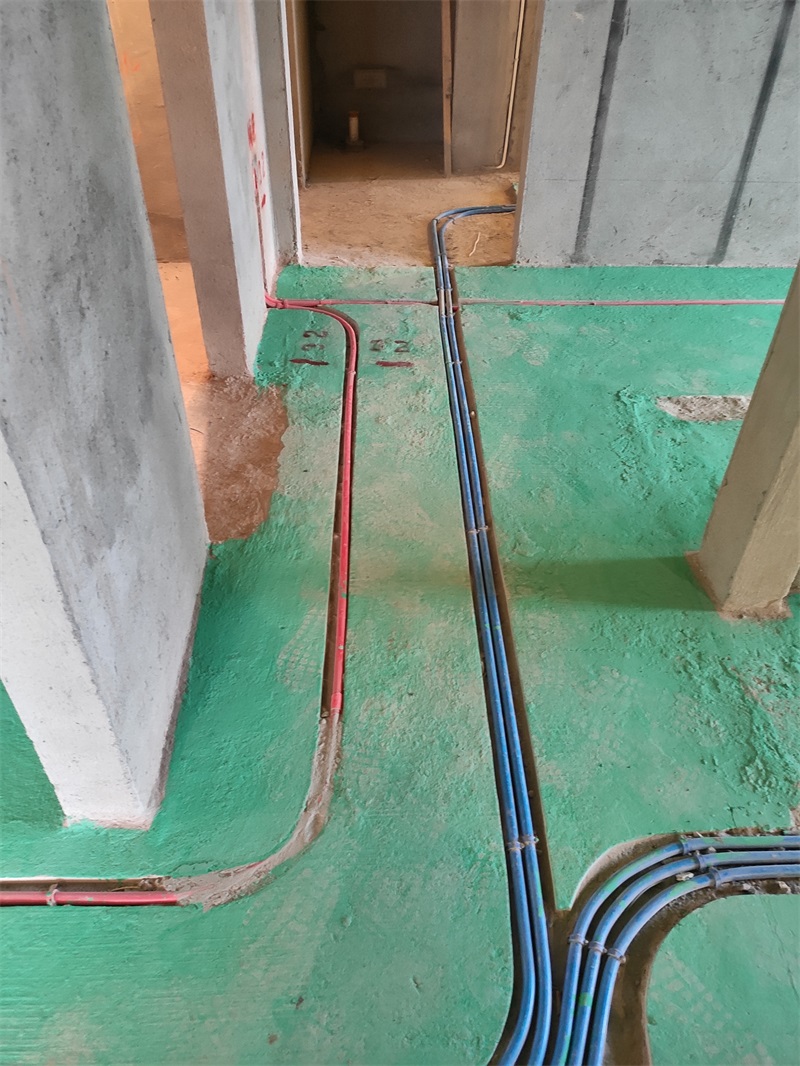

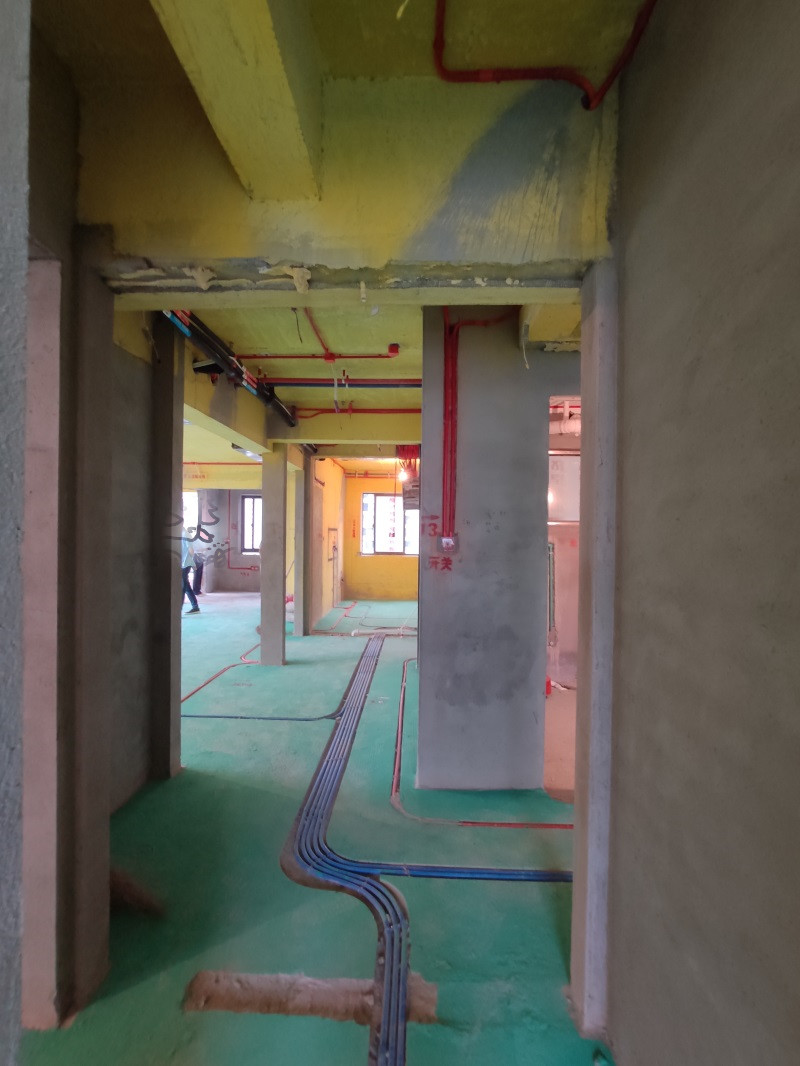

并排两根以上线管,固定采用管卡错位顺钉,间隙均匀



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:38:49 | 显示全部楼层

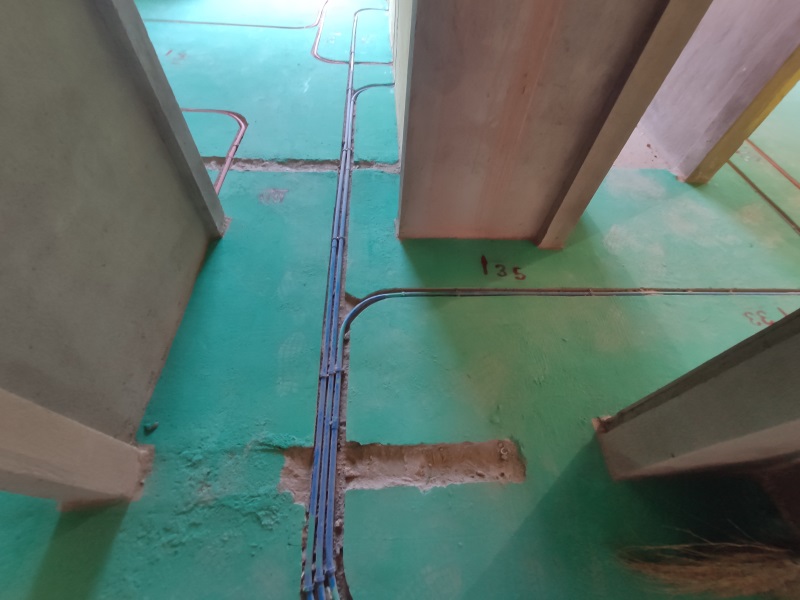

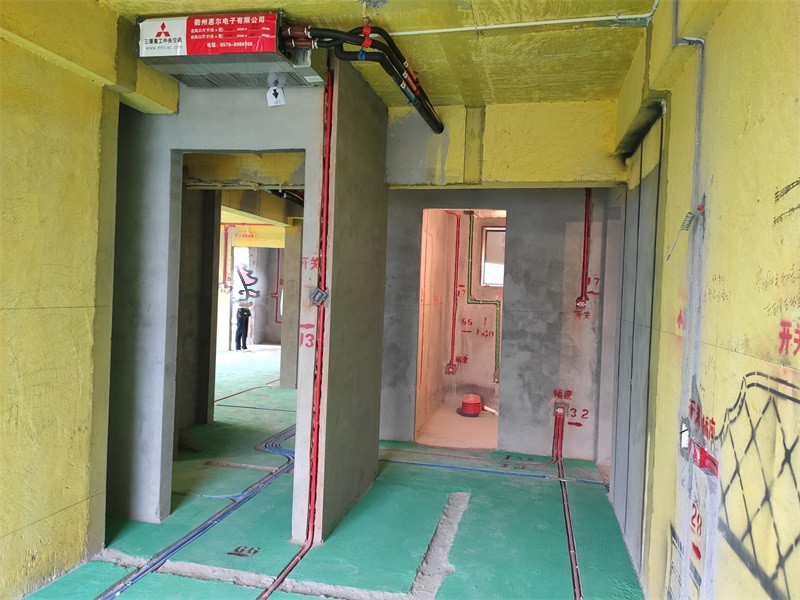

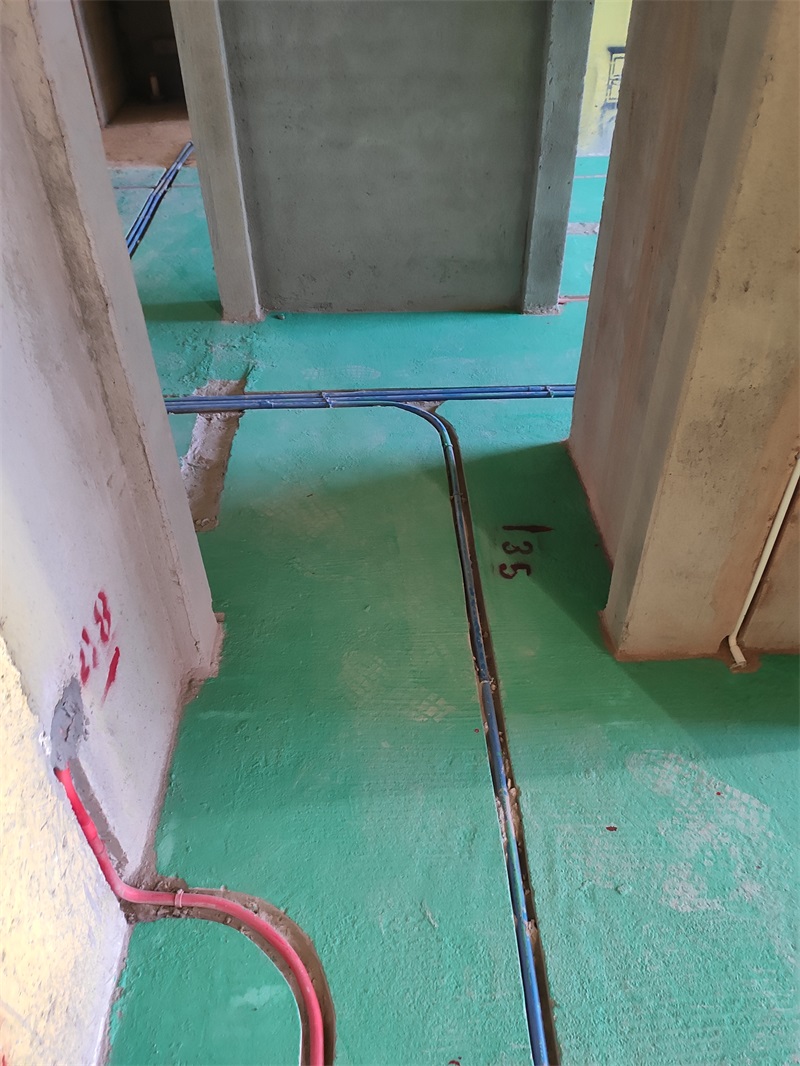

强弱电布管尽量避免交叉安装,如有交叉,必须使用铁管或铁过桥弯交叉,防止信号干扰



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:41:01 | 显示全部楼层

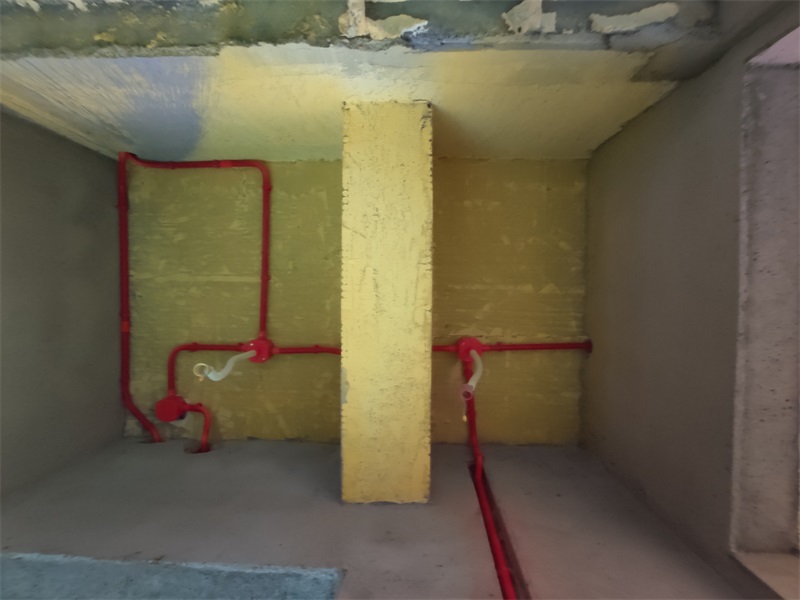

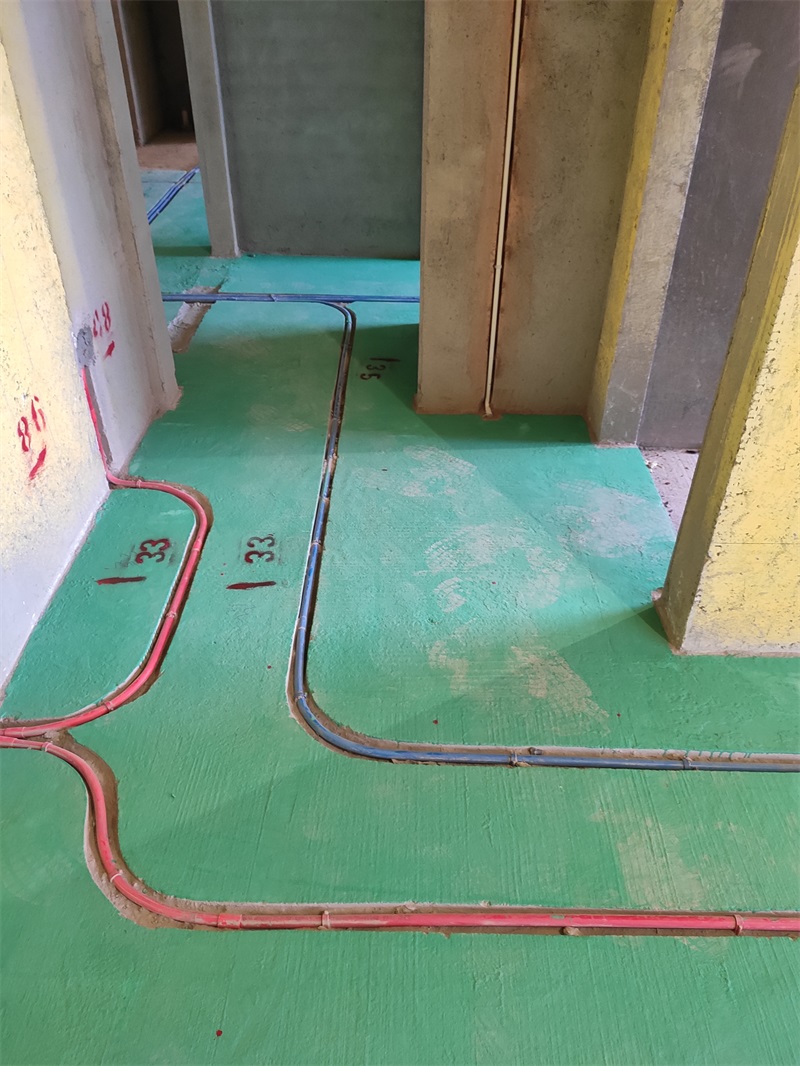

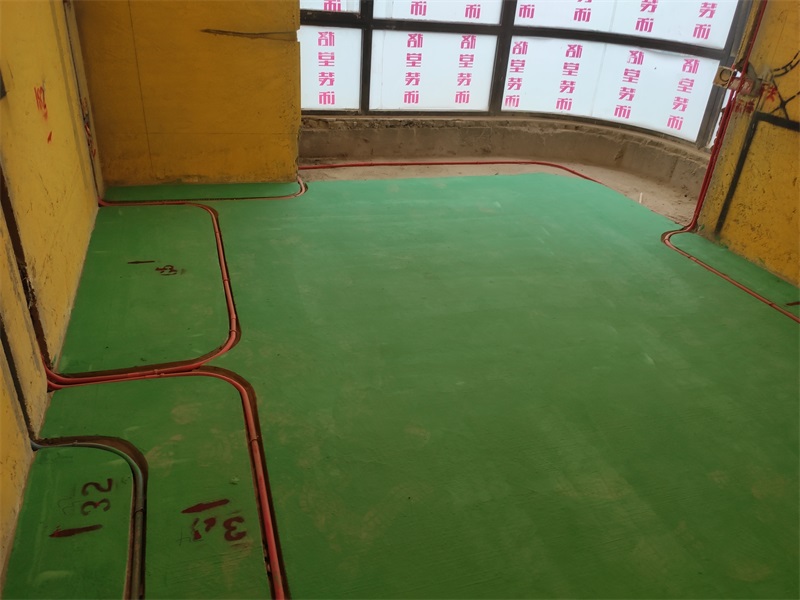

线管转弯处不能用弯头,用弹簧弯曲要不扁不皱,直角弧度要合理不能太小太急






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:44:17 | 显示全部楼层

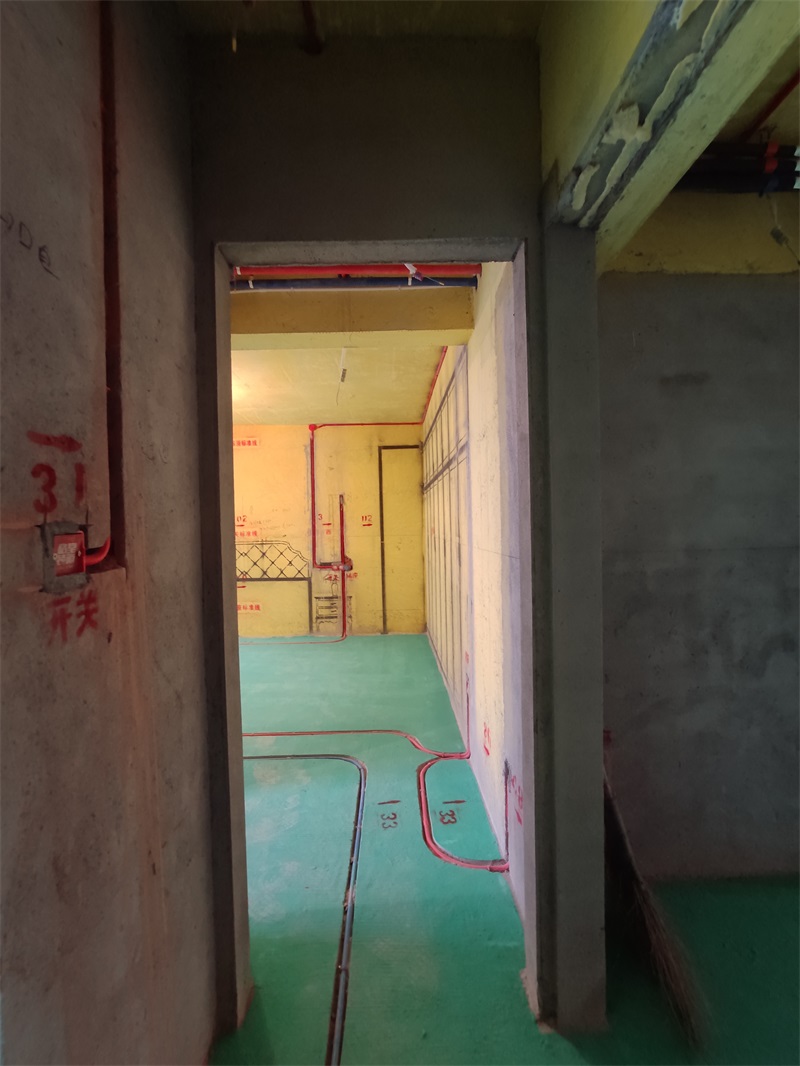

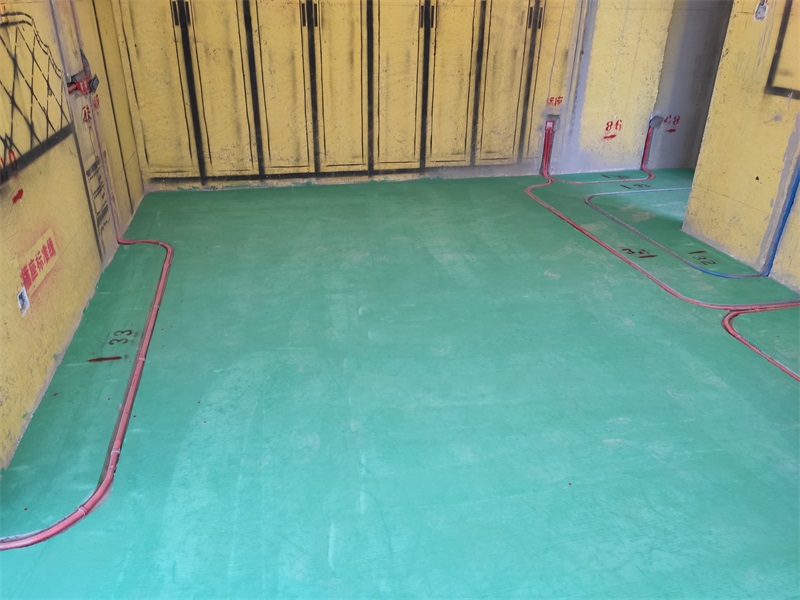

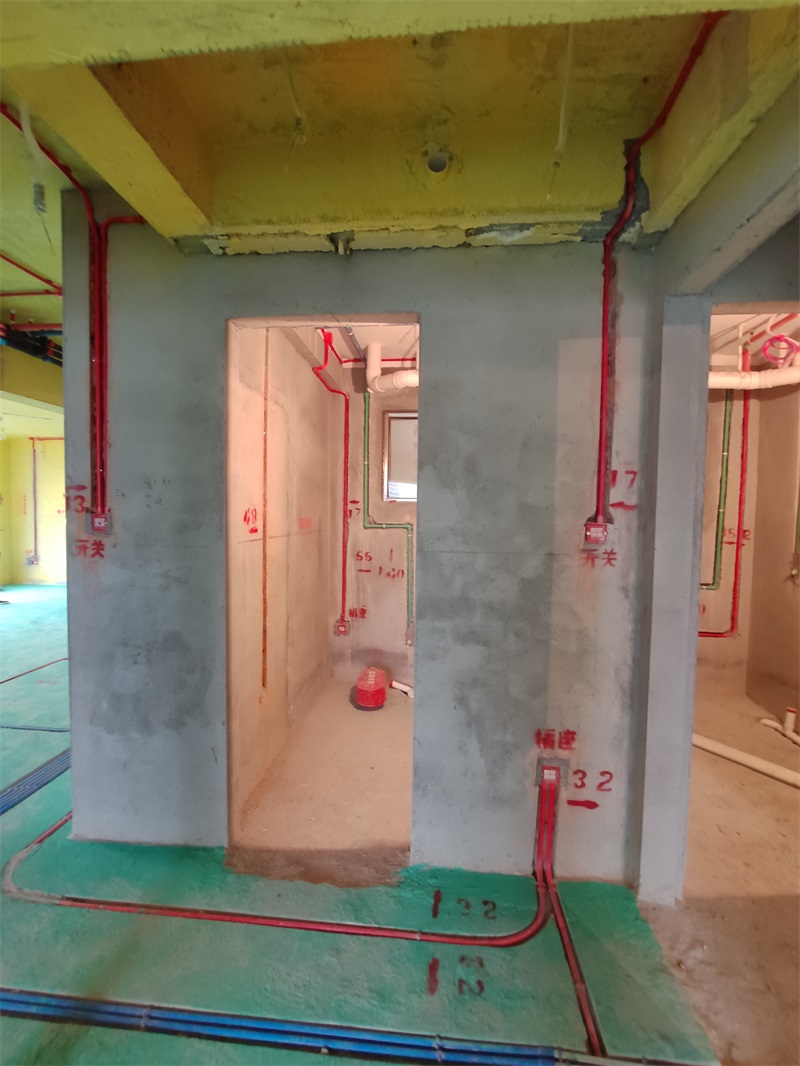

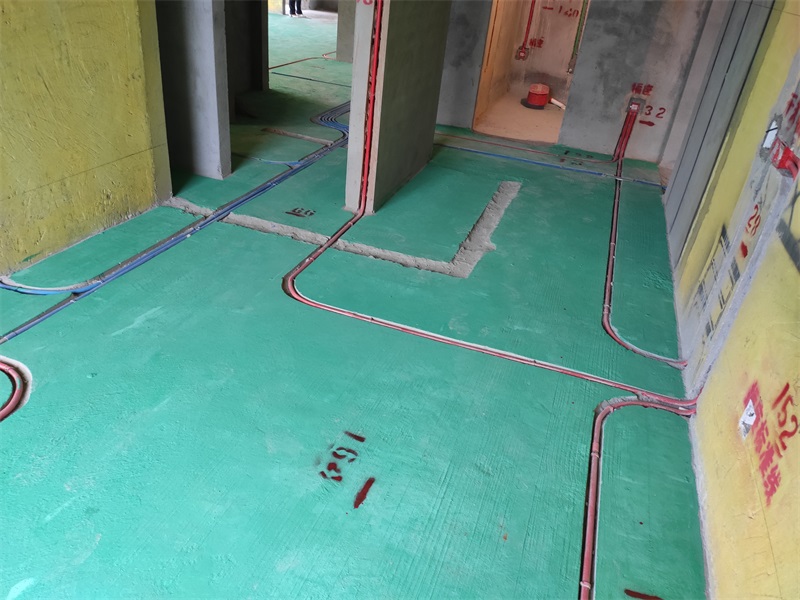

强弱电布管相距30cm以上,墙角禁止走管,距墙30cm以上


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-11-23 14:46:36 | 显示全部楼层

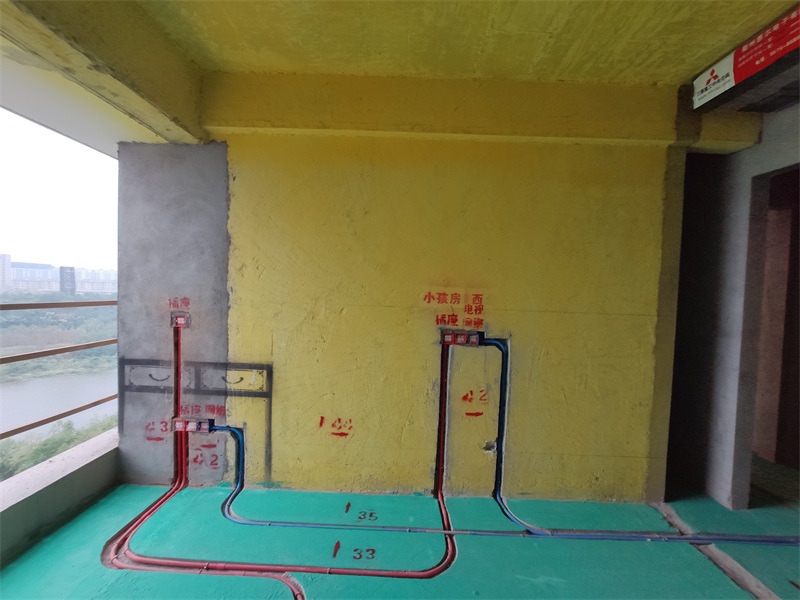

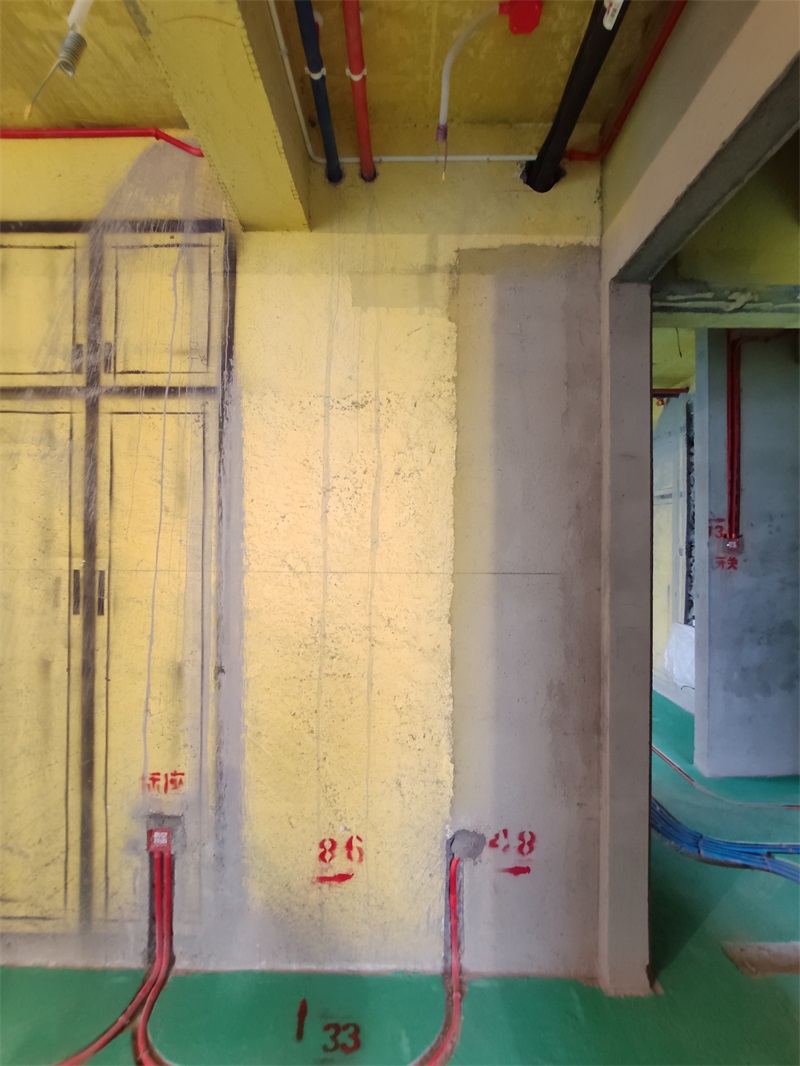

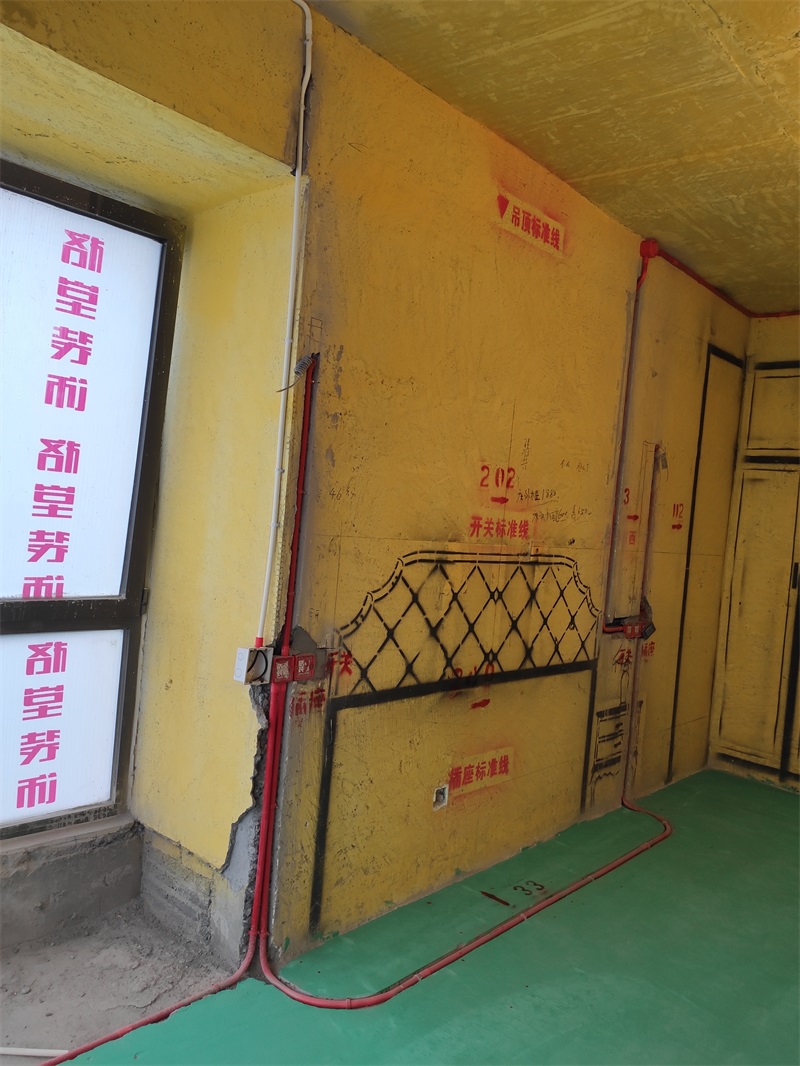

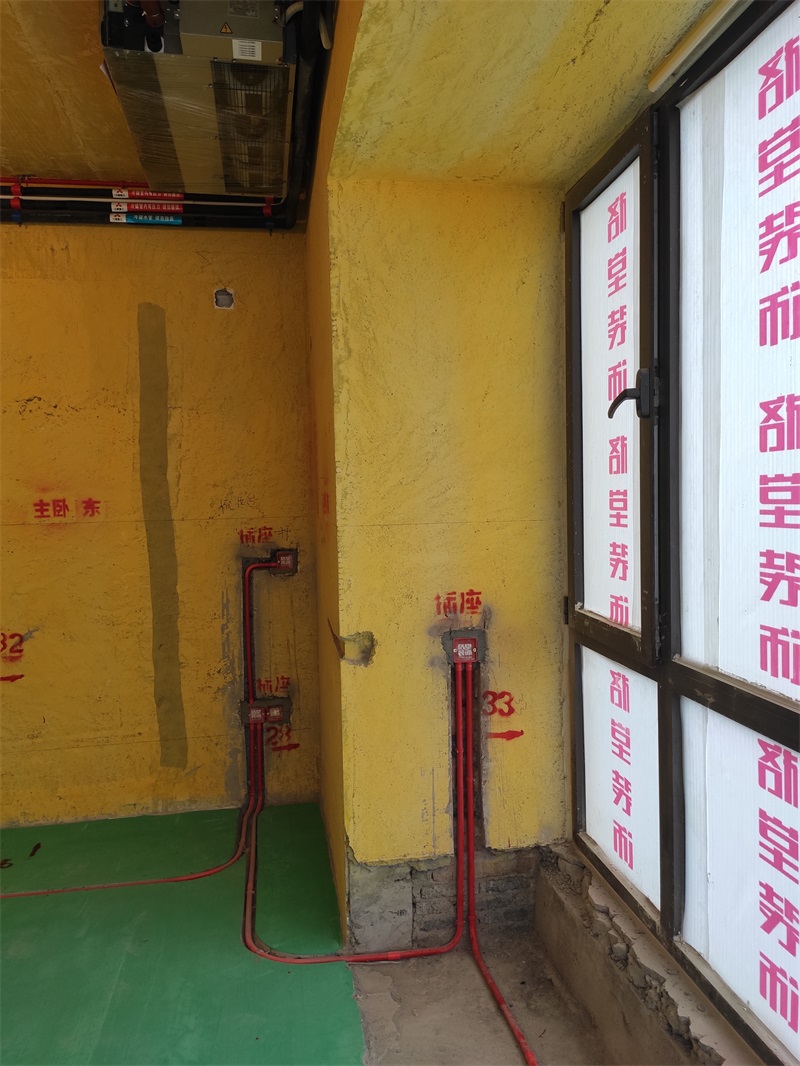

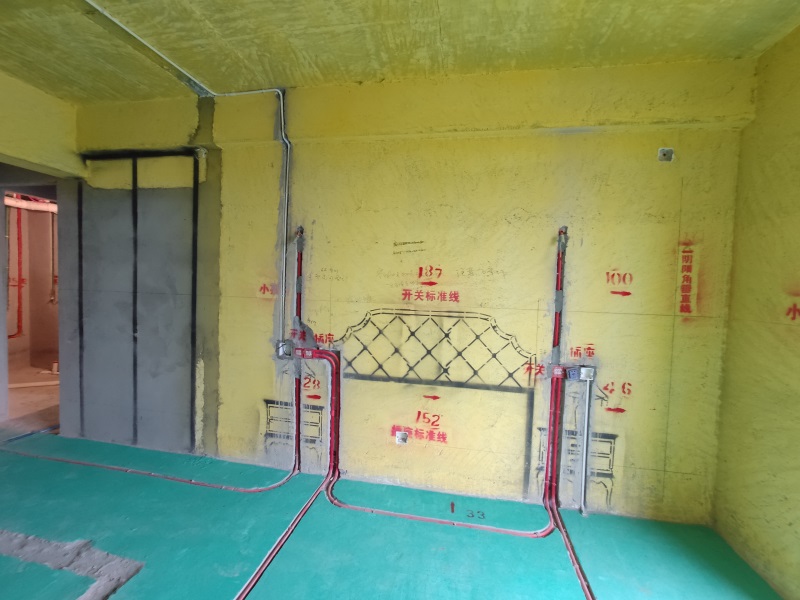

插座布置一般要求完成面在30cm左右




线管转弯处不能用弯头,用弹簧弯曲要不扁不皱


吊顶内布线应穿管,筒灯位置布线,应按照要求用波纹管套到位,吊顶灯线用八角盒分开,顶面线管用U形卡固定
