阳光水岸15-2-11#168㎡美式—无处不在的质感与自在

发表于 2019-10-23 09:36:24

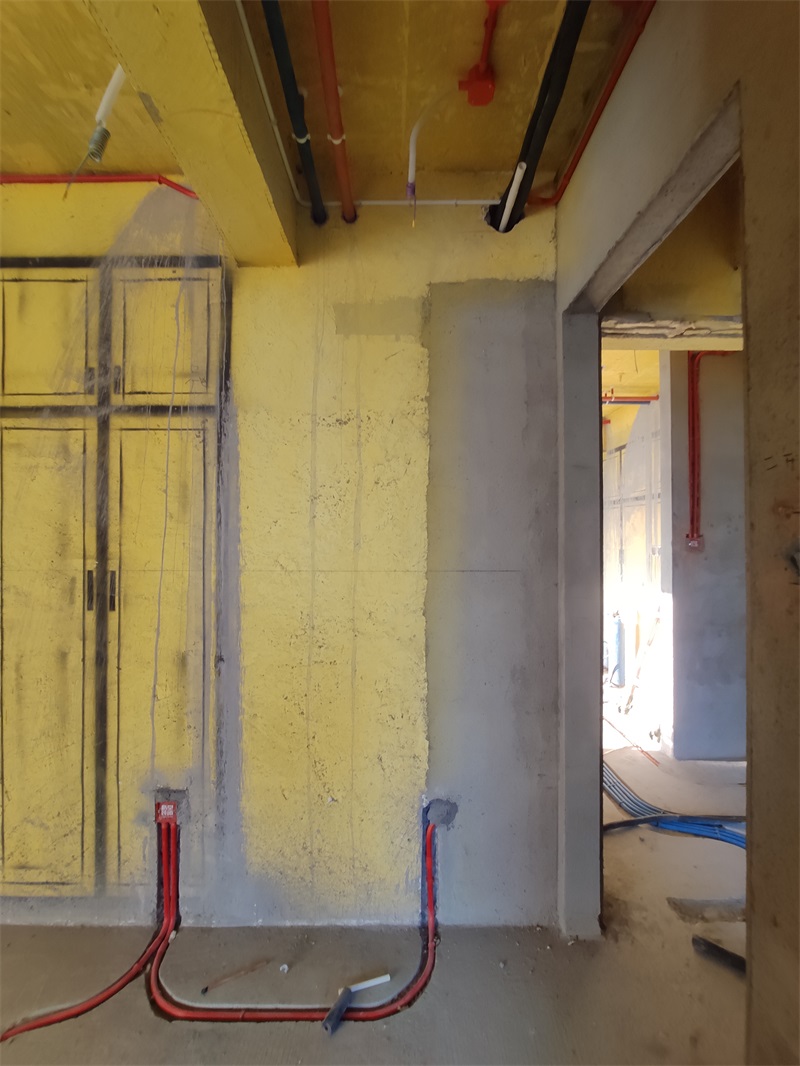

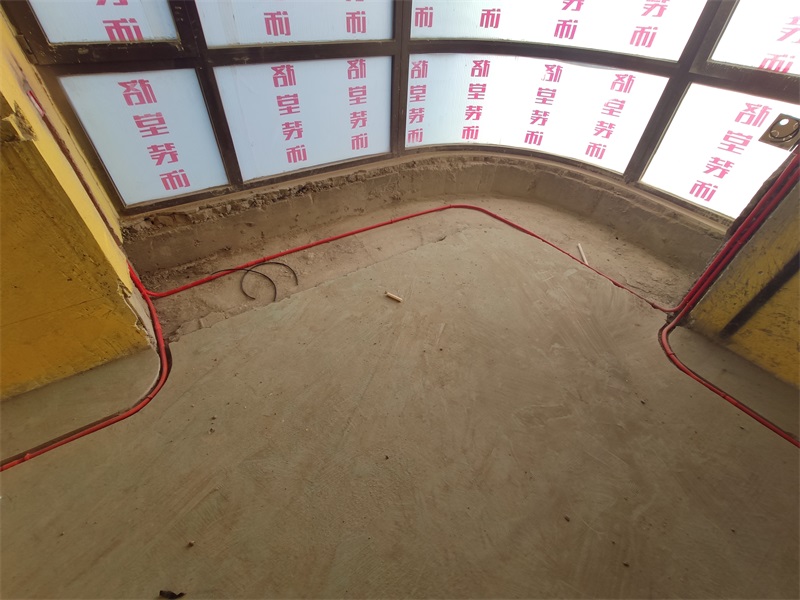

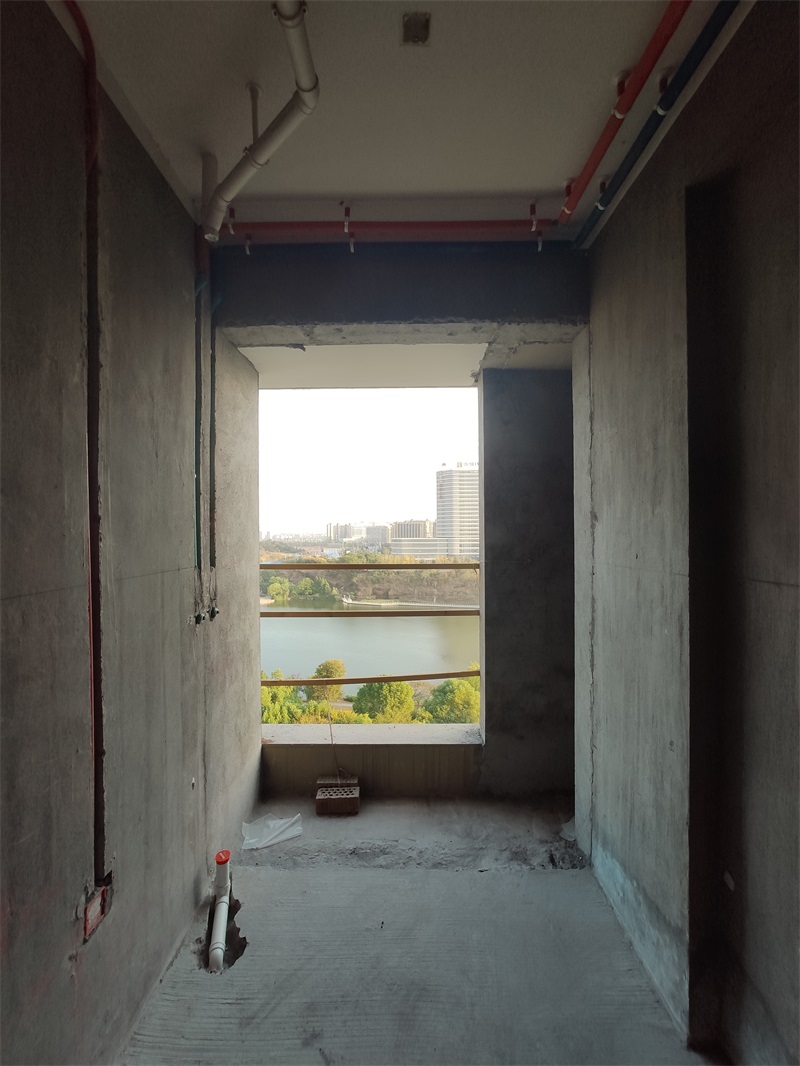

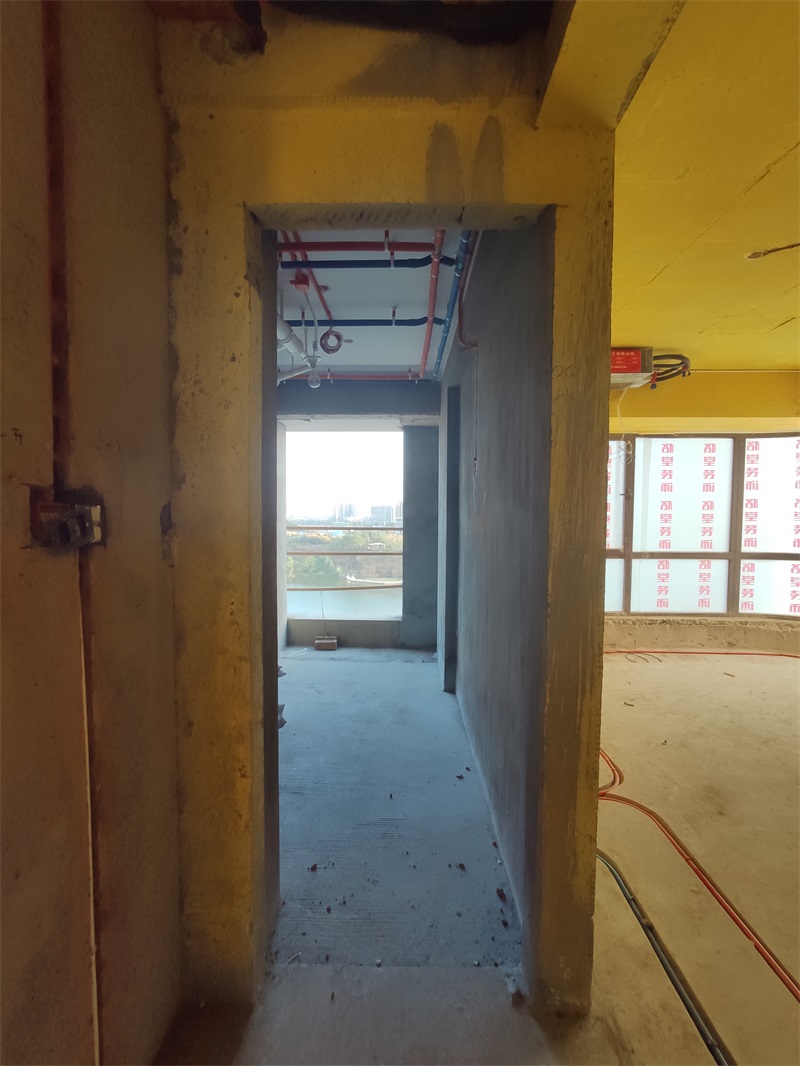

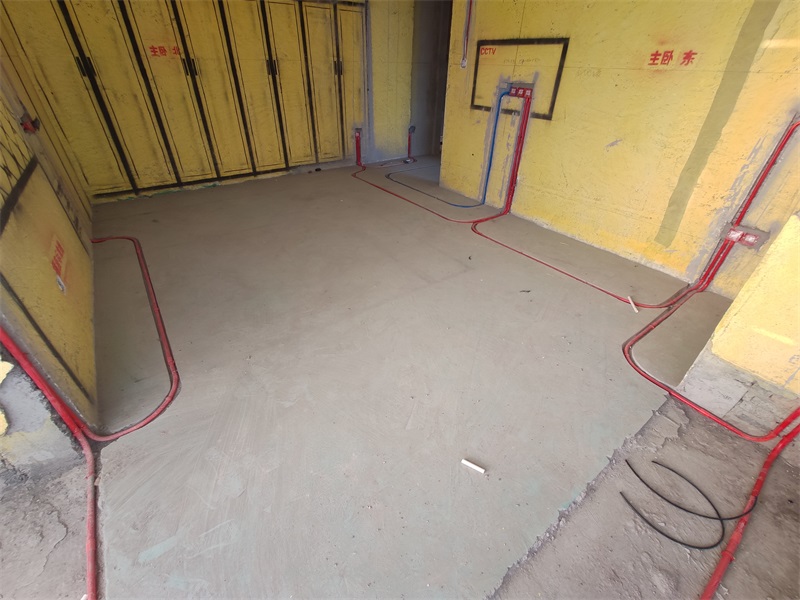

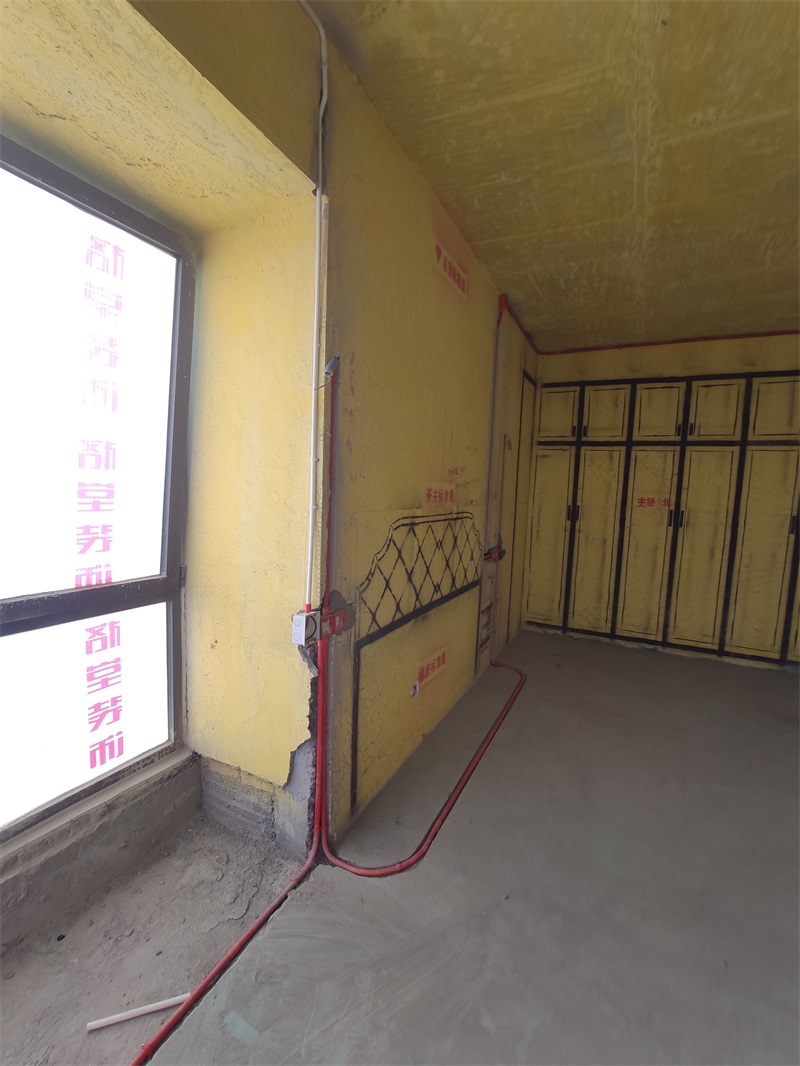

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-10-23 09:37:38

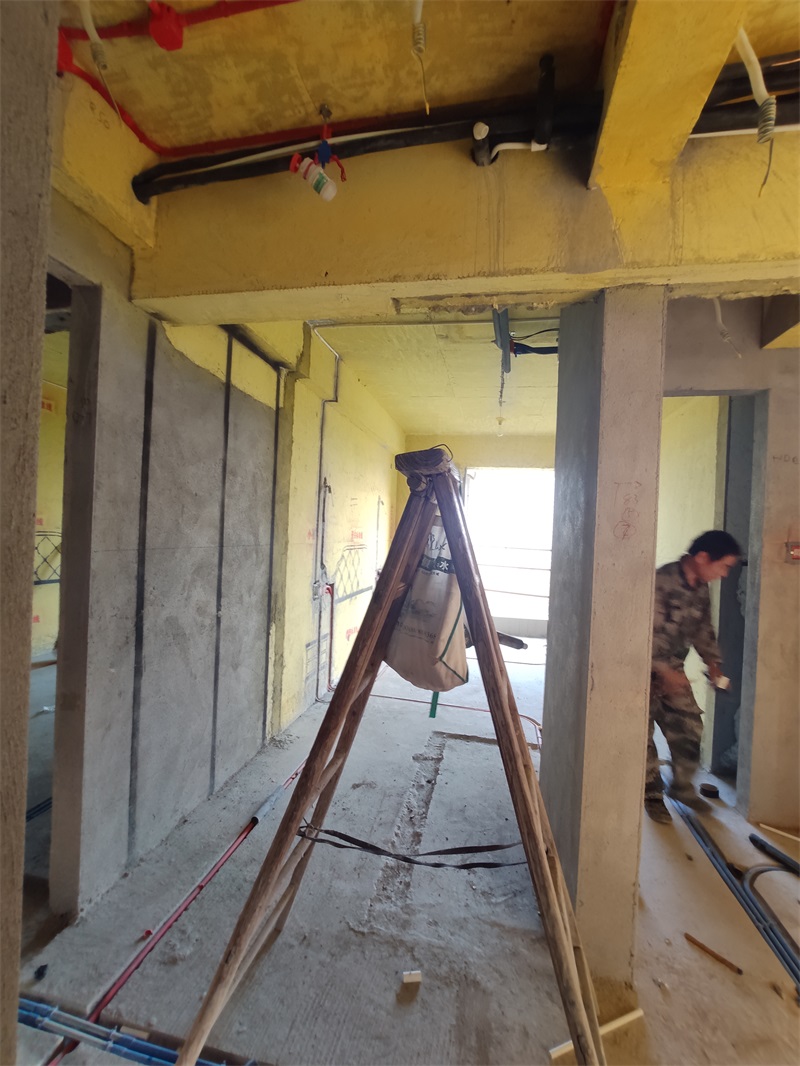

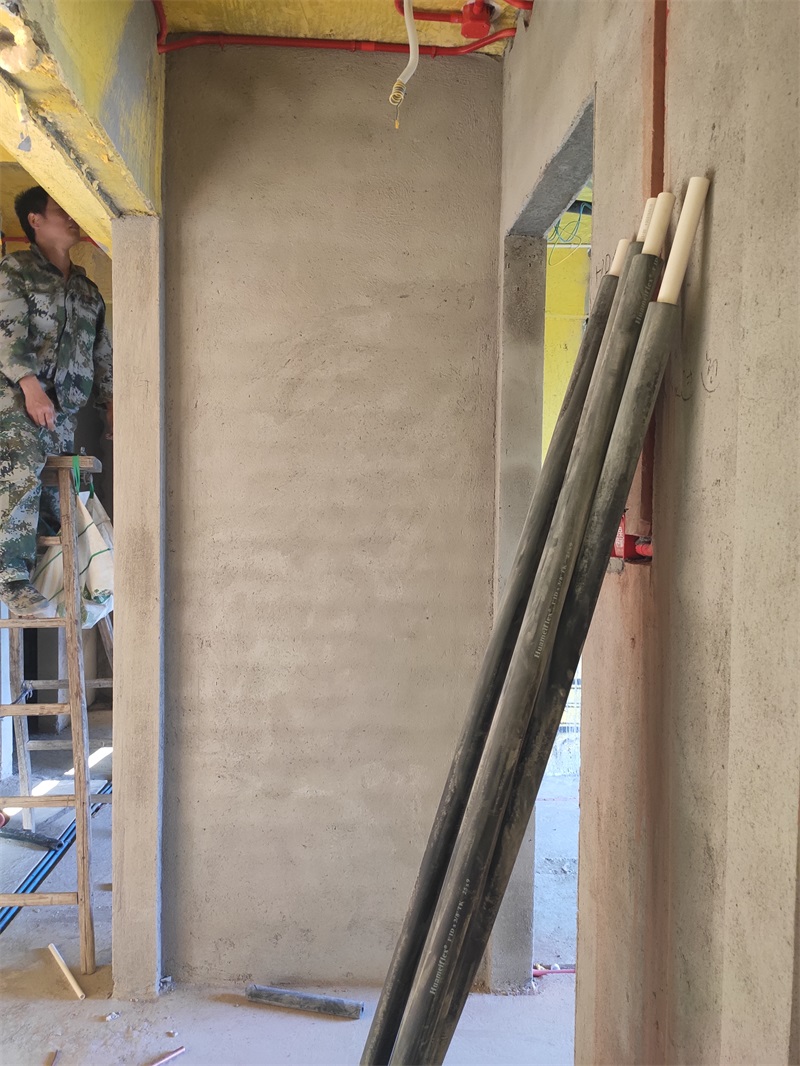

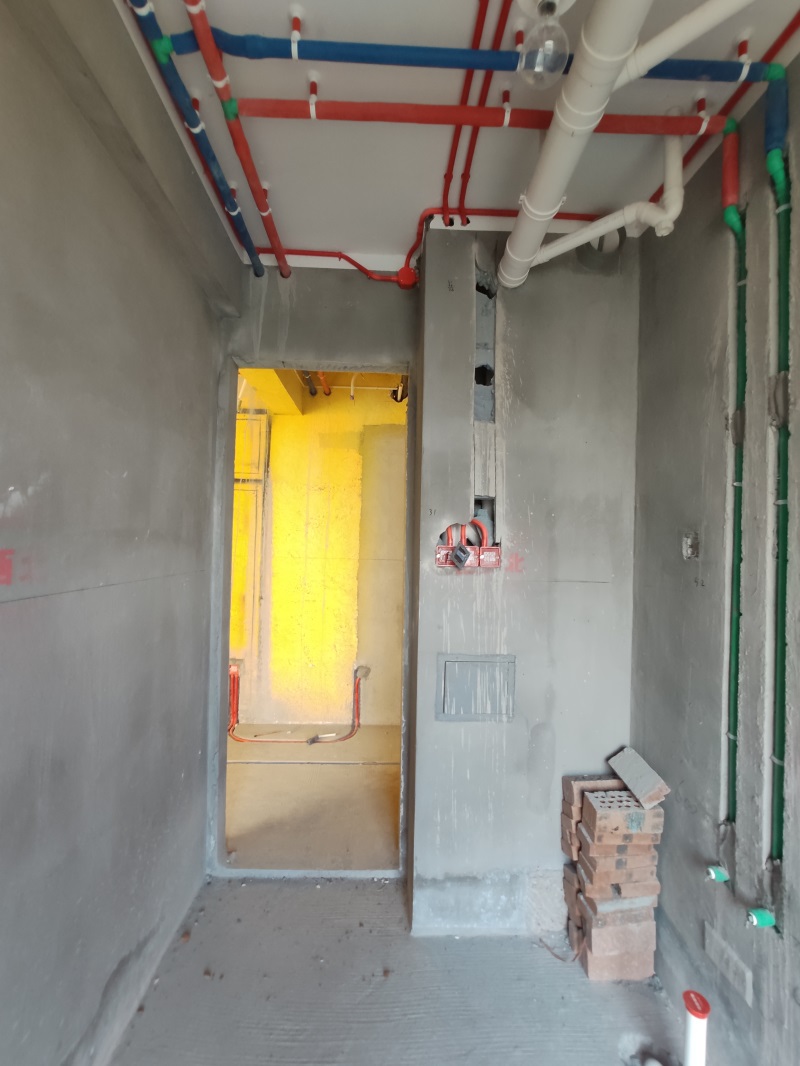

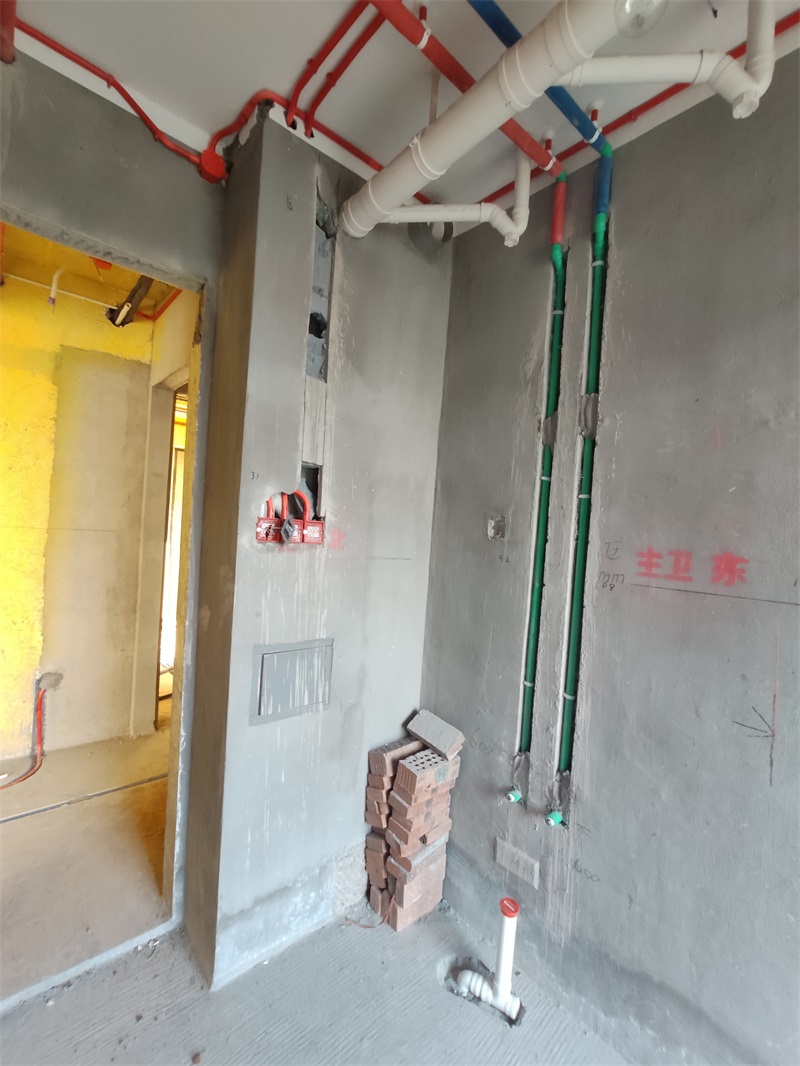

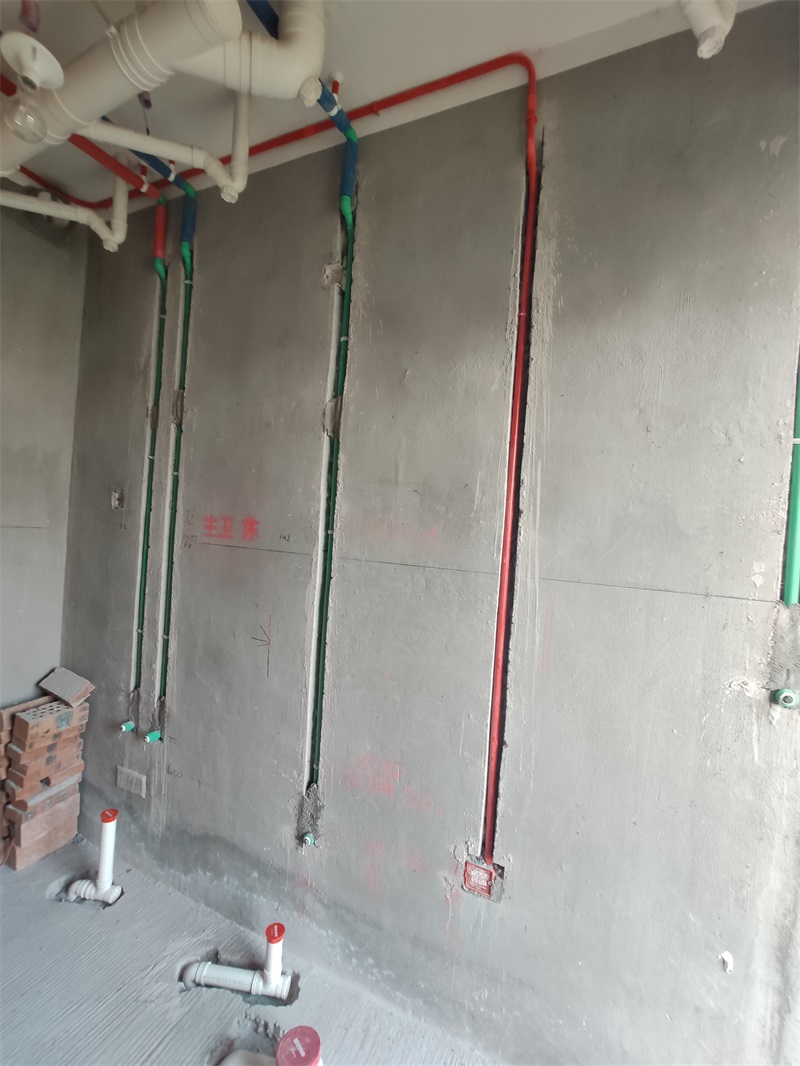

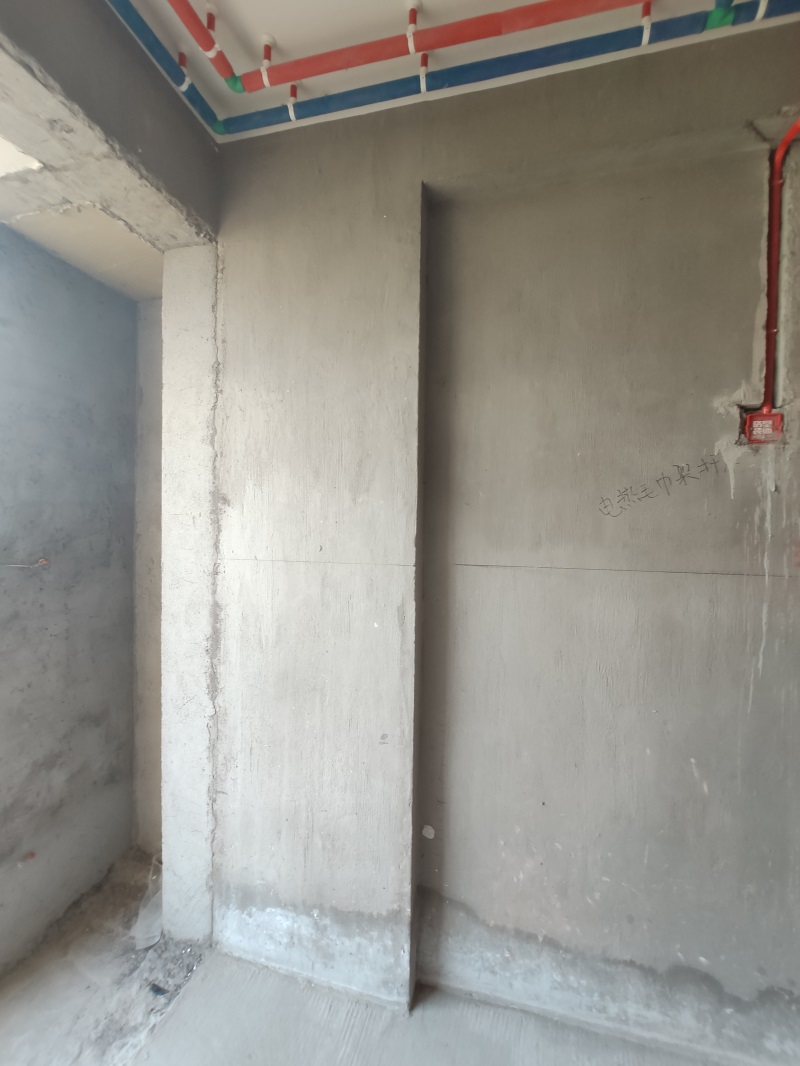

红色保温棉代表热水，蓝色保温棉代表冷水

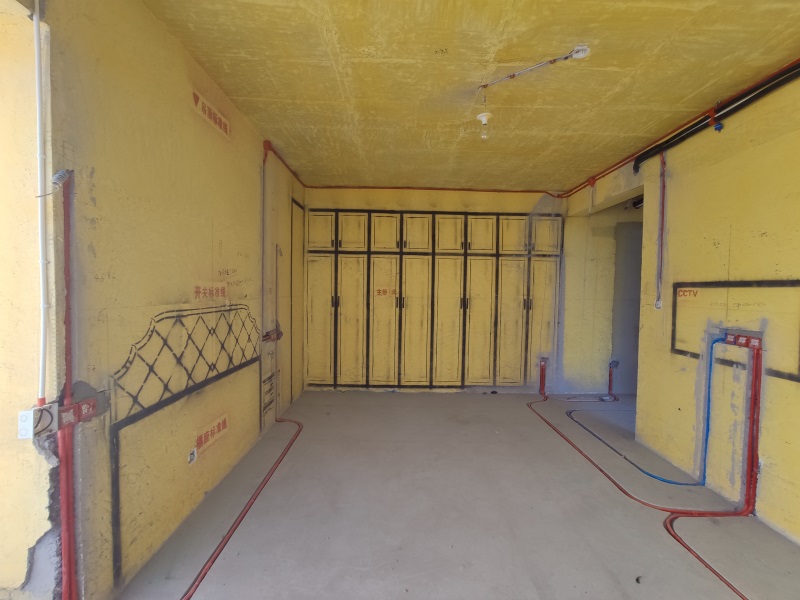

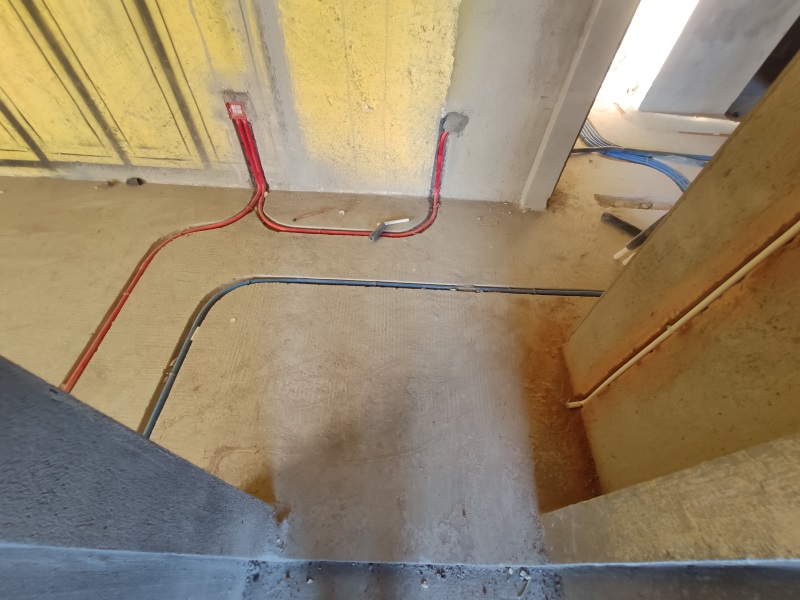

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-10-23 09:38:46

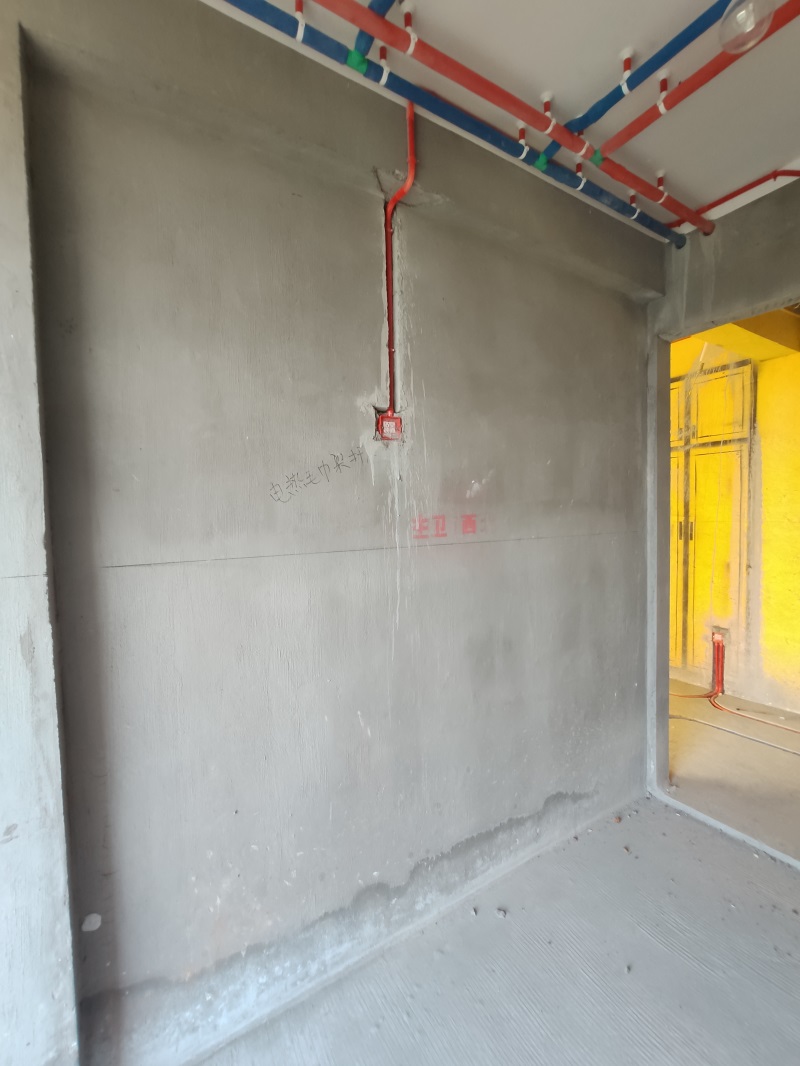

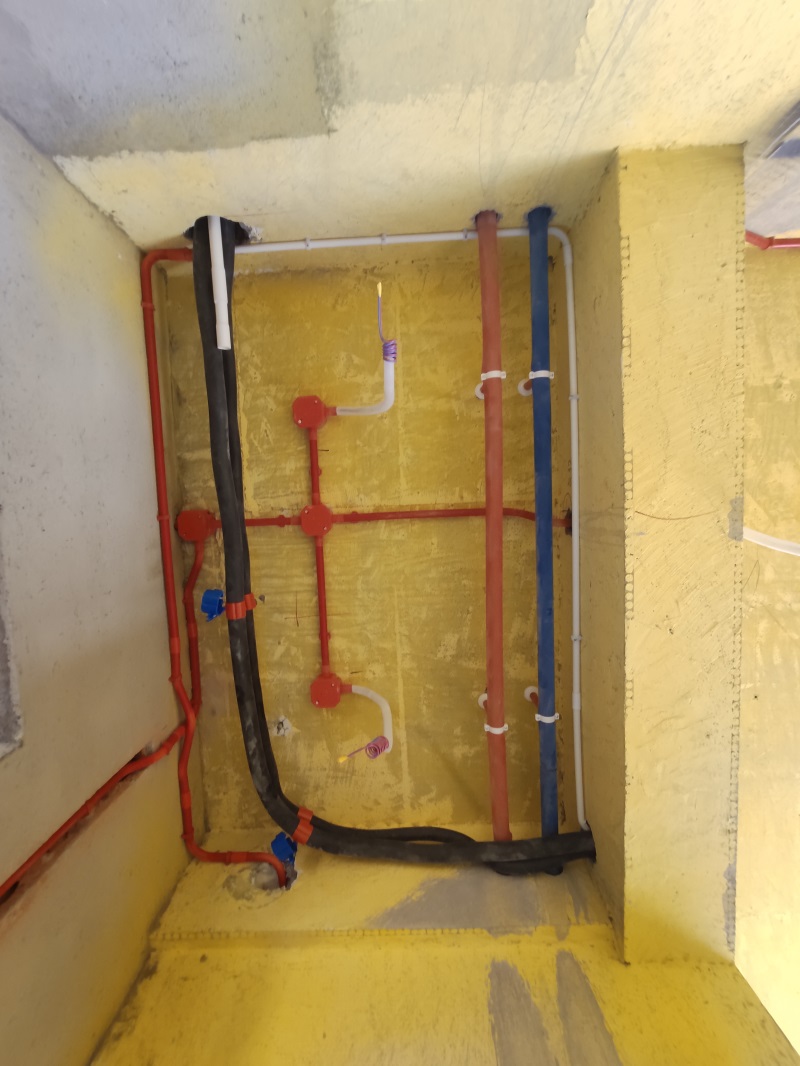

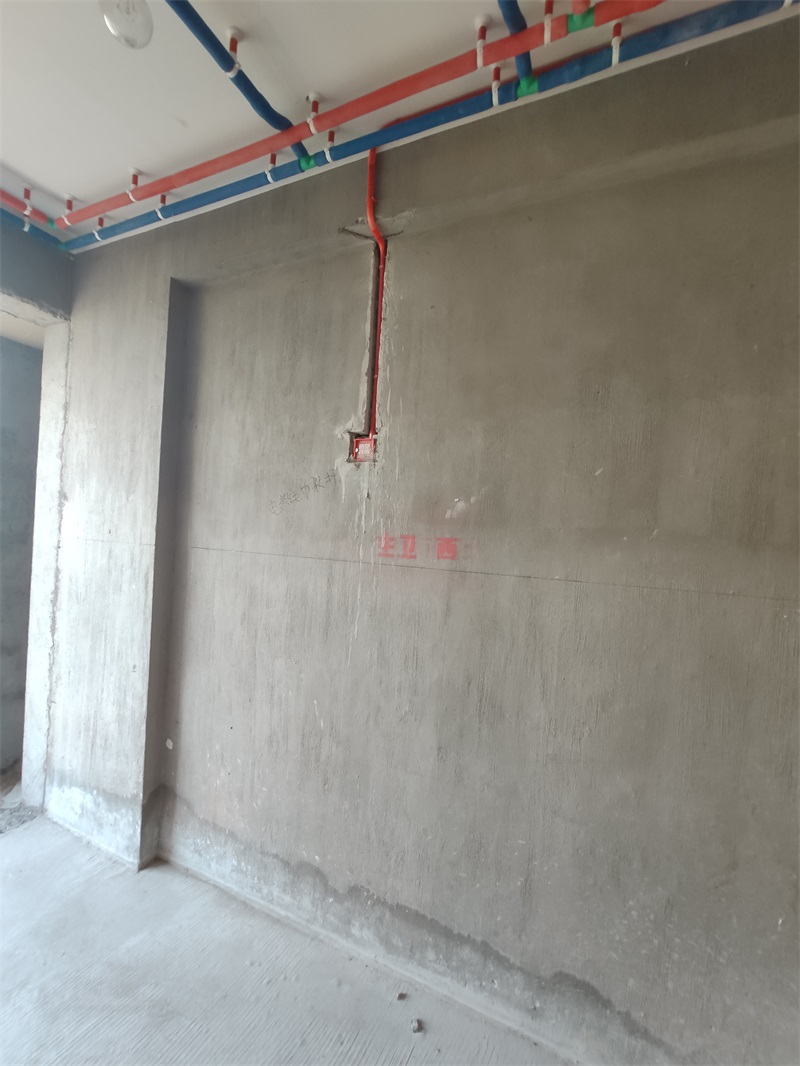

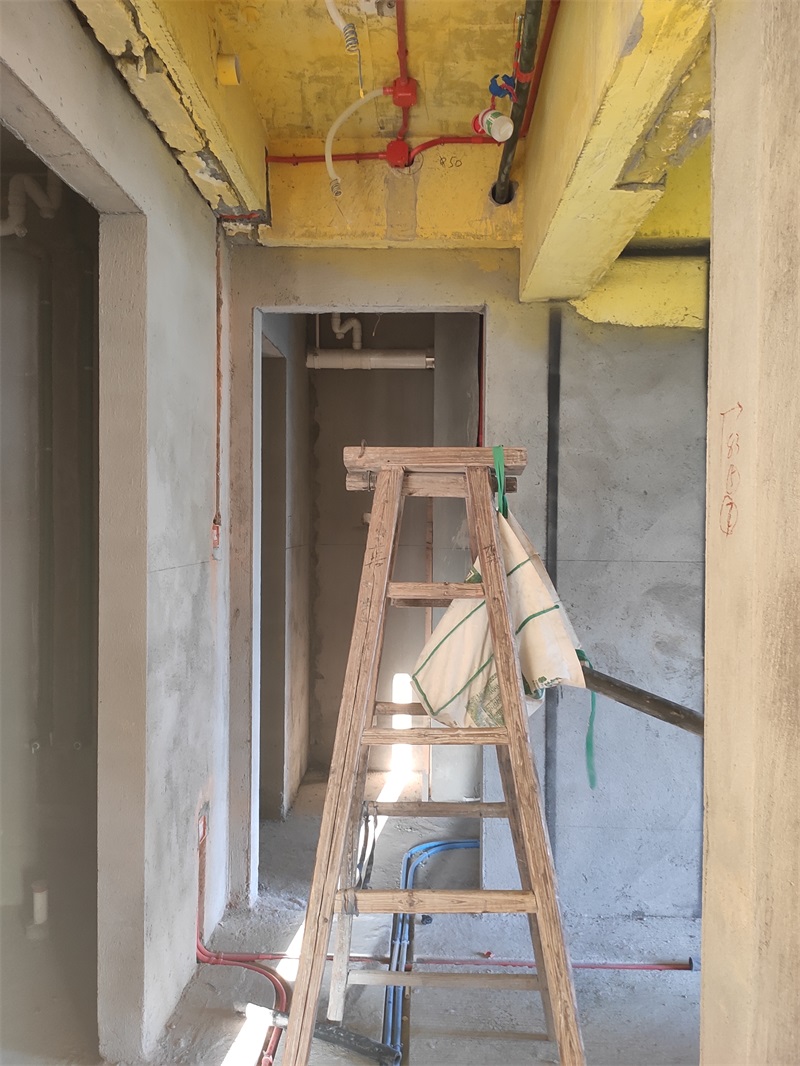

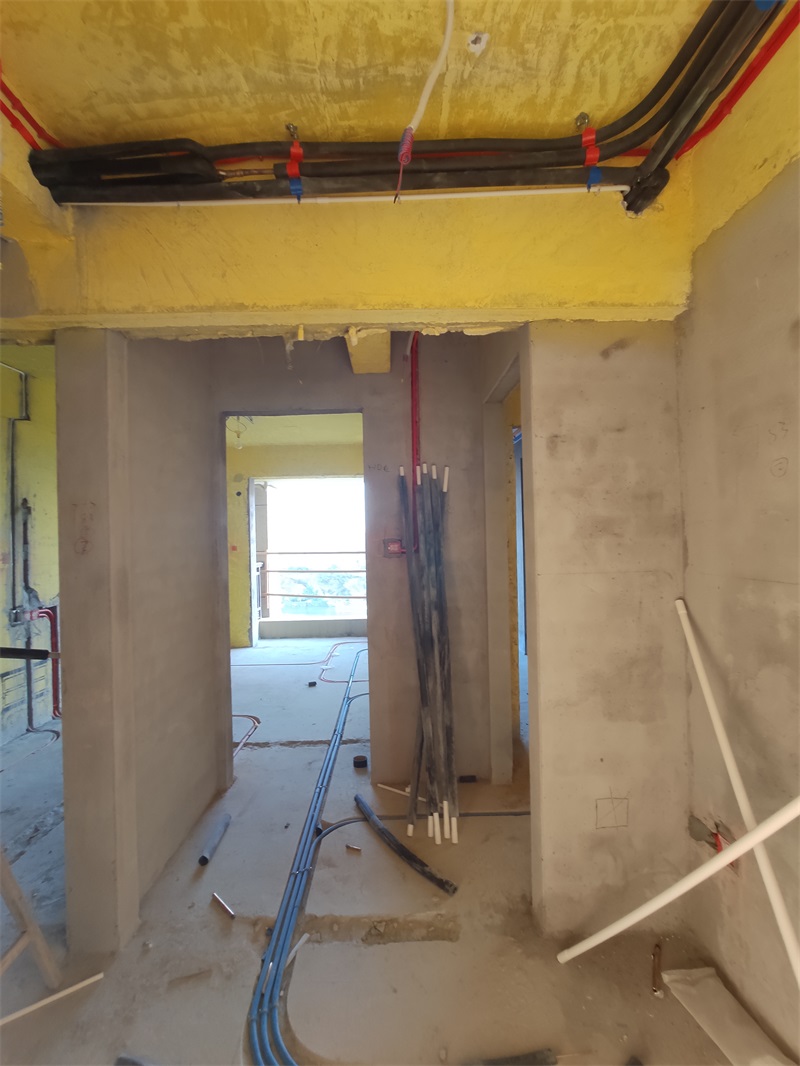

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-10-23 09:40:08

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

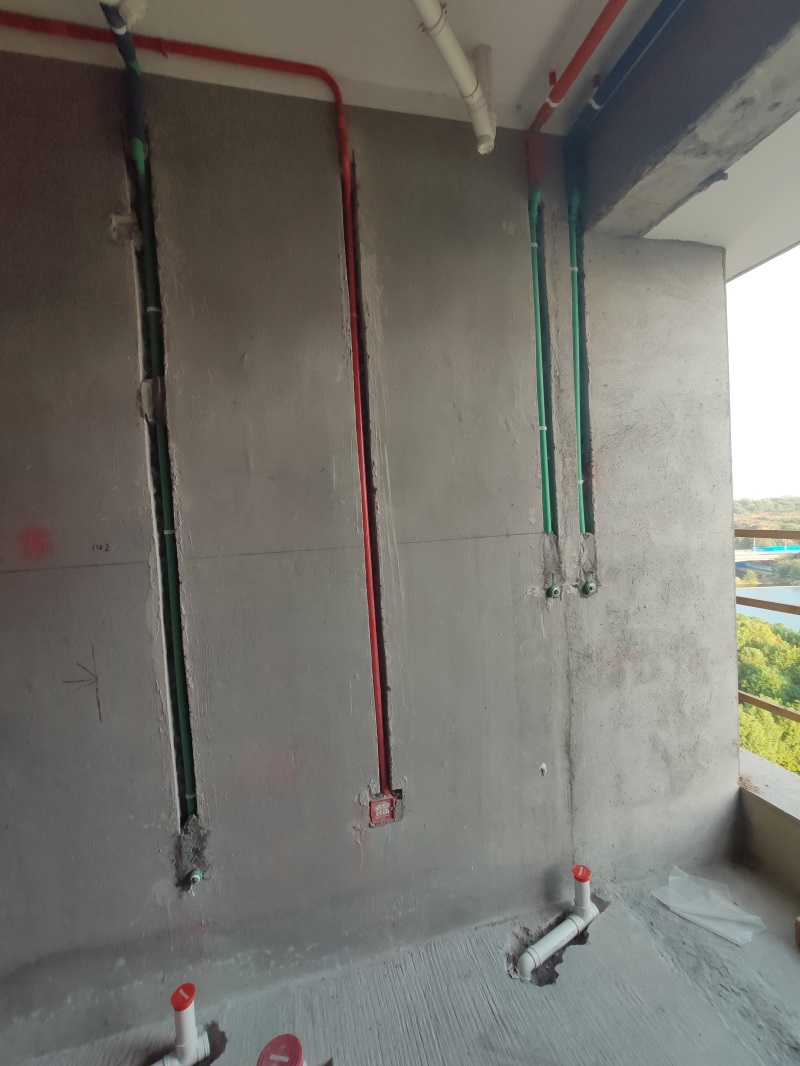

走墙水管采用下垂式安装

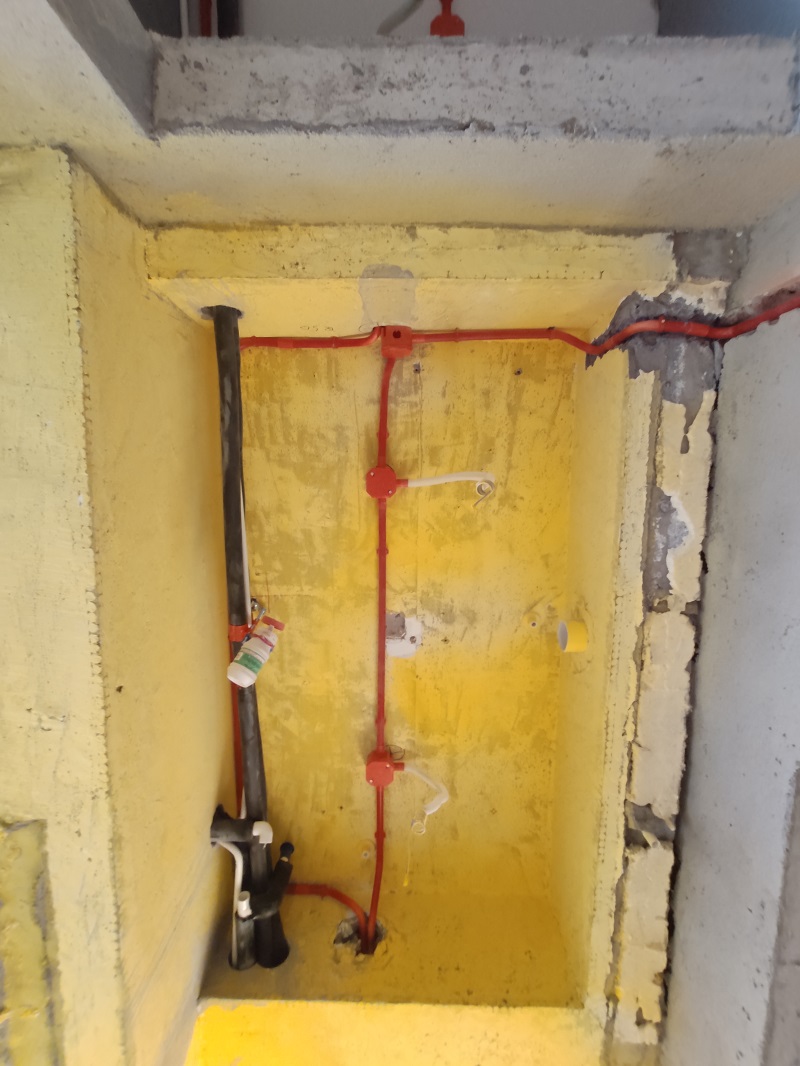

所有柜体内龙头采用内丝外露直接法

发表于 2019-10-23 09:41:00

筒灯位置用波纹管保护起来

发表于 2019-10-23 09:42:57

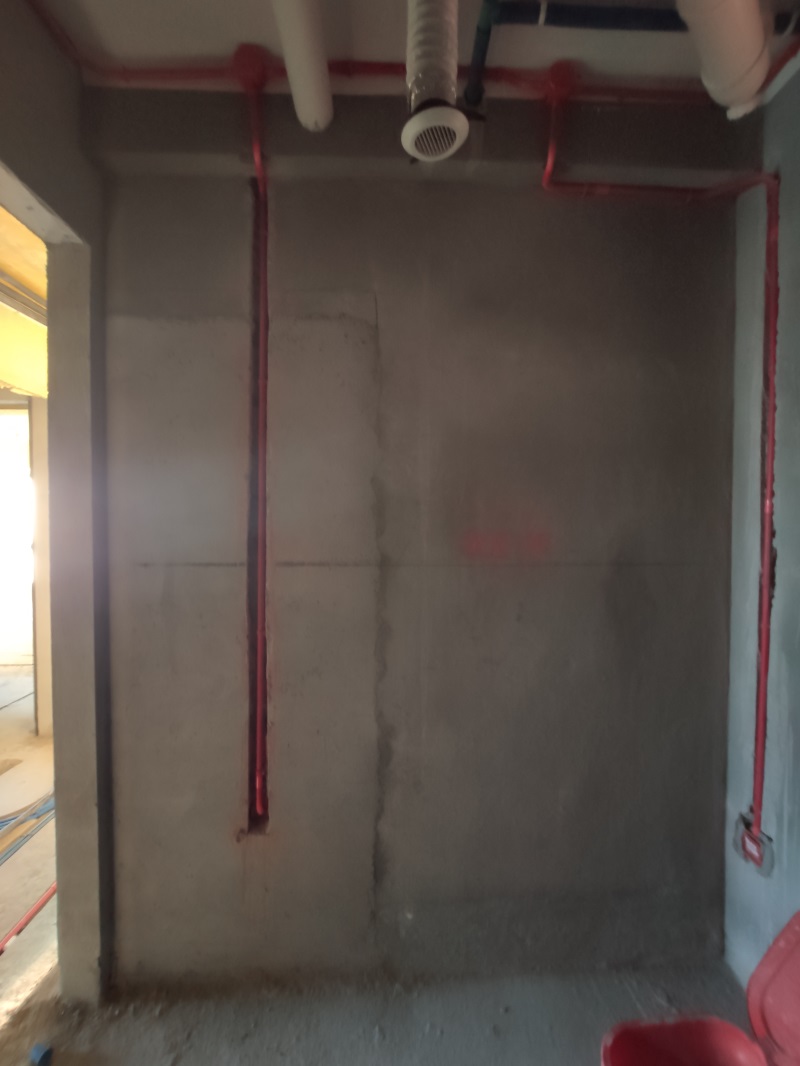

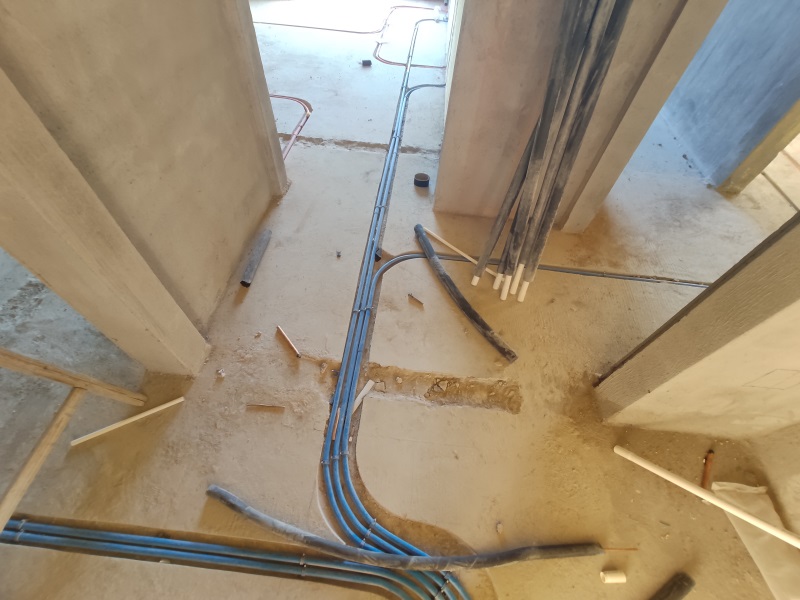

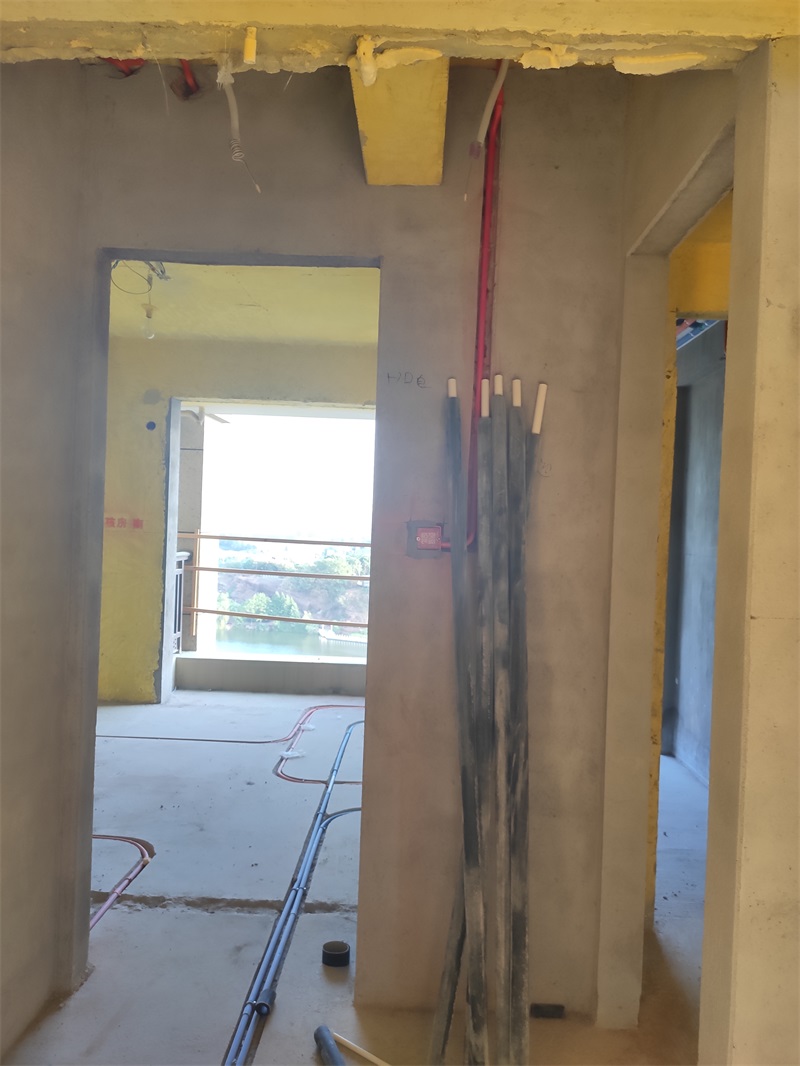

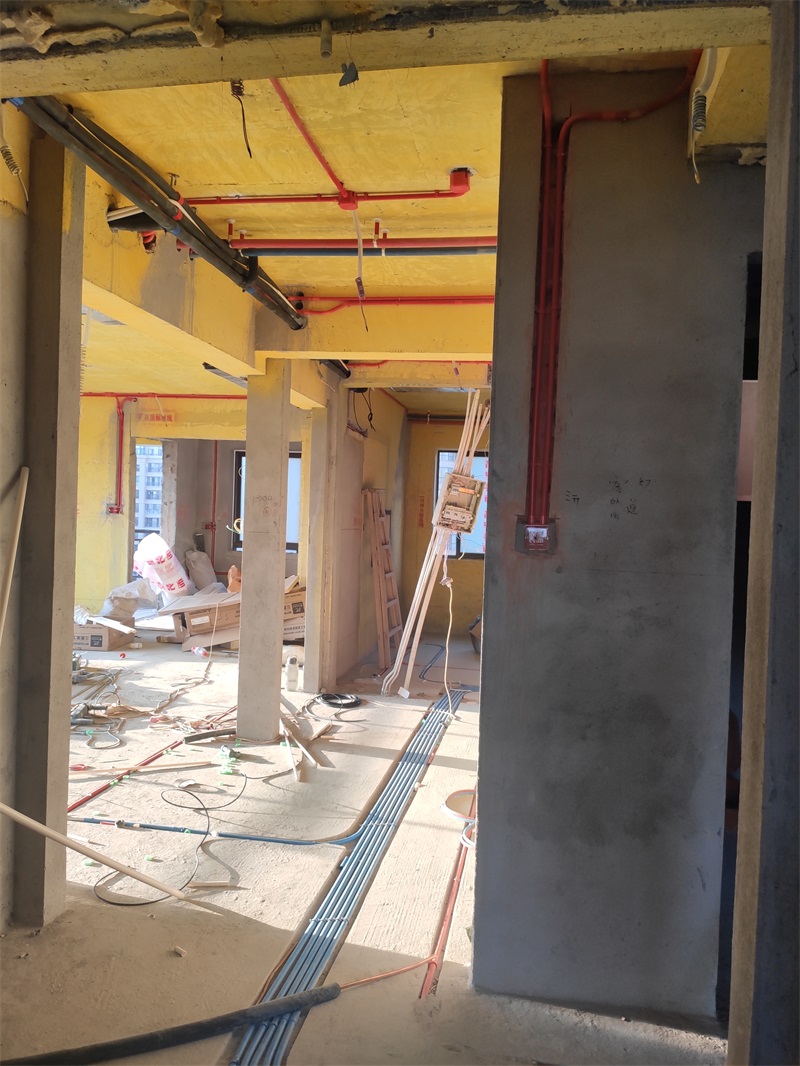

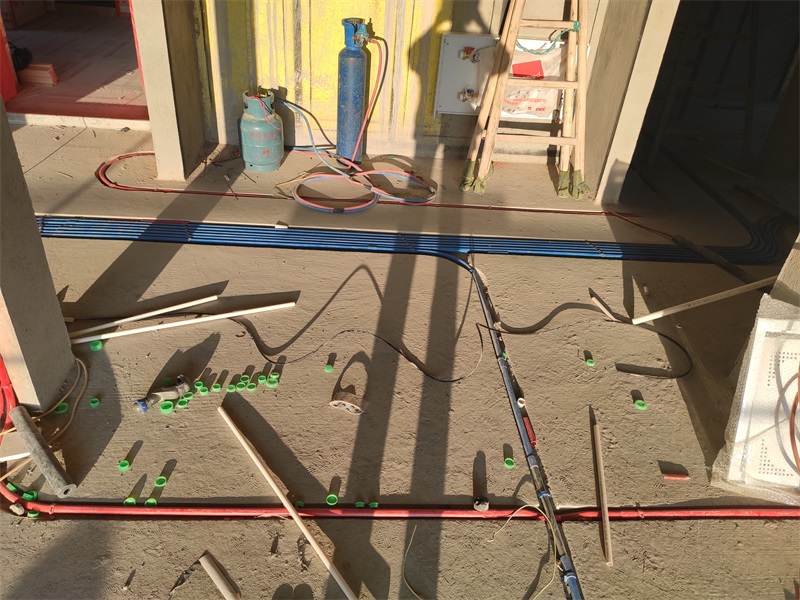

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2019-10-23 09:44:17

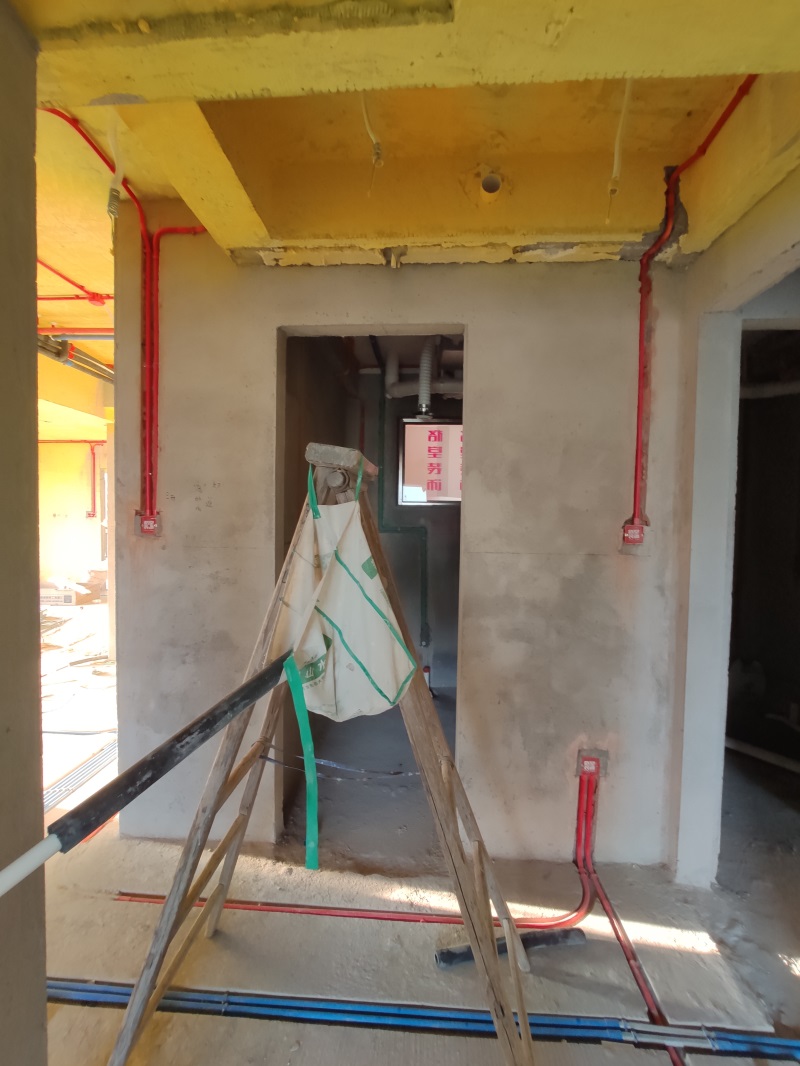

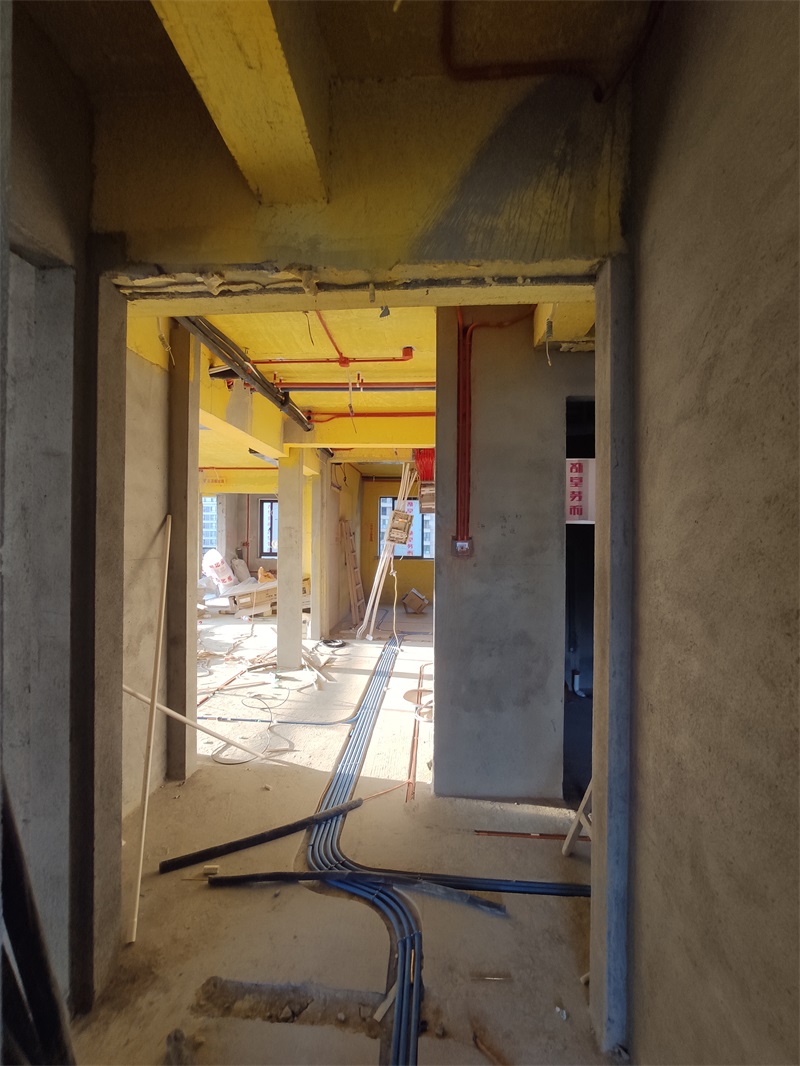

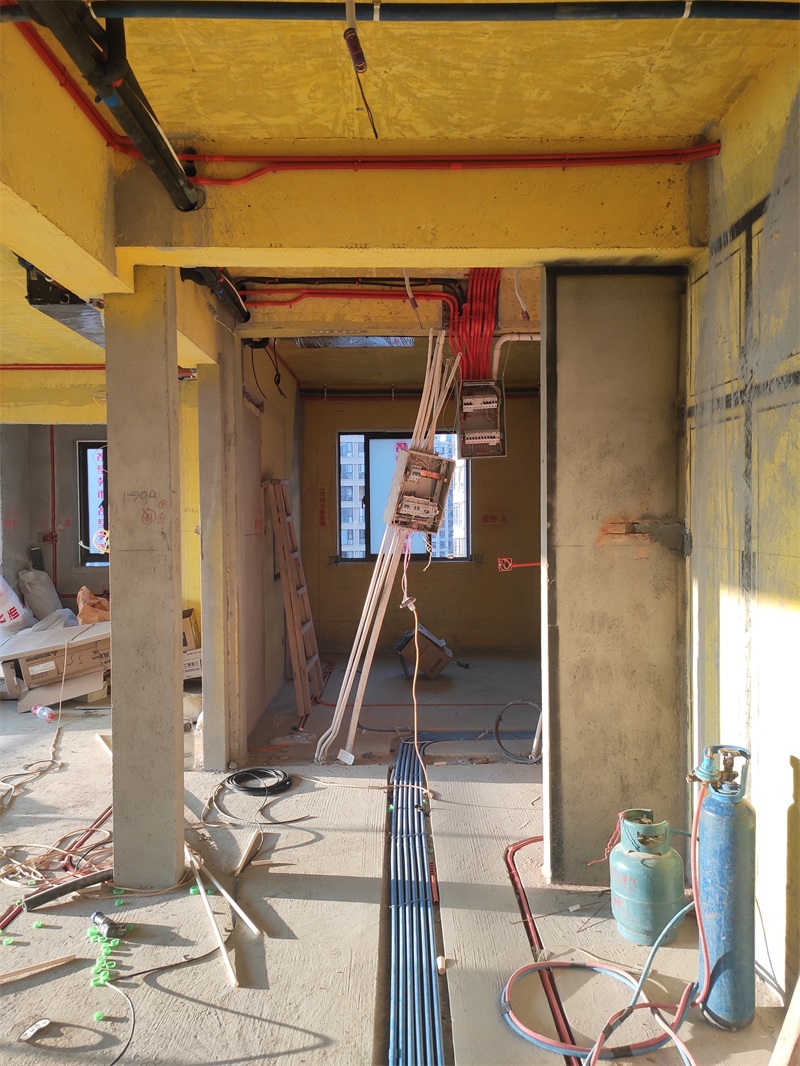

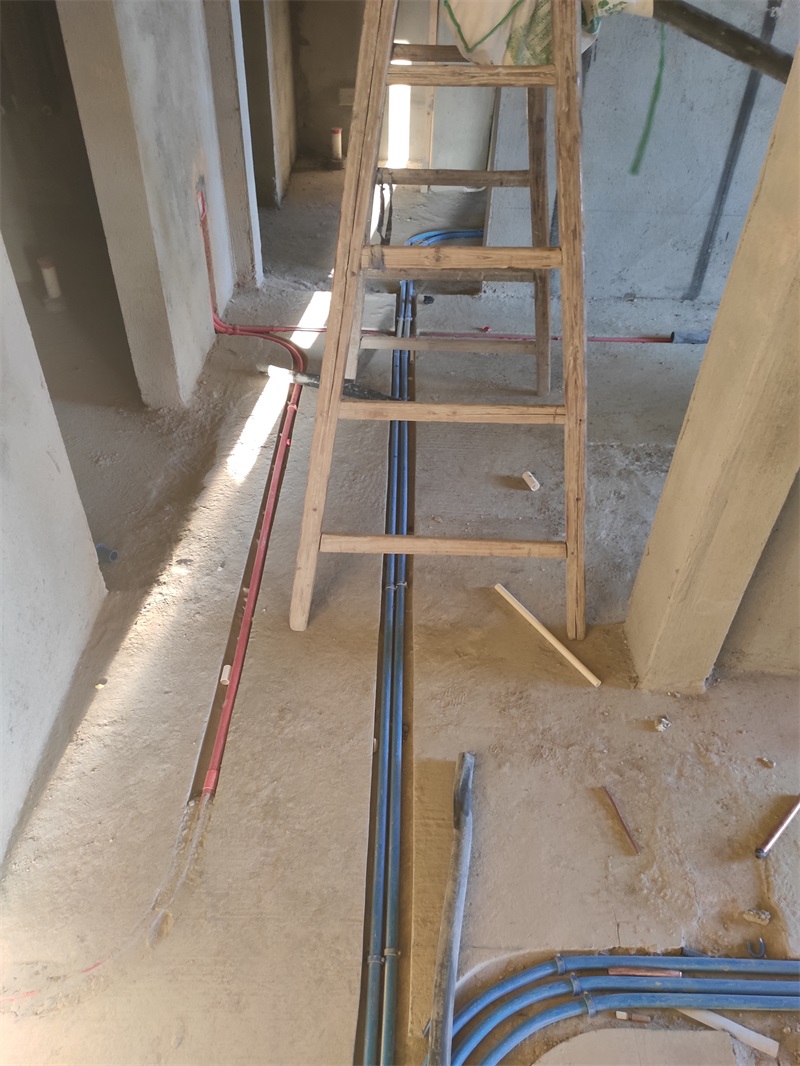

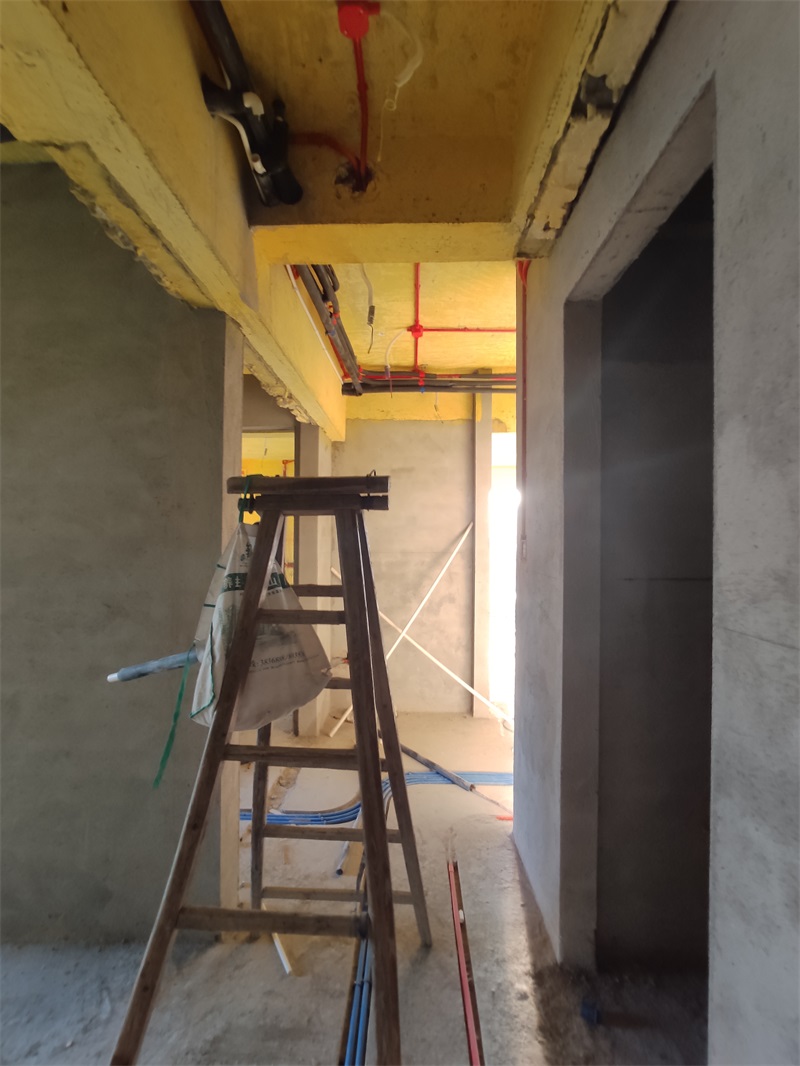

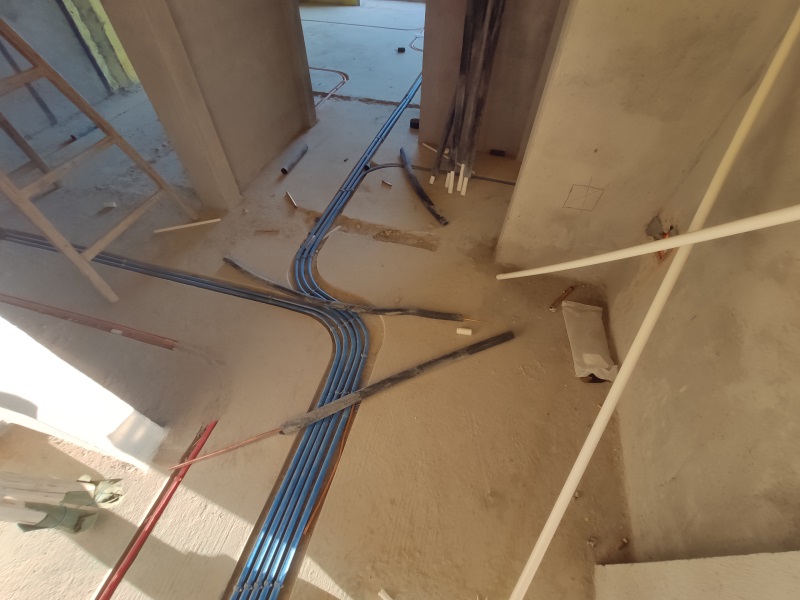

蓝色线管代表弱电

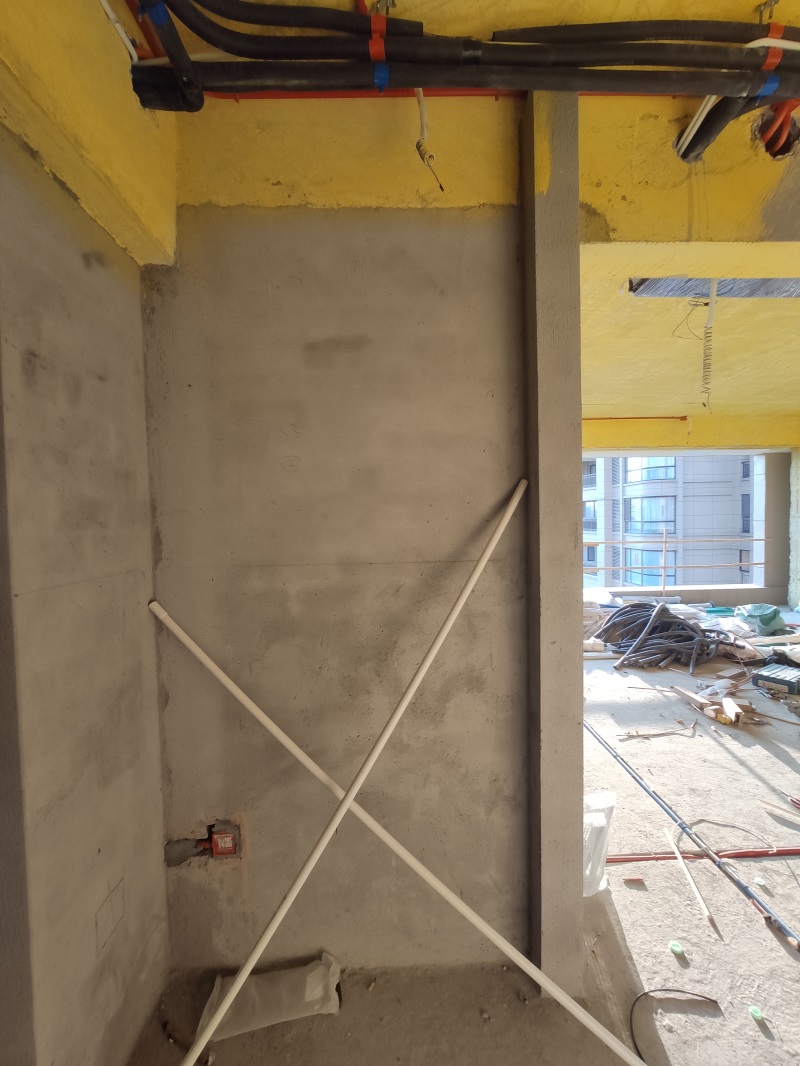

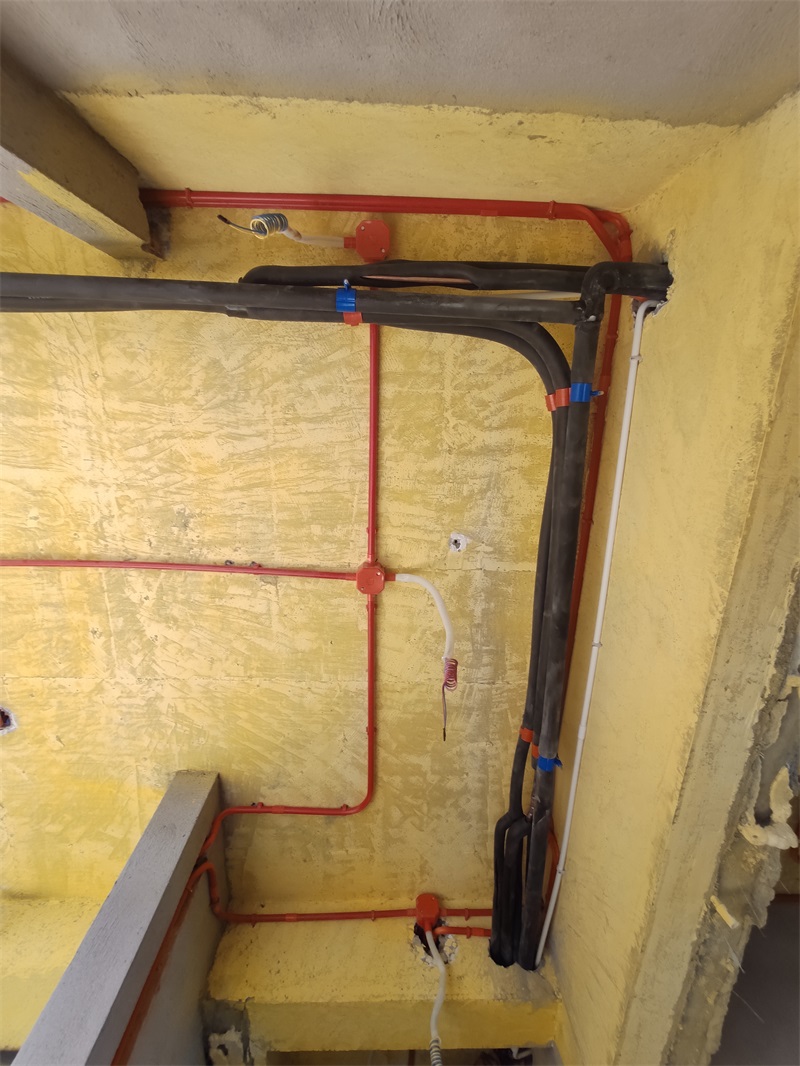

空调安装

发表于 2019-10-23 09:45:36

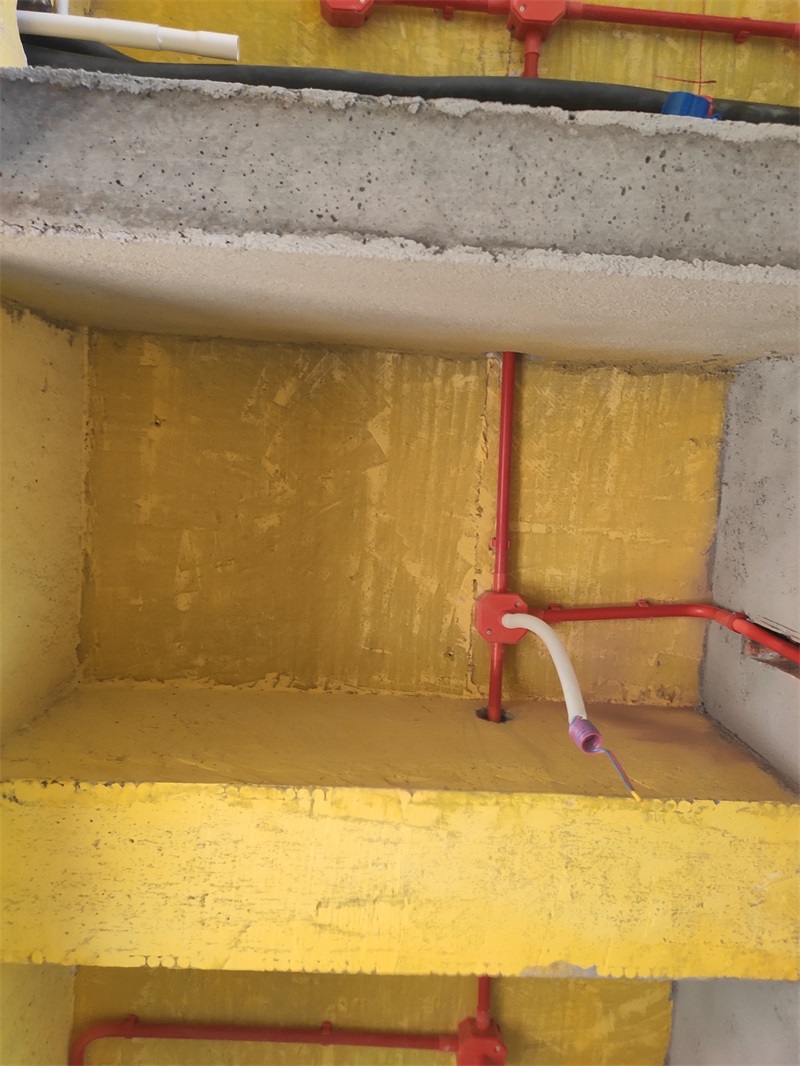

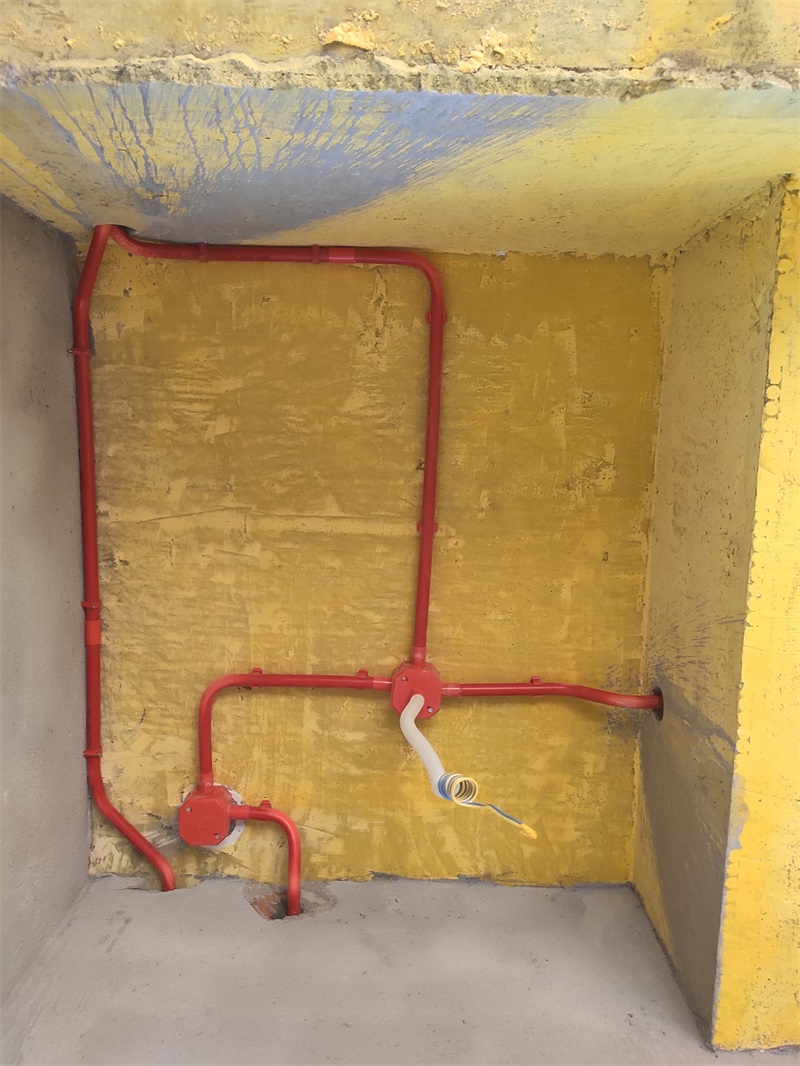

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

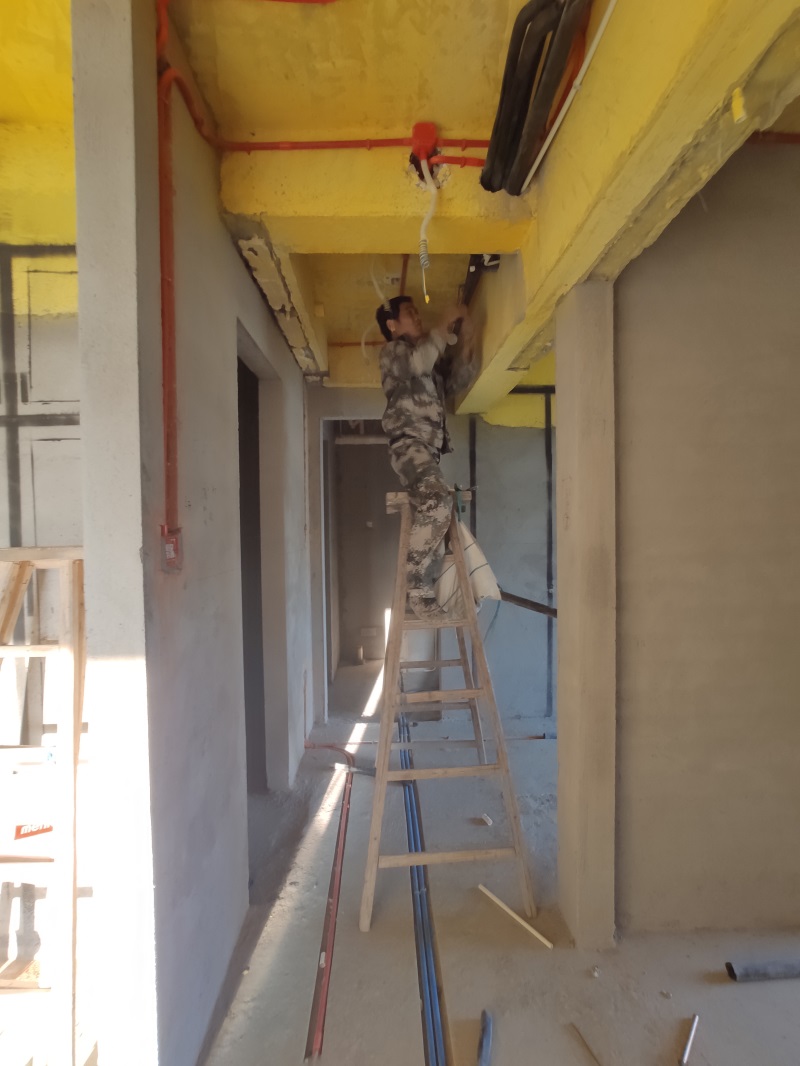

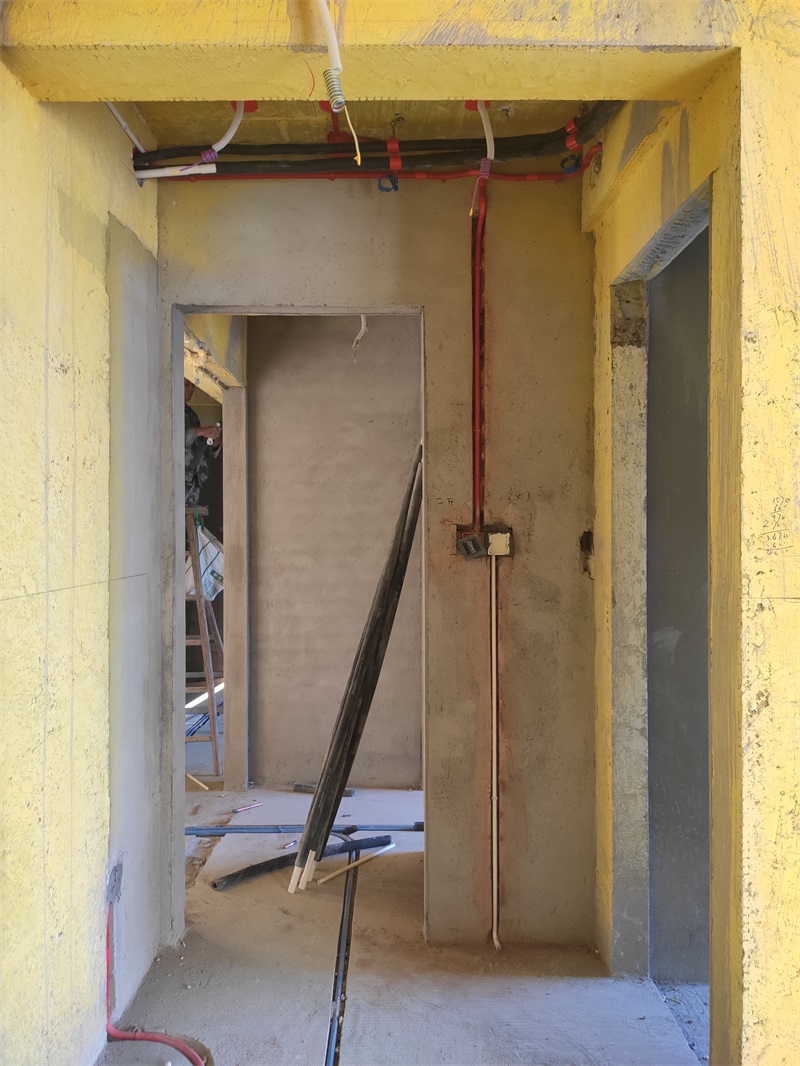

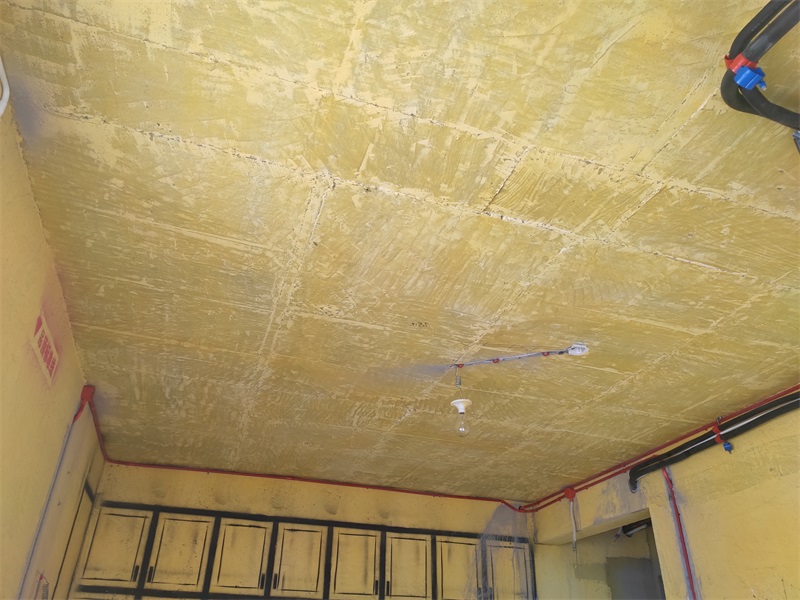

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-10-23 09:47:14

走墙水管采用下垂式安装

贴瓷砖的墙面水管不需要包保温棉

发表于 2019-10-23 09:48:51

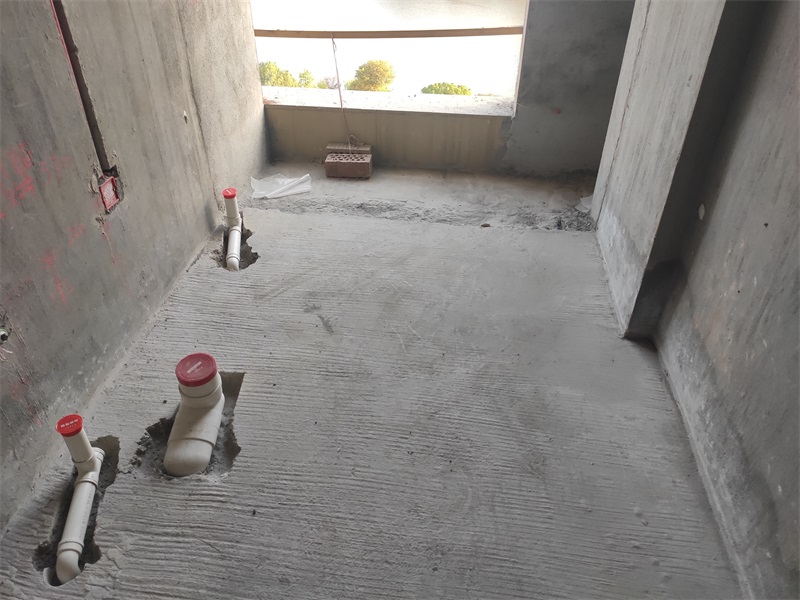

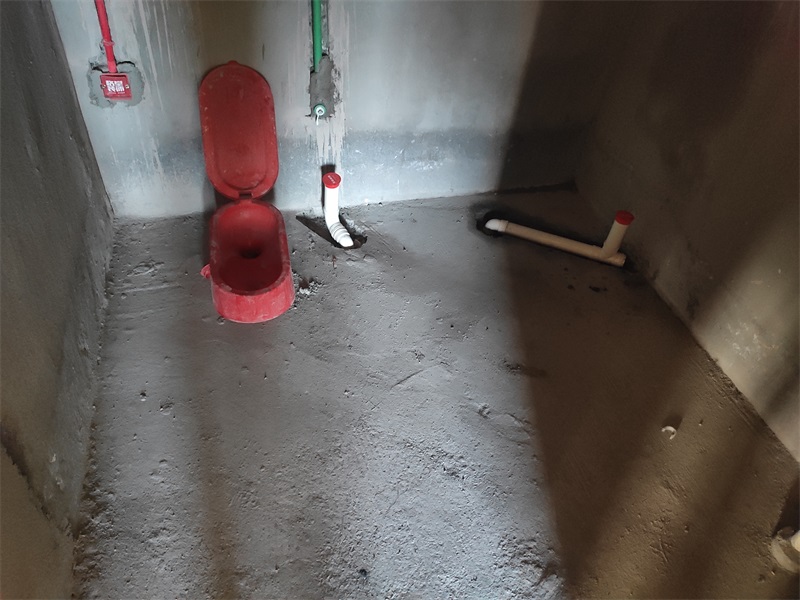

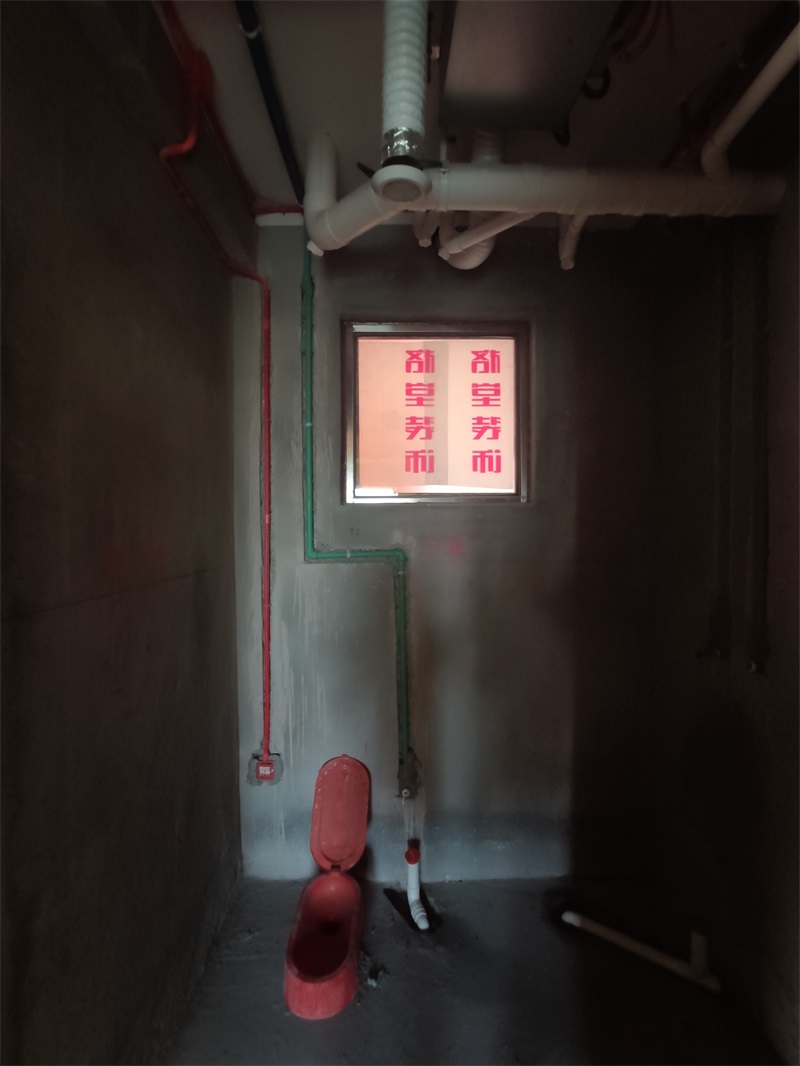

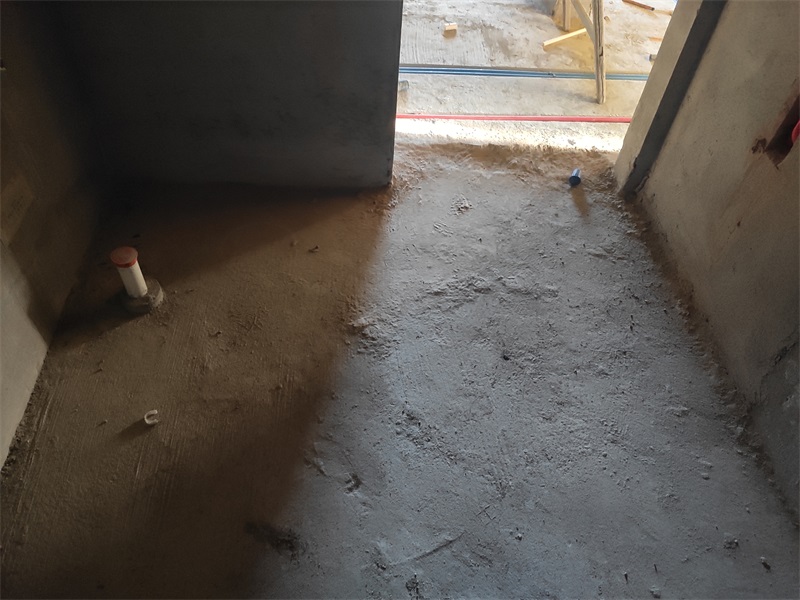

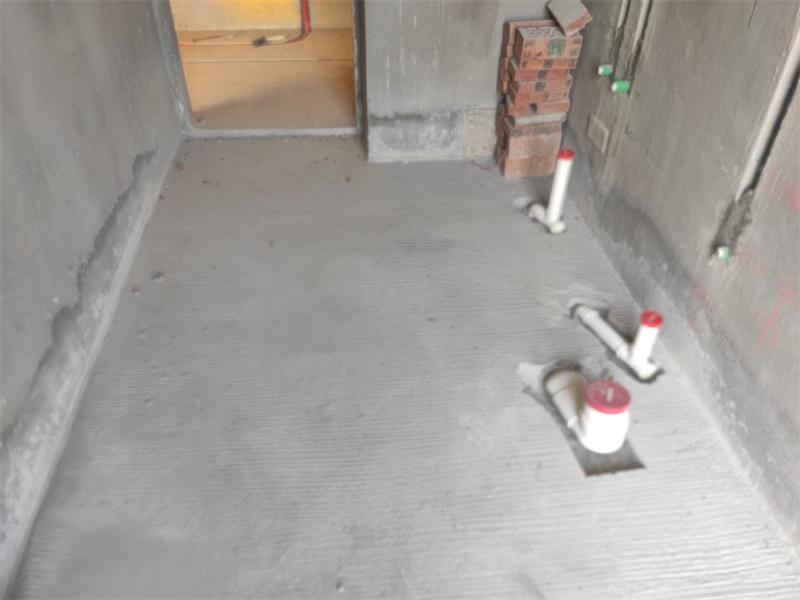

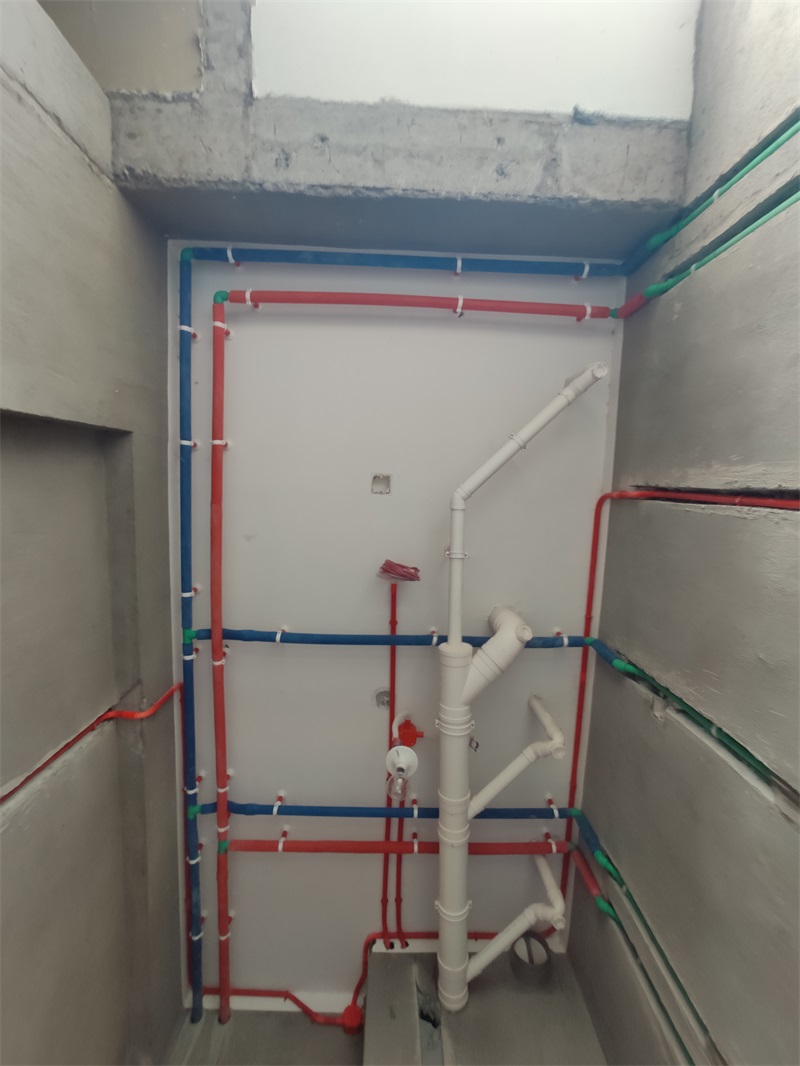

卫生间

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀
