阳光水岸15-2-11#168㎡美式—无处不在的质感与自在

发表于 2019-10-22 17:16:16

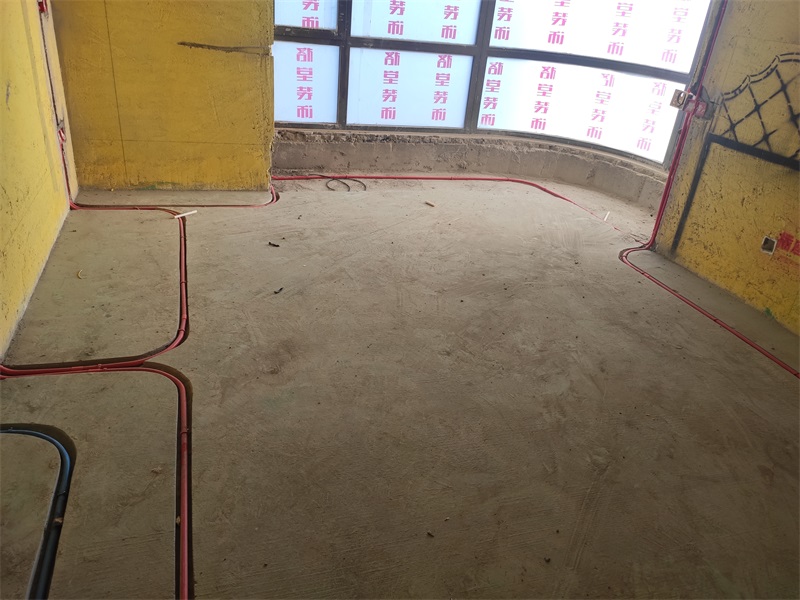

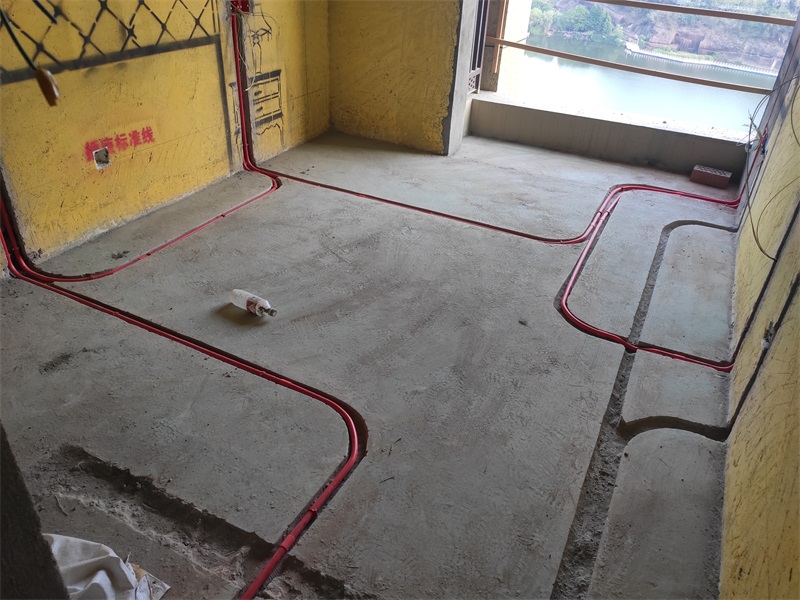

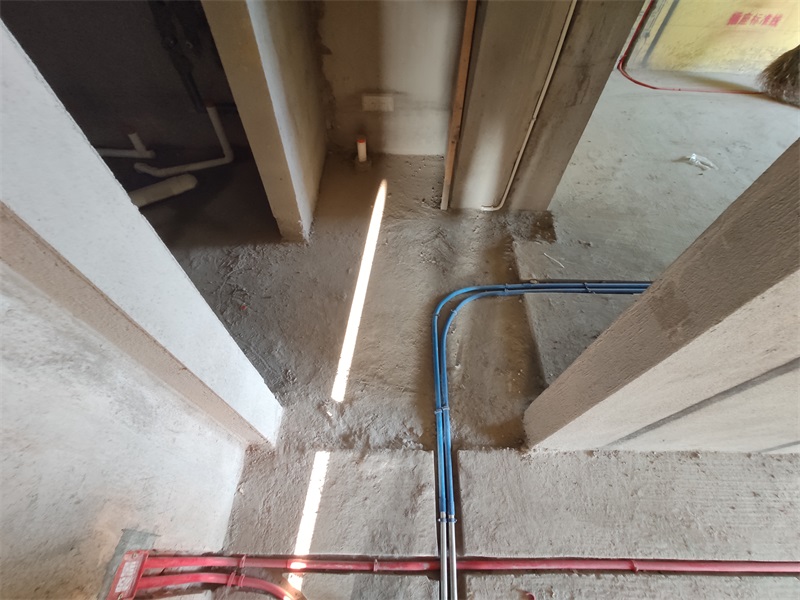

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

发表于 2019-10-22 17:21:03

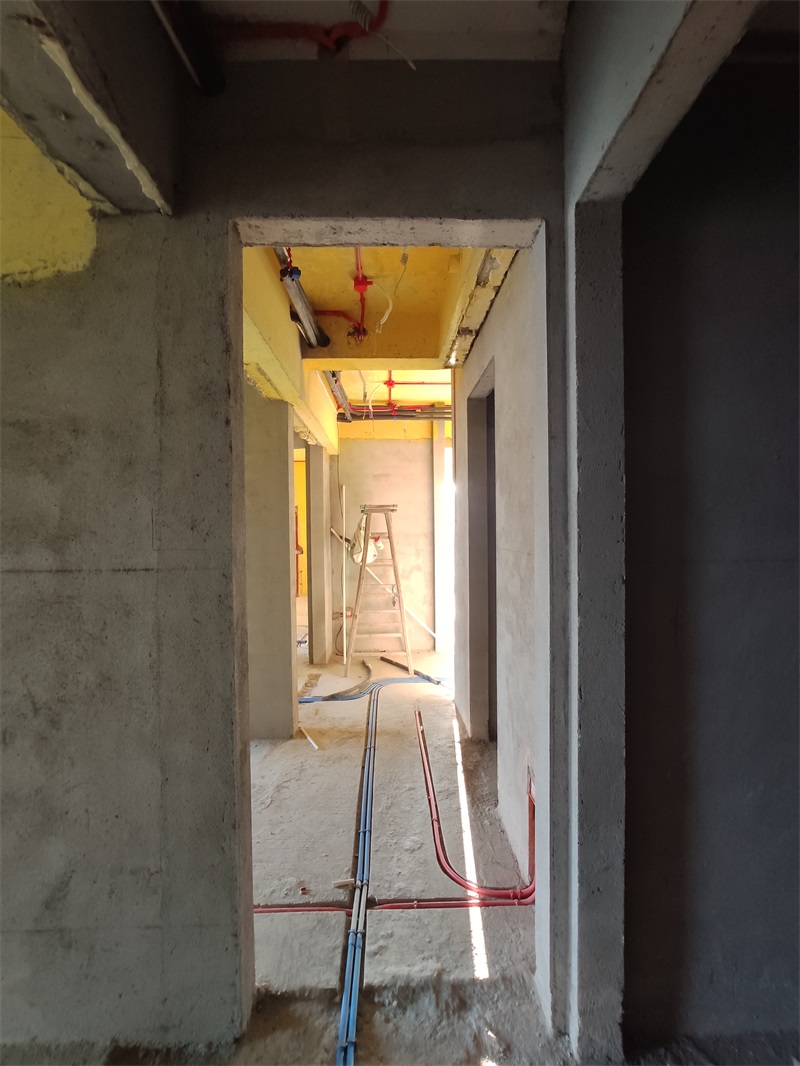

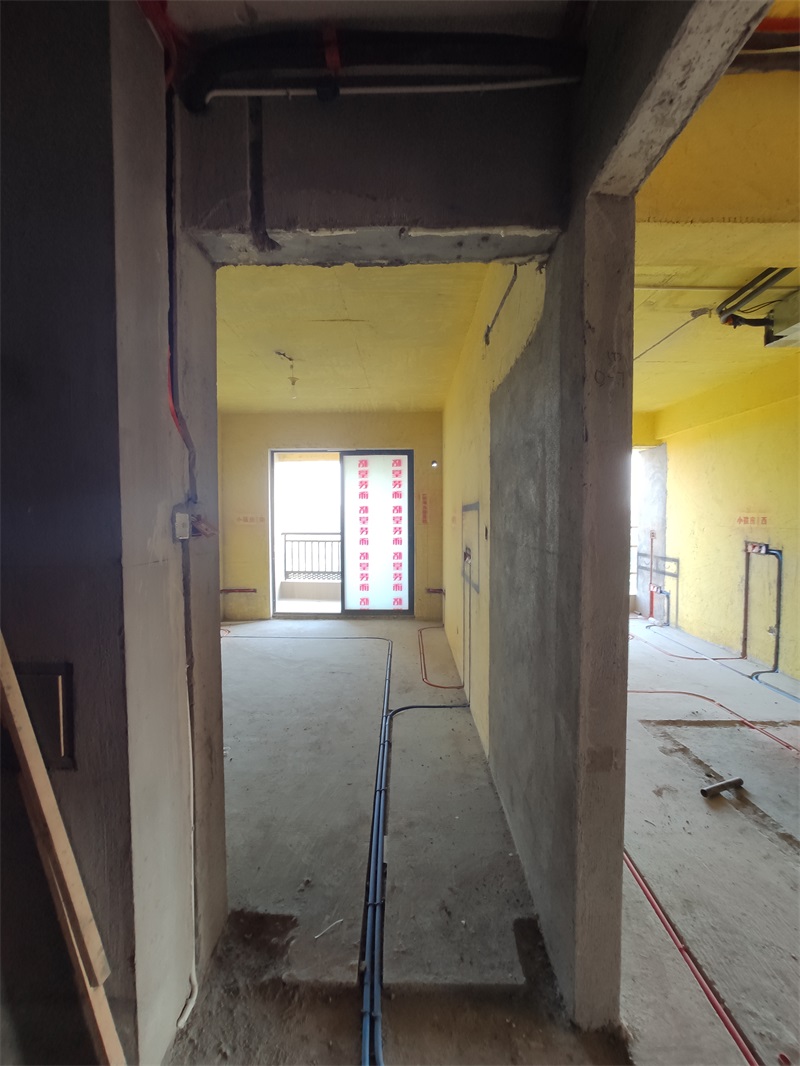

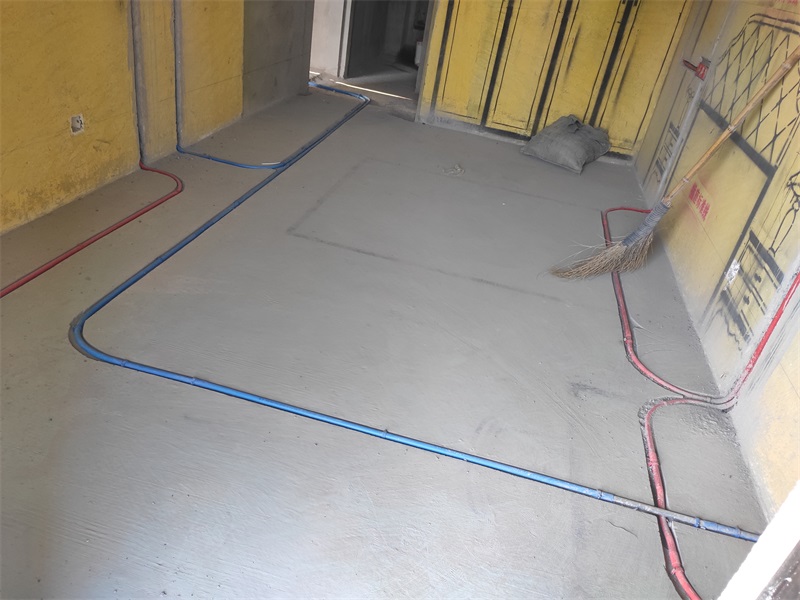

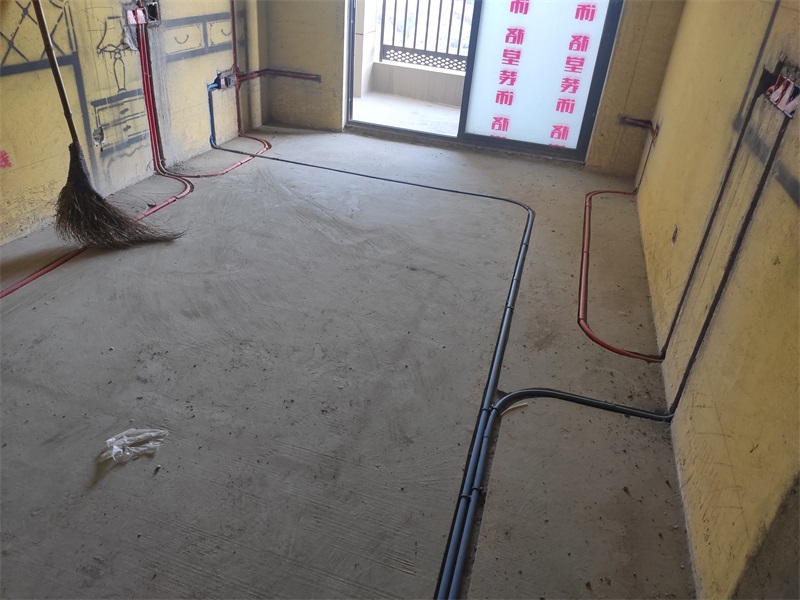

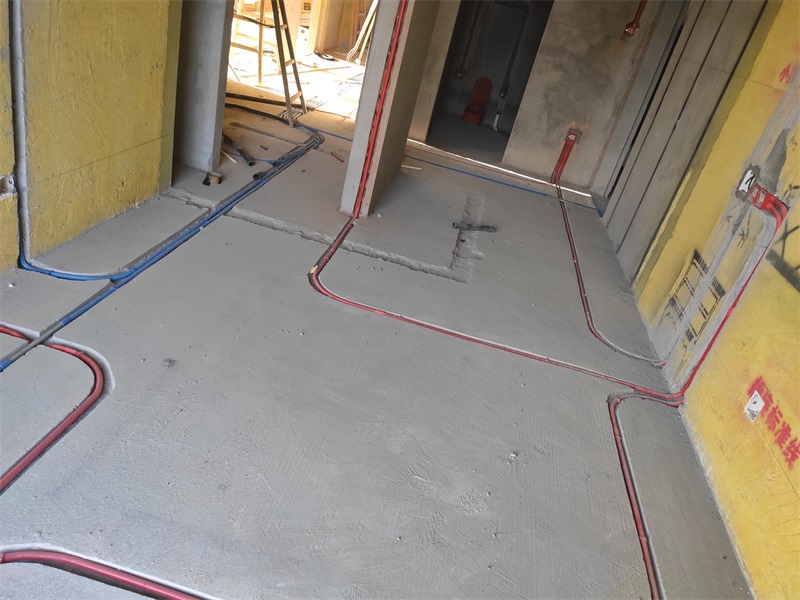

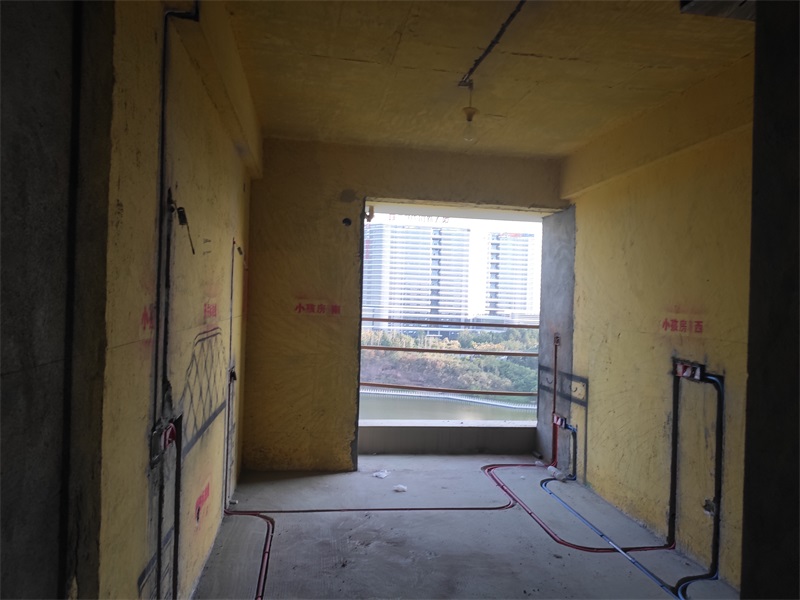

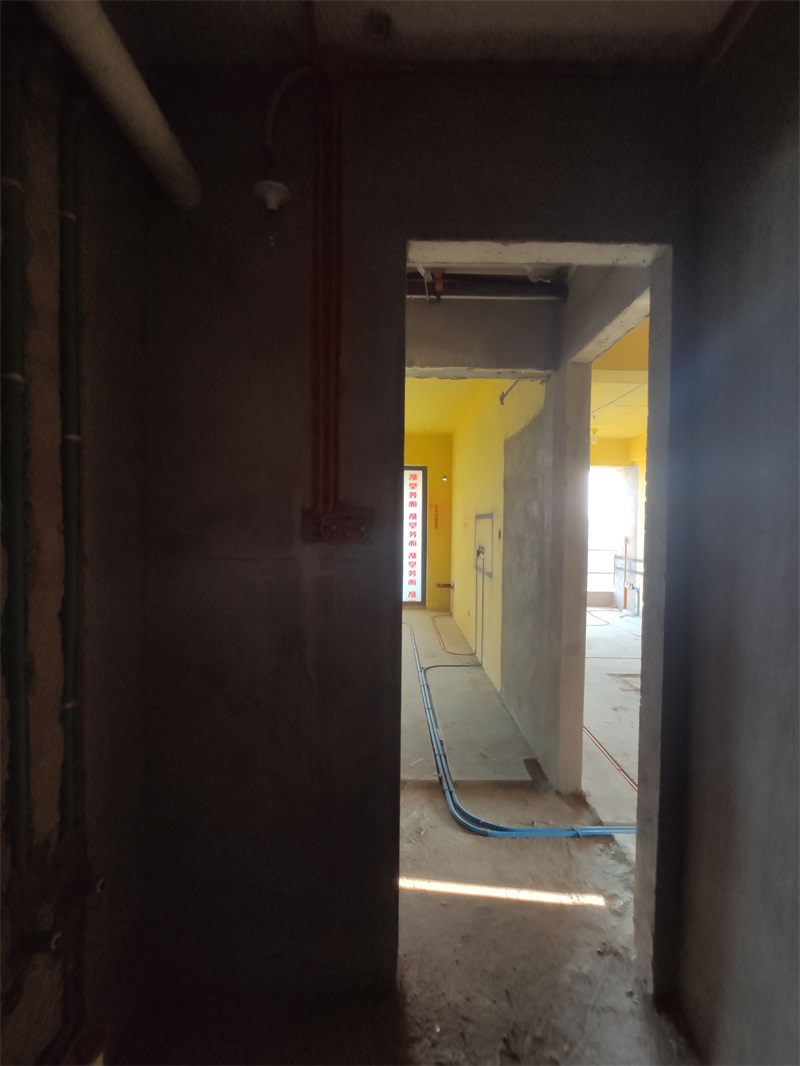

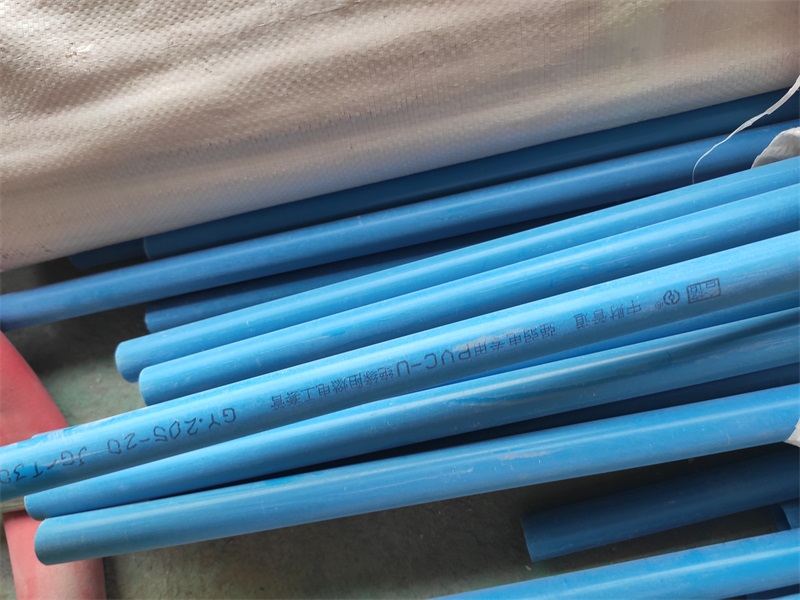

红色代表强电，蓝色线管代表弱电

墙角禁止走管，距墙30cm以上，同线盒内不得有强弱电

发表于 2019-10-22 17:22:50

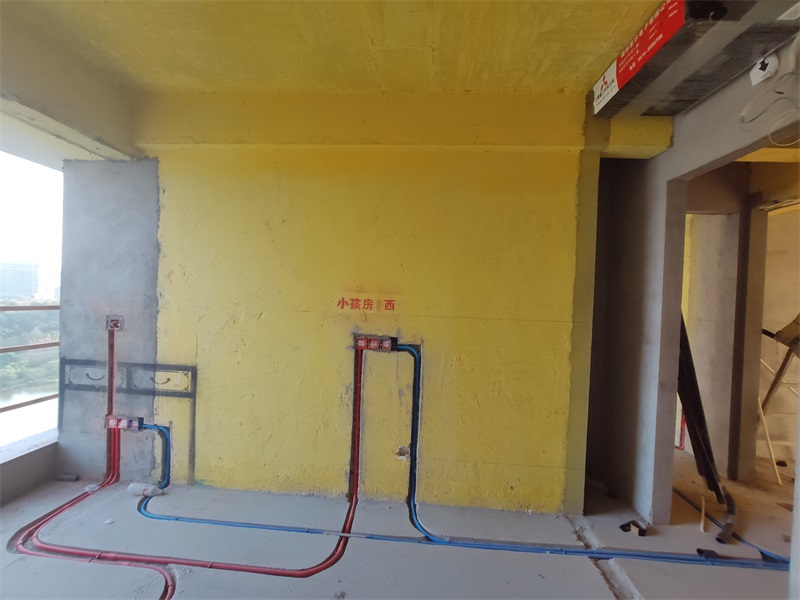

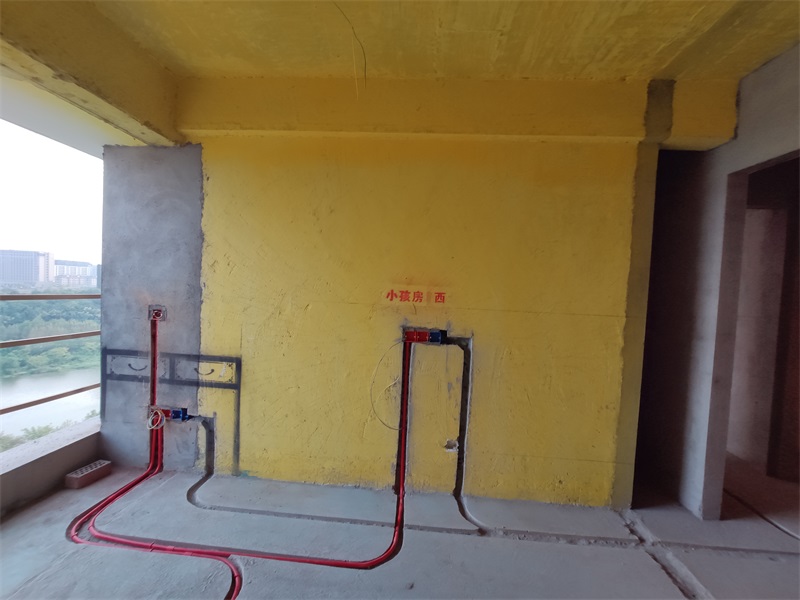

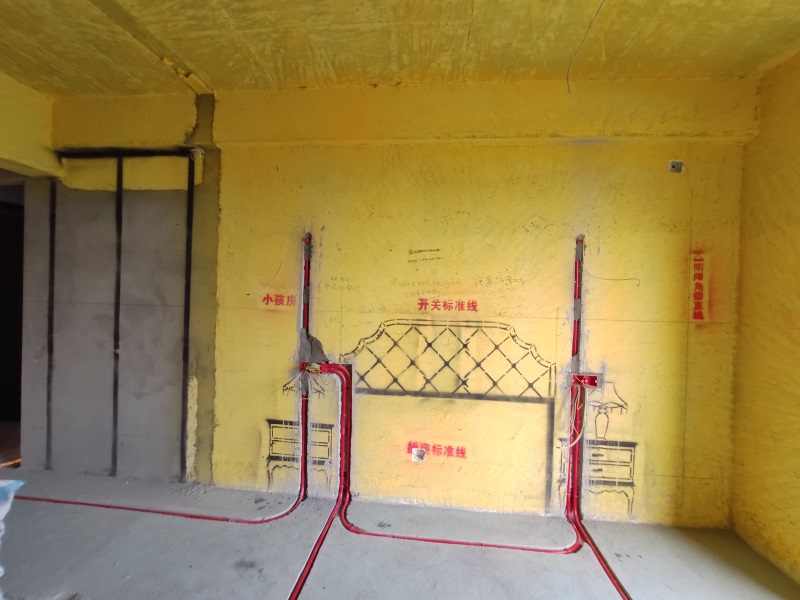

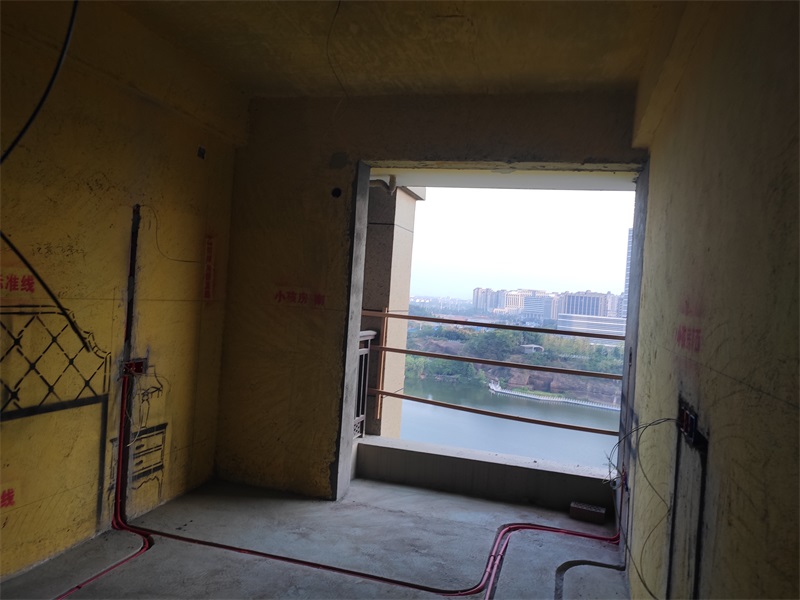

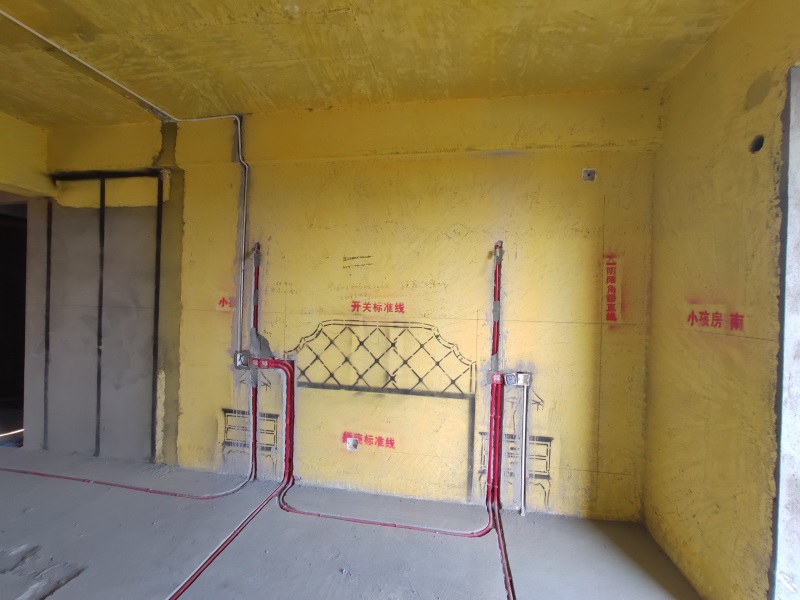

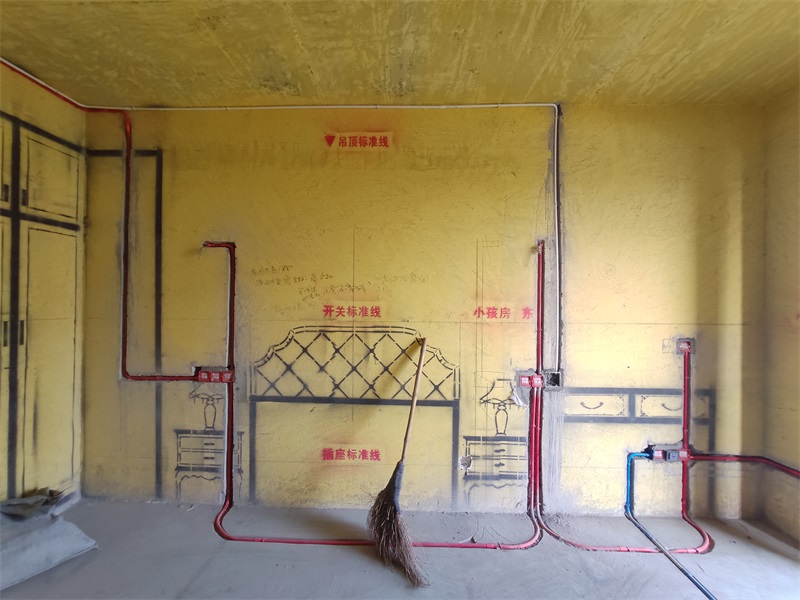

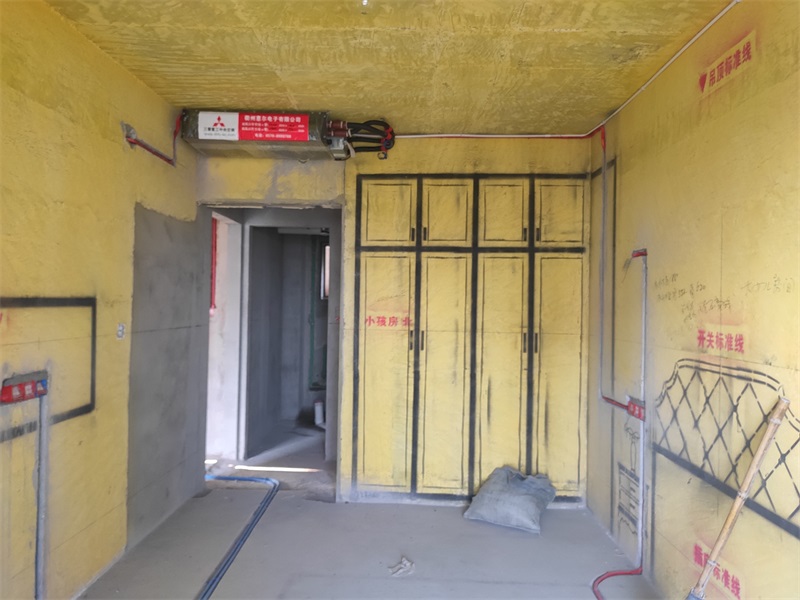

小孩房

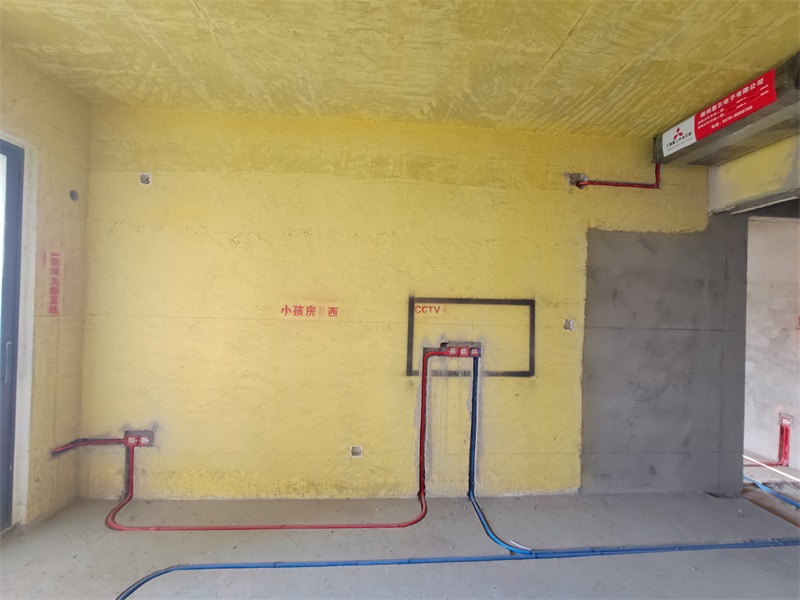

强弱电间距30厘米

发表于 2019-10-23 08:51:18

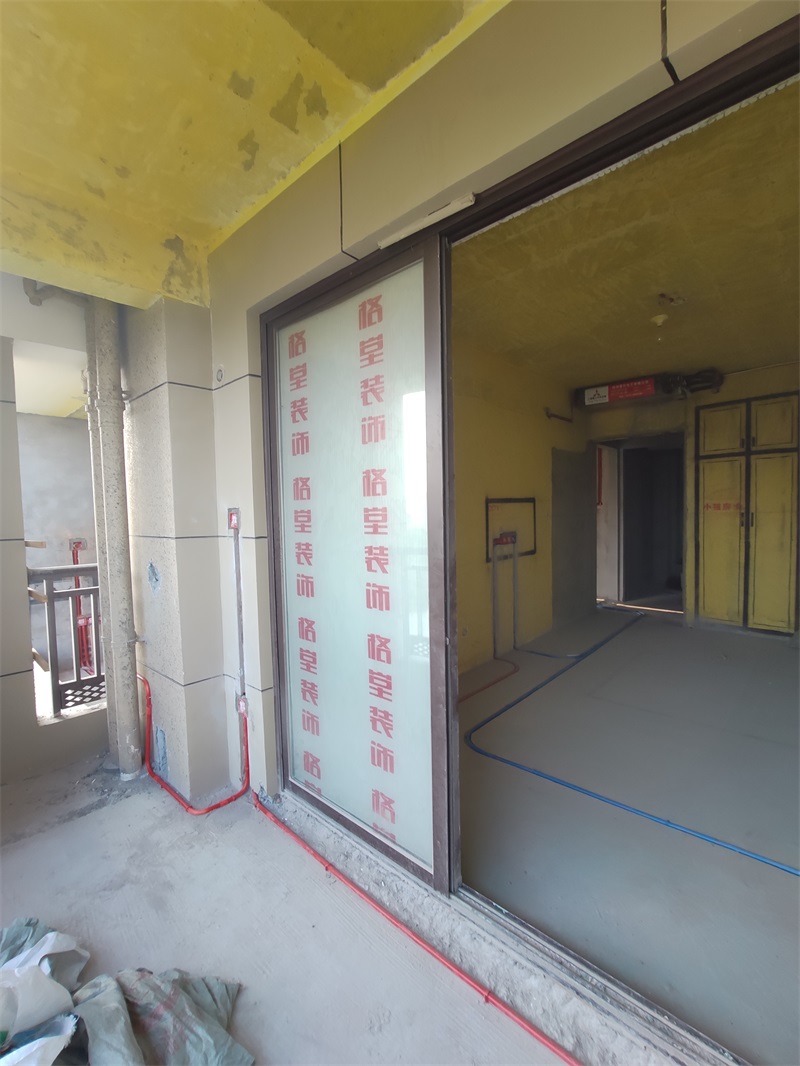

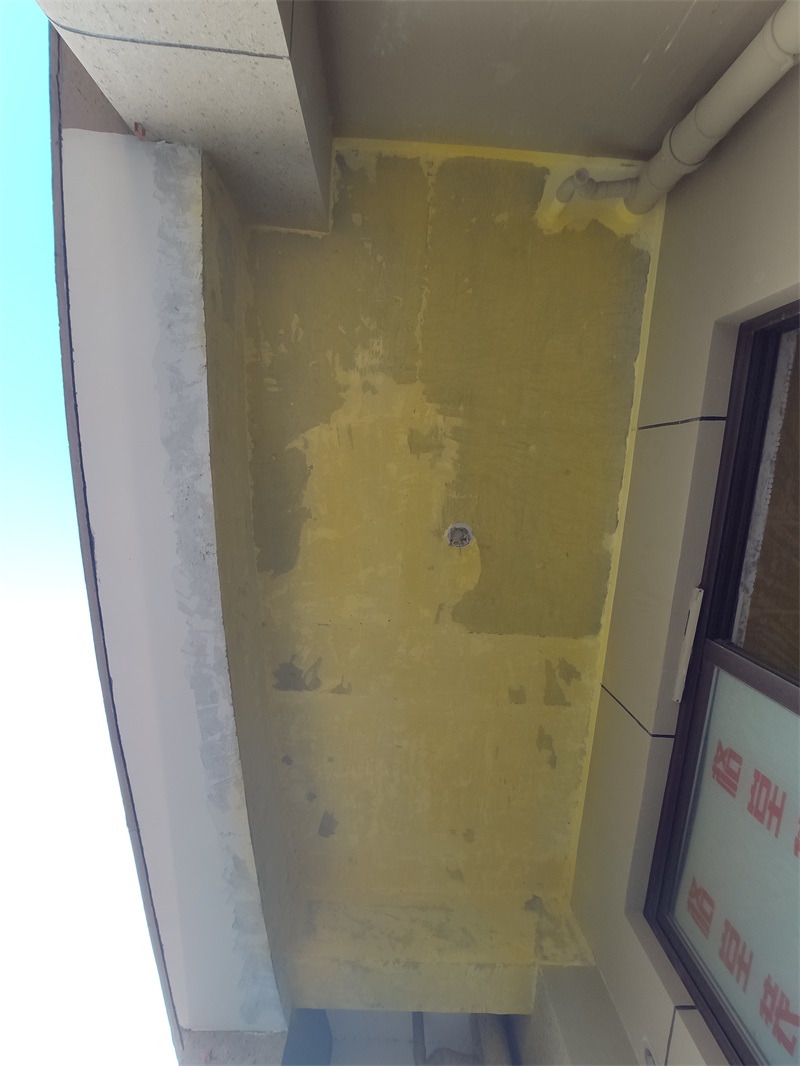

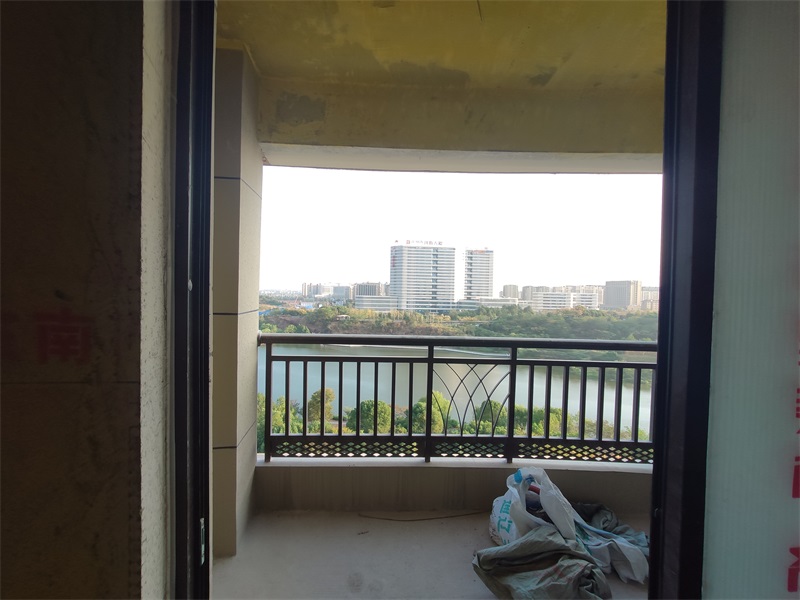

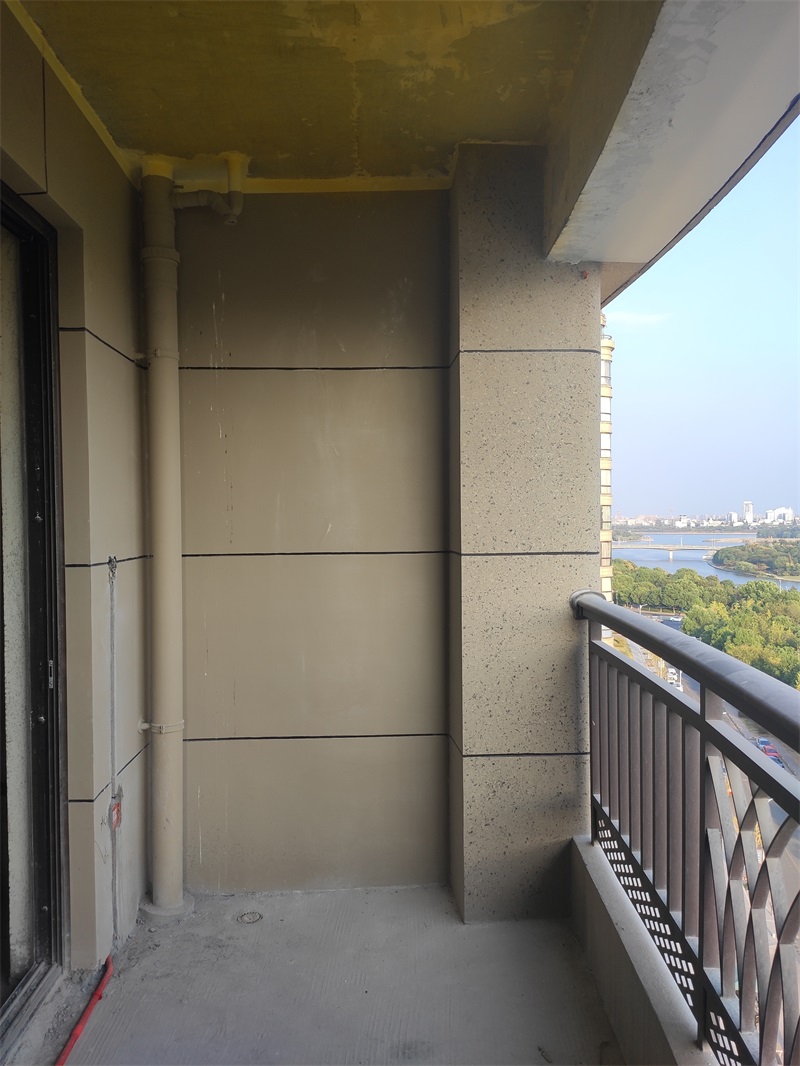

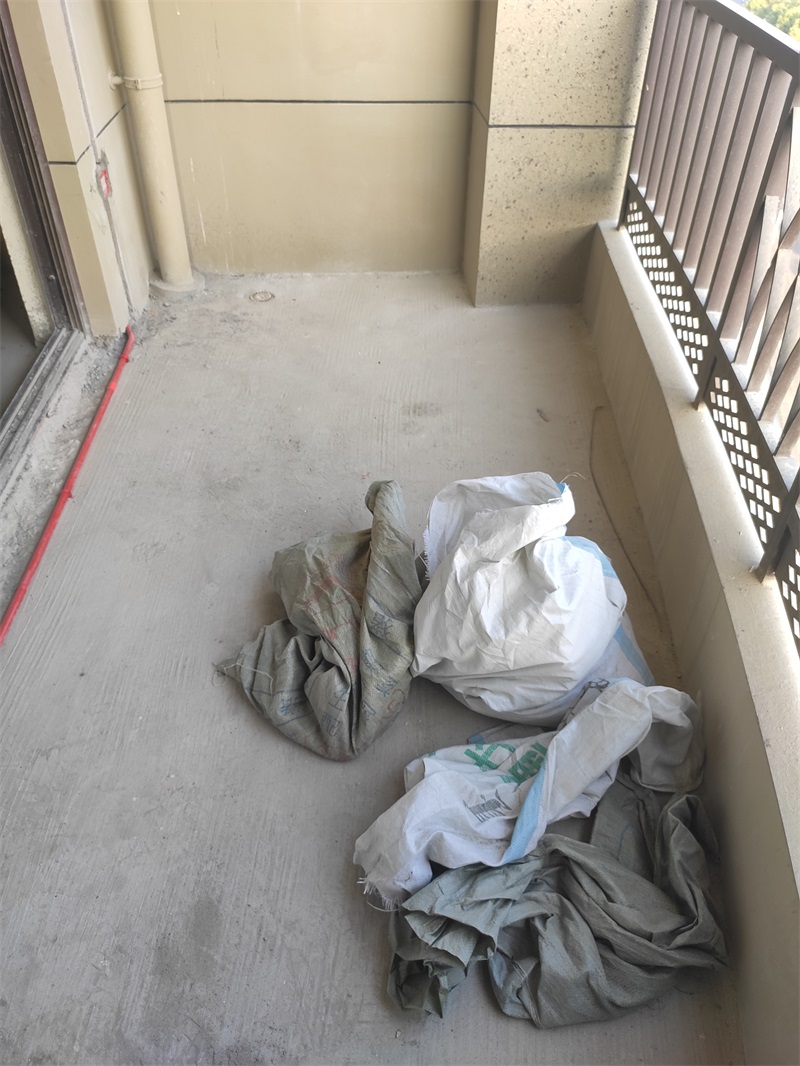

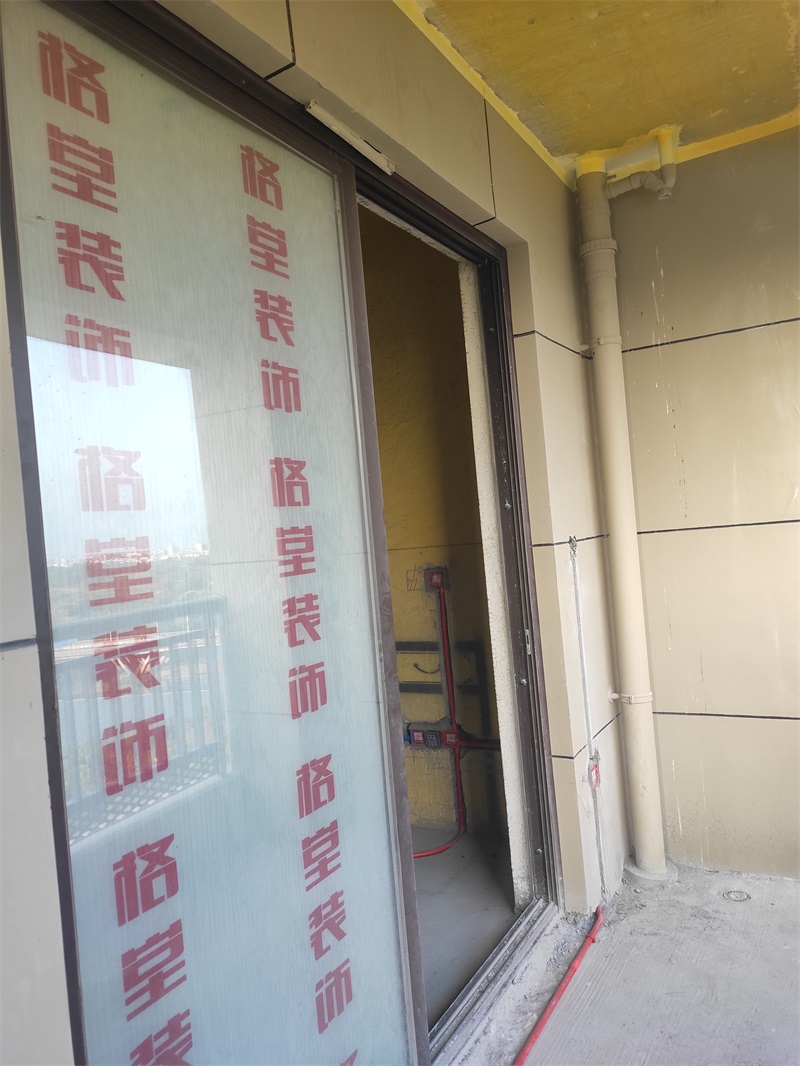

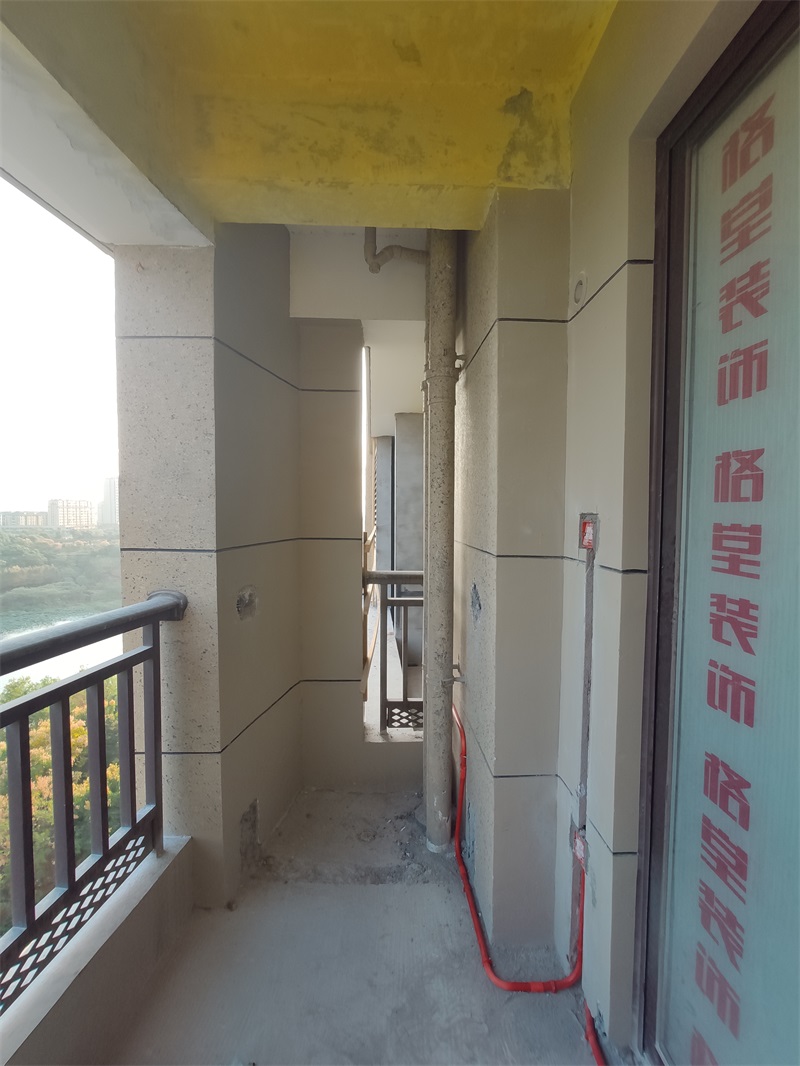

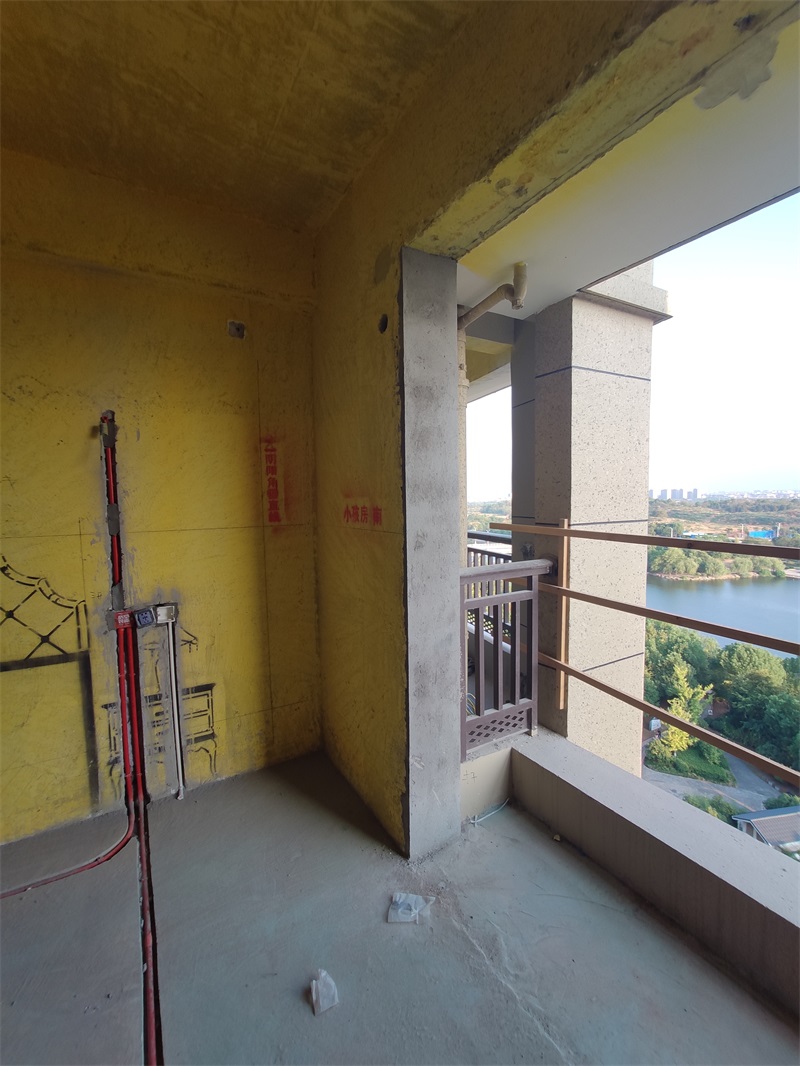

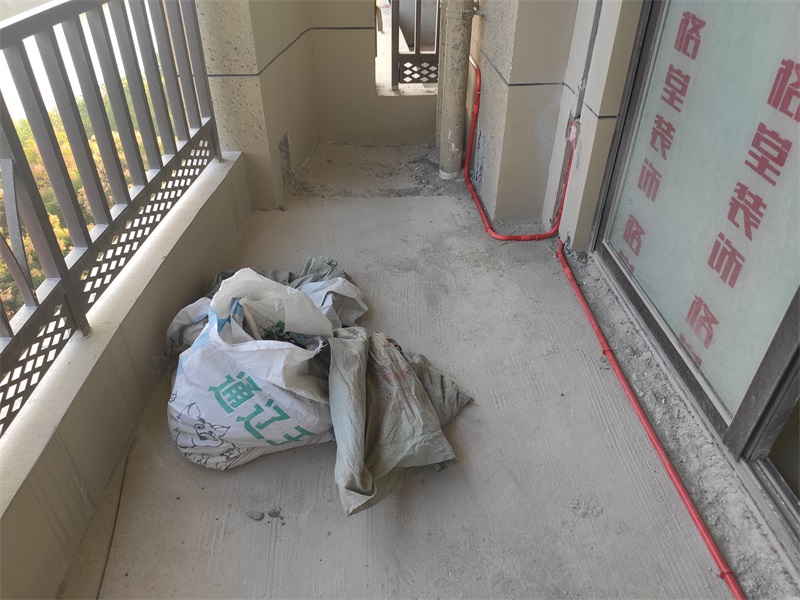

阳台

发表于 2019-10-23 08:54:57

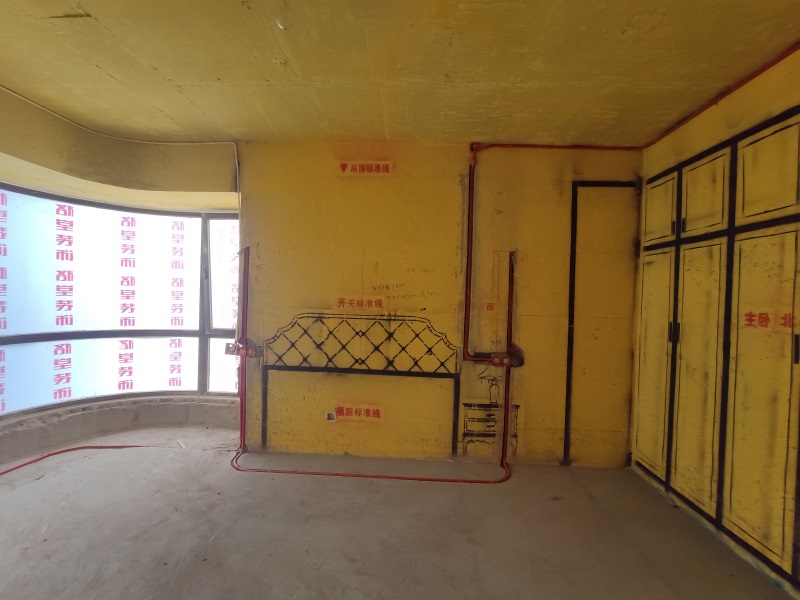

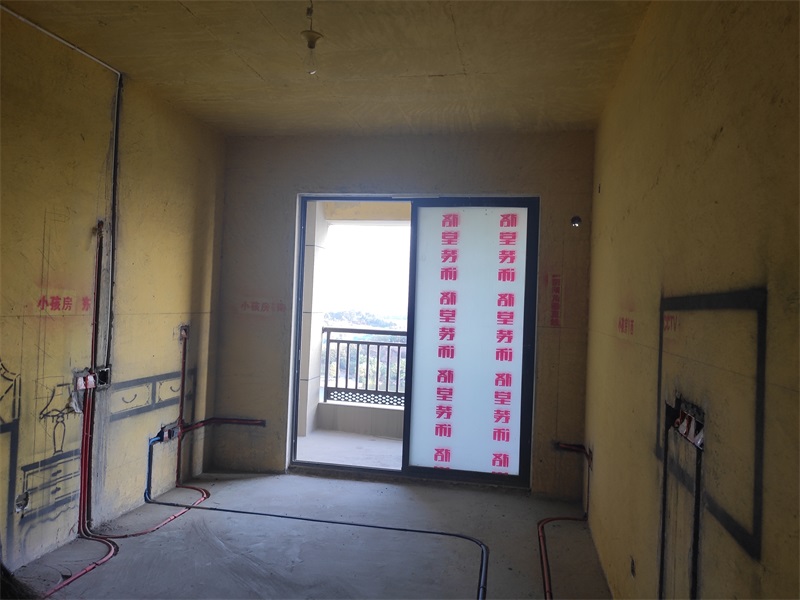

开关布置一般要求完成面在130cm左右

发表于 2019-10-23 08:56:34

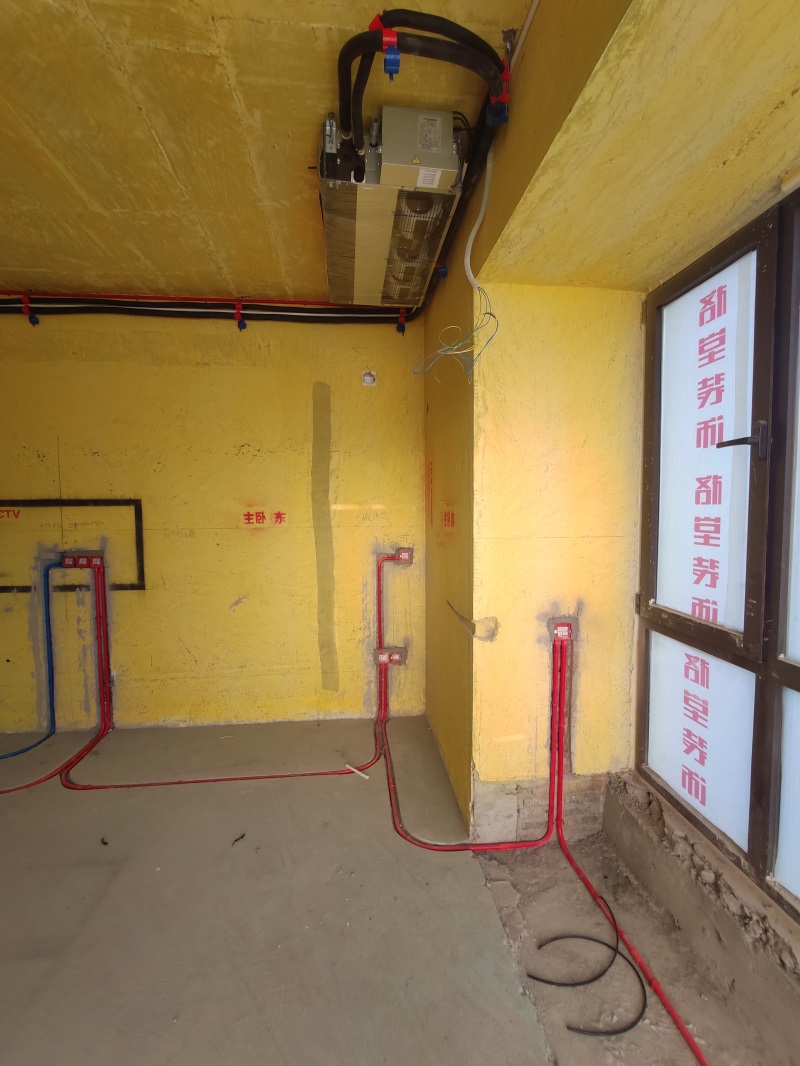

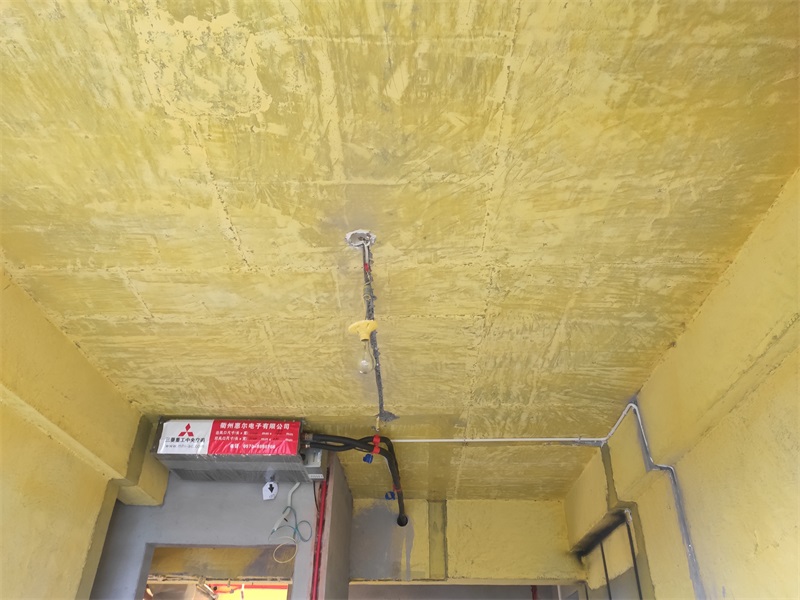

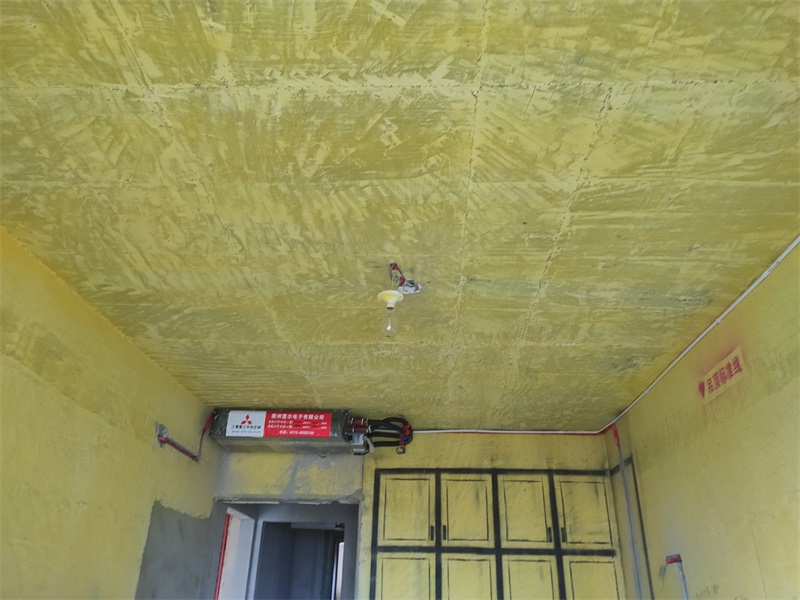

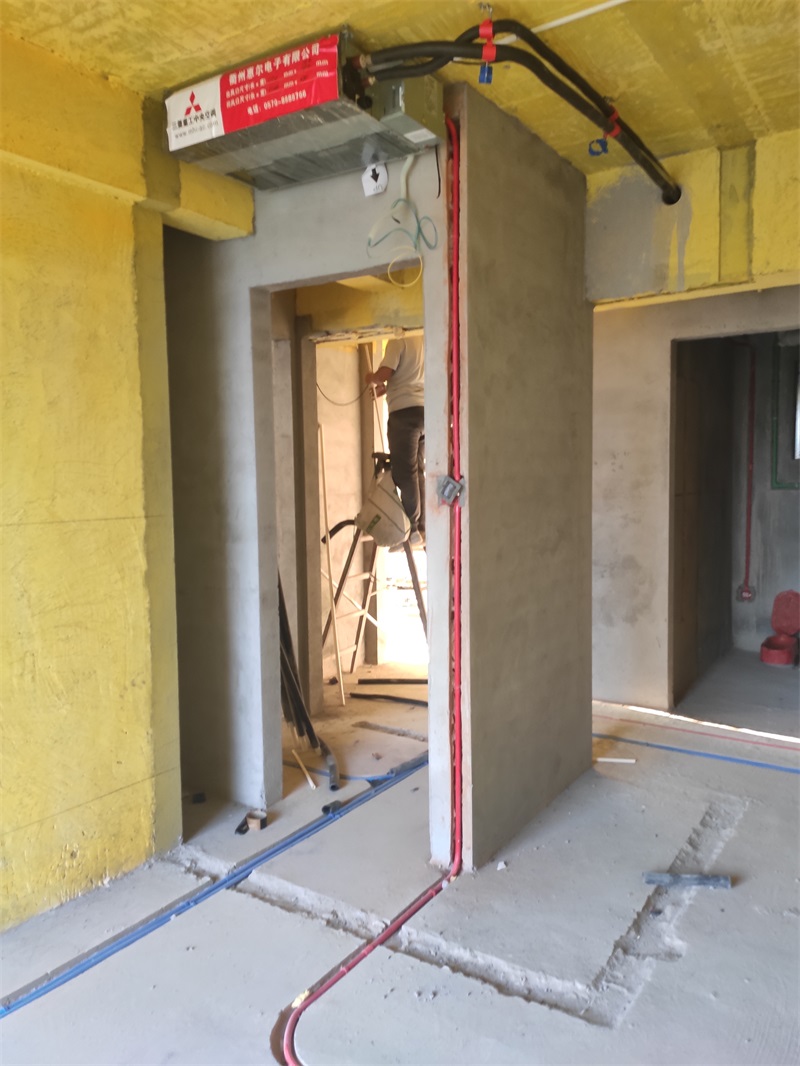

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

强弱电交叉处用金属管做好屏蔽处理，防止后期信号干扰

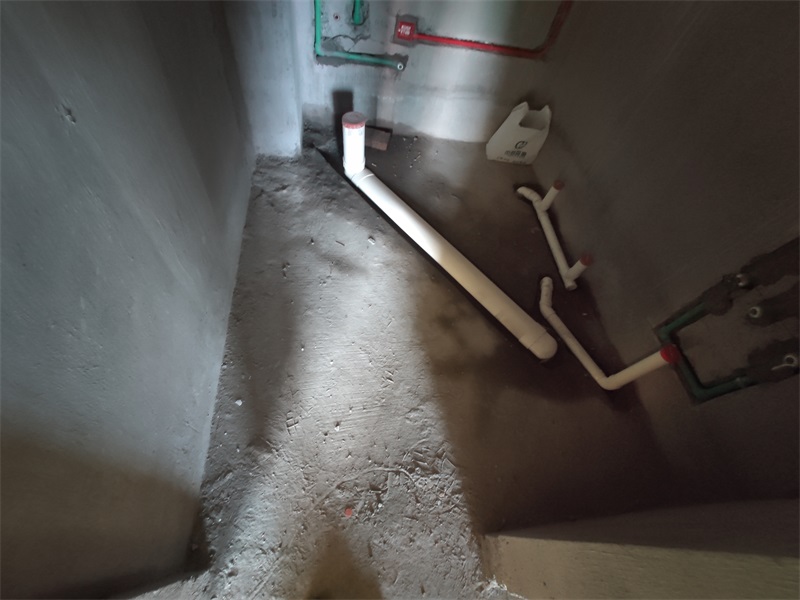

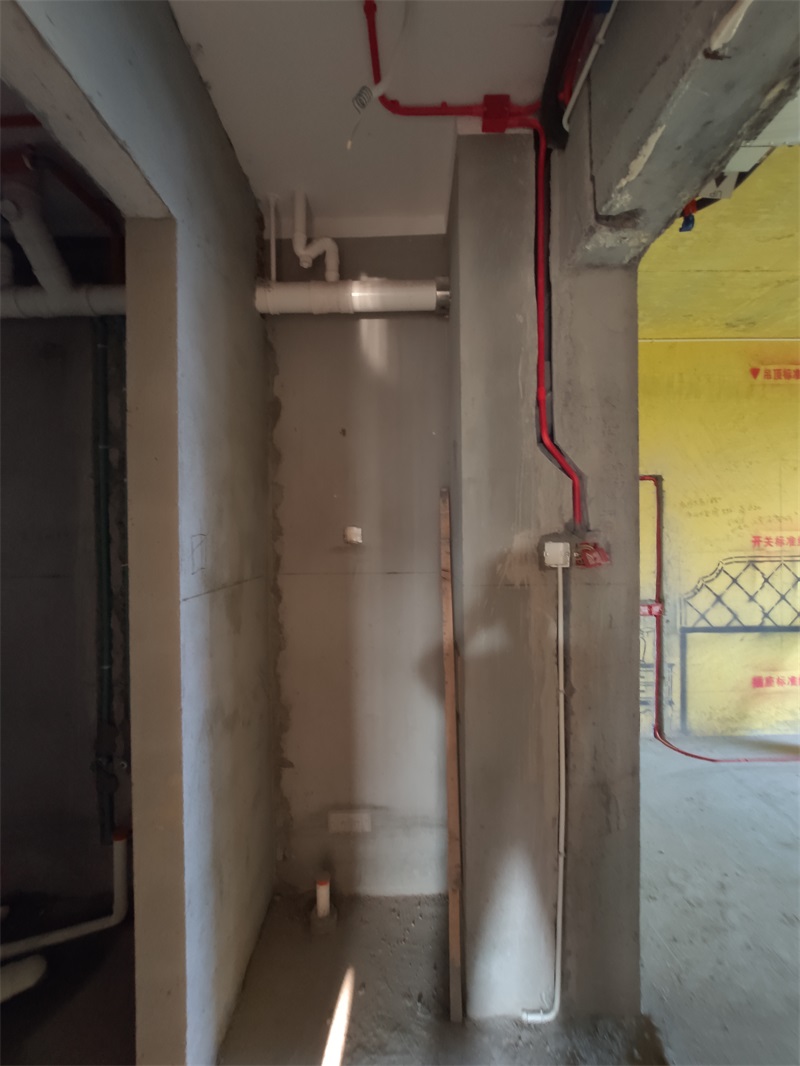

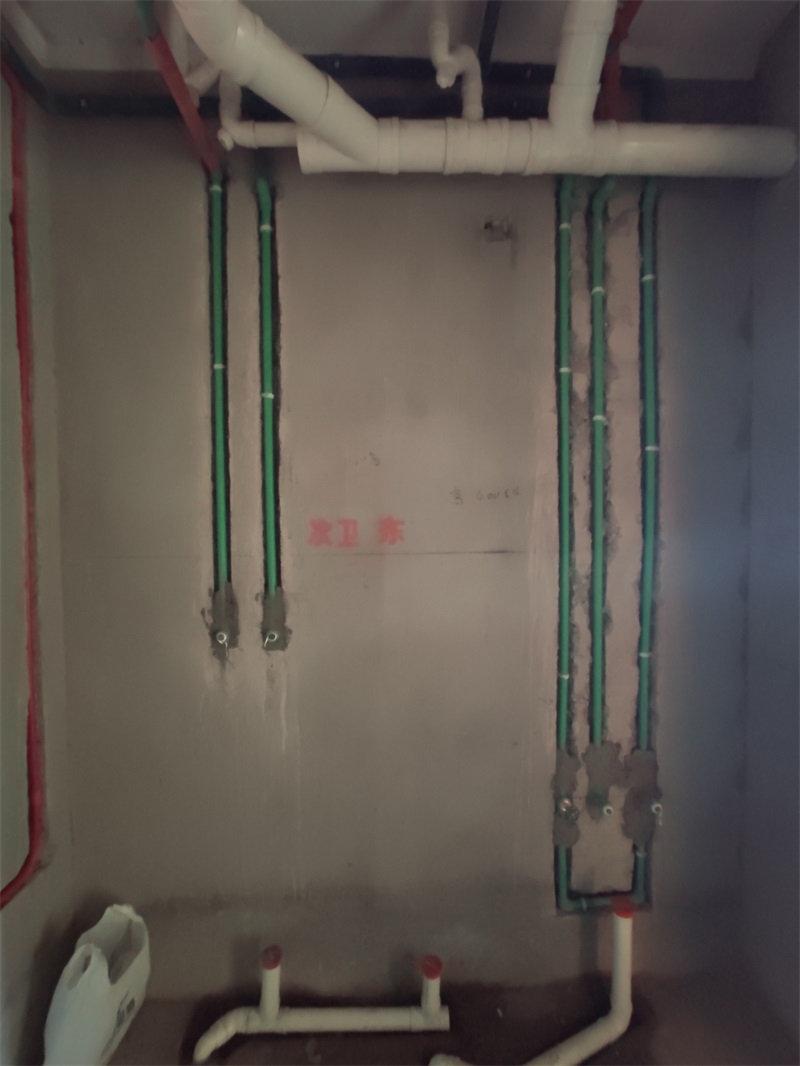

走墙水管采用下垂式安装

发表于 2019-10-23 09:21:22

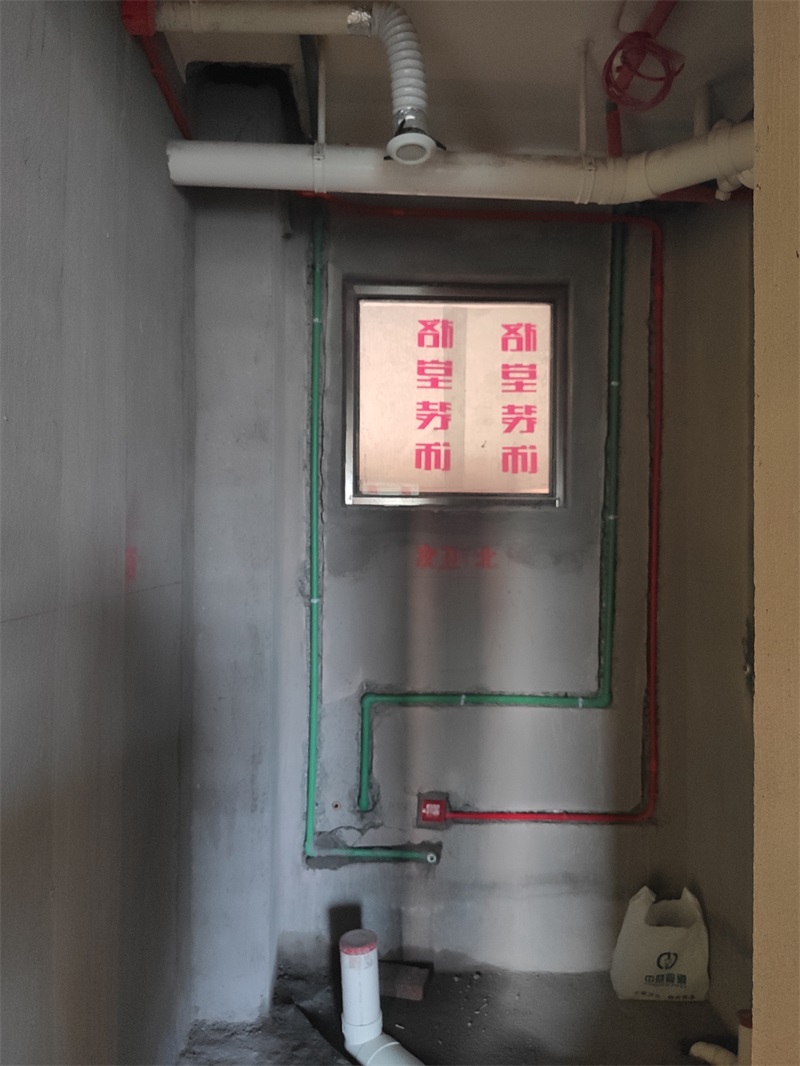

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

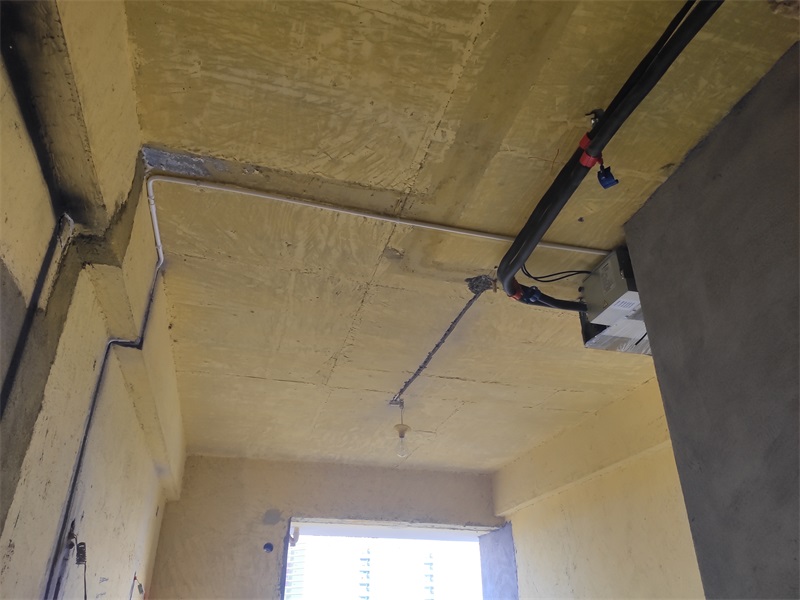

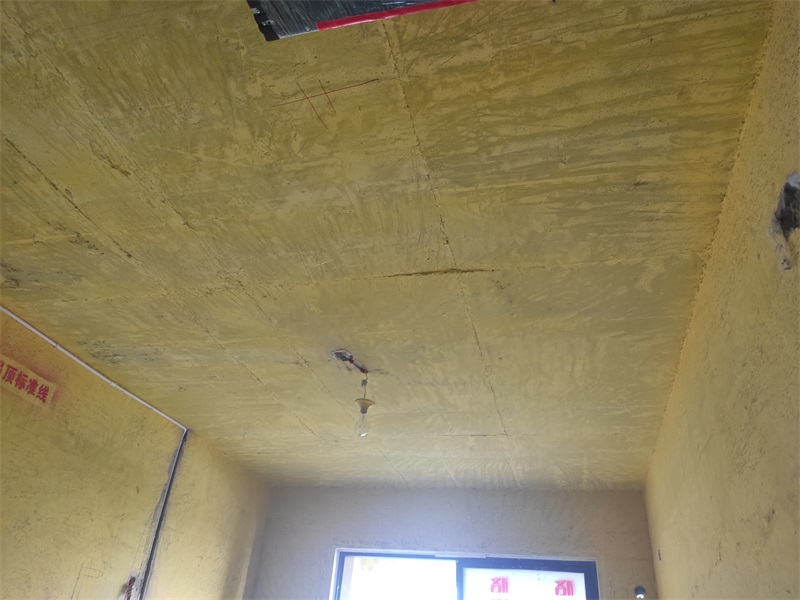

顶部灯线移位，不能开槽特殊部位套黄腊管

发表于 2019-10-23 09:23:31

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

房间内所有电视电源应有开关控制

发表于 2019-10-23 09:25:20

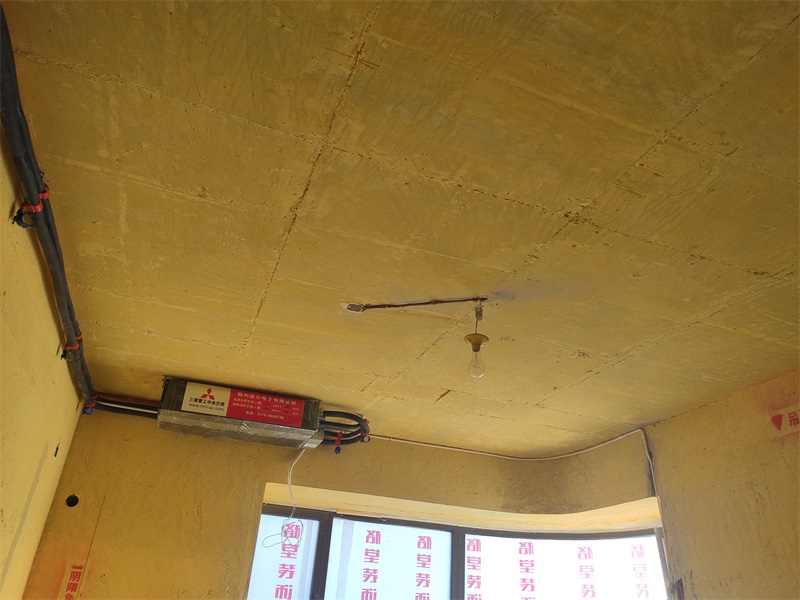

顶部灯线移位，不能开槽特殊部位套黄腊管

红色代表强电，蓝色线管代表弱电

发表于 2019-10-23 09:27:50

本帖最后由格堂小范于 2019-10-23 09:29 编辑

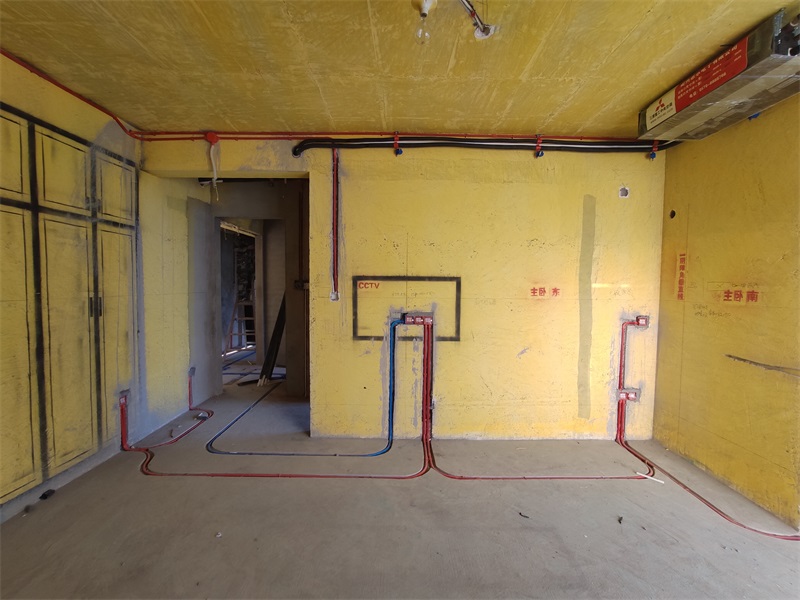

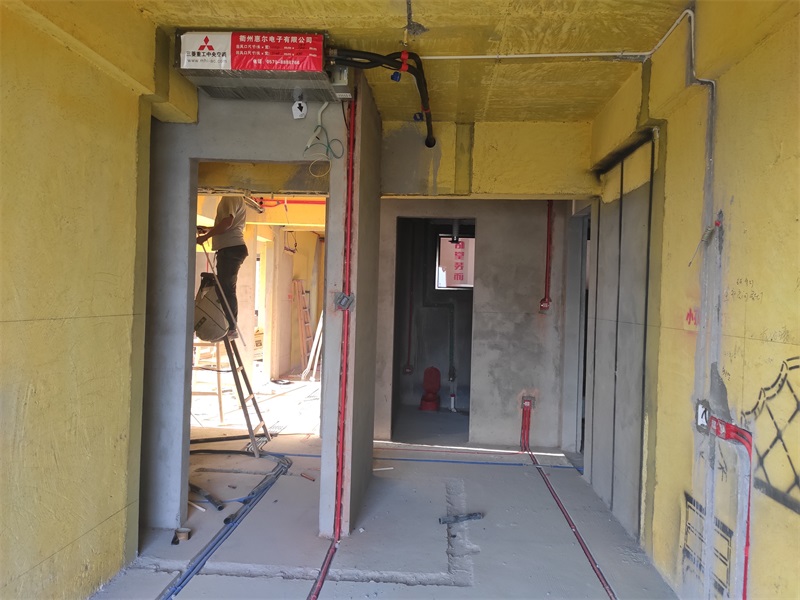

强弱电间距30厘米，交叉处用镀锌管做屏蔽干扰

线路布置横平竖直，符合施工规范
