招贤里4-1-14#120㎡现代——予

发表于 2022-10-12 15:43:36

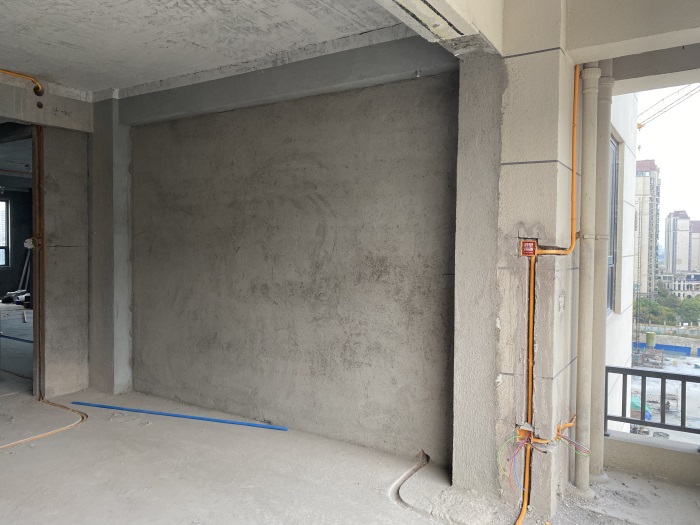

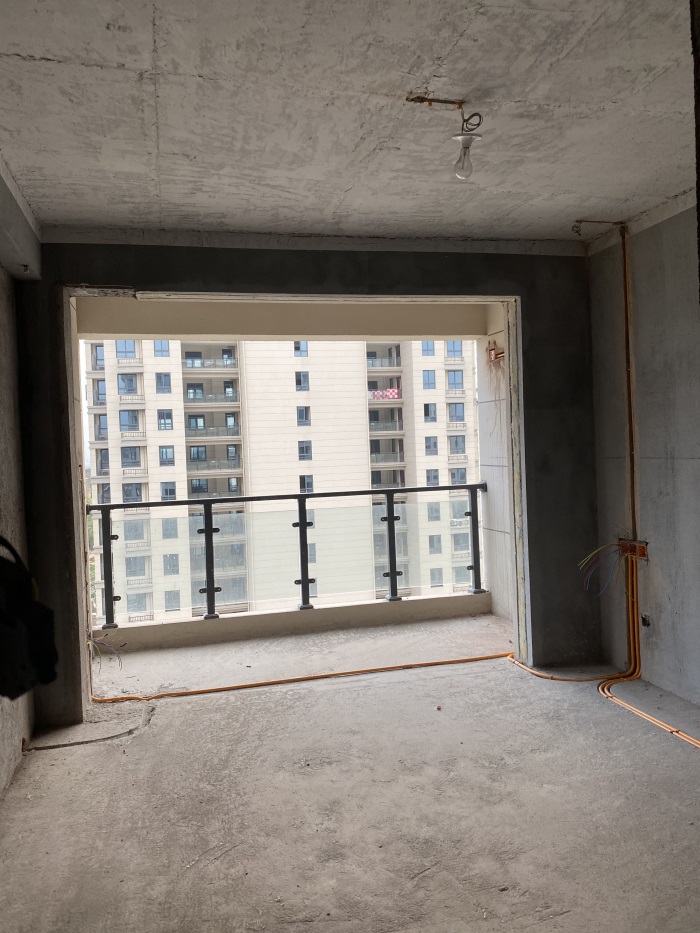

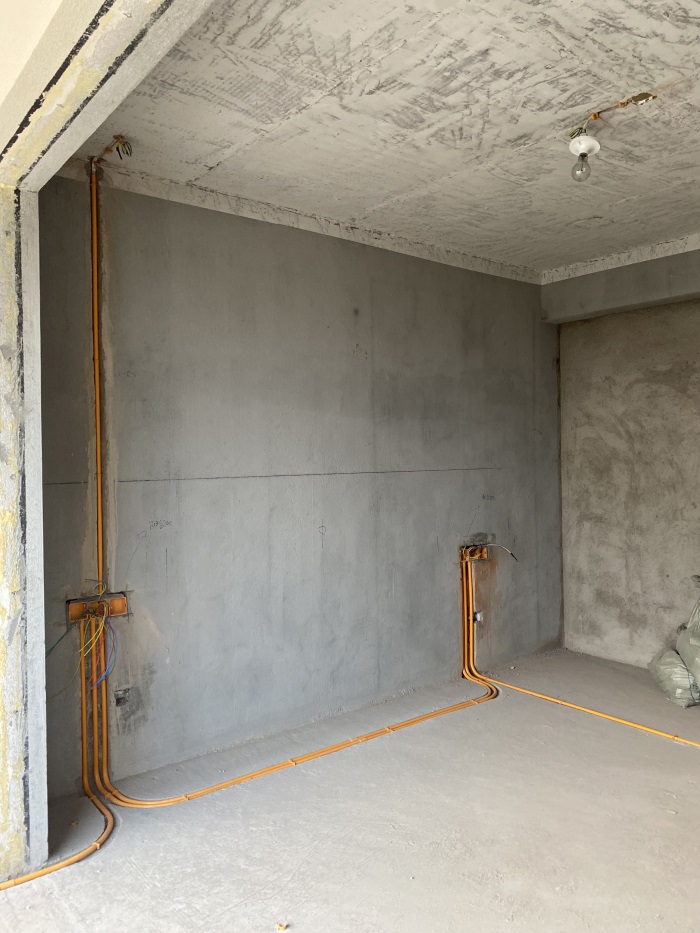

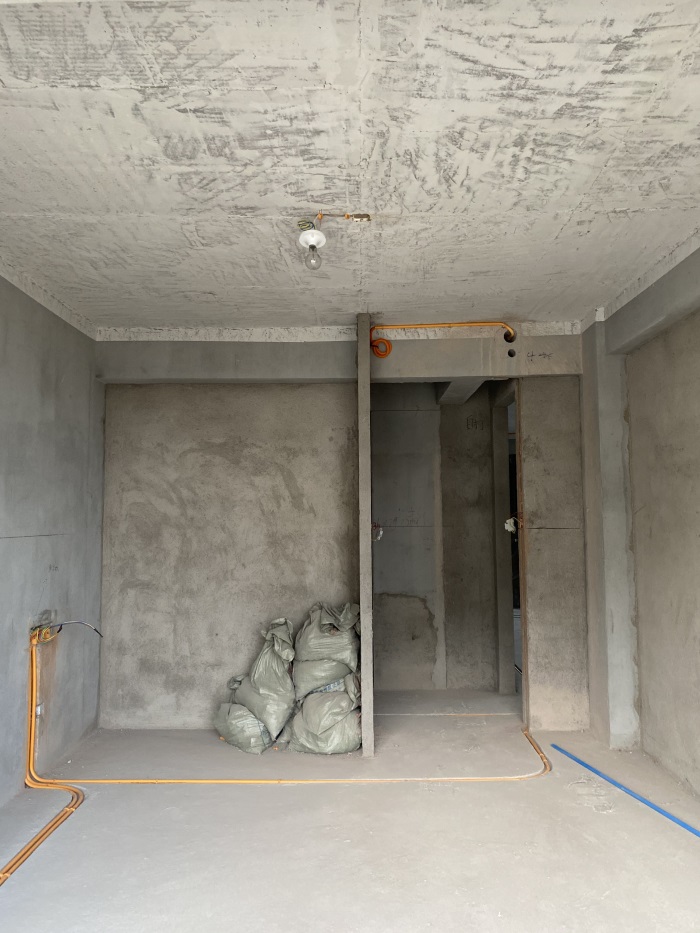

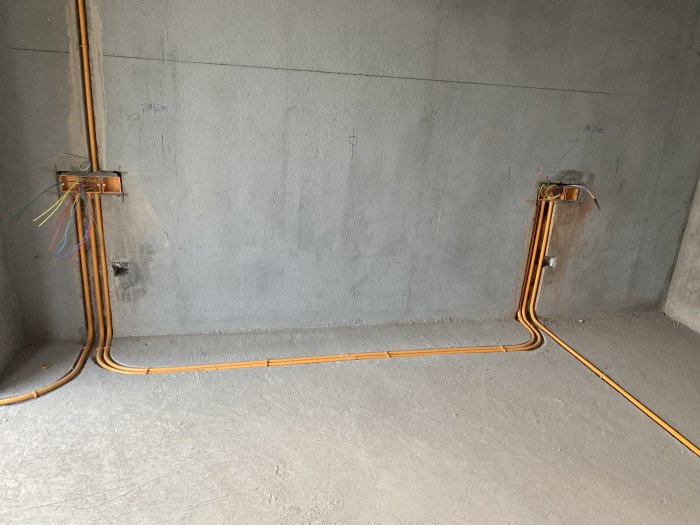

主卧墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-10-12 15:44:57

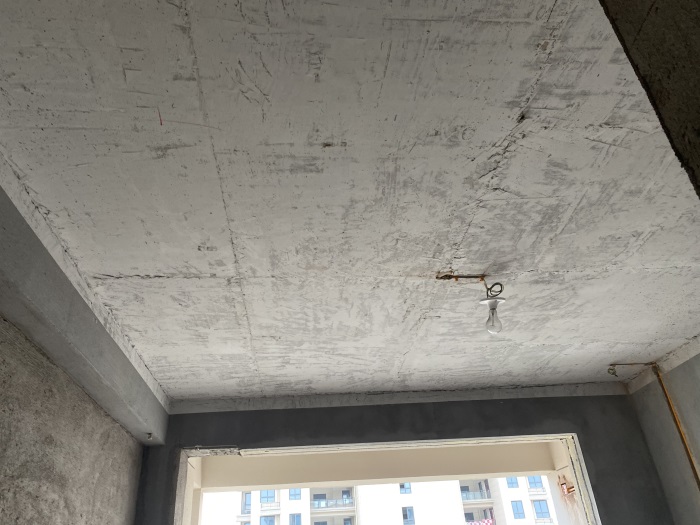

主卧灯头线套黄腊管保护，防止电线划伤!

筒灯电线用波纹管保护，防止电线划伤。

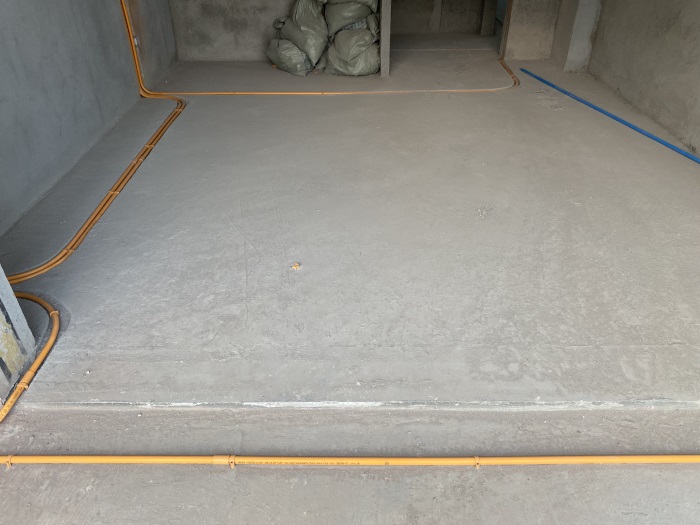

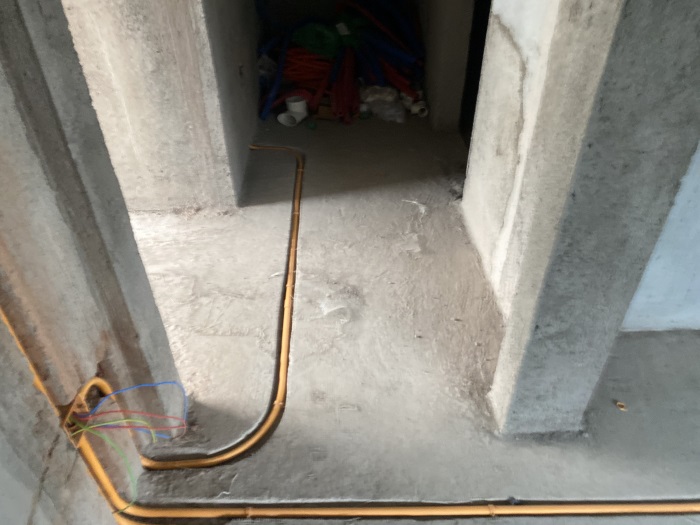

开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2022-10-12 15:47:13

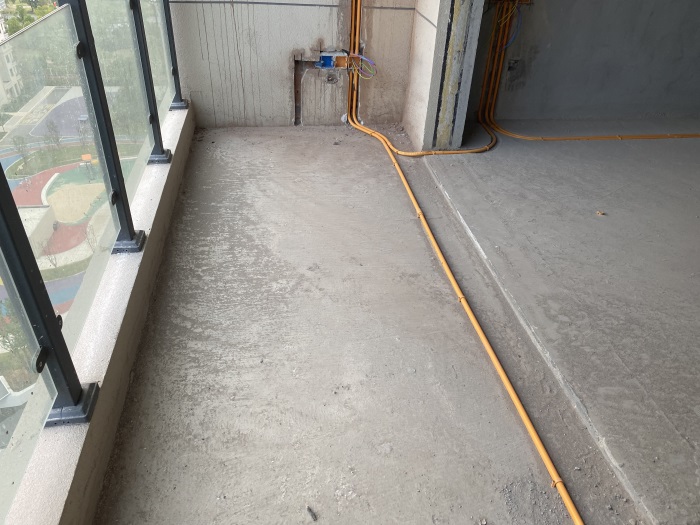

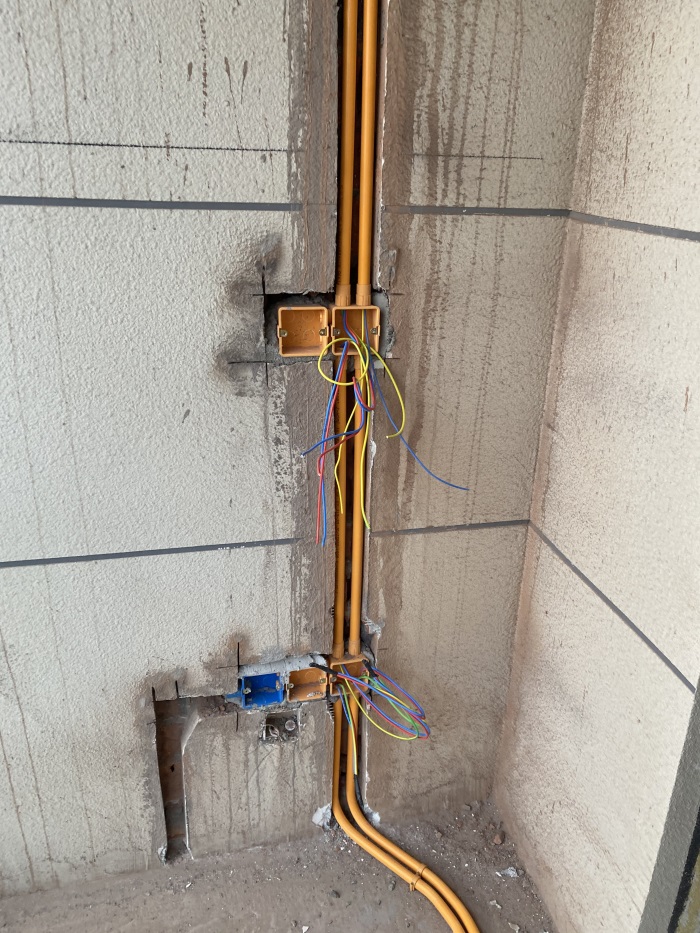

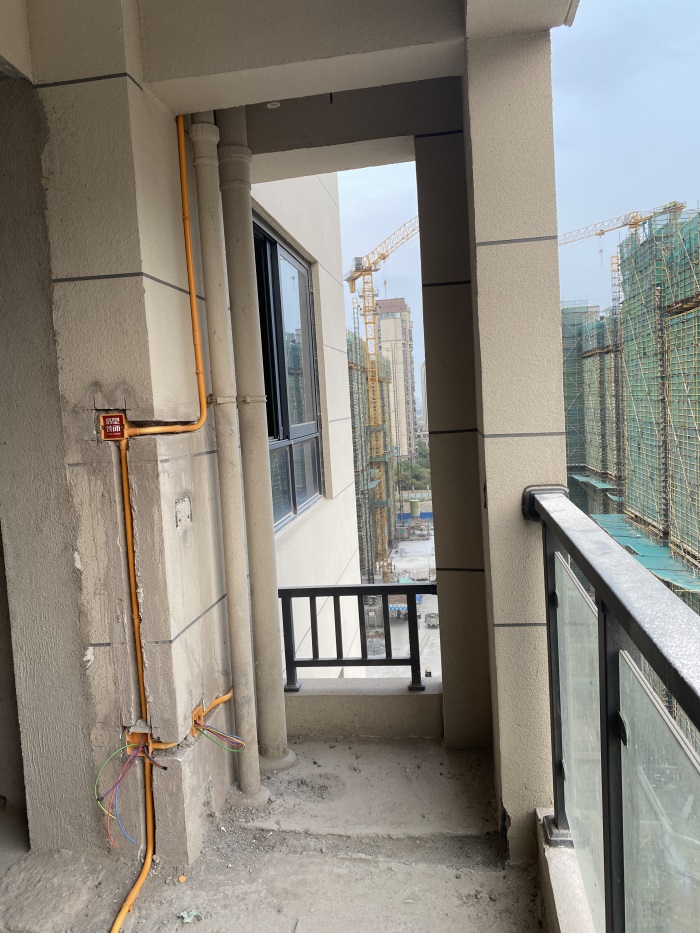

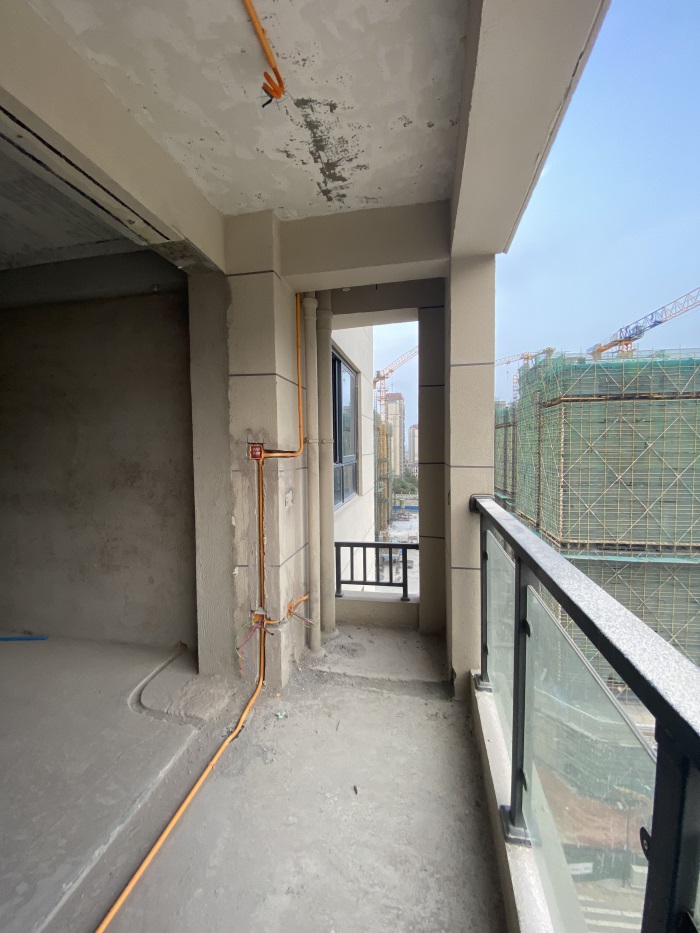

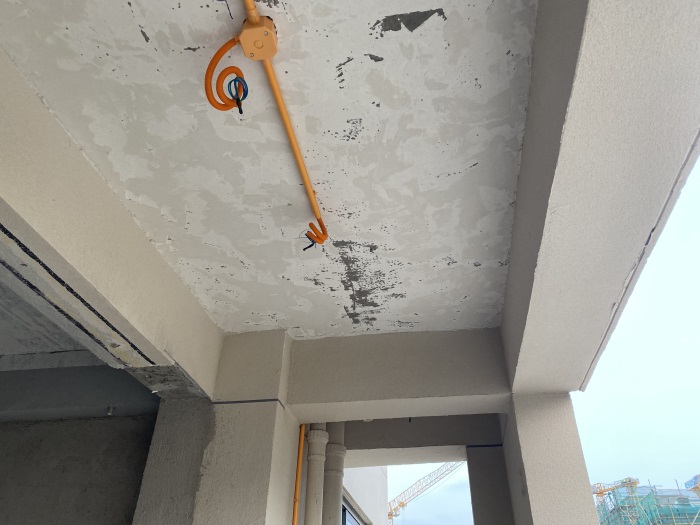

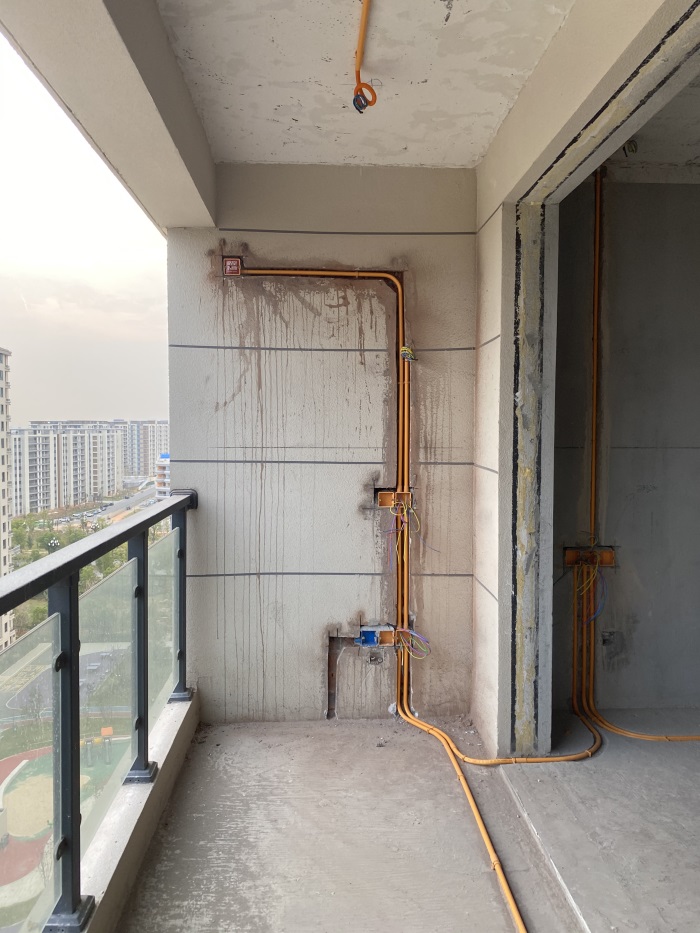

主卧阳台墙面普通插座，离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-10-12 15:48:10

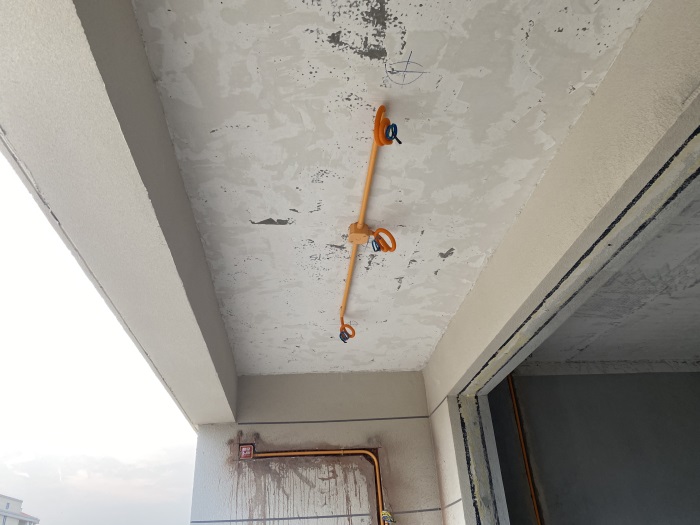

主卧顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-10-12 15:54:26

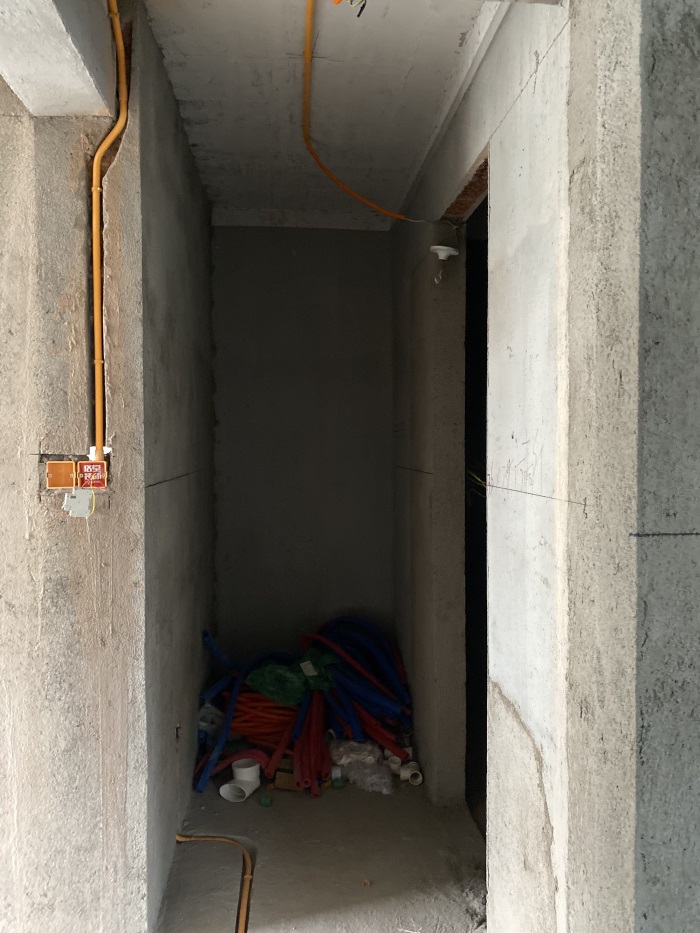

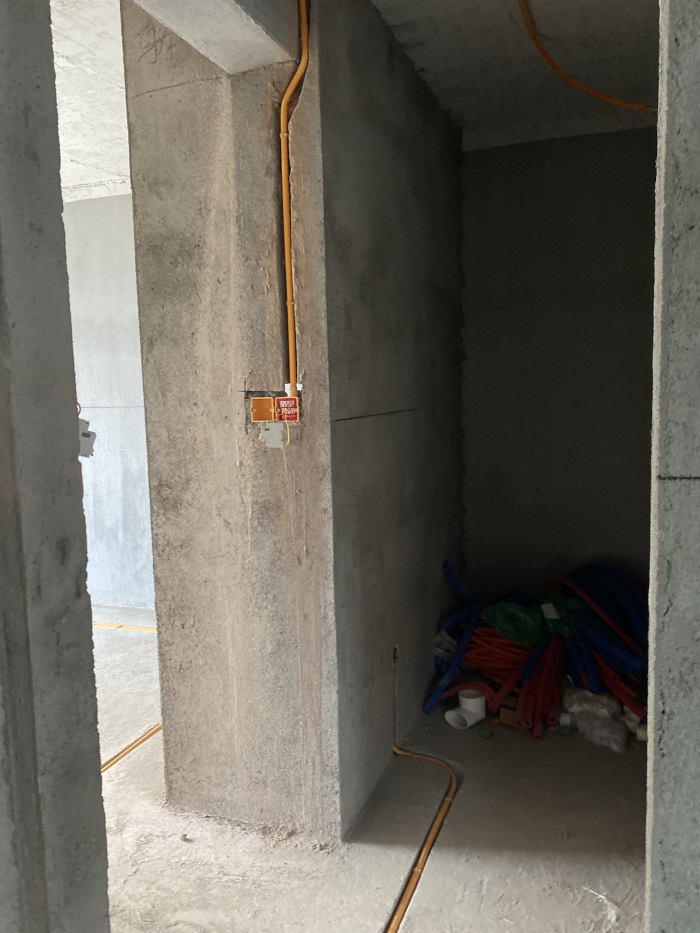

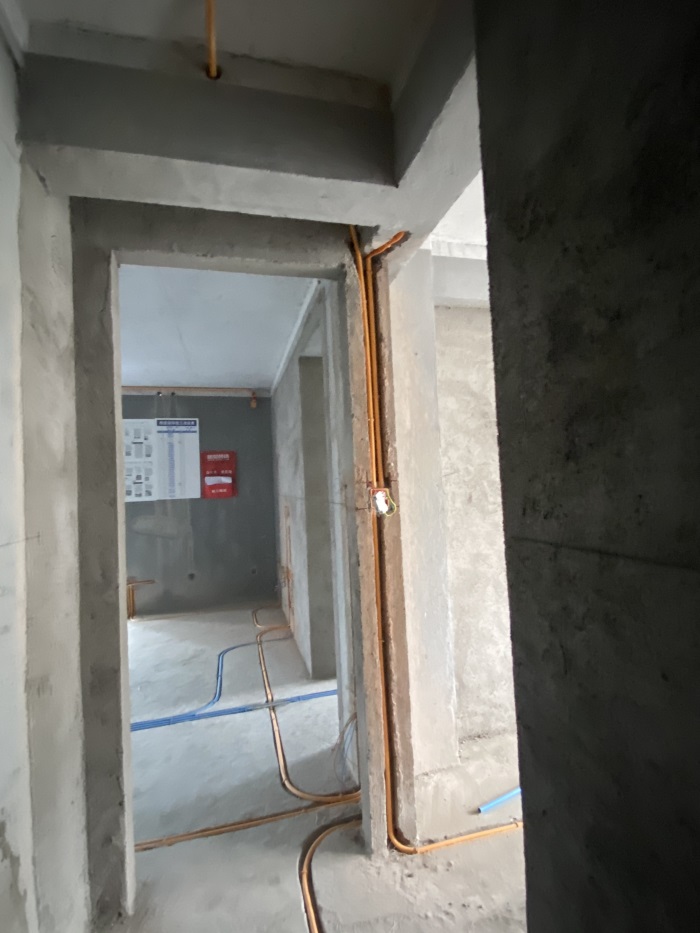

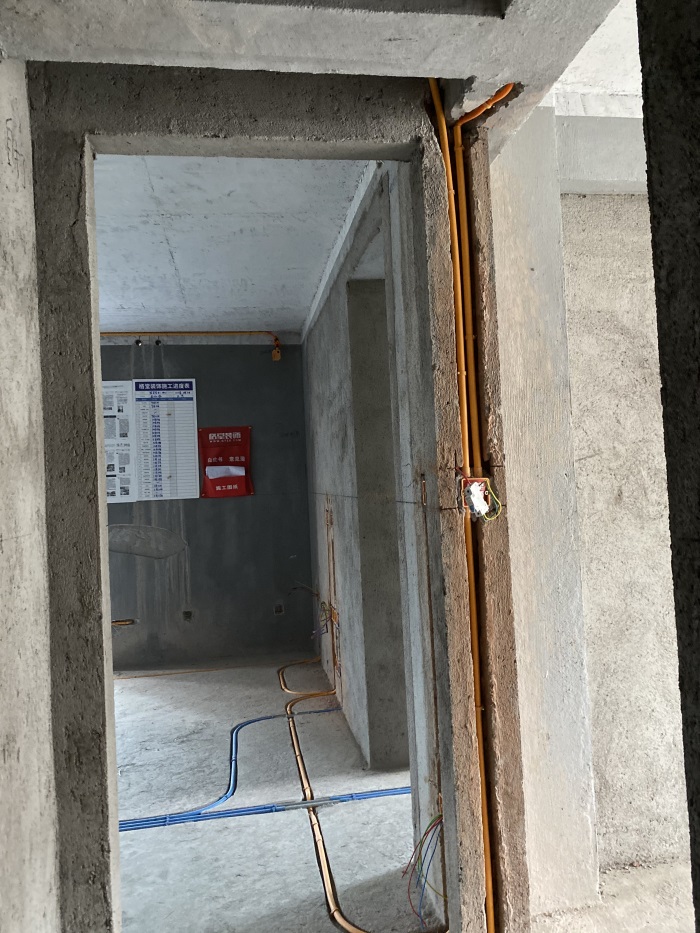

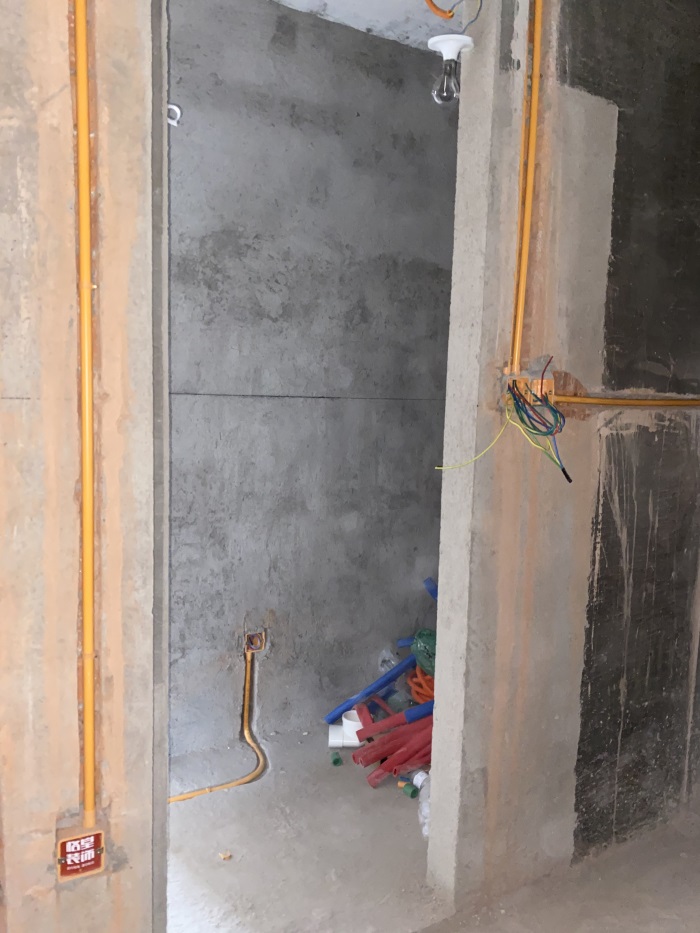

主卧衣帽间墙面，线管布置平整。

发表于 2022-10-12 15:59:32

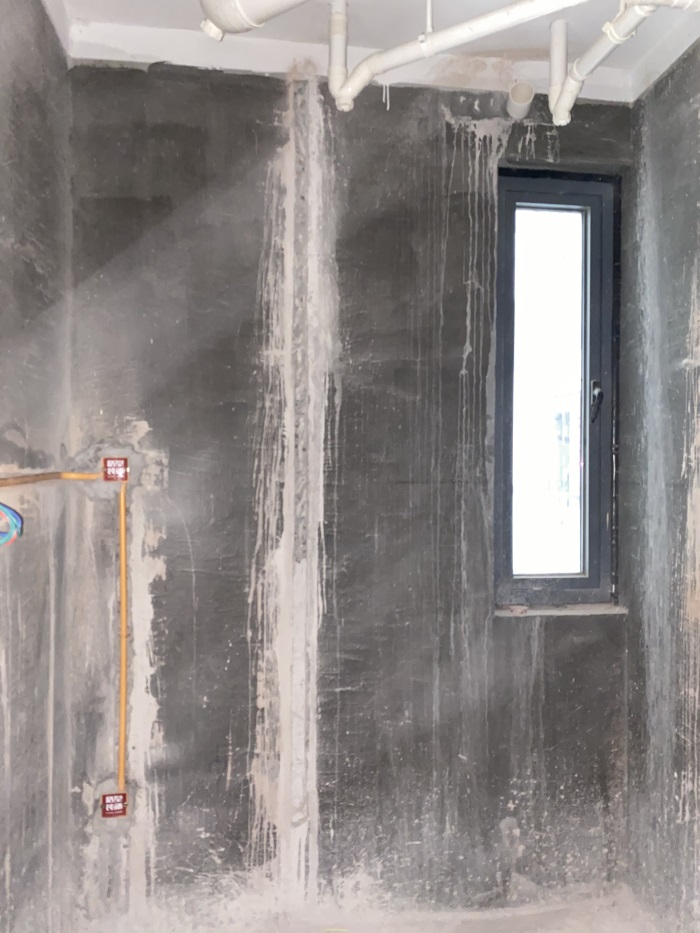

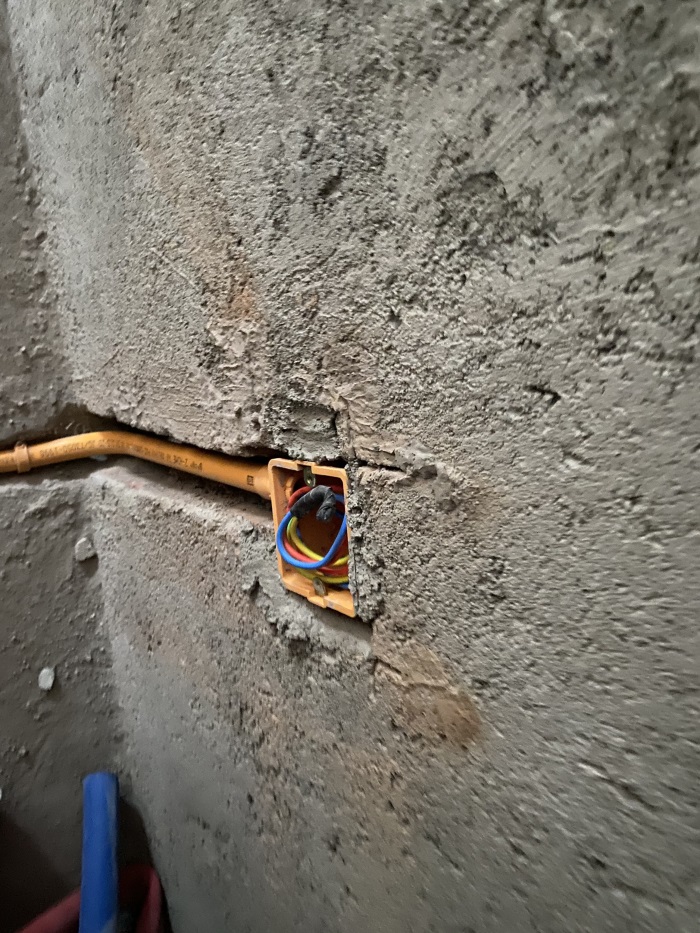

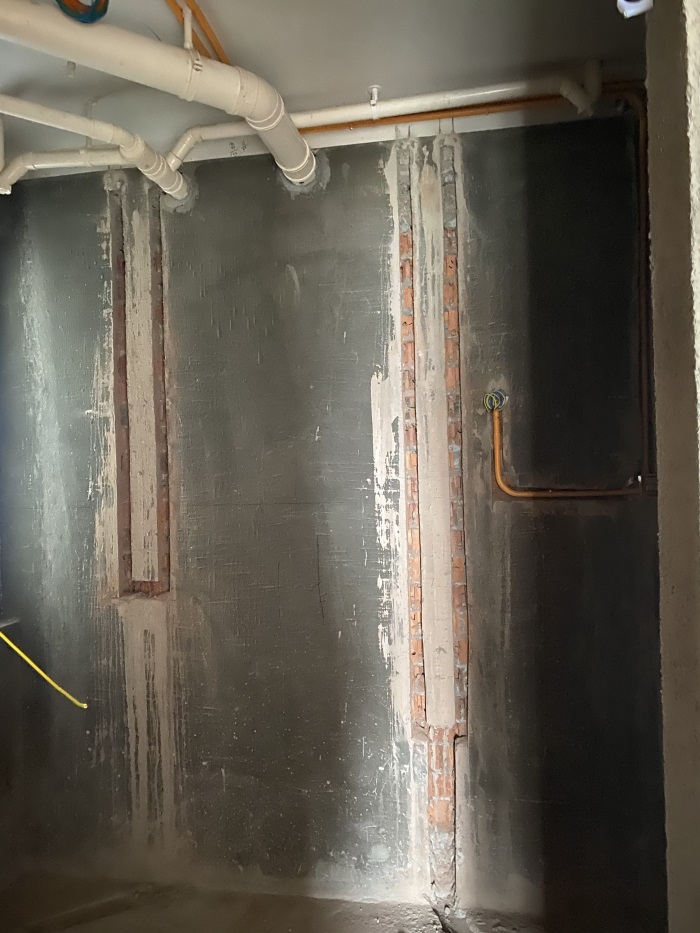

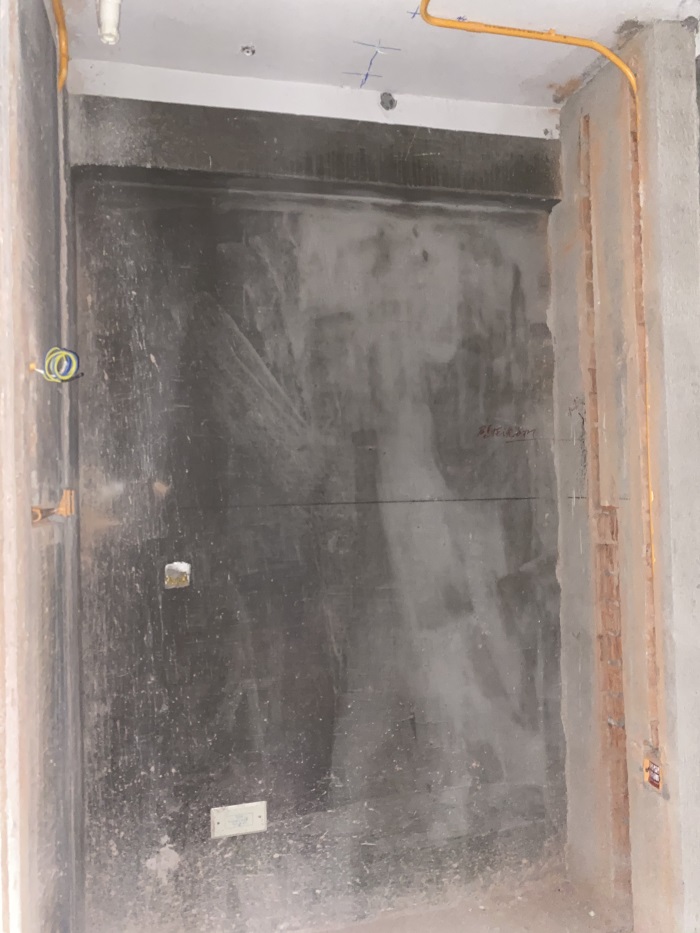

主卫墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。
IMG_1496 - 副本.JPG

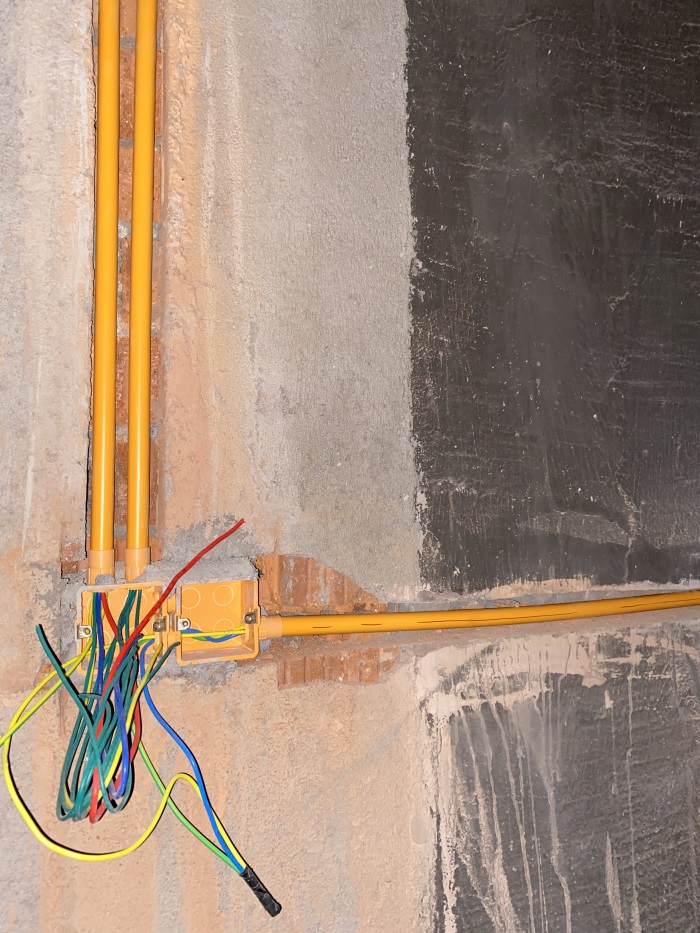

墙面开关离地净高1.3米，普通插座离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面插座，空鼓和脱落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-10-12 16:00:12

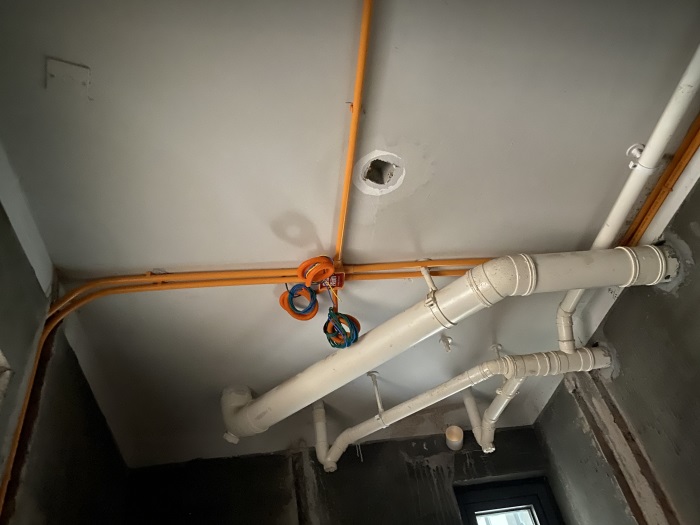

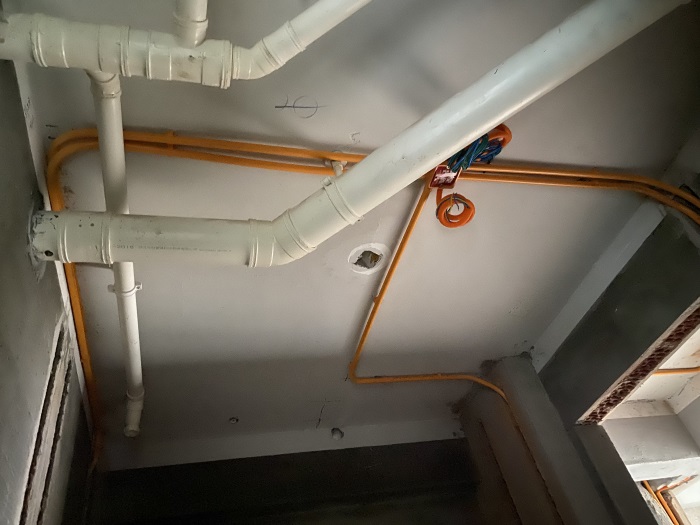

主卫顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-10-12 16:00:53

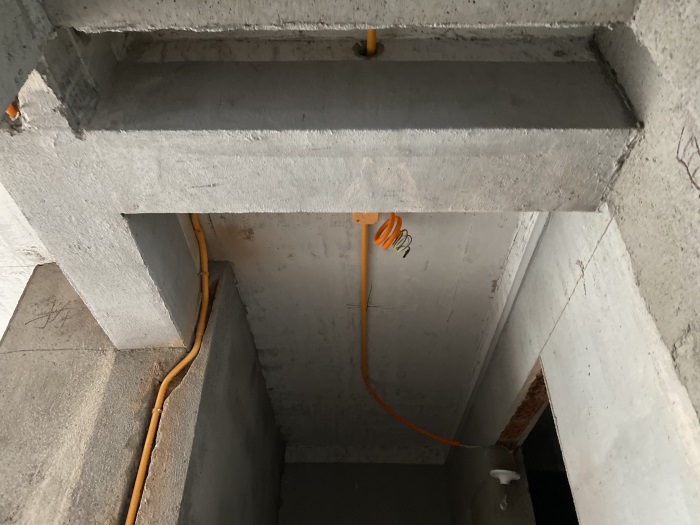

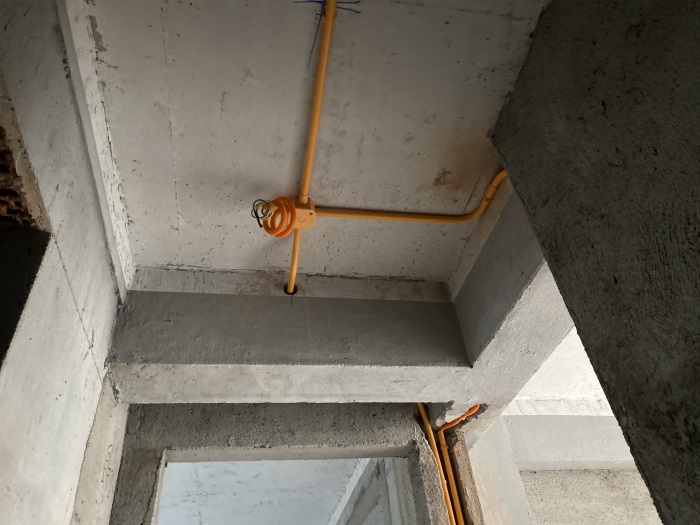

衣帽间，顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-10-12 16:06:26

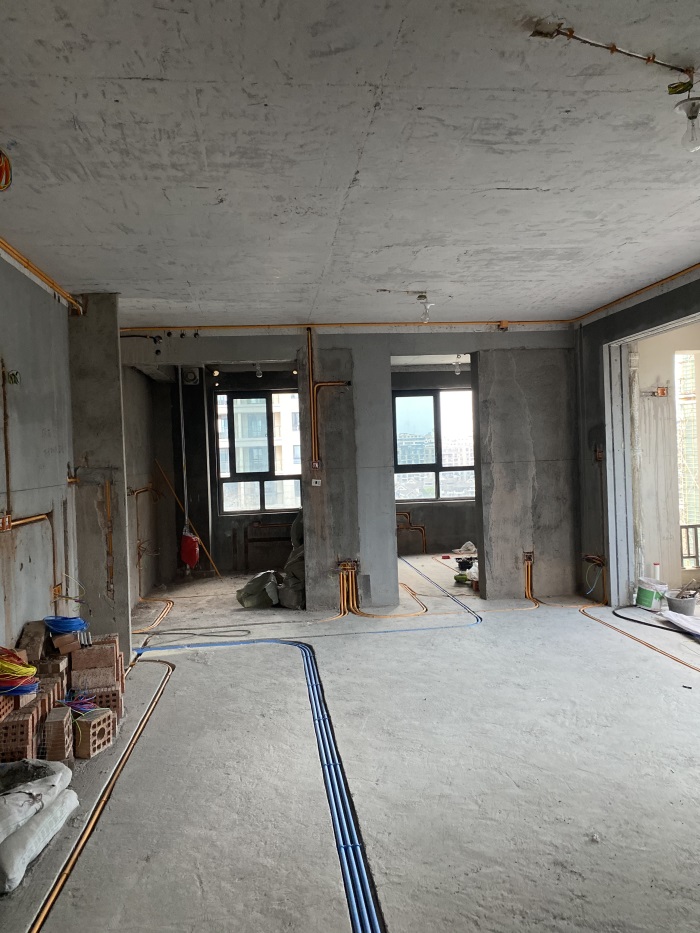

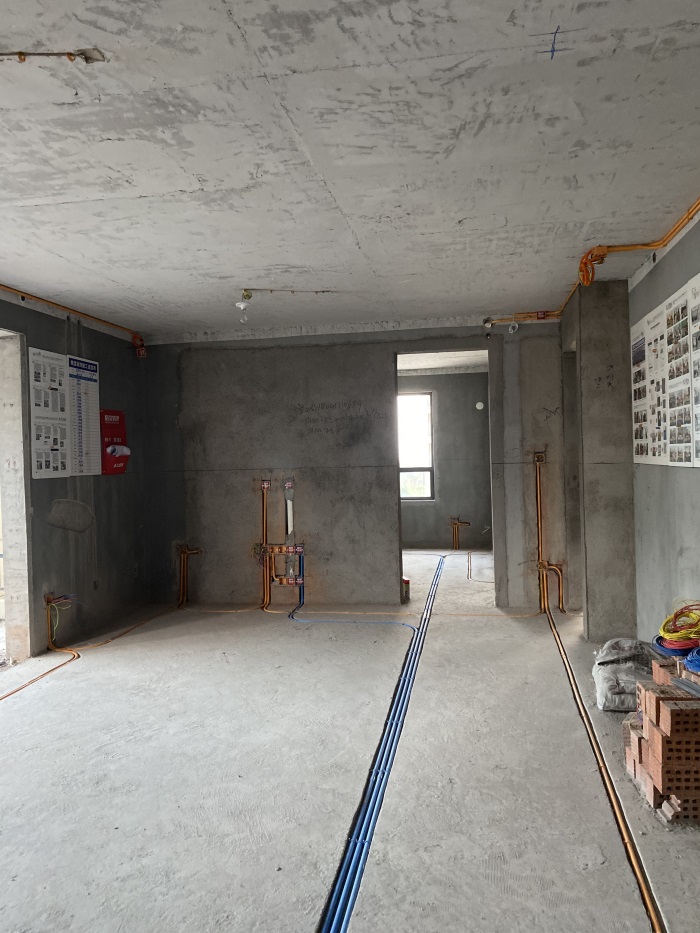

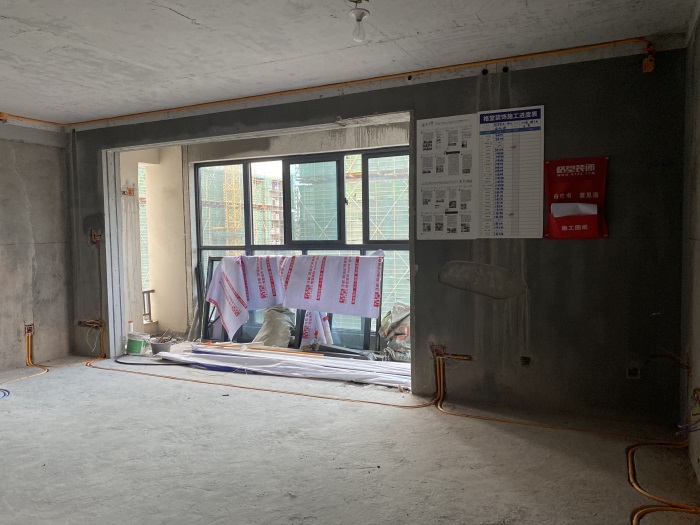

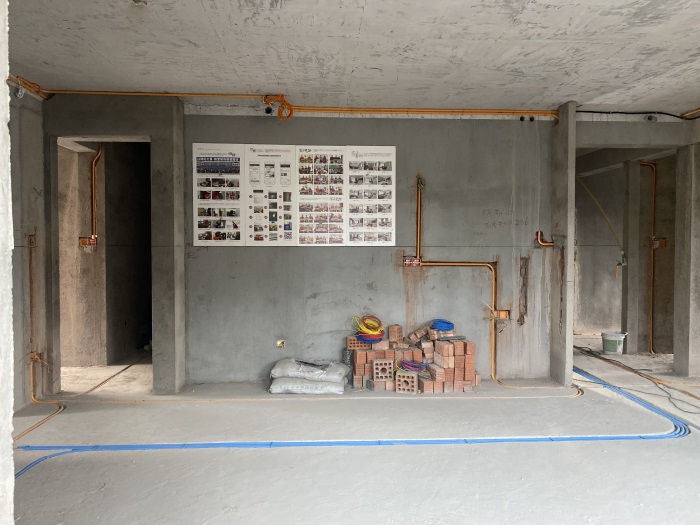

客餐厅墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米，普通插座离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-10-12 16:09:23

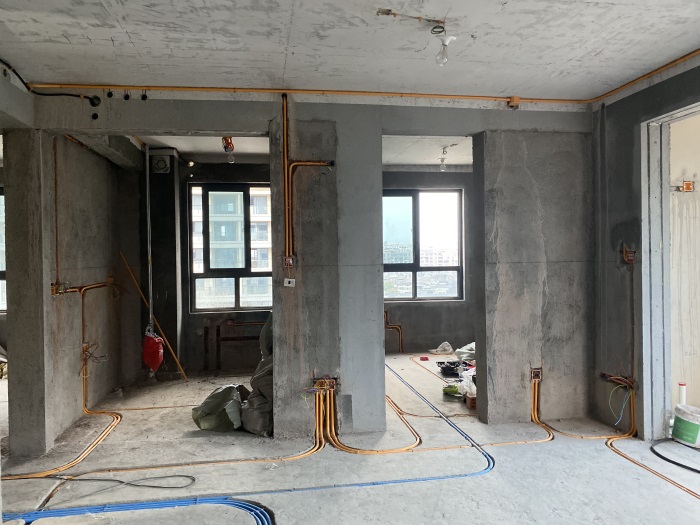

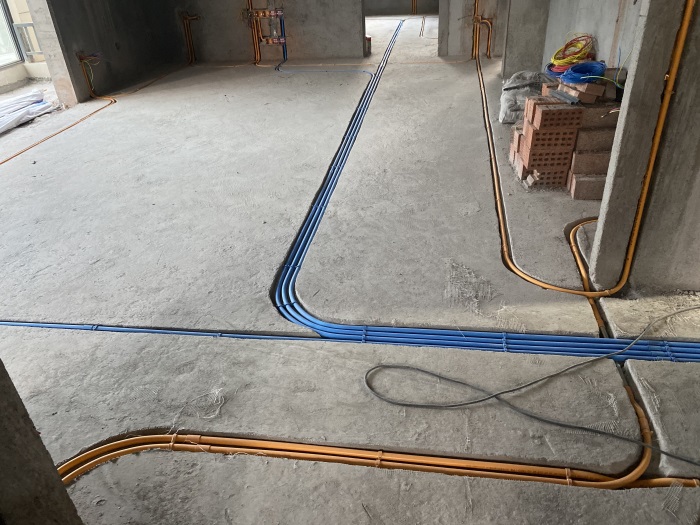

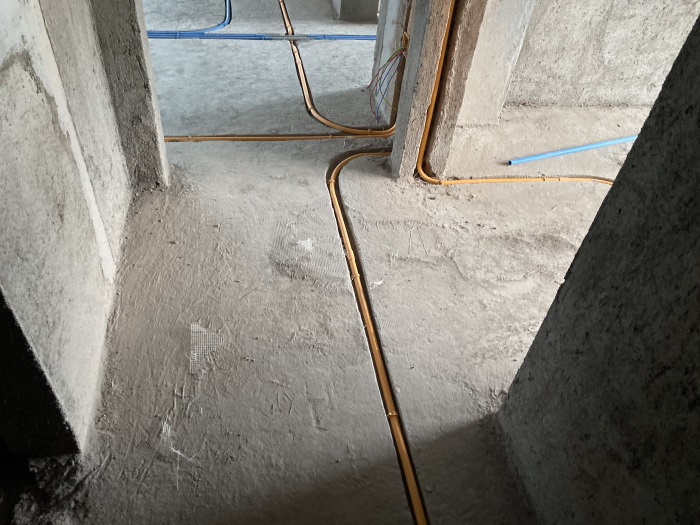

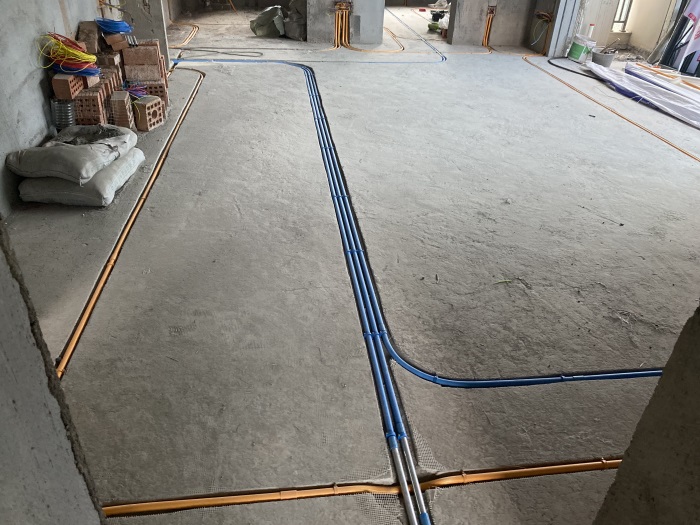

客餐厅地面，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，并且开槽标准，线管低于地面1公分，地面线管布置园弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

灯头线套黄腊管保护，防止电线划伤!

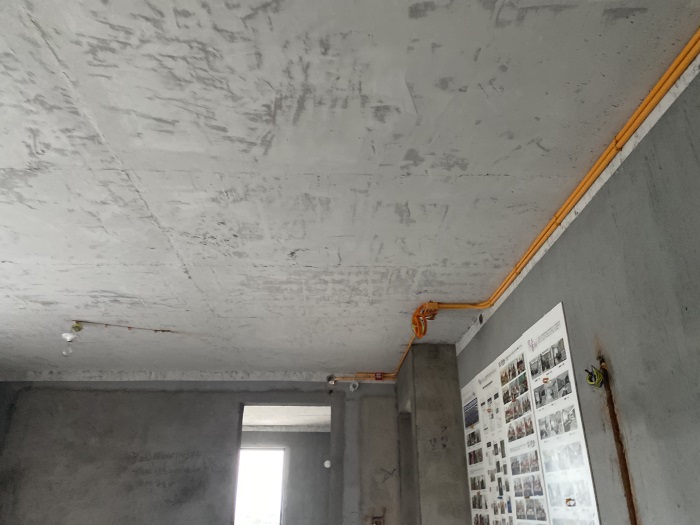

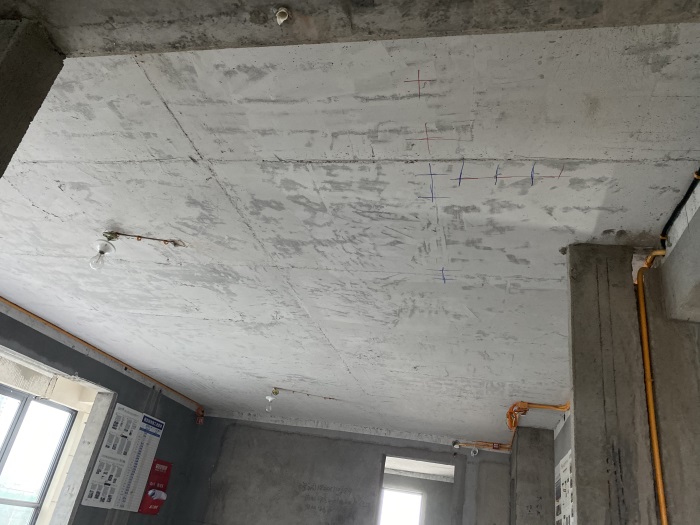

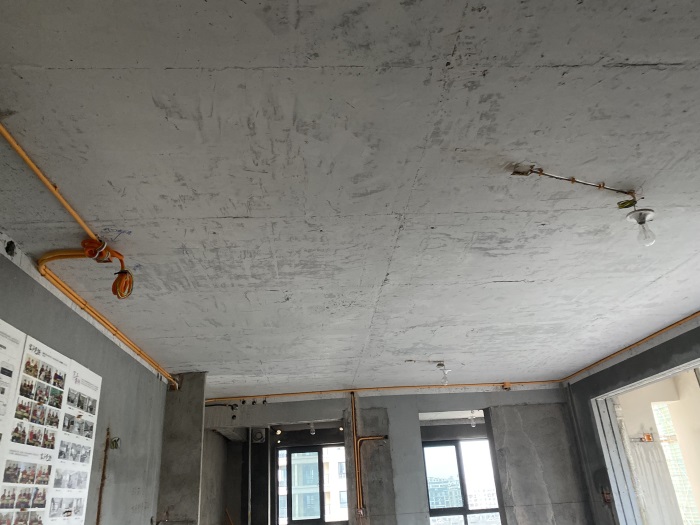

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。
