招贤里4-1-14#120㎡现代——予

发表于 2022-10-12 16:11:38

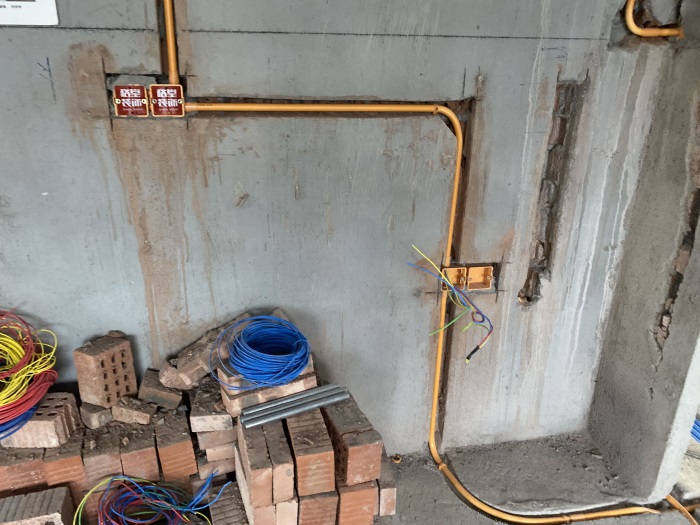

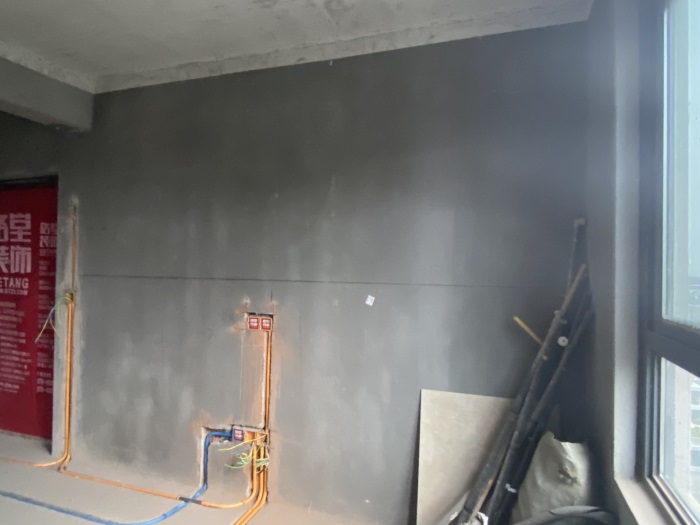

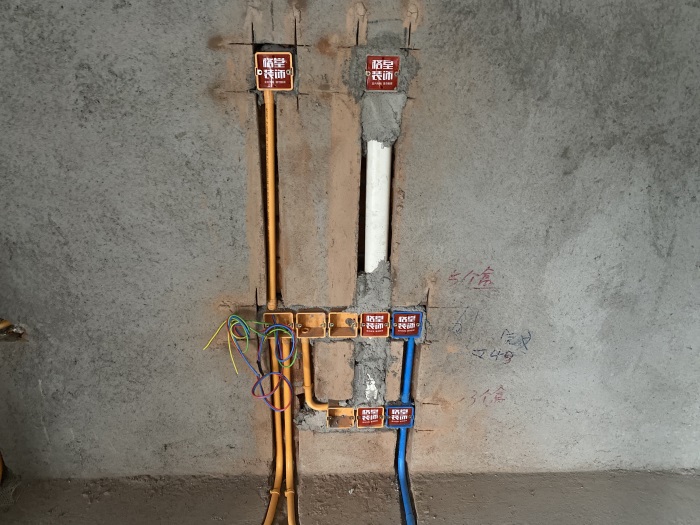

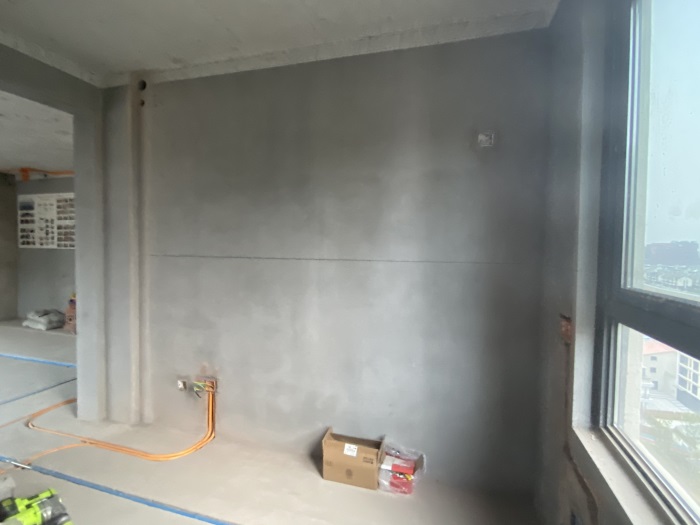

客餐厅，墙面电视线有专门的管道预埋，避免信号干扰。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-10-12 16:13:15

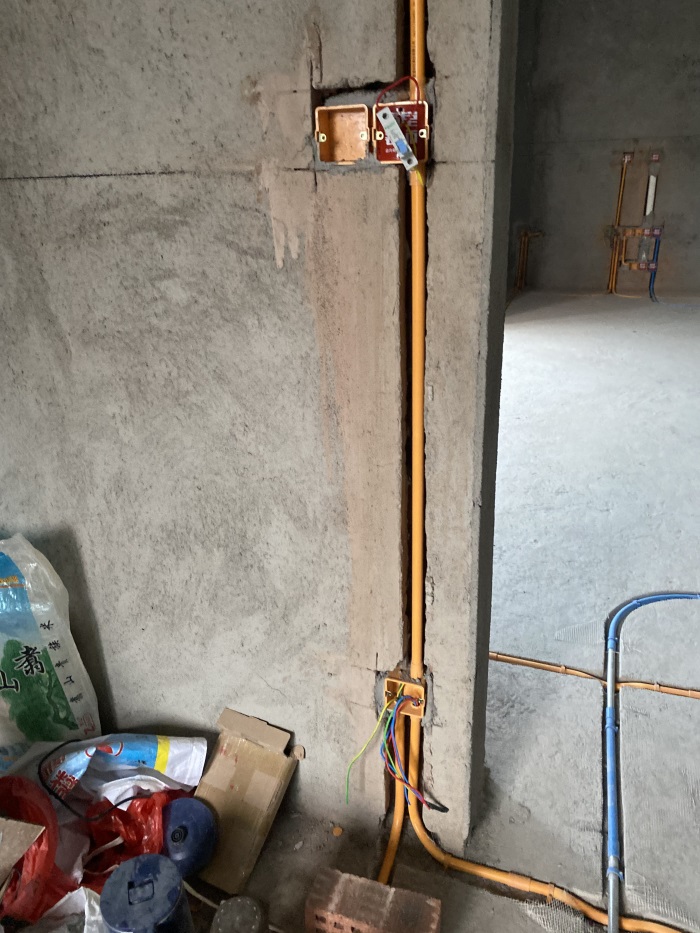

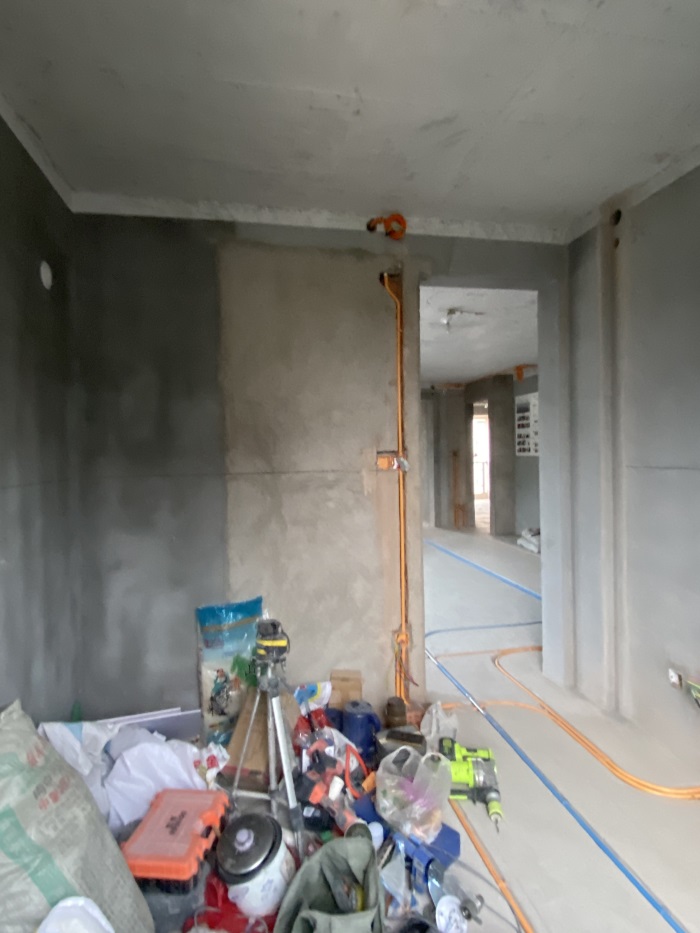

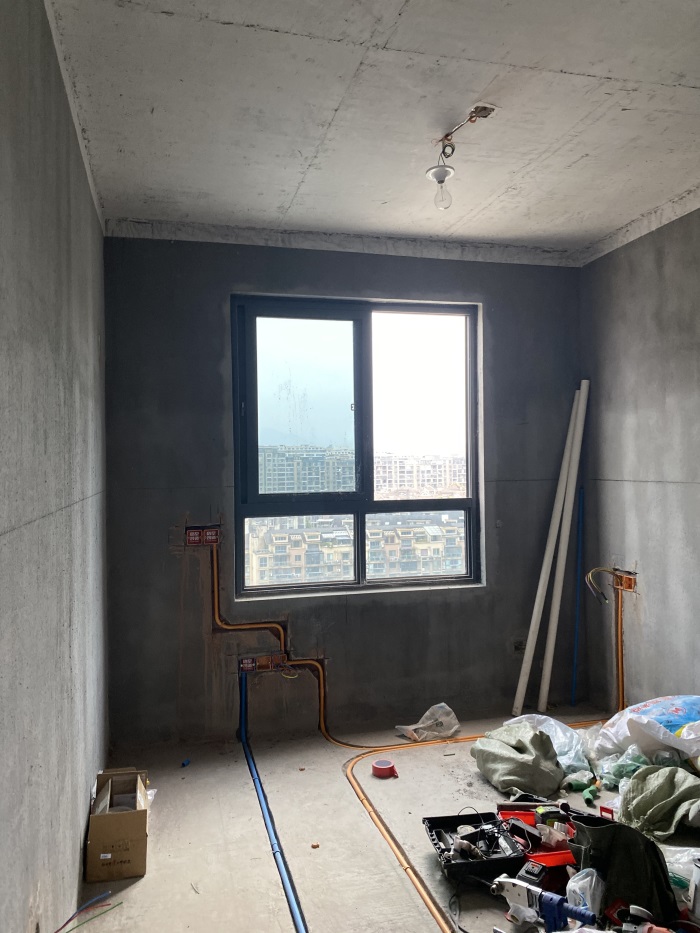

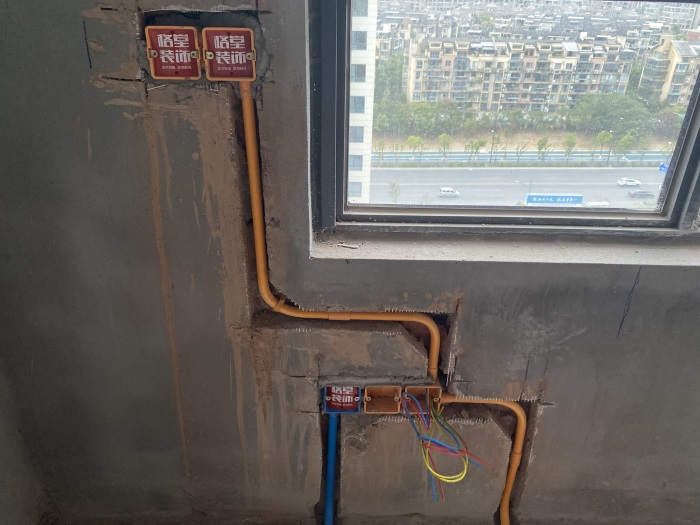

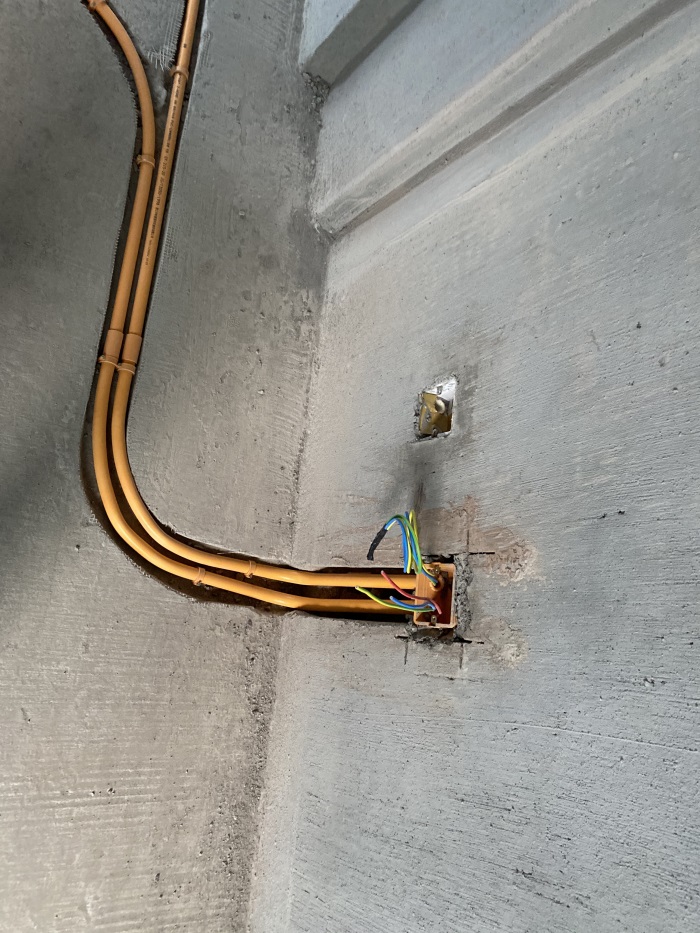

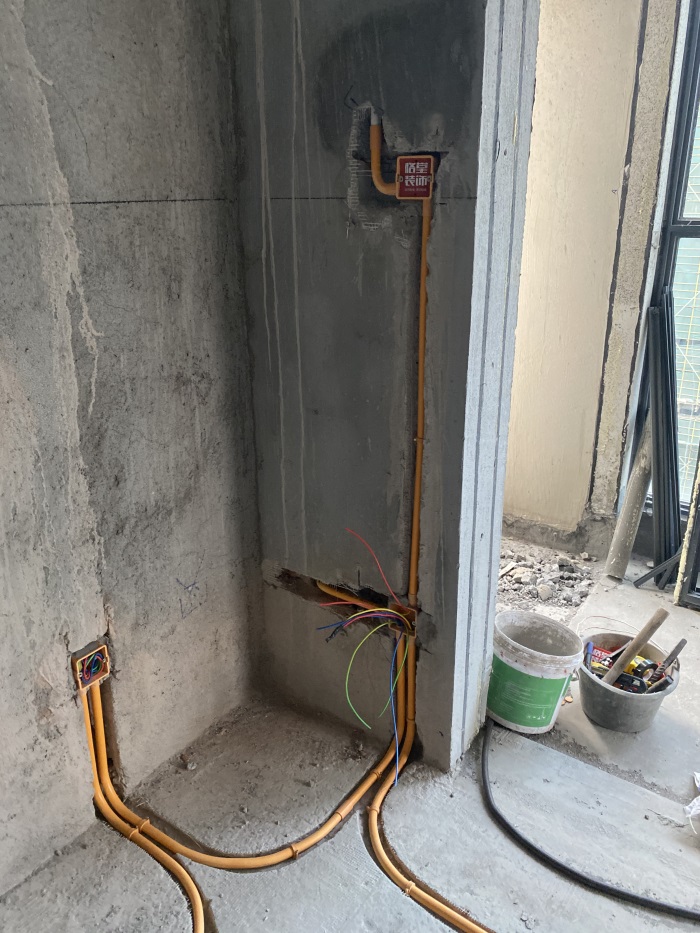

次卧墙面线管布置平整，线管强弱电线距离30厘米以上，防止信号干扰！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-10-12 16:14:55

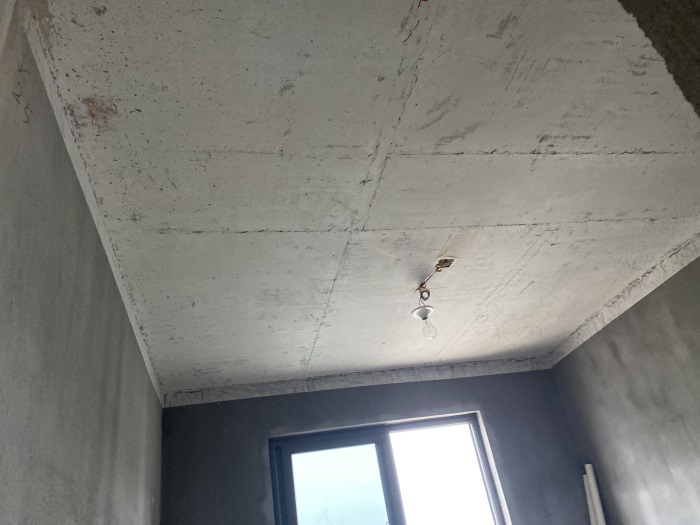

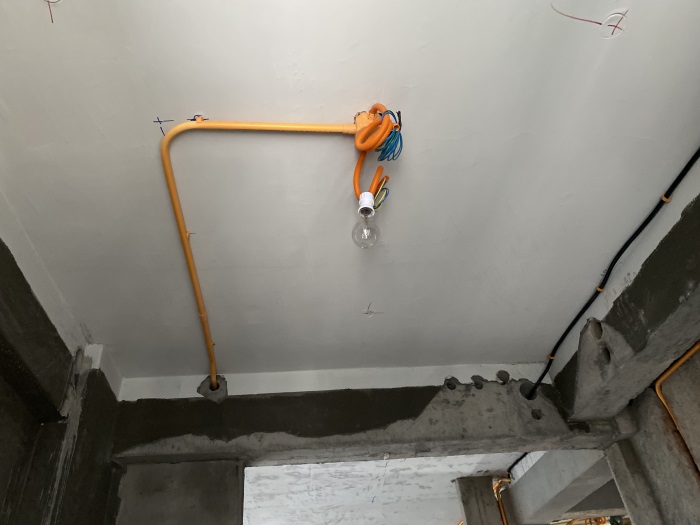

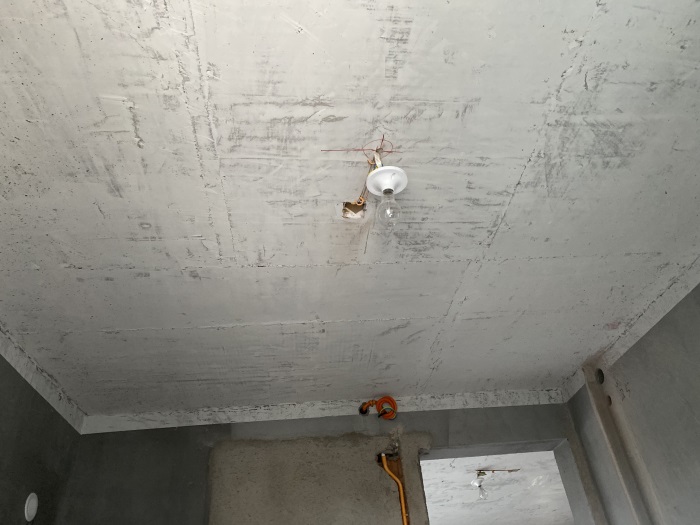

次卧灯头线套黄腊管保护，防止电线划伤!

筒灯电线用波纹管保护，防止电线划伤。

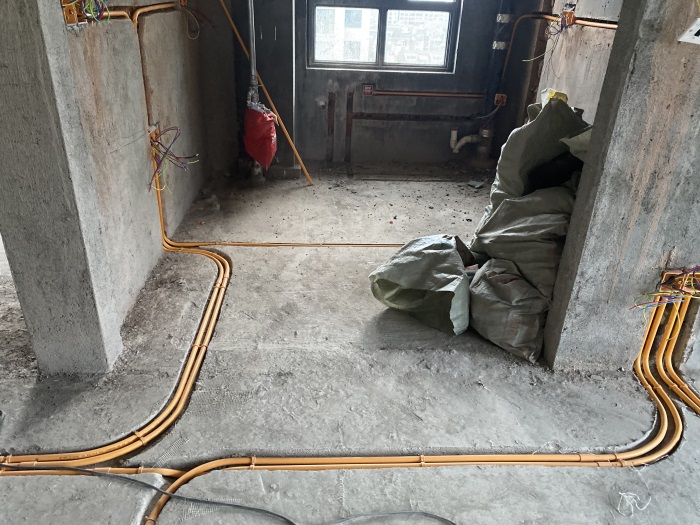

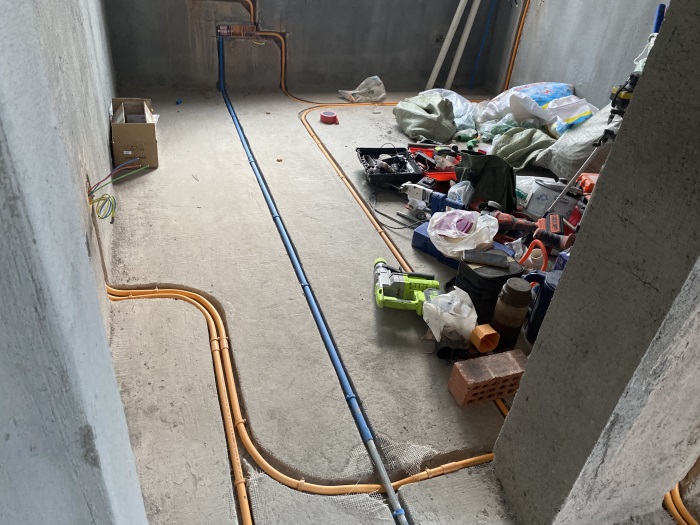

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2022-10-12 16:15:54

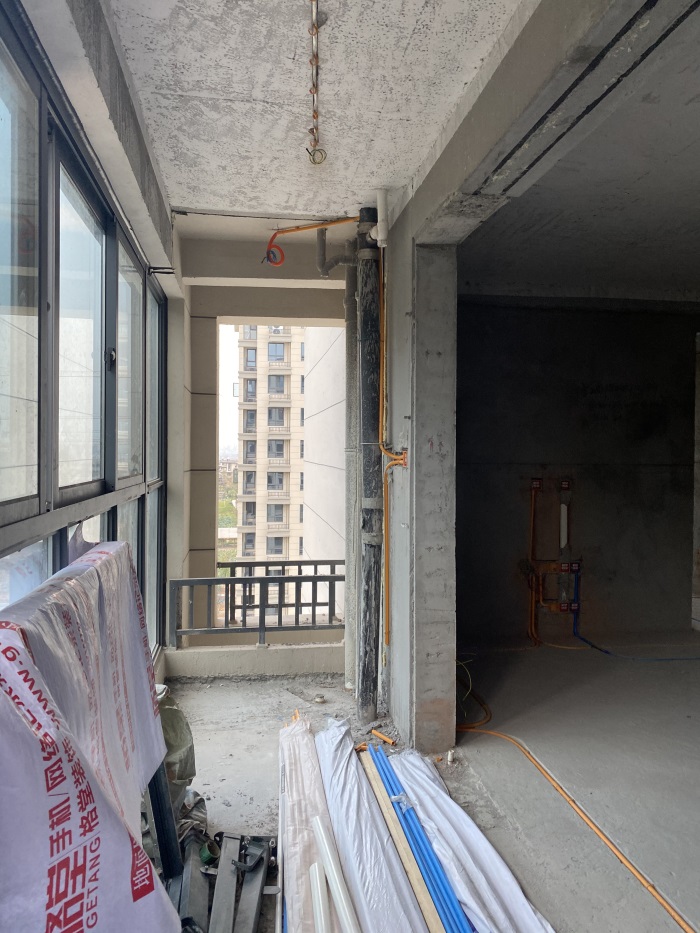

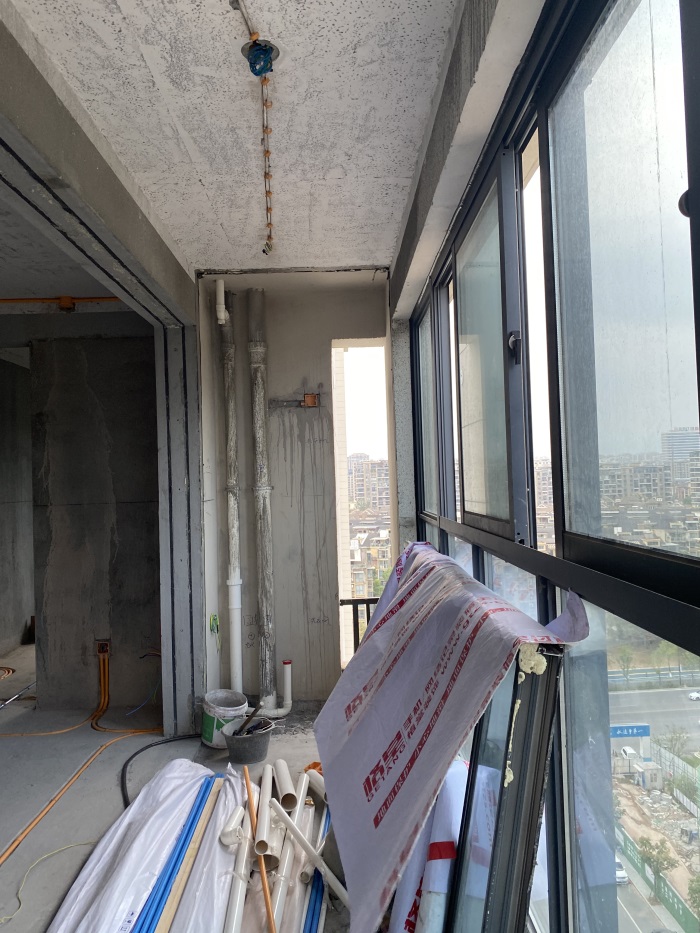

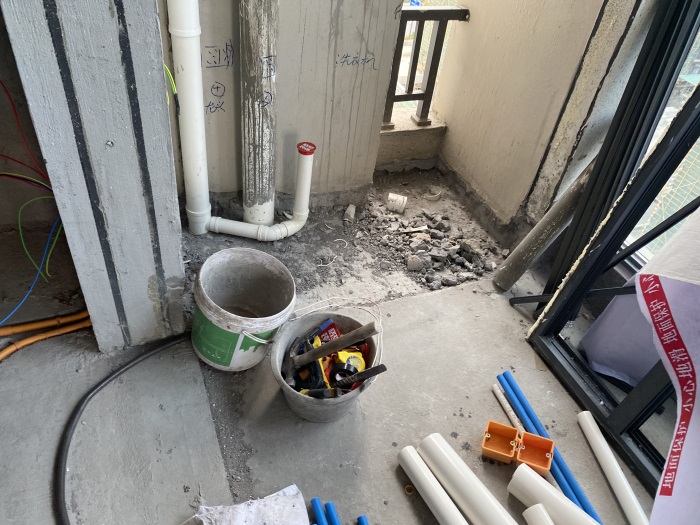

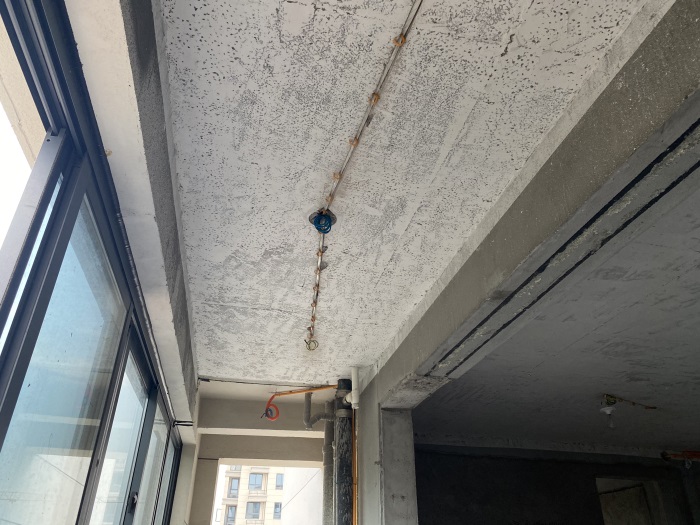

阳台

发表于 2022-10-12 16:18:04

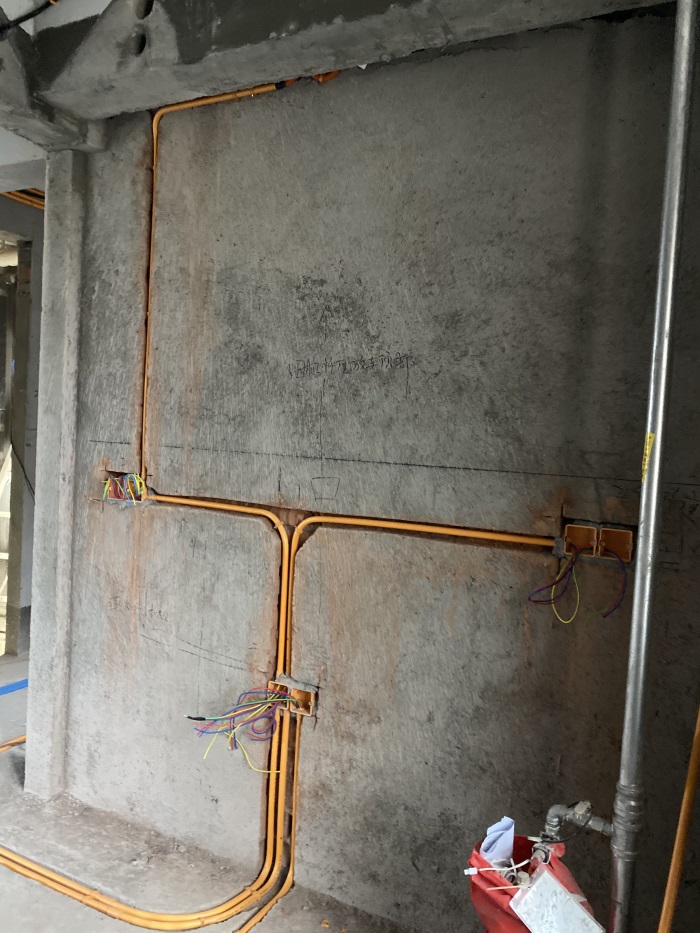

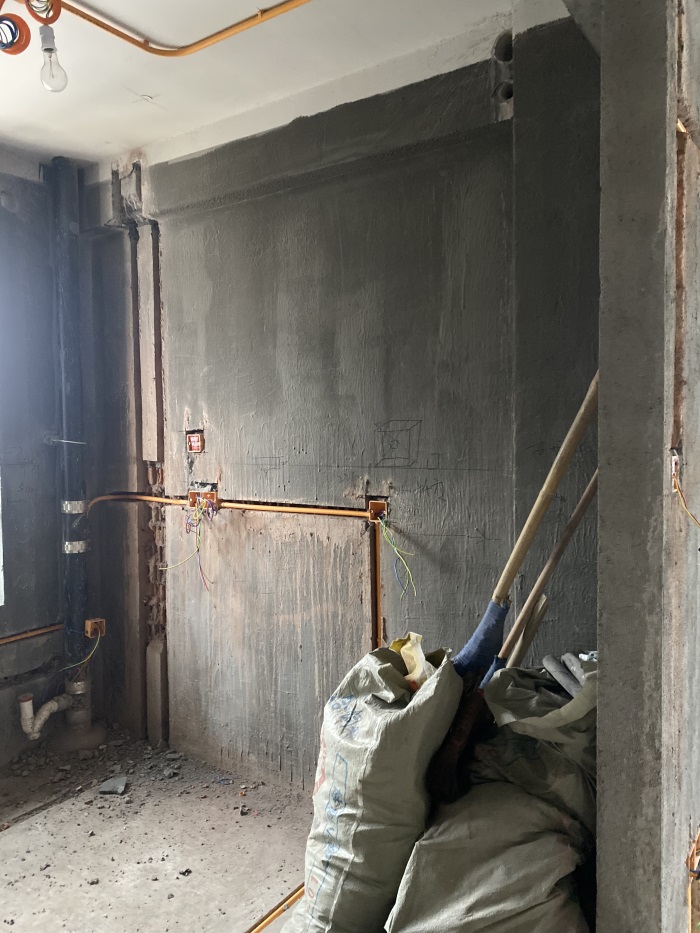

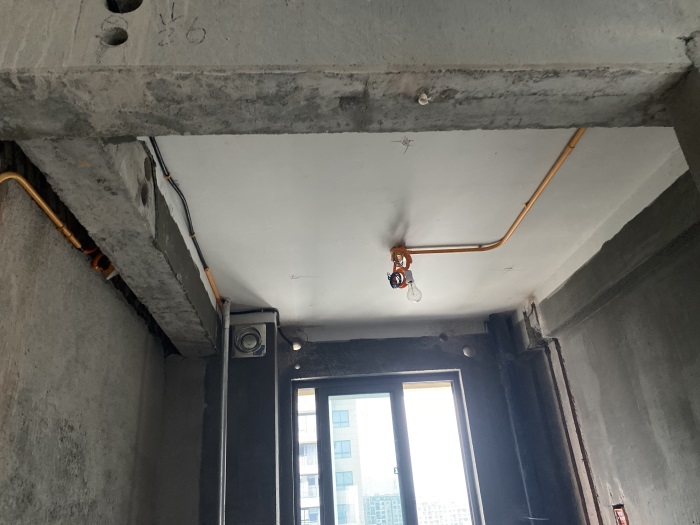

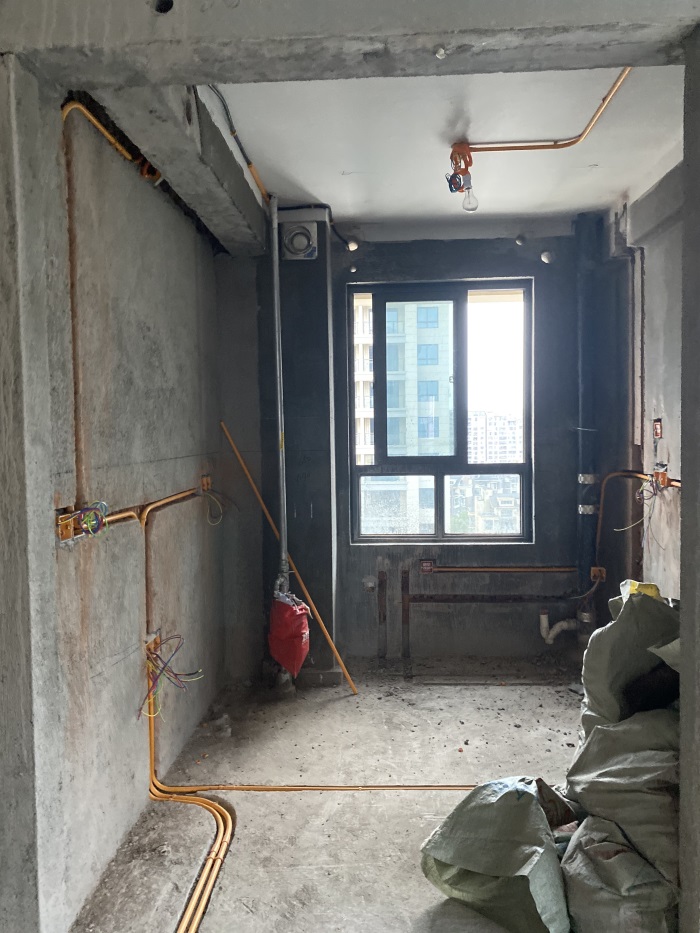

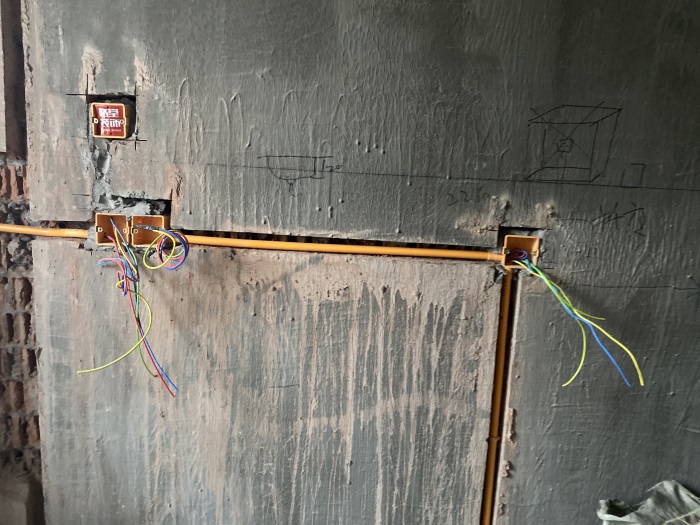

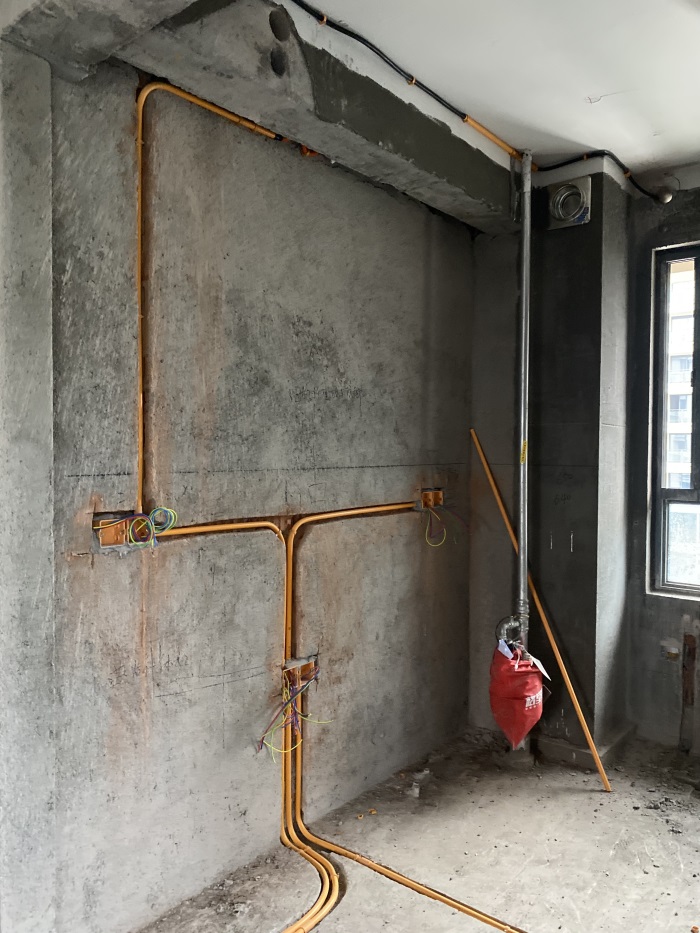

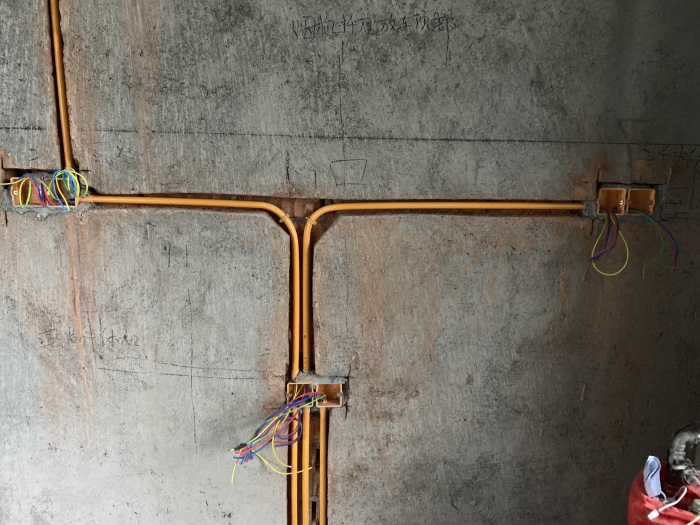

厨房墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖，空鼓和脱落！

发表于 2022-10-12 16:19:35

厨房

发表于 2022-10-12 16:36:03

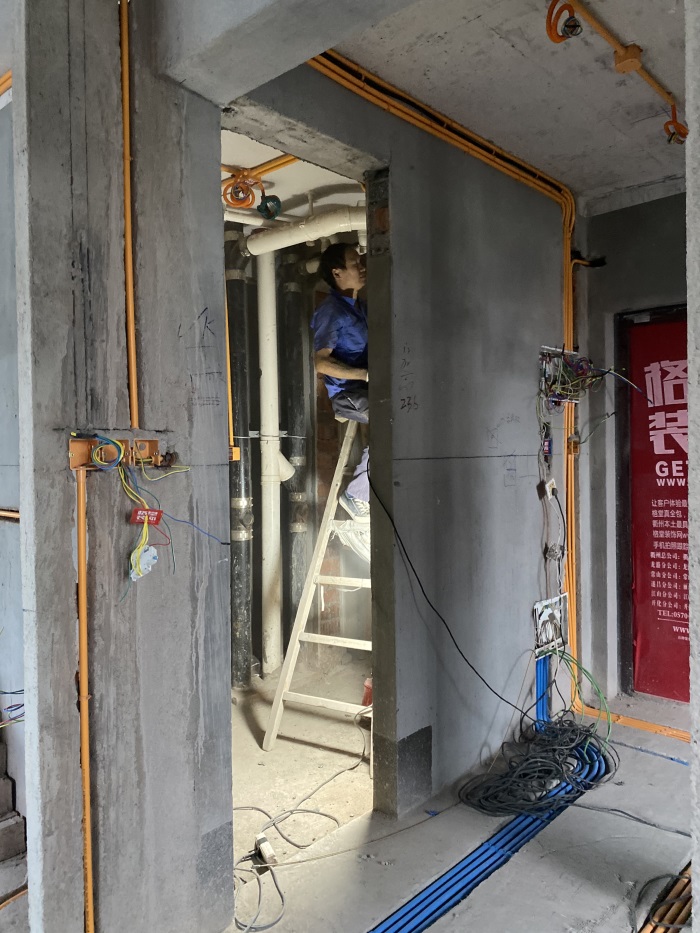

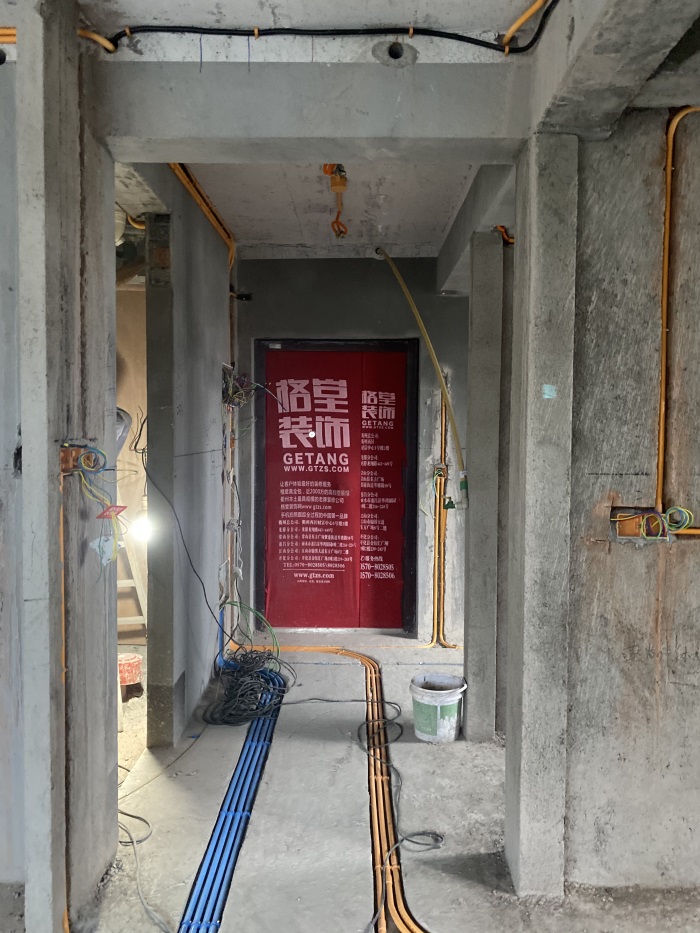

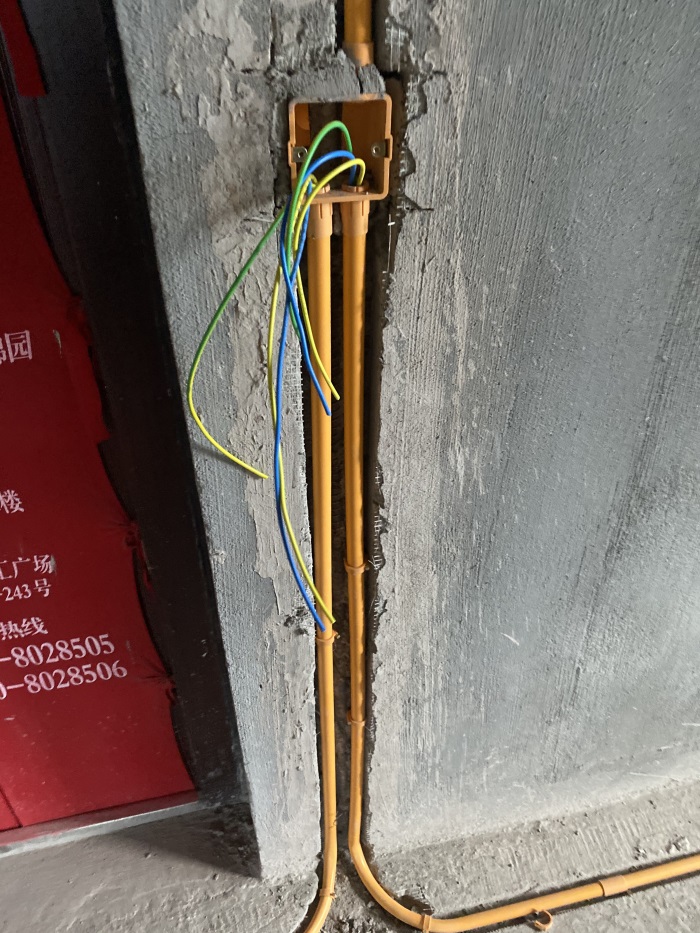

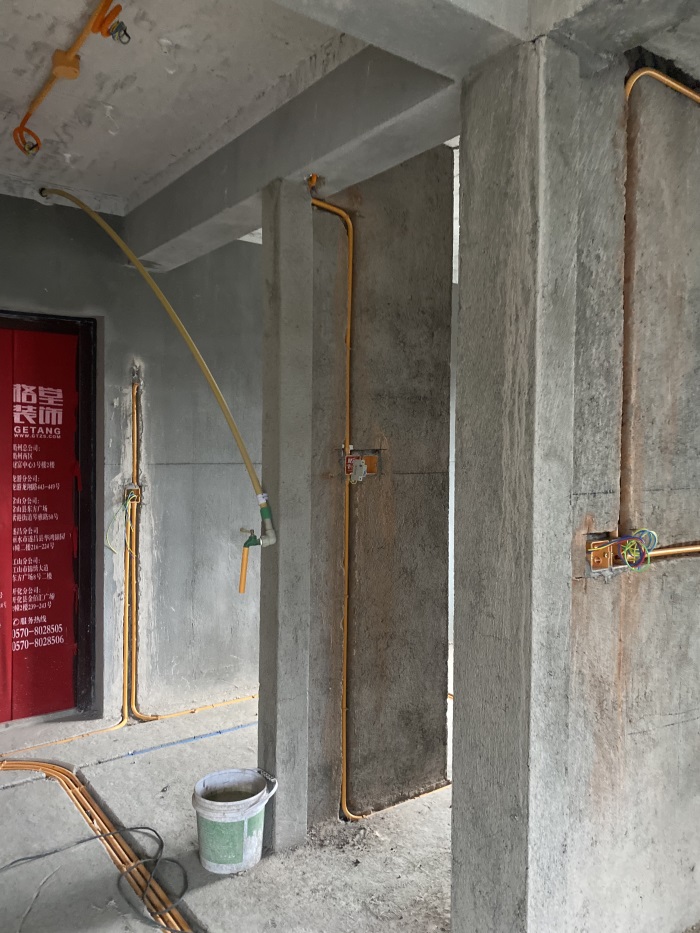

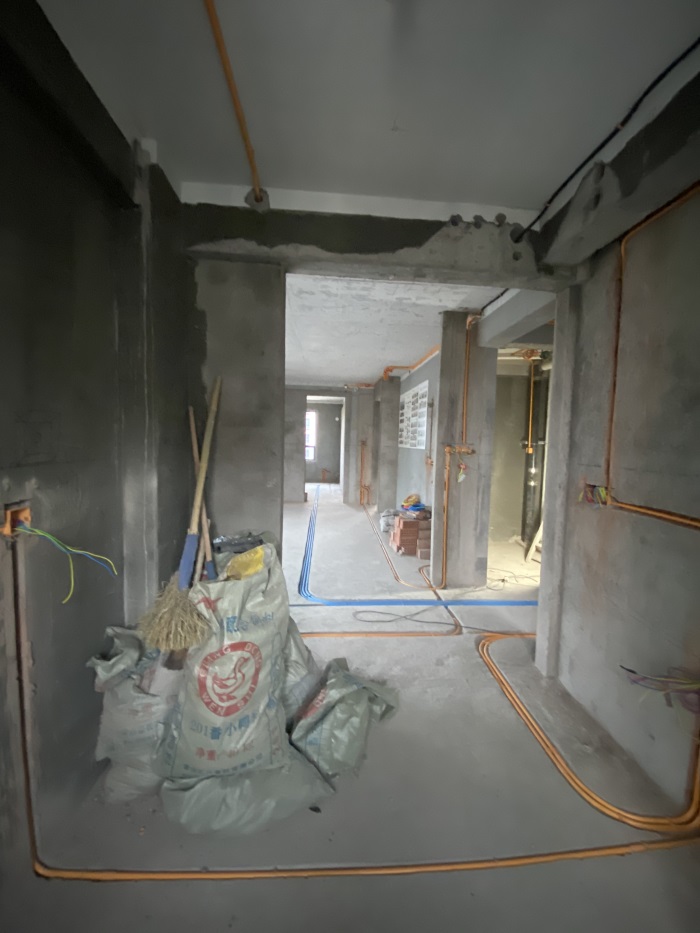

门厅墙面线管布置平整。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面线管强弱电线距离30厘米以上，防止信号干扰！

发表于 2022-10-12 16:49:33

中央空调要用电缆线。

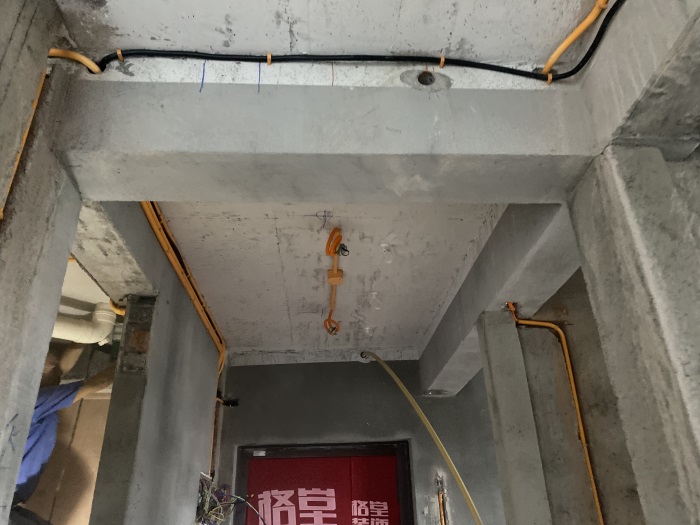

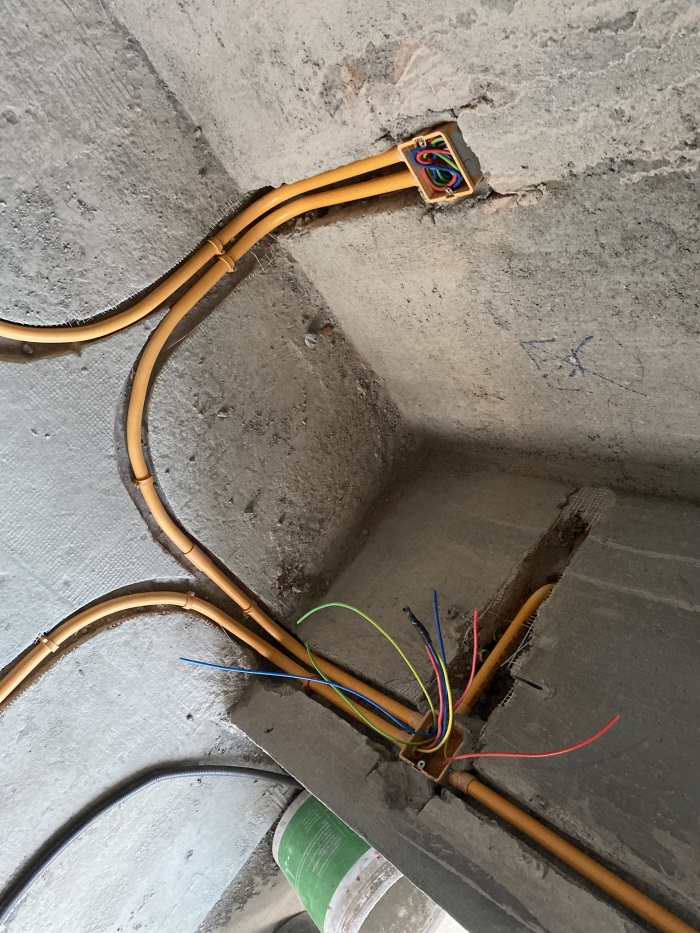

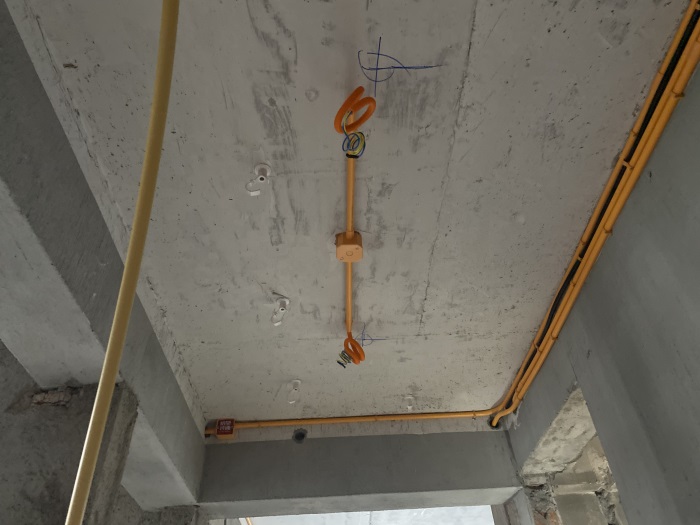

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

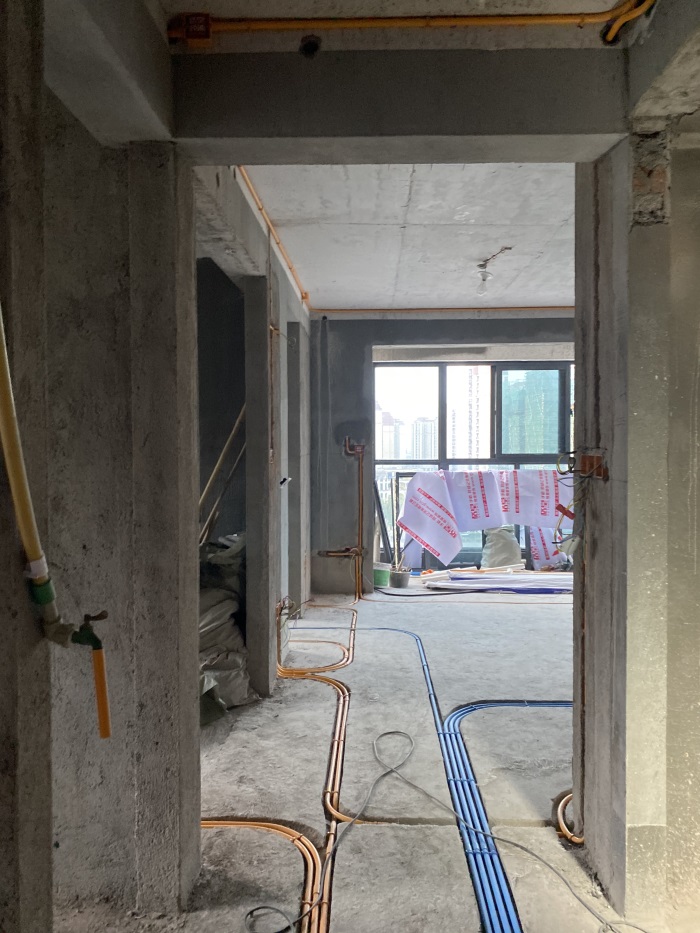

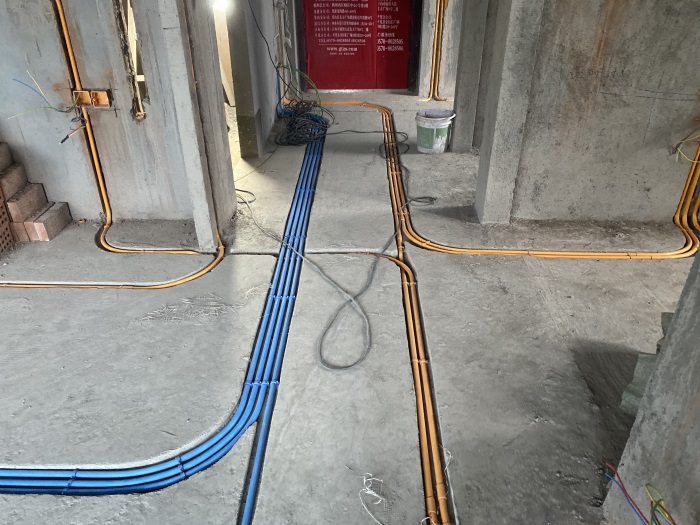

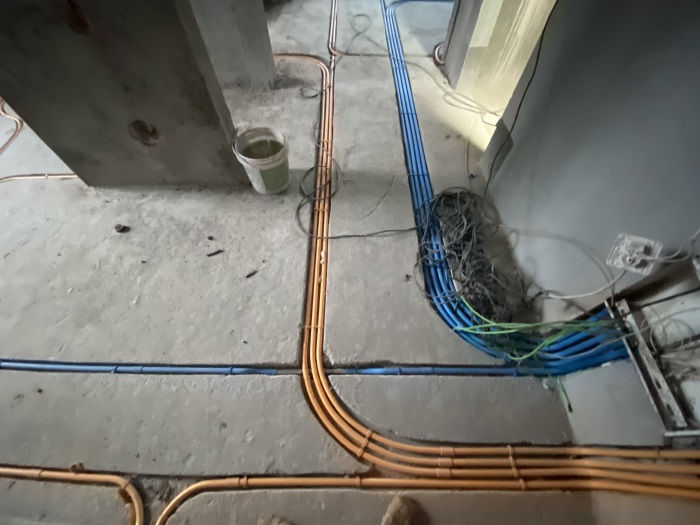

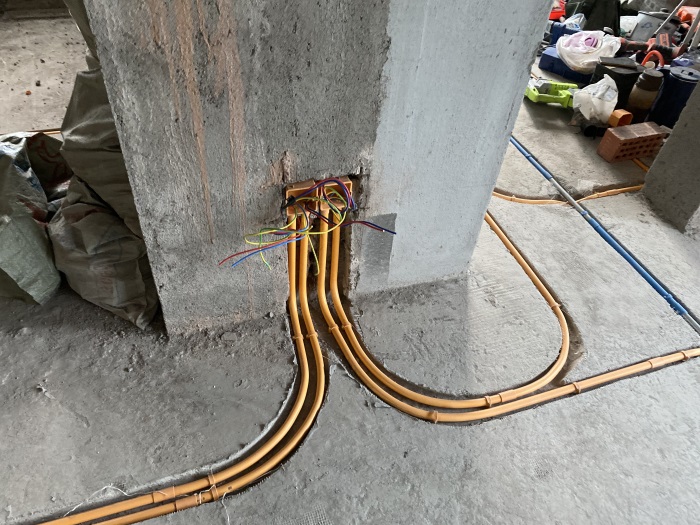

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，并且开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2022-10-12 16:52:29

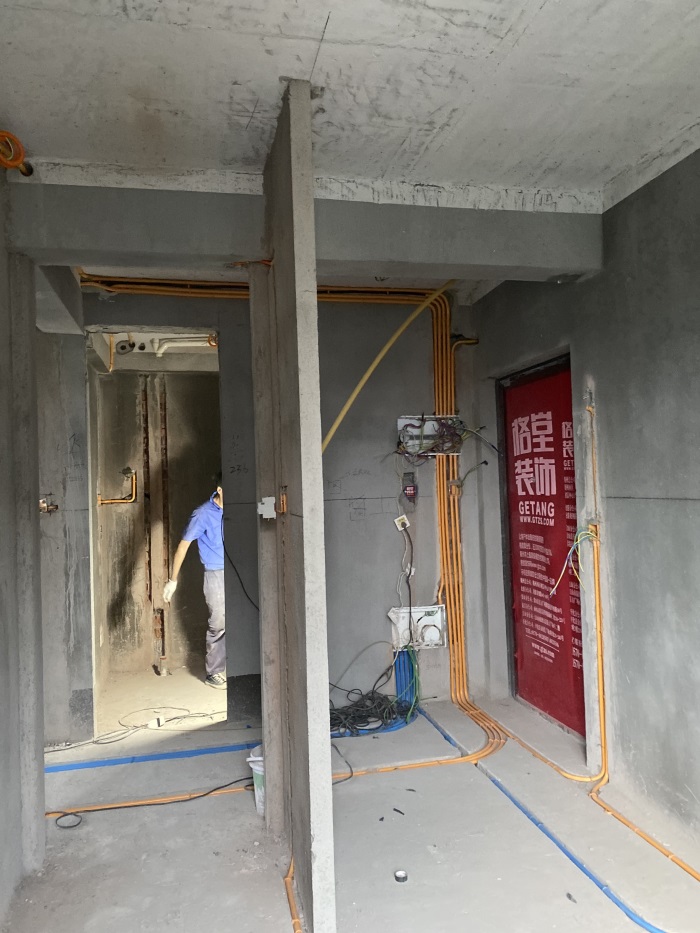

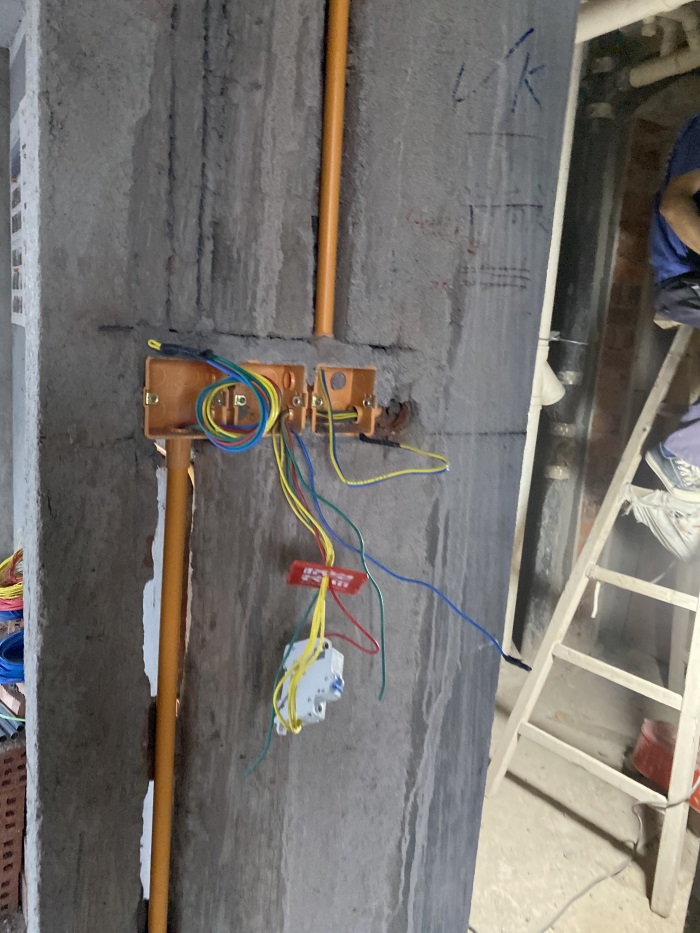

门厅强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

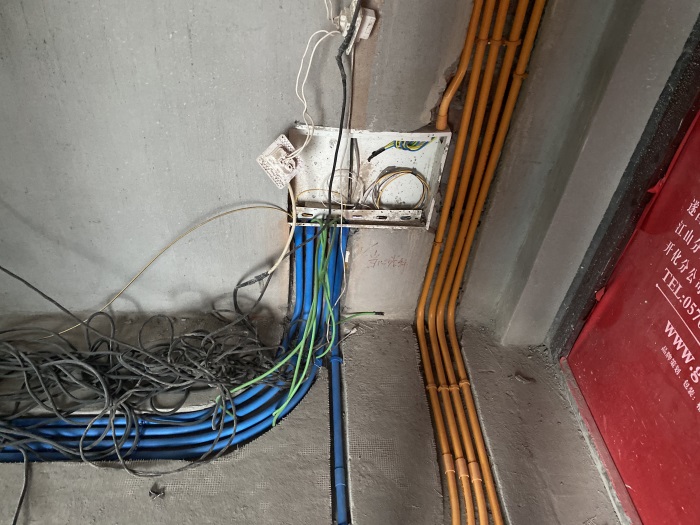

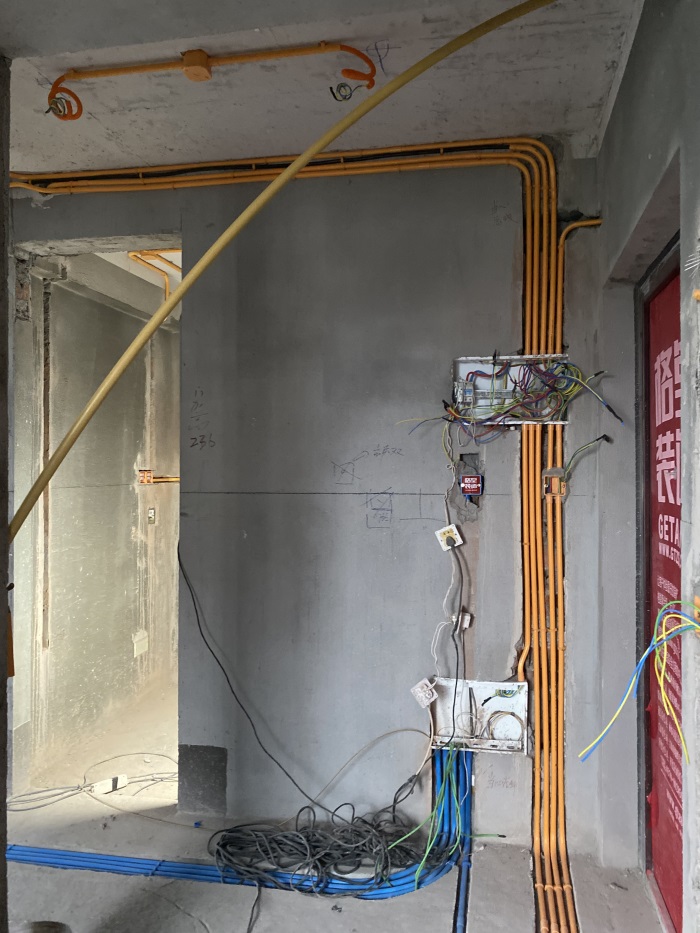

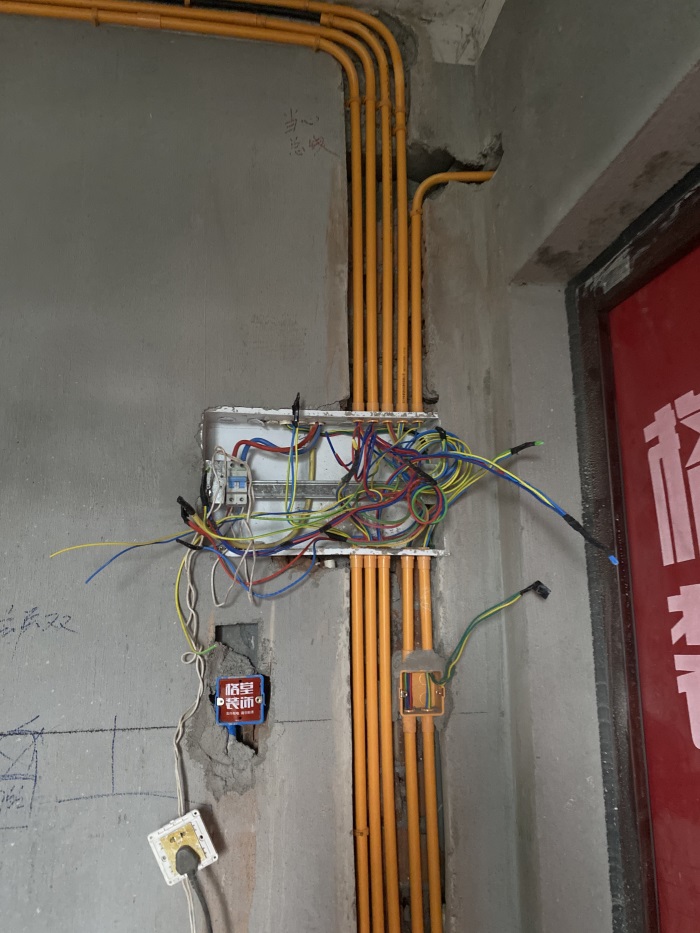

配电箱和线管连接处，杯梳安装好了，防止电线划伤，同一根线管内不得超过7根电线防止发热。

弱电箱正在布置，网络线和电视线。

\

发表于 2022-10-12 16:53:34

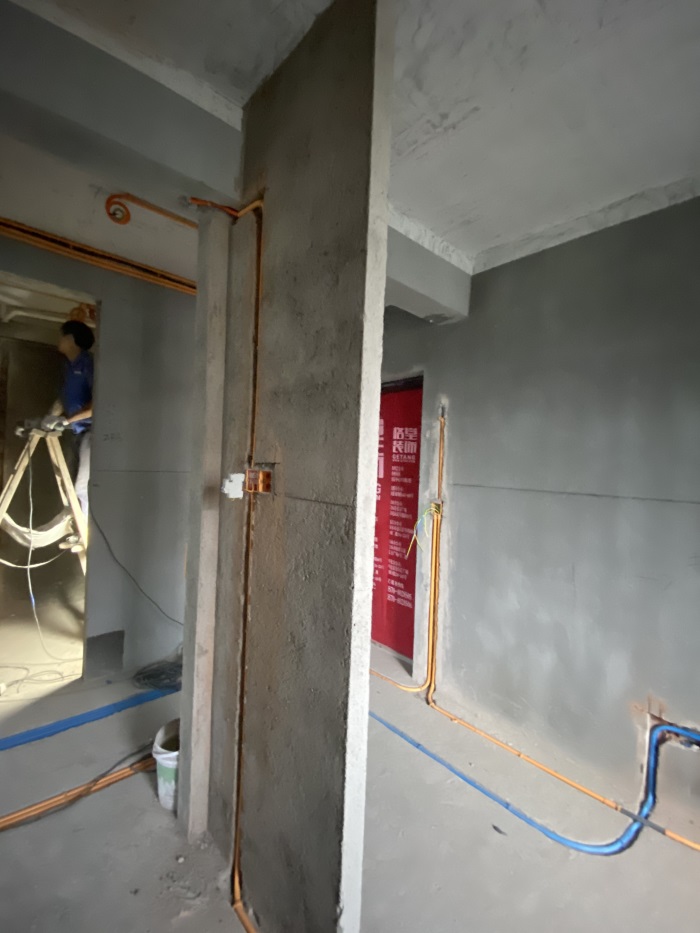

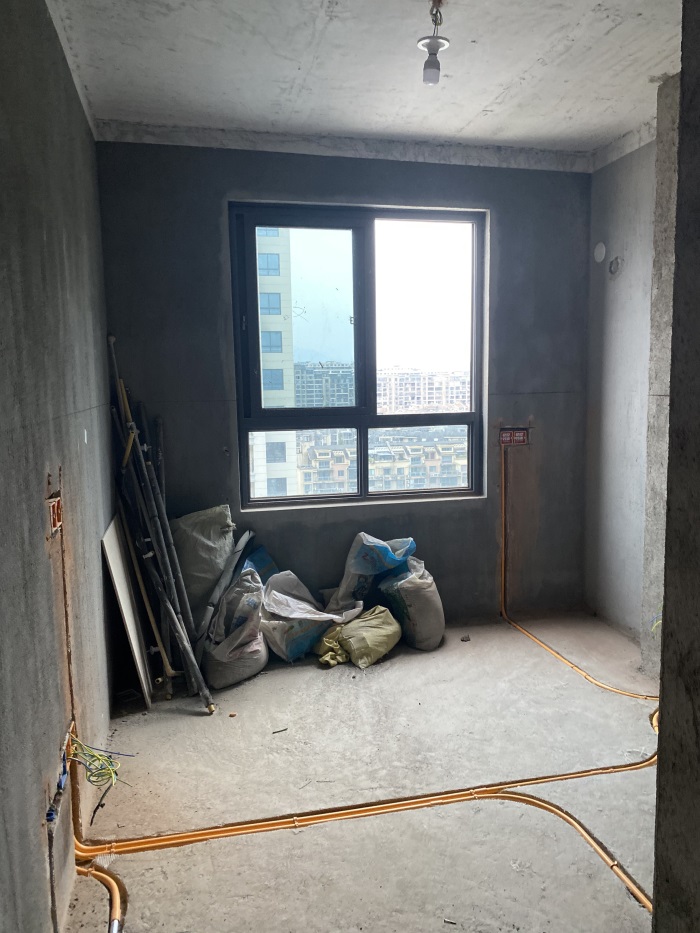

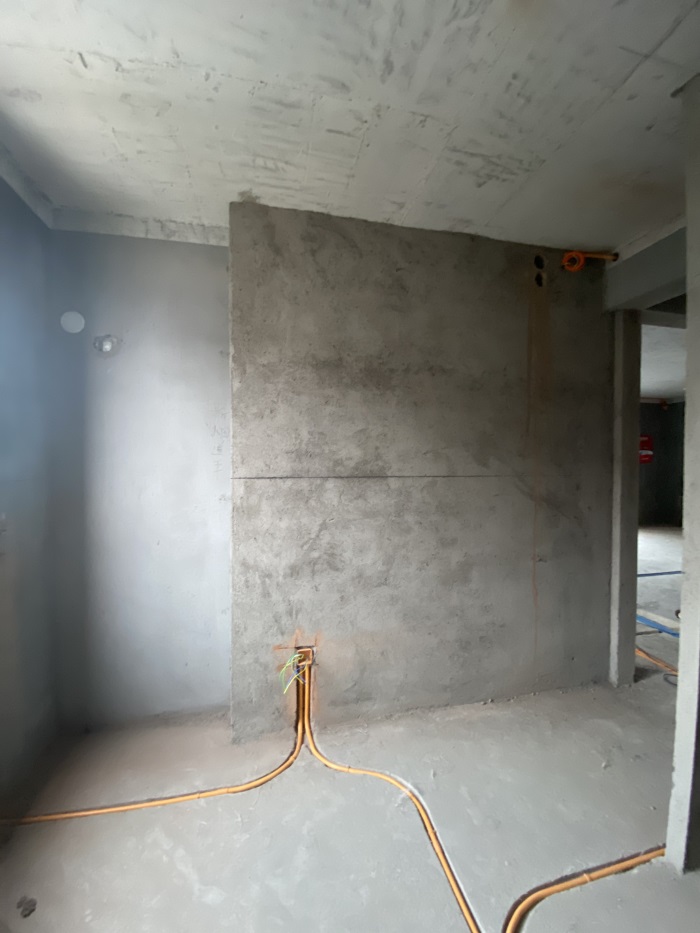

次卧
