衢州公馆29--3#408㎡现代 —《光衍境域》

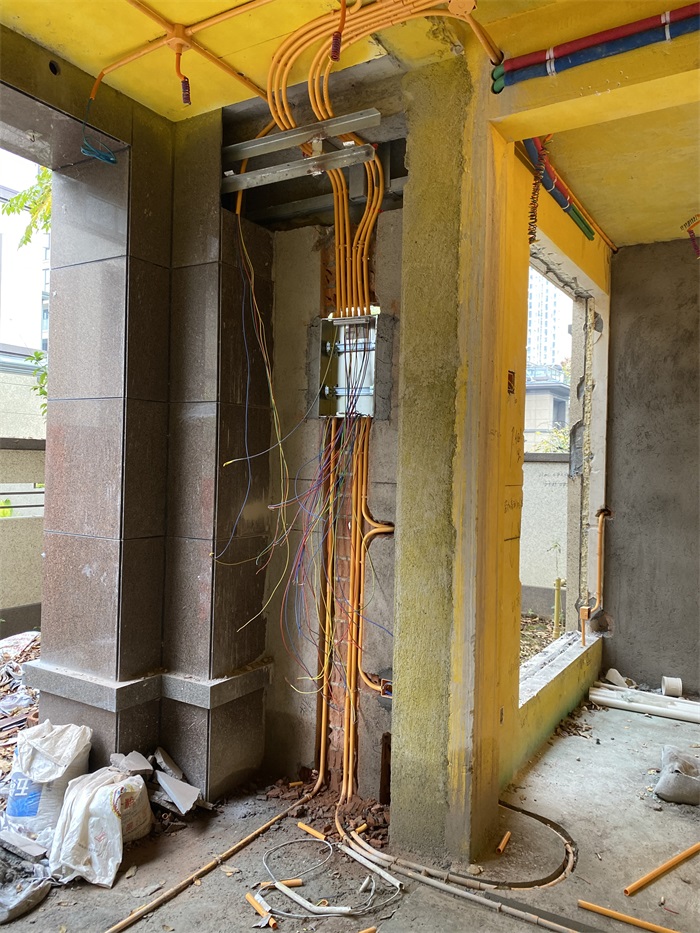

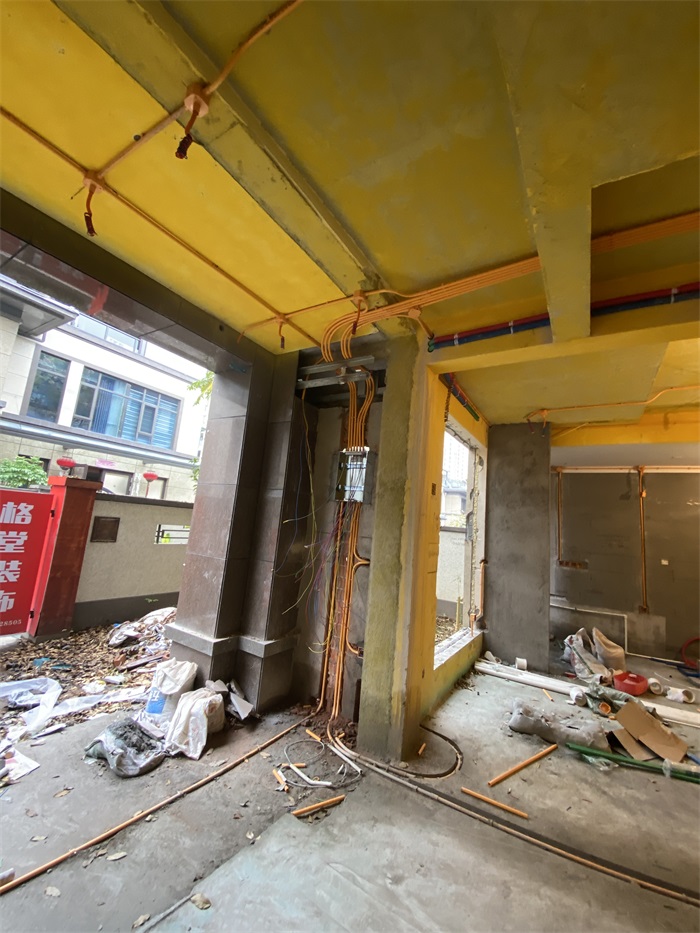

配电箱线管布置，横平竖直哦！

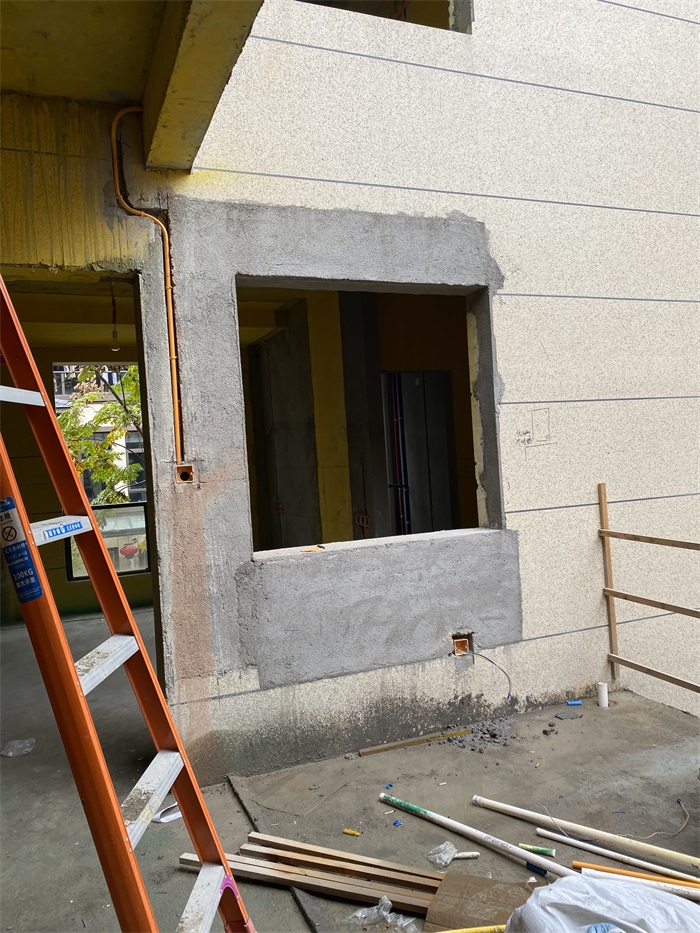

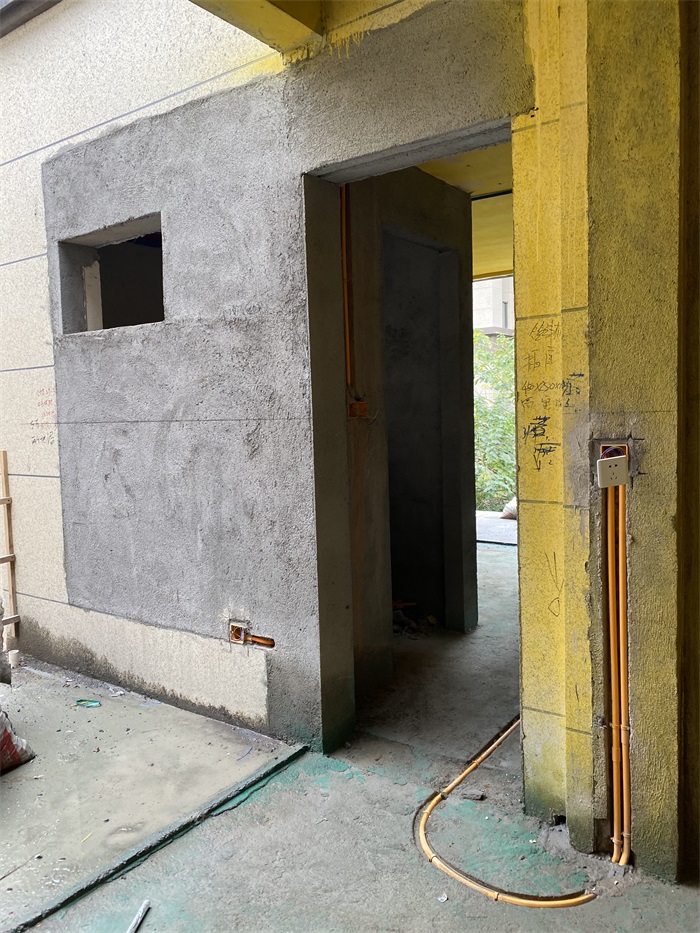

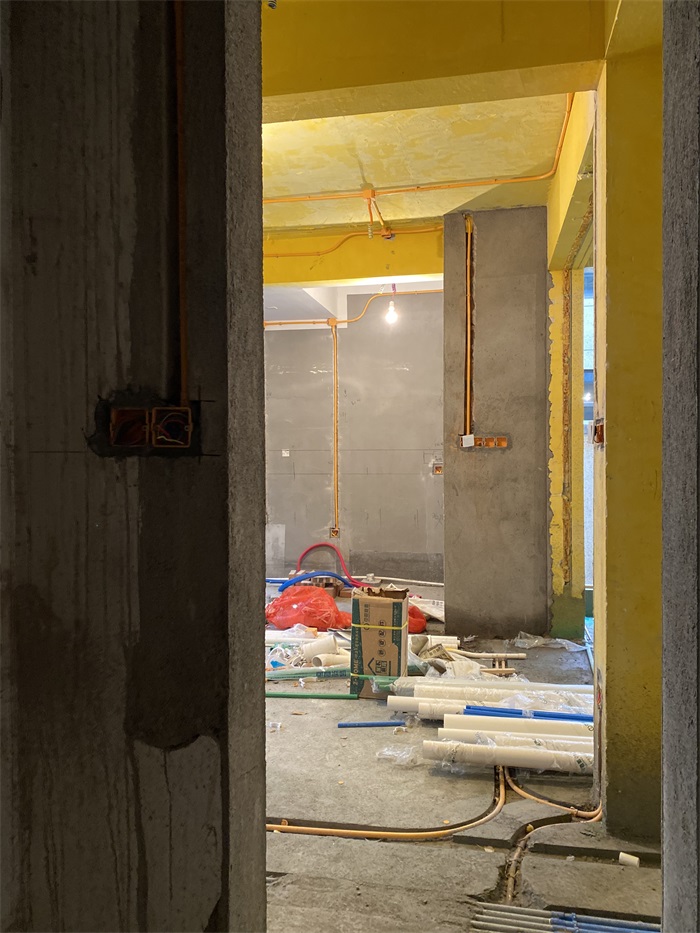

一楼墙面正在布置线管。

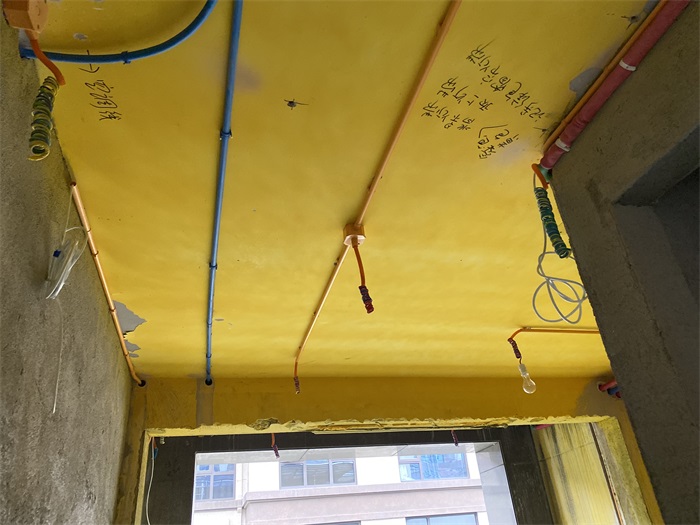

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

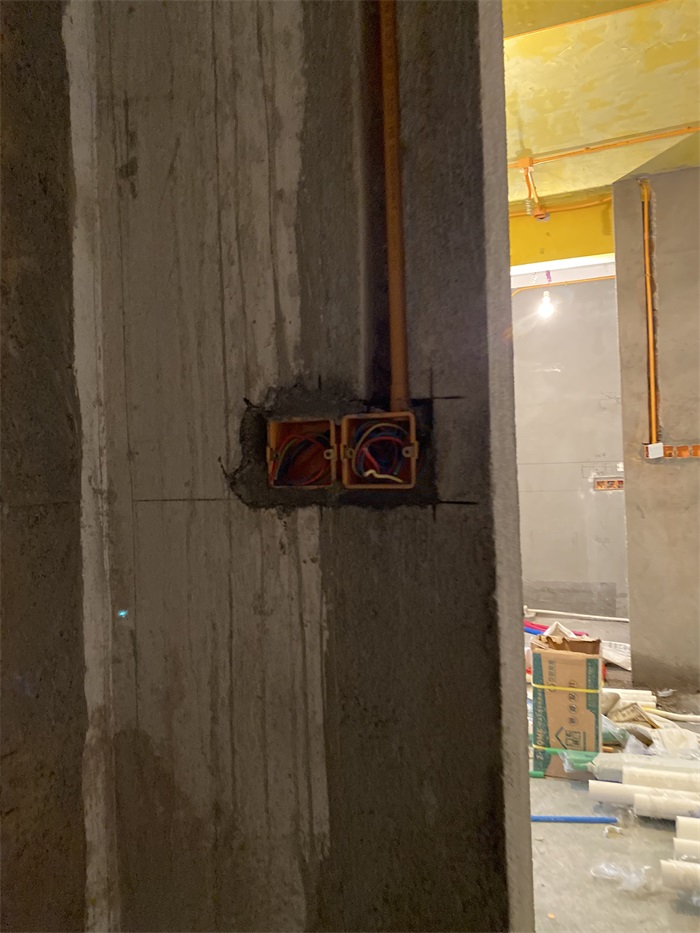

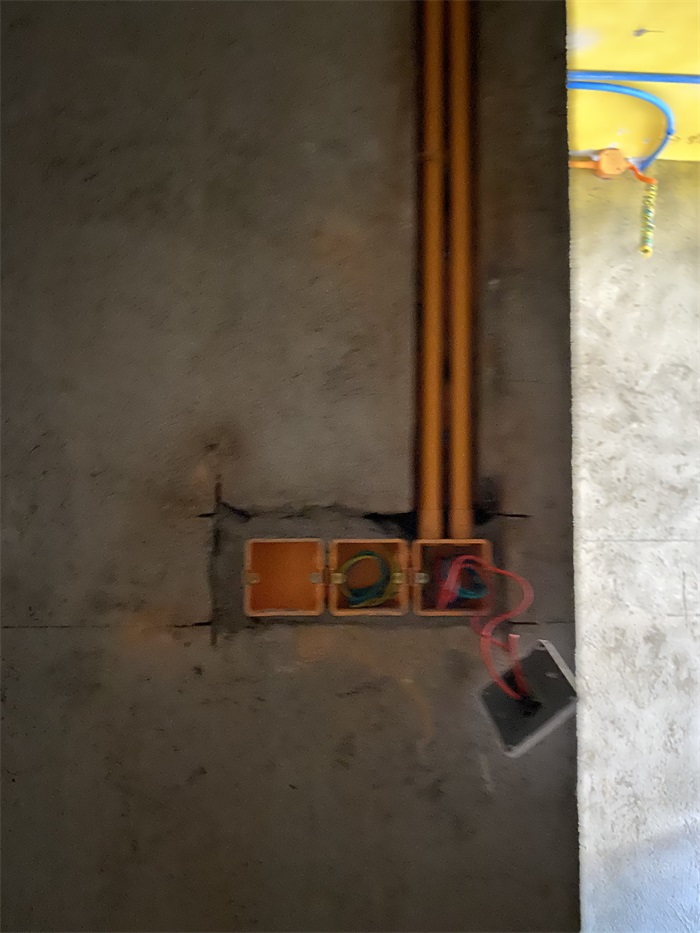

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

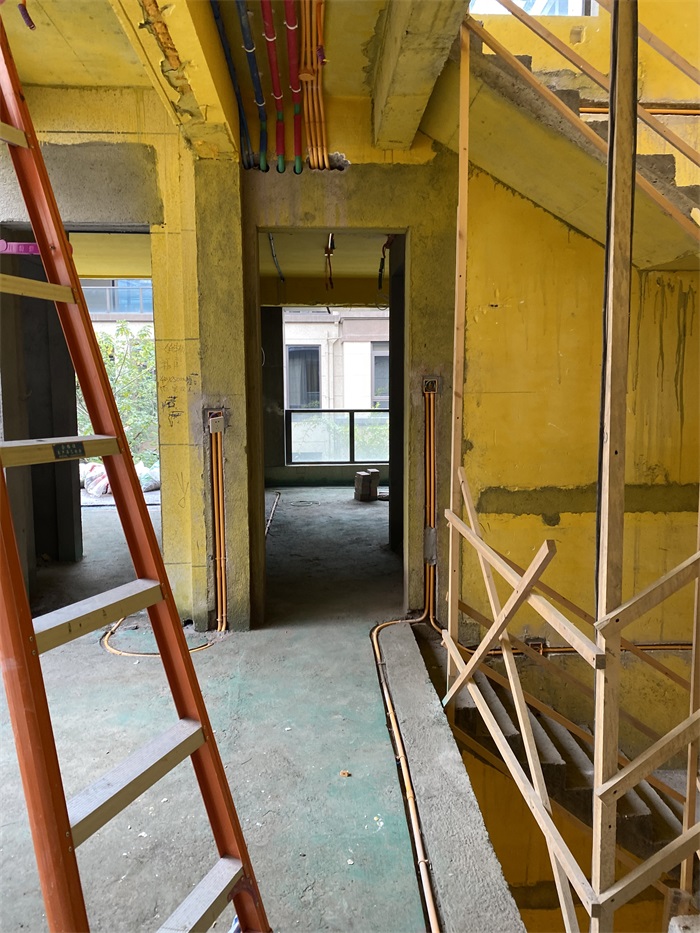

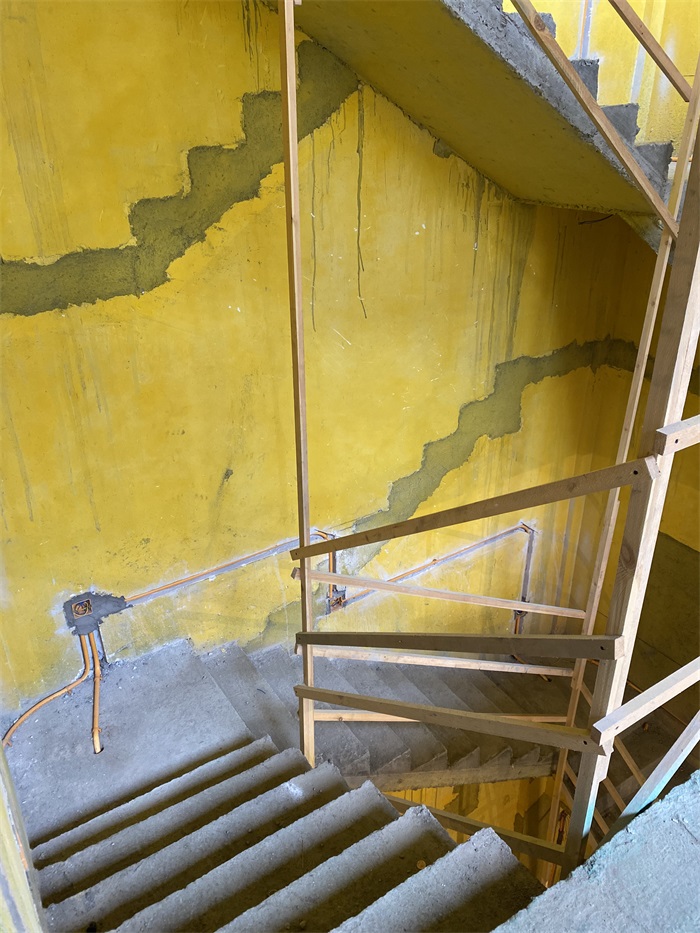

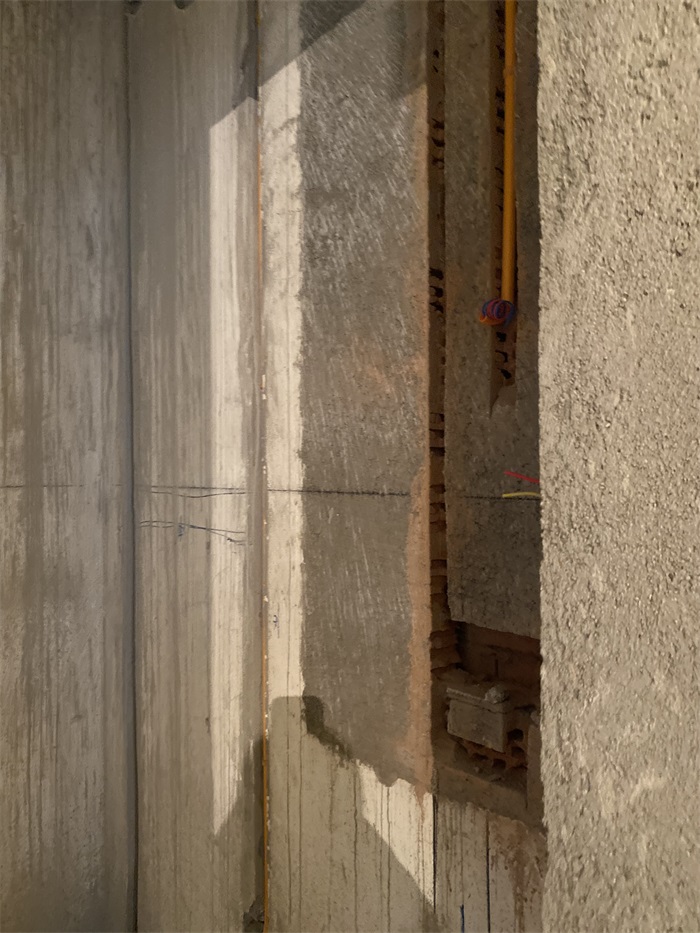

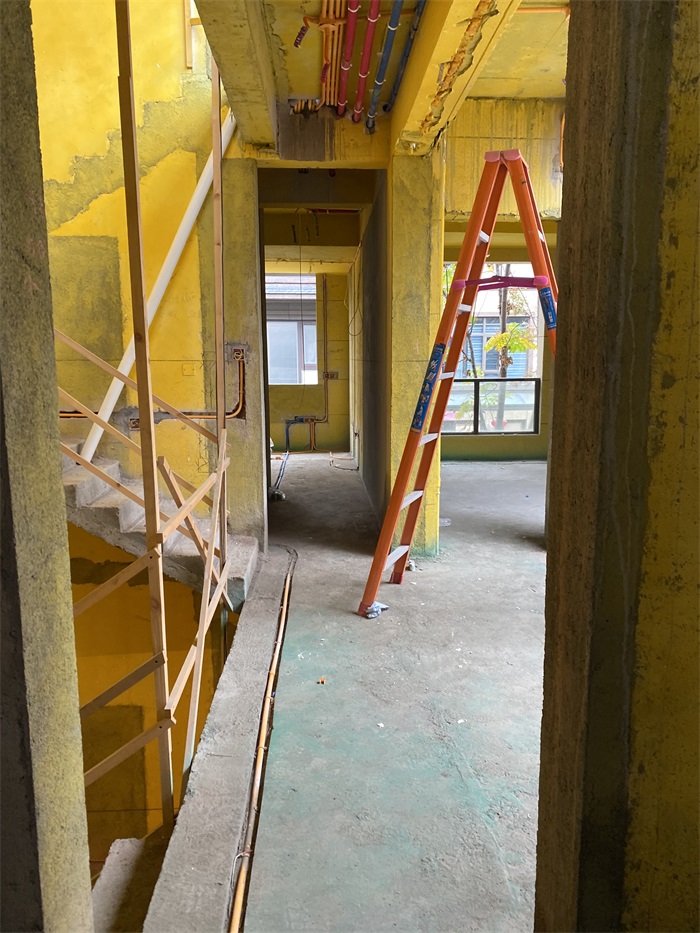

一楼楼梯

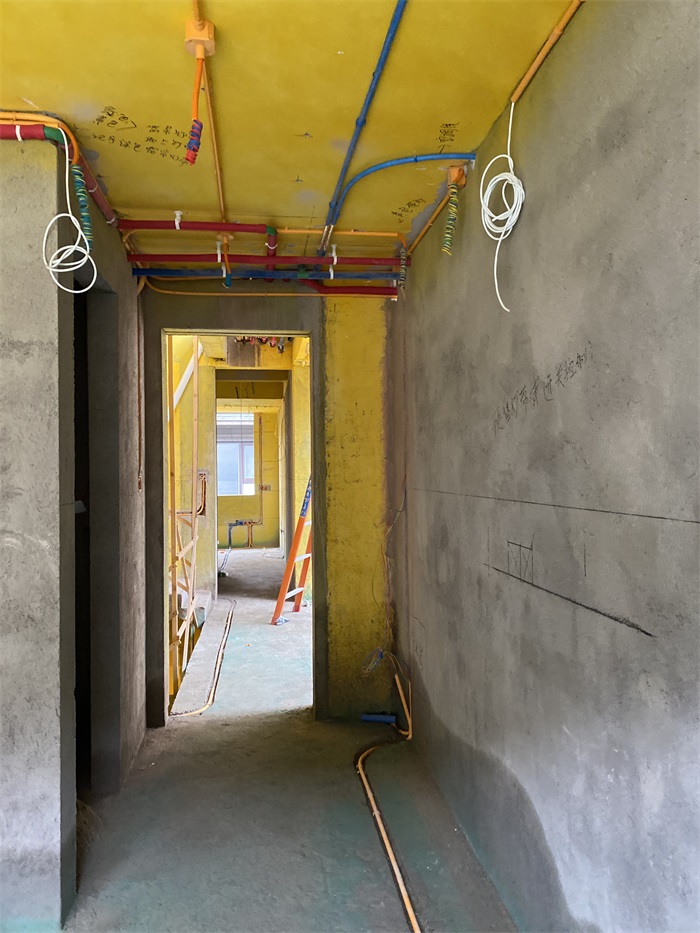

二楼过道墙面正在布置线管，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

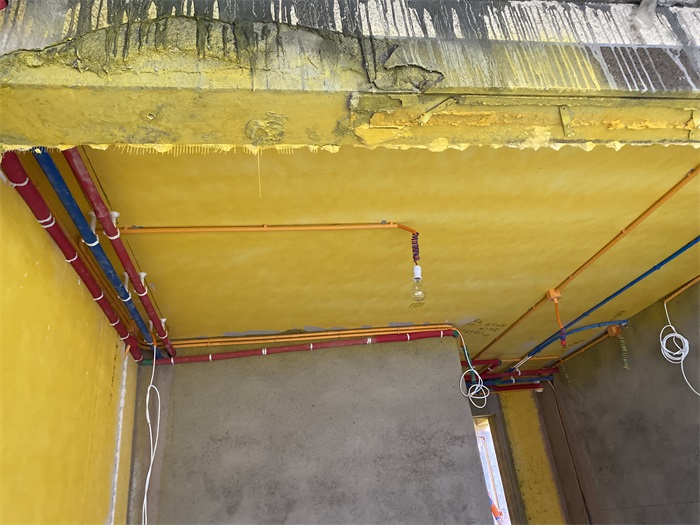

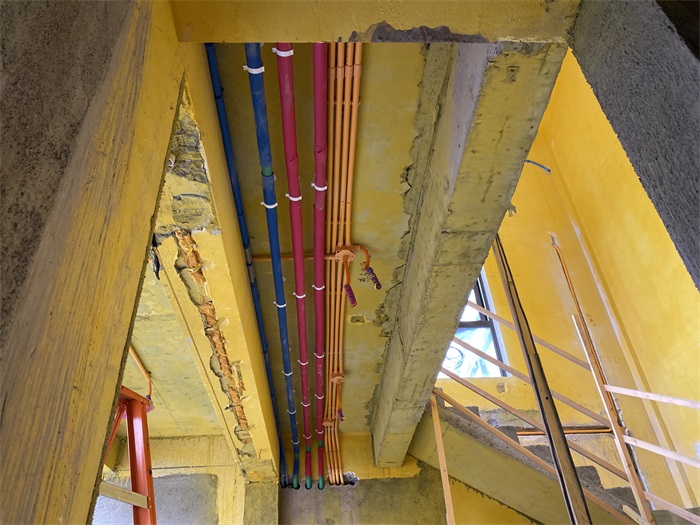

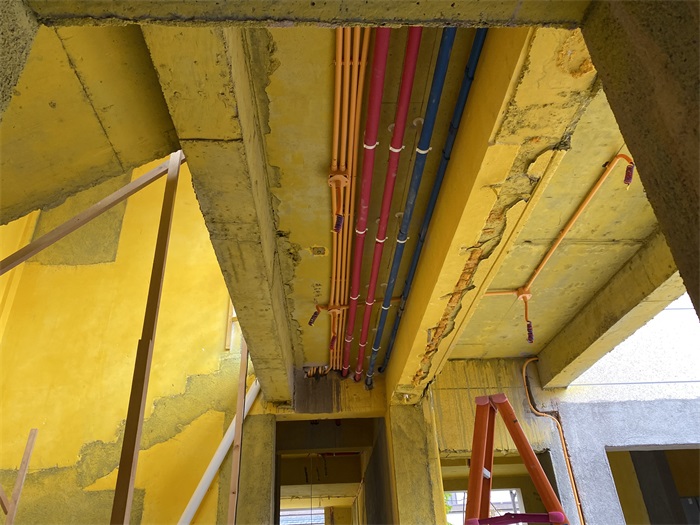

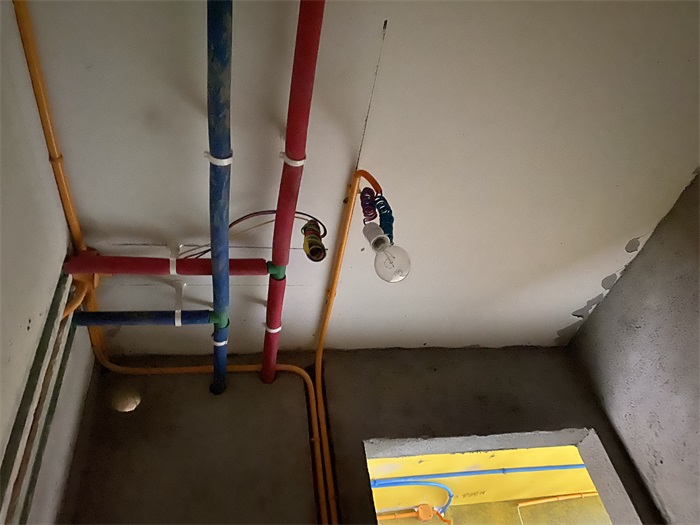

二楼过道，水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

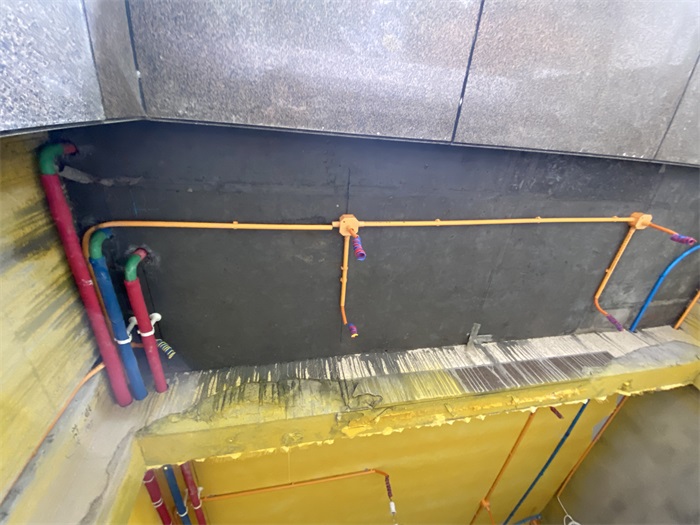

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

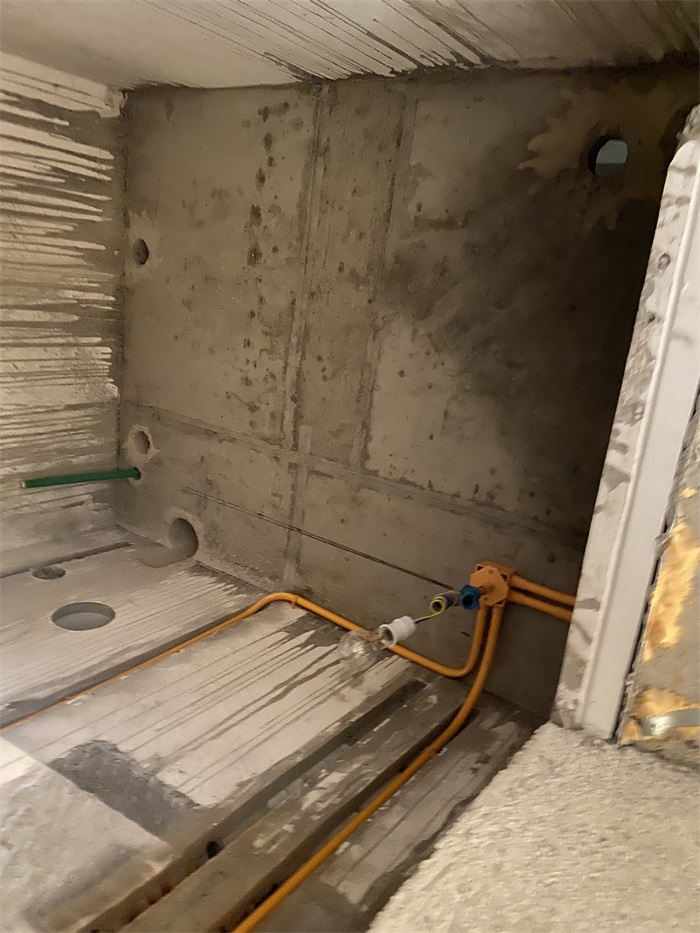

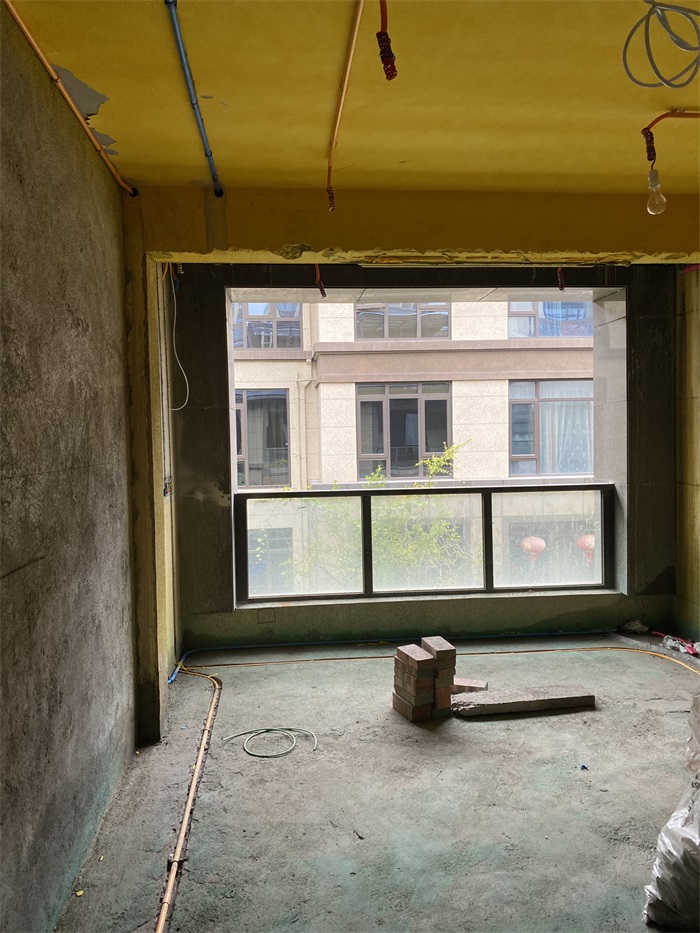

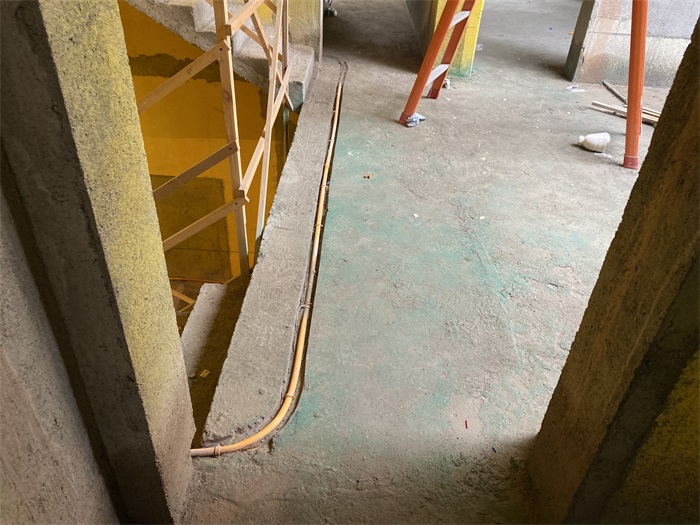

开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

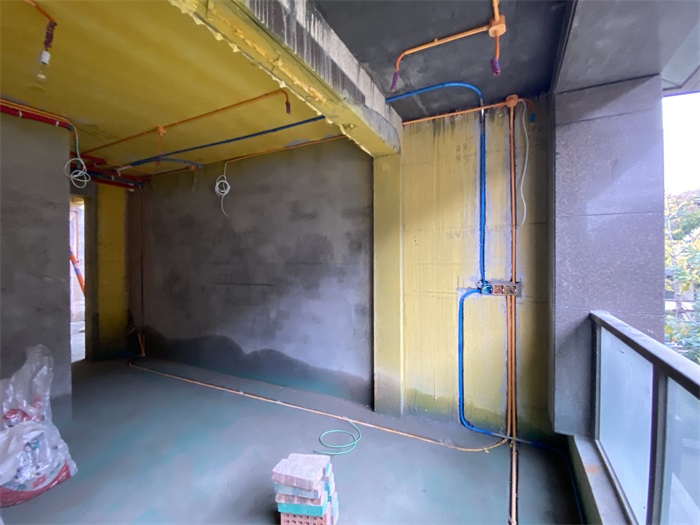

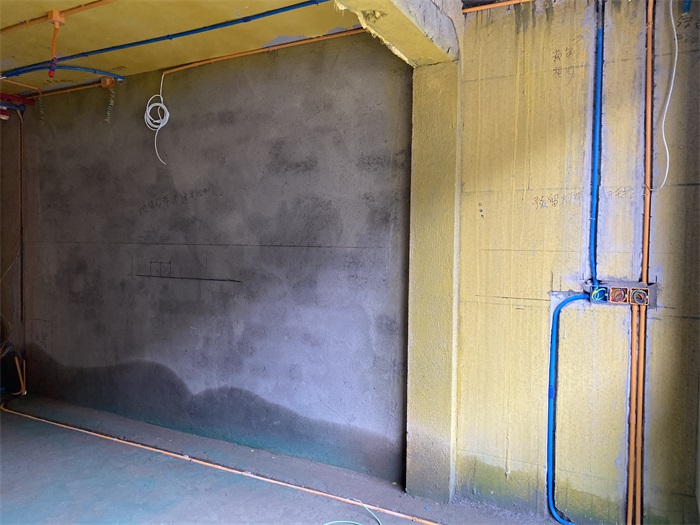

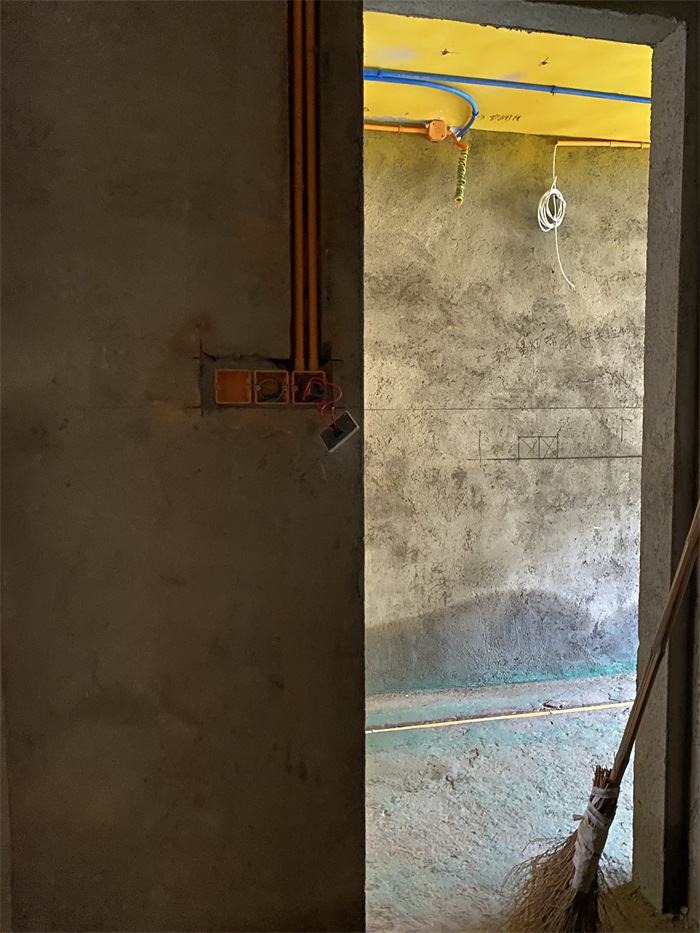

二楼次卧墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

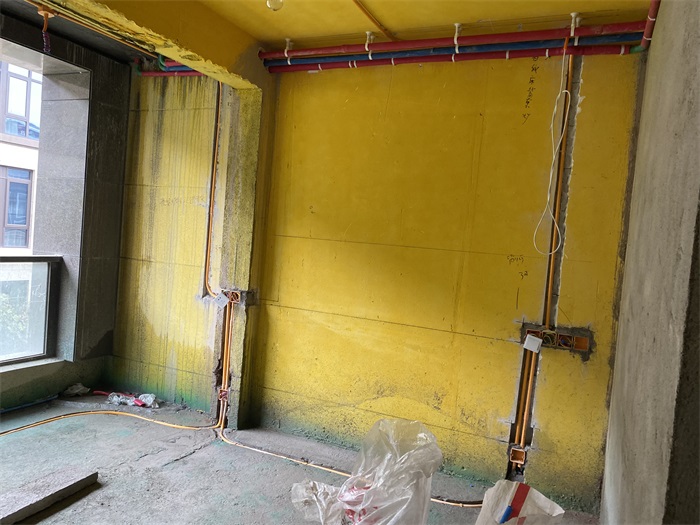

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

墙面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

二楼次卧，水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

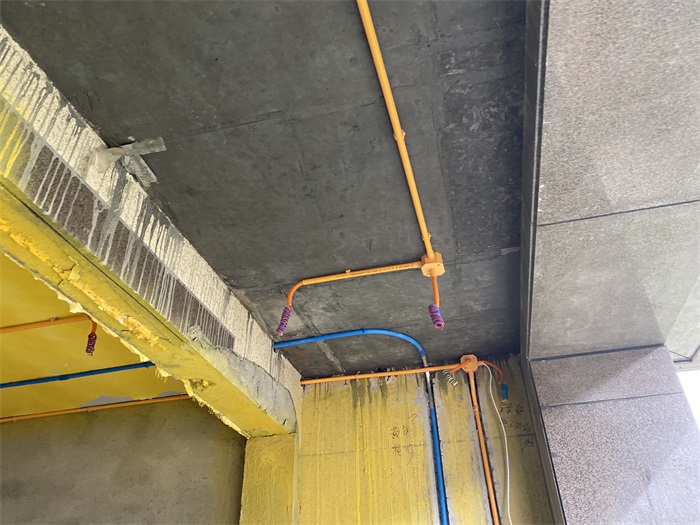

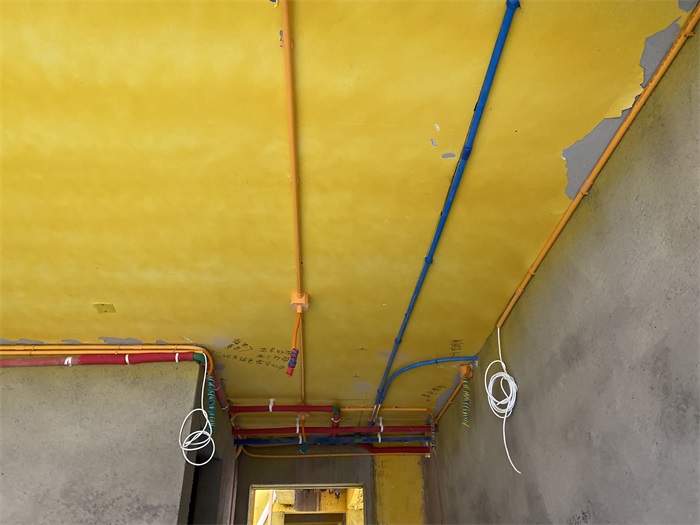

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

二楼次卧墙面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

二楼次卫墙面开关，离地净高1.3米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖空鼓和脱落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

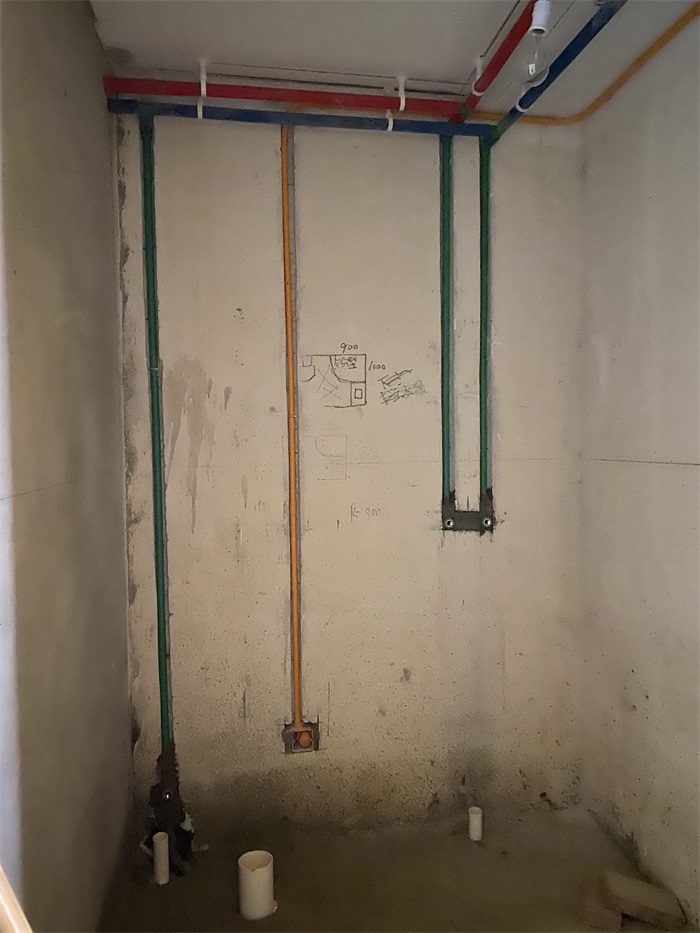

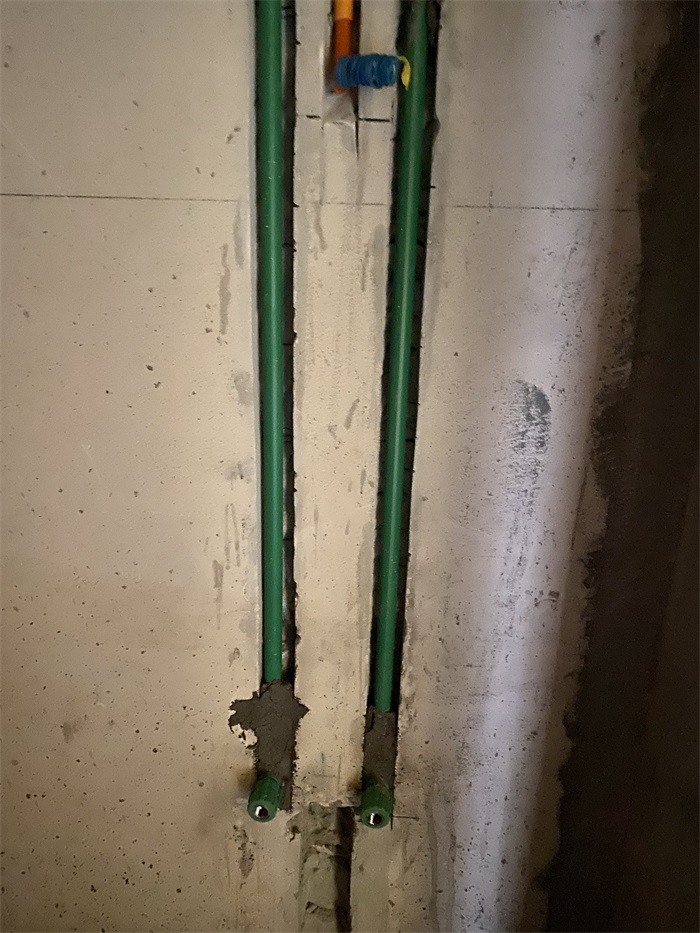

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

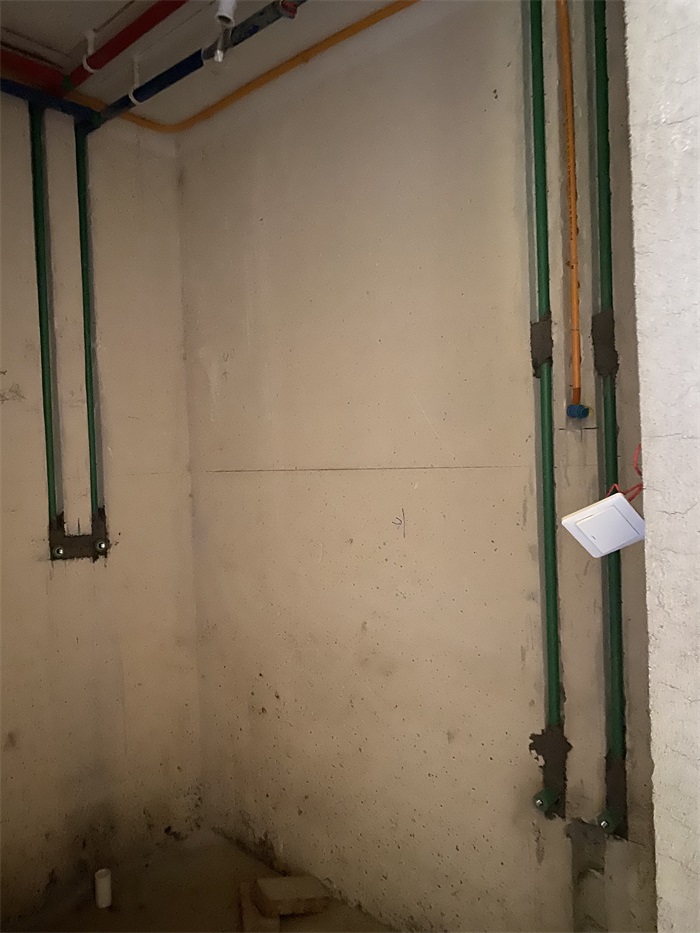

墙面冷热水管布置专业规范，左热右冷、上热下冷。

次卫柜体内水管采用内丝外露，直接法能及时发现渗水哦！

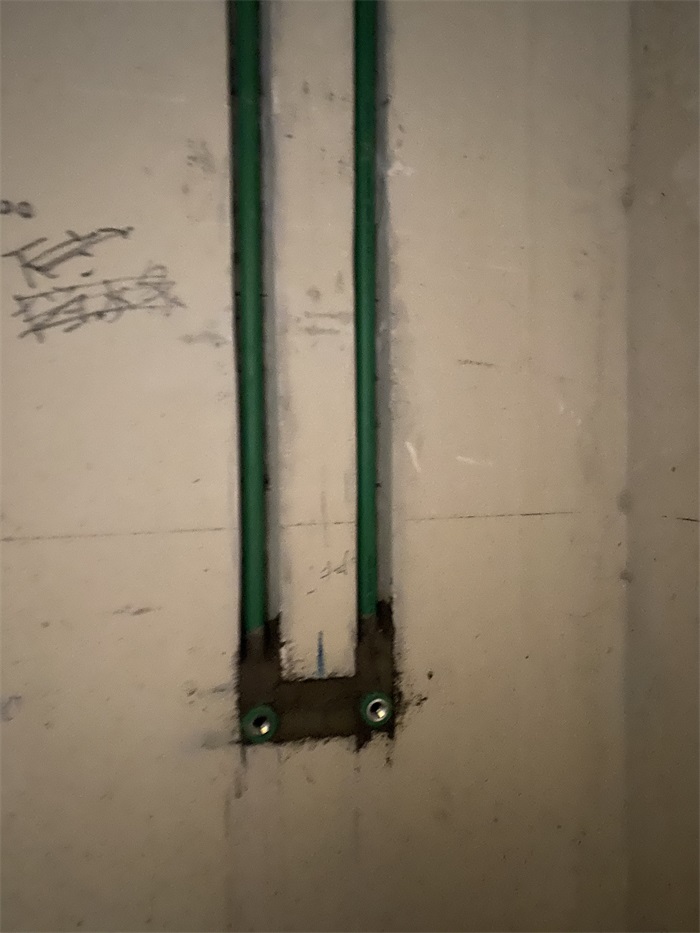

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

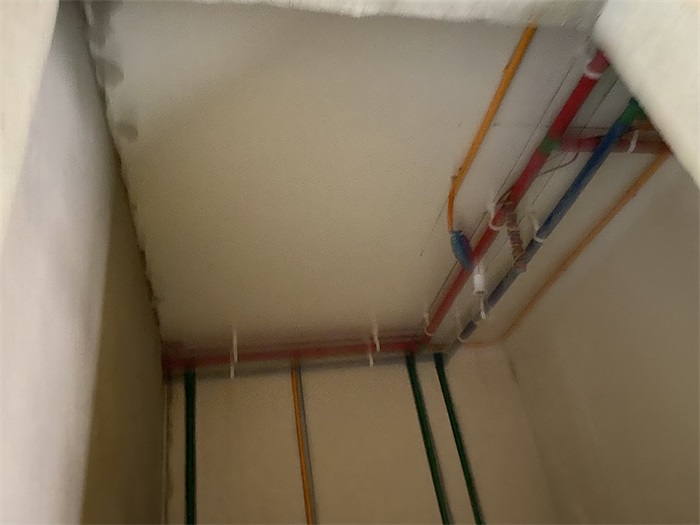

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。
