衢州公馆29--3#408㎡现代 —《光衍境域》

发表于 2023-1-3 16:23:27

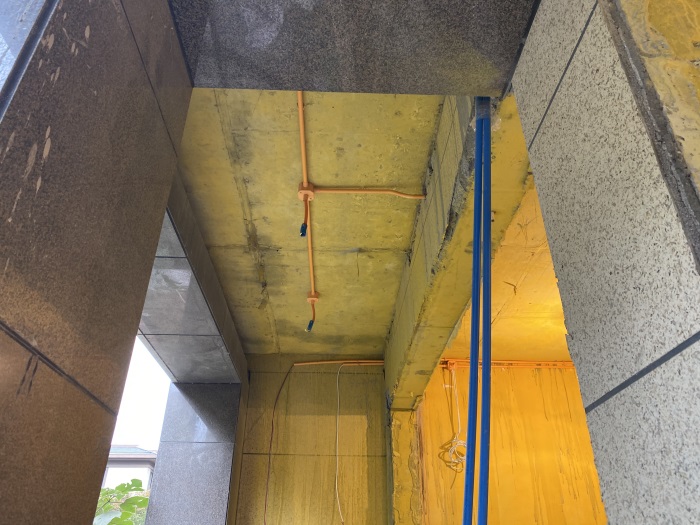

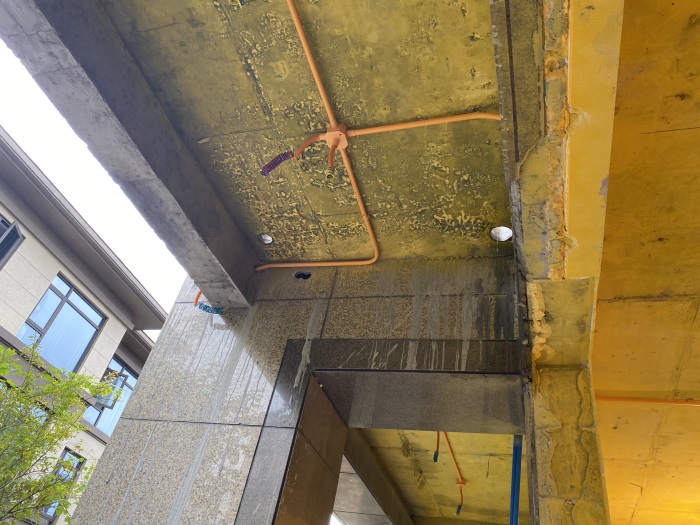

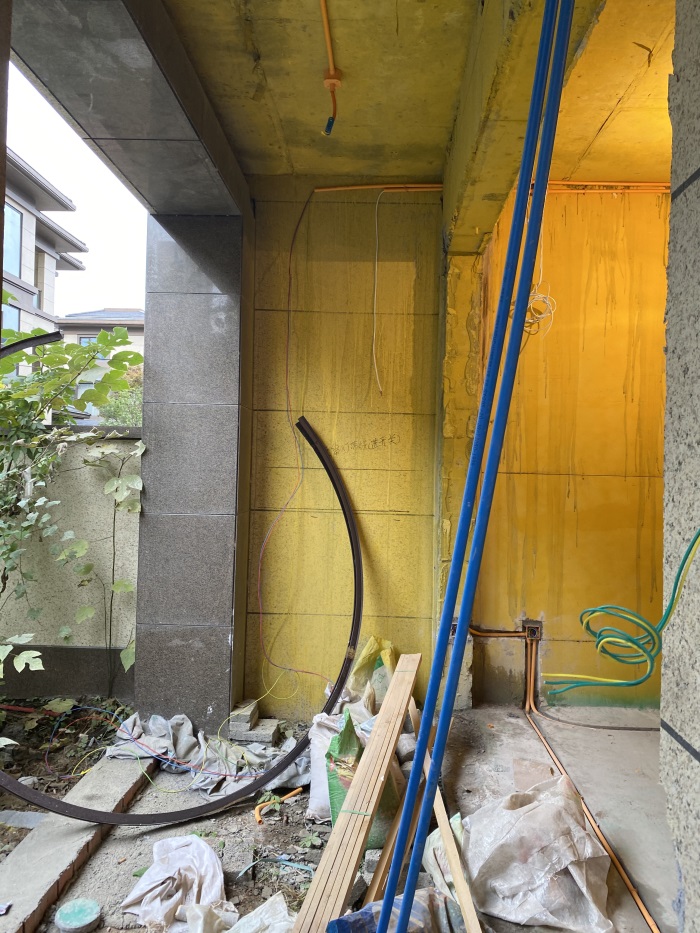

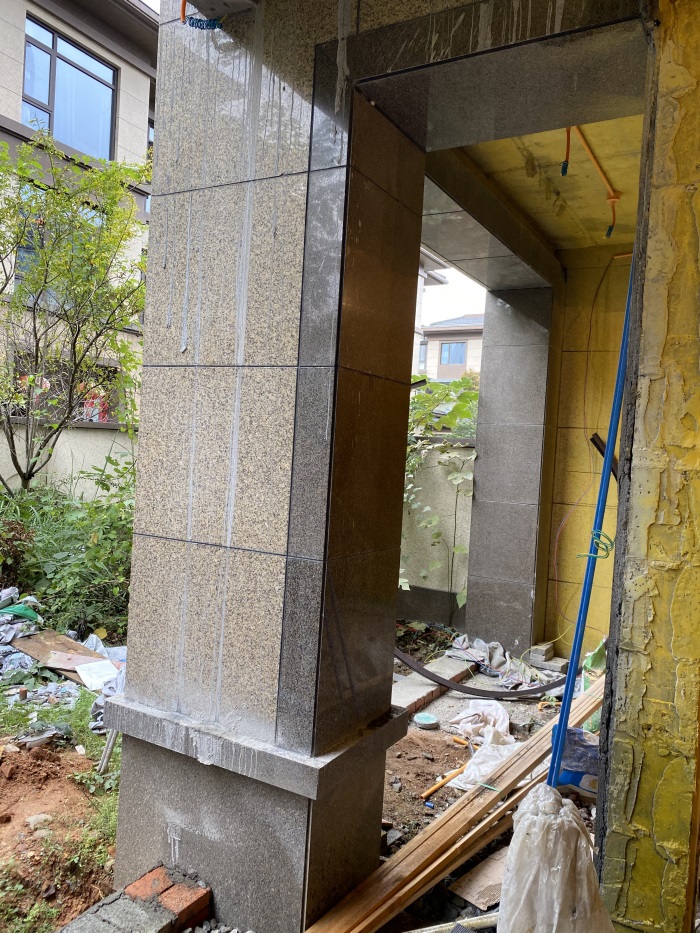

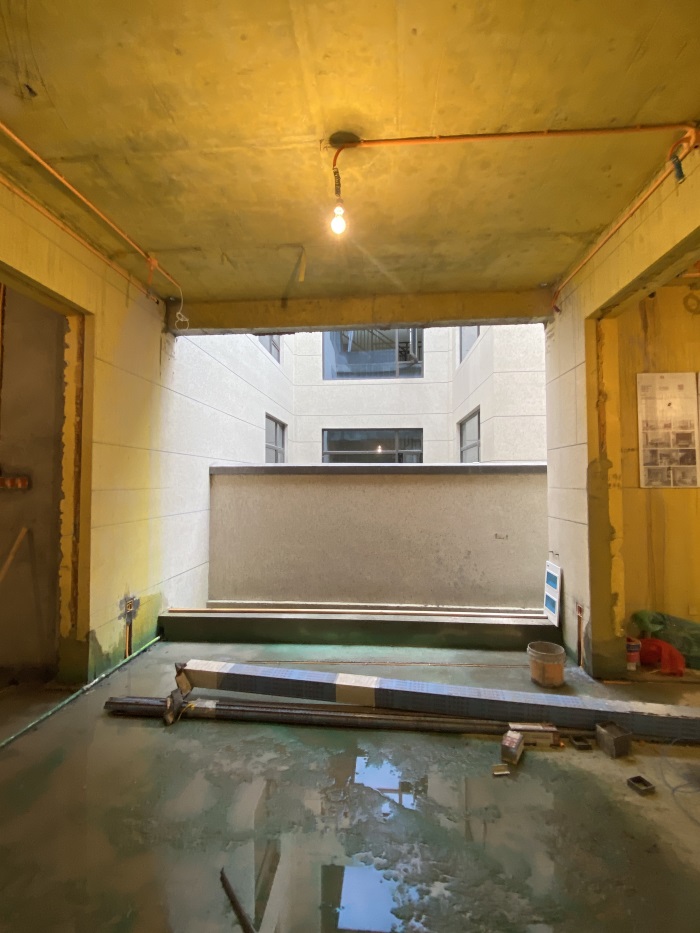

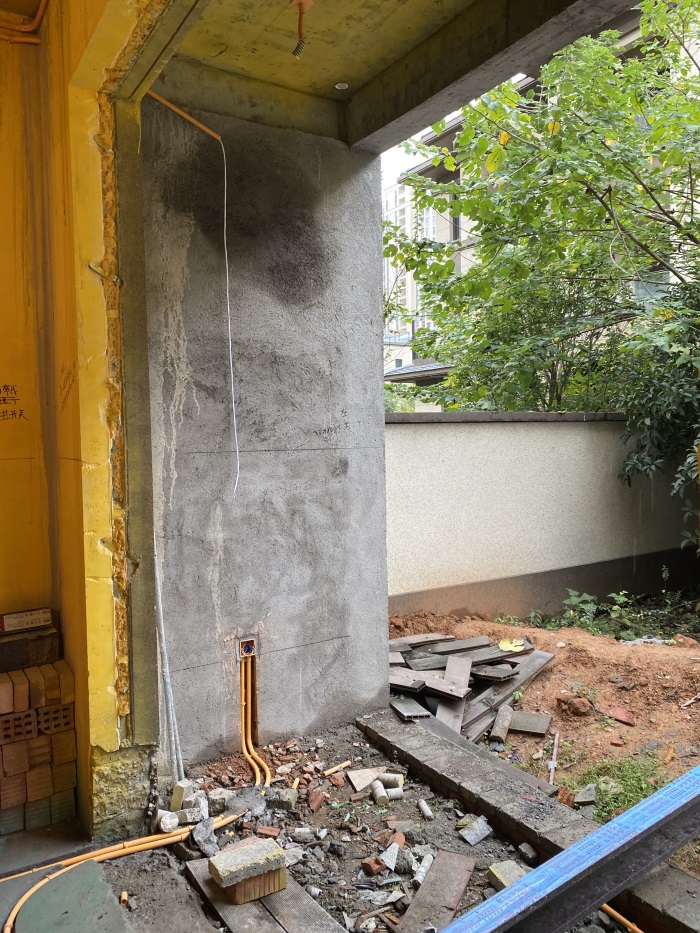

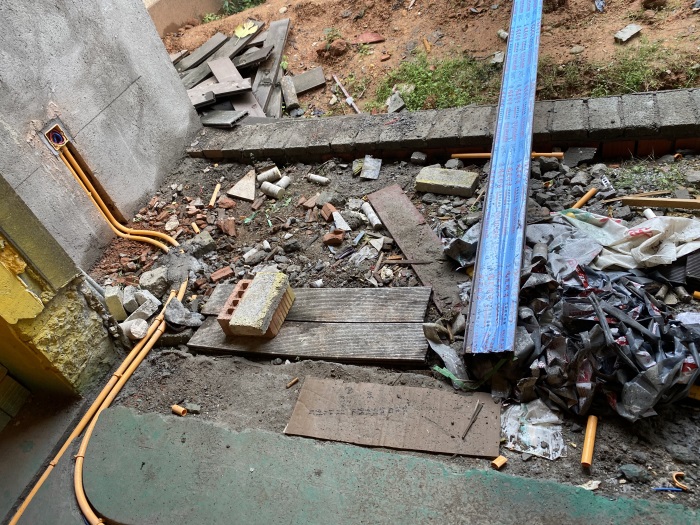

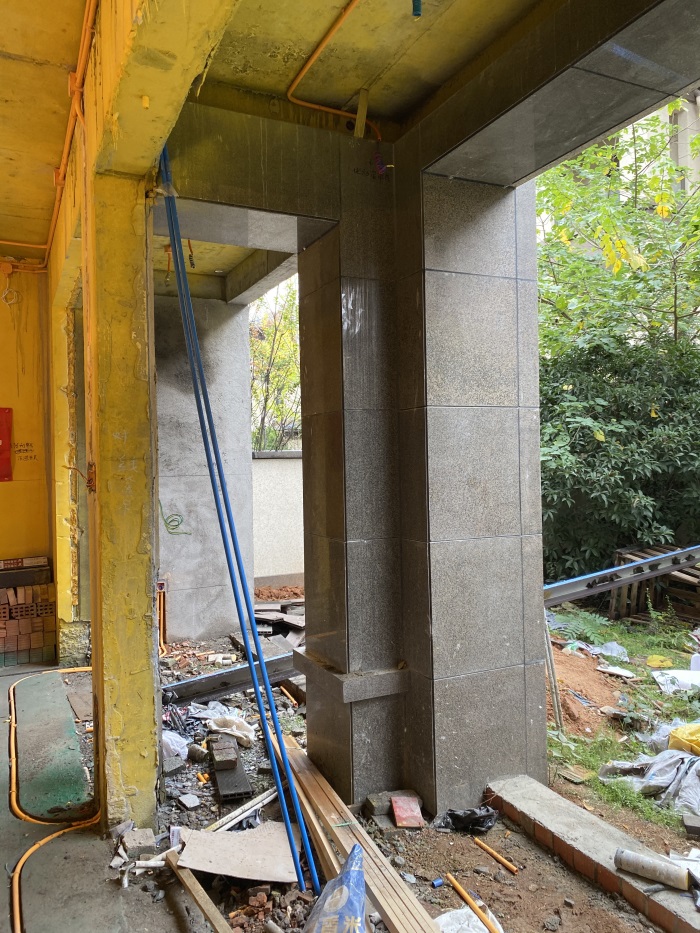

一楼门厅

发表于 2023-1-3 16:24:26

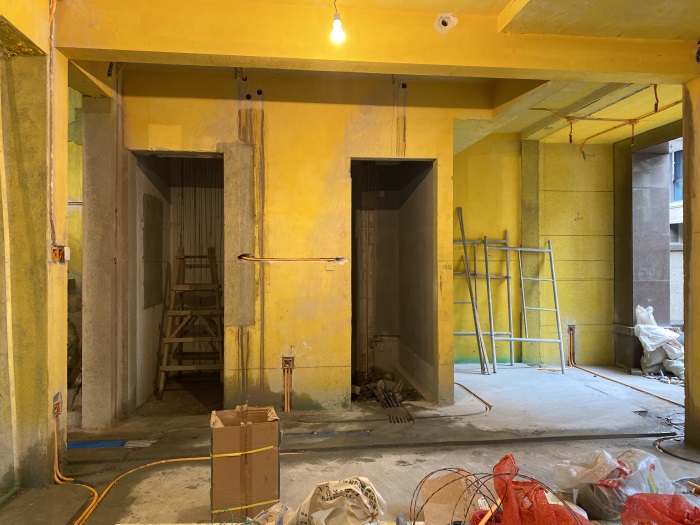

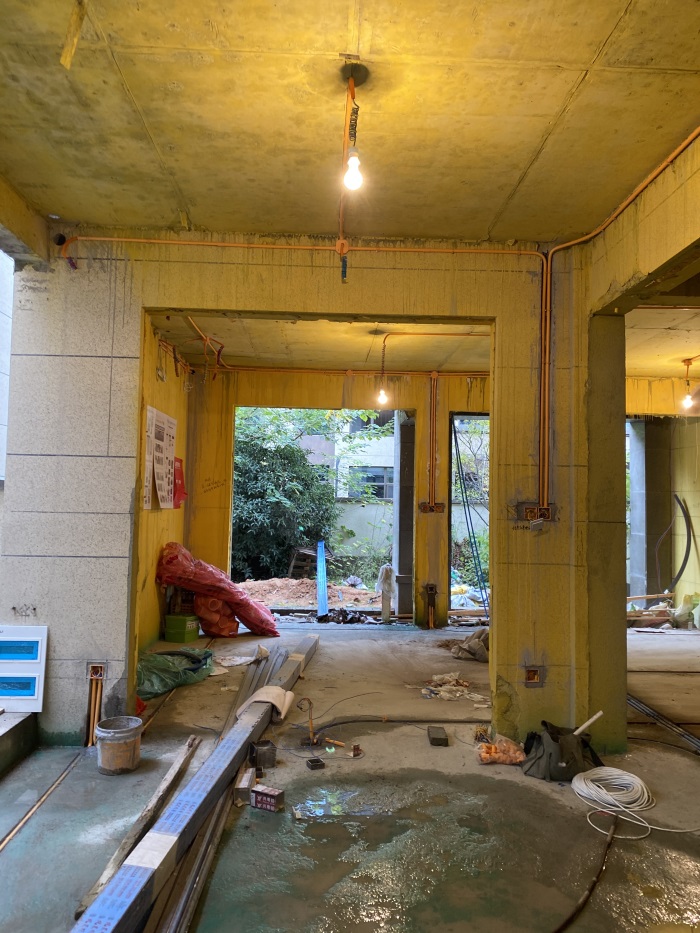

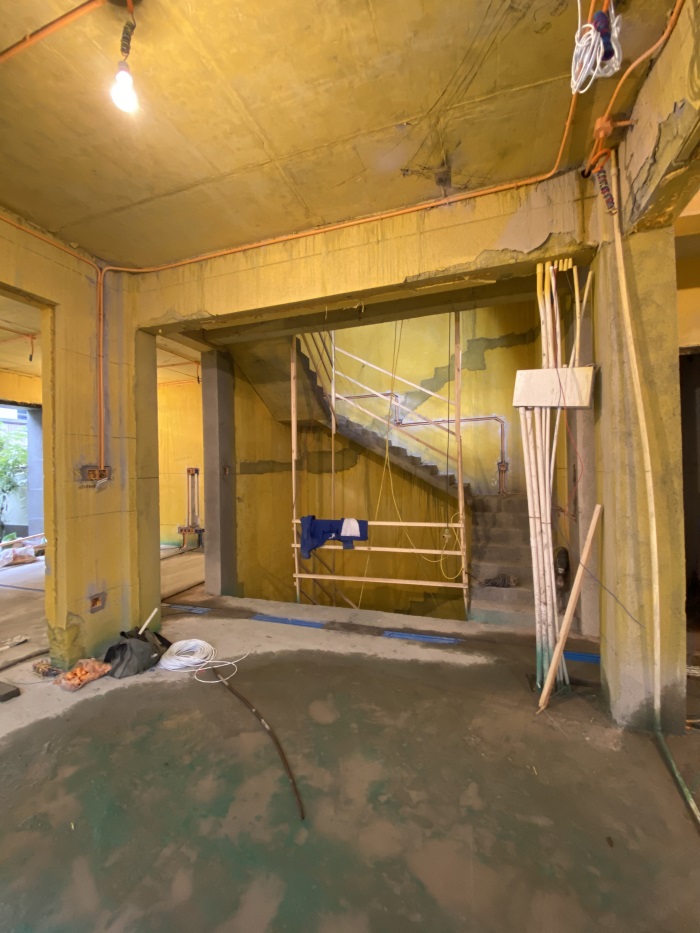

一楼

发表于 2023-1-3 16:31:52

本帖最后由格堂飞飞于 2023-1-3 16:36 编辑

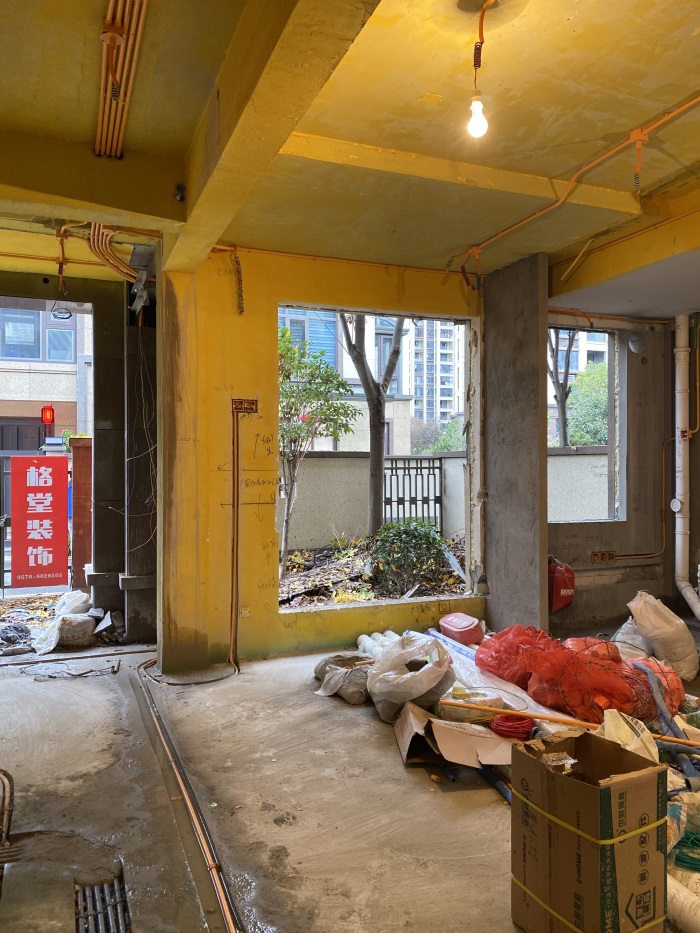

一楼餐厅

发表于 2023-1-3 16:32:57

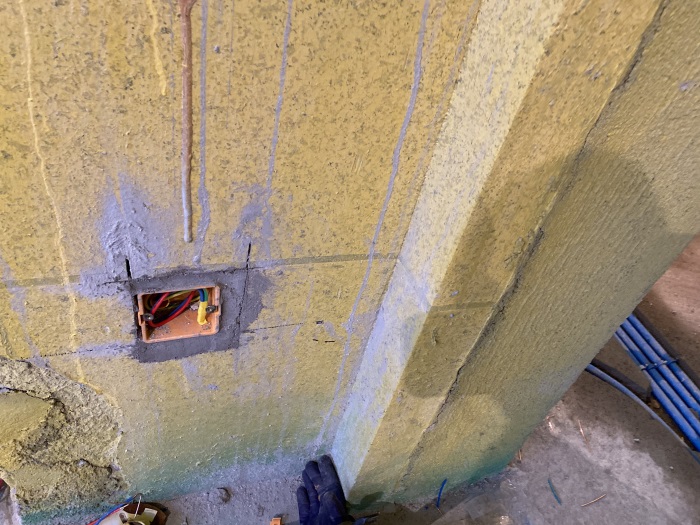

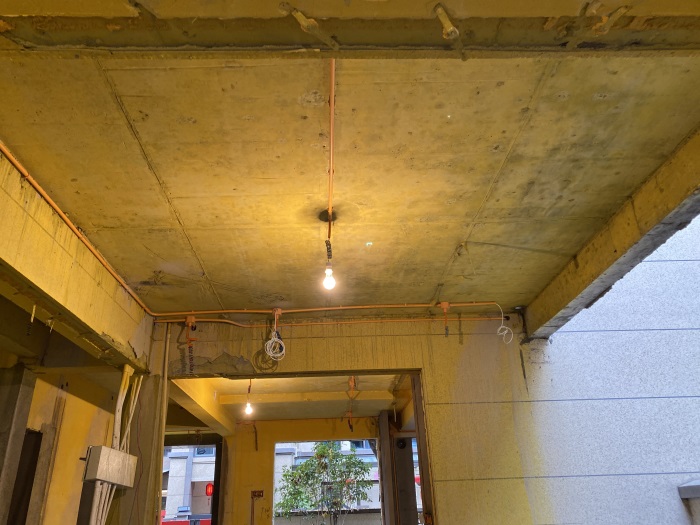

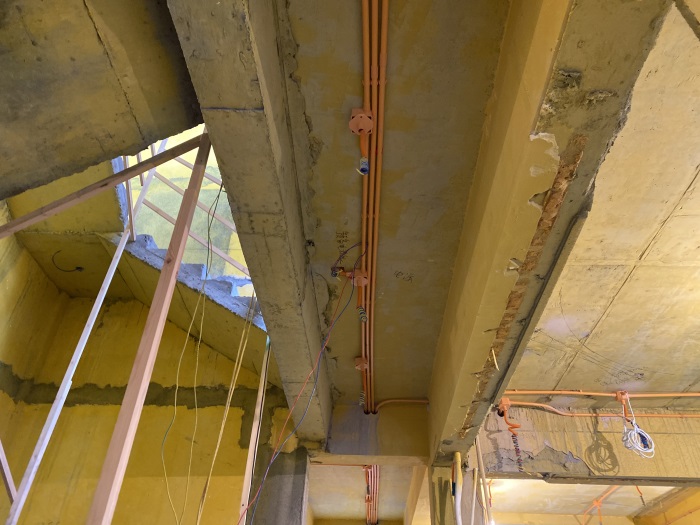

一楼顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2023-1-3 16:34:15

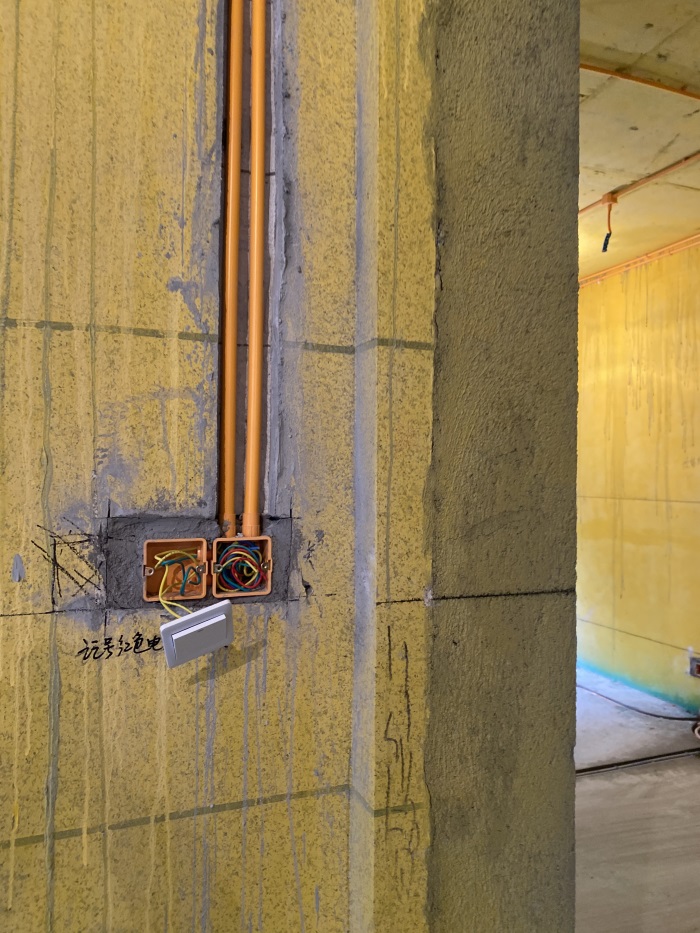

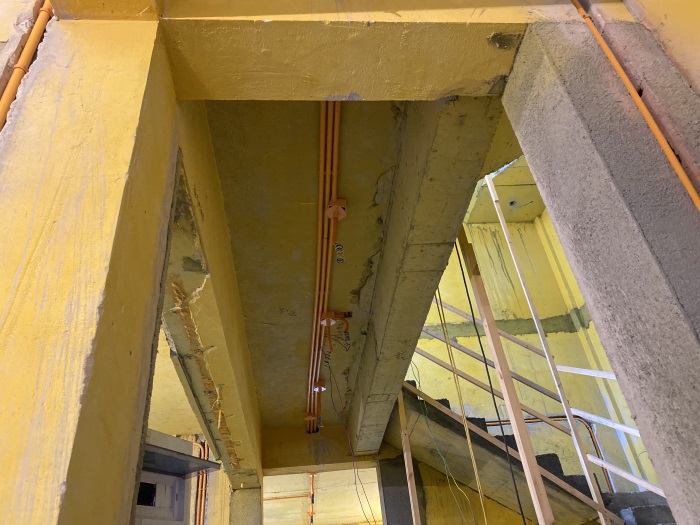

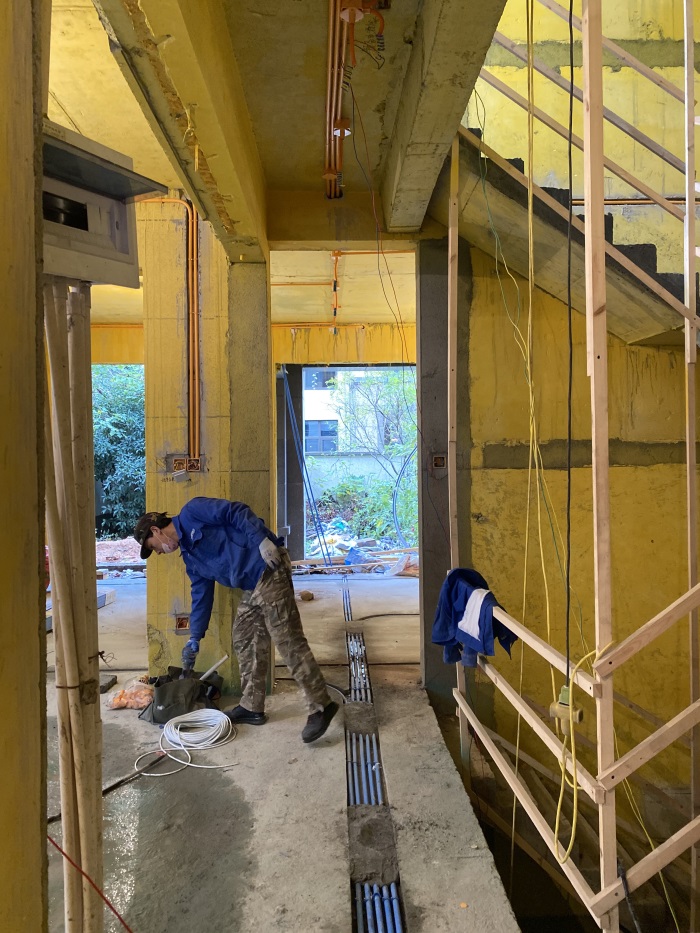

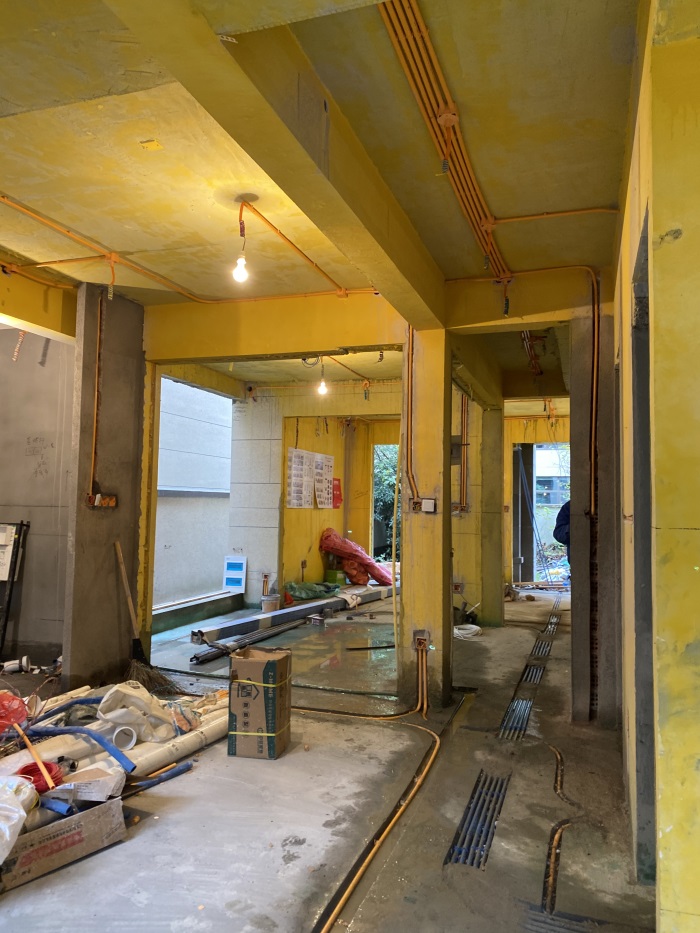

一楼过道墙面线管布置平整。

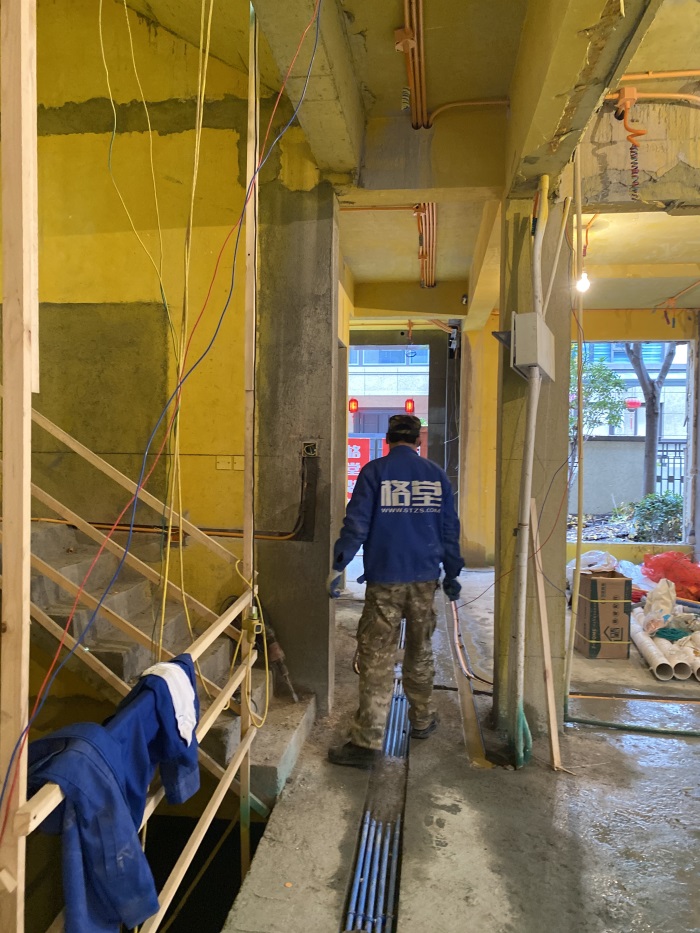

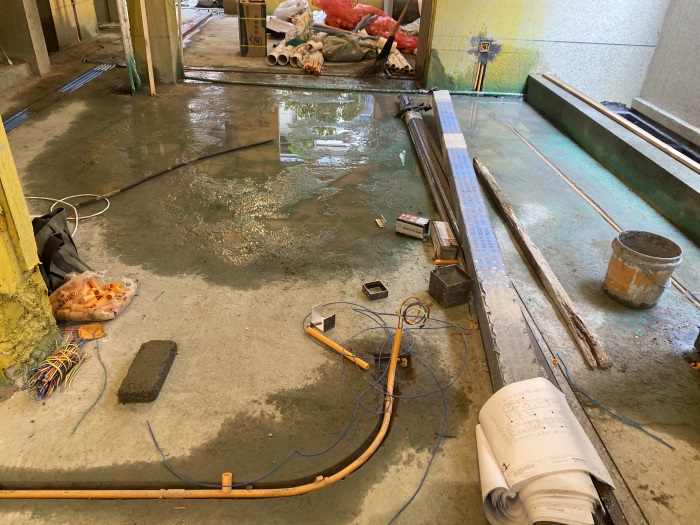

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

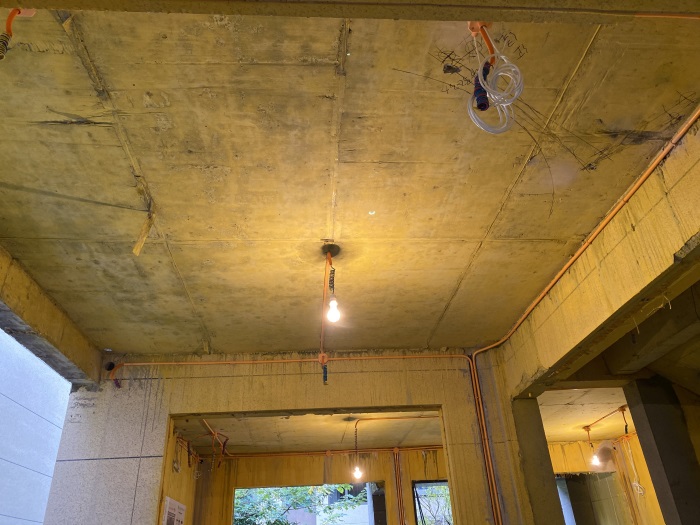

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2023-1-3 16:35:55

本帖最后由格堂飞飞于 2023-1-3 16:37 编辑

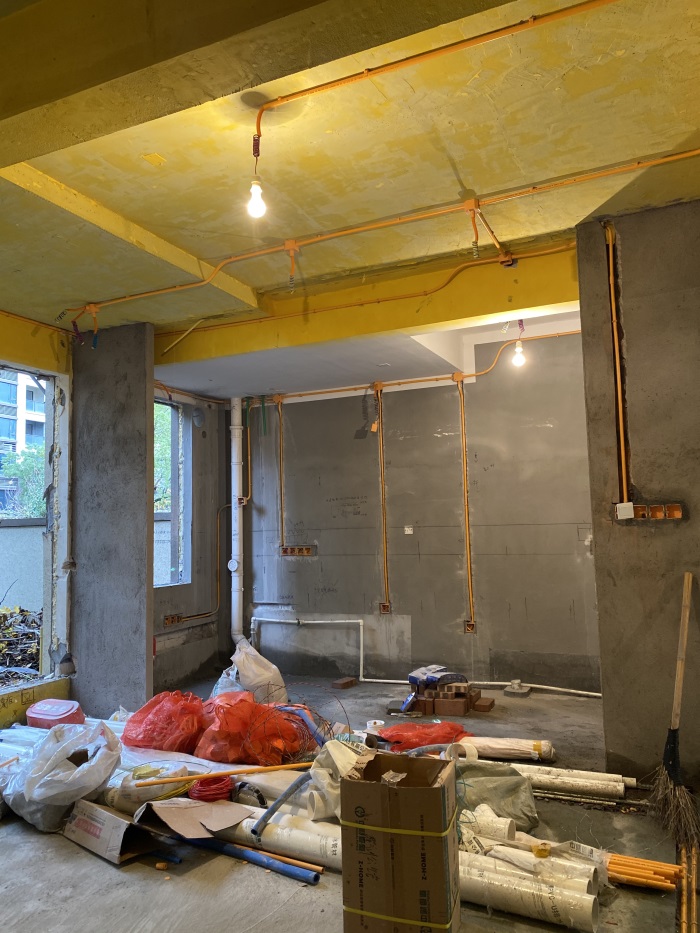

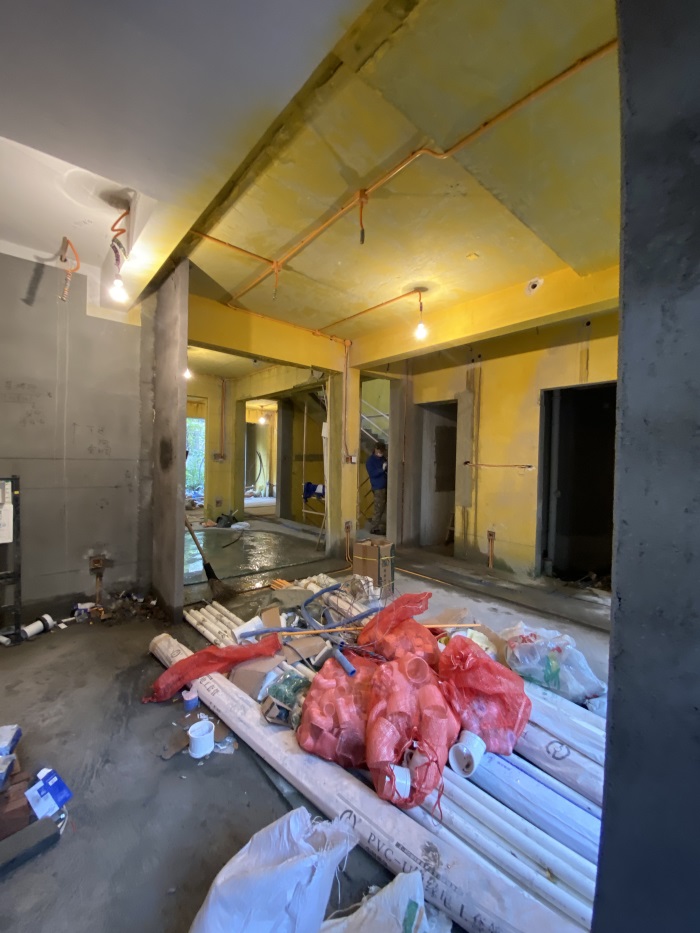

餐厅

发表于 2023-1-3 16:38:47

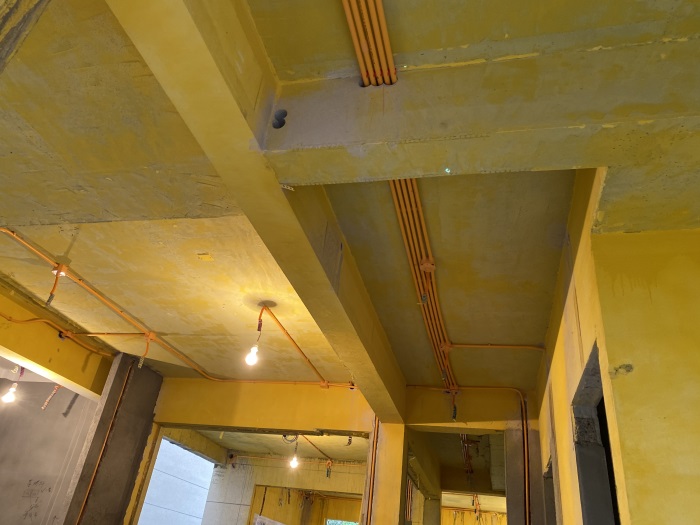

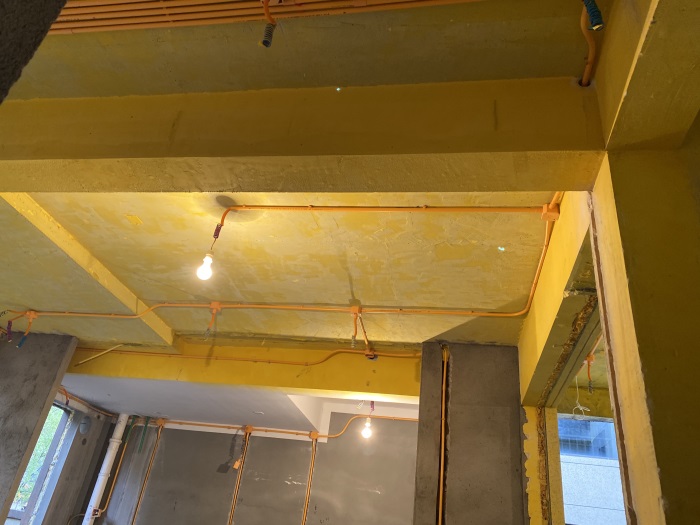

餐厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

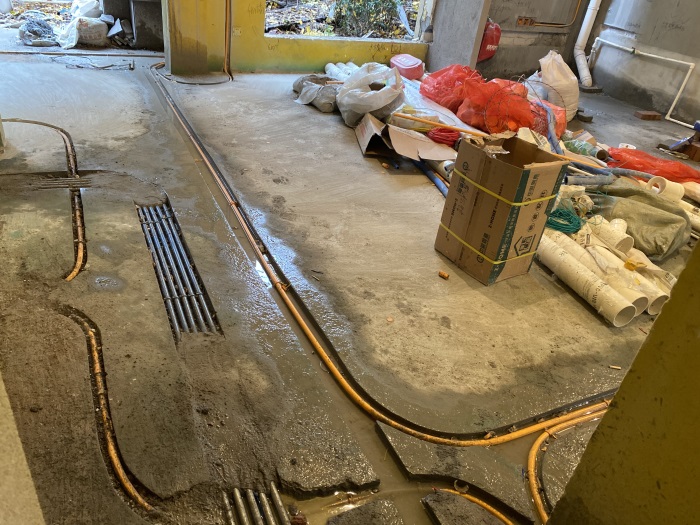

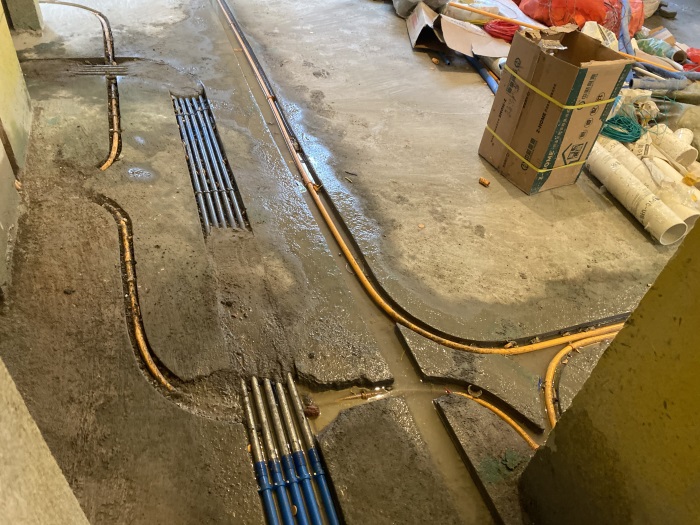

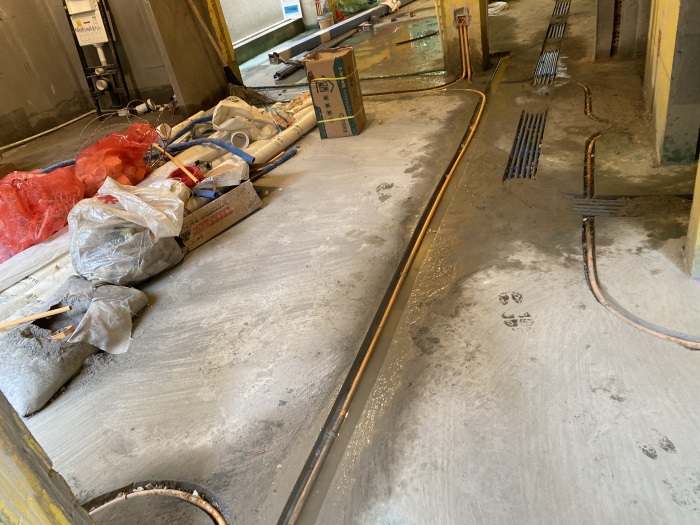

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2023-1-3 16:39:25

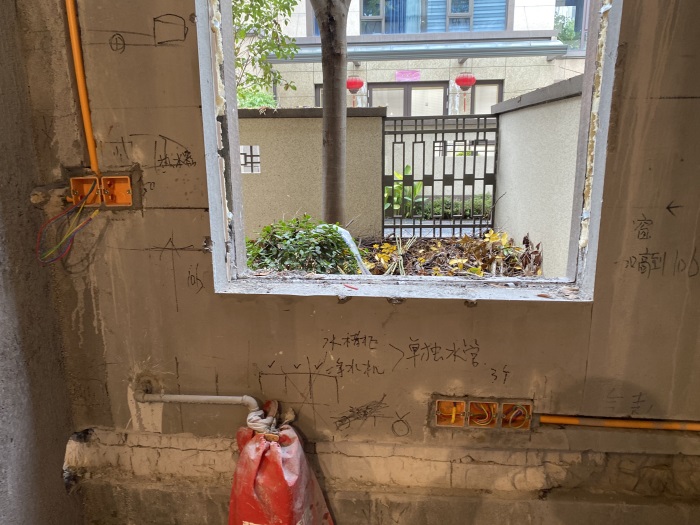

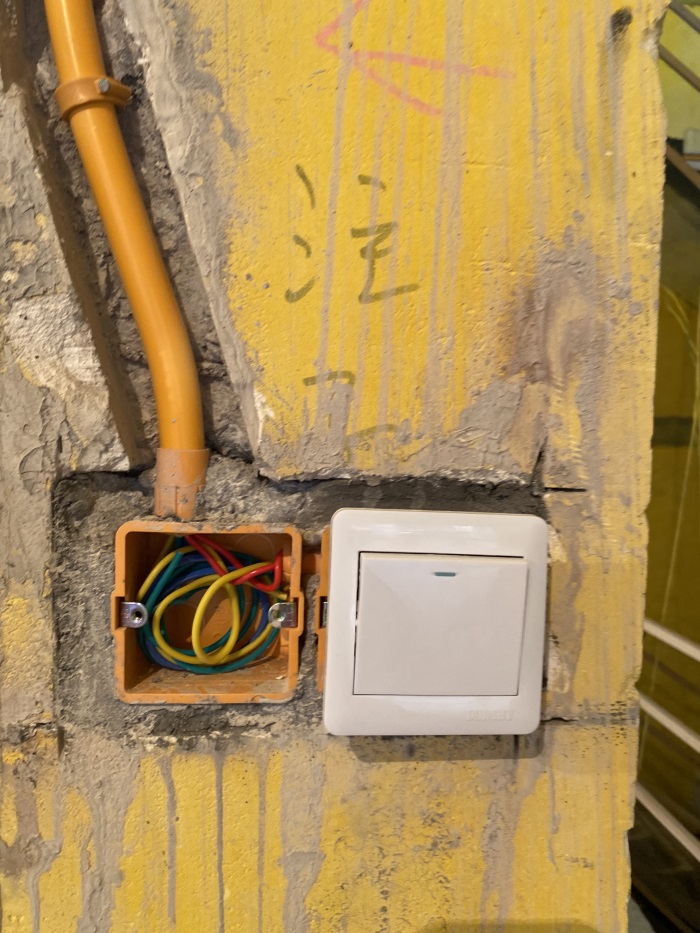

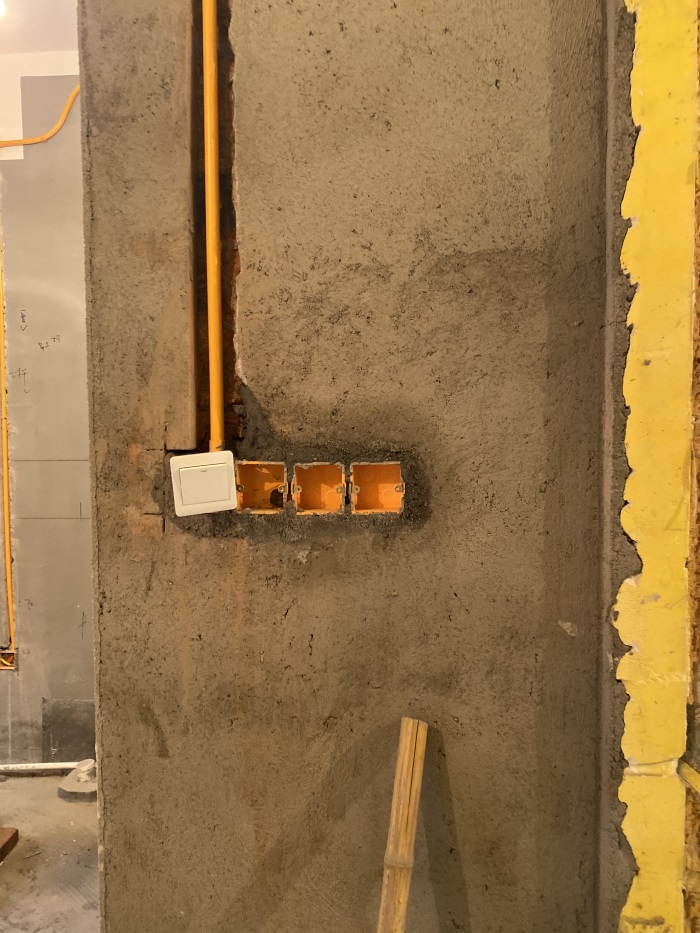

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2023-1-3 16:40:15

厨房

发表于 2023-1-3 16:41:43

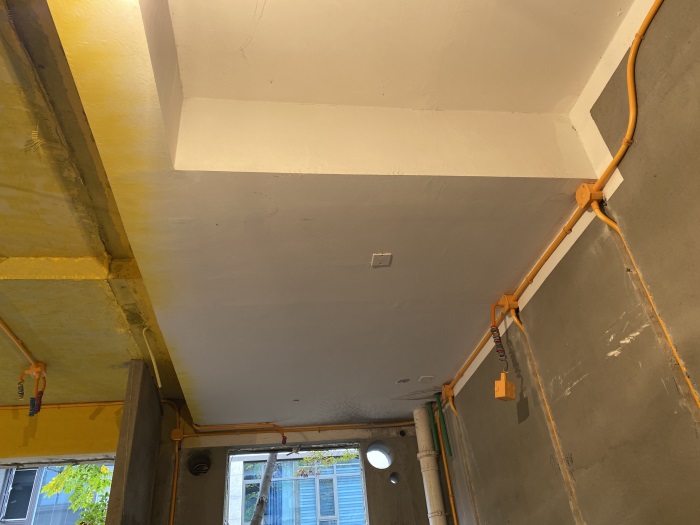

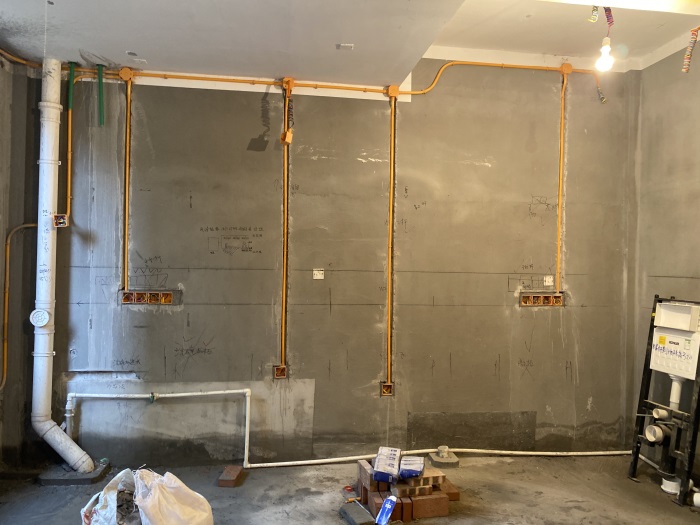

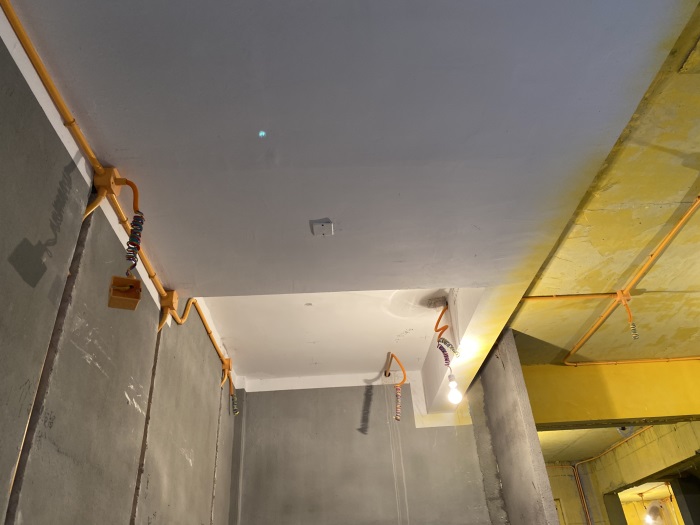

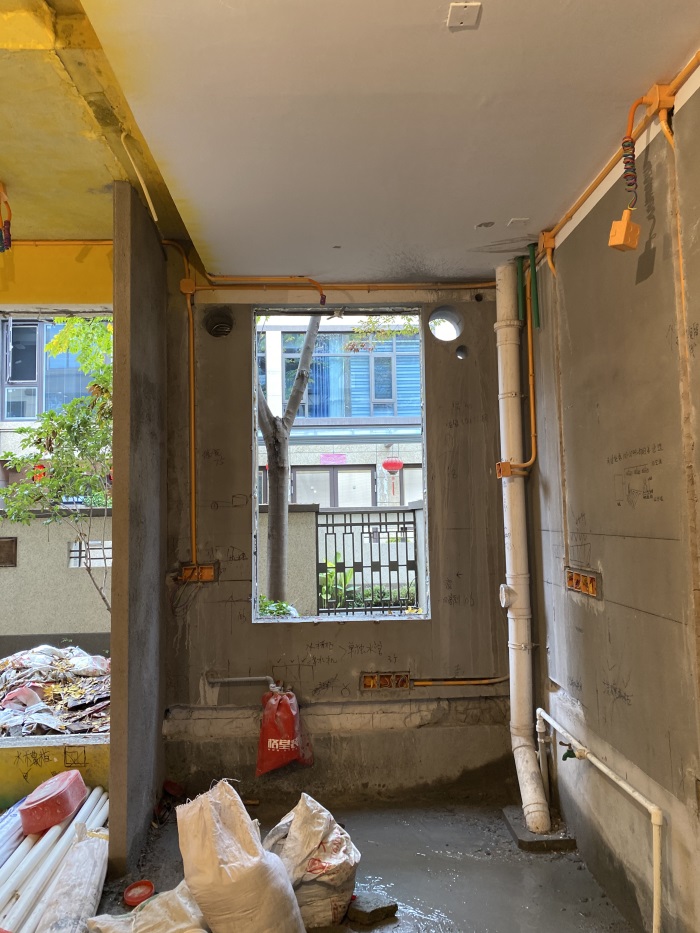

厨房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

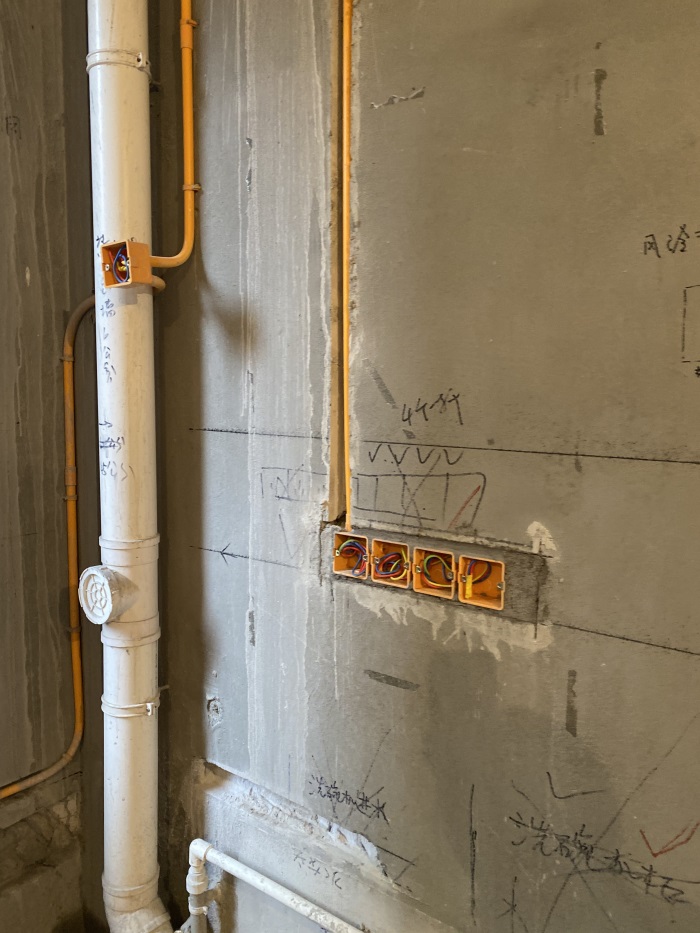

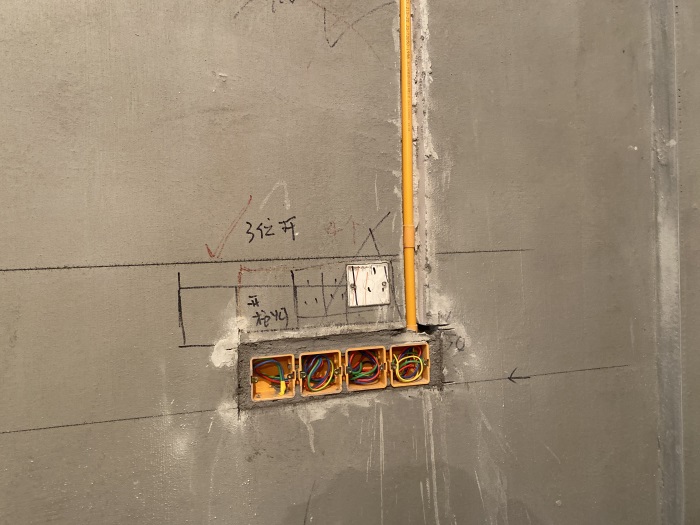

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。
