江湾半岛24-3-6#132㎡现代——黑白

发表于 2022-6-10 10:42:02

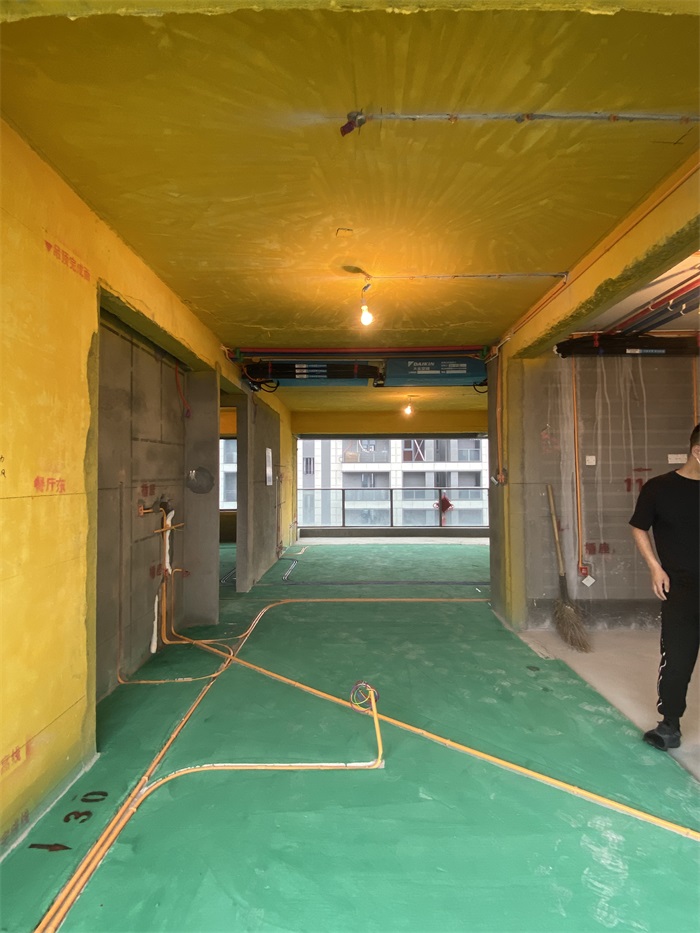

餐厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

灯头线套黄腊管保护，防止电线划伤!

发表于 2022-6-10 10:44:23

本帖最后由格堂飞飞于 2022-6-10 10:45 编辑

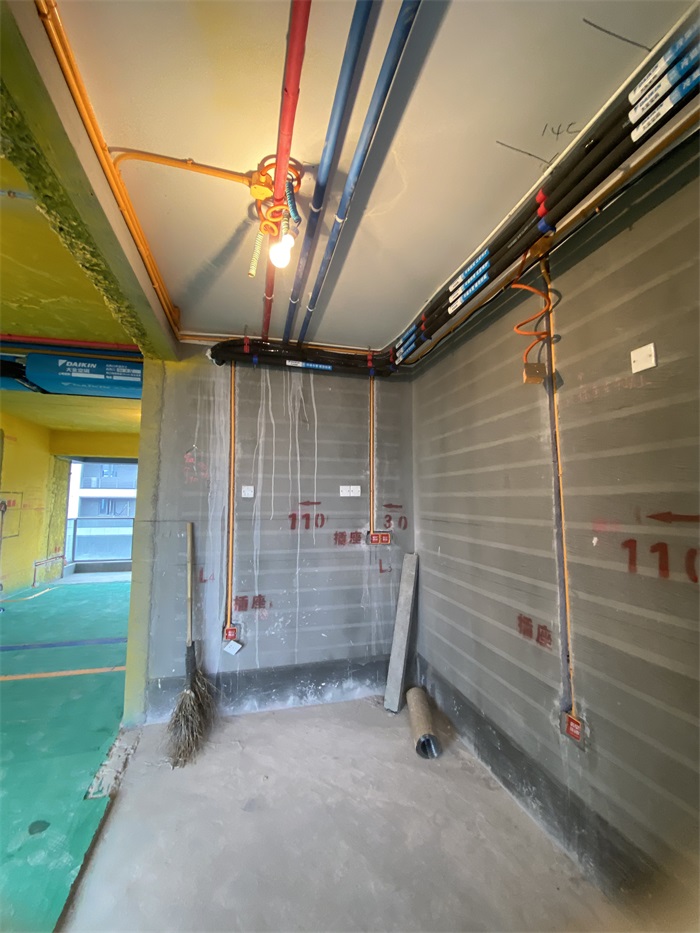

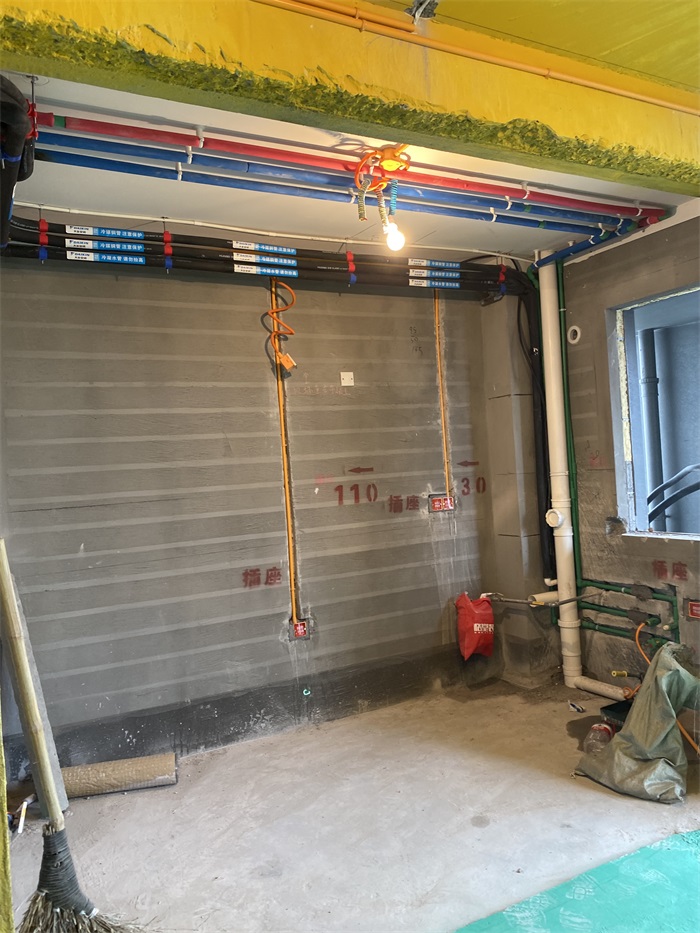

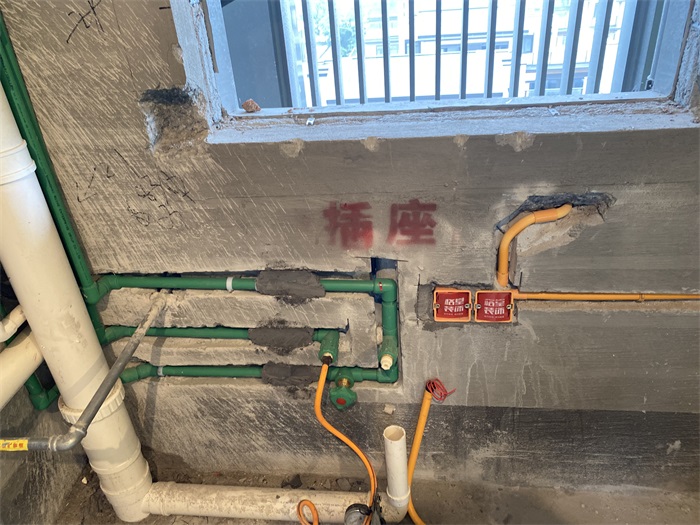

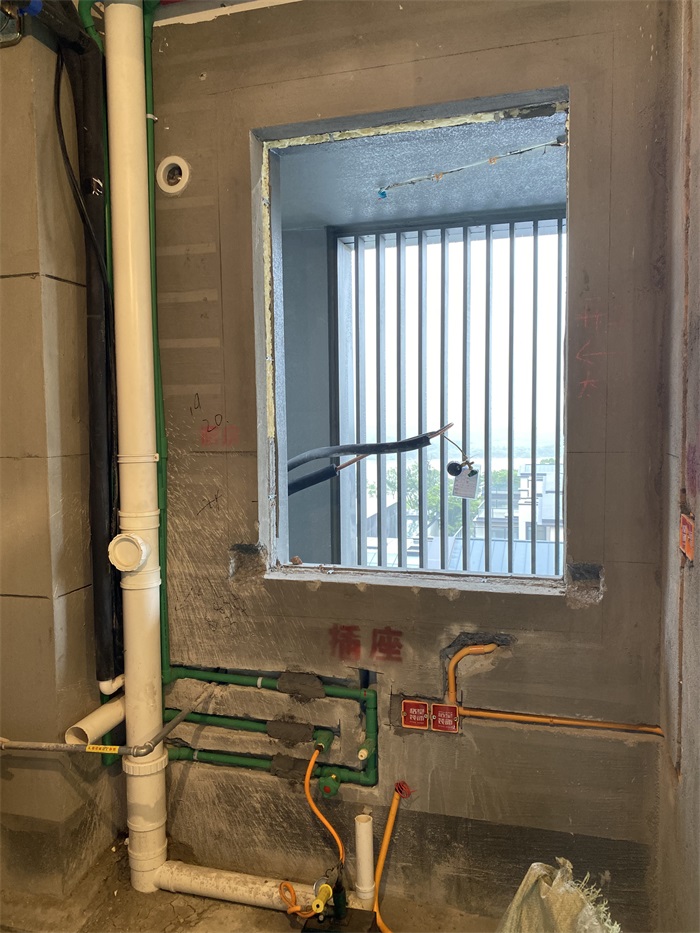

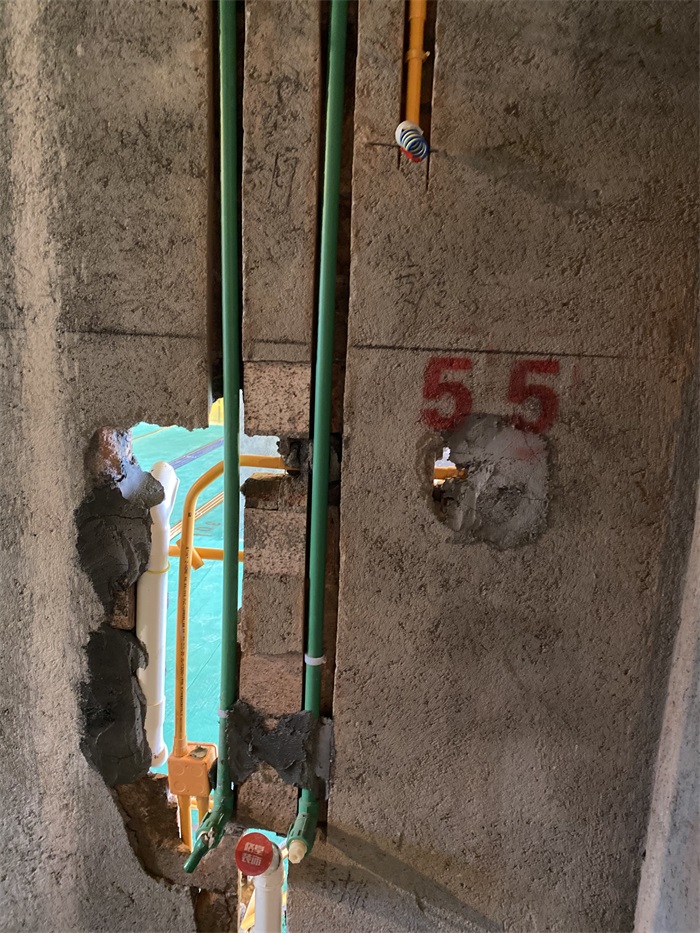

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水，每户水管进水部位室内加进水总阀。

下水管道用75 的管子，防止堵塞哦!

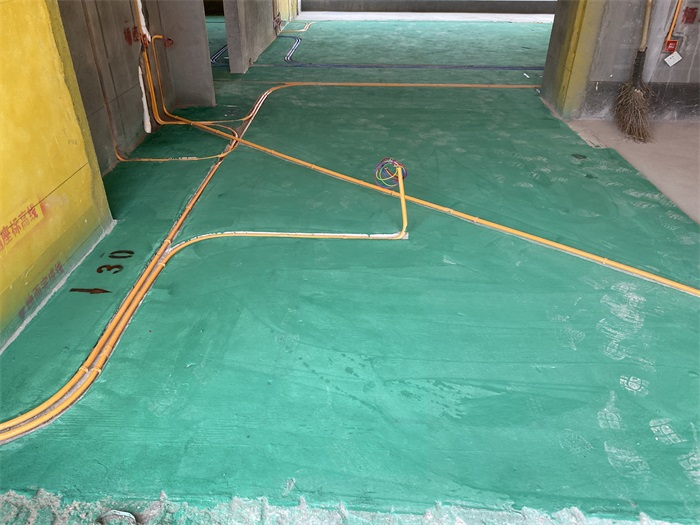

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落!

发表于 2022-6-10 10:46:29

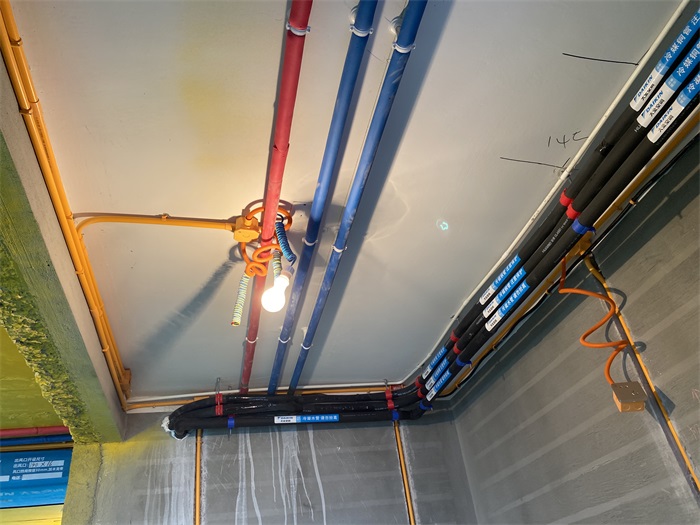

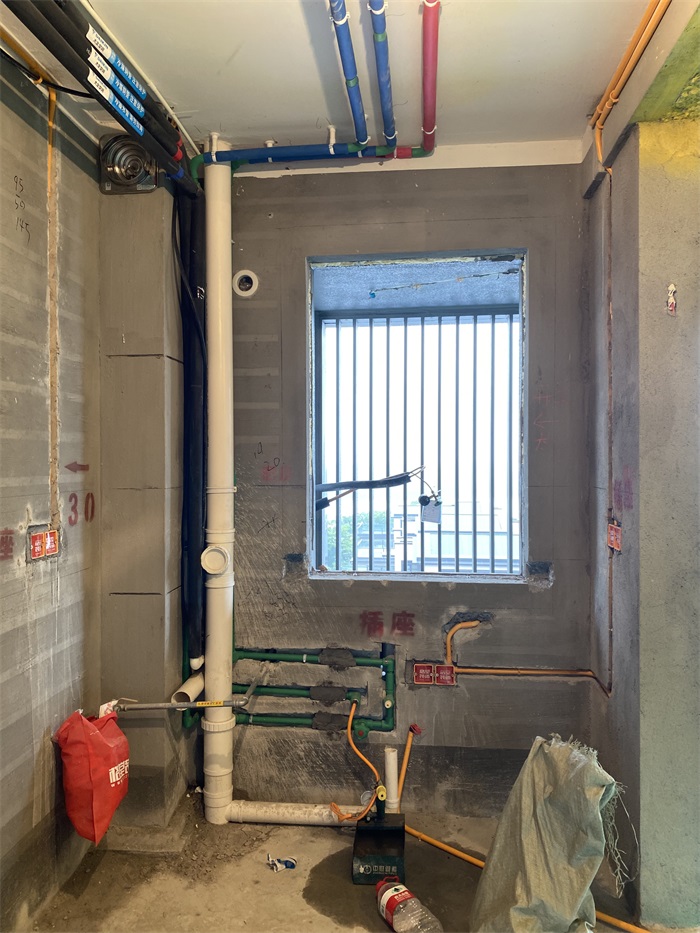

厨房水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-6-10 10:47:24

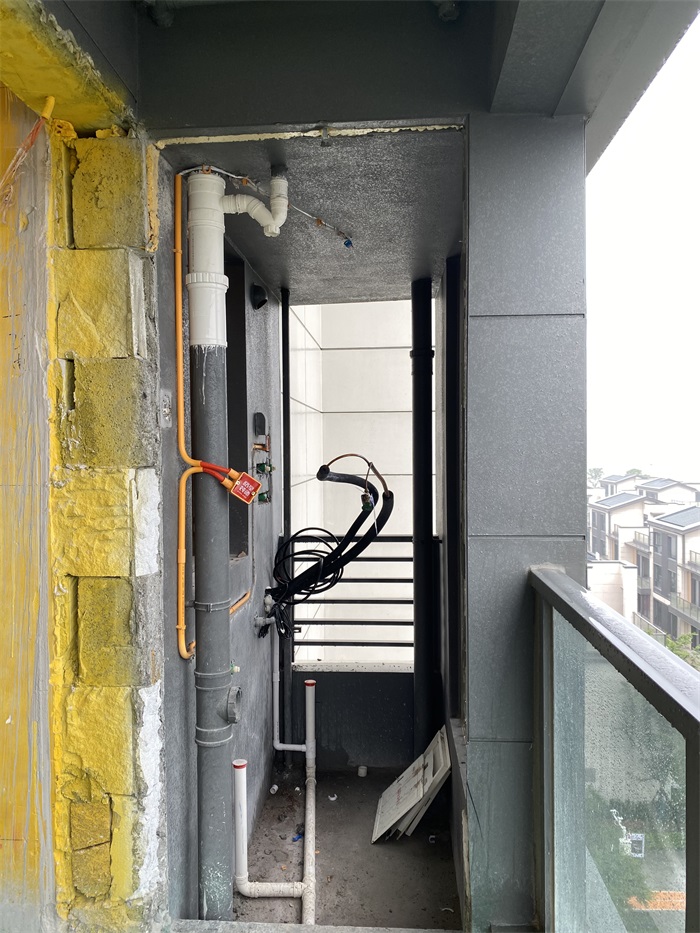

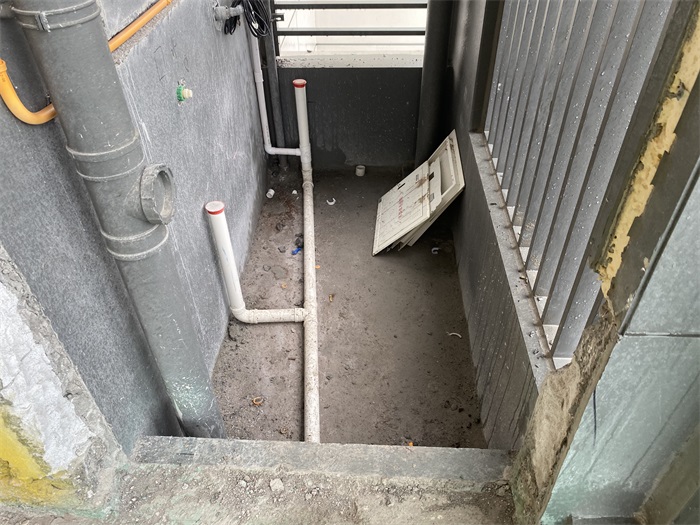

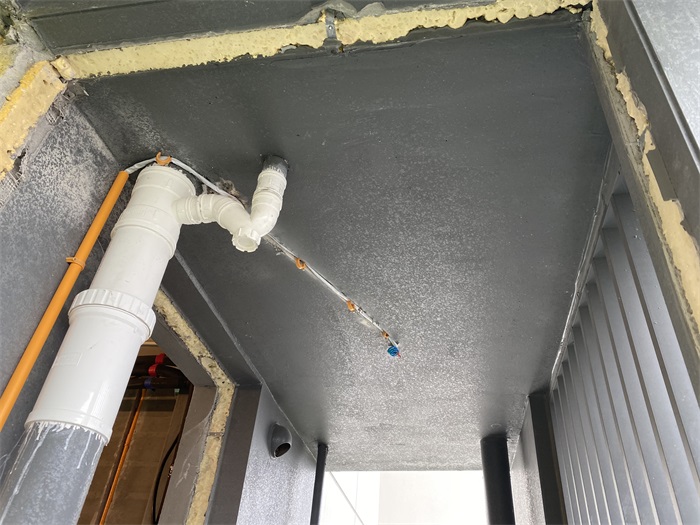

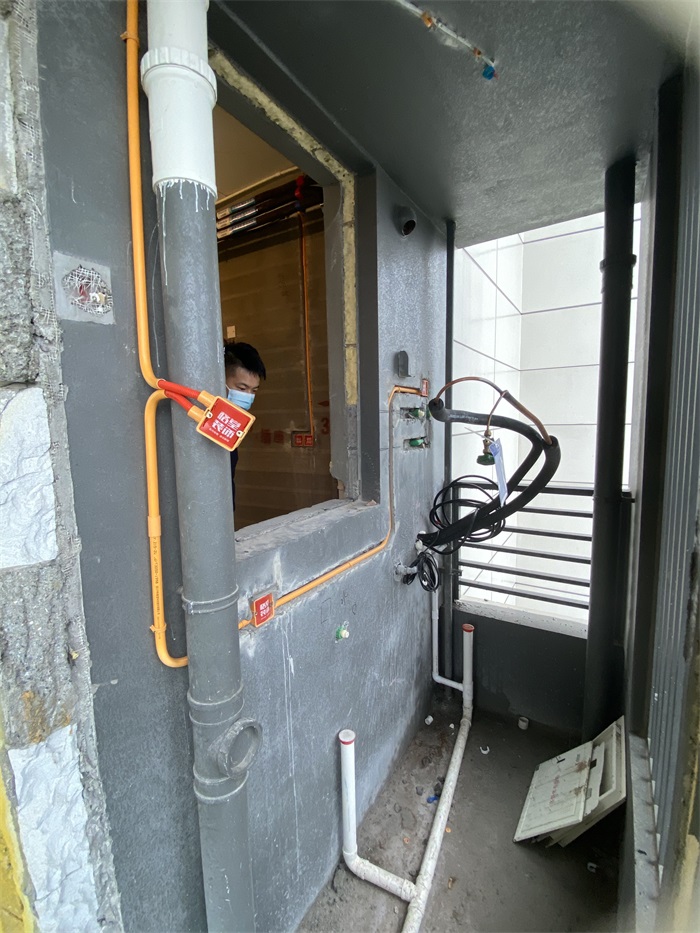

餐厅阳台墙面，冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2022-6-10 10:53:41

本帖最后由格堂飞飞于 2022-6-10 10:54 编辑

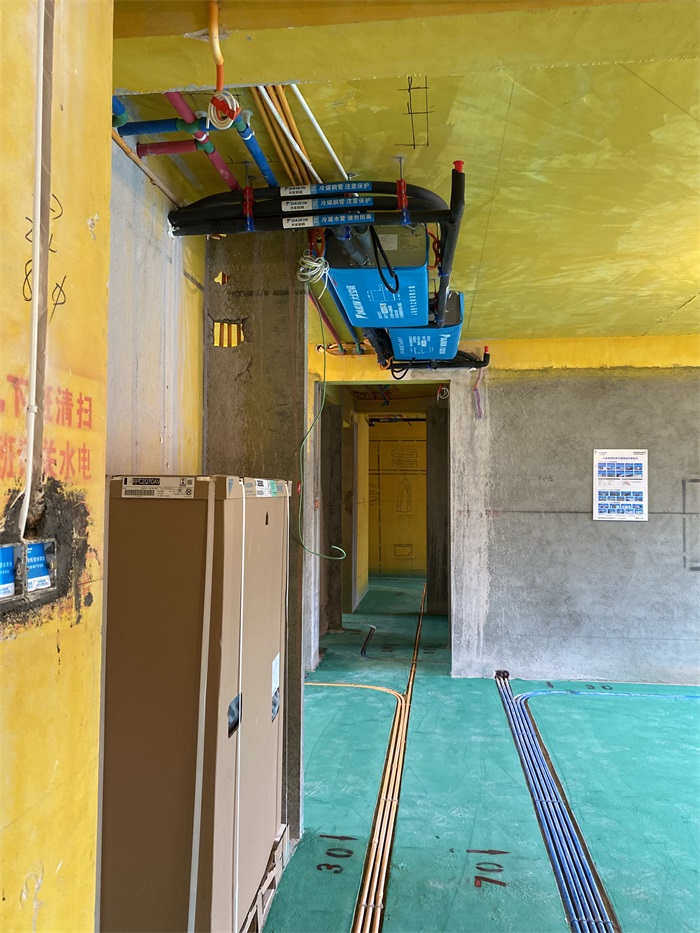

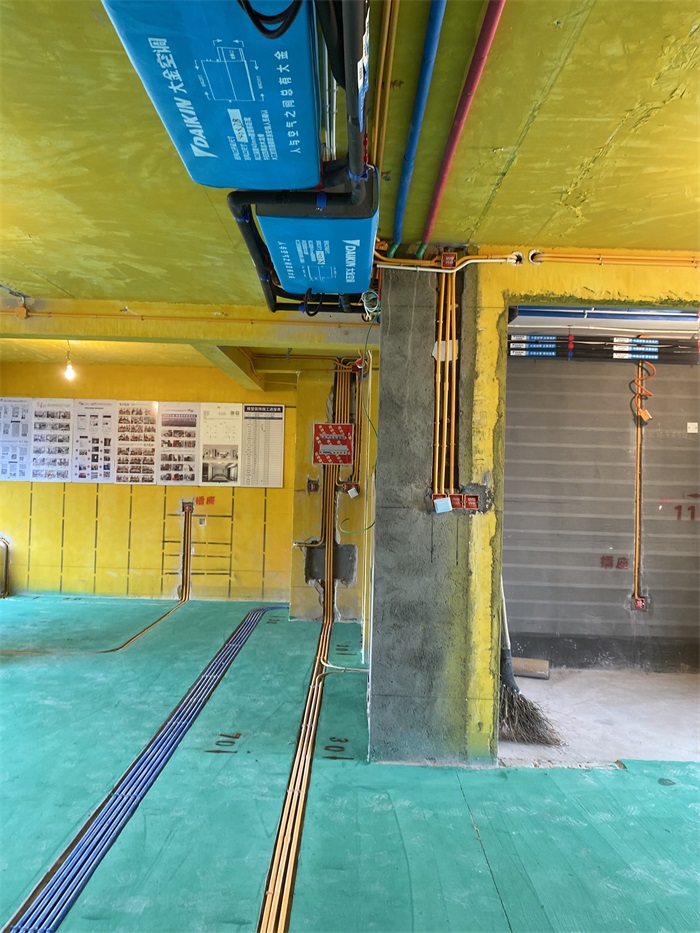

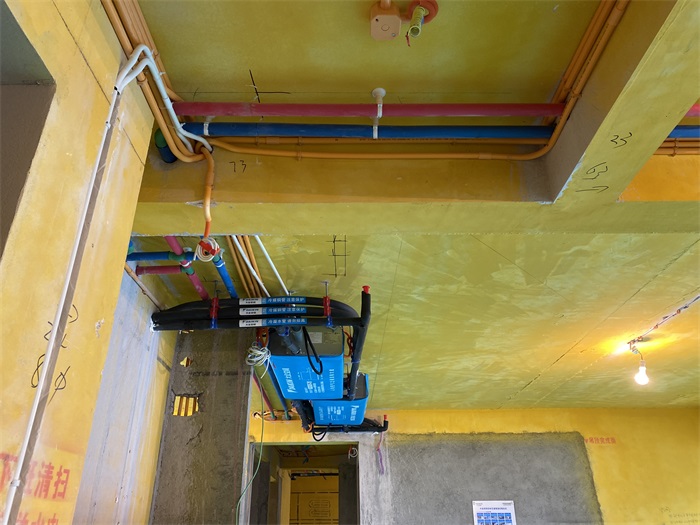

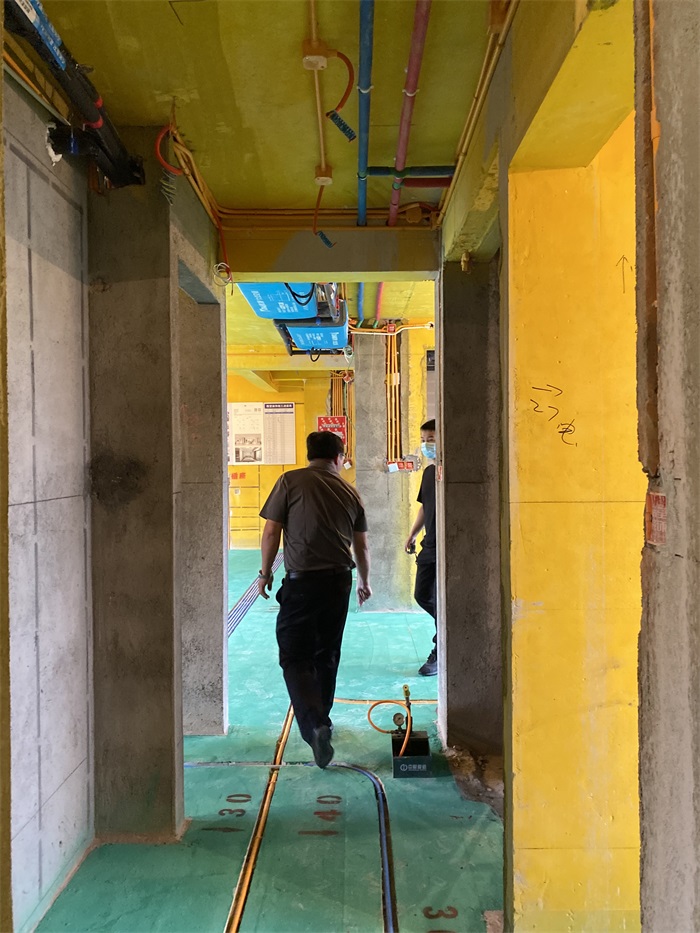

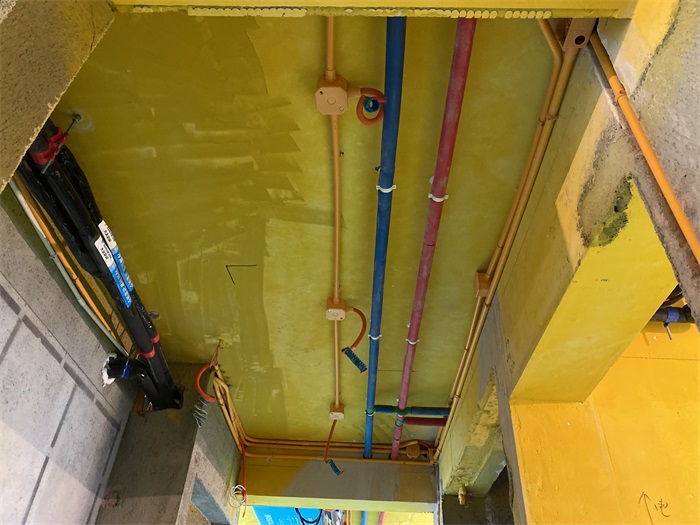

门厅过道，水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

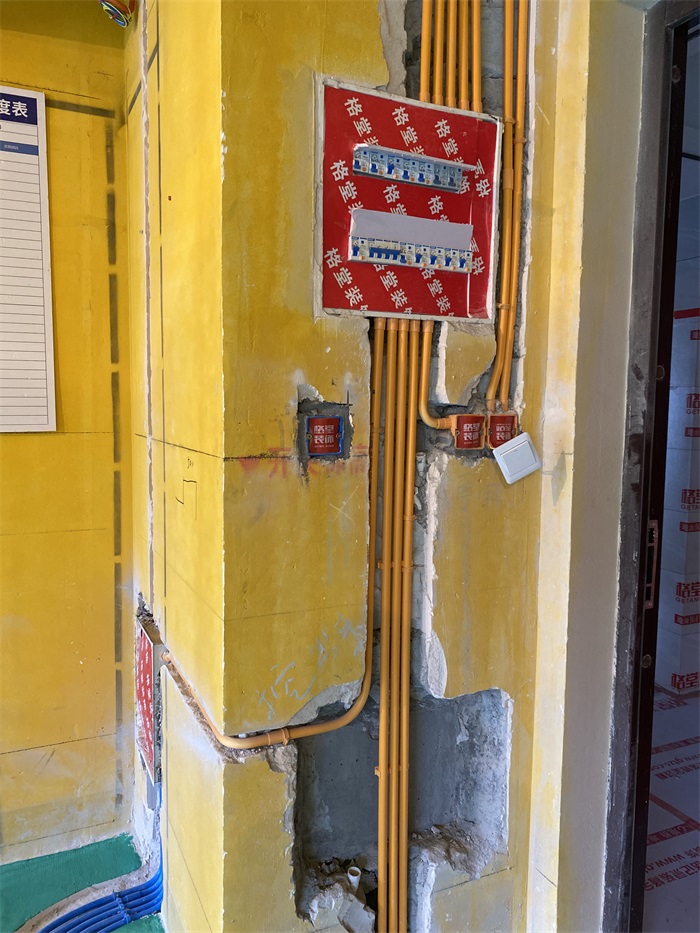

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能。弱电箱内标明每条线路通向那个房间，。并且配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全，并且冰箱单独一路电源线，不进总开。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-6-10 10:55:42

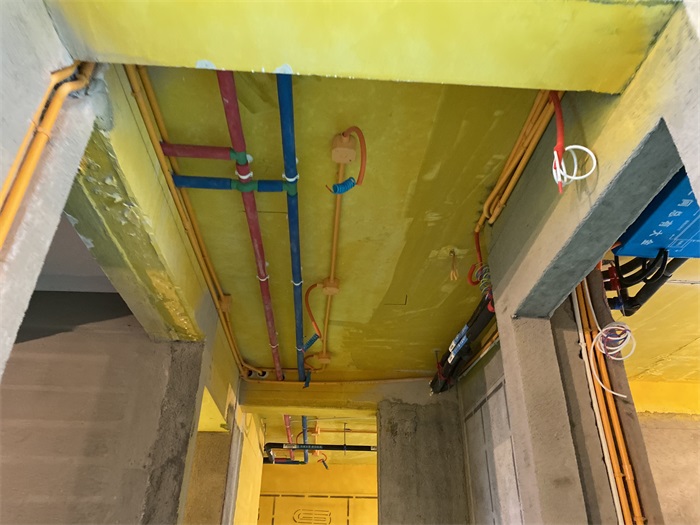

房间过道，水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-6-10 10:57:07

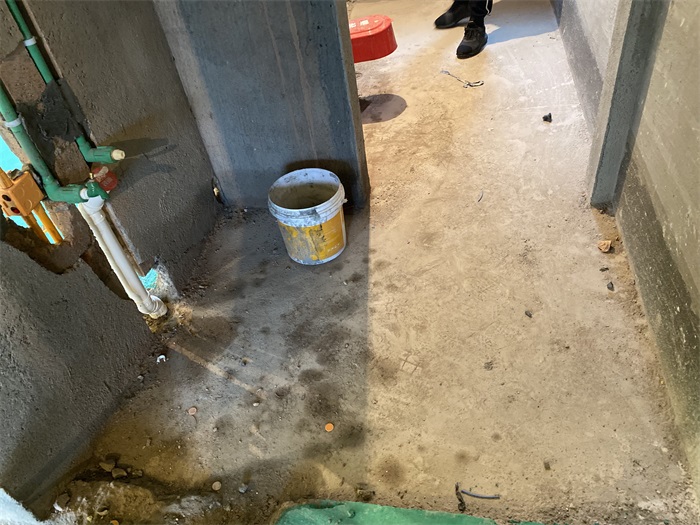

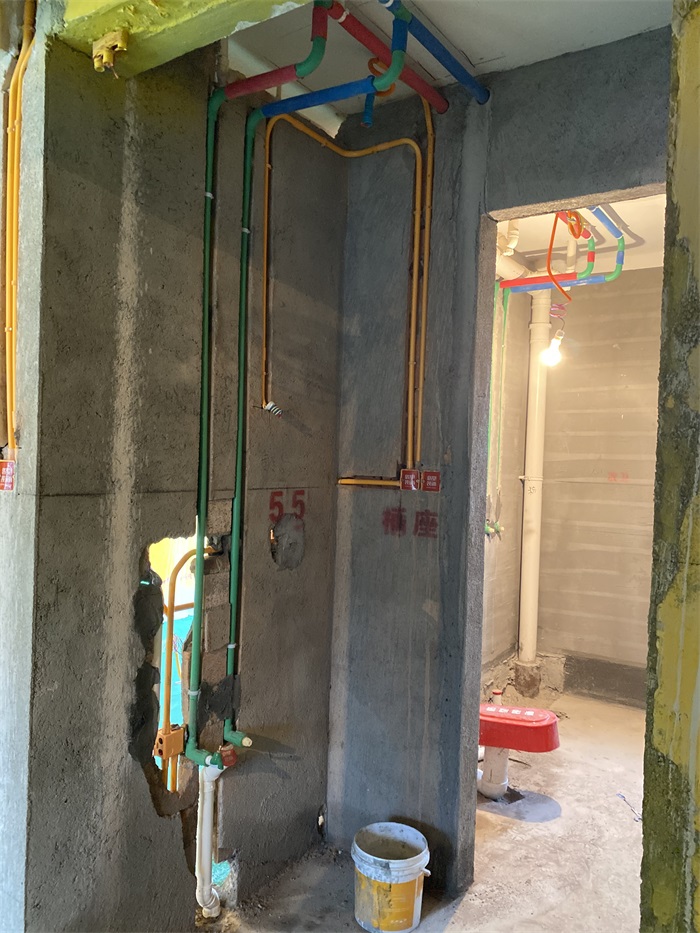

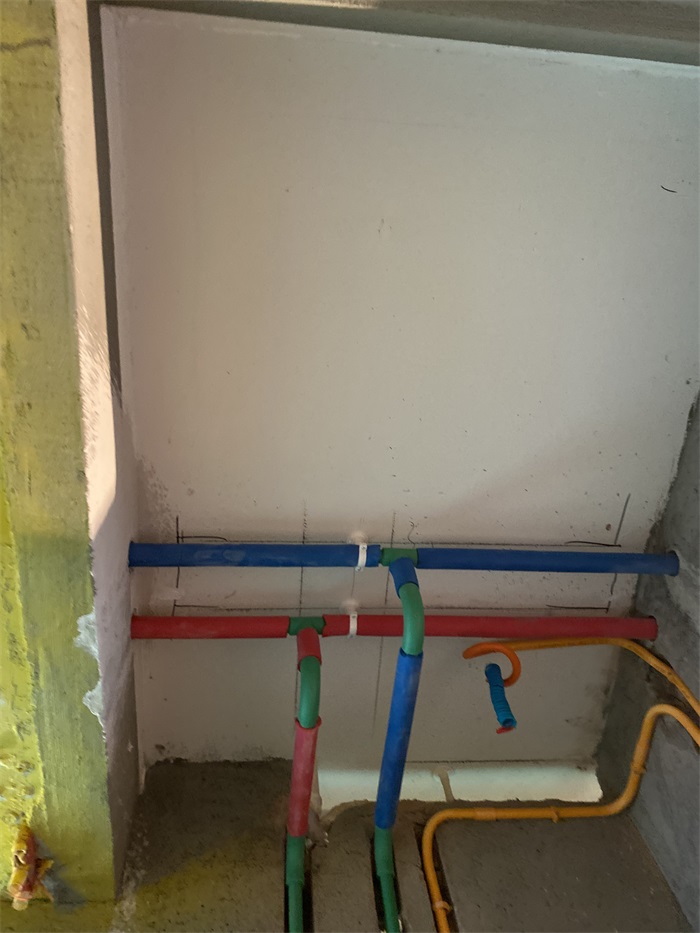

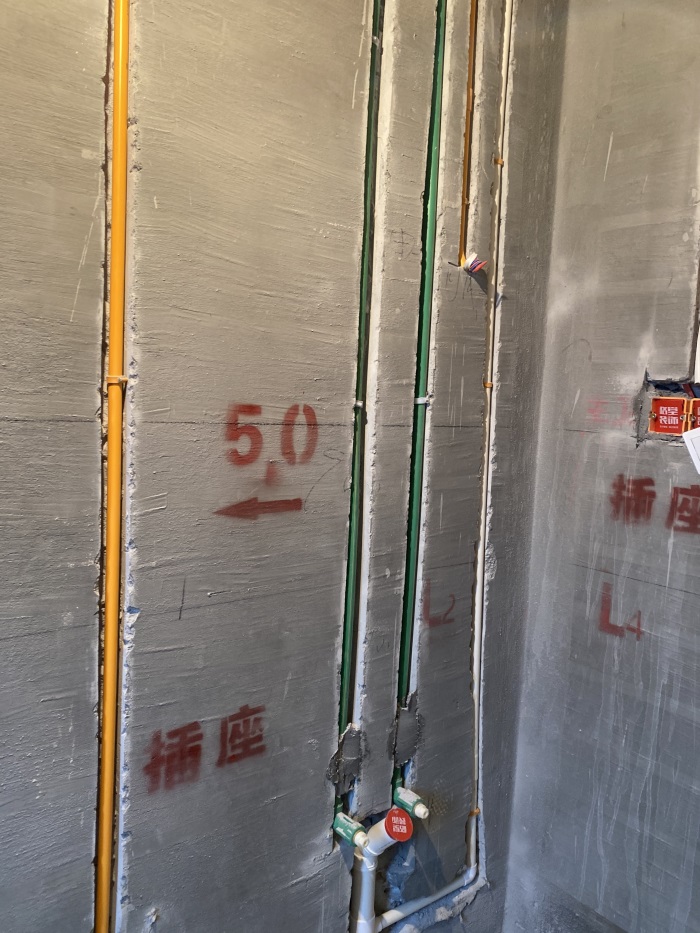

干区墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-6-10 11:00:47

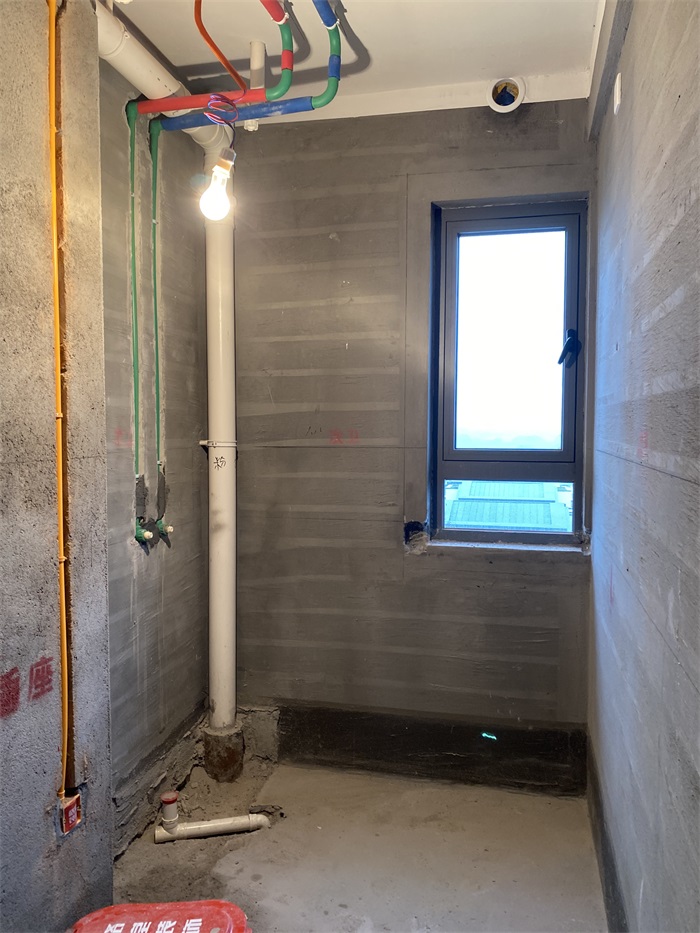

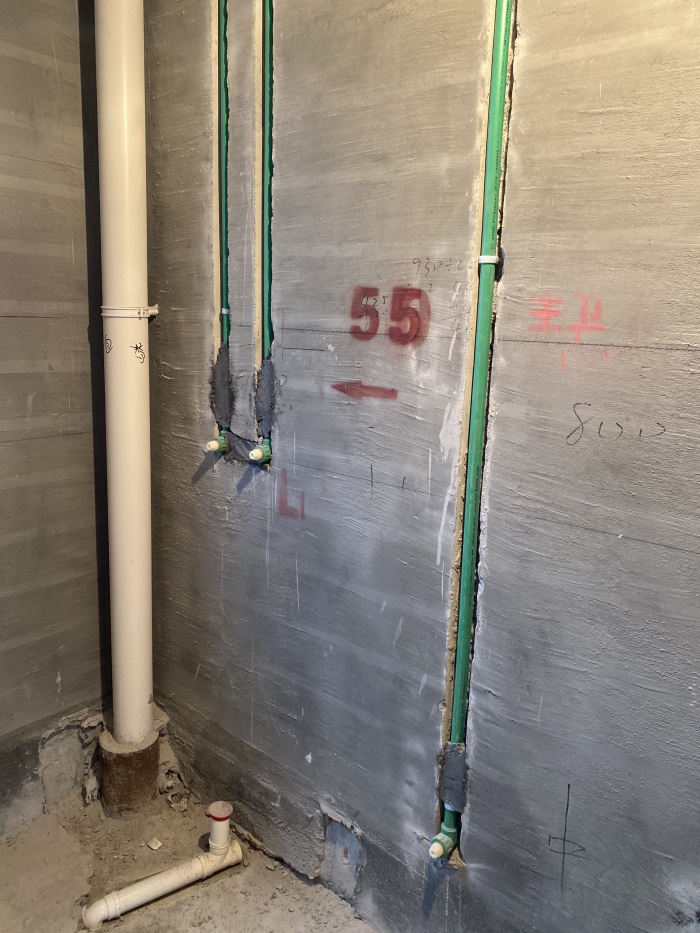

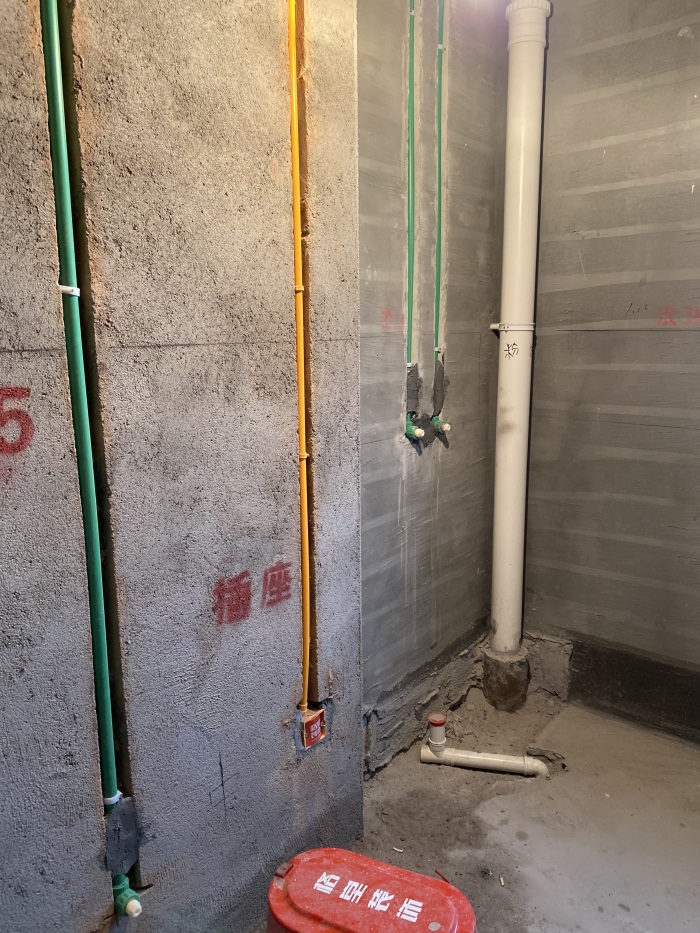

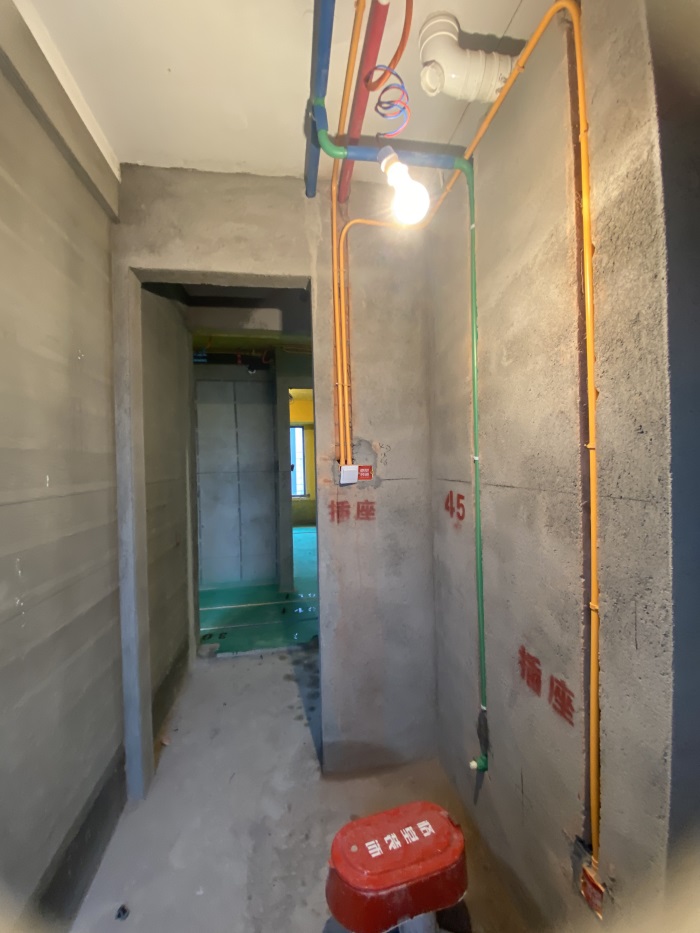

次卫墙面开关，离地净高1.3米。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

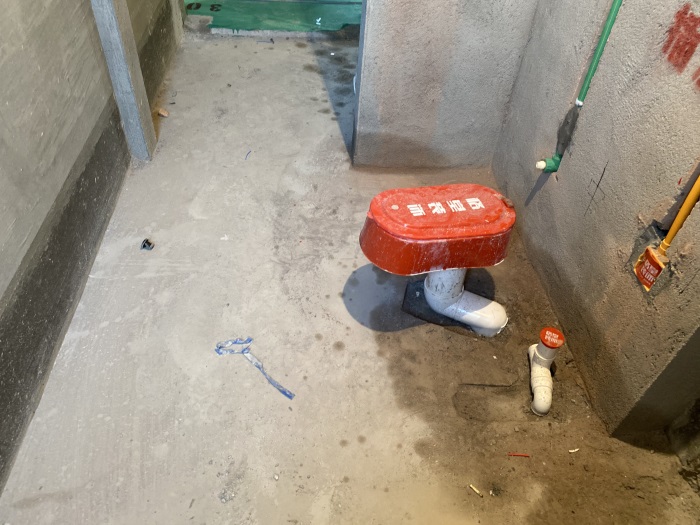

下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2022-6-10 11:01:49

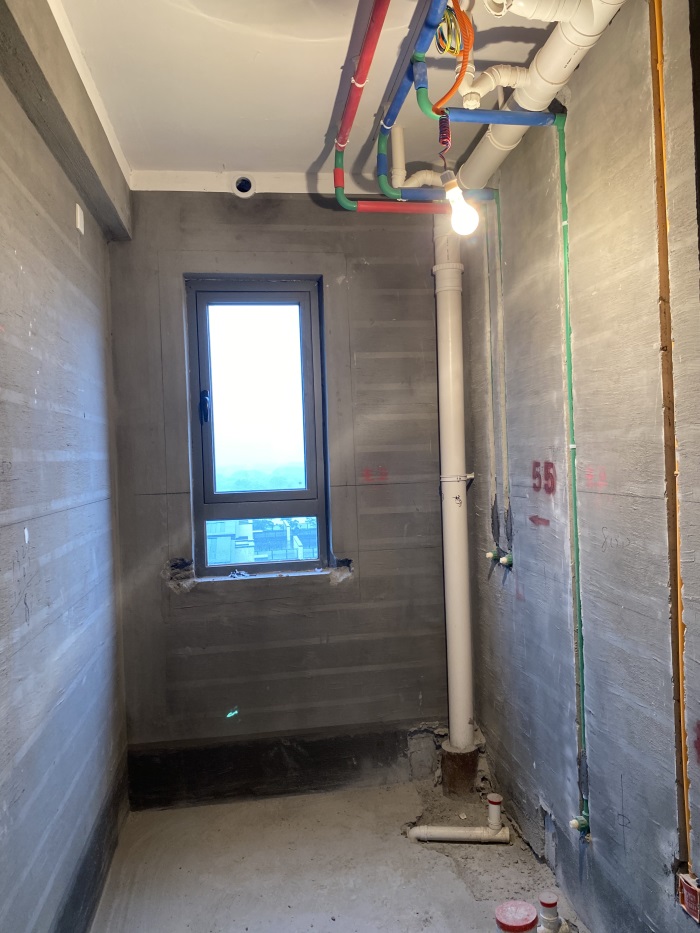

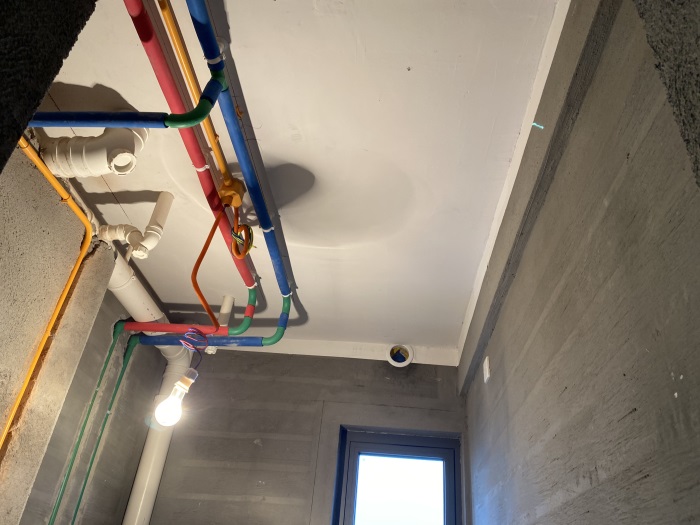

次卫顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

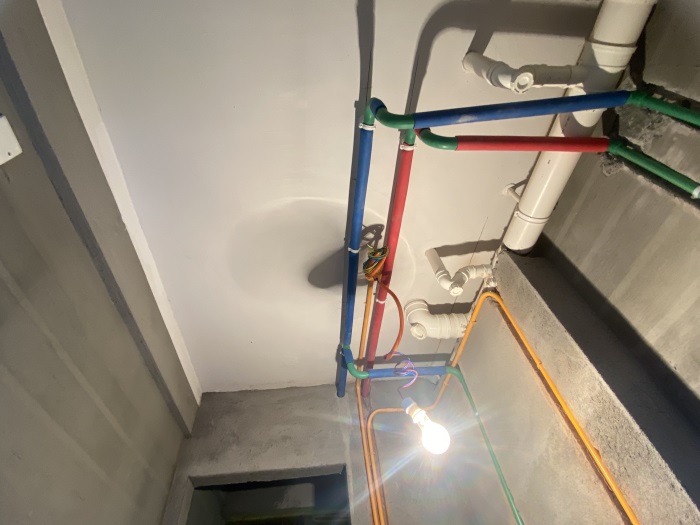

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-6-10 11:04:07

本帖最后由格堂飞飞于 2022-6-10 11:06 编辑

主卫墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

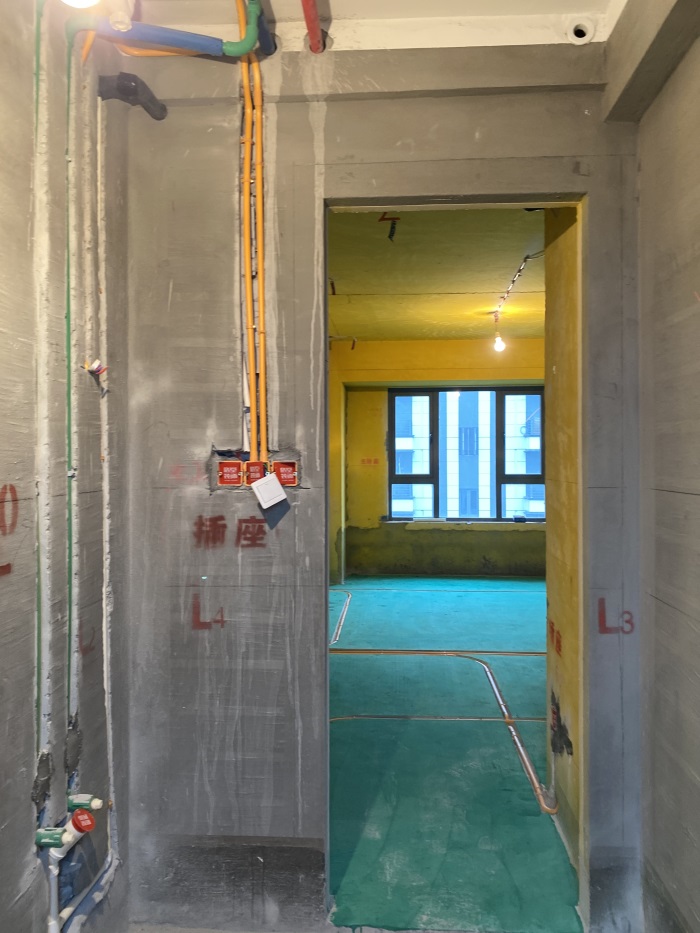

墙面开关离地净高1.3米，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！
