江湾半岛24-3-6#132㎡现代——黑白

发表于 2022-6-10 09:52:24

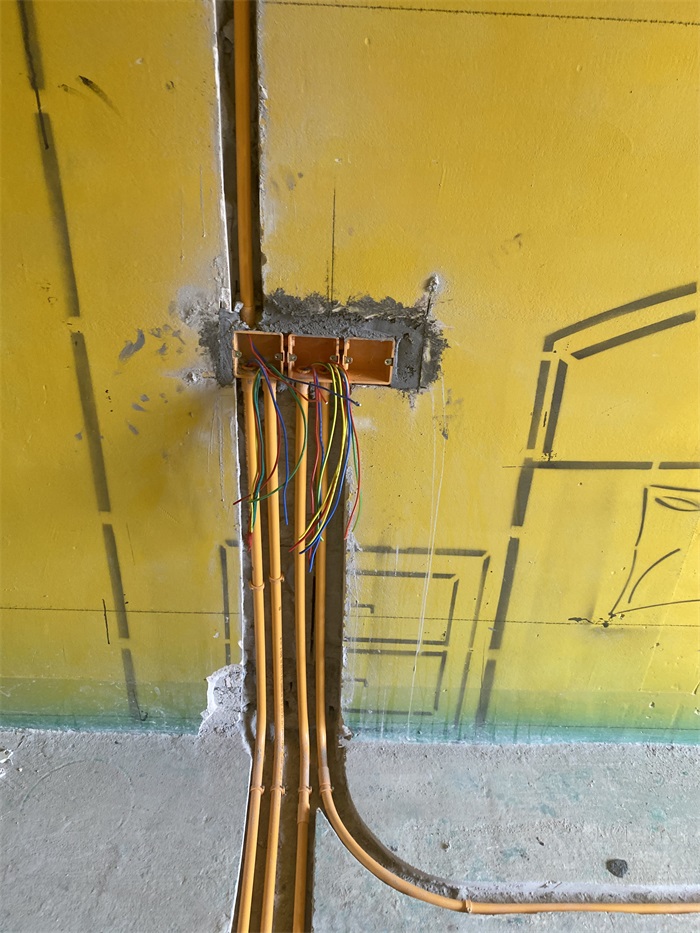

餐厅墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-6-10 09:54:42

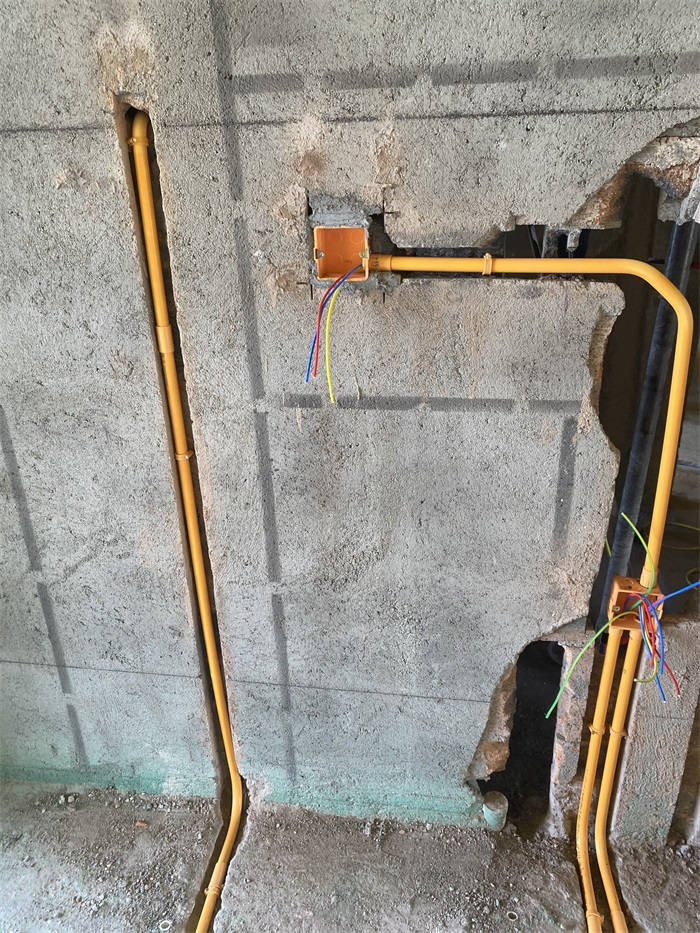

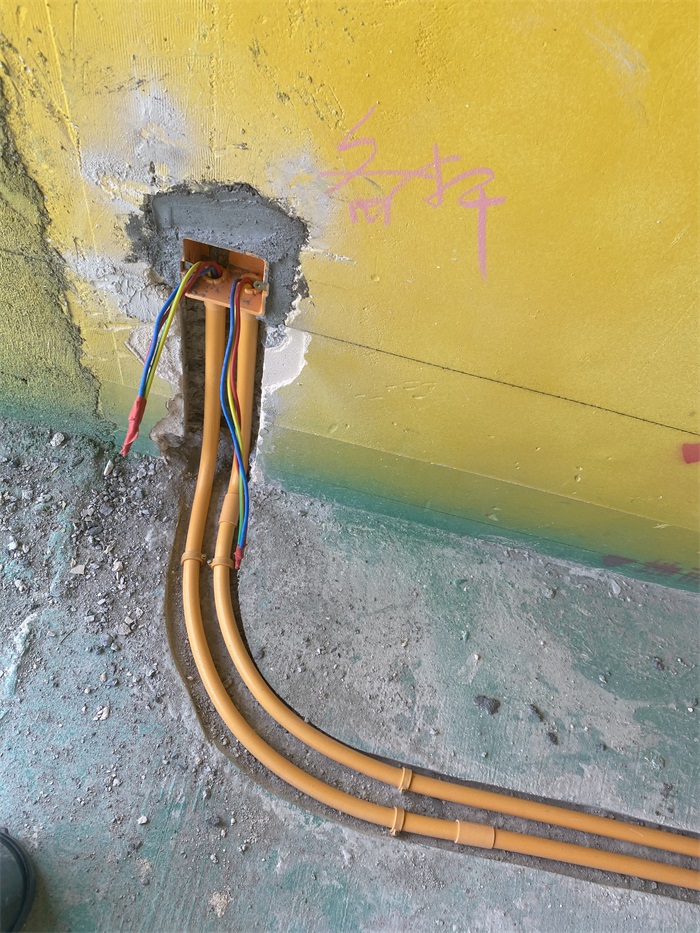

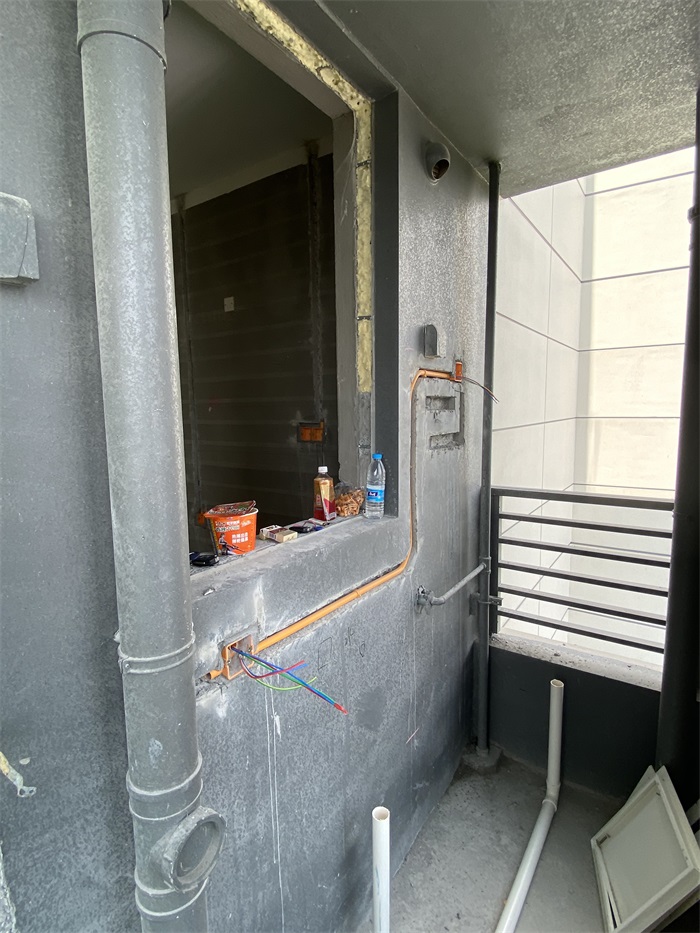

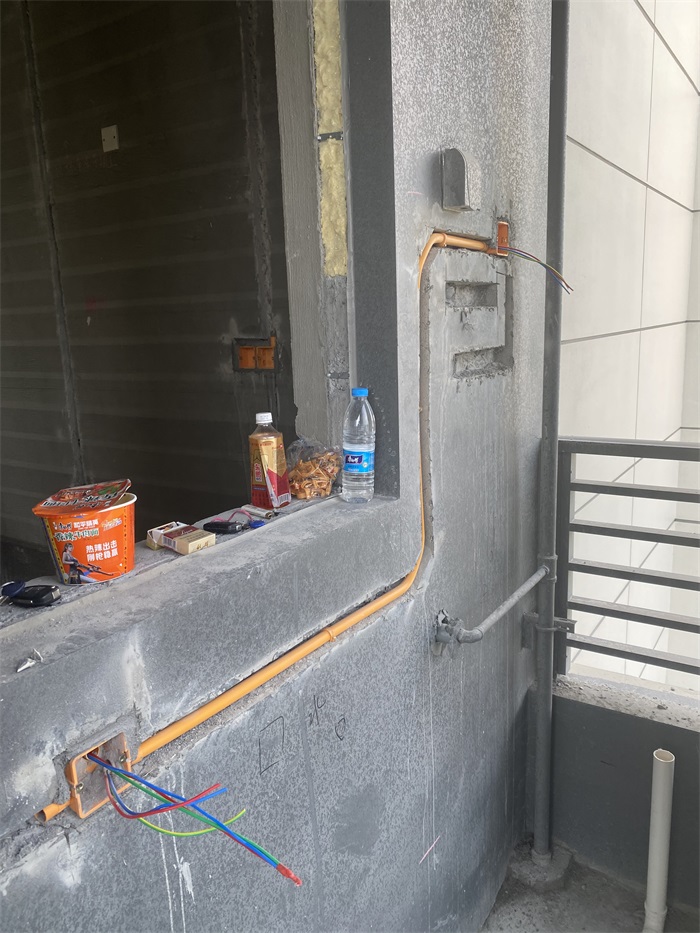

餐厅阳台墙面线管布置平整。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

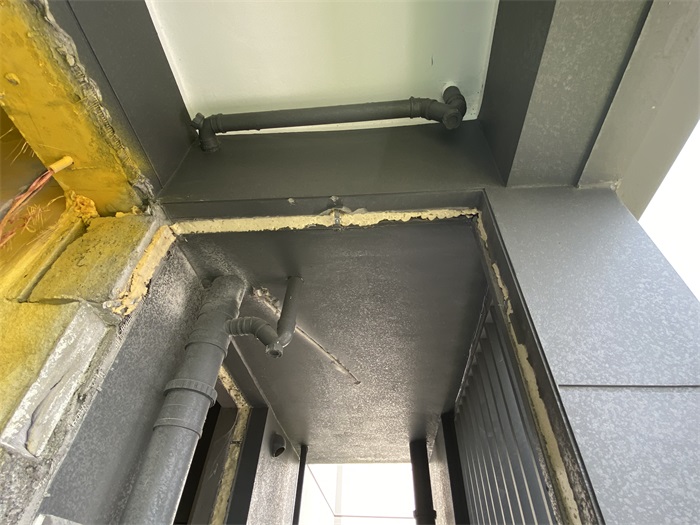

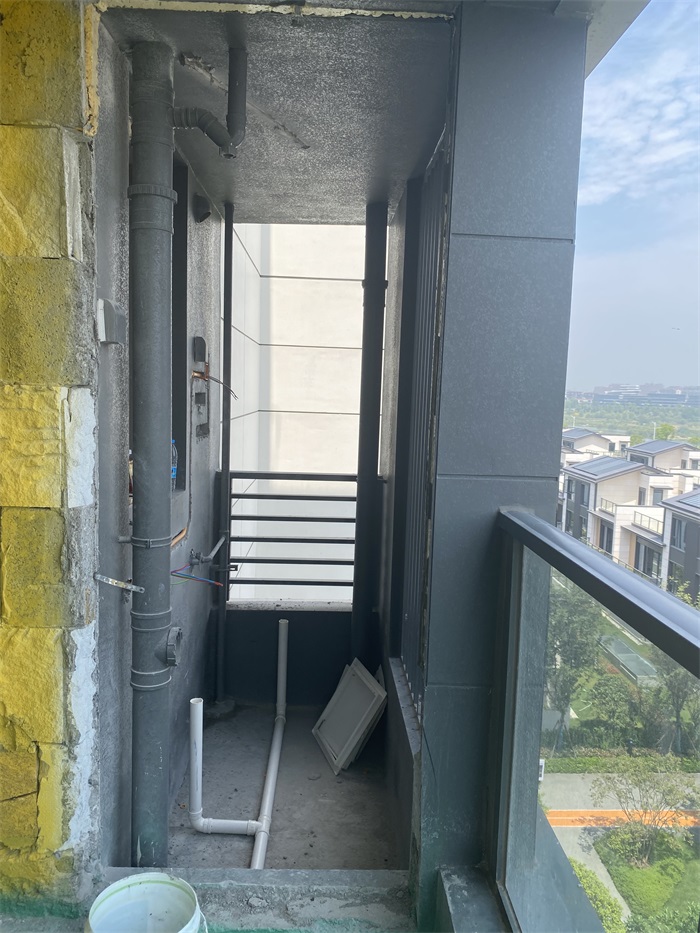

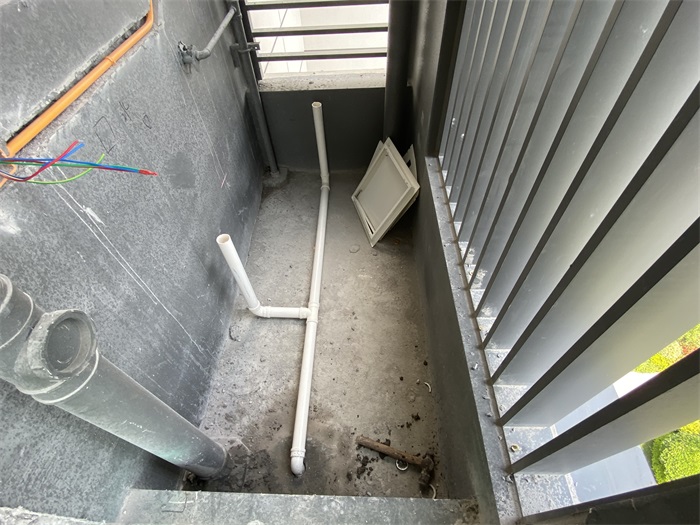

阳台洗衣机下水管不要与地漏排水管相通，防止后期地漏反水，特殊情况除外。

发表于 2022-6-10 09:55:27

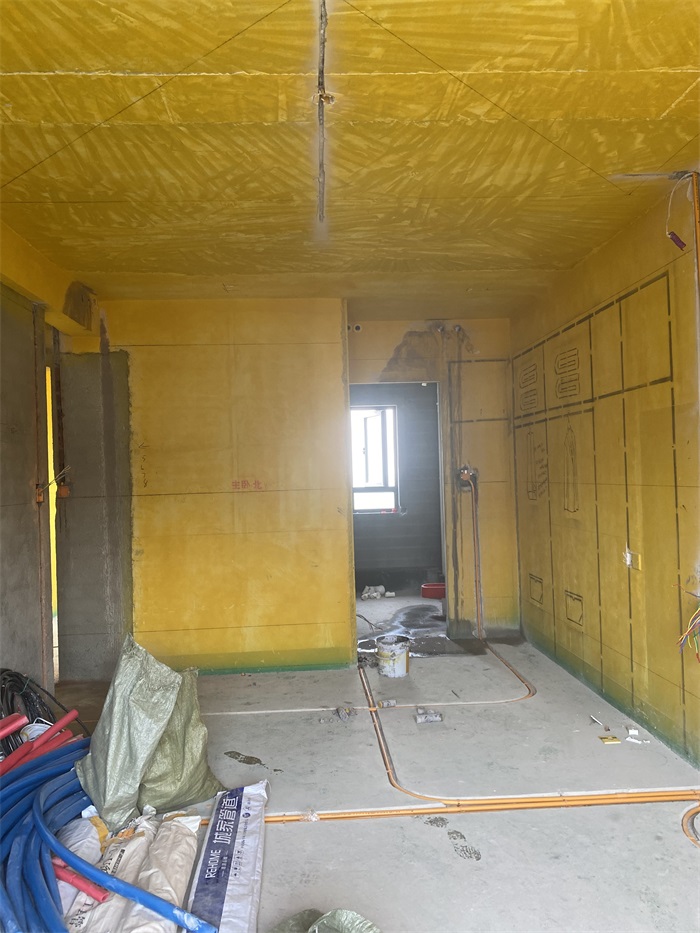

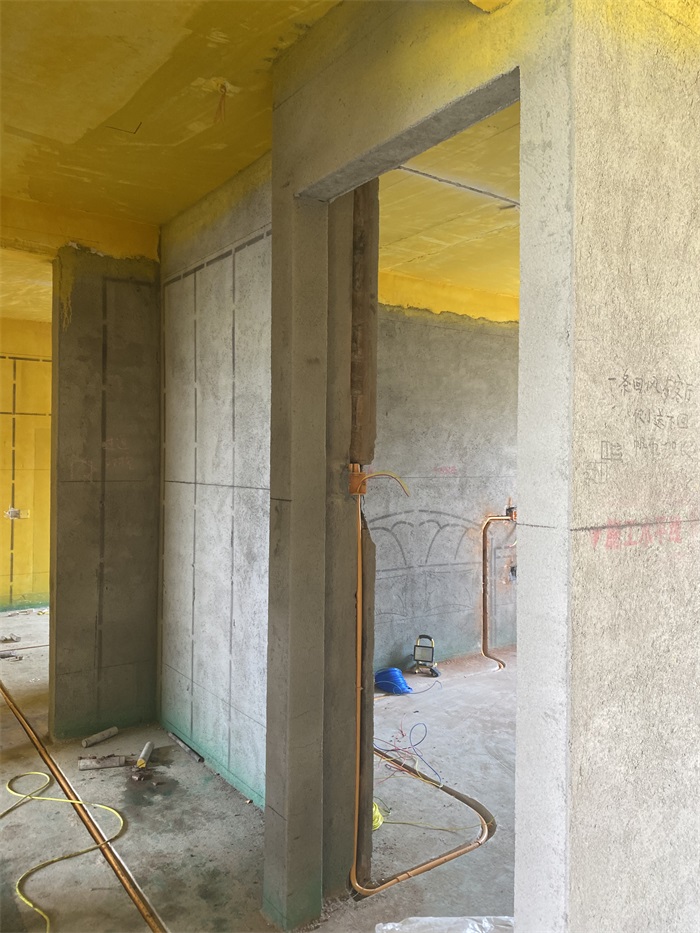

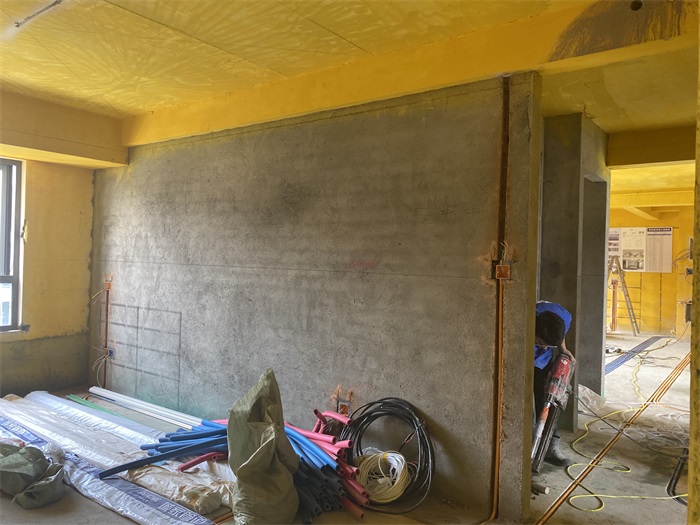

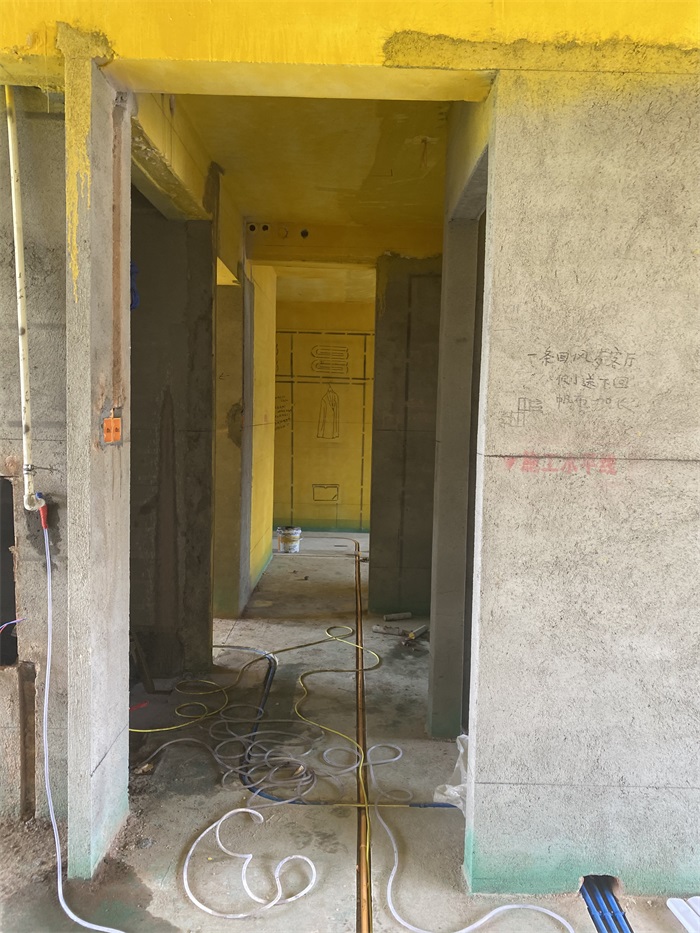

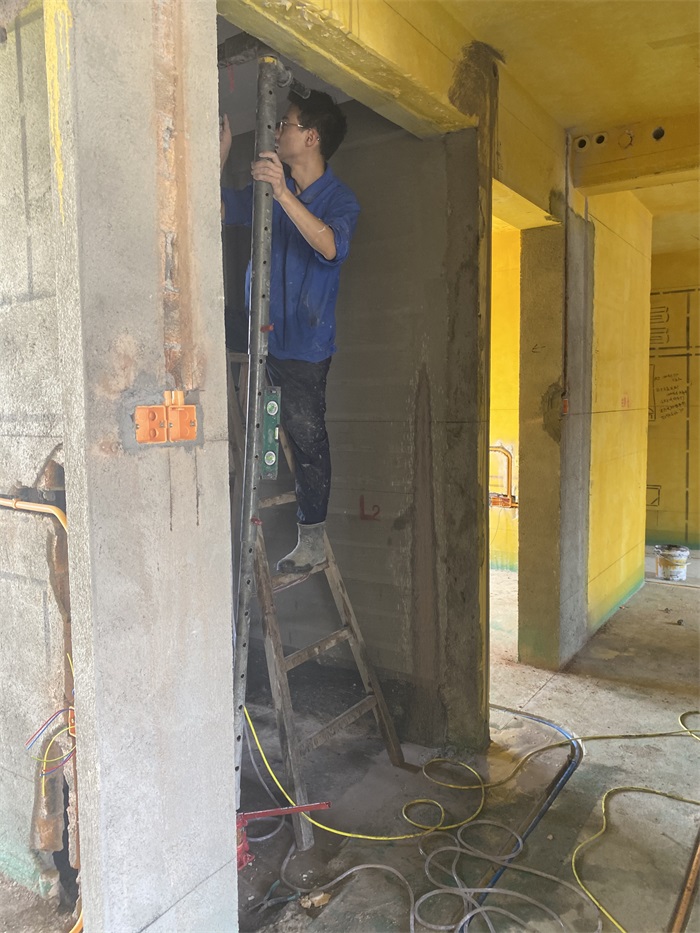

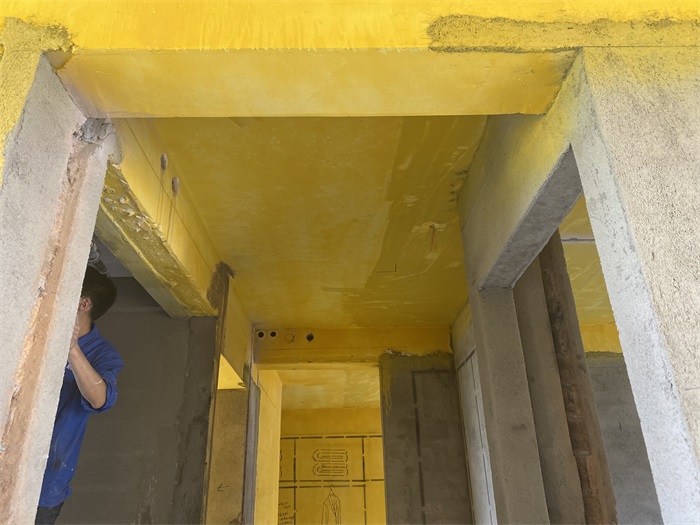

房间过道墙面正在布置线管。

发表于 2022-6-10 09:57:32

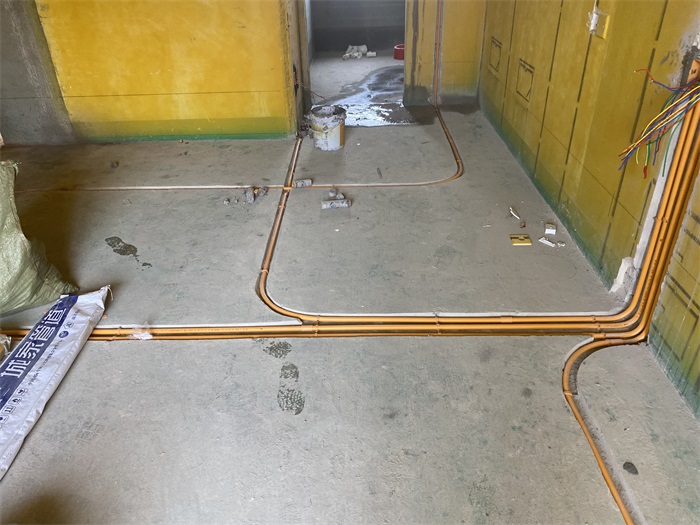

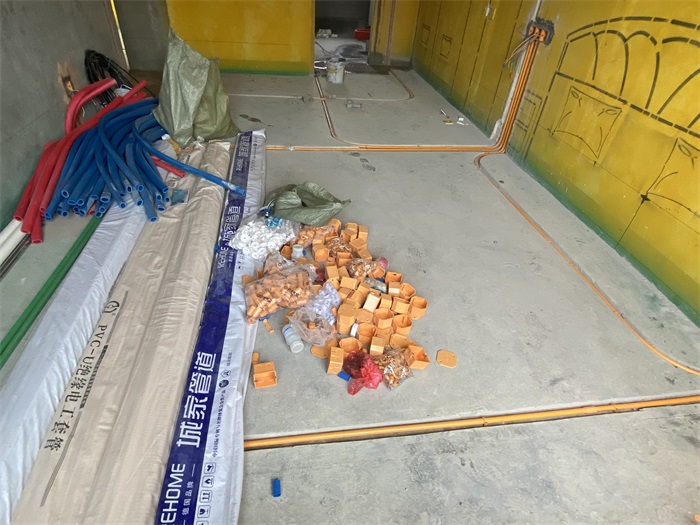

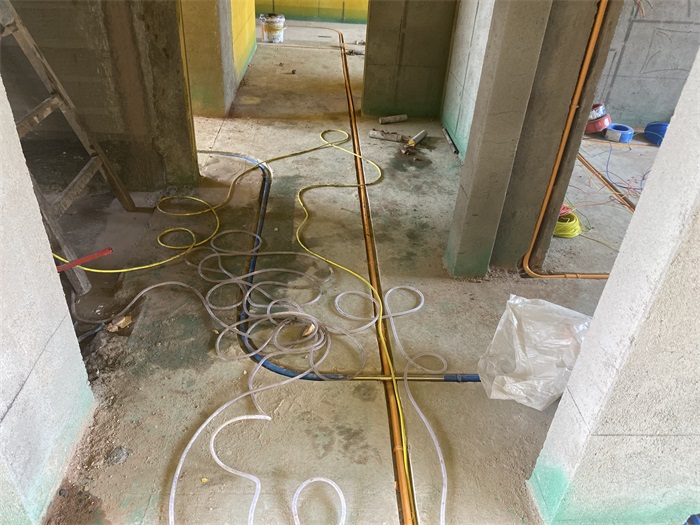

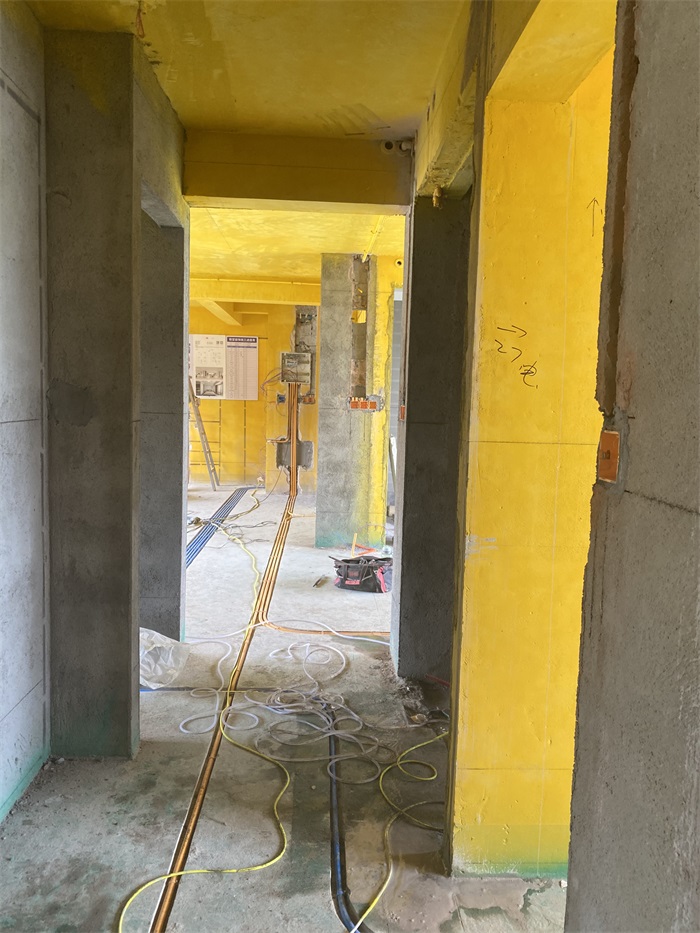

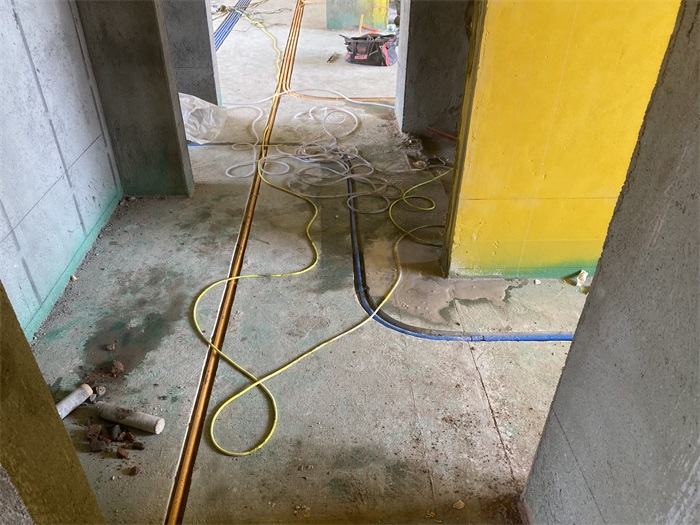

房间过道，地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

开槽标准，线管低于地面1公分，地面线管布置圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2022-6-10 09:59:59

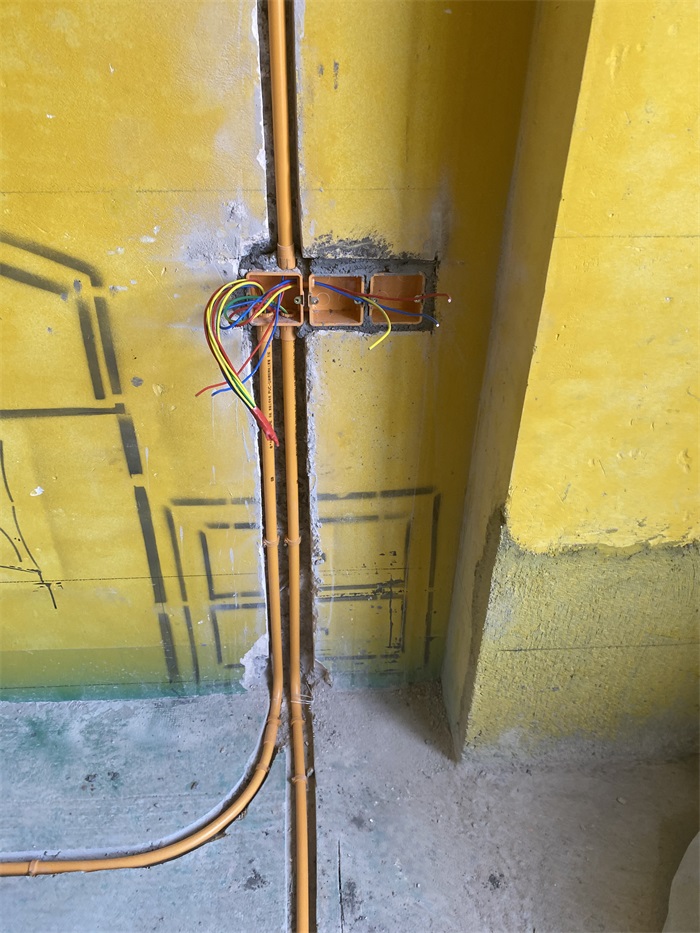

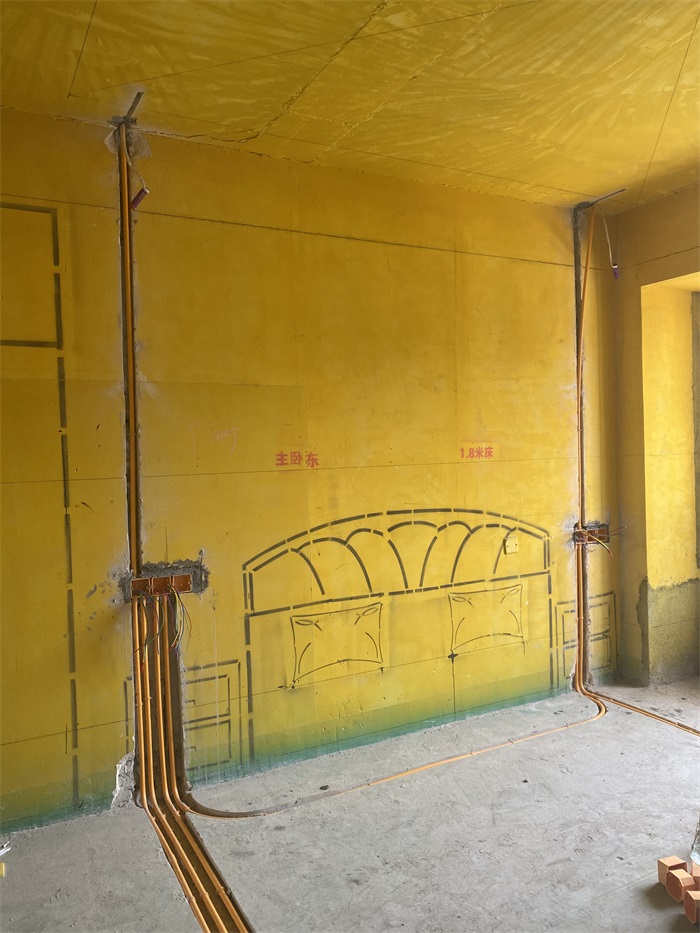

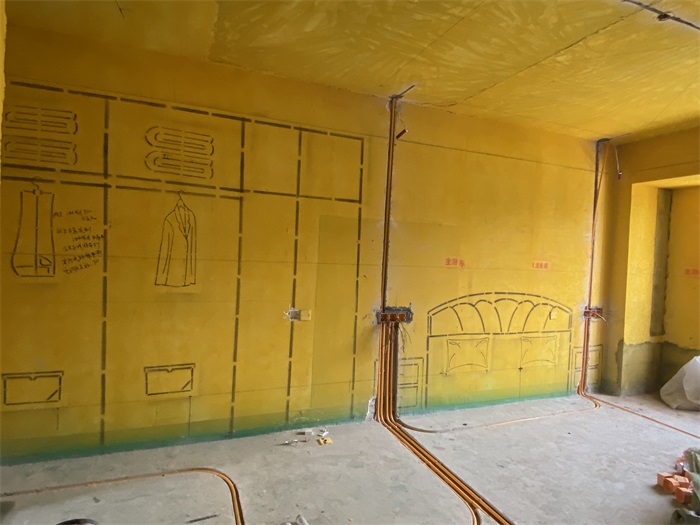

主卧墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

床头墙面开关离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-6-10 10:01:53

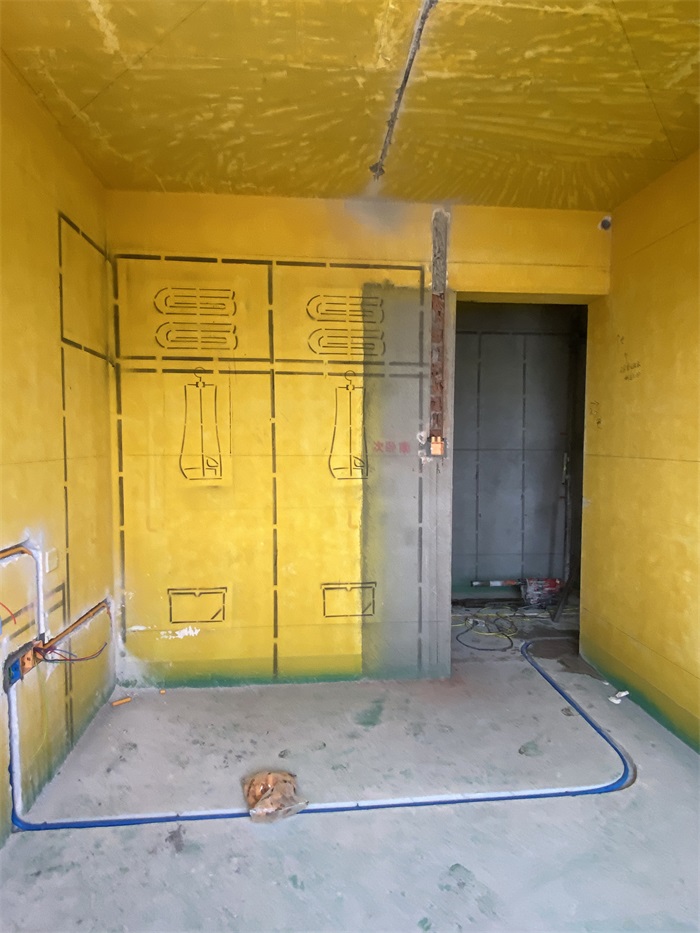

主卧地面线管，并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

开槽标准，线管低于地面1公分，地面线管布置圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2022-6-10 10:03:02

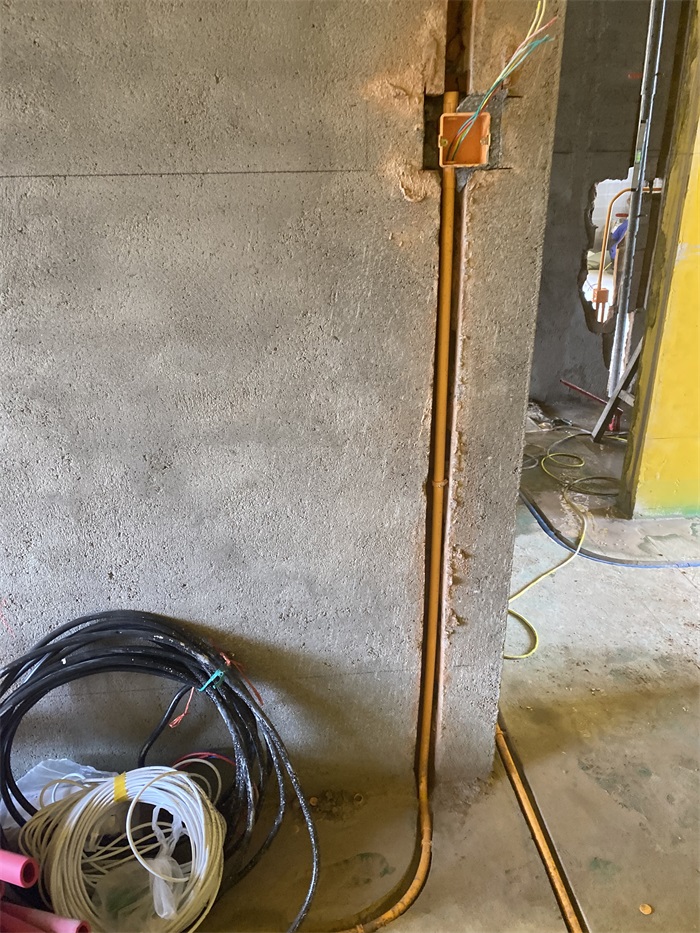

主卧墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-6-10 10:04:15

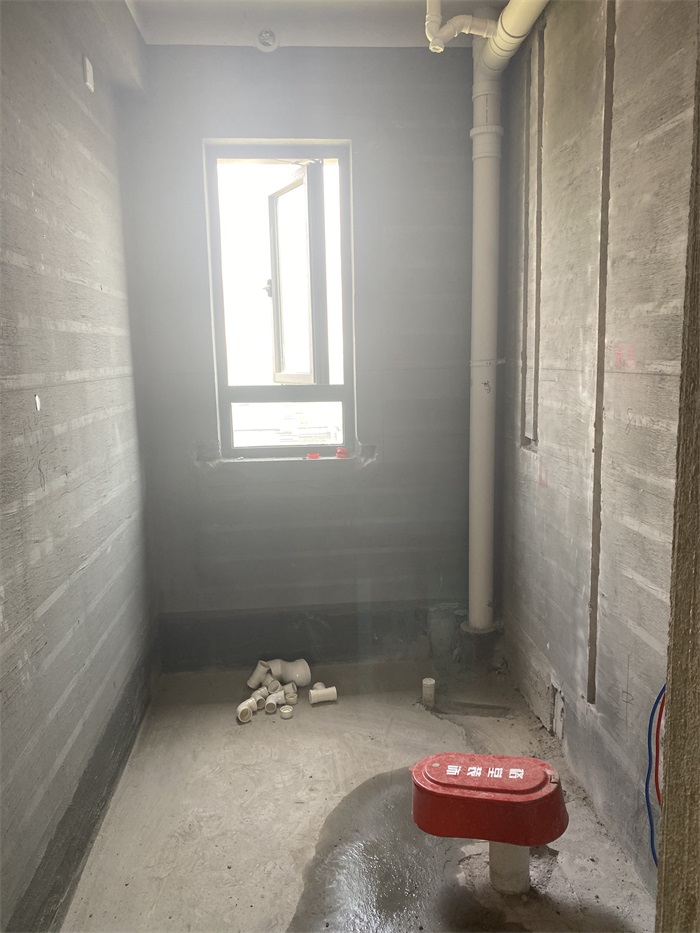

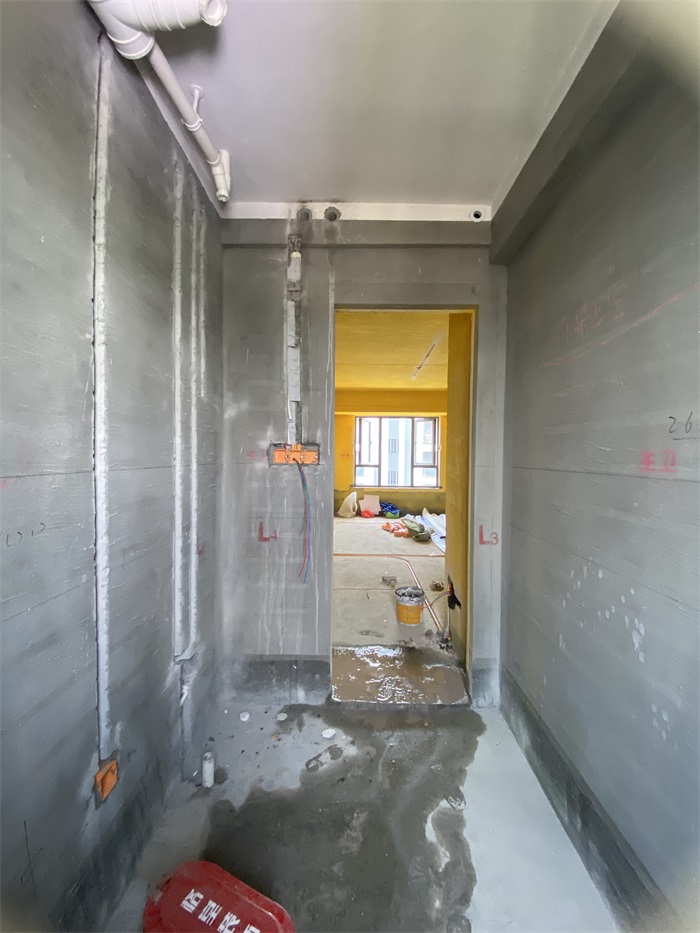

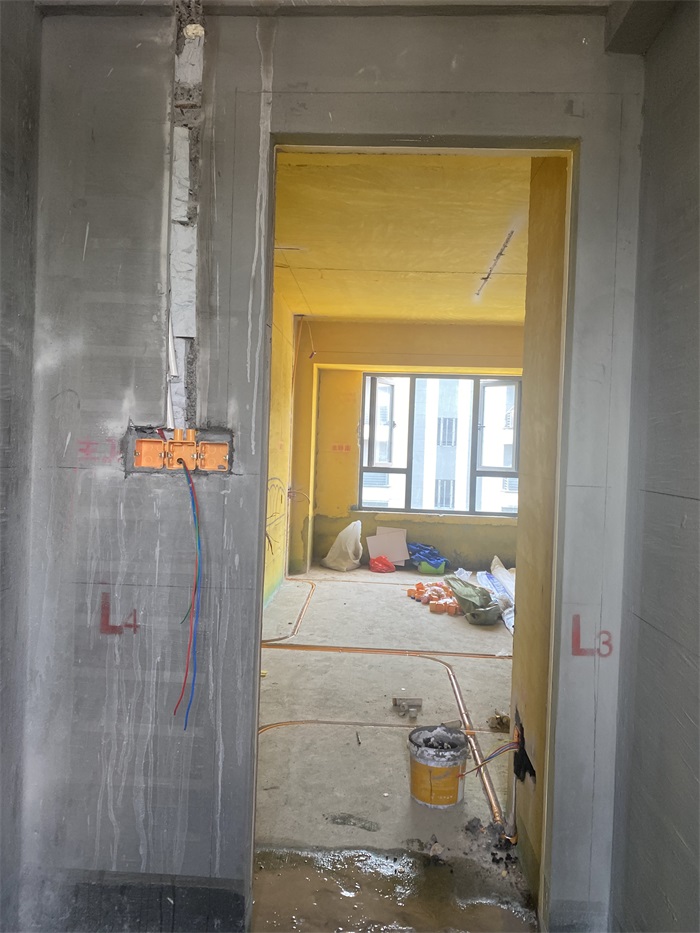

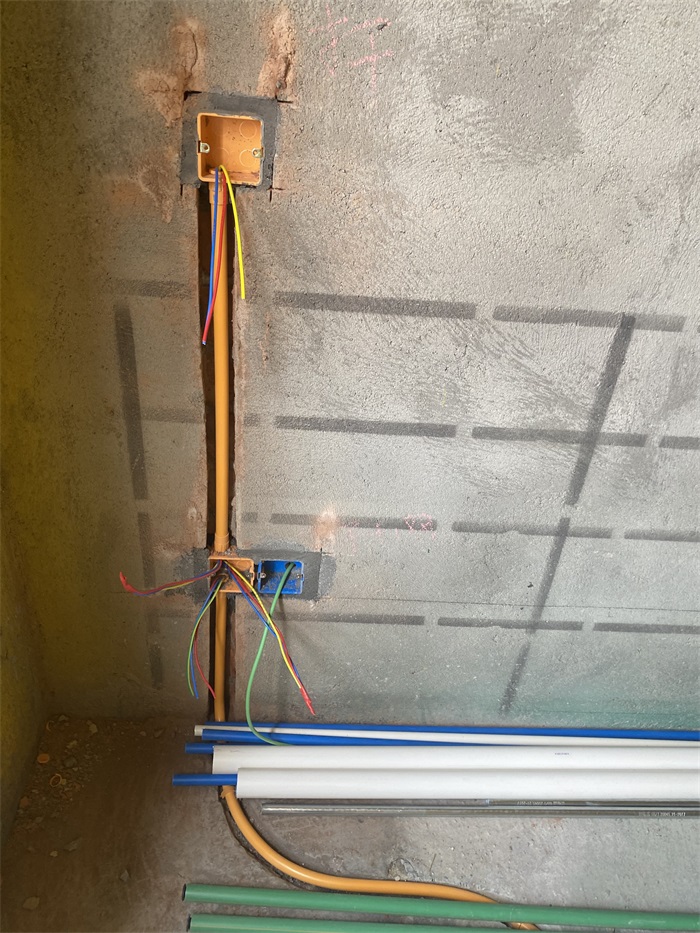

主卫墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-6-10 10:06:25

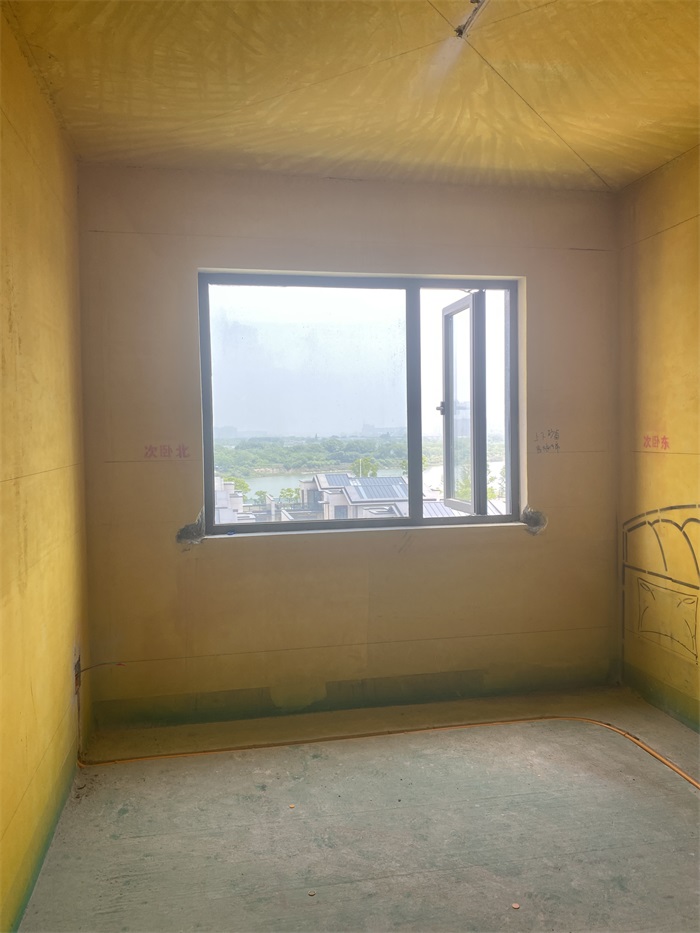

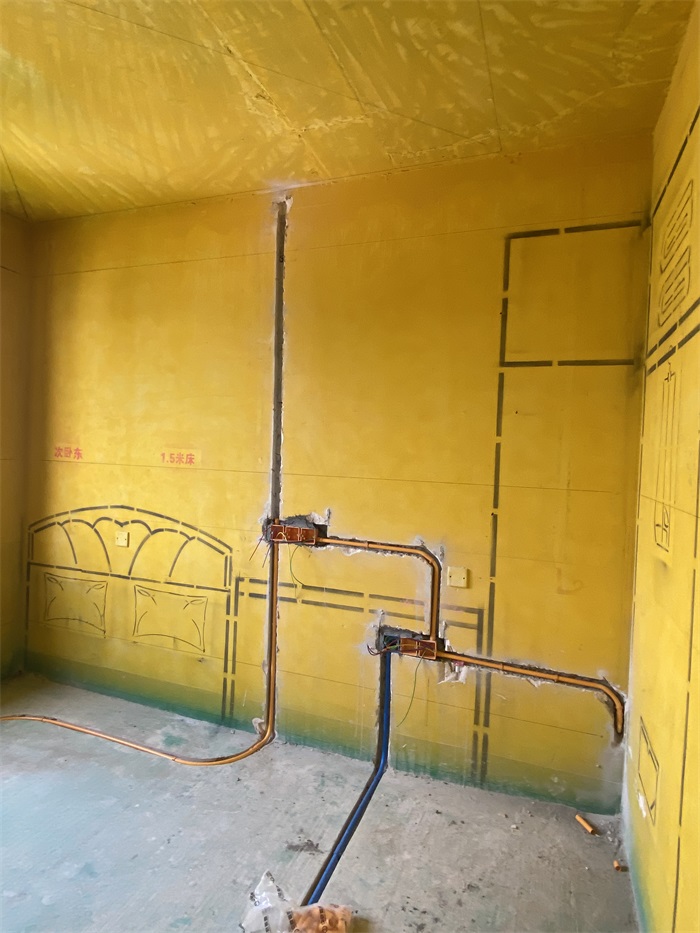

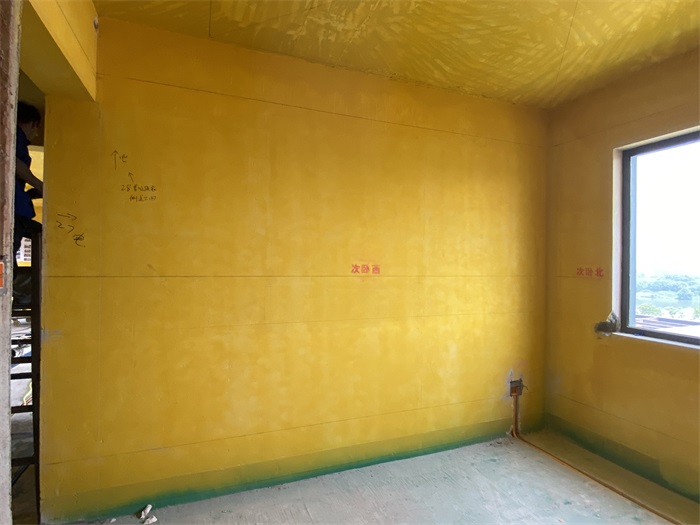

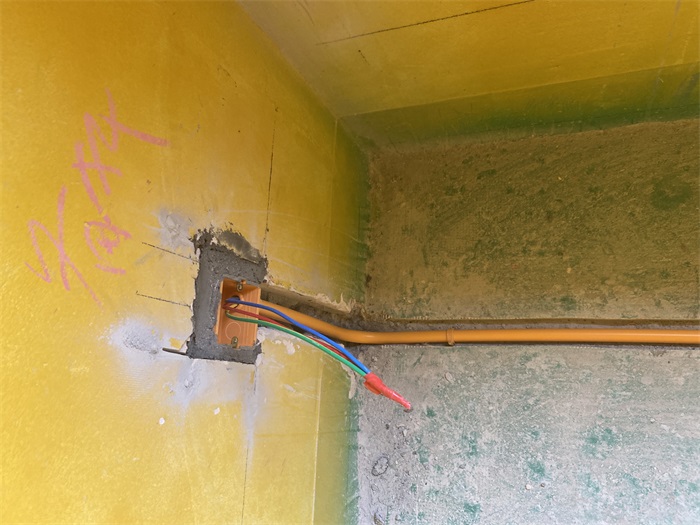

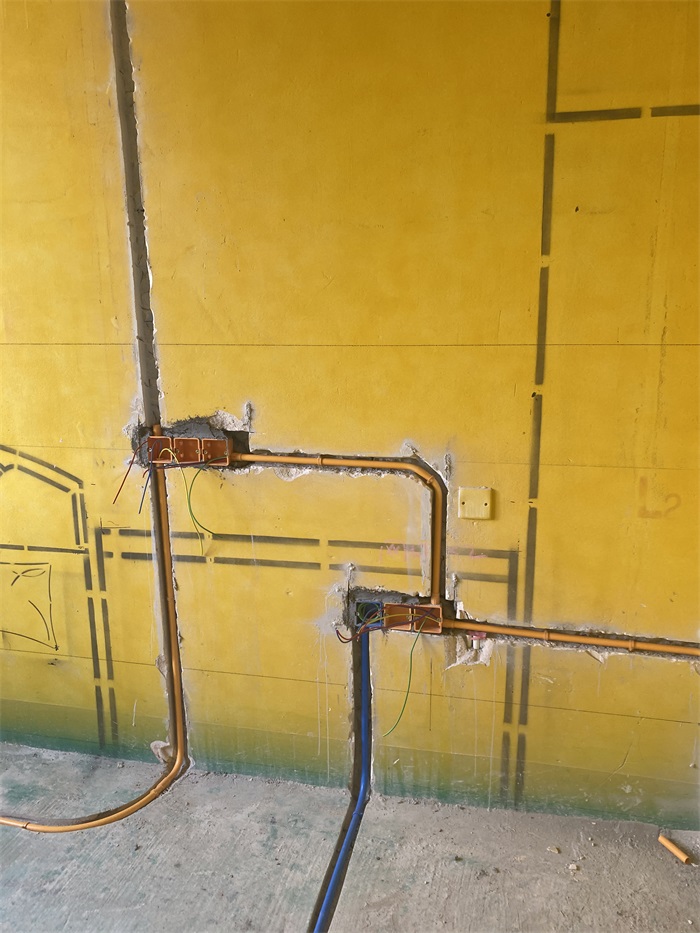

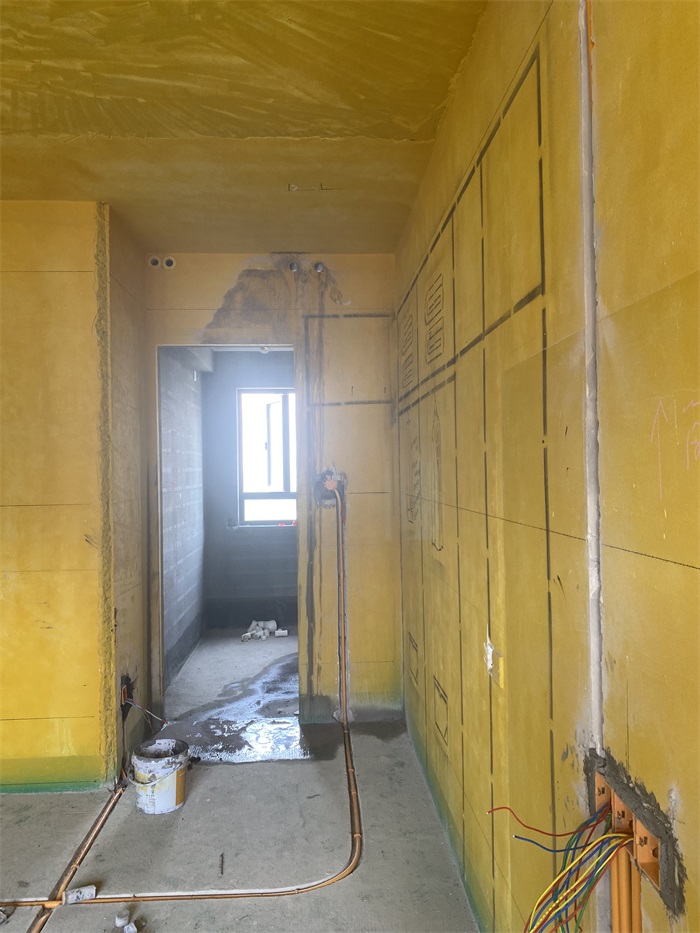

次卧墙面线管布置平整。

墙面线管强弱电线距离30厘米以上，防止信号干扰！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

墙面普通插座，离地净高30厘米。

发表于 2022-6-10 10:09:13

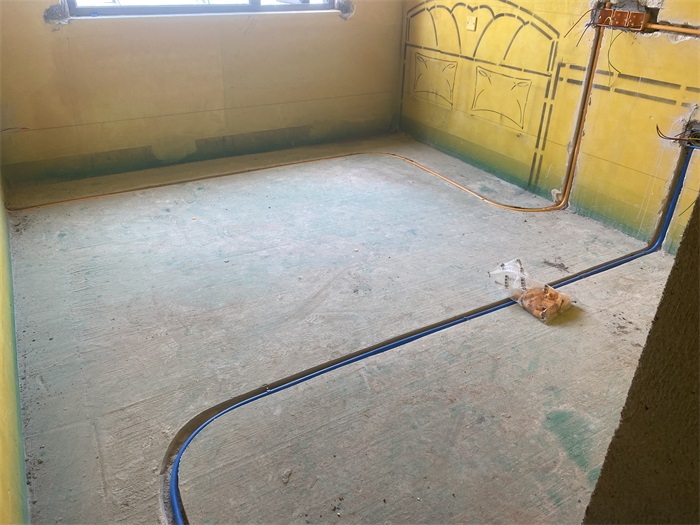

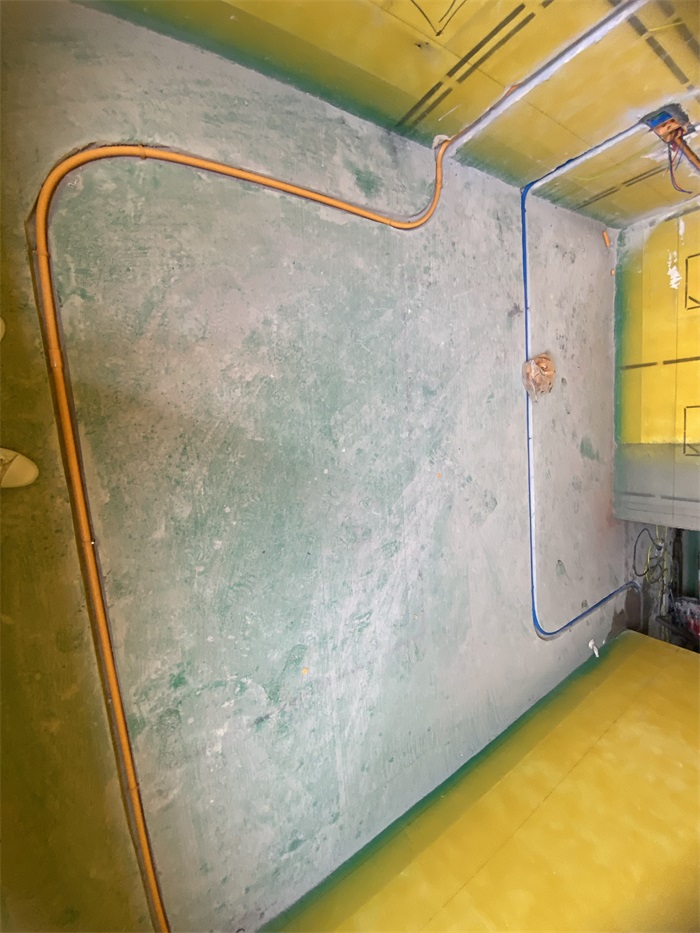

次卧地面线管强弱电线距离30厘米以上，防止信号干扰！
