姜家山.振兴家园三区3-1-13#110㎡现代—— 寅·简

发表于 2022-4-15 10:50:09

本帖最后由格堂水菊于 2022-4-15 14:37 编辑

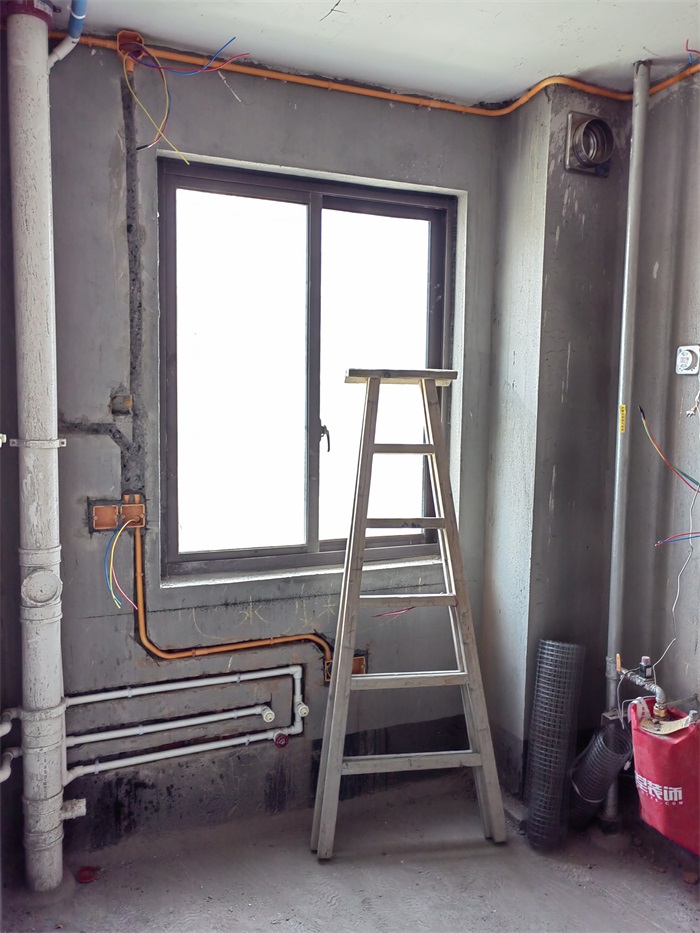

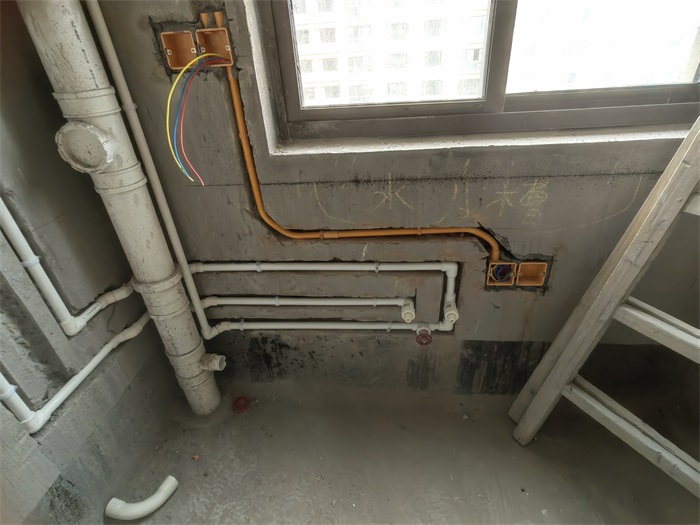

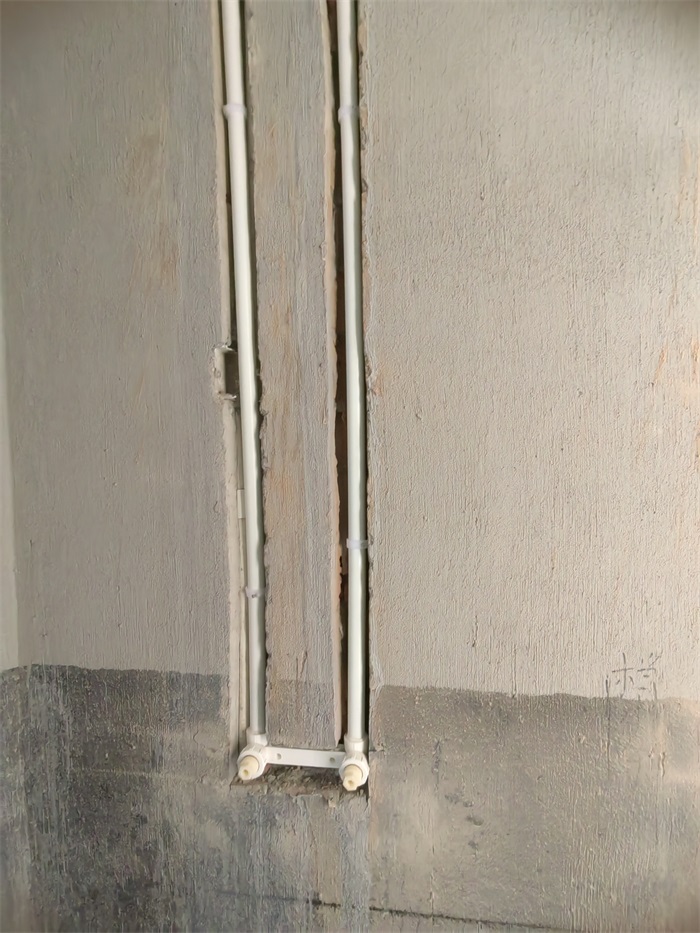

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-4-15 10:52:55

本帖最后由格堂水菊于 2022-4-15 14:35 编辑

厨房每户水管进水部位室内加进水总阀，采用暗埋做法，柜体内龙头采用内丝外露直接法。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米

发表于 2022-4-15 10:59:44

本帖最后由格堂水菊于 2022-4-15 14:39 编辑

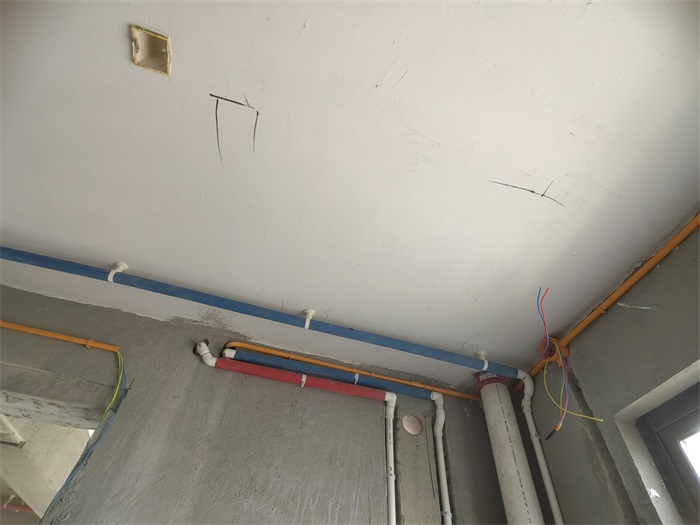

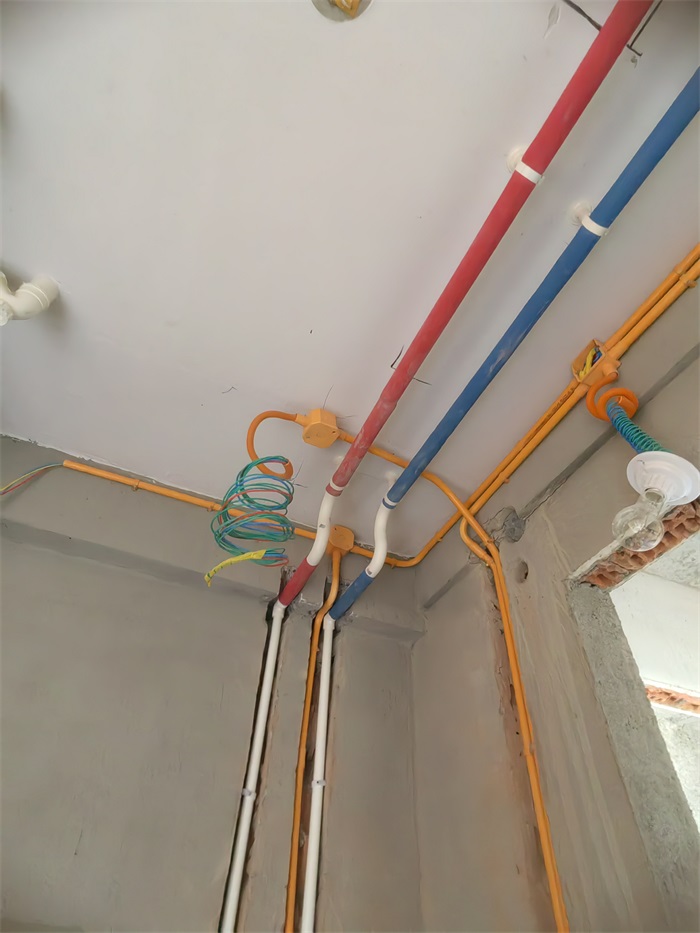

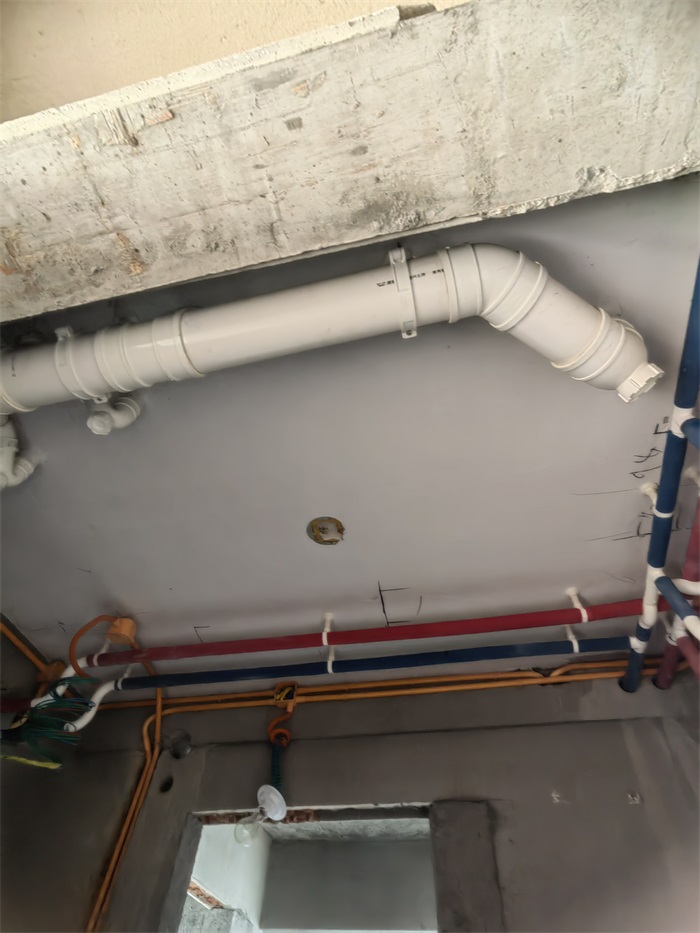

厨房水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

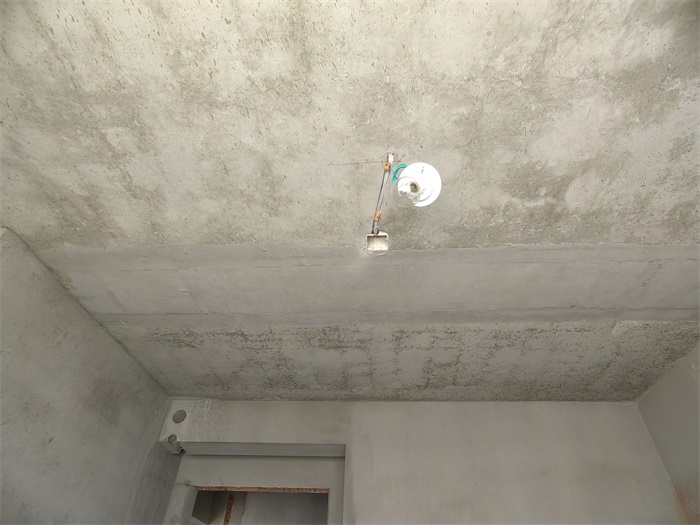

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

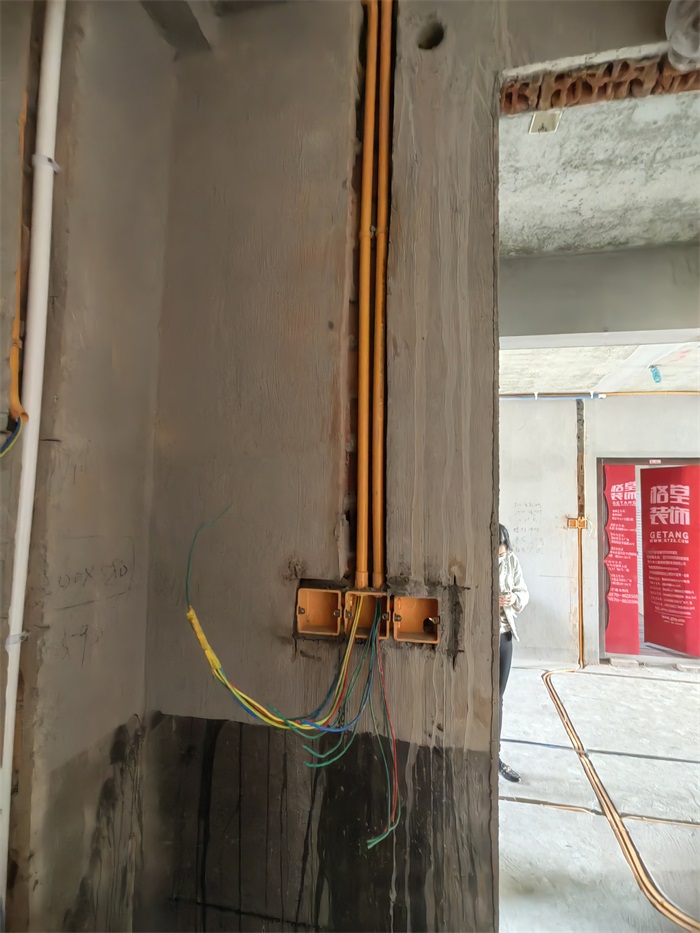

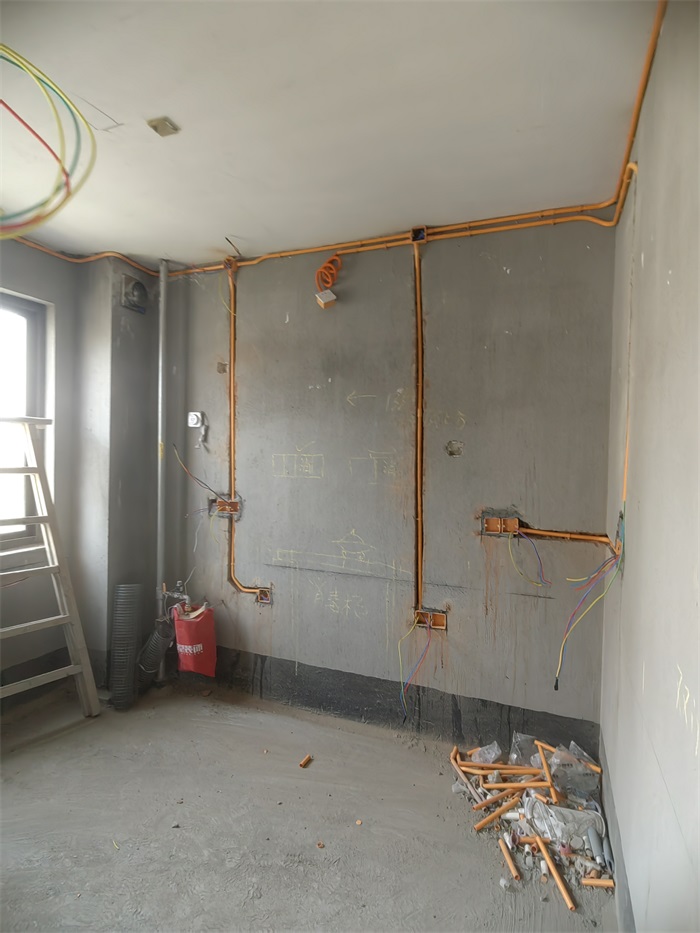

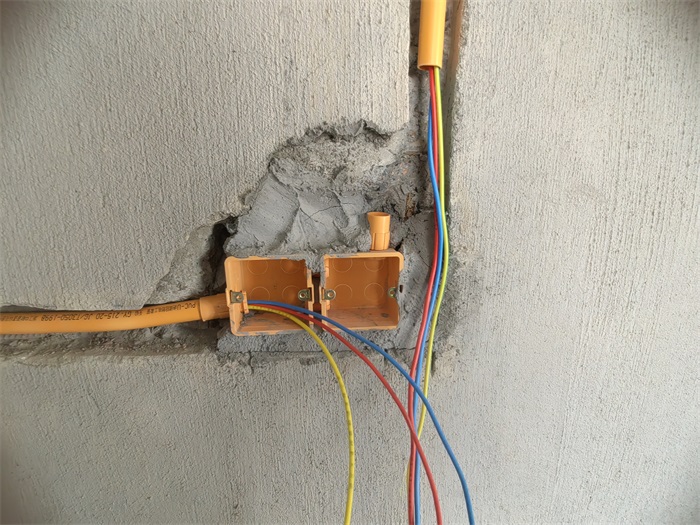

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用，同一根线管内穿线不得超过7根。

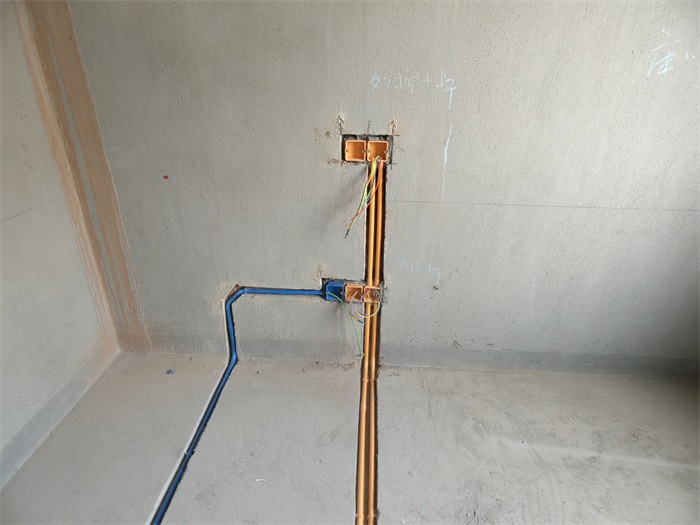

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-4-15 11:03:42

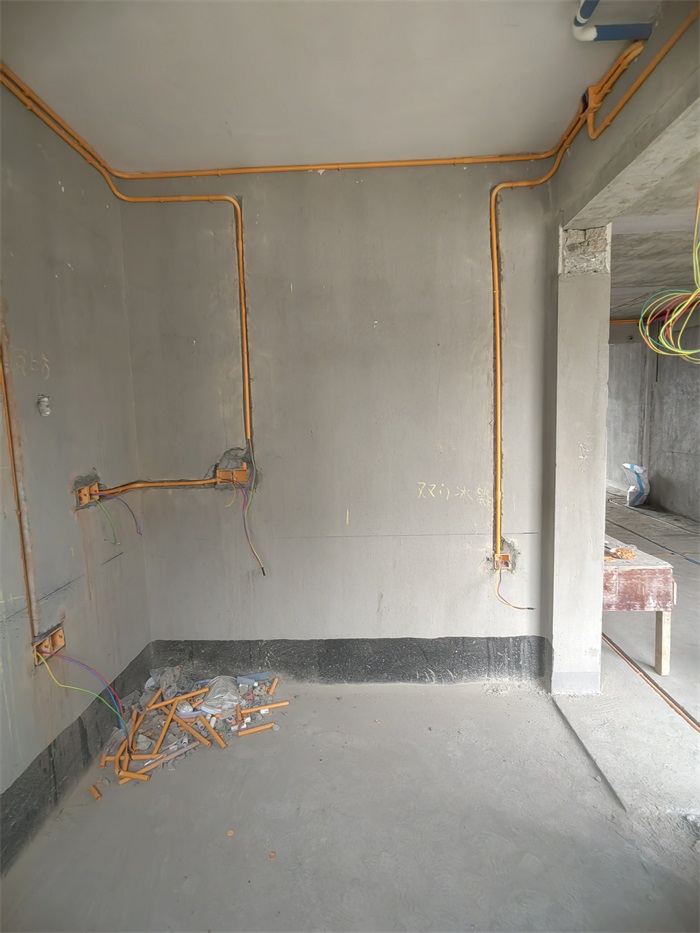

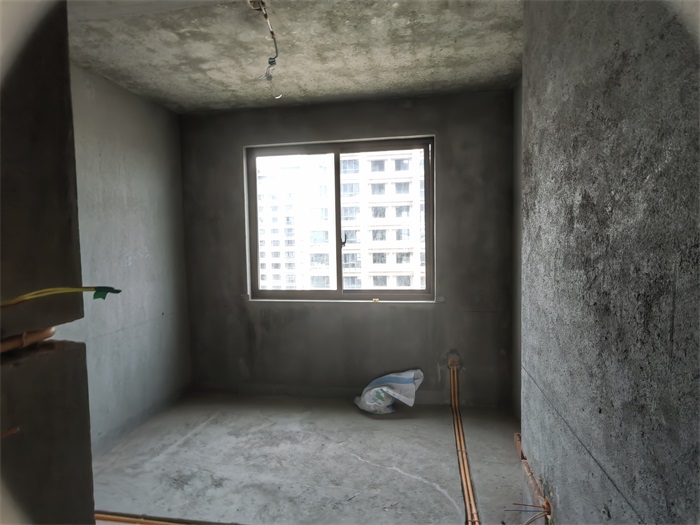

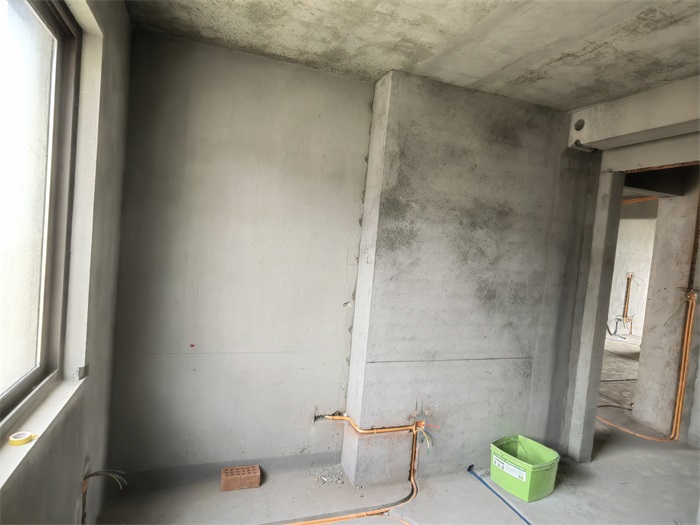

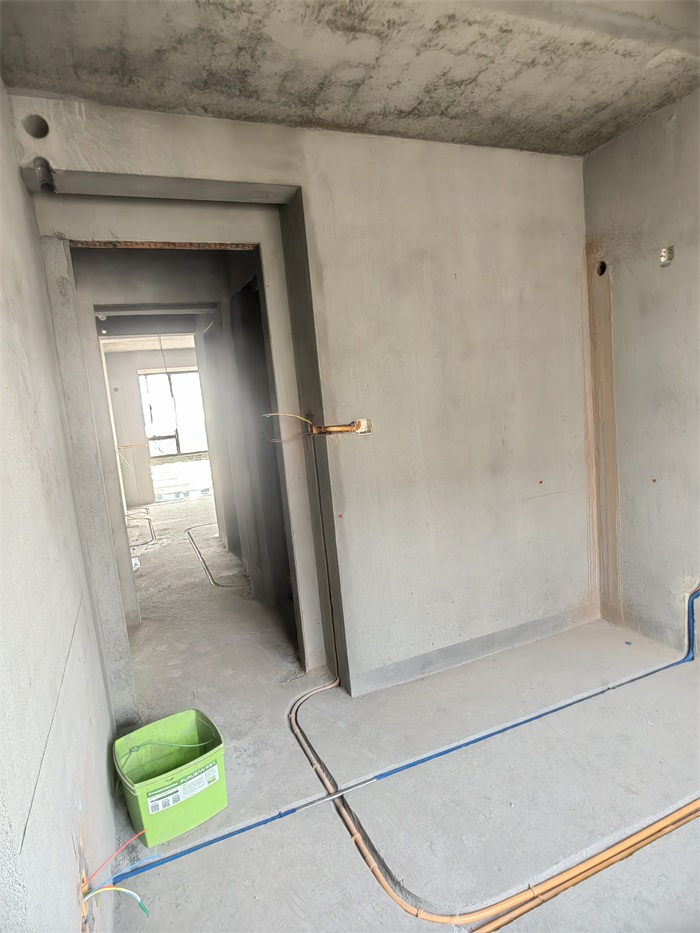

次卧墙面线管铺设平整。

发表于 2022-4-15 11:09:28

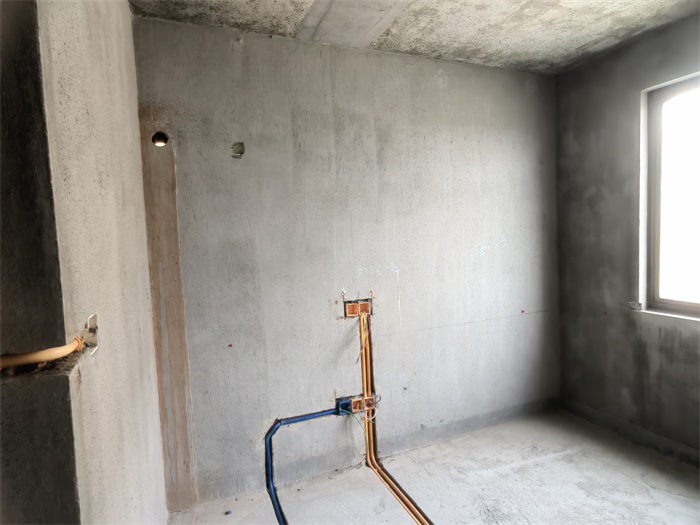

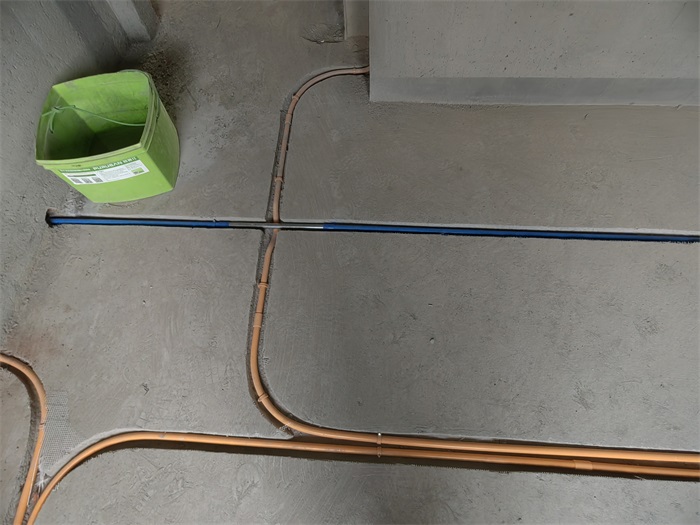

强弱电交接处用金属镀锌管交叉，防止信号干扰。

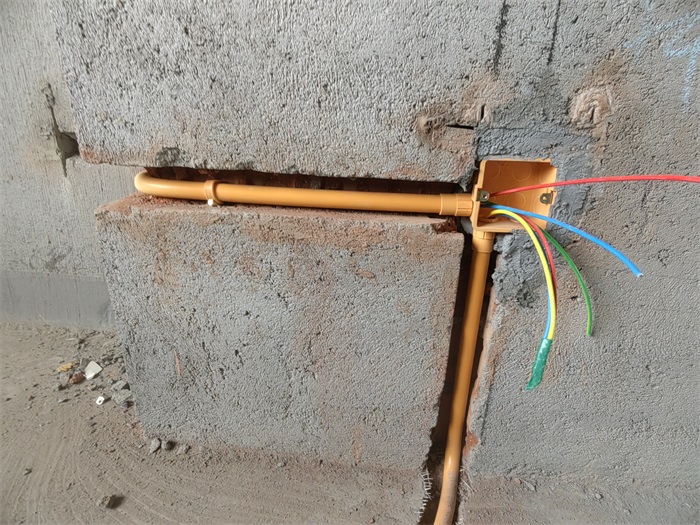

线管要加杯梳，防止电线割破，一根线管不能超过7根。

发表于 2022-4-15 11:14:03

本帖最后由格堂水菊于 2022-4-15 14:42 编辑

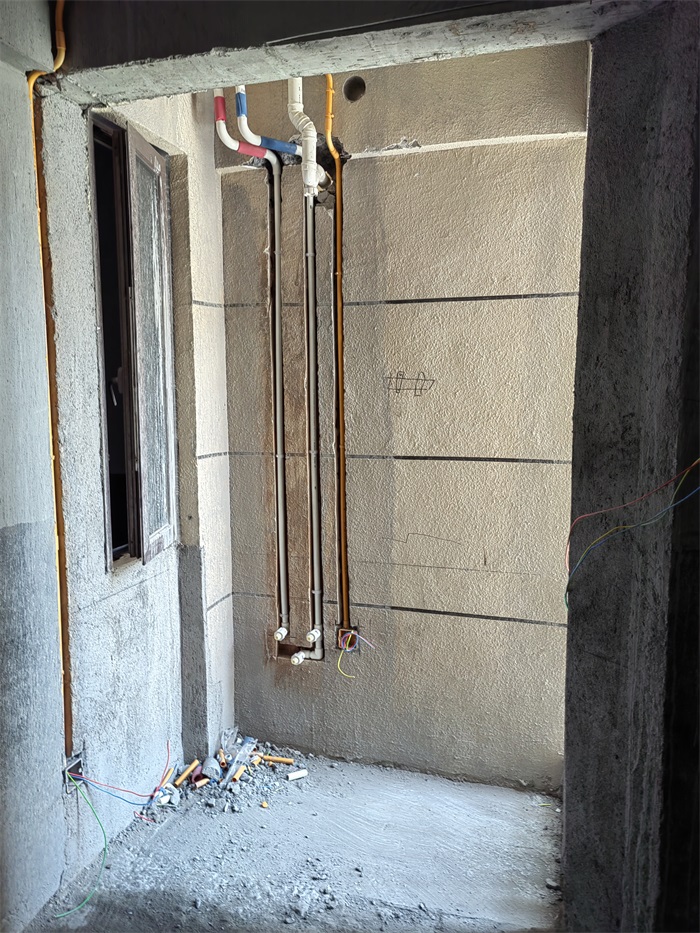

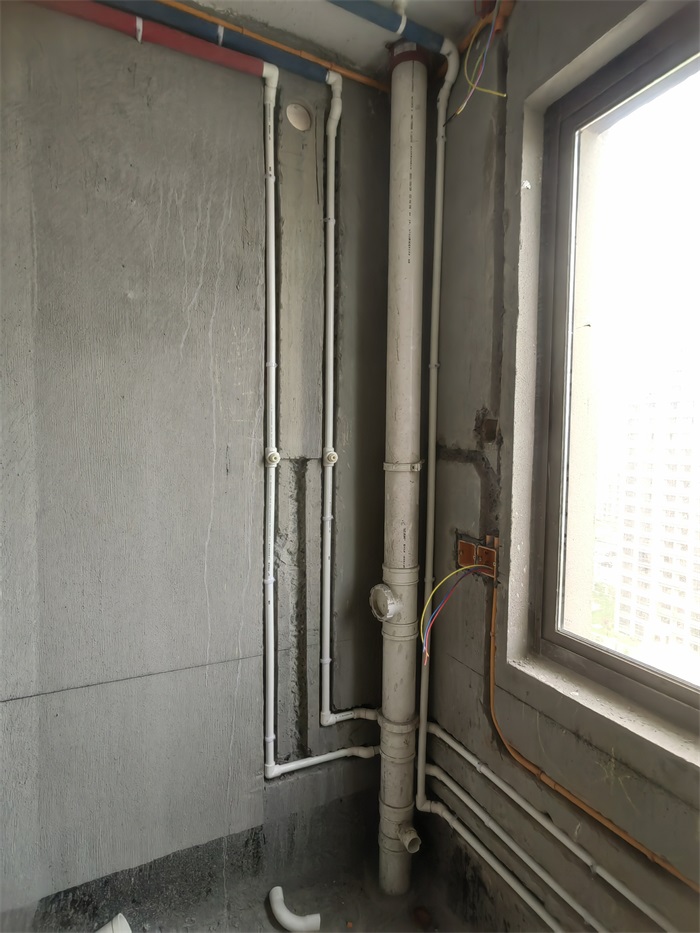

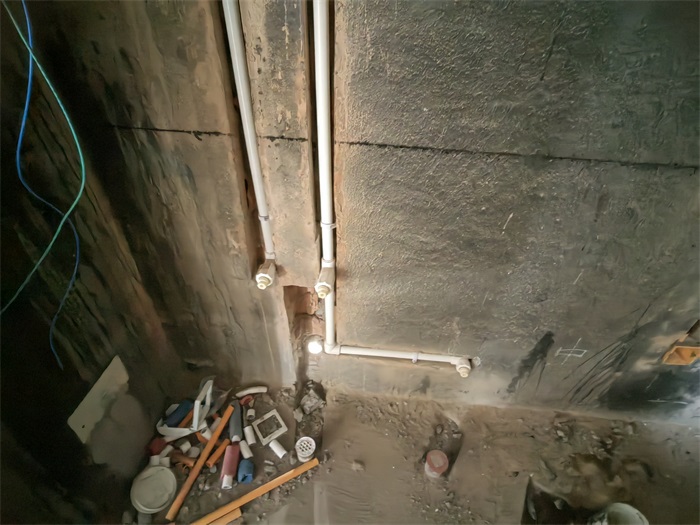

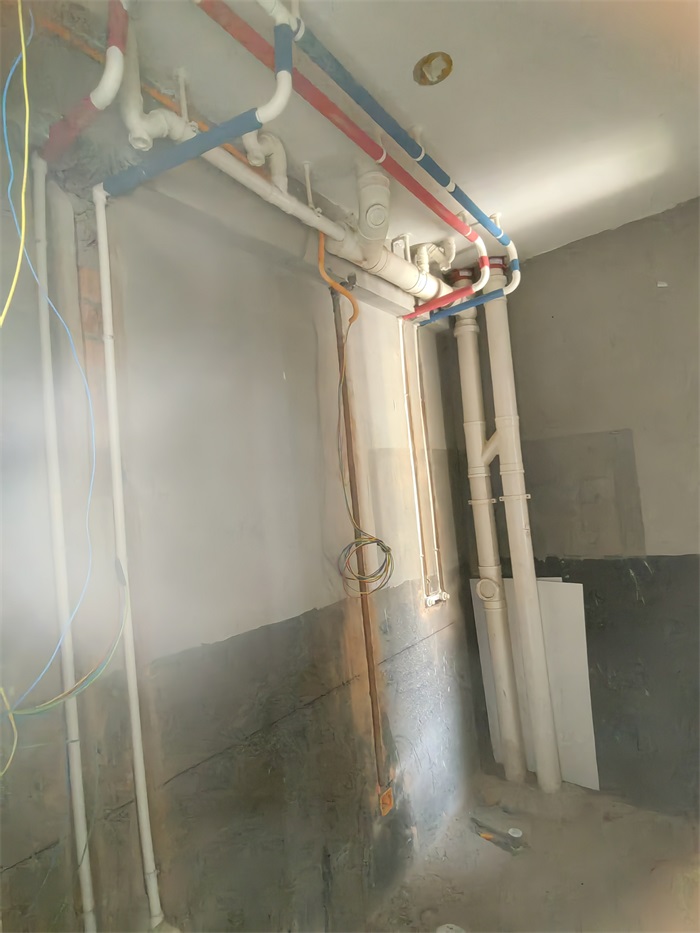

外卫墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，，冷热水管布置专业规范，左热右冷、上热下冷。

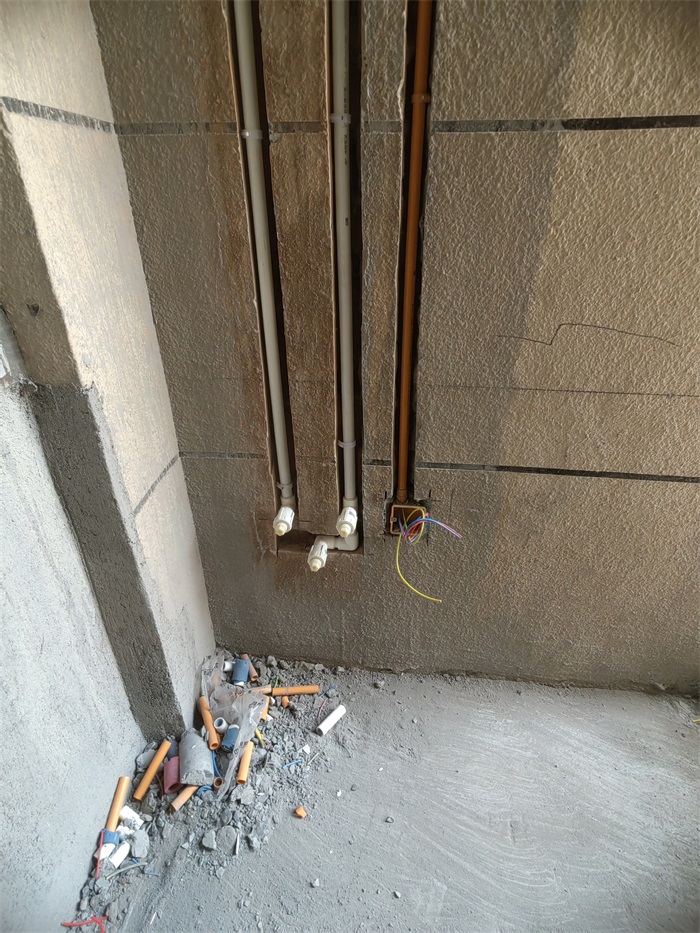

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

发表于 2022-4-15 11:19:45

本帖最后由格堂水菊于 2022-4-15 14:44 编辑

暗盒和线管交接处要加杯梳，并线接头缠绕圈数必须大于5-6圈，防止电线被拉破而出现漏电。

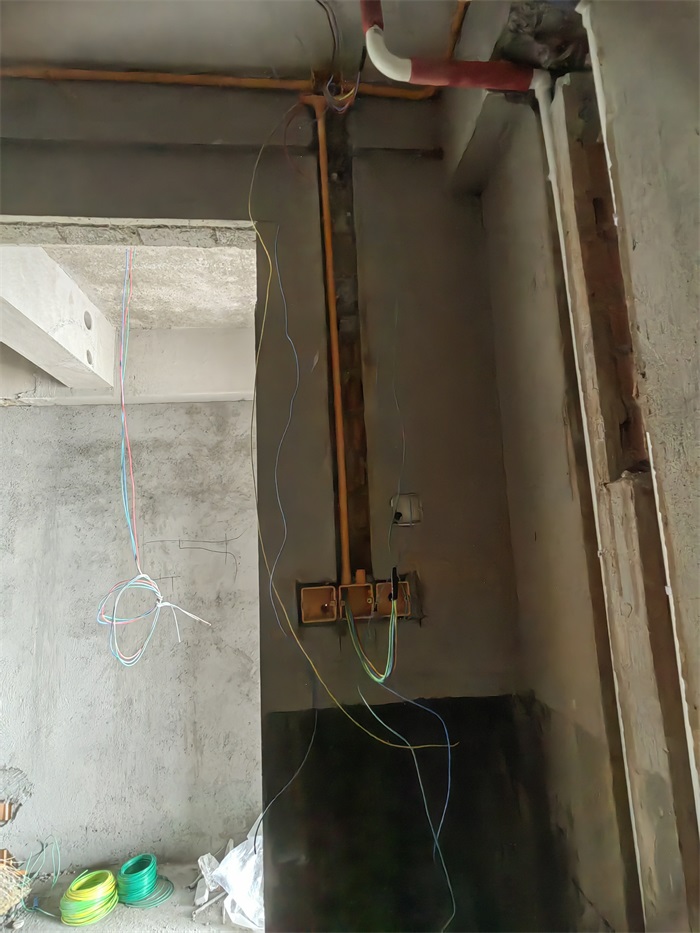

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

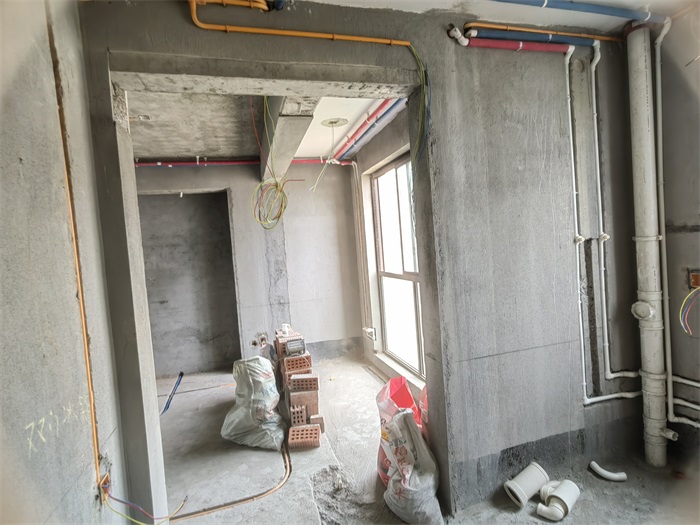

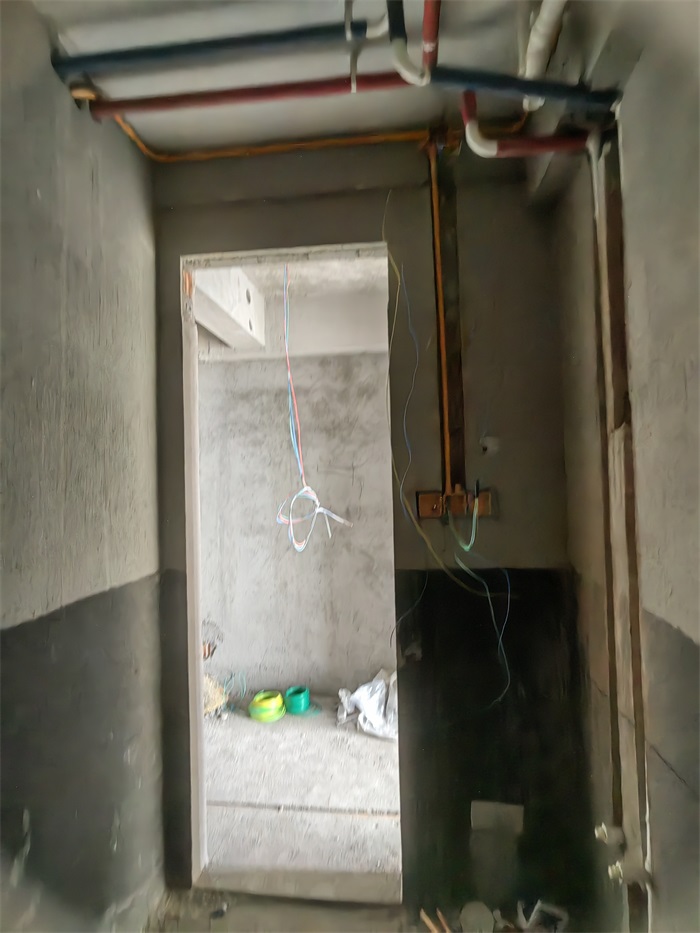

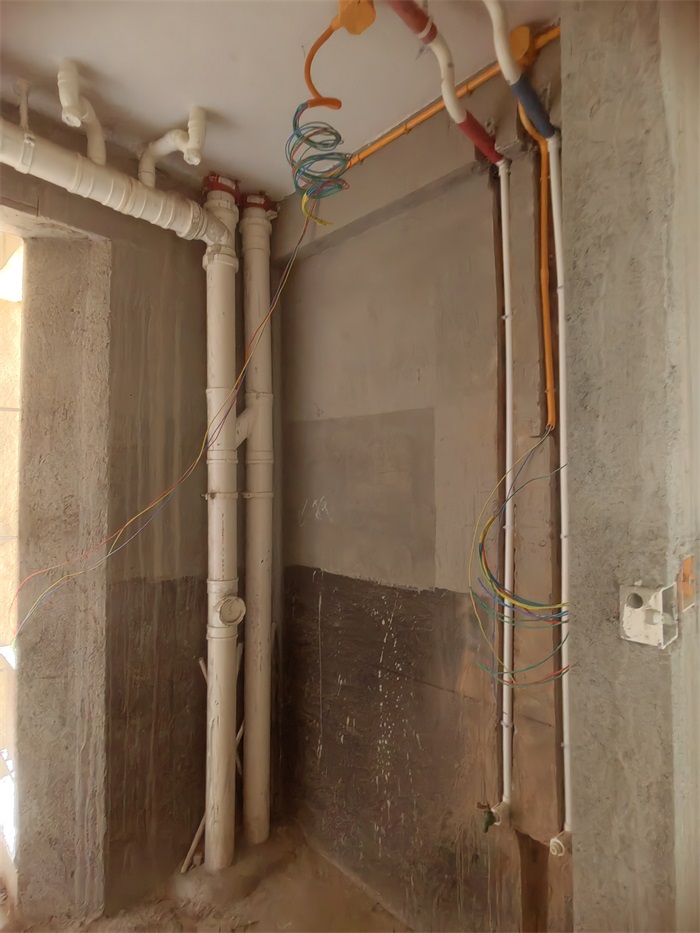

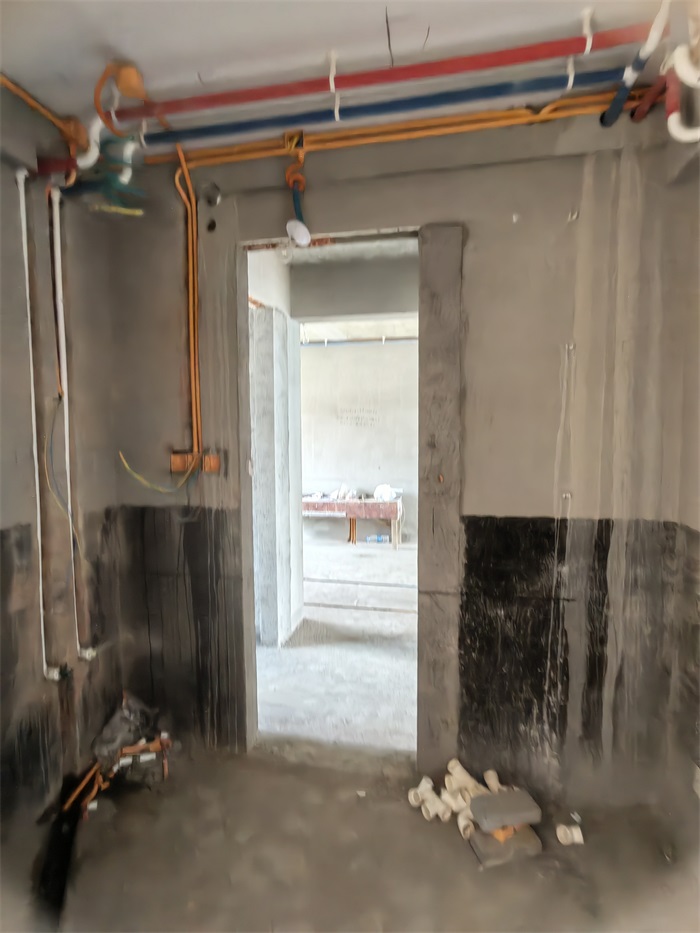

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-4-15 11:30:16

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2022-4-15 11:33:07

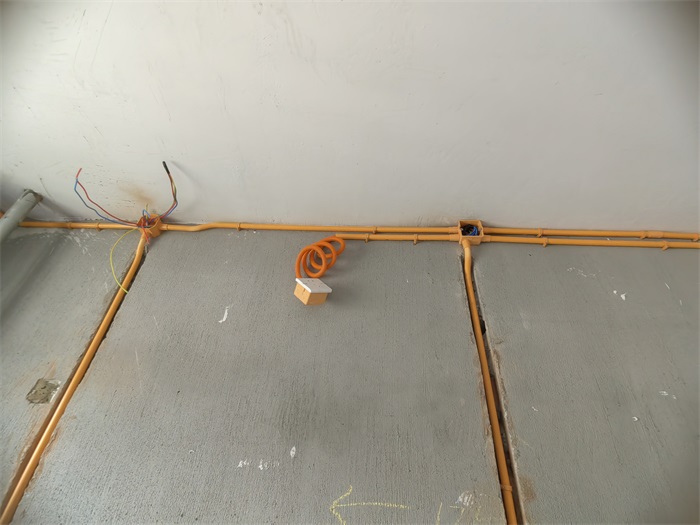

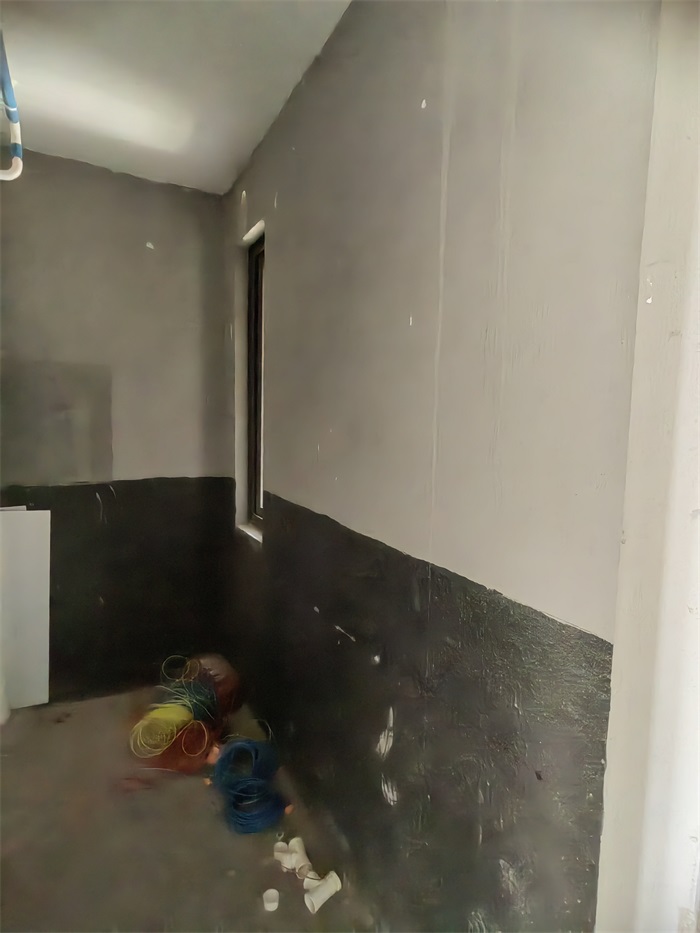

内卫线管铺设平整。

发表于 2022-4-15 11:35:29

本帖最后由格堂水菊于 2022-4-15 14:46 编辑

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

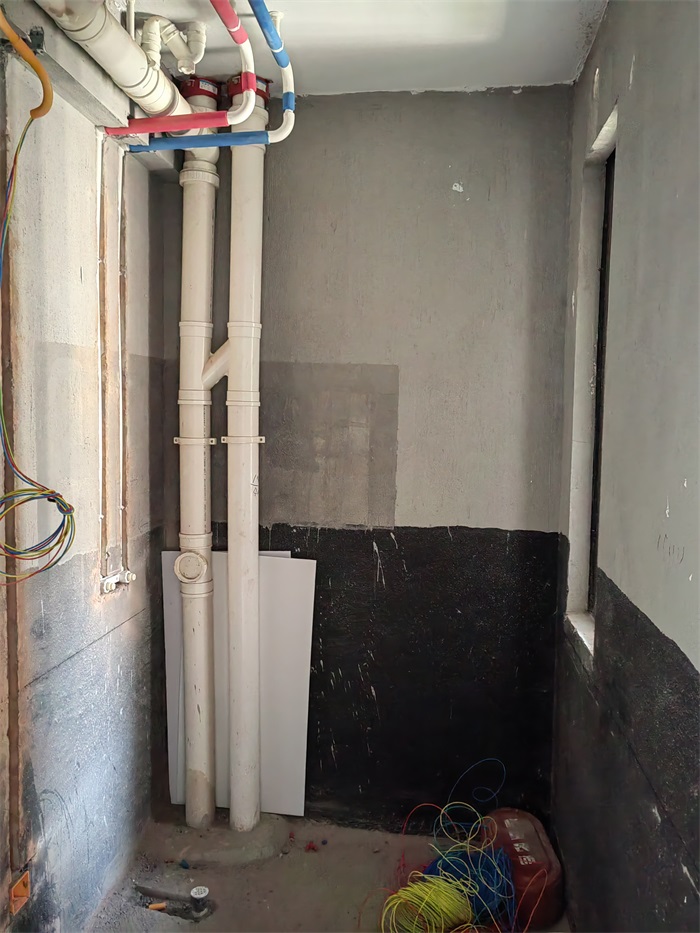

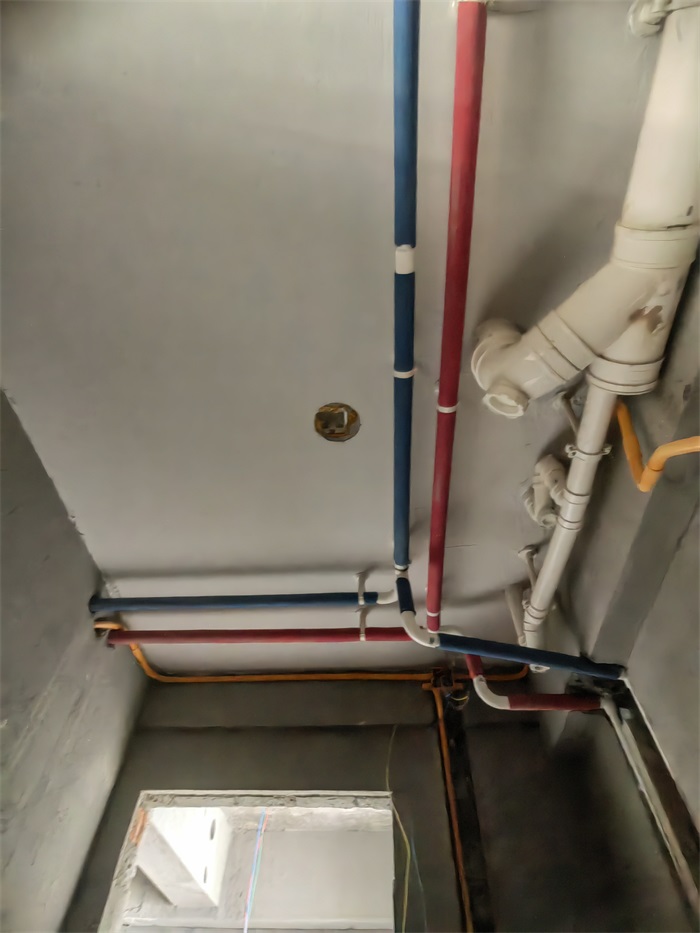

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。
