姜家山.振兴家园三区3-1-13#110㎡现代—— 寅·简

发表于 2022-4-14 17:31:09

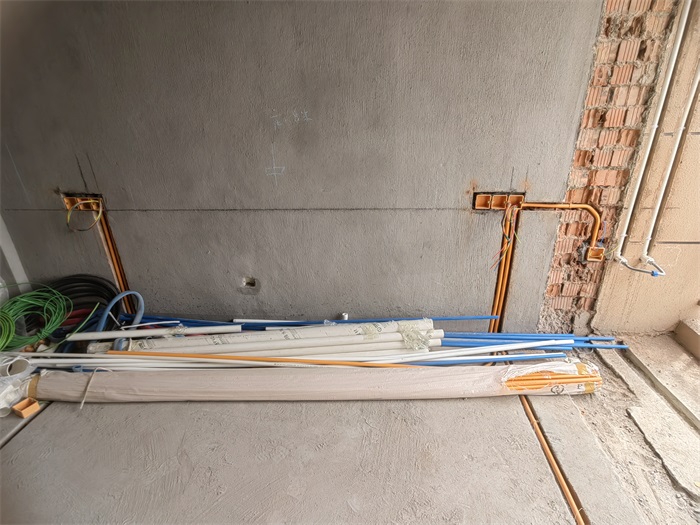

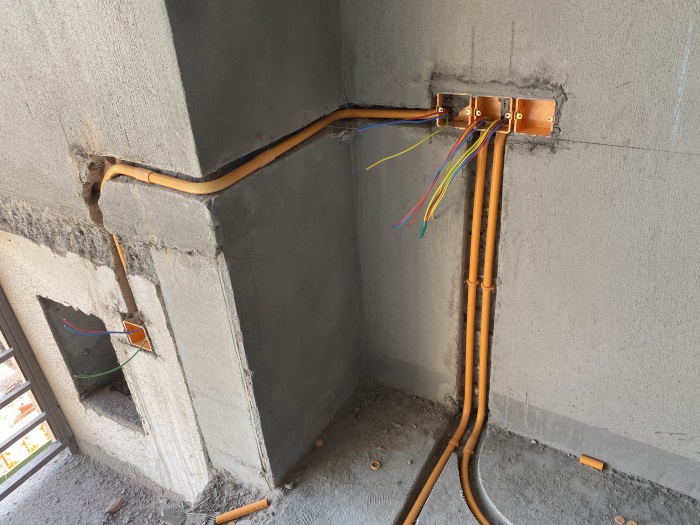

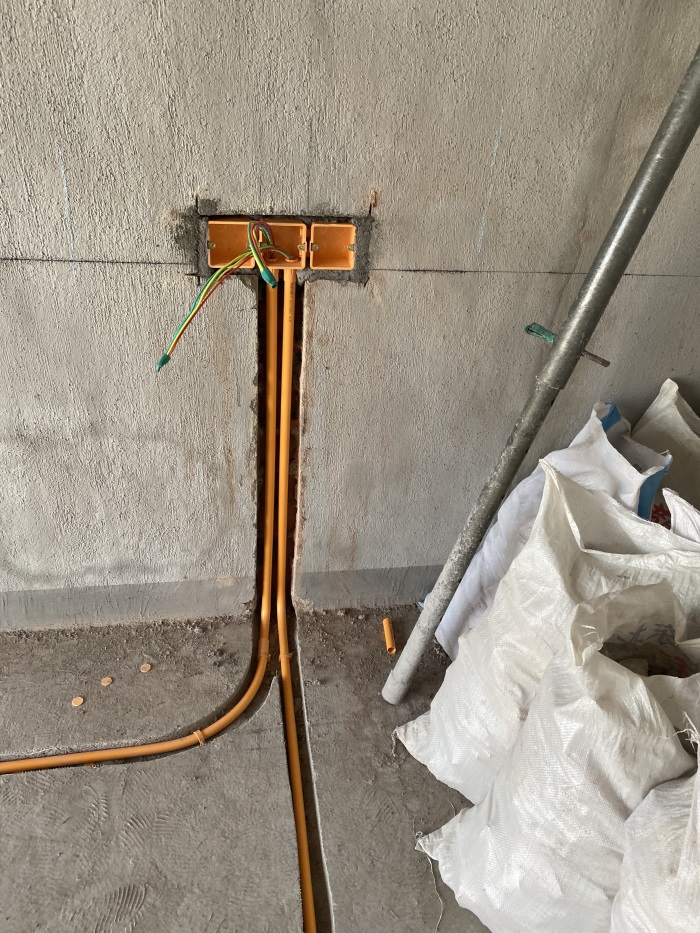

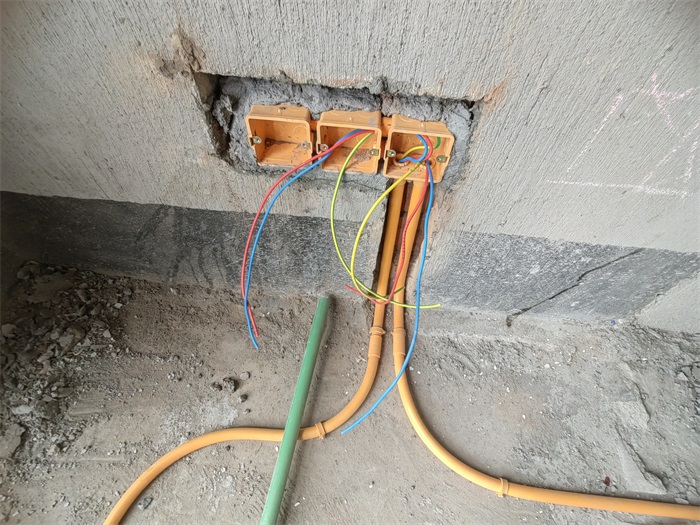

主卧墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-4-15 10:04:47

本帖最后由格堂水菊于 2022-4-15 14:19 编辑

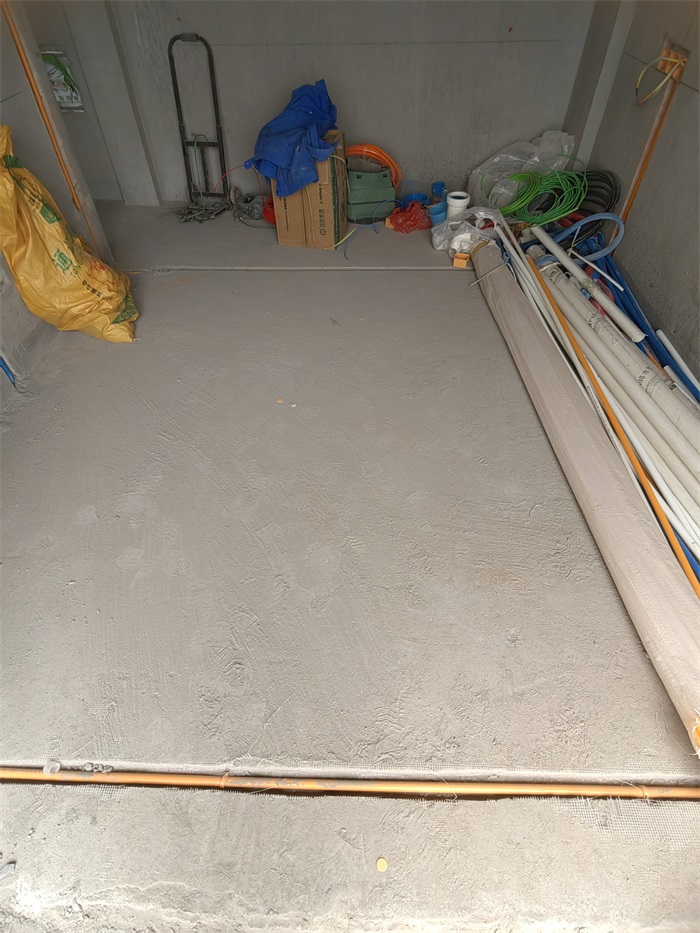

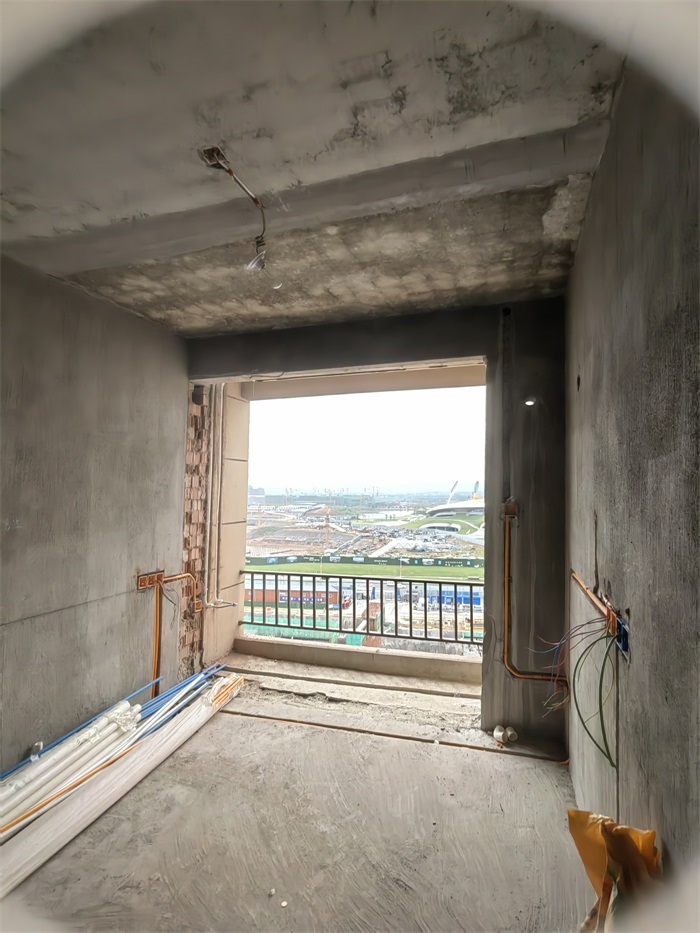

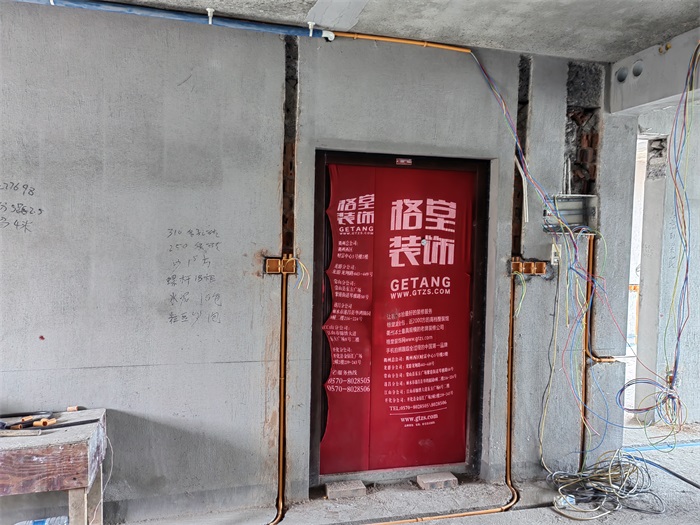

门厅墙面和地面水管铺设平整。

发表于 2022-4-15 10:08:54

本帖最后由格堂水菊于 2022-4-15 14:25 编辑

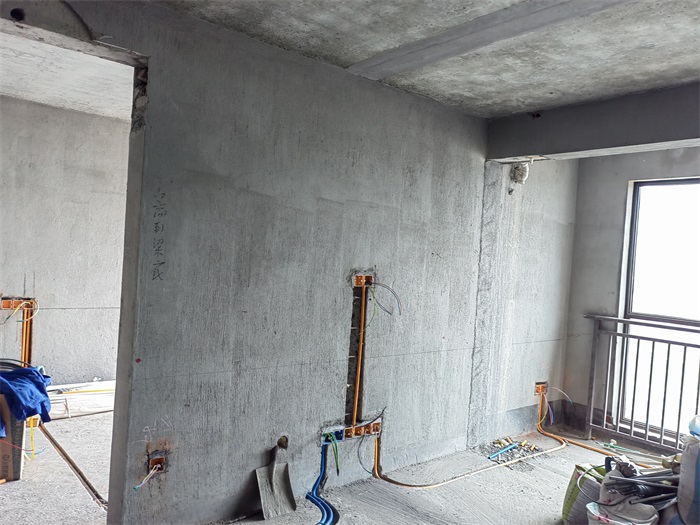

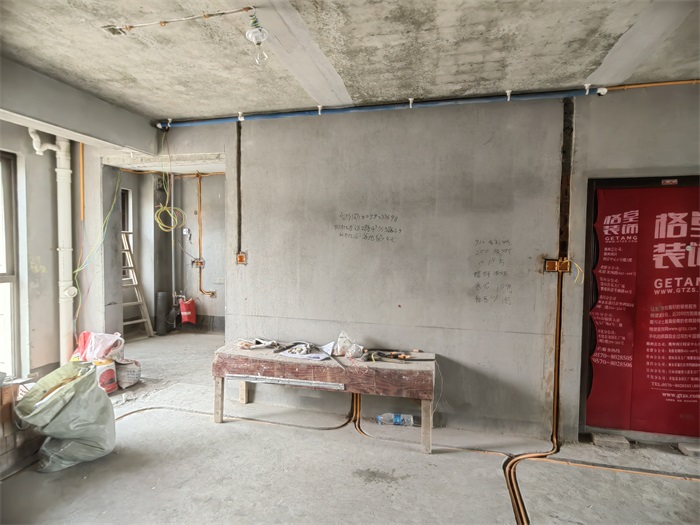

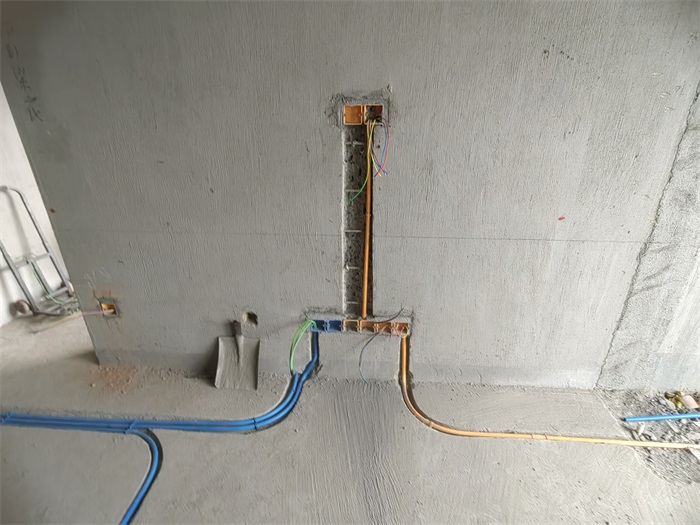

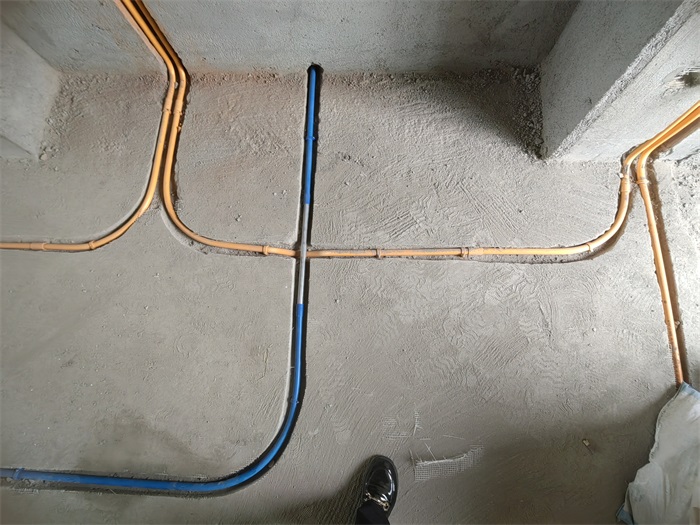

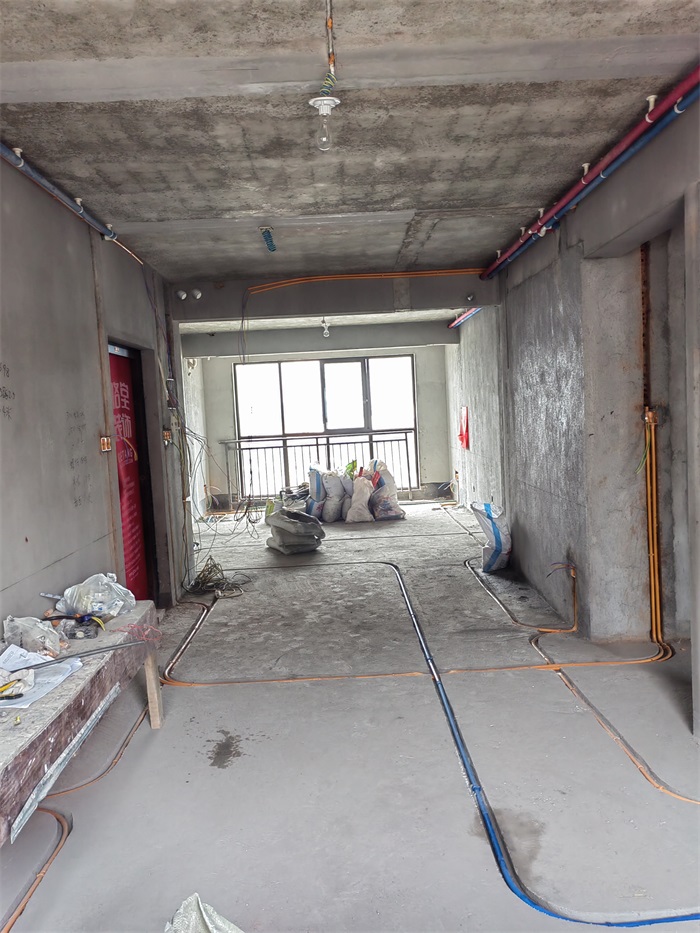

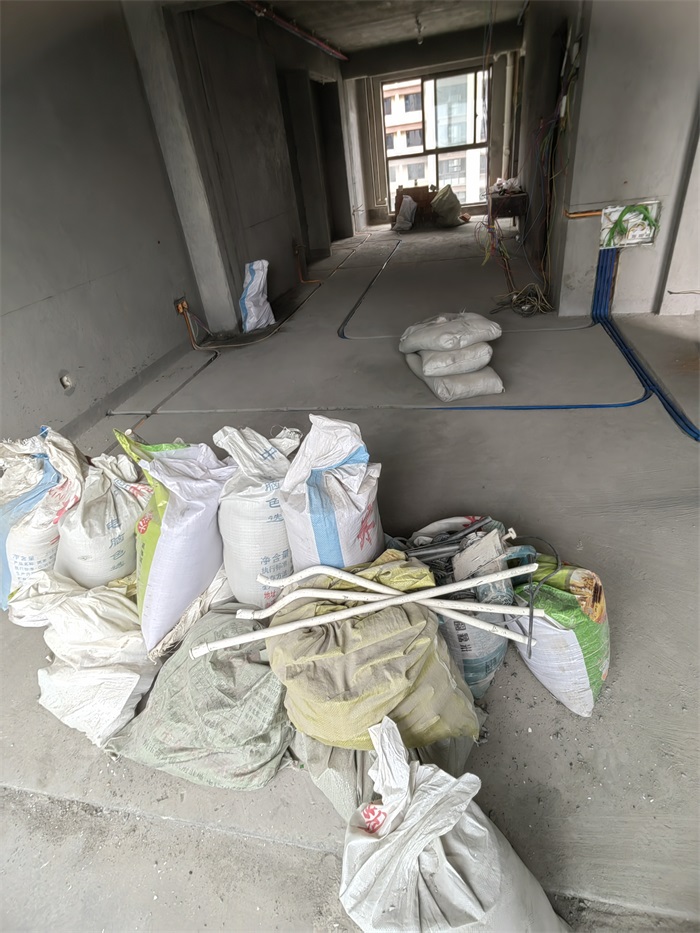

客厅墙面，地面水电线管铺设平整。

强弱电线距离30厘米以上，防止线盒信号干扰！

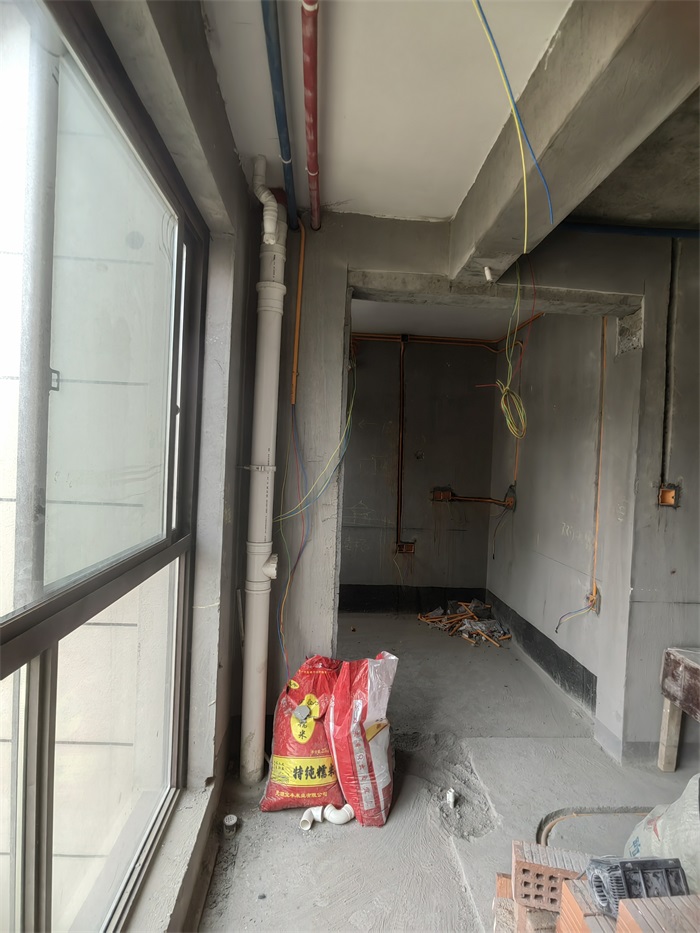

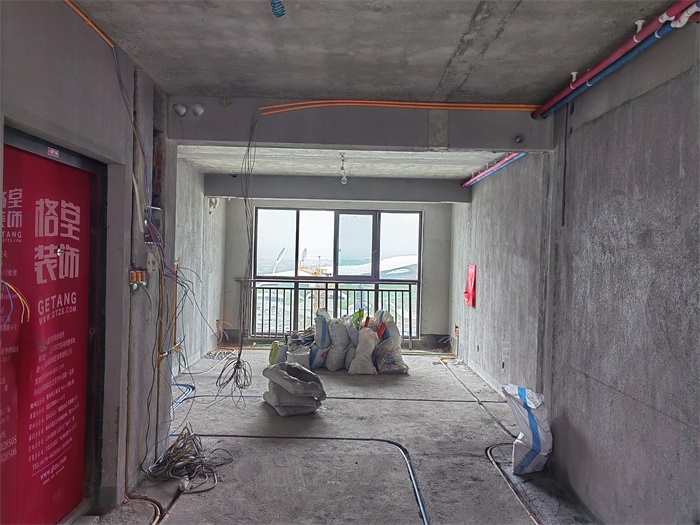

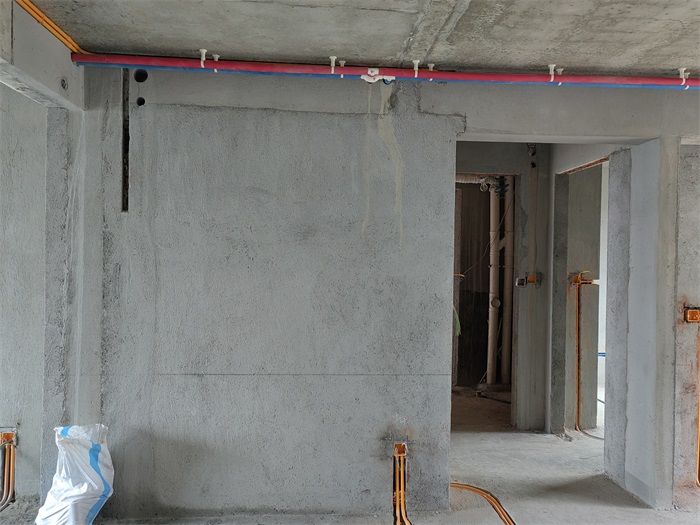

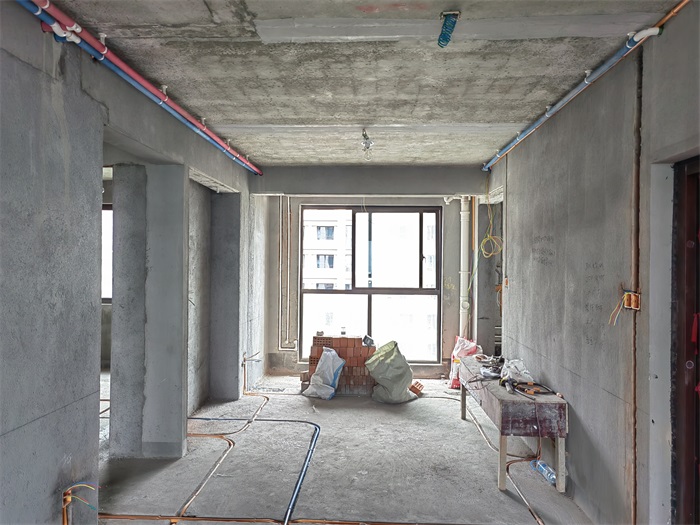

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-4-15 10:14:08

本帖最后由格堂水菊于 2022-4-15 14:23 编辑

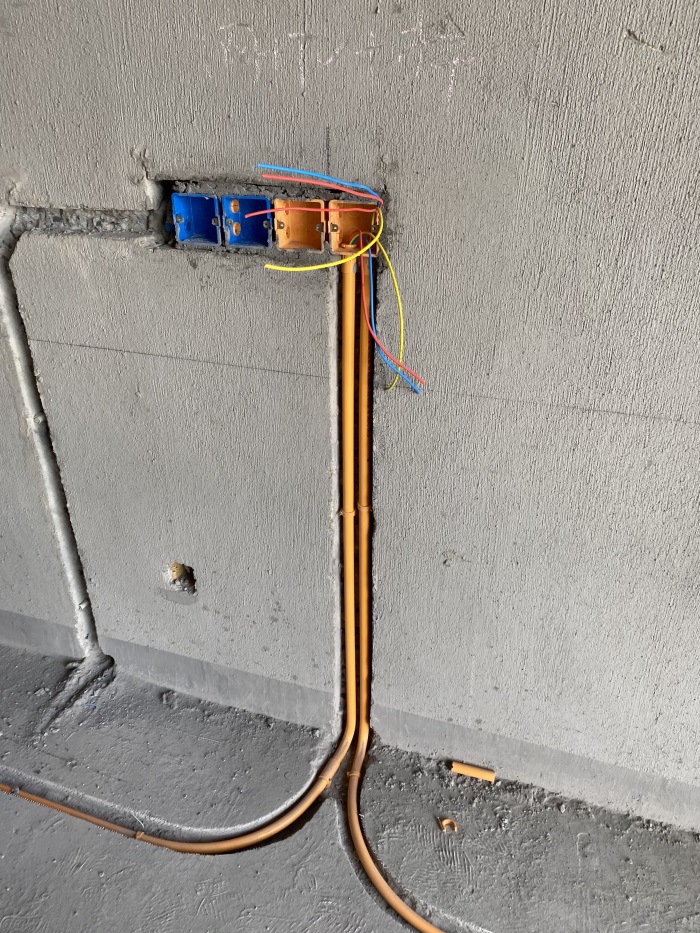

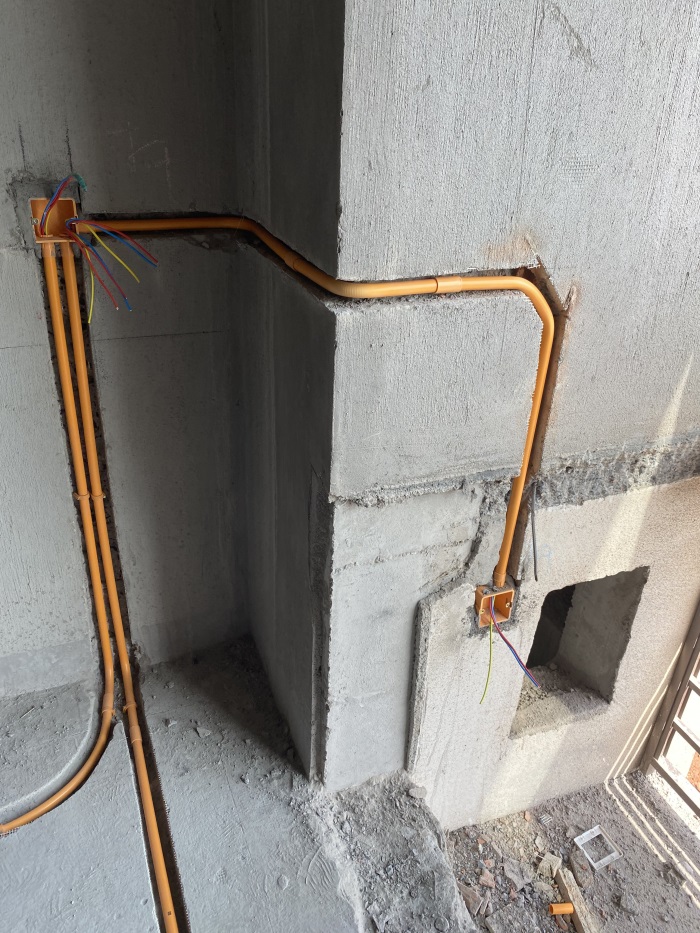

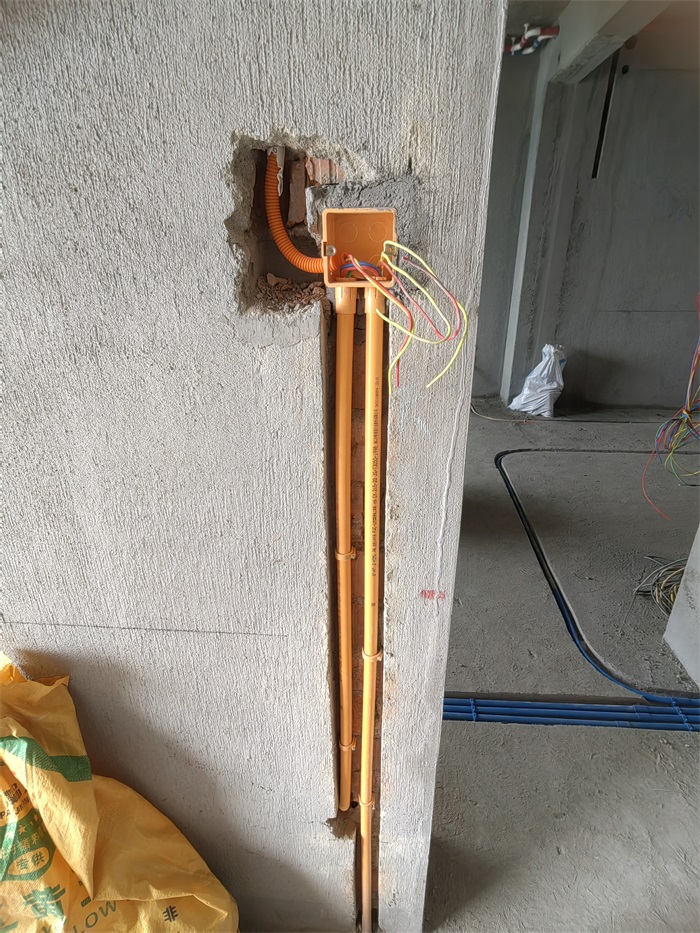

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

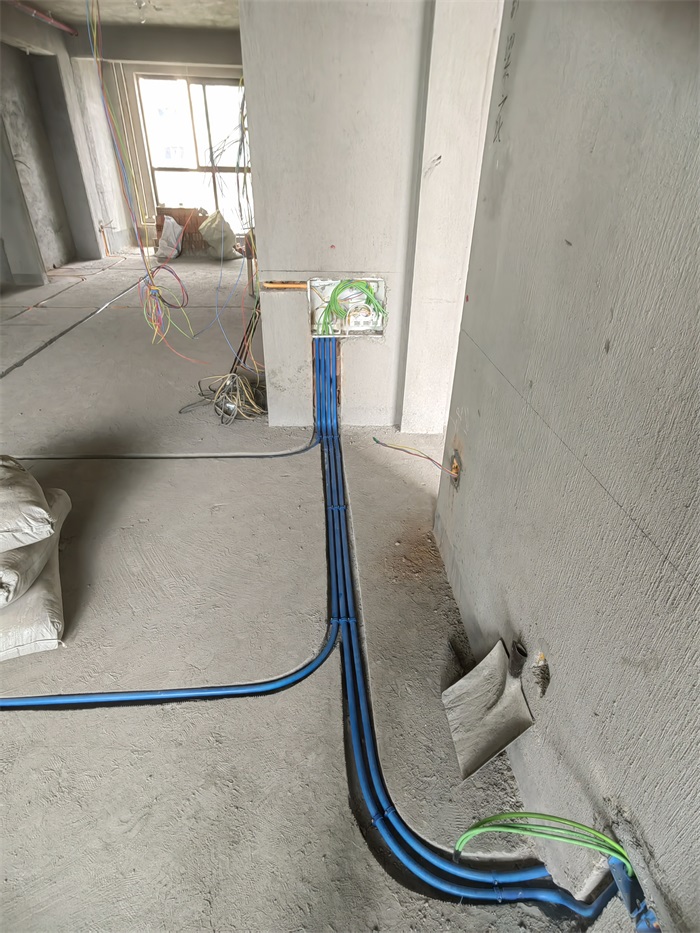

网络电线和电视线管铺设平整。

发表于 2022-4-15 10:18:20

本帖最后由格堂水菊于 2022-4-15 14:27 编辑

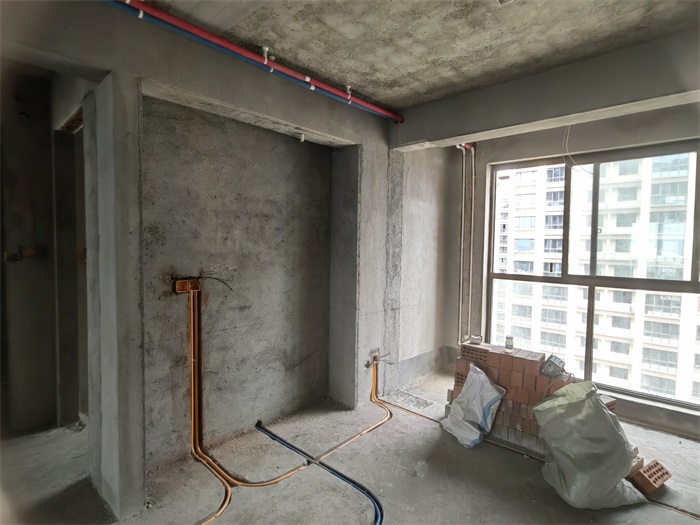

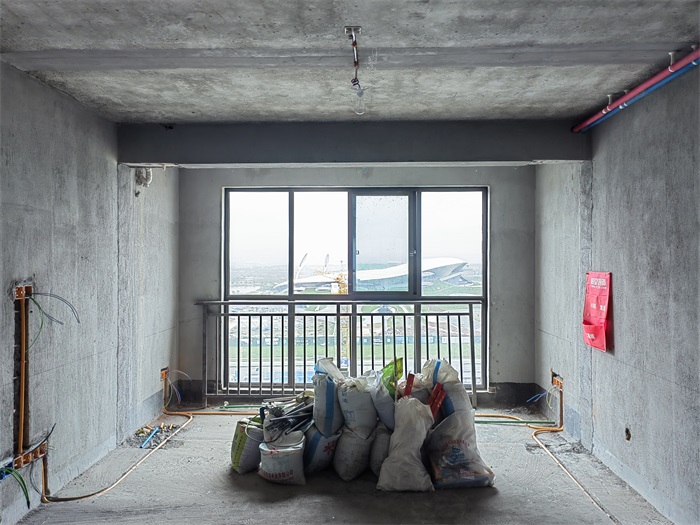

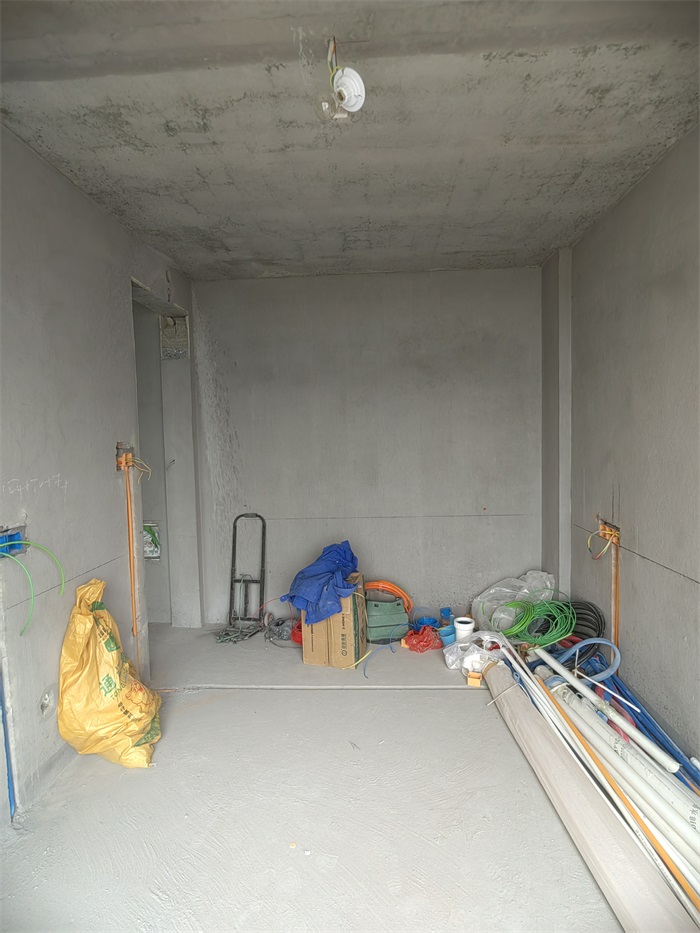

次卧墙面，地面线管铺设平整。

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-4-15 10:29:14

本帖最后由格堂水菊于 2022-4-15 14:30 编辑

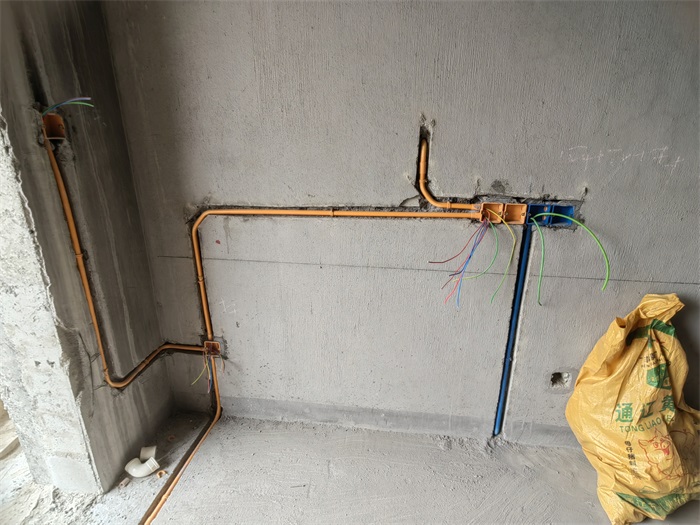

次卧墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

同一房间内插座，开关水平高低不得大于5毫米，并排在一起的开关，插座必须保持横平竖直，必须要接电线。插座内左零右火，上接地直.

发表于 2022-4-15 10:34:20

本帖最后由格堂水菊于 2022-4-15 14:32 编辑

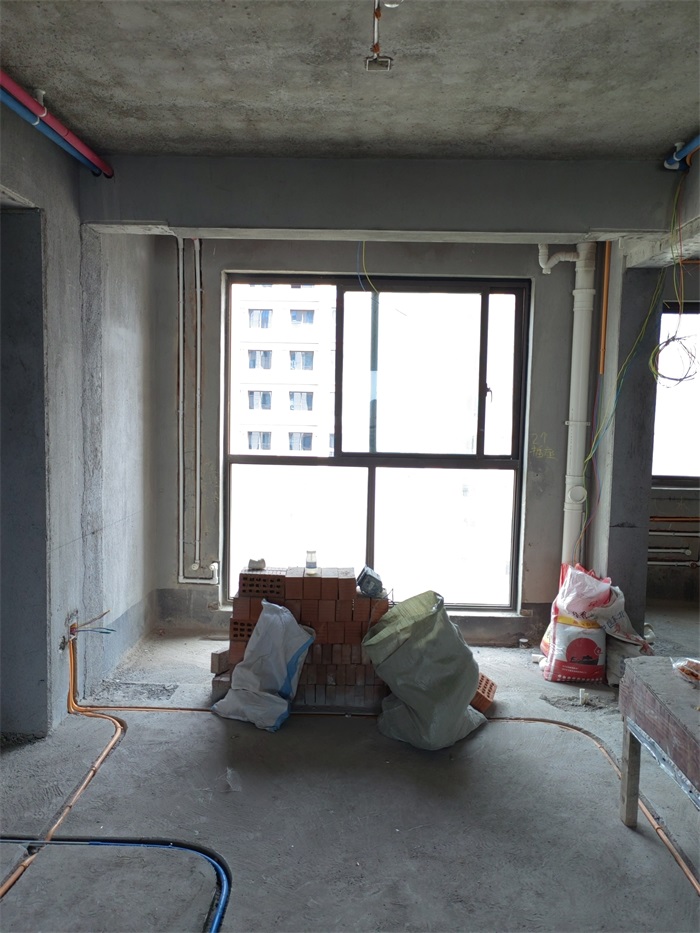

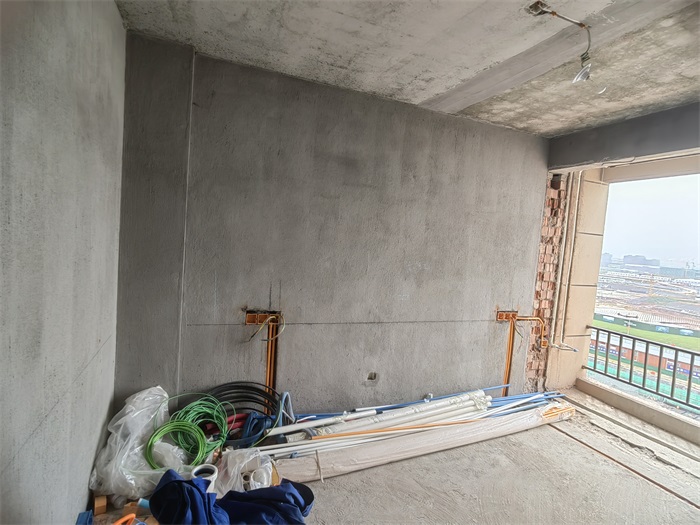

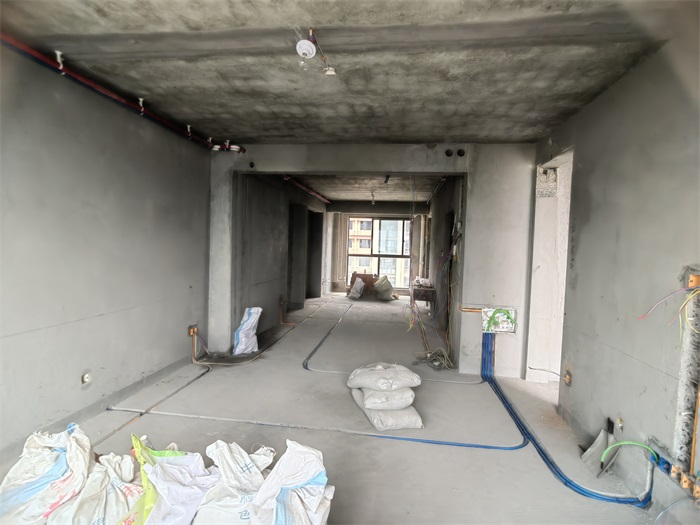

餐厅墙面线管铺设平整。

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

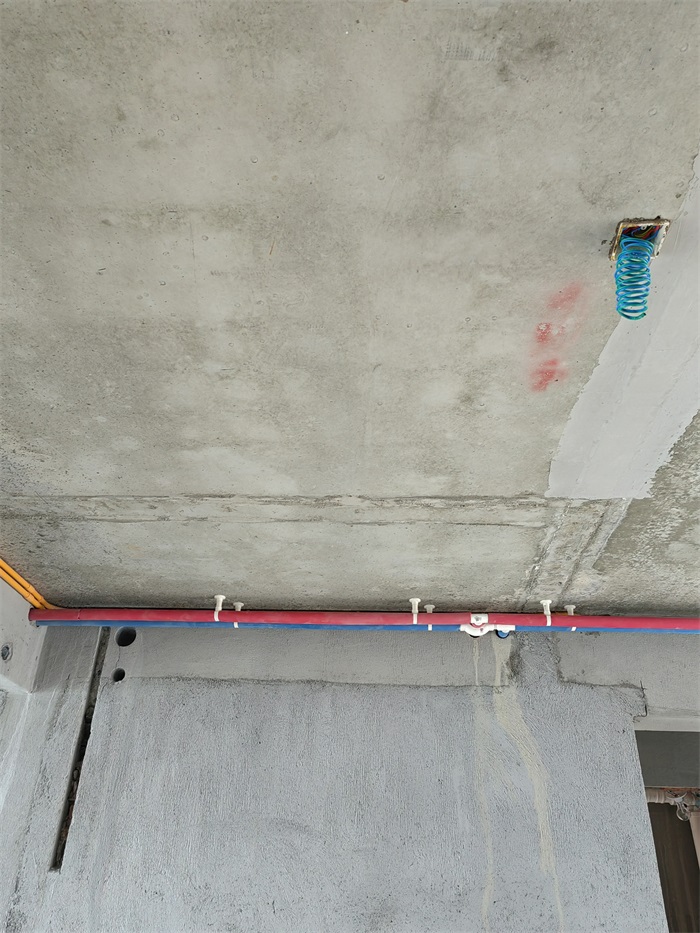

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-4-15 10:39:15

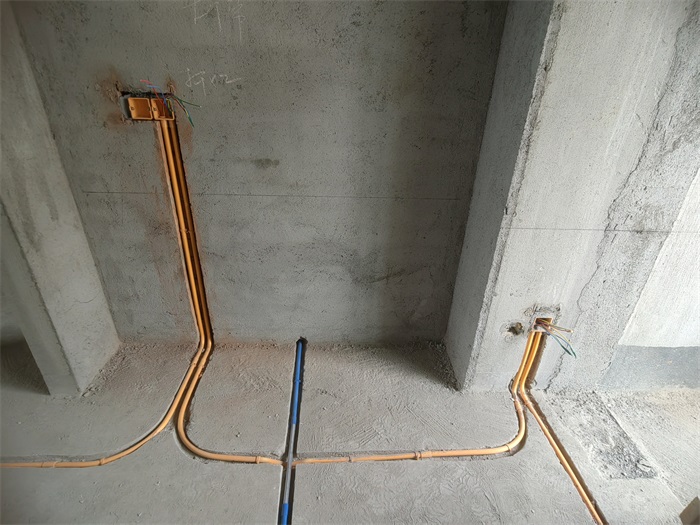

墙面布线穿管必须横平竖直，同一根线管内穿线不得超过7根。

强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2022-4-15 10:42:33

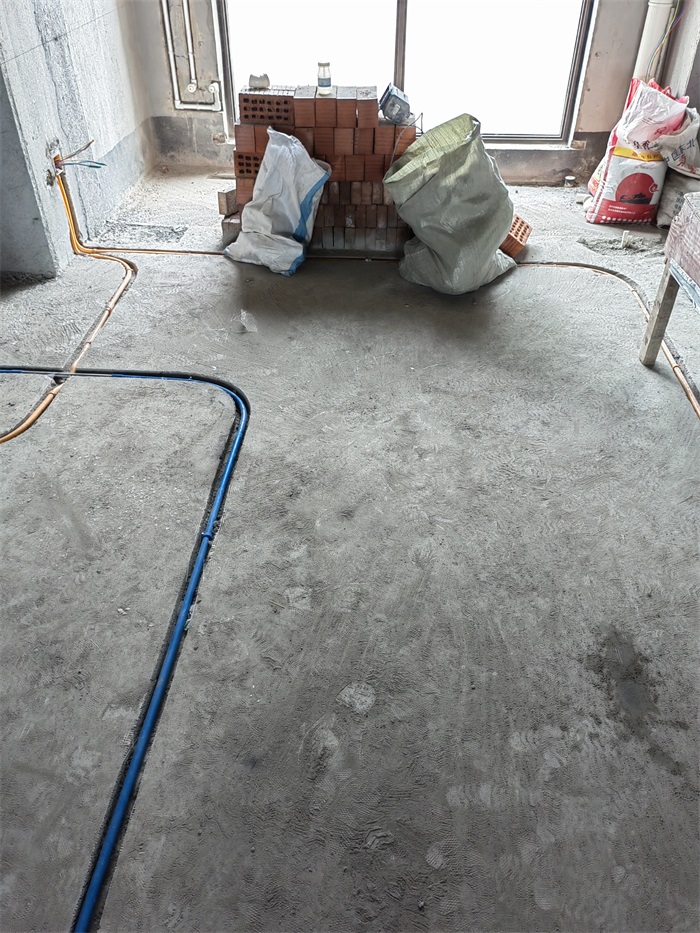

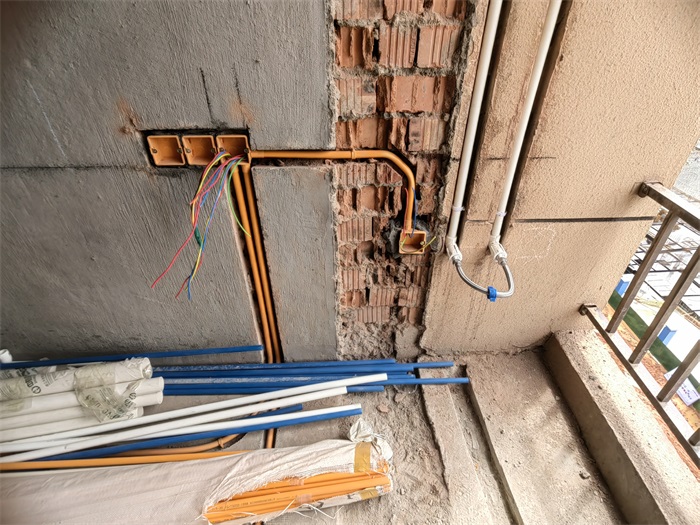

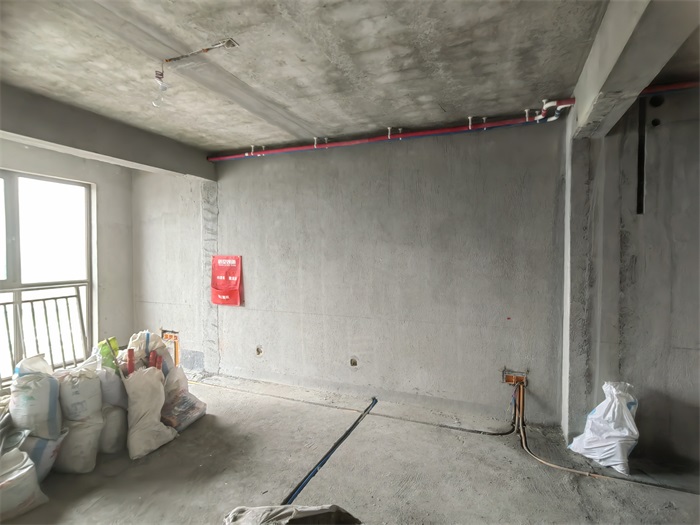

餐厅阳台线管铺设平整。

发表于 2022-4-15 10:44:06

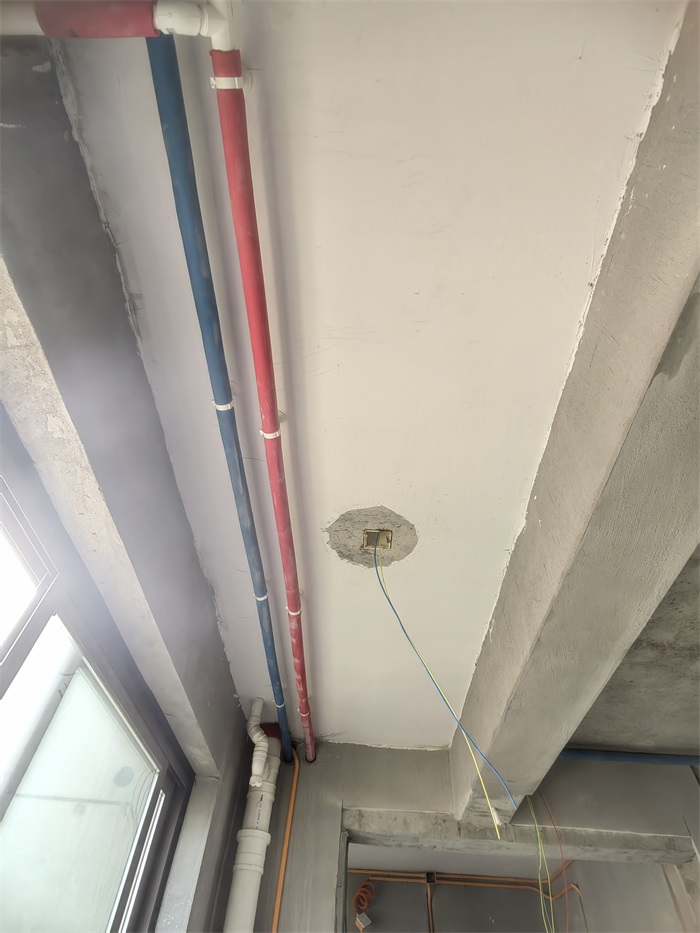

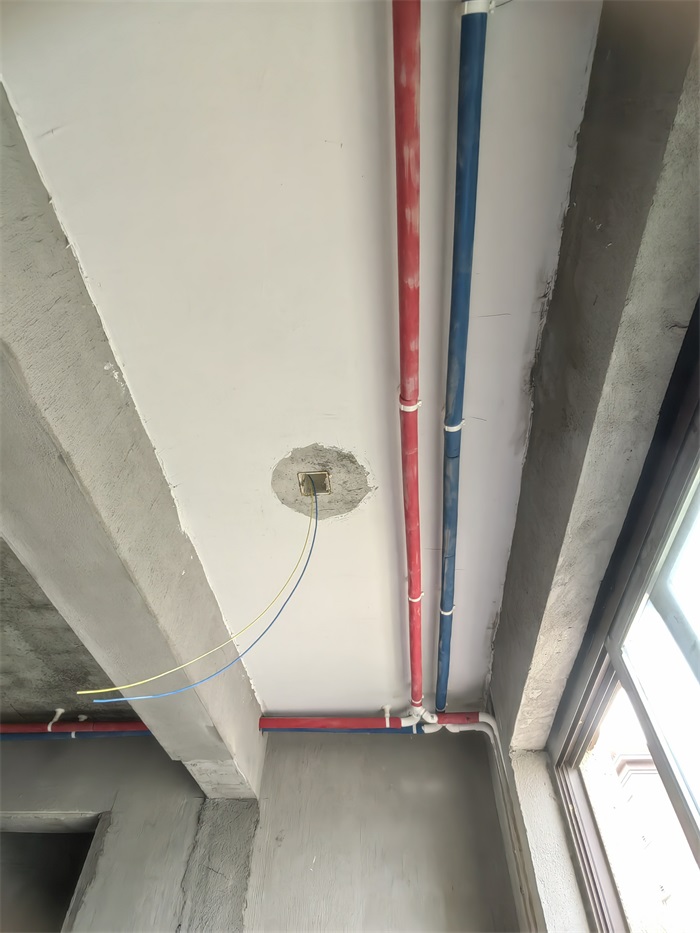

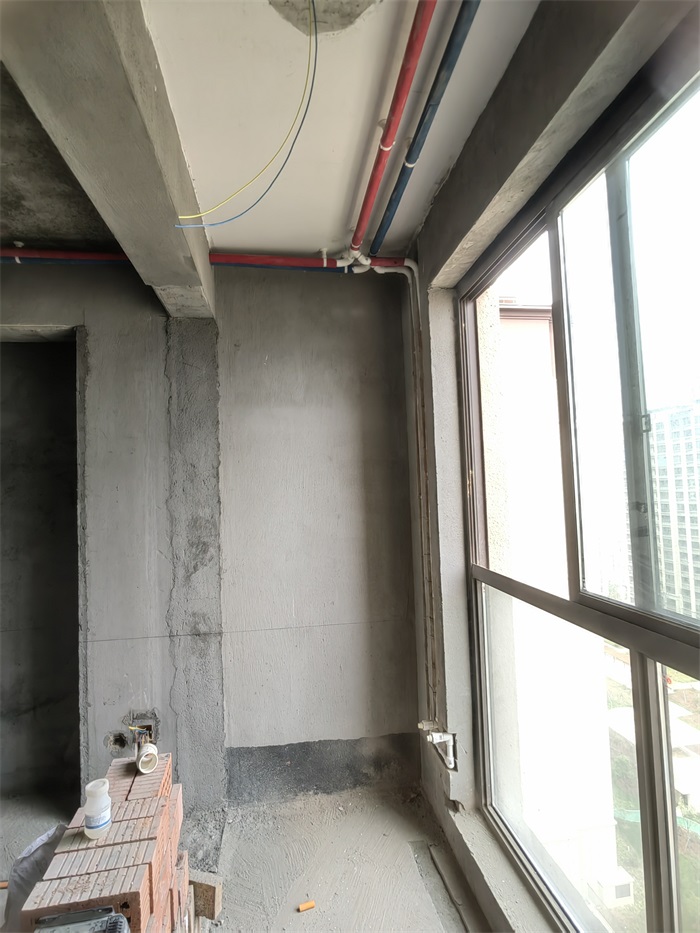

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉、热水用红色保温棉，水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！
