姜家山.振兴家园三区3-1-13#110㎡现代—— 寅·简

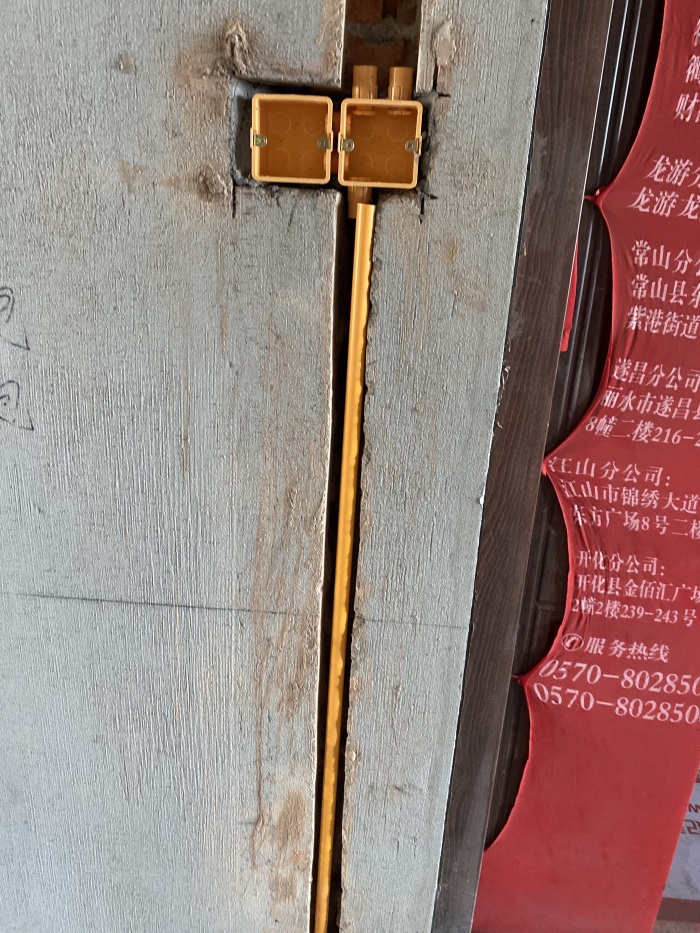

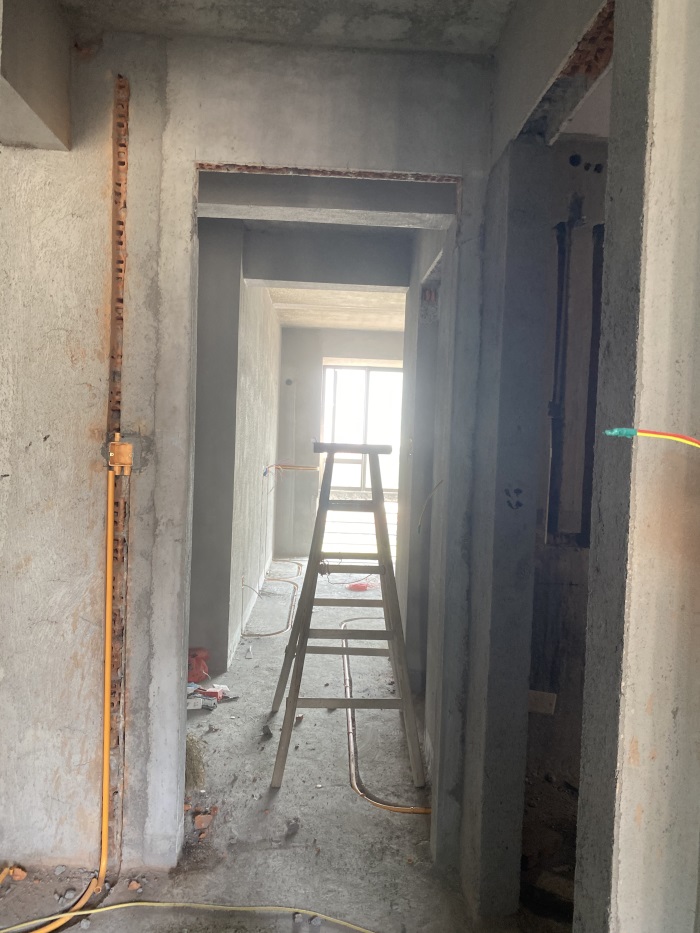

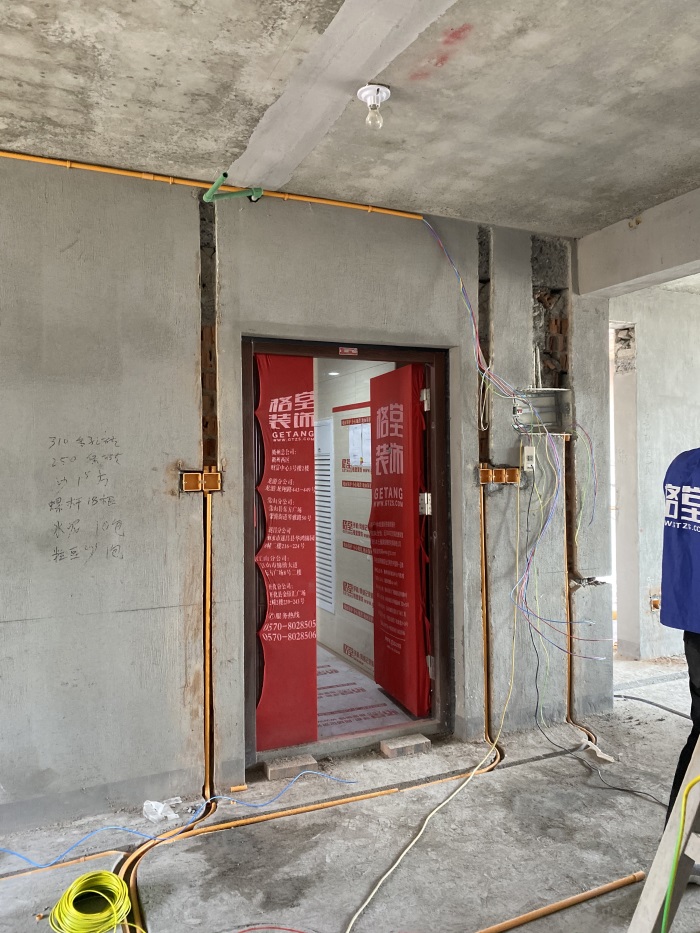

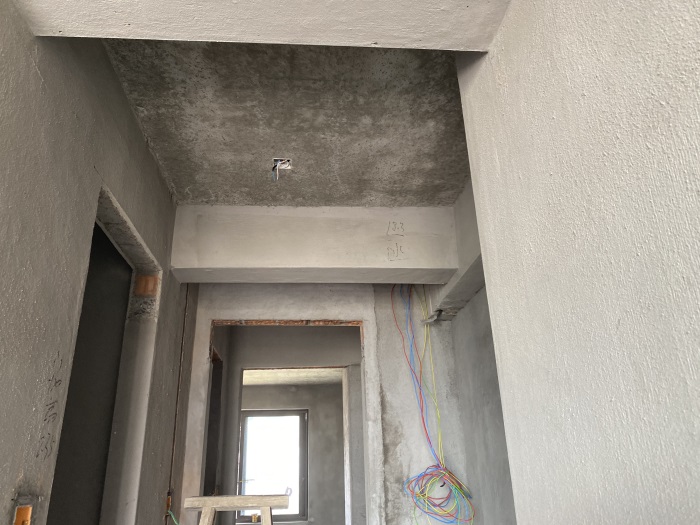

门厅墙面正在布置线管。

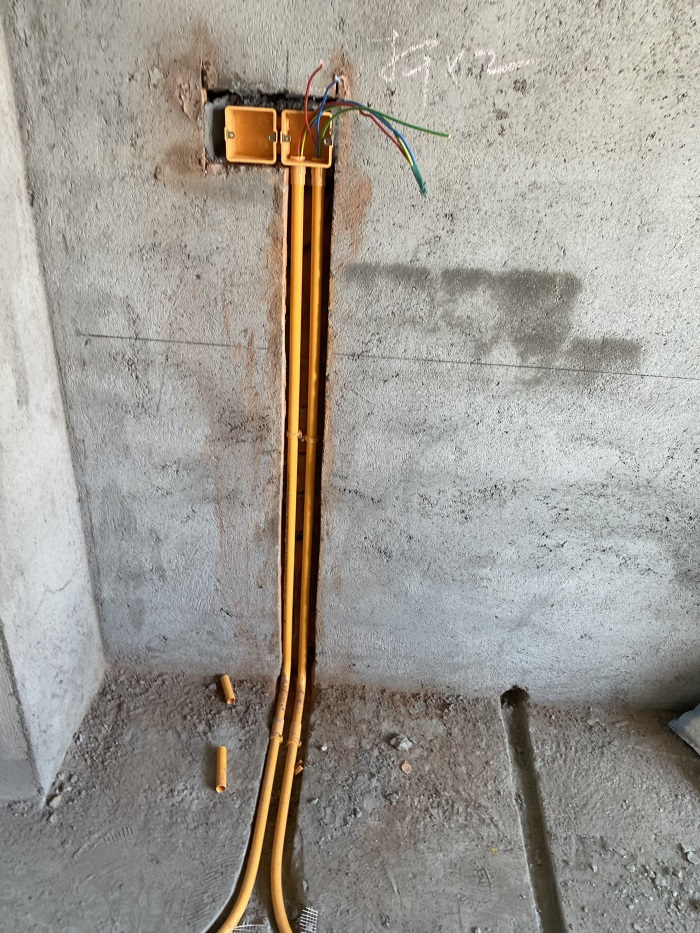

墙面开关离地净高1.3米，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

同一根线管内不得超过7根电线防止发热。

墙面普通插座离地净高30厘米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

门厅线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

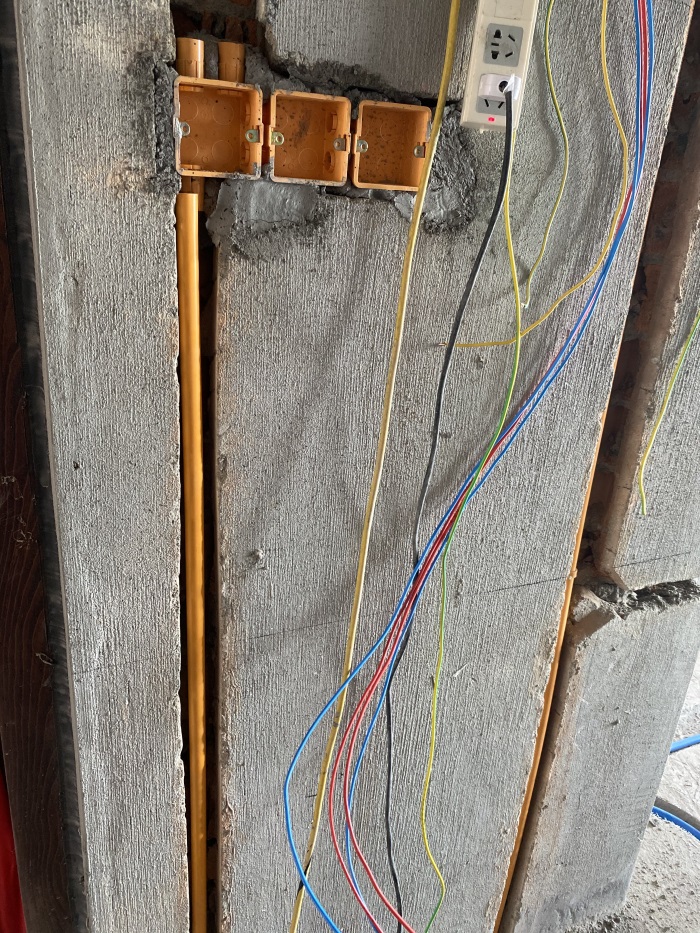

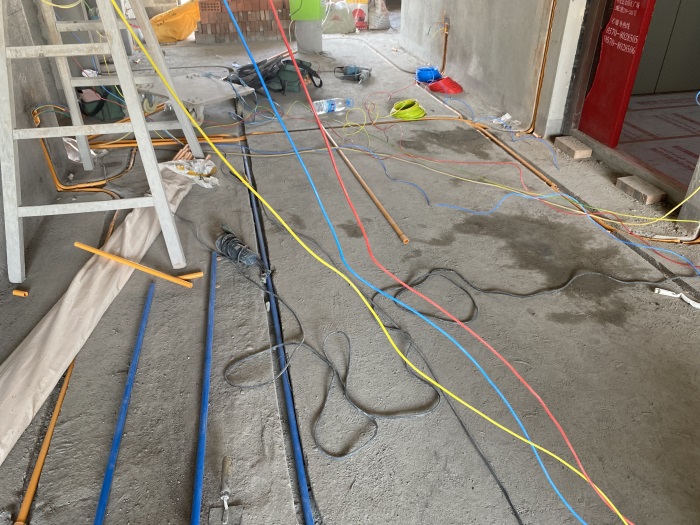

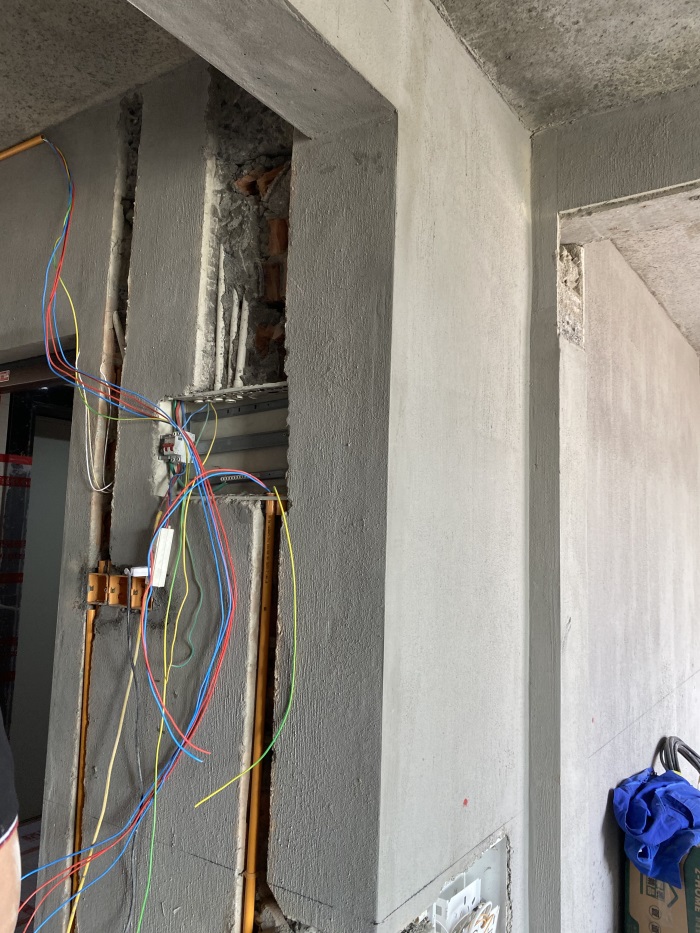

配电箱正在布置线管，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

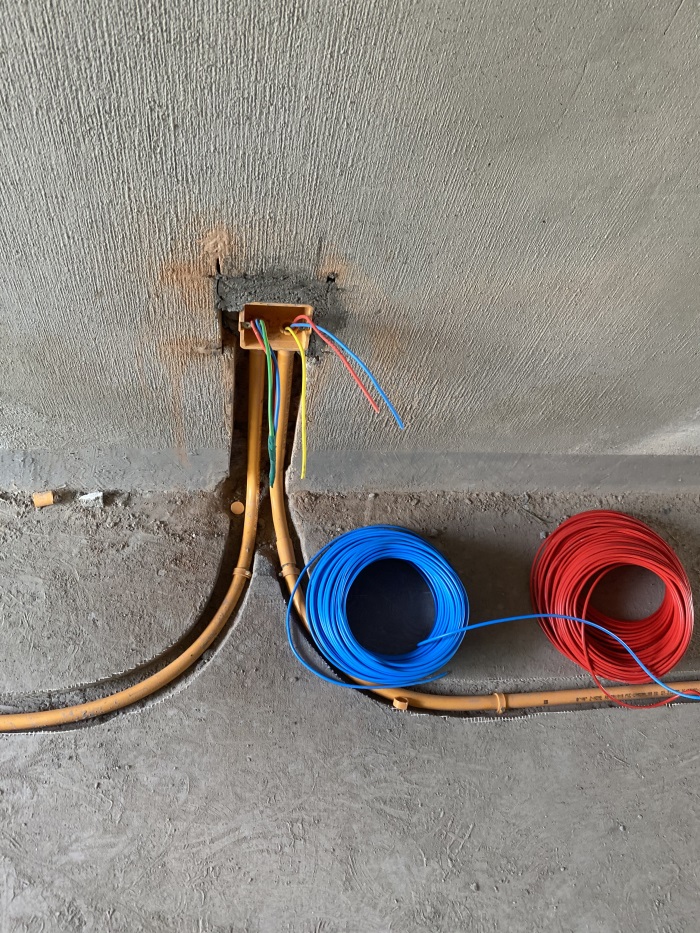

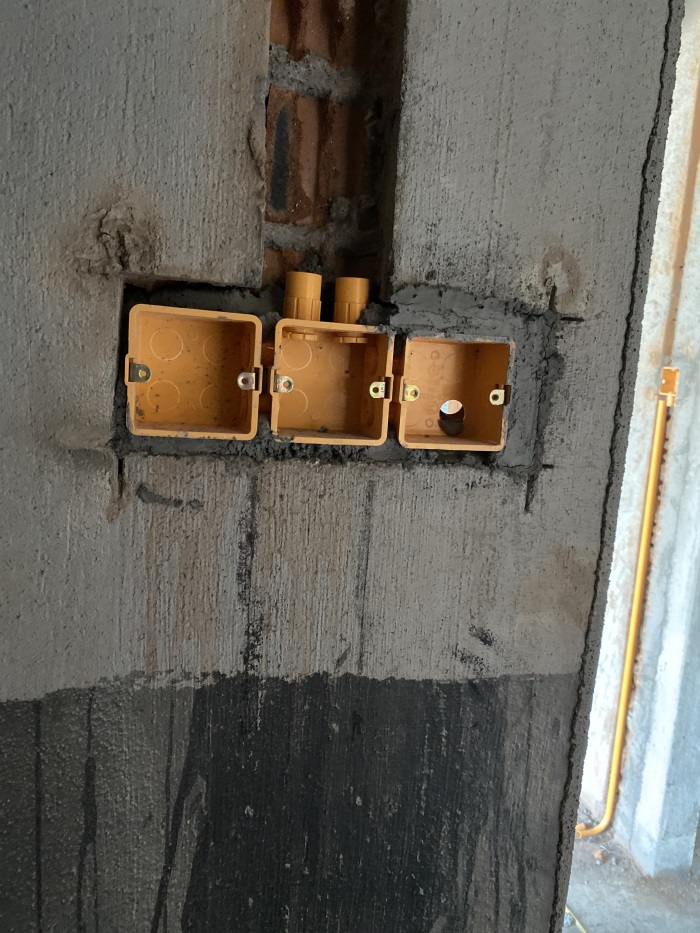

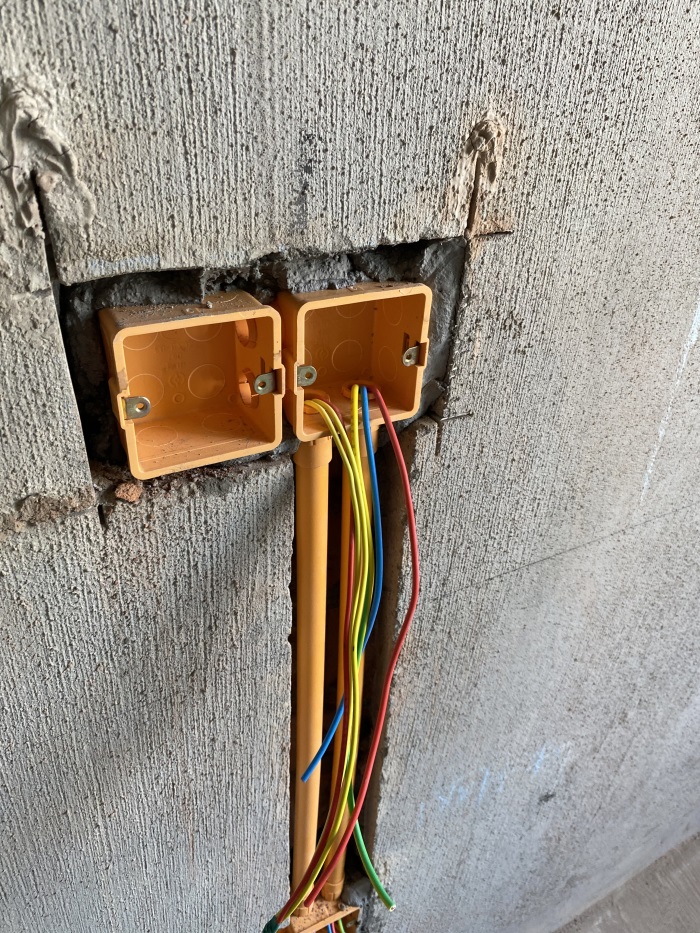

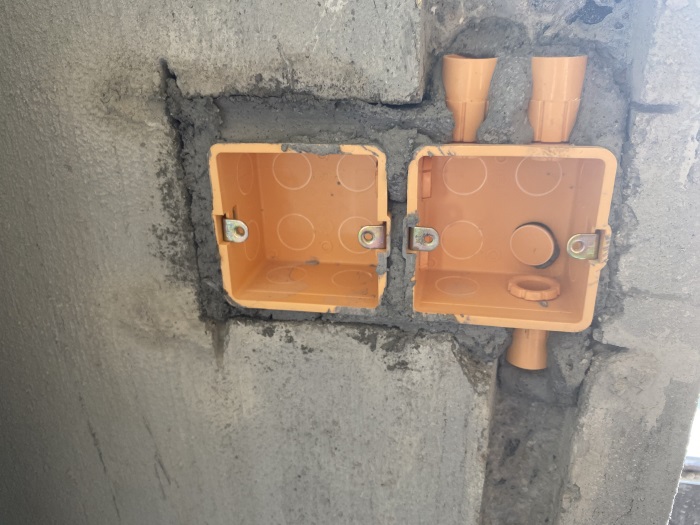

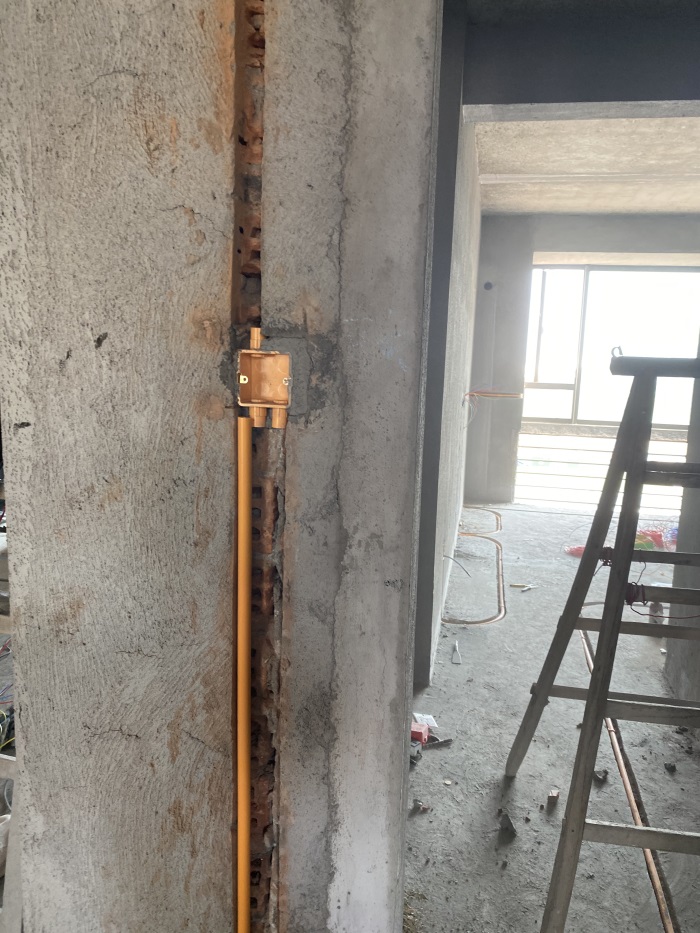

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

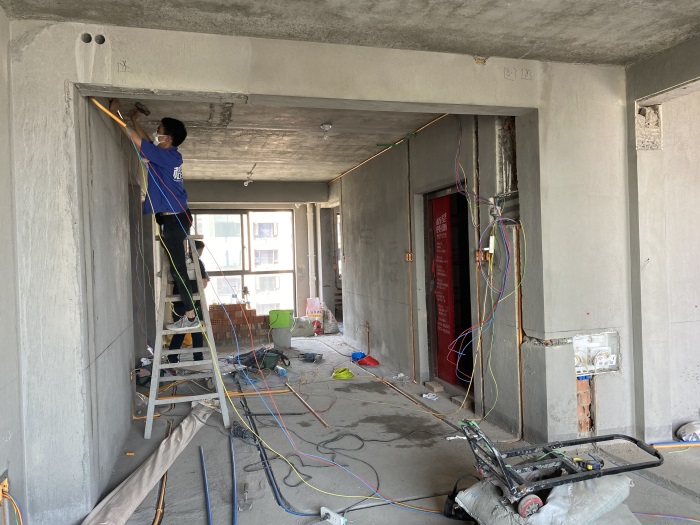

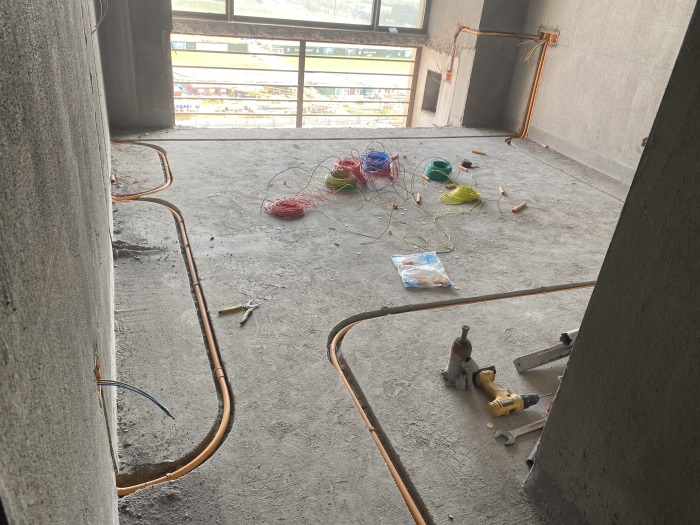

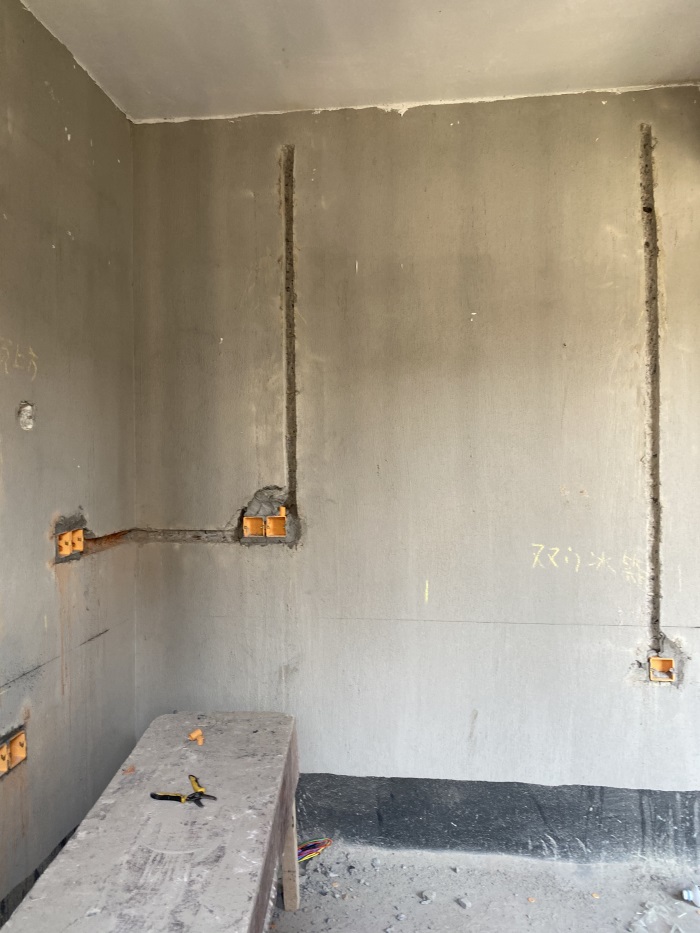

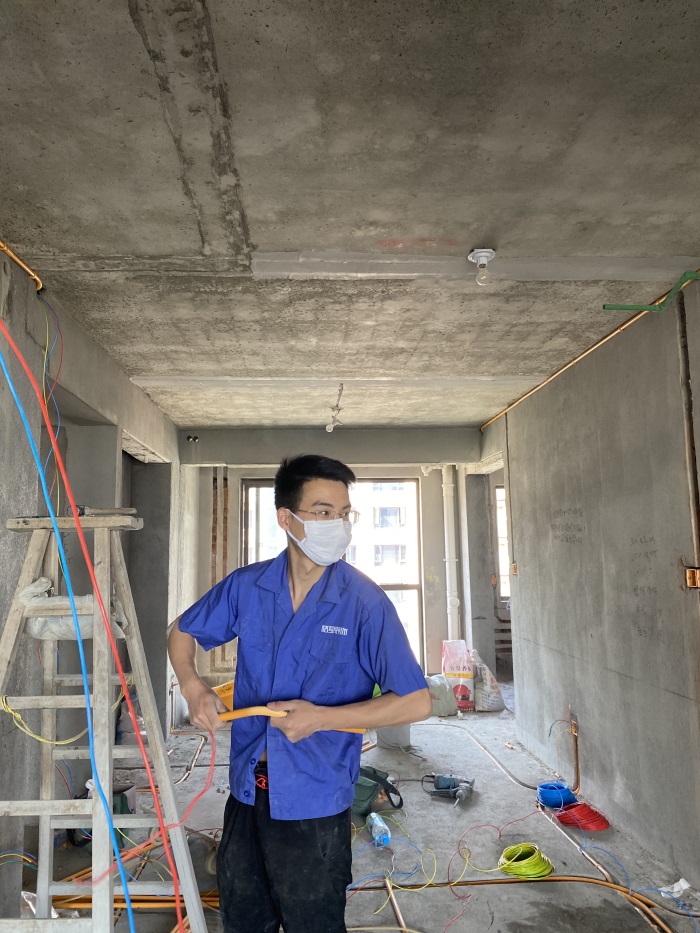

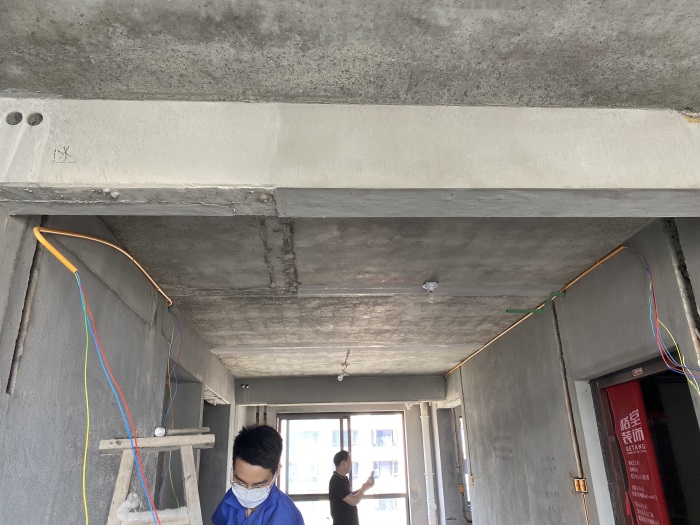

餐厅墙面正在布置线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

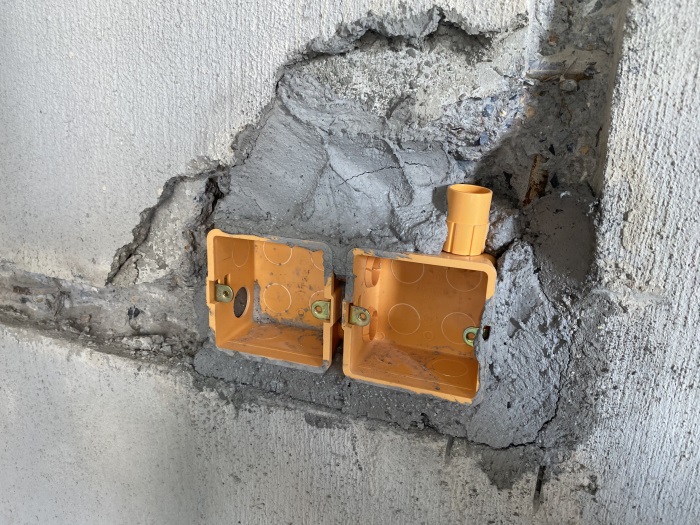

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

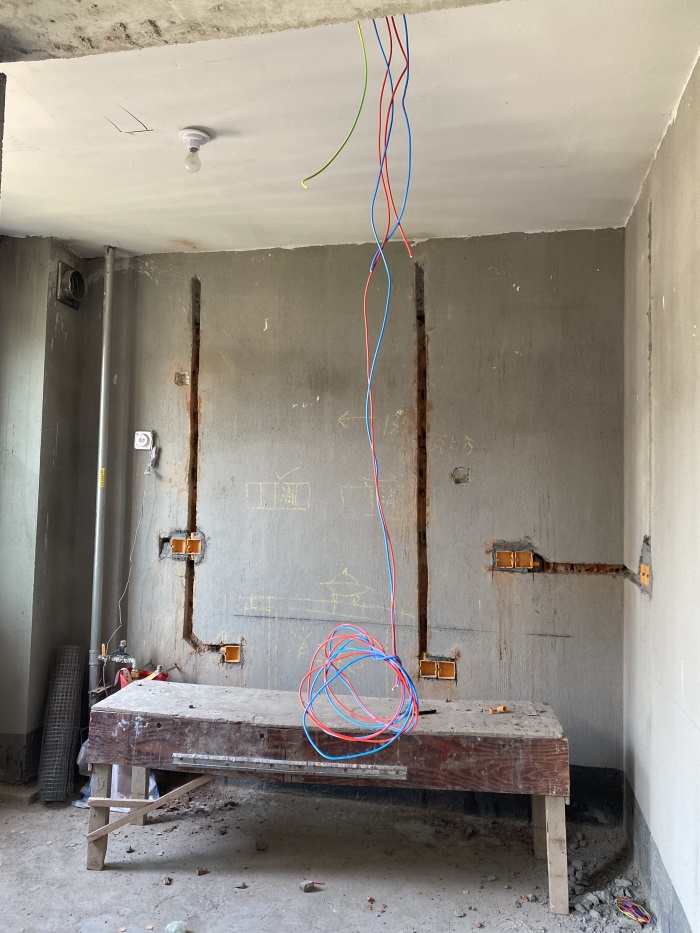

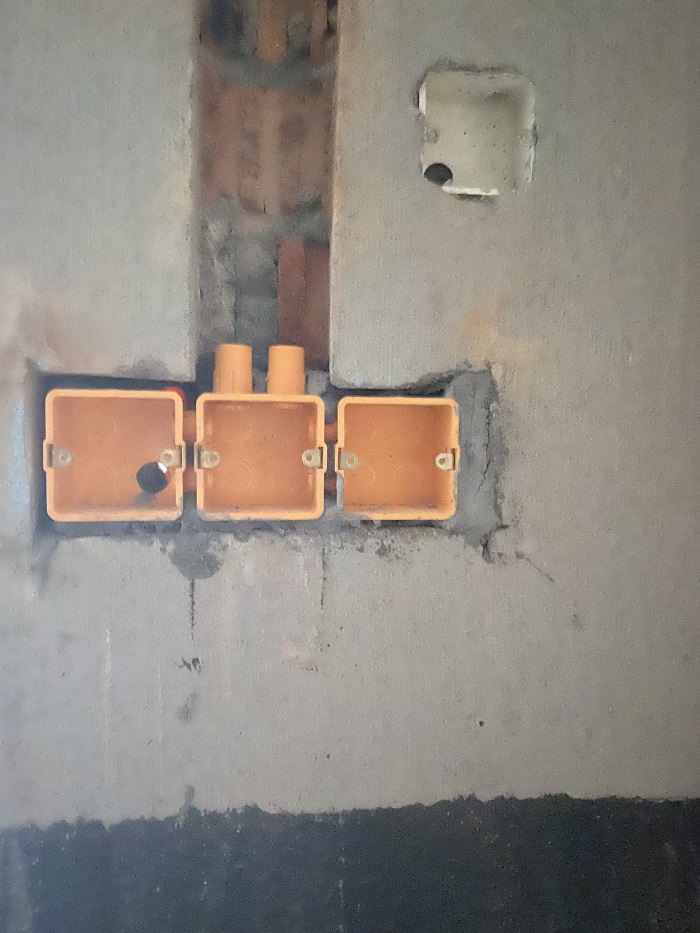

厨房墙面暗盒安装平整。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

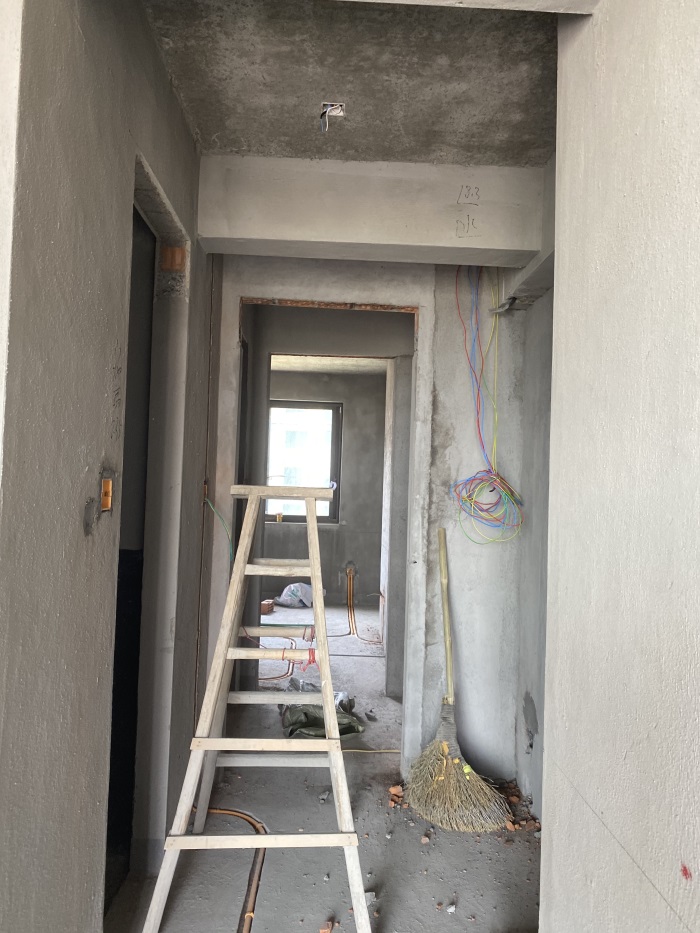

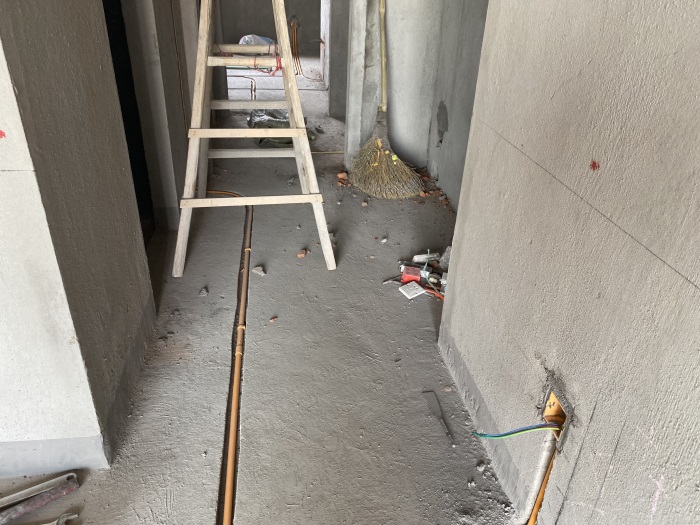

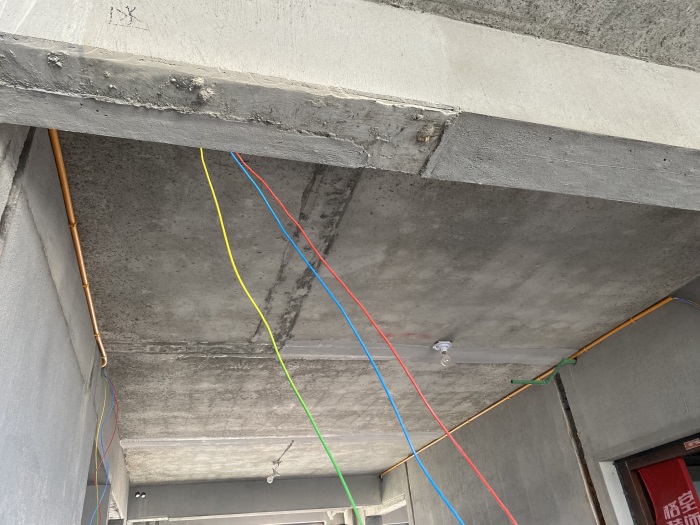

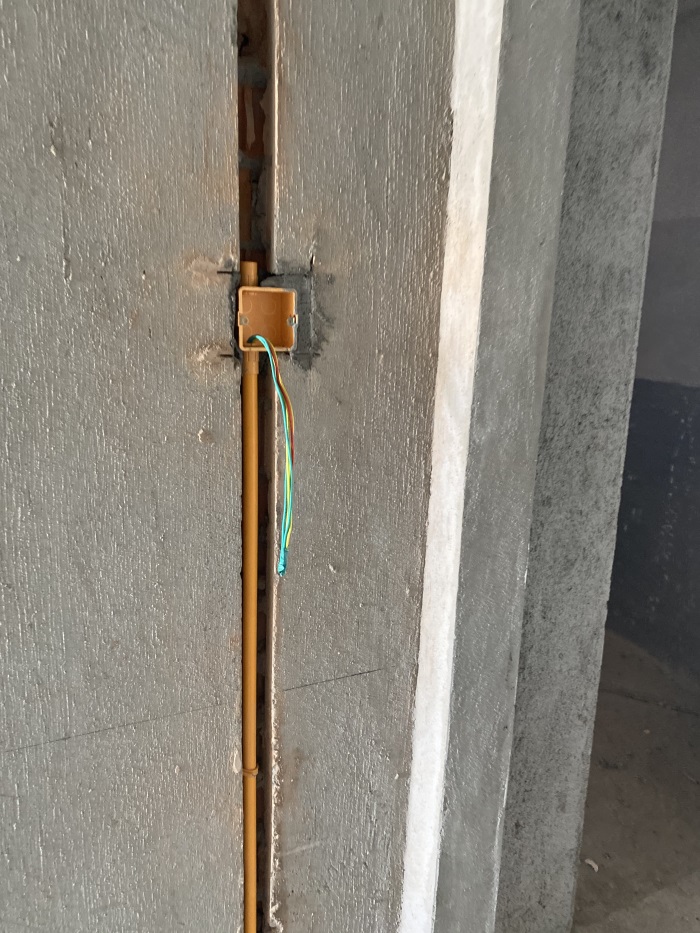

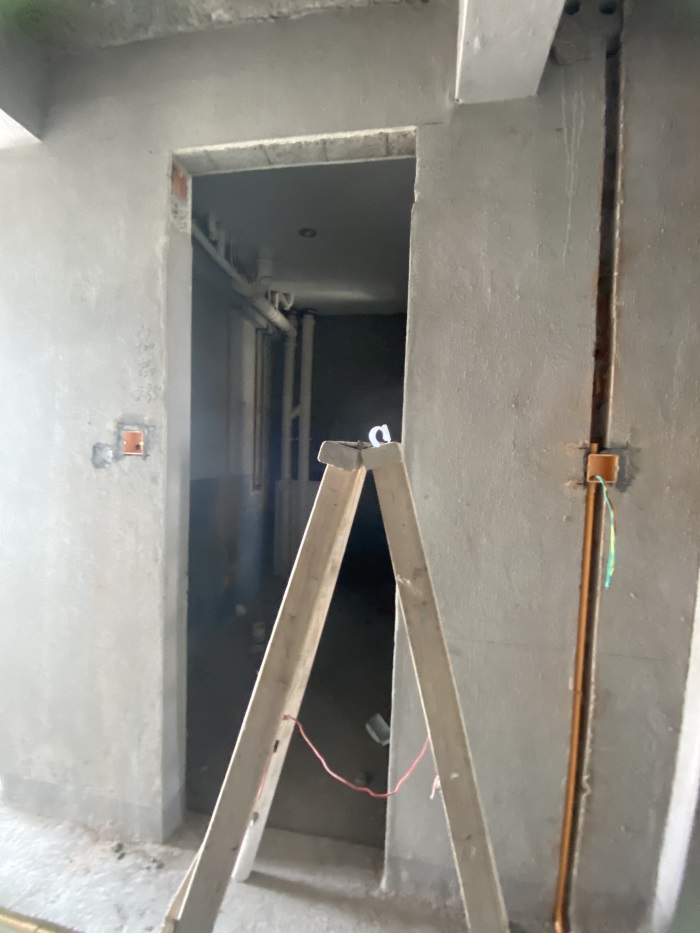

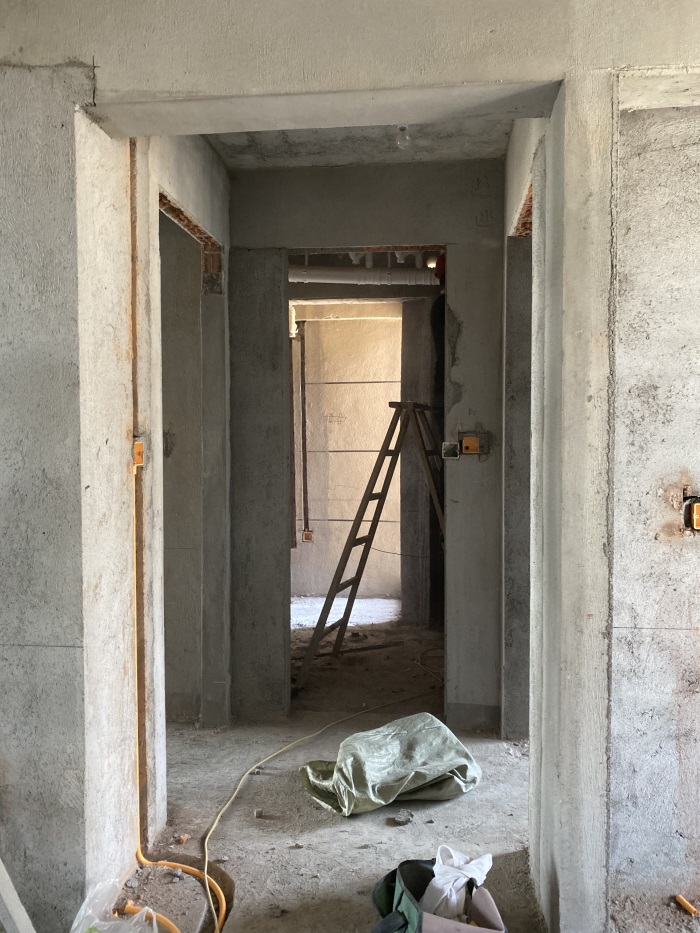

房间过道墙面正在布置线管。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

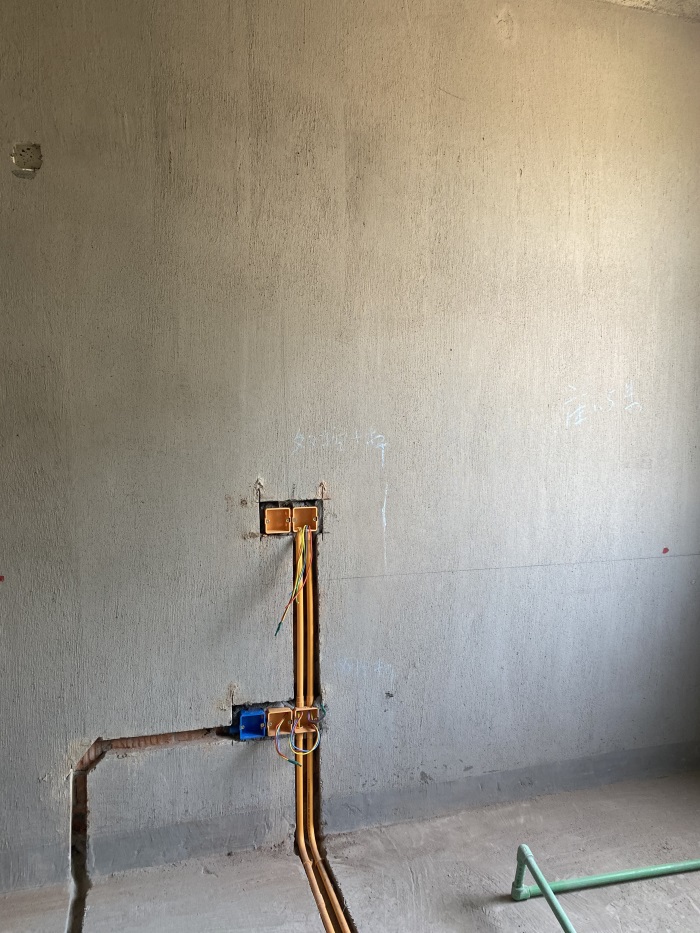

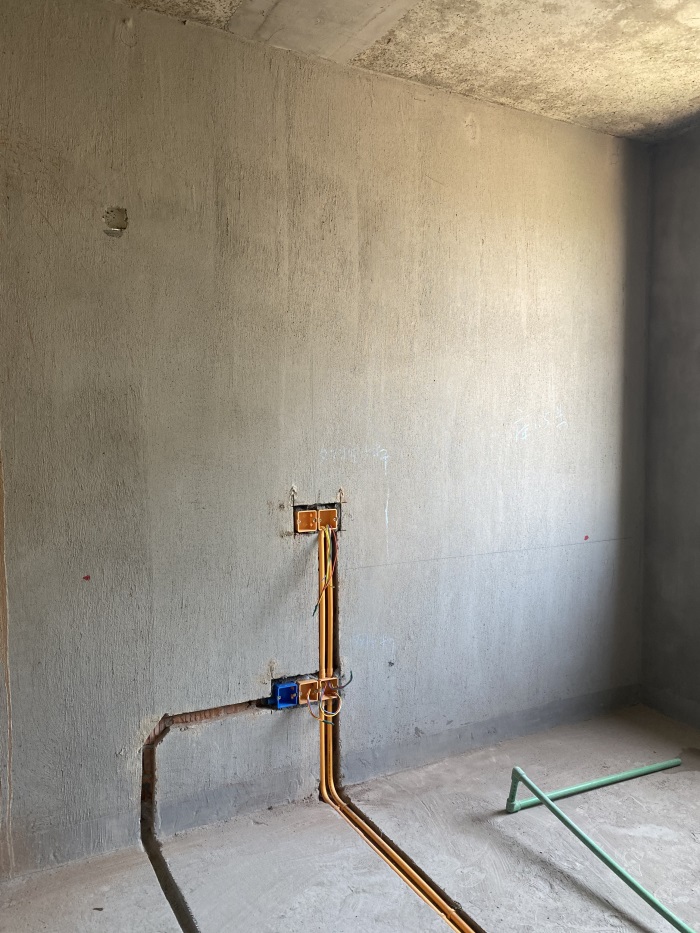

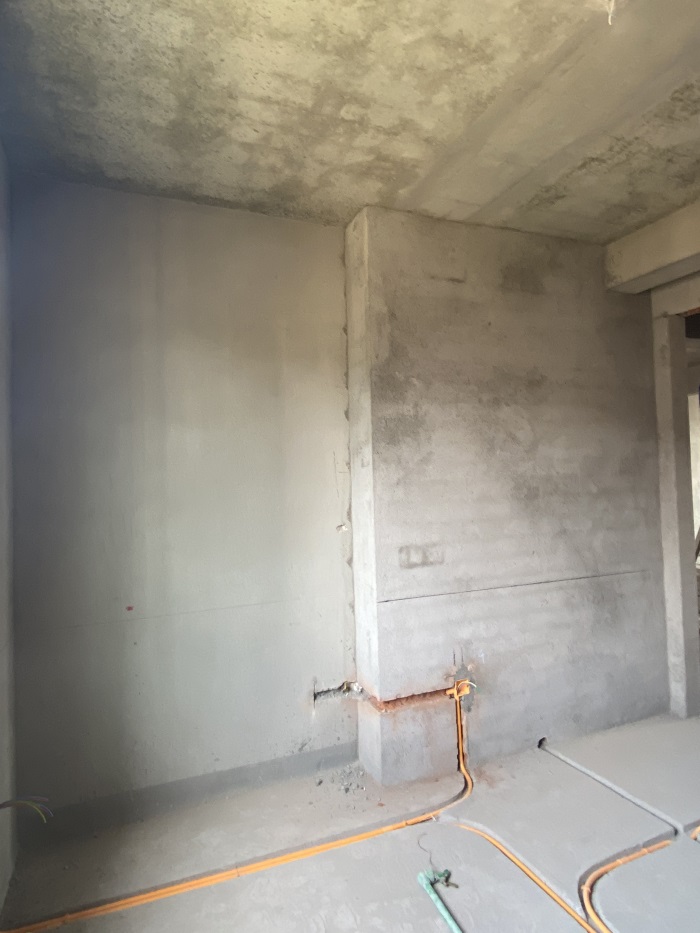

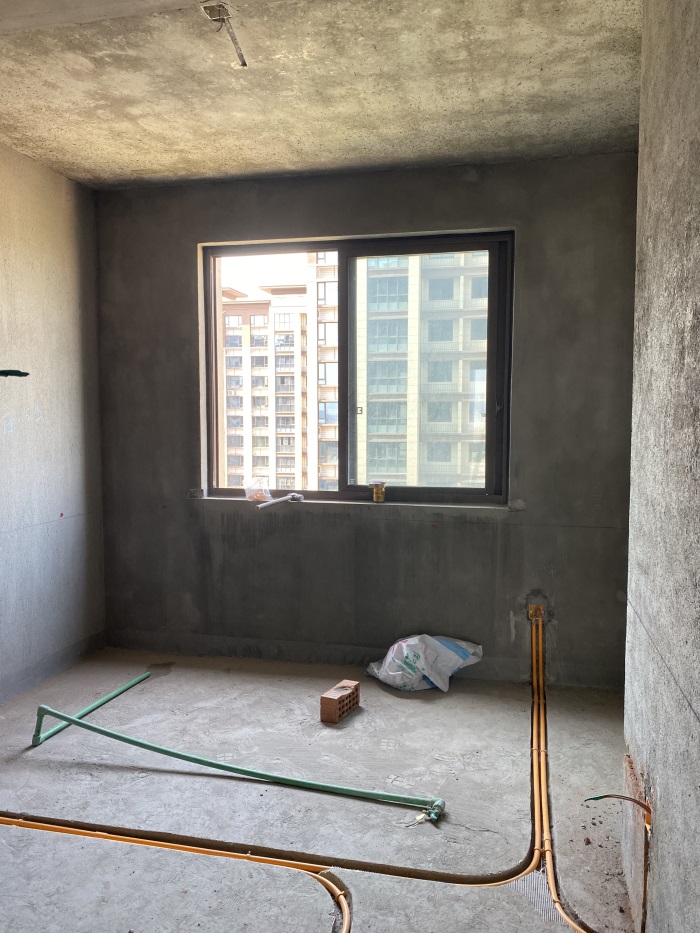

次卧墙面正在布置线管，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面普通插座，离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，

次墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

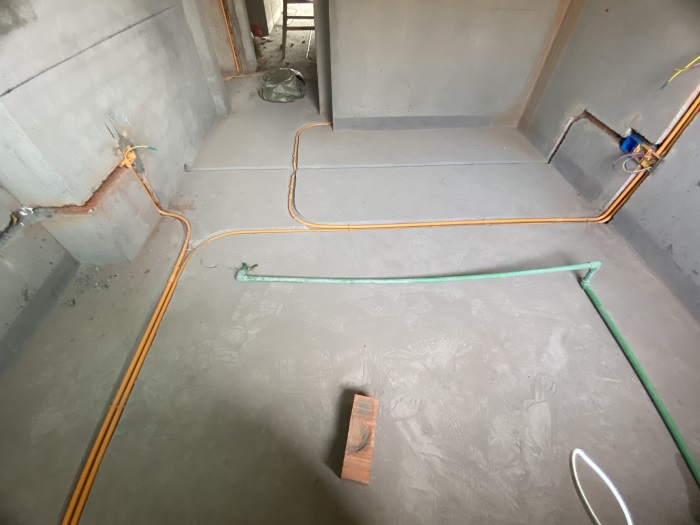

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

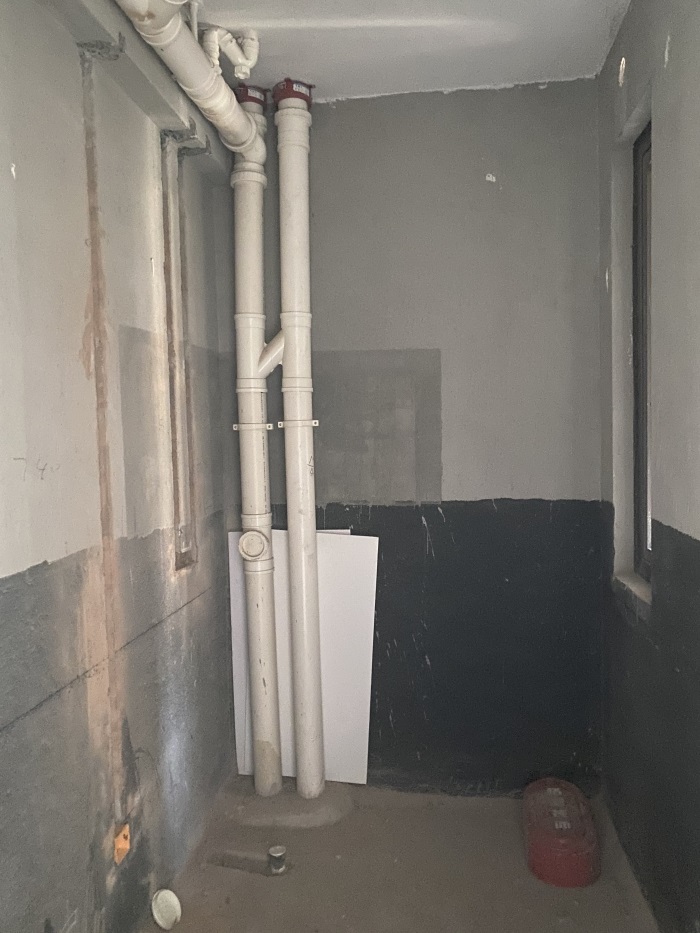

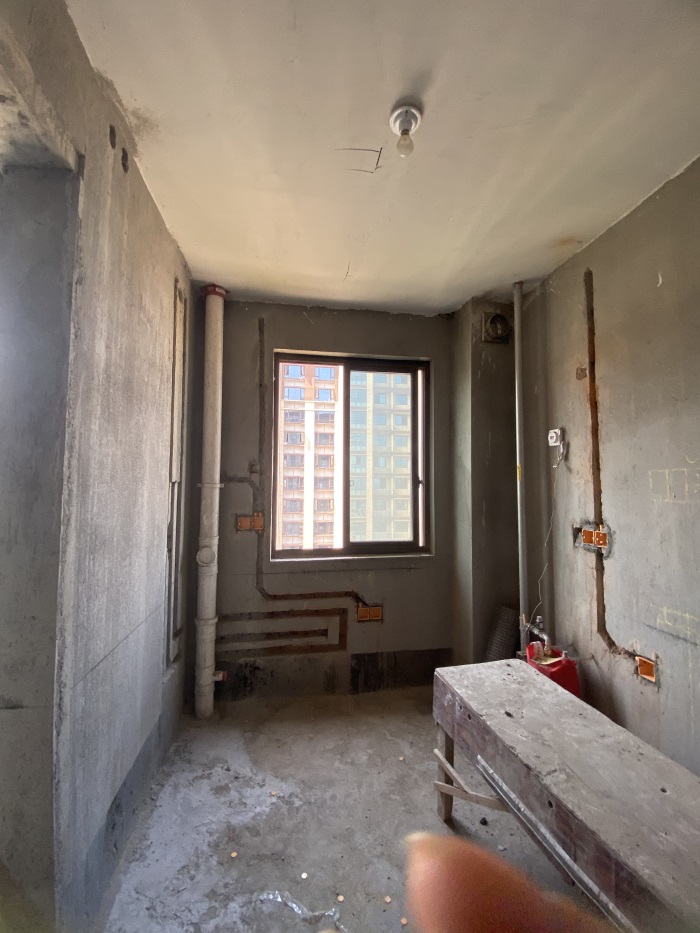

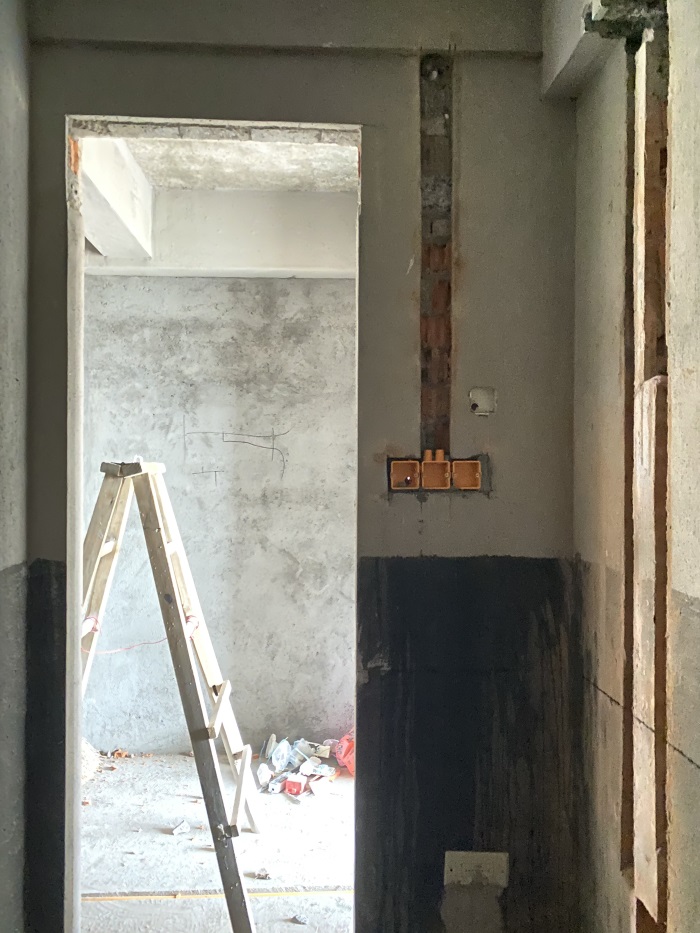

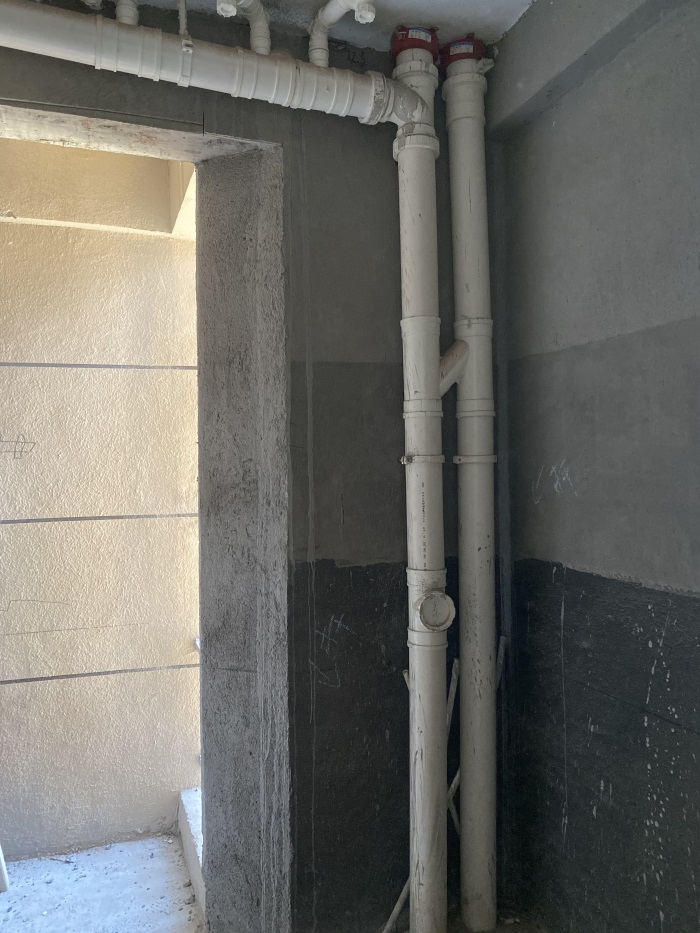

卫生间墙面暗盒安装平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

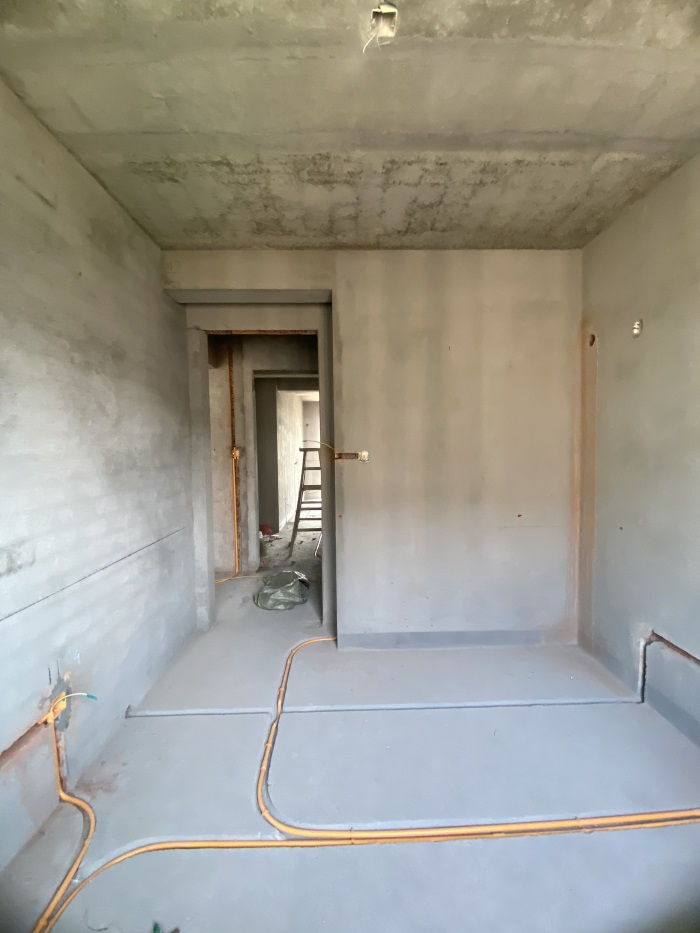

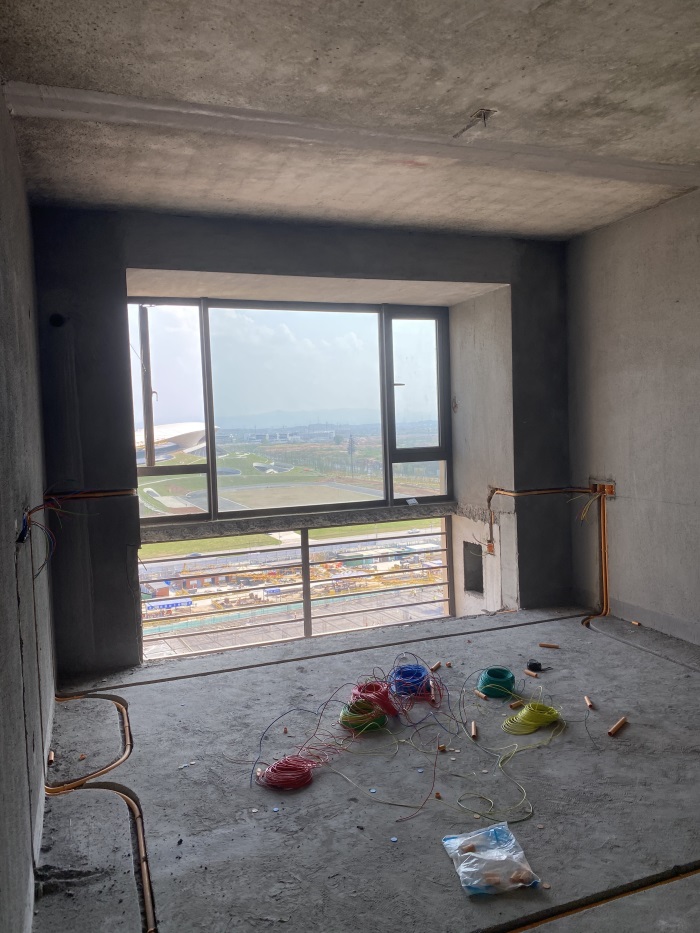

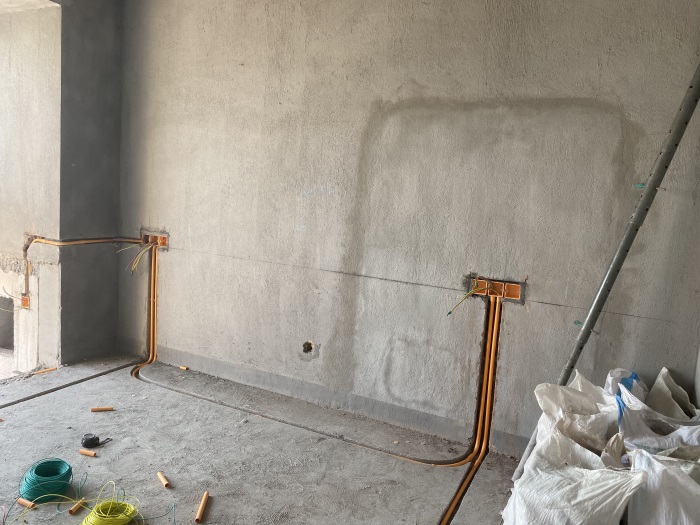

主卧墙面正在布置线管。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

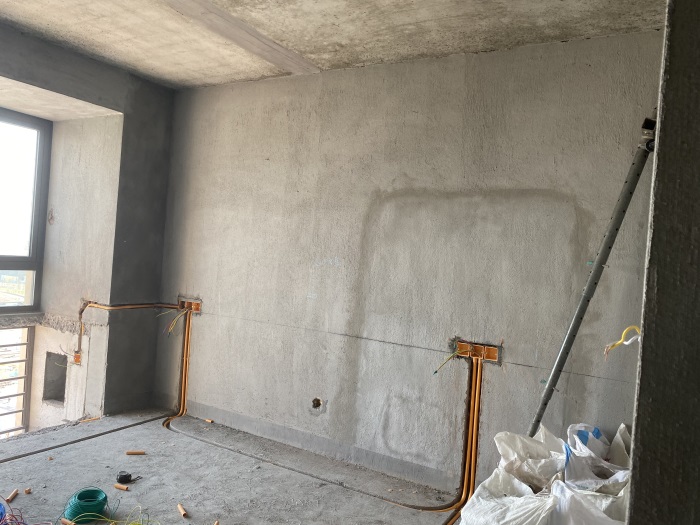

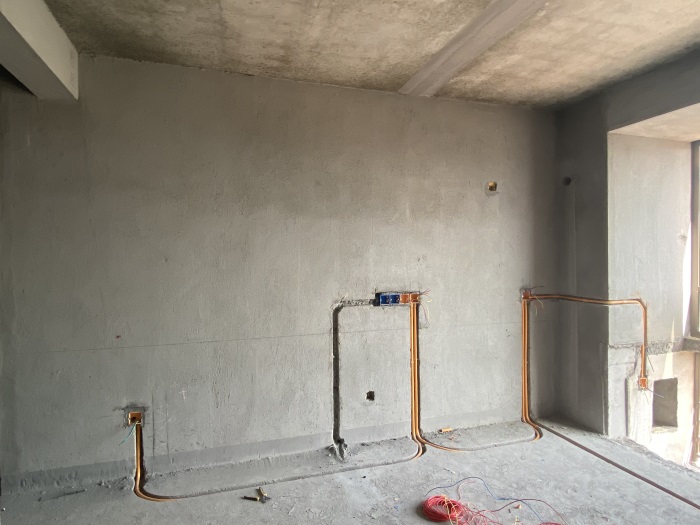

主卧墙面正布置线管，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

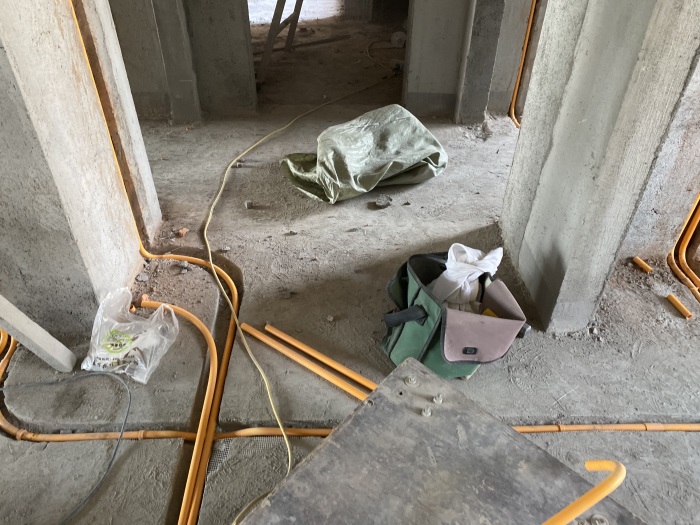

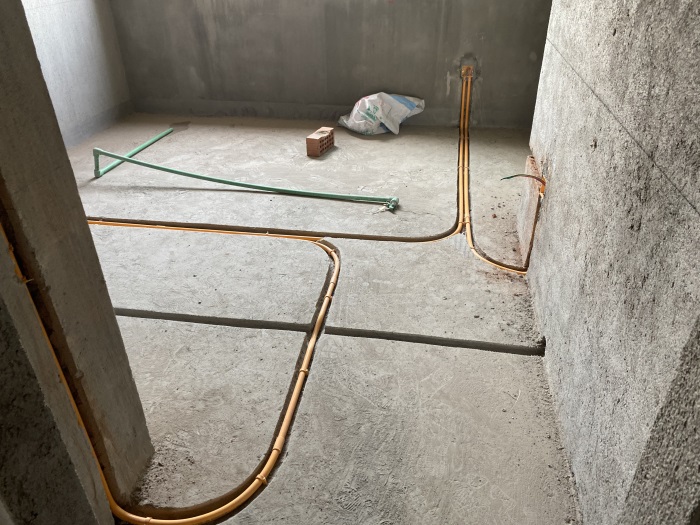

开槽标准，线管低于地面1公分，地面线管布置圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面电视插座离地净高1.05米，普通插座离地净高30厘米。
