壹号院9-1-3#90㎡ 现代——家·阖

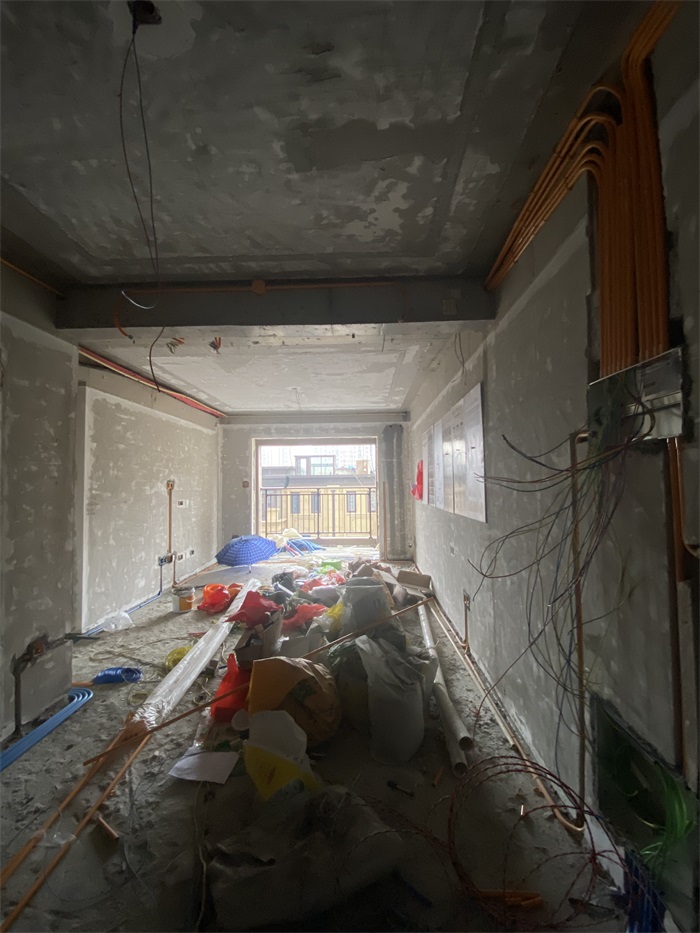

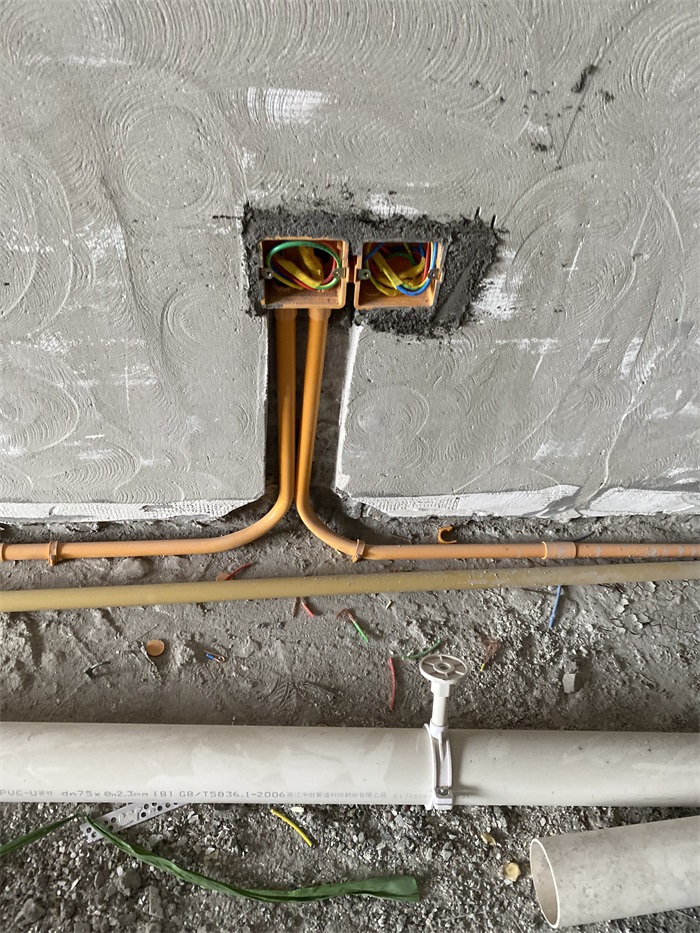

客厅墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

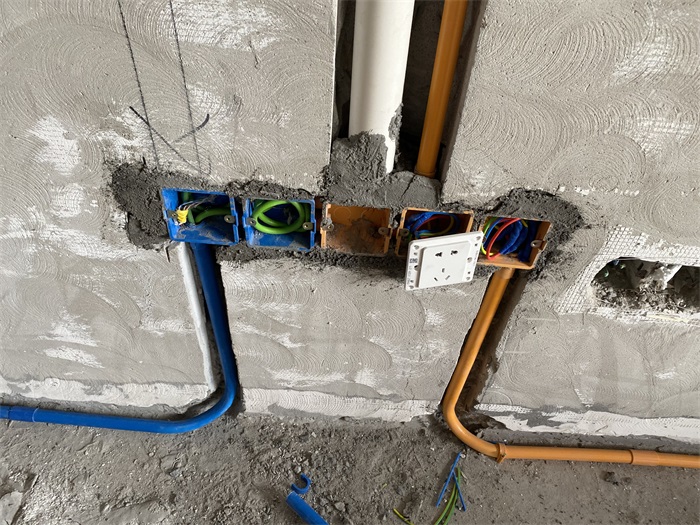

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

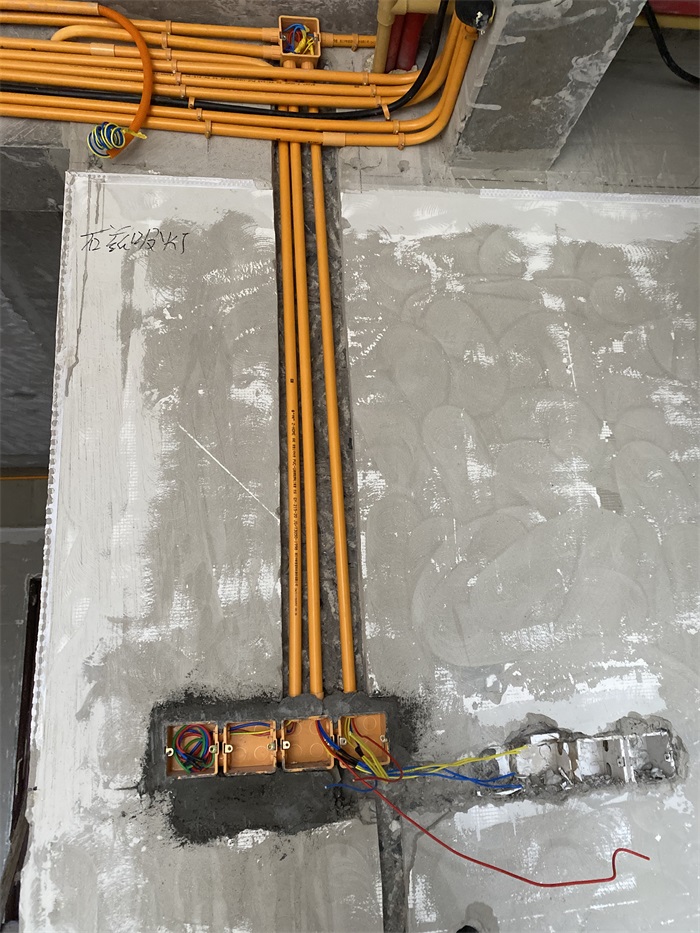

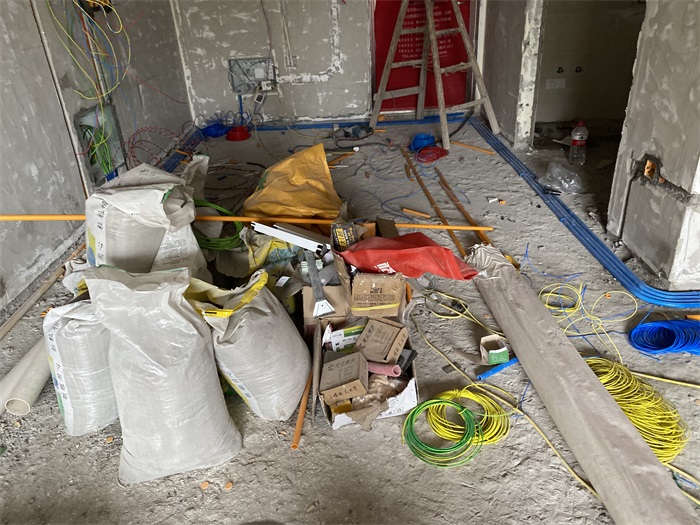

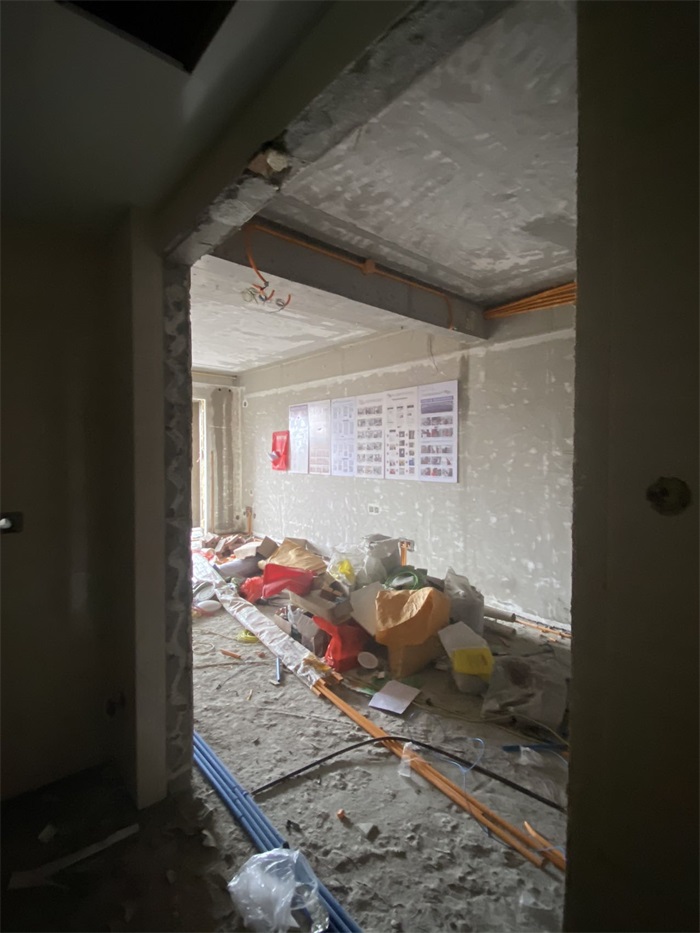

餐厅墙面和地面线管，布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

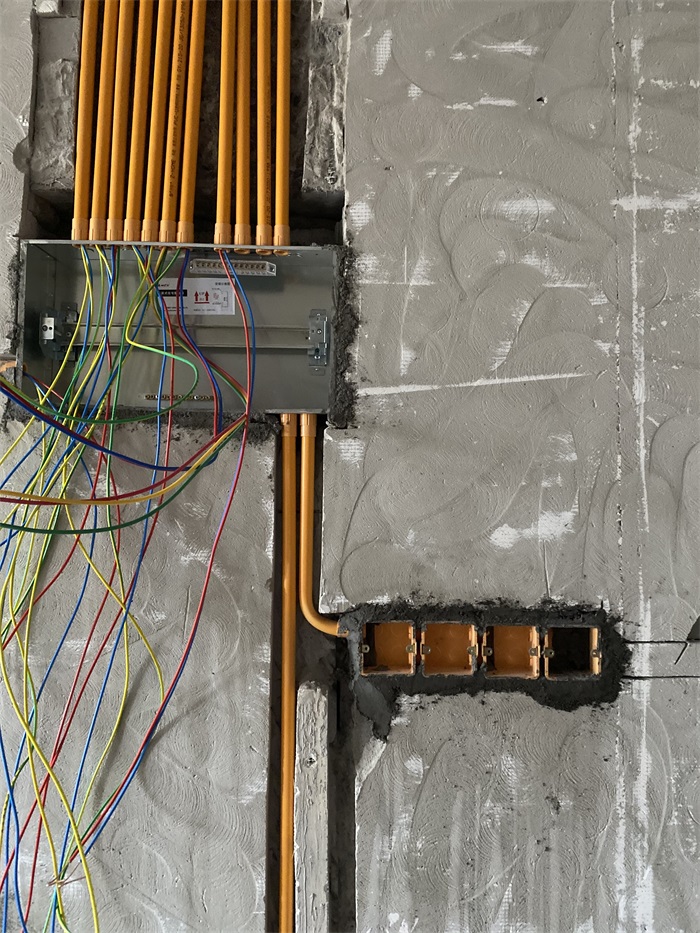

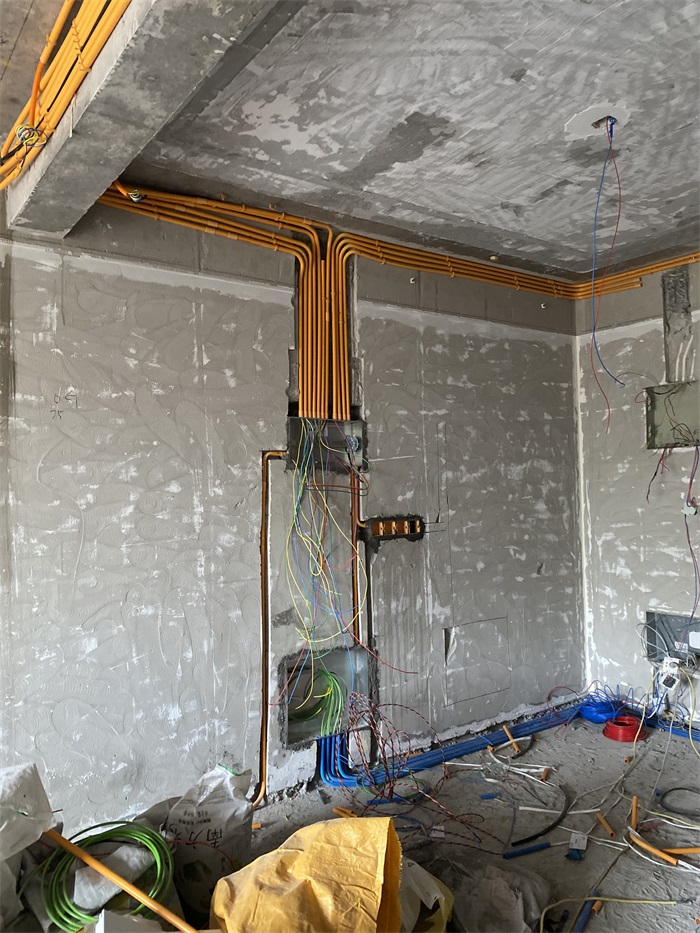

配电箱线管布置横平竖直，并且配电箱和线管，连接处杯梳安装到位，防止电线划伤，同一根线管内不得超过7根电线防止发热。

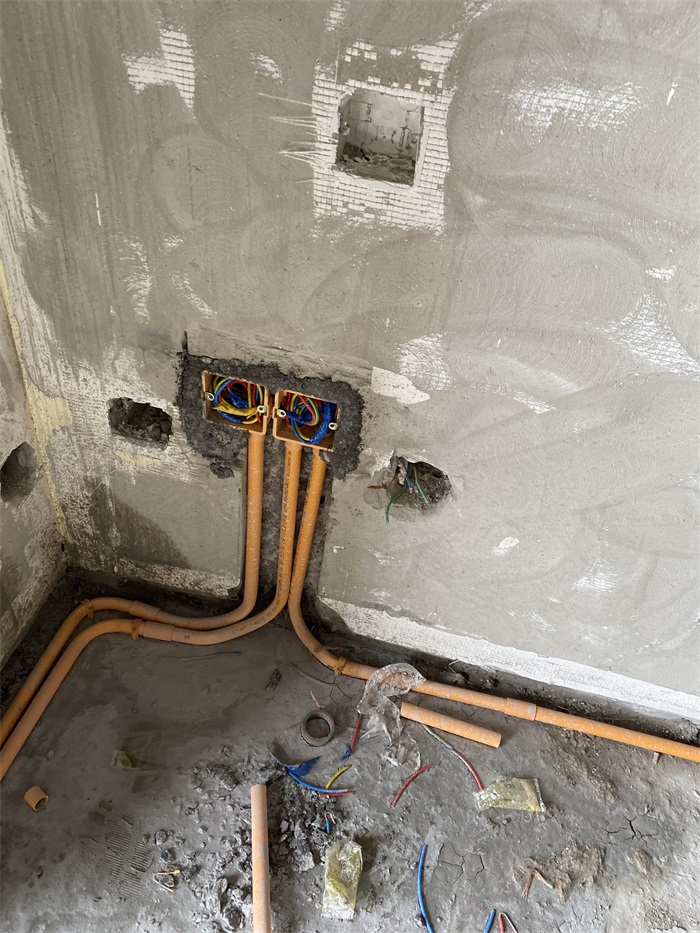

墙面开关离地净高1.35米，普通插座离地净高30厘米。

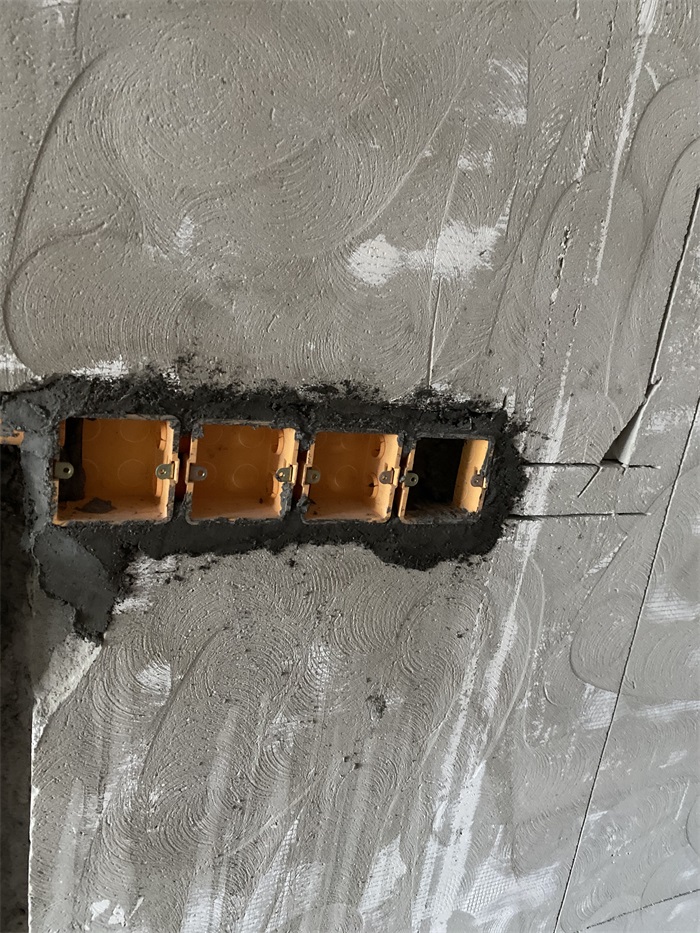

餐厅墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

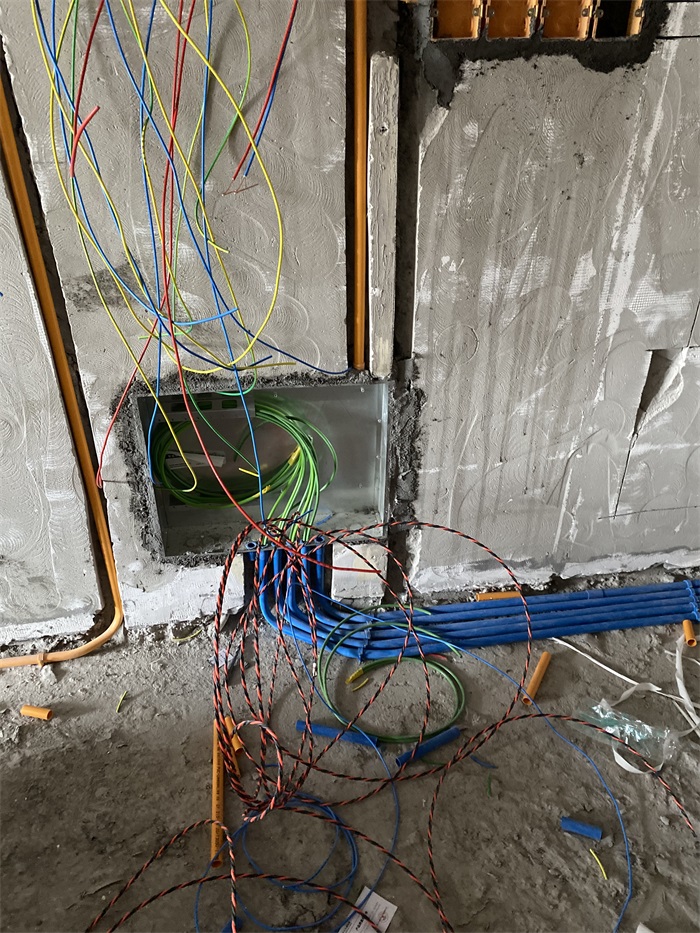

弱电箱正在布置，网络线和电视线。

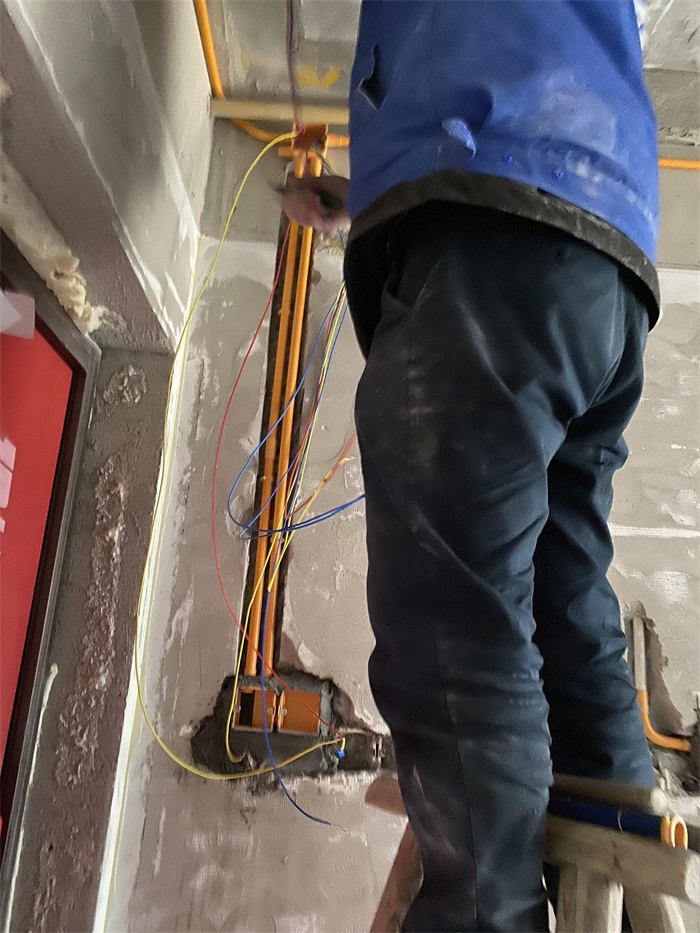

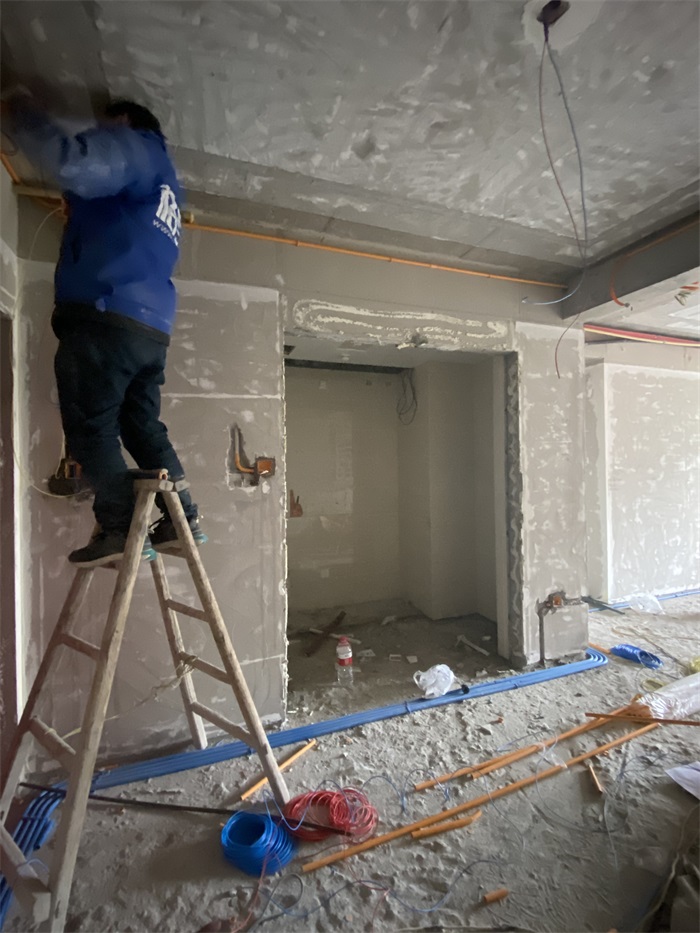

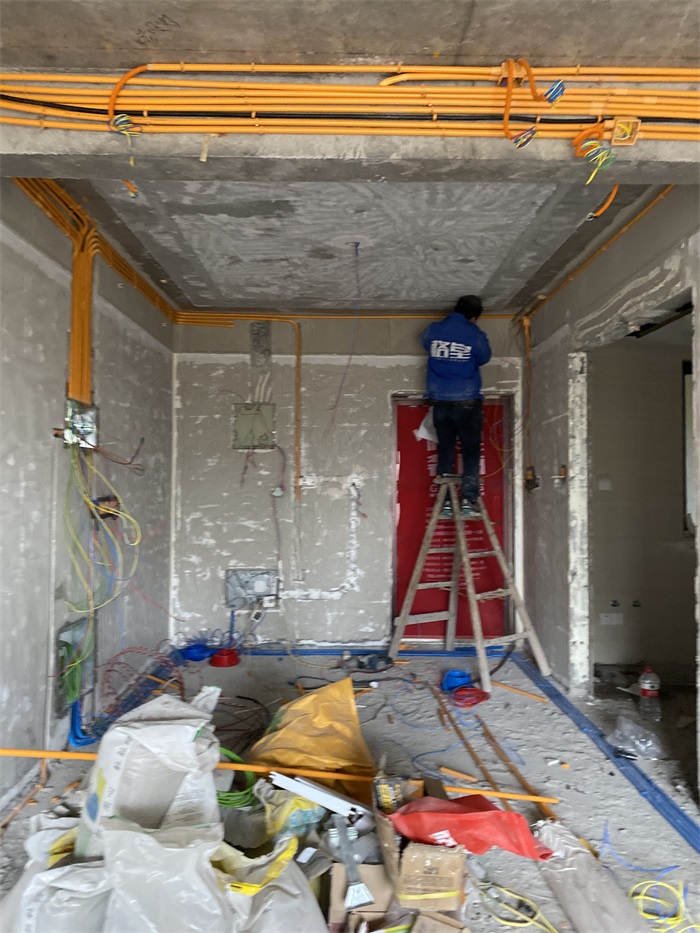

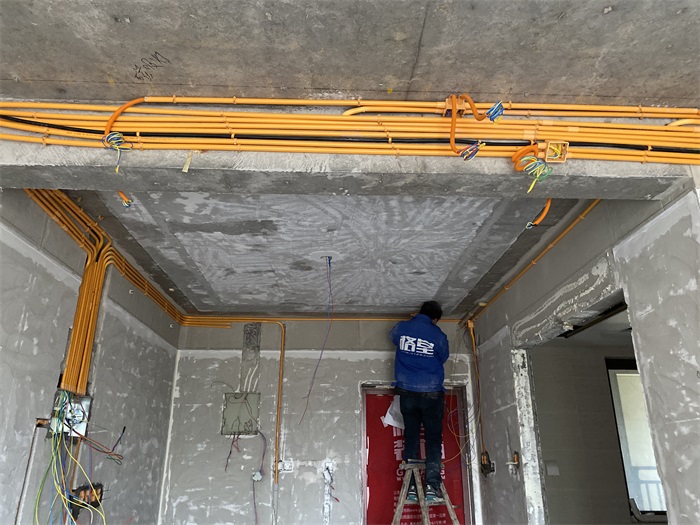

师傅正在线管穿电线。

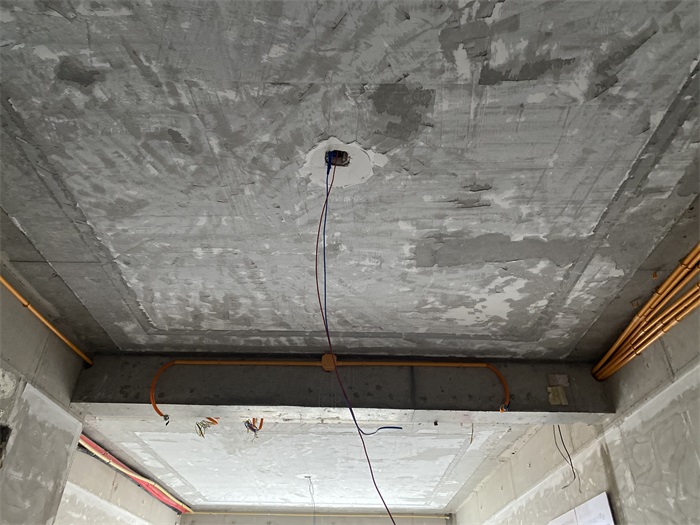

餐厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

中央空调要用电缆线。

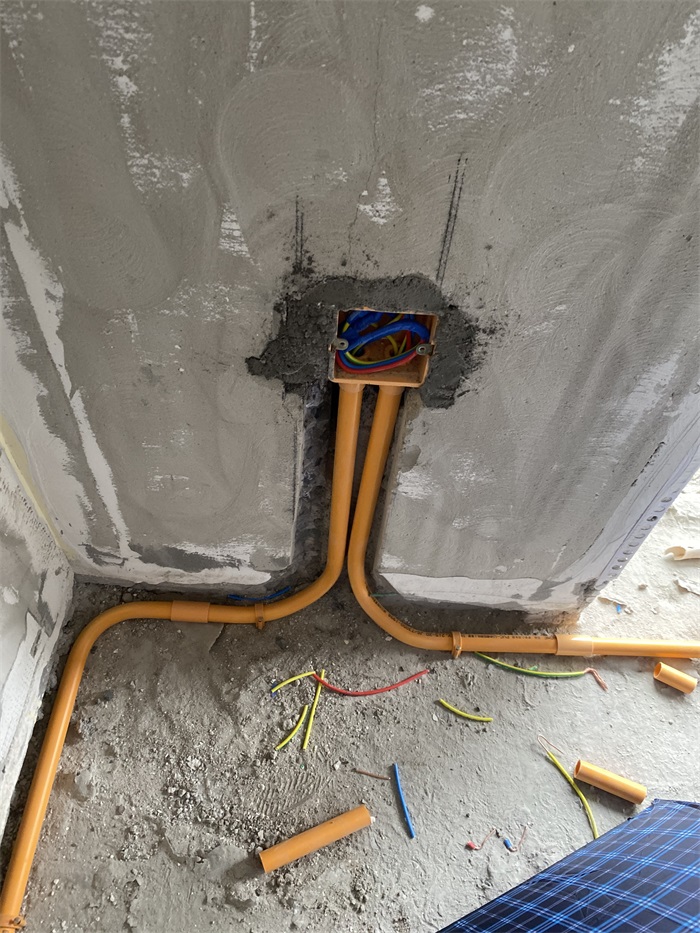

地面布置横平竖直，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

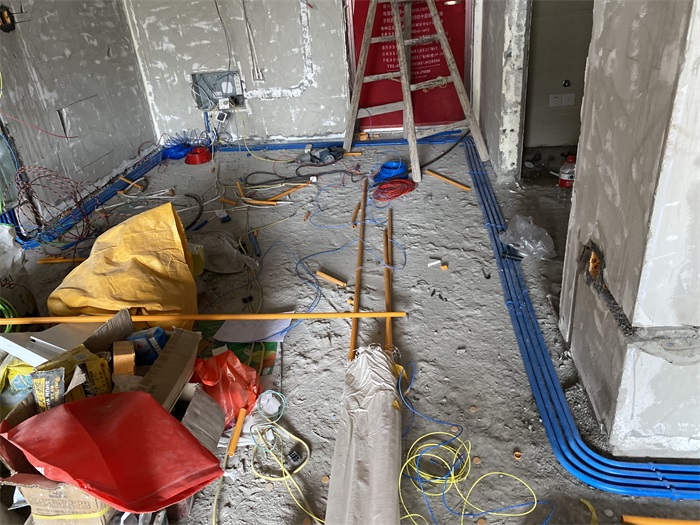

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，线管用线卡固定好，平整美观哦!

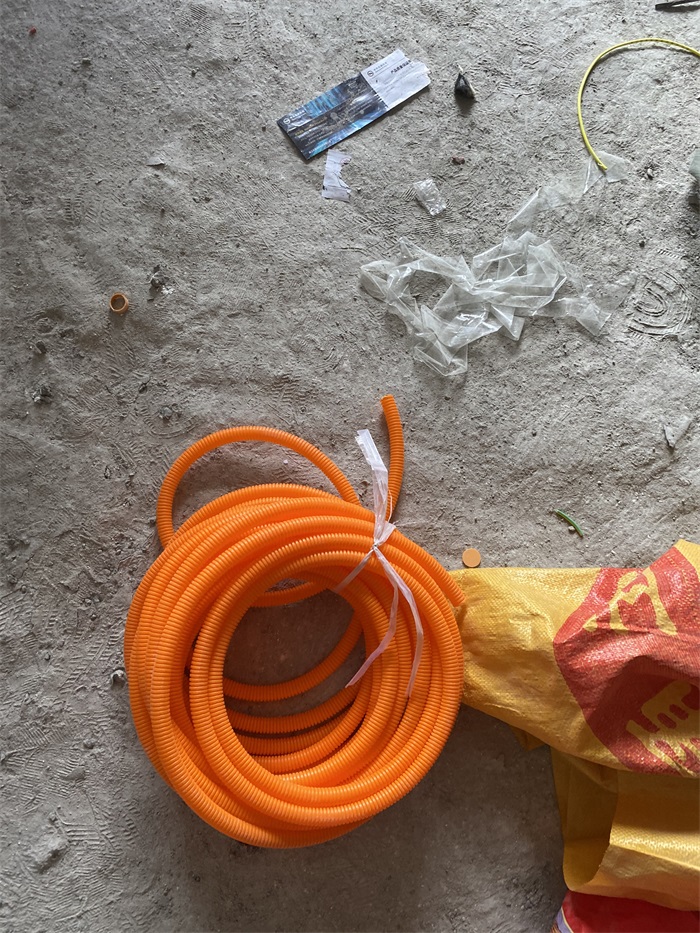

波纹管是用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件，防止电线划伤。

中财电线管:具有易识别、耐化学腐蚀、较高的抗压能力、优良的抗冲击性能、优越的电绝缘及阻燃性能。

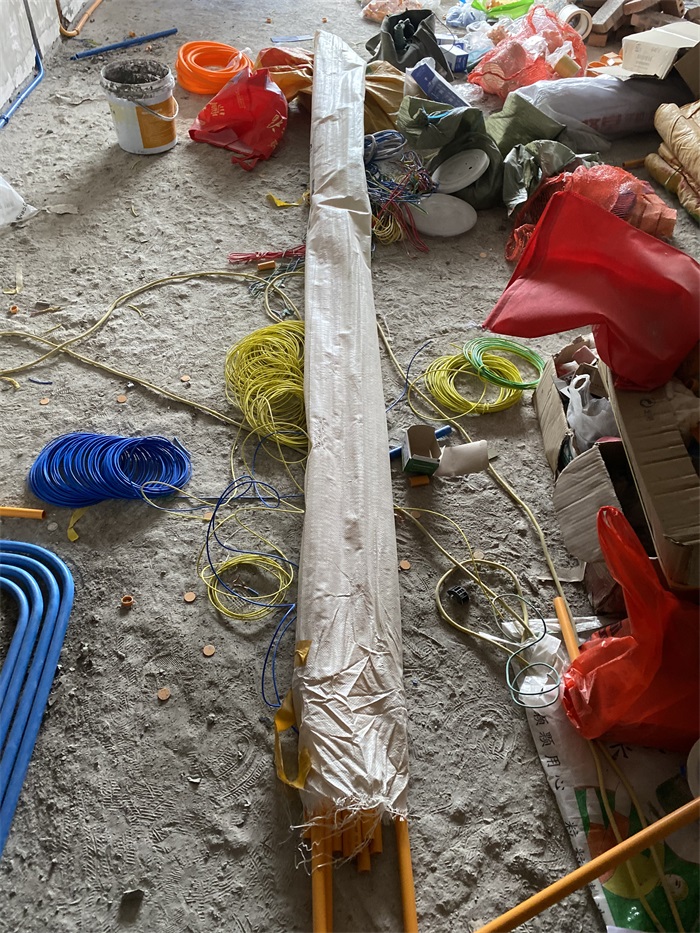

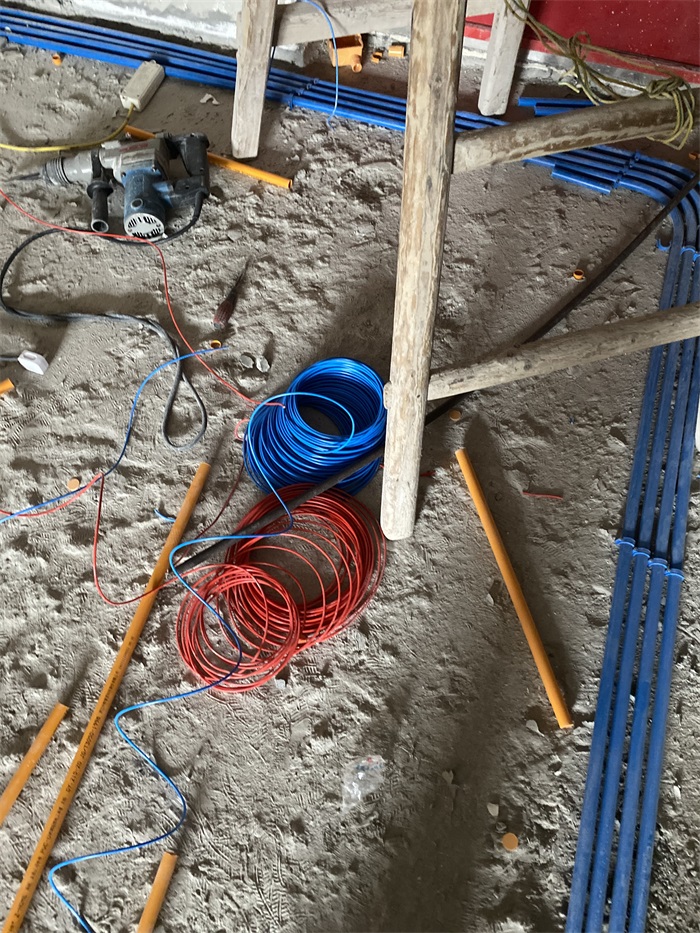

中大元通电线采用低烟无卤绝缘层，尼龙护套层，最高工作温度125度，有阻燃性能，寿命高达40年以上。

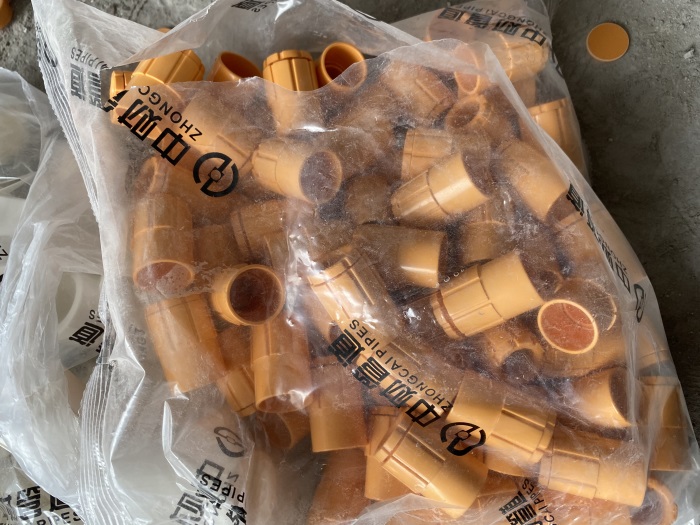

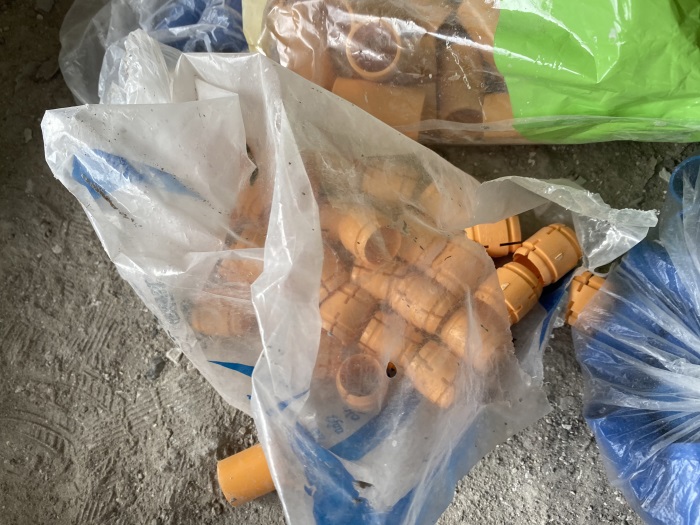

杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

暗盒快速连接件；防止暗盒松动，方便电线抽拉。

中财管道的铜用的是HPb59-1铜，并且镀了镍，抗氧化效果更强！

中财水管内丝弯头。

普鲁仕5G超六类网线。

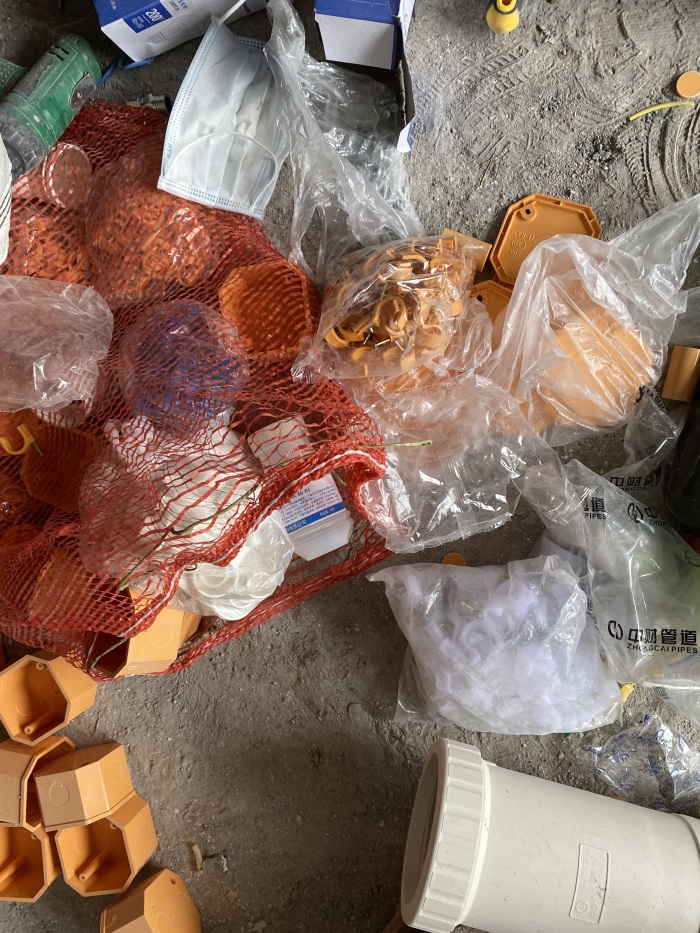

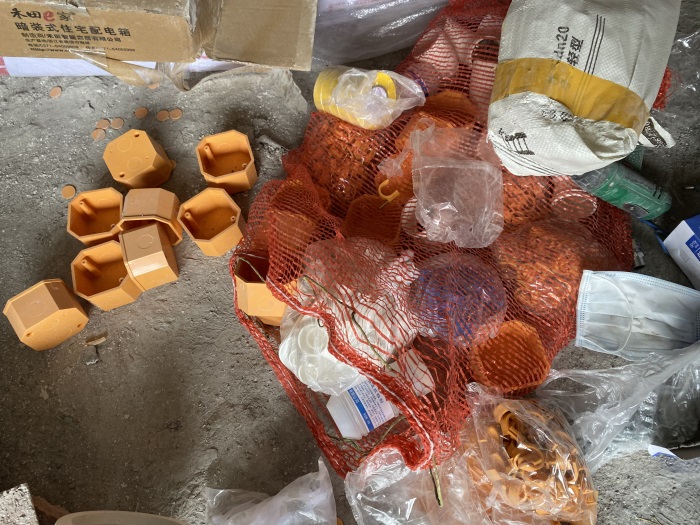

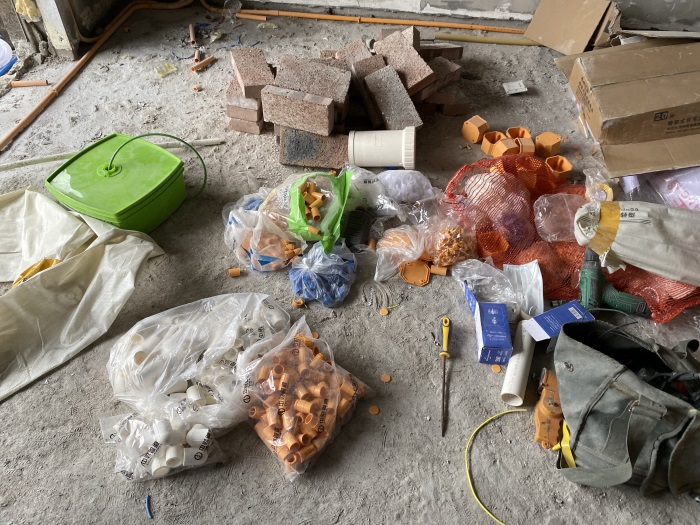

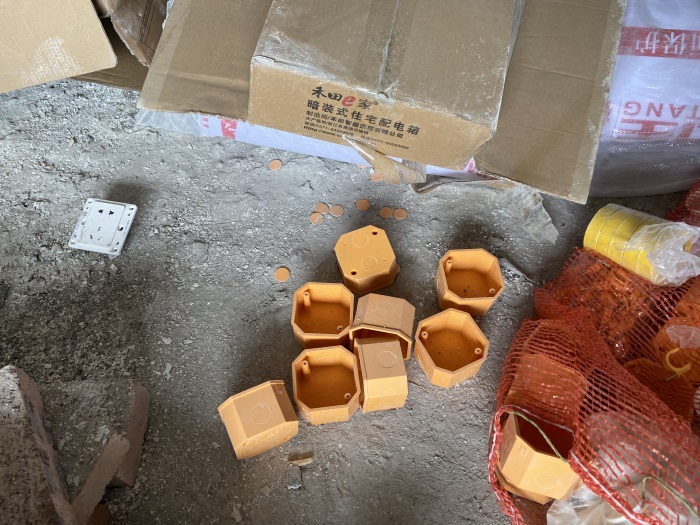

线盒和线卡。

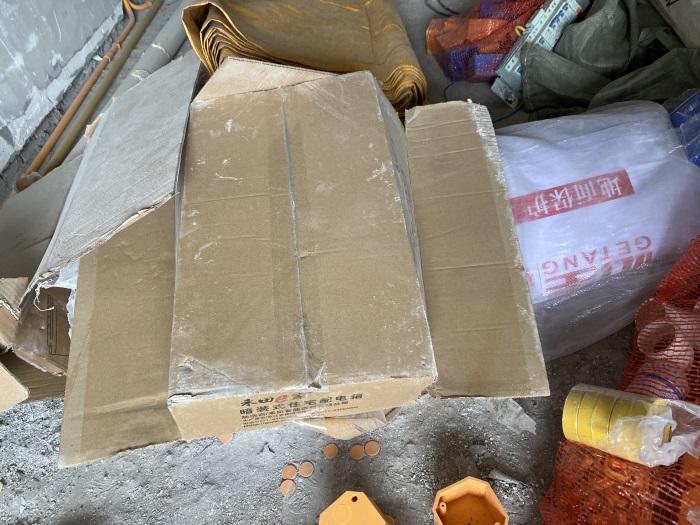

配电箱

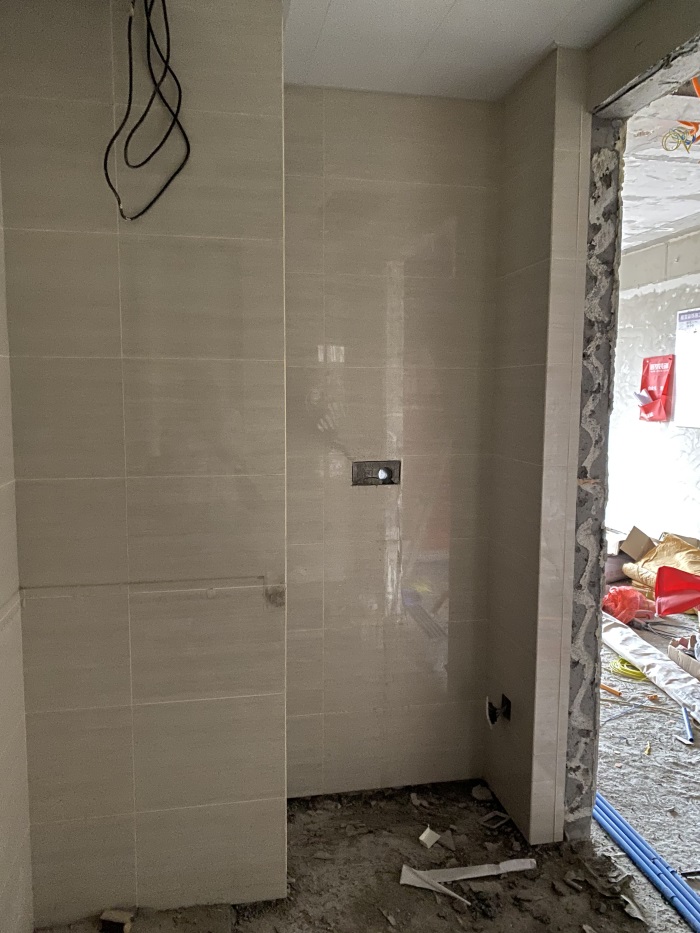

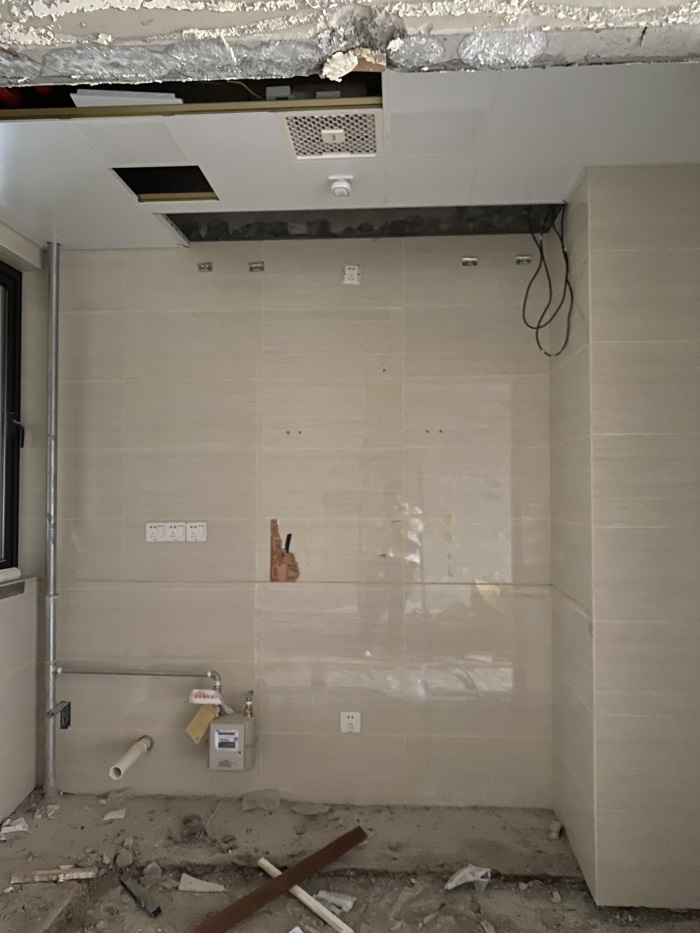

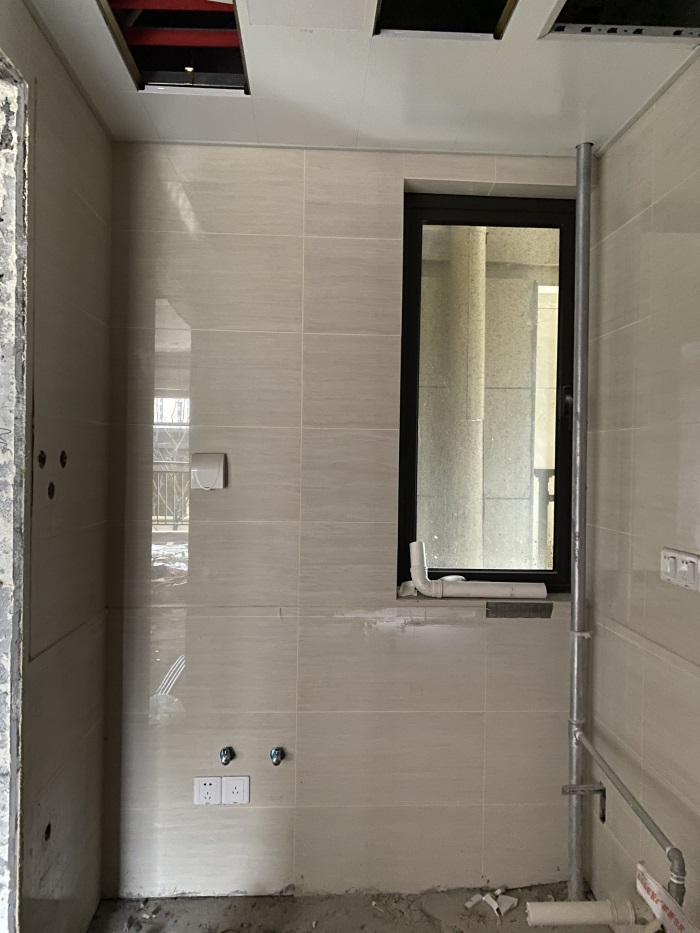

厨房
