壹号院9-1-3#90㎡ 现代——家·阖

设计师和师傅正在，餐厅水电放样。

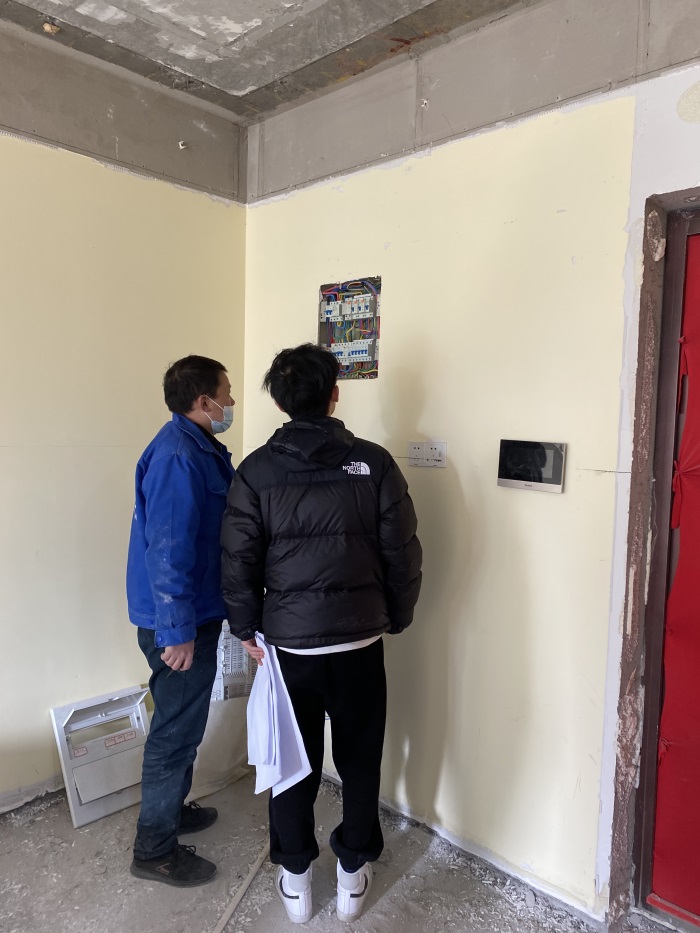

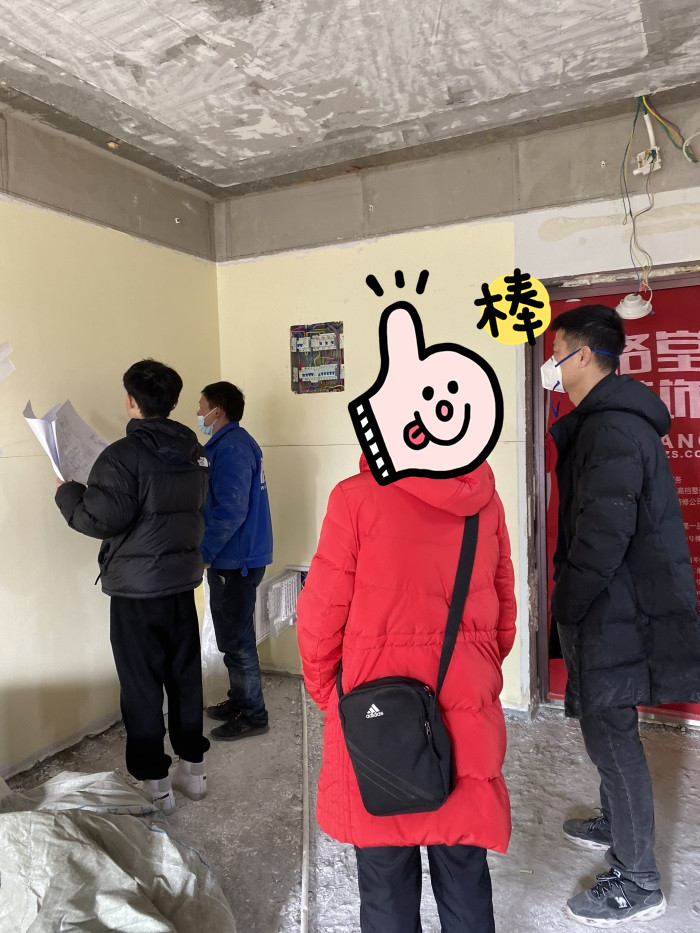

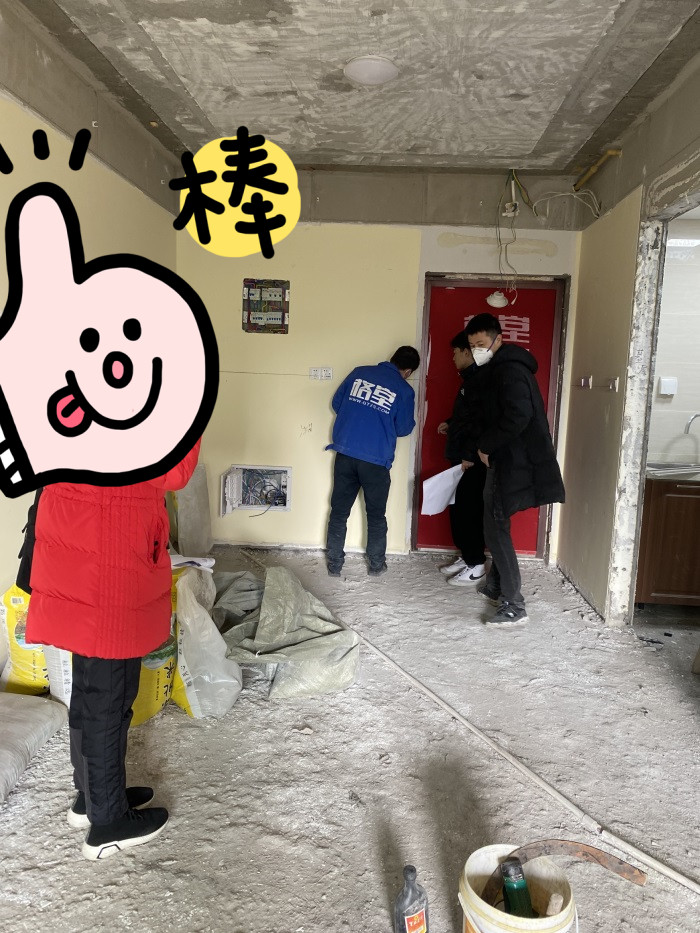

正在墙面配电箱和，墙面开关插座，位置放样。

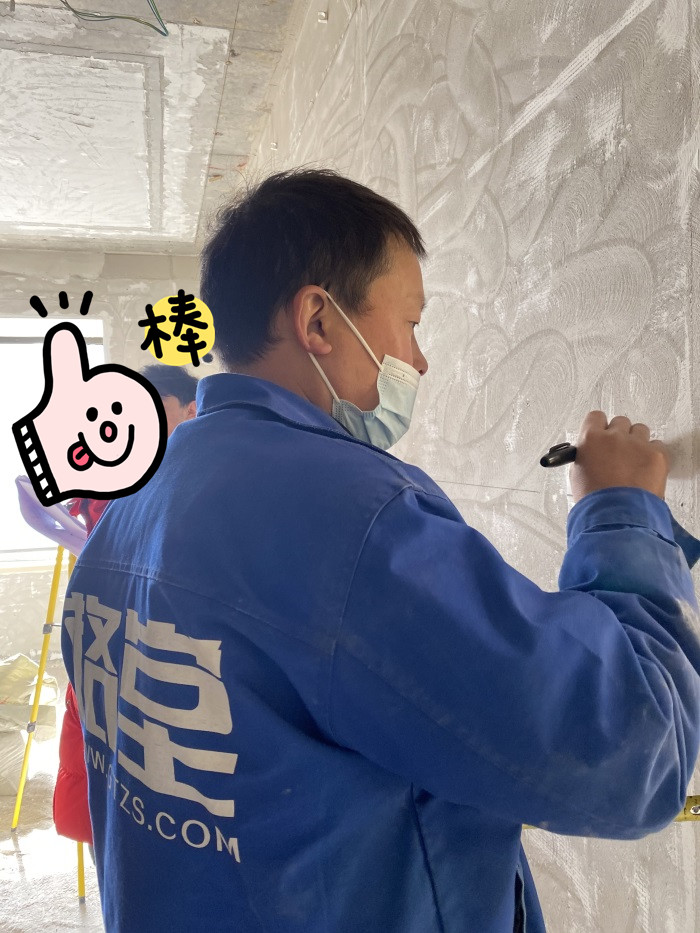

师傅正在客餐厅，墙面开关插座位置放样。

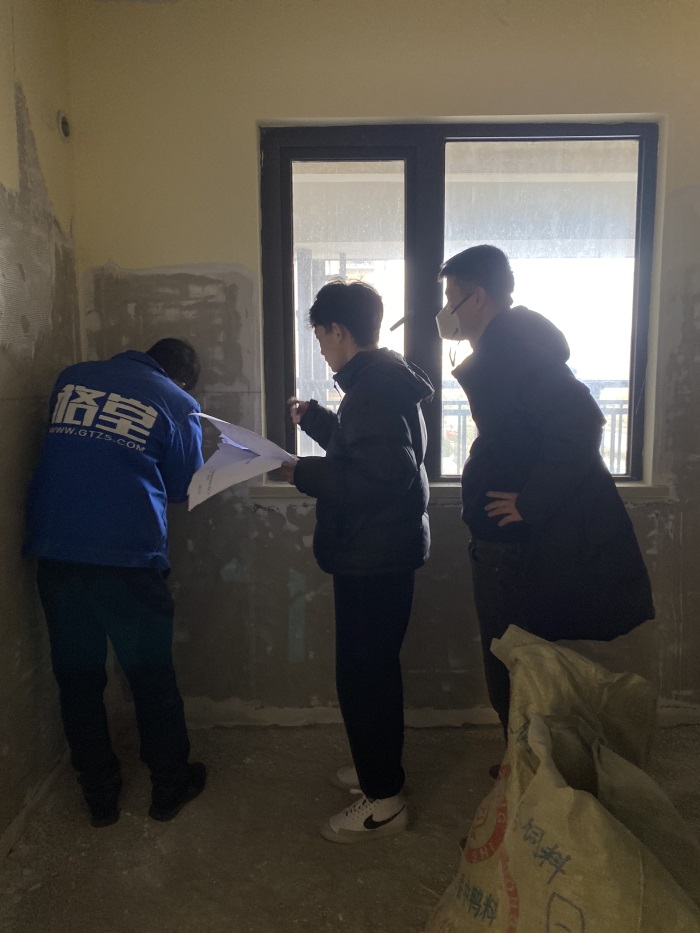

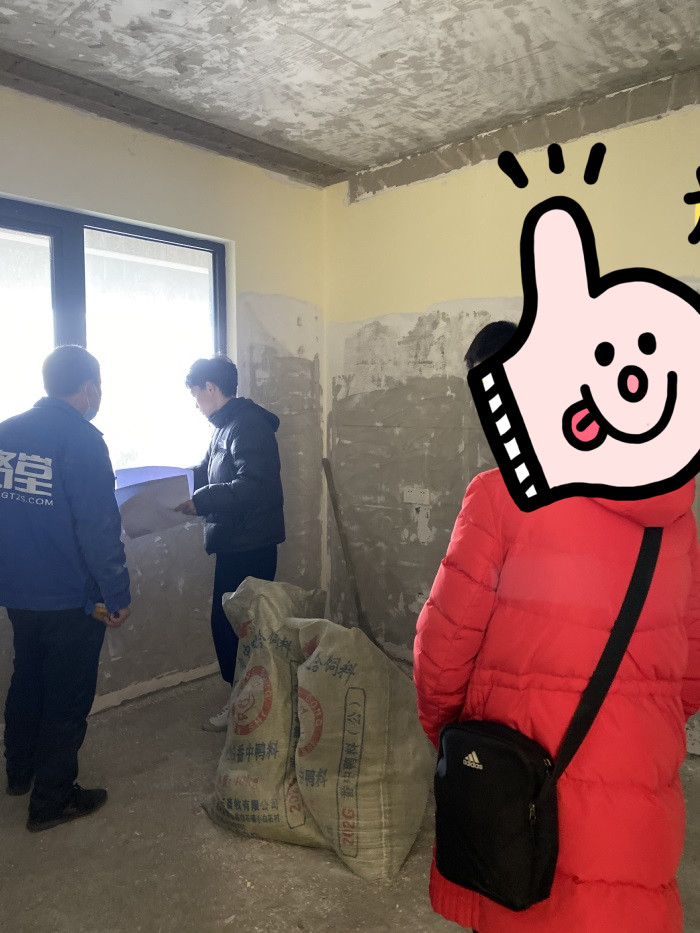

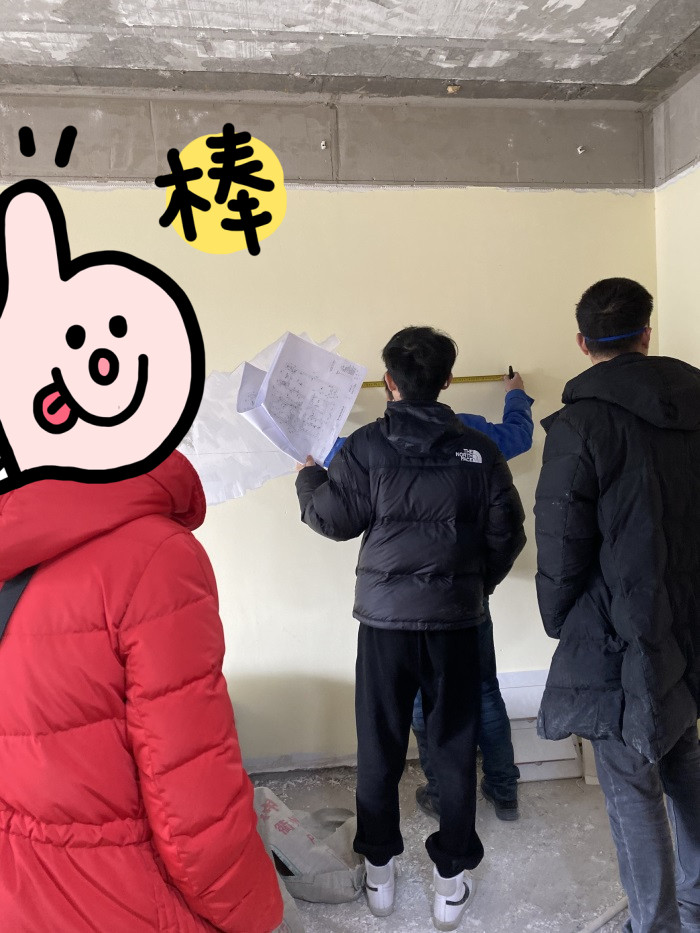

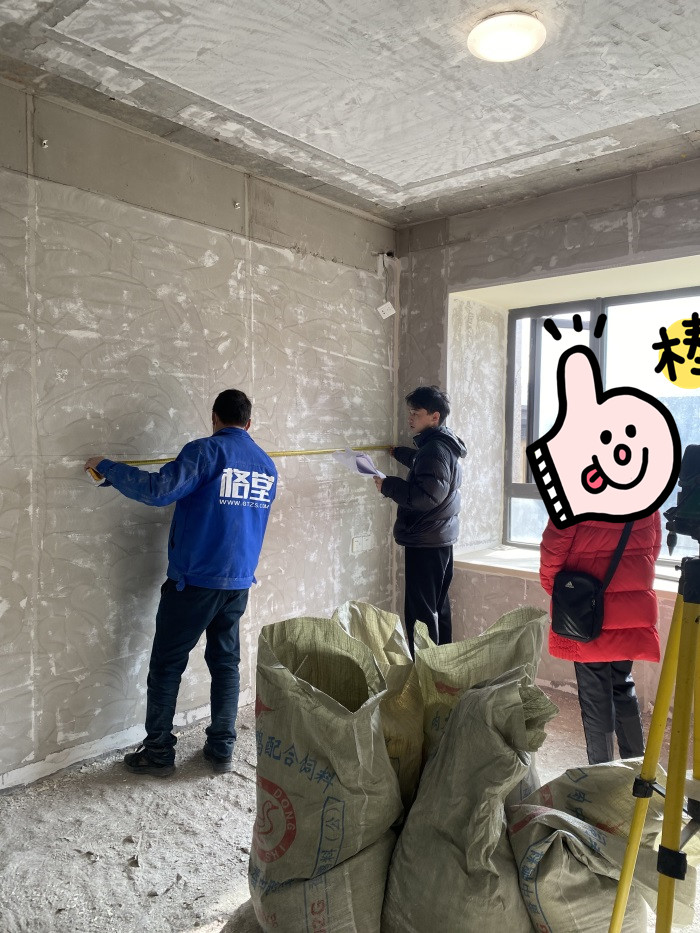

设计师和师傅正在，房间墙面开关插座，位置放样。

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

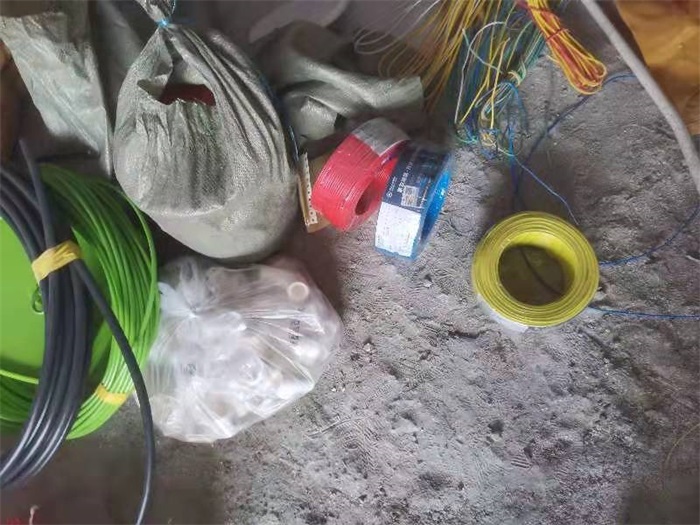

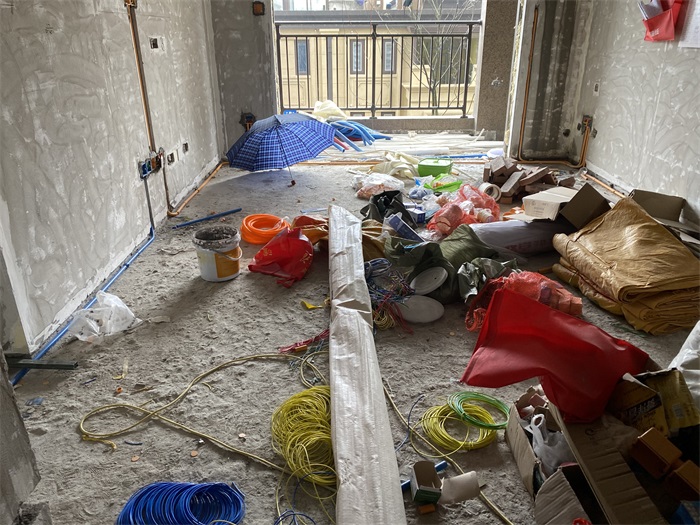

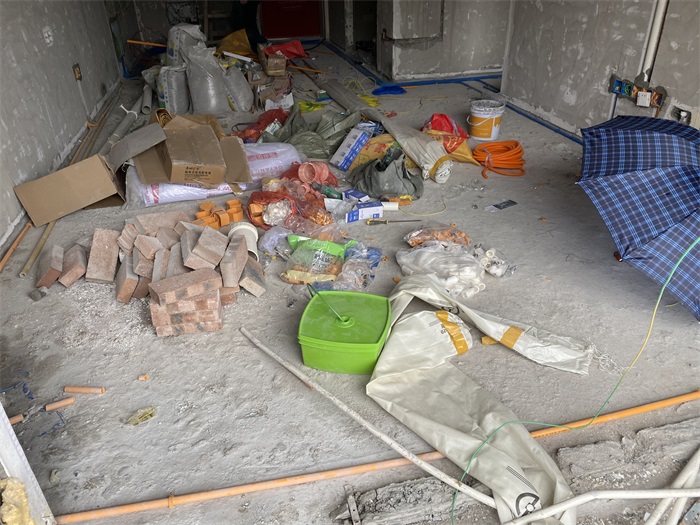

水电材料进场，中财电线管:具有易识别、耐化学腐蚀、较高的抗压能力、优良的抗冲击性能、优越的电绝缘及阻燃性能。中财电线管属于中型管，壁厚纫性较好不扁、不绉、不裂.

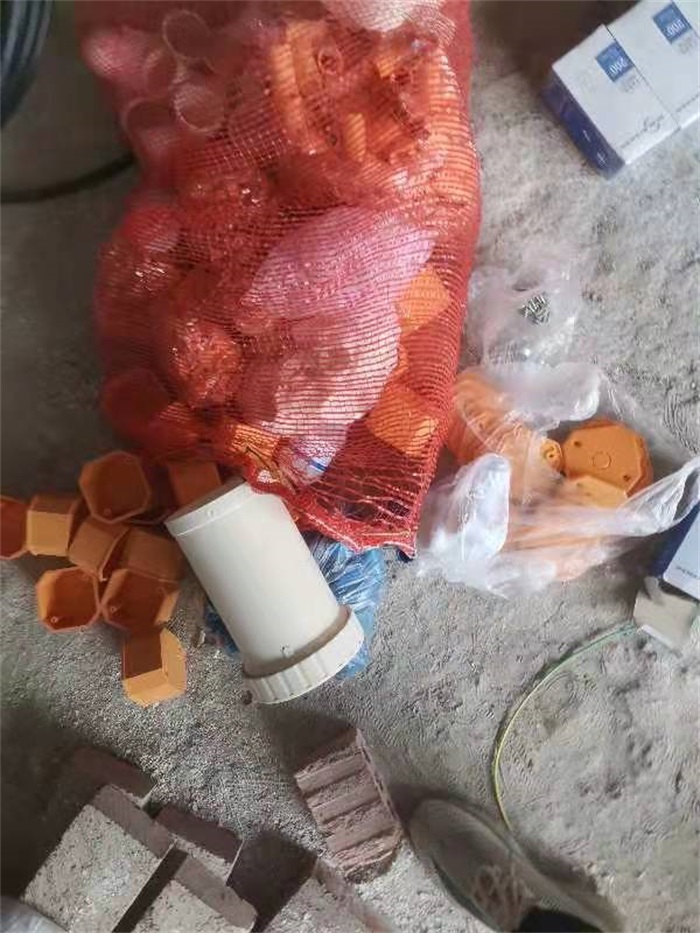

线盒；强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

中大元通电线采用低烟无卤绝缘层，尼龙护套层，最高工作温度125度，有阻燃性能，寿命高达40年以上。

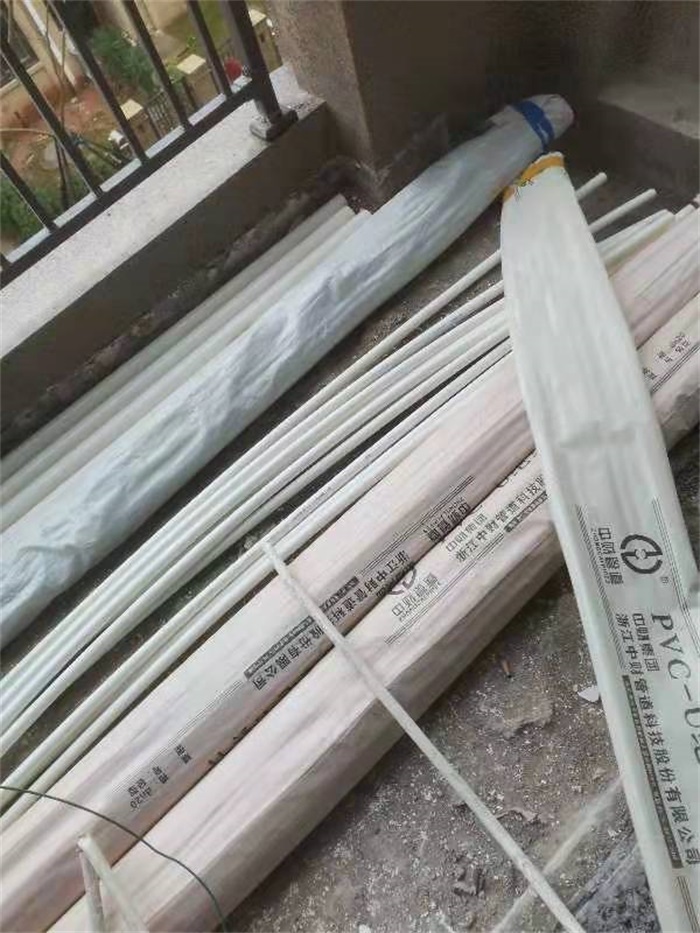

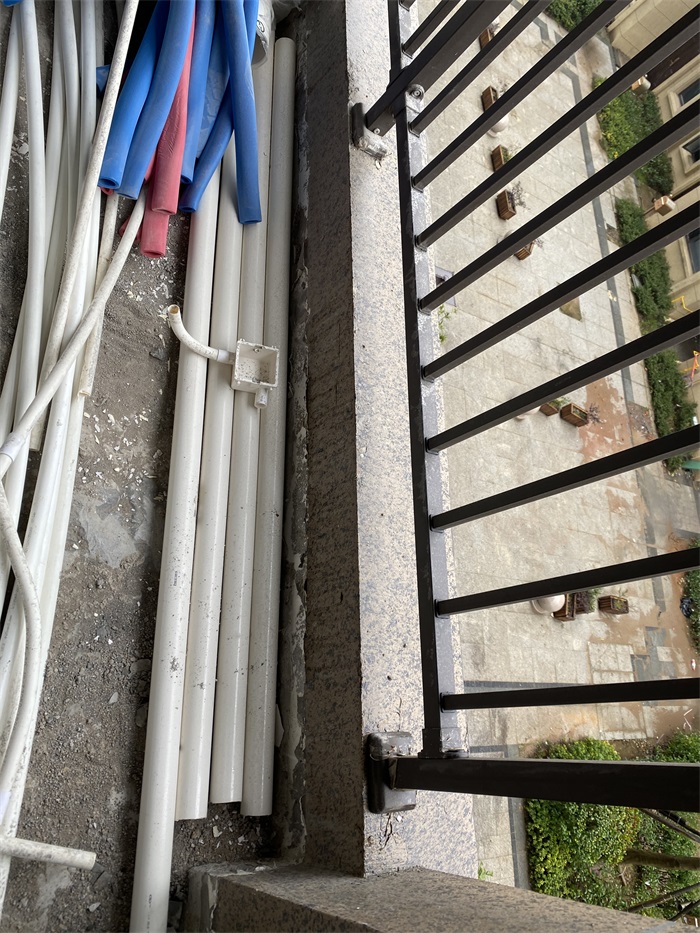

中财下水管，壁厚韧性好扁而不裂.

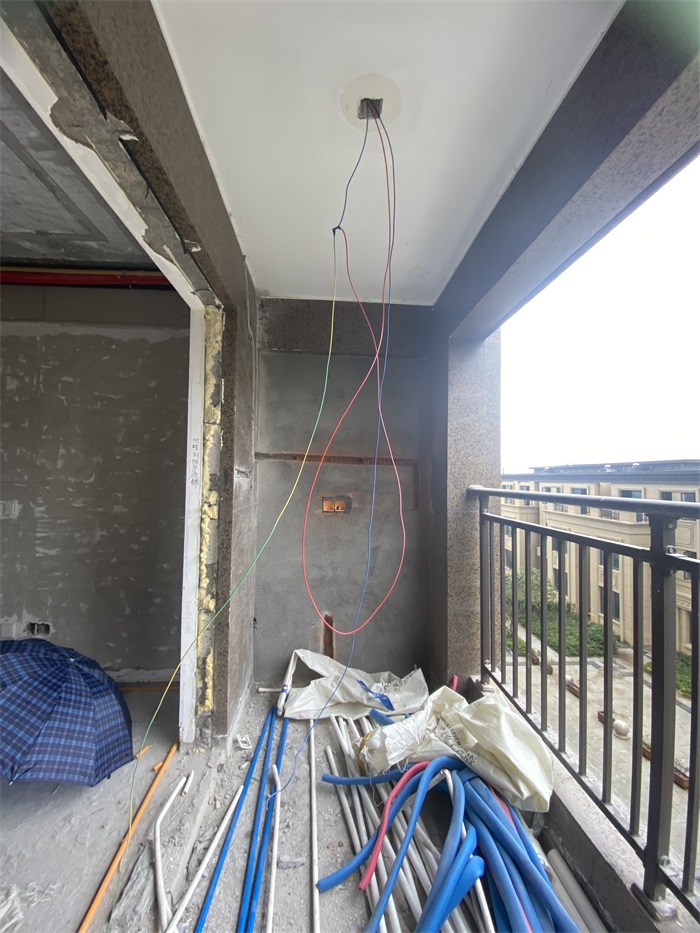

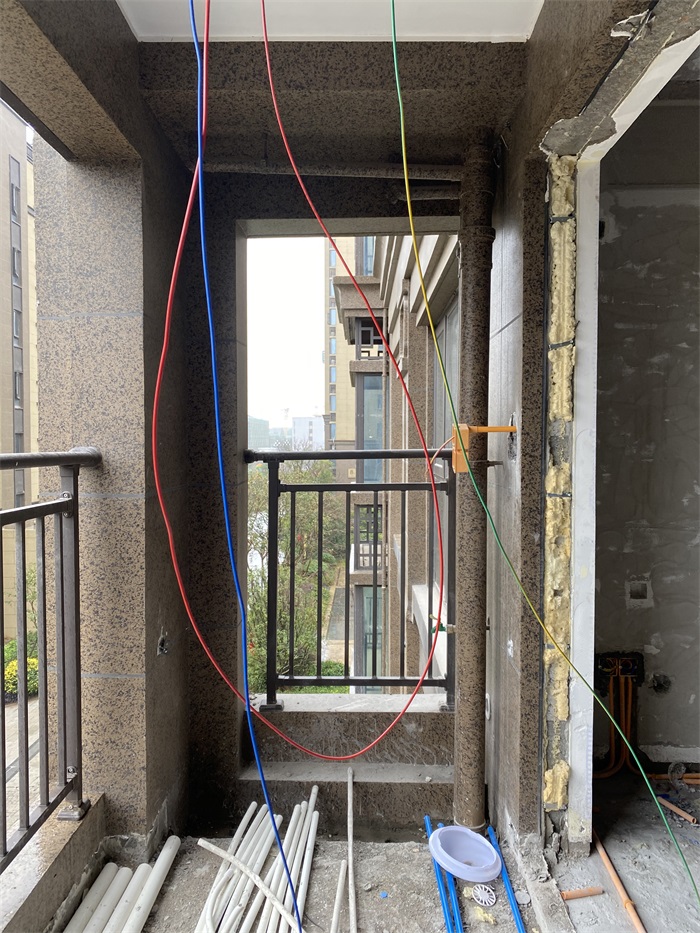

客厅阳台墙面线槽，横平竖直，我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了！

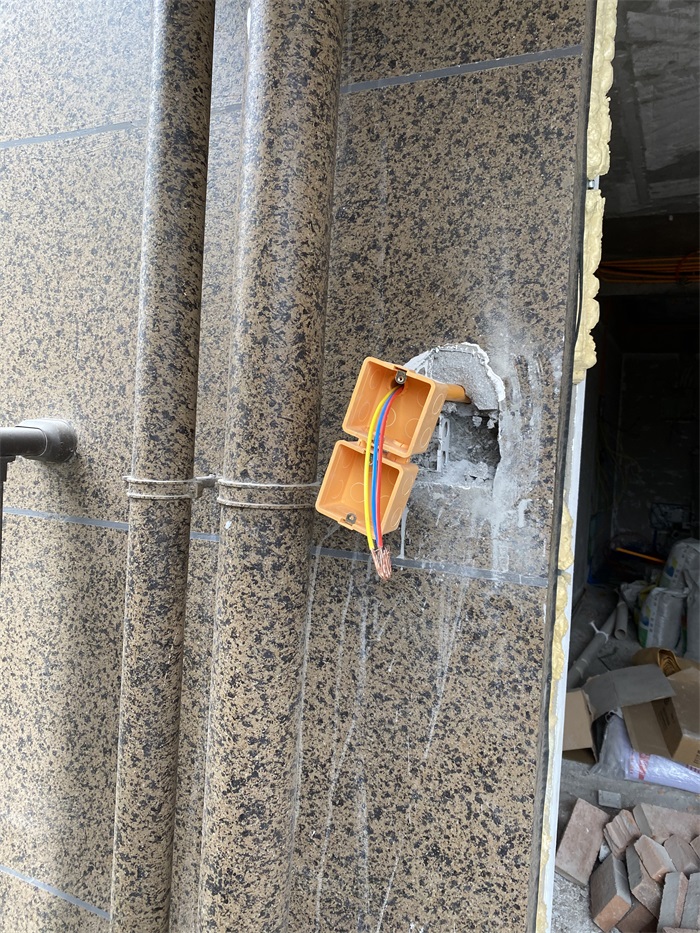

墙面暗盒安装平整，暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

墙面线管正在穿电线。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

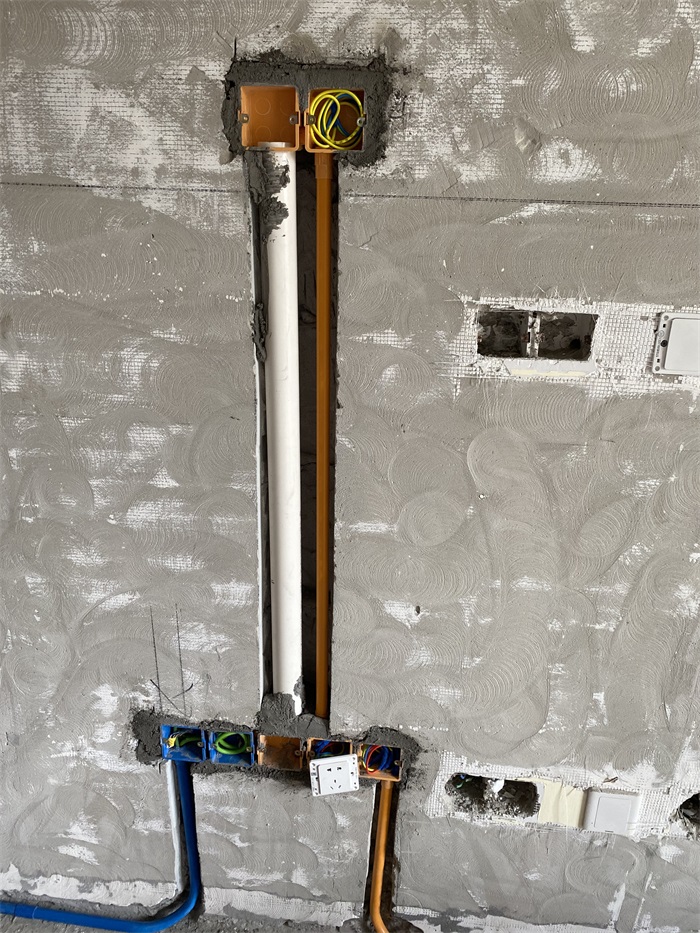

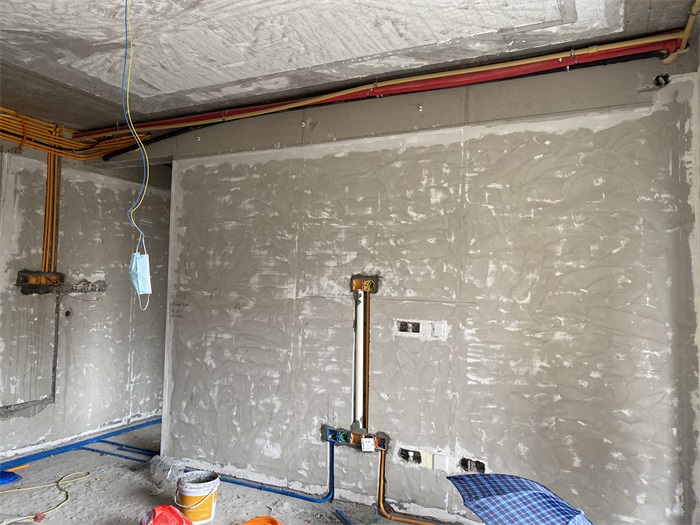

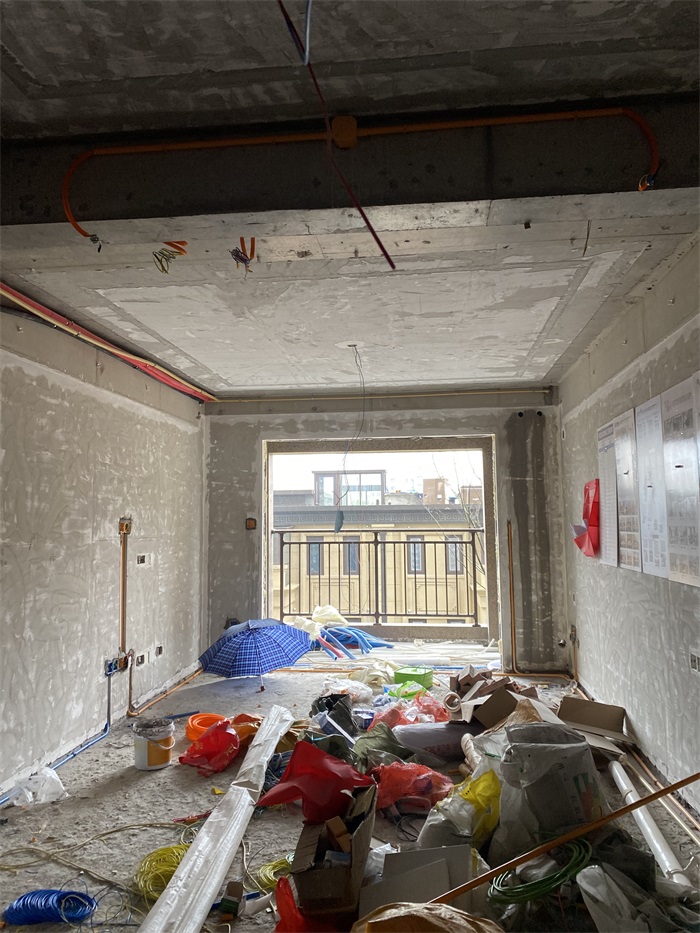

客厅墙面线管布置，横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管强弱电线距离30厘米以上，防止信号干扰！

墙面电视线有专门的管道预埋，避免信号干扰！

墙面普通插座，离地净高30厘米。

墙面开关离地净高1.35米。

客厅墙面线管，强弱电线距离30厘米以上，防止信号干扰！

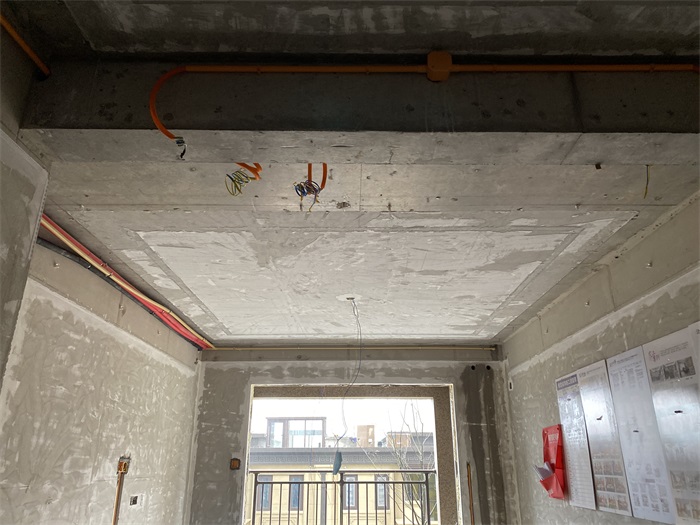

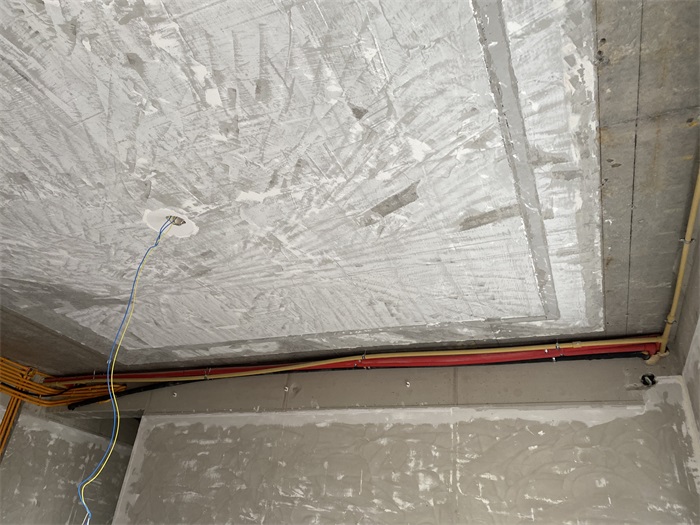

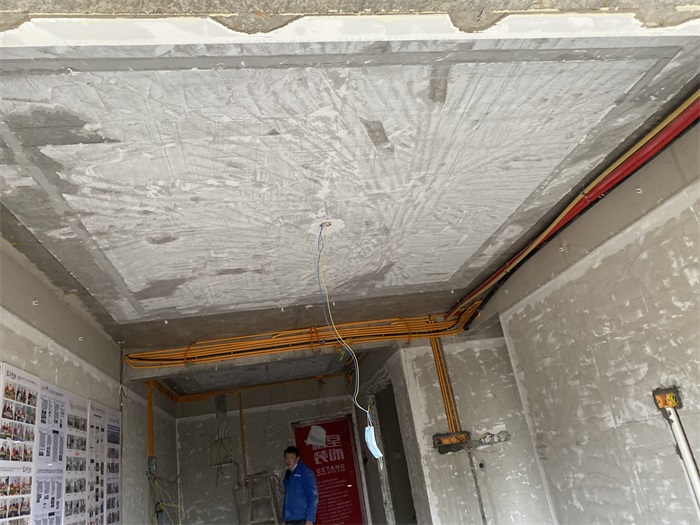

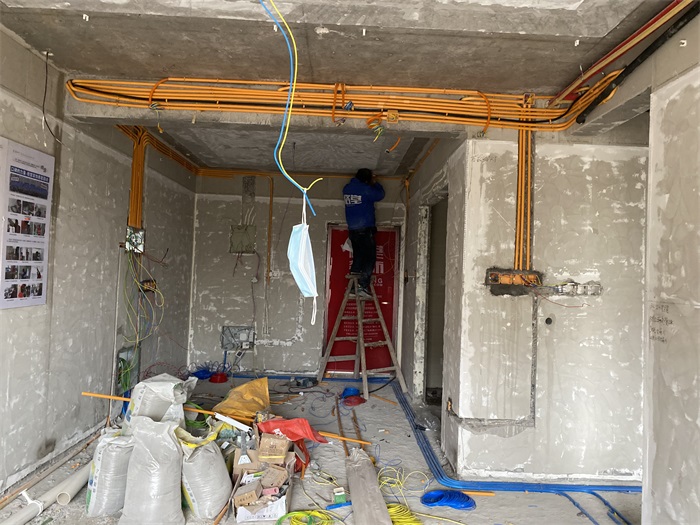

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

中央空调要用电缆线。
