阳光水岸4-3-11#138㎡现代——凝萃 · 时光

发表于 2022-4-4 10:45:10

本帖最后由格堂水菊于 2022-4-13 15:44 编辑

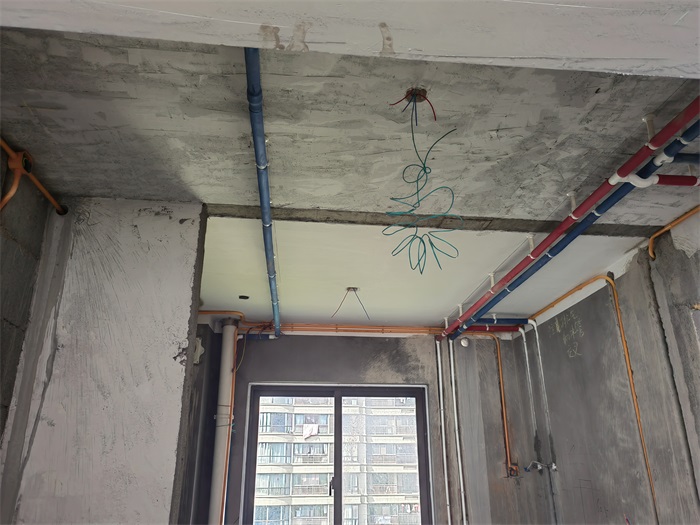

厨房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

。

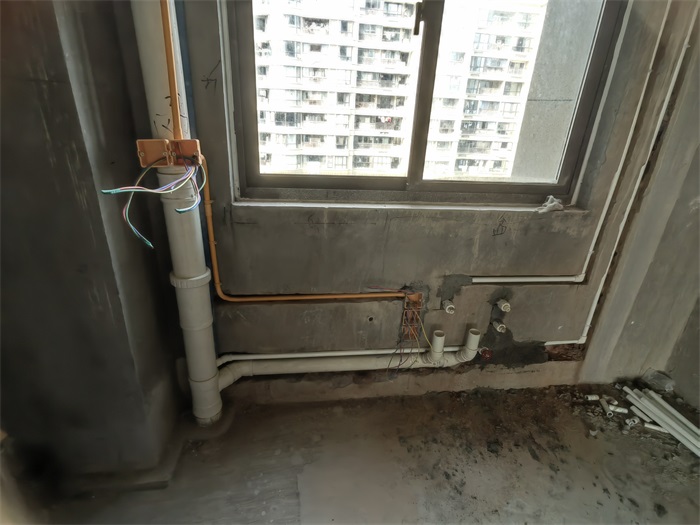

柜体内水管采用内丝外露，直接法能及时发现渗水，每户水管进水部位室内加进水总阀。

发表于 2022-4-4 11:09:56

本帖最后由格堂水菊于 2022-4-4 11:11 编辑

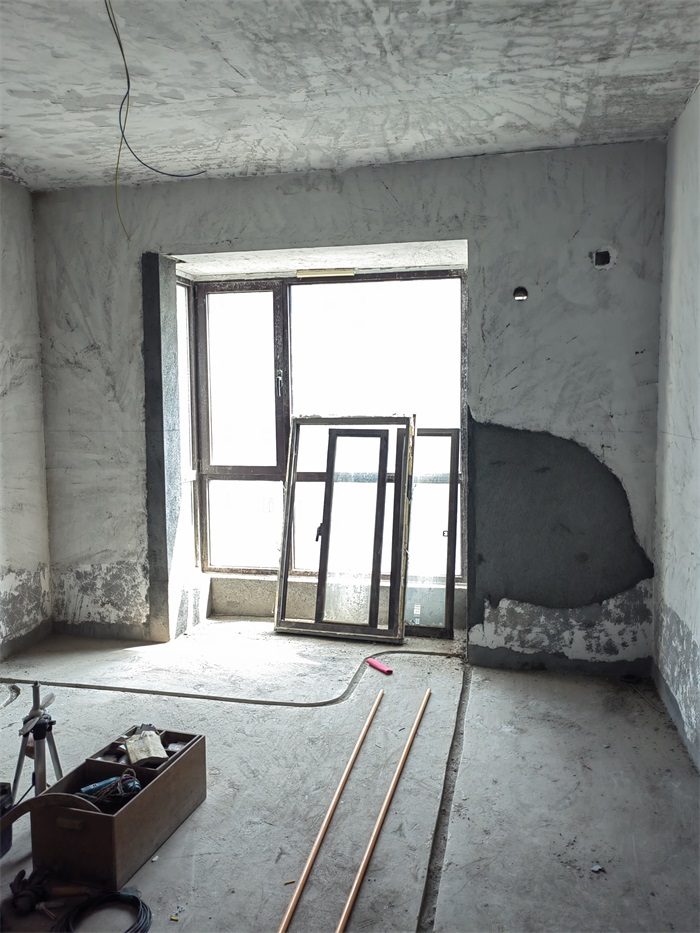

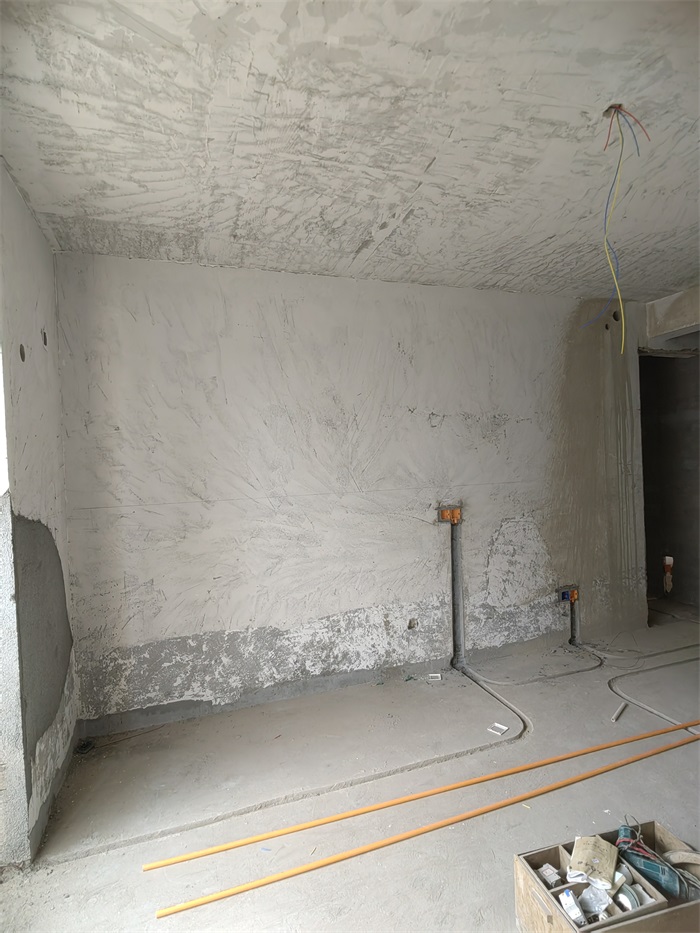

次卧

发表于 2022-4-4 11:13:18

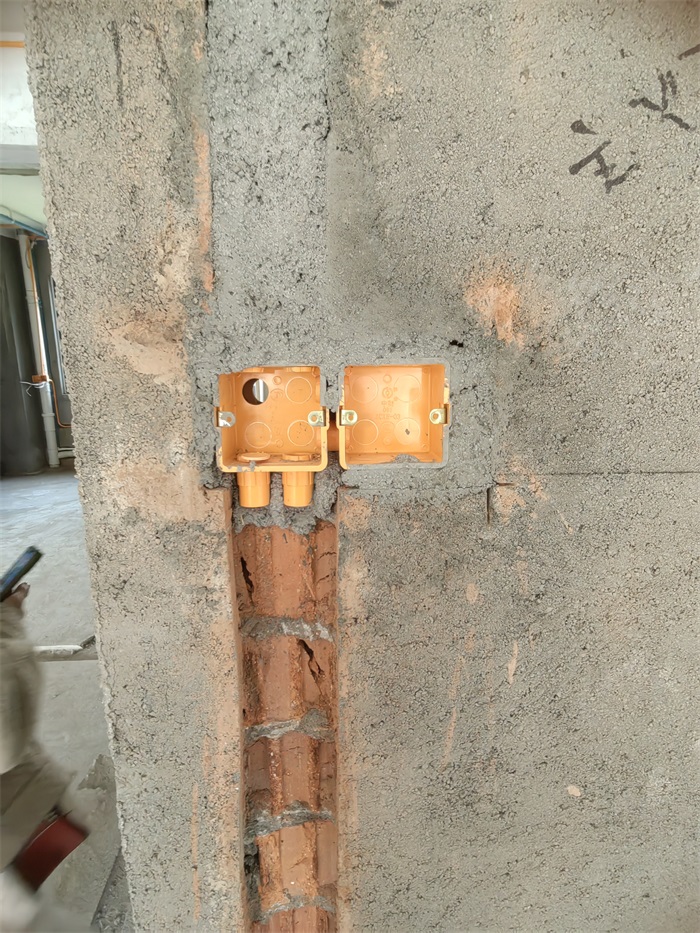

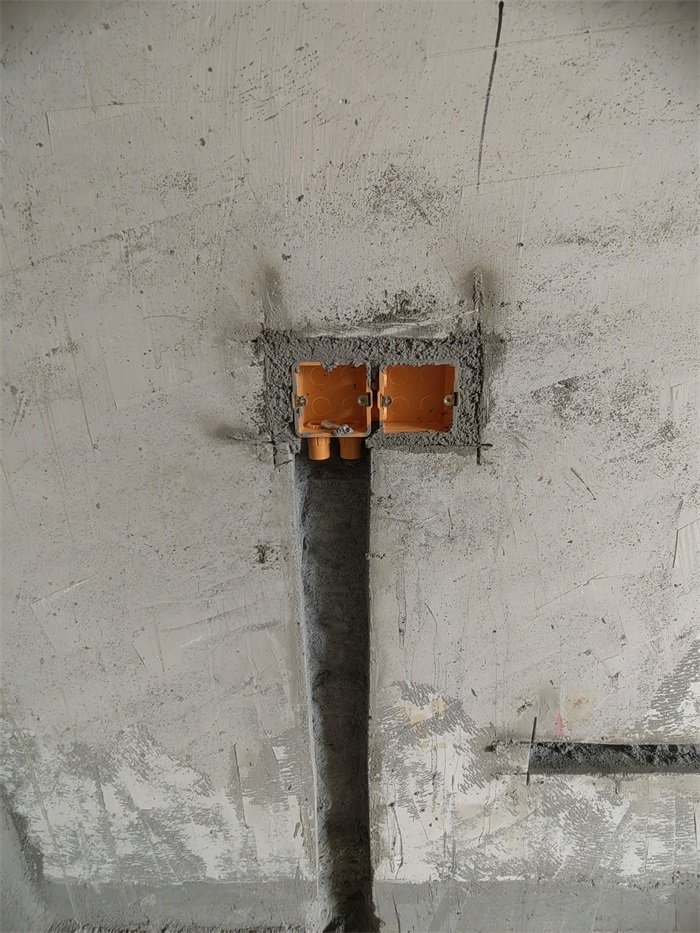

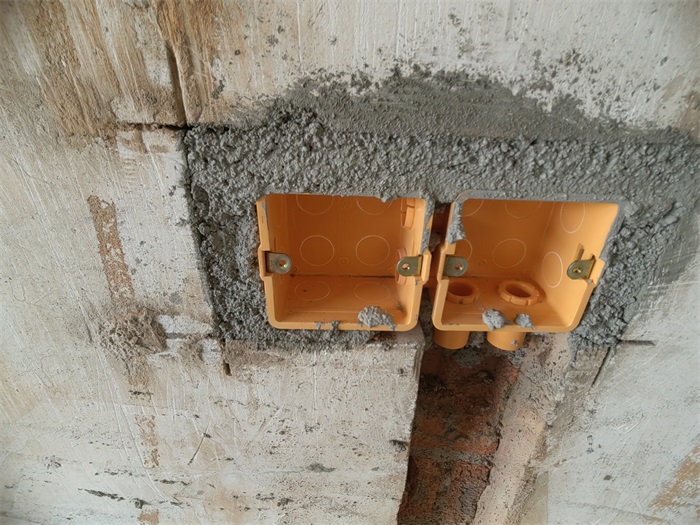

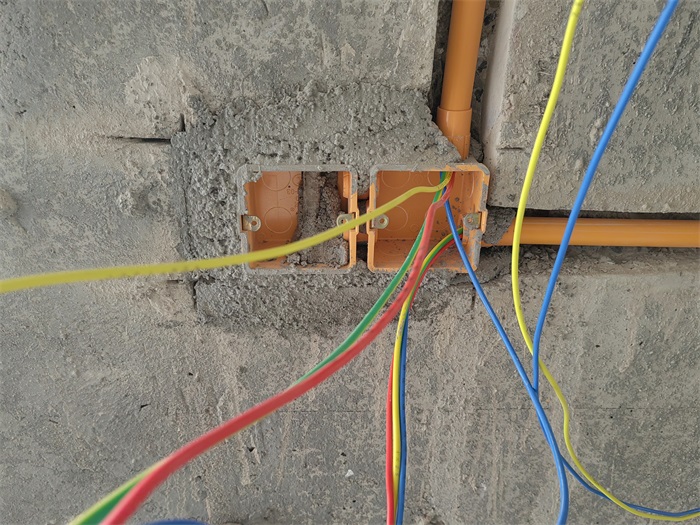

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

发表于 2022-4-4 11:17:21

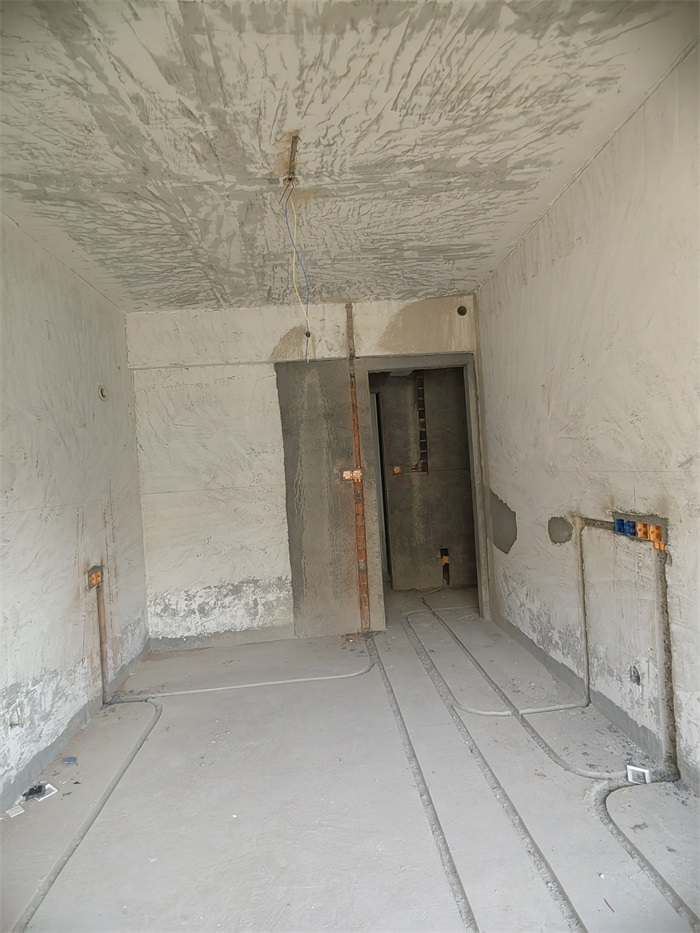

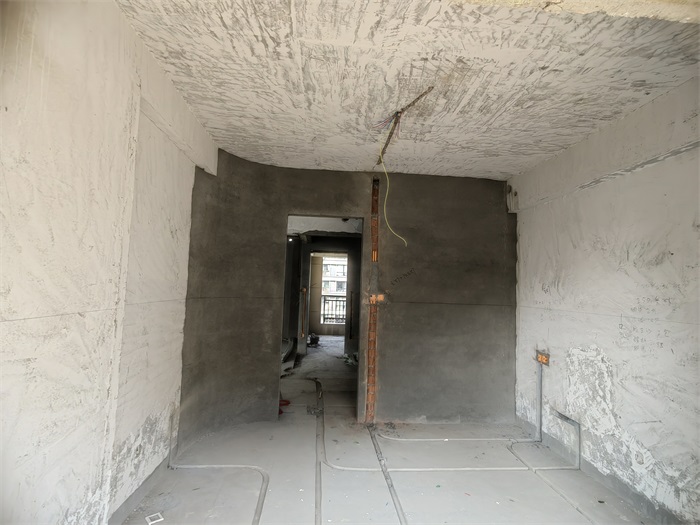

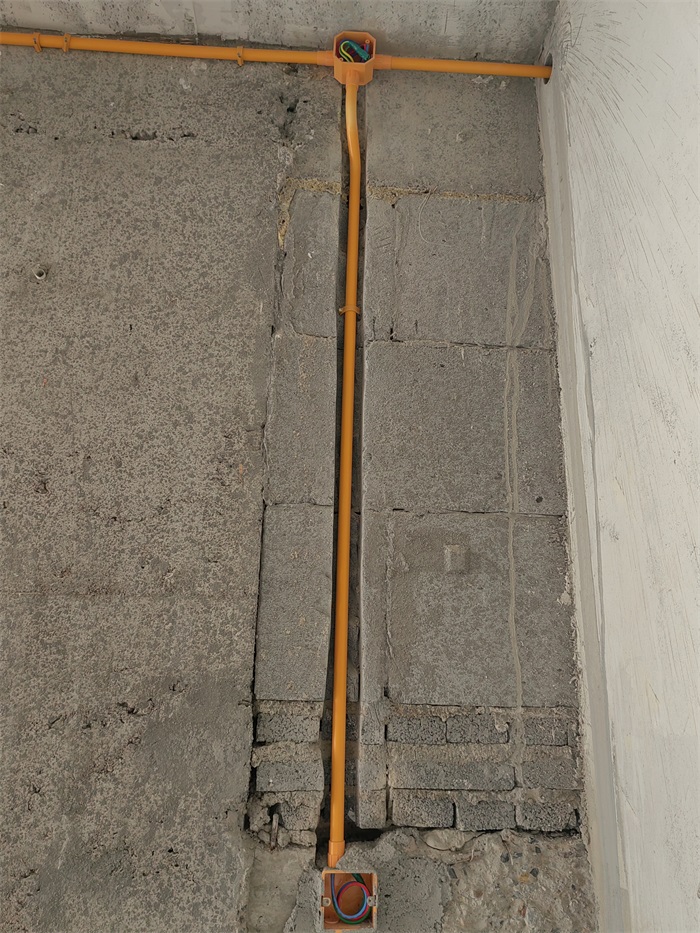

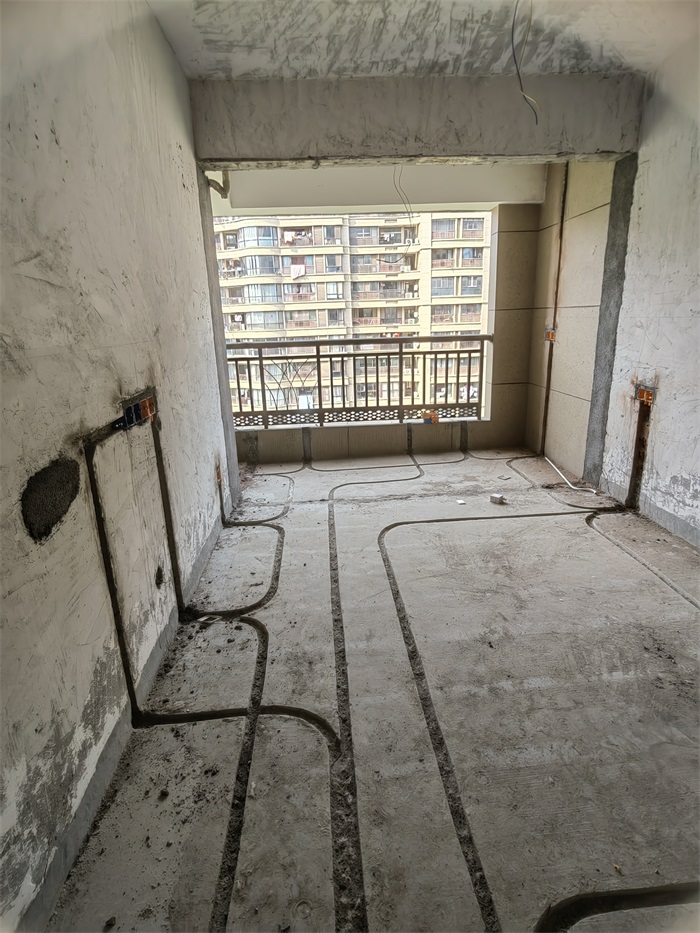

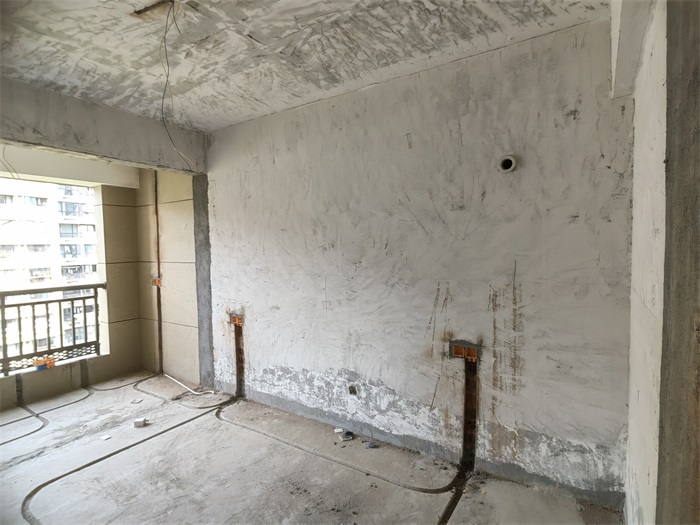

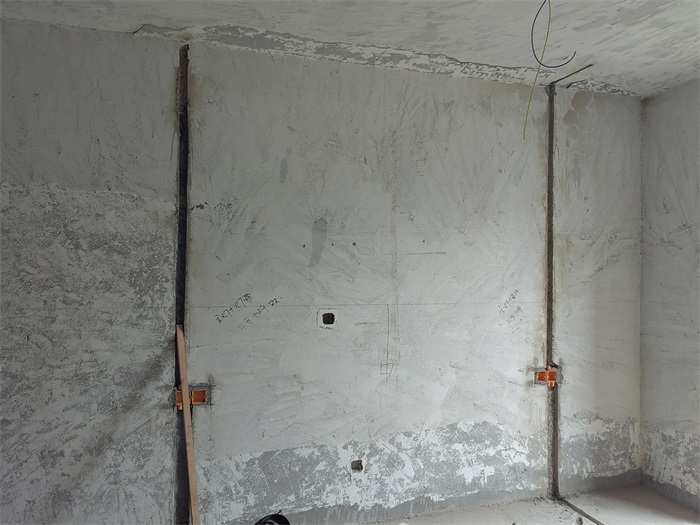

次卧墙面电线布置中。

发表于 2022-4-4 11:19:23

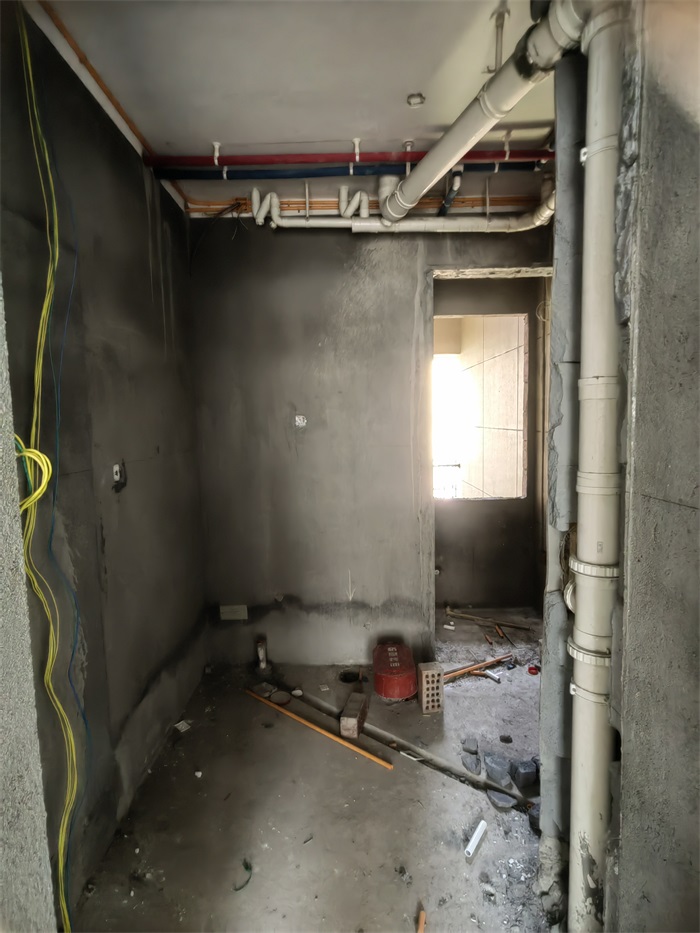

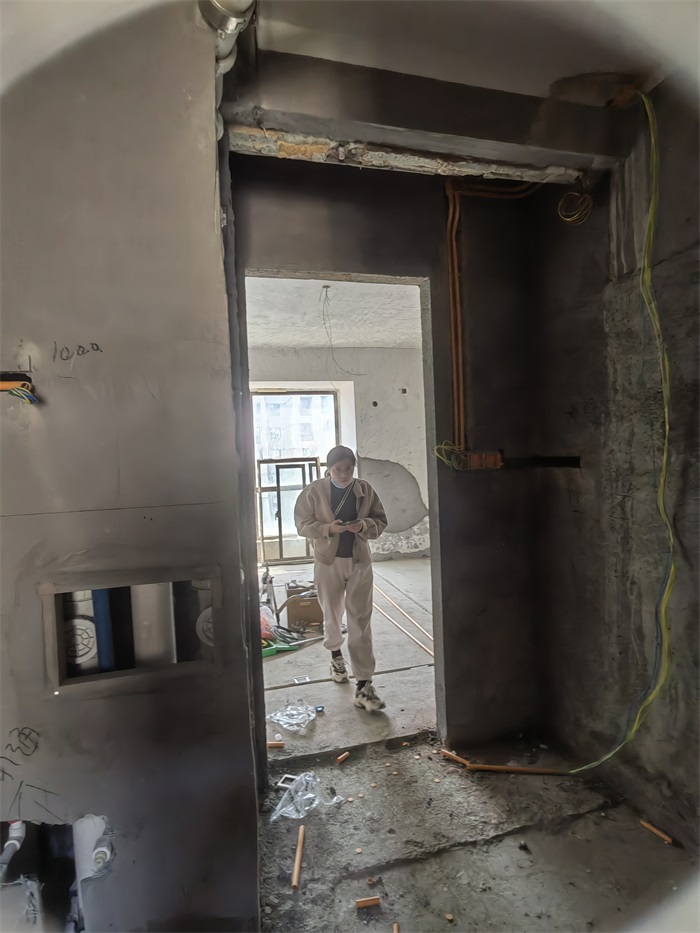

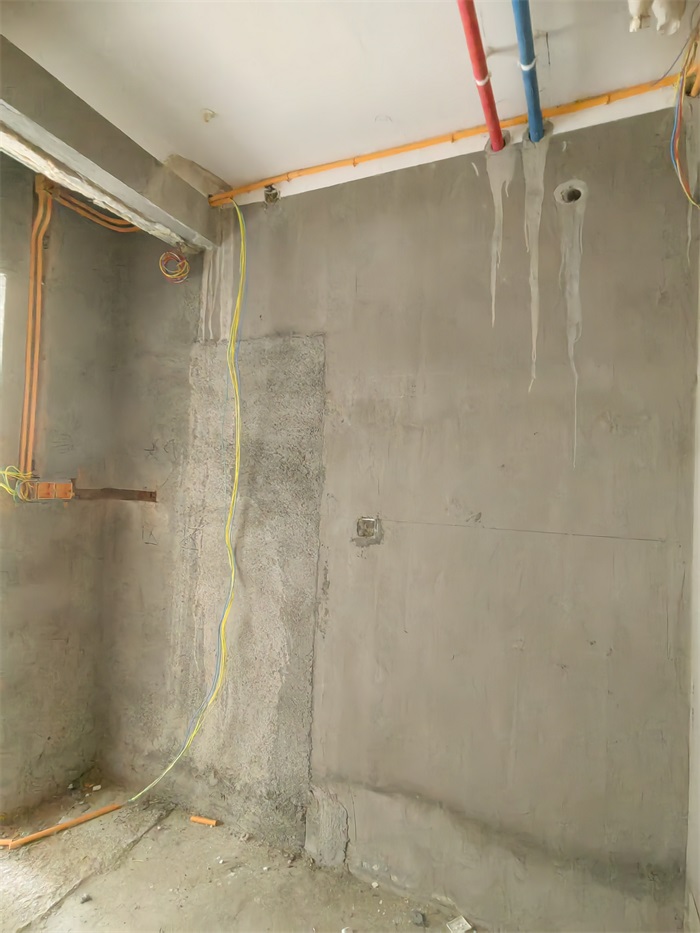

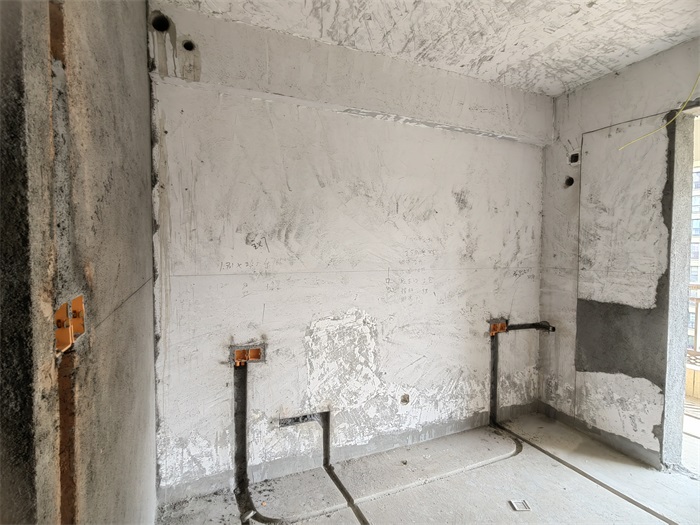

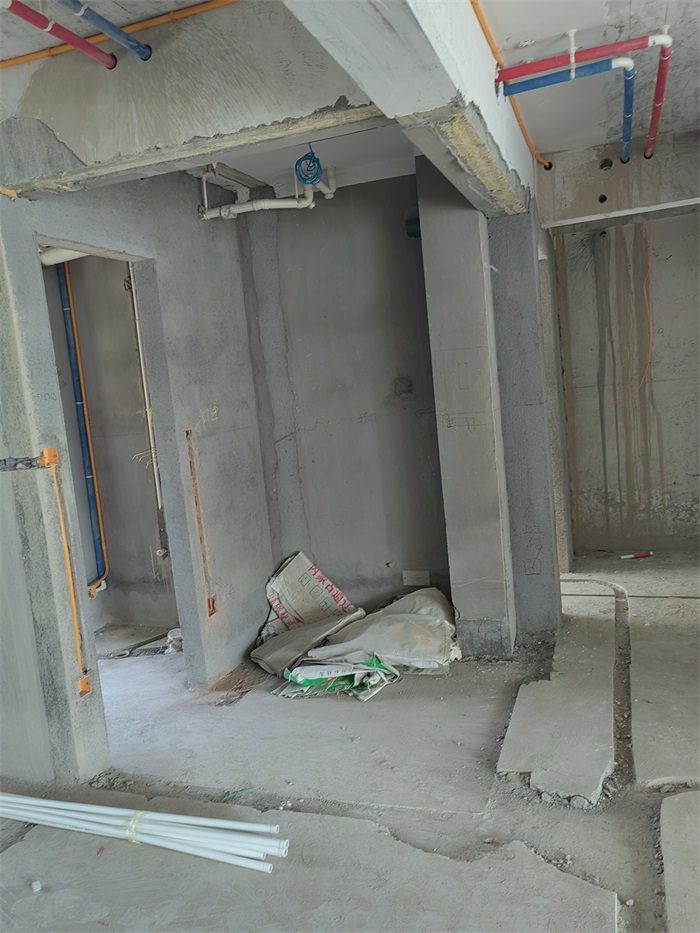

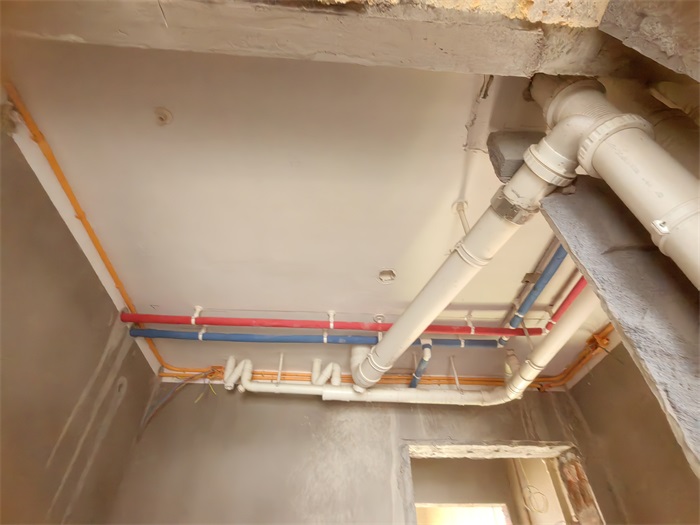

外卫水电正在布置中

发表于 2022-4-4 11:26:57

本帖最后由格堂水菊于 2022-4-13 15:46 编辑

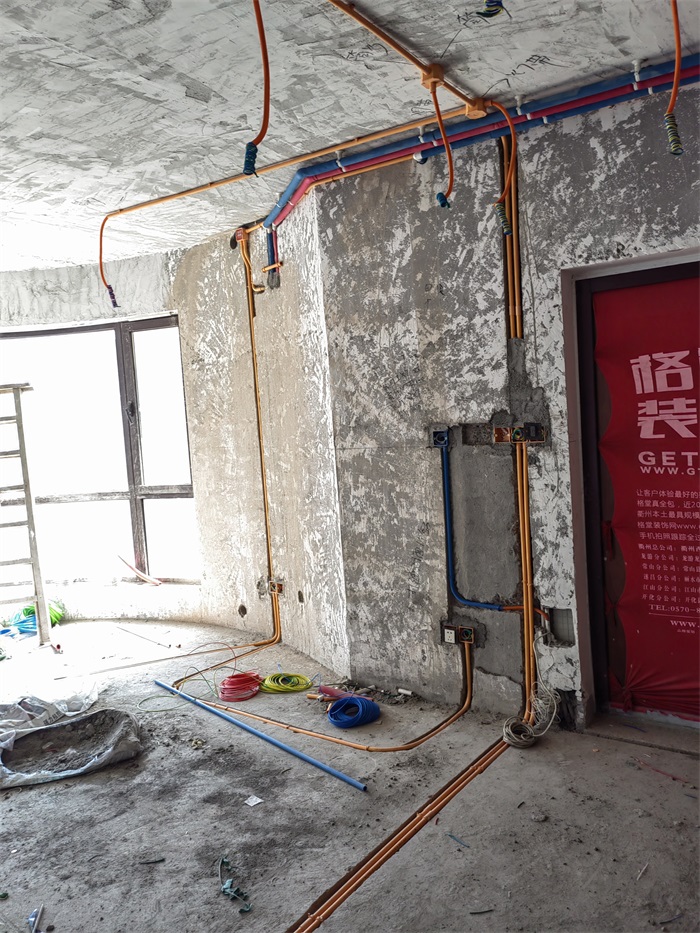

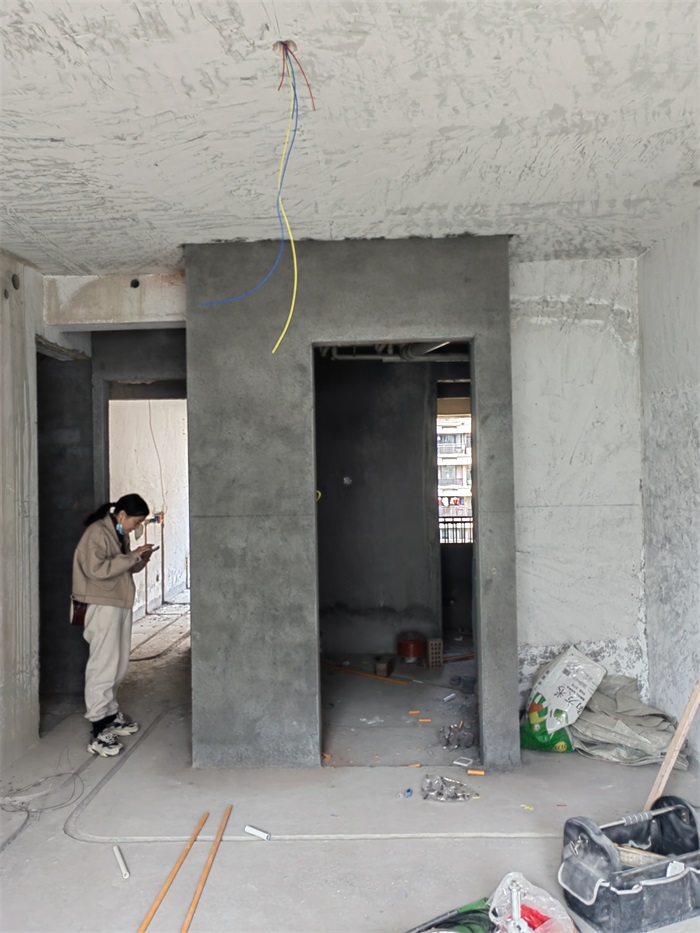

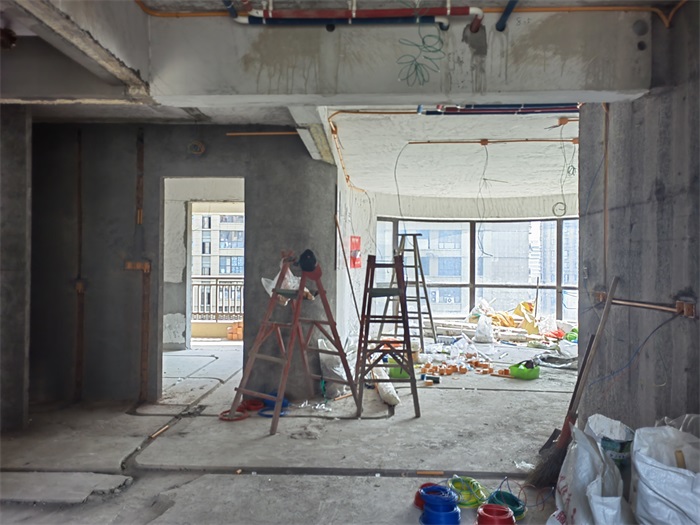

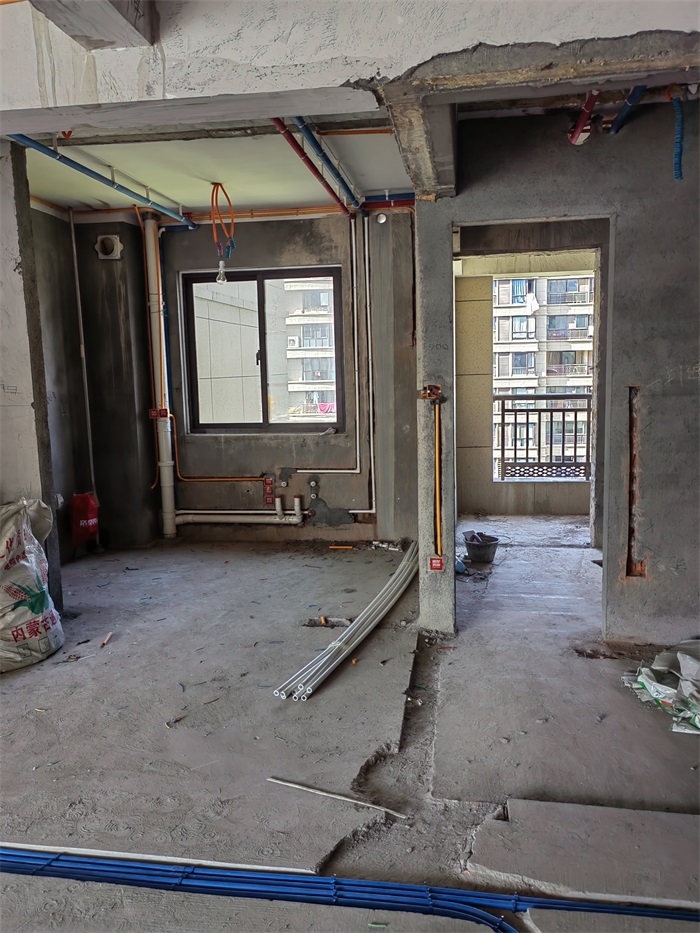

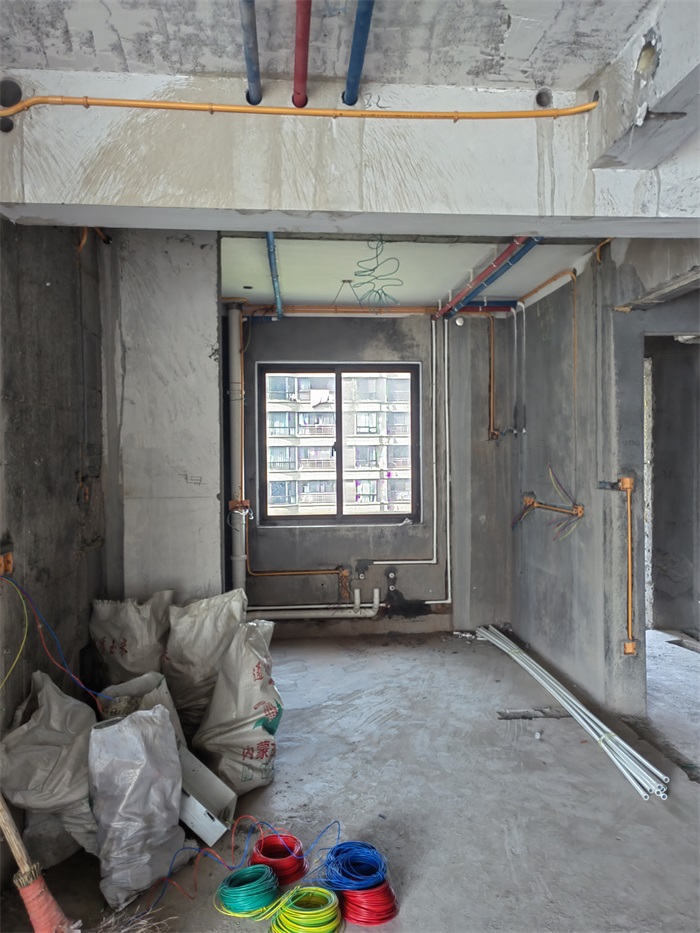

餐厅墙面水电布置中。

发表于 2022-4-4 11:31:37

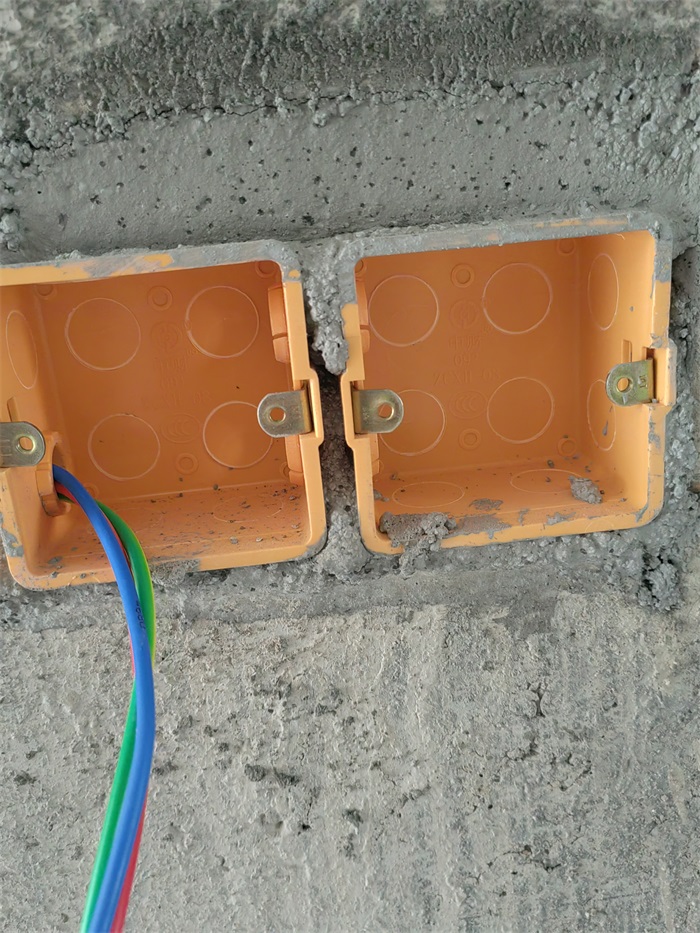

线盒之间用快速连接件连接

发表于 2022-4-12 14:58:35

本帖最后由格堂水菊于 2022-4-13 15:51 编辑

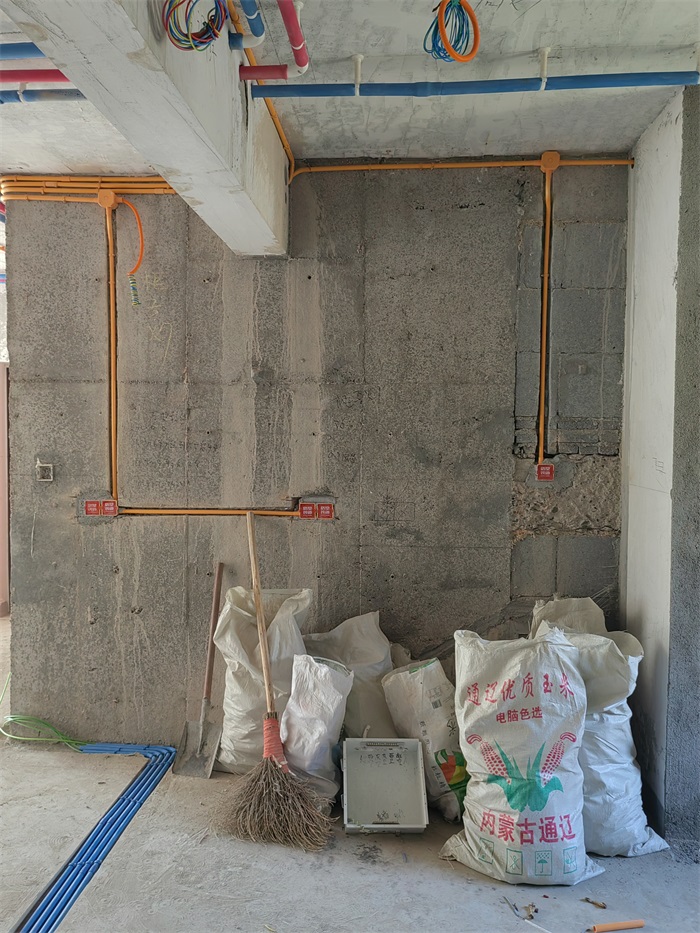

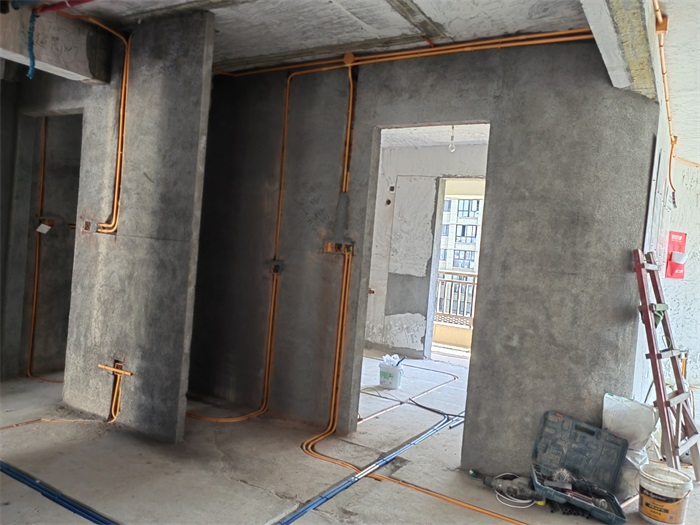

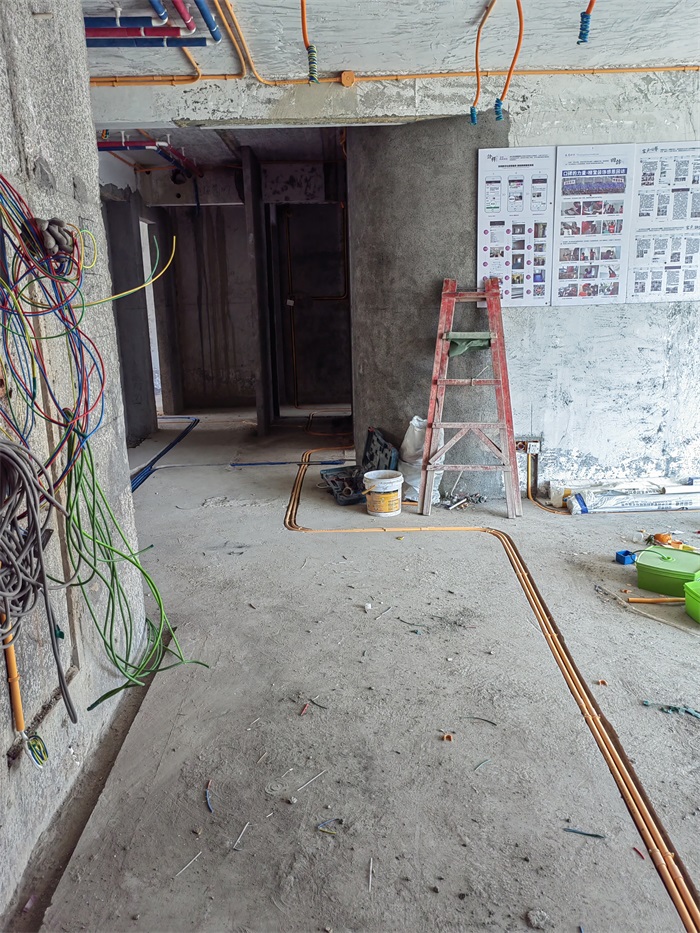

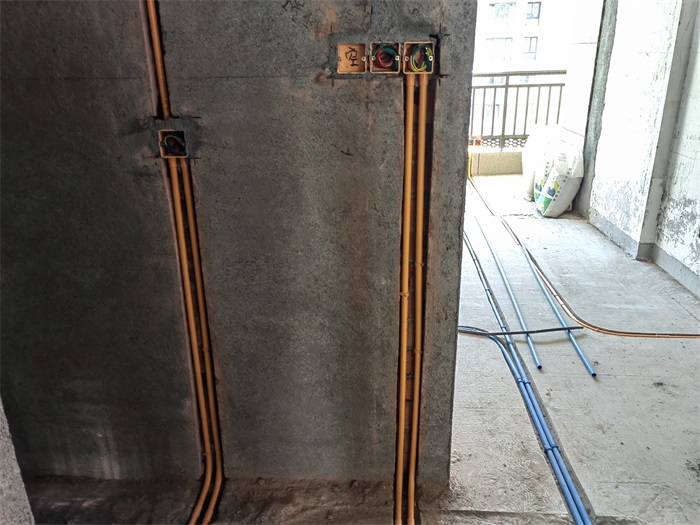

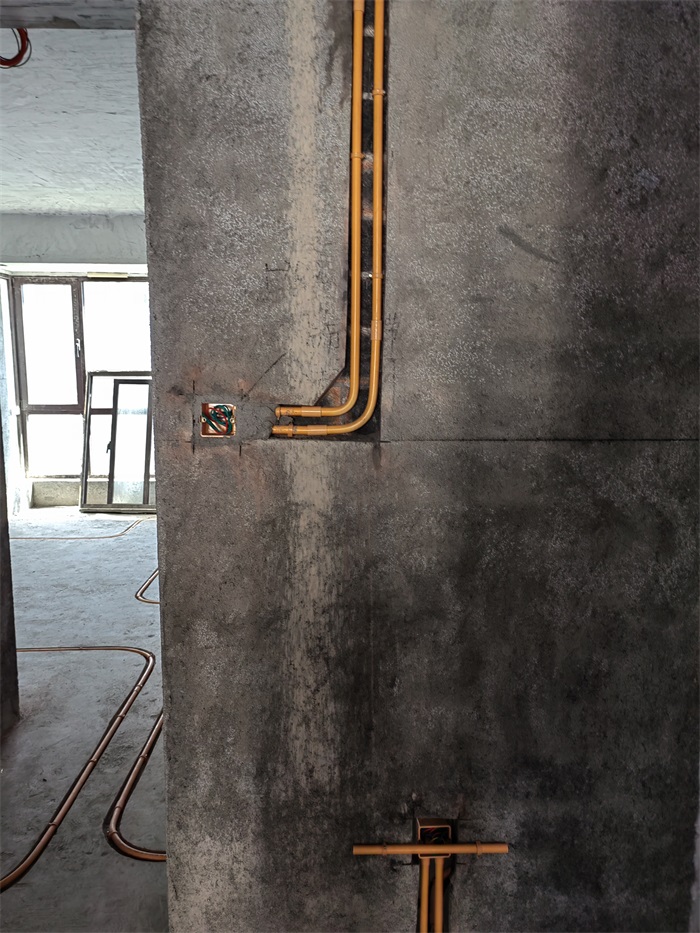

门厅过道墙面线管布置平整，开关离地净高1.3米，普通插座离地净高30厘米，

发表于 2022-4-12 15:03:50

本帖最后由格堂水菊于 2022-4-13 15:53 编辑

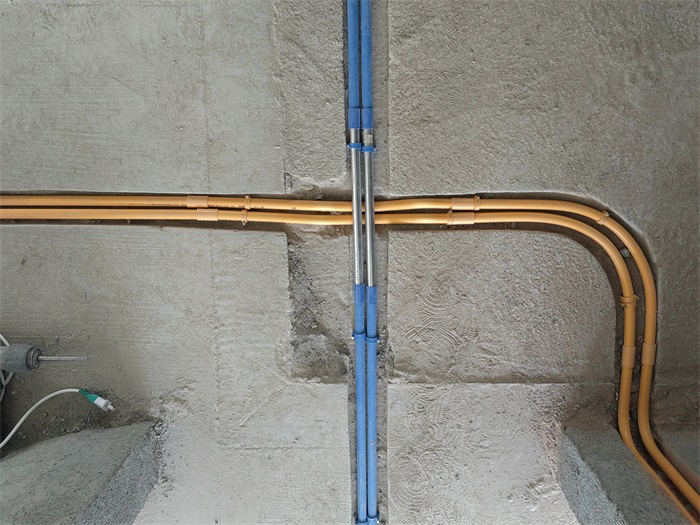

强弱电交接处用金属镀锌管交叉，防止信号干扰。

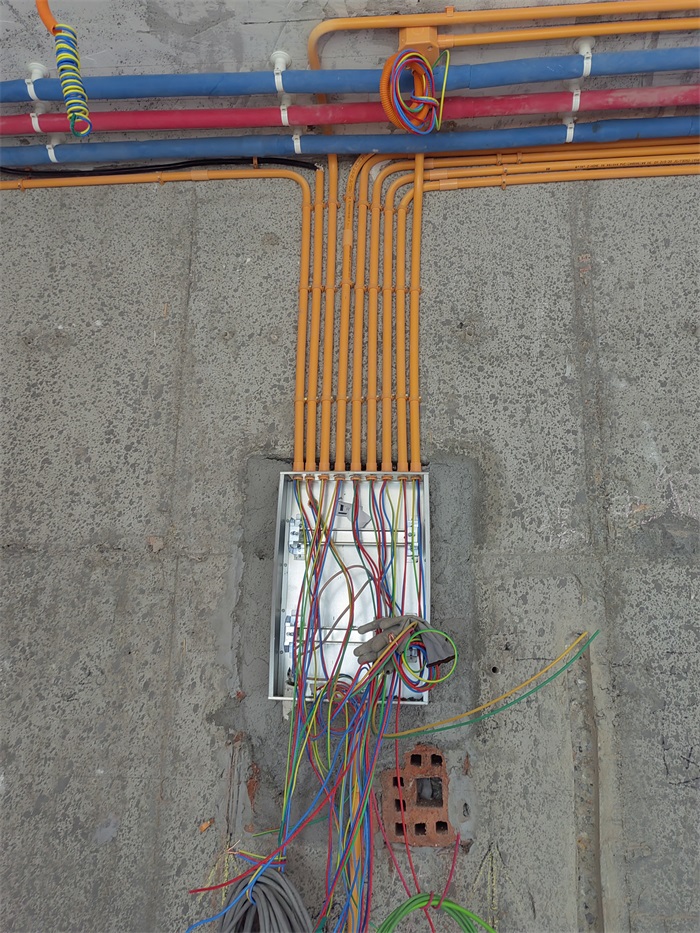

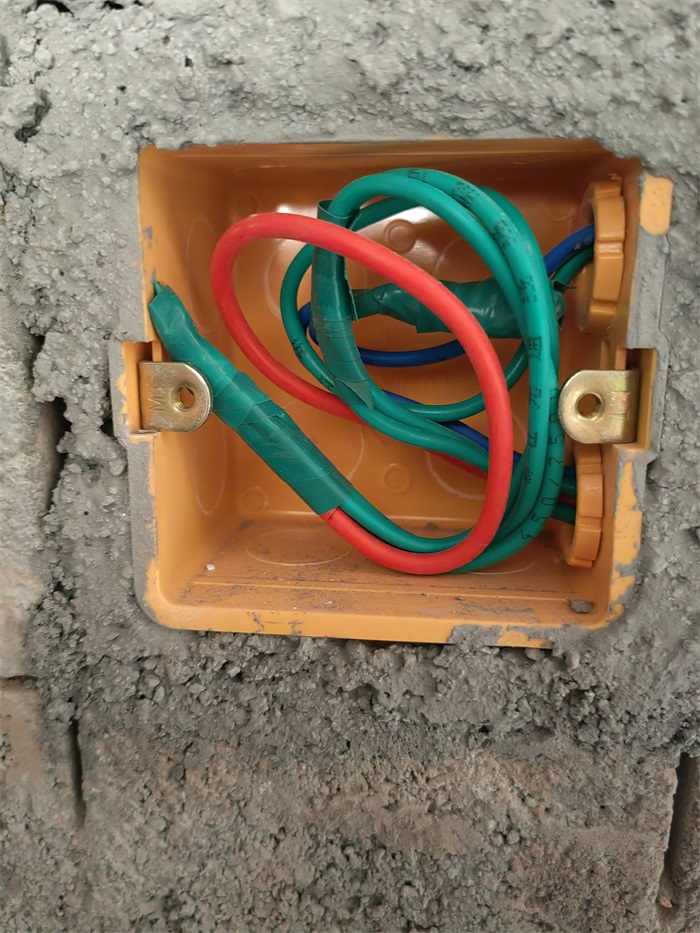

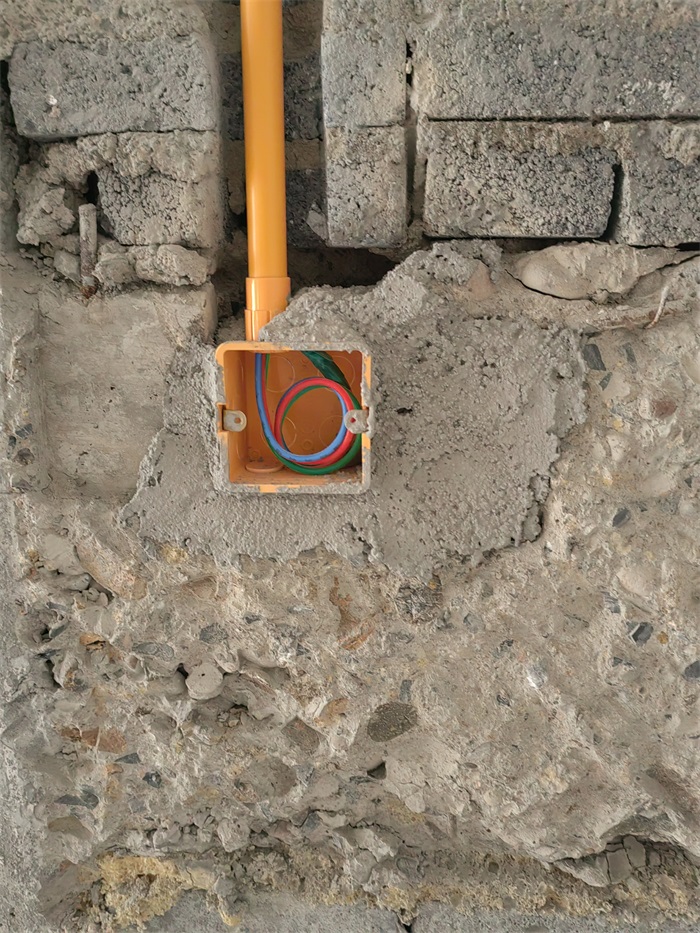

强电用橙色线盒、橙色线管，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

线盒和线管连接处套杯梳，防止穿线的时候损伤电线。

。
墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

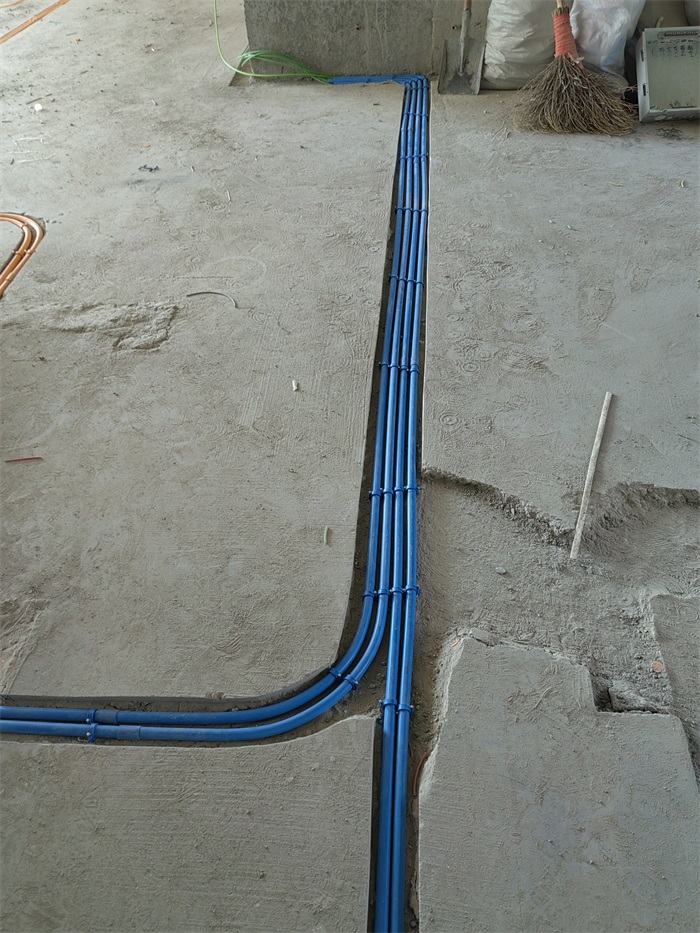

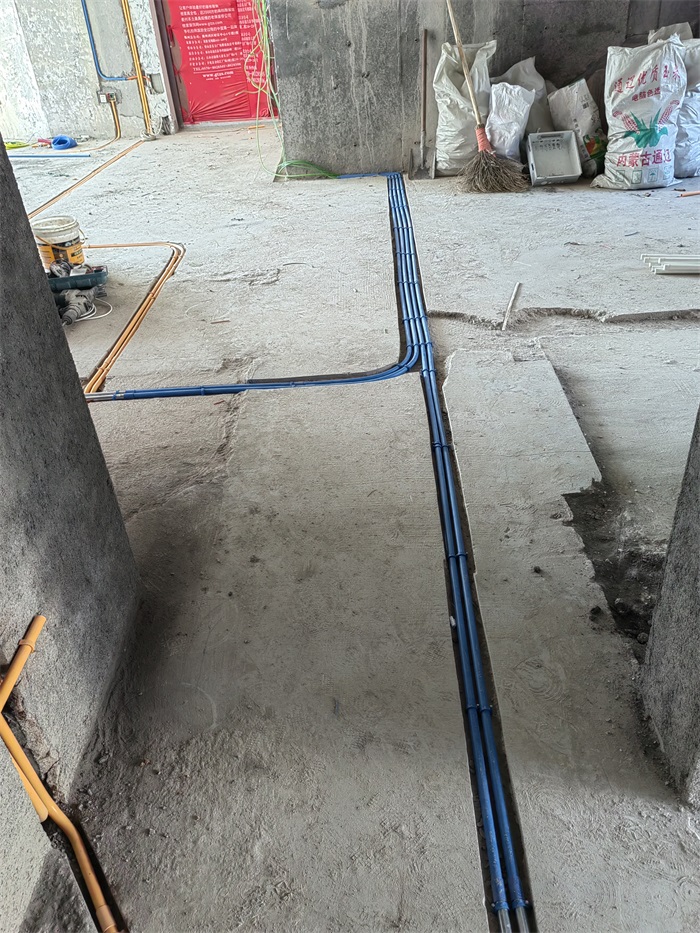

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

发表于 2022-4-12 15:07:04

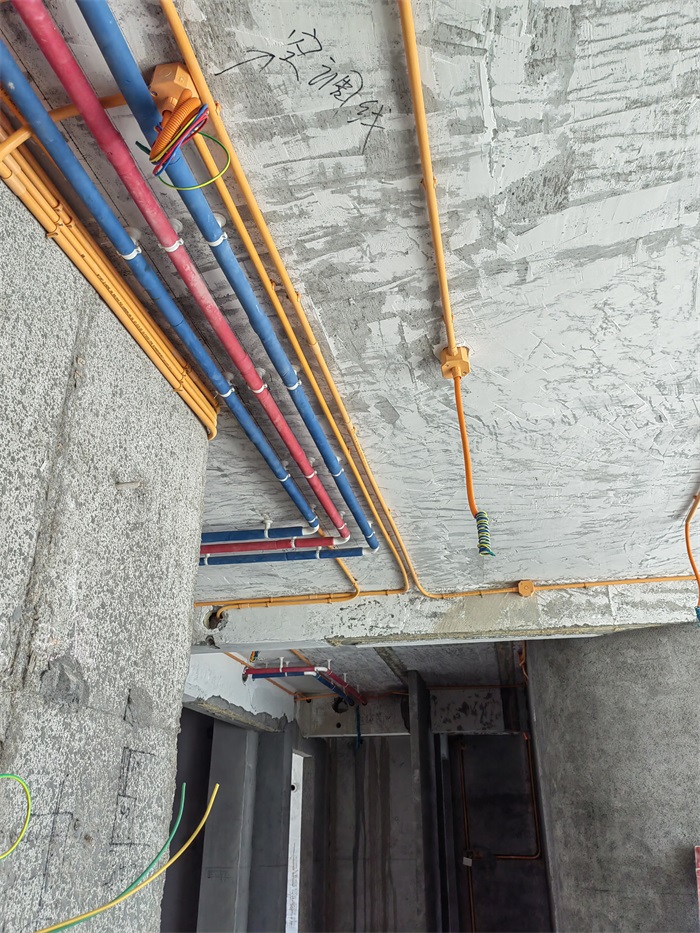

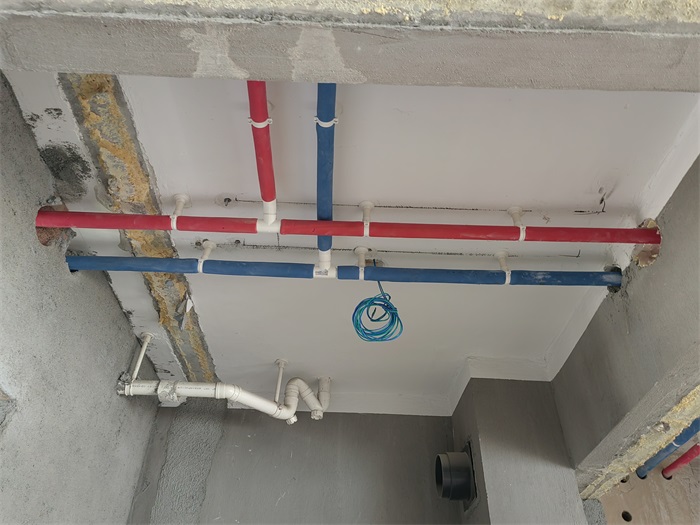

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉、热水用红色保温棉，水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！
