阳光水岸4-3-11#138㎡现代——凝萃 · 时光

发表于 2022-4-3 17:05:33

本帖最后由格堂水菊于 2022-4-3 17:13 编辑

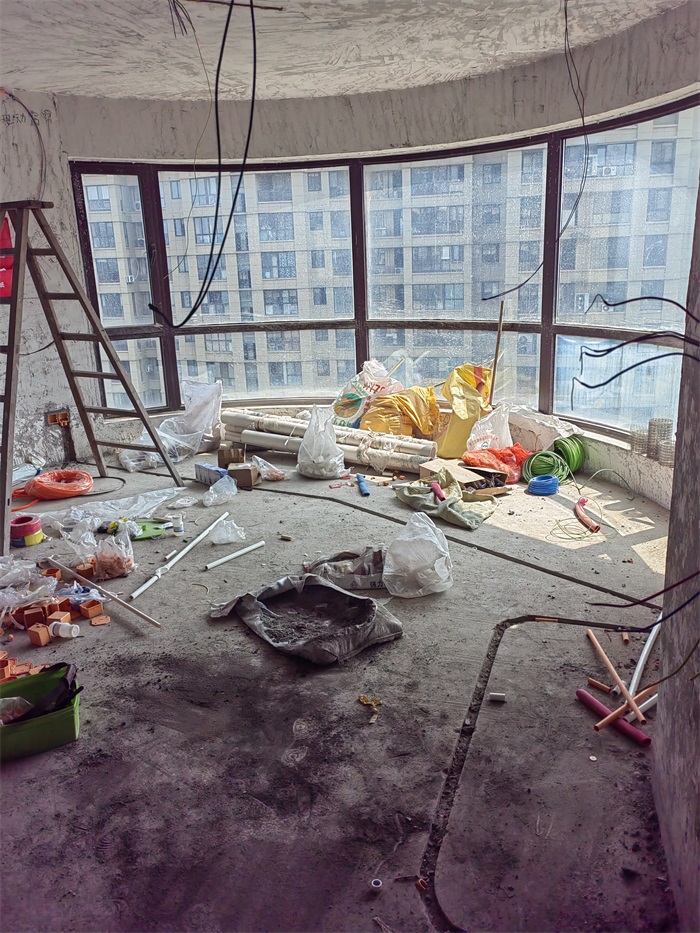

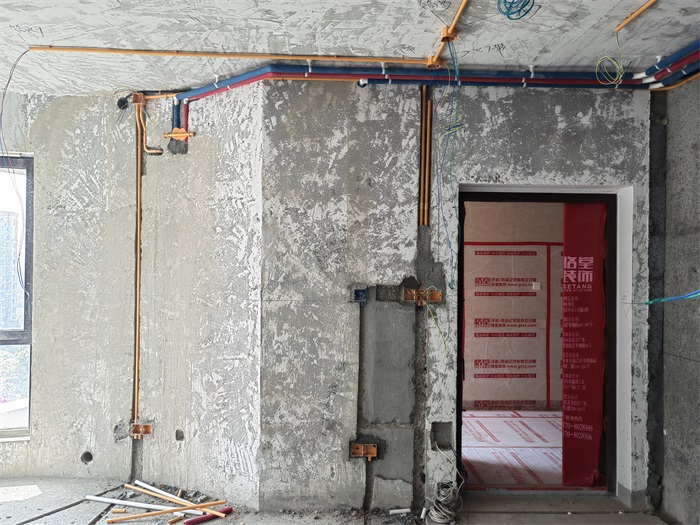

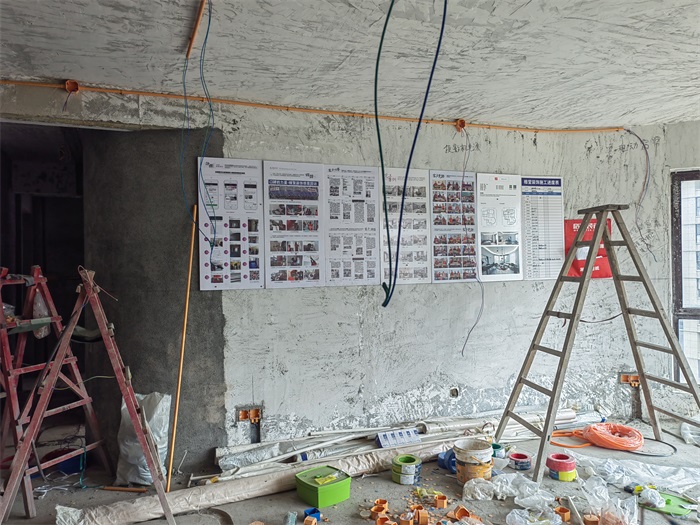

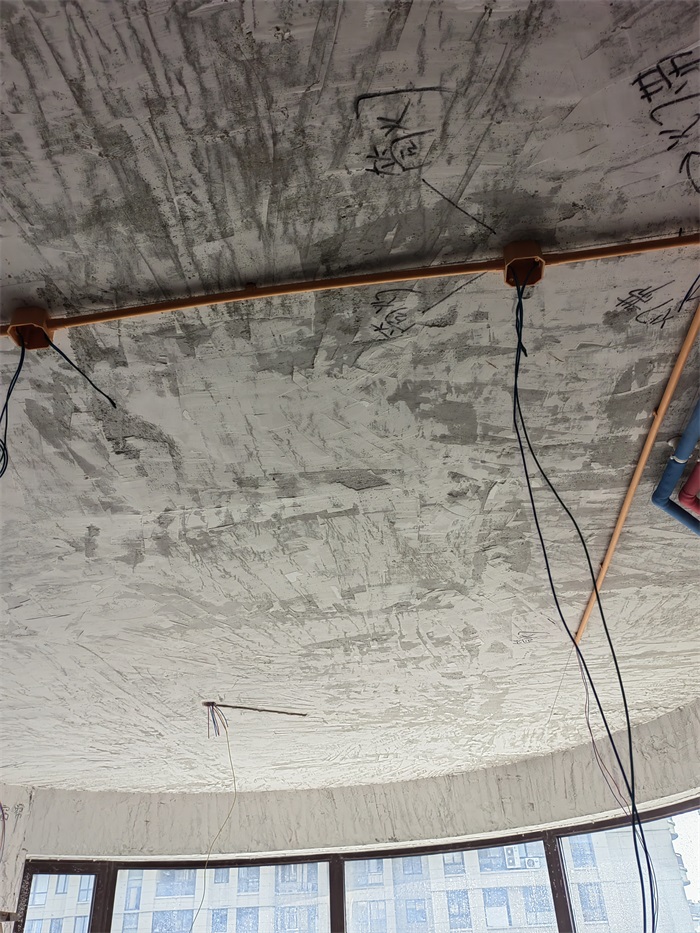

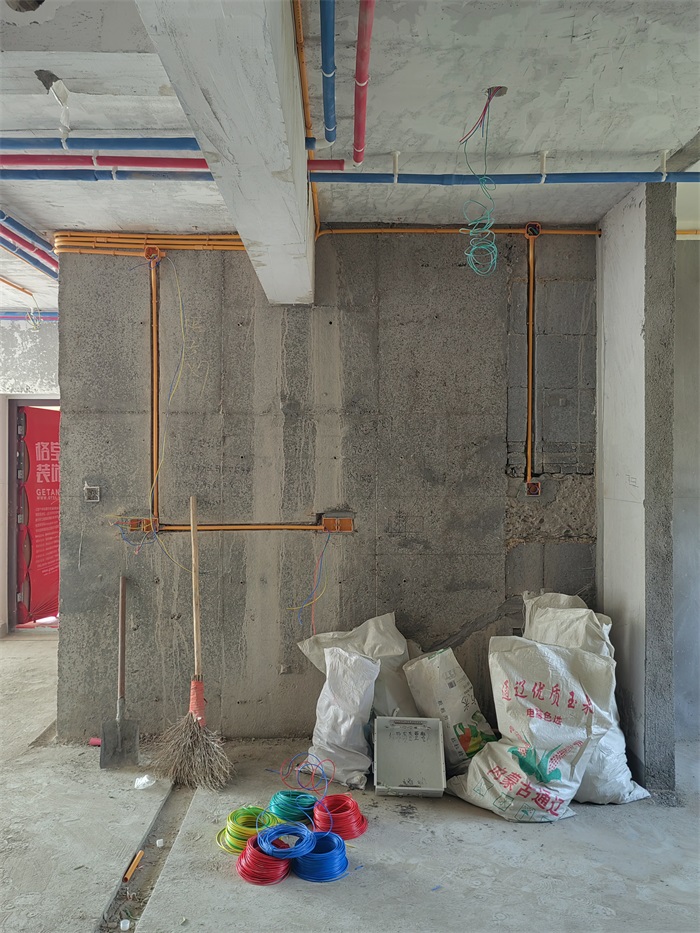

客厅，墙面正在布置水管和线管。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

发表于 2022-4-3 17:10:54

本帖最后由格堂水菊于 2022-4-3 17:14 编辑

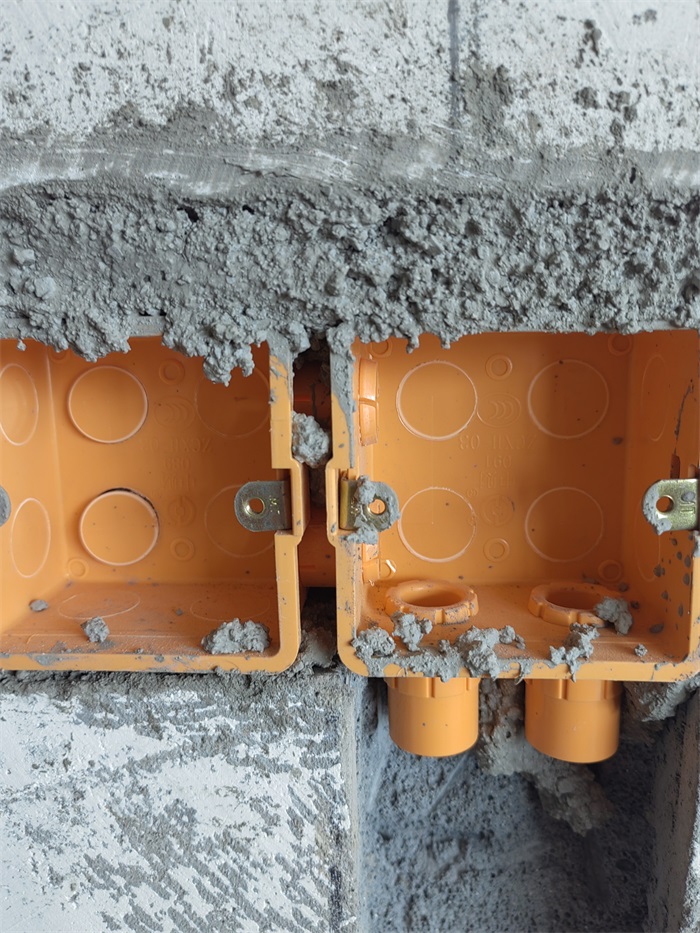

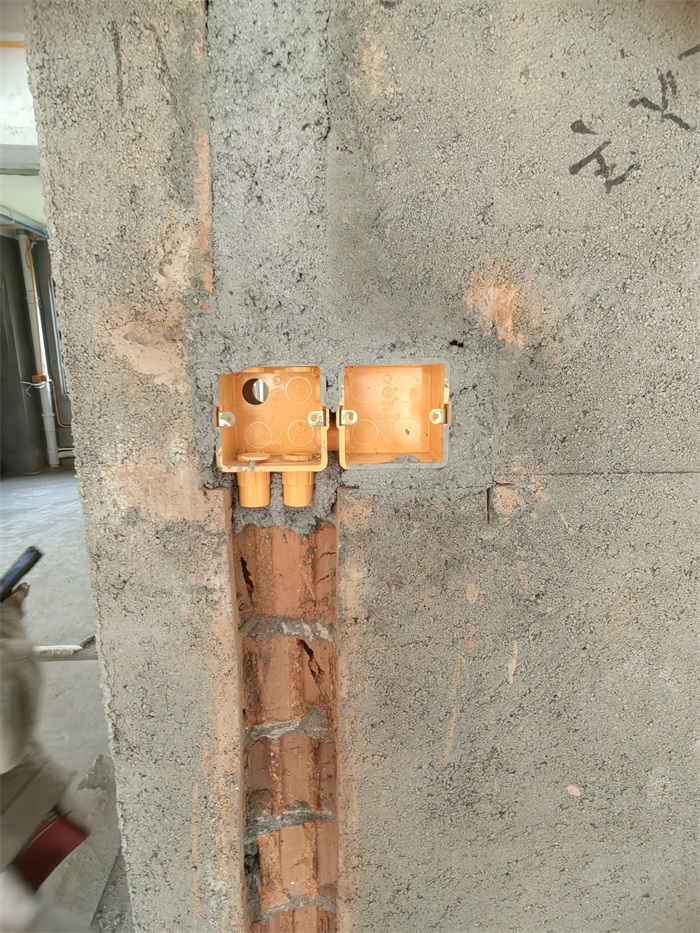

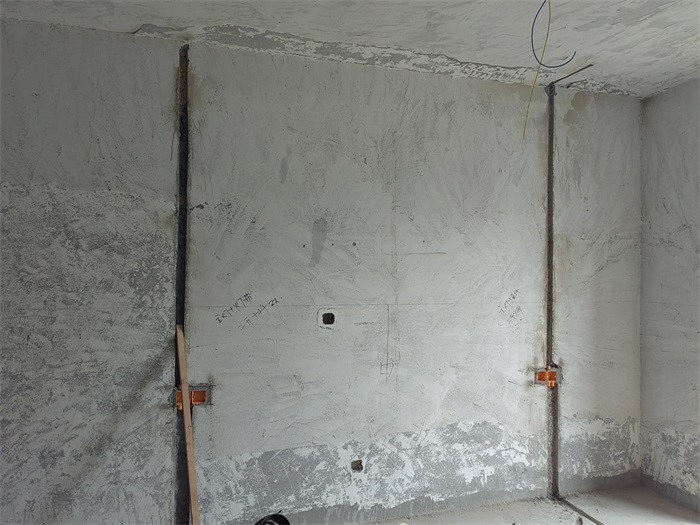

墙面，线盒之间用快速连接件连接，防止电线划伤。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。。

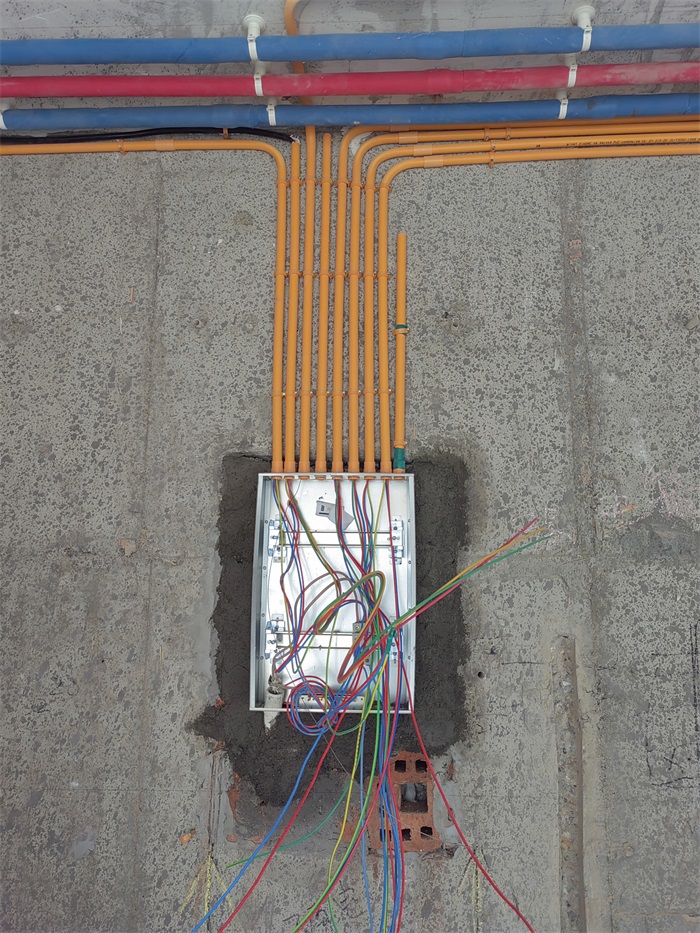

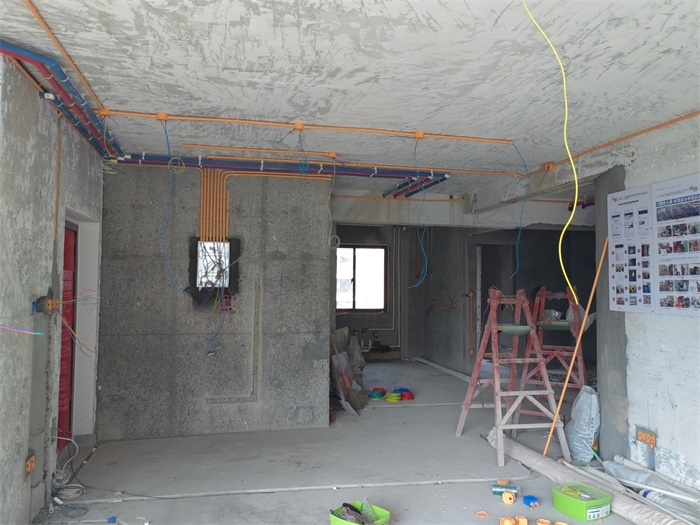

配电箱，线管布置平整。

发表于 2022-4-3 17:18:29

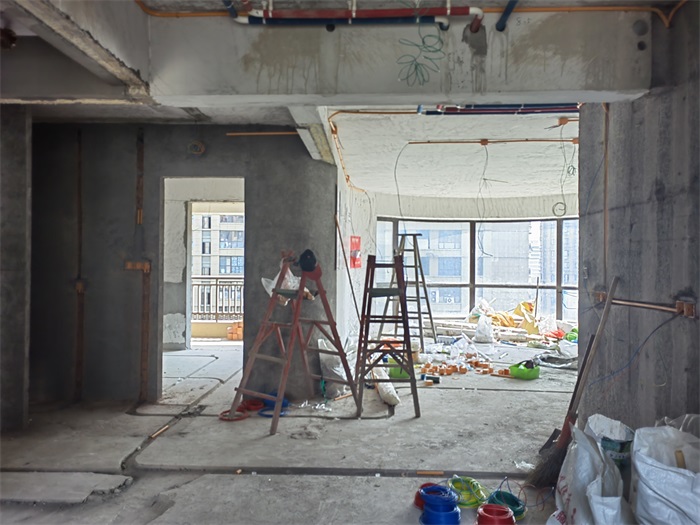

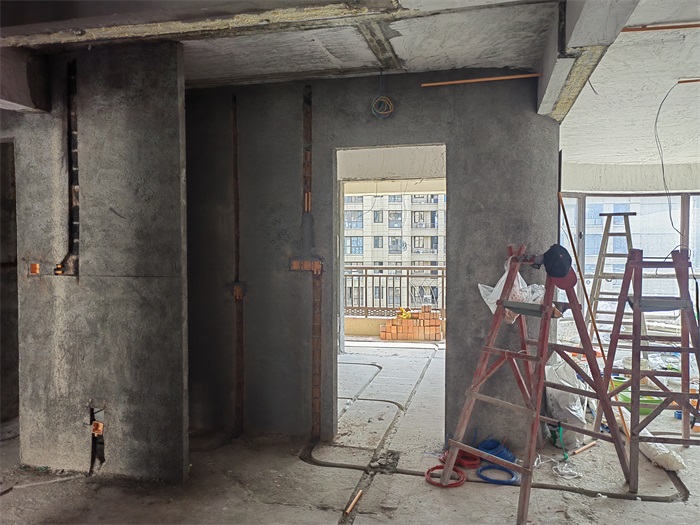

餐厅墙面布置水电

发表于 2022-4-3 17:22:27

本帖最后由格堂水菊于 2022-4-3 17:27 编辑

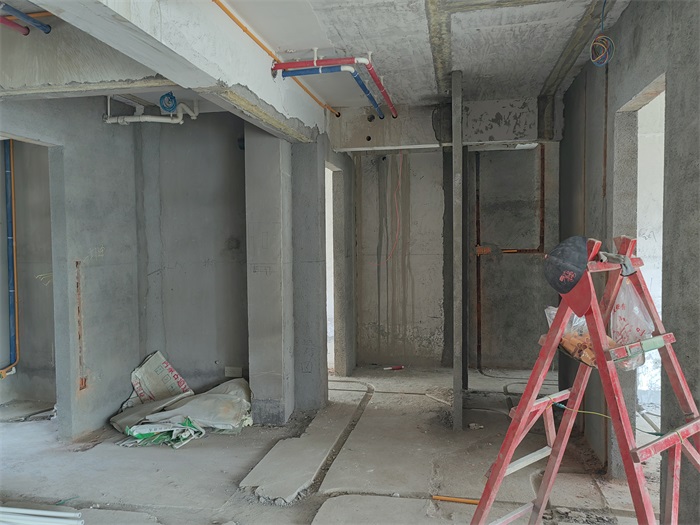

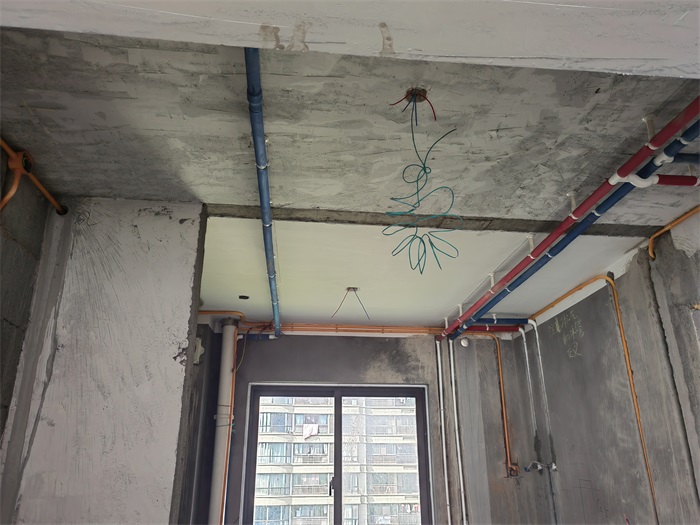

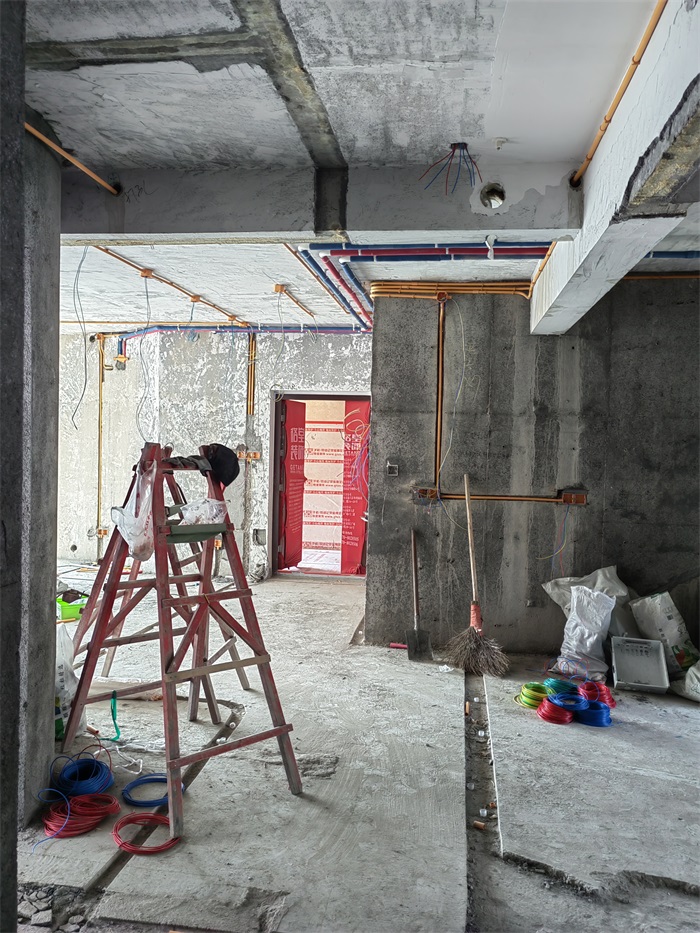

餐厅前面正在布置水管和线管。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

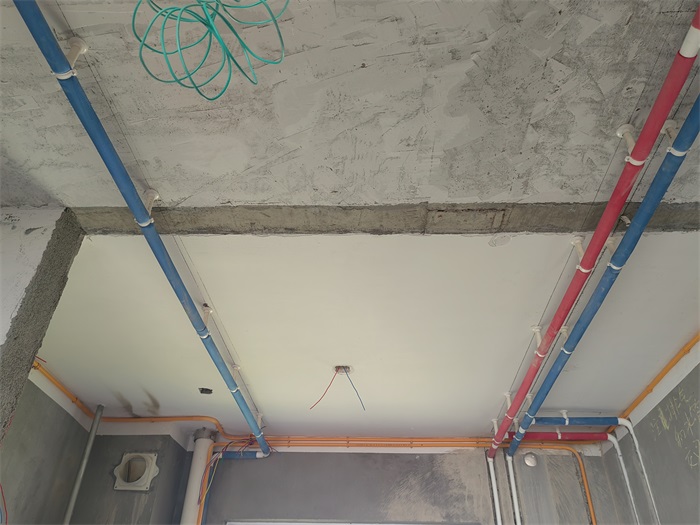

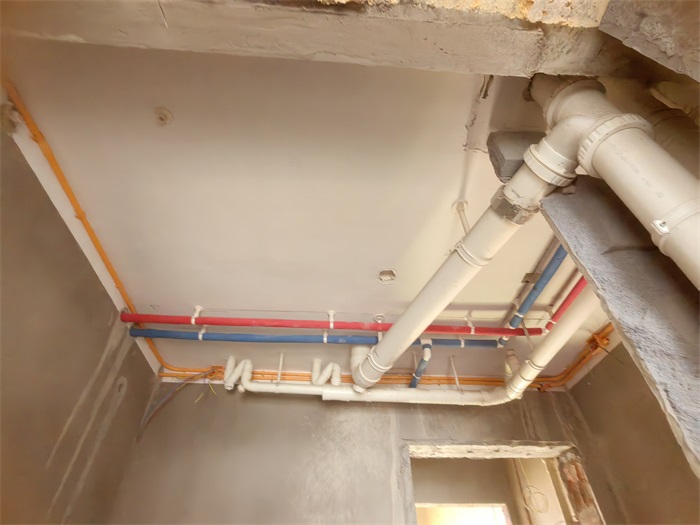

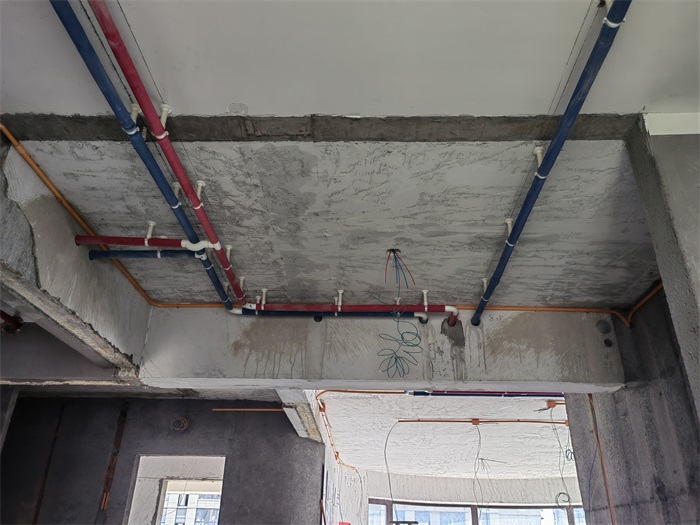

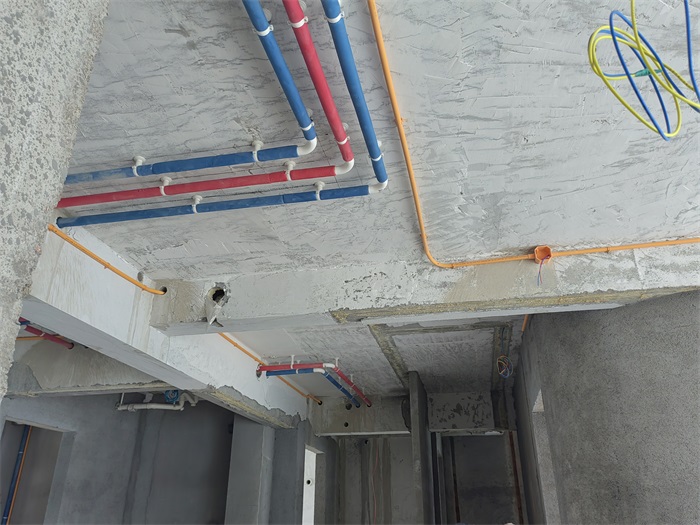

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉、热水用红色保温棉，水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

发表于 2022-4-4 08:34:56

本帖最后由格堂水菊于 2022-4-4 11:03 编辑

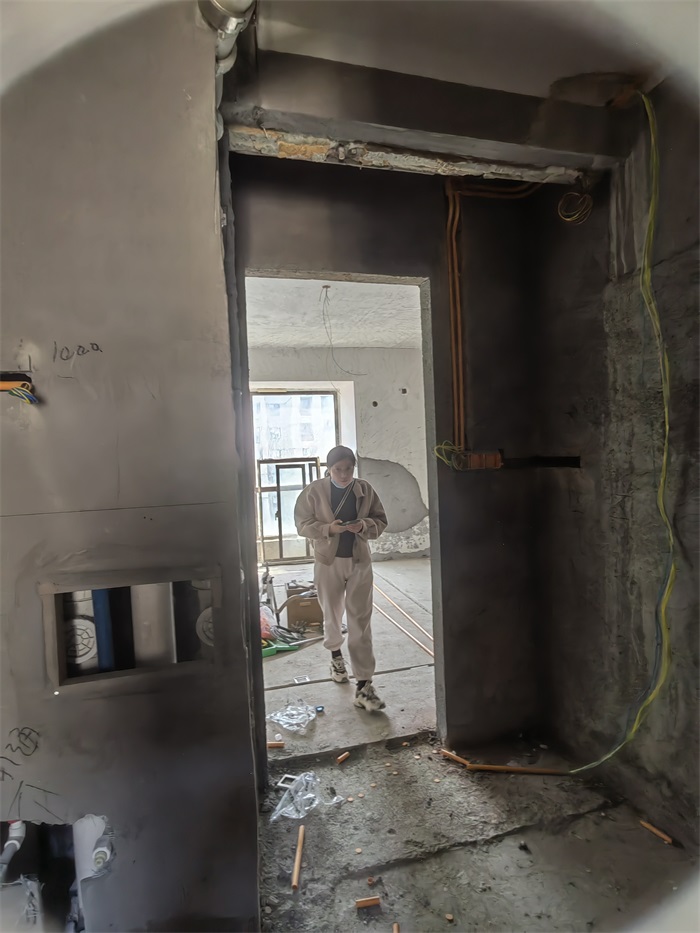

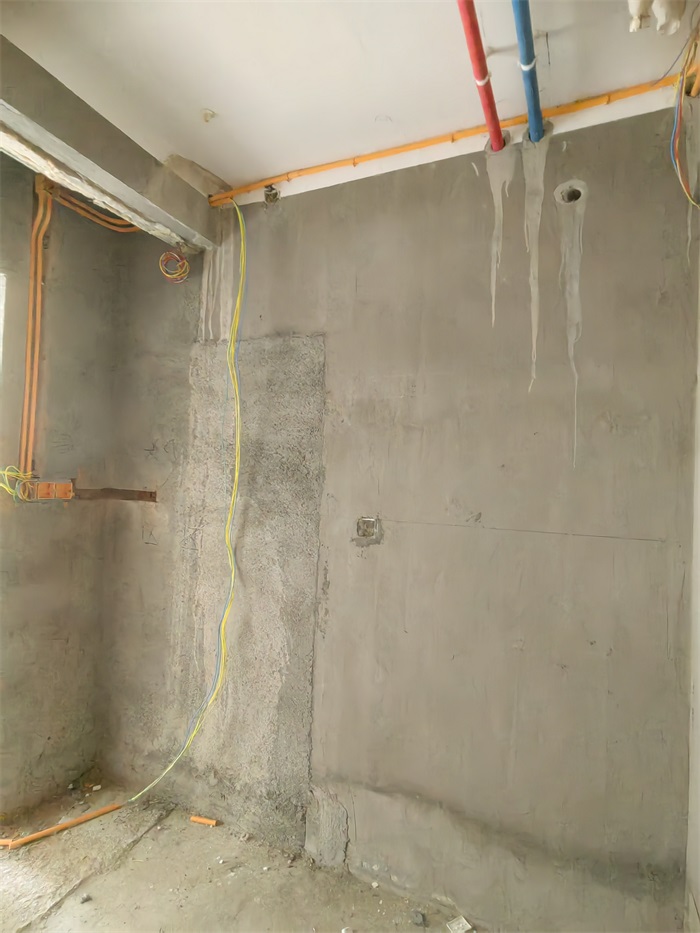

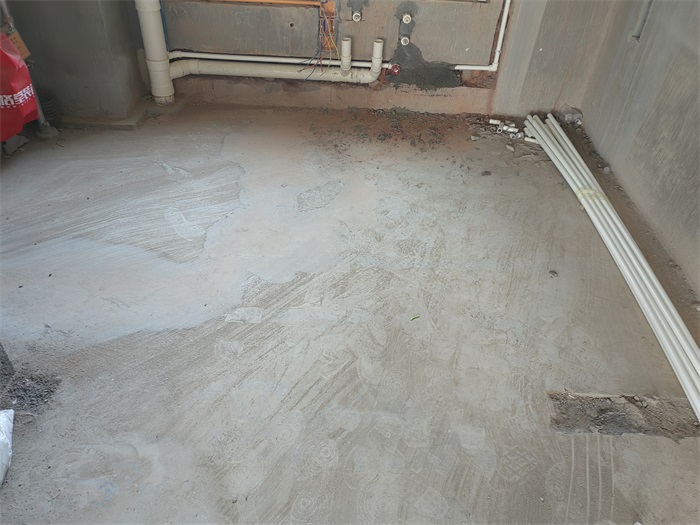

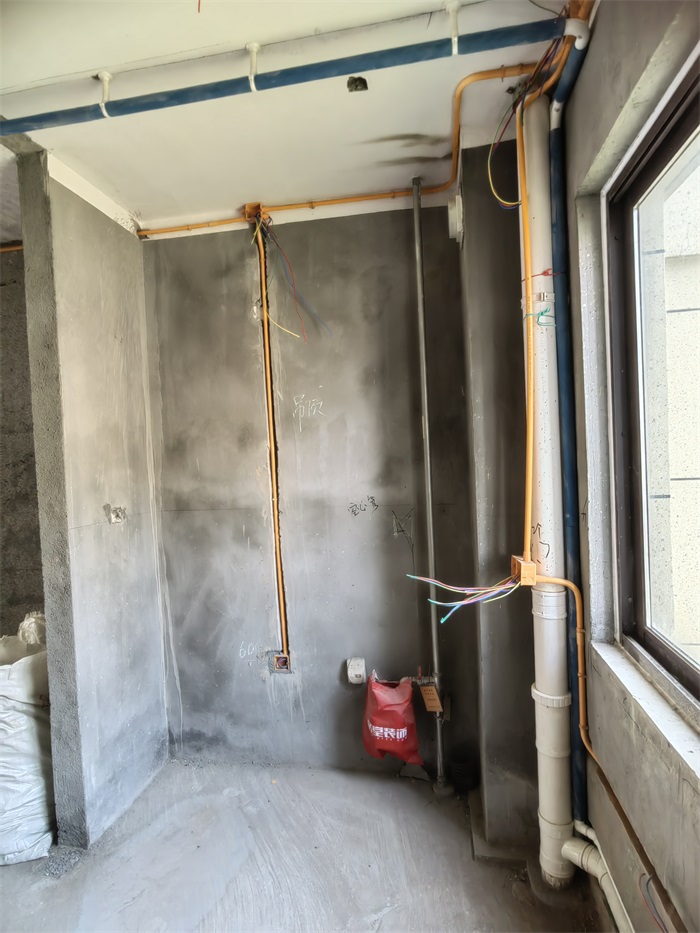

外卫：墙面正在布置电线水管。

卫生间

发表于 2022-4-4 08:43:07

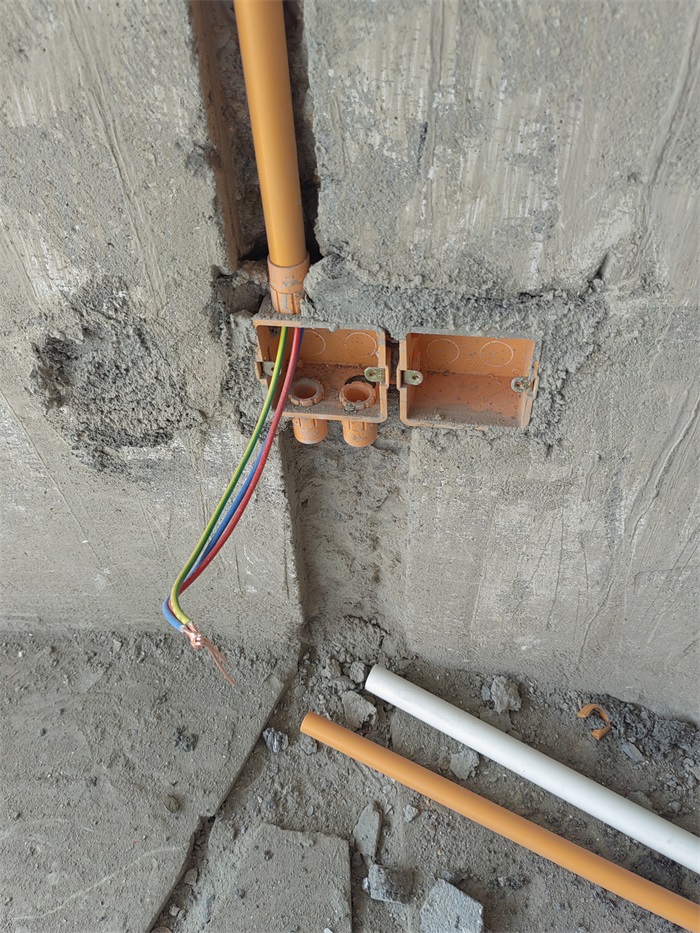

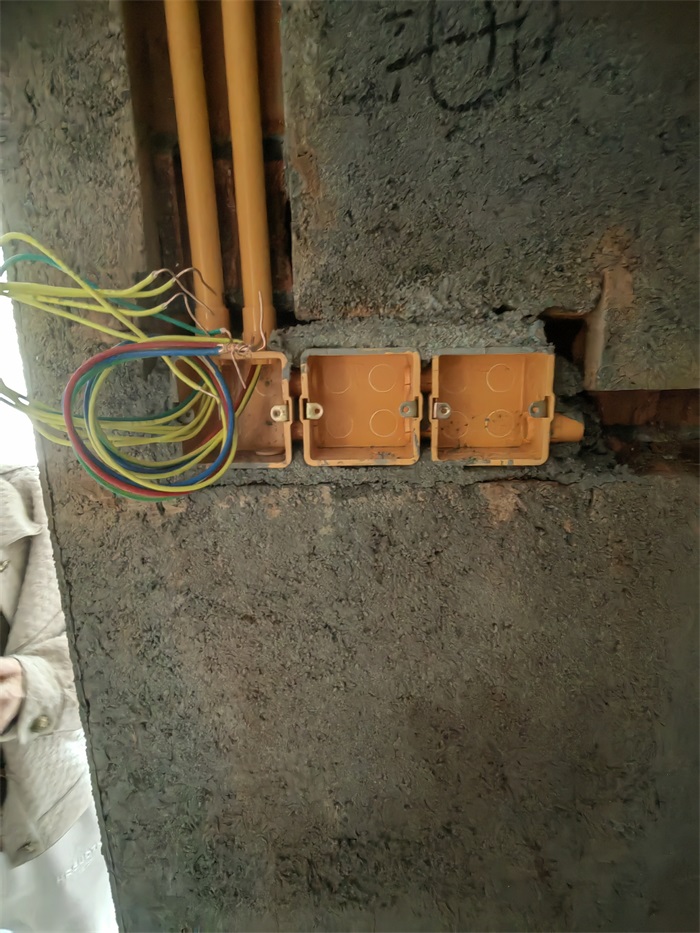

线盒之间用快速连接件连接。

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2022-4-4 08:46:09

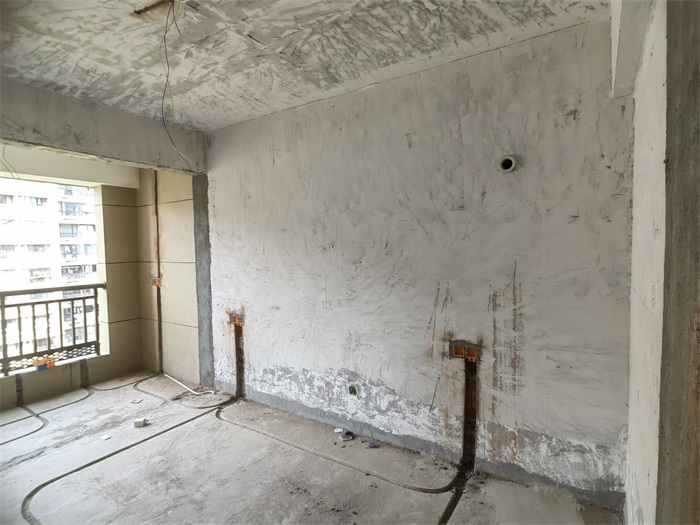

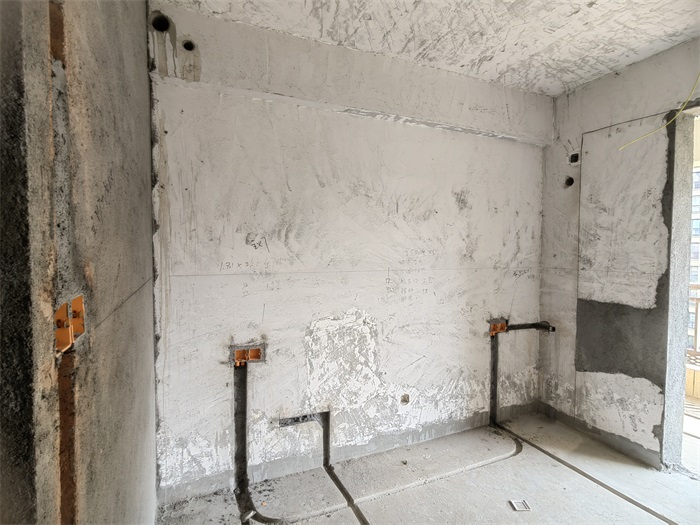

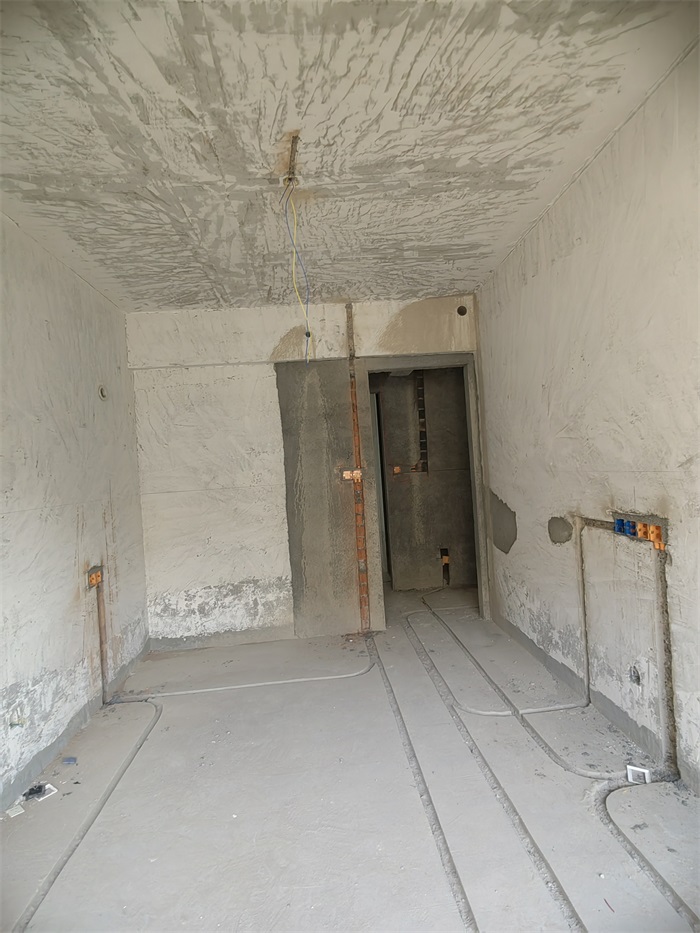

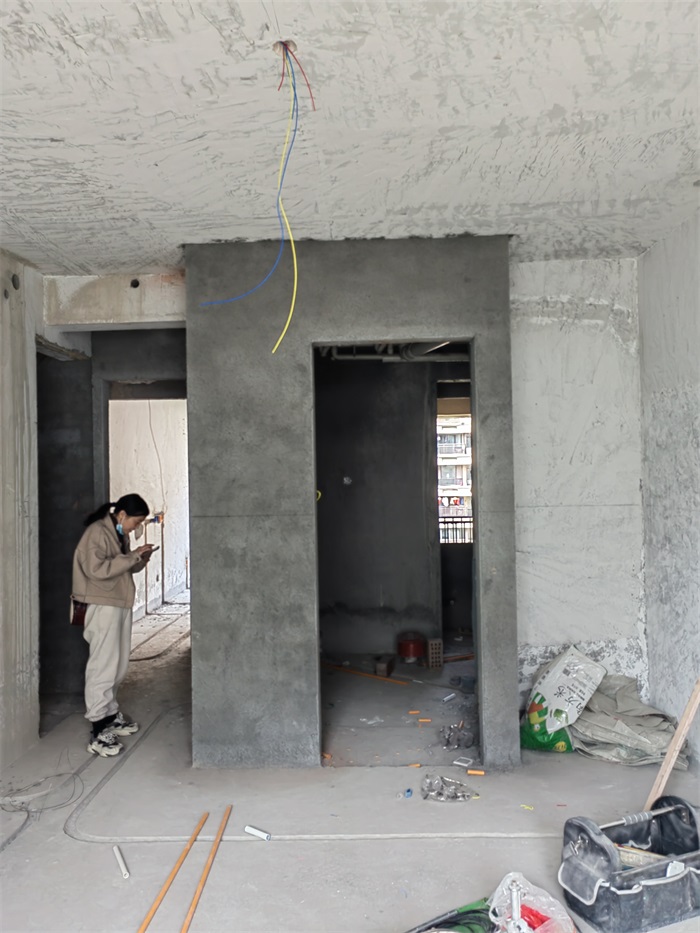

主卧正在布置电线。

发表于 2022-4-4 10:11:19

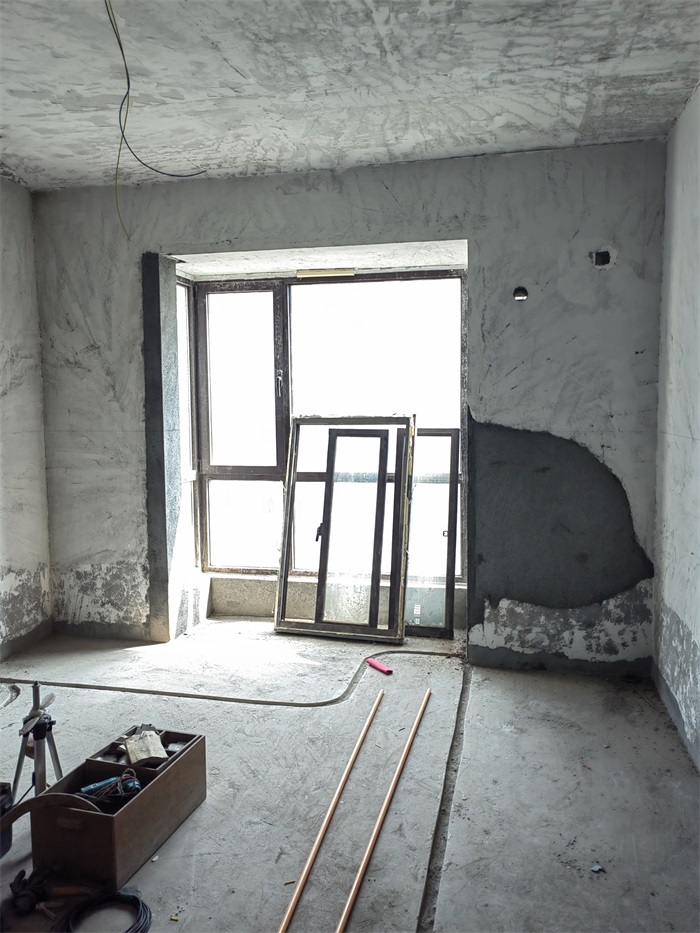

卧室。

发表于 2022-4-4 10:35:07

本帖最后由格堂水菊于 2022-4-4 10:37 编辑

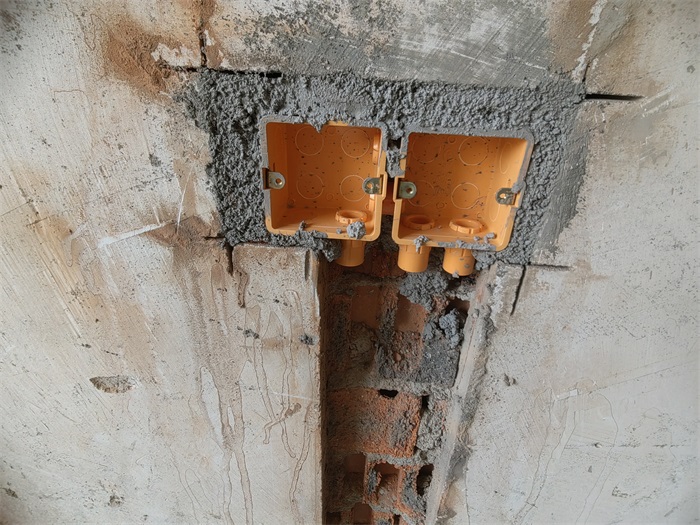

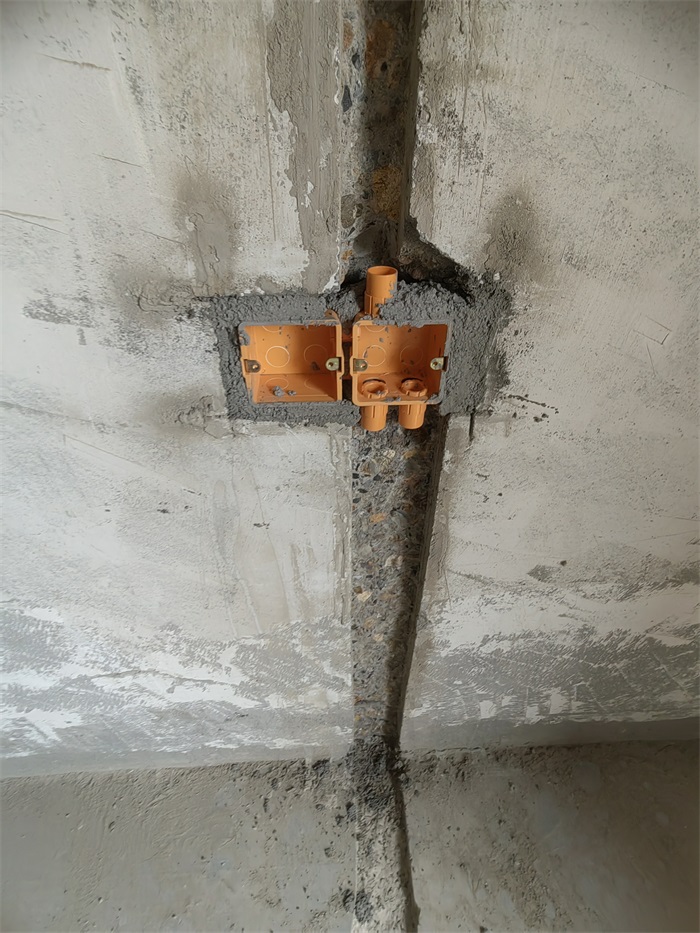

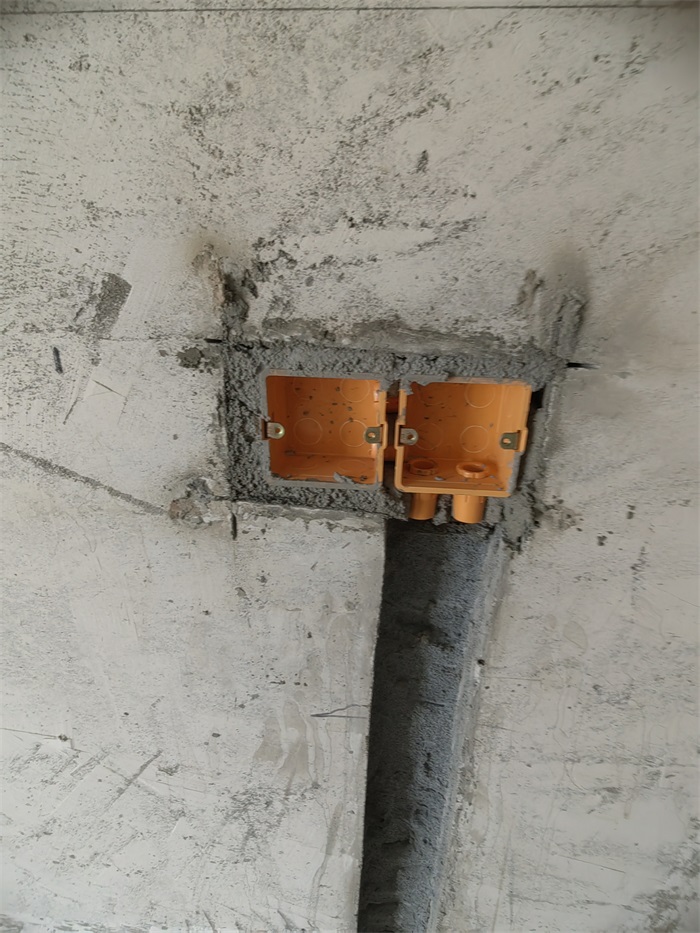

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

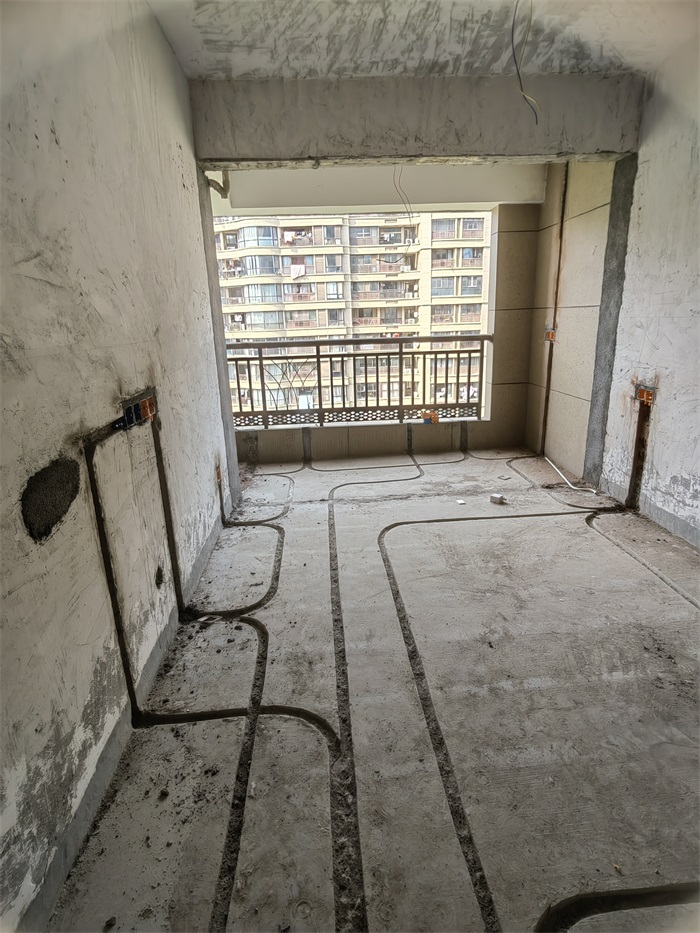

开槽标准，线管低于地面1公分。

发表于 2022-4-4 10:41:15

本帖最后由格堂水菊于 2022-4-13 15:35 编辑

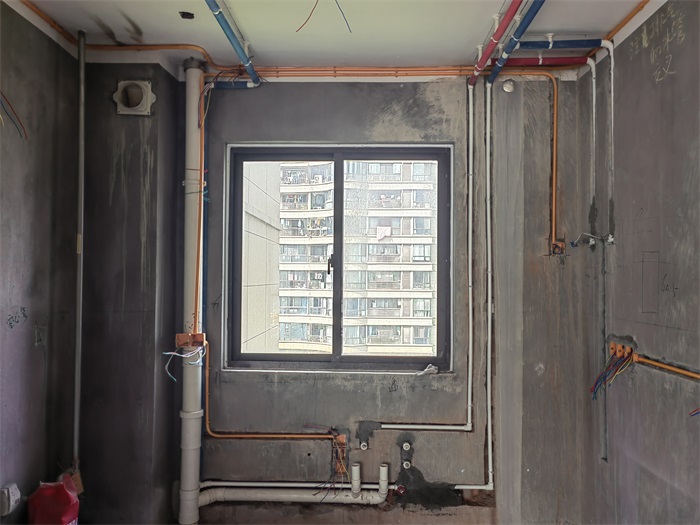

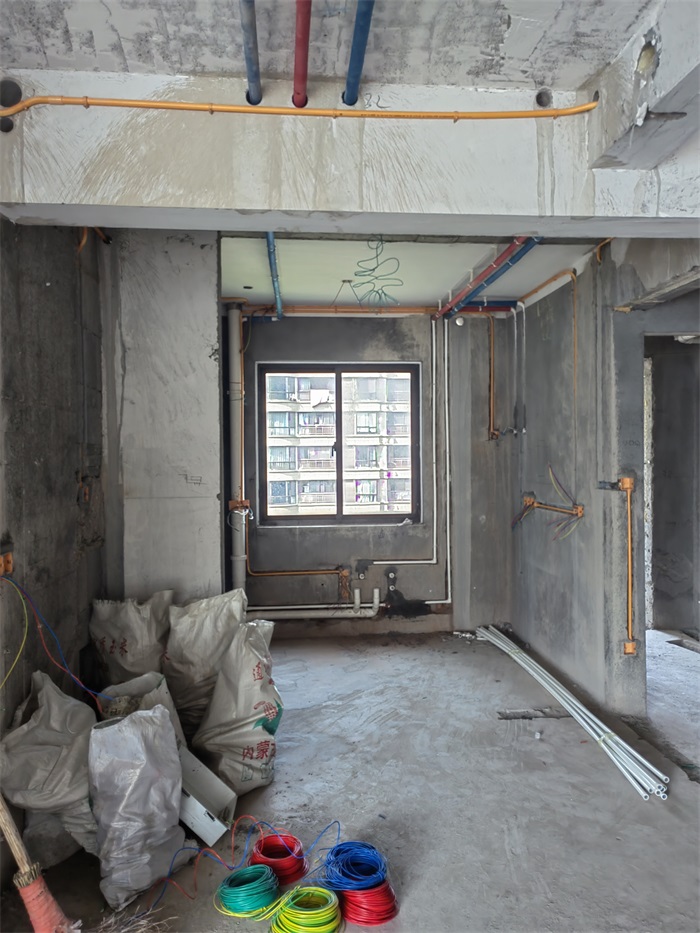

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。
