云栖新语3-3-3#103.8㎡现代——来自时空的对话

发表于 2021-4-11 11:29:28

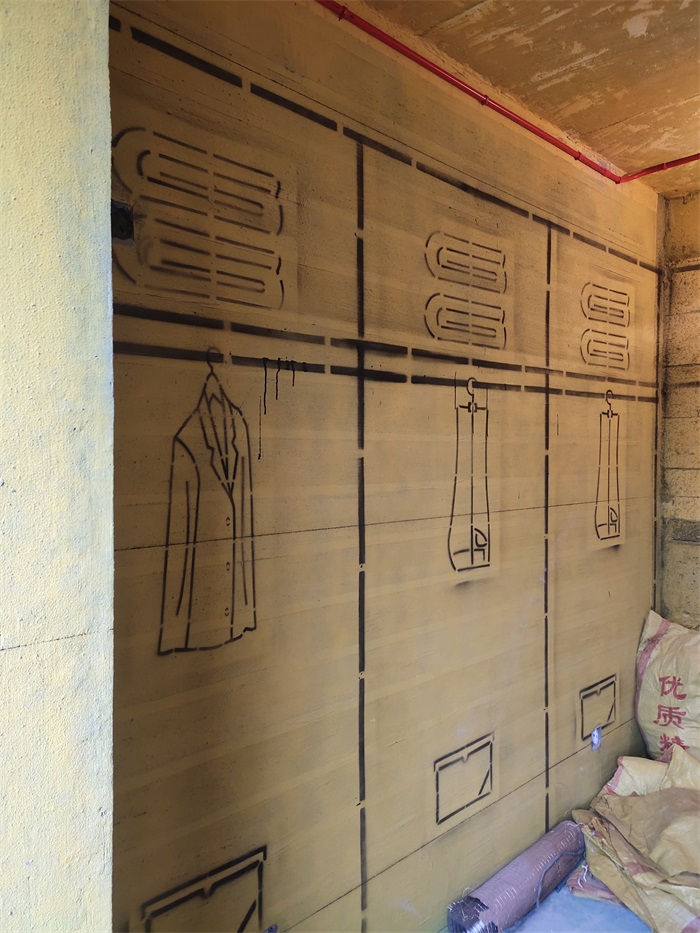

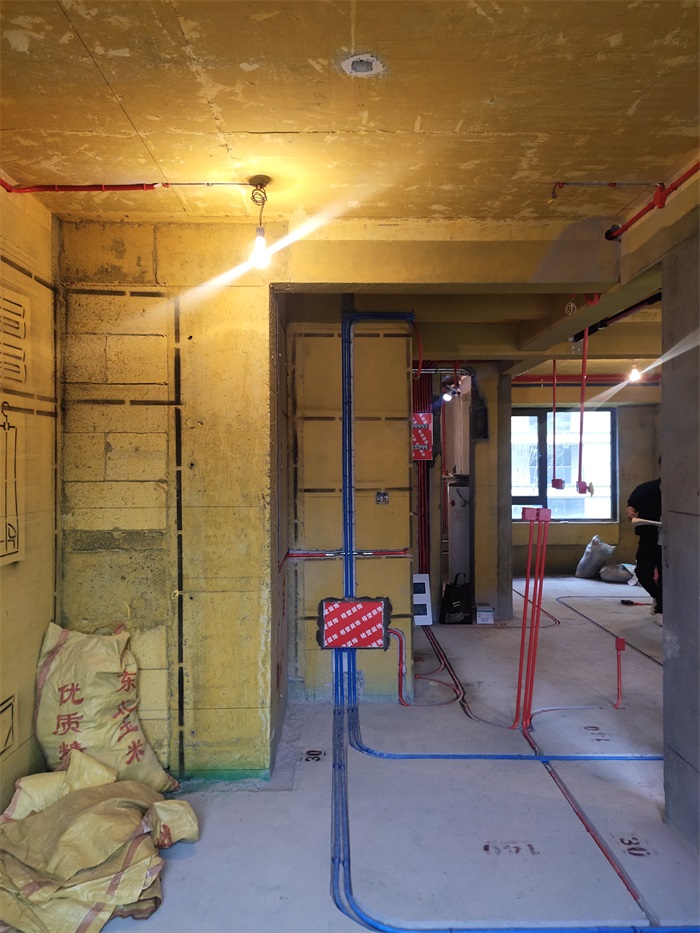

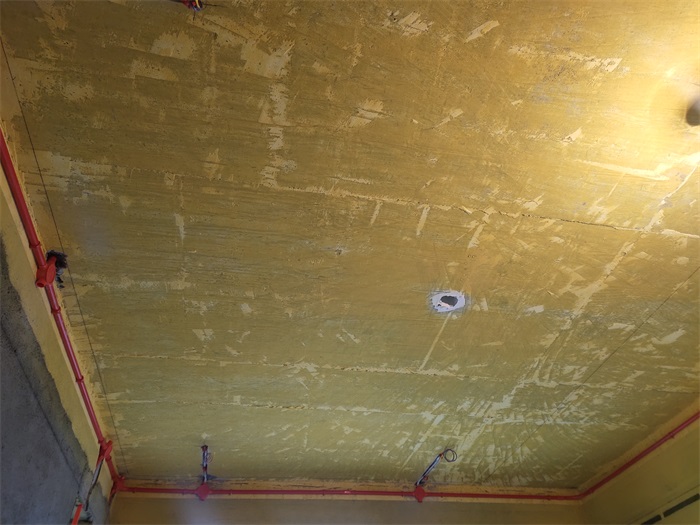

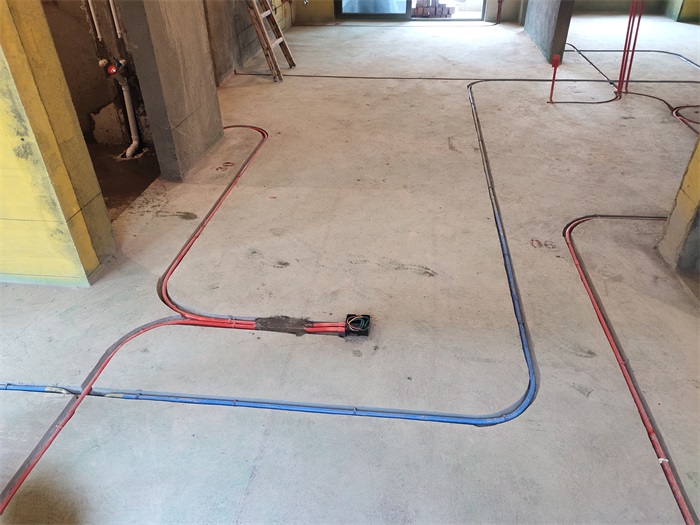

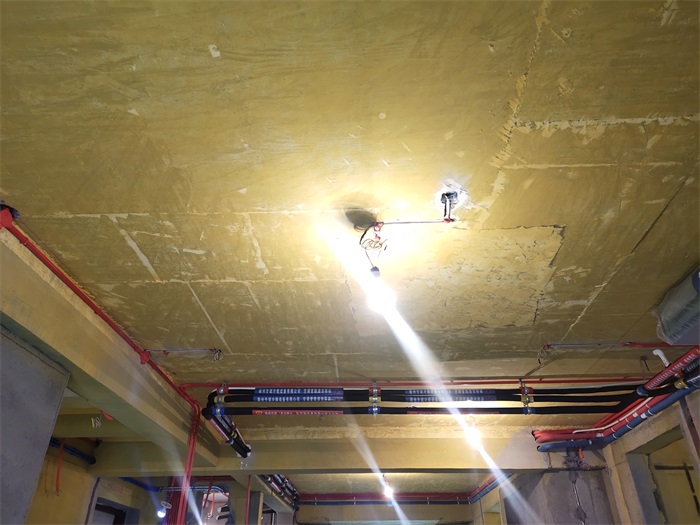

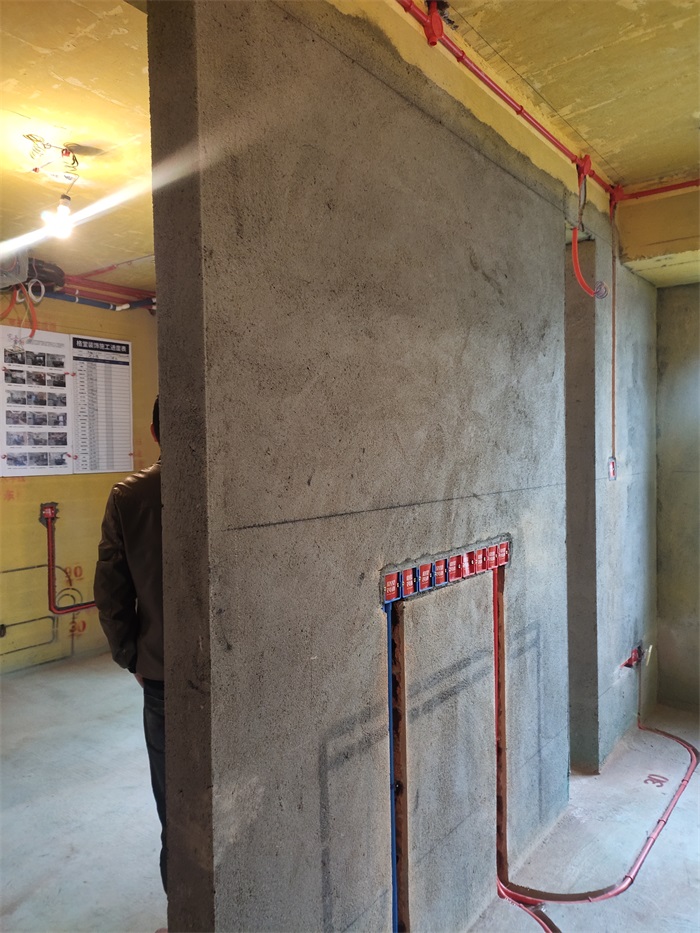

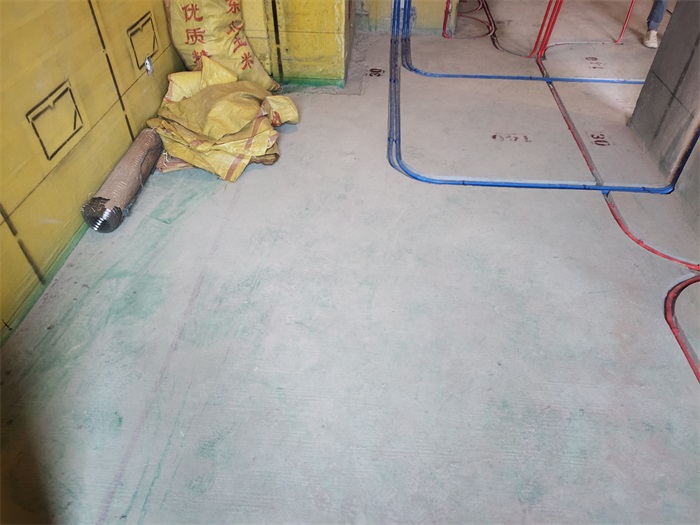

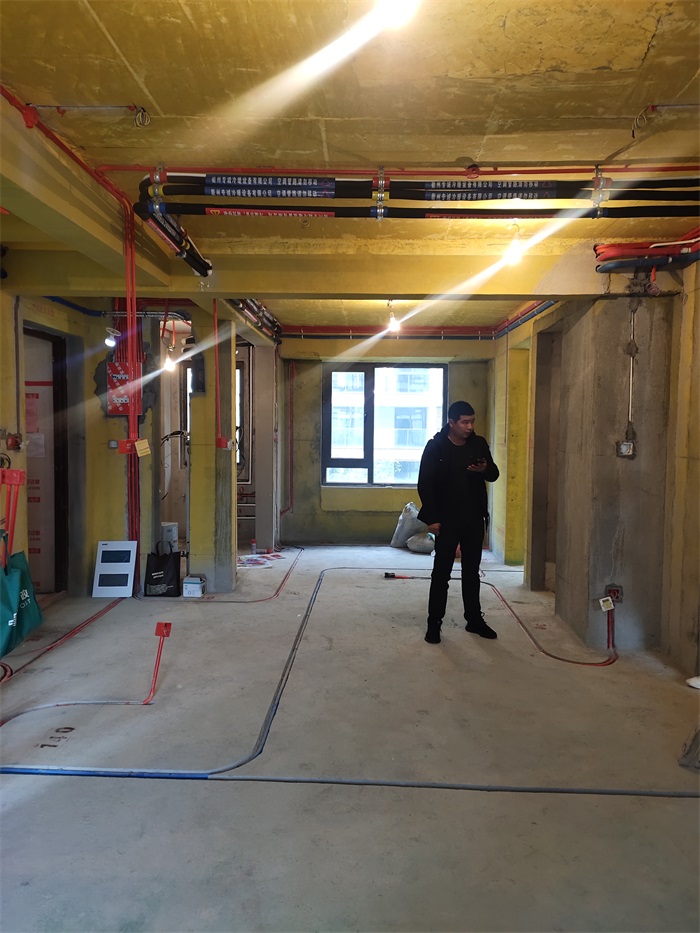

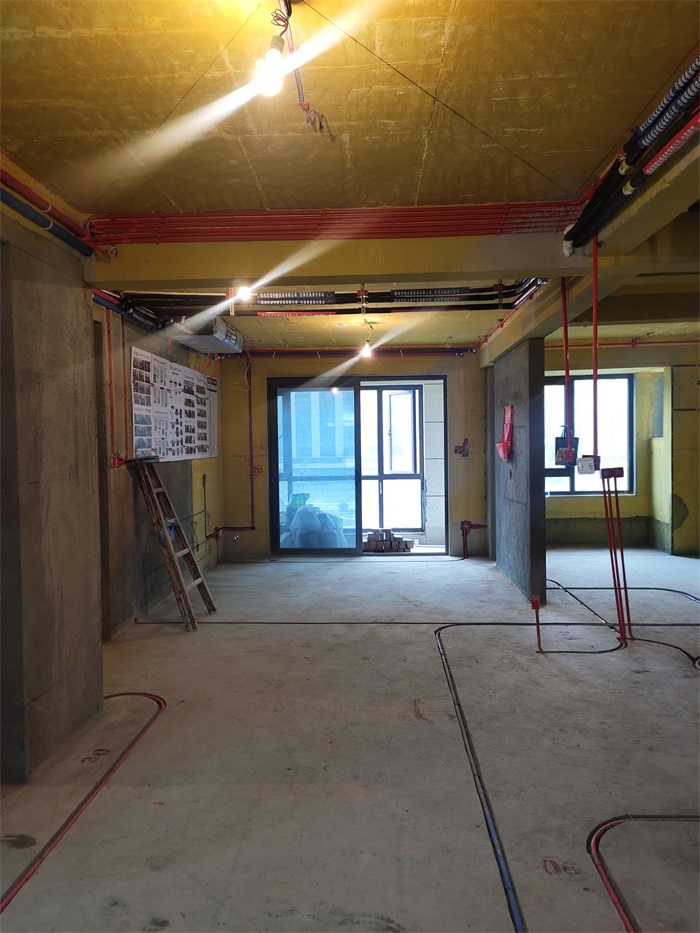

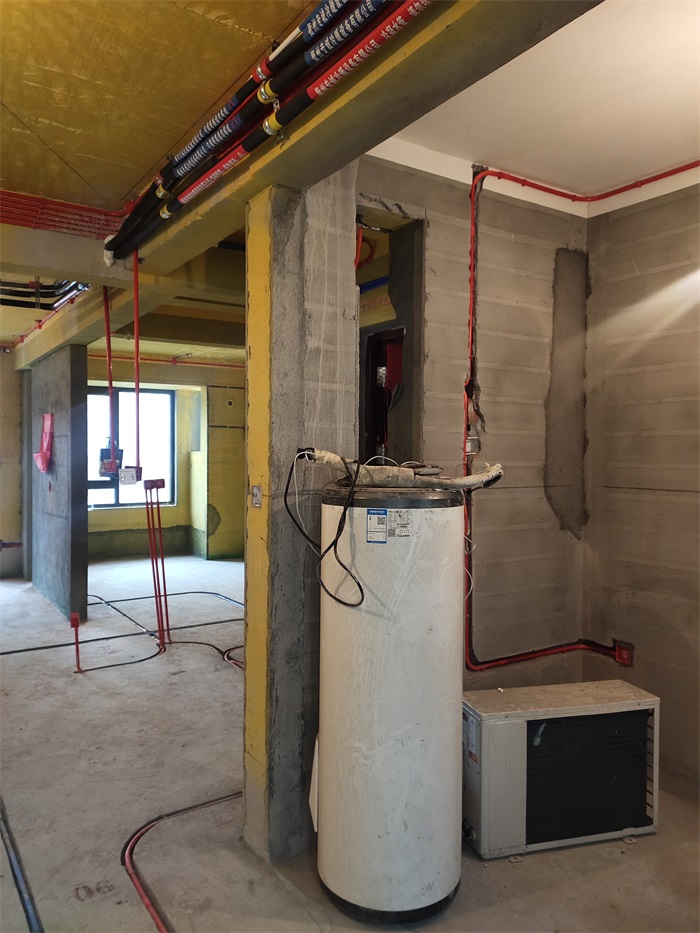

客餐厅水电布线图

发表于 2021-4-11 11:29:52

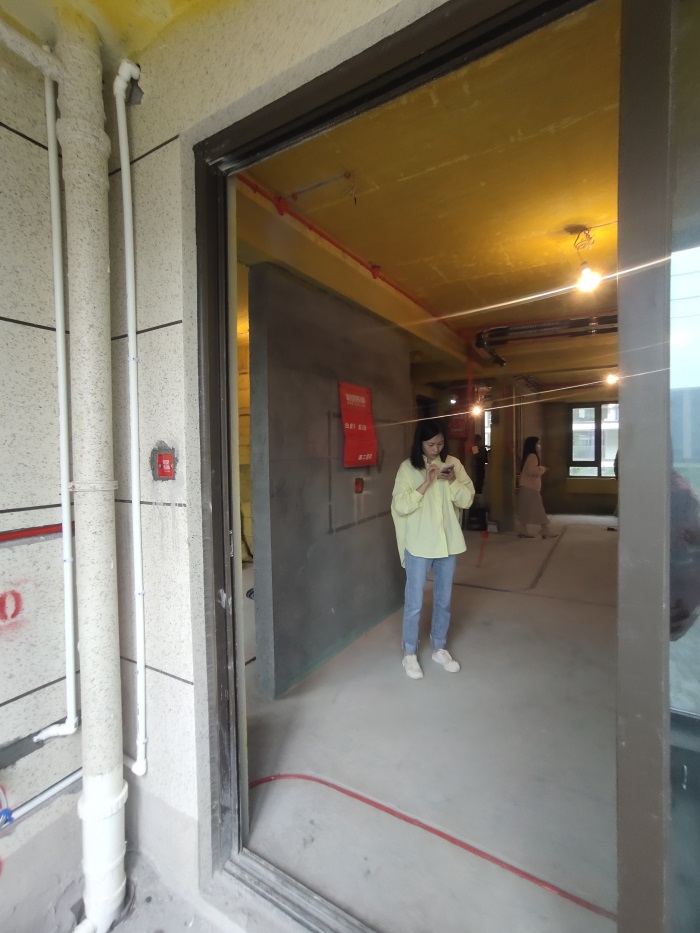

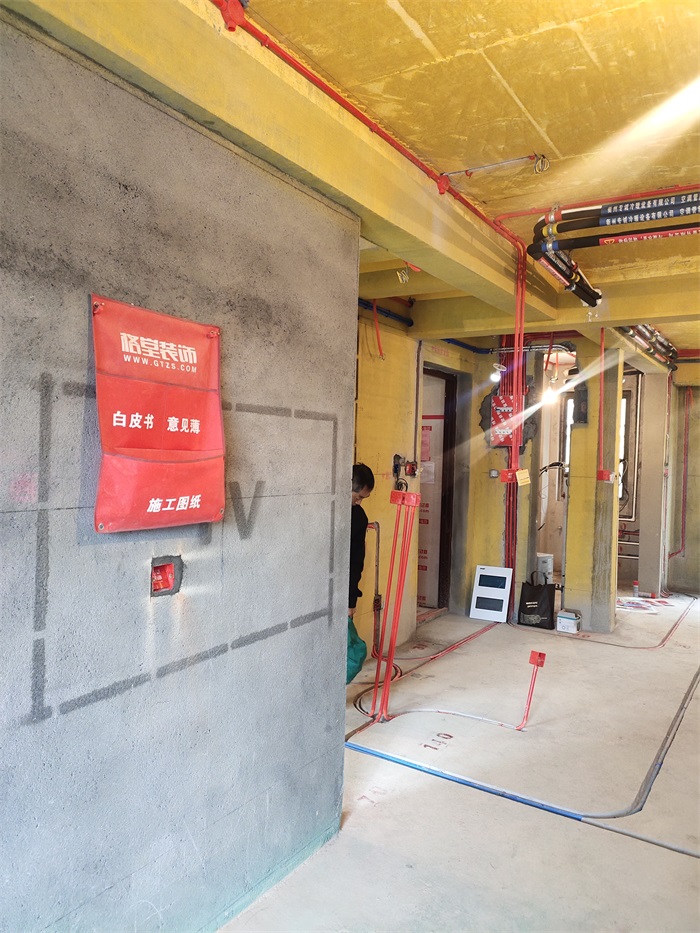

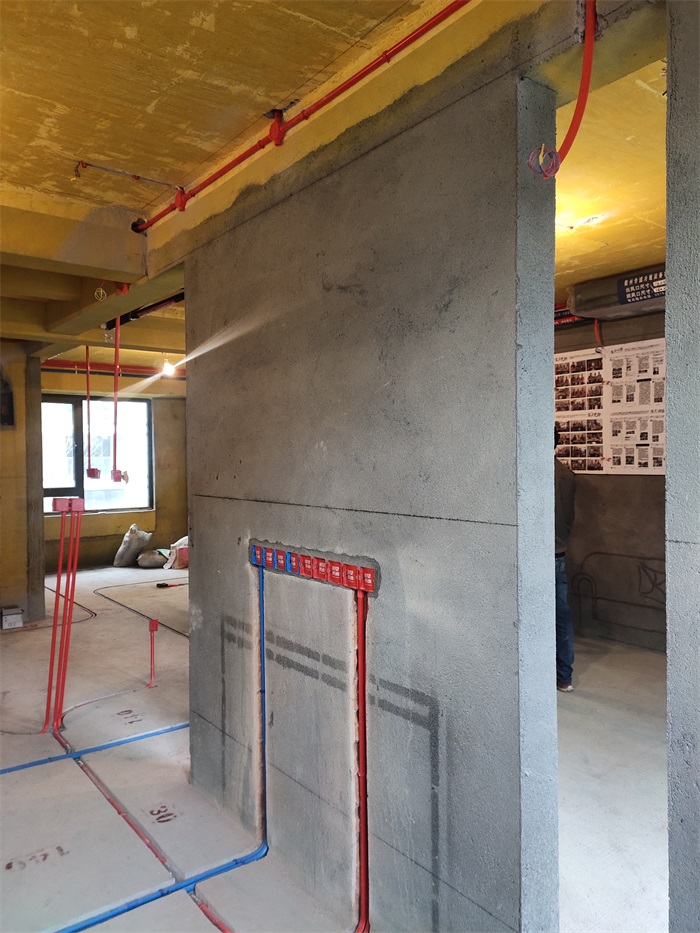

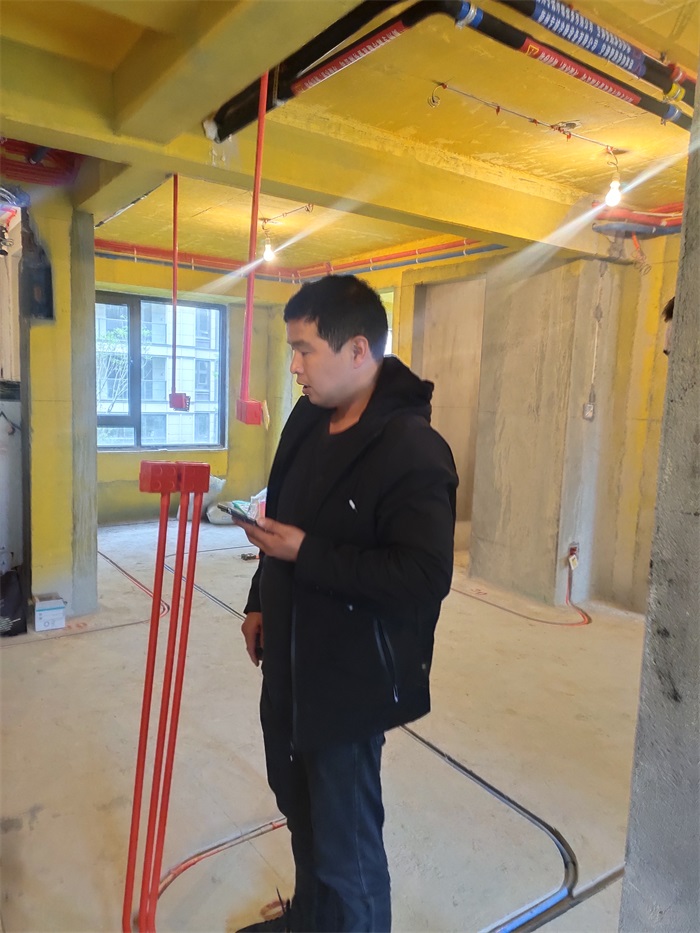

客餐厅对角

发表于 2021-4-11 11:30:22

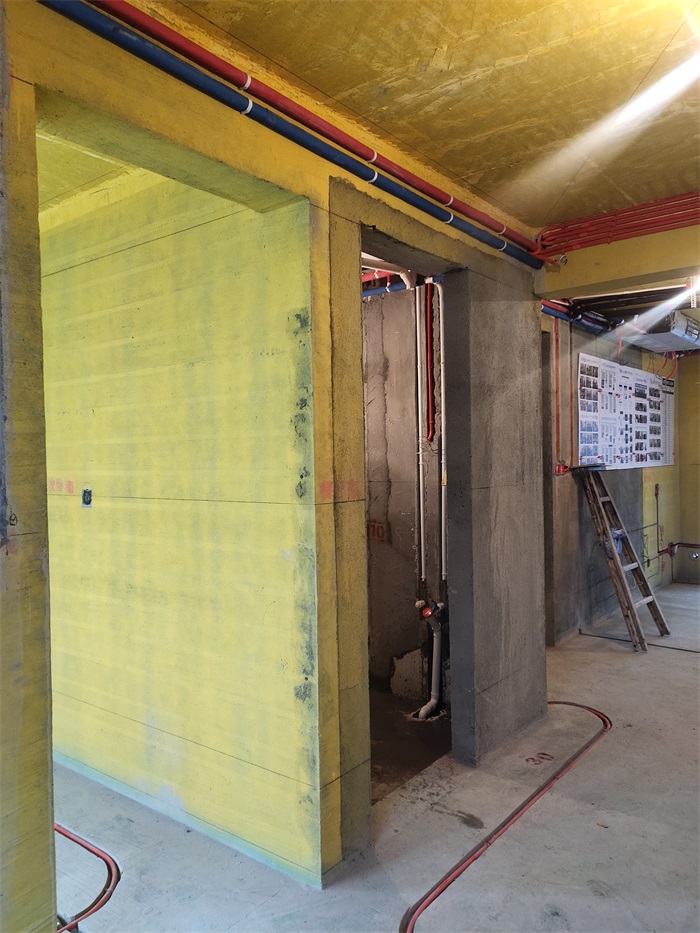

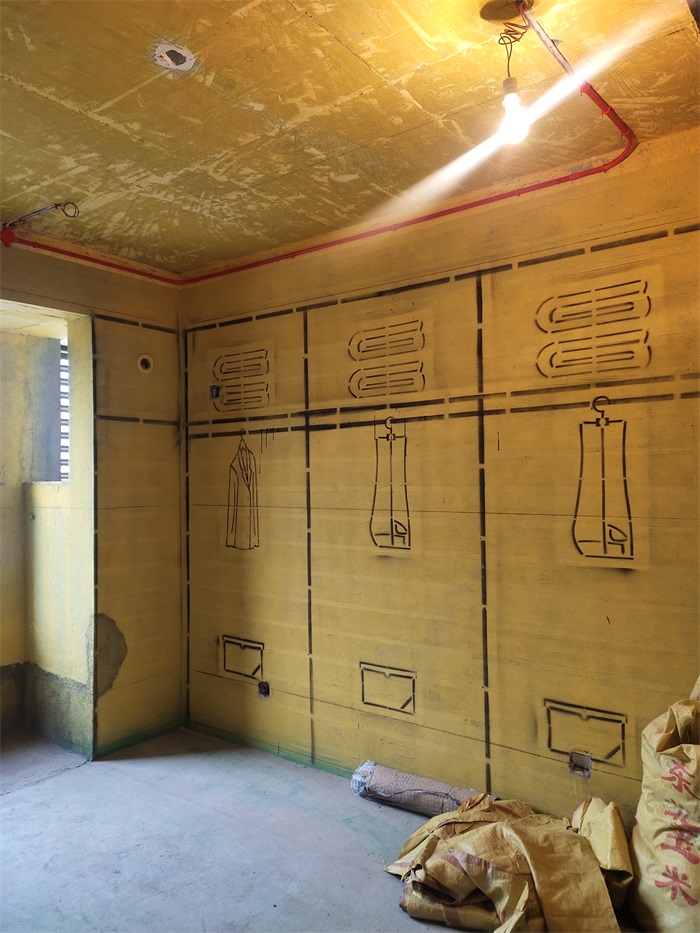

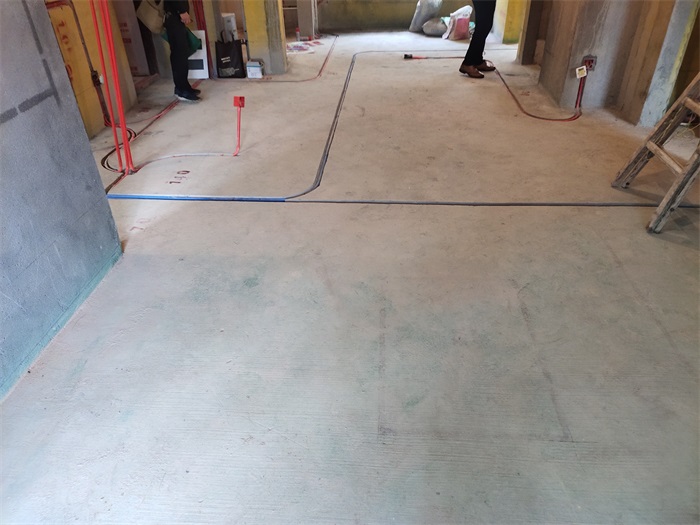

书房过道水电布线图

发表于 2021-4-11 11:30:48

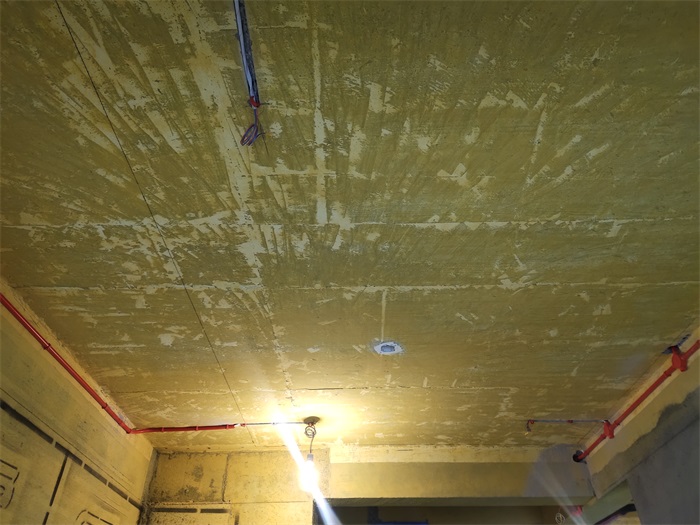

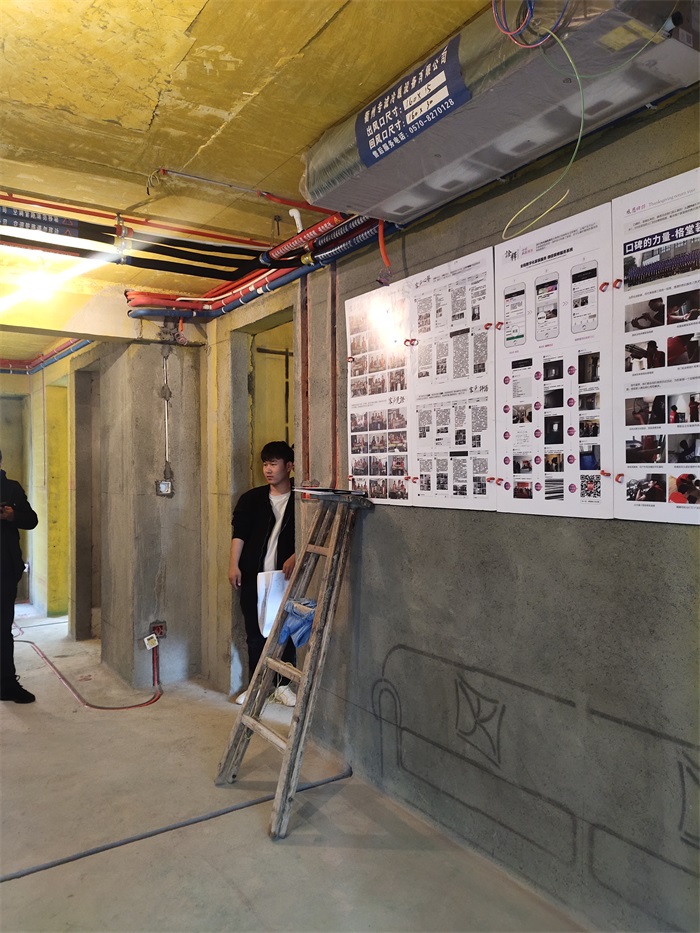

书房水电布线图

发表于 2021-4-11 11:31:11

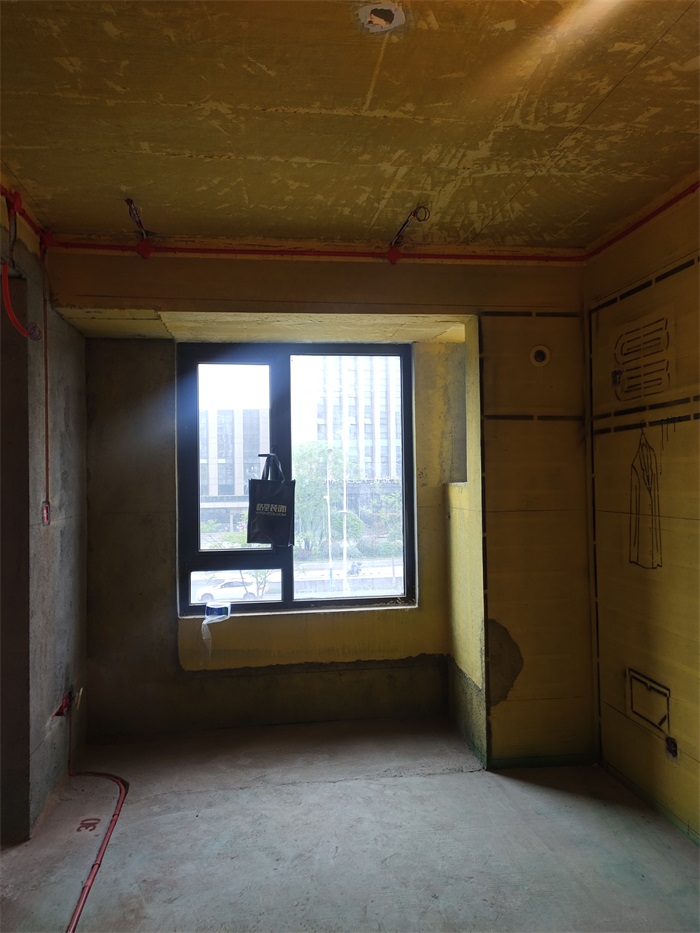

书房对角

发表于 2021-4-11 11:31:52

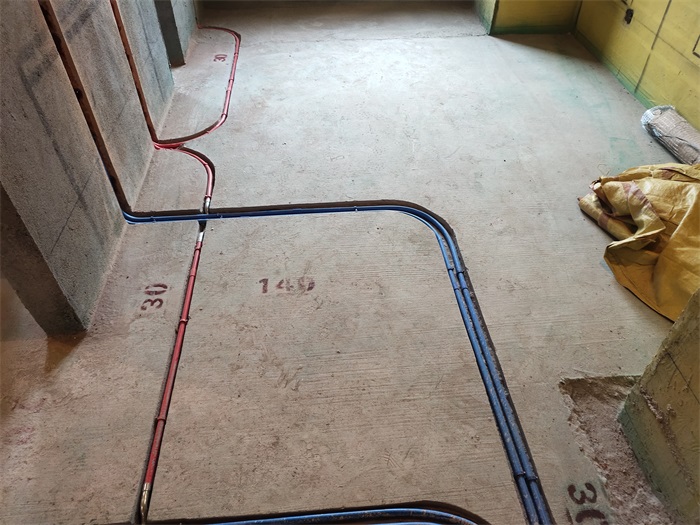

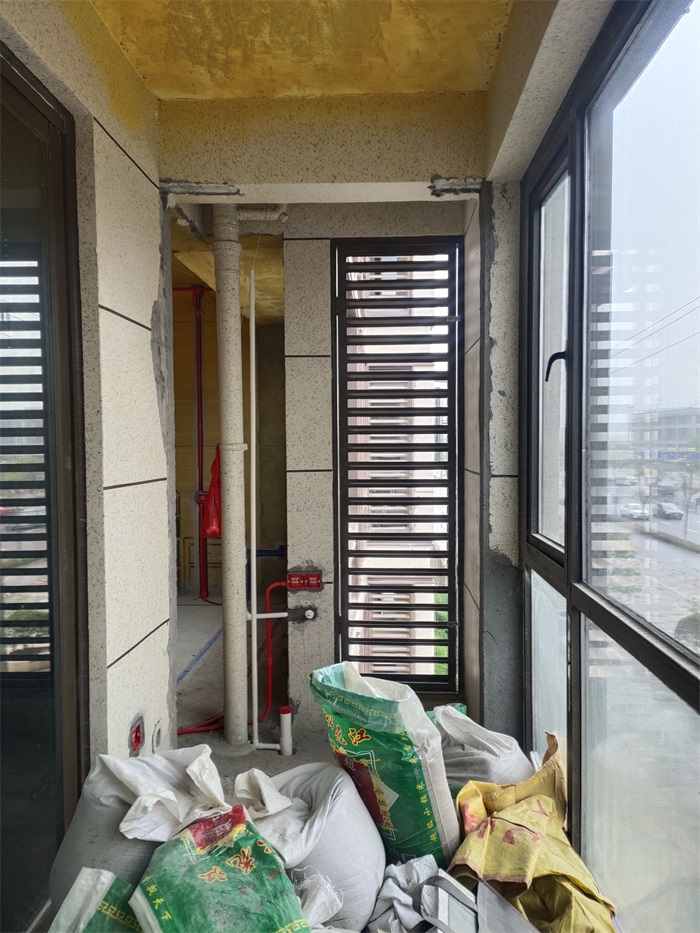

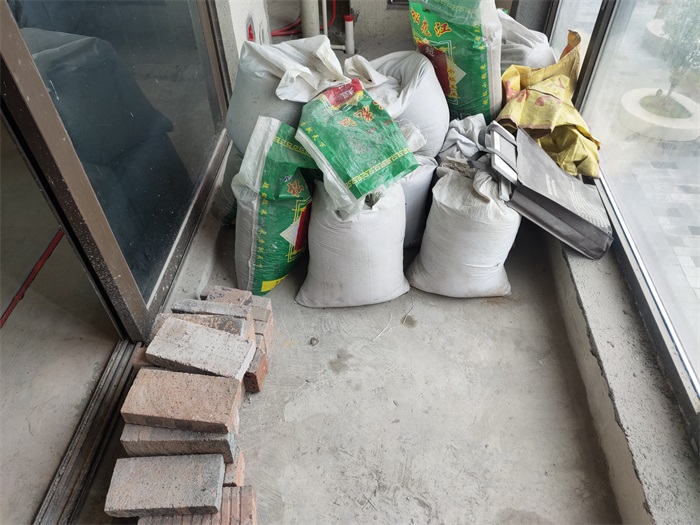

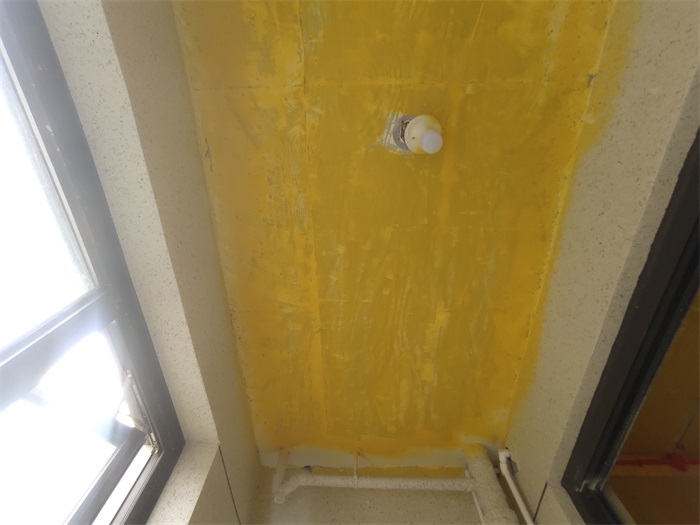

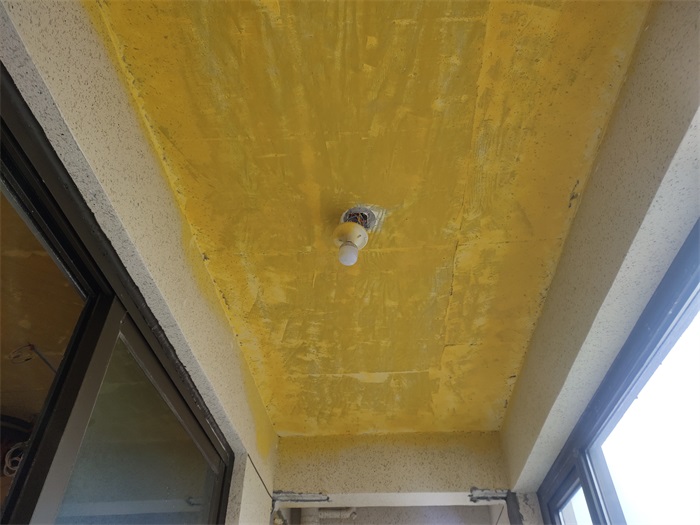

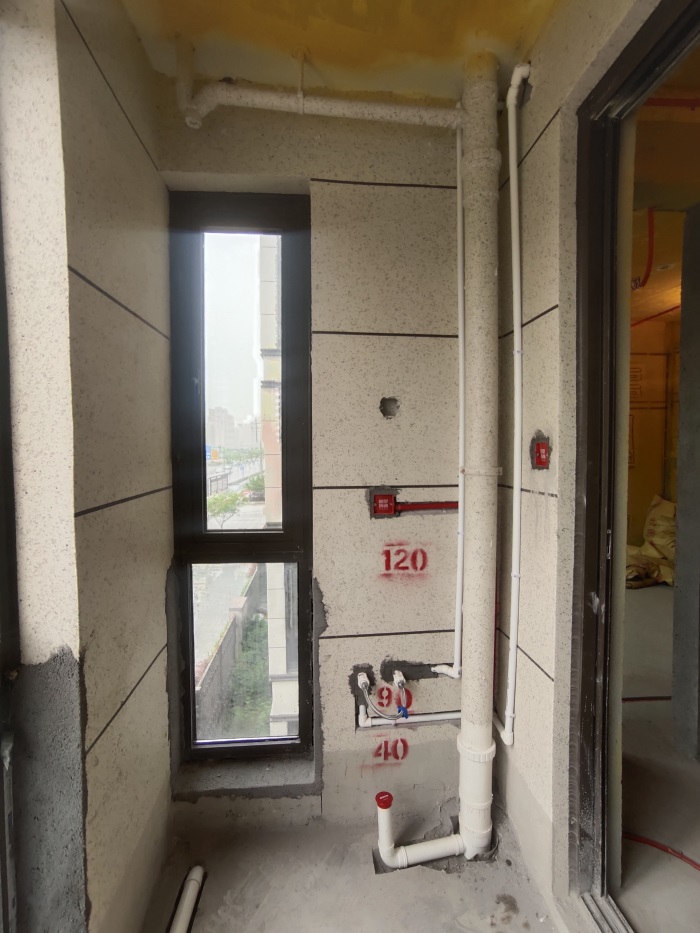

阳台水电布线图

发表于 2021-4-11 11:32:18

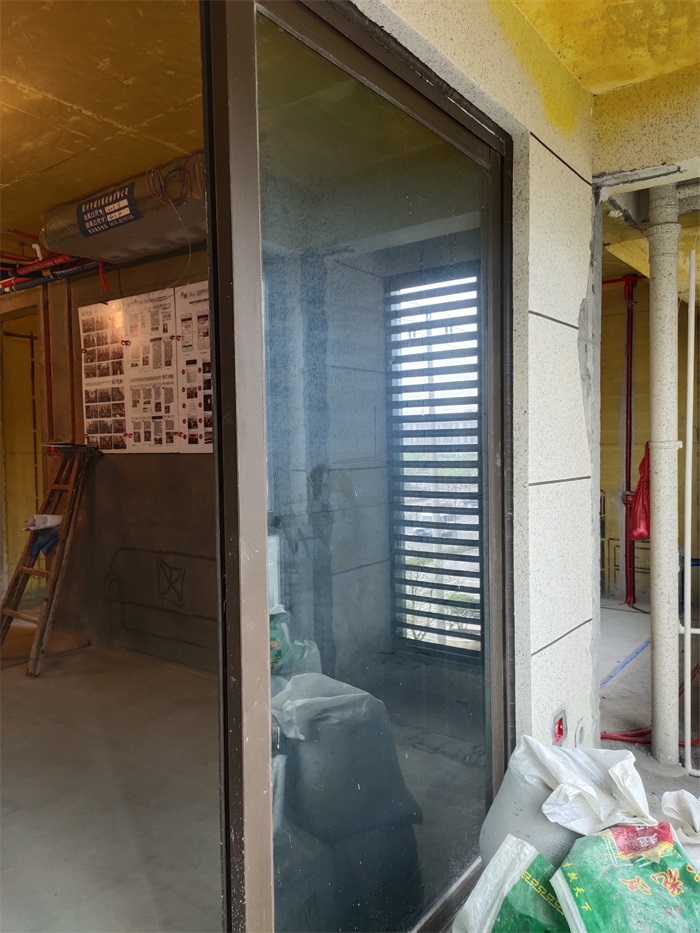

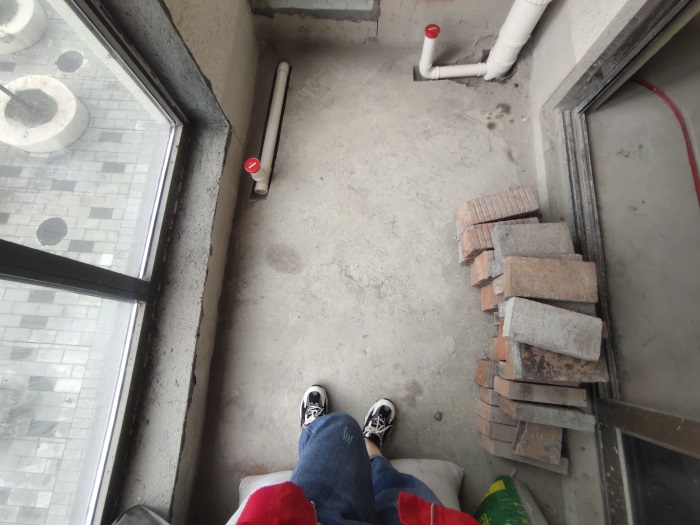

阳台对角

发表于 2021-4-11 11:33:15

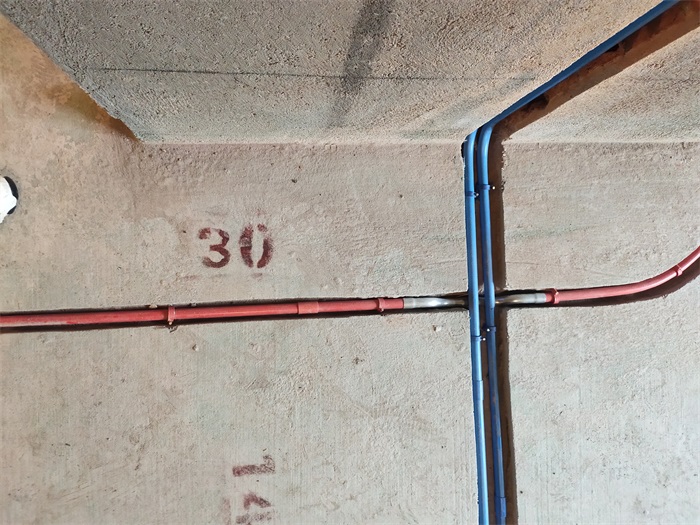

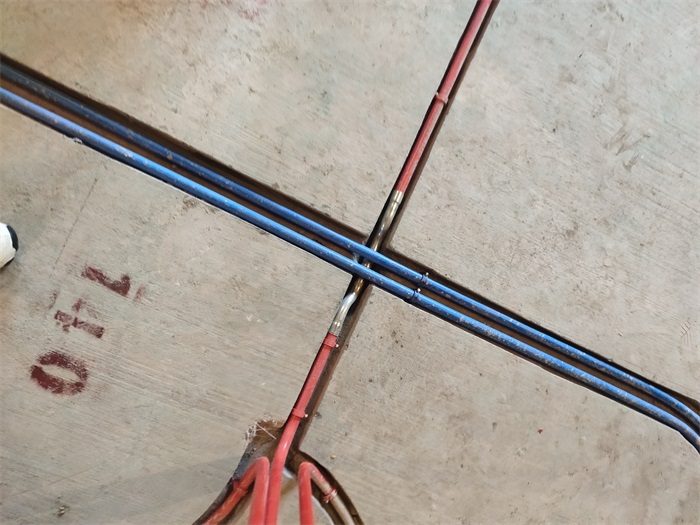

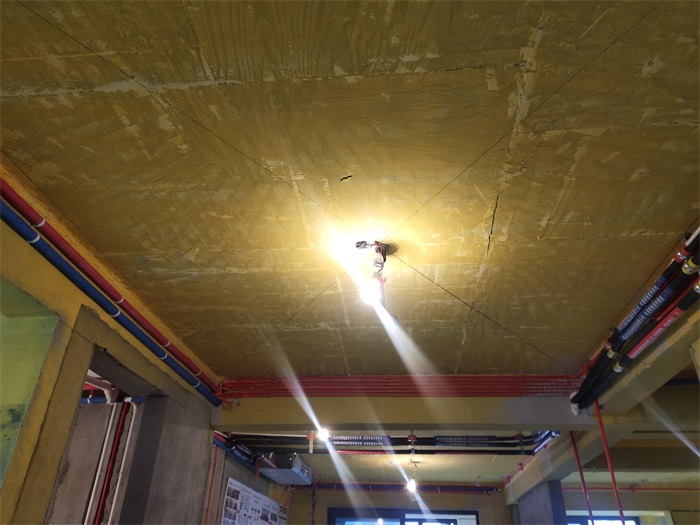

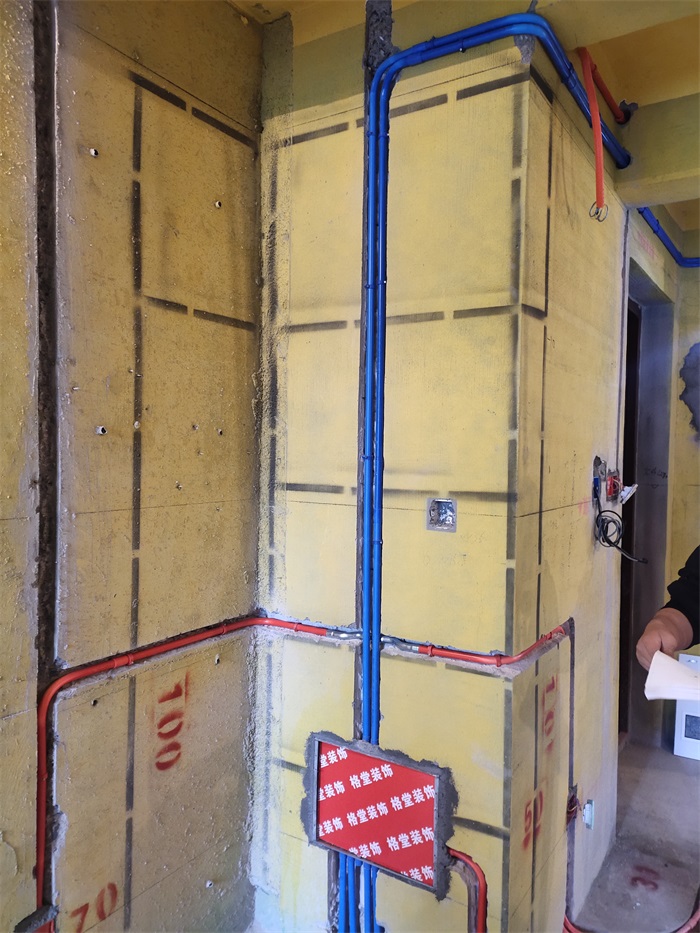

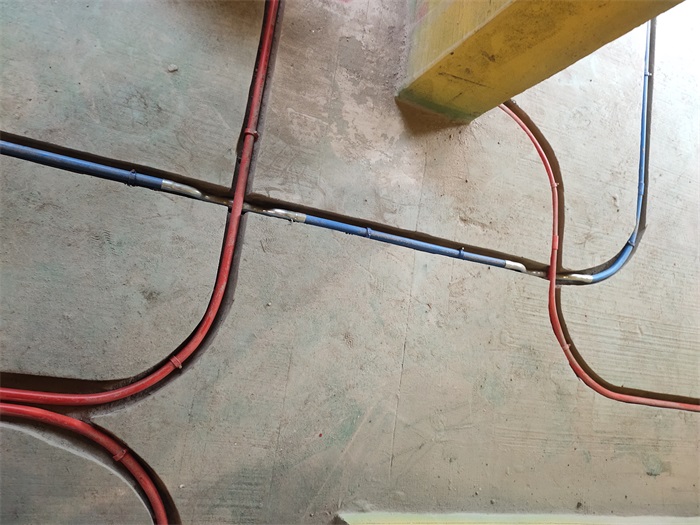

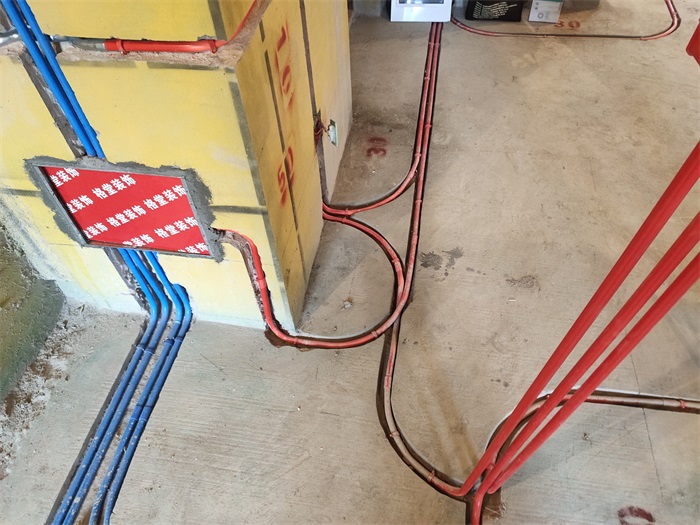

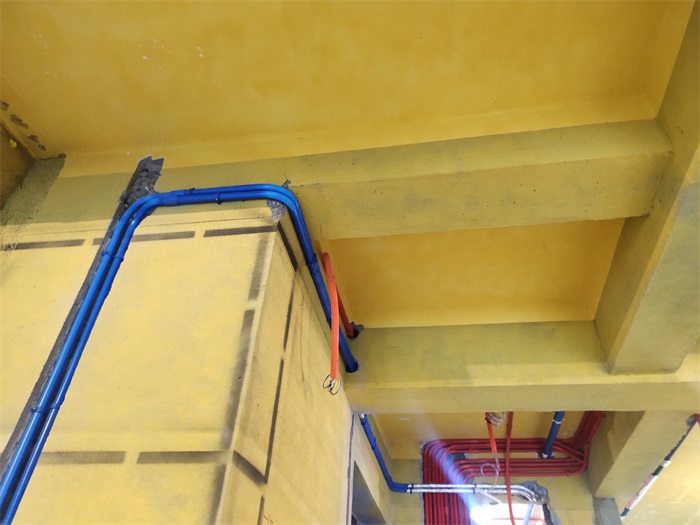

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2021-4-11 11:33:52

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2021-4-11 11:34:33

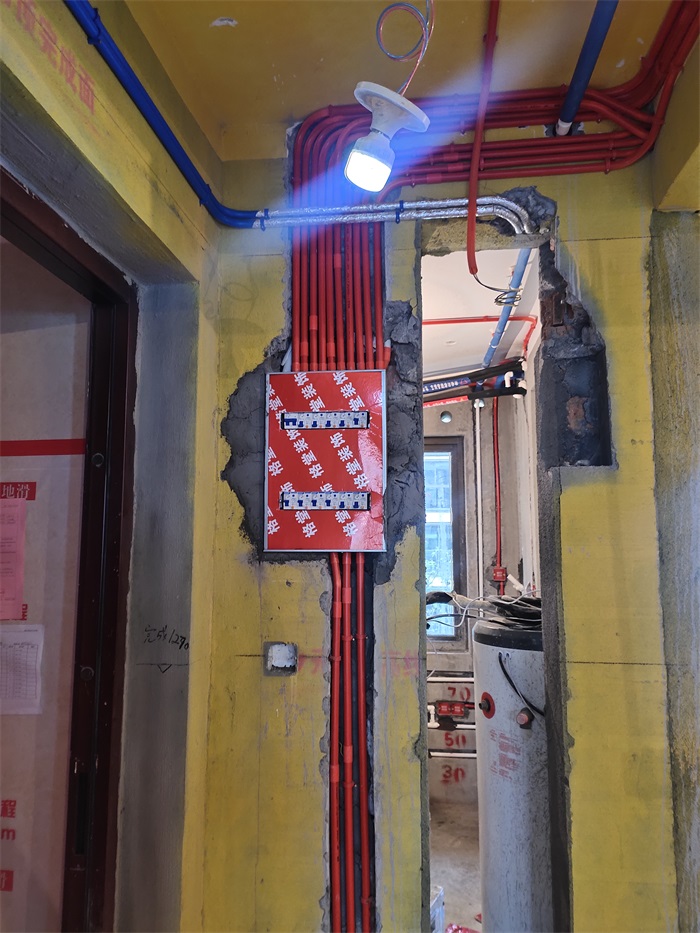

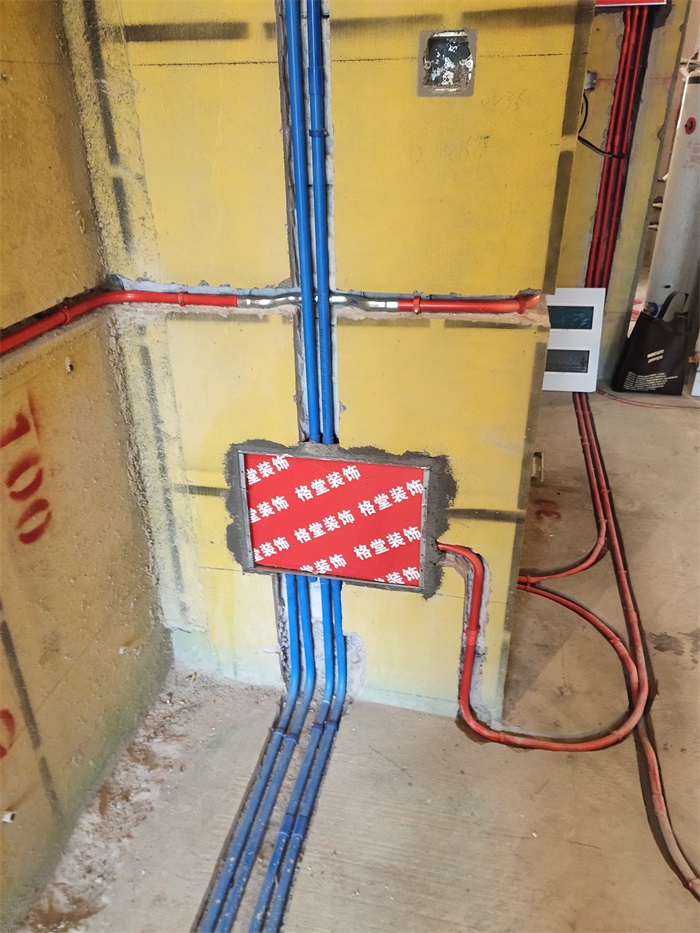

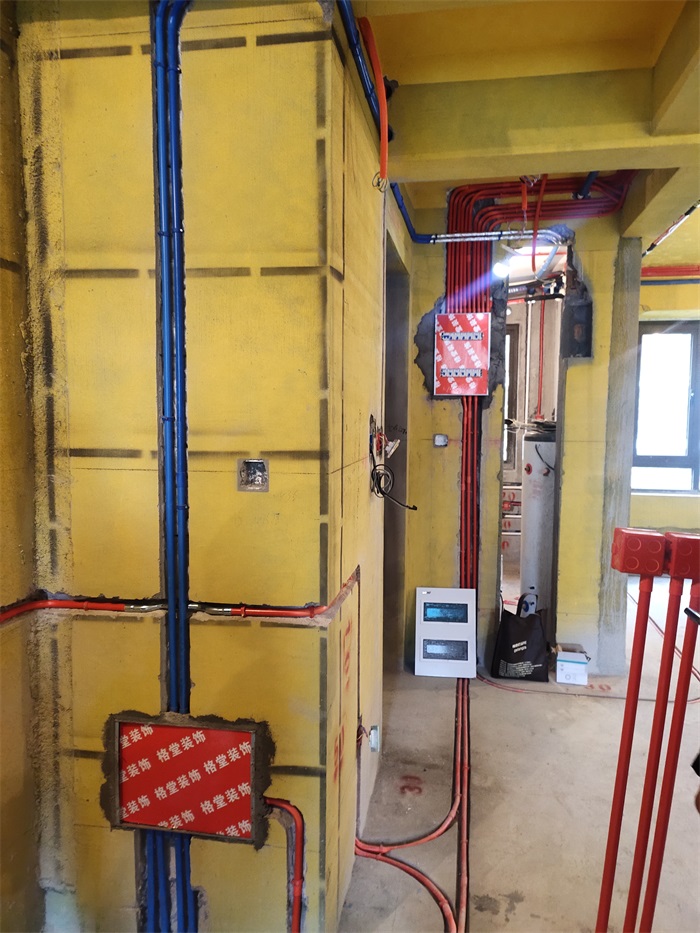

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

[衢州] 云栖新语3-3-3#103.8㎡现代——来自时空的对话
