牡丹园7-3-50#169㎡日式—日式暖意住宅，逐光而居，向阳而生

发表于 2020-11-21 09:22:06

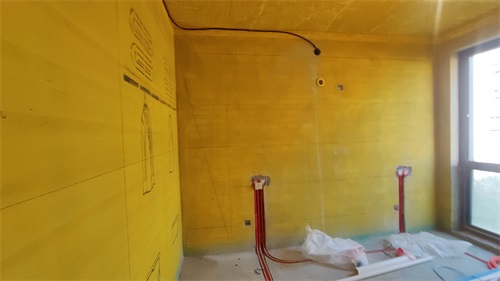

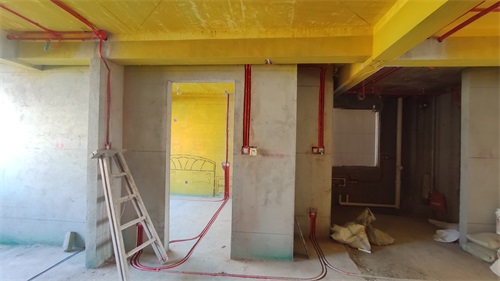

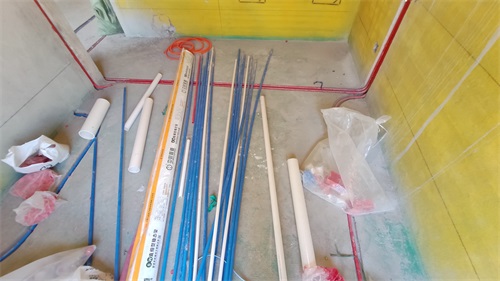

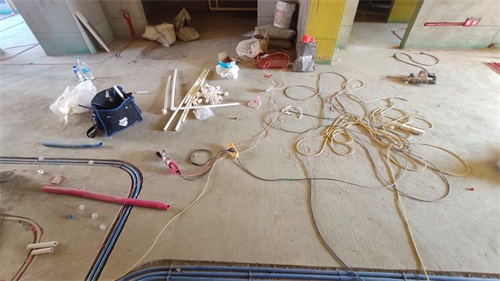

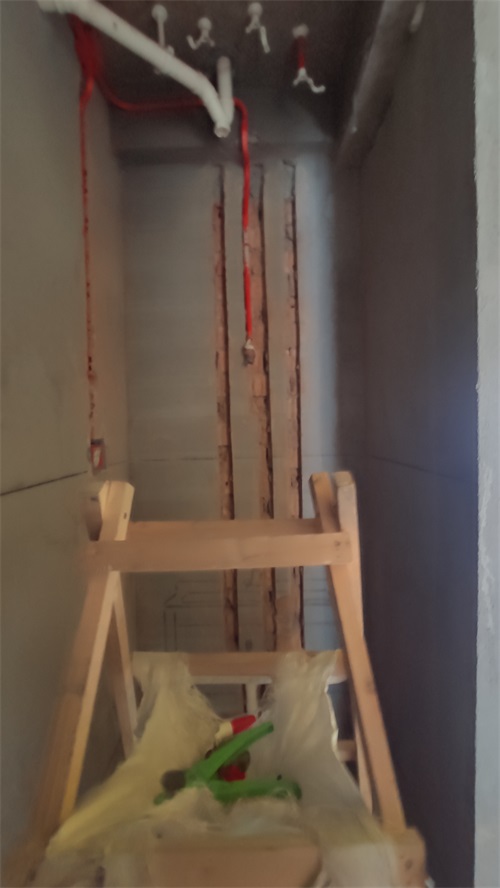

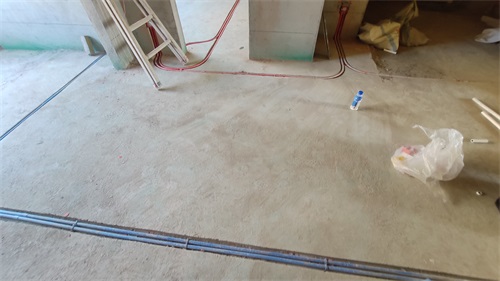

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

发表于 2020-11-21 09:23:18

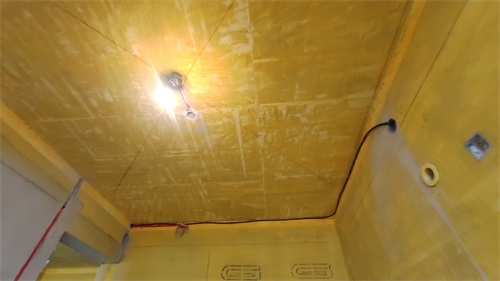

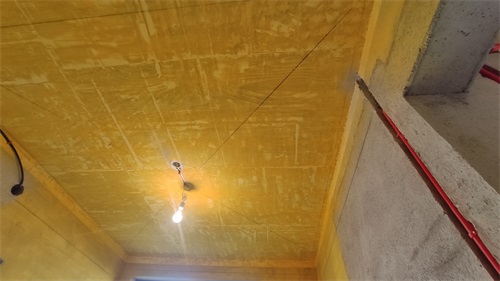

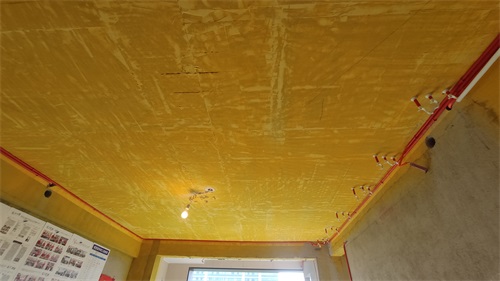

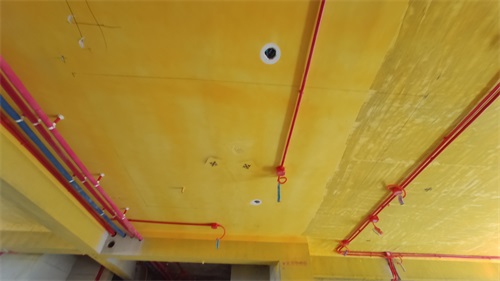

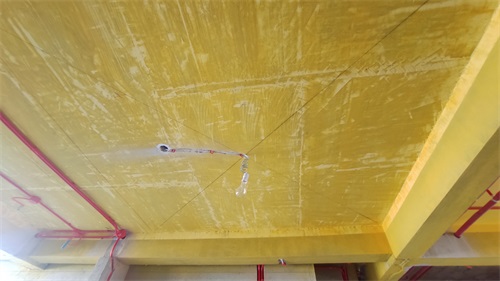

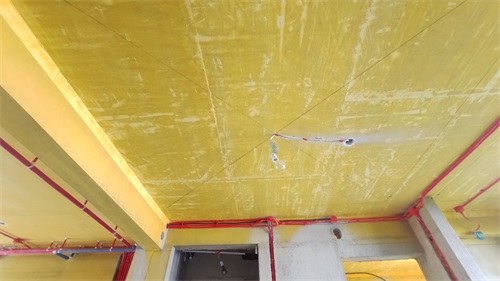

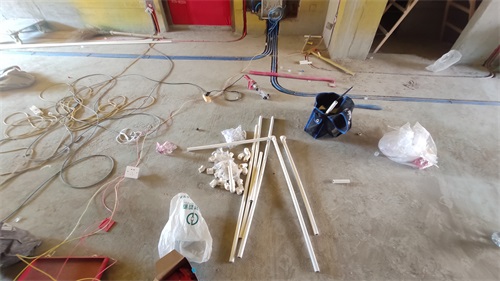

顶部灯线移位用黄腊管保护

发表于 2020-11-21 09:27:56

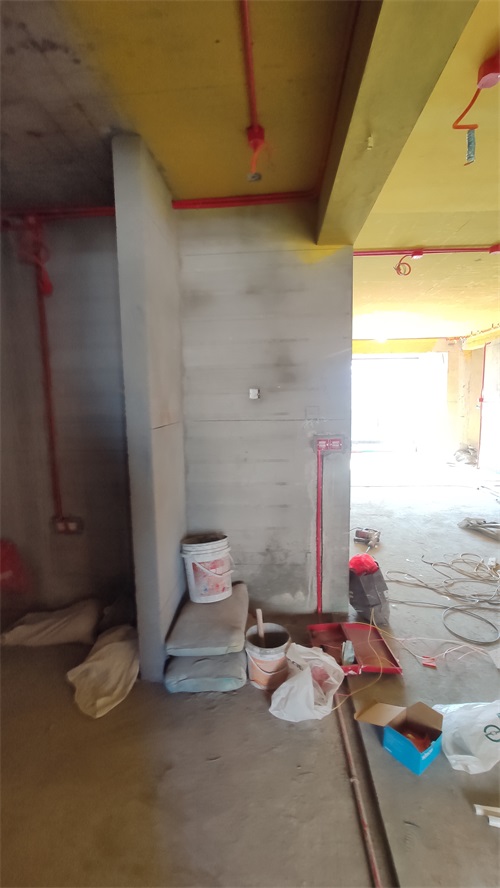

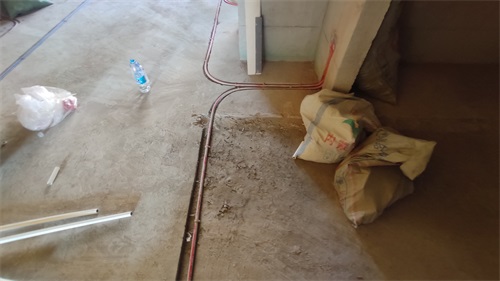

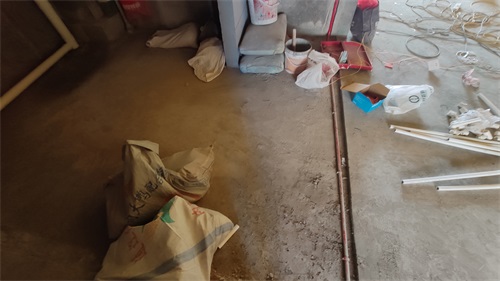

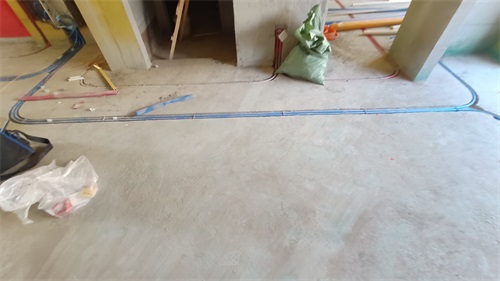

墙角禁止走管，距墙30cm以上

发表于 2020-11-21 09:30:07

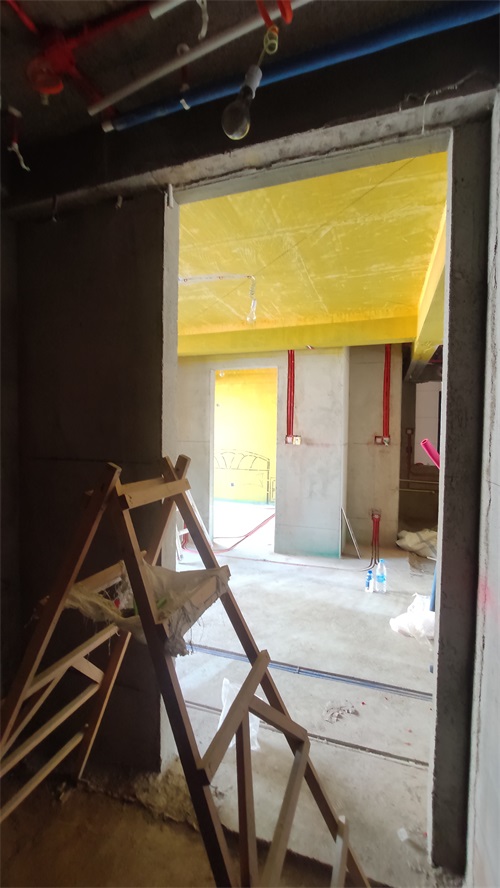

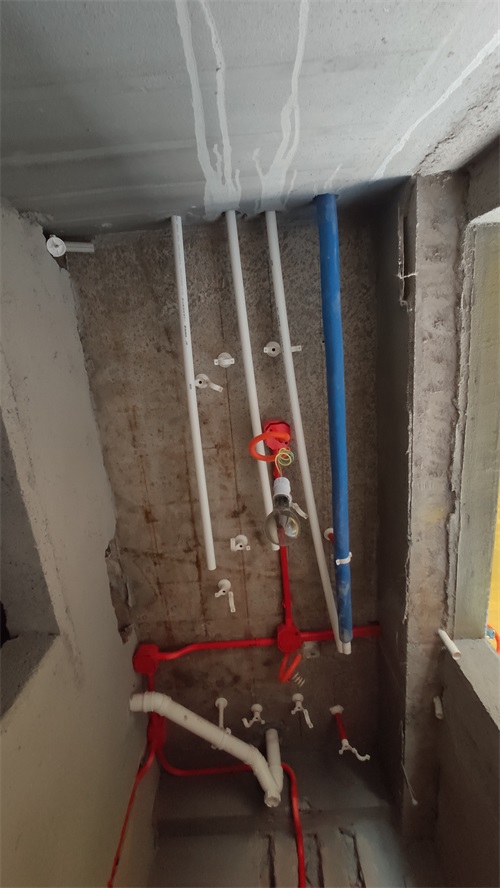

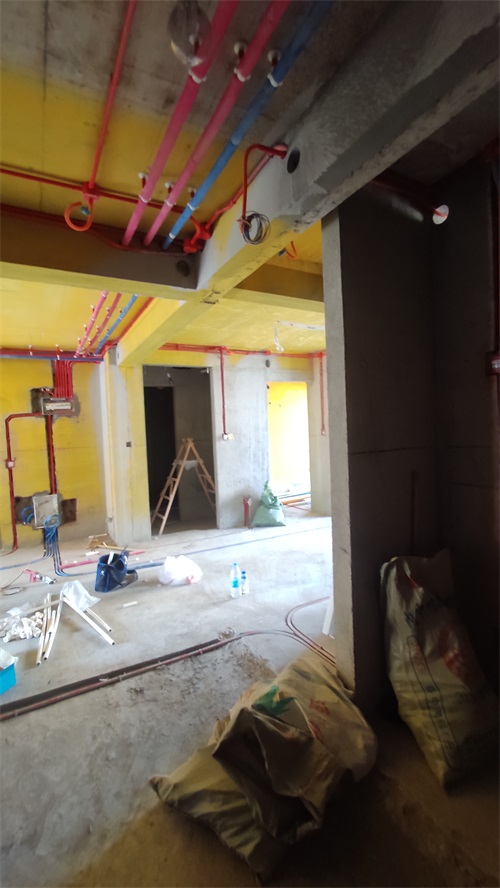

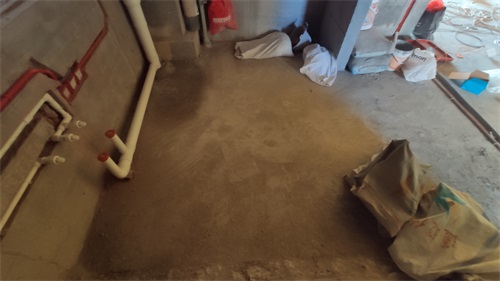

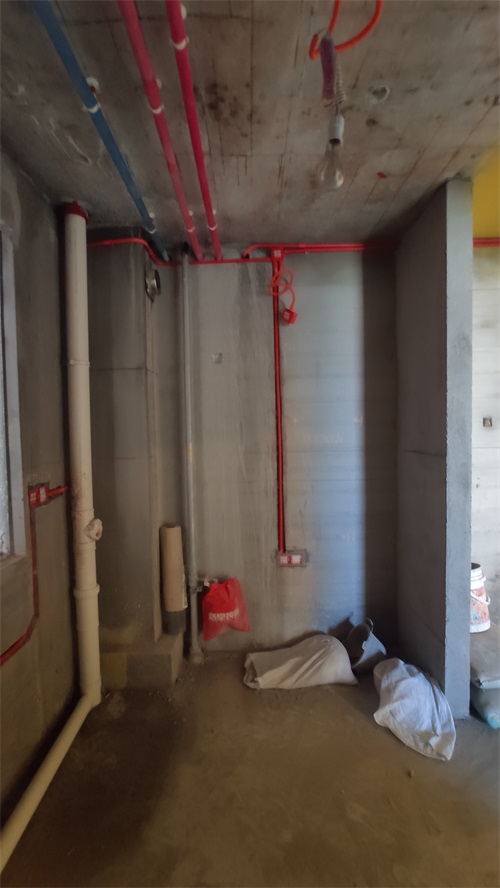

走墙水管采用下垂式安装贴瓷砖部位不需要包保温棉

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2020-11-21 09:32:55

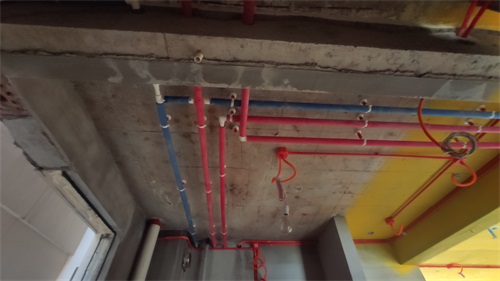

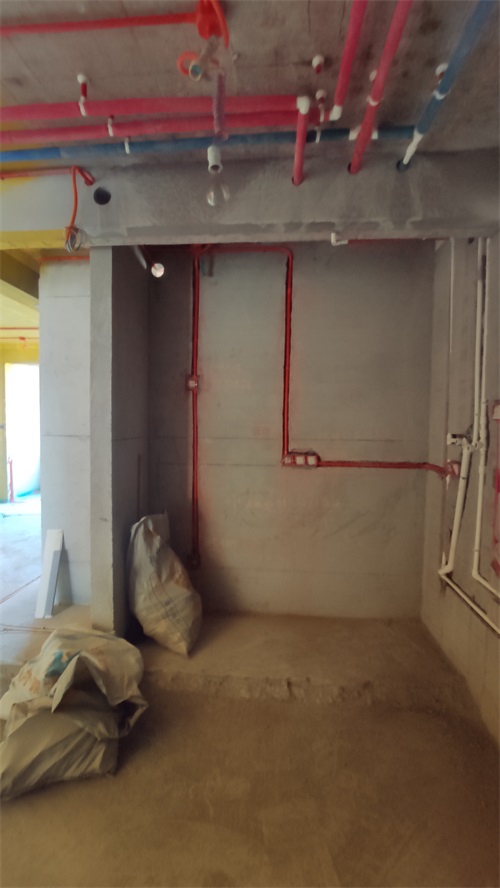

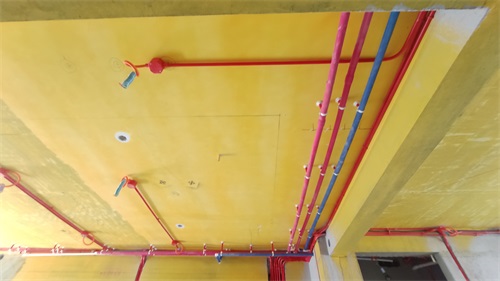

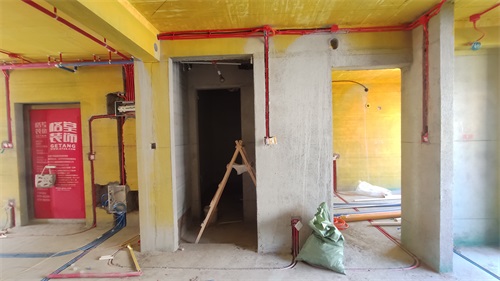

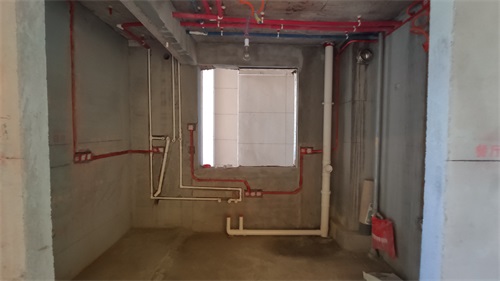

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

发表于 2020-11-21 09:36:49

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

发表于 2020-11-21 09:46:11

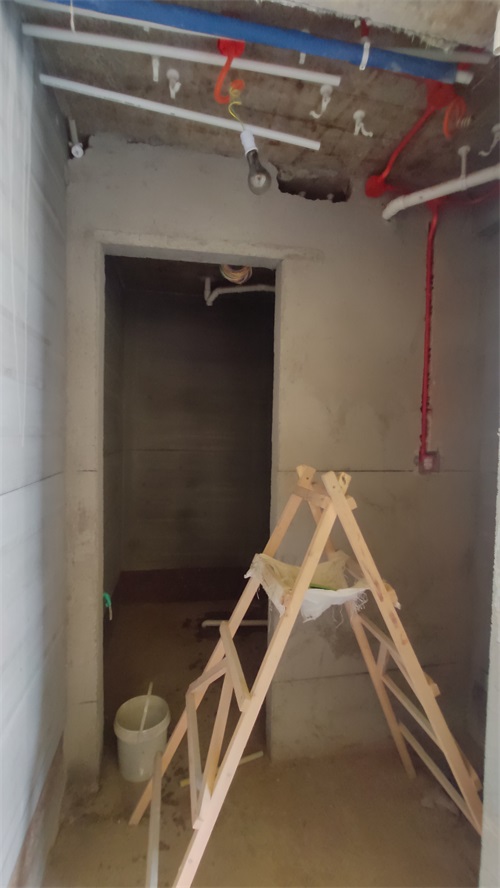

每户水管进水部位室内应加进水总阀

发表于 2020-11-21 09:48:42

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2020-11-21 09:50:19

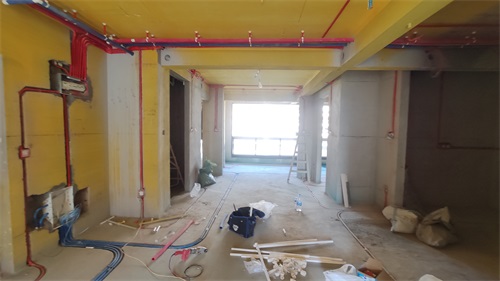

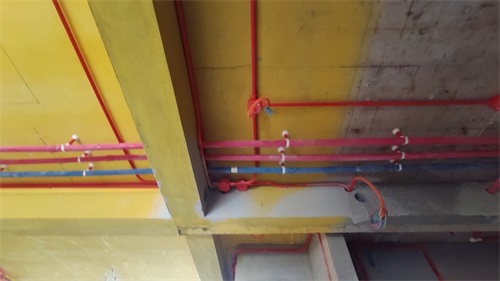

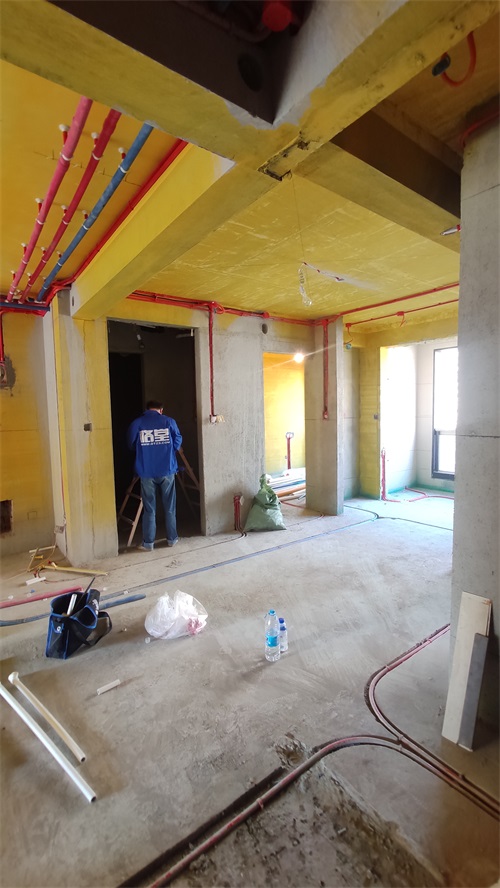

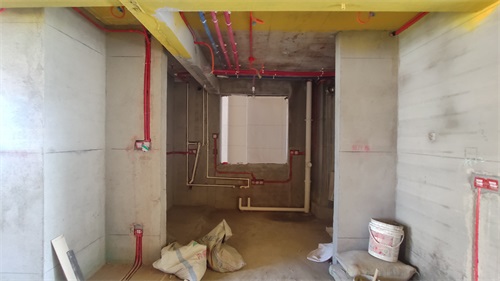

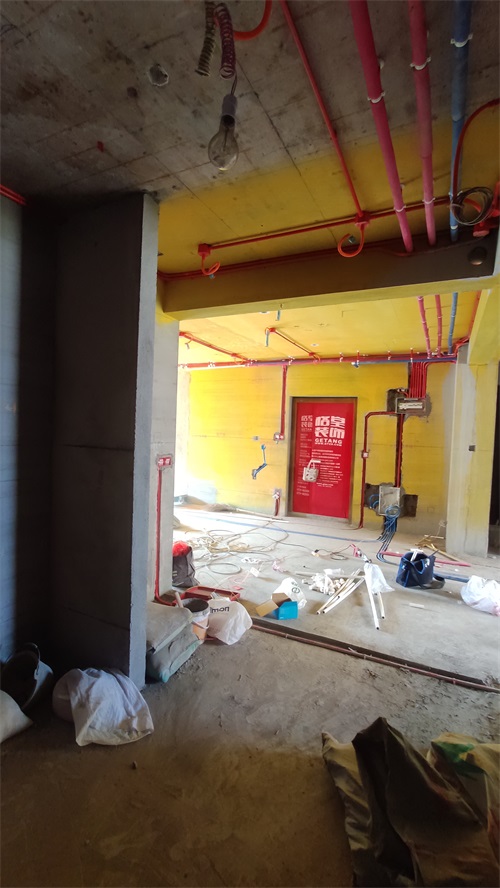

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范

发表于 2020-11-21 09:52:57

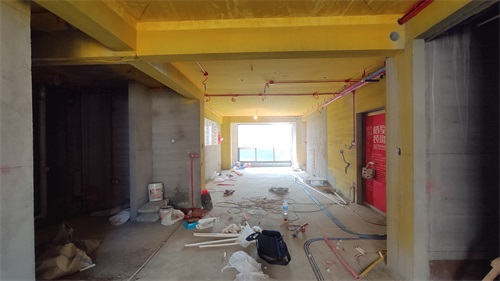

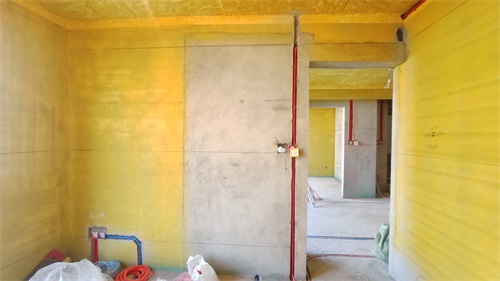

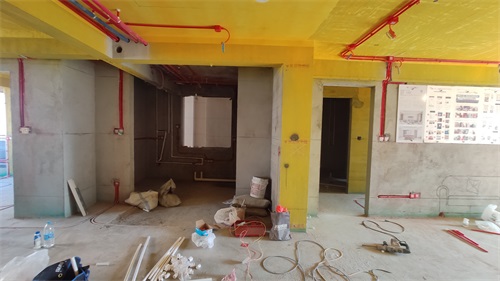

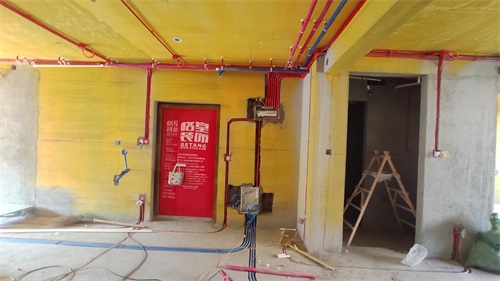

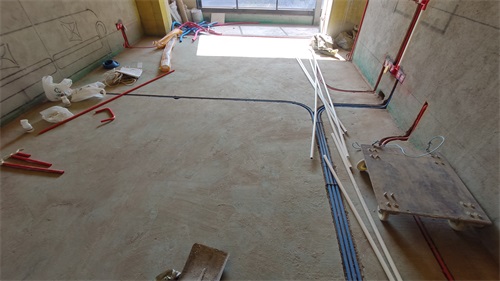

线路布置横平竖直符合施工规范
