牡丹园7-3-50#169㎡日式—日式暖意住宅，逐光而居，向阳而生

发表于 2020-11-21 09:55:28

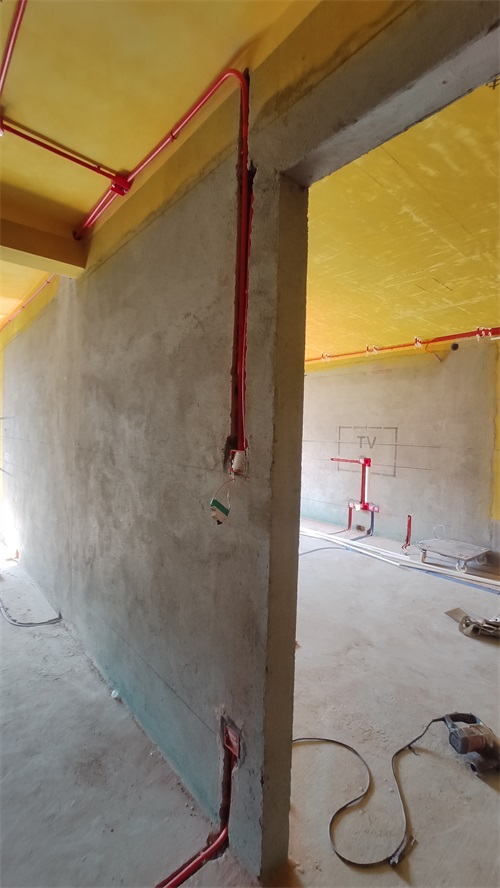

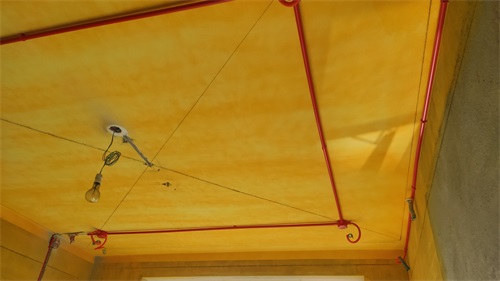

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-11-21 10:05:35

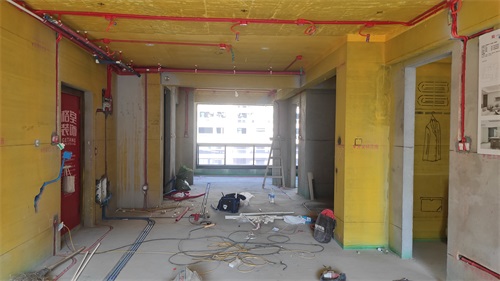

水电施工阶段

发表于 2020-11-21 10:12:28

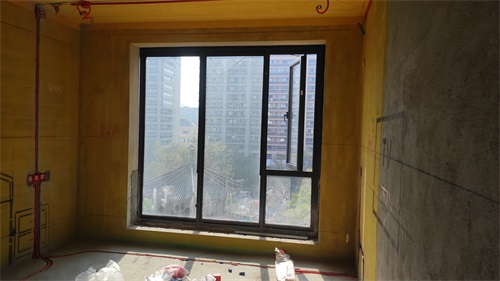

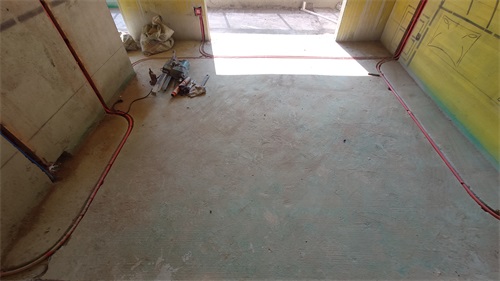

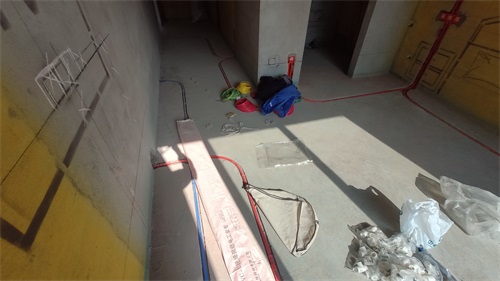

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2020-11-21 10:18:36

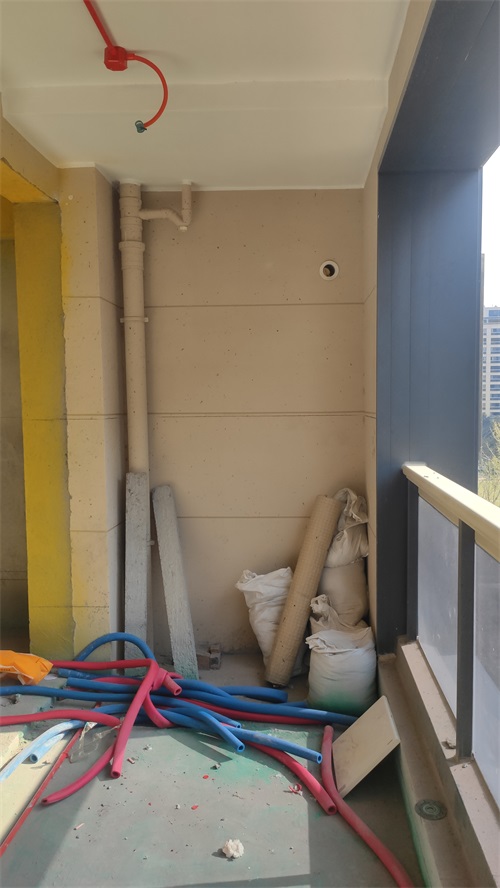

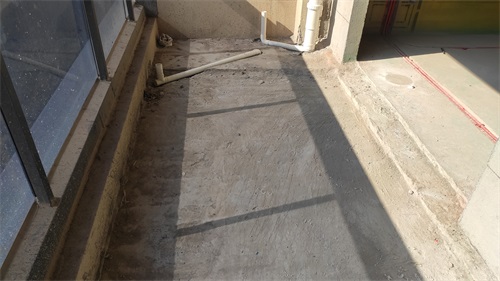

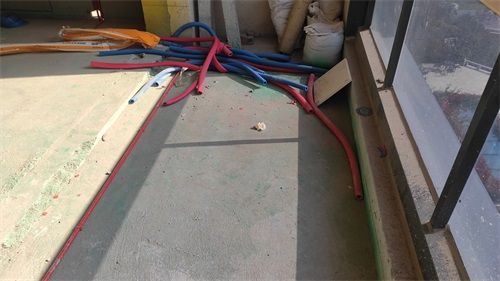

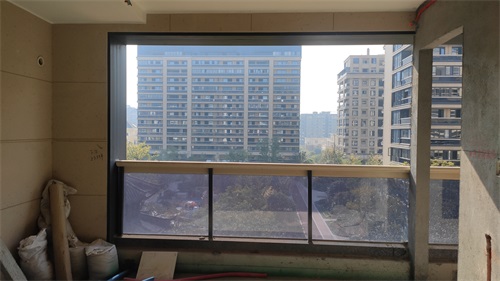

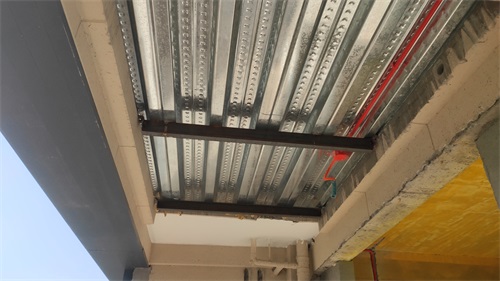

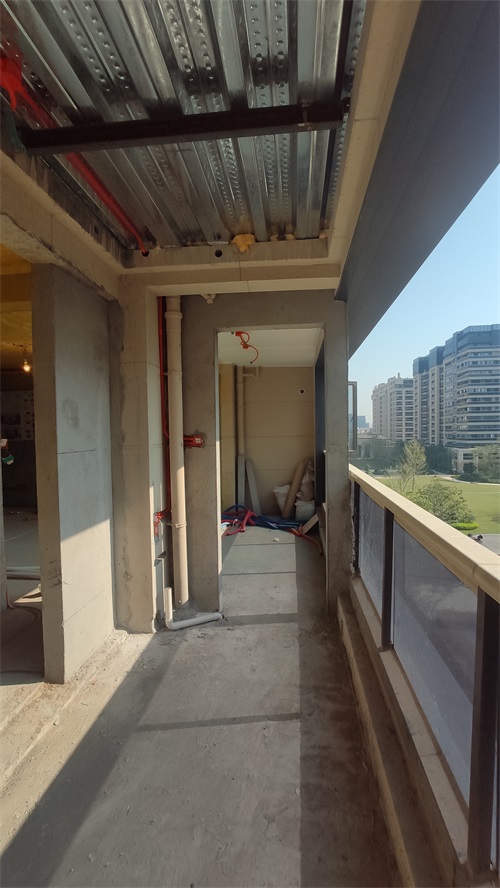

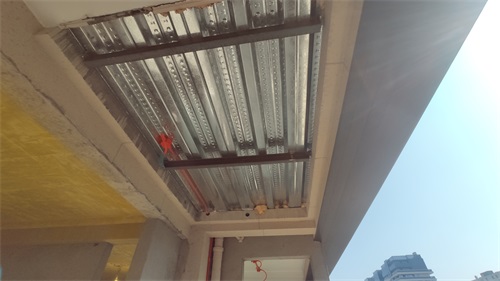

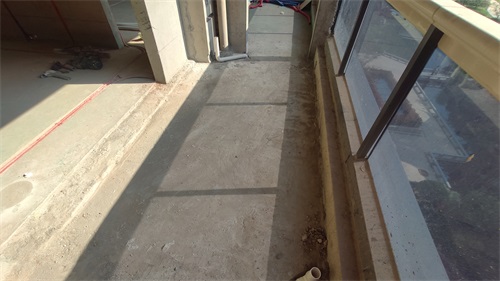

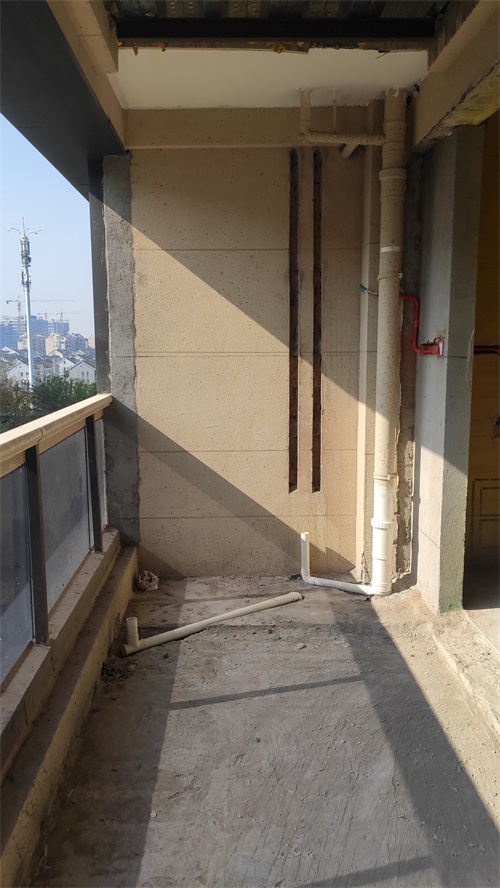

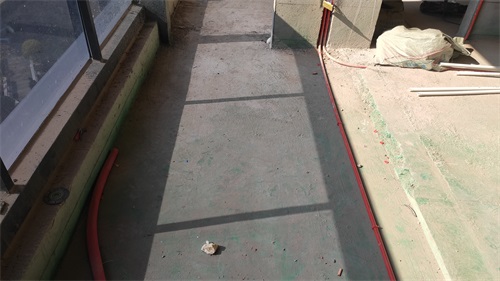

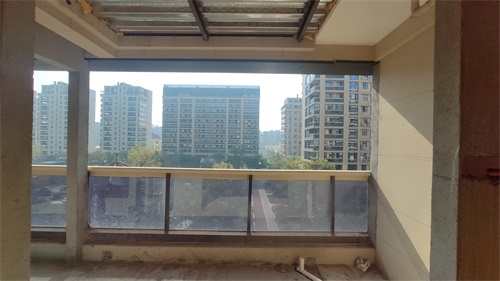

阳台

发表于 2020-11-21 10:21:07

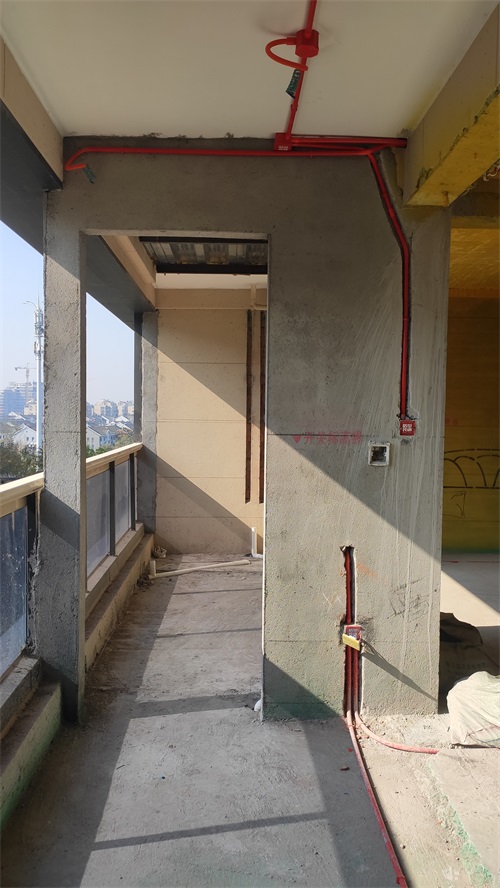

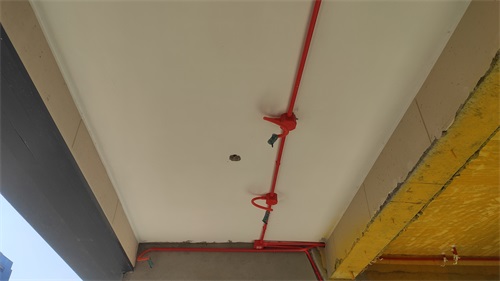

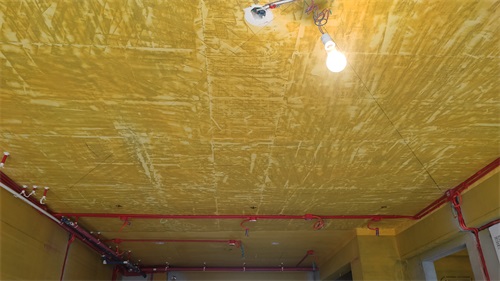

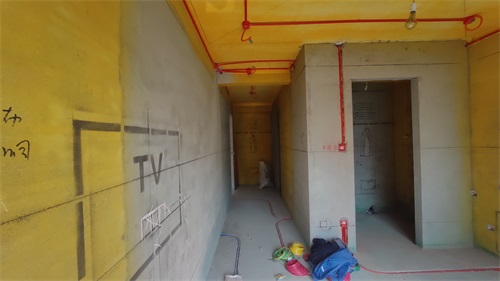

顶部线路用黄蜡管保护到位

发表于 2020-11-21 10:39:21

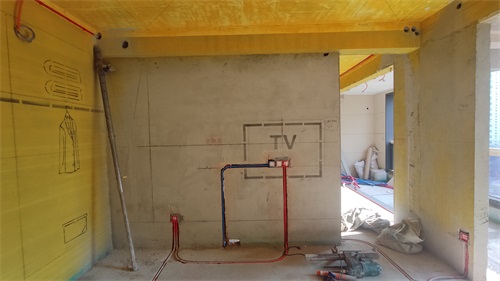

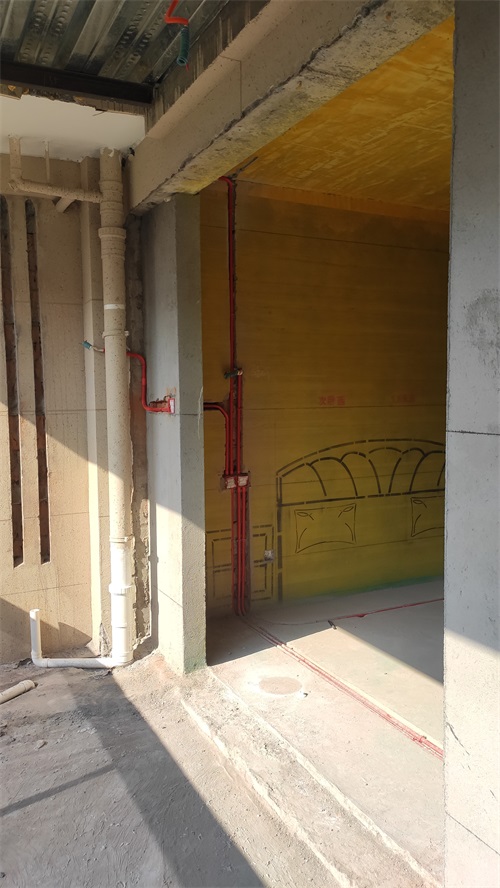

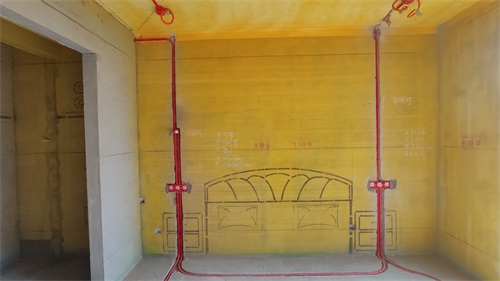

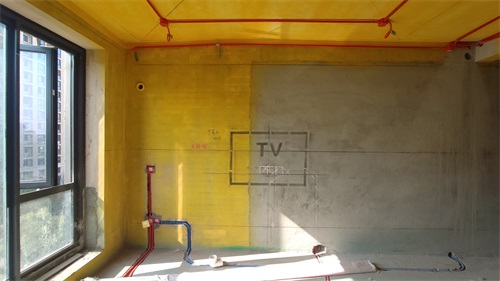

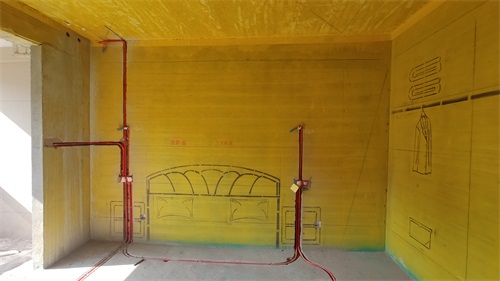

卧室内电视机电源由开关控制

发表于 2020-11-21 10:45:07

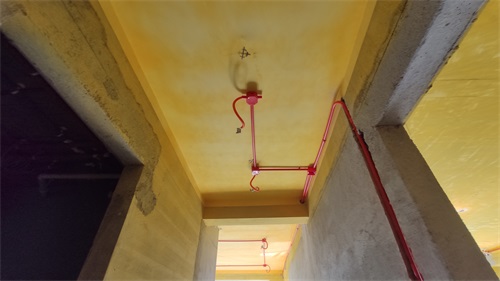

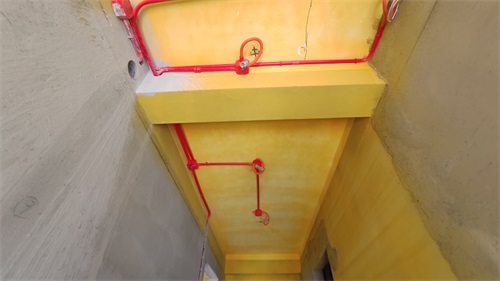

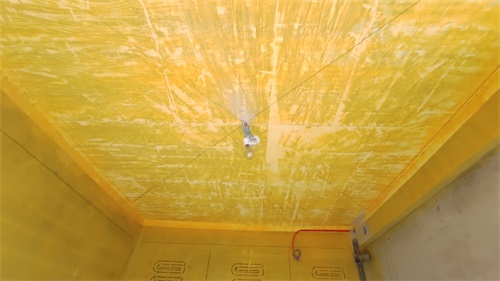

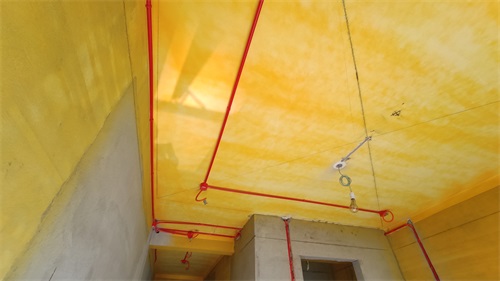

顶部线路灯线移位用黄腊管保护

发表于 2020-11-21 10:47:03

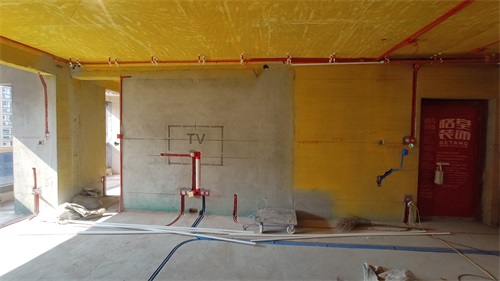

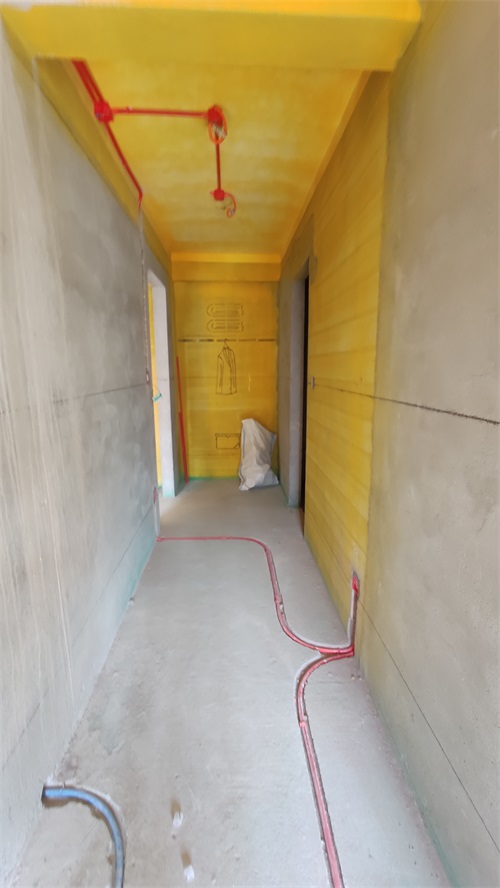

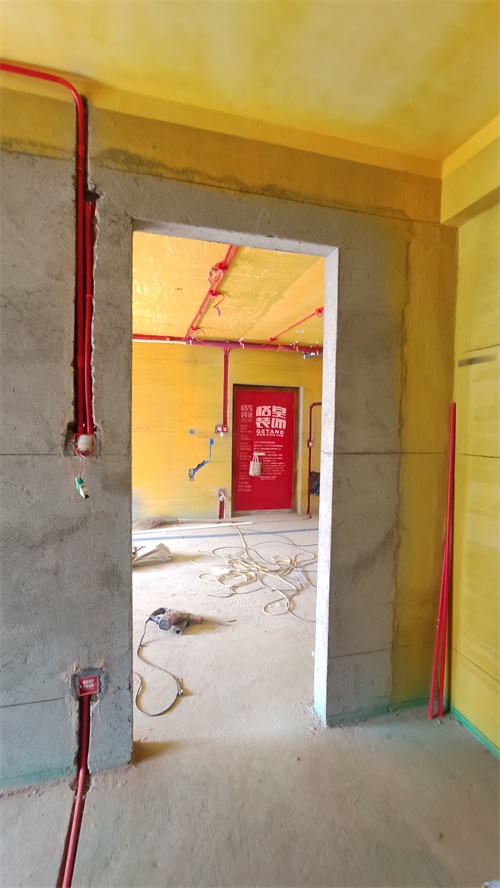

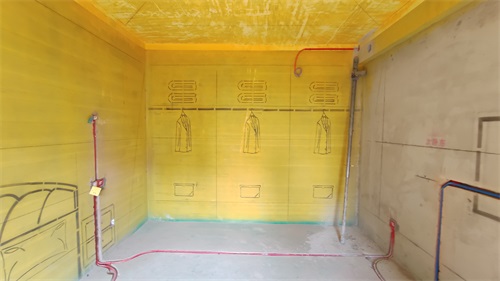

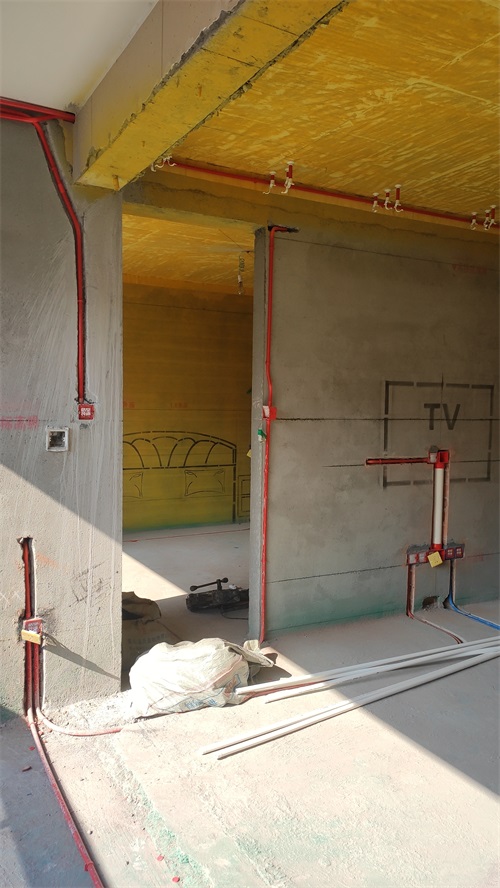

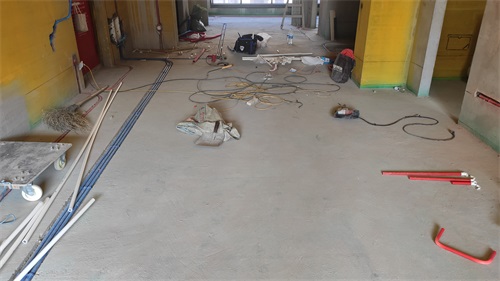

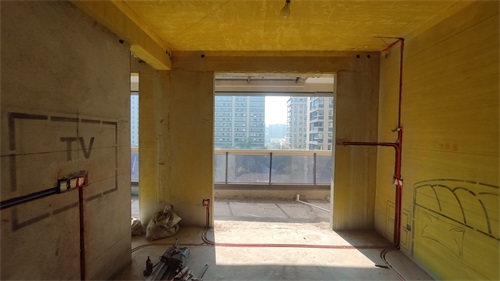

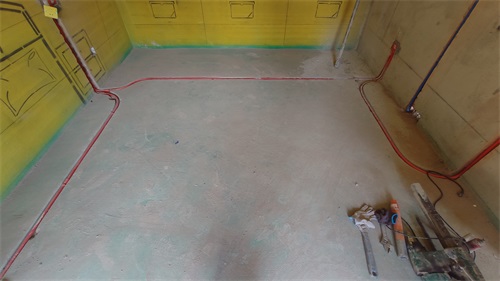

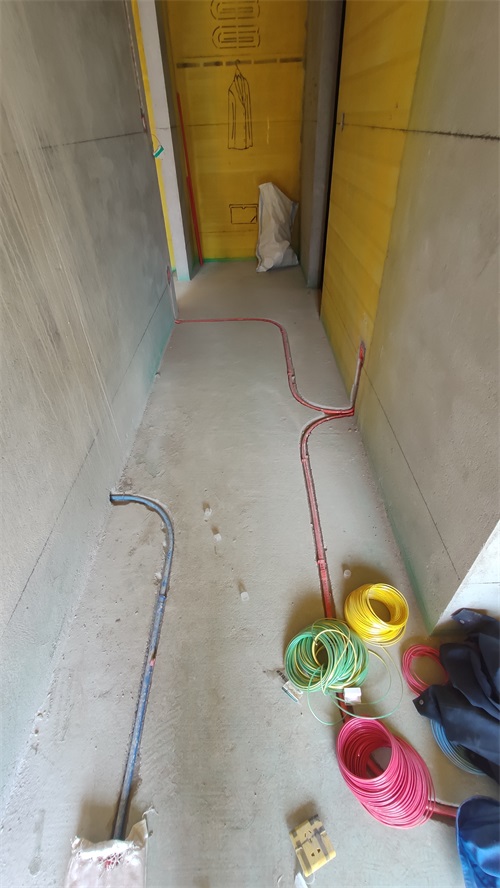

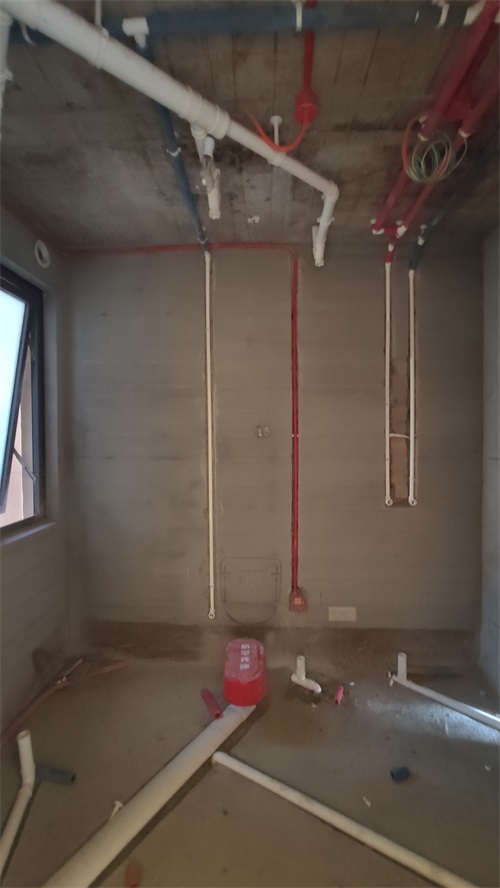

红色线管代表强电，蓝色线管代表弱电

发表于 2020-11-21 11:04:45

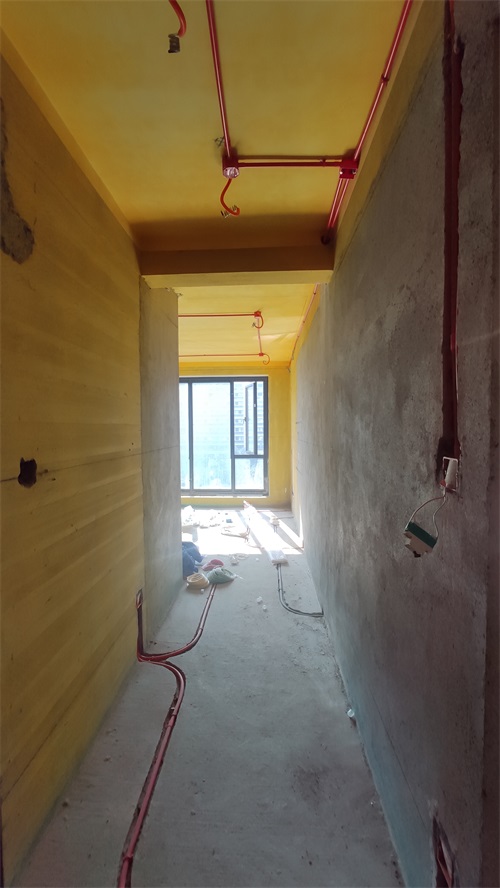

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-11-21 11:06:49

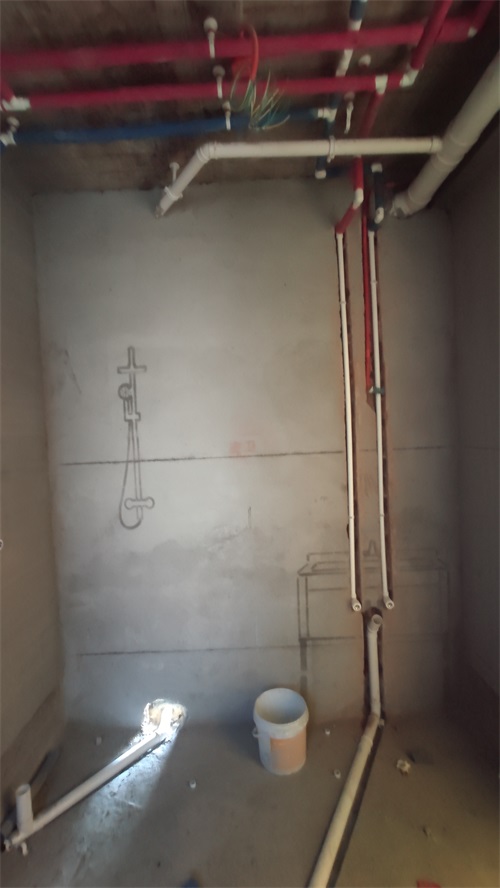

走墙水管贴瓷砖部位不需要包保温棉
