[衢州] 国金印象11-1-120#130㎡新中式—风雅出身教

[复制链接]
 楼主| 发表于 2020-9-30 11:14:59 | 显示全部楼层

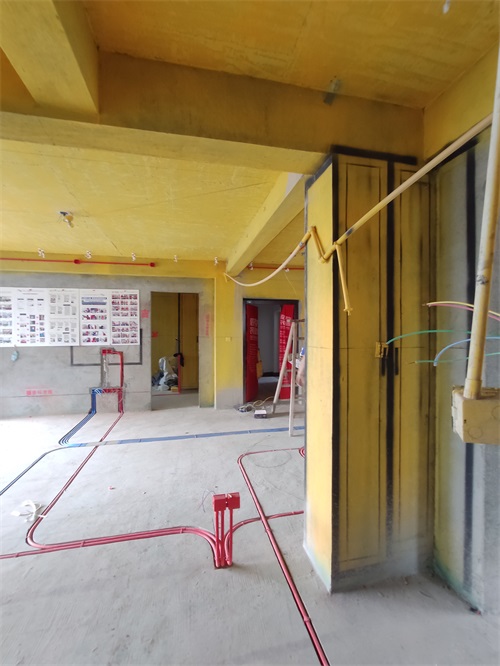

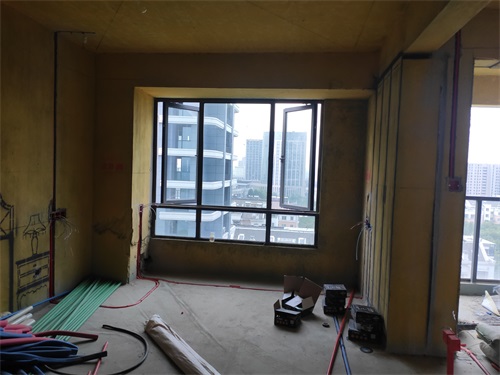

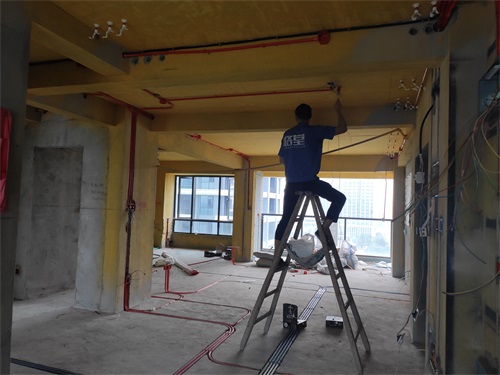

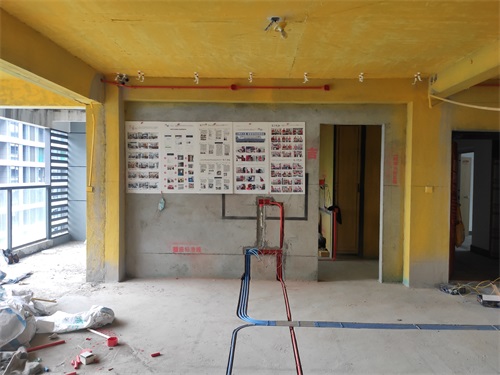

线路布置横平竖直，符合施工规范








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-30 11:16:47 | 显示全部楼层

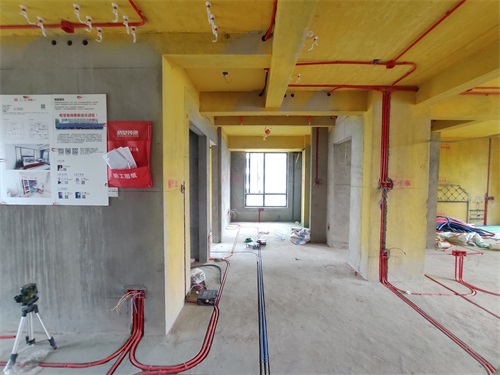

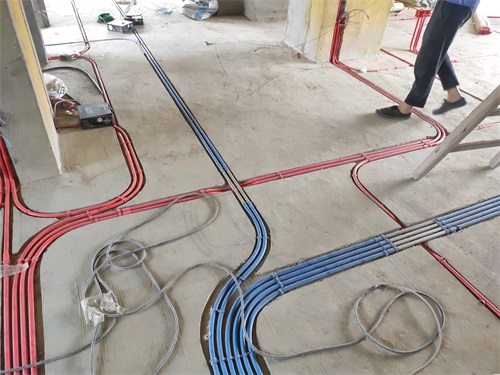

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-30 11:18:31 | 显示全部楼层

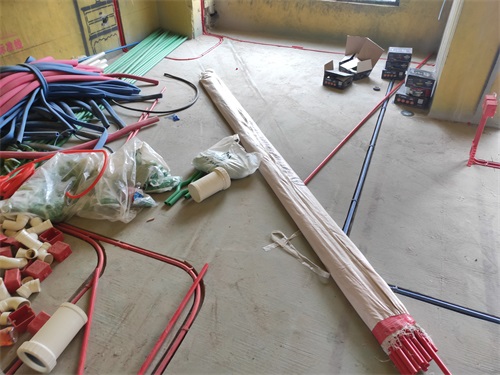

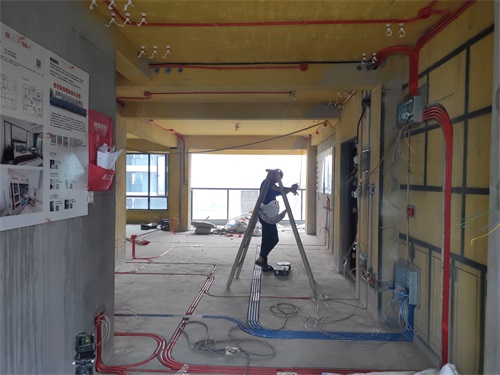

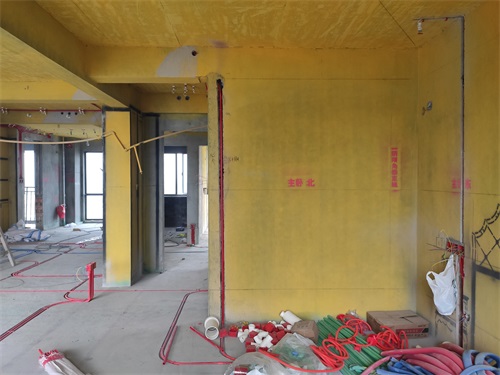

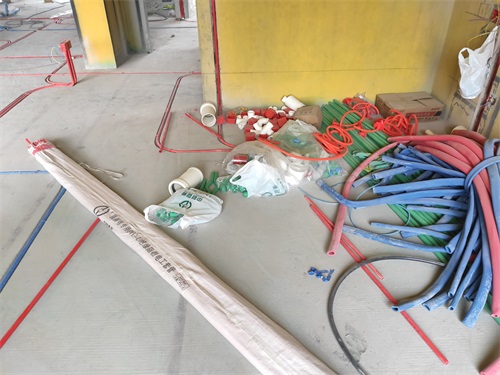

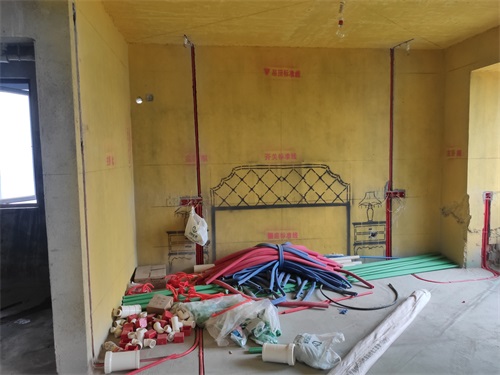

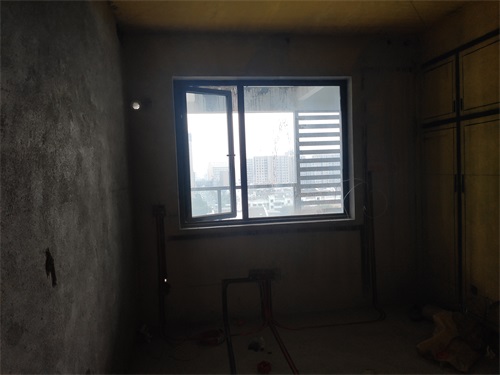

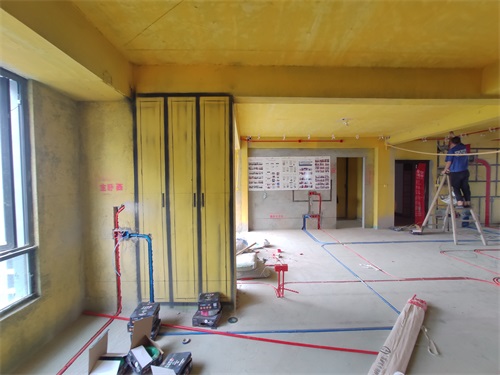

水电施工阶段









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-30 11:19:56 | 显示全部楼层

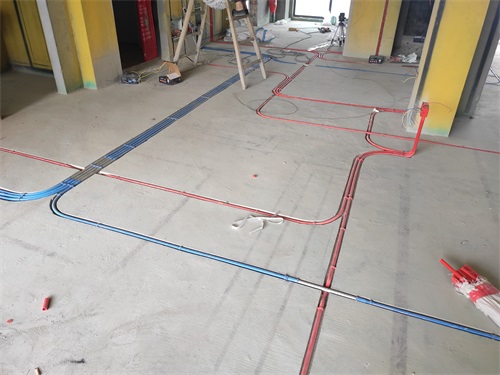

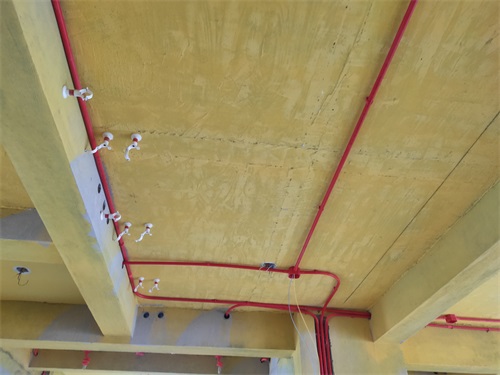

强弱电交叉位置铁管屏蔽防干扰





回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-30 11:20:58 | 显示全部楼层

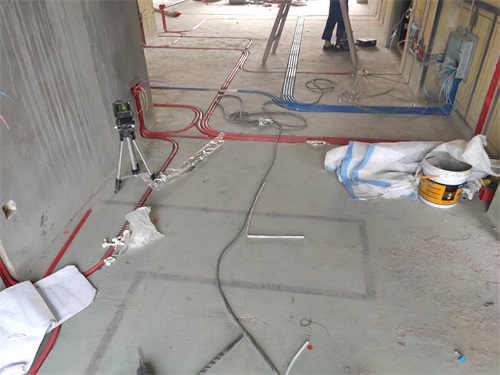

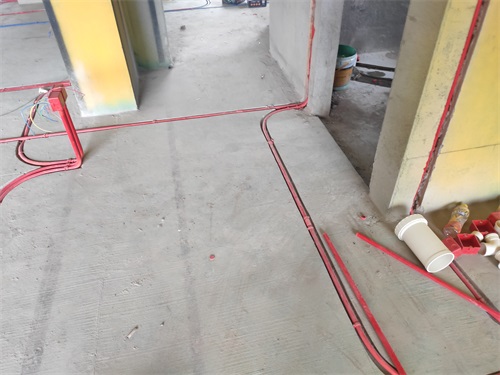

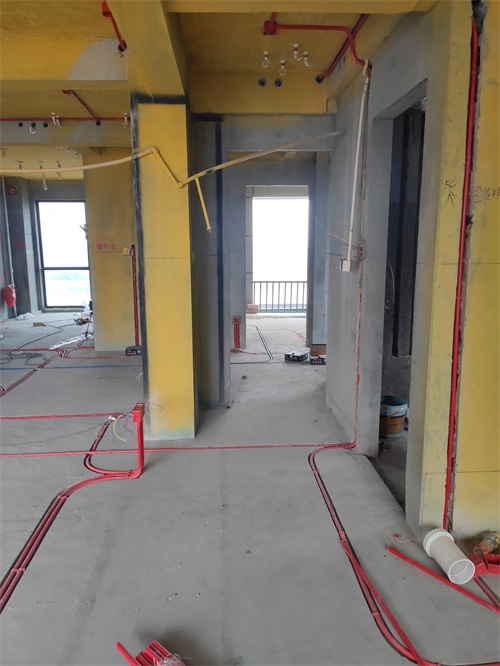

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-30 11:25:00 | 显示全部楼层

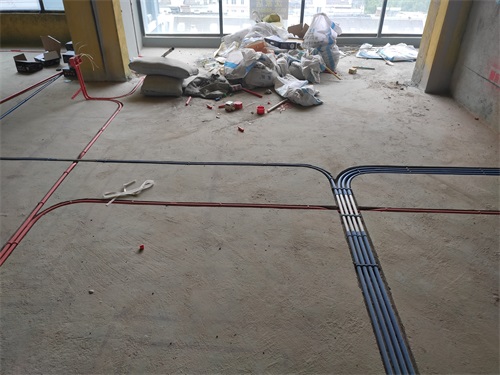

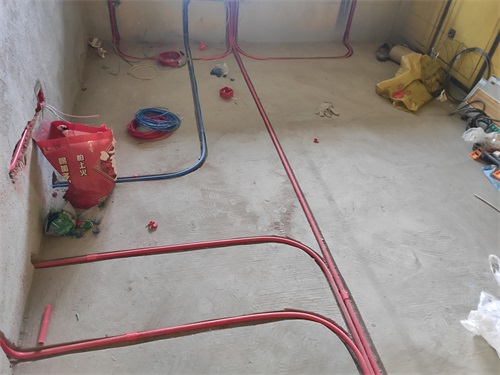

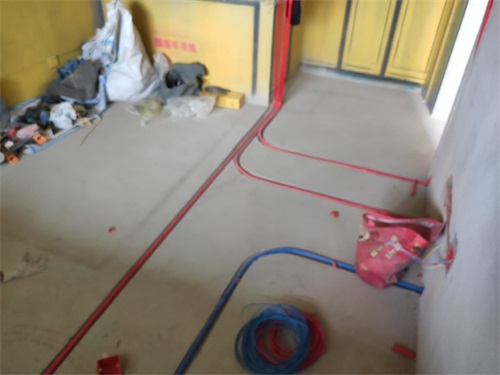

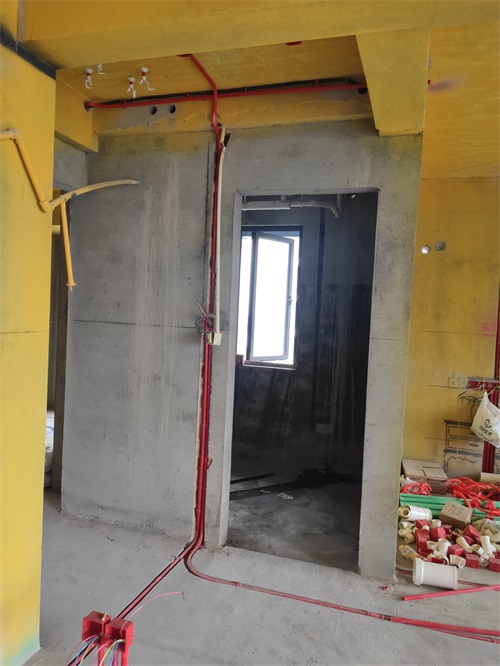

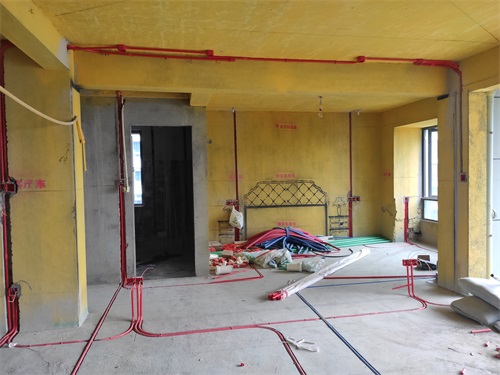

红色线管代表强电，蓝色线管代表弱电








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-30 11:26:21 | 显示全部楼层

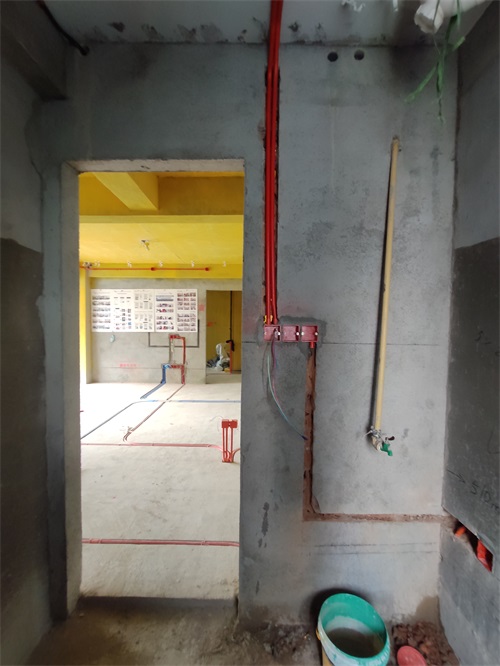

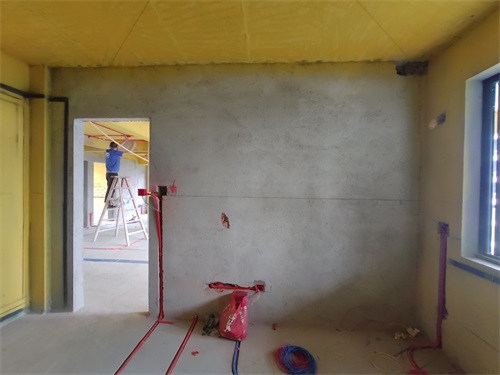

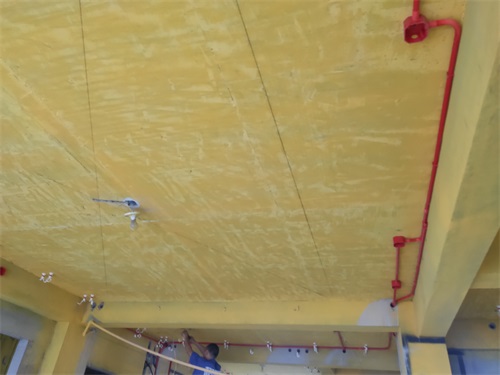

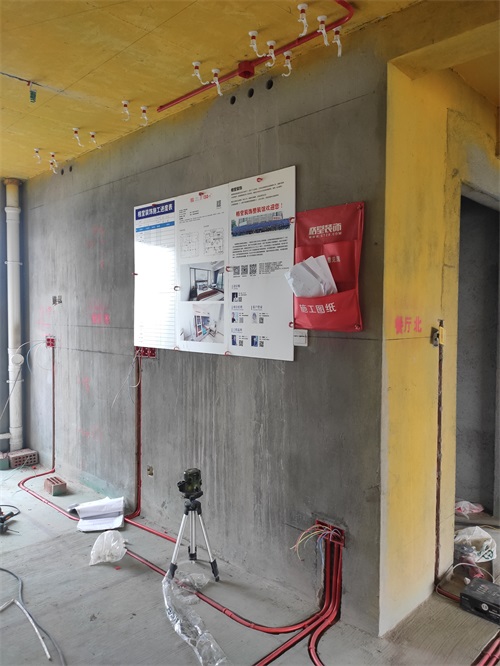

线路布置横平竖直





回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-30 11:27:07 | 显示全部楼层

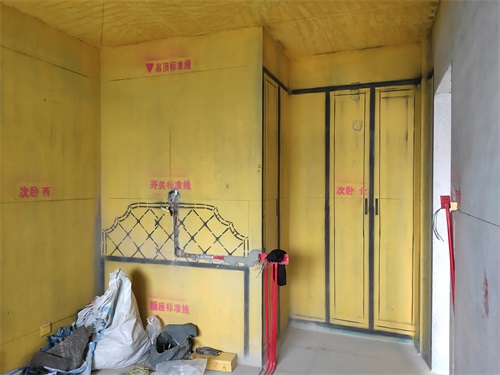

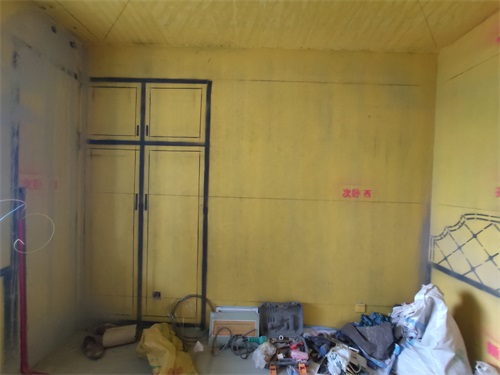

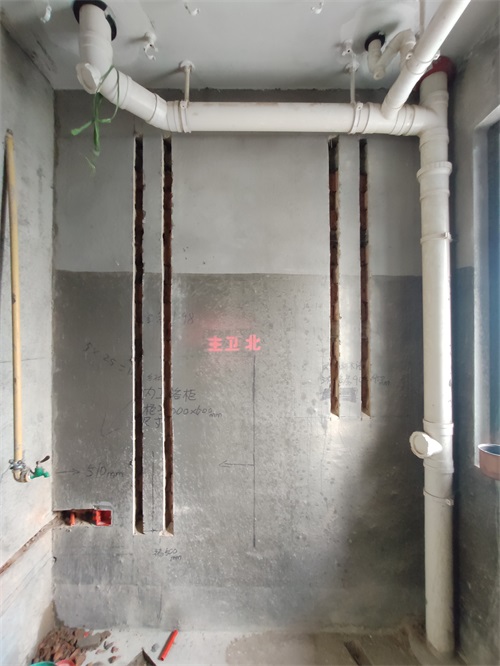

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-30 11:28:03 | 显示全部楼层

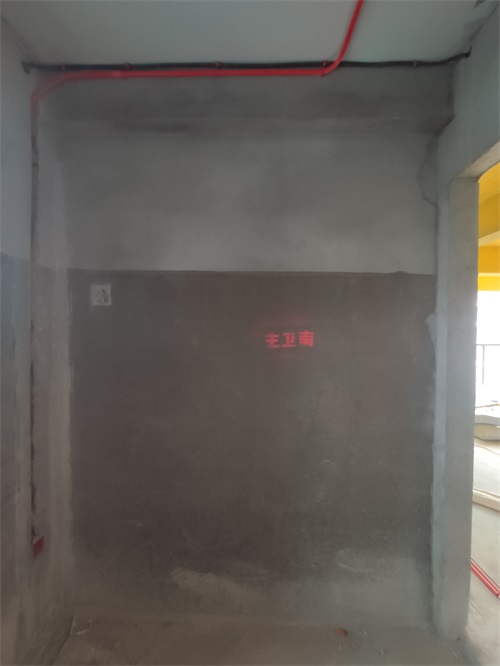

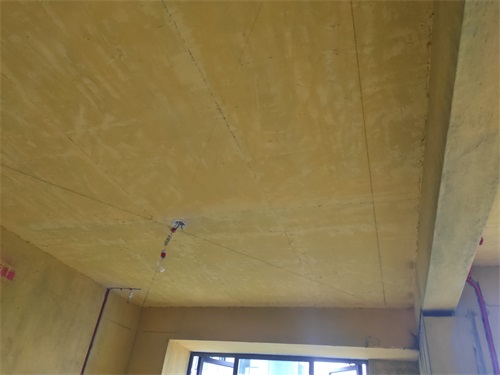

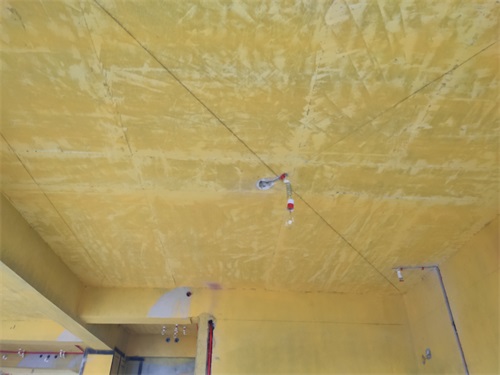

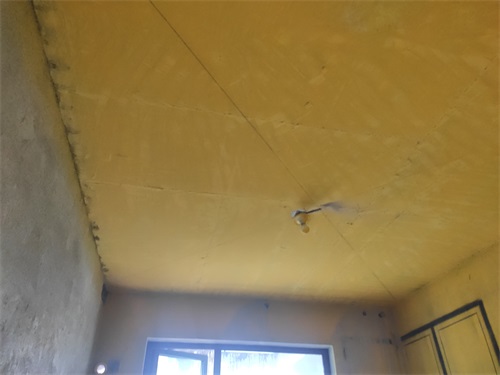

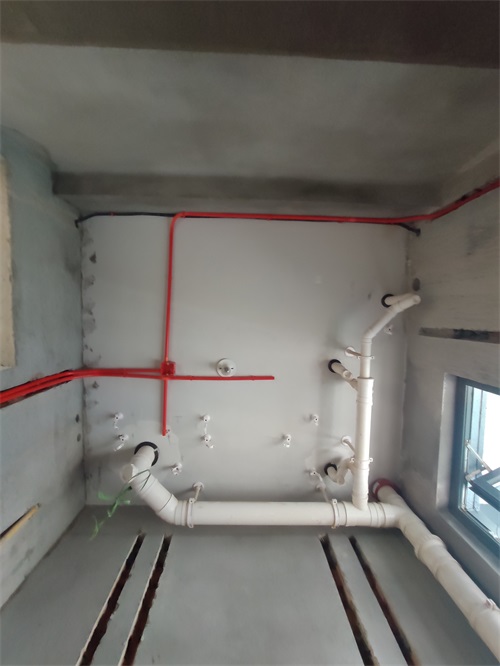

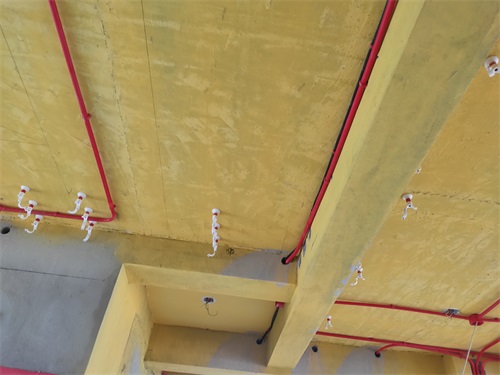

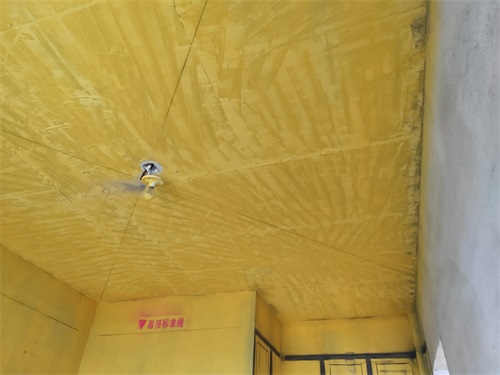

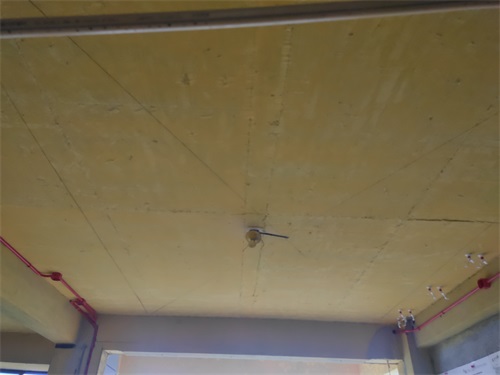

顶部线路用黄蜡管保护到位







回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-30 11:28:38 | 显示全部楼层

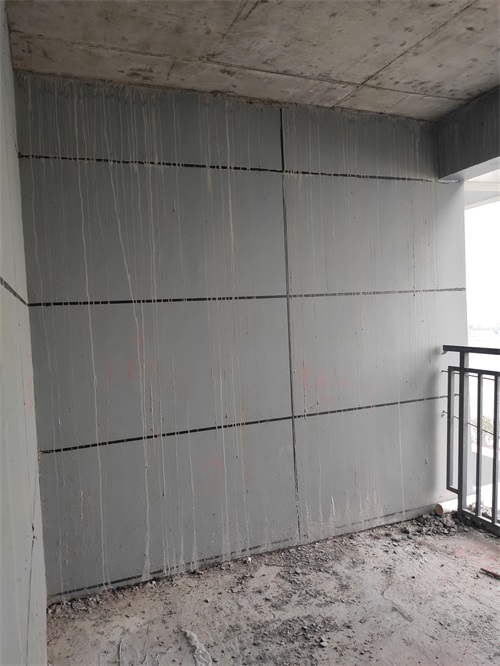

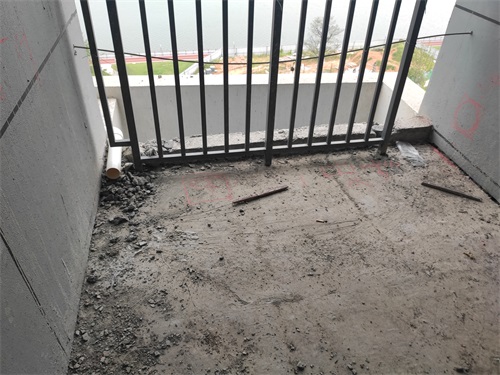

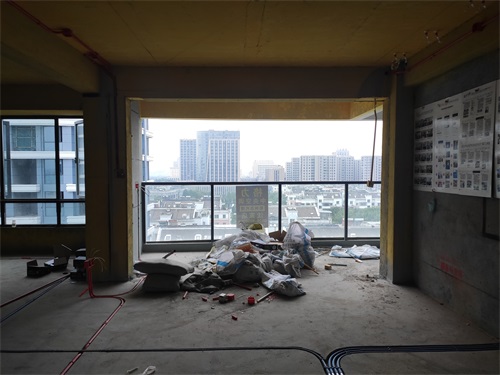

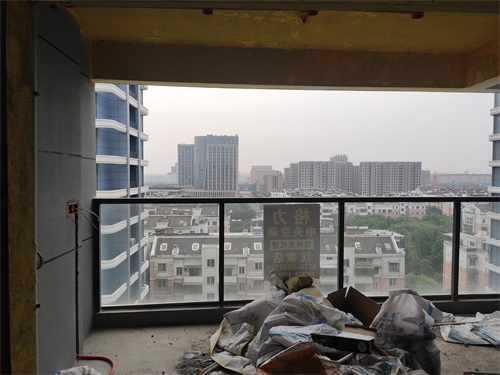

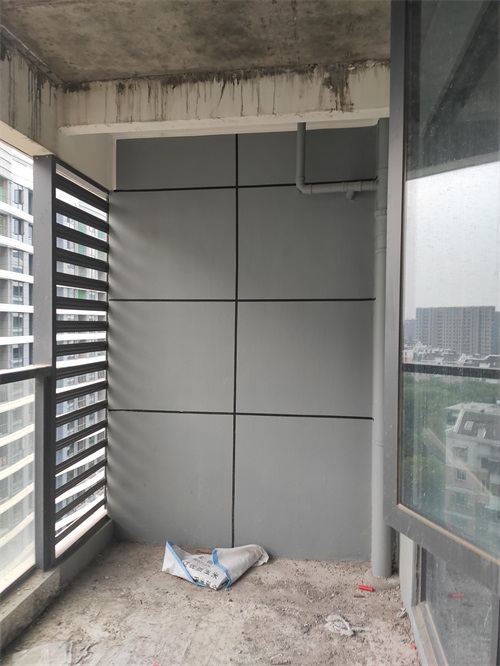

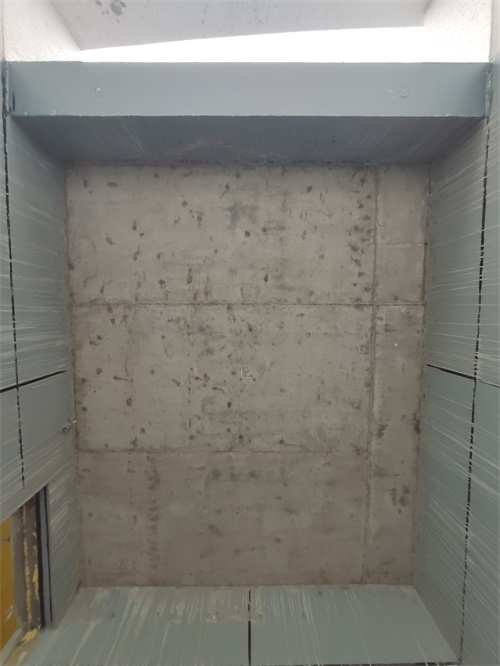

阳台
