[衢州] 国金印象11-1-120#130㎡新中式—风雅出身教

[复制链接]
 楼主| 发表于 2020-10-21 12:07:28 | 显示全部楼层

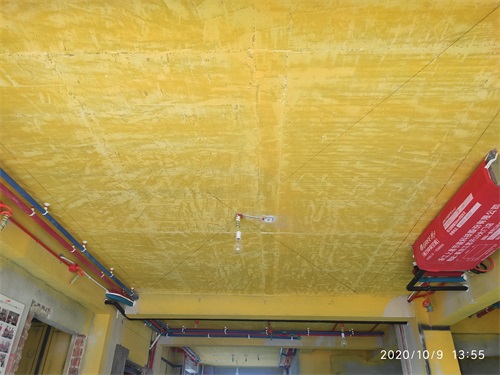

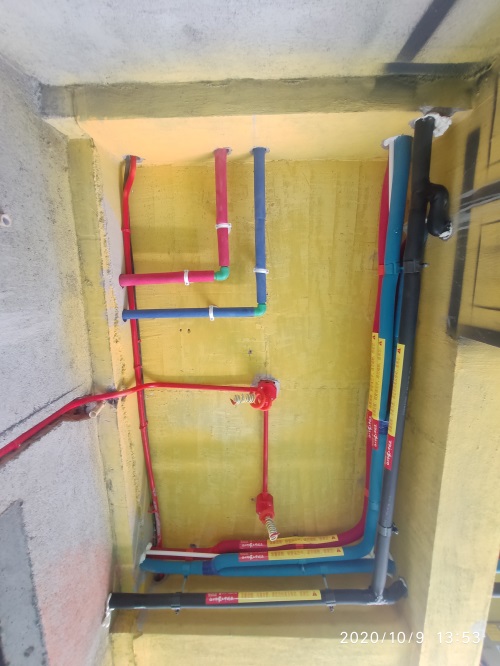

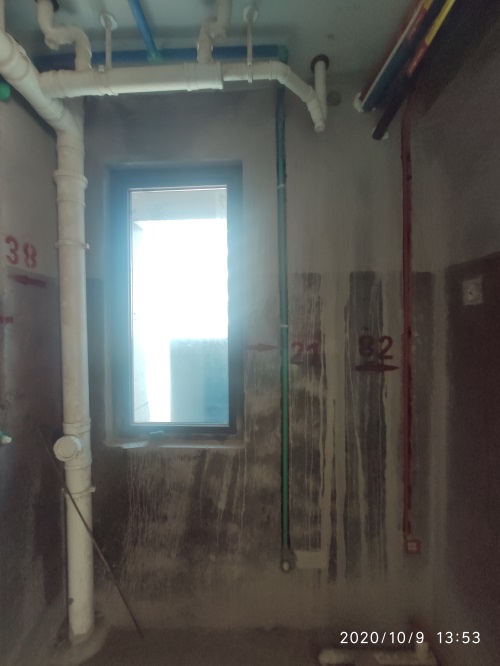

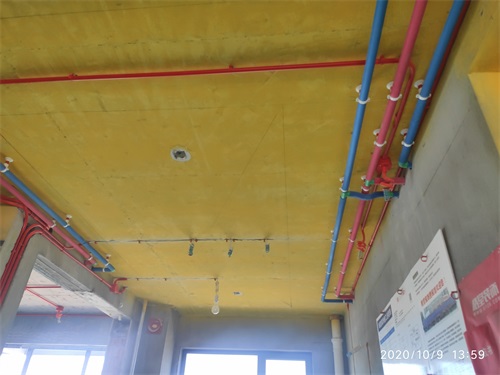

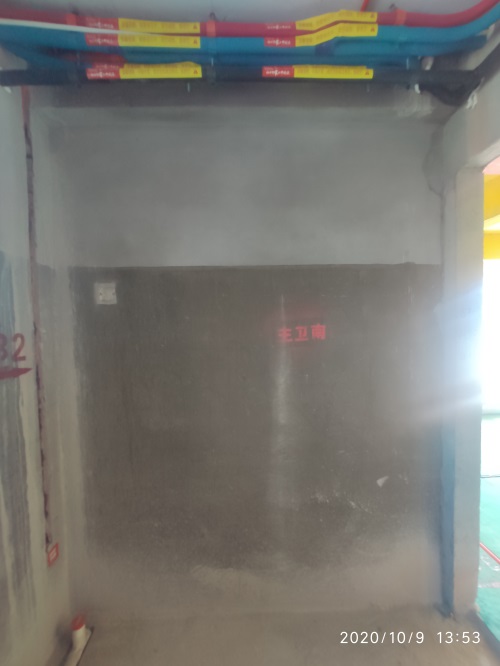

走墙水管采用下垂式安装,红色水管代表热水,蓝色冷水







回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-21 12:08:42 | 显示全部楼层





淋浴房地漏距离毛坯墙面7.5-8cm,马桶边上地漏距离毛坯墙面11 cm






回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-21 12:10:14 | 显示全部楼层

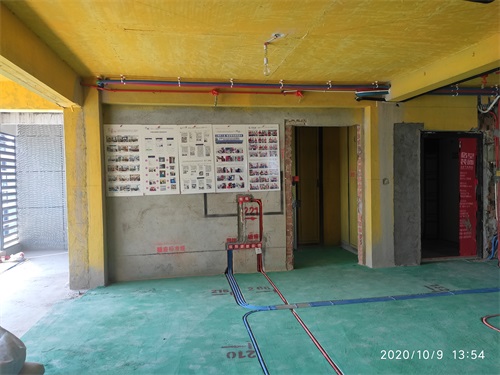

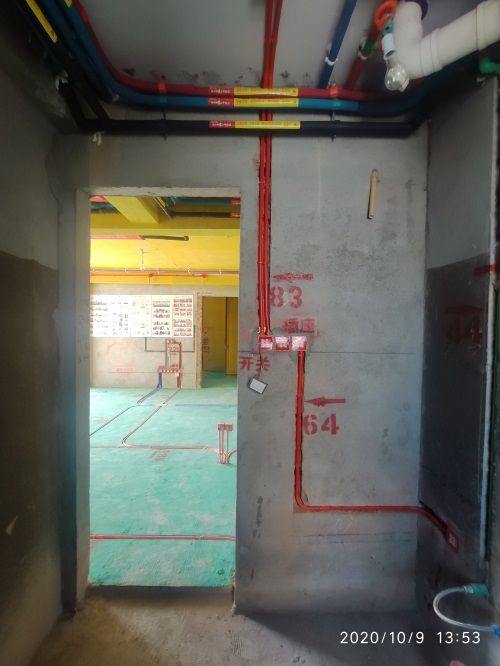

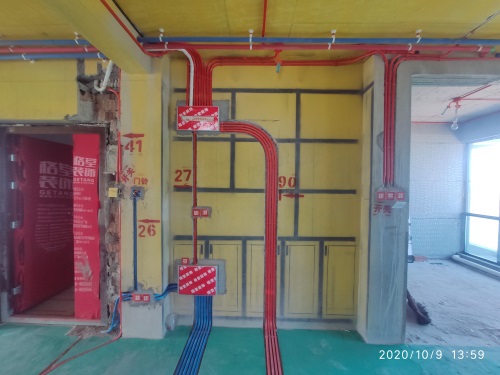

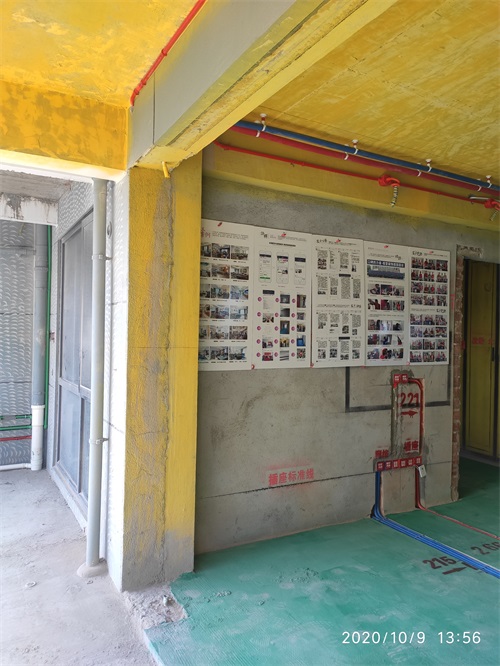

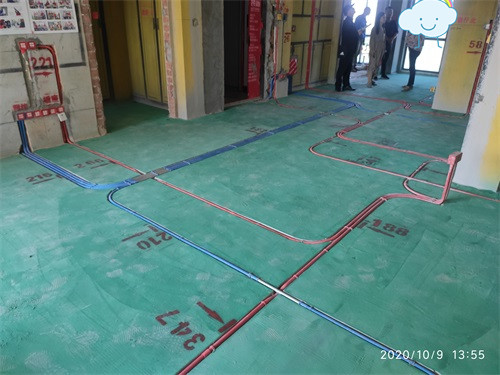

  强弱电线管交叉处使用铁管或铁过桥弯交叉,防止信号干扰













回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-21 12:12:38 | 显示全部楼层

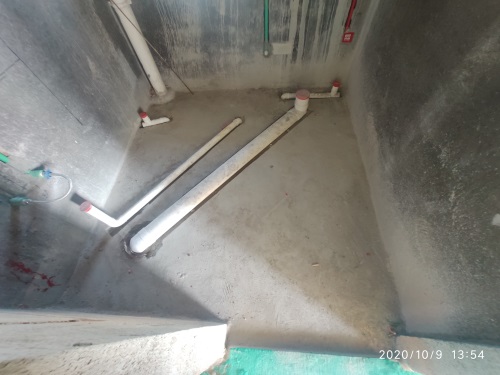

洗衣机下水和地漏下水分开   防止地漏反水




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-21 12:15:54 | 显示全部楼层

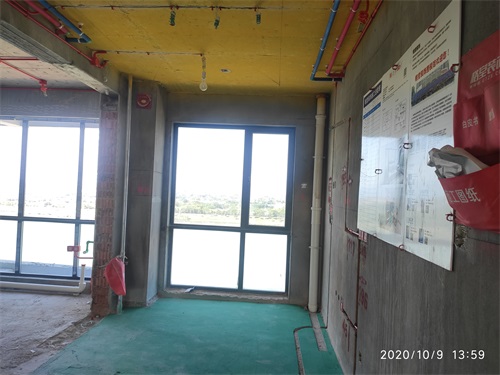

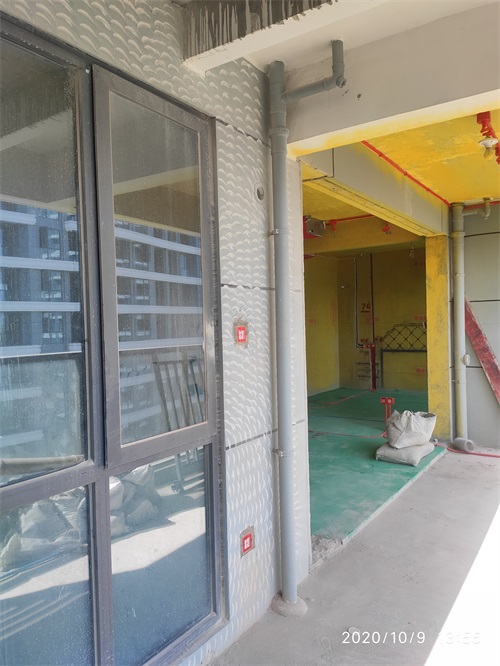

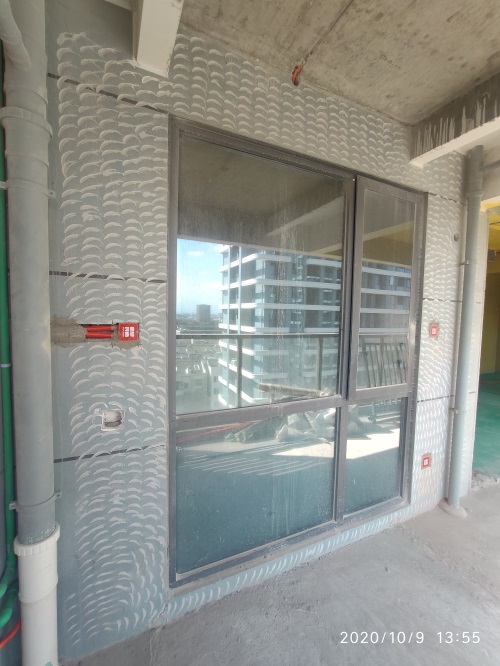

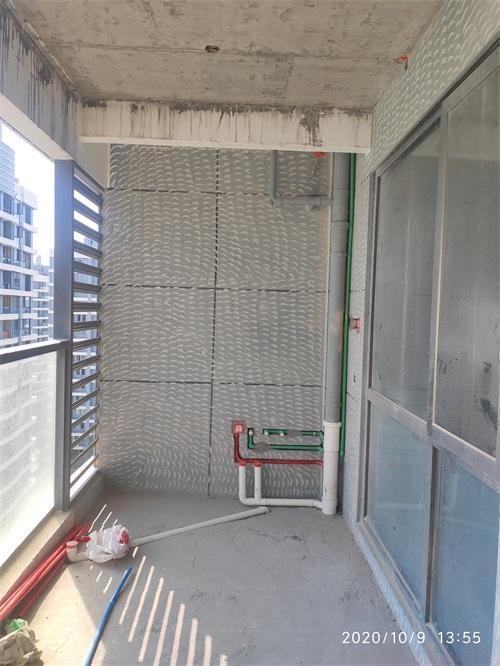

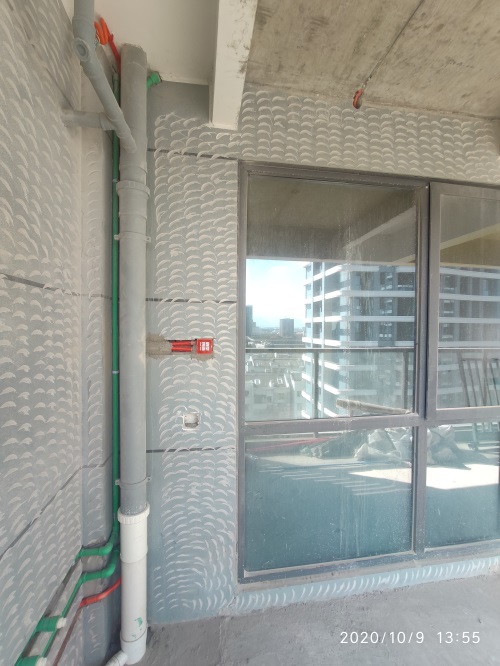

阳台线路布置










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-21 12:16:13 | 显示全部楼层

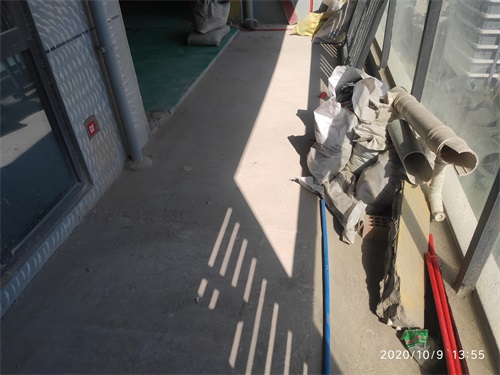

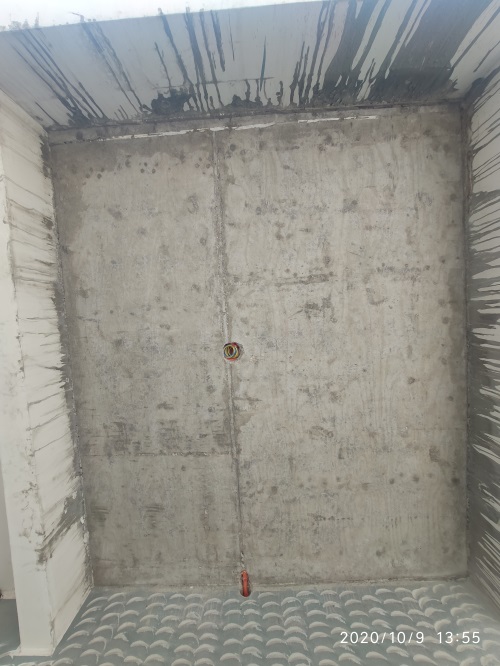

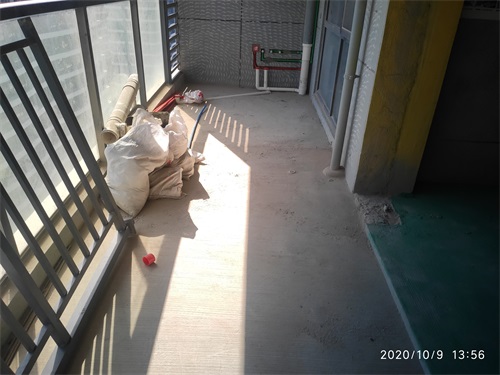

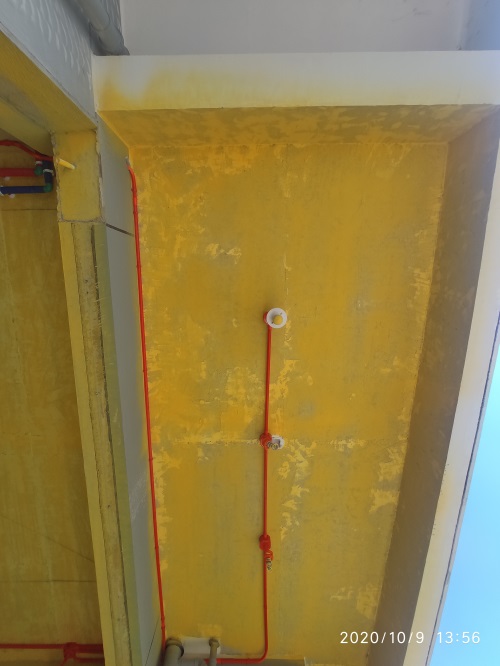

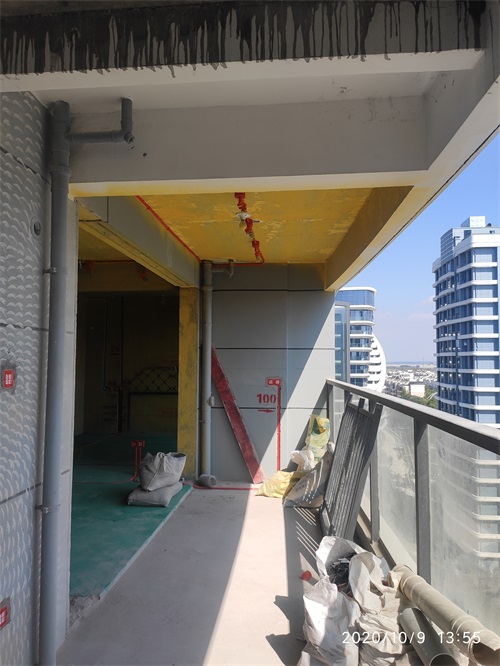

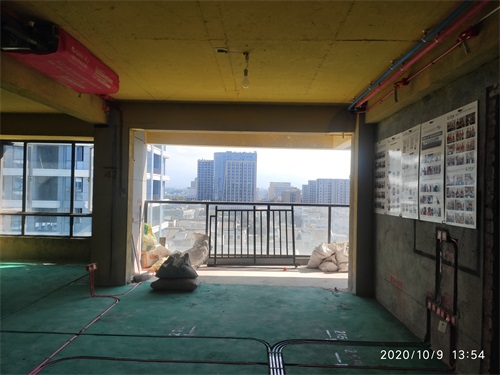

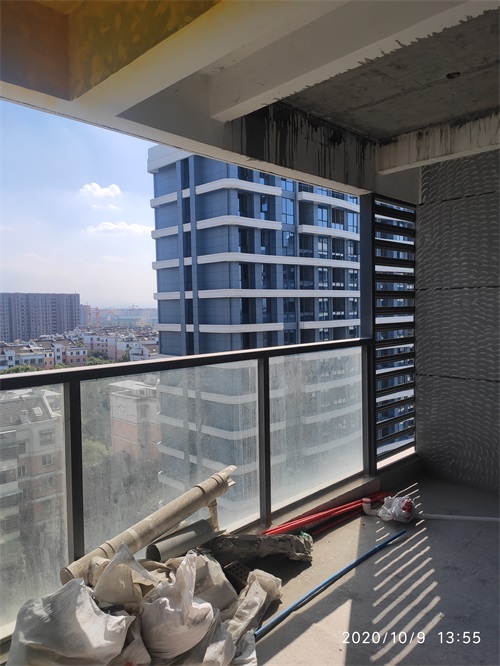

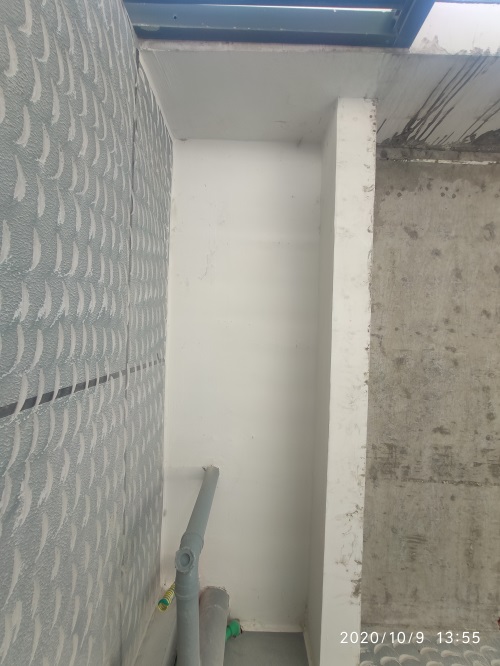

阳台










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-21 12:18:02 | 显示全部楼层

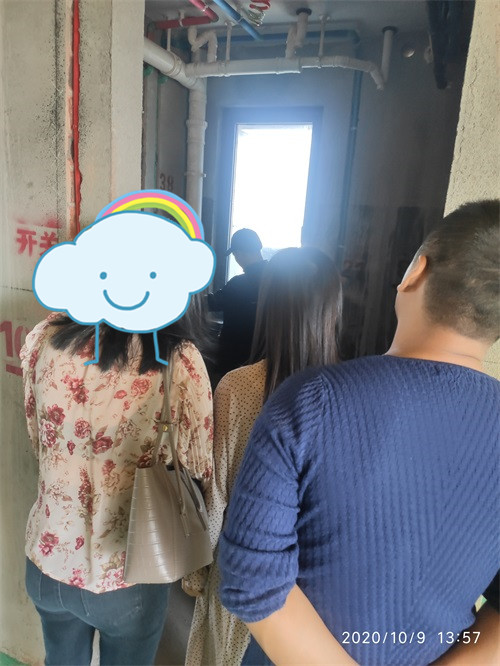

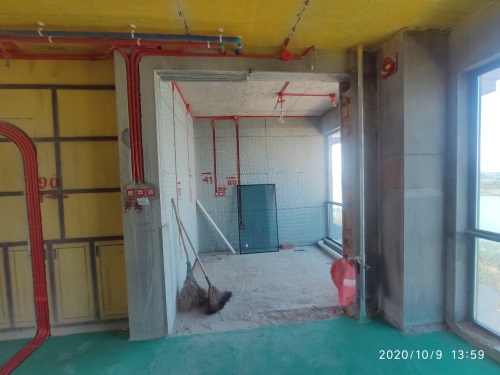

监理正在卫生间检查水电施工  根据实际情况跟业主分析后期卫浴如何布置










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-21 12:18:35 | 显示全部楼层

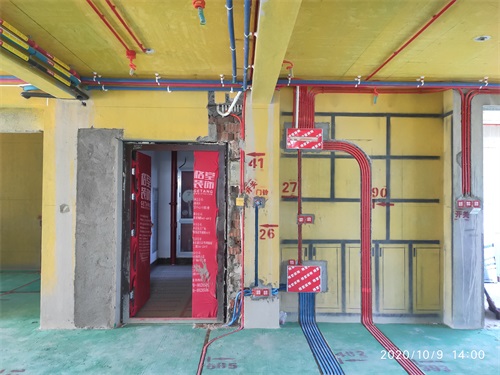

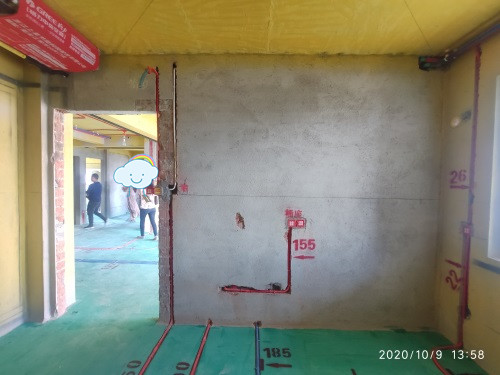

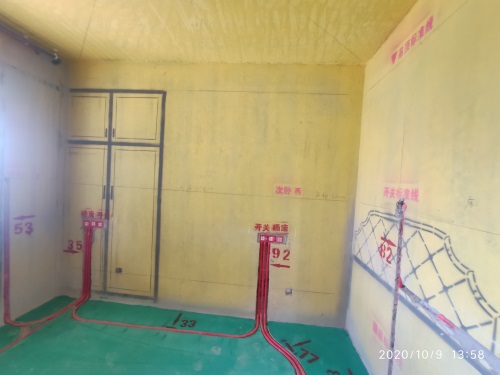

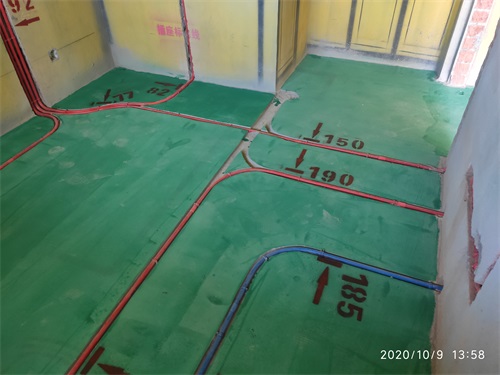

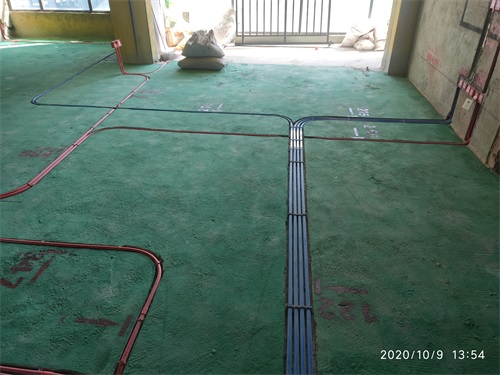

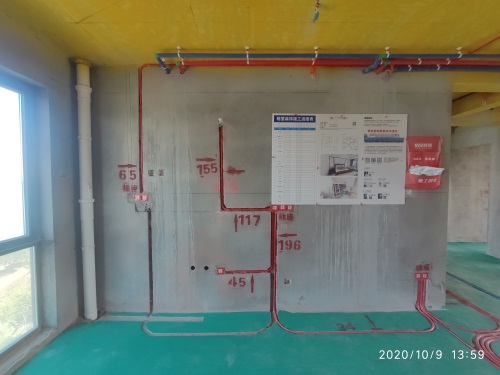

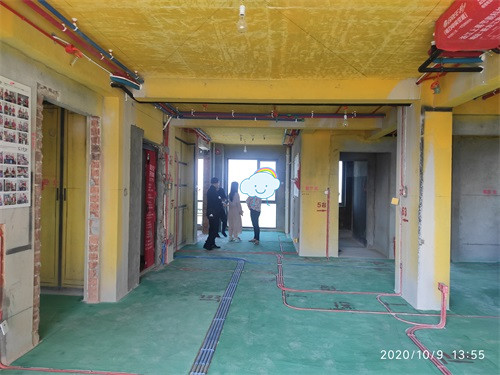

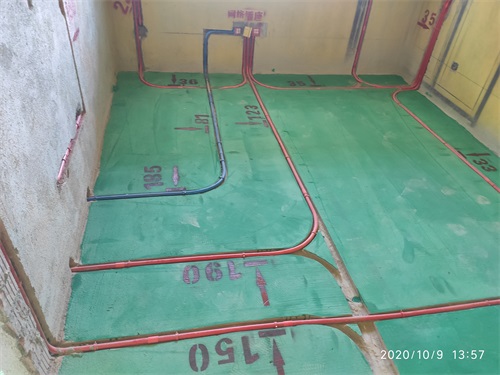

强弱电布管相距30cm以上,墙角禁止走管,距墙30cm以上









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-21 12:20:54 | 显示全部楼层

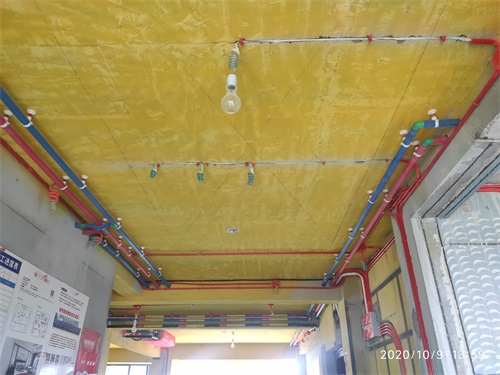

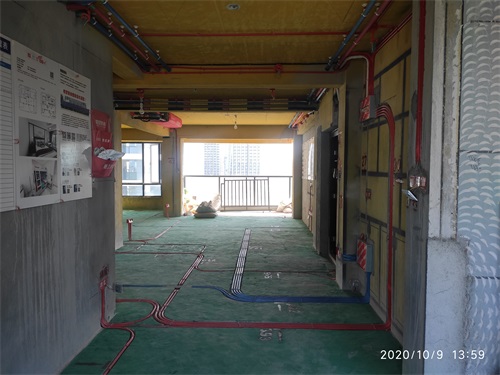

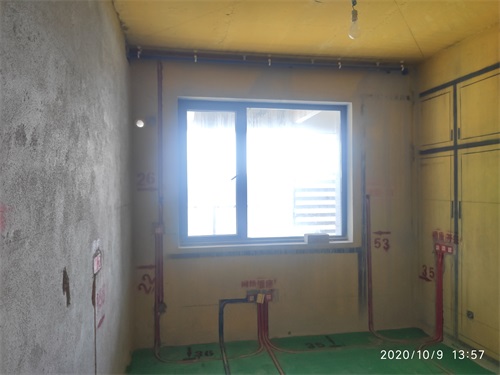

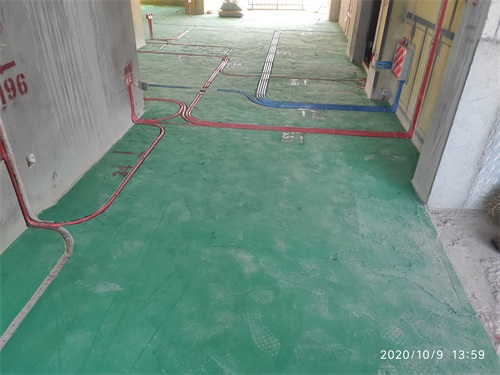

并排两根以上线管,固定采用管卡错位顺钉,间隙均匀











回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-21 12:21:35 | 显示全部楼层

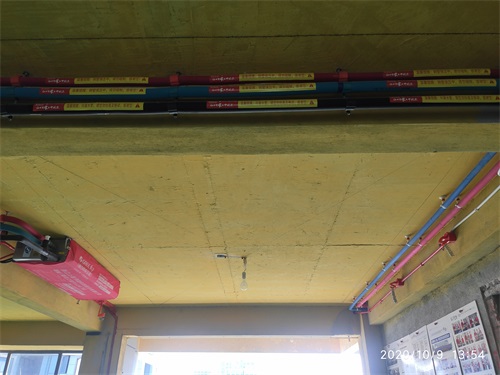

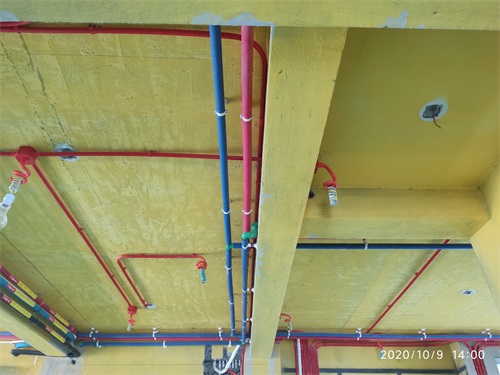

水管吊卡间距小于80cm,转角15CM处增加吊卡增加水管稳定性








回复 支持 反对

使用道具 举报
