国金印象11-1-120#130㎡新中式—风雅出身教

发表于 2020-9-30 10:41:56

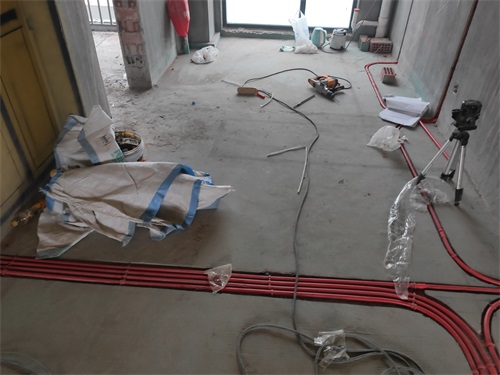

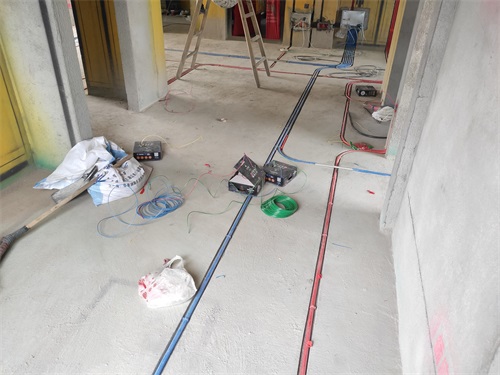

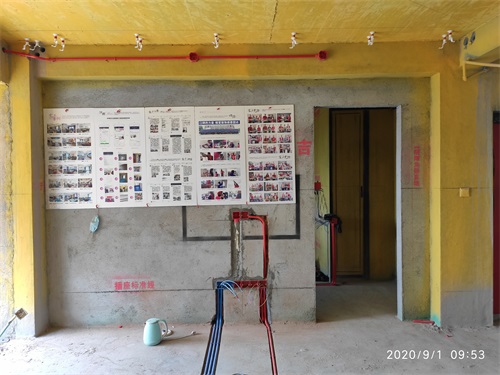

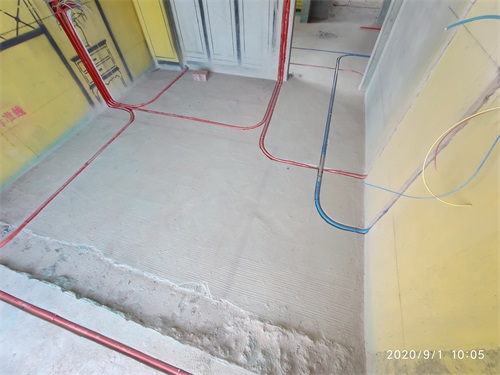

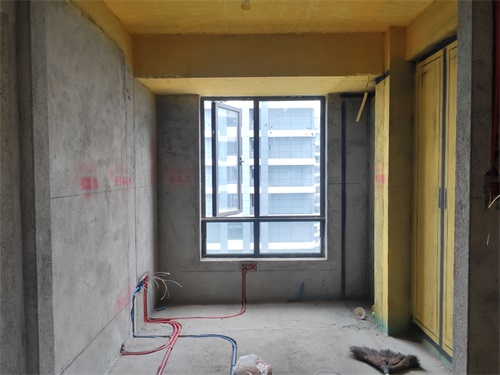

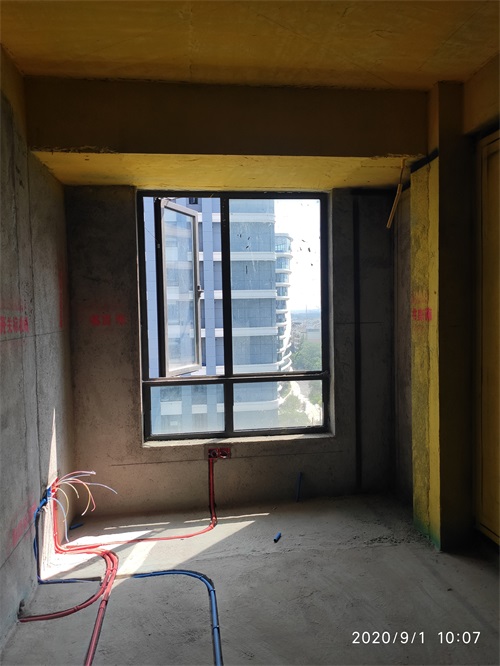

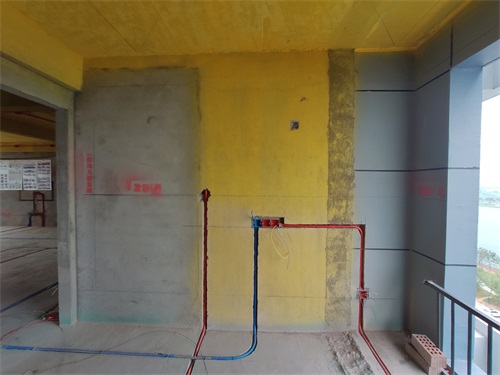

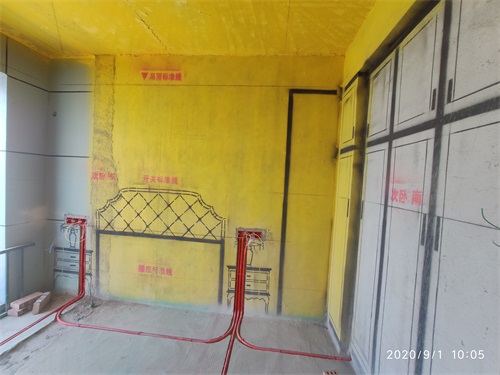

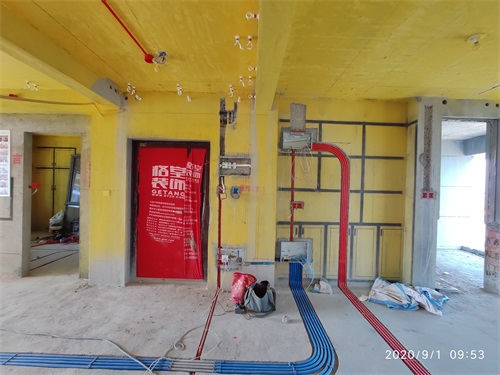

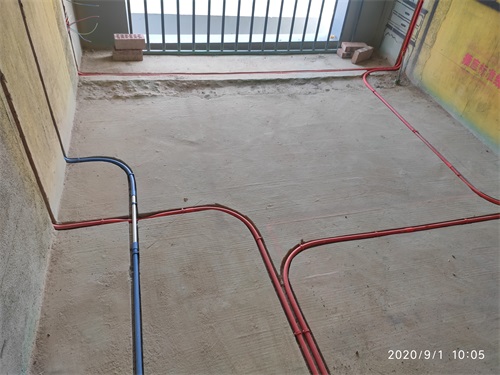

红色线管代表强电，蓝色线管代表弱电

发表于 2020-9-30 10:44:26

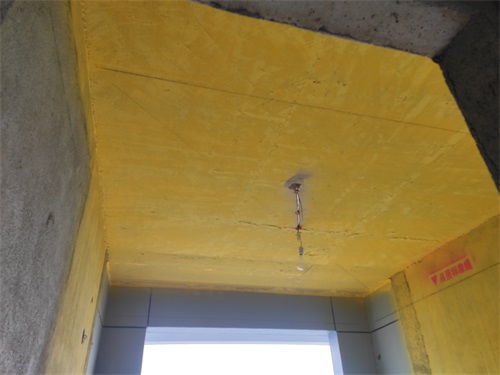

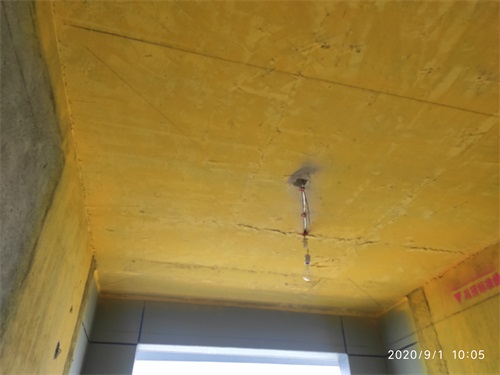

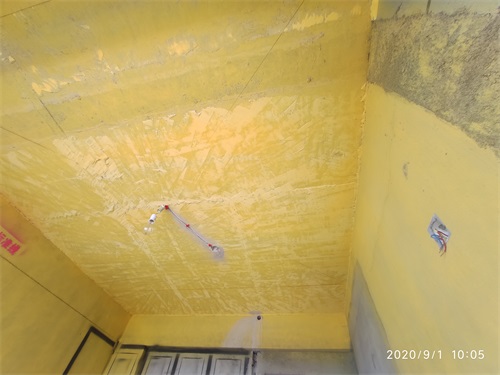

顶部不能开槽的地方，线路用黄蜡管保护到位

发表于 2020-9-30 10:45:55

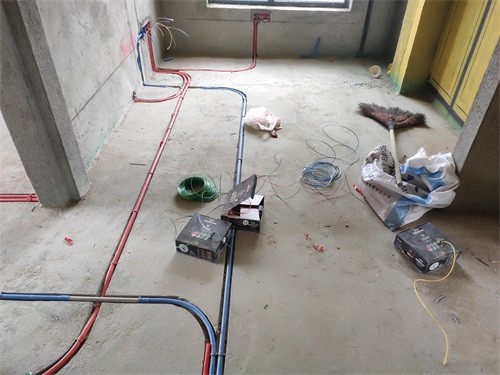

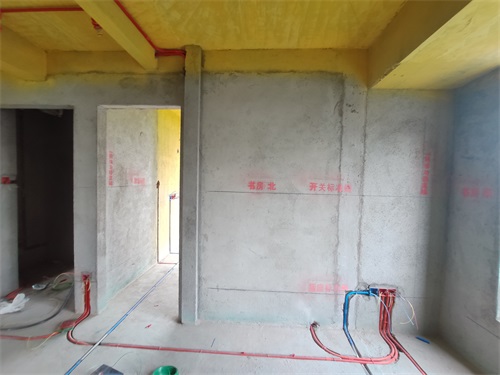

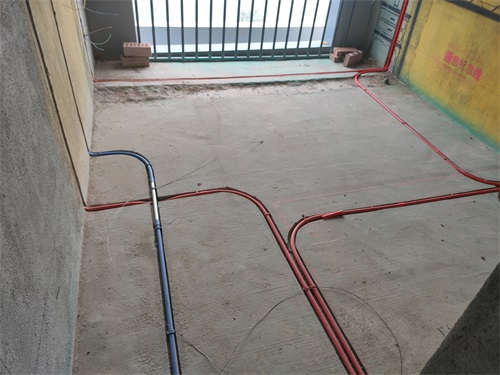

强弱电交叉位置铁管屏蔽防干扰

发表于 2020-9-30 10:47:00

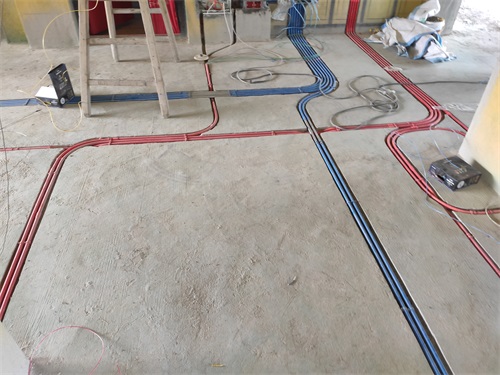

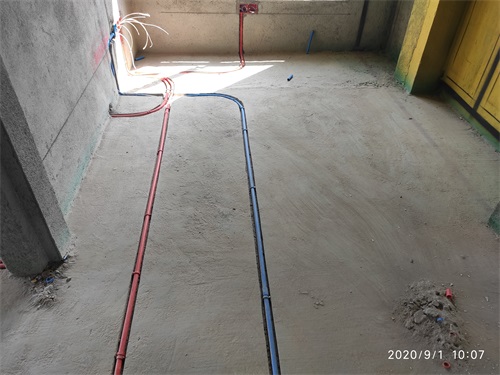

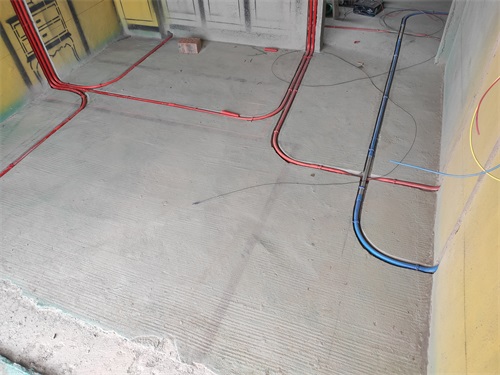

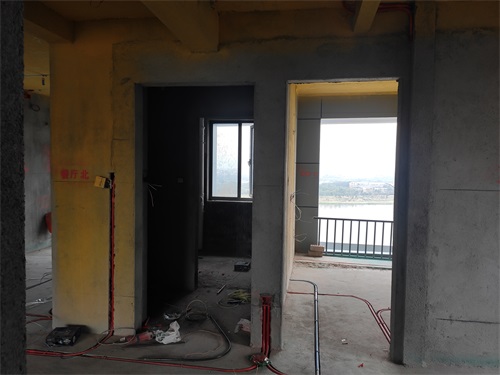

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-9-30 10:48:59

强弱电交叉位置铁管屏蔽防干扰

发表于 2020-9-30 10:50:22

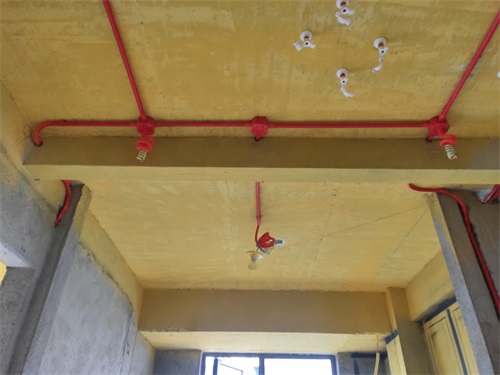

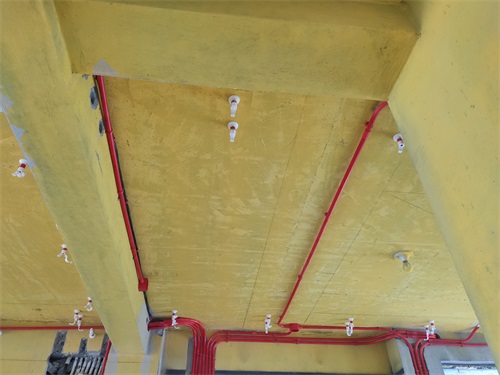

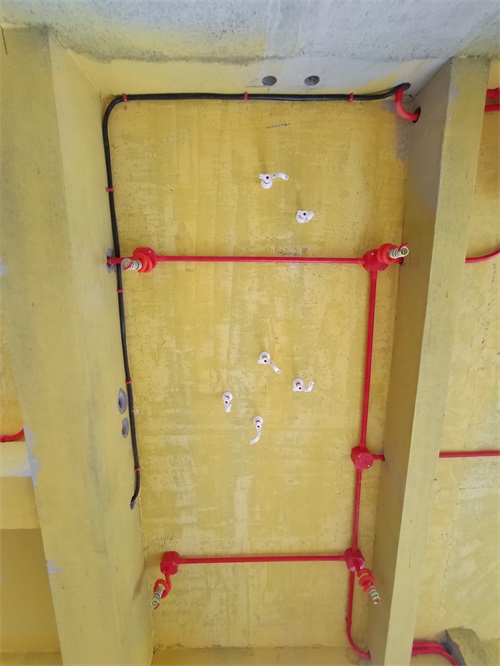

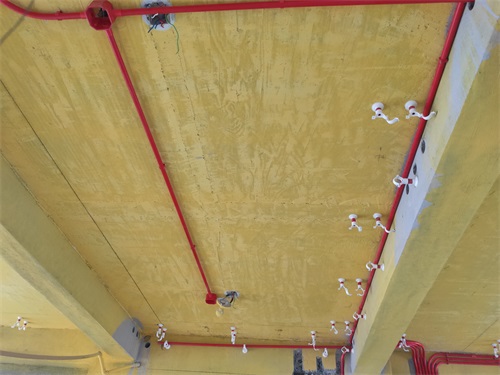

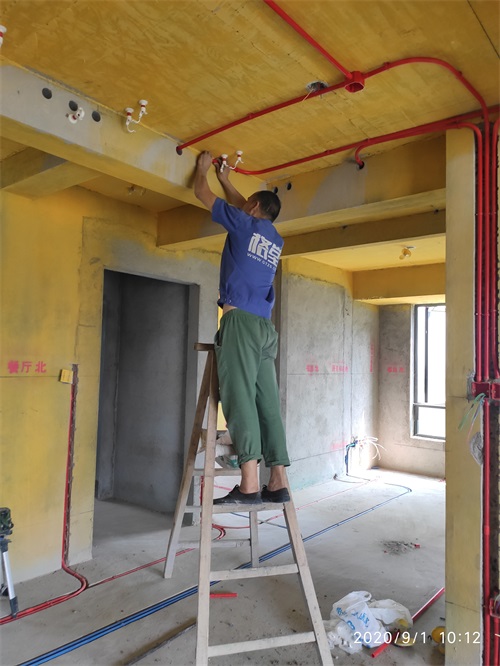

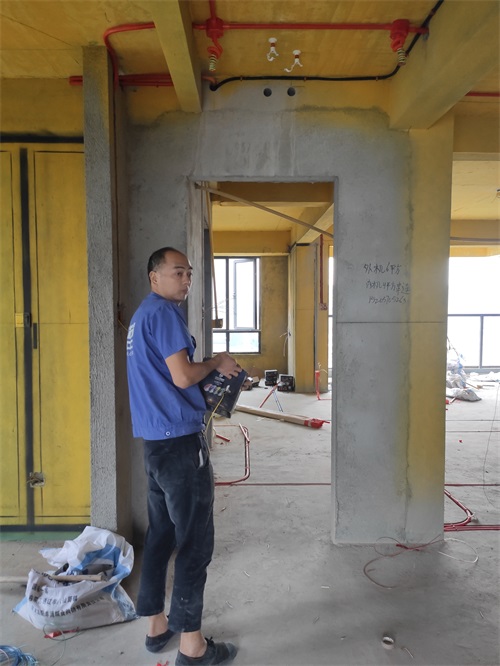

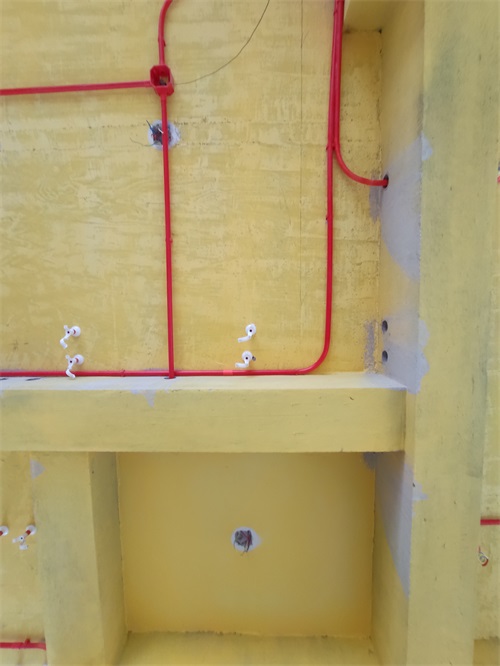

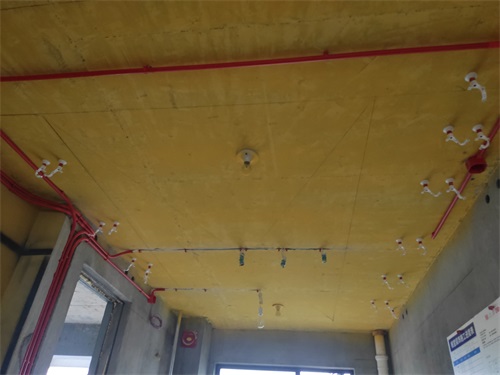

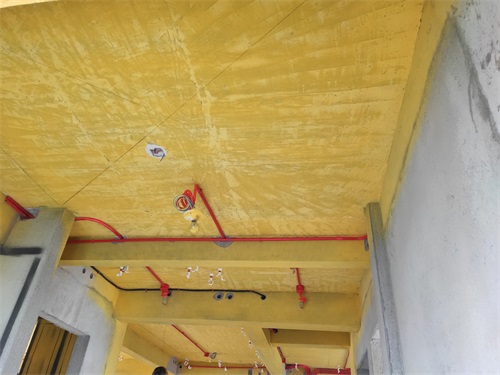

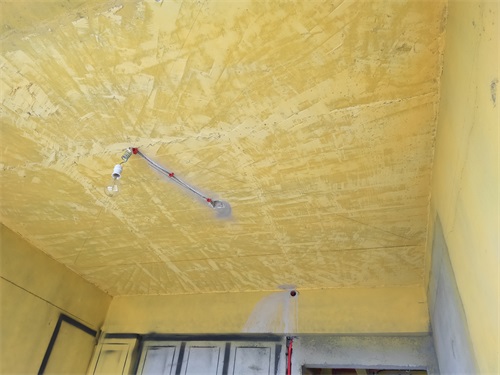

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-9-30 10:52:56

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-9-30 10:54:42

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-9-30 10:55:59

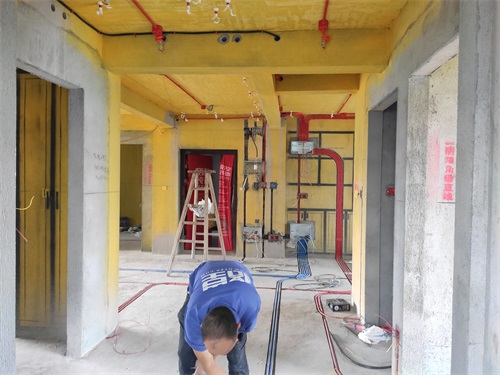

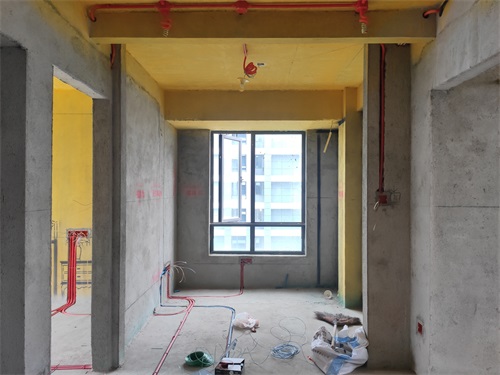

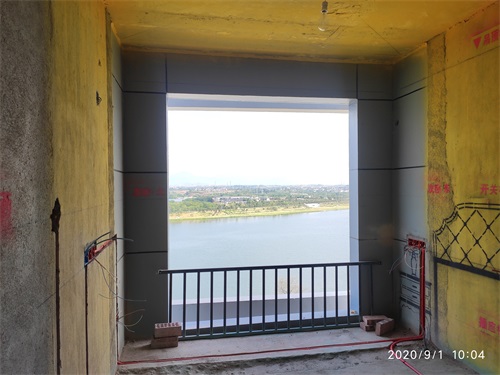

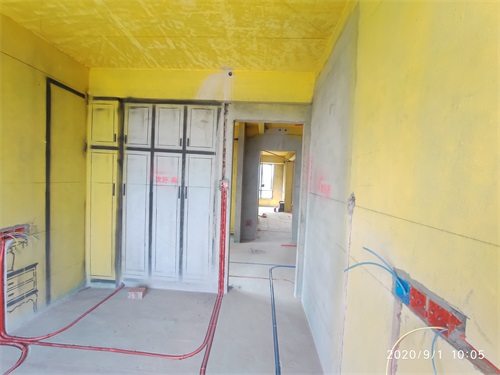

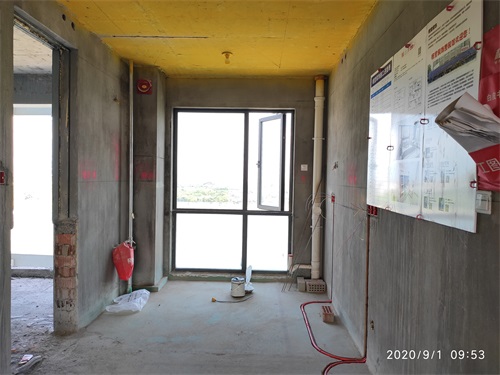

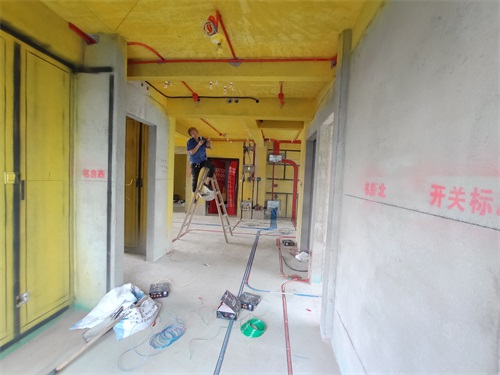

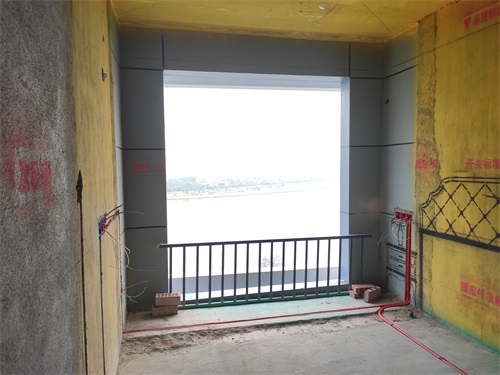

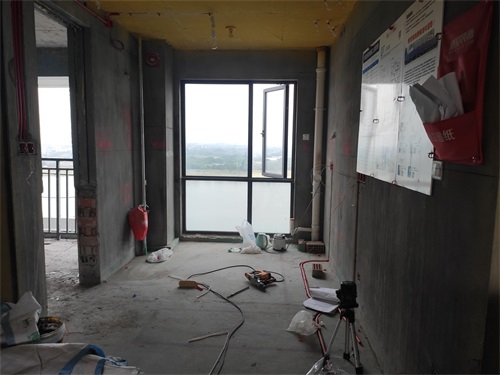

水电施工阶段

发表于 2020-9-30 11:13:22

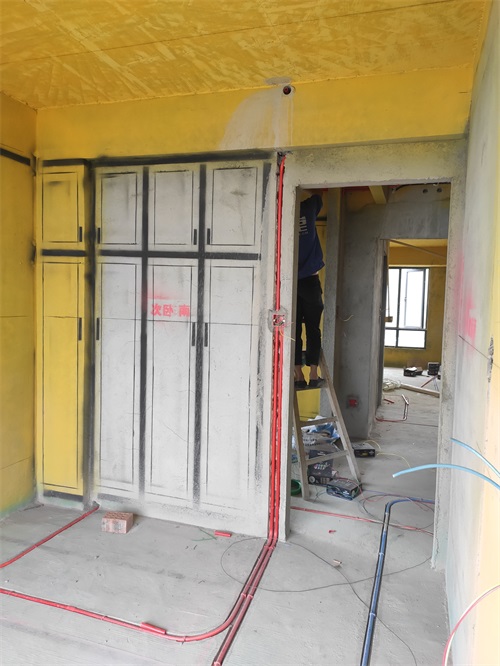

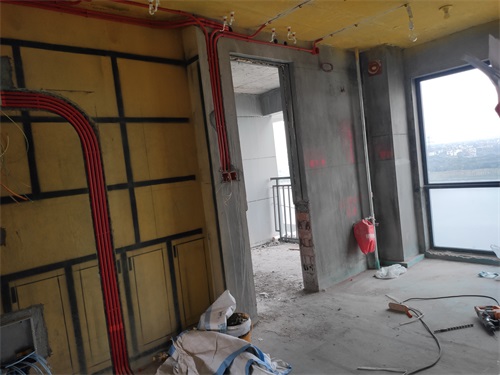

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀
