牡丹园12-1-70#120㎡现代——-匀

发表于 2020-7-12 17:10:26

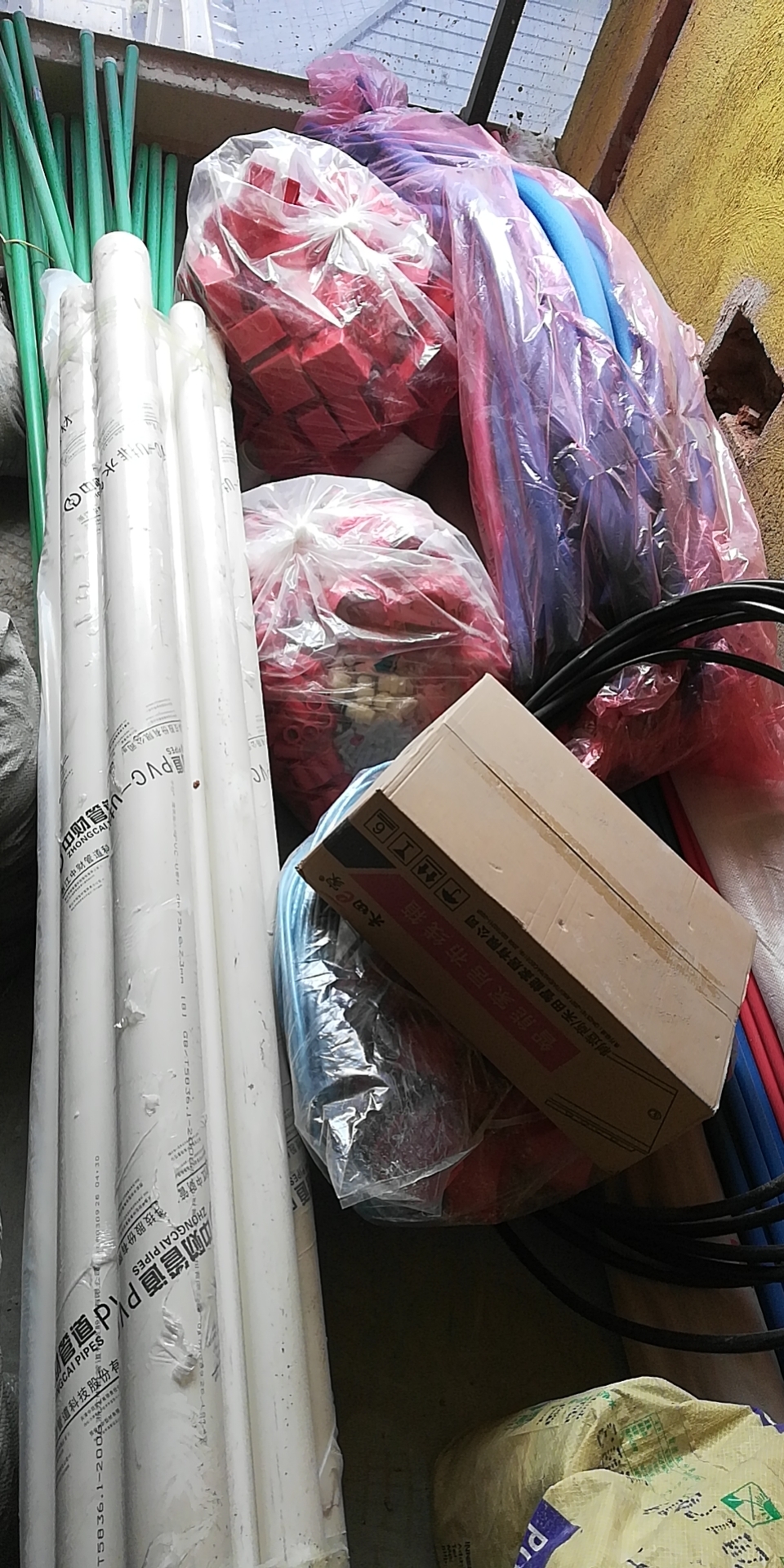

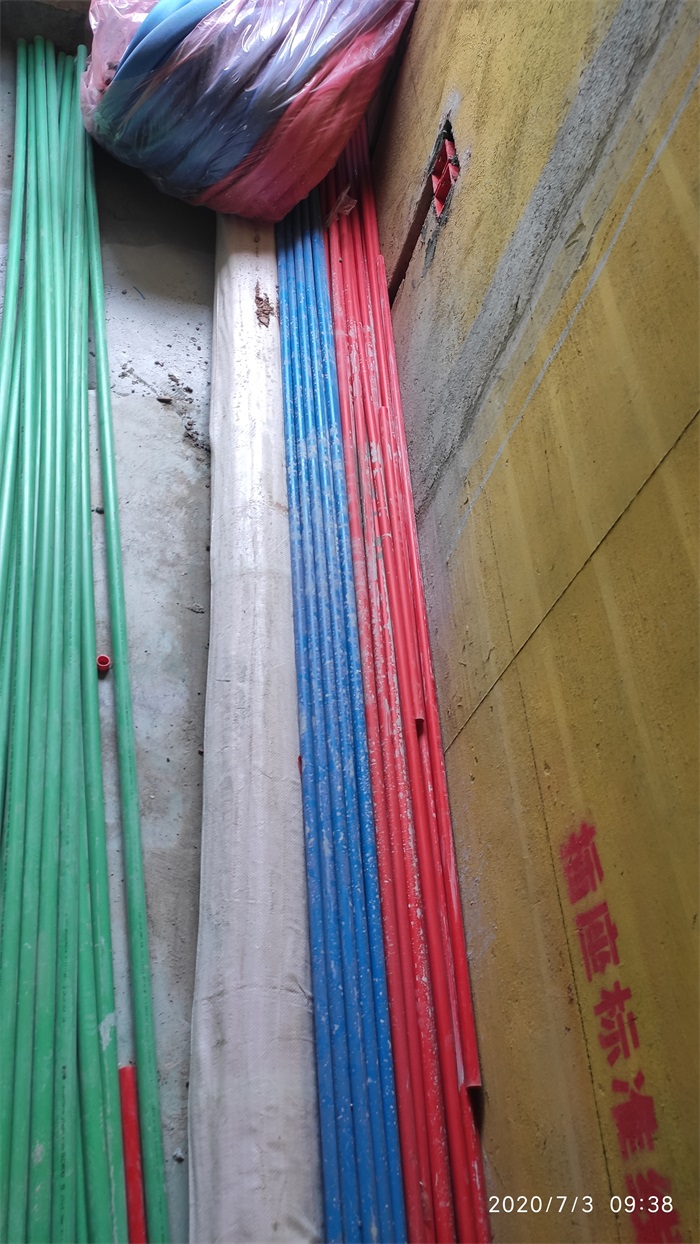

水电材料

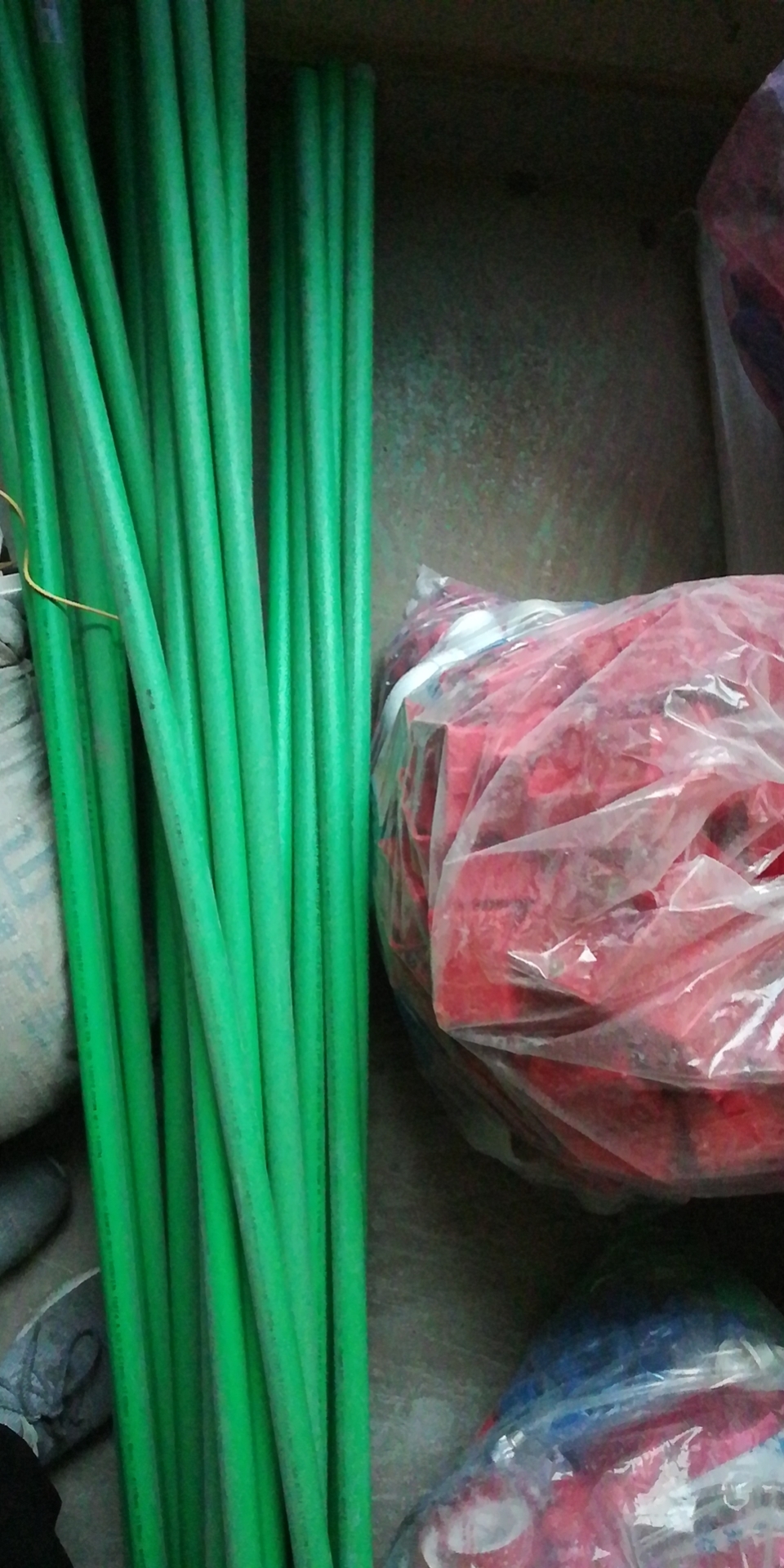

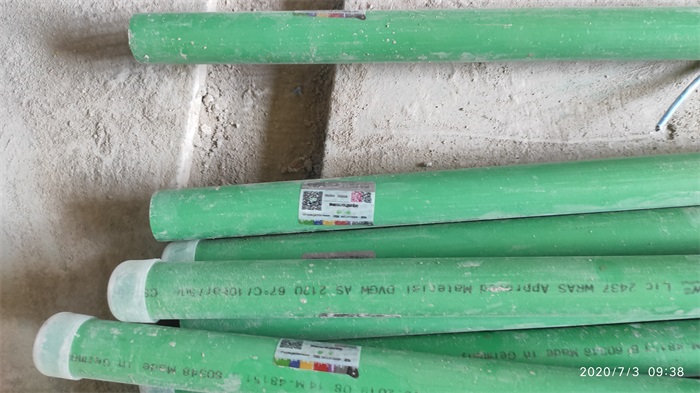

德国阔盛水管70度水温8.5公斤水压（高水压高温度可以质保50年），管壁厚4.2毫米，管壁光滑不易结污沟，不会造成管道微生物细菌在管道内壁附着，管道内壁做的越光滑，水流通过率越高，积累水垢的可能性越低。

发表于 2020-7-12 17:11:10

元通电视线，网络线

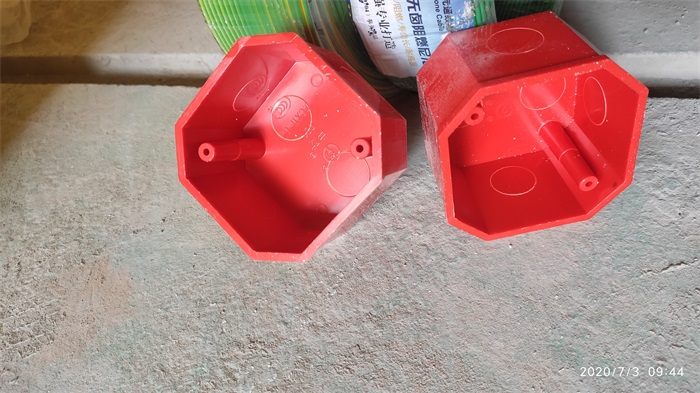

中财线盒

发表于 2020-7-12 17:13:14

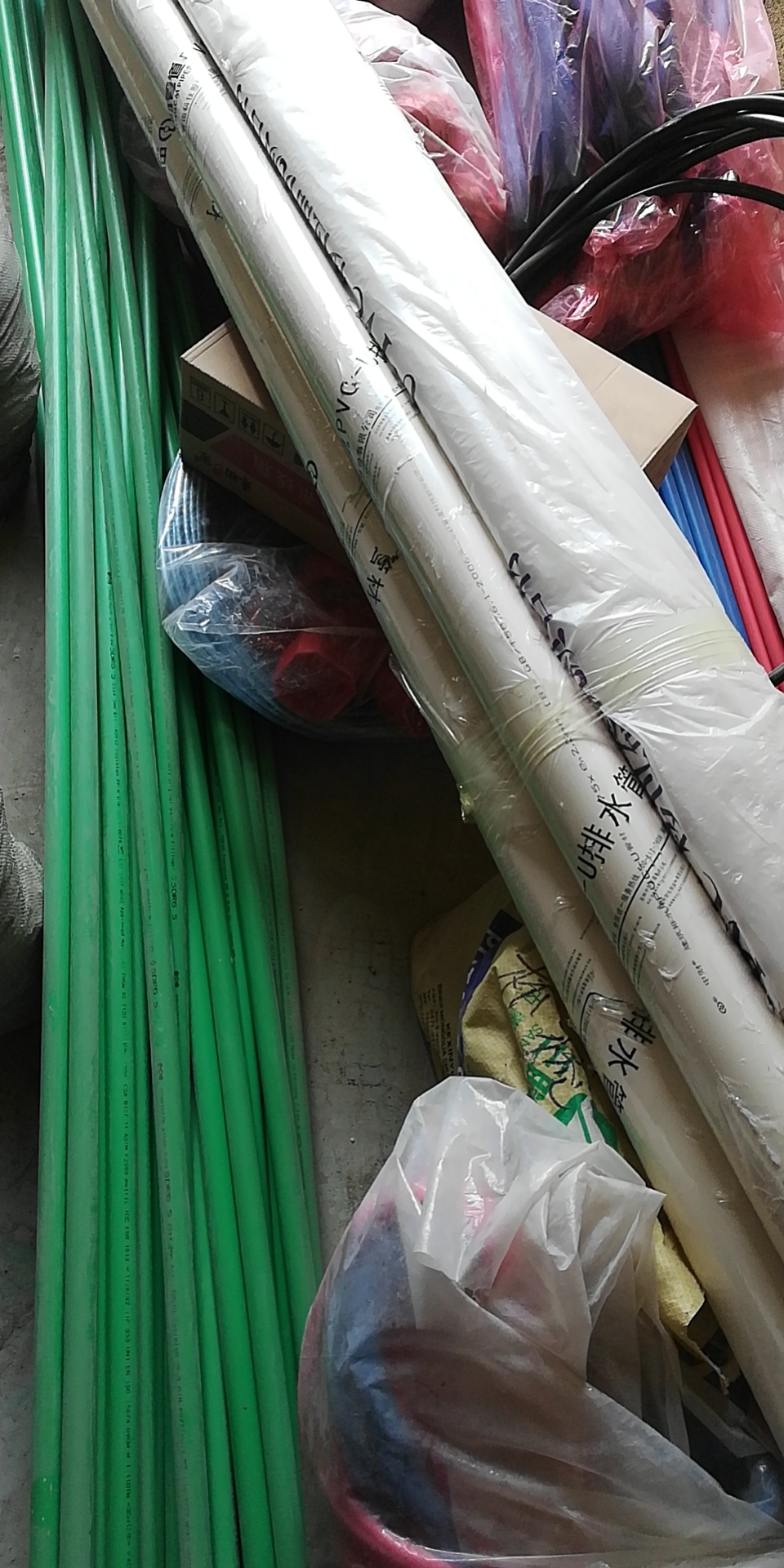

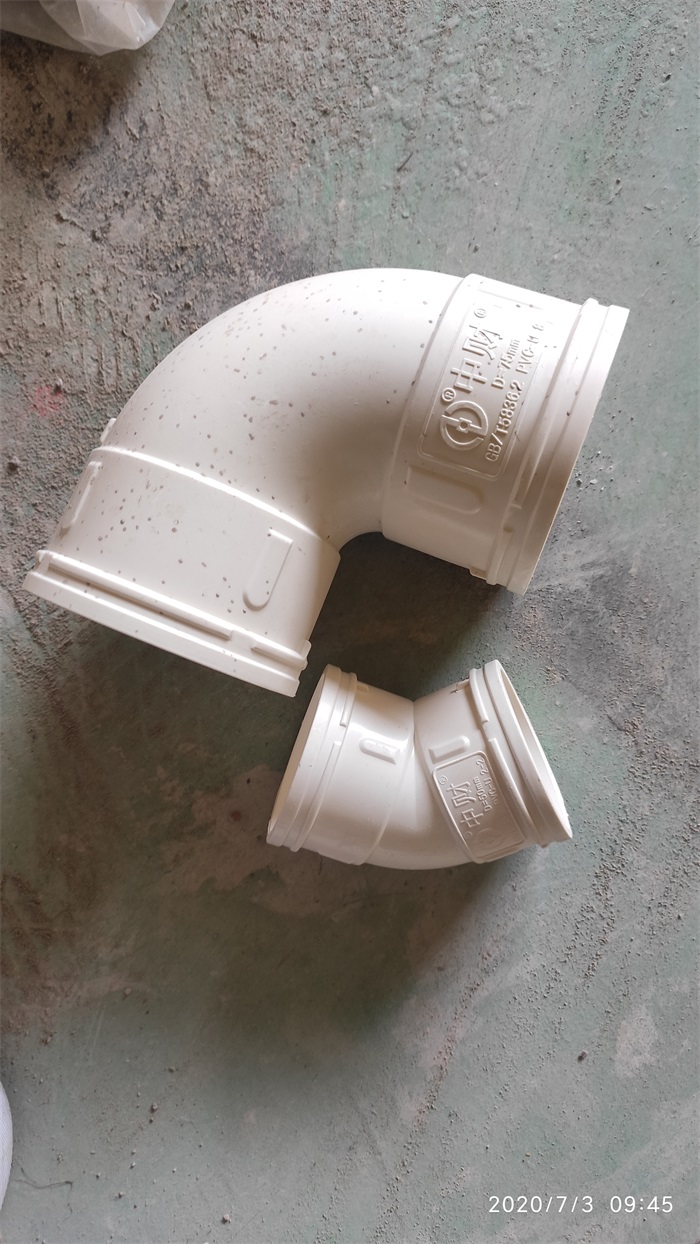

中财弯头

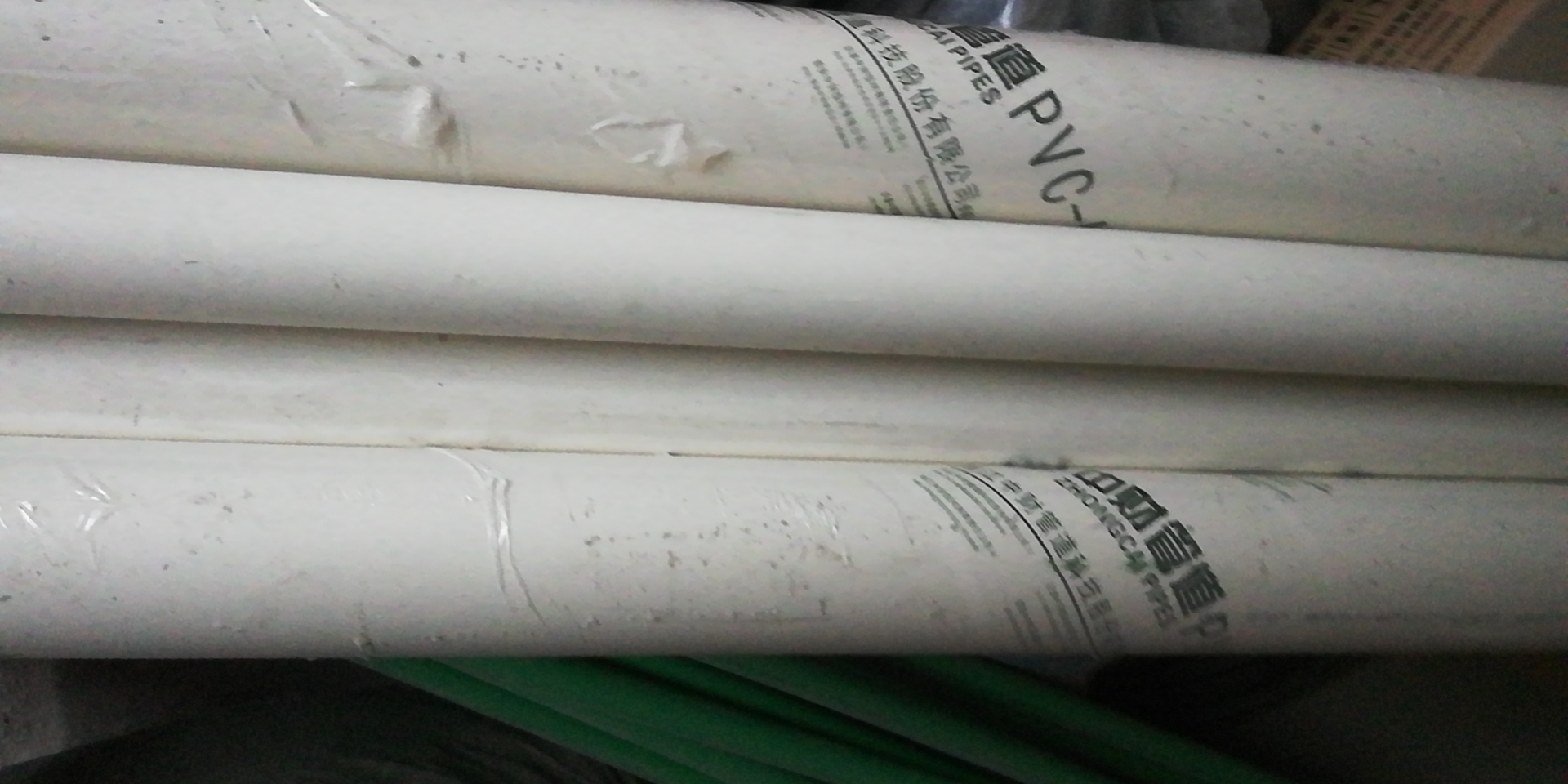

中财排水管

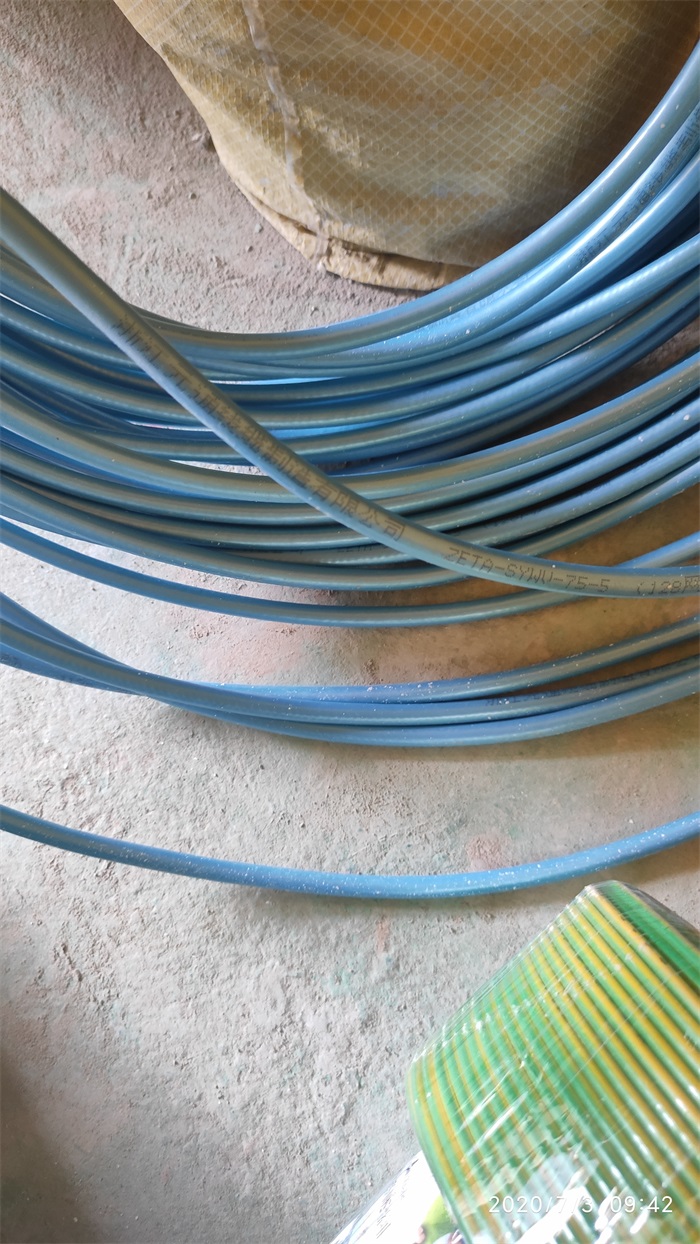

阔盛饮用水管

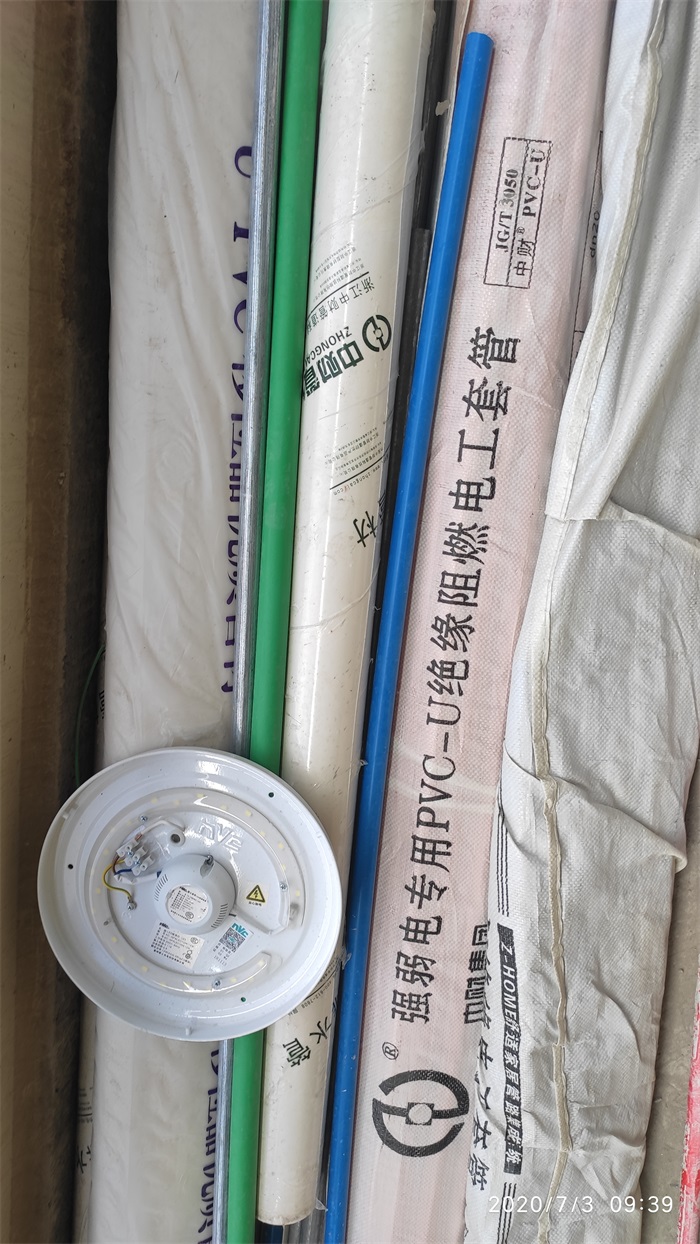

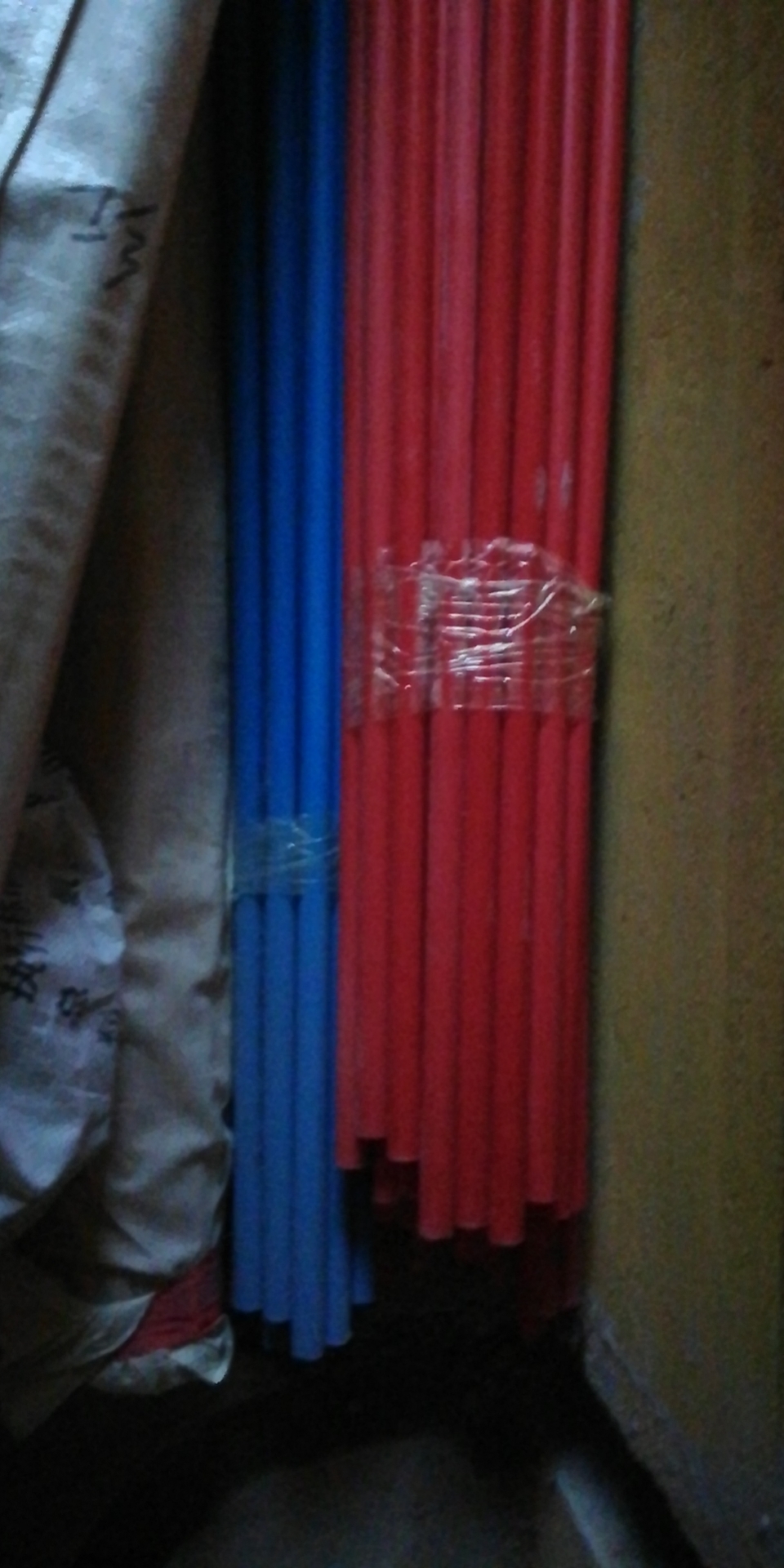

线管

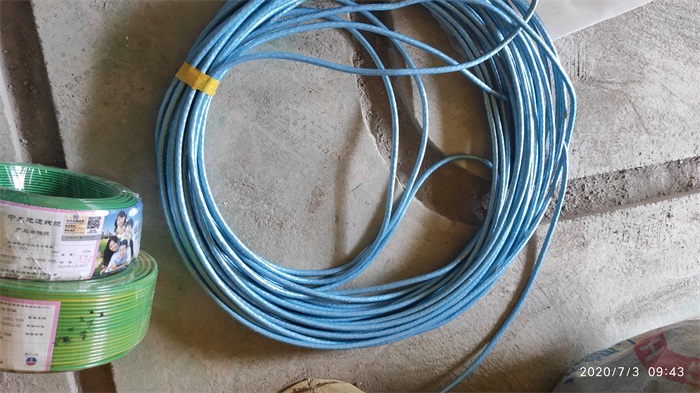

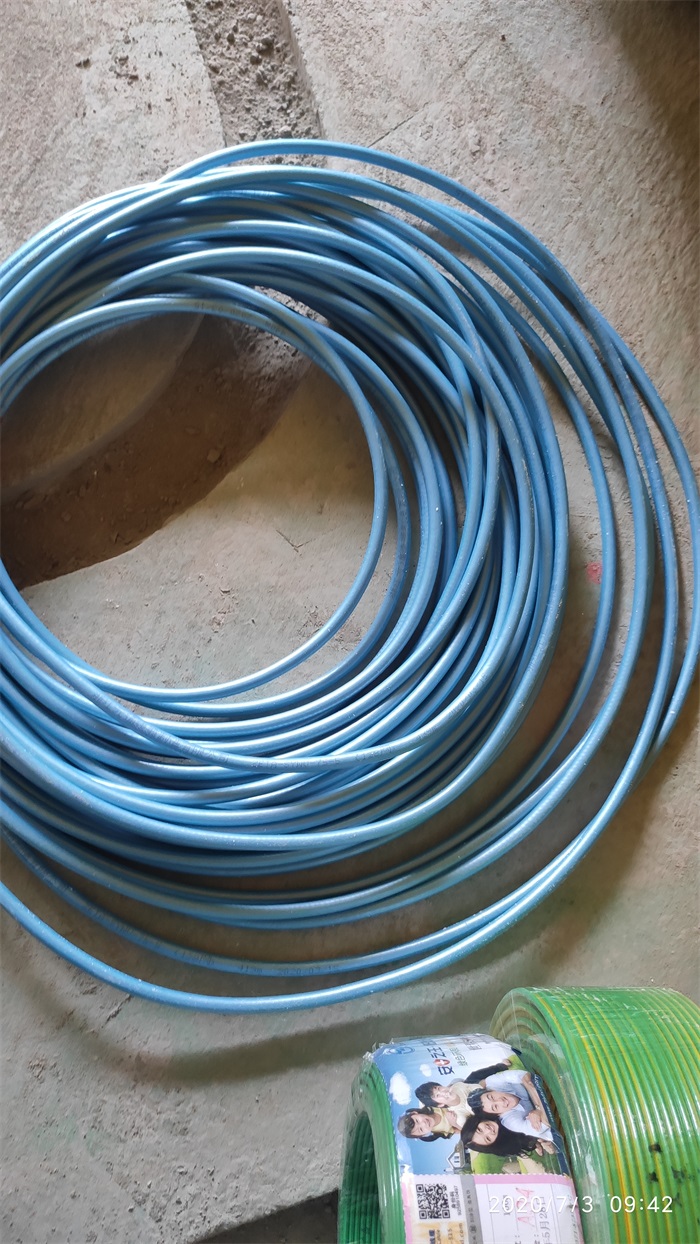

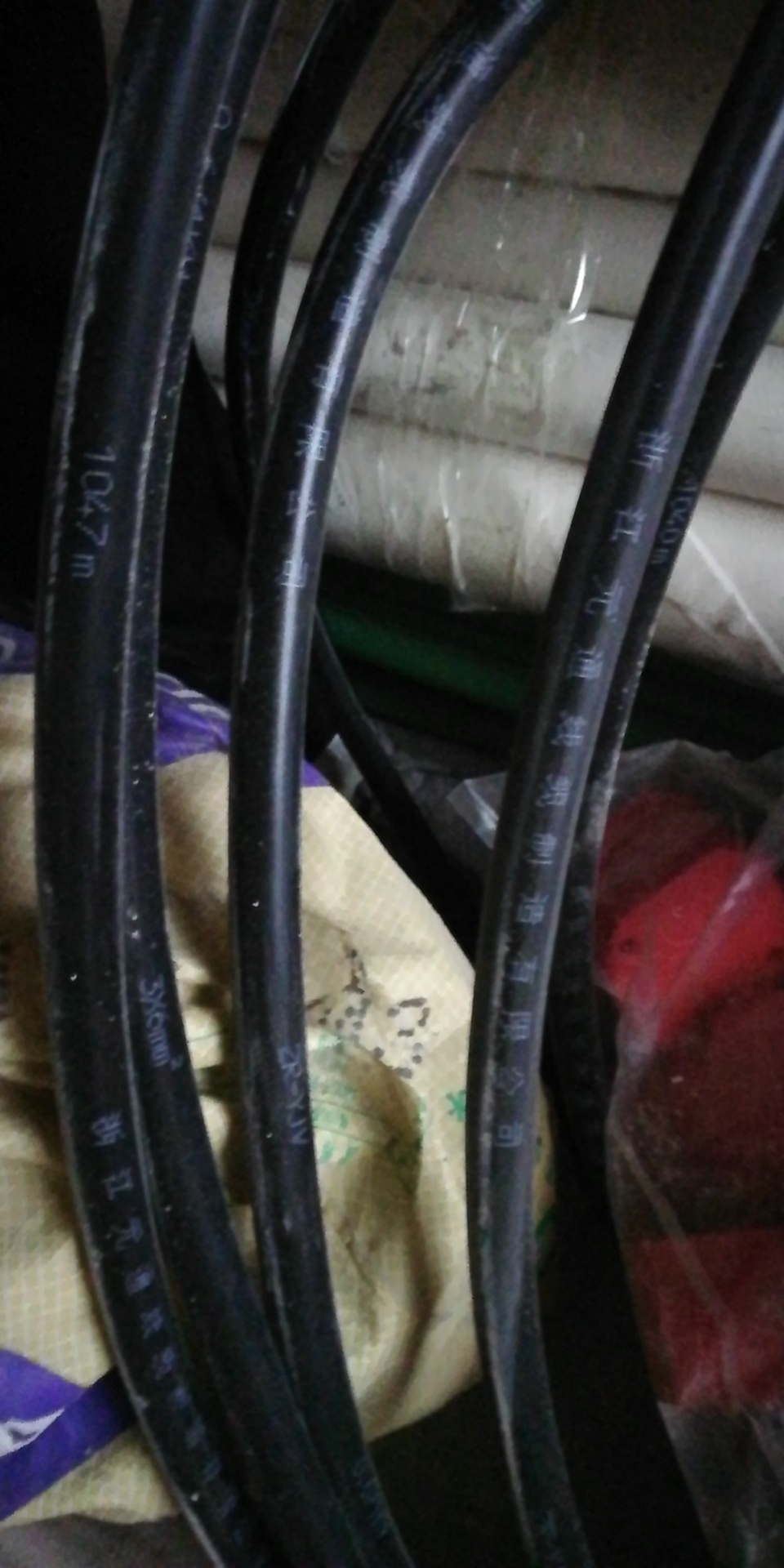

电缆线

发表于 2020-7-12 17:14:08

中大元通电线低烟无囱PVC阻缘材料，外套尼龙层，防吸潮可以防止电线腐蚀，铜芯线采用99.9%无氧铜耐高温.

发表于 2020-7-12 17:19:19

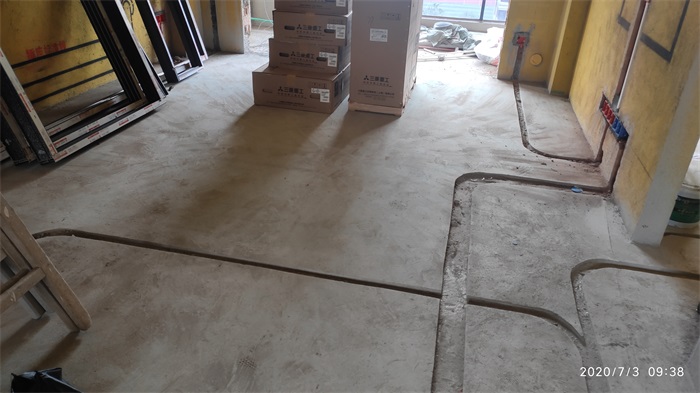

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

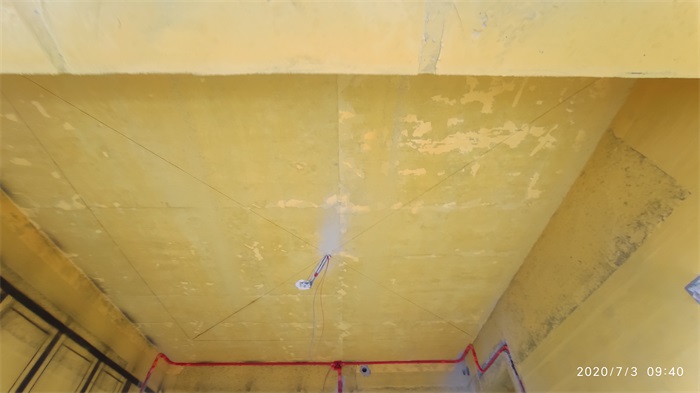

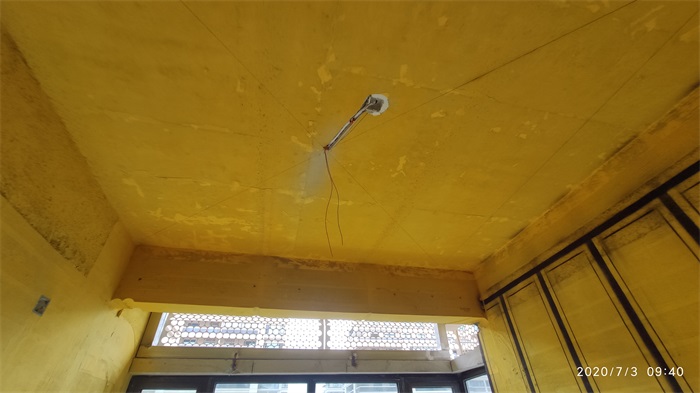

顶部灯线移位，不能开槽特殊部位套黄腊管

发表于 2020-7-12 17:20:15

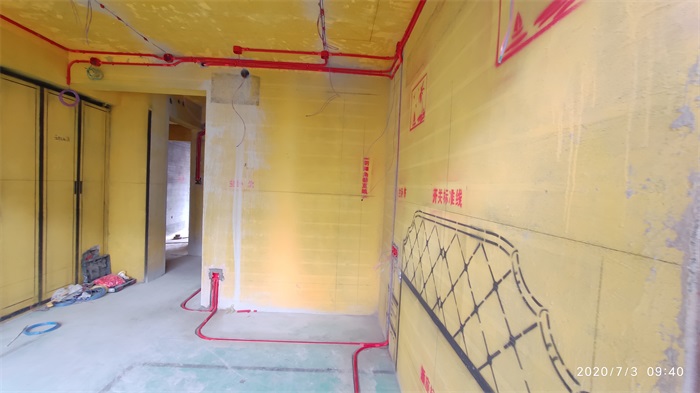

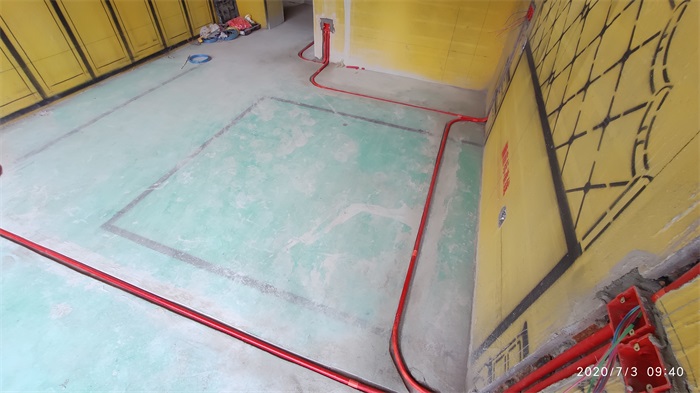

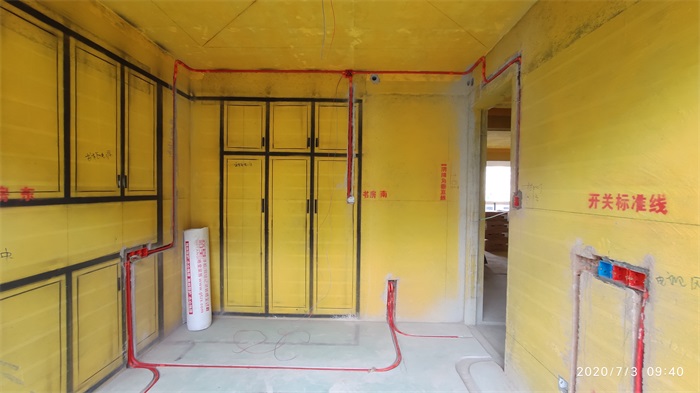

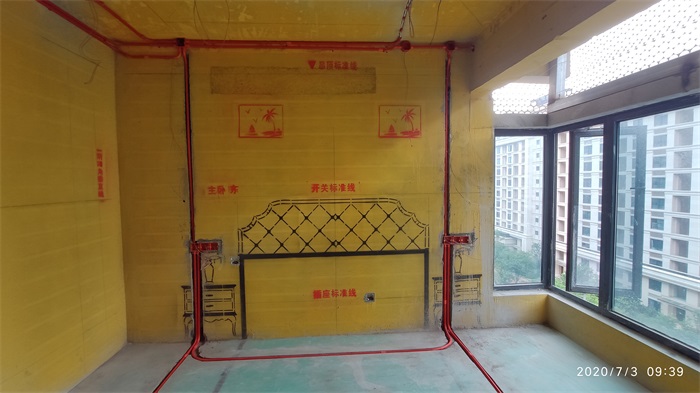

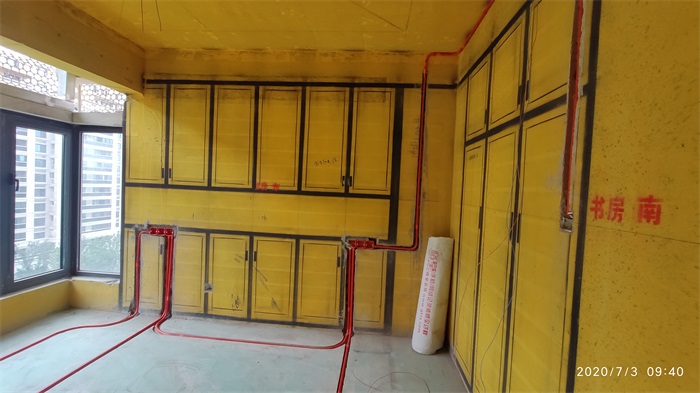

红色线管代表强电

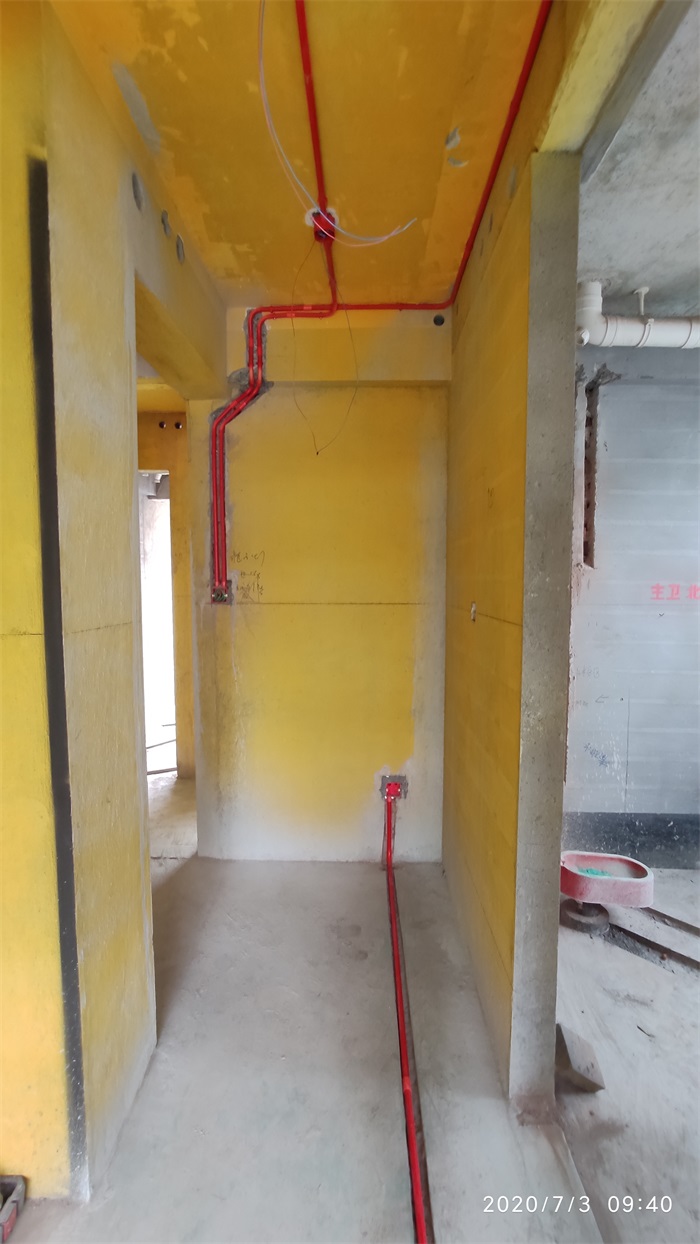

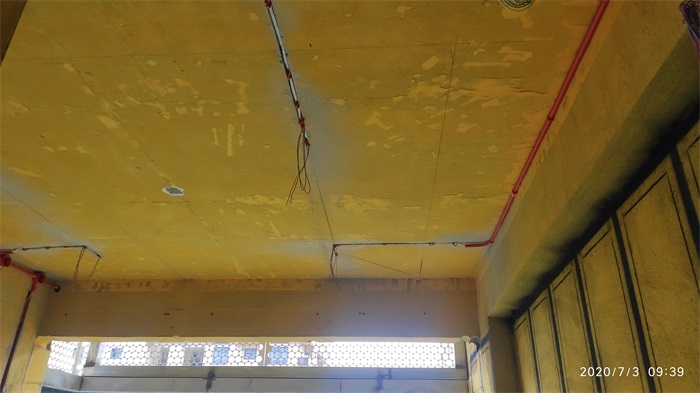

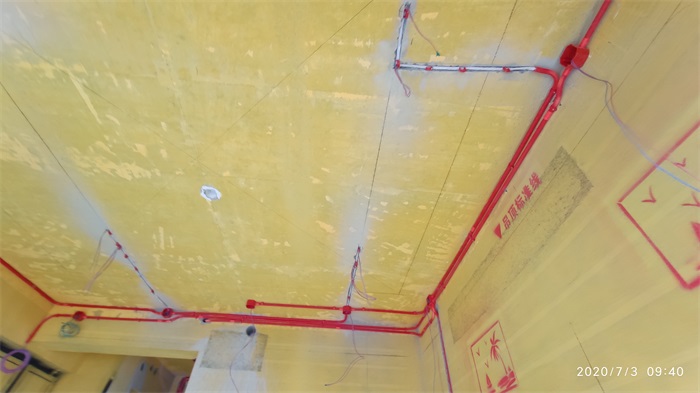

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-7-12 17:21:12

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

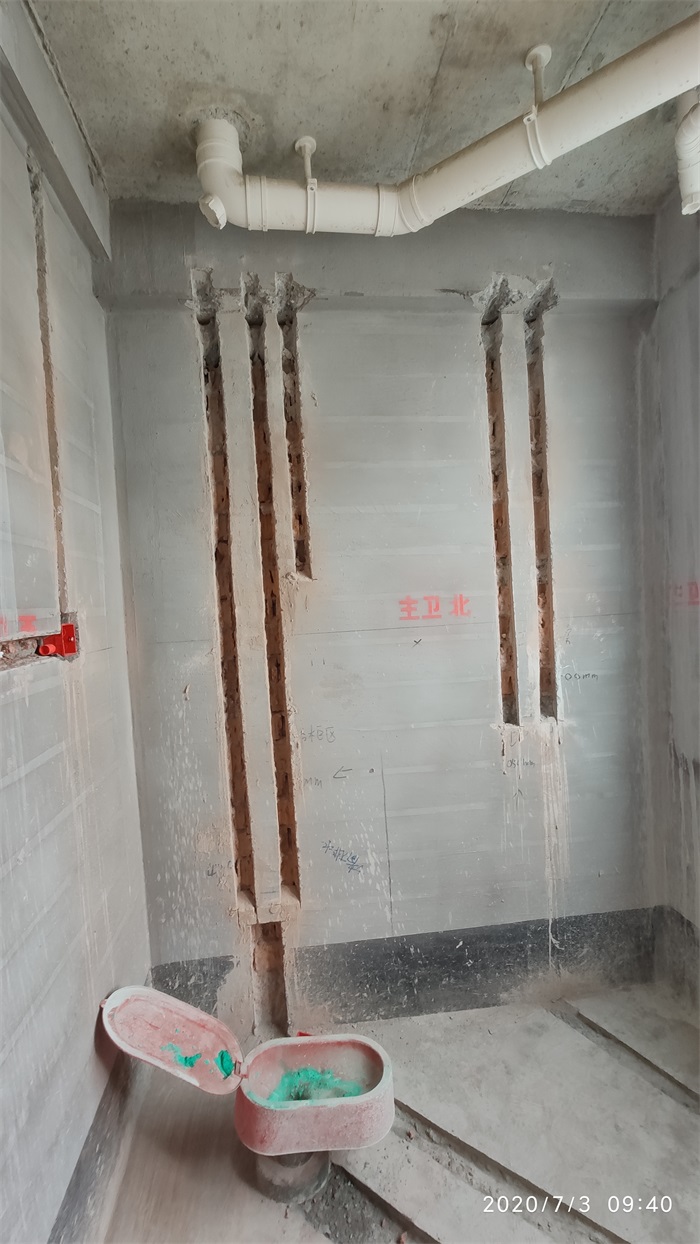

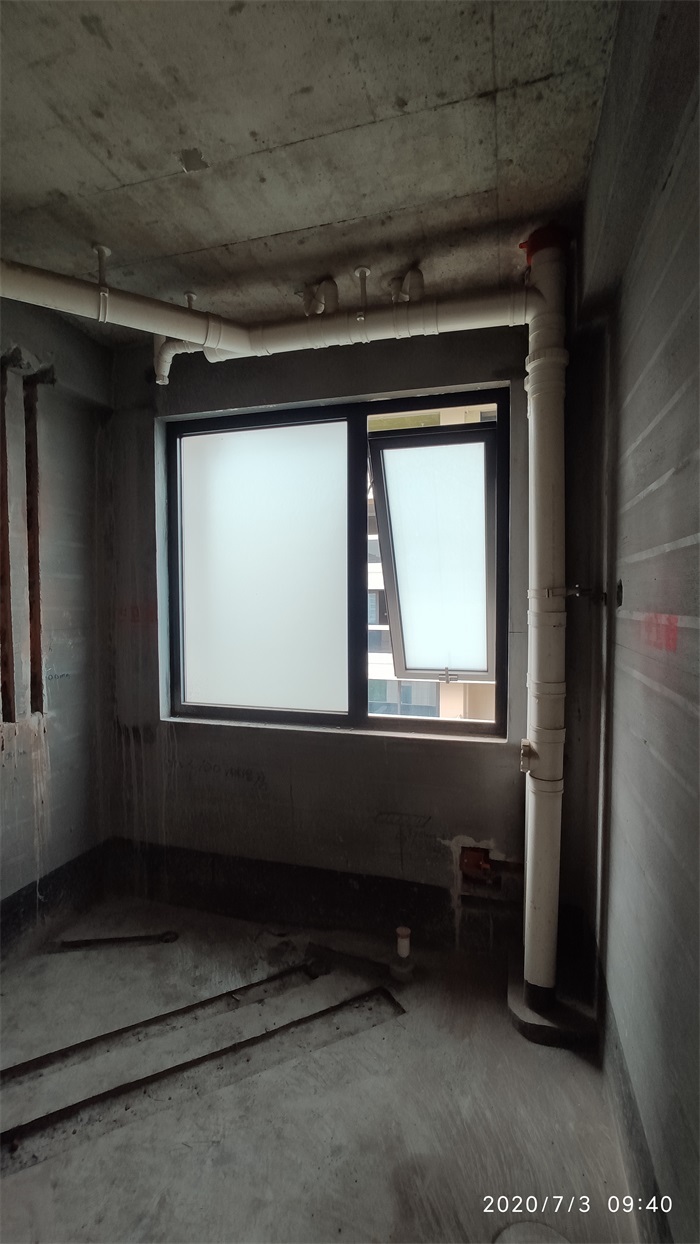

卫生间开槽

发表于 2020-7-12 17:22:52

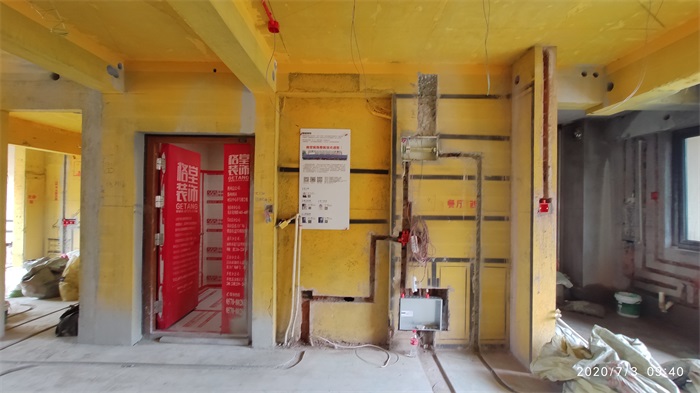

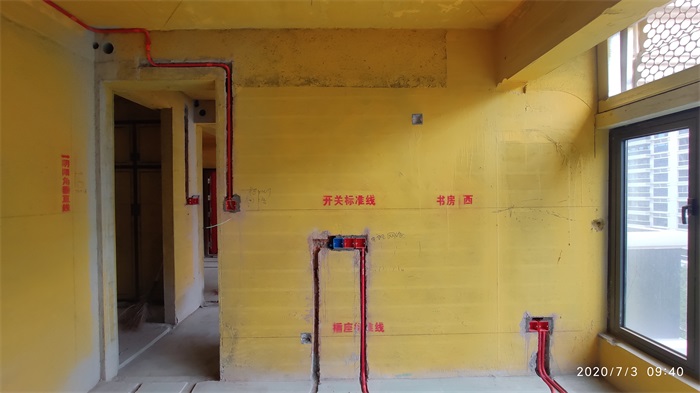

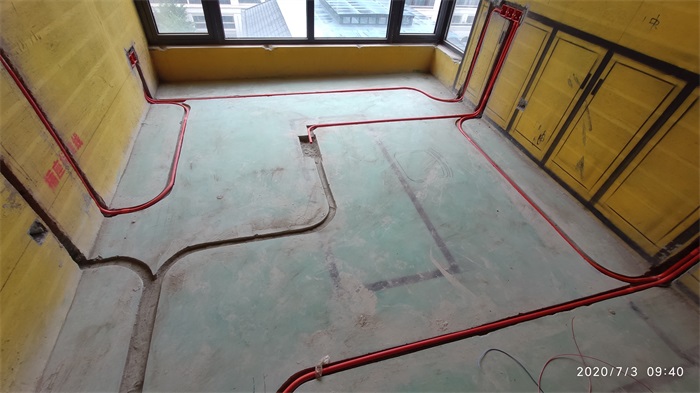

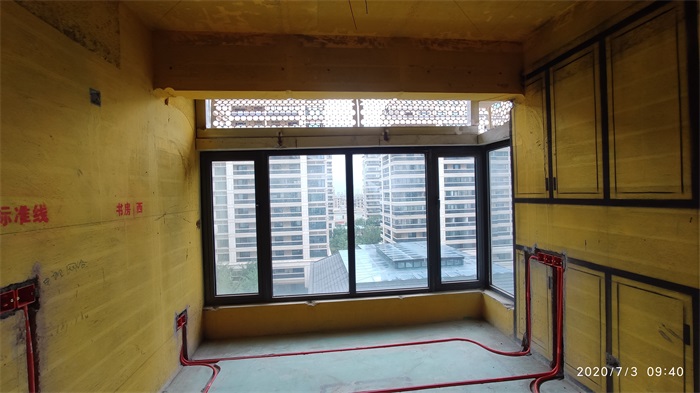

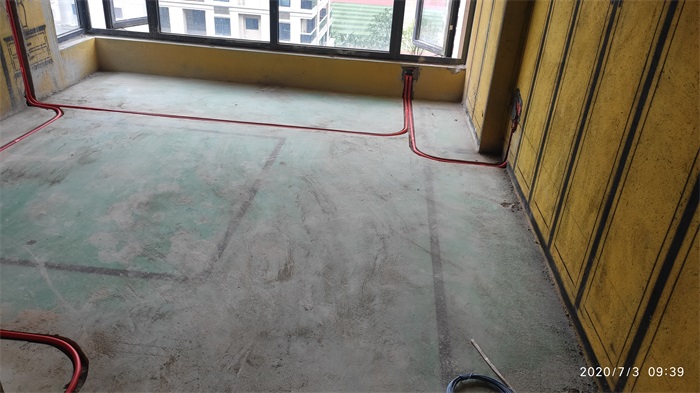

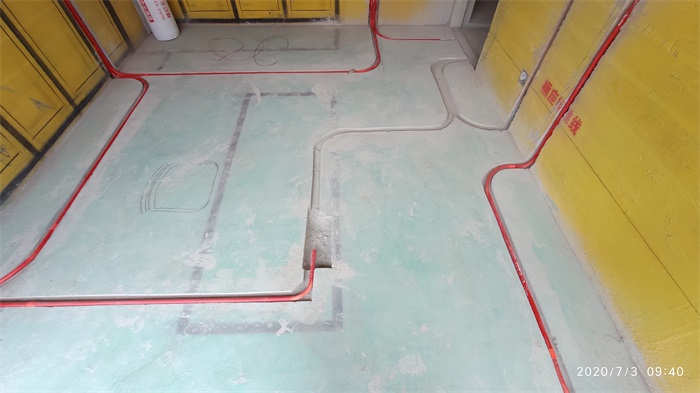

线路布置横平竖直，符合施工规范

发表于 2020-7-12 17:24:41

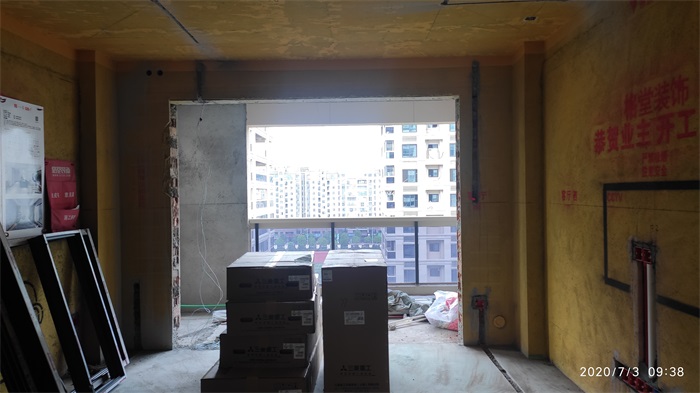

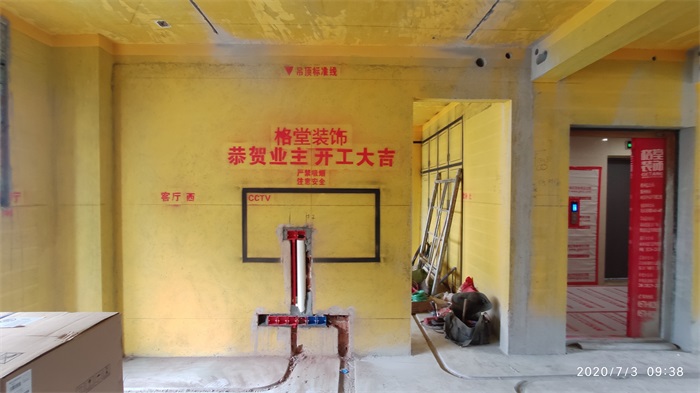

水电施工阶段

发表于 2020-8-22 17:32:40

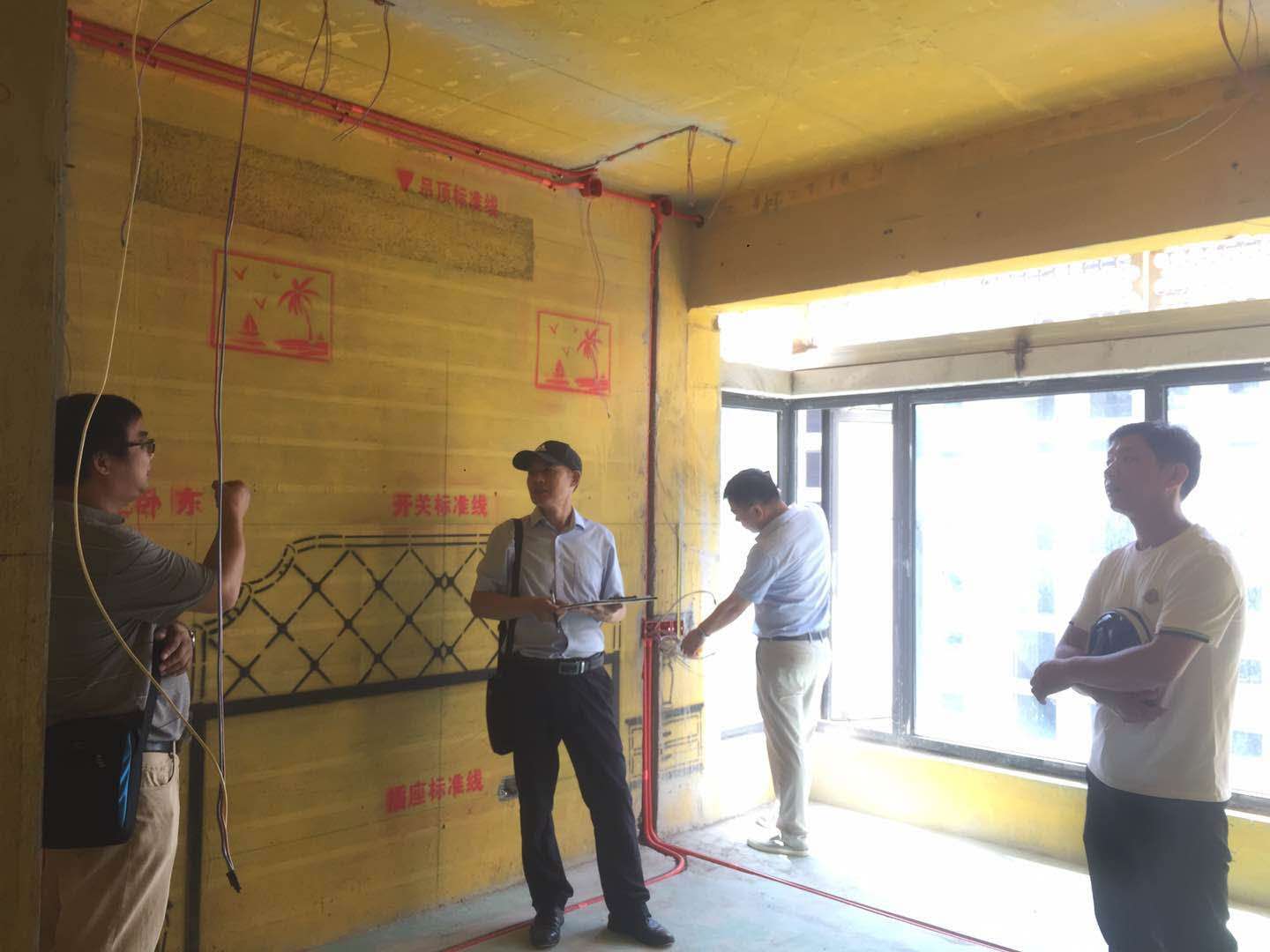

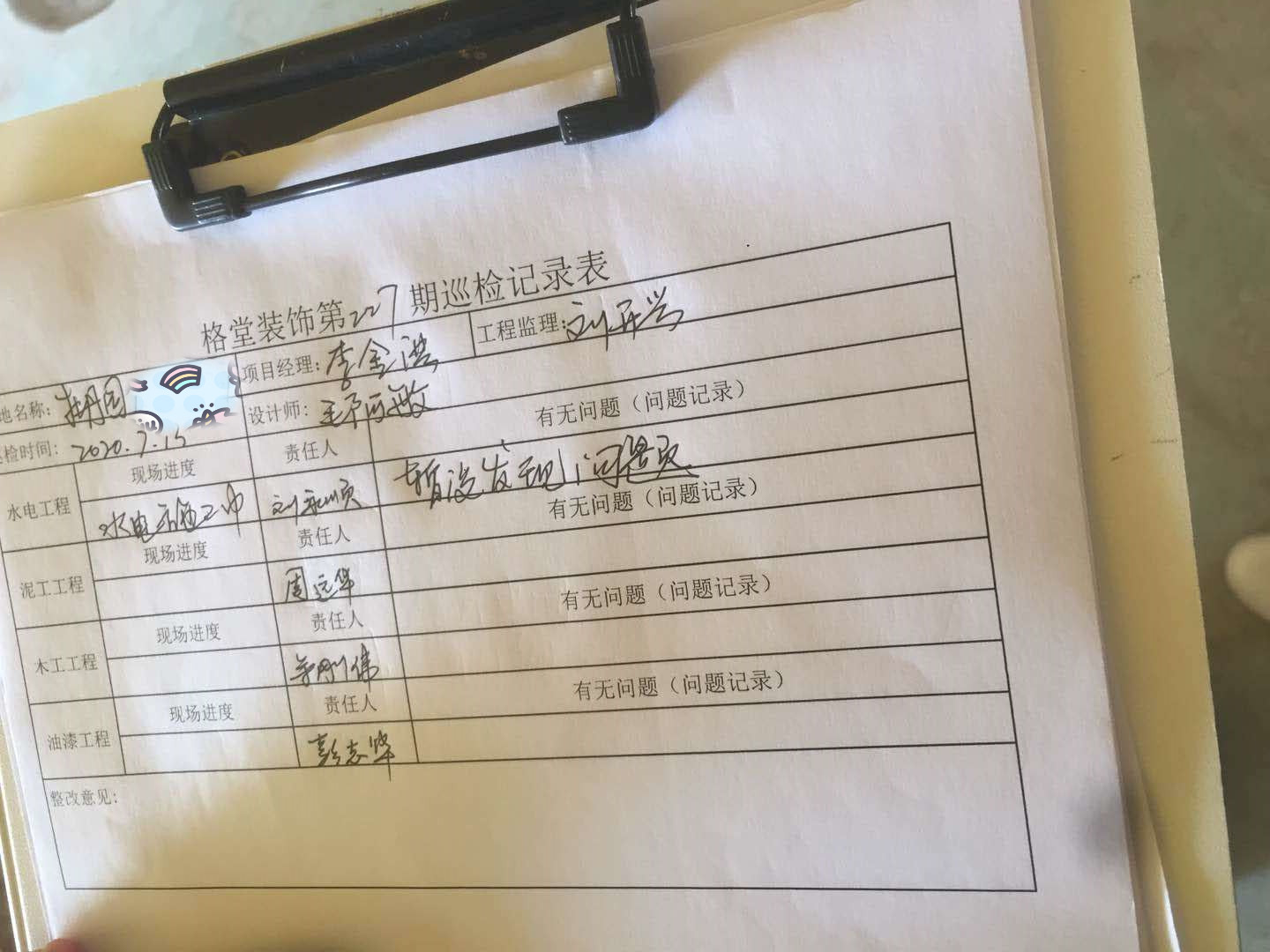

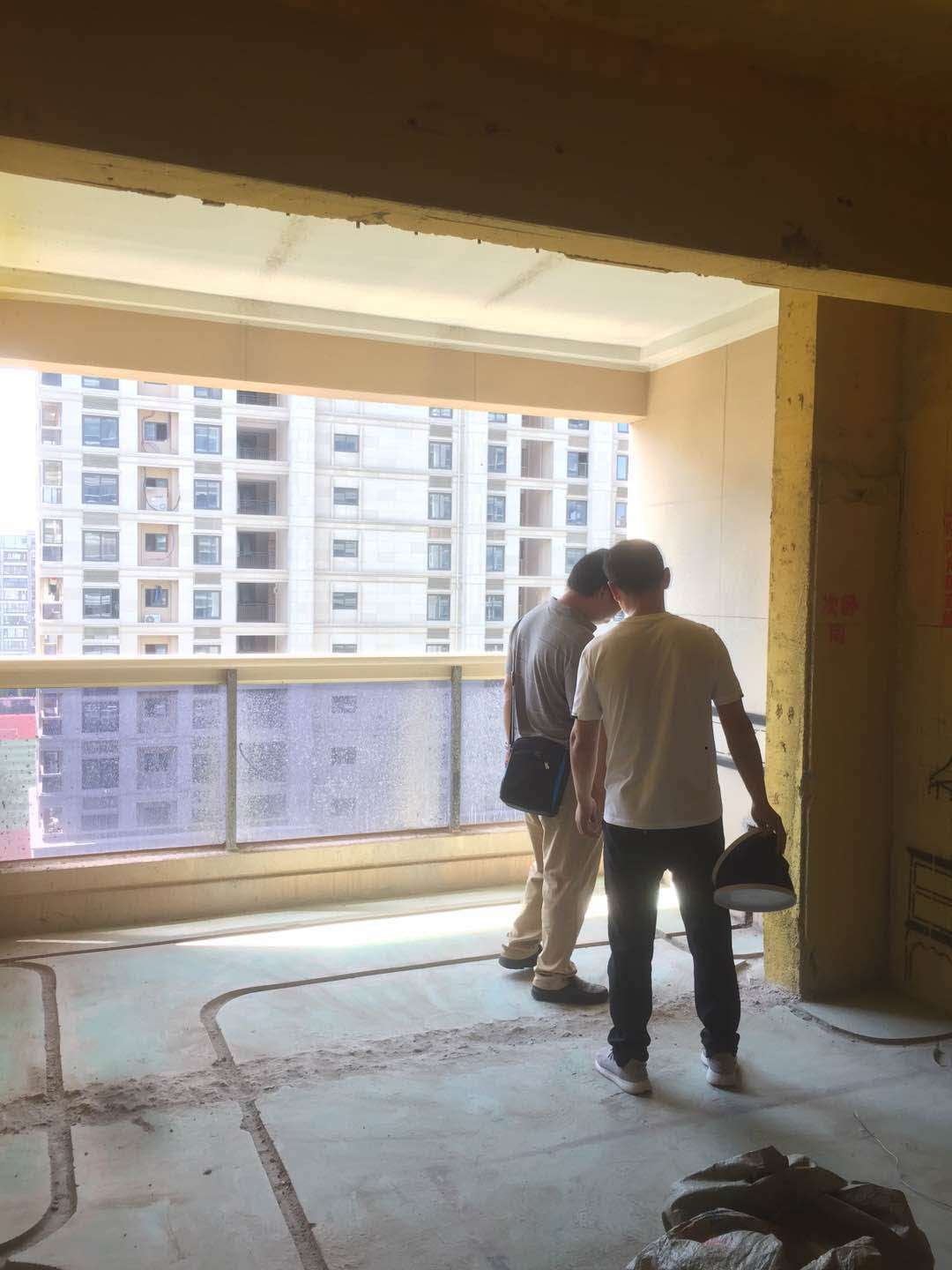

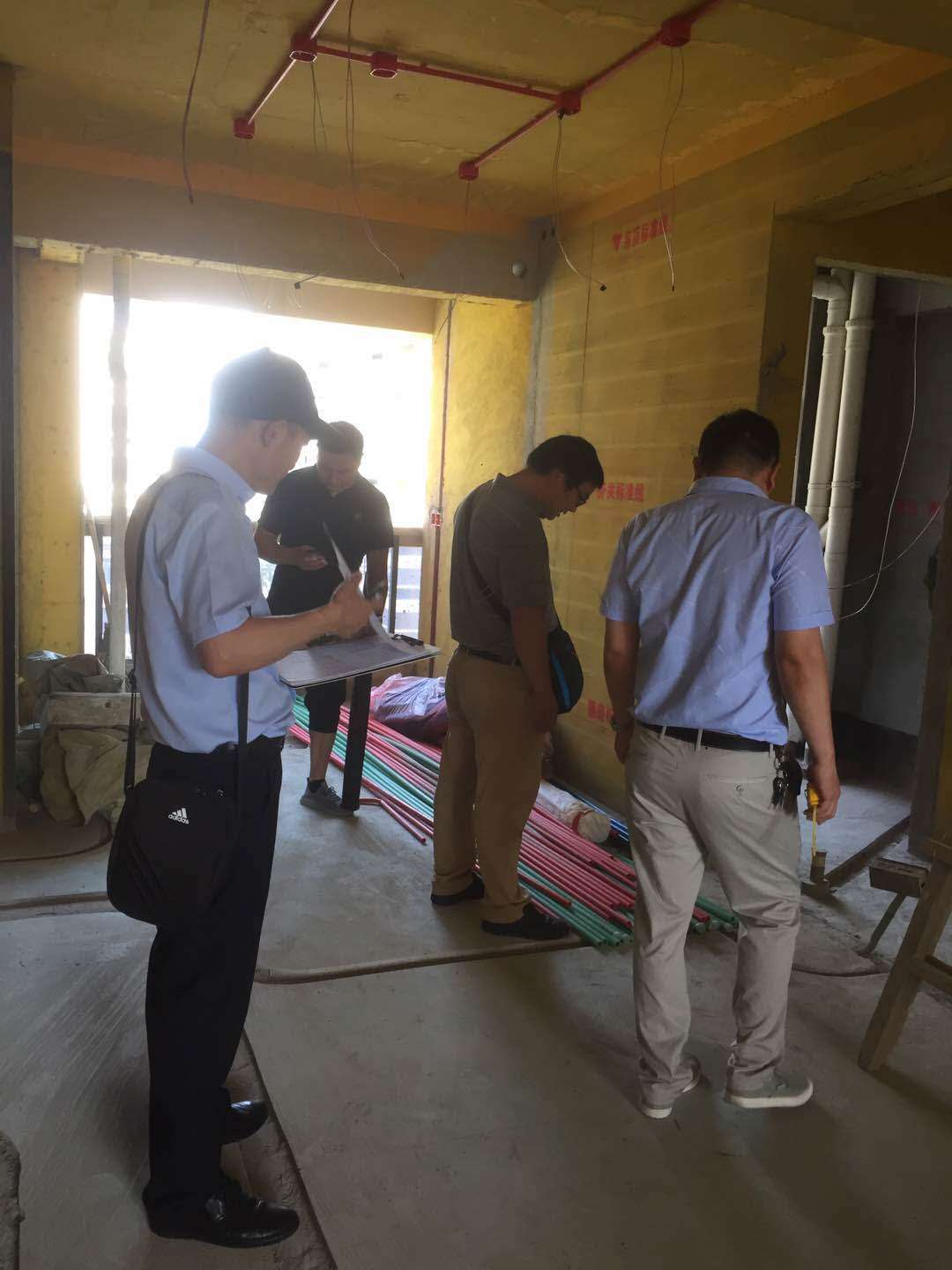

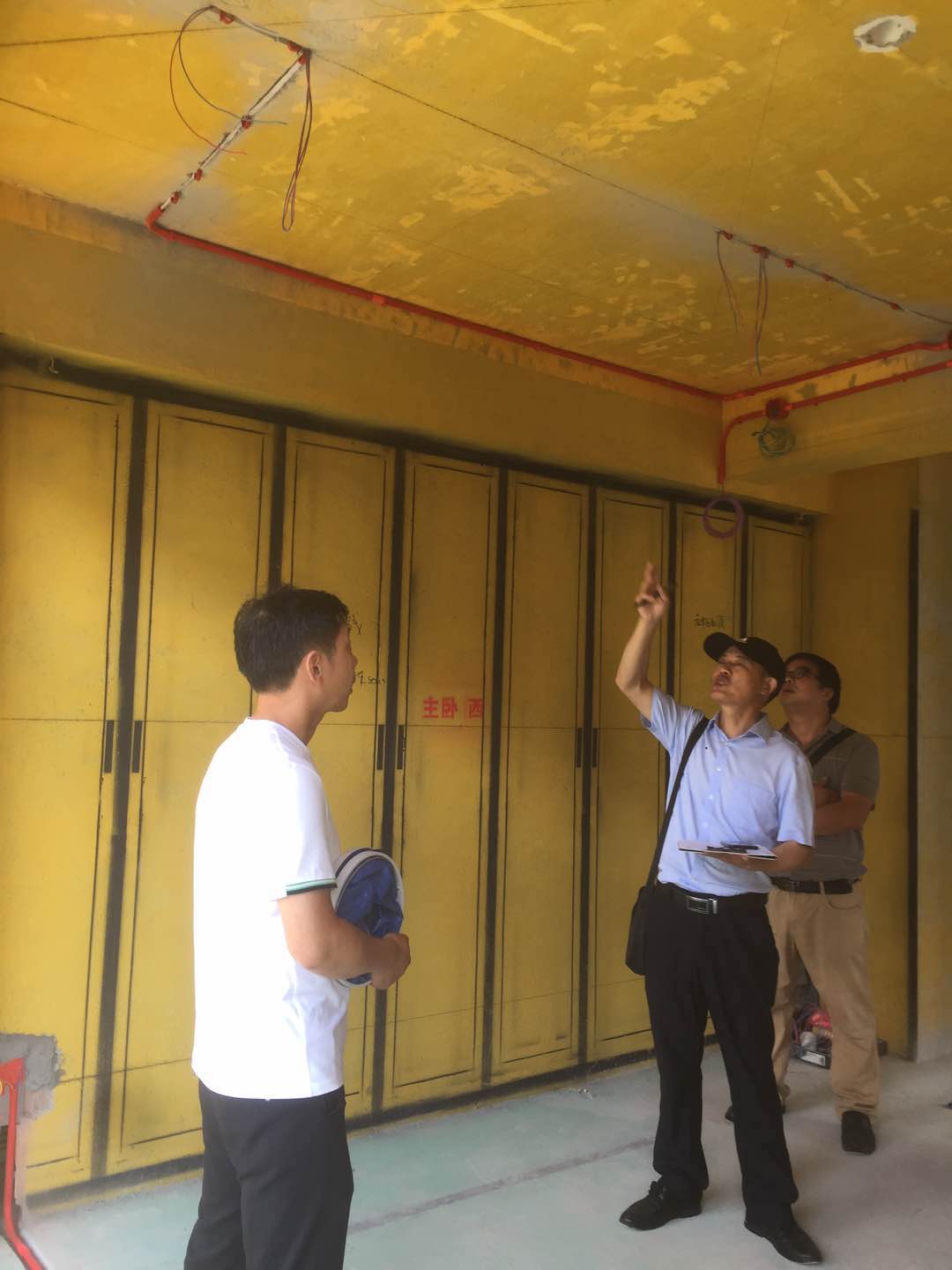

工地进行巡检
