[衢州] 牡丹园12-1-70#120㎡现代——-匀

[复制链接]
 楼主| 发表于 2020-8-22 17:35:58 | 显示全部楼层

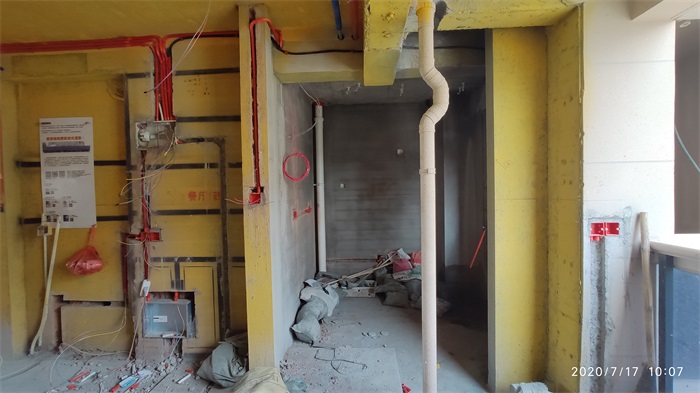

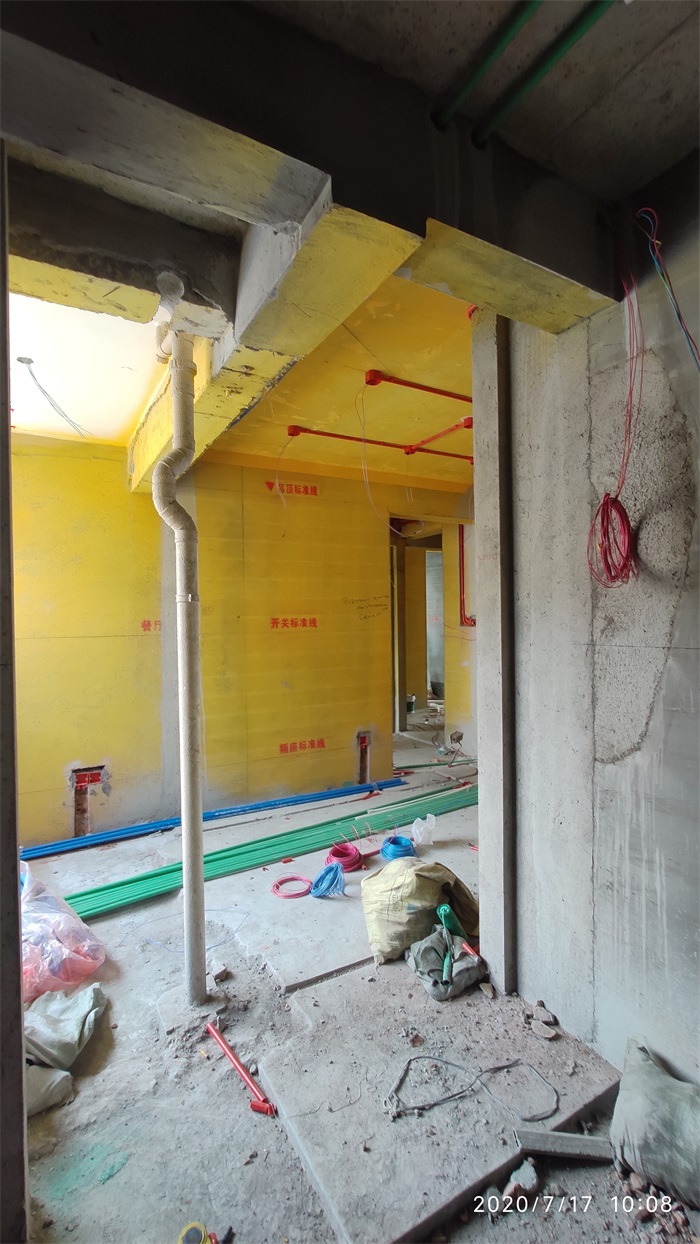

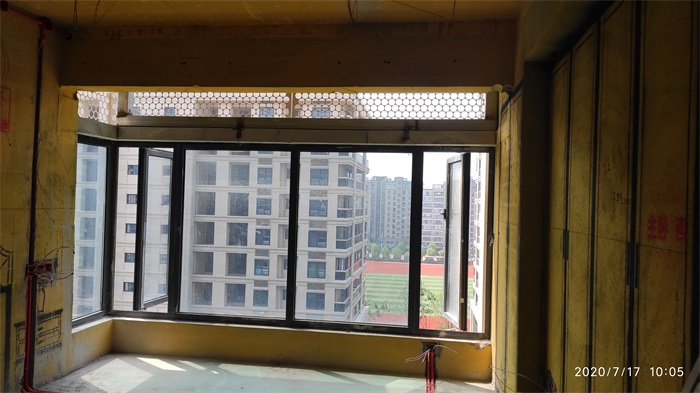

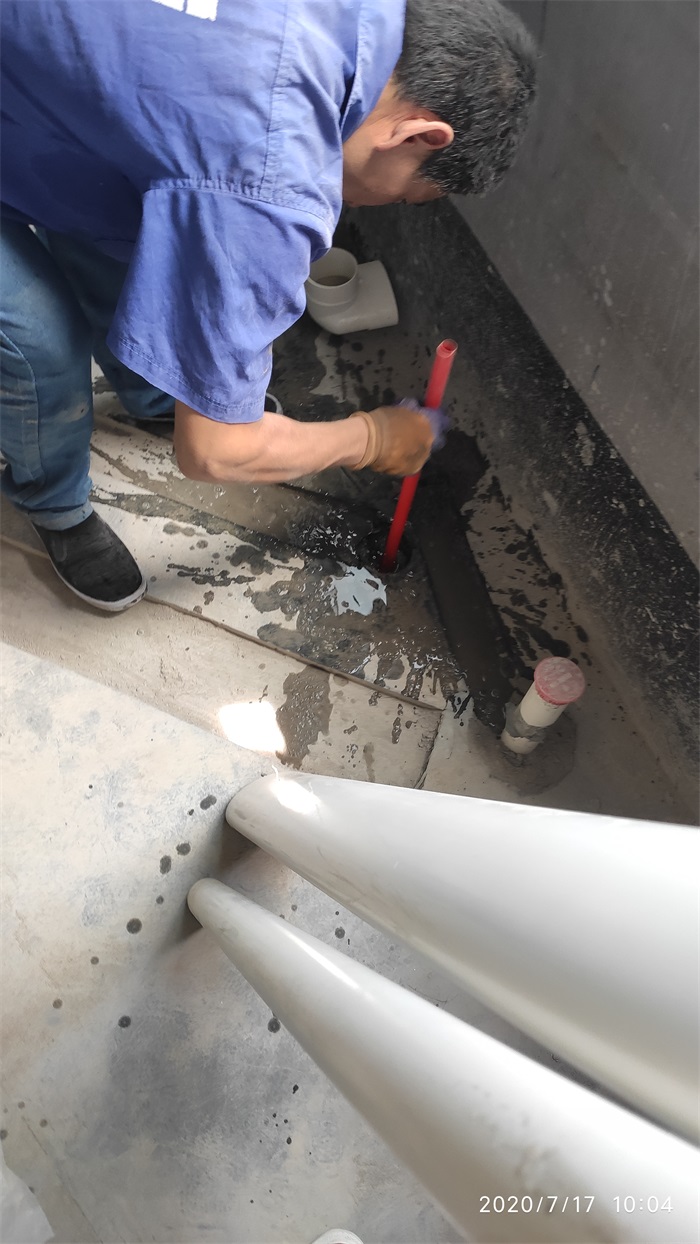

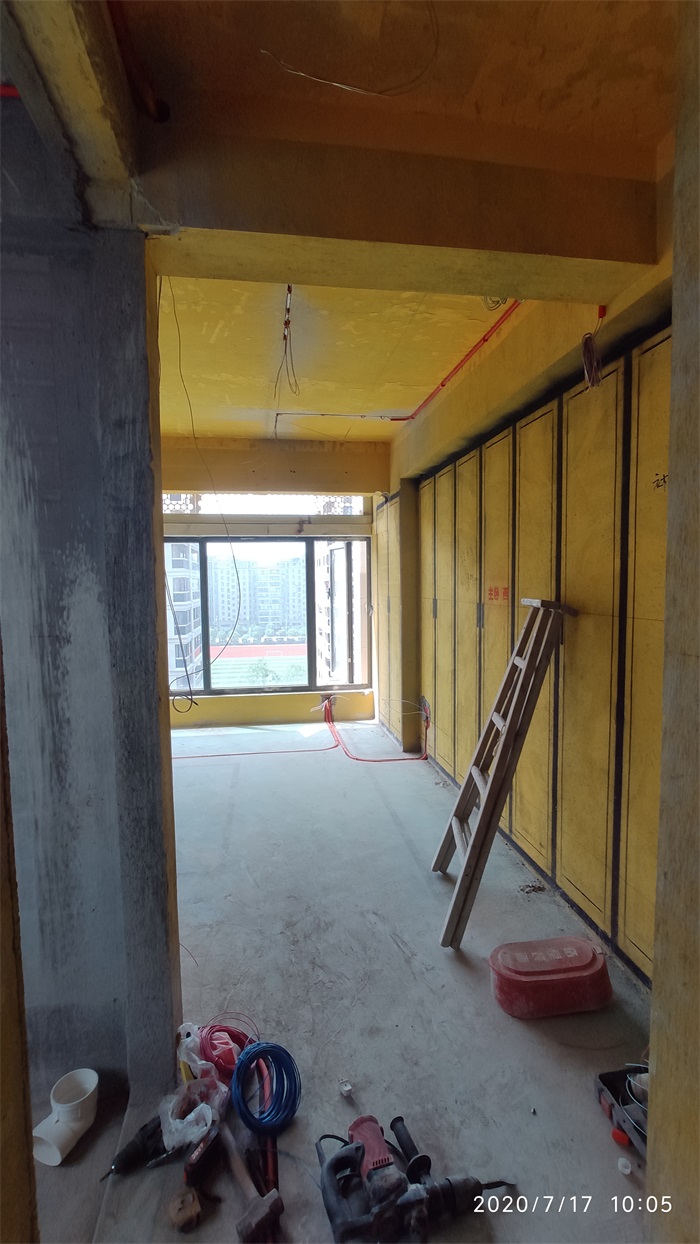

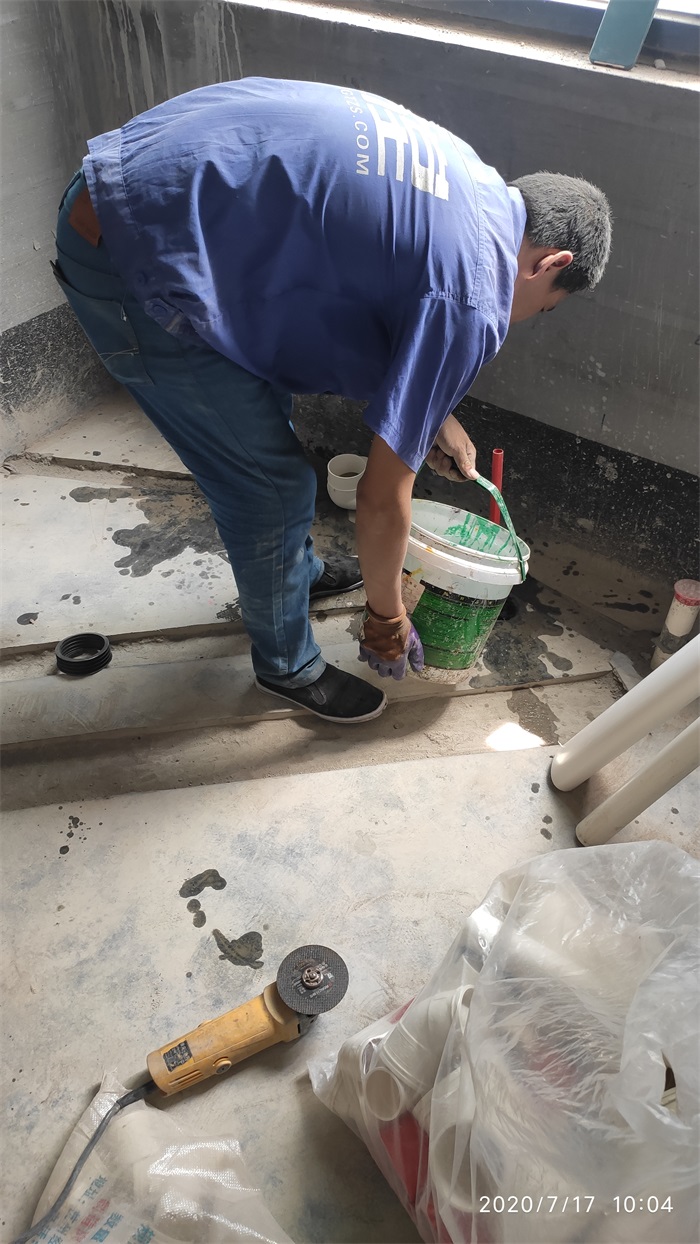

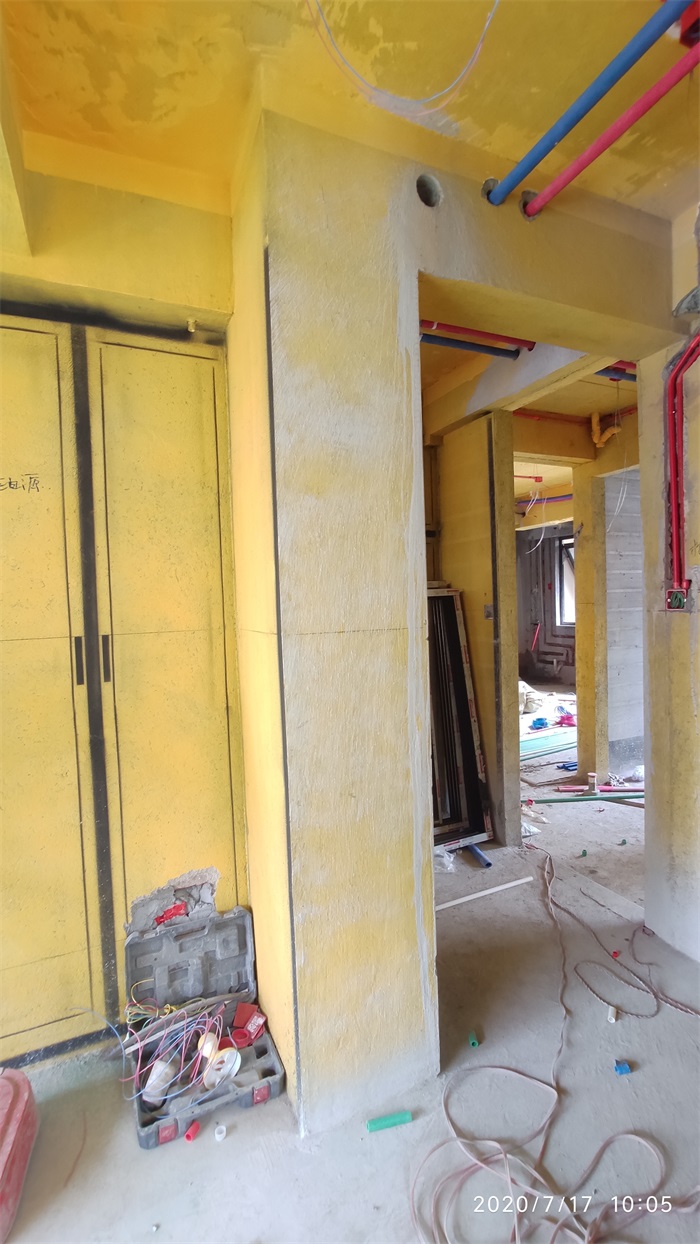

水电施工阶段















回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-22 17:36:57 | 显示全部楼层

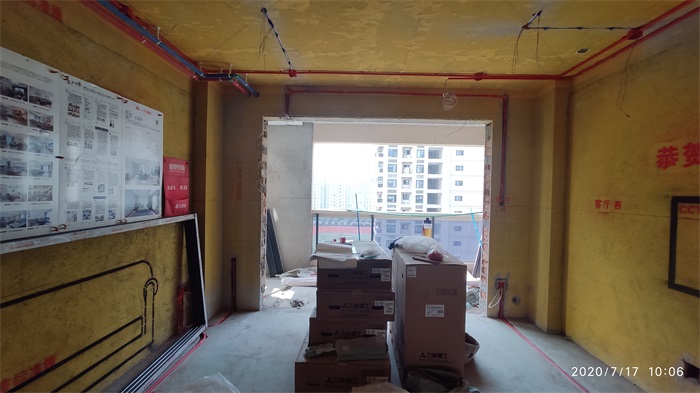

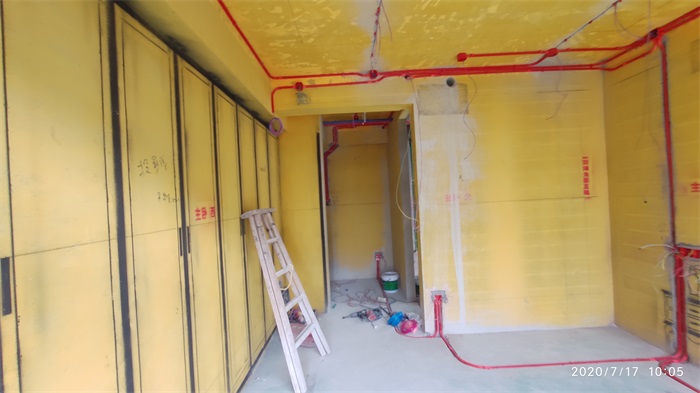

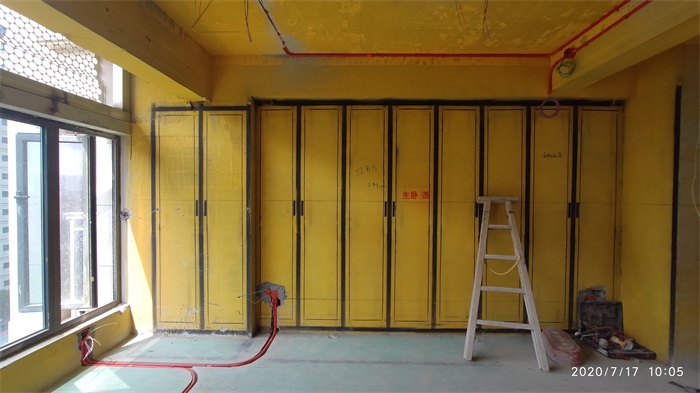

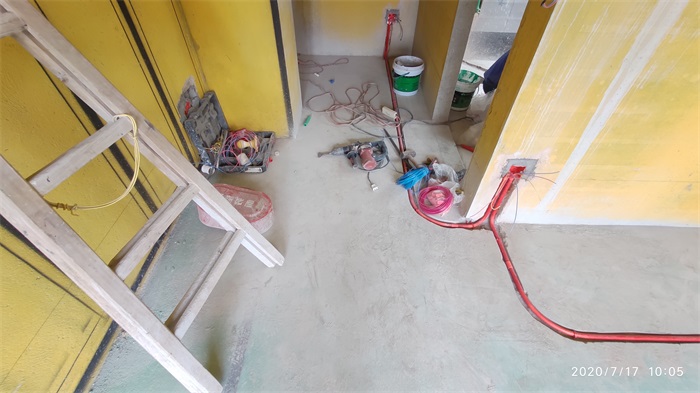

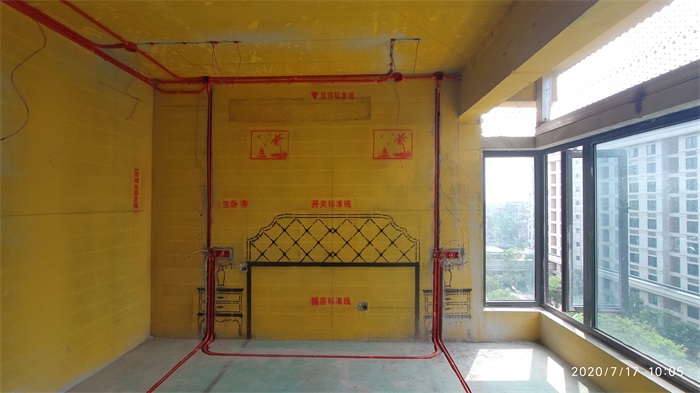

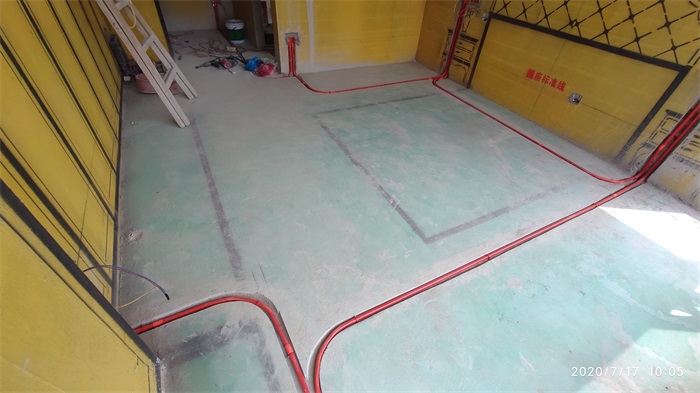

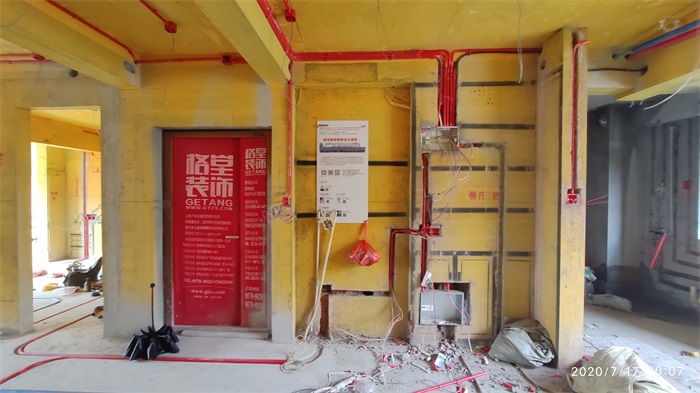

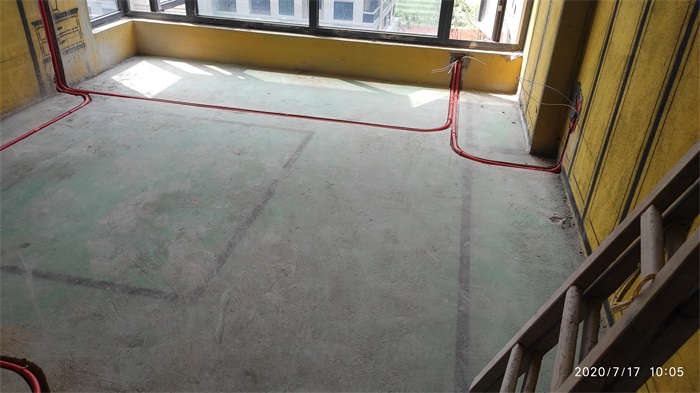

红色线管代表强电












回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-22 17:37:36 | 显示全部楼层

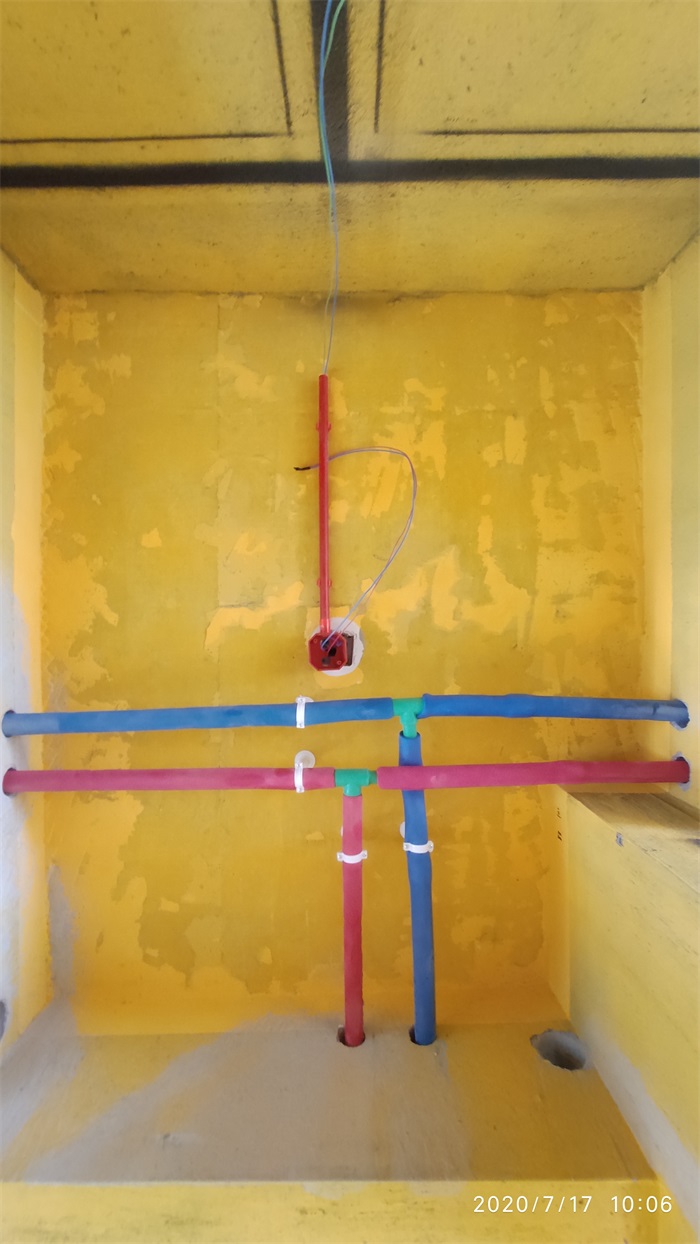

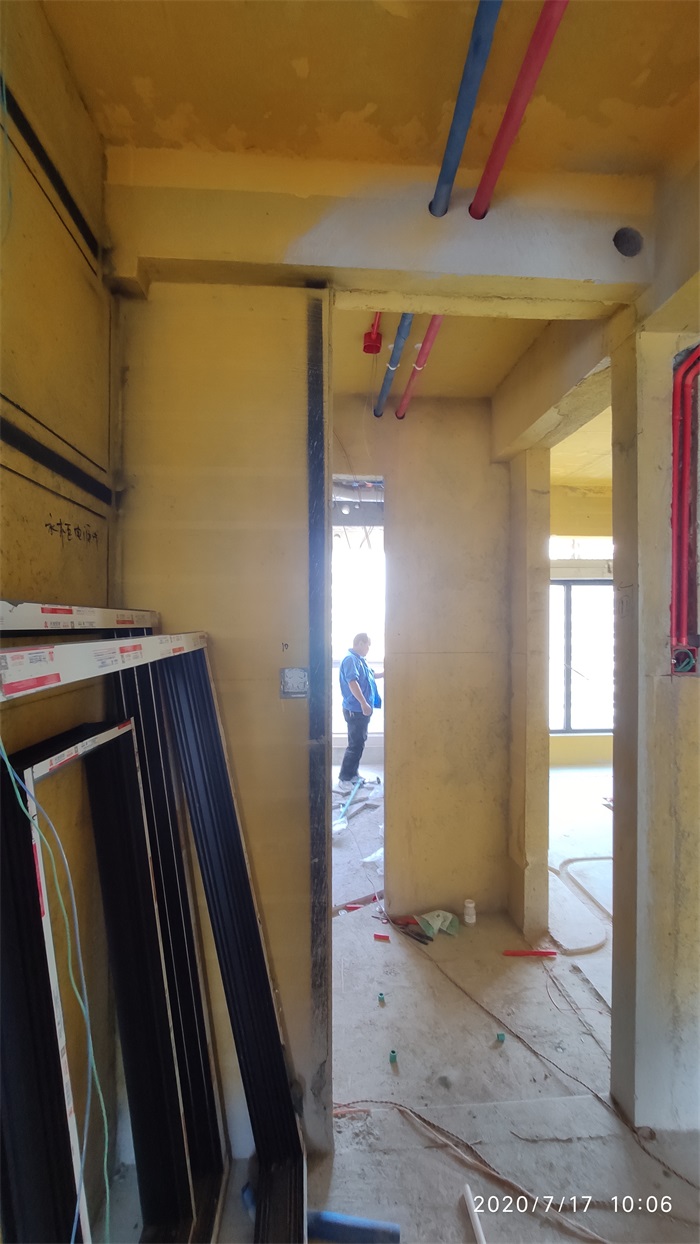

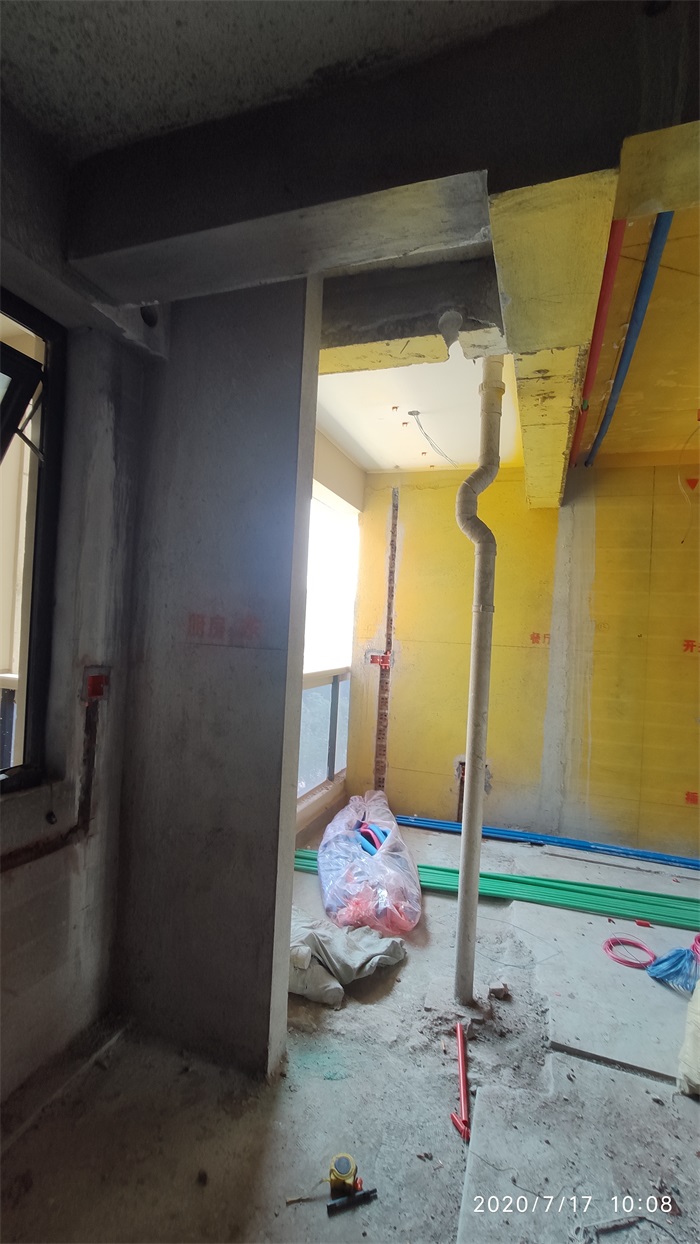

红色保温棉代表热水,蓝色保温棉代表冷水






回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-22 17:38:23 | 显示全部楼层

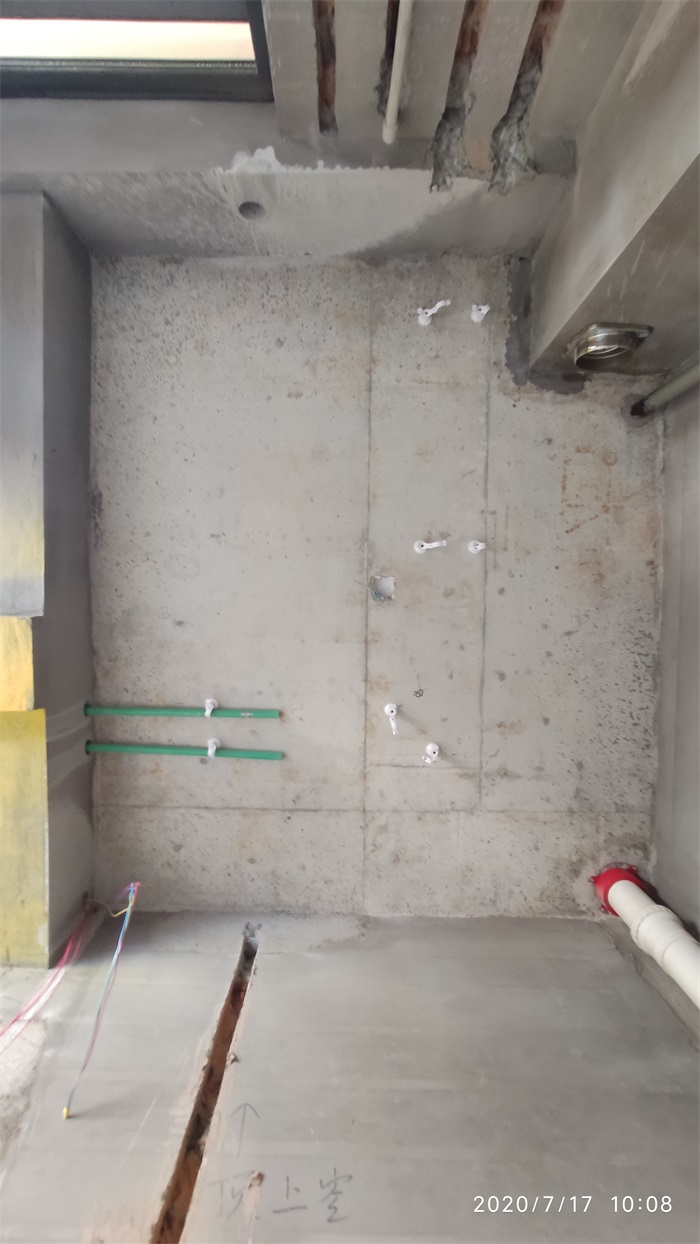

水管弯头外露不需要包保温棉












回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-22 17:39:12 | 显示全部楼层










水管吊卡间距小于80cm




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-22 17:40:08 | 显示全部楼层

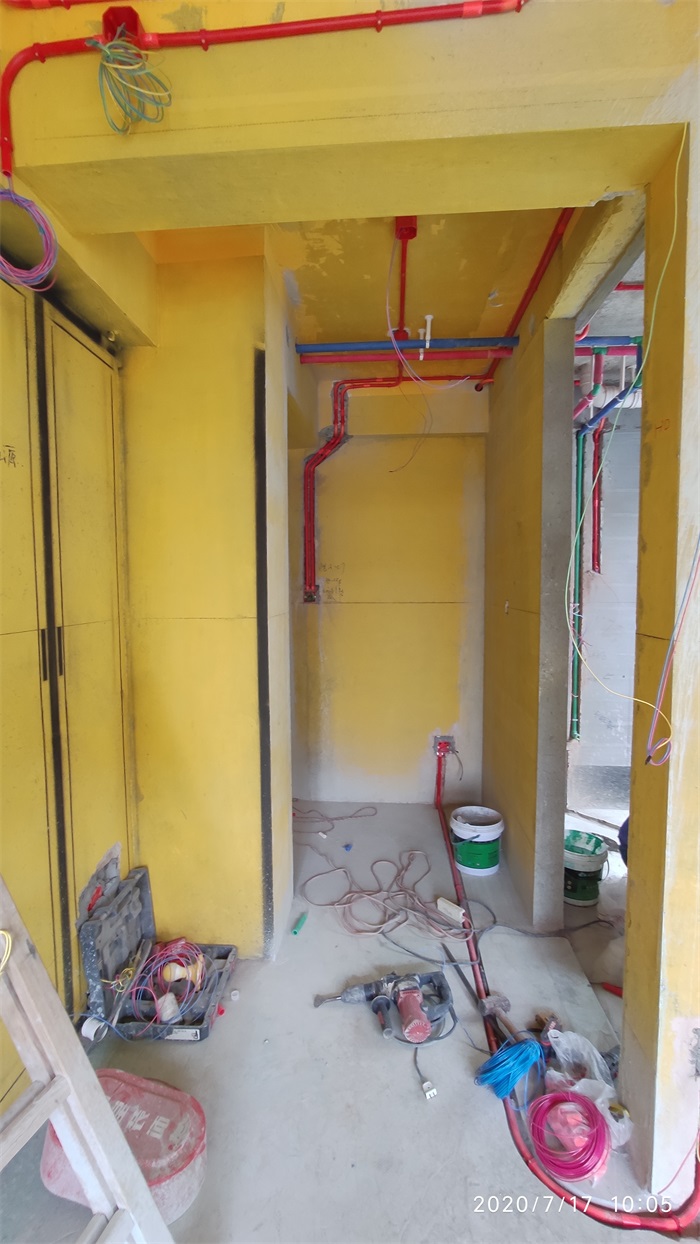

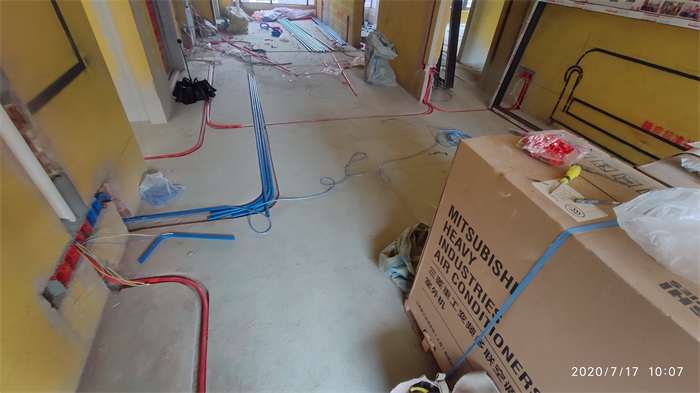

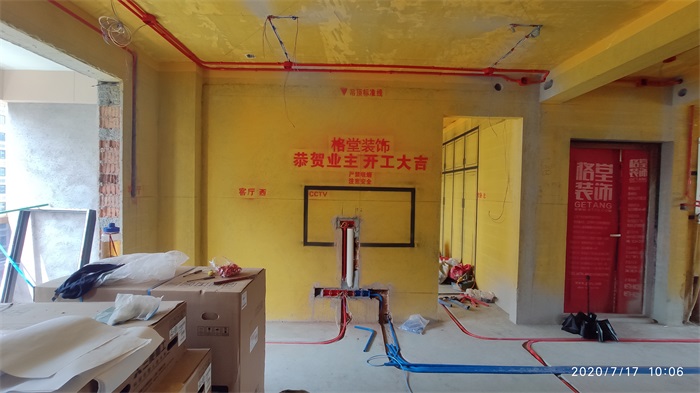

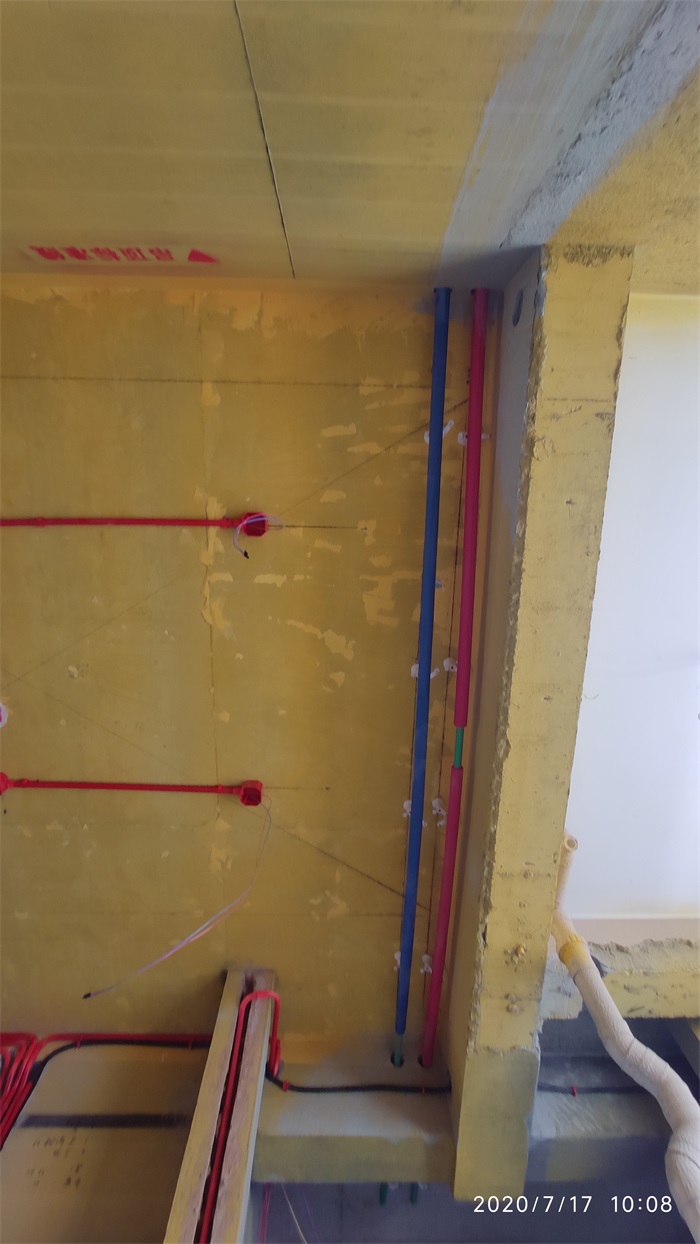

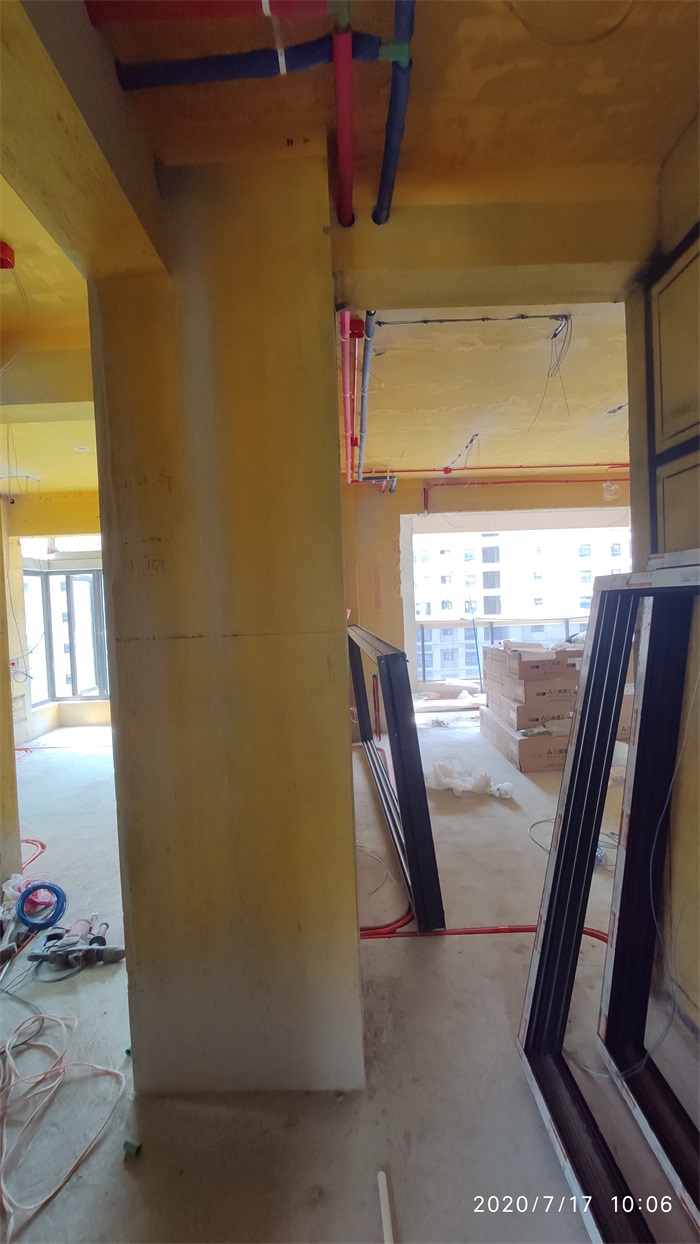

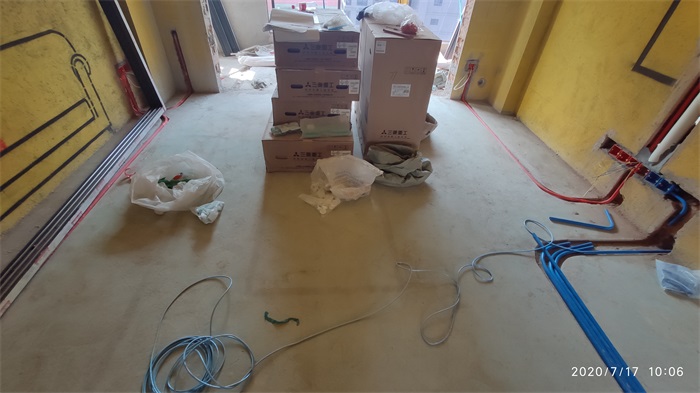

蓝色线管代表弱电,红色线管代表强电,强弱电相距30cm以上












回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-22 17:40:42 | 显示全部楼层

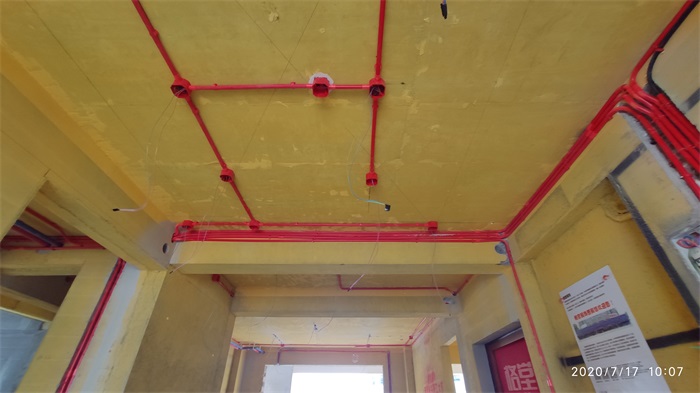

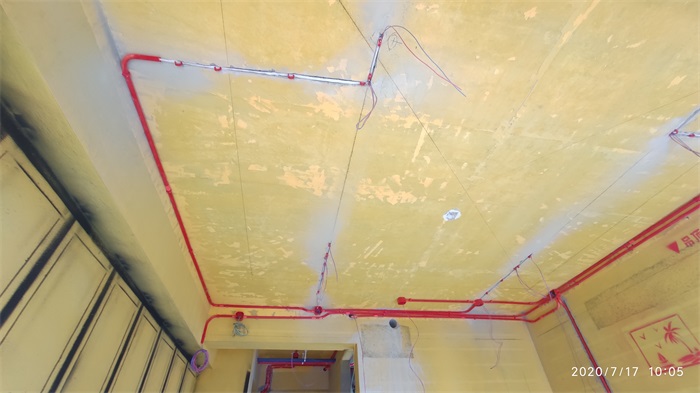

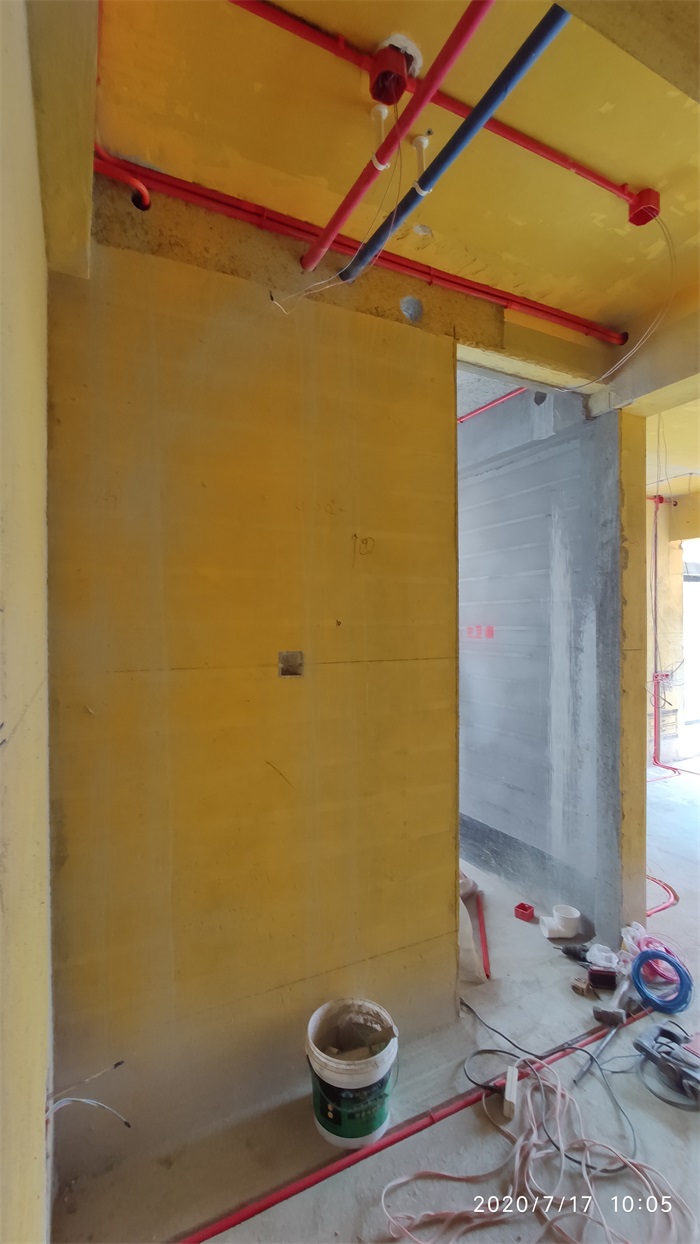

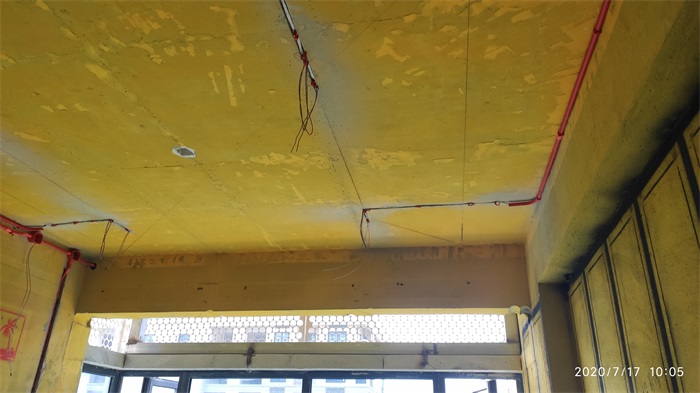

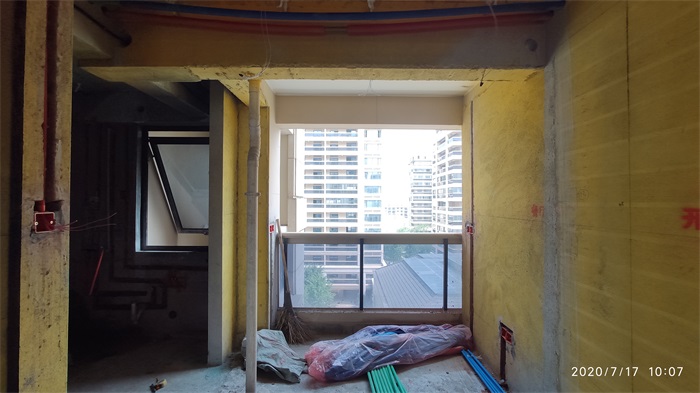

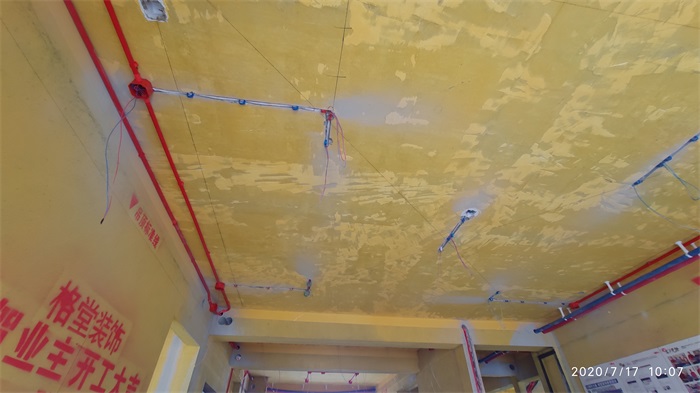

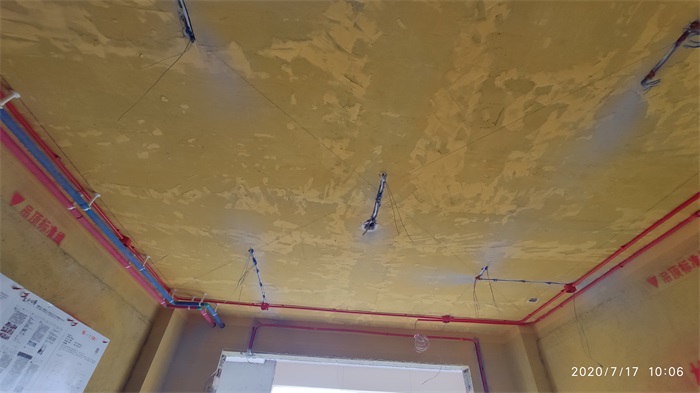

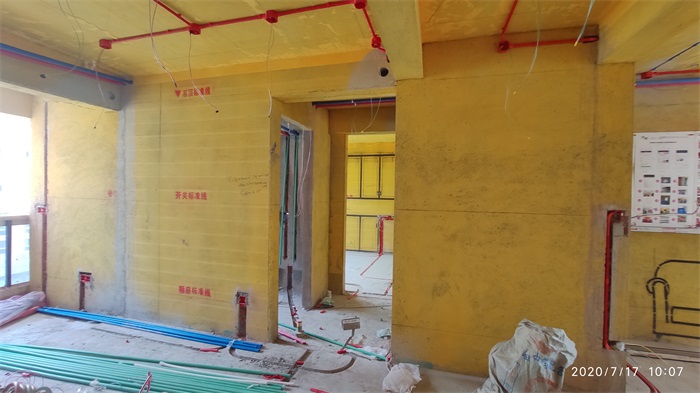

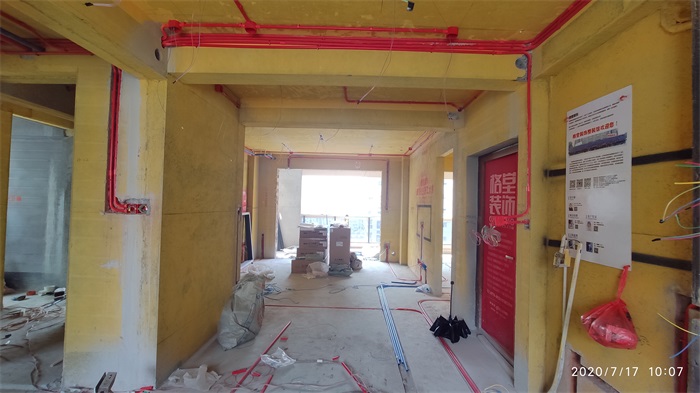

吊顶内布线应穿管,筒灯位置布线,应按照要求用波纹管套到位,吊顶灯线用八角盒分开,顶面线管用U形卡固定
















回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-22 17:41:42 | 显示全部楼层

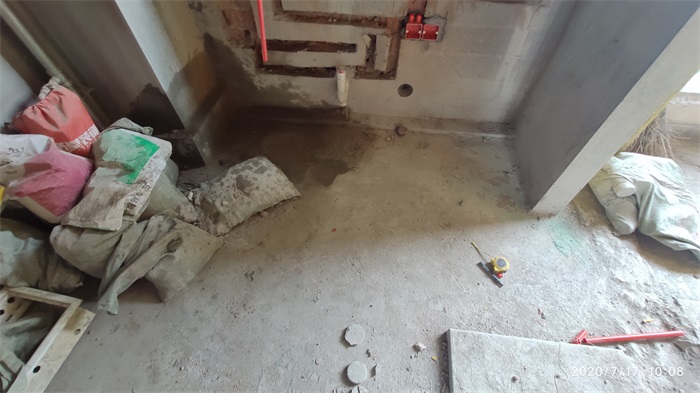

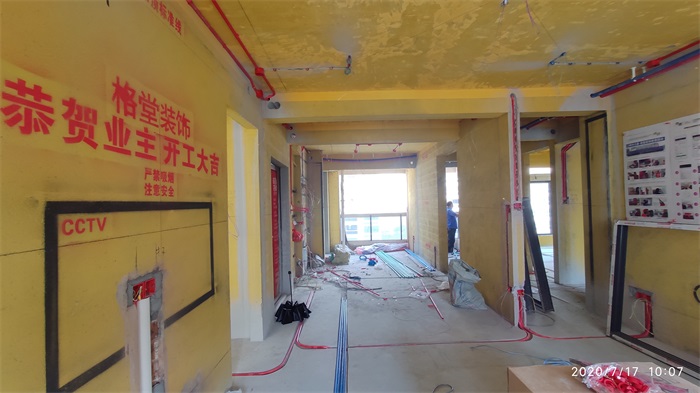

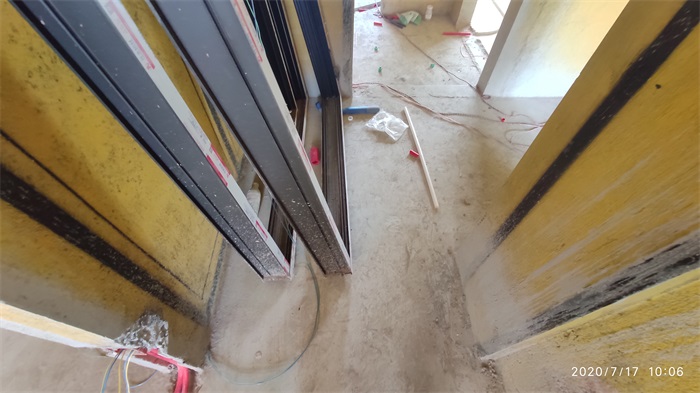

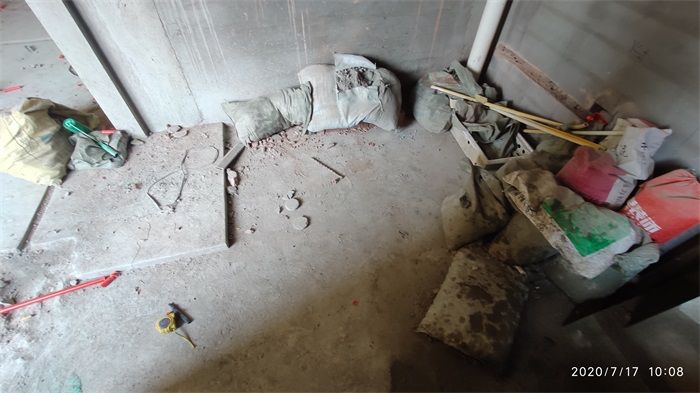

水电施工阶段,后期垃圾会清理干净













回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-22 17:44:32 | 显示全部楼层

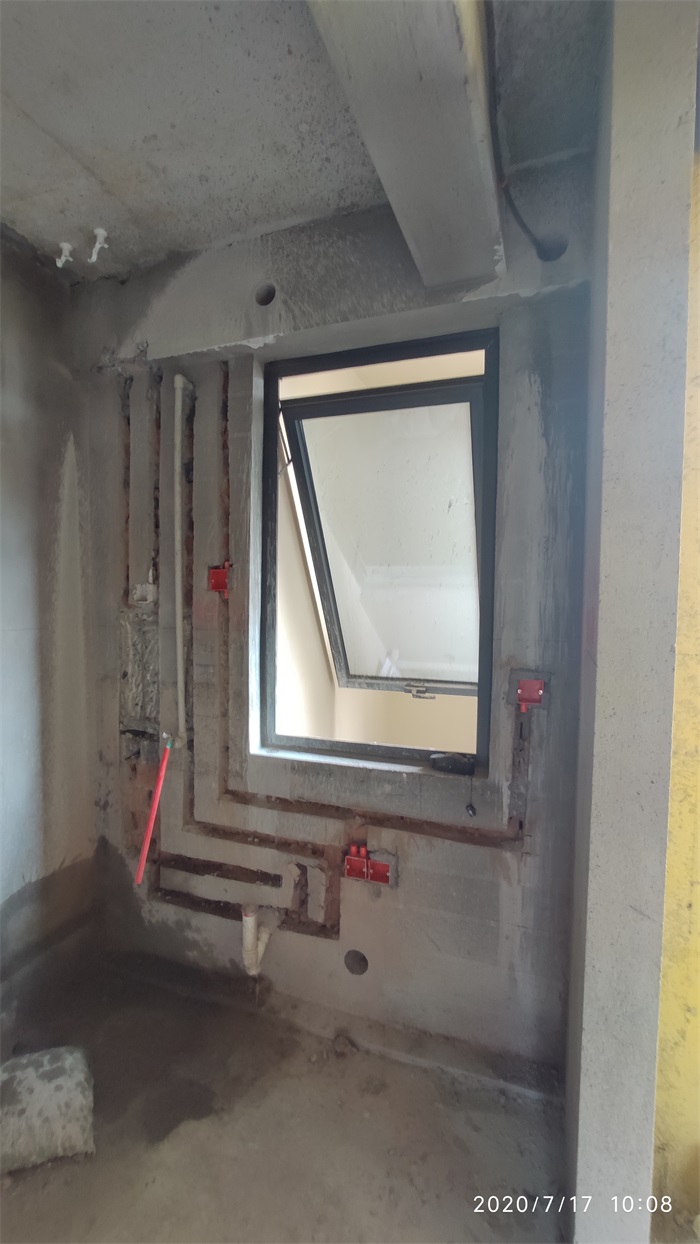

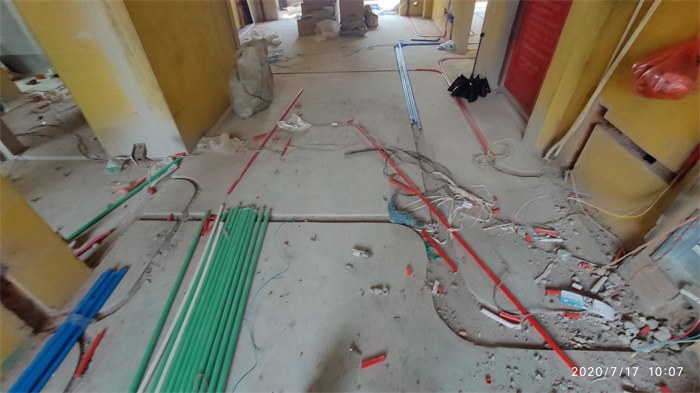

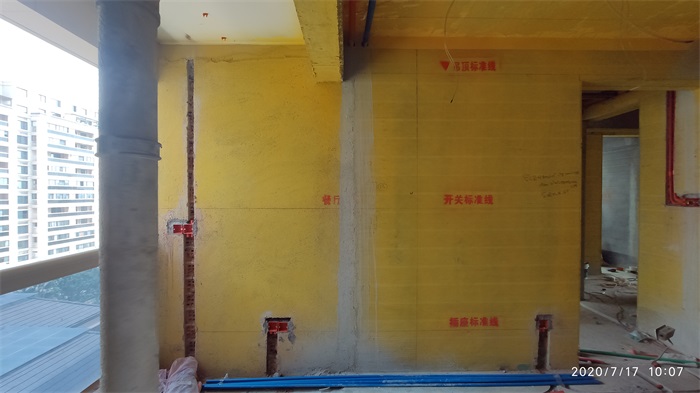

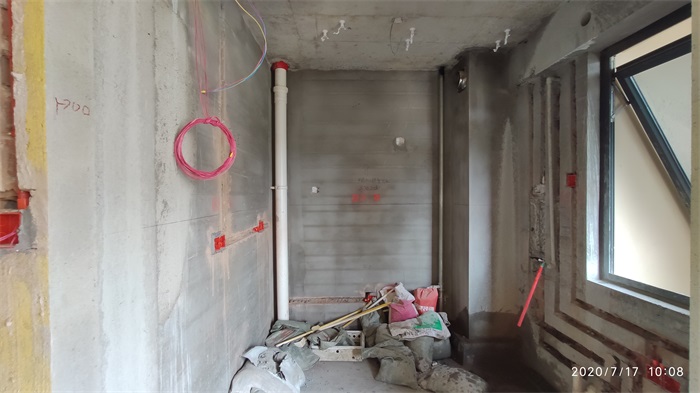

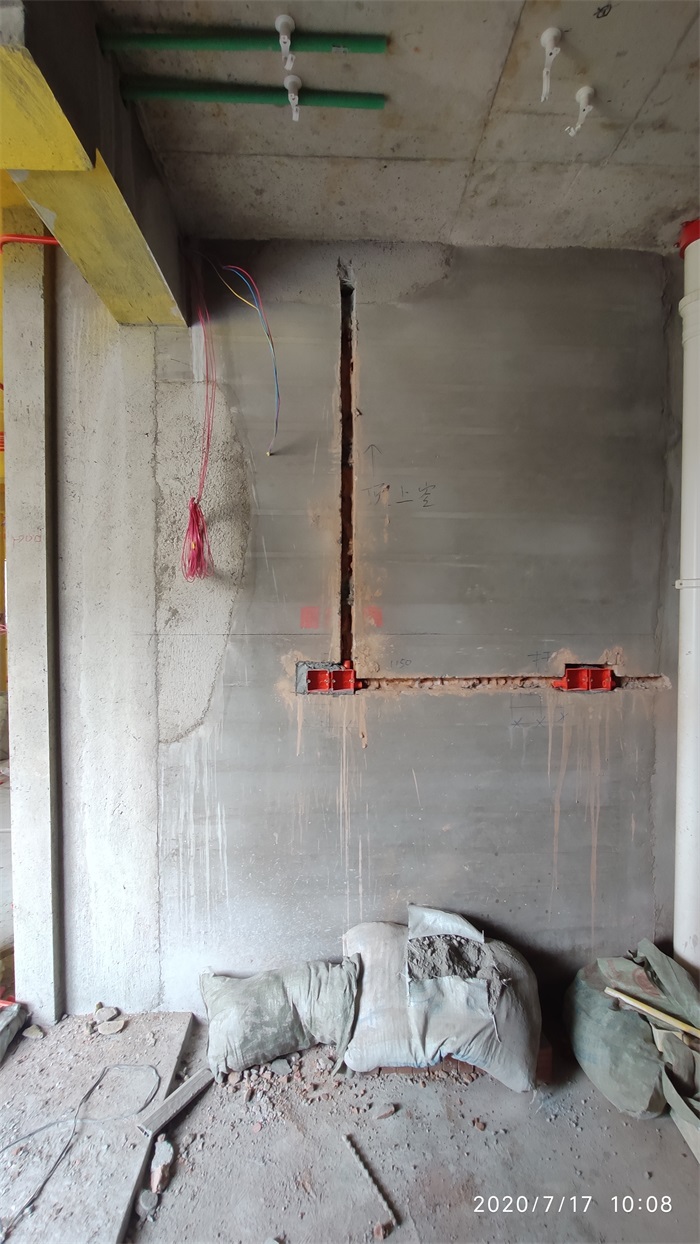

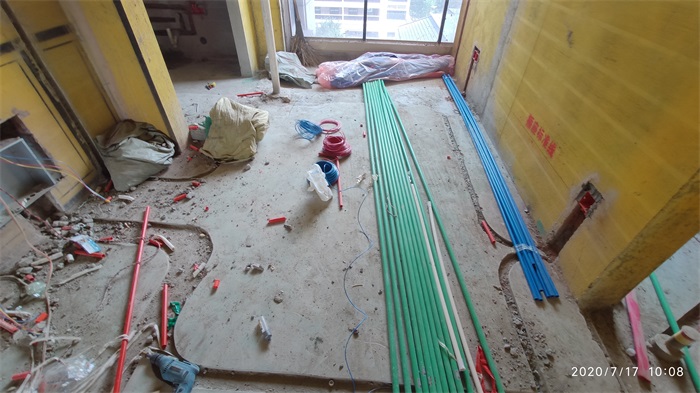

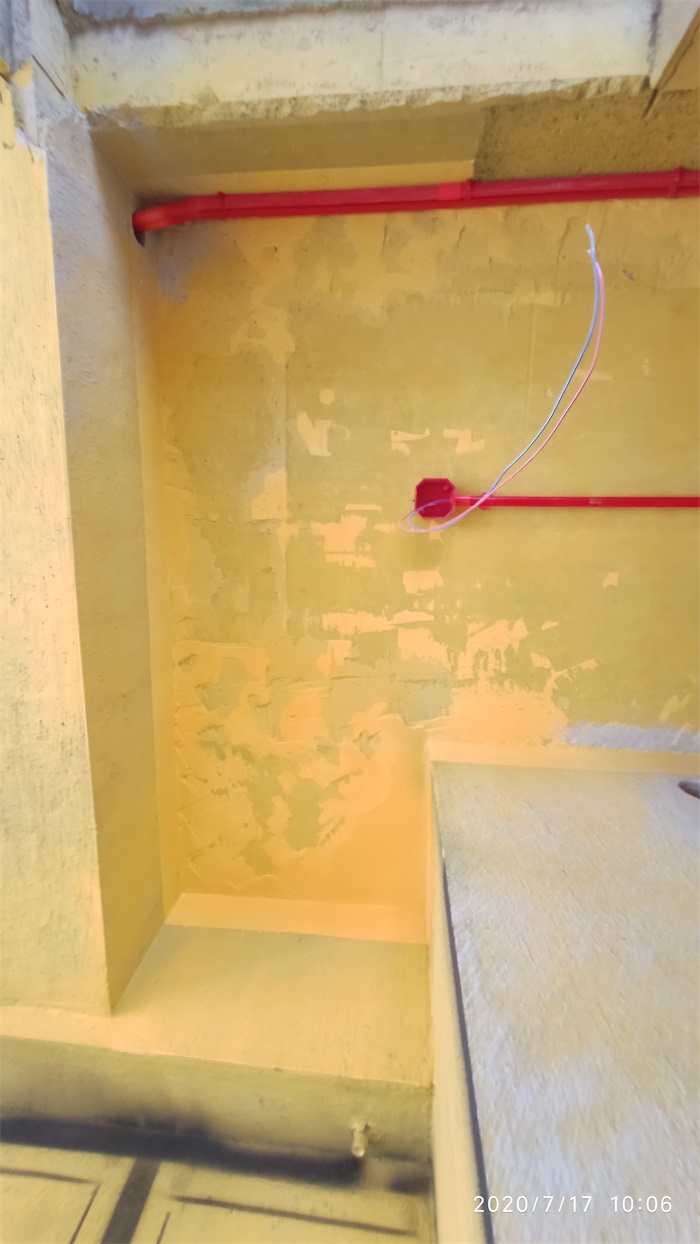

管槽切割应横平竖直,深度符合要求,墙槽应保证管外有1~1.5cm以上的砂浆保护层,混凝土位置低于墙面0.5cm,宽度大于管径,以确保管内外砂浆紧密结合,地槽打到原建筑现浇面






回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-22 17:46:10 | 显示全部楼层

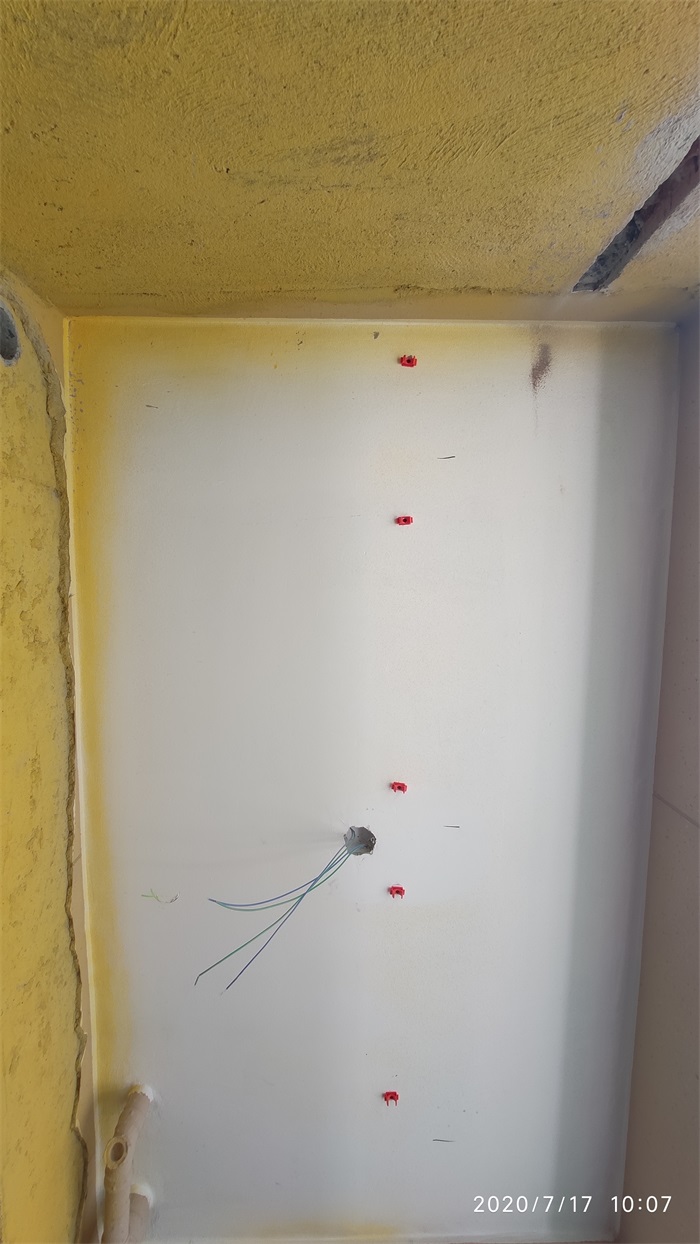

线盒预埋
