牡丹园12-1-70#120㎡现代——-匀

发表于 2020-8-23 16:59:44

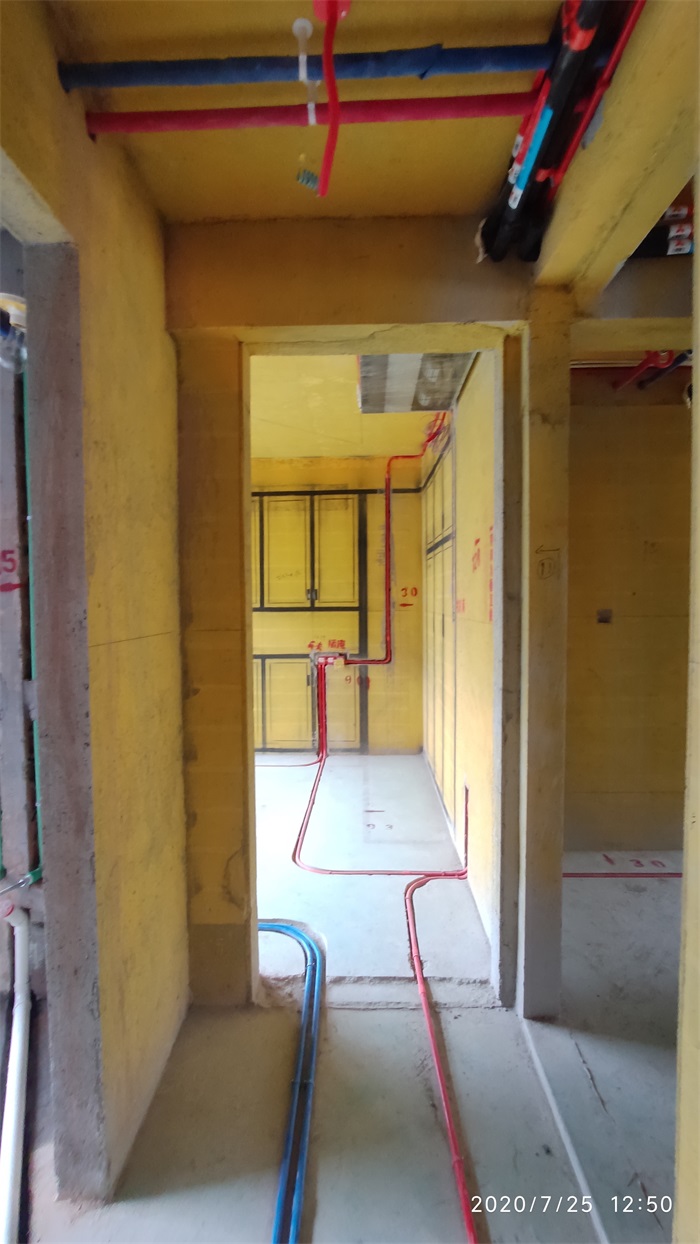

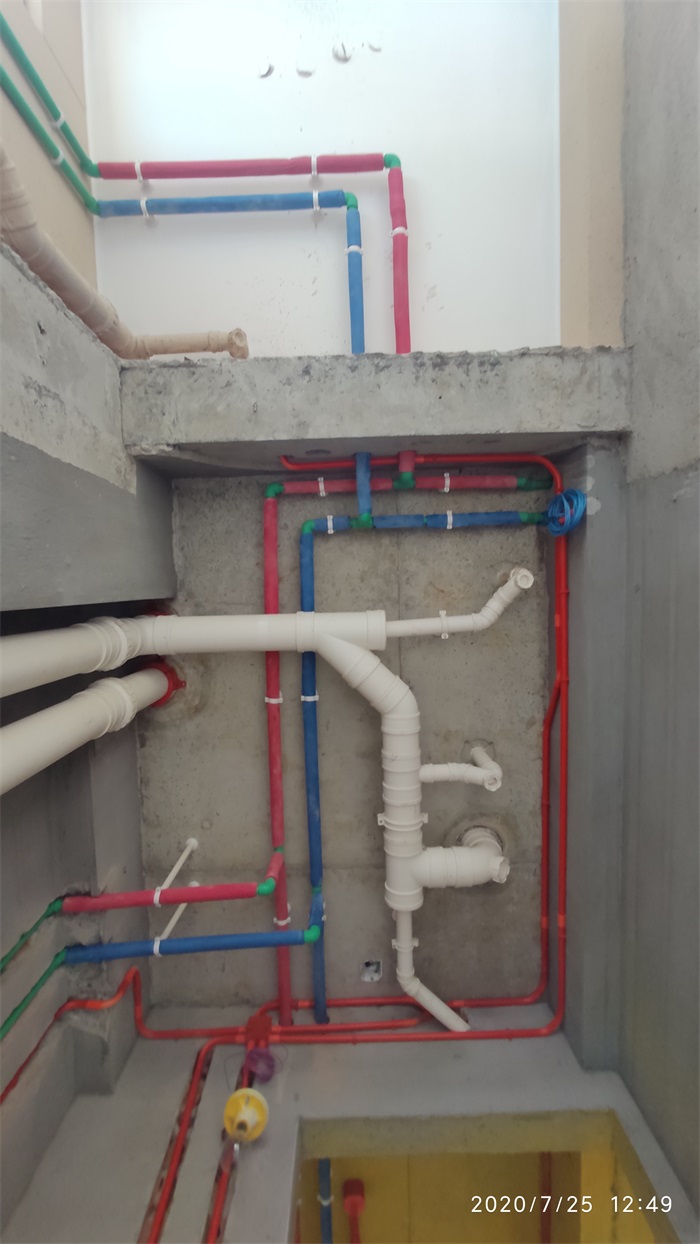

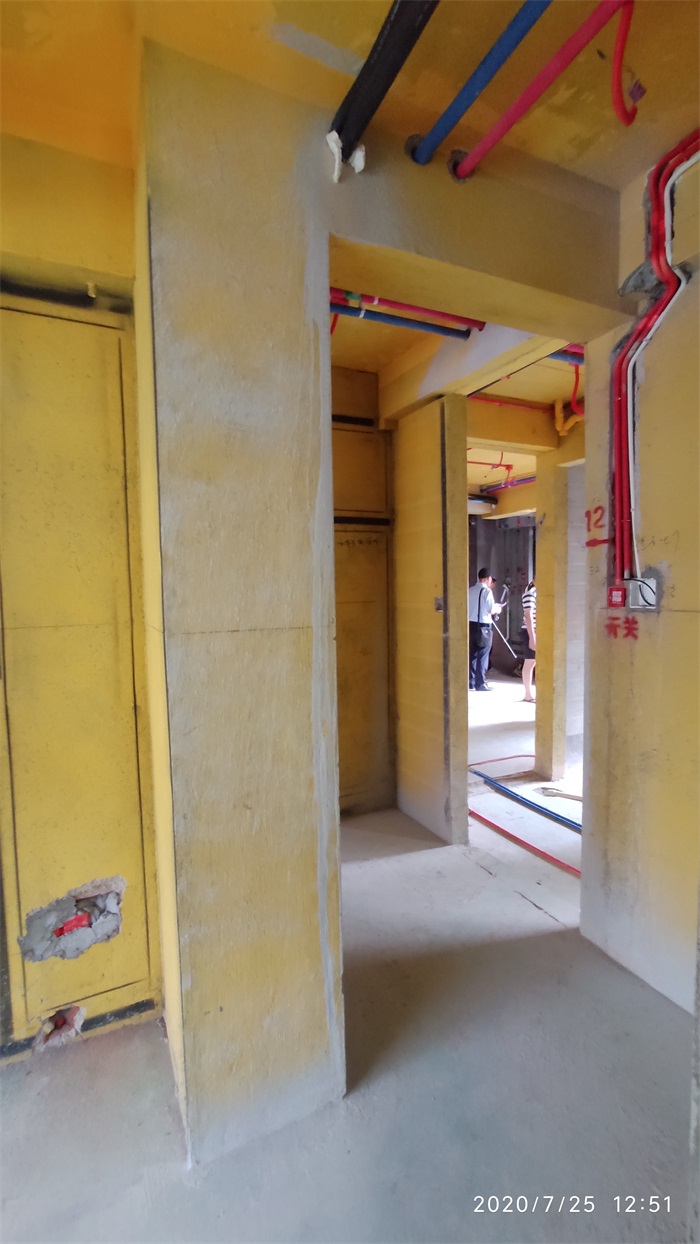

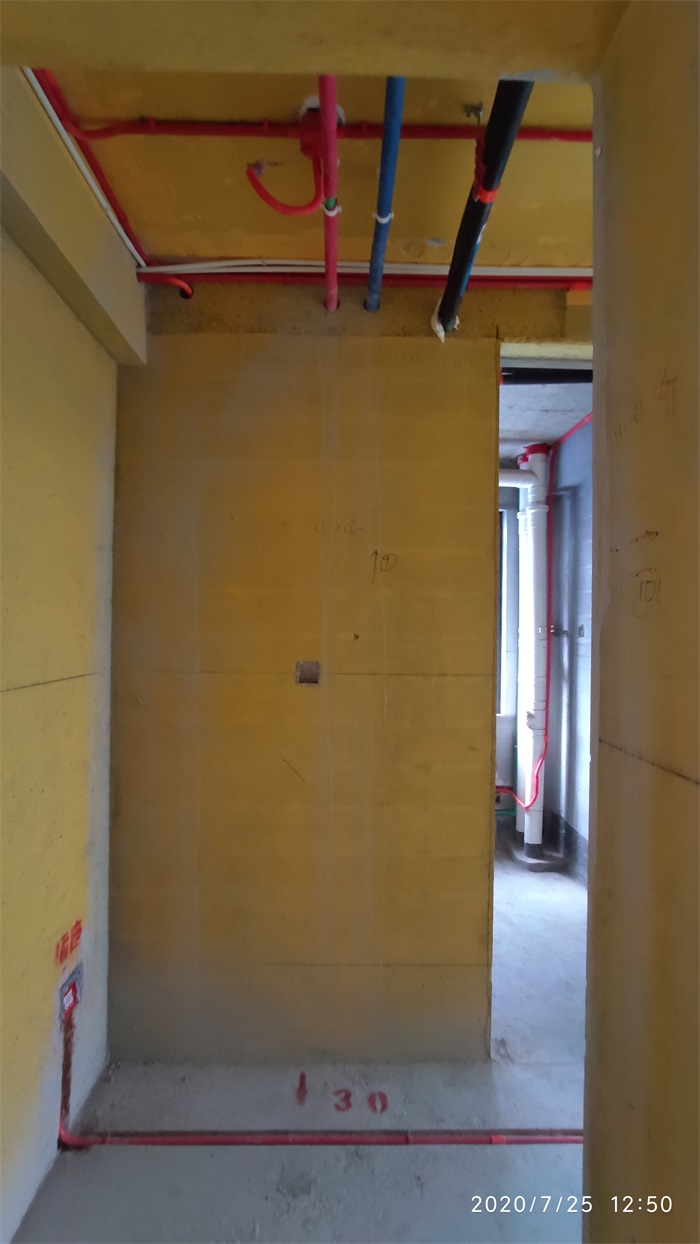

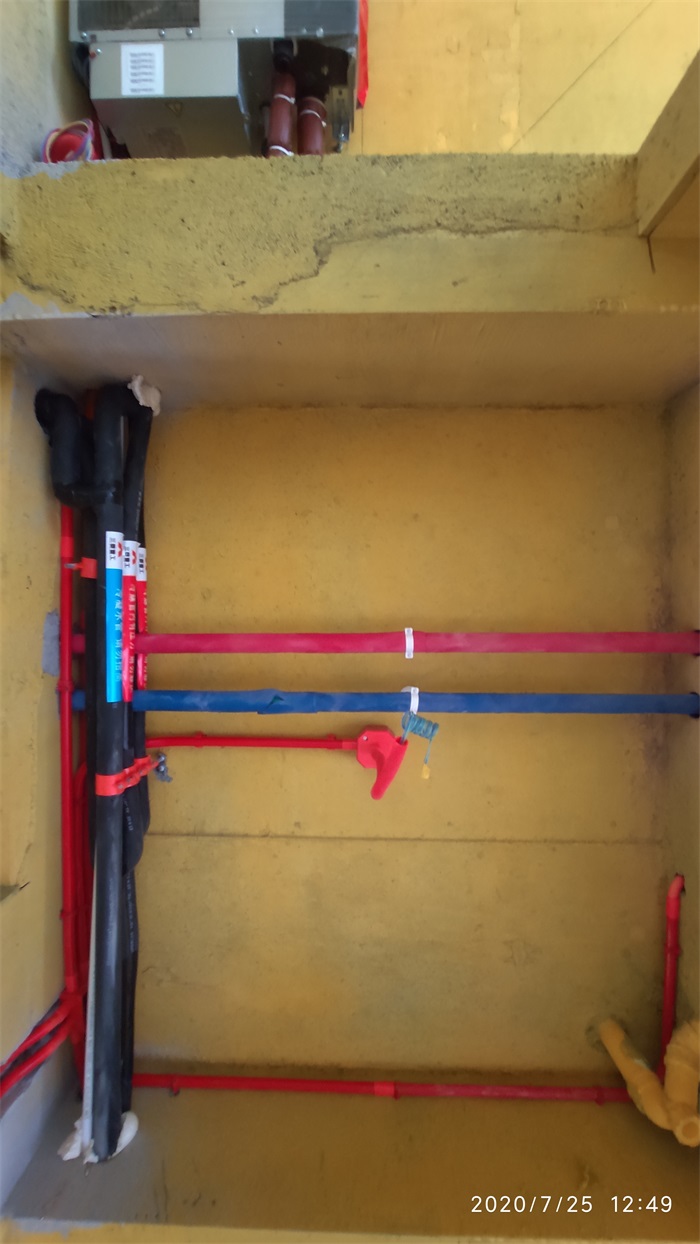

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-8-23 17:00:33

水管弯头外露不需要包保温棉

发表于 2020-8-23 17:01:38

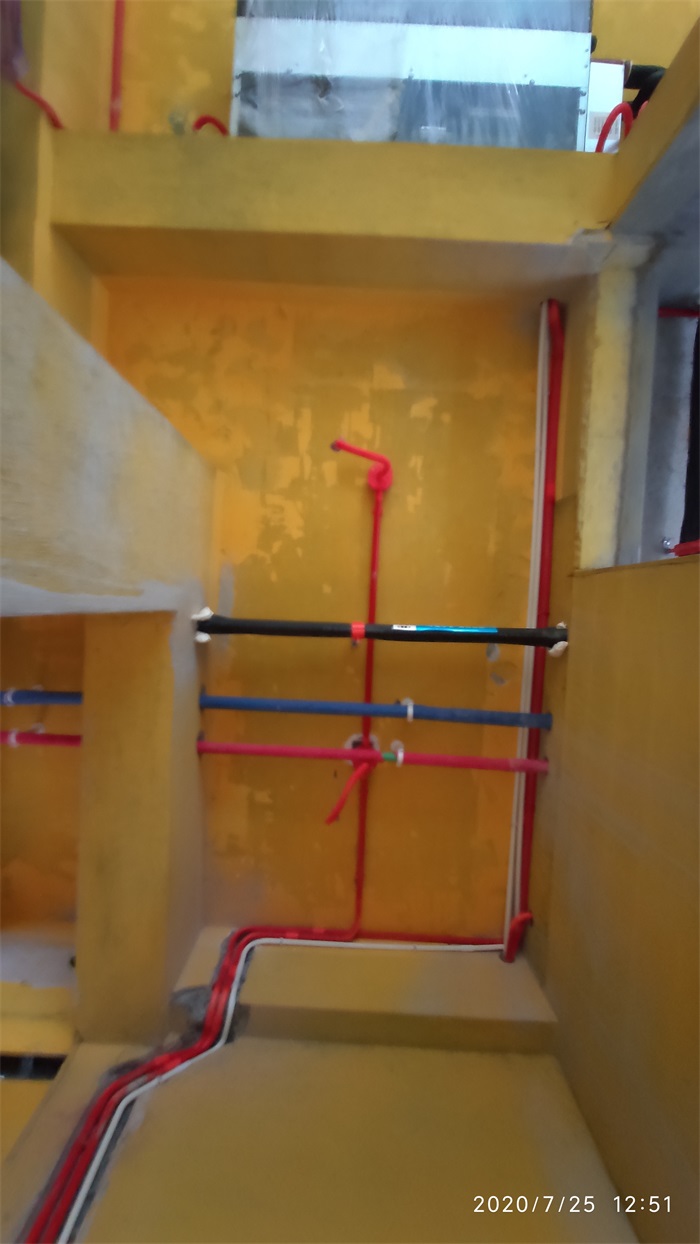

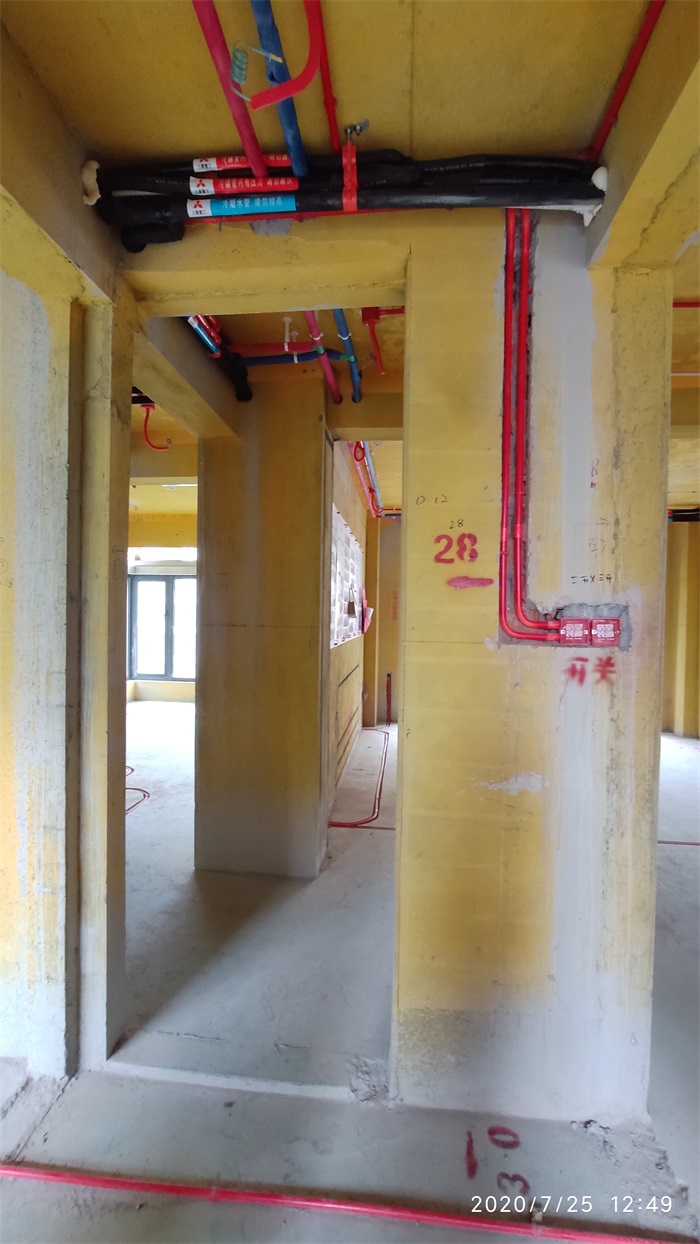

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-8-23 17:02:18

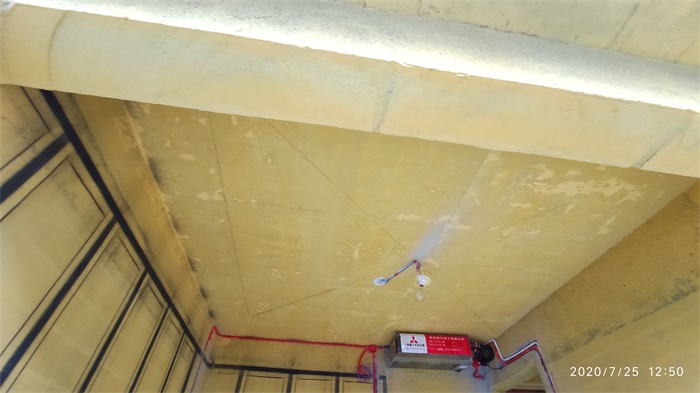

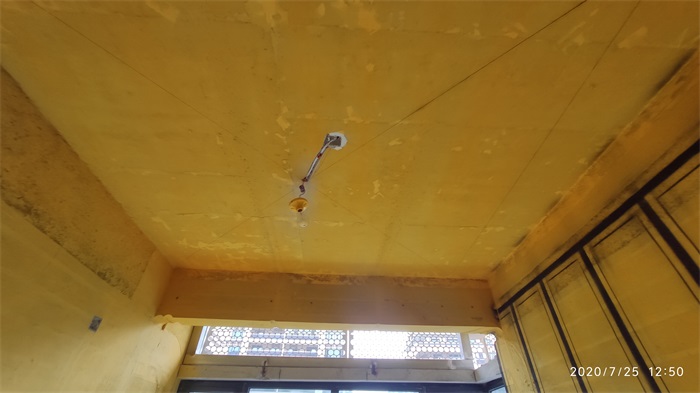

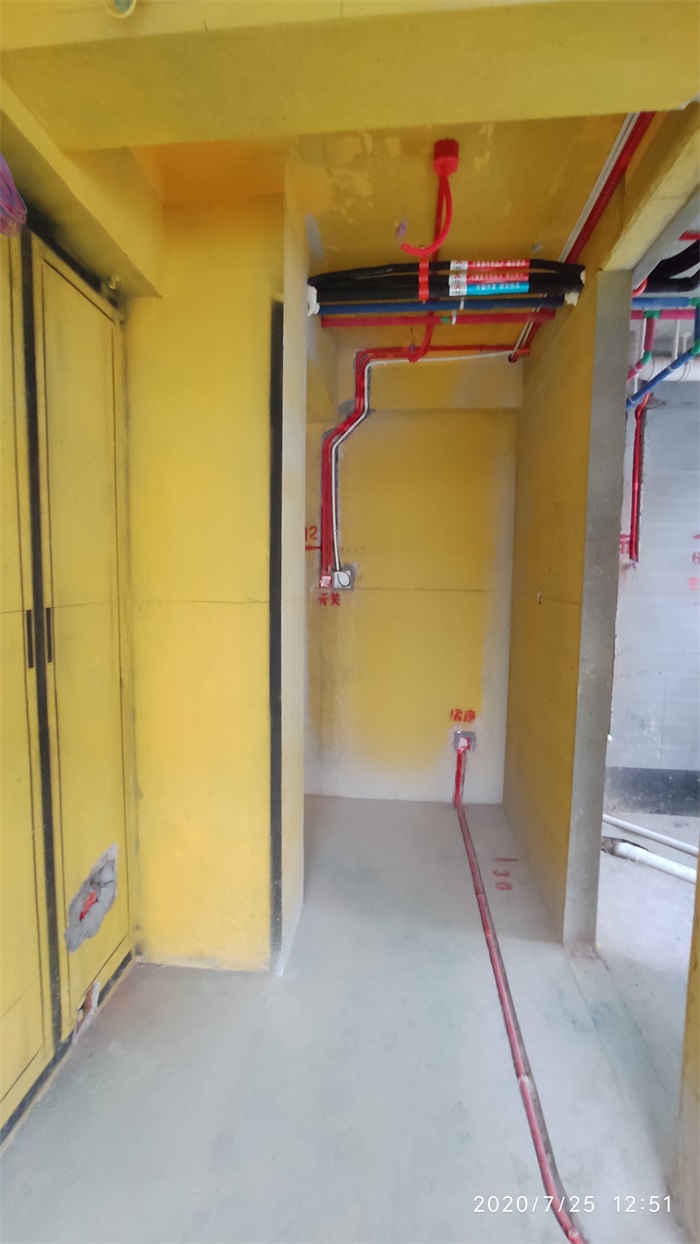

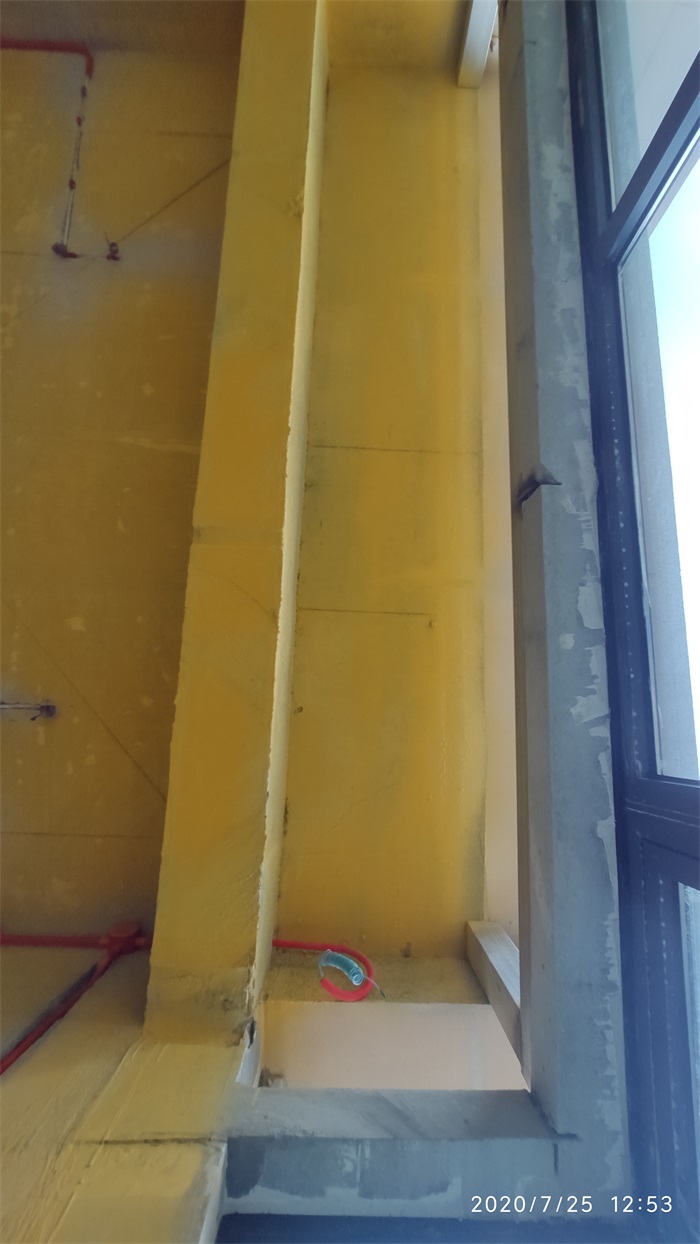

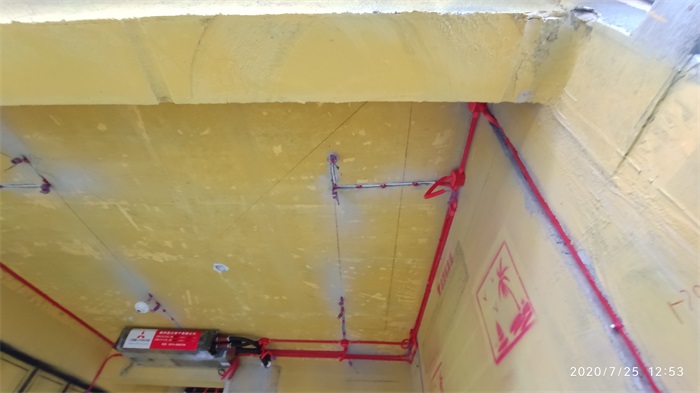

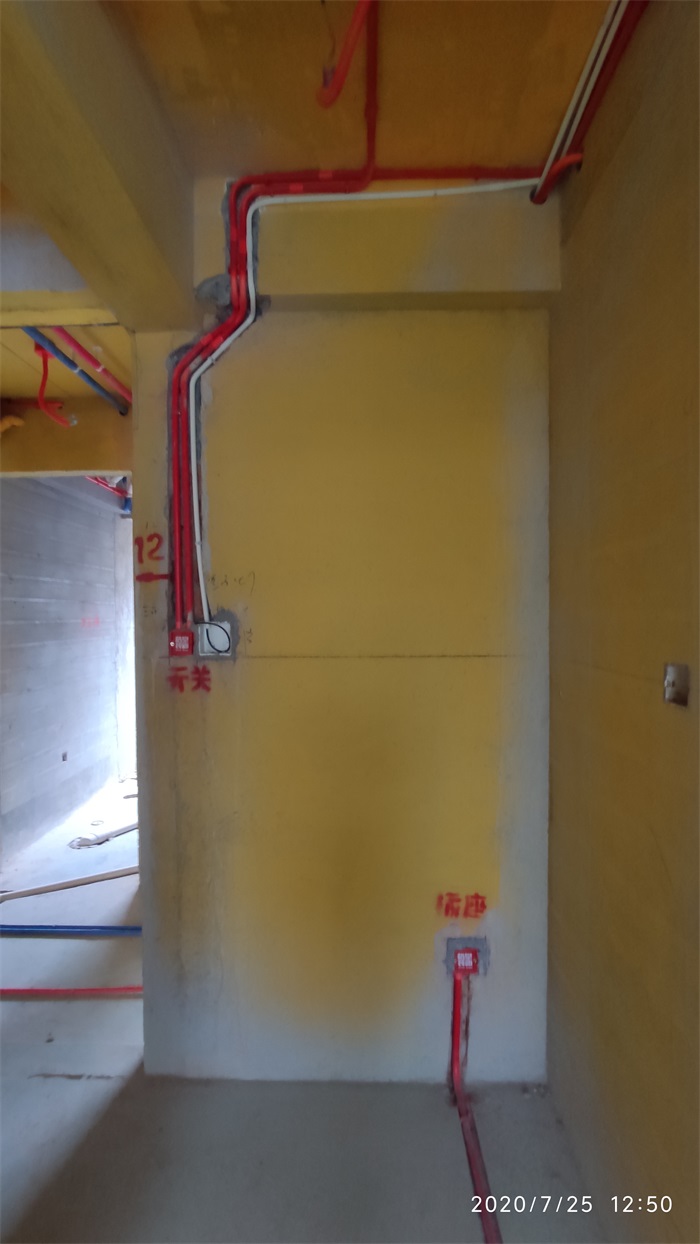

顶部线路用黄腊管保护到位

发表于 2020-8-23 17:03:32

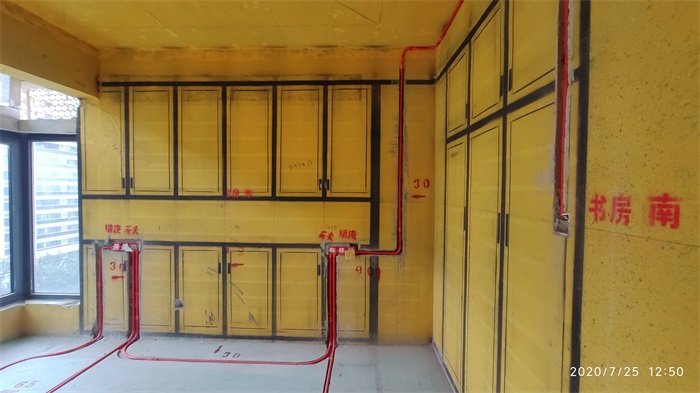

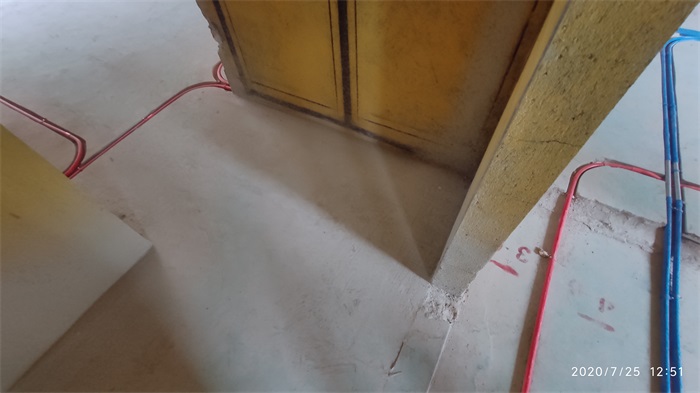

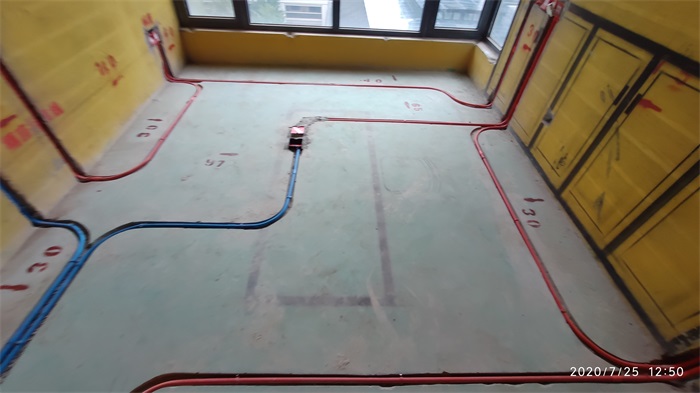

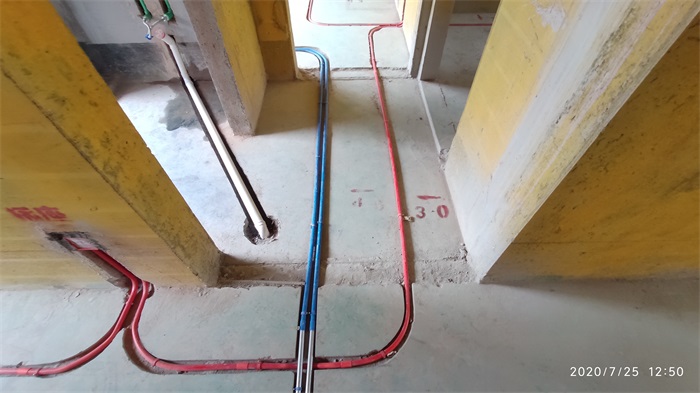

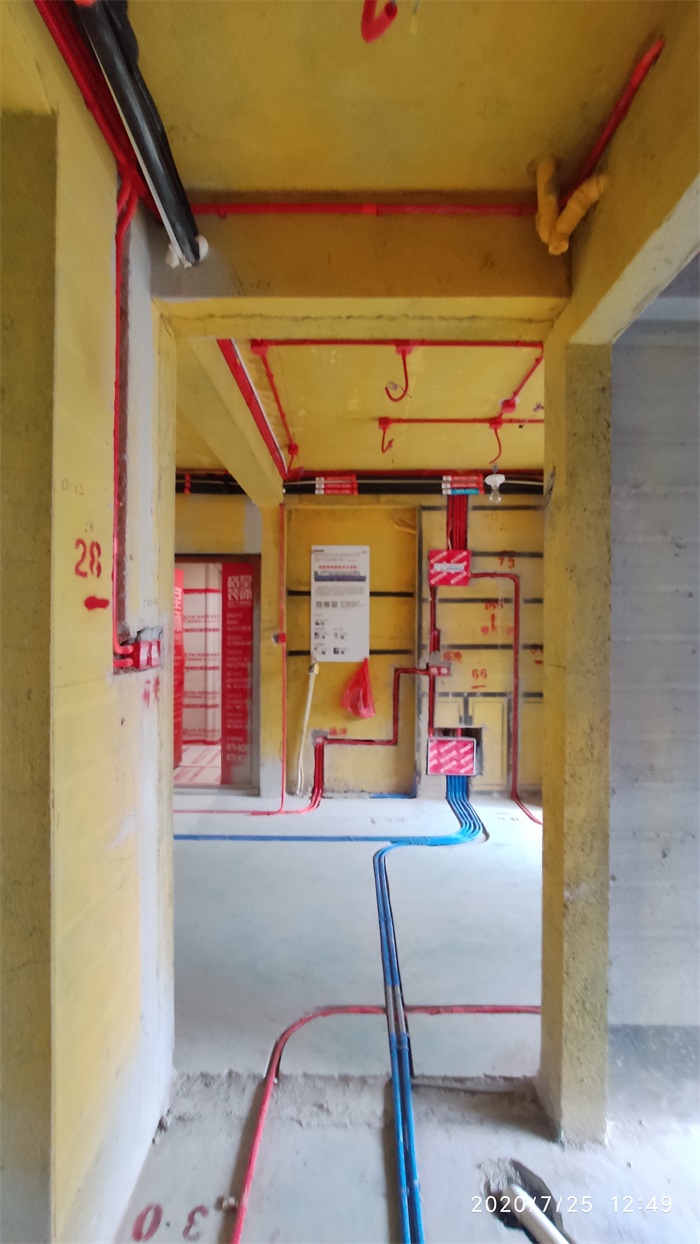

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-8-23 17:04:46

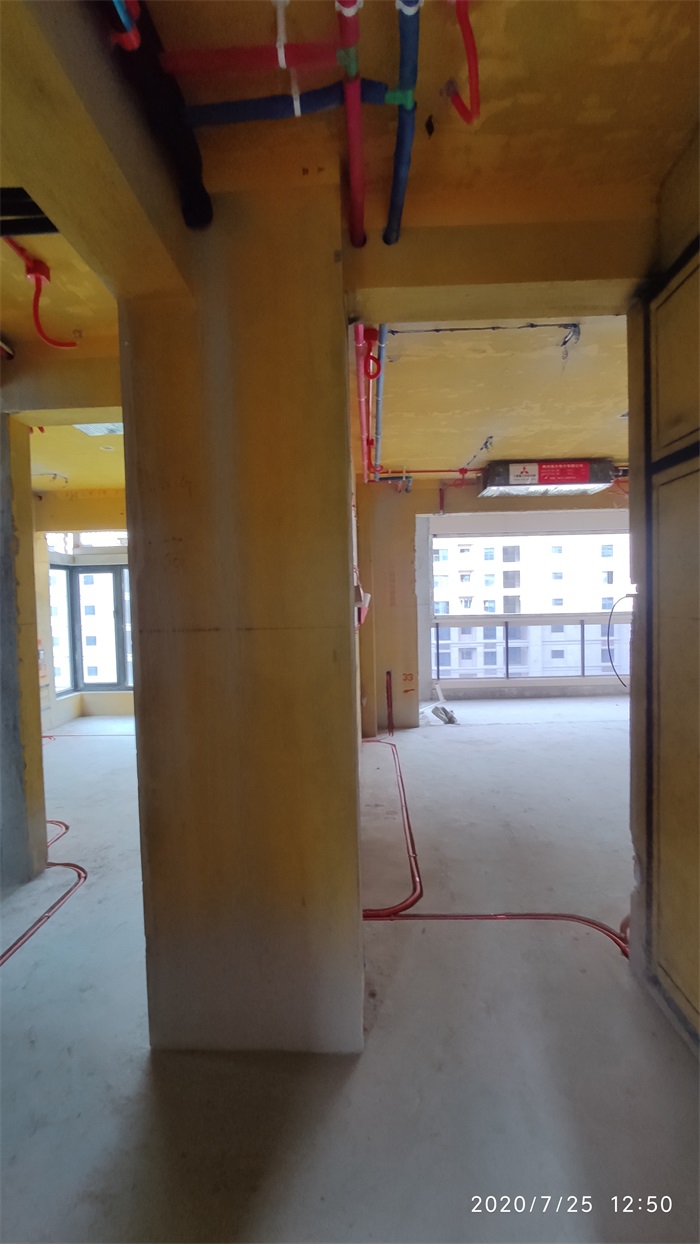

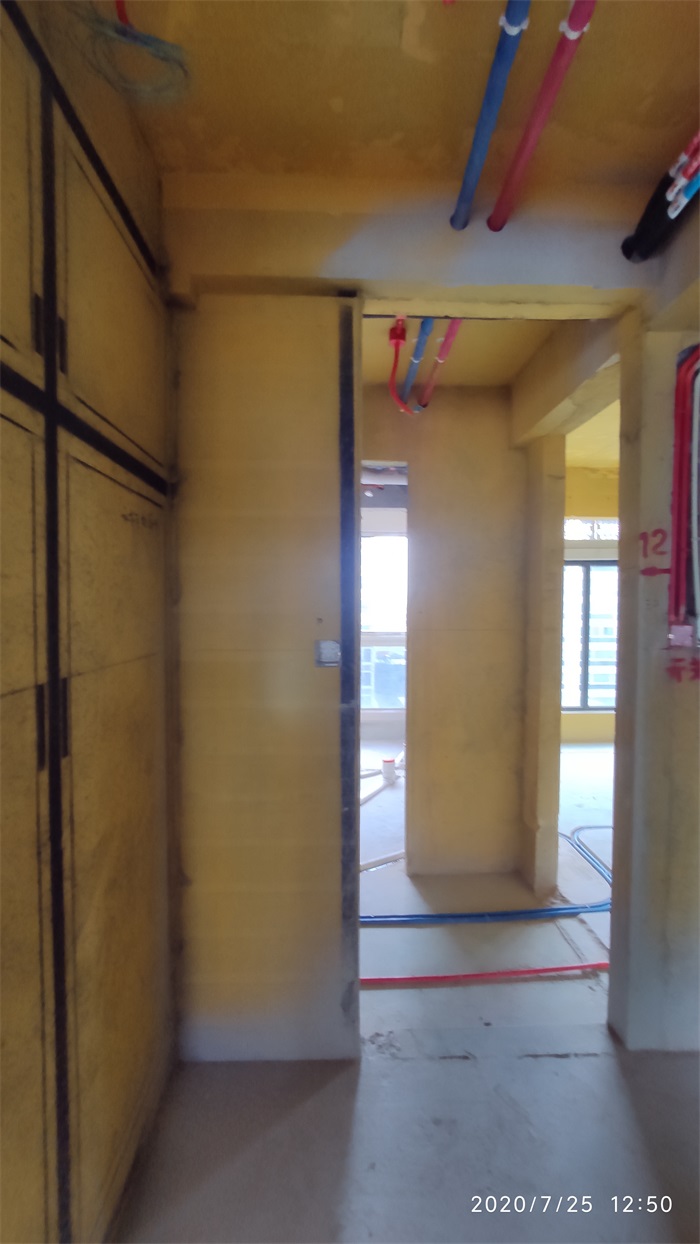

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色

发表于 2020-8-23 17:07:28

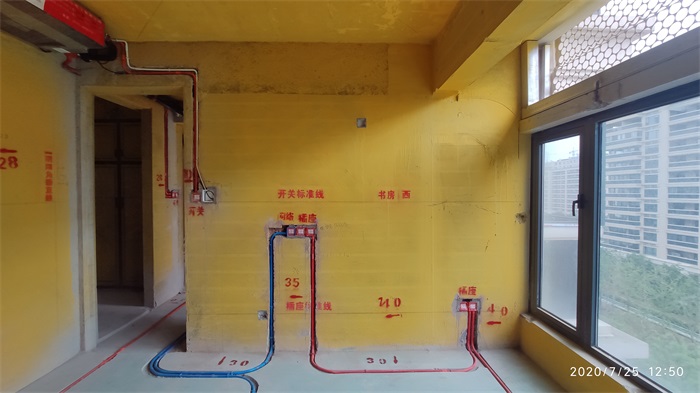

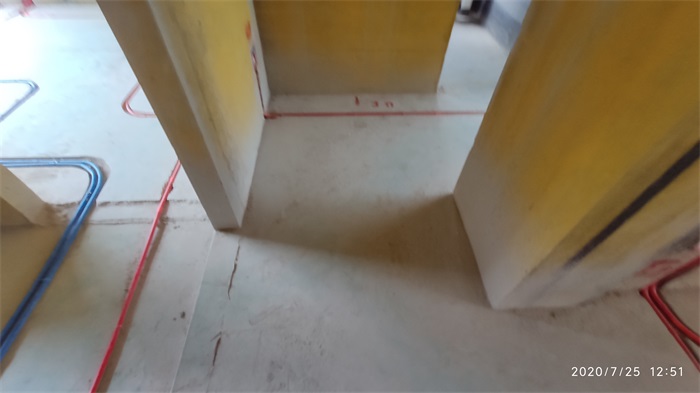

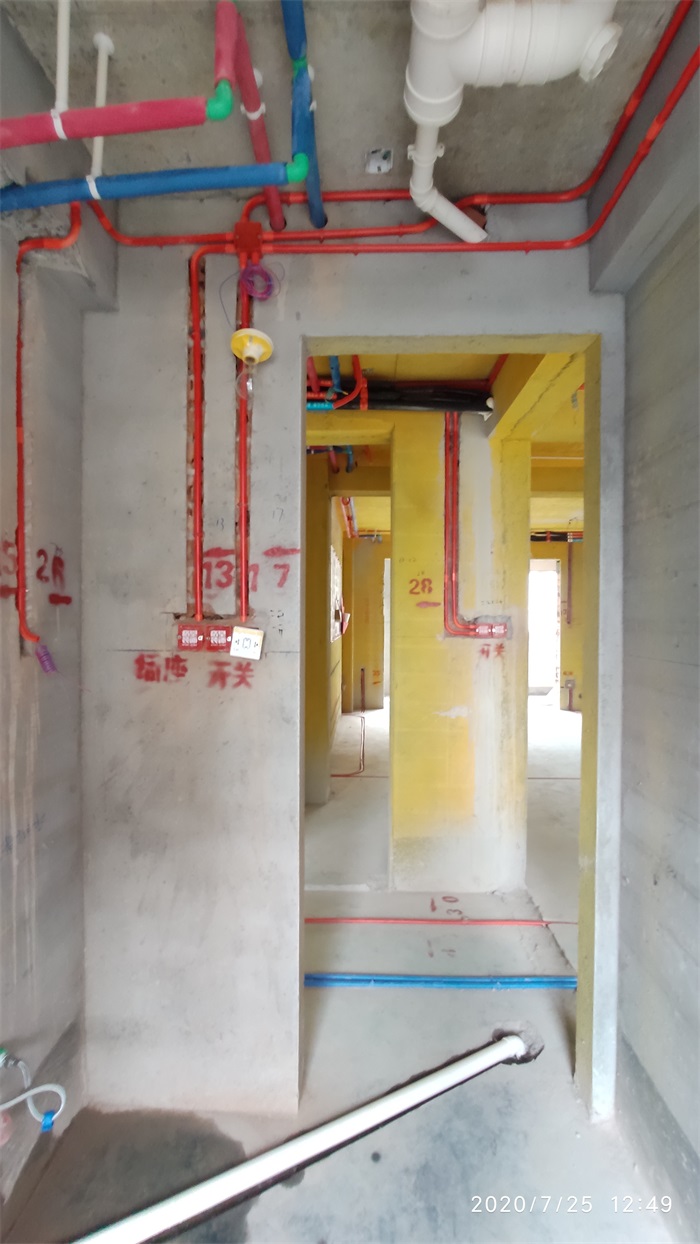

红色线管代表强电

发表于 2020-8-23 17:08:11

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-8-23 17:09:23

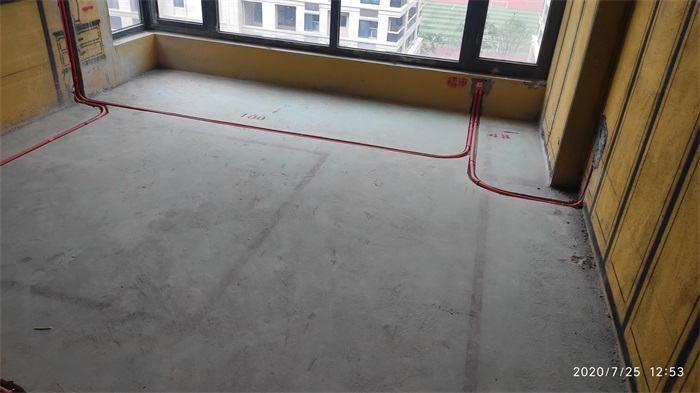

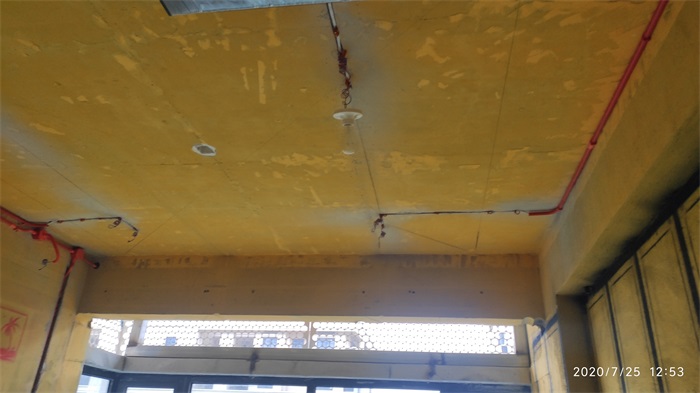

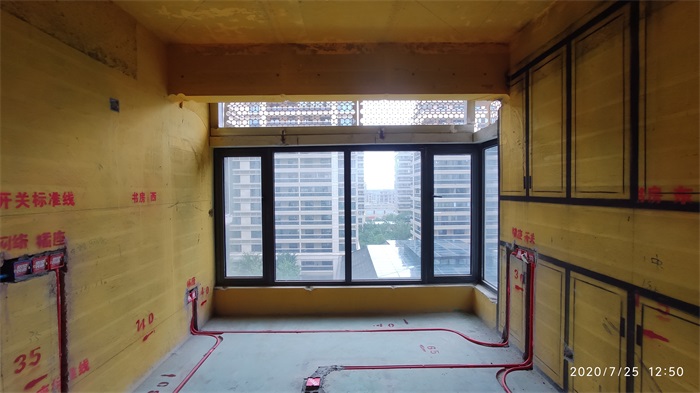

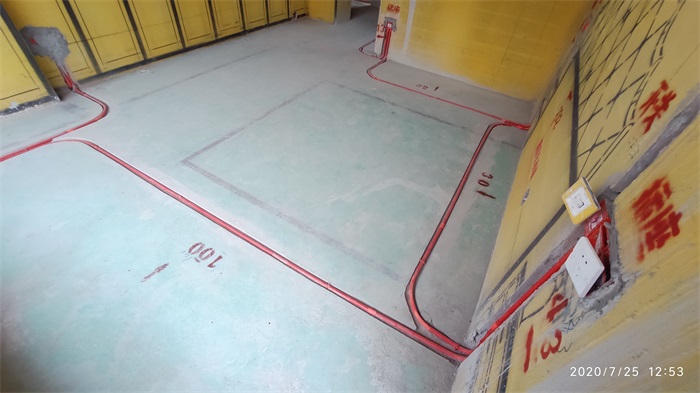

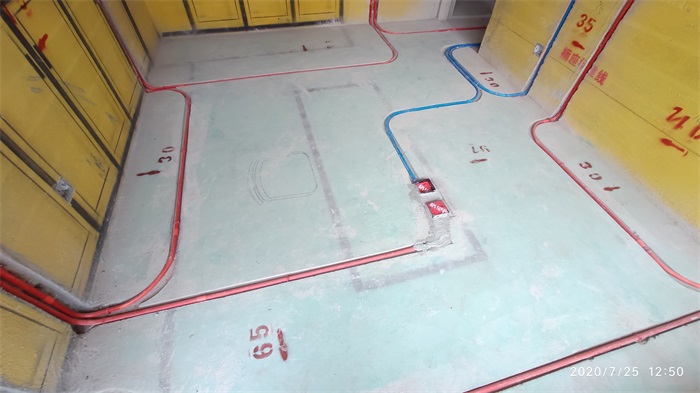

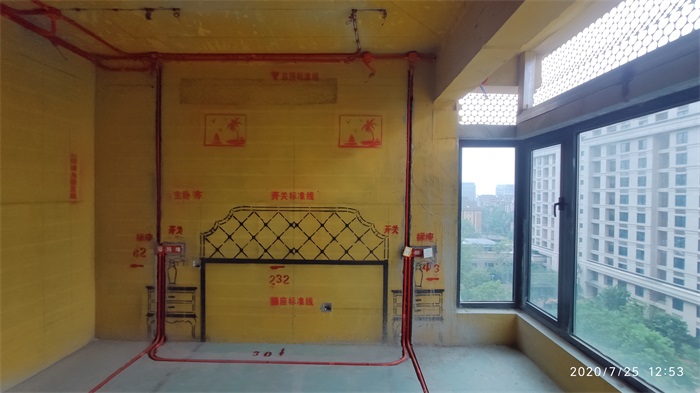

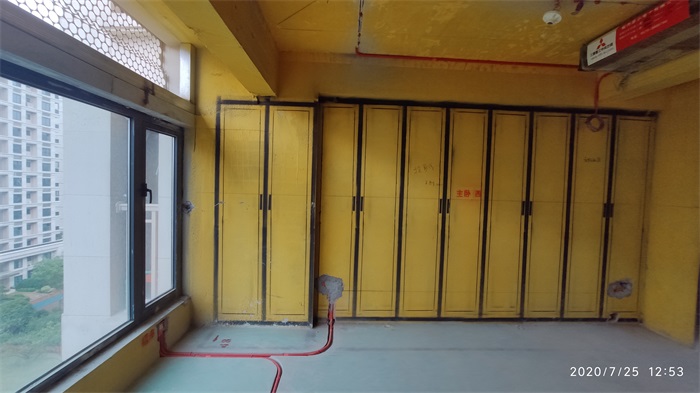

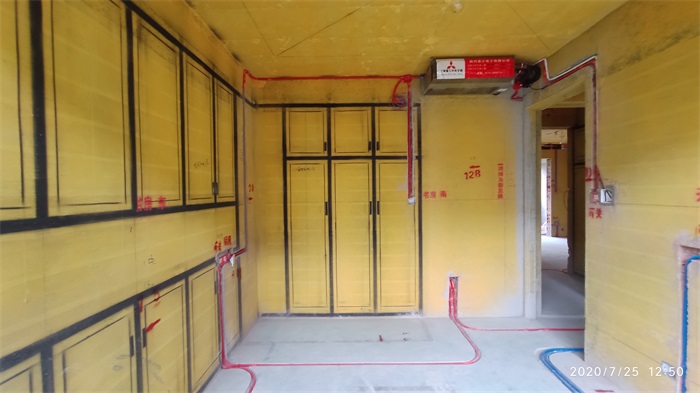

卧室线路布置

发表于 2020-8-23 17:12:10

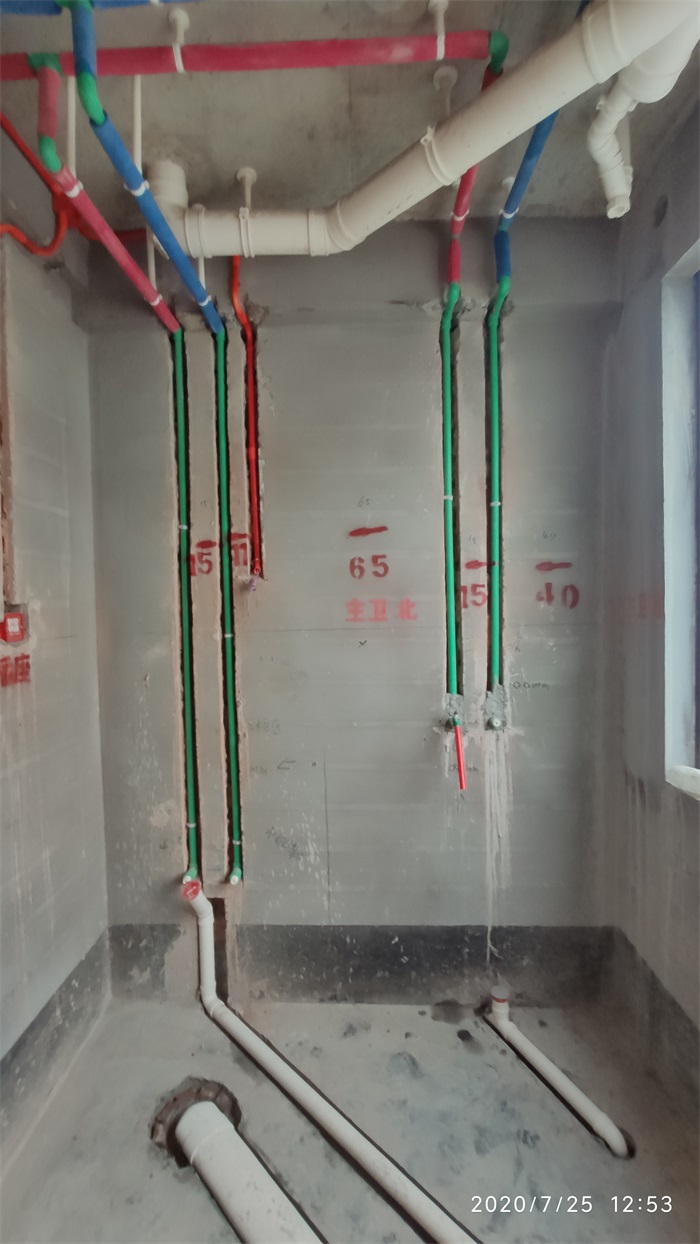

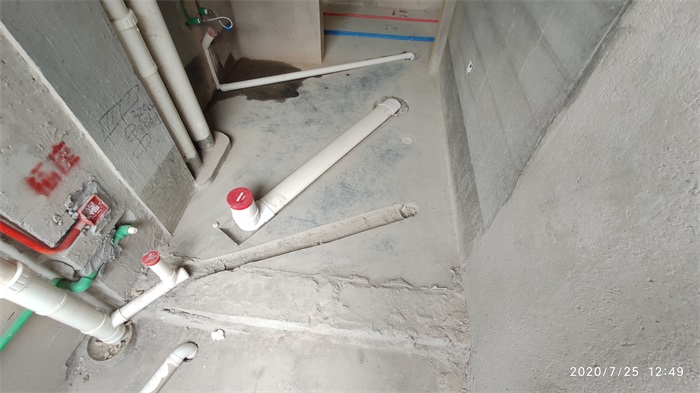

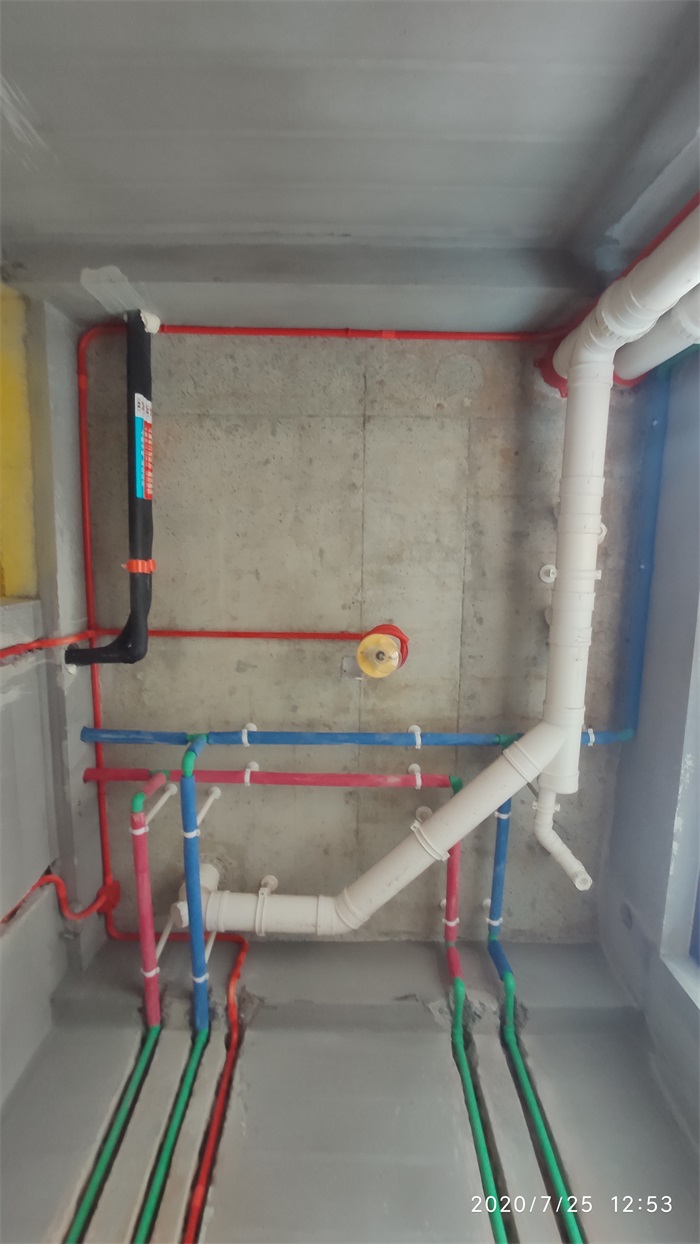

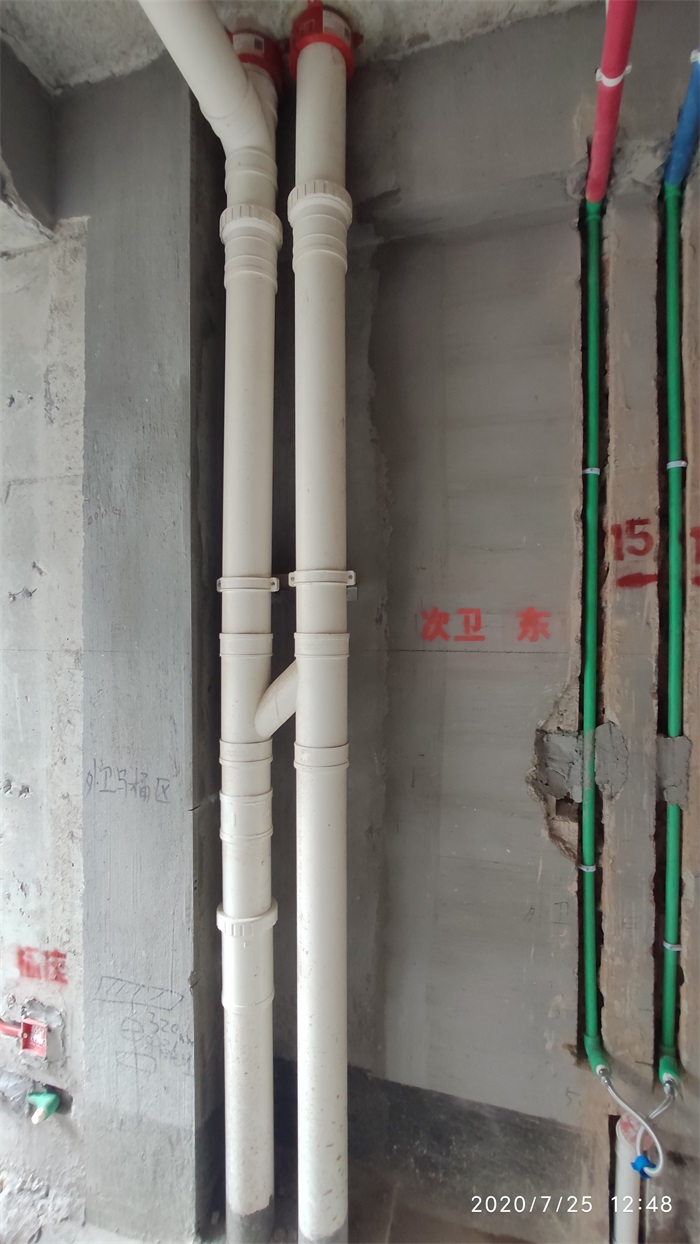

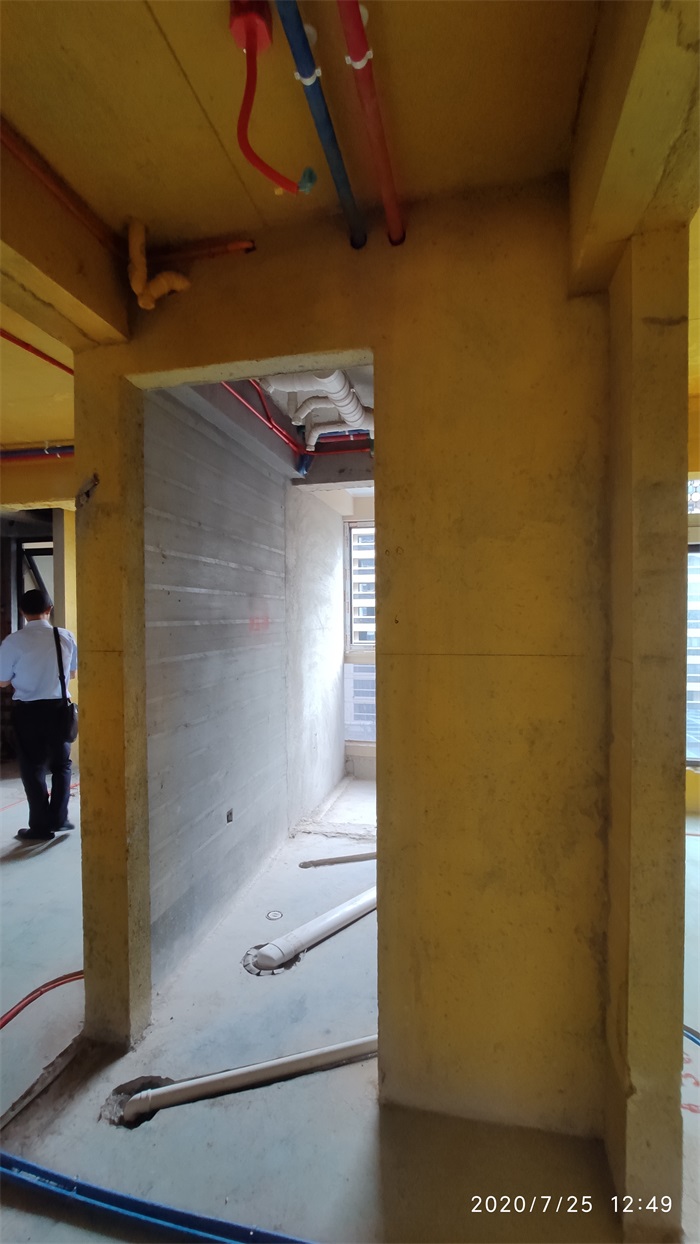

卫生间水管线路布置
