牡丹园7-2-150#177㎡新中式—-都市东方韵

发表于 2020-3-17 15:04:25

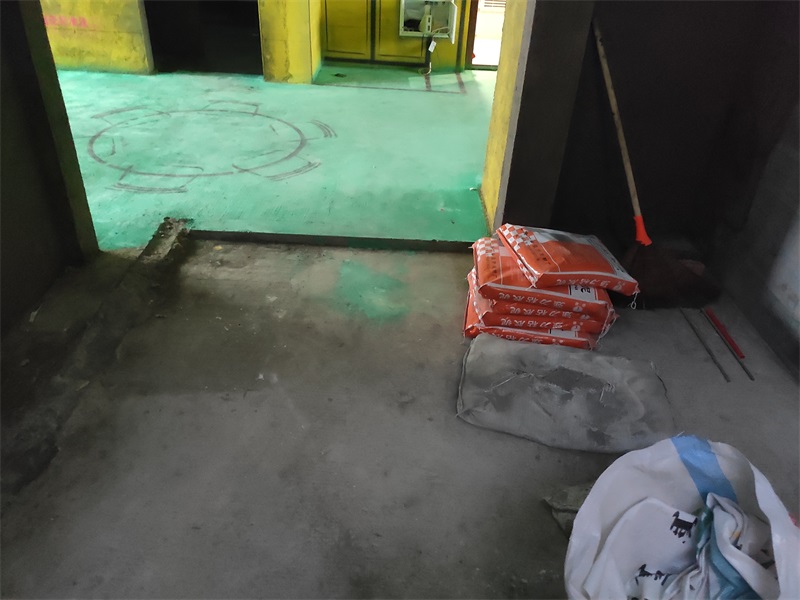

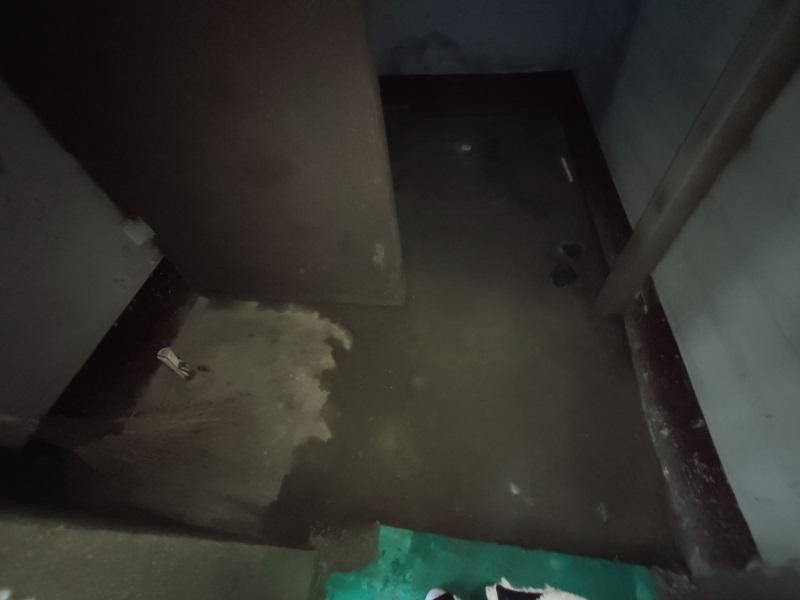

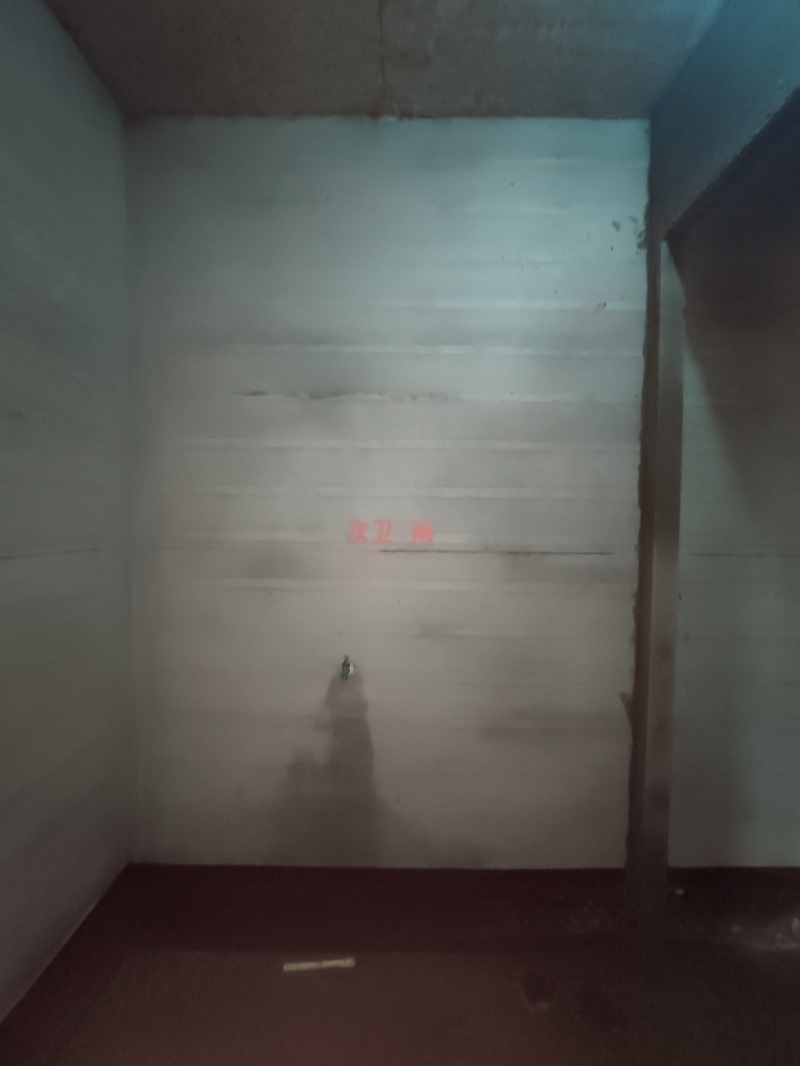

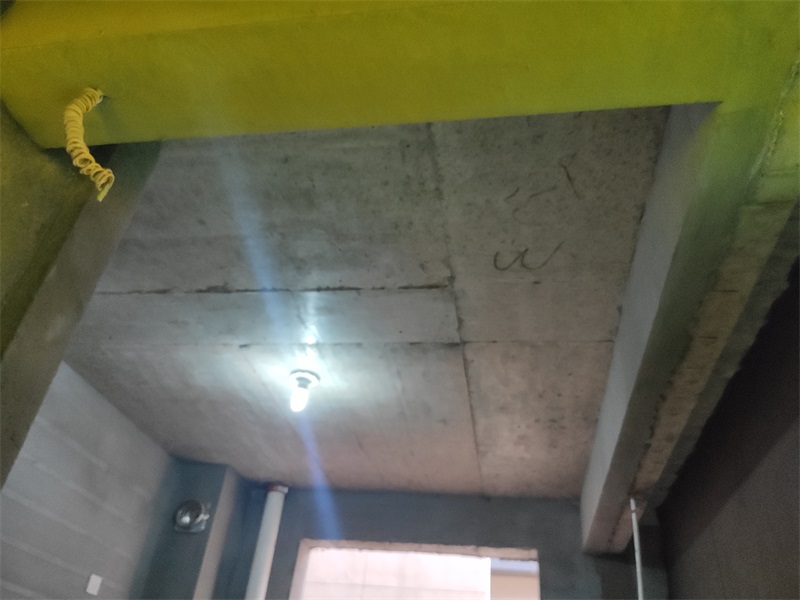

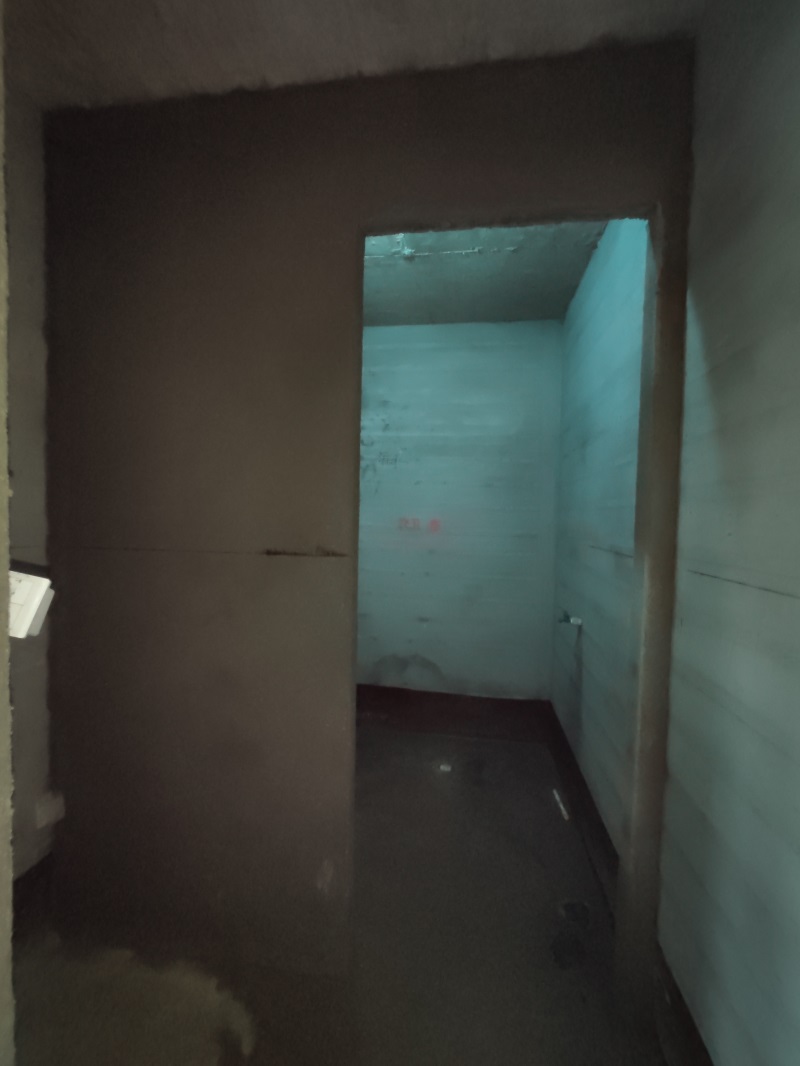

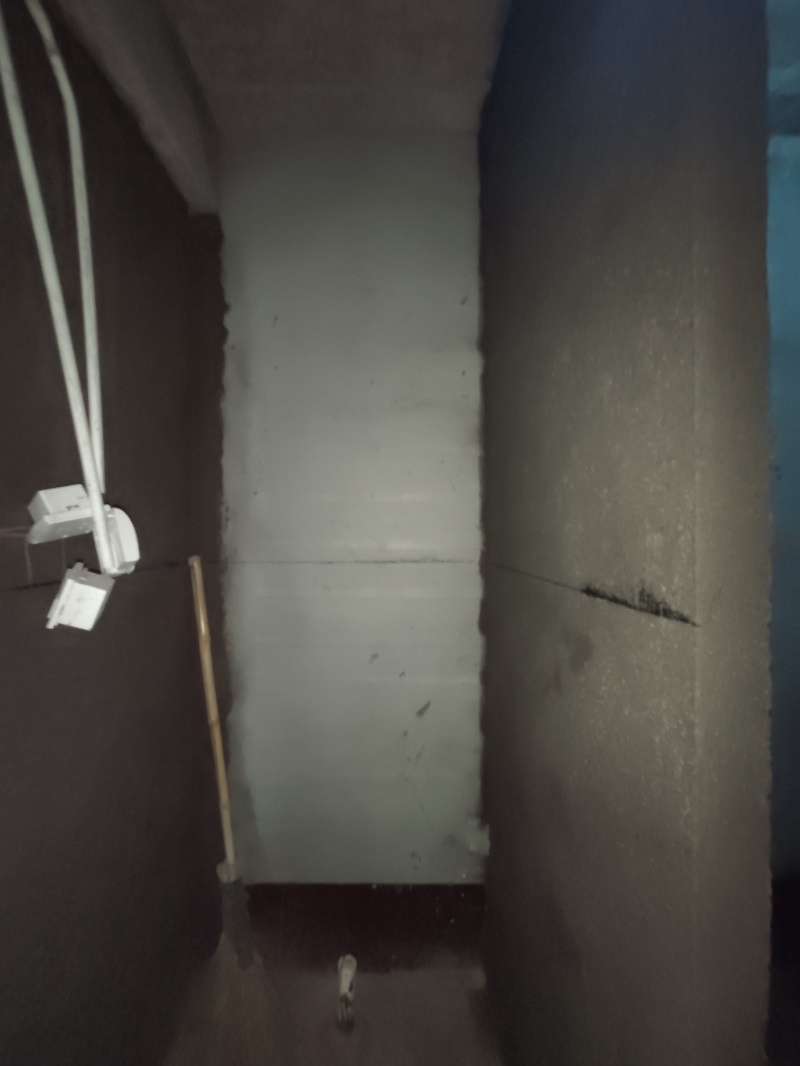

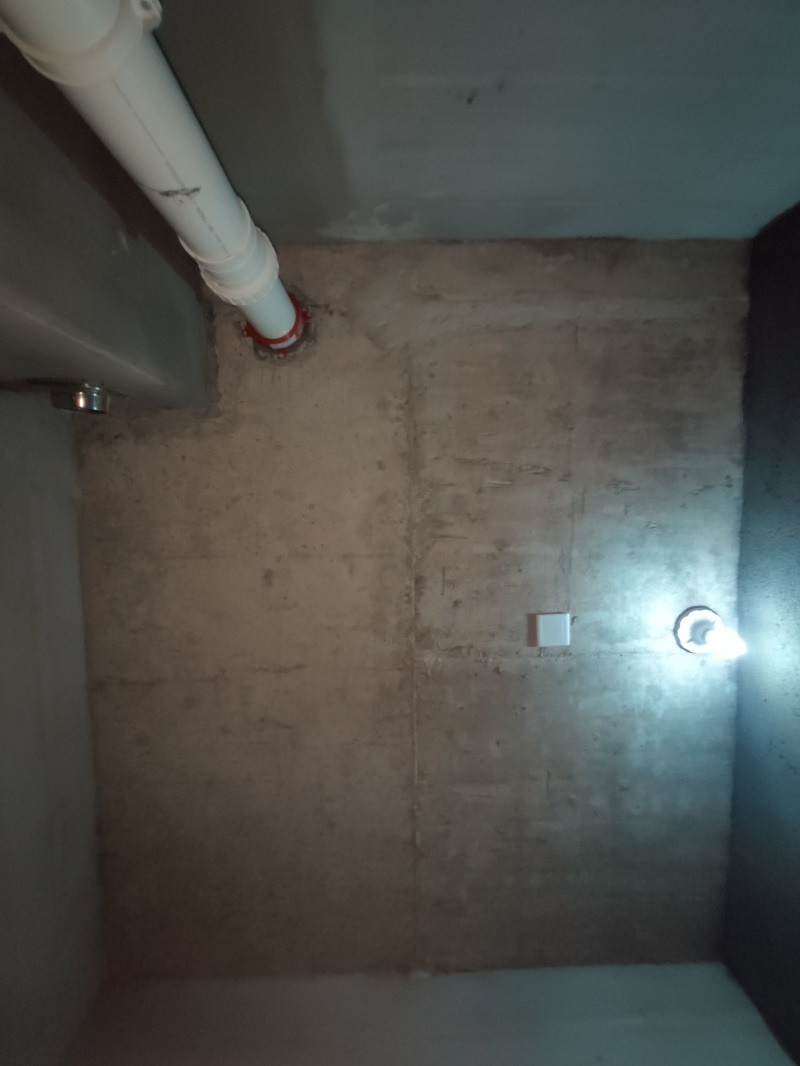

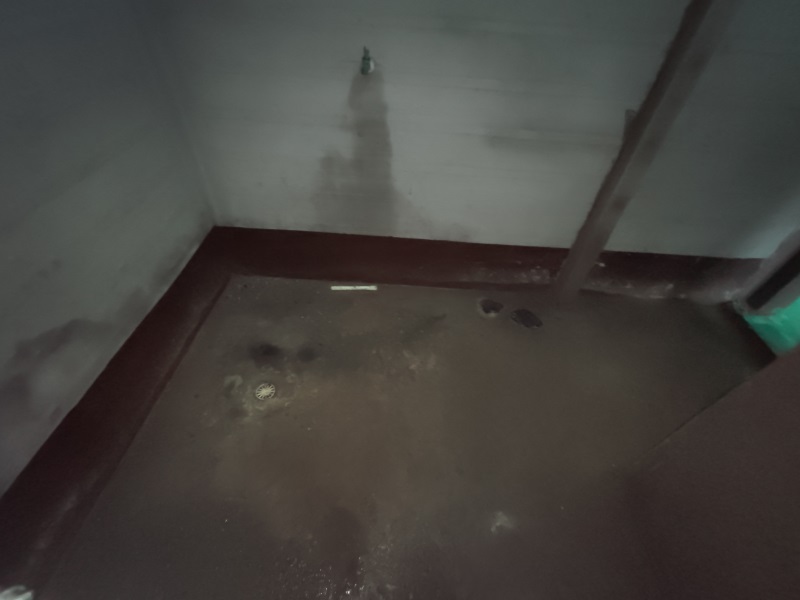

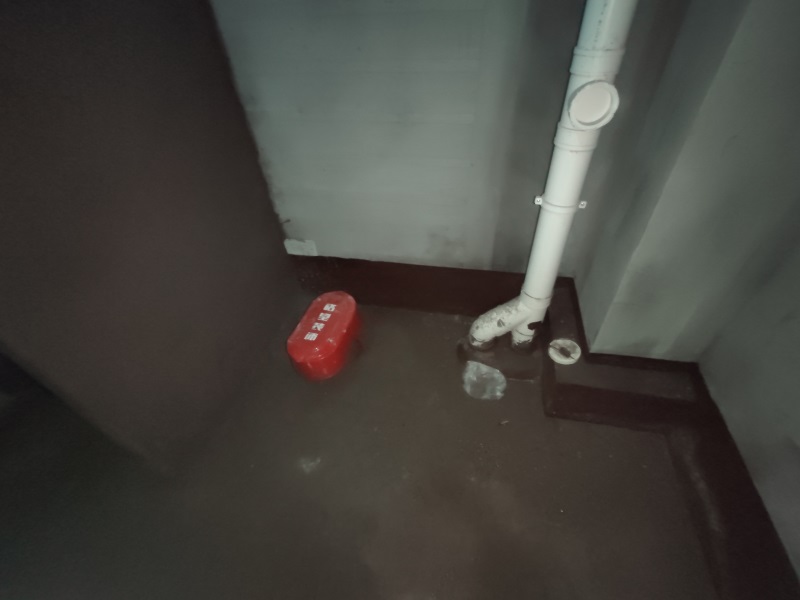

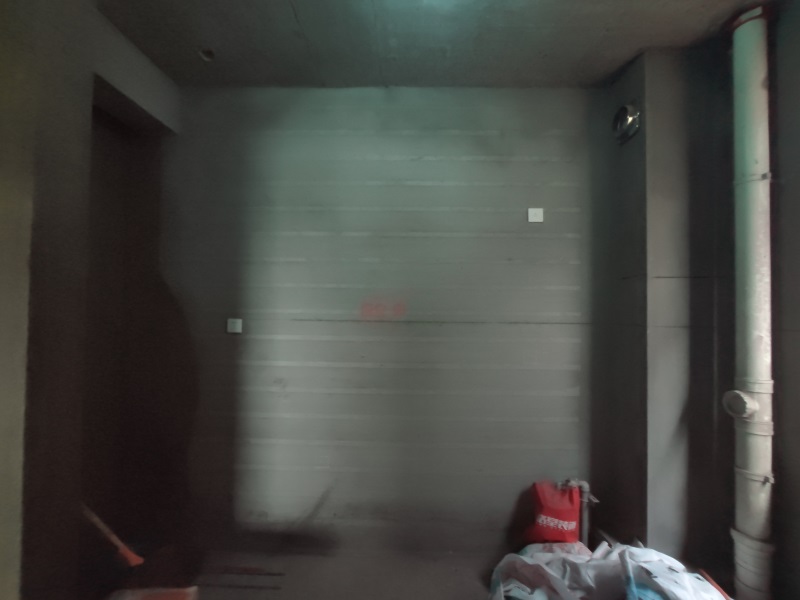

卫生间

发表于 2020-3-17 15:05:08

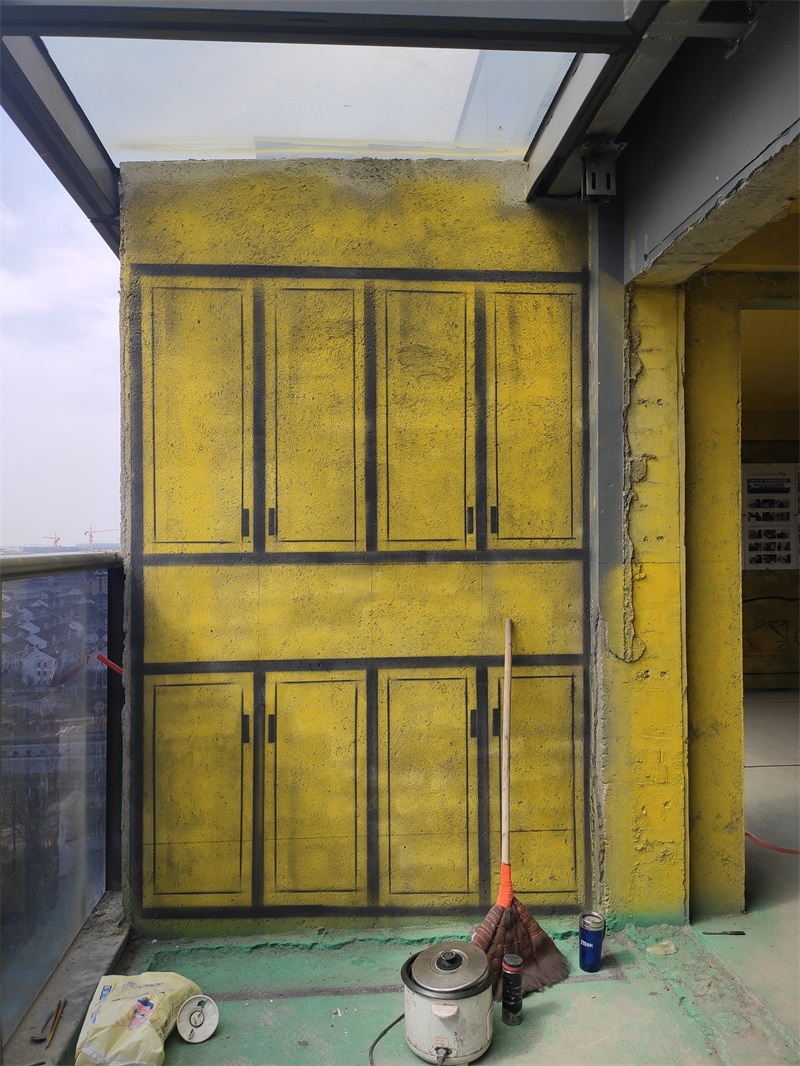

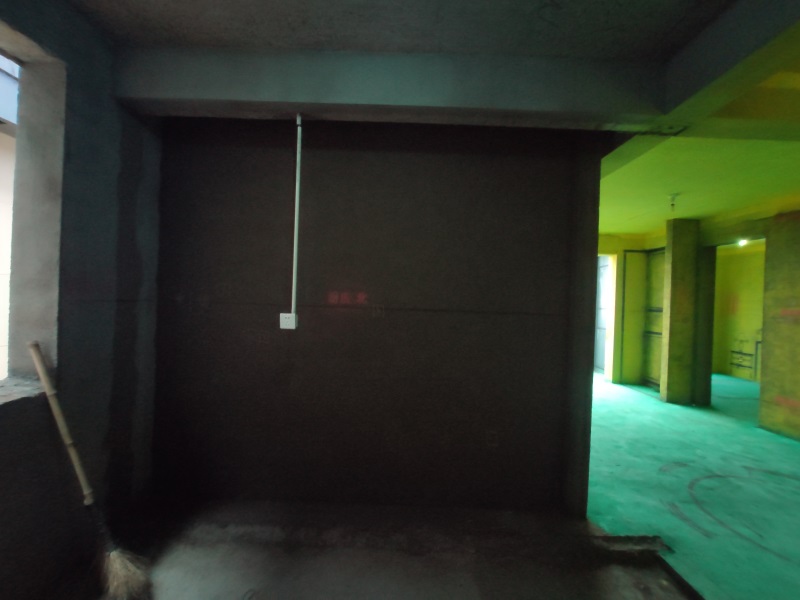

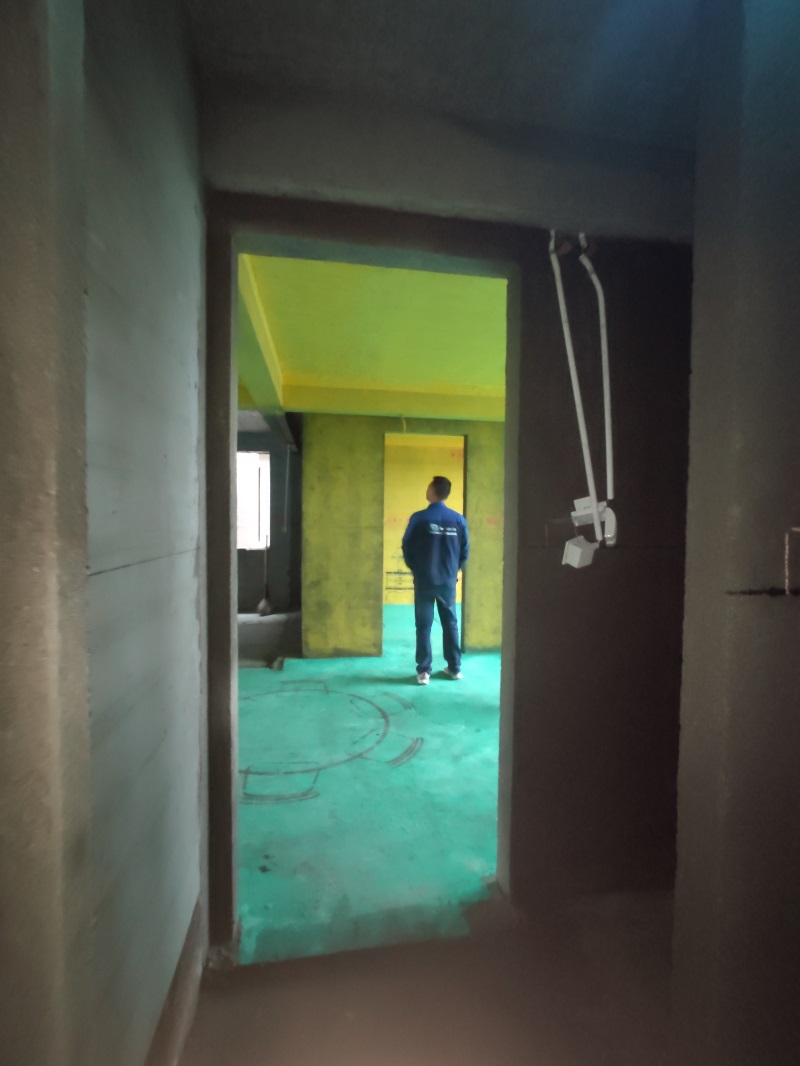

放样基本结束，后期安排水电开槽

发表于 2020-3-17 15:05:39

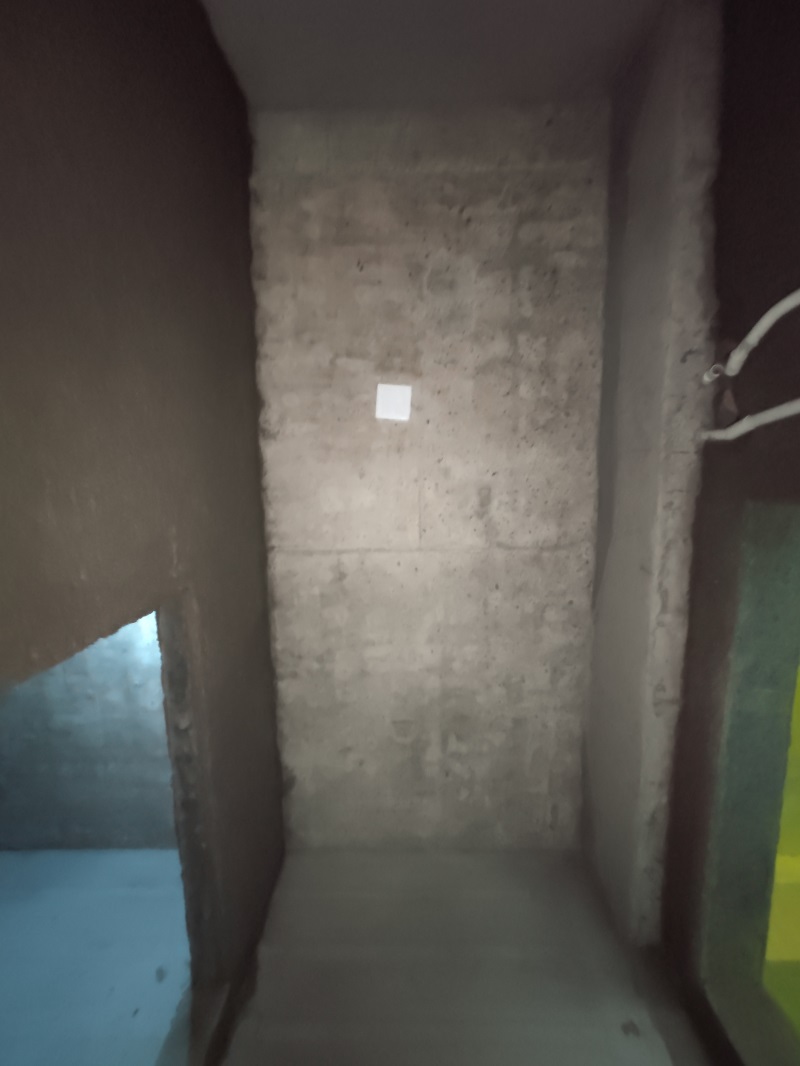

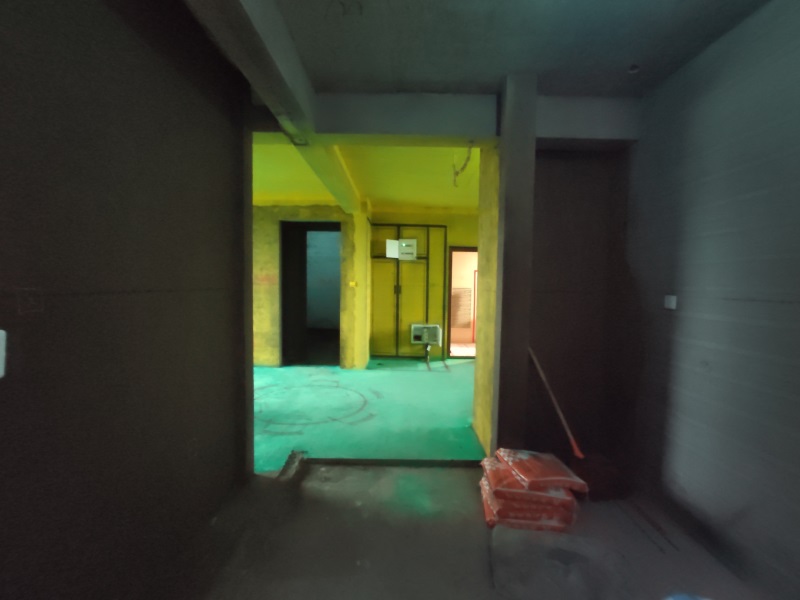

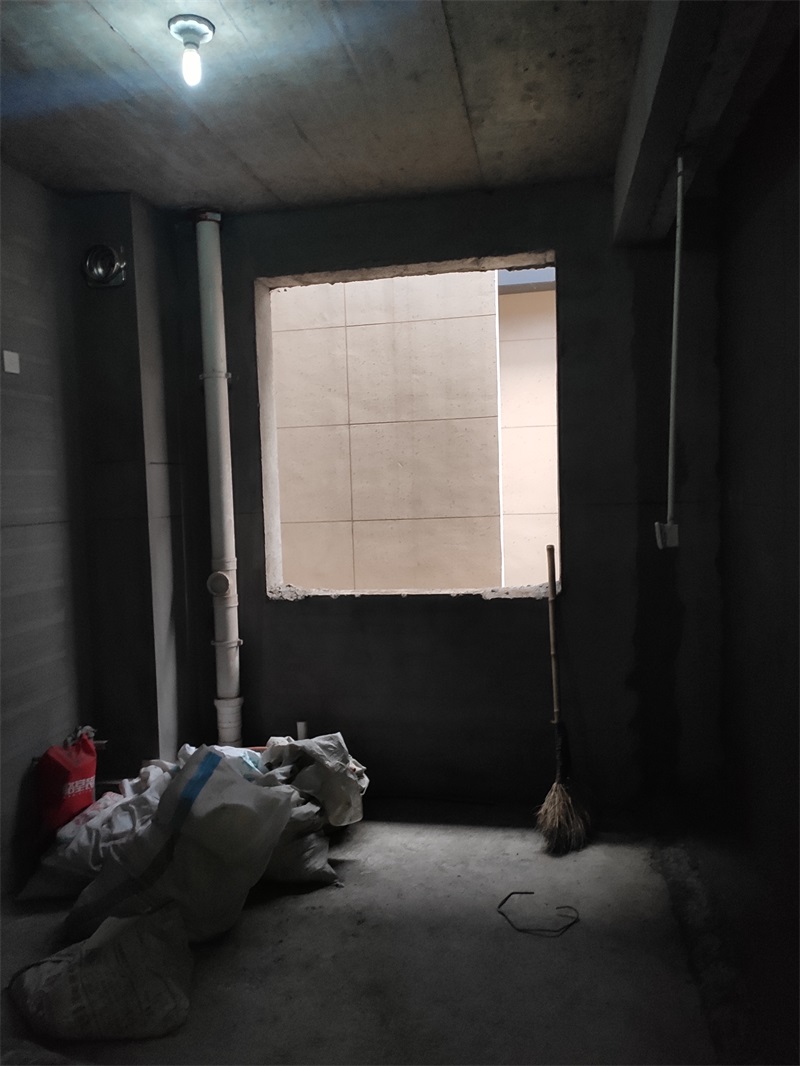

厨房

发表于 2020-3-17 15:06:10

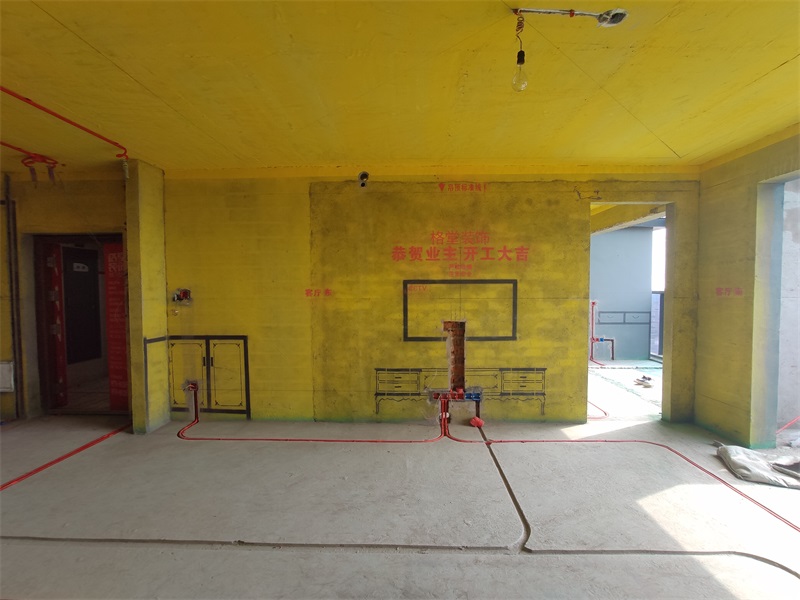

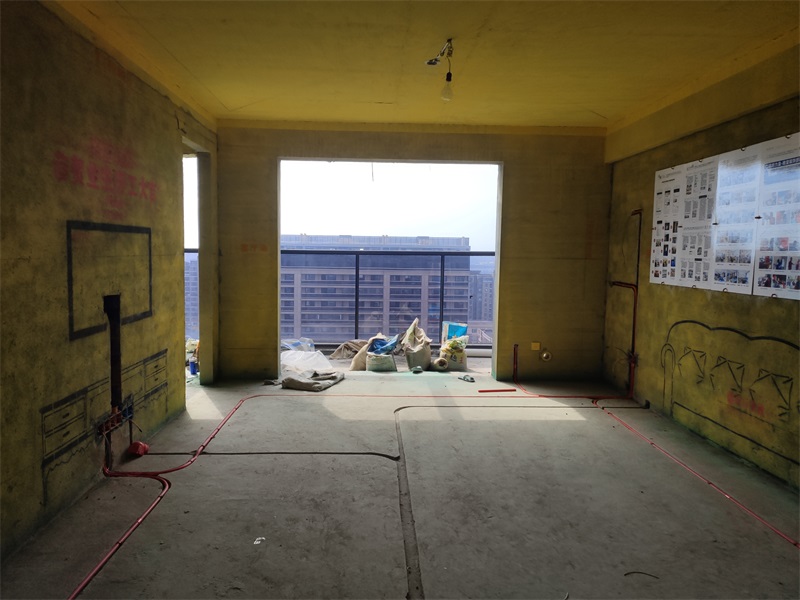

水电放样

发表于 2020-3-21 12:30:43

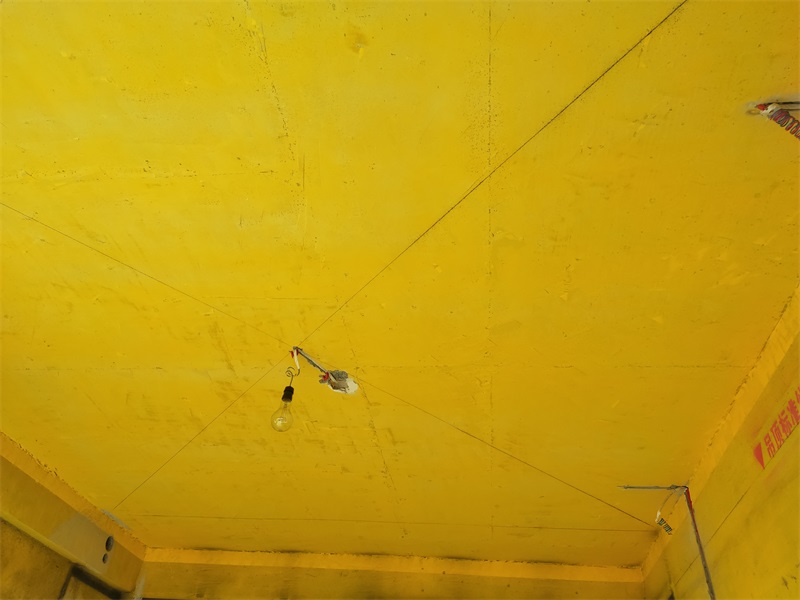

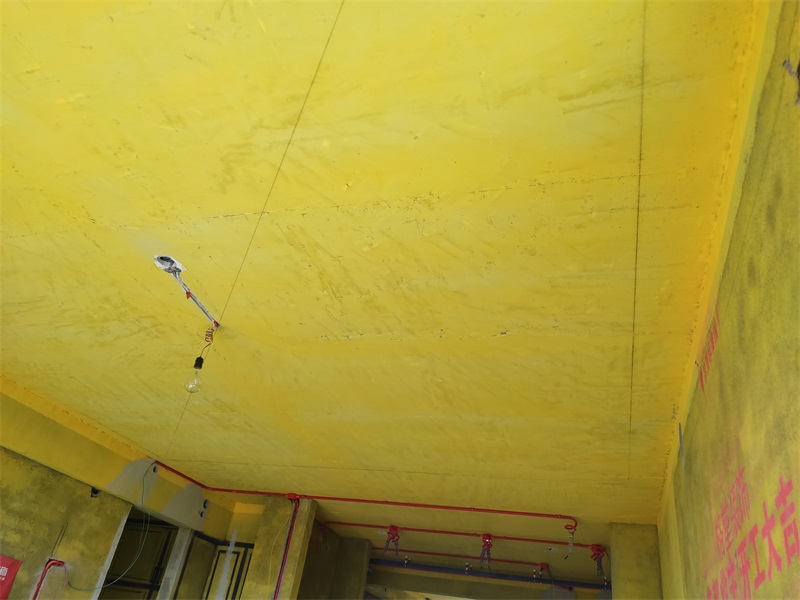

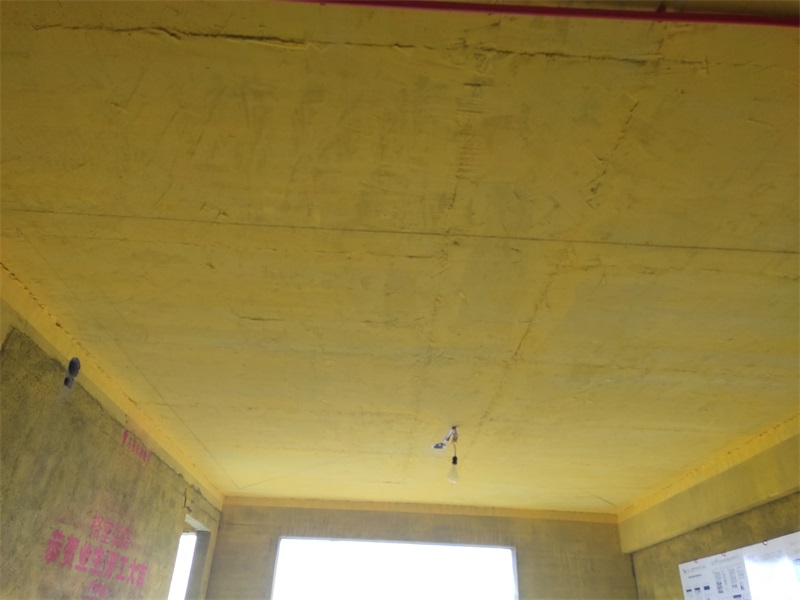

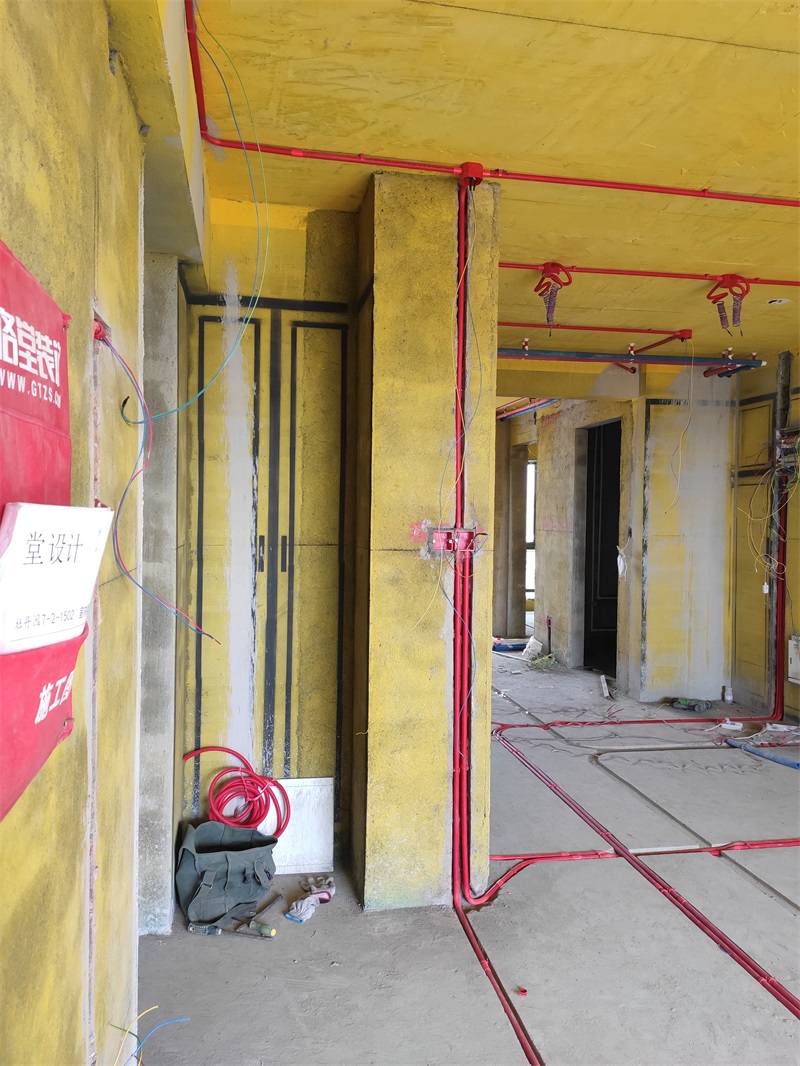

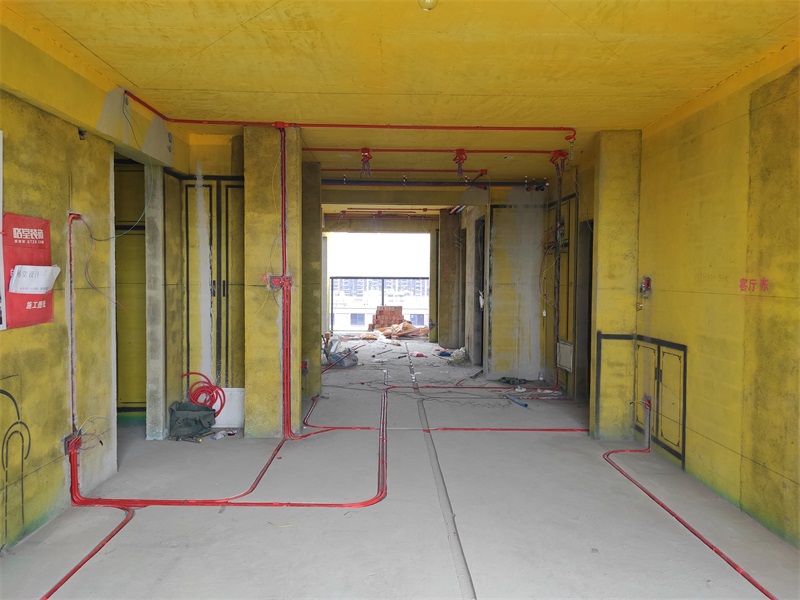

顶部线路用黄腊管保护到位

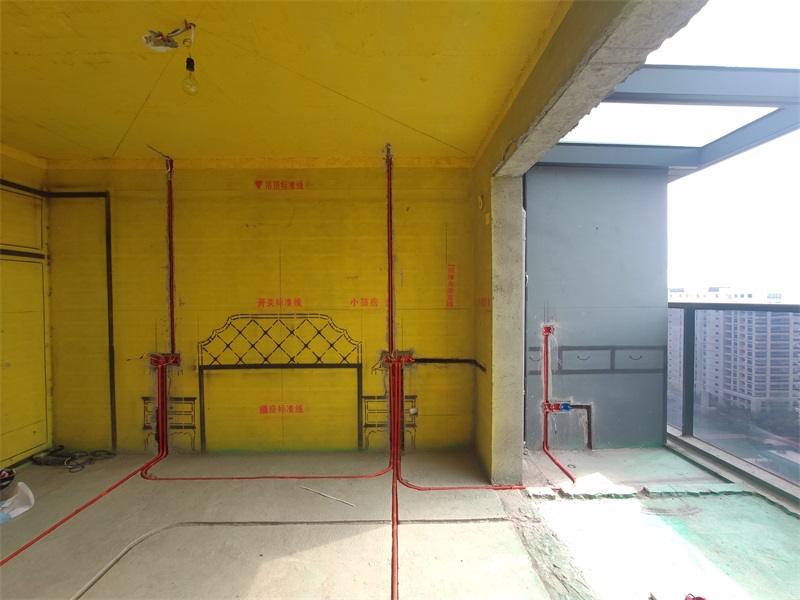

红色线管代表强电

发表于 2020-3-21 12:33:30

本帖最后由格堂小范于 2020-3-21 12:37 编辑

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-3-21 12:46:29

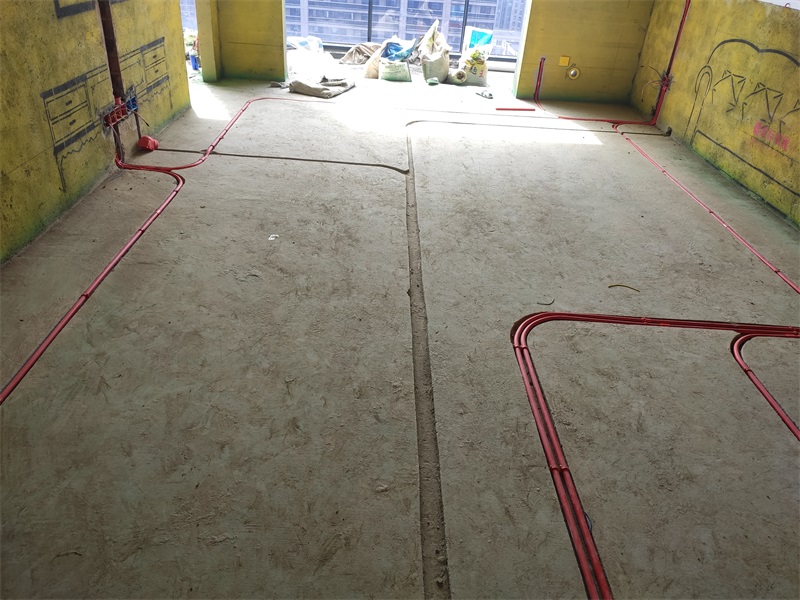

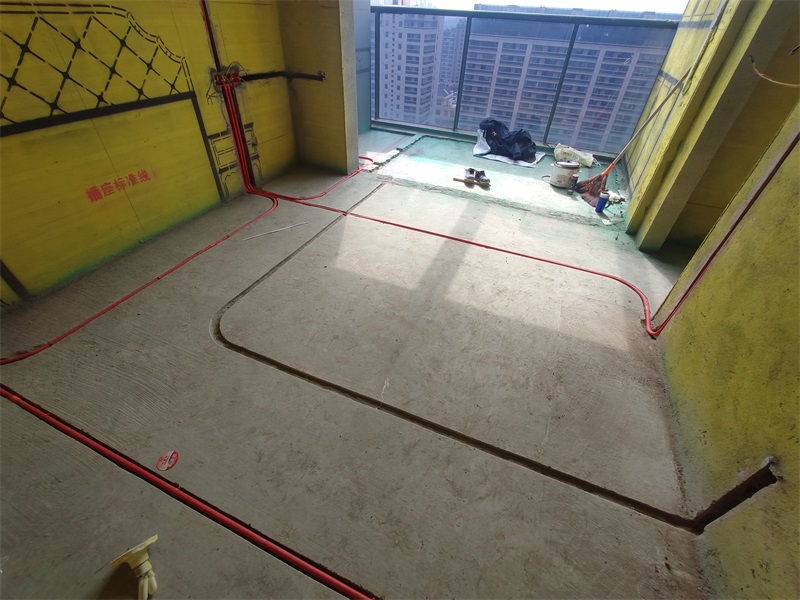

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2020-3-21 14:58:47

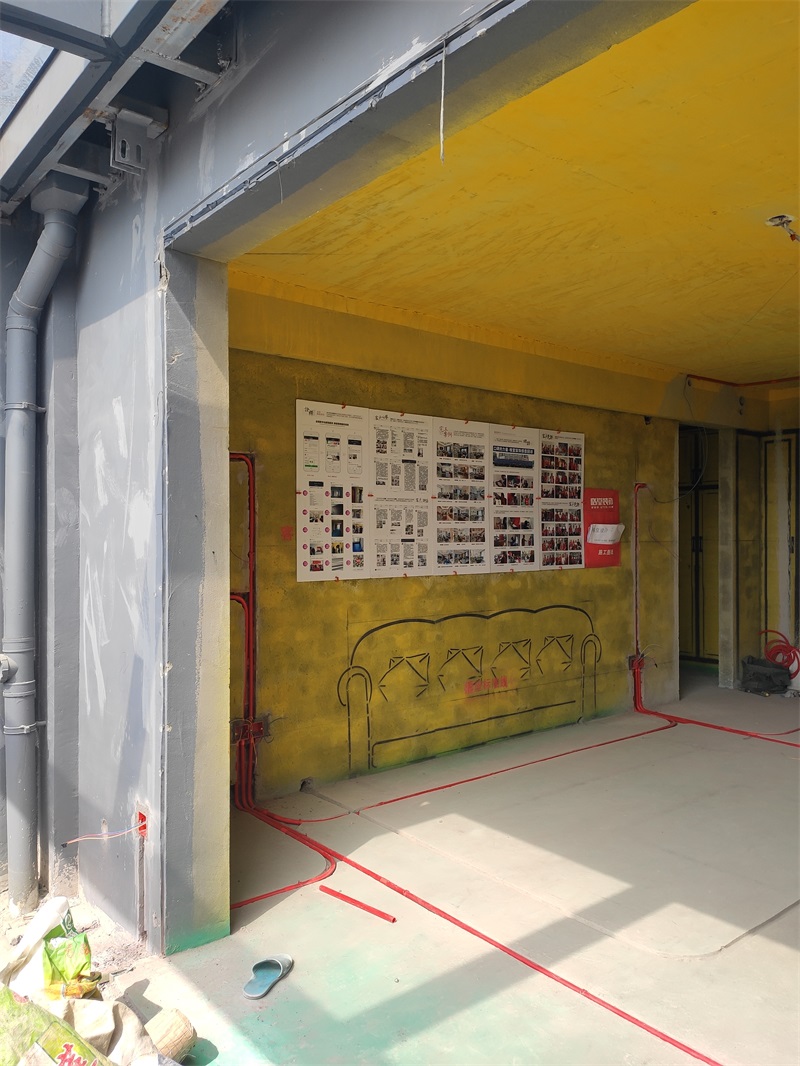

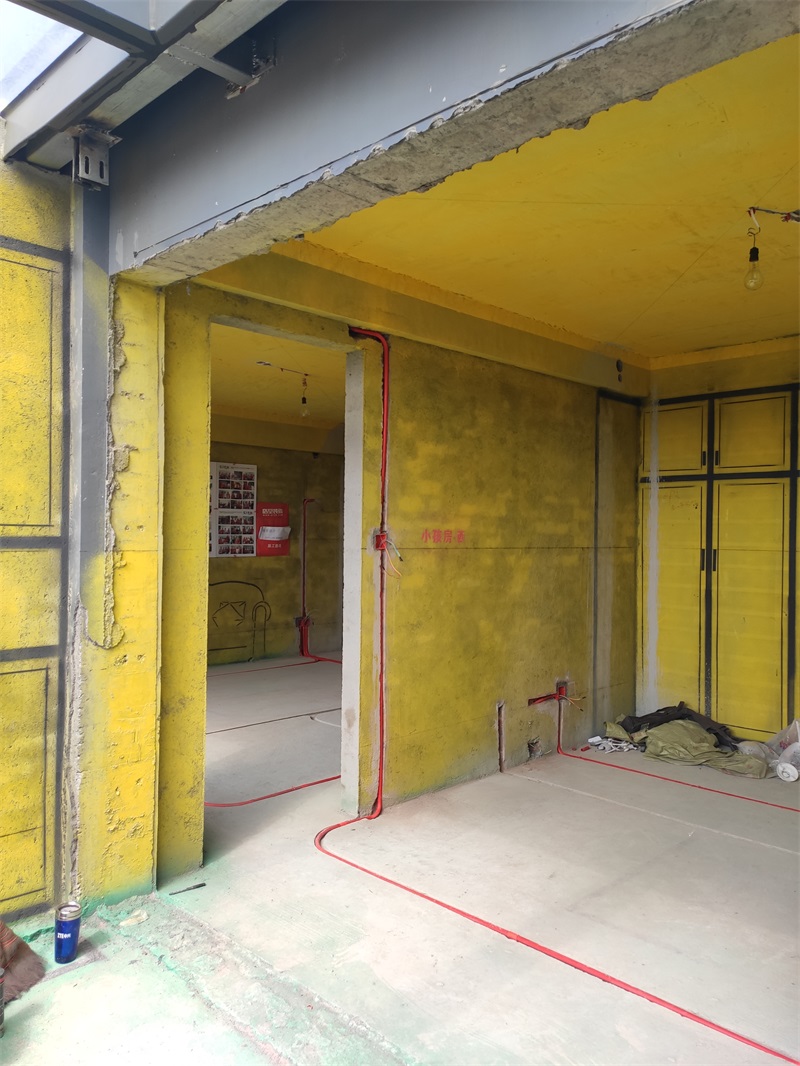

所有电线必须穿管，顶面不能开槽的，应套黄蜡管保护

发表于 2020-3-21 15:01:01

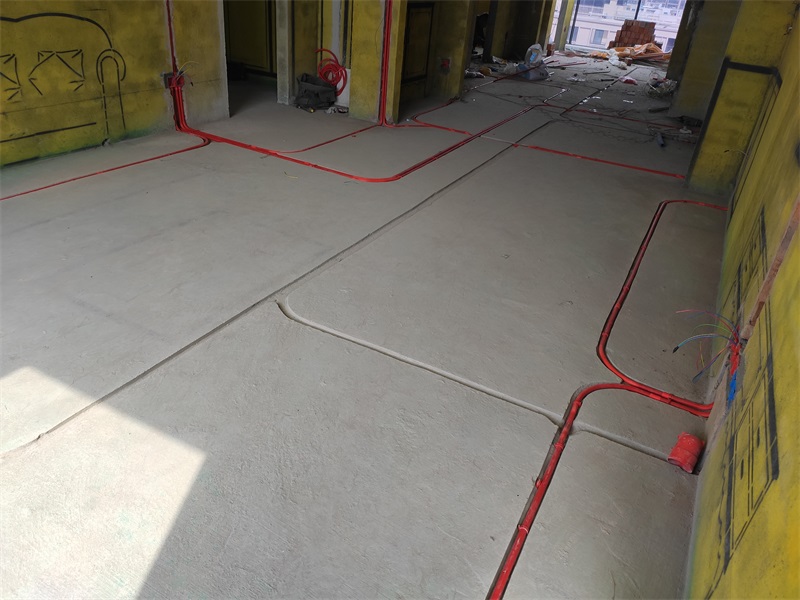

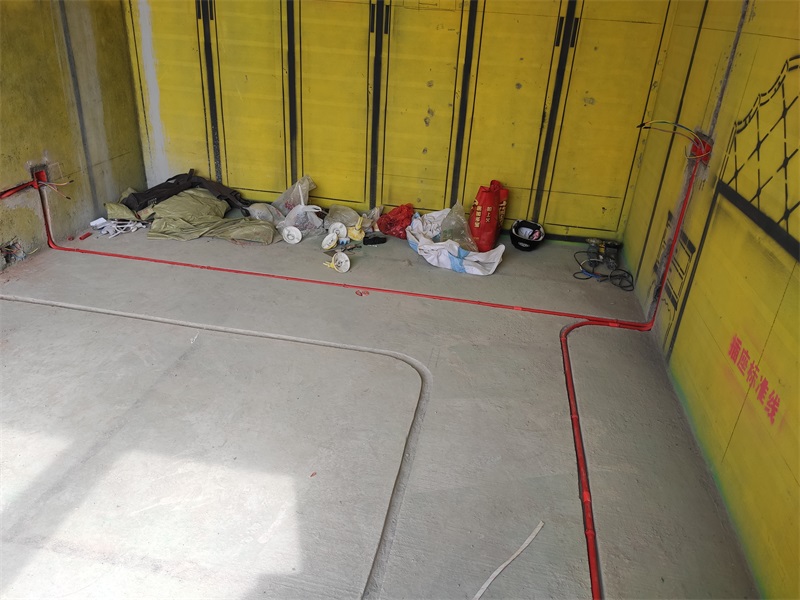

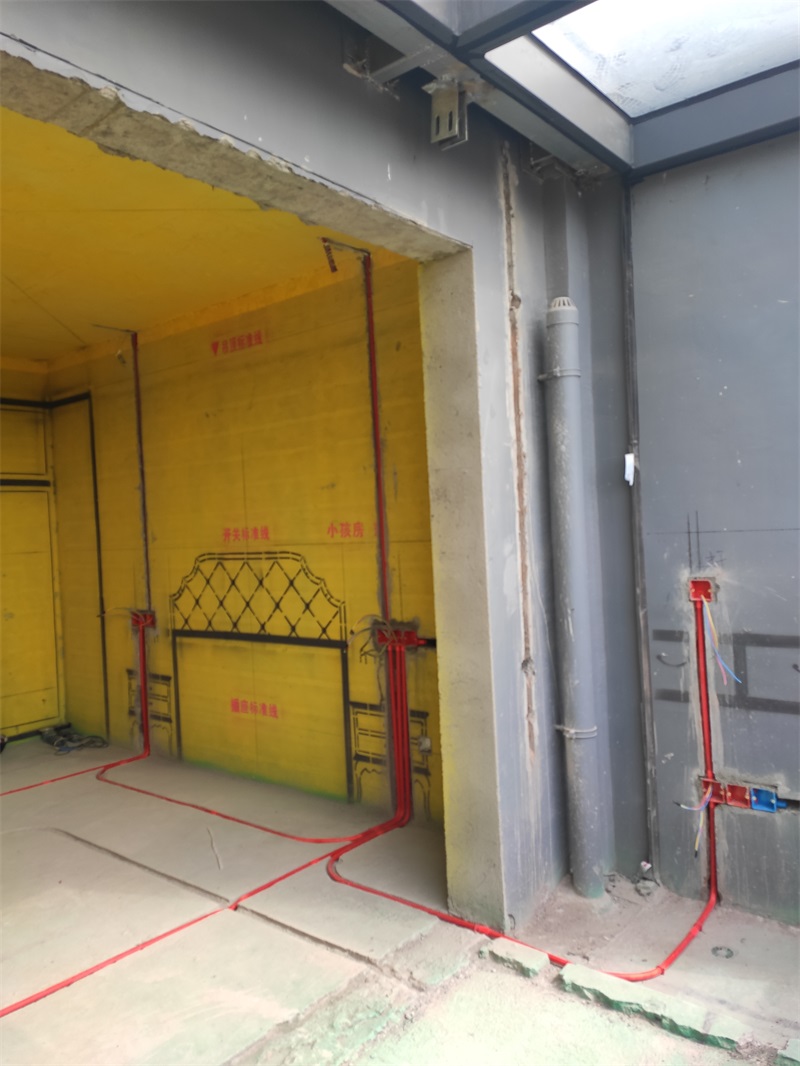

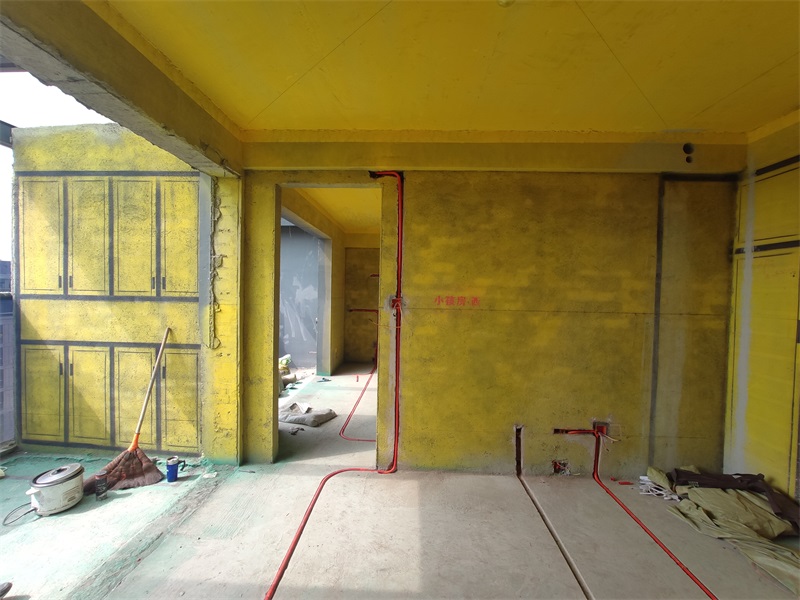

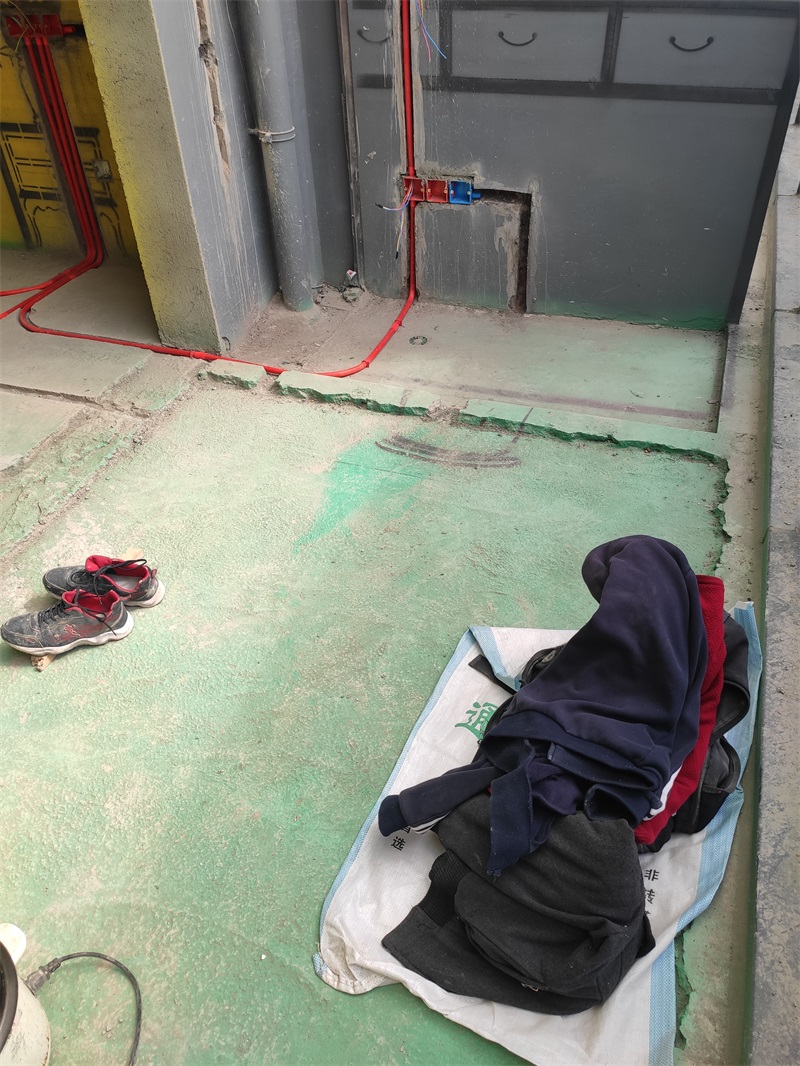

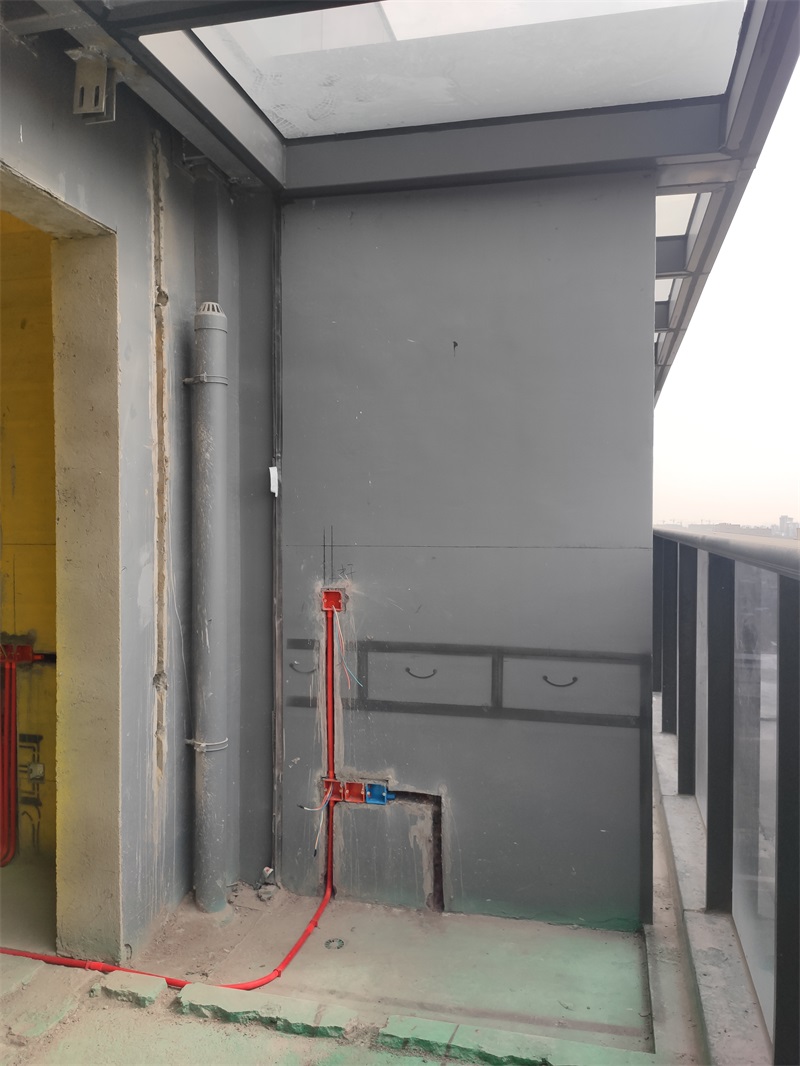

红色线管线盒代表强电，蓝色线管线盒代表弱电

发表于 2020-3-21 15:07:03

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱
