牡丹园7-2-150#177㎡新中式—-都市东方韵

发表于 2020-3-21 15:08:26

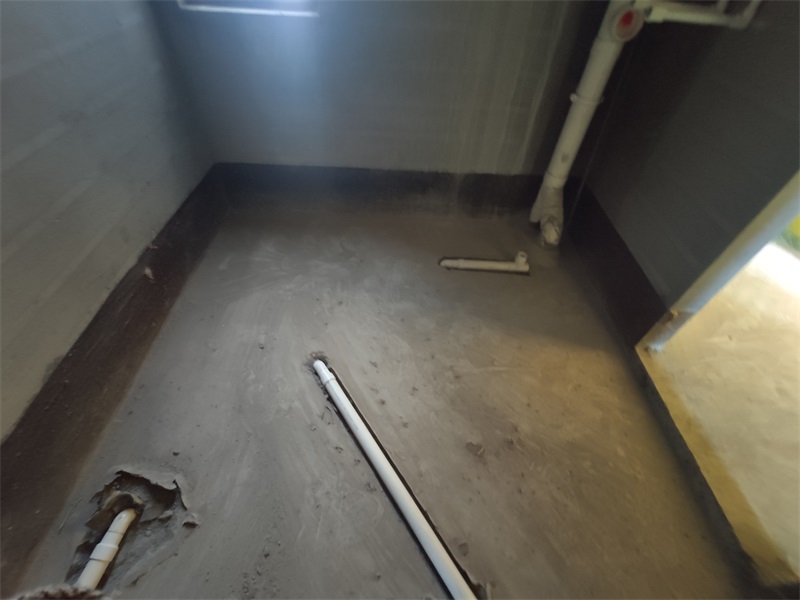

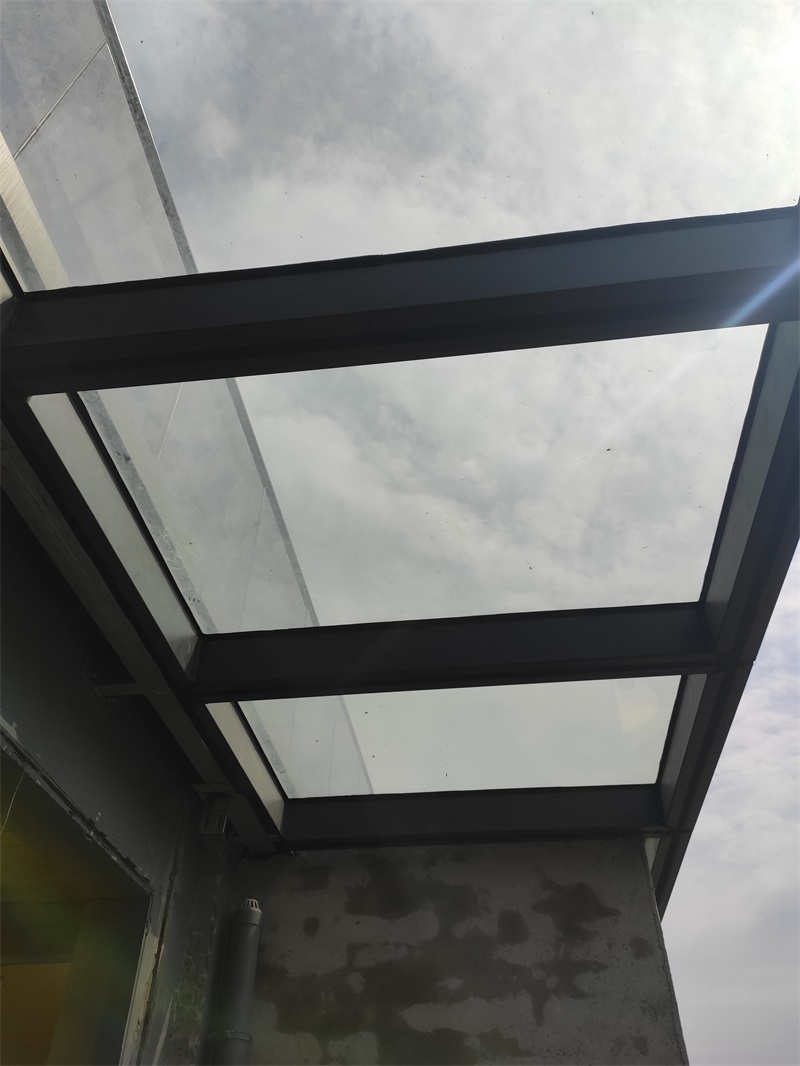

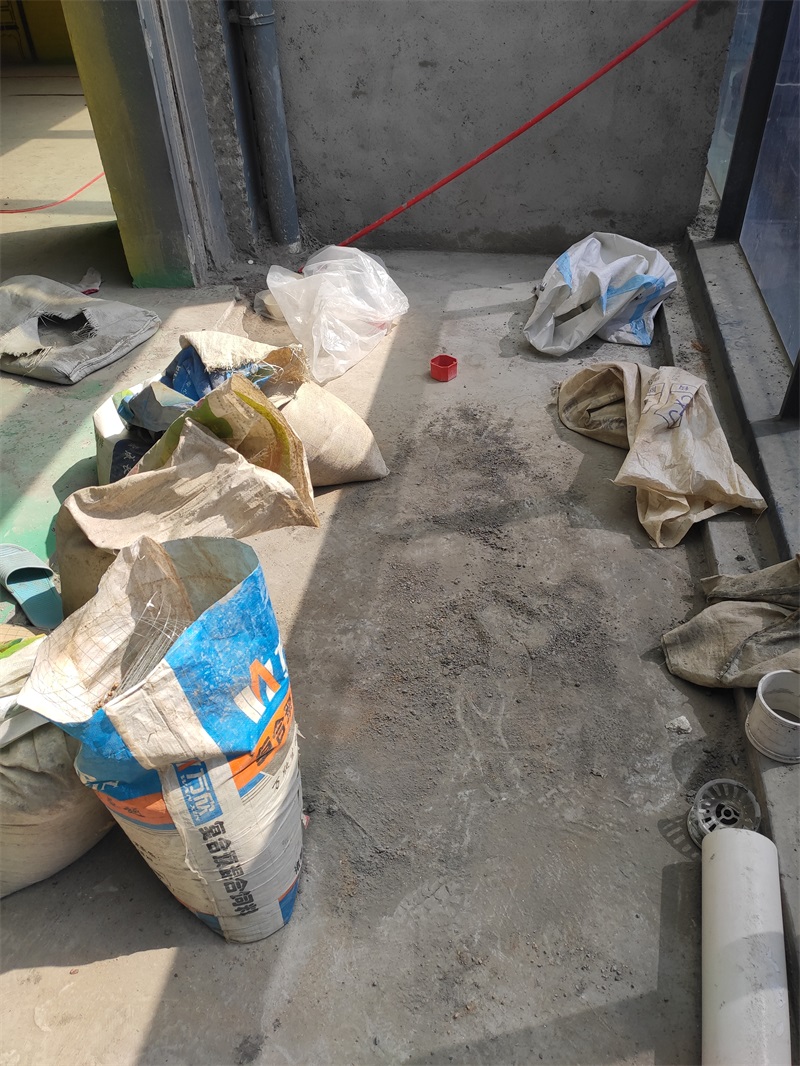

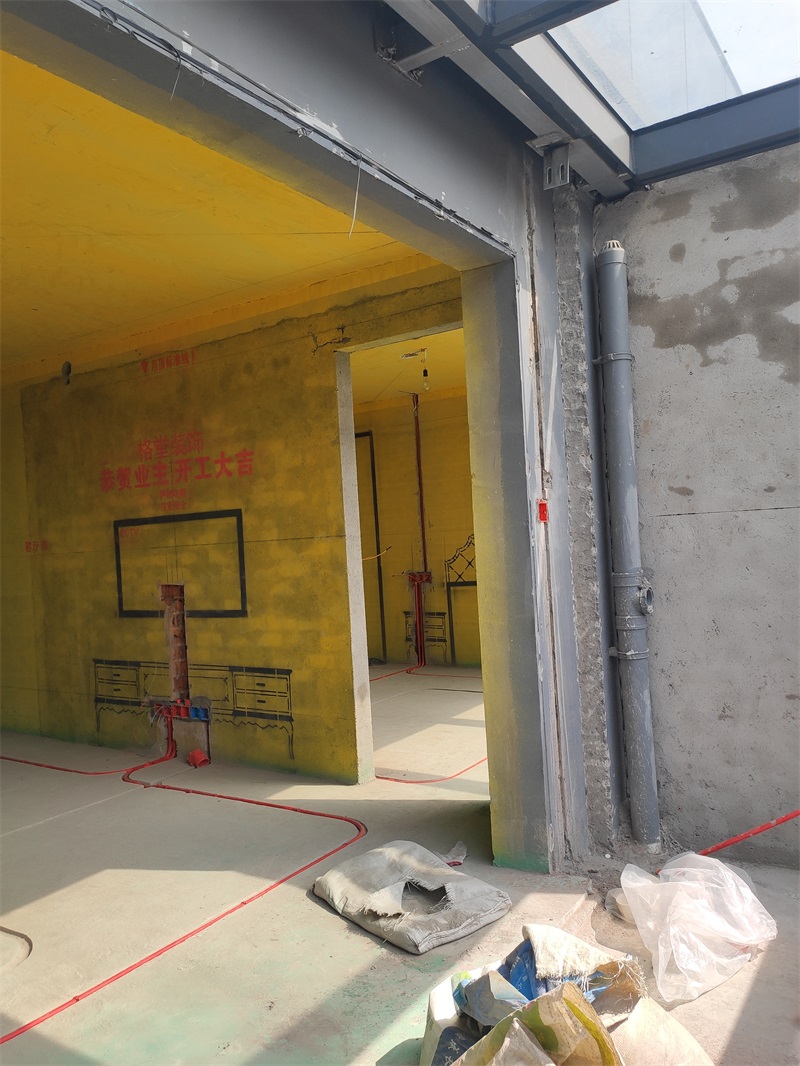

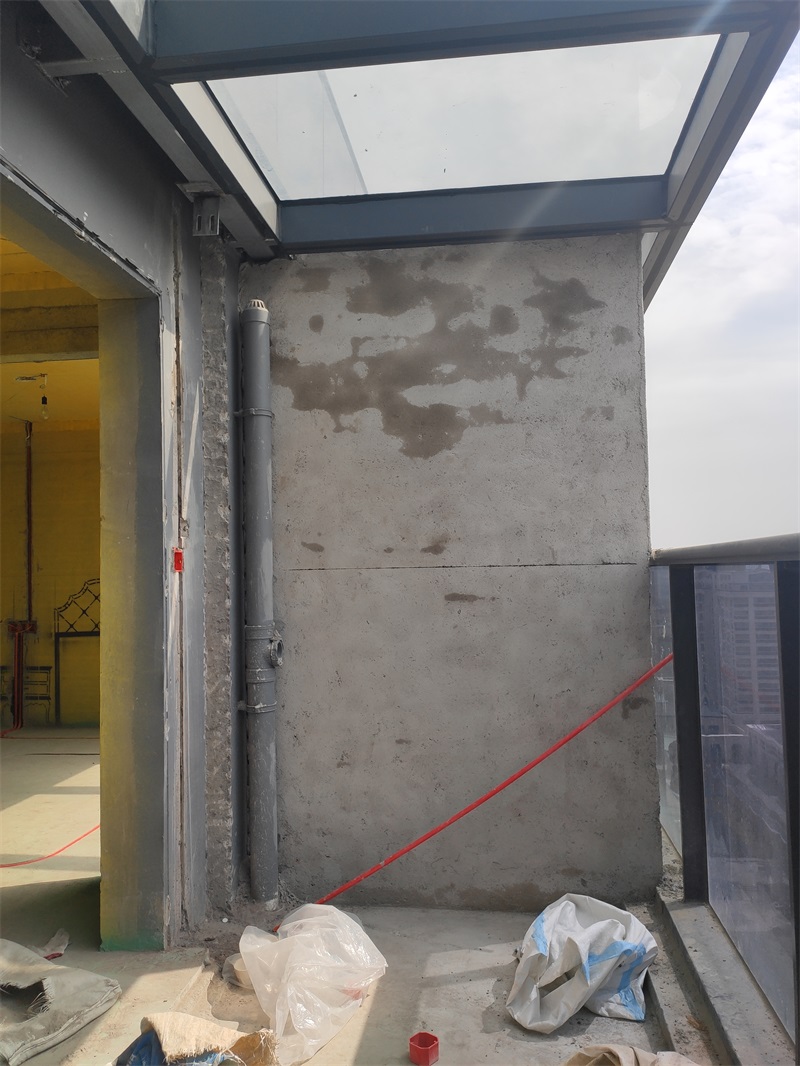

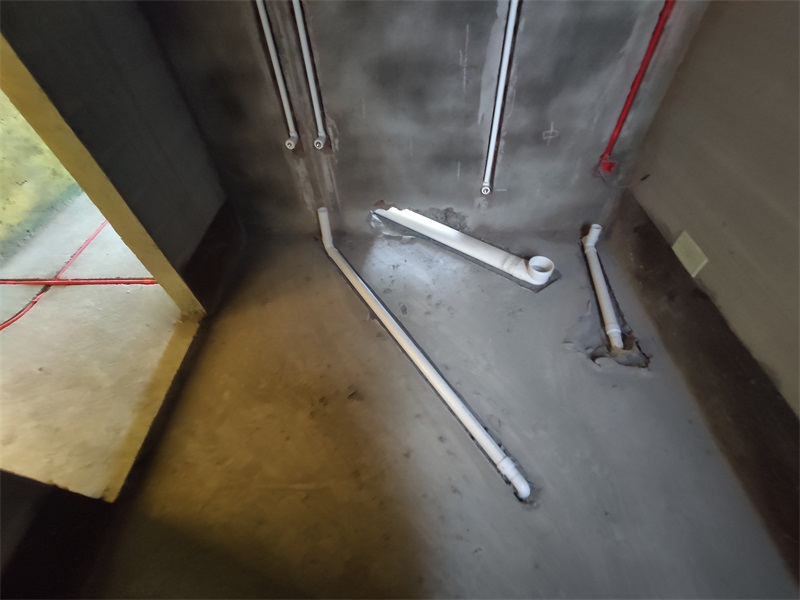

阳台

发表于 2020-3-21 15:17:03

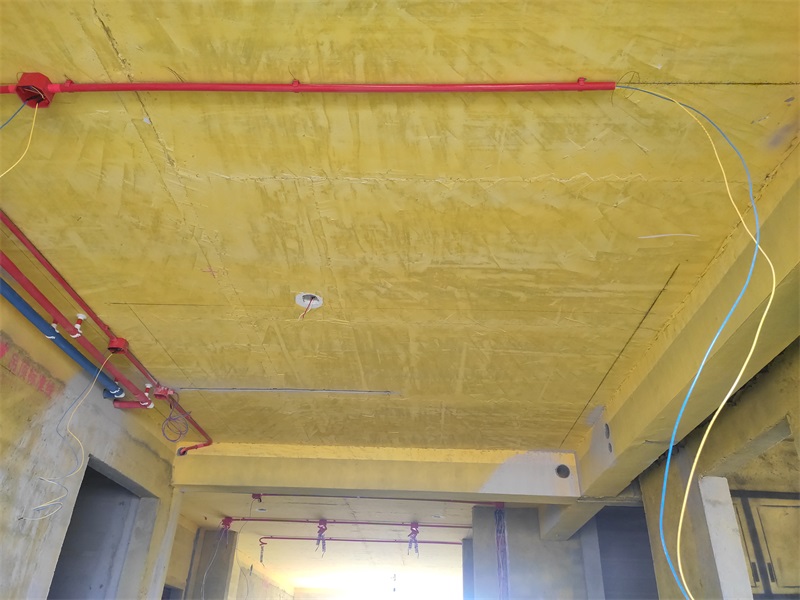

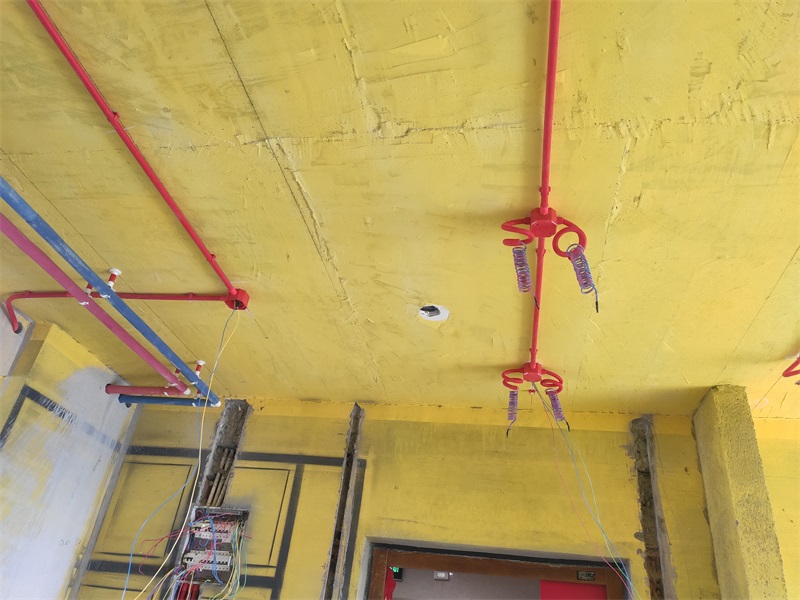

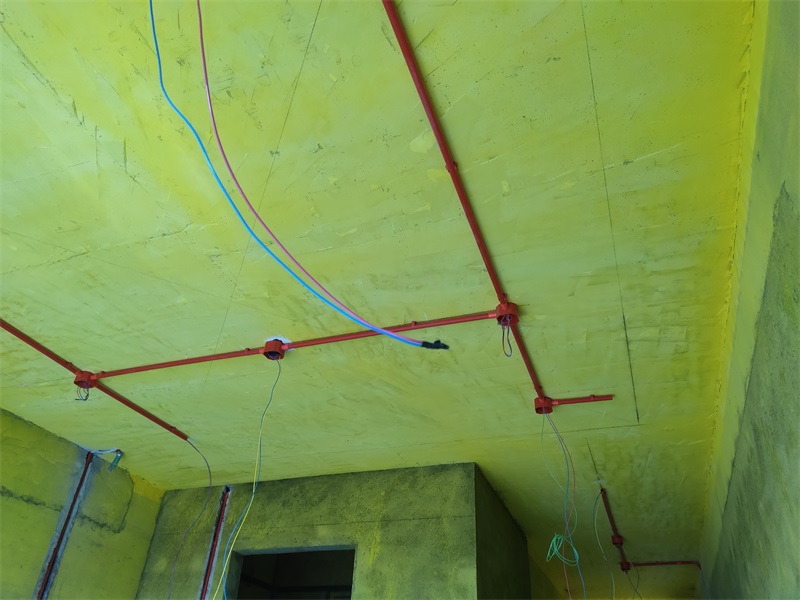

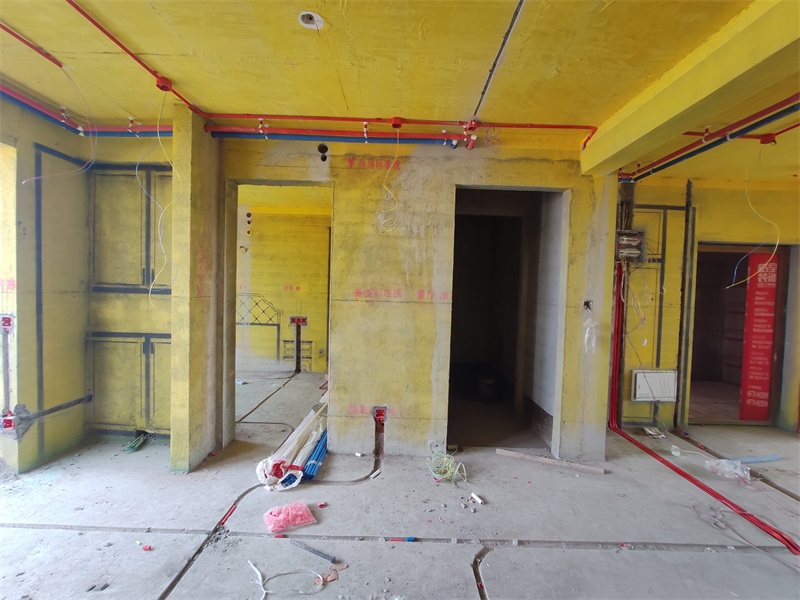

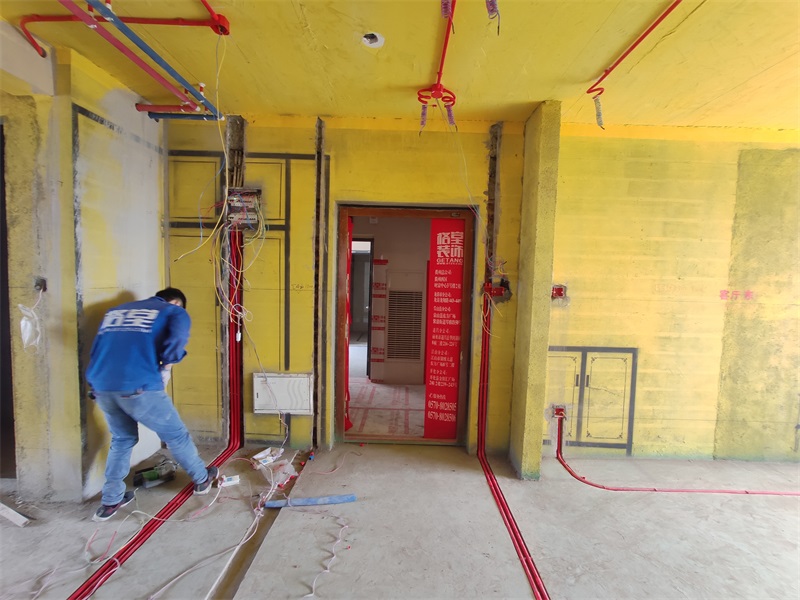

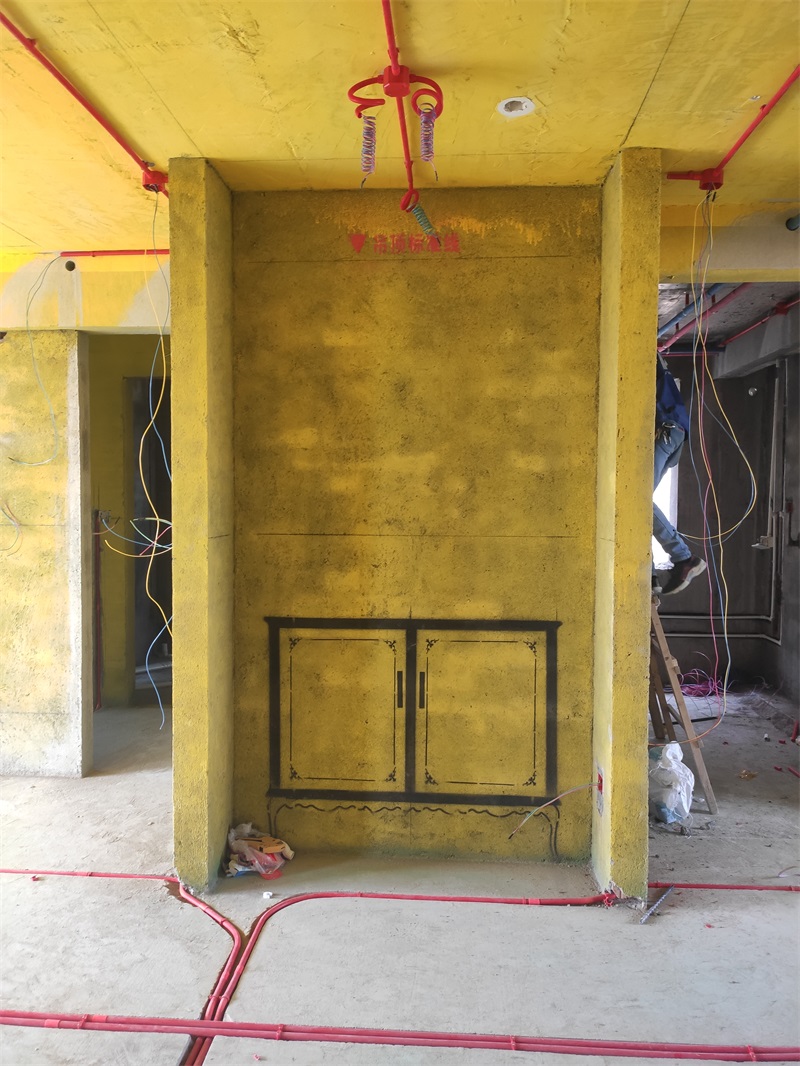

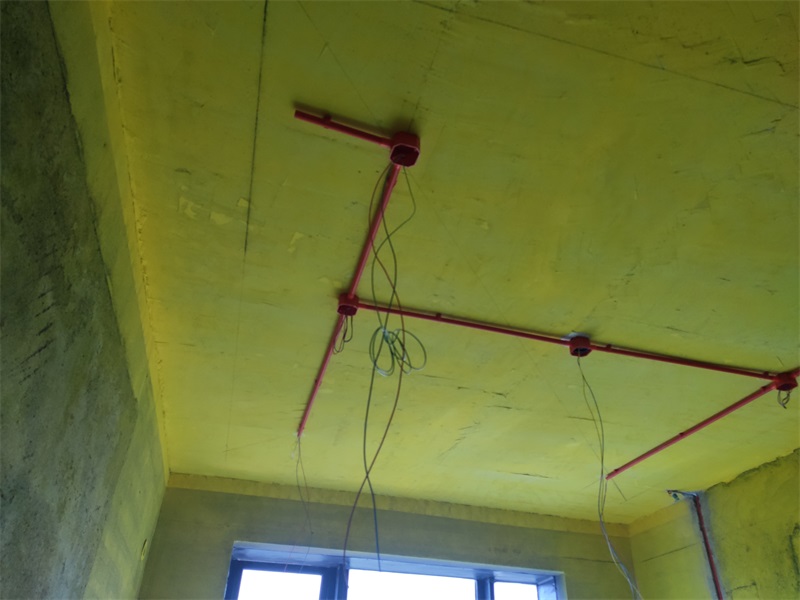

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-3-21 15:23:47

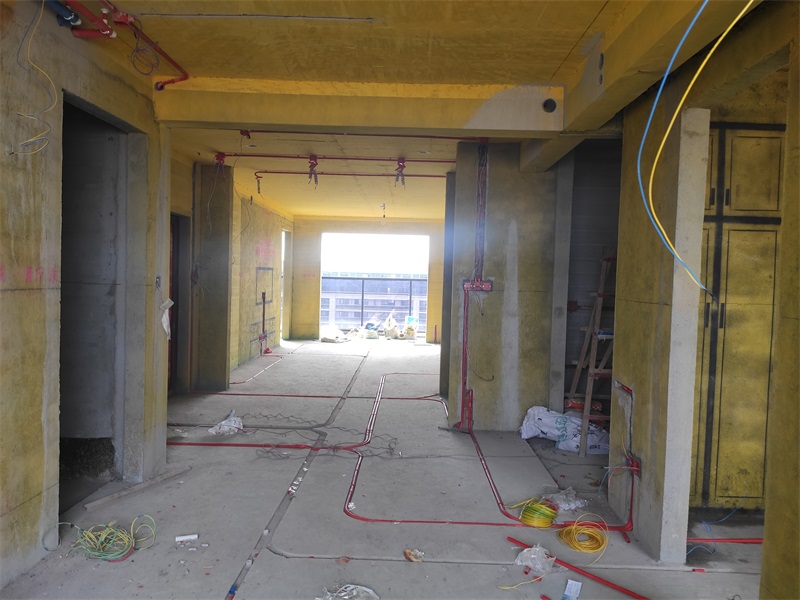

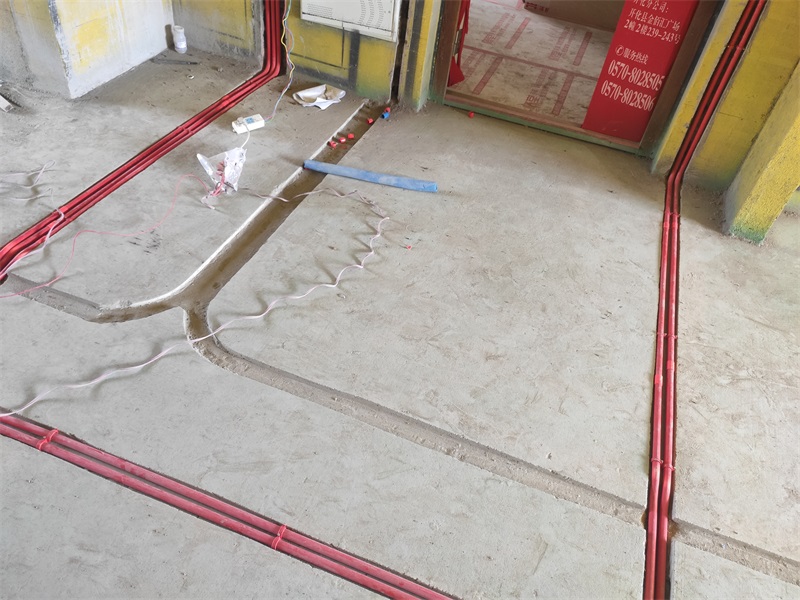

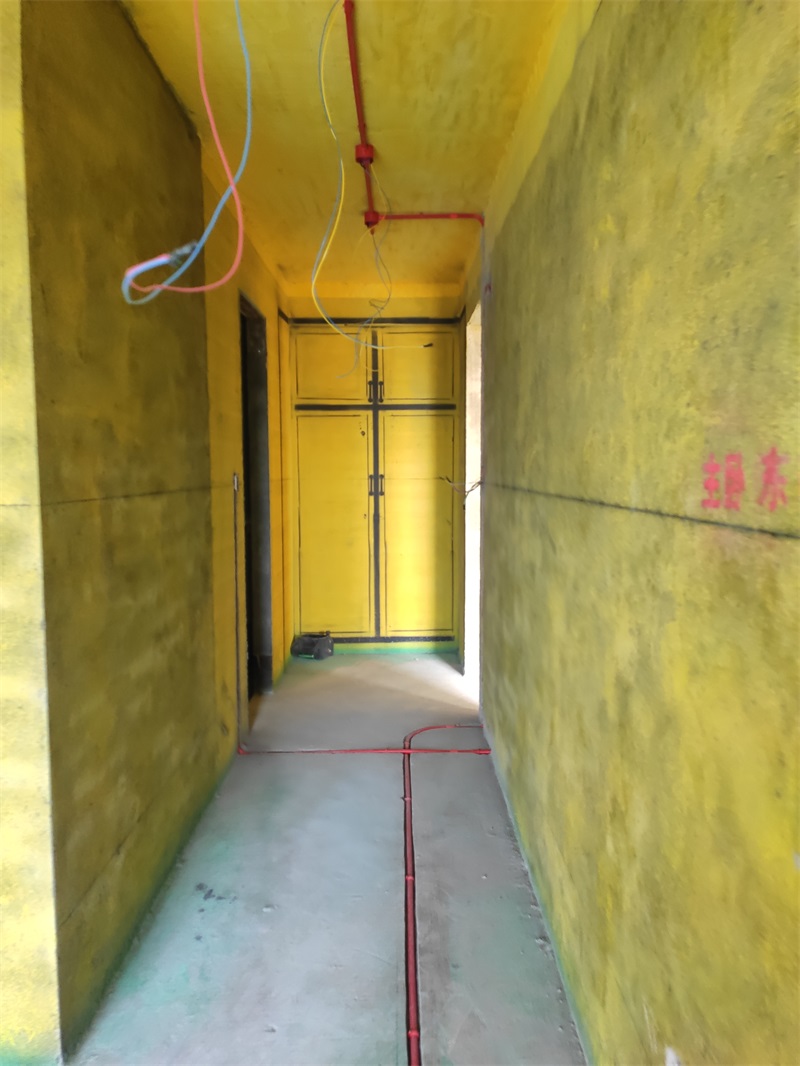

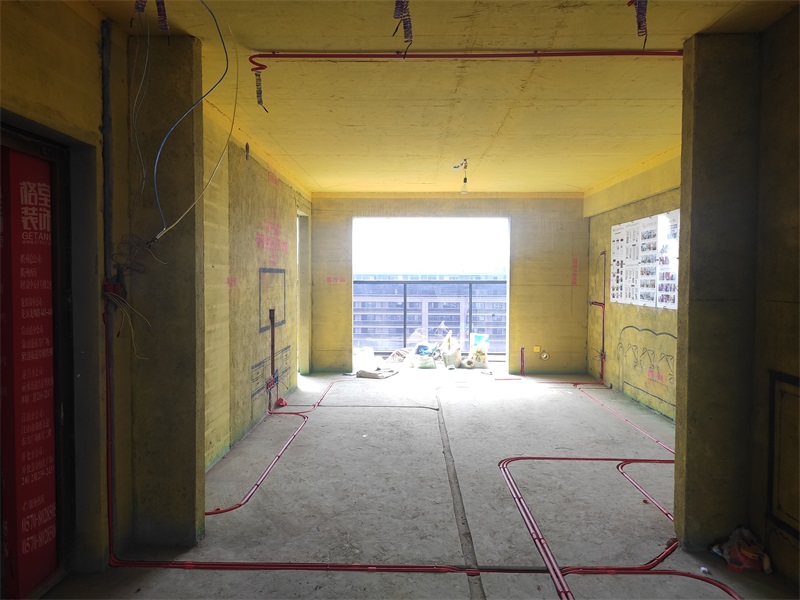

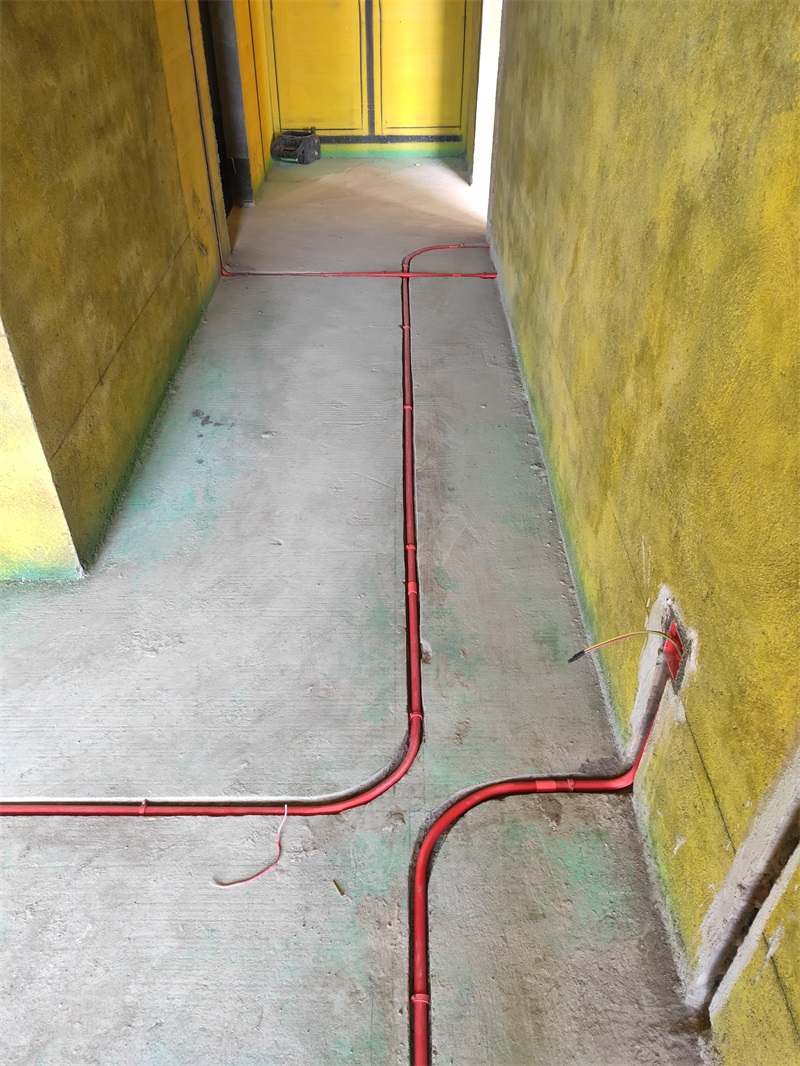

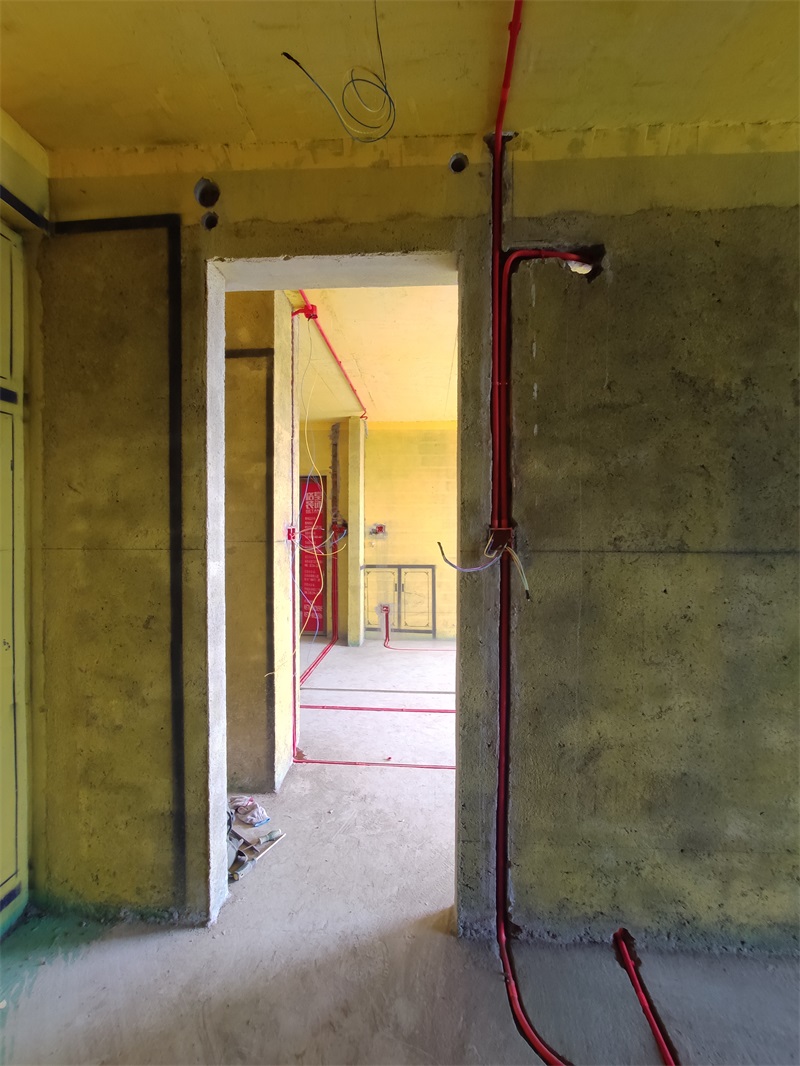

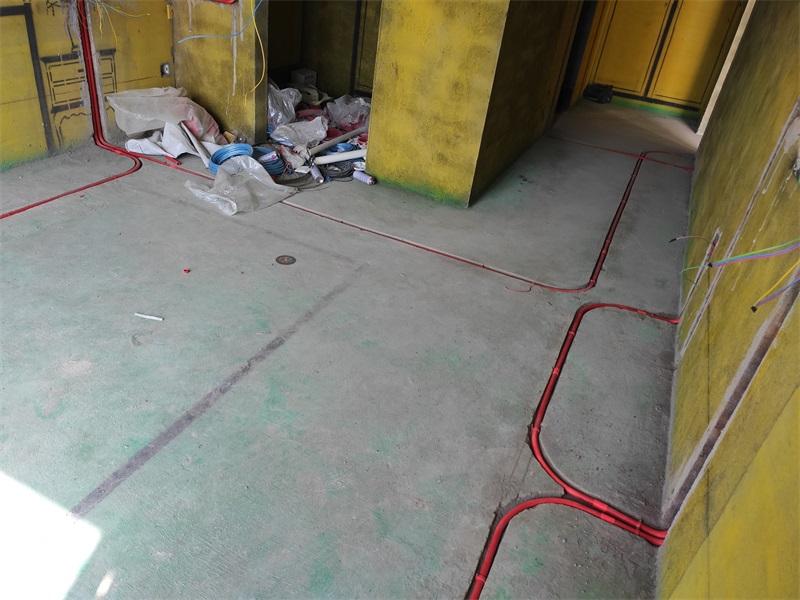

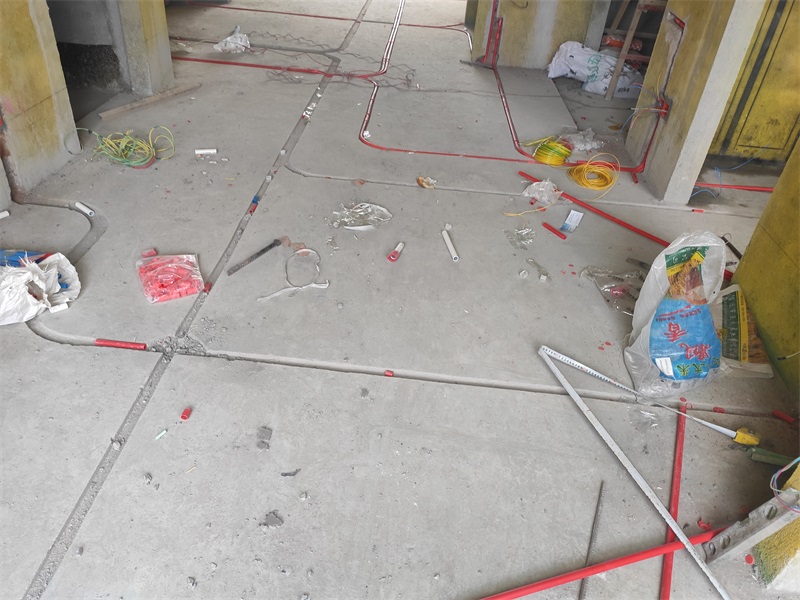

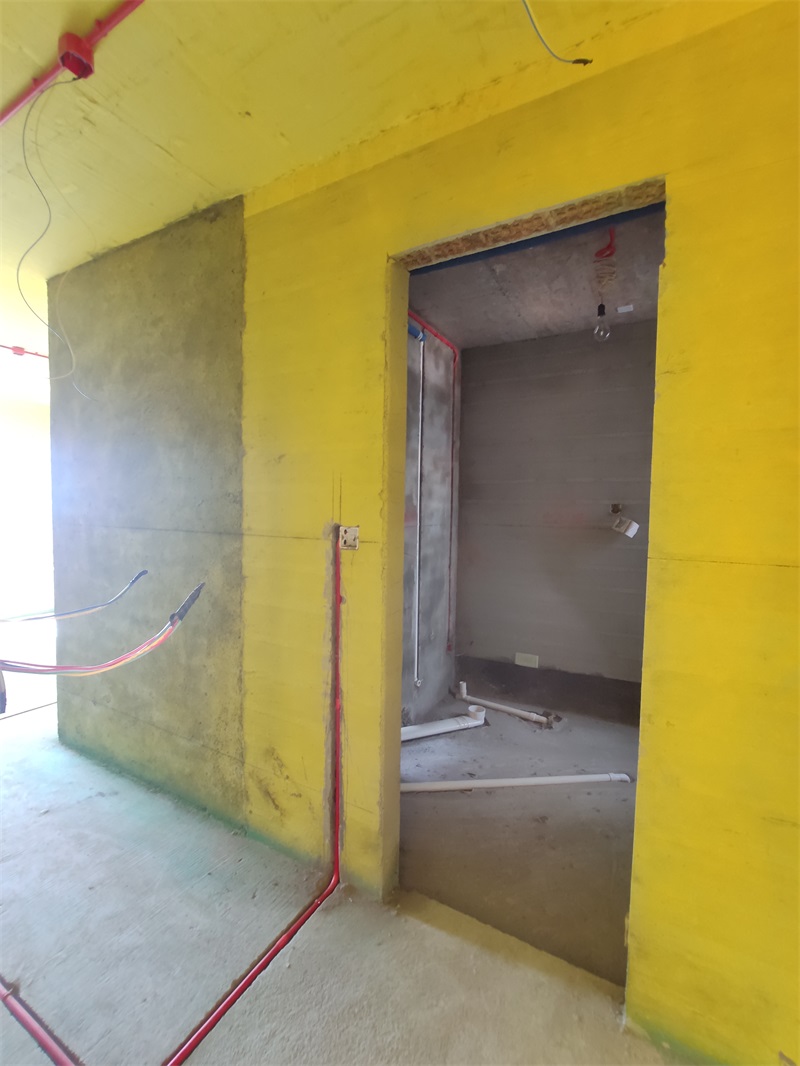

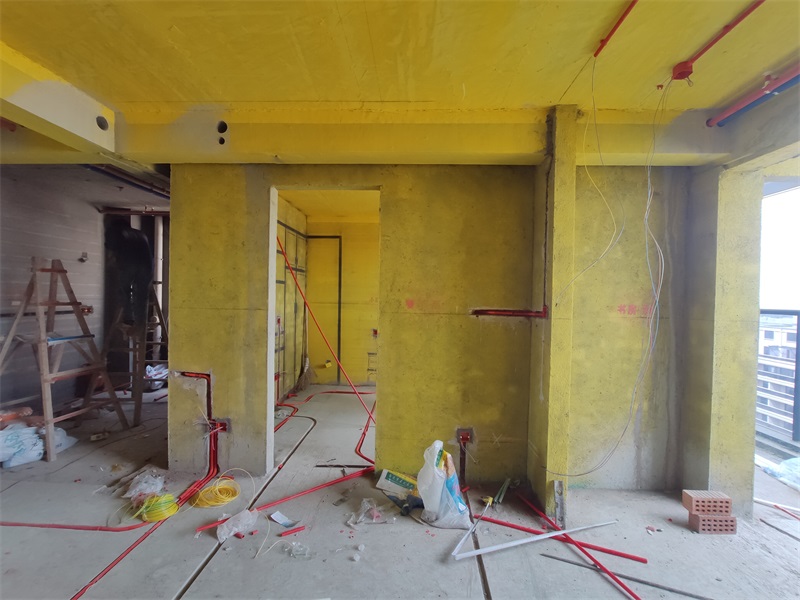

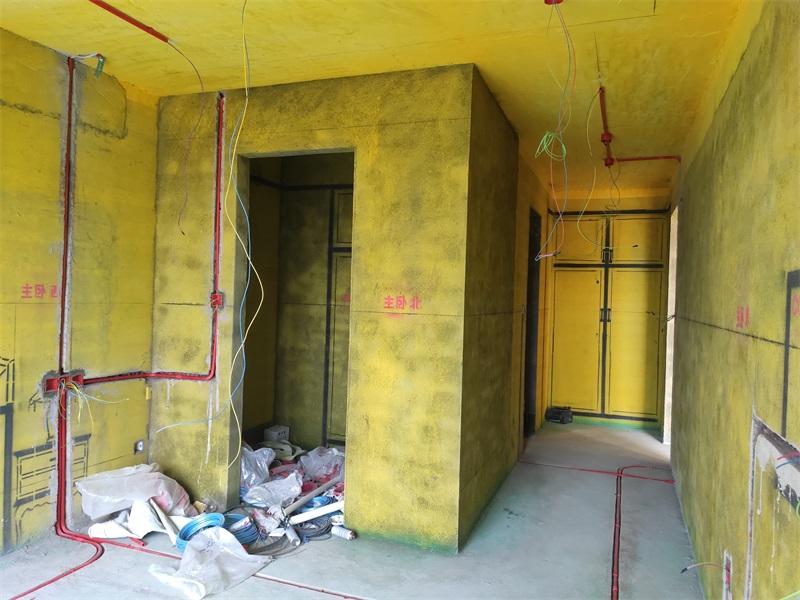

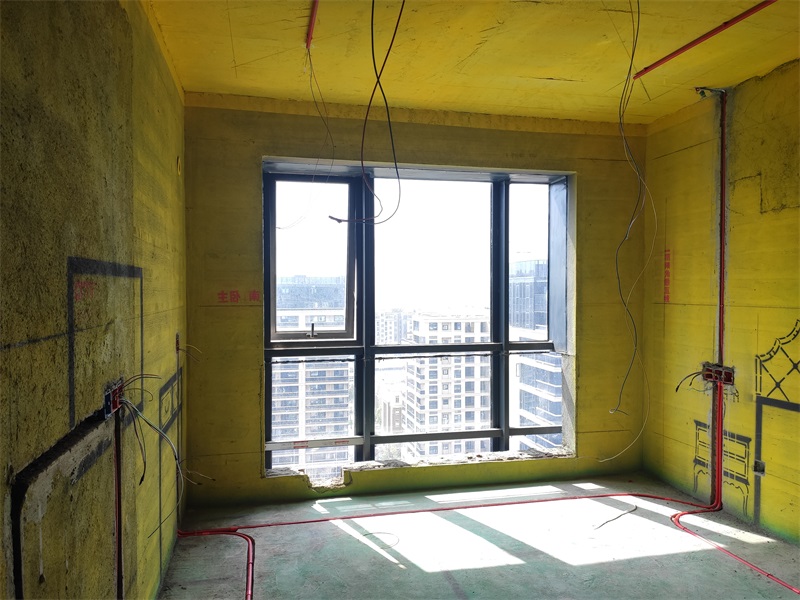

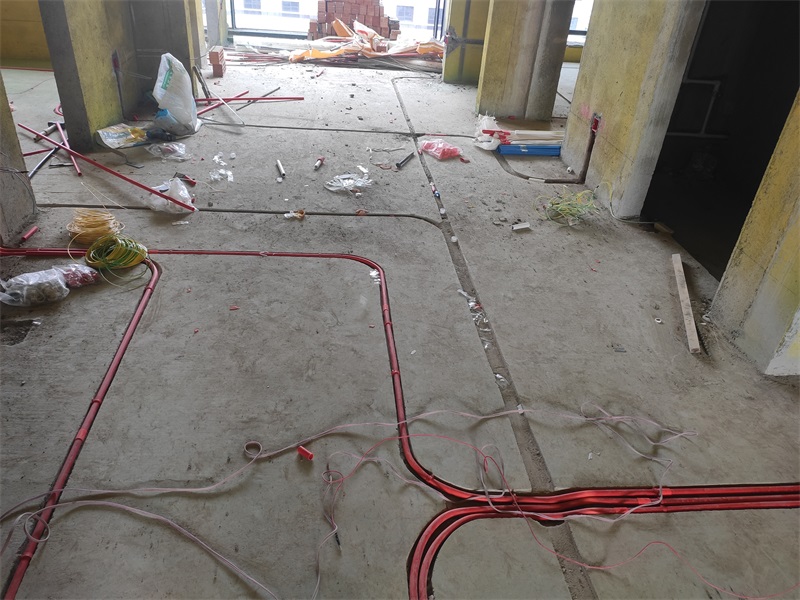

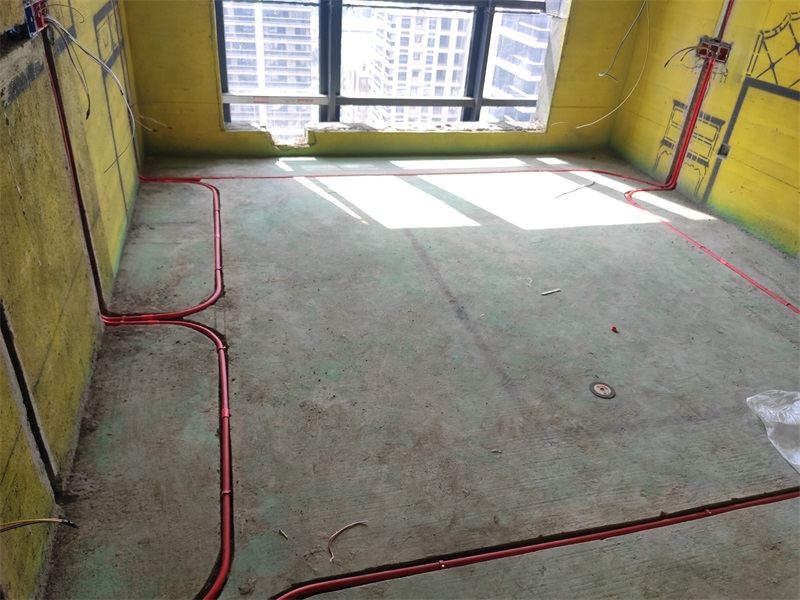

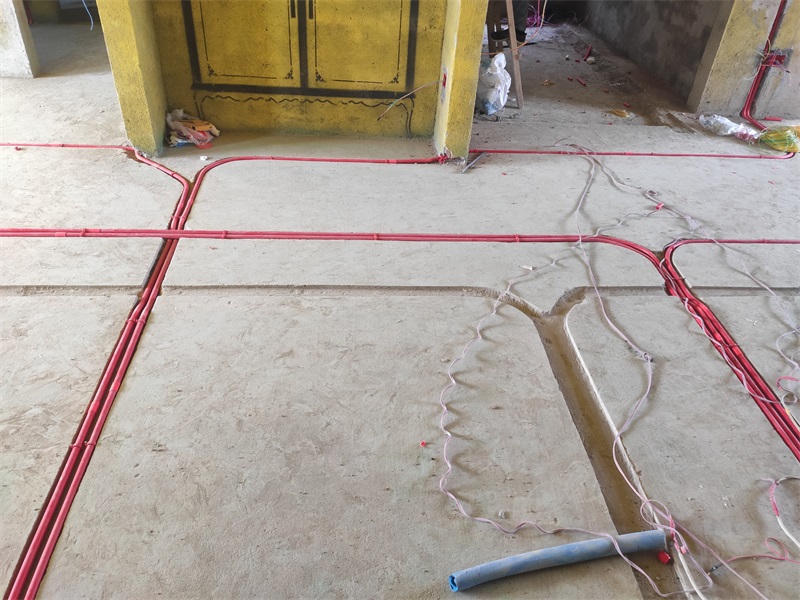

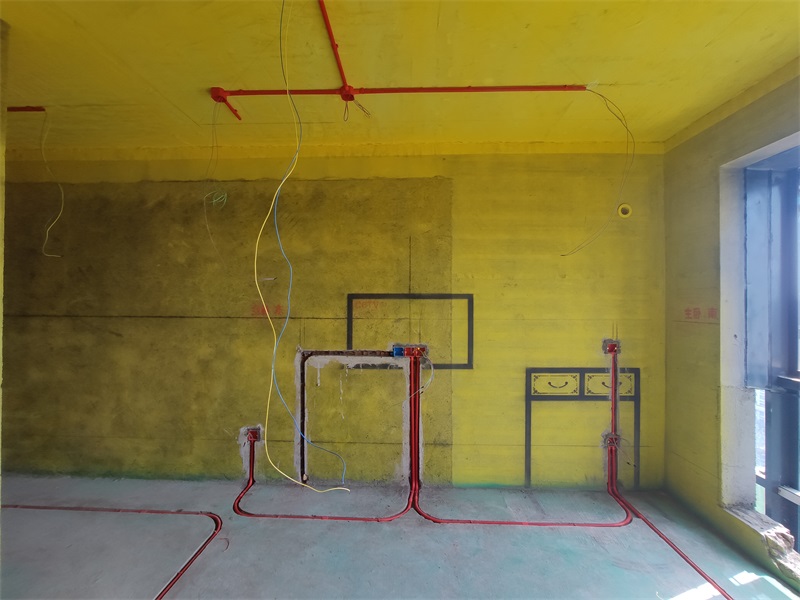

线路布置横平竖直，符合施工规范

发表于 2020-3-21 15:28:25

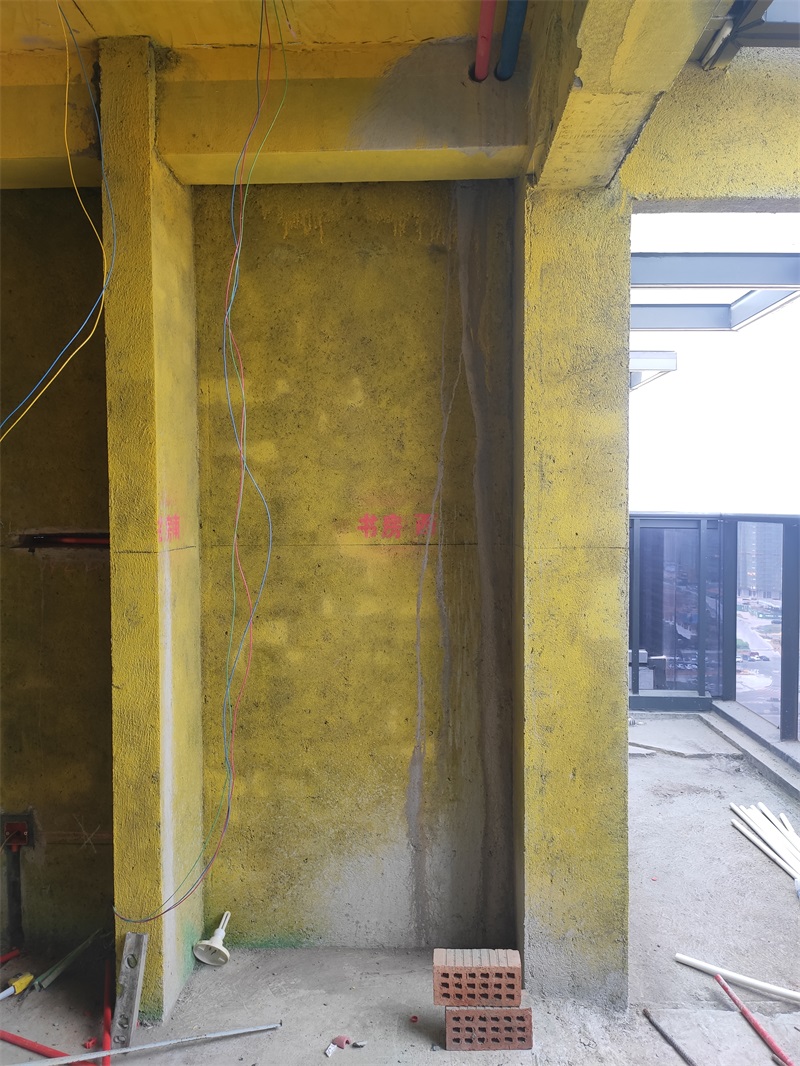

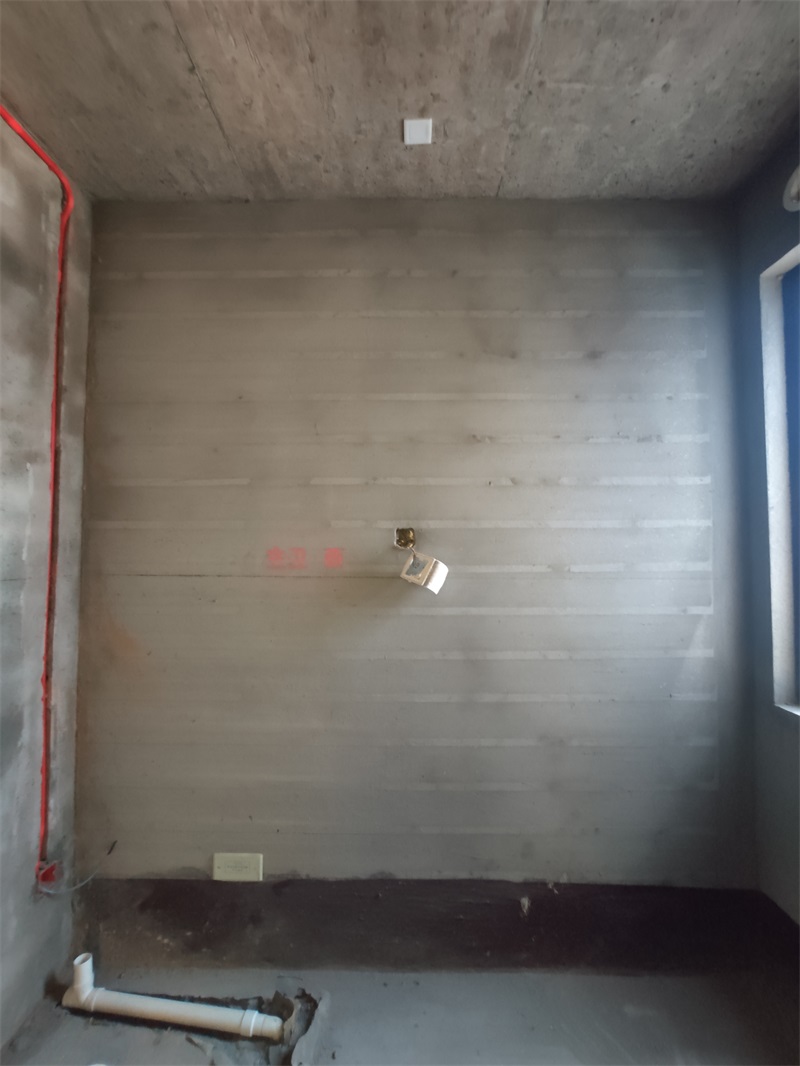

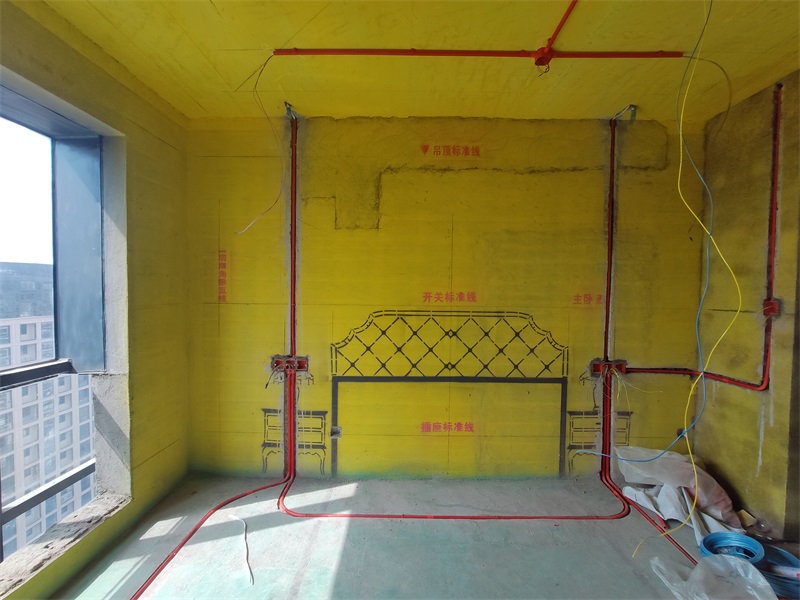

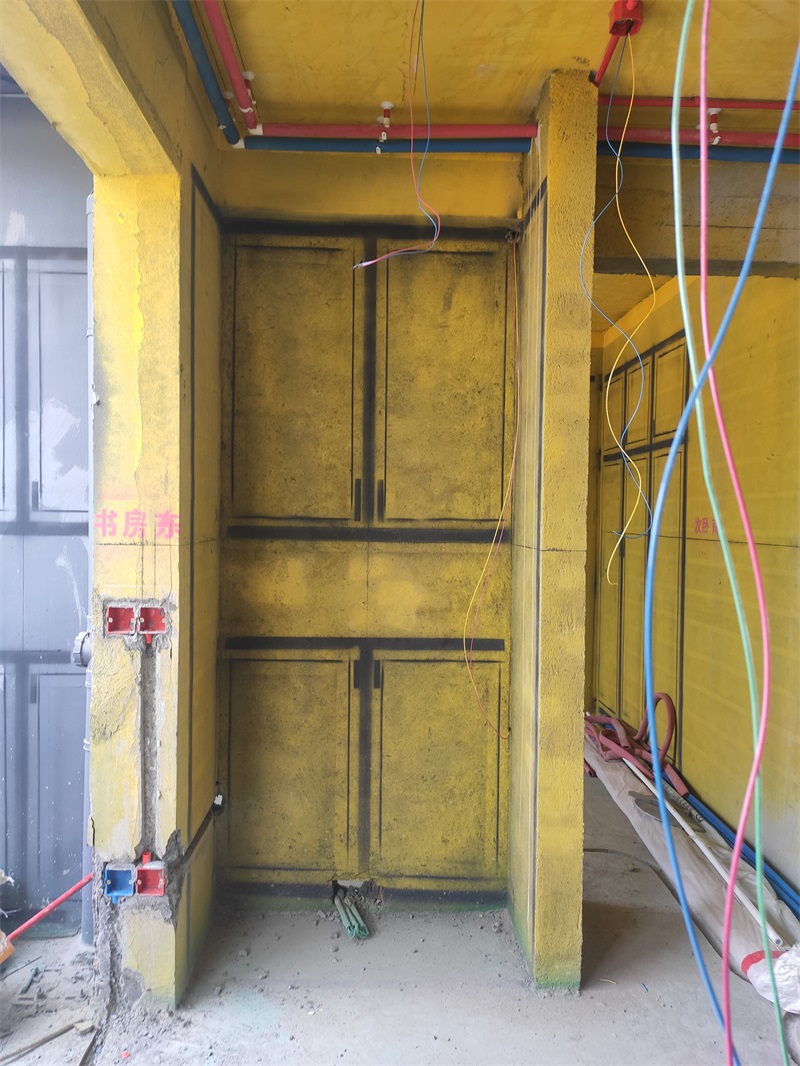

开关面板底盒采用86型

发表于 2020-3-21 15:29:48

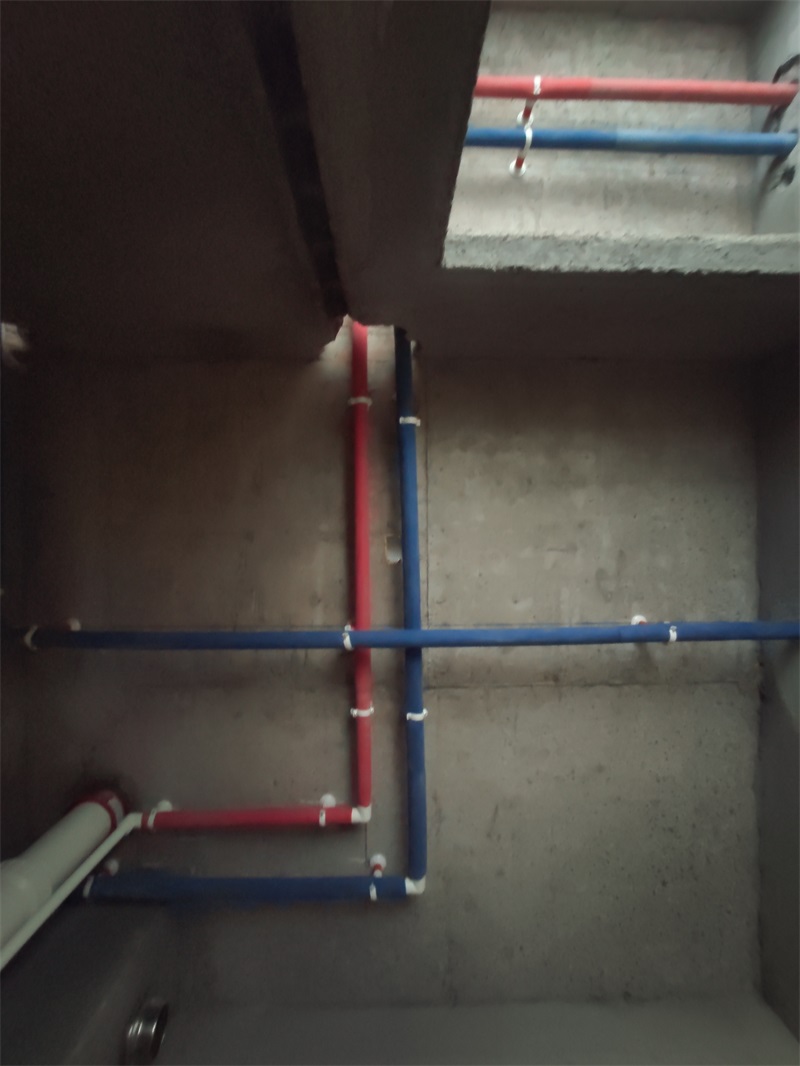

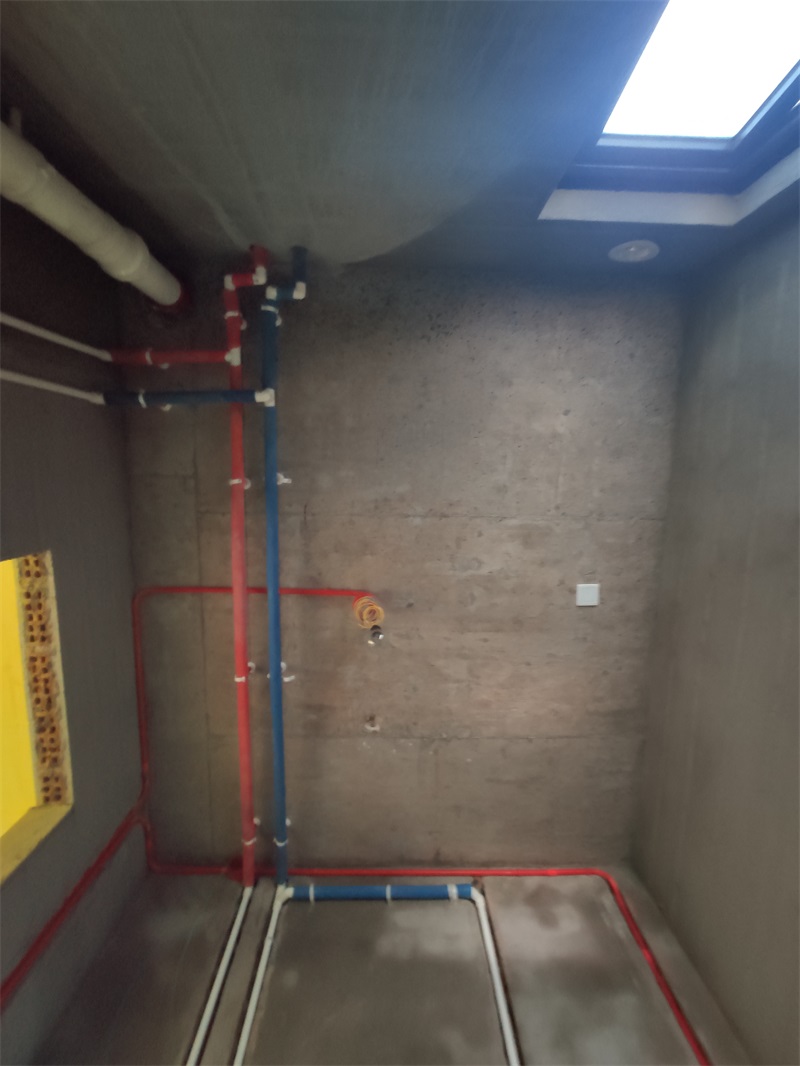

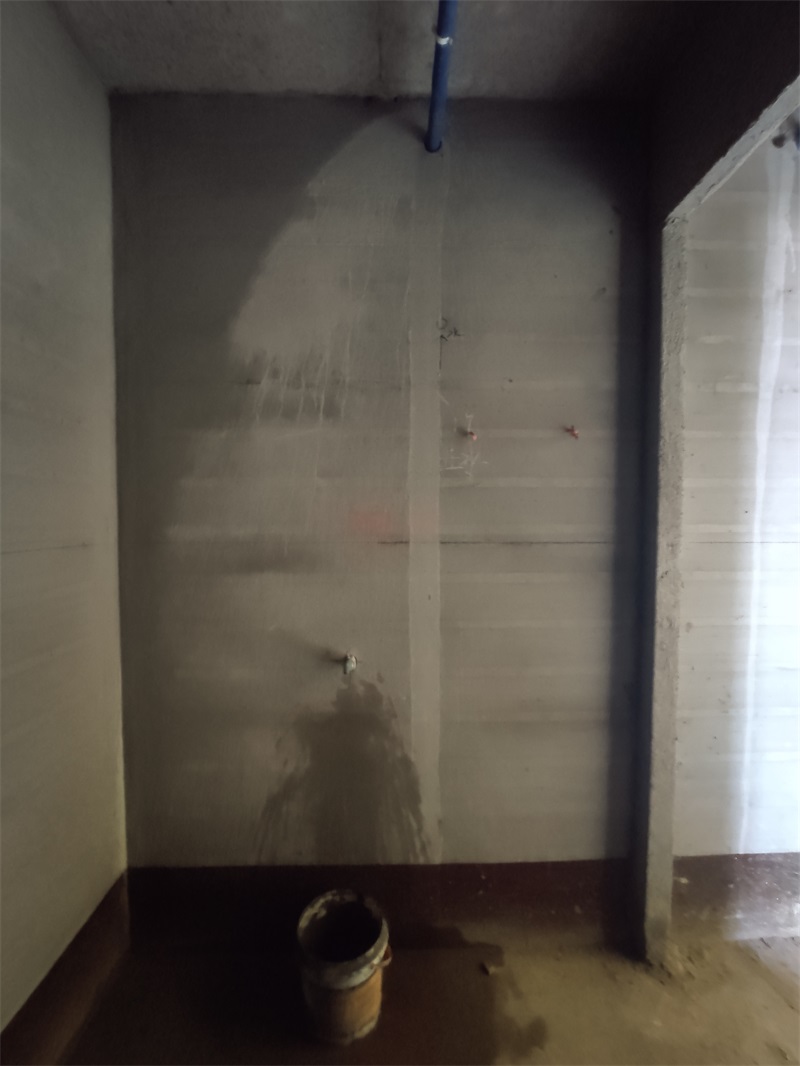

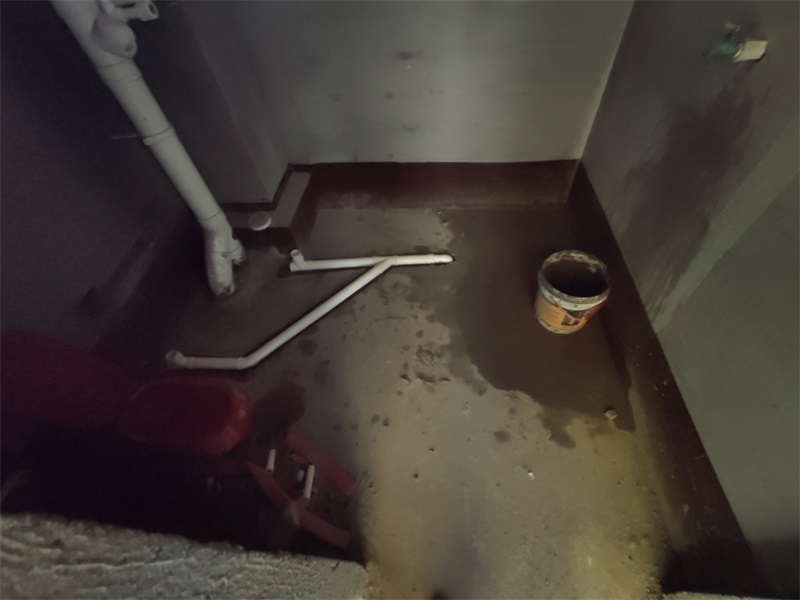

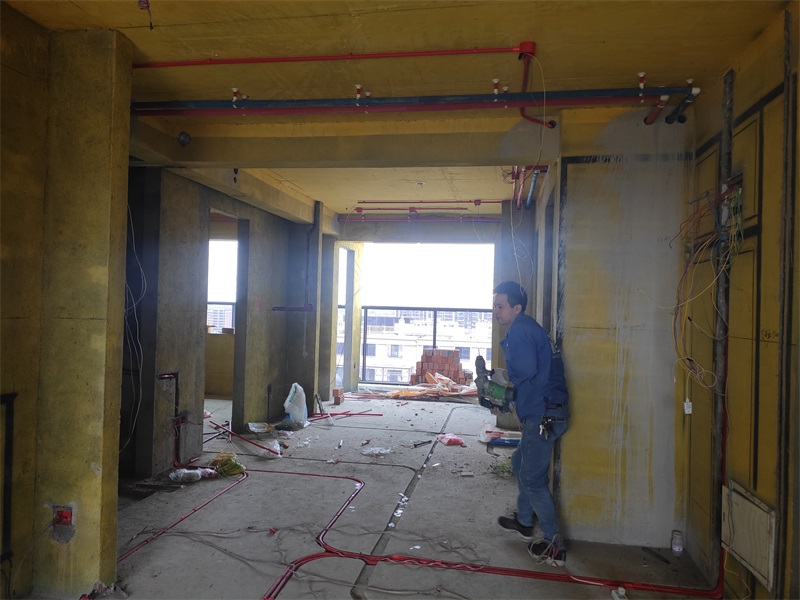

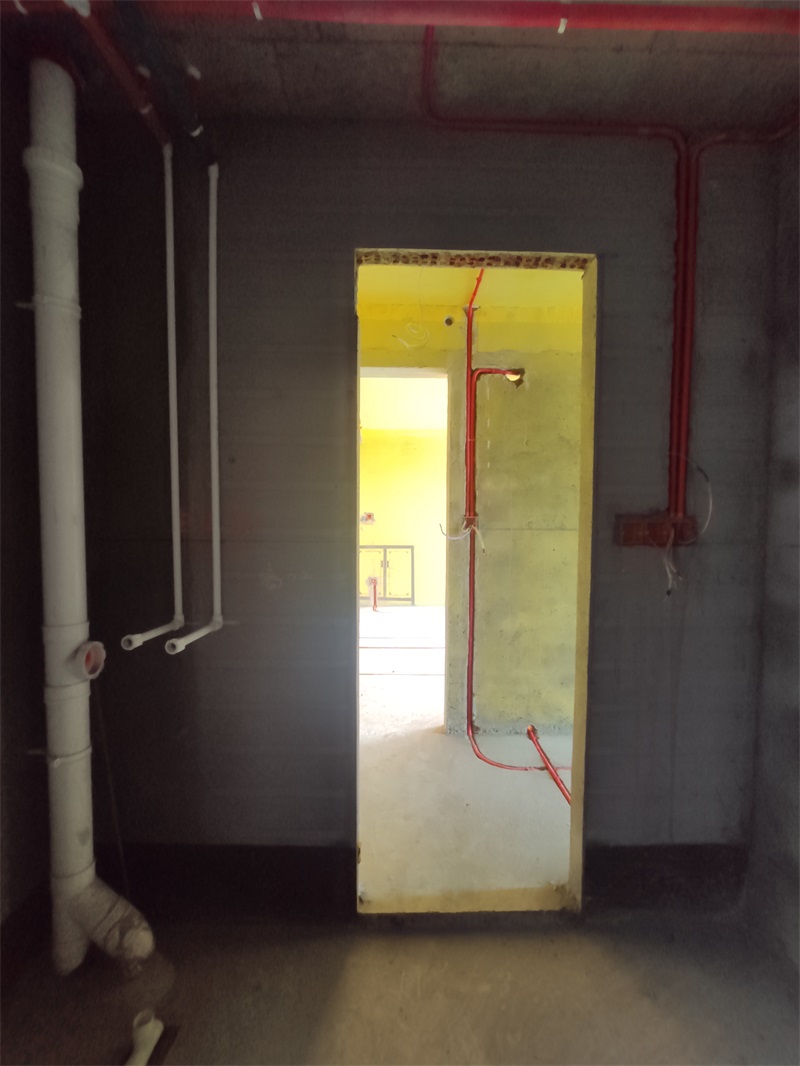

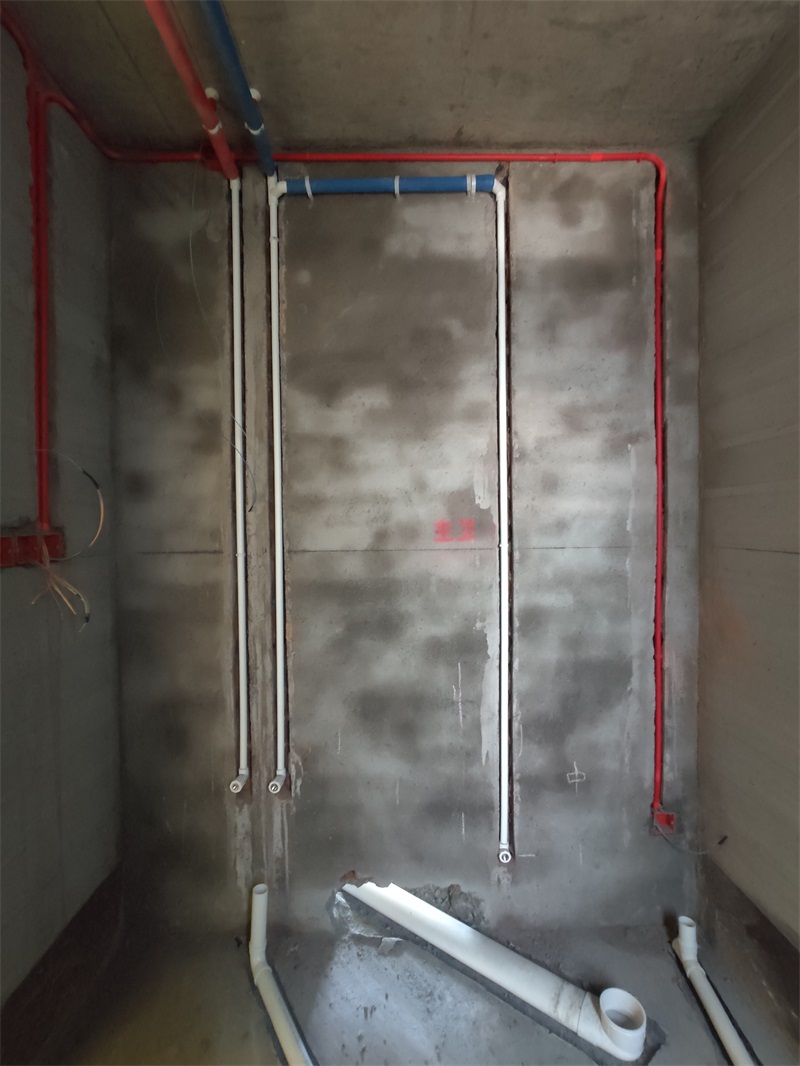

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2020-3-21 15:30:57

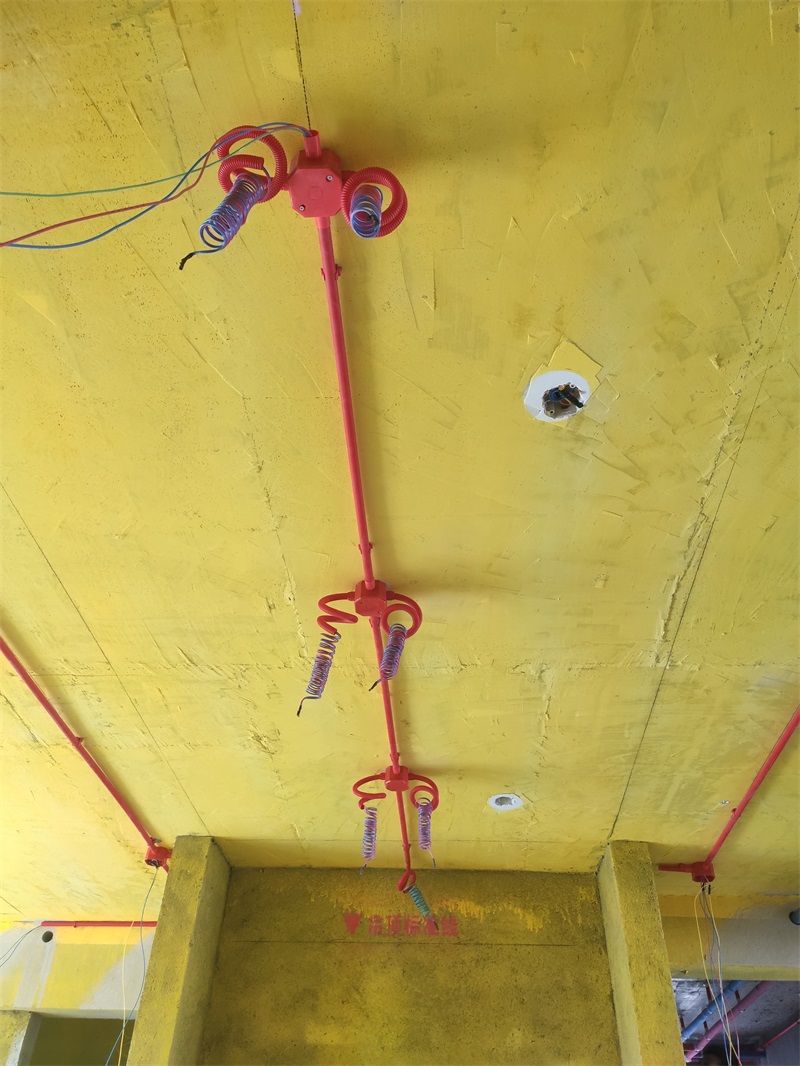

筒灯位置线路用波纹管保护到位

发表于 2020-3-21 15:32:19

筒灯位置线路用波纹管保护到位

发表于 2020-3-21 15:34:47

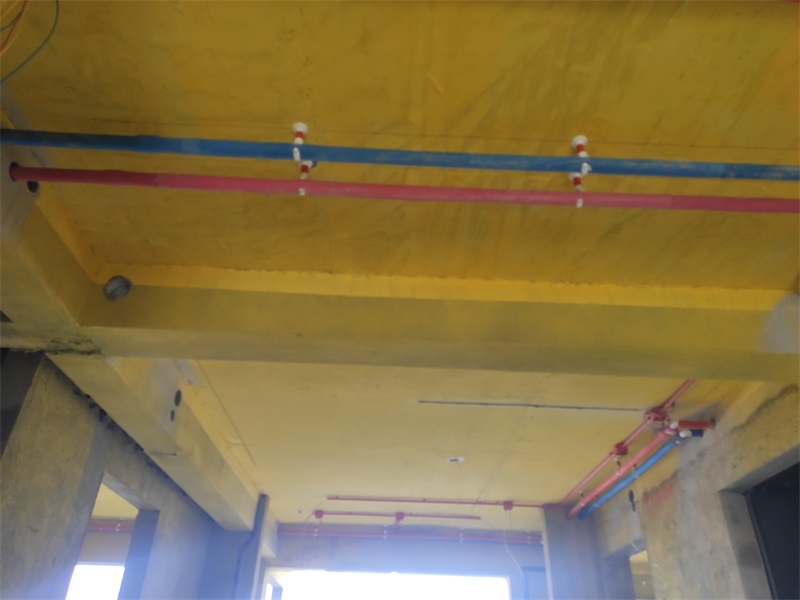

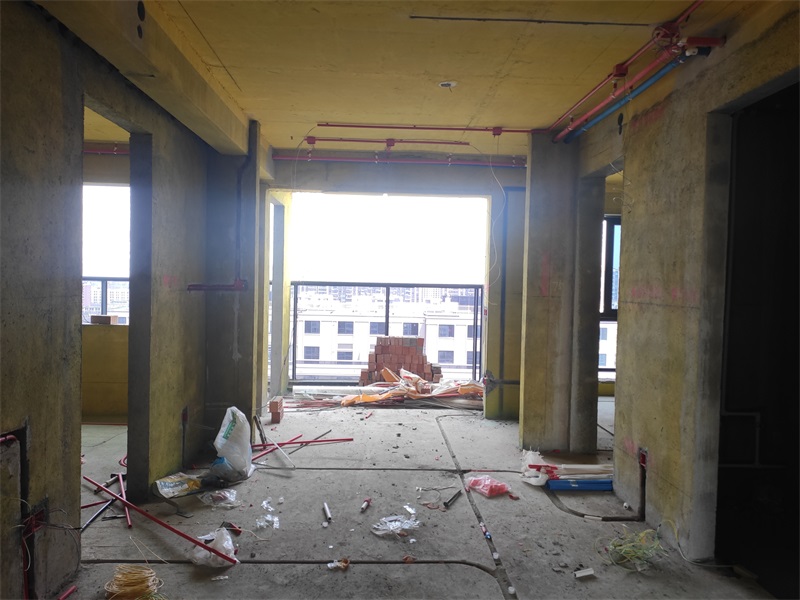

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

发表于 2020-3-21 15:39:13

吊卡距转角处间距不大于15cm，水管弯头处外露，不需要包保温棉

发表于 2020-3-21 15:40:20

保温棉：能够很好的解决冷凝水的问题，保护水管
