兰馨苑38-1-60#190㎡现代—拾光 ·艺影

发表于 2020-5-12 14:49:44

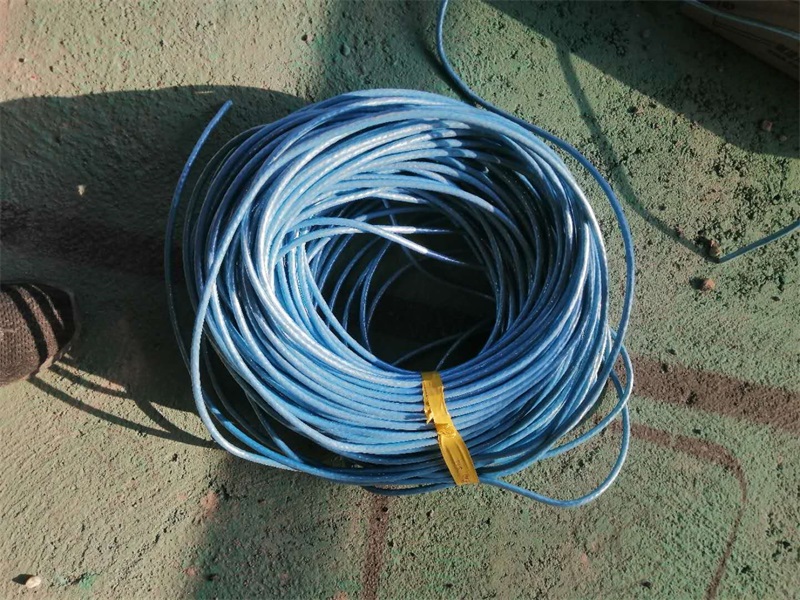

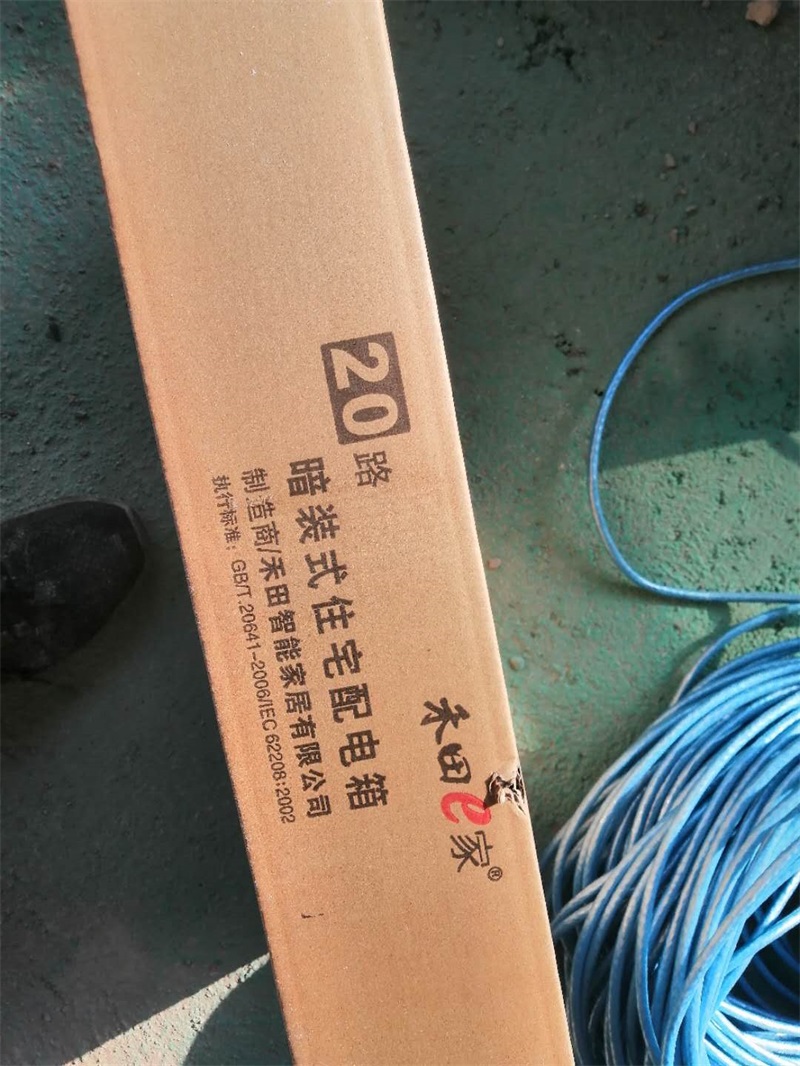

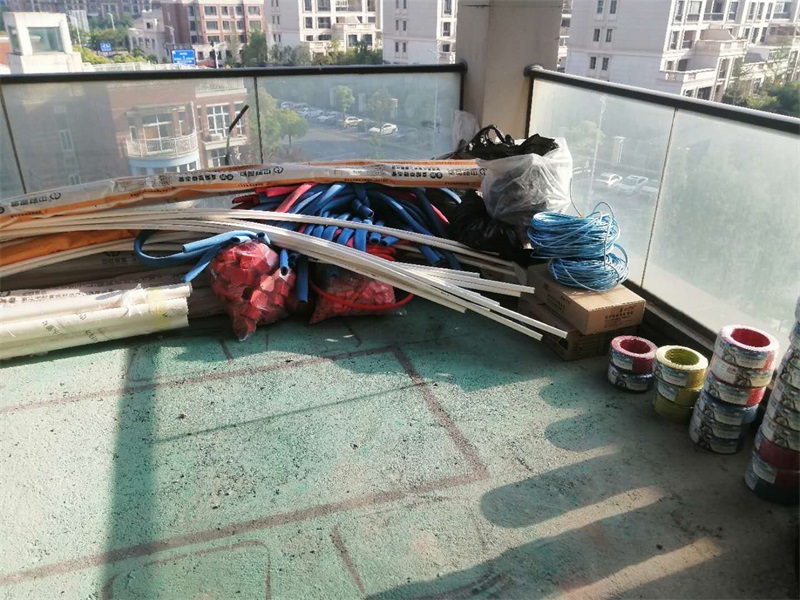

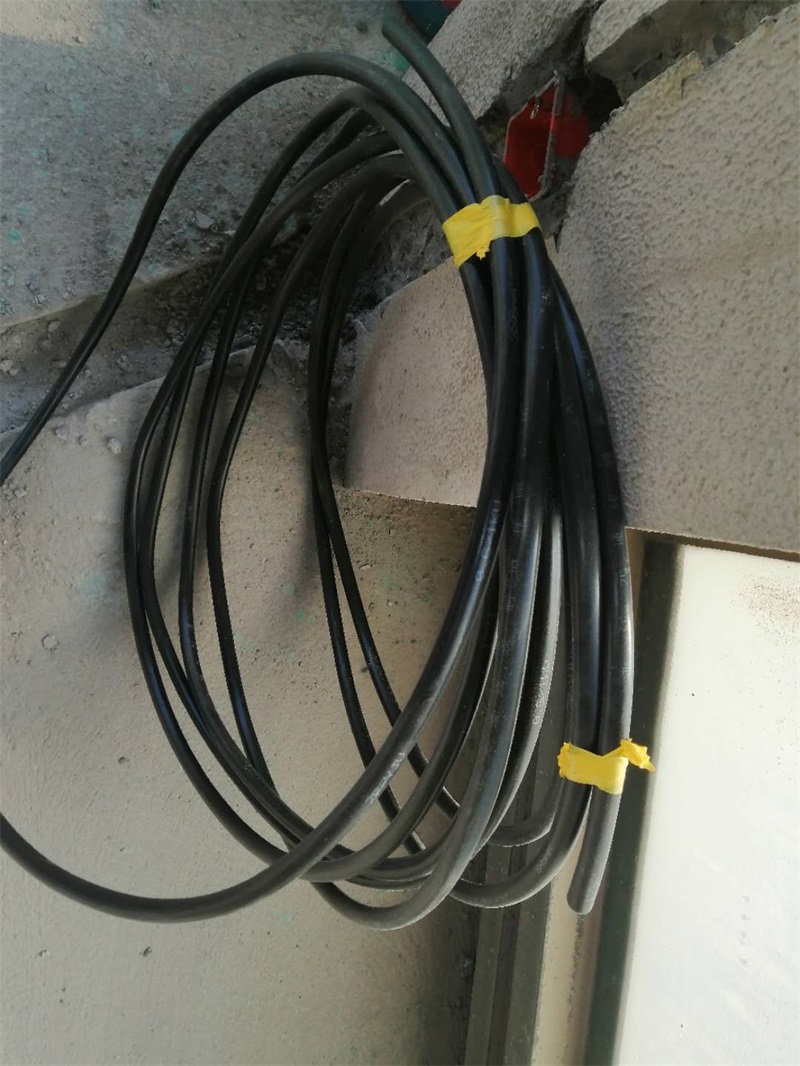

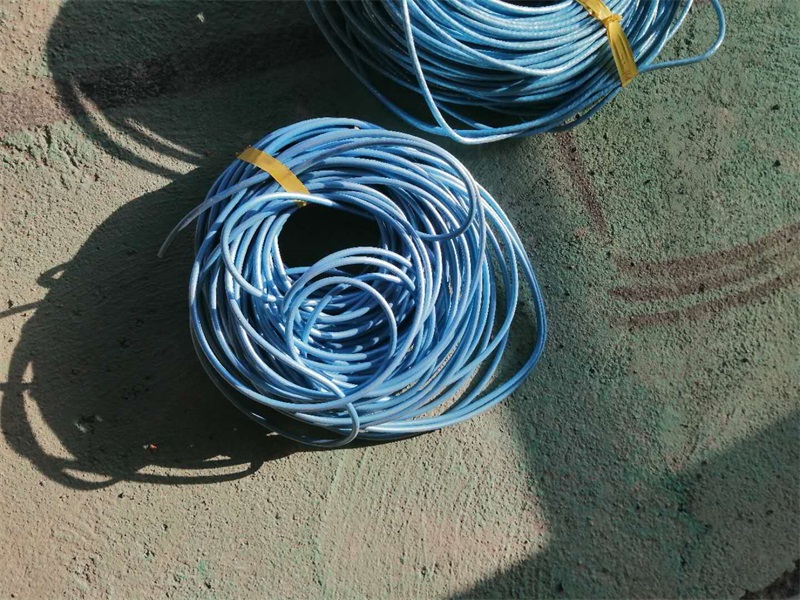

水电材料

发表于 2020-5-12 14:54:40

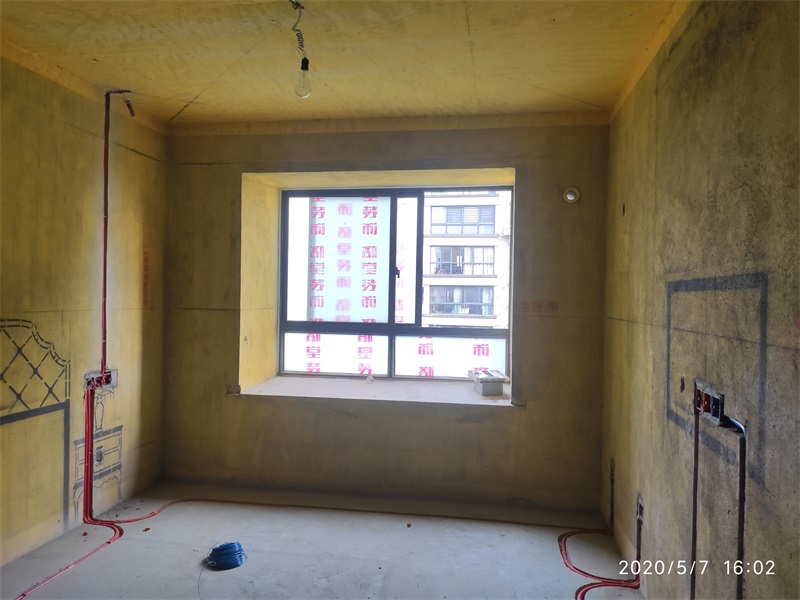

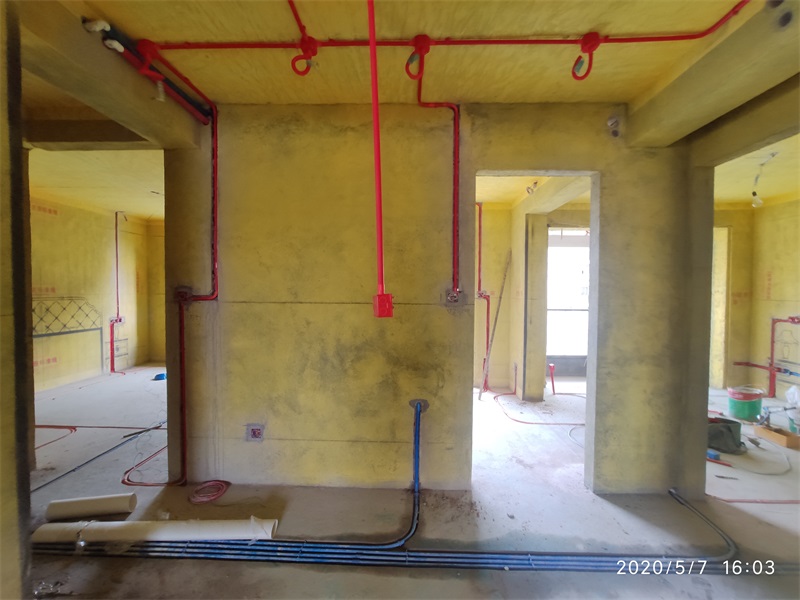

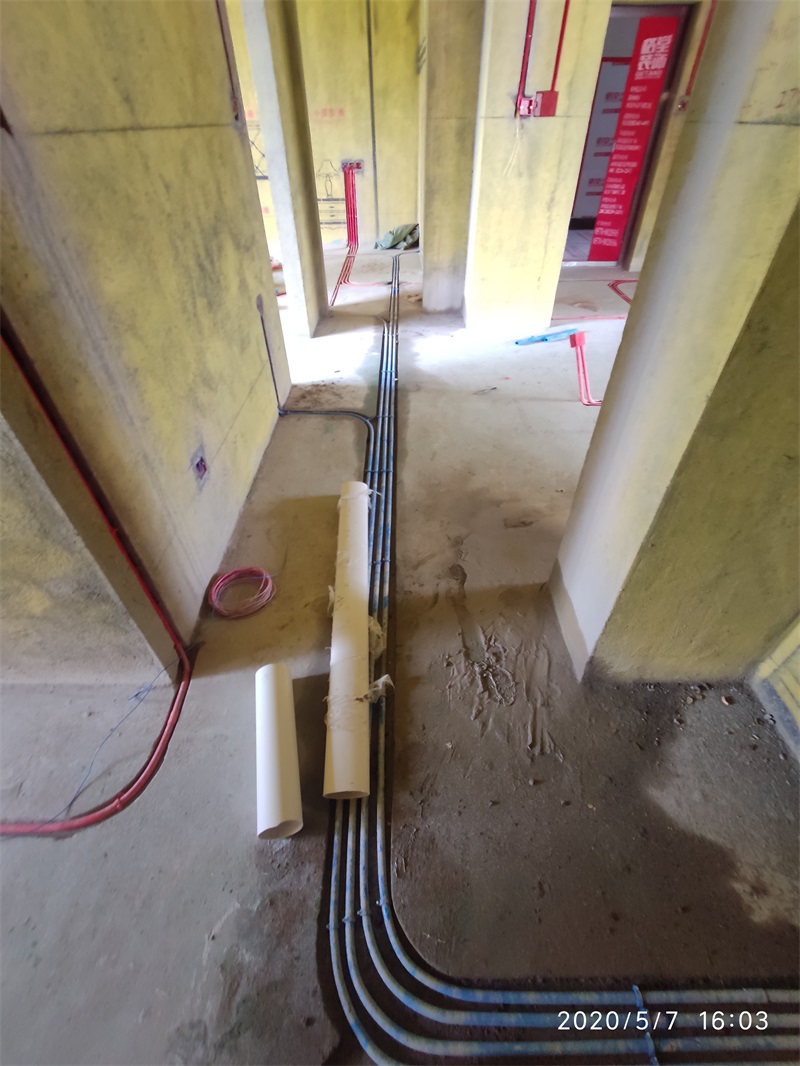

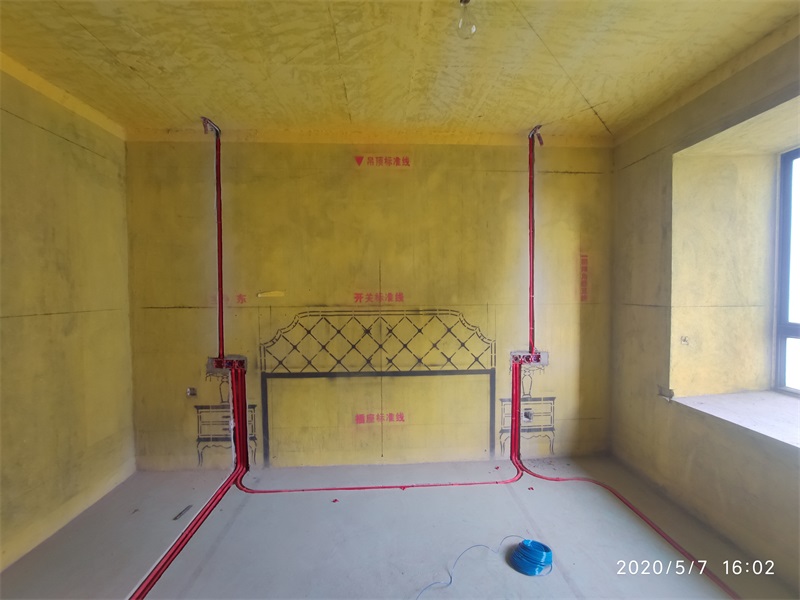

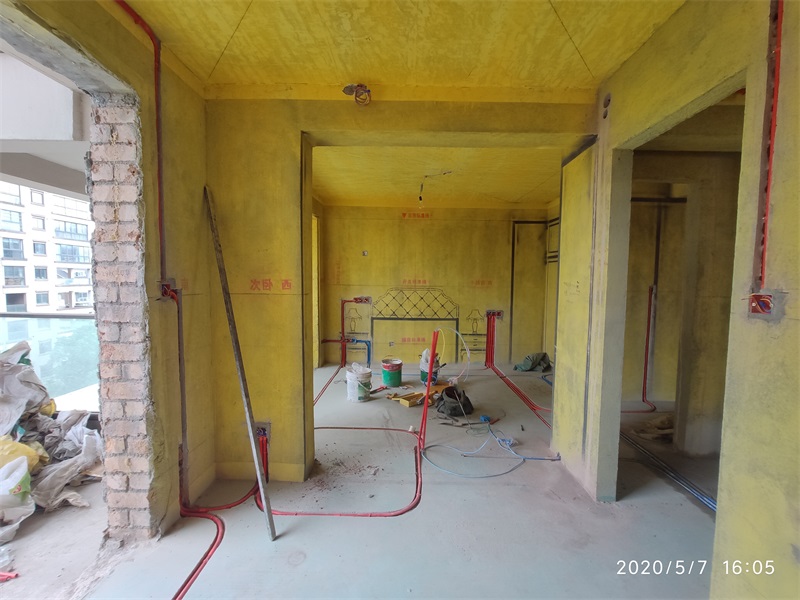

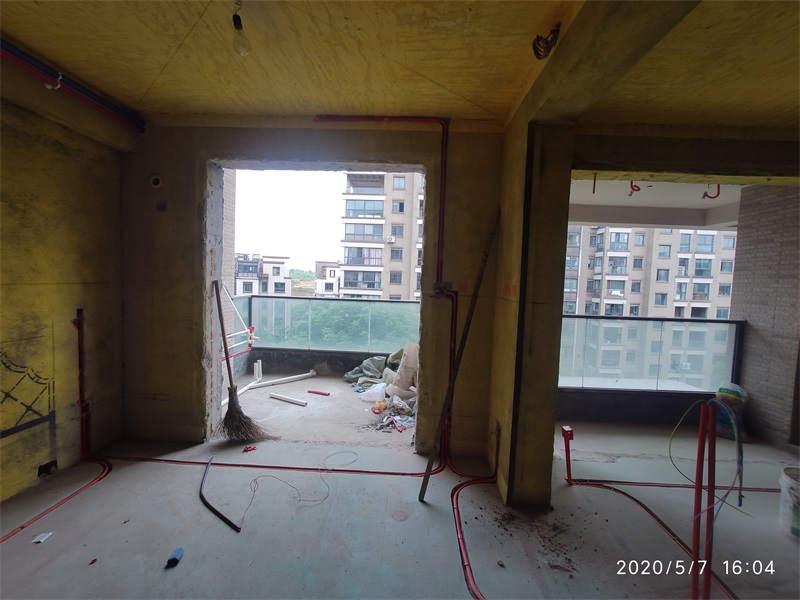

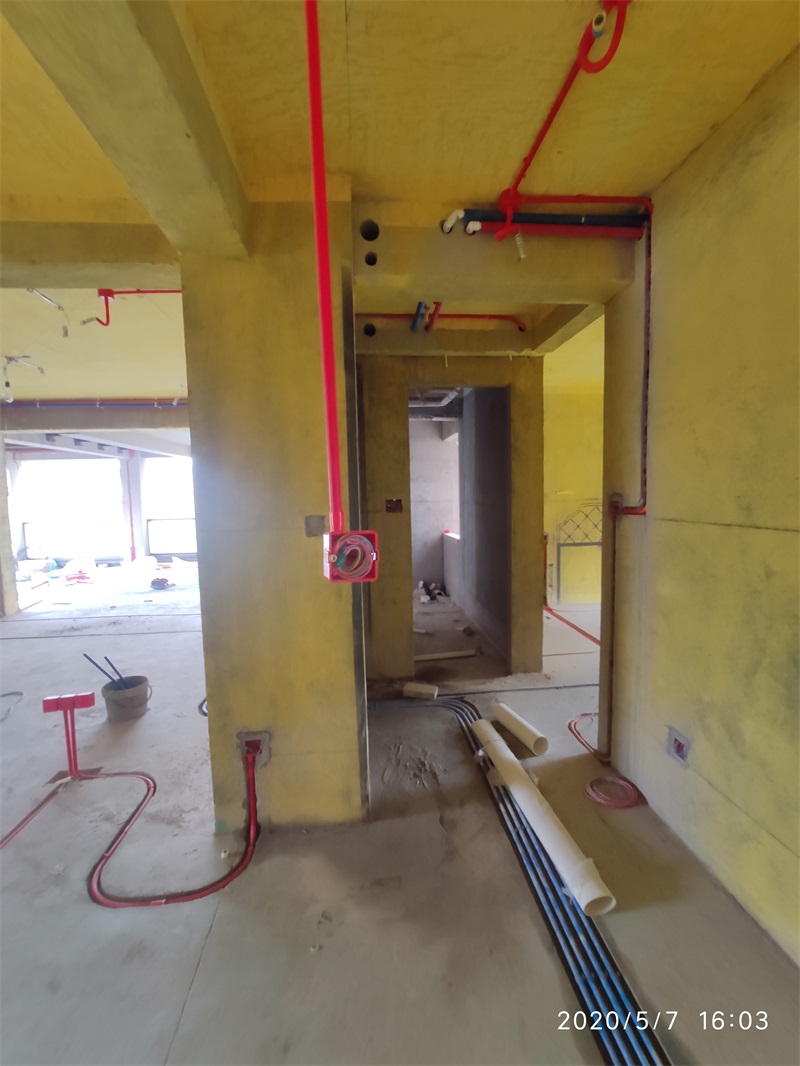

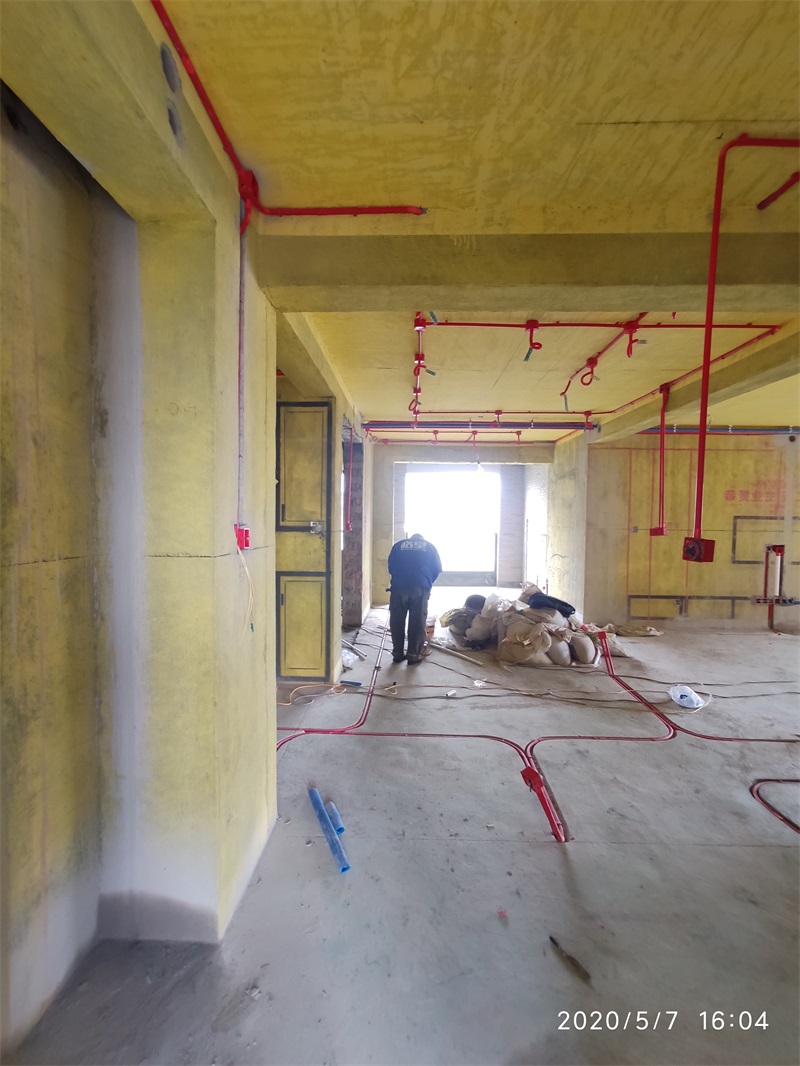

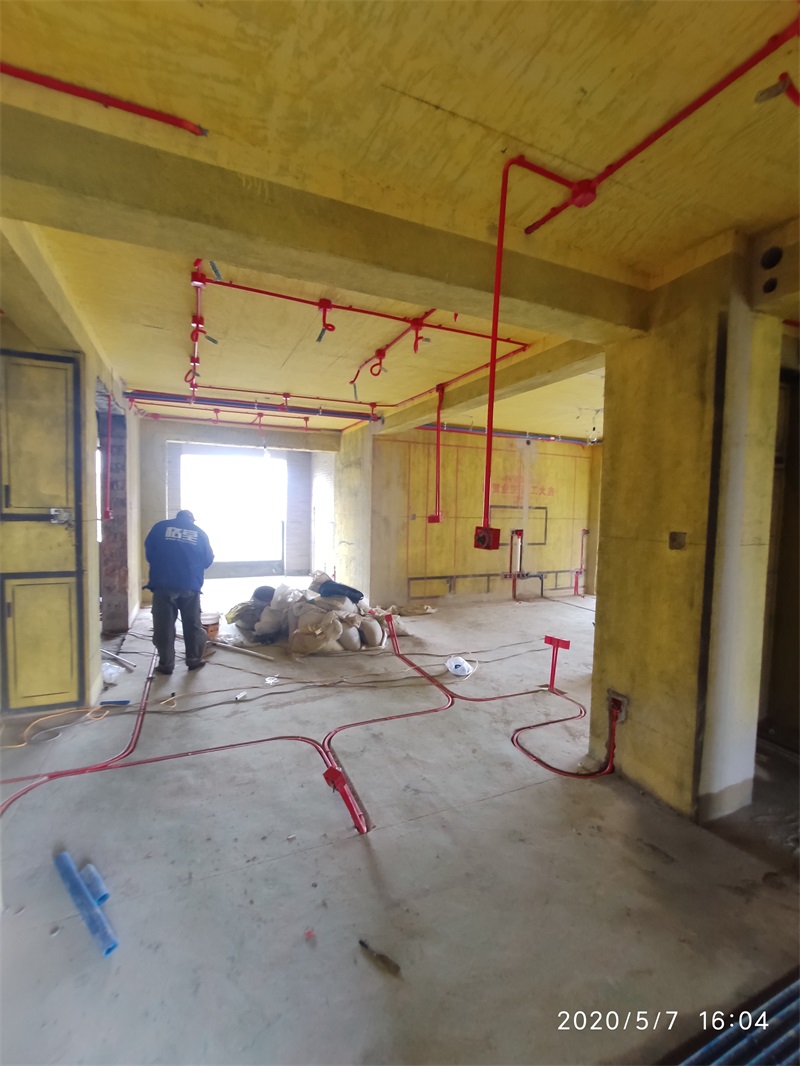

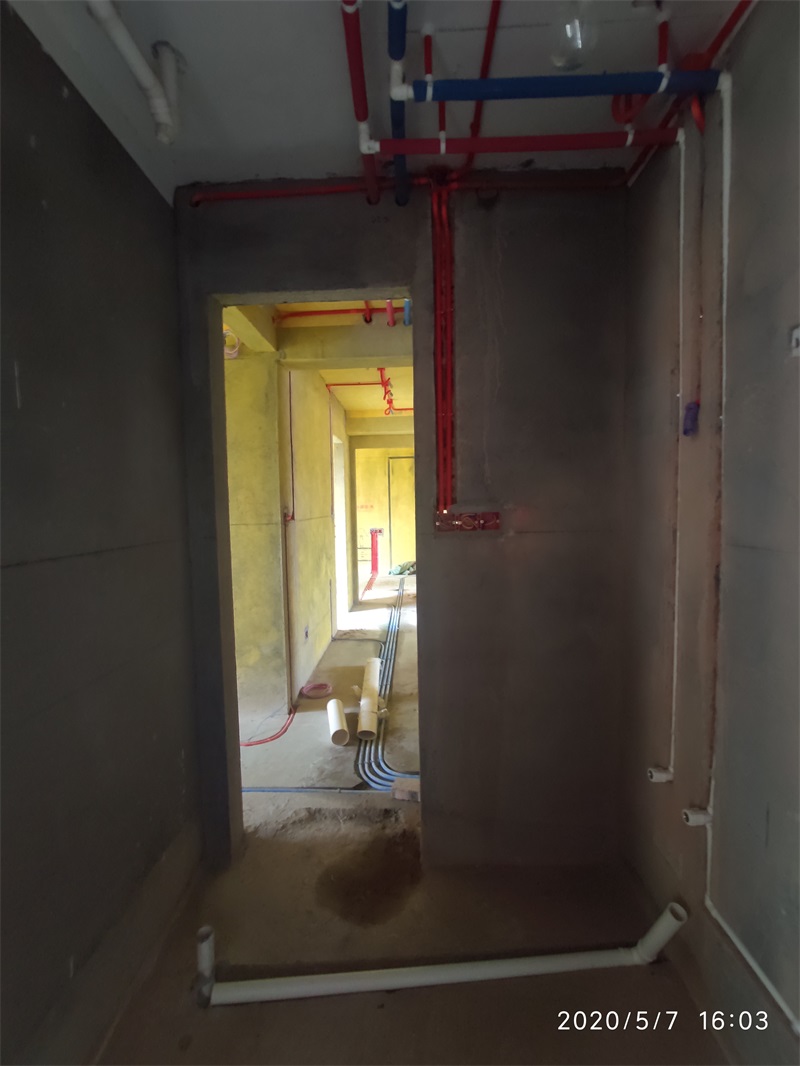

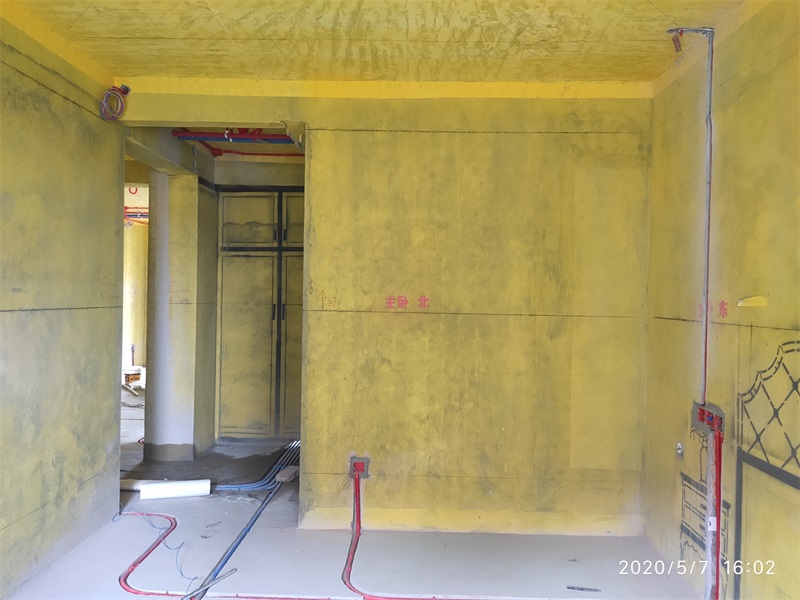

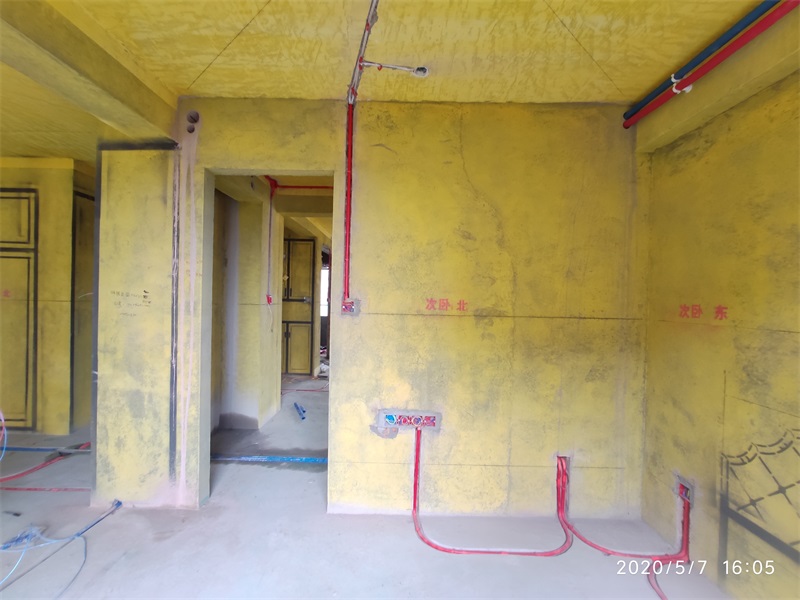

红色线管代表强电，蓝色线管代表弱电

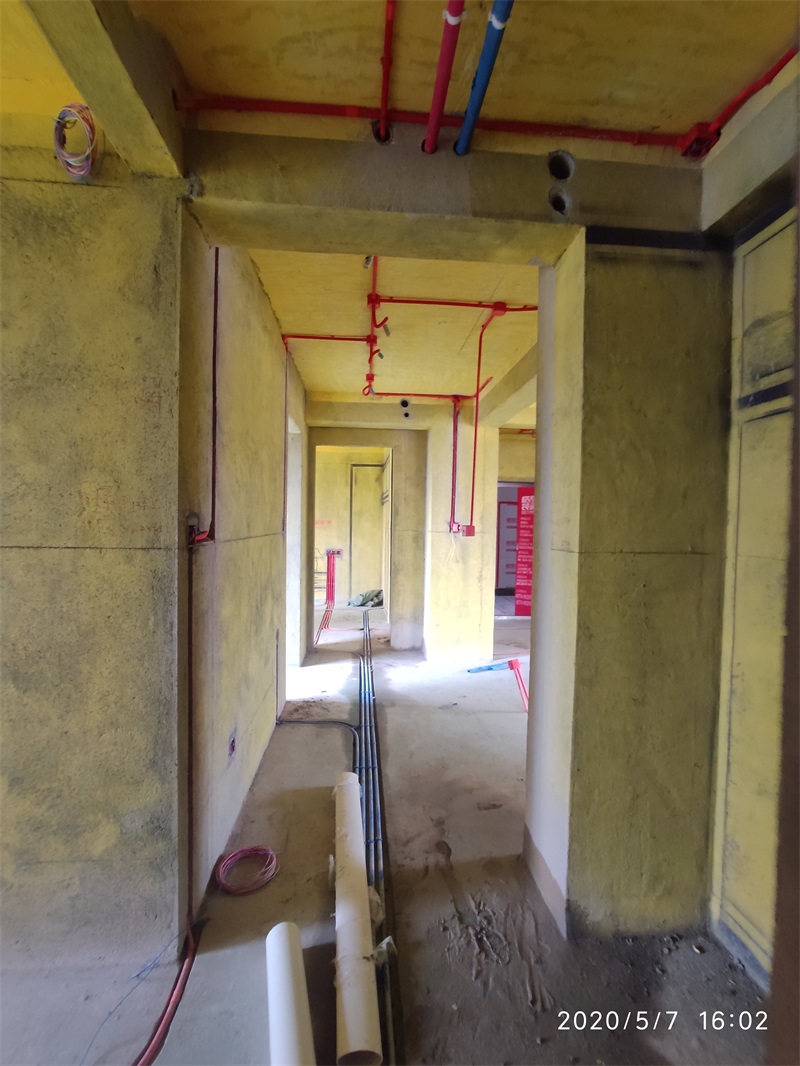

顶部的电线要用黄蜡管保护起来

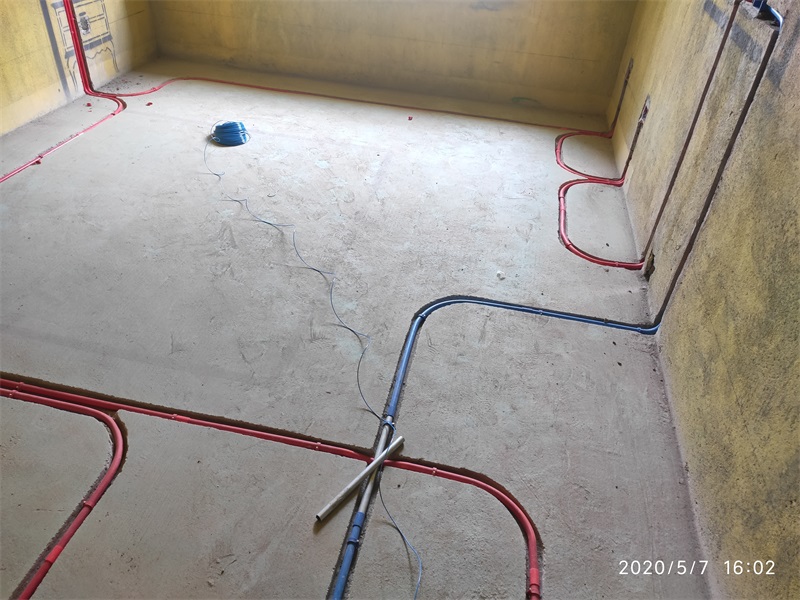

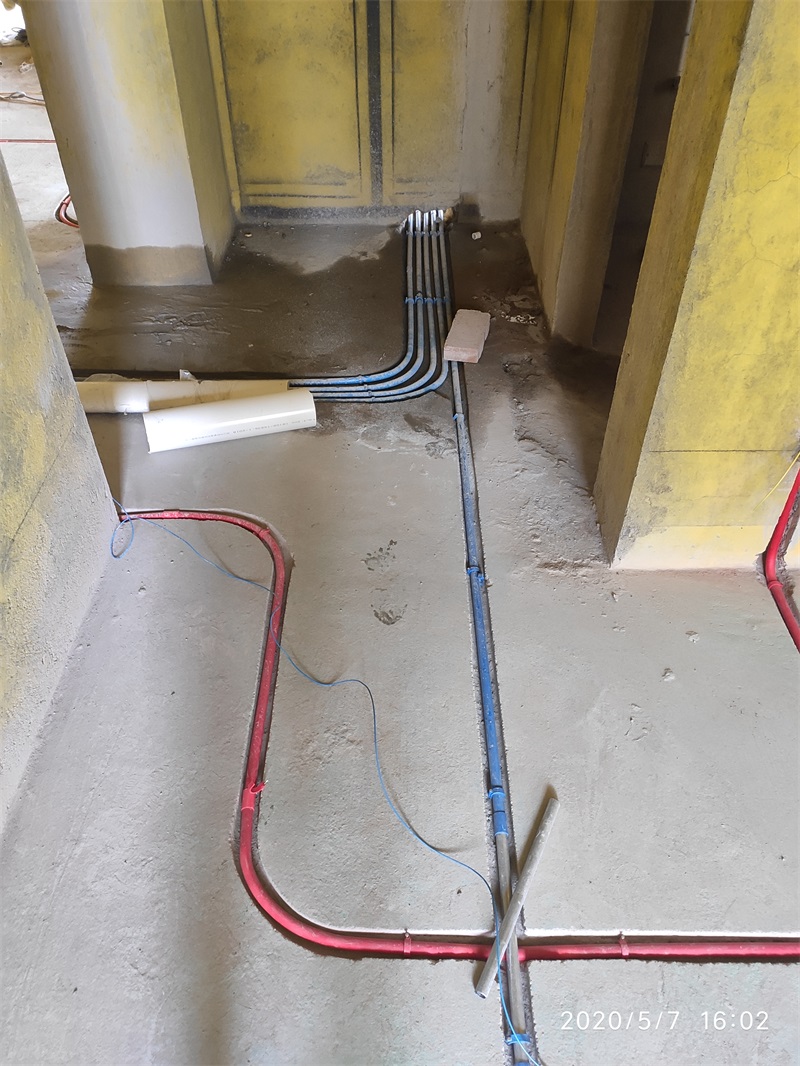

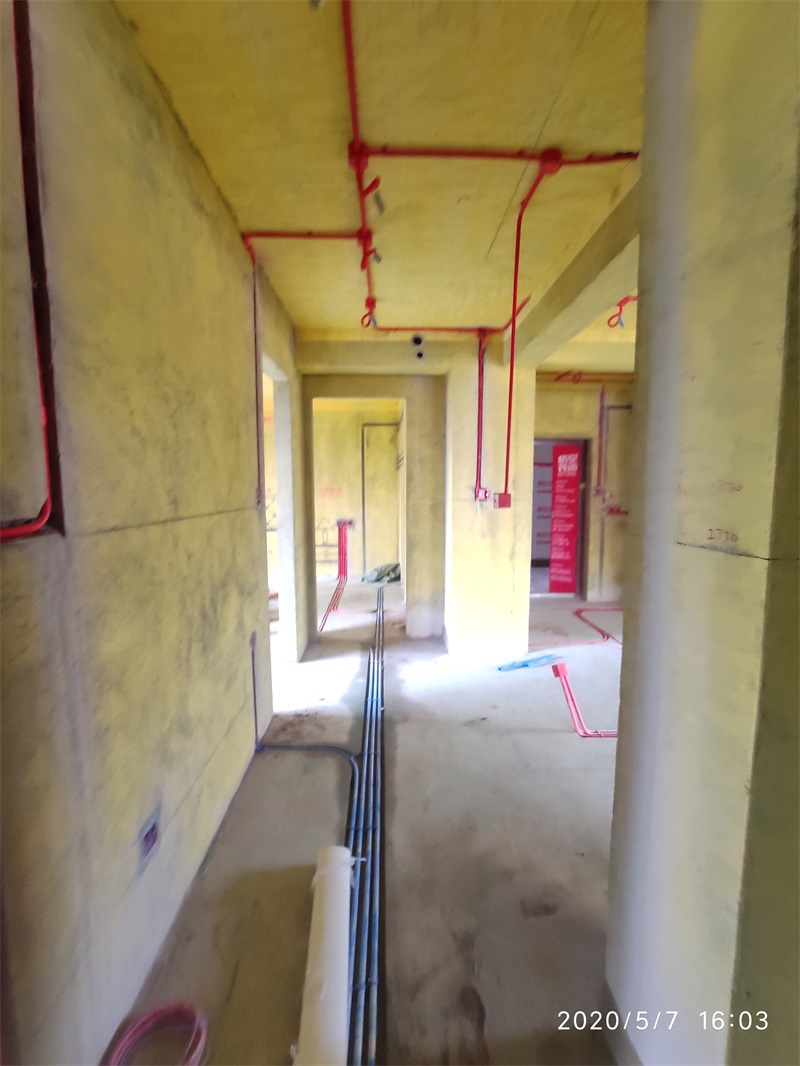

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-5-12 14:55:31

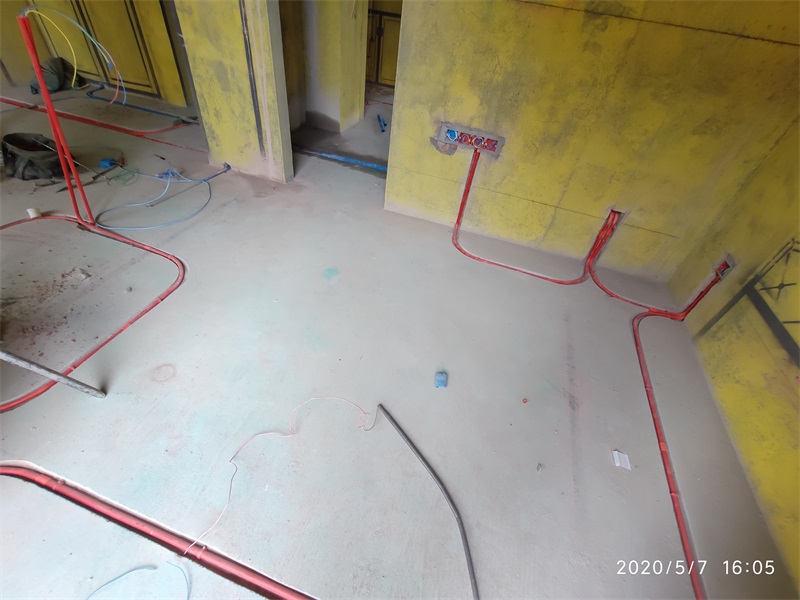

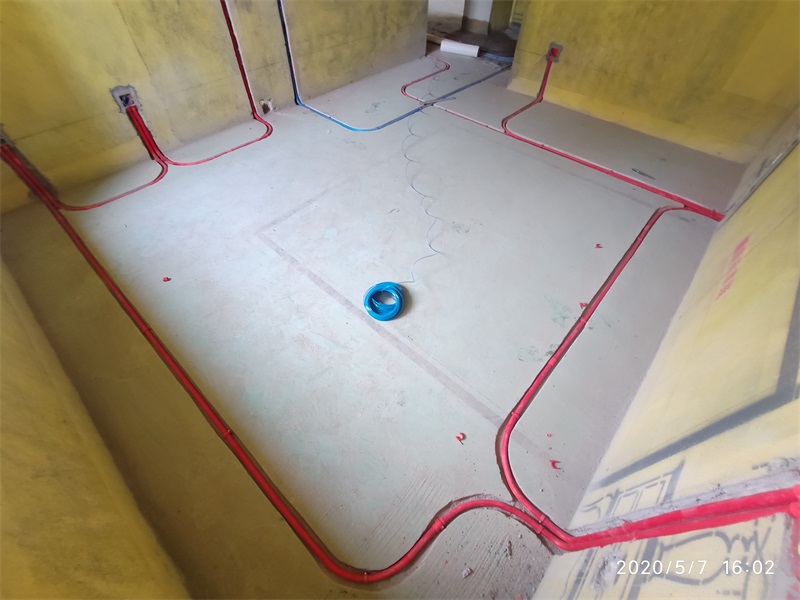

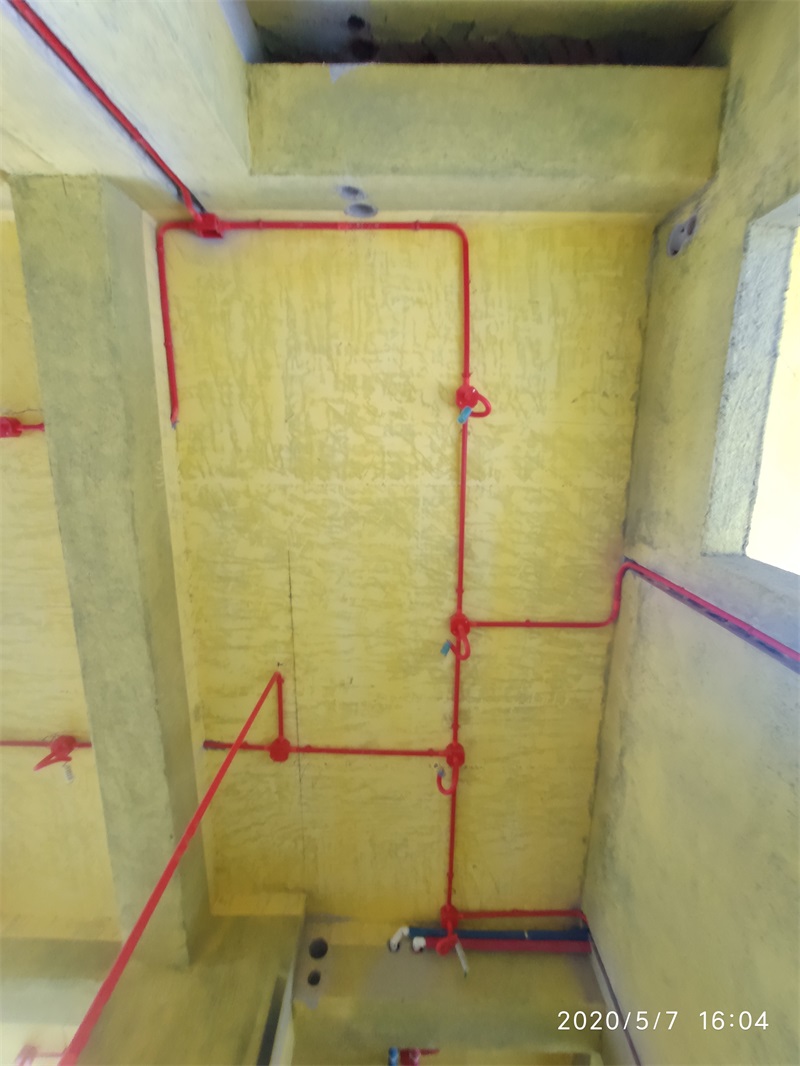

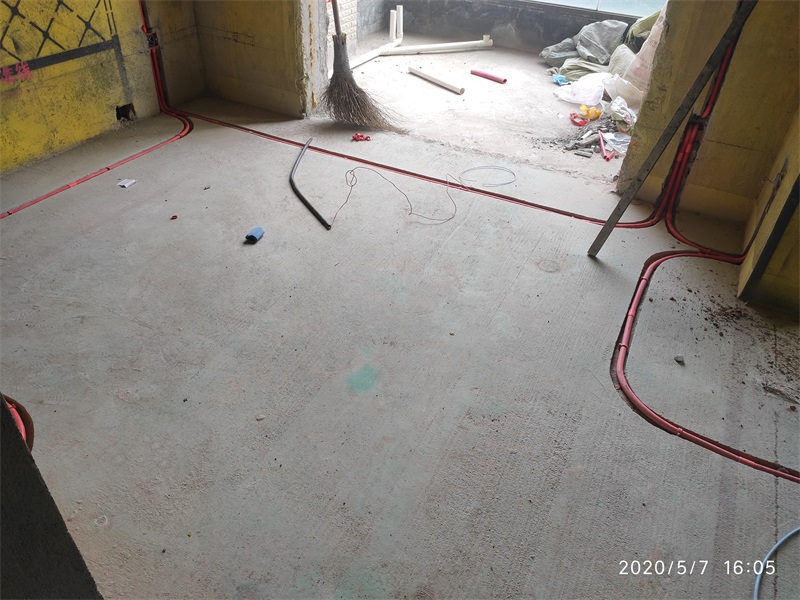

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2020-5-12 14:58:12

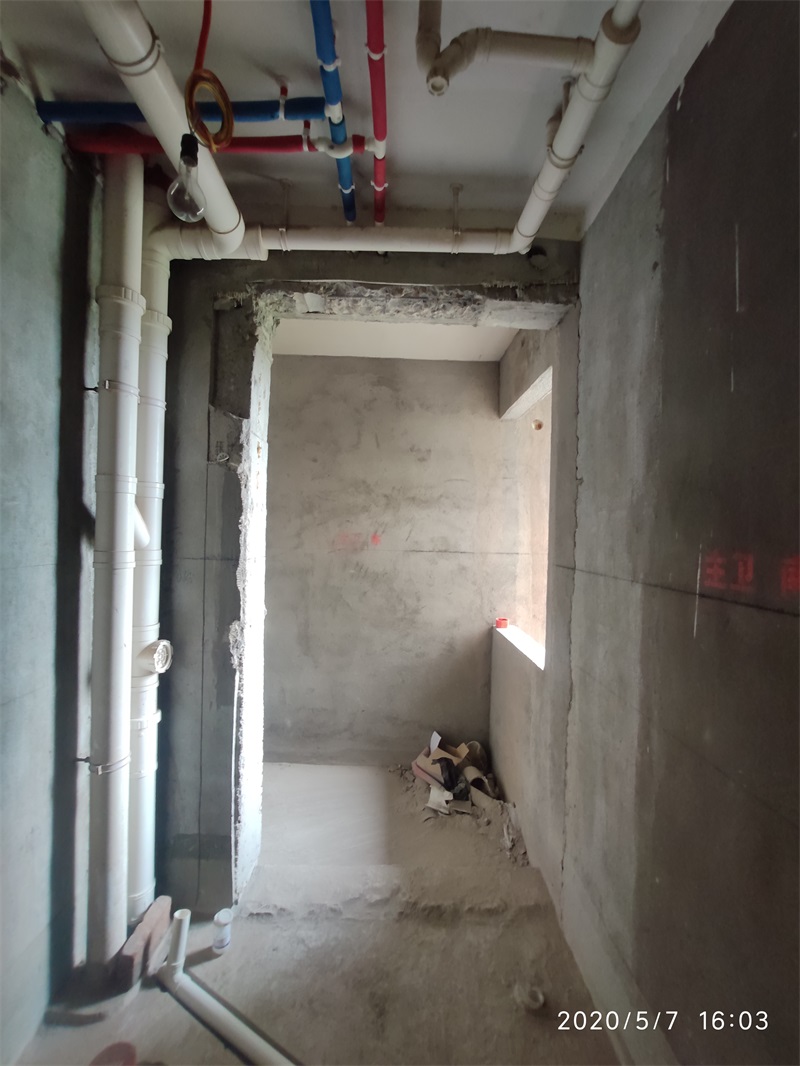

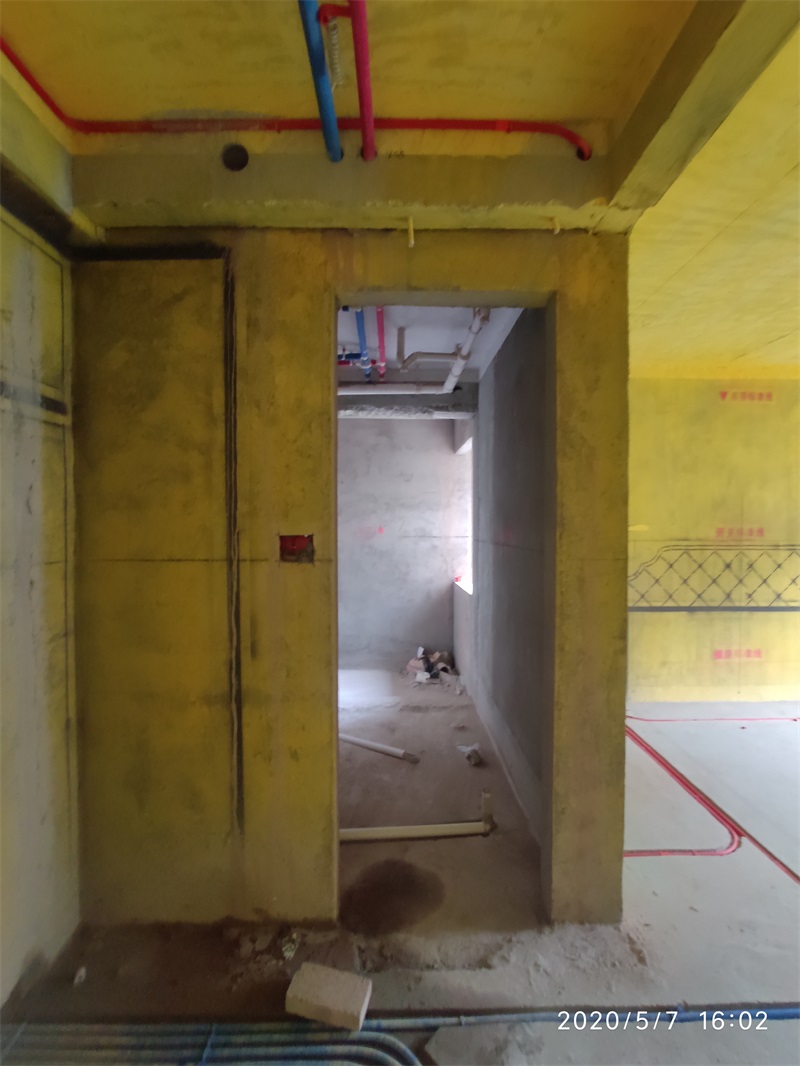

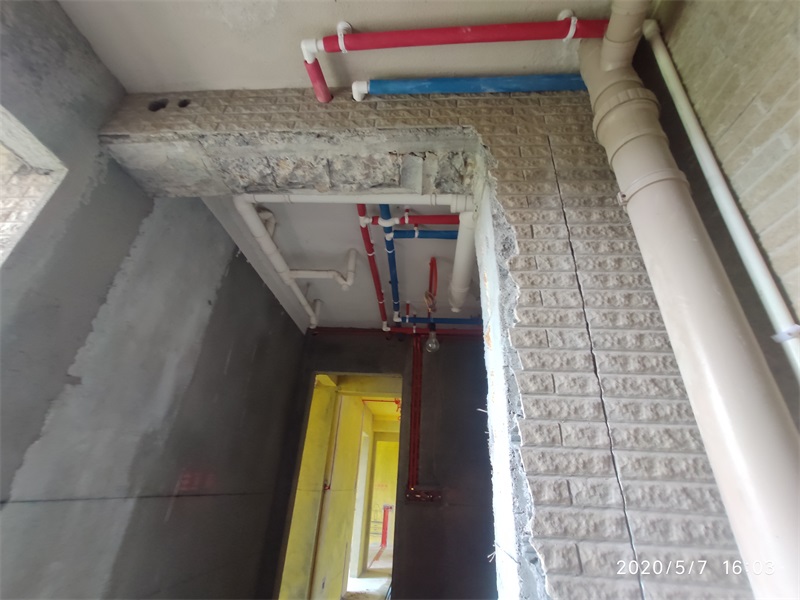

水管用保温棉包裹，红色保温棉代表热水，蓝色保温棉代表冷水

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-5-12 14:58:41

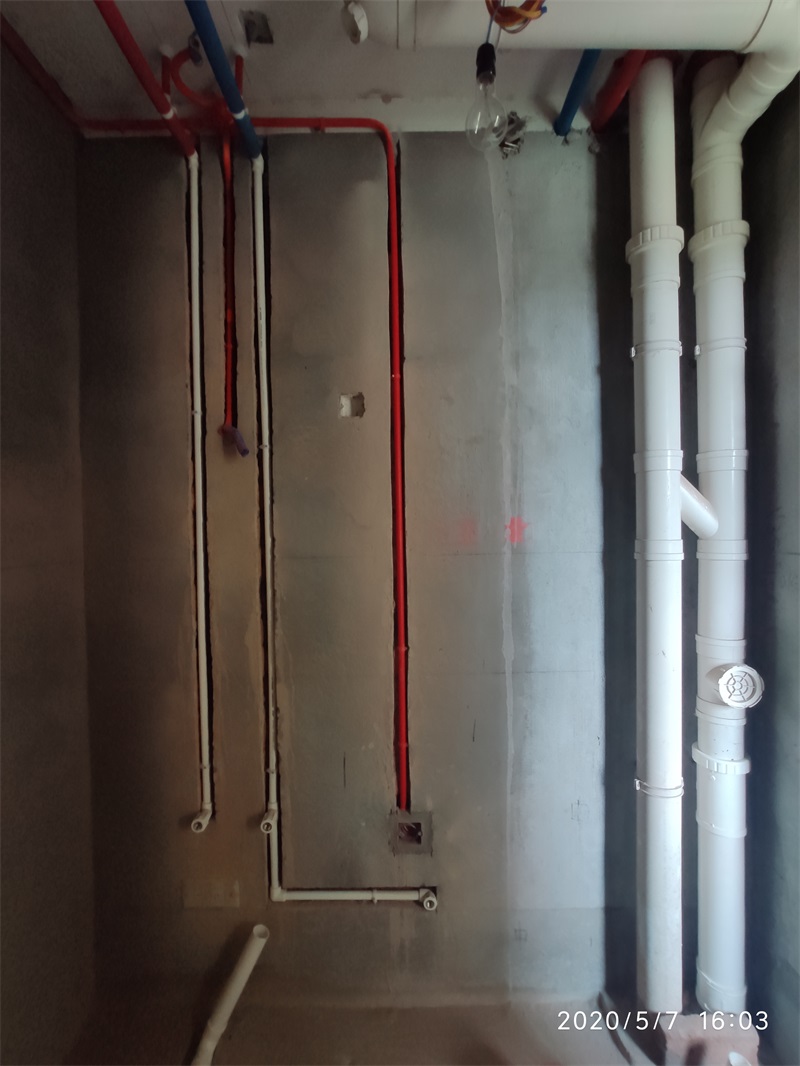

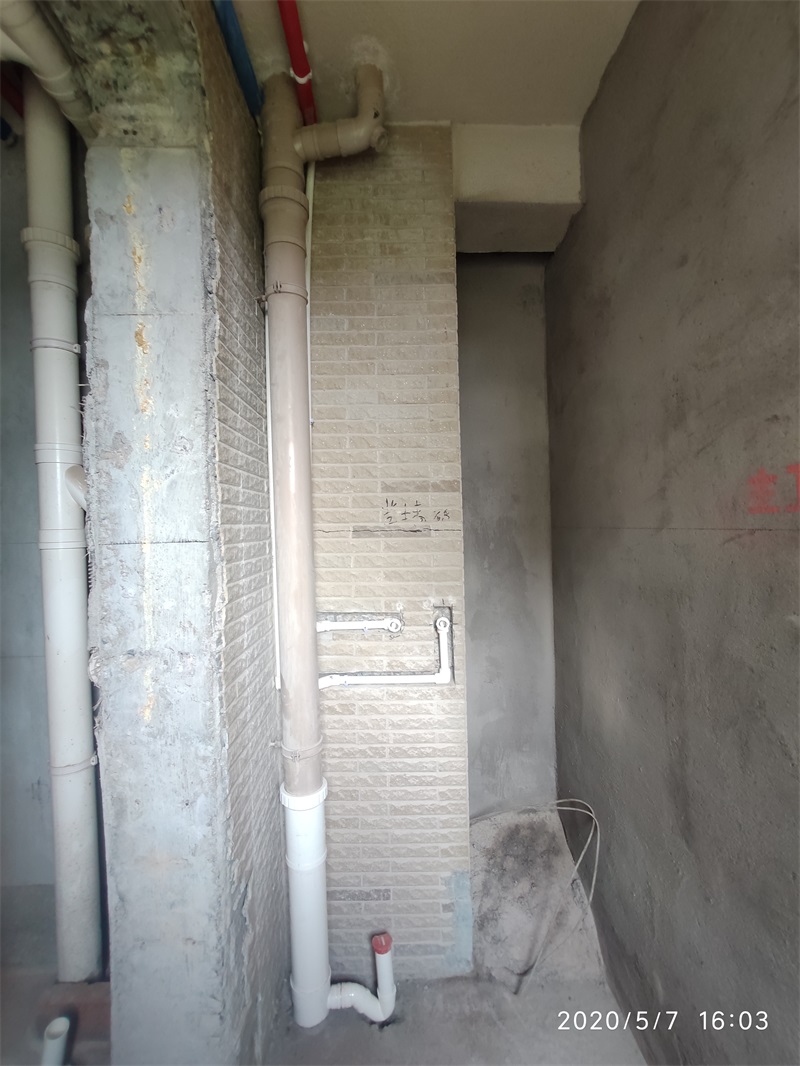

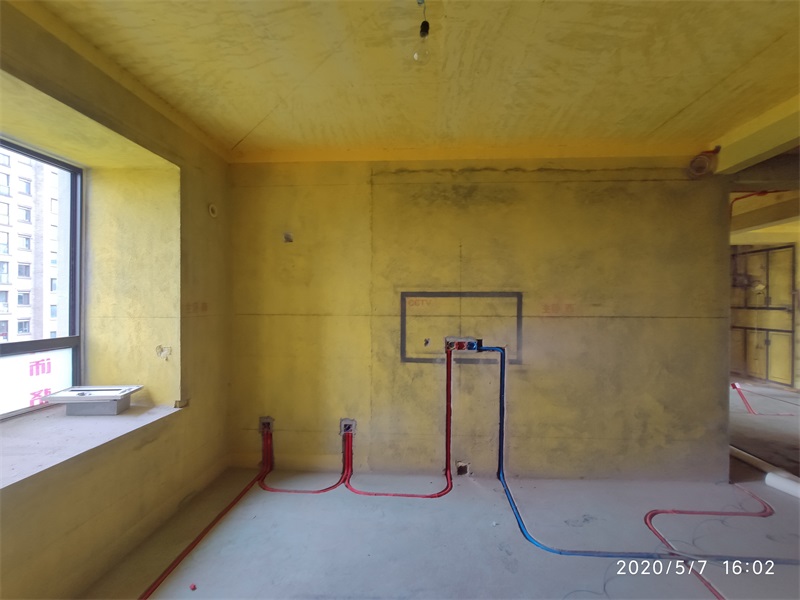

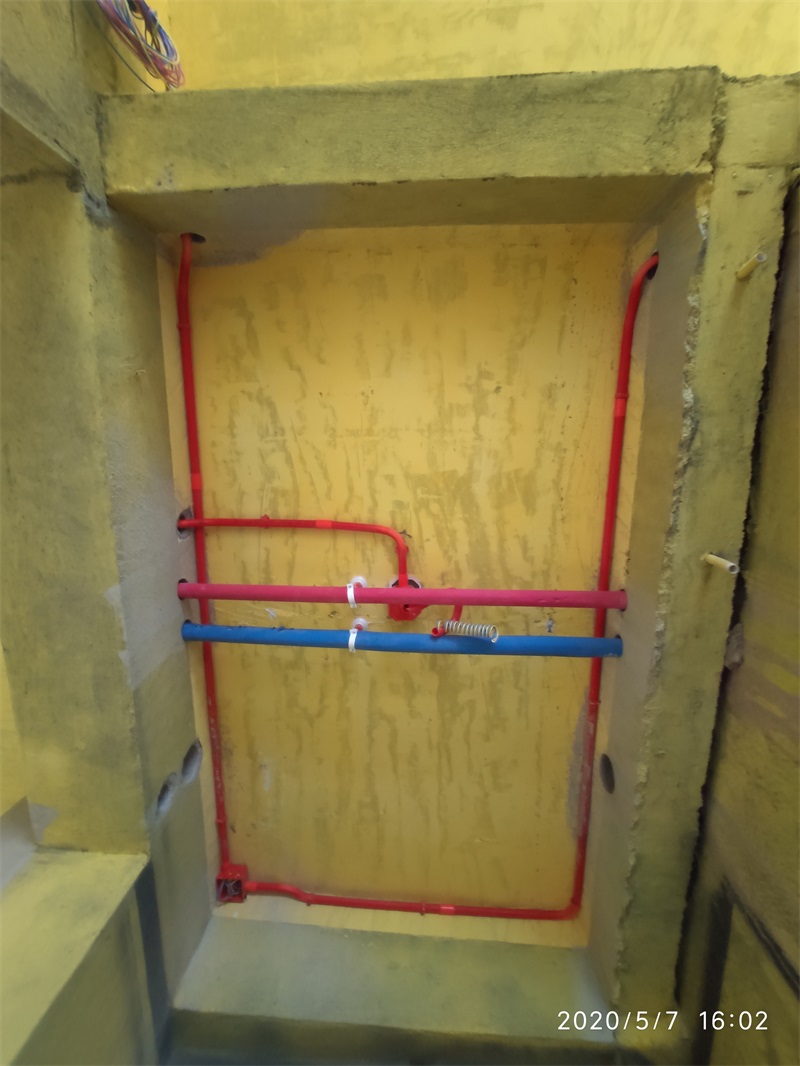

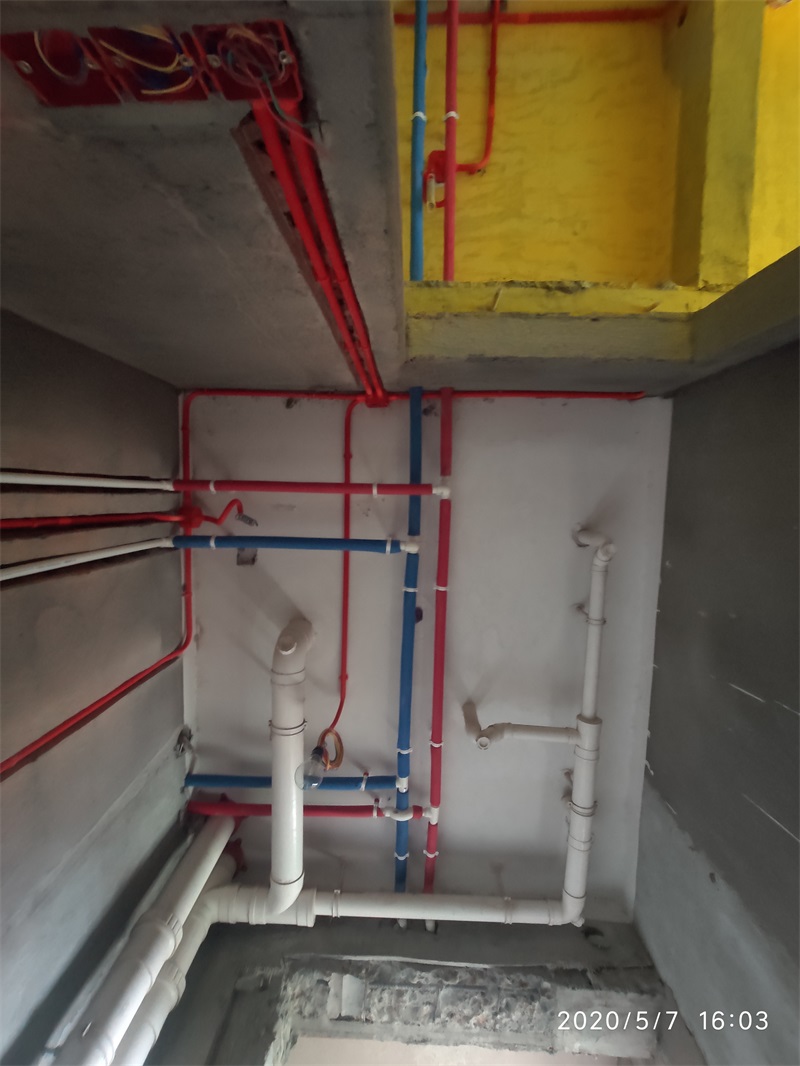

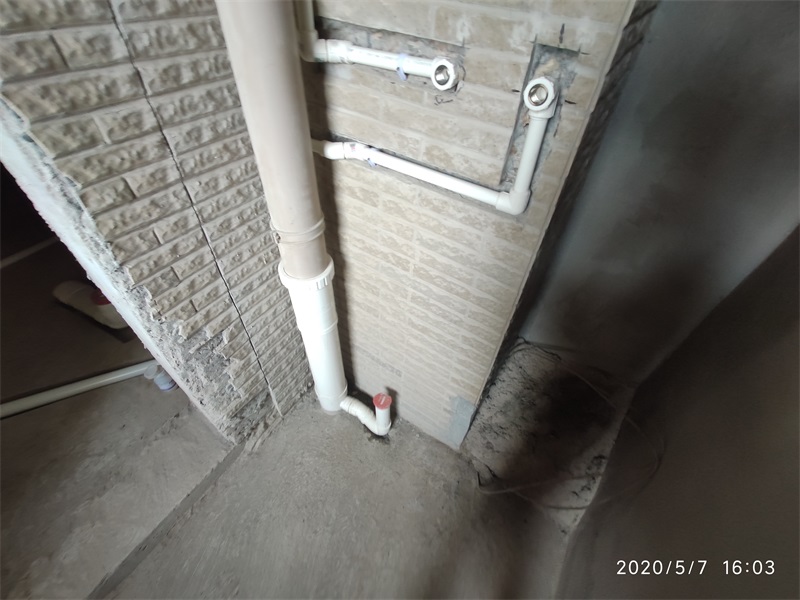

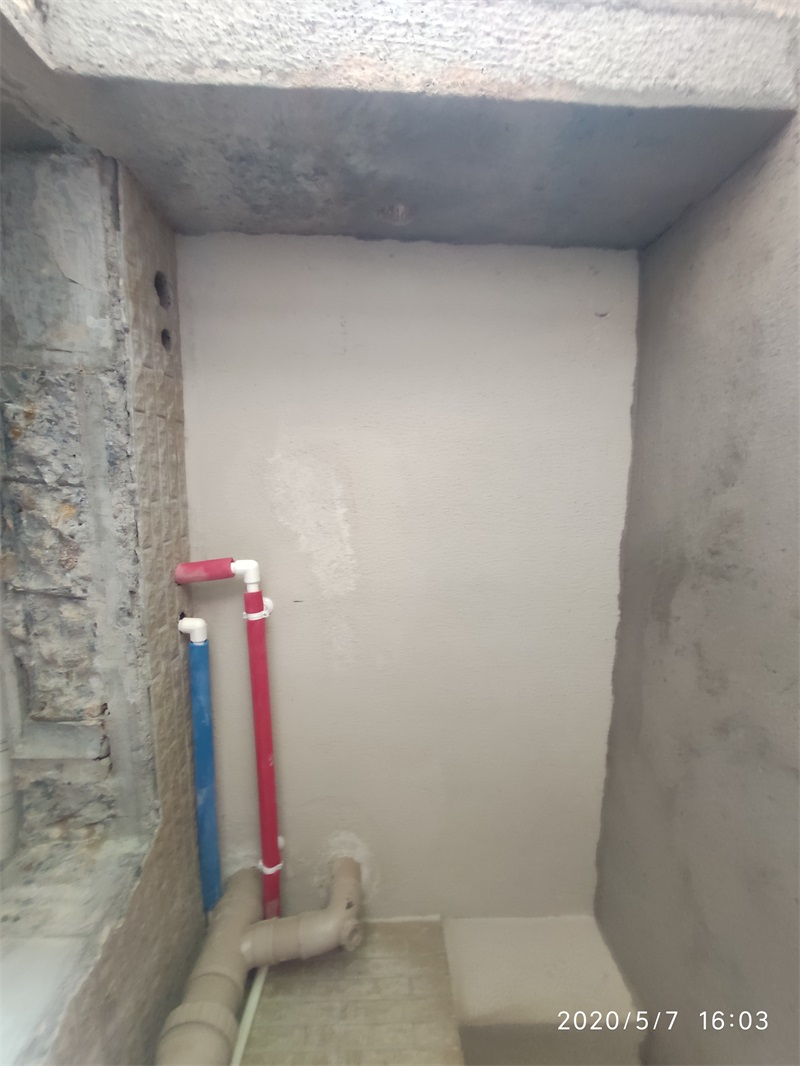

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-5-12 14:59:27

水管弯头处不需要包保温棉

发表于 2020-5-12 15:03:30

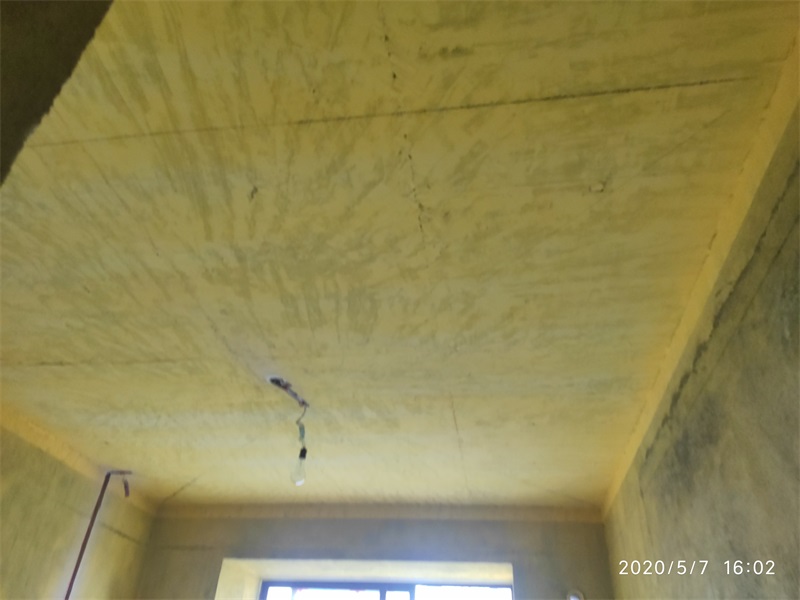

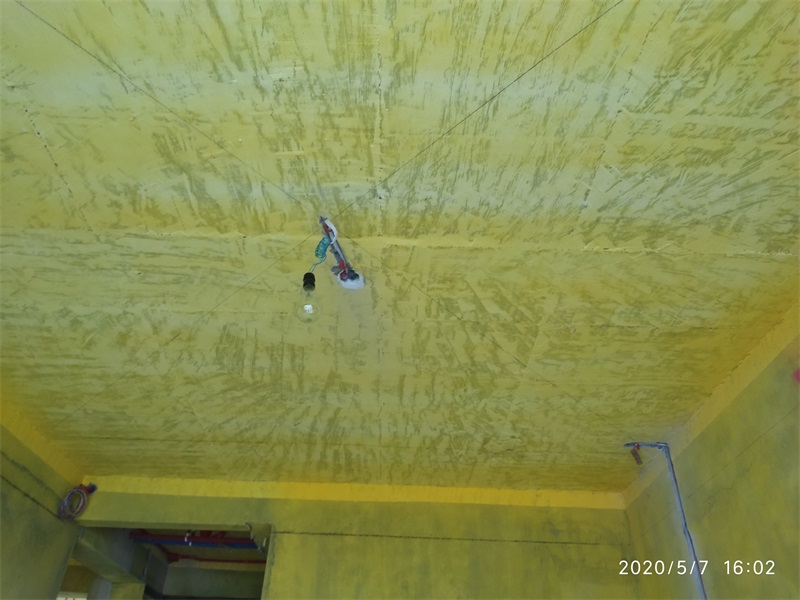

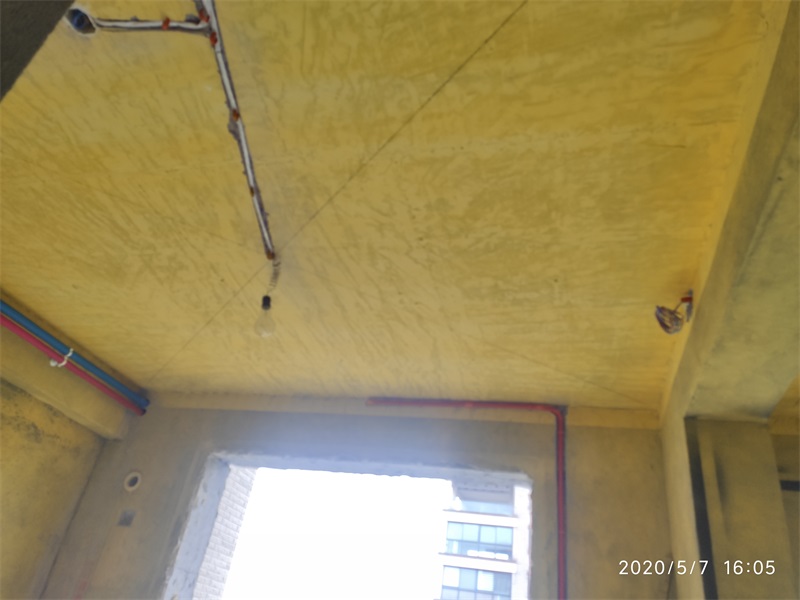

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，

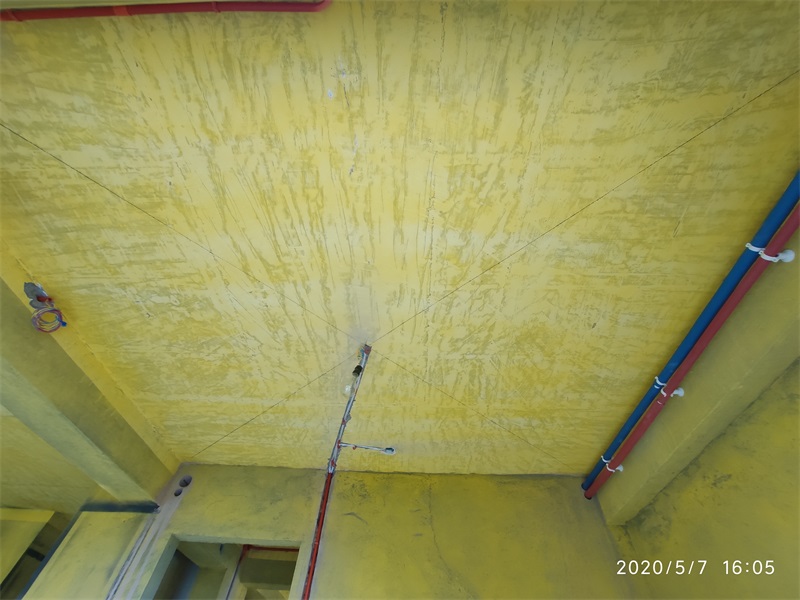

吊顶灯线用八角盒分开，顶面线管用U形卡固定

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-5-12 15:04:38

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位

发表于 2020-5-12 15:05:40

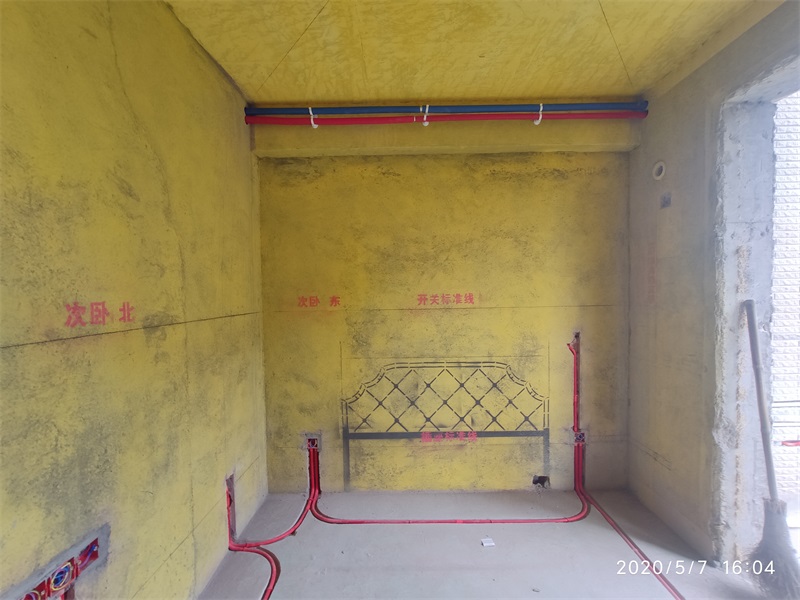

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

发表于 2020-5-12 15:06:59

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

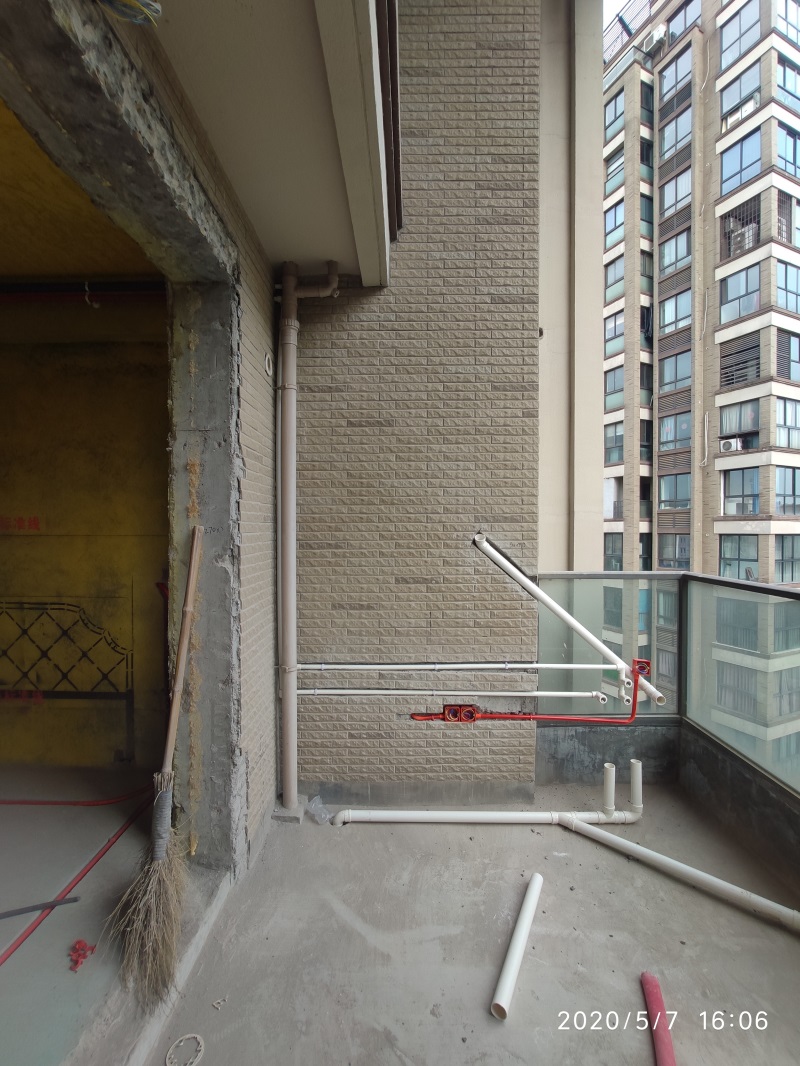

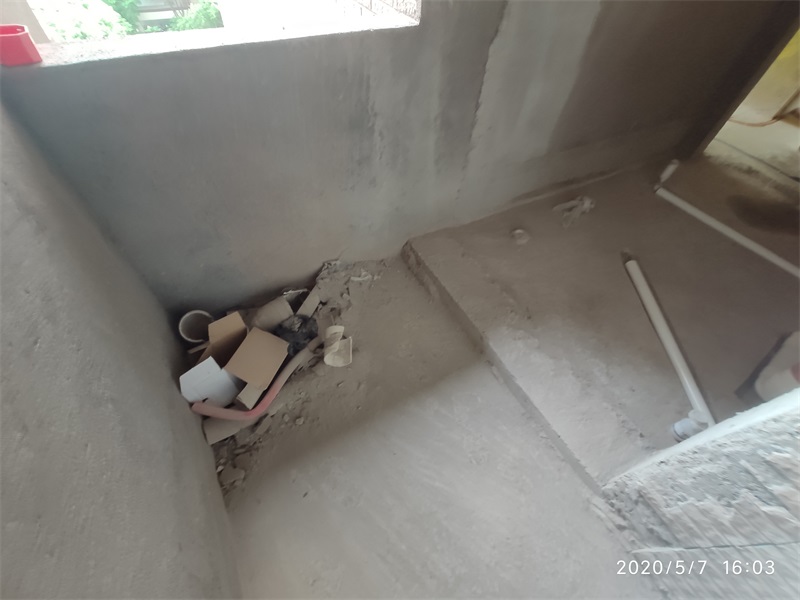

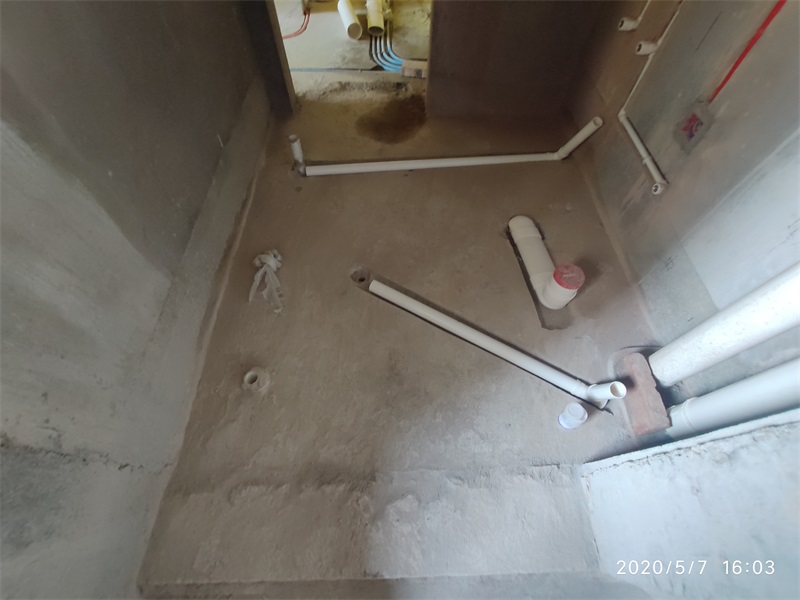

地漏下水口和洗衣机排水口分开
