兰馨苑38-1-60#190㎡现代—拾光 ·艺影

发表于 2020-5-23 08:26:34

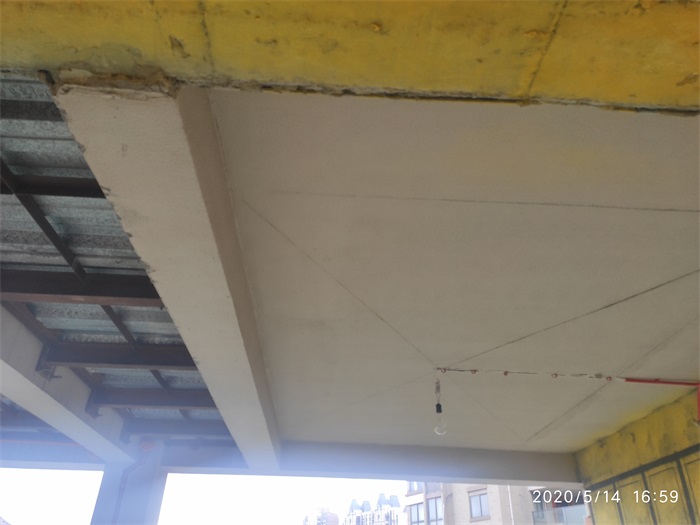

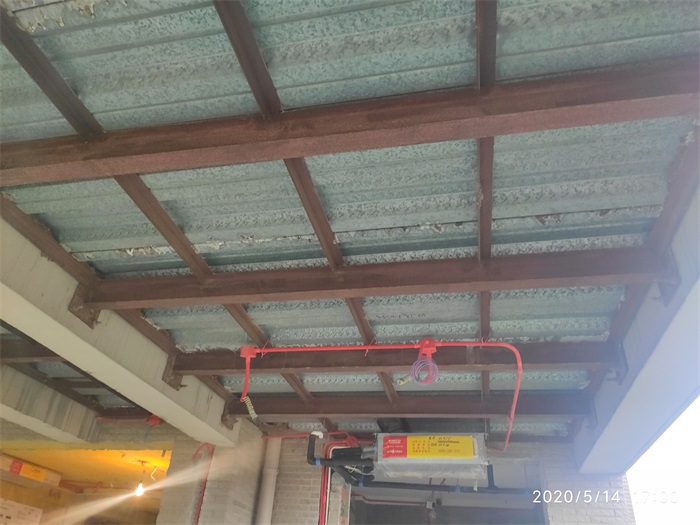

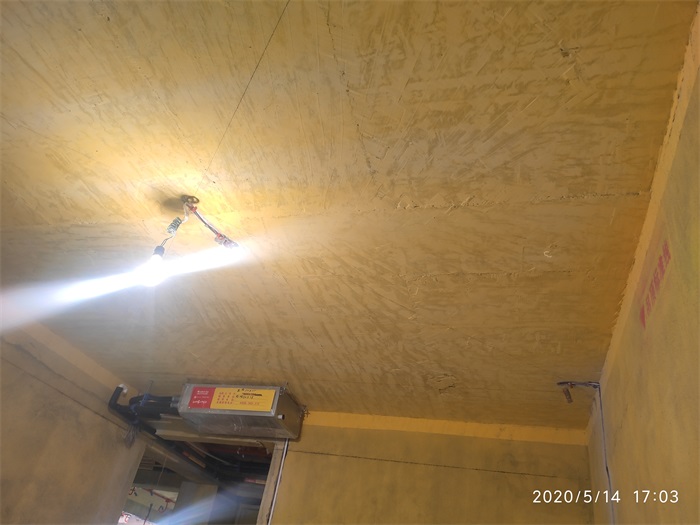

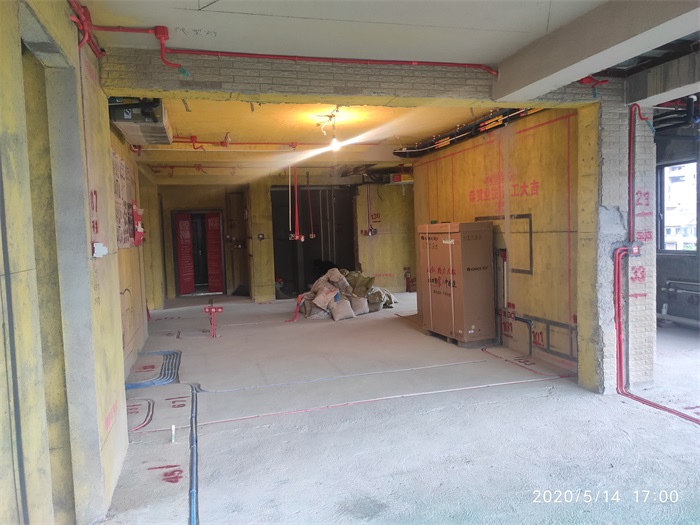

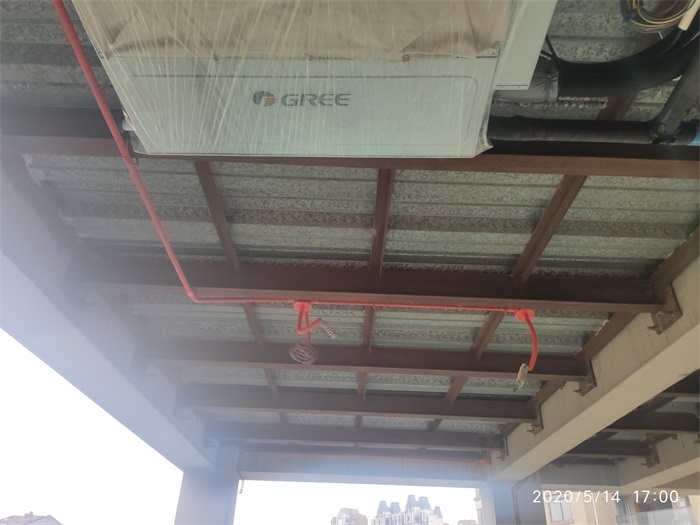

顶部线路用黄腊管保护到位

发表于 2020-5-23 08:27:28

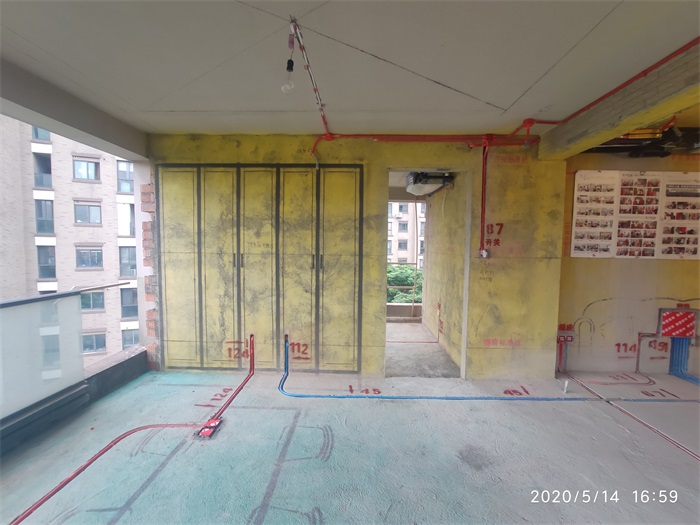

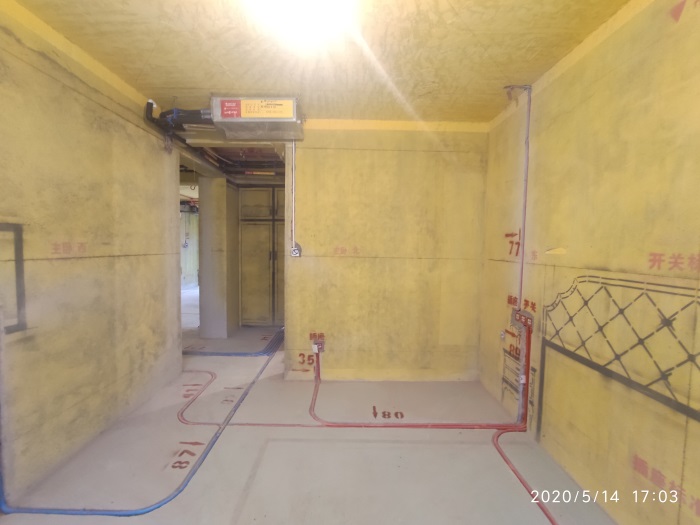

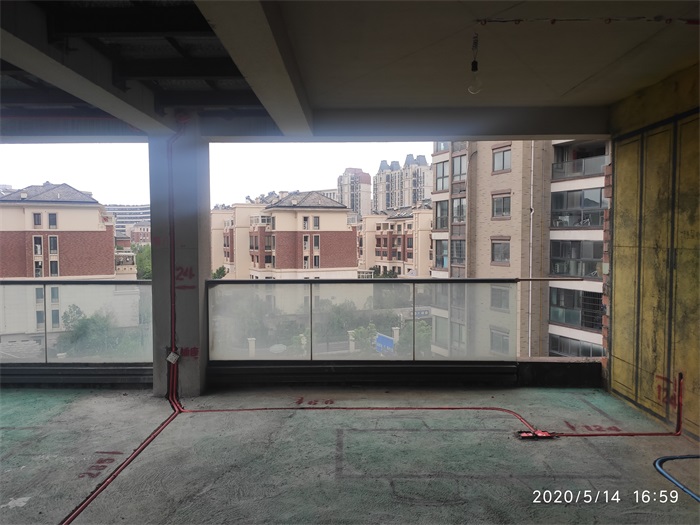

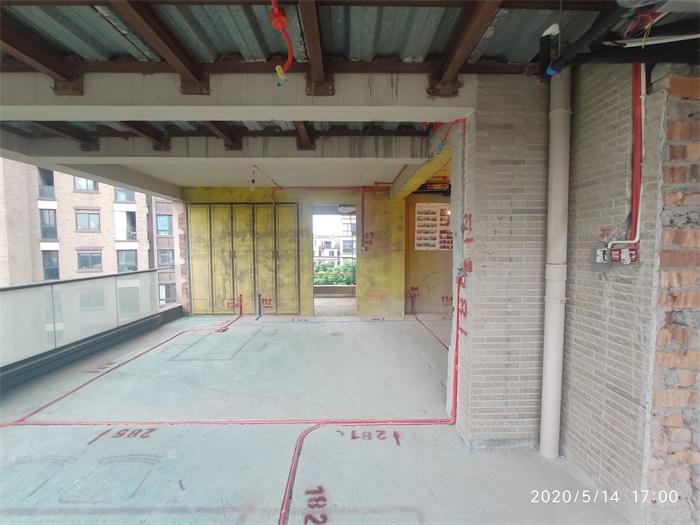

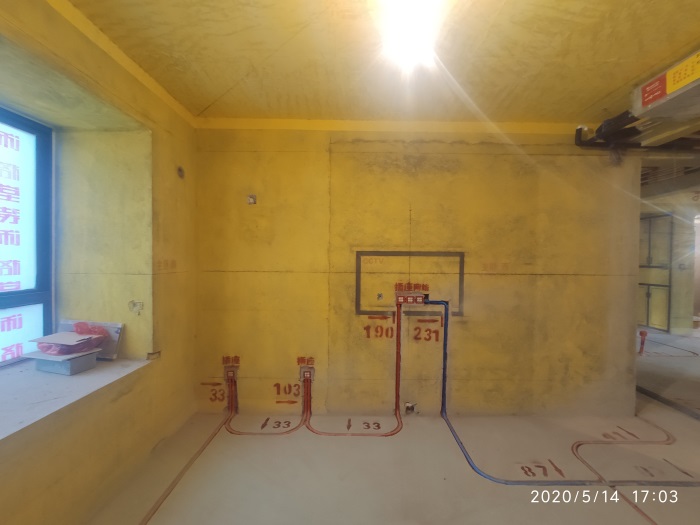

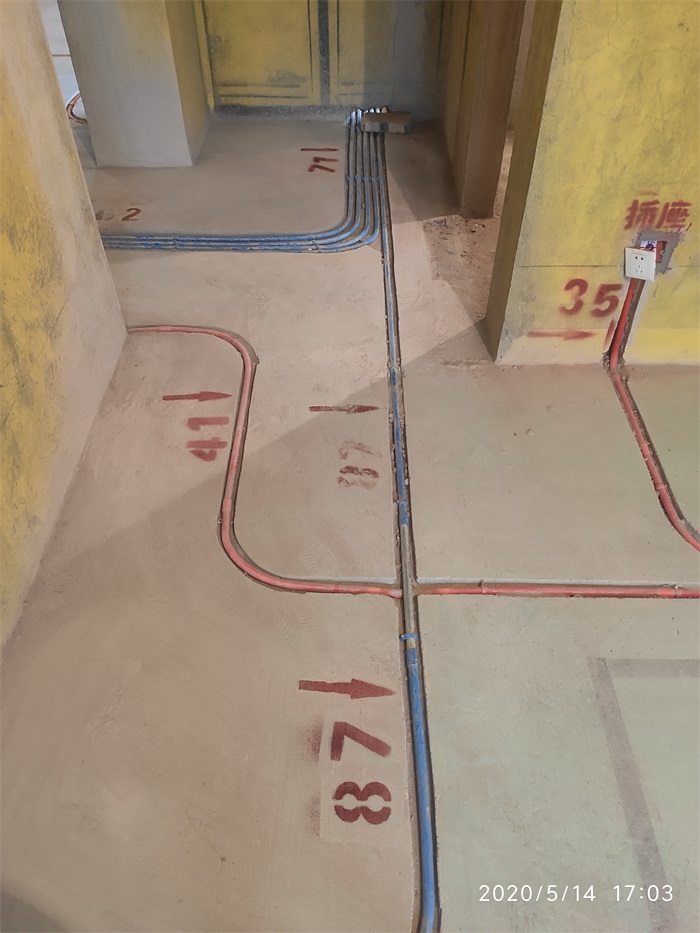

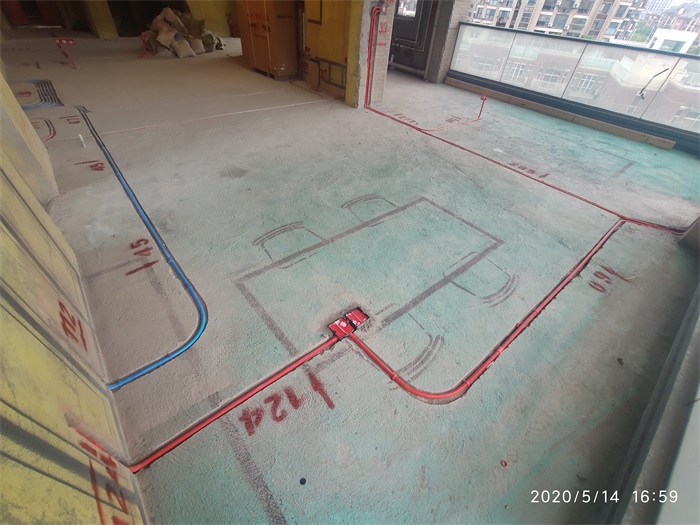

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-5-23 08:28:16

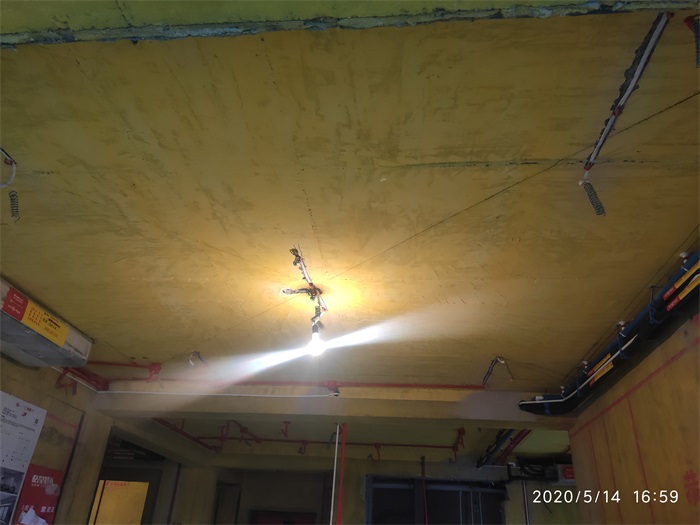

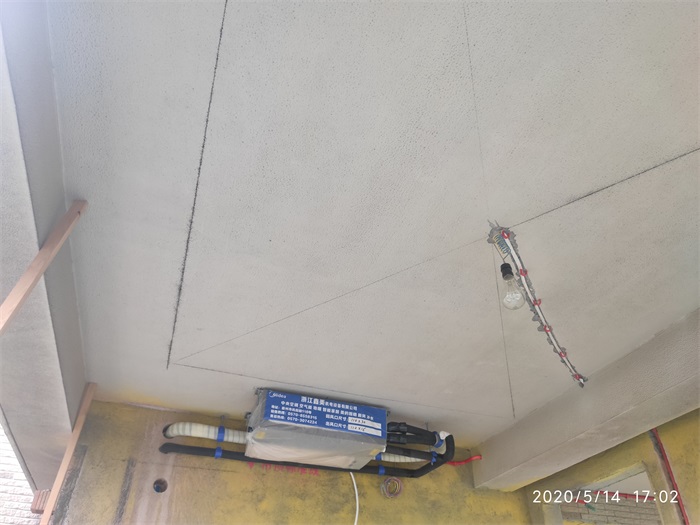

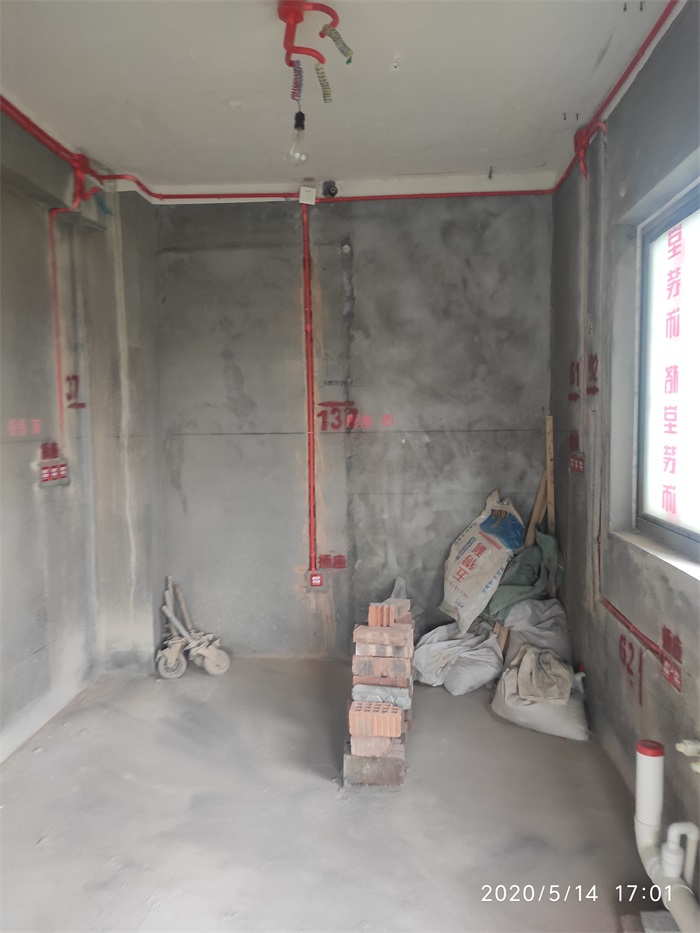

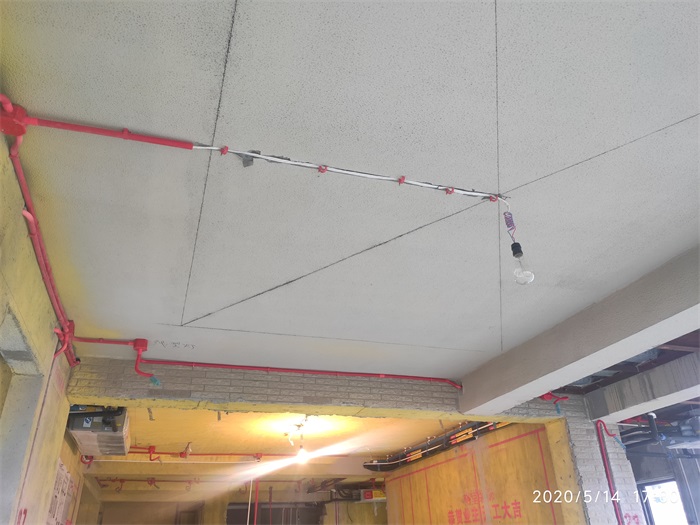

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-5-23 08:28:59

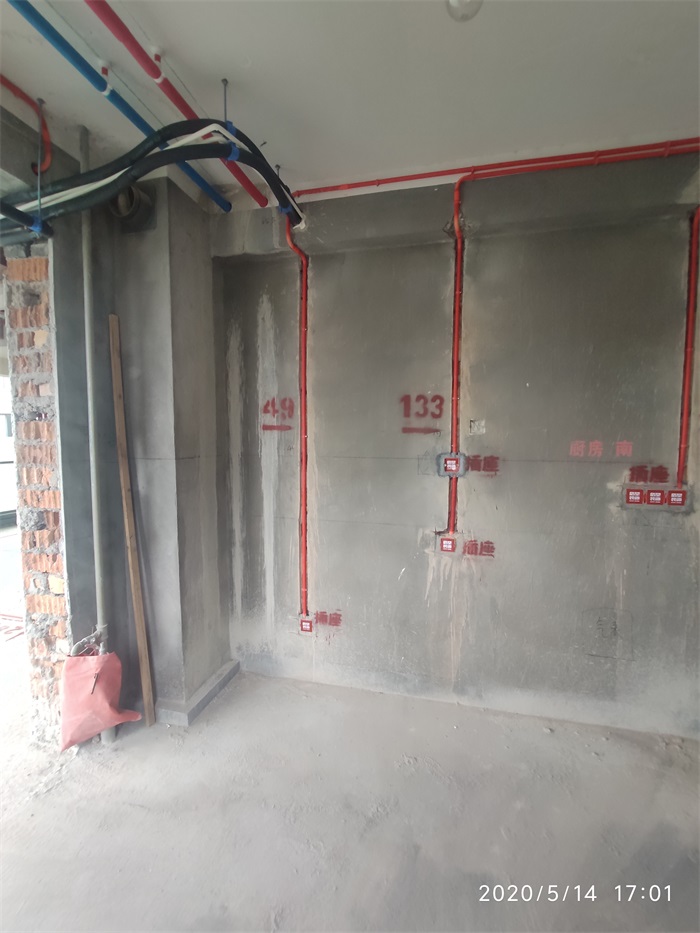

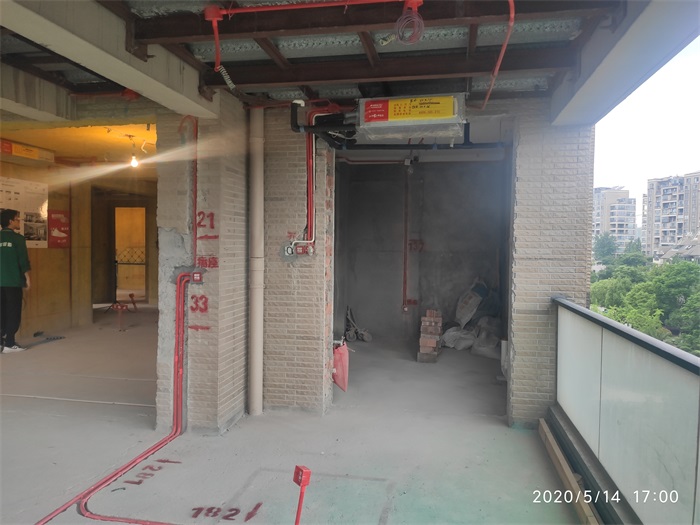

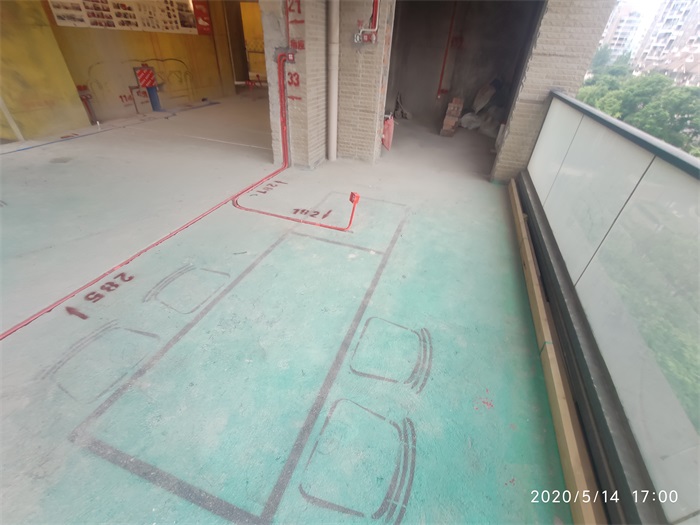

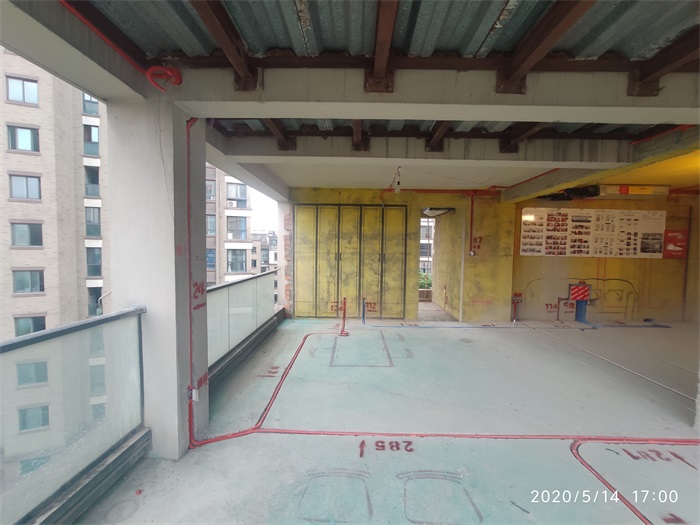

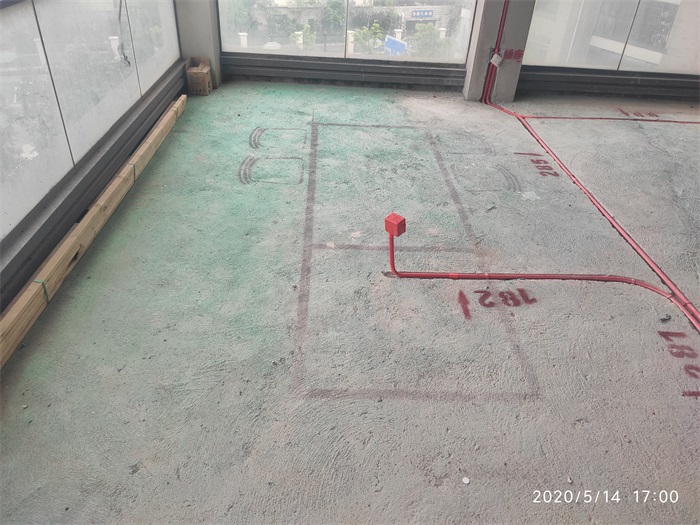

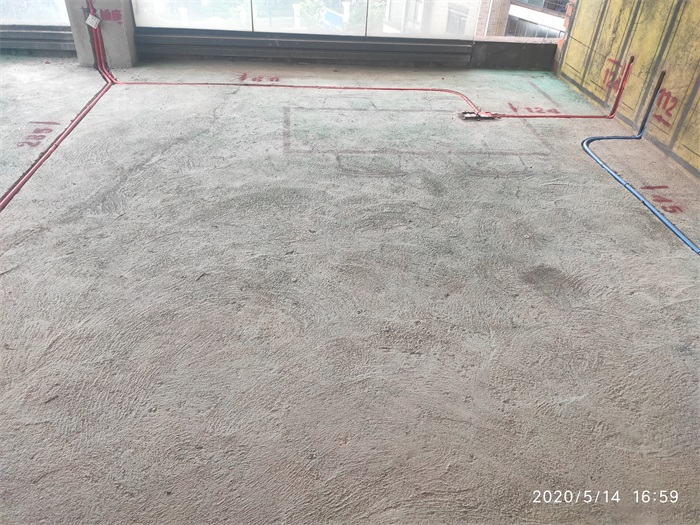

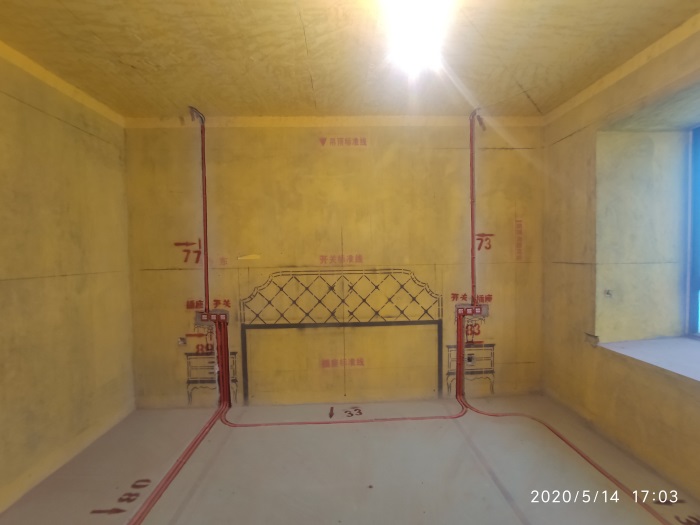

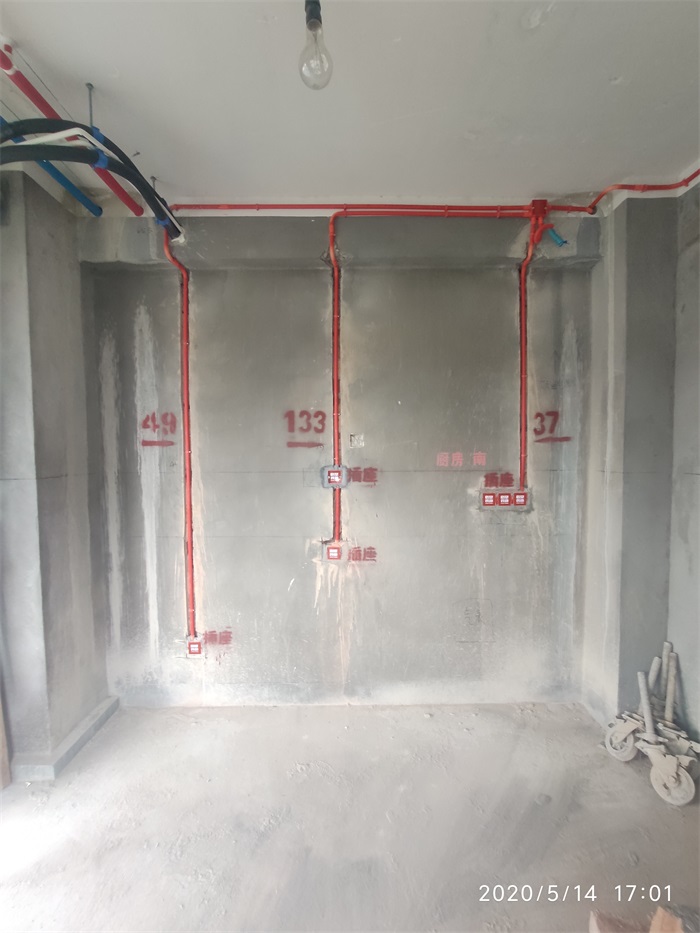

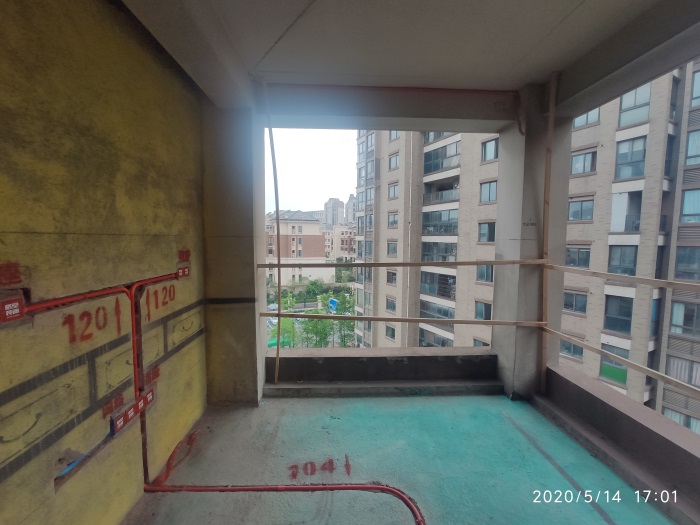

红色线管代表强电

发表于 2020-5-23 08:30:17

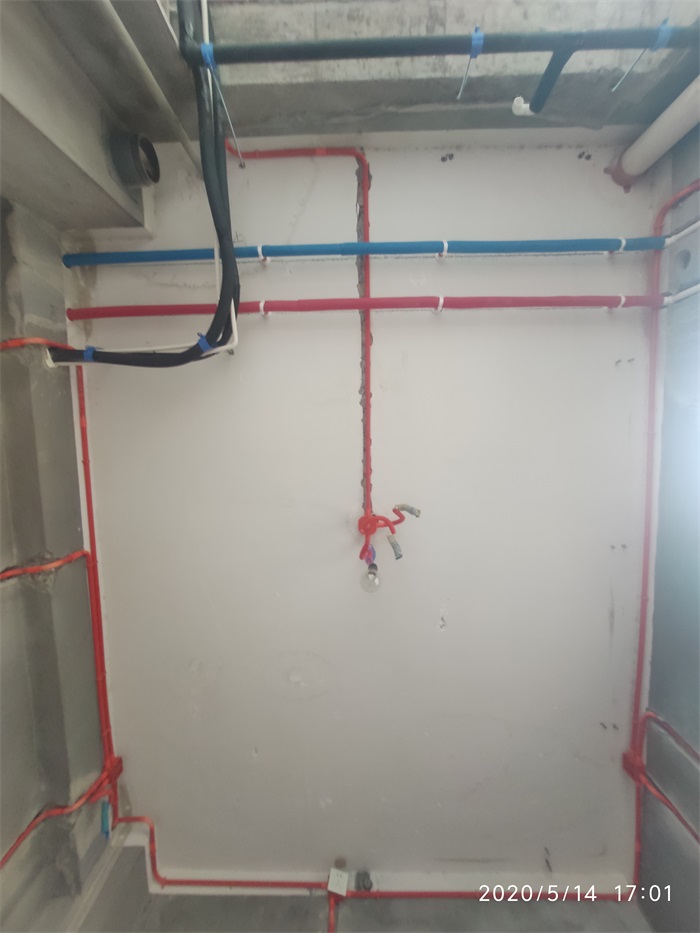

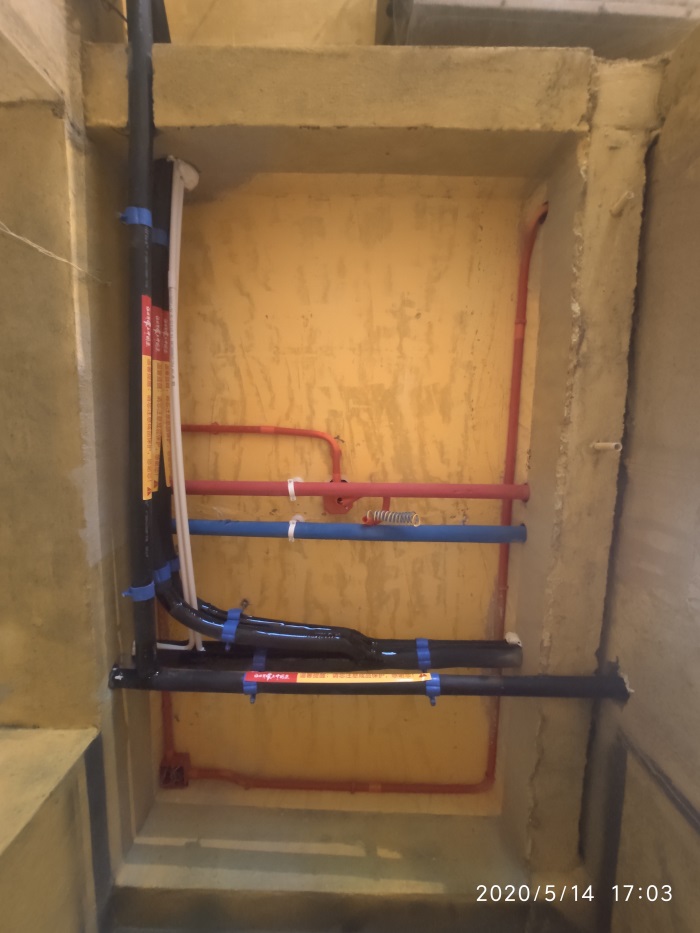

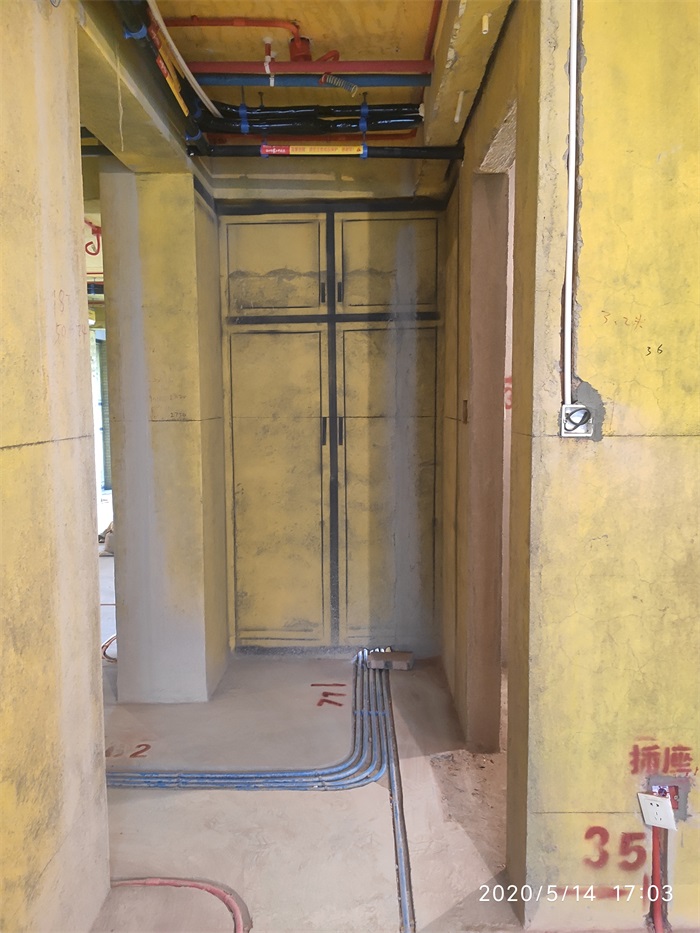

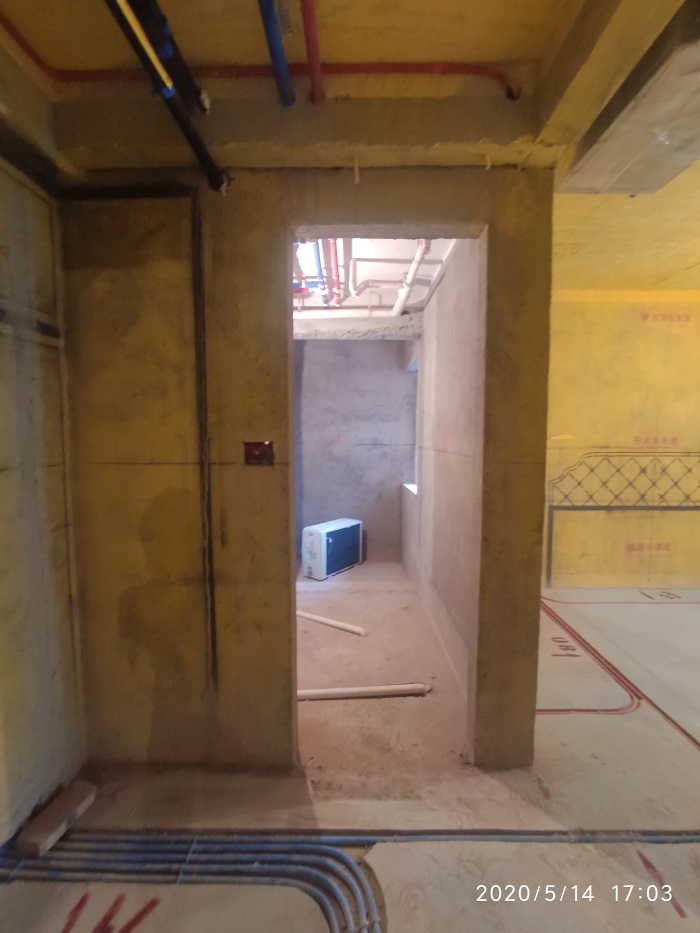

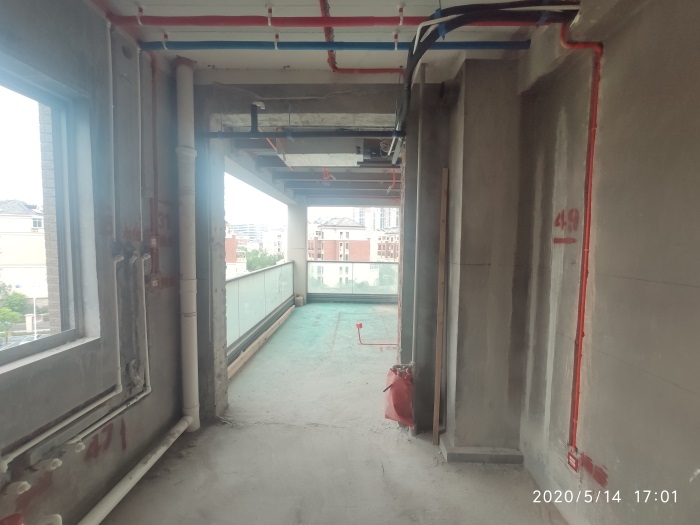

水管已包保温棉，红色为热水管，蓝色为冷水管

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-5-23 08:31:04

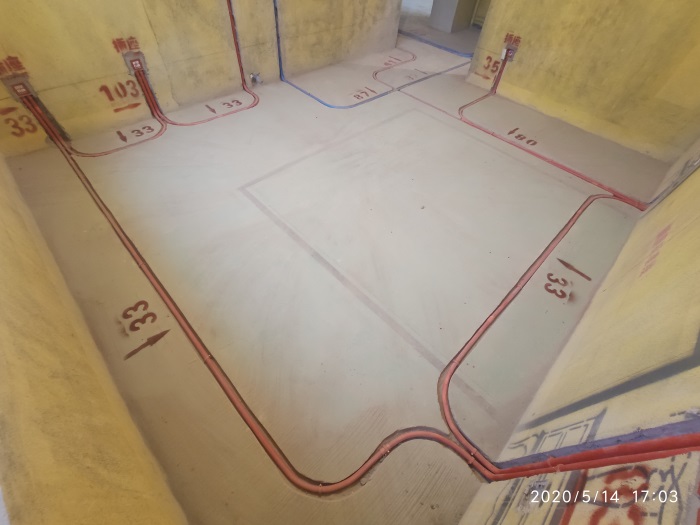

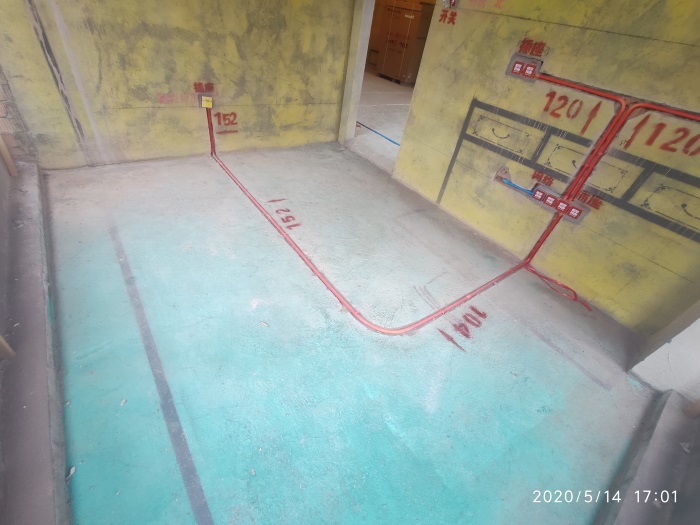

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-5-23 08:32:06

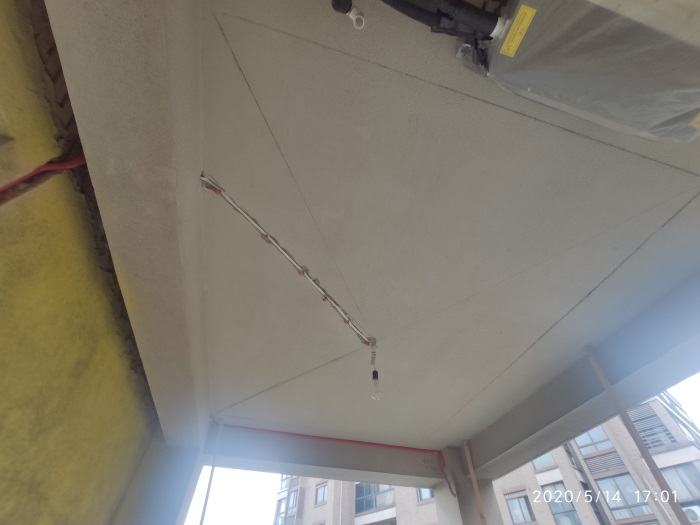

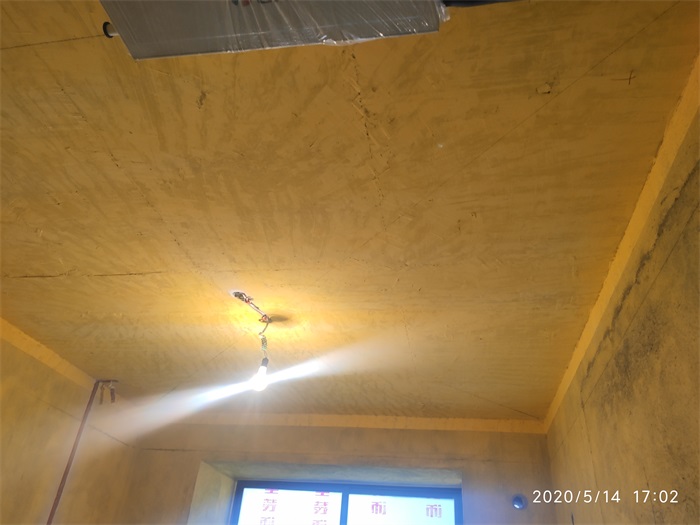

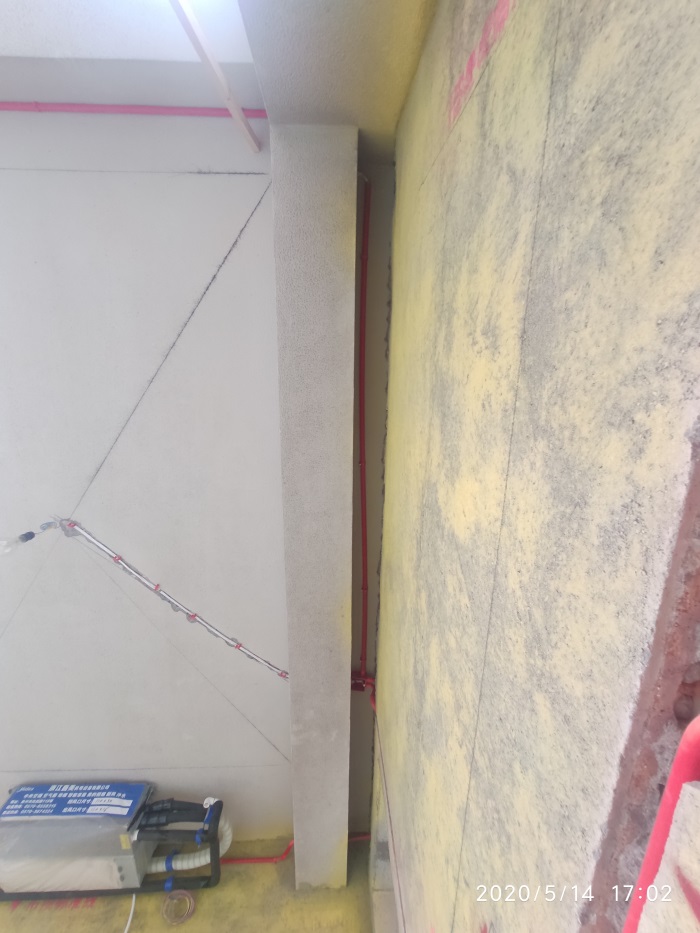

顶部灯线移位，不能开槽特殊部位套黄腊管

发表于 2020-5-23 08:43:13

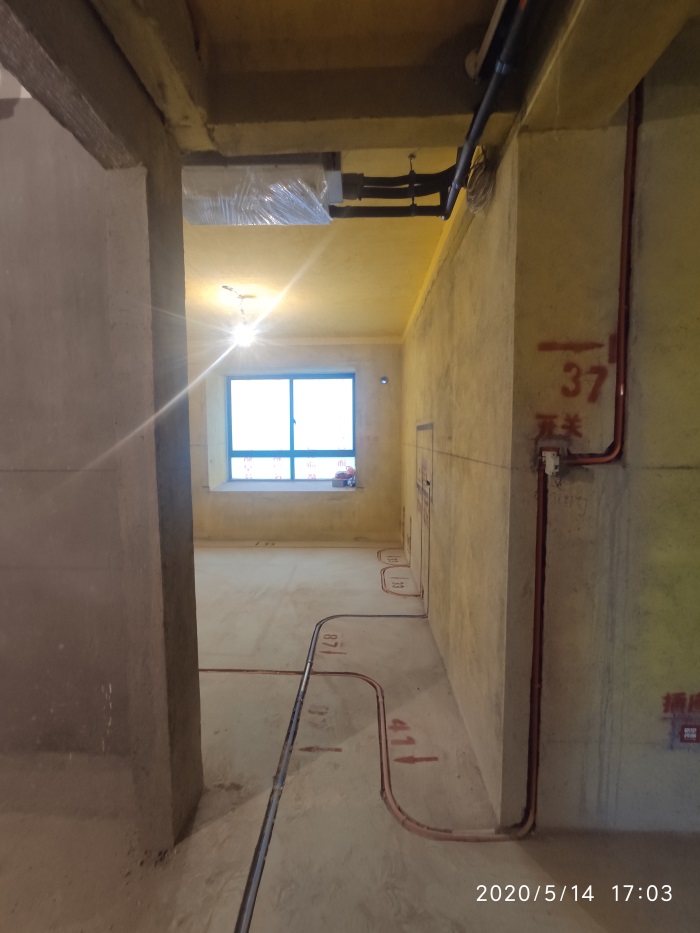

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-5-23 08:44:40

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-5-23 08:50:35

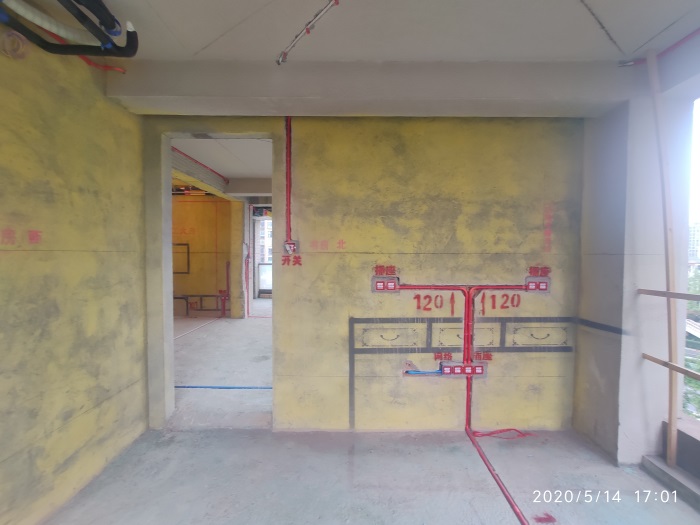

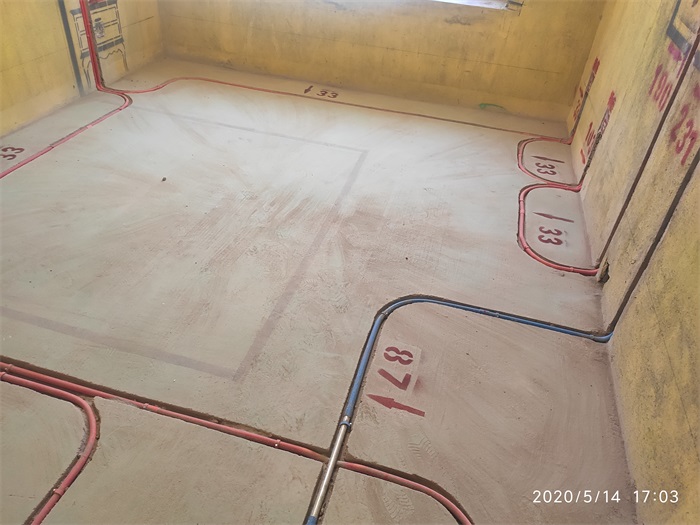

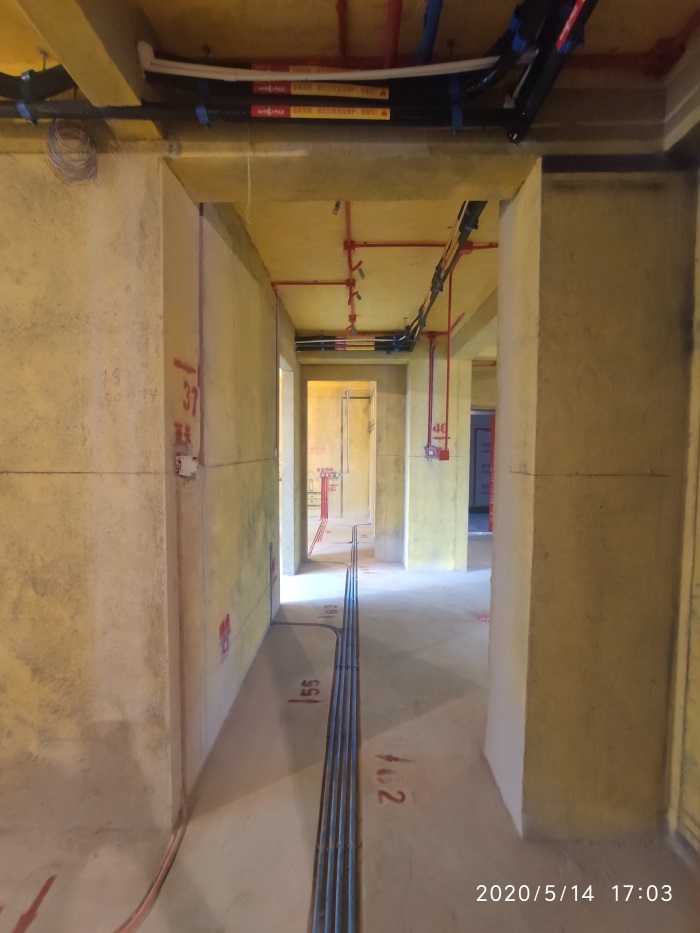

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀
