兰馨苑38-1-60#190㎡现代—拾光 ·艺影

发表于 2020-5-12 15:14:10

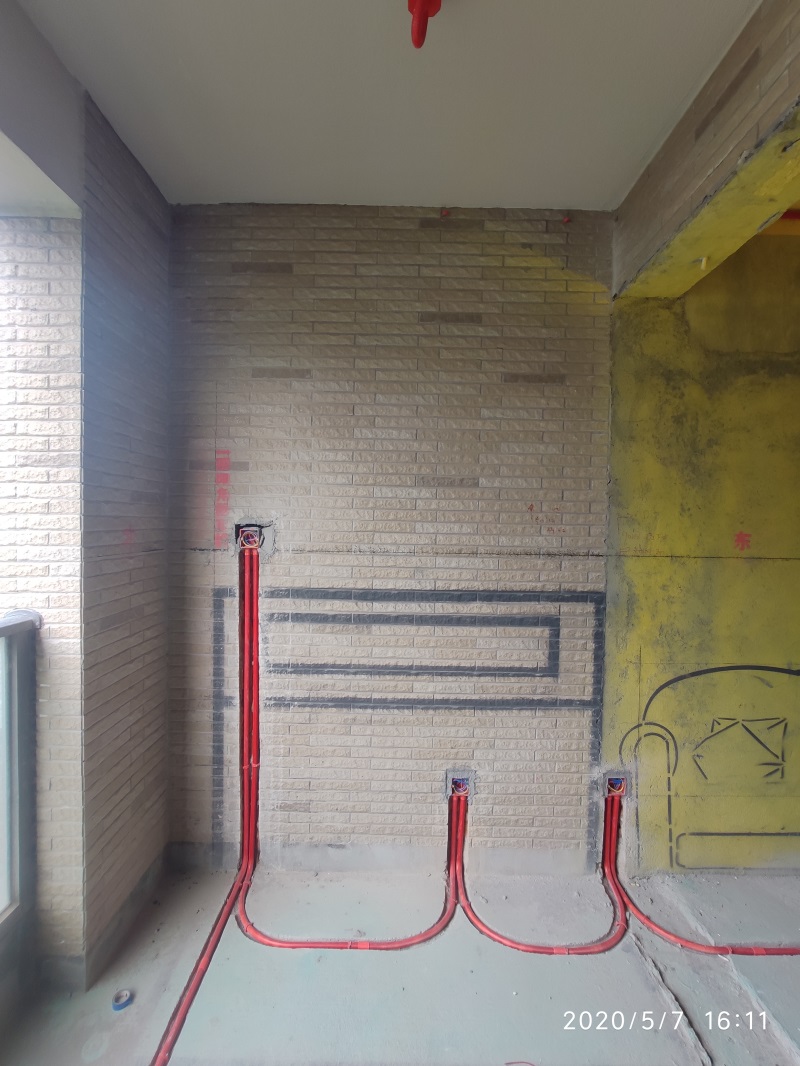

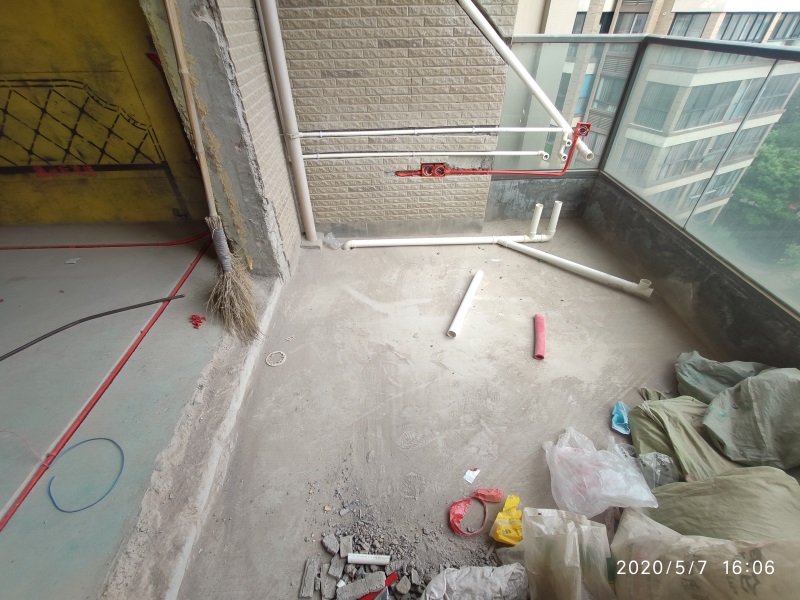

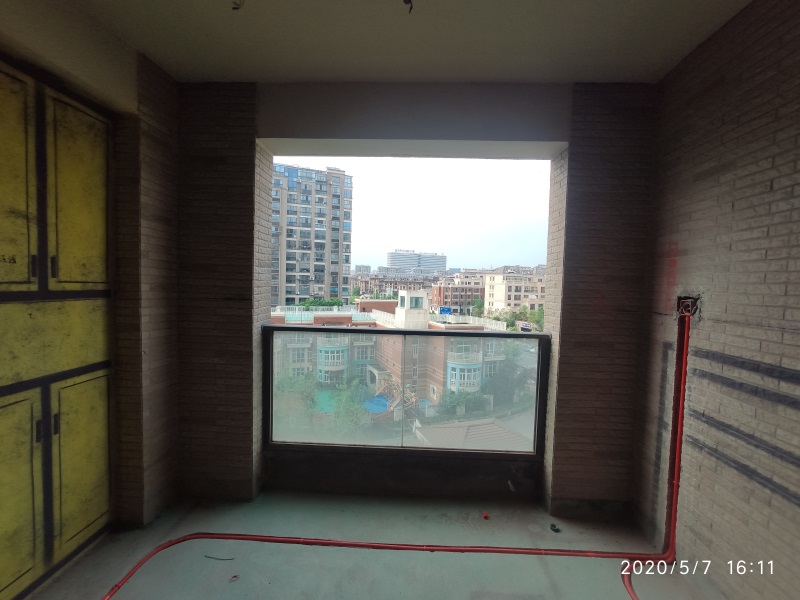

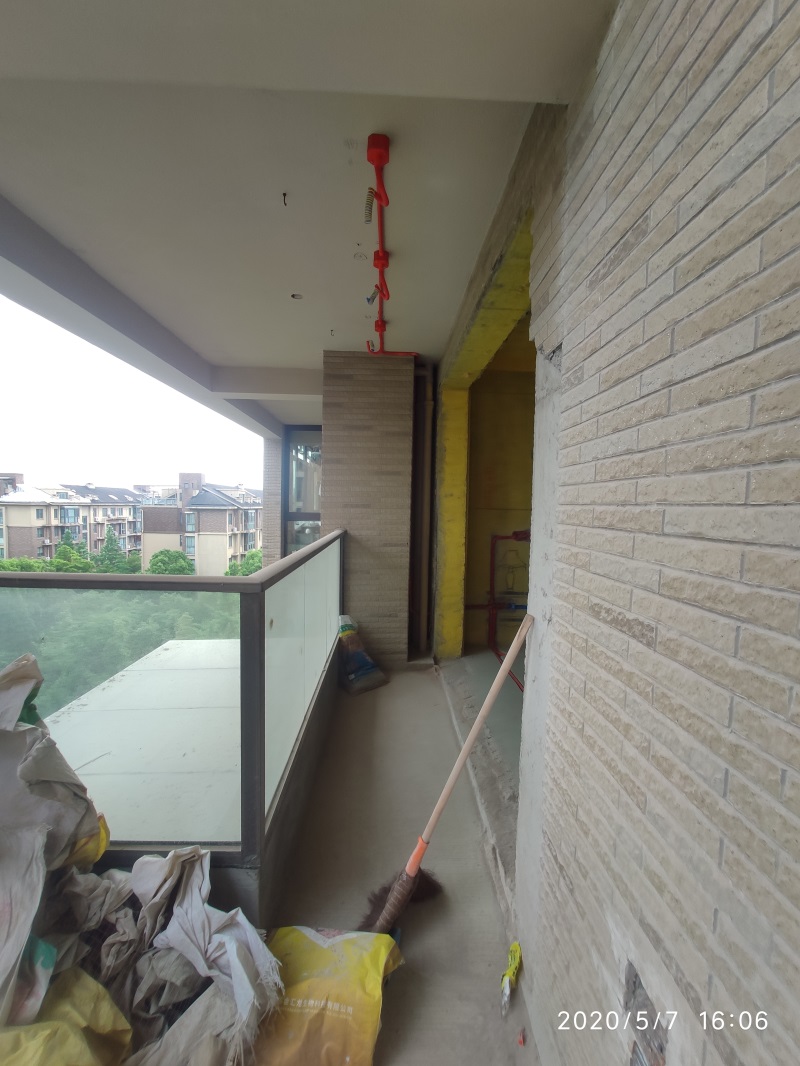

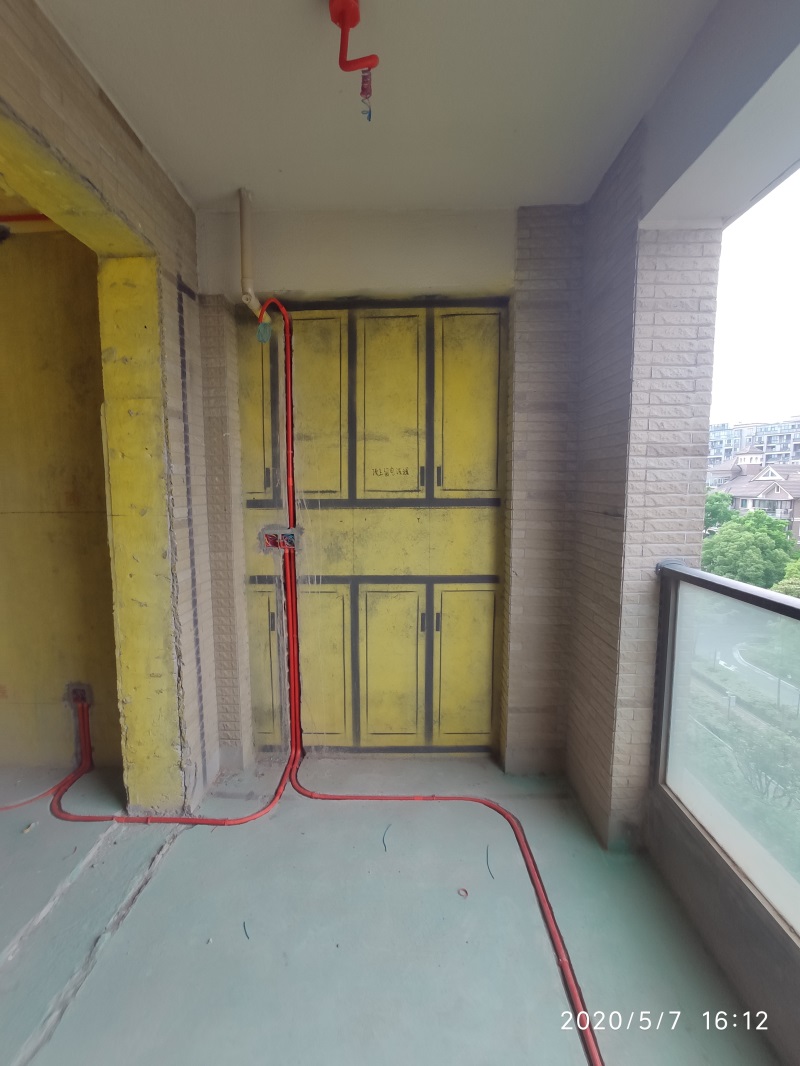

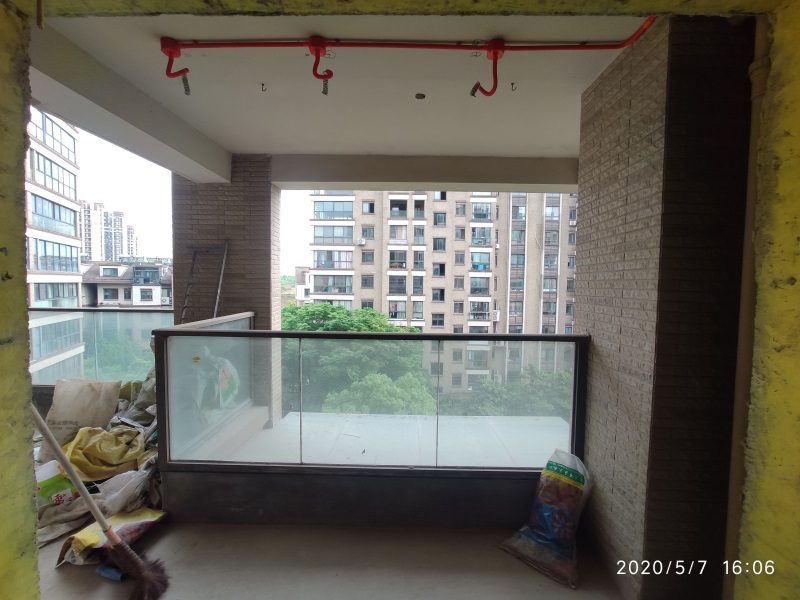

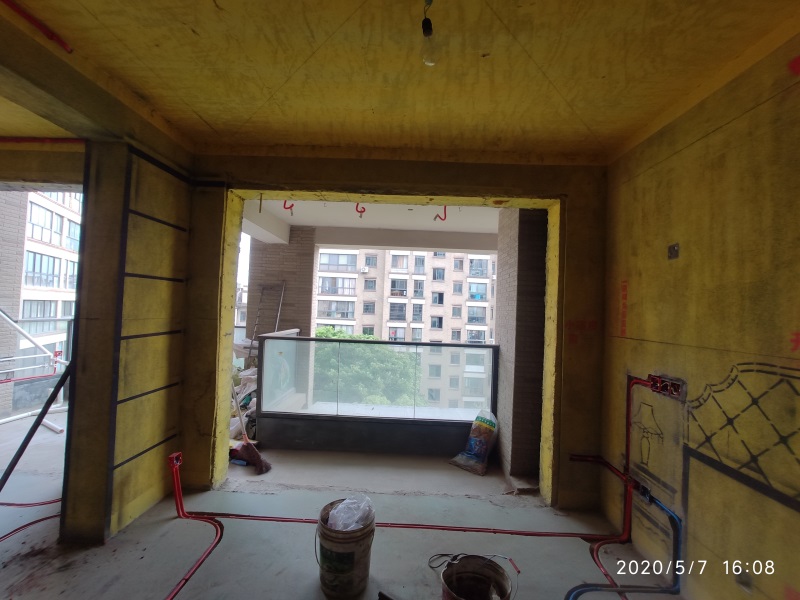

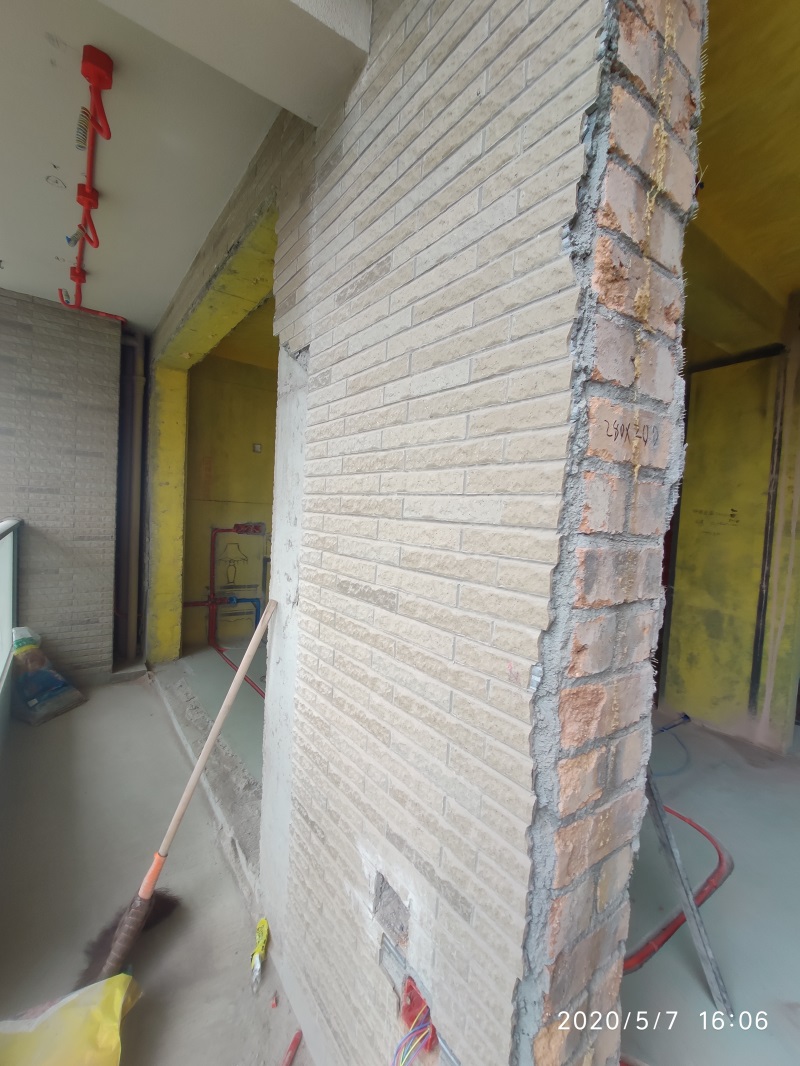

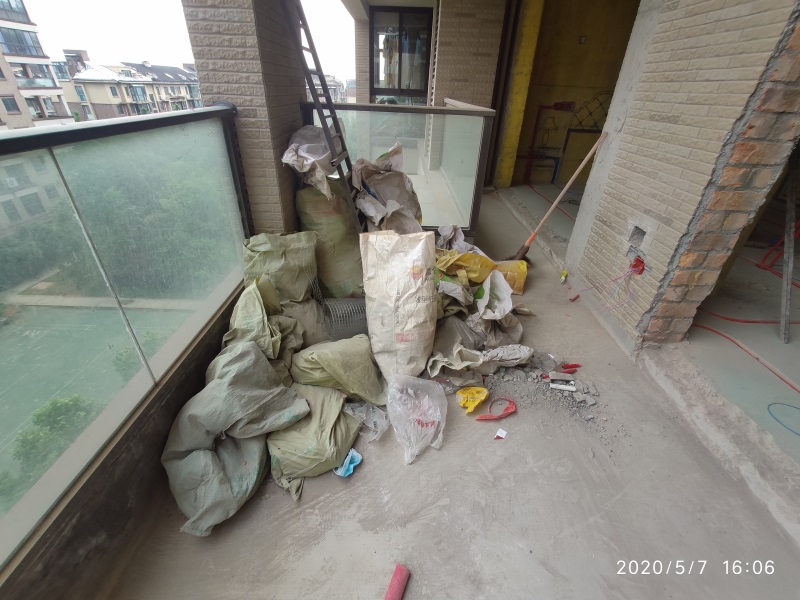

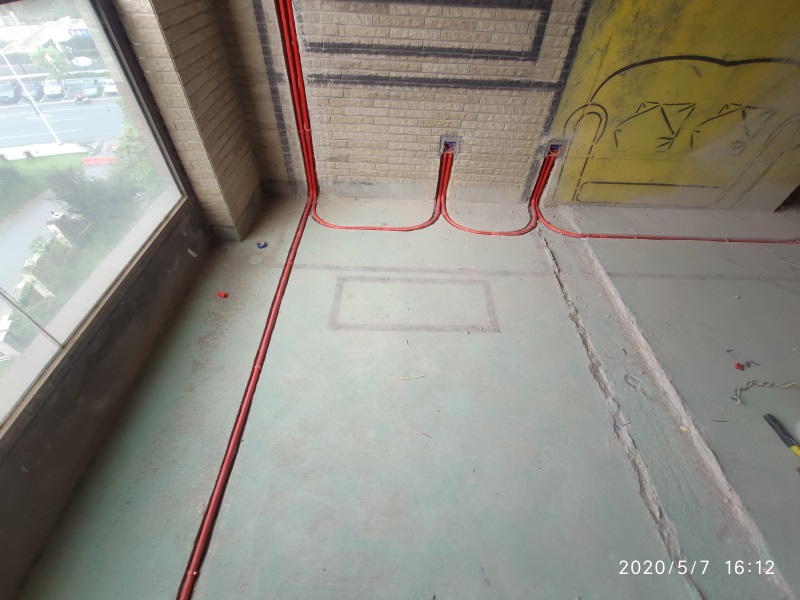

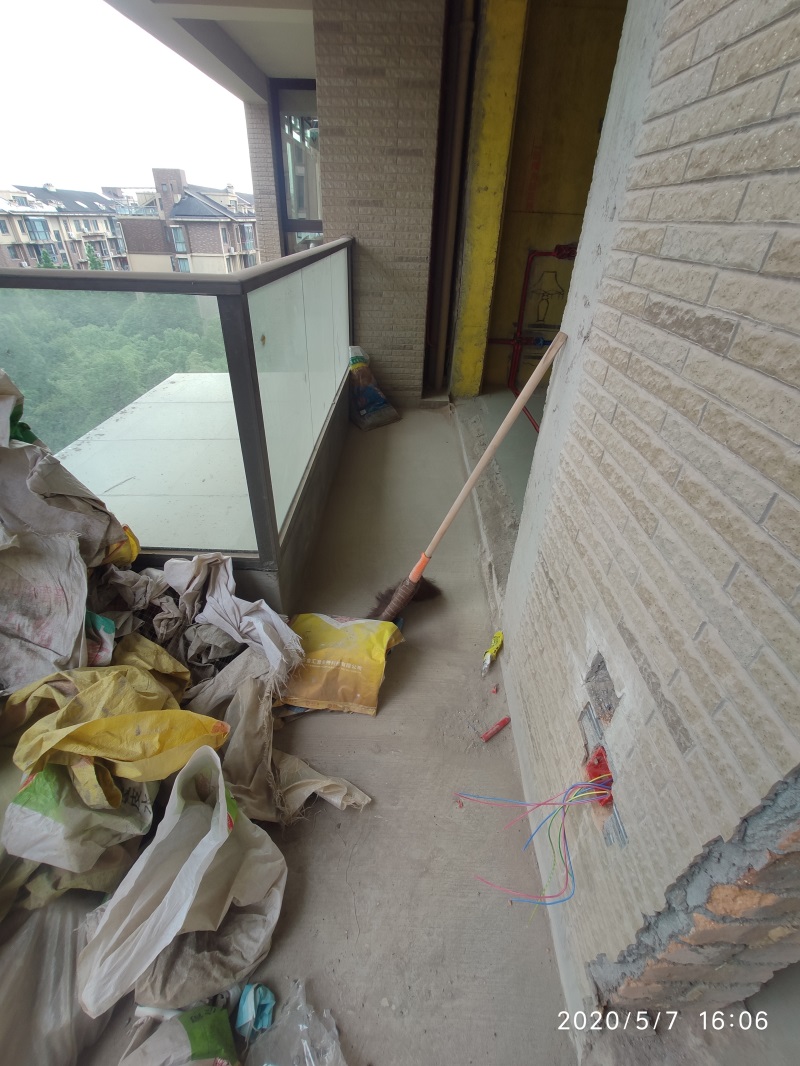

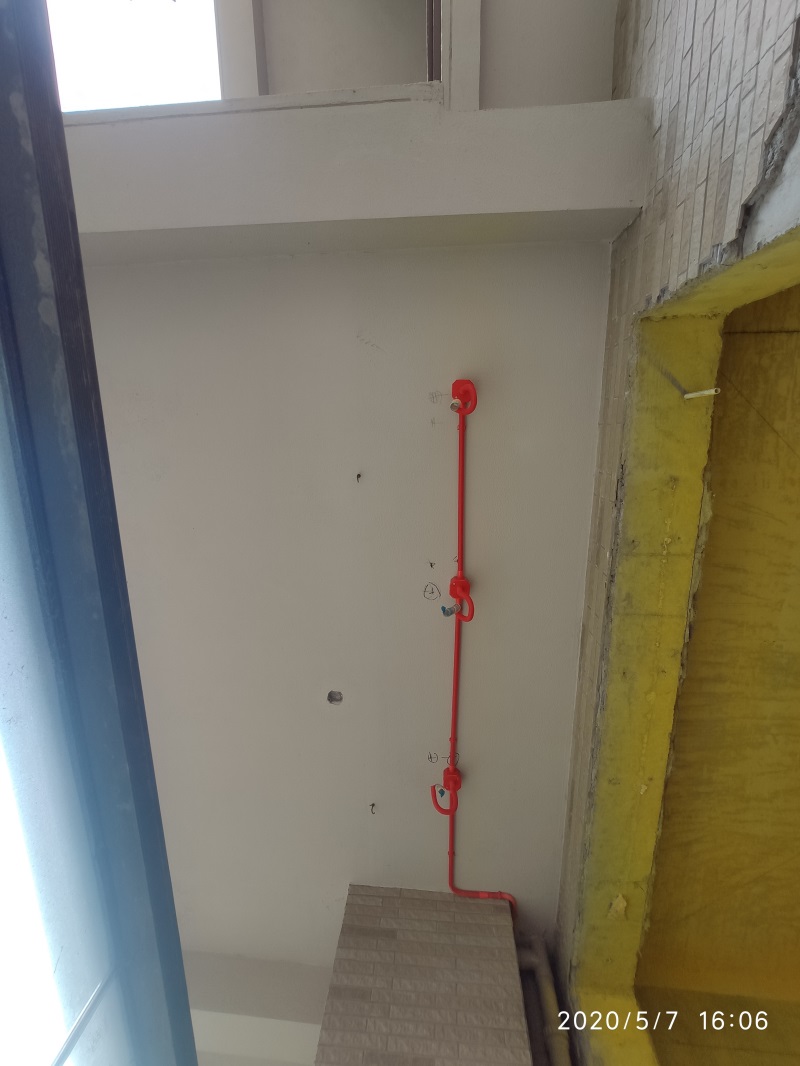

阳台线路布置

发表于 2020-5-12 15:14:58

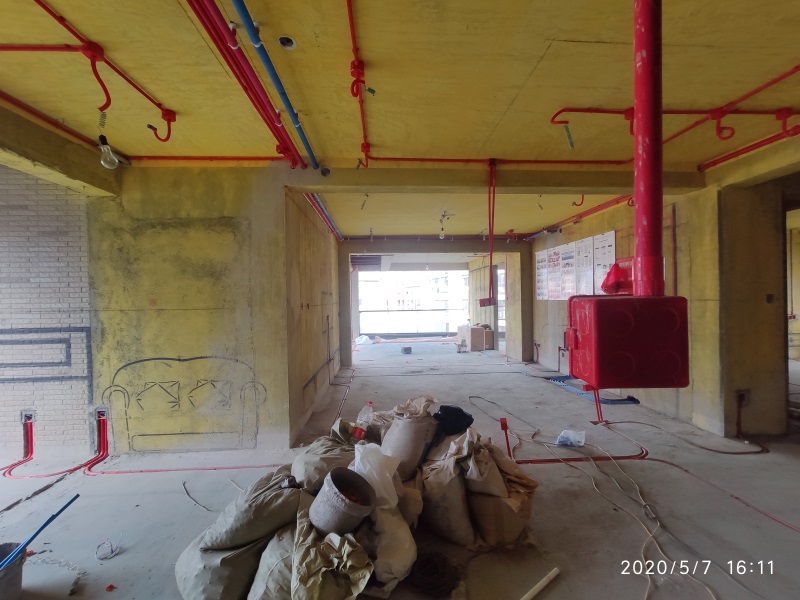

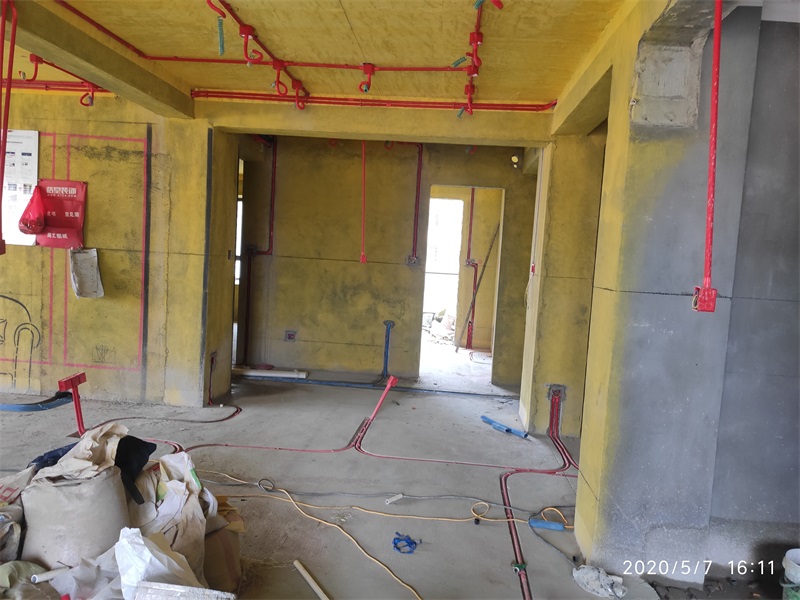

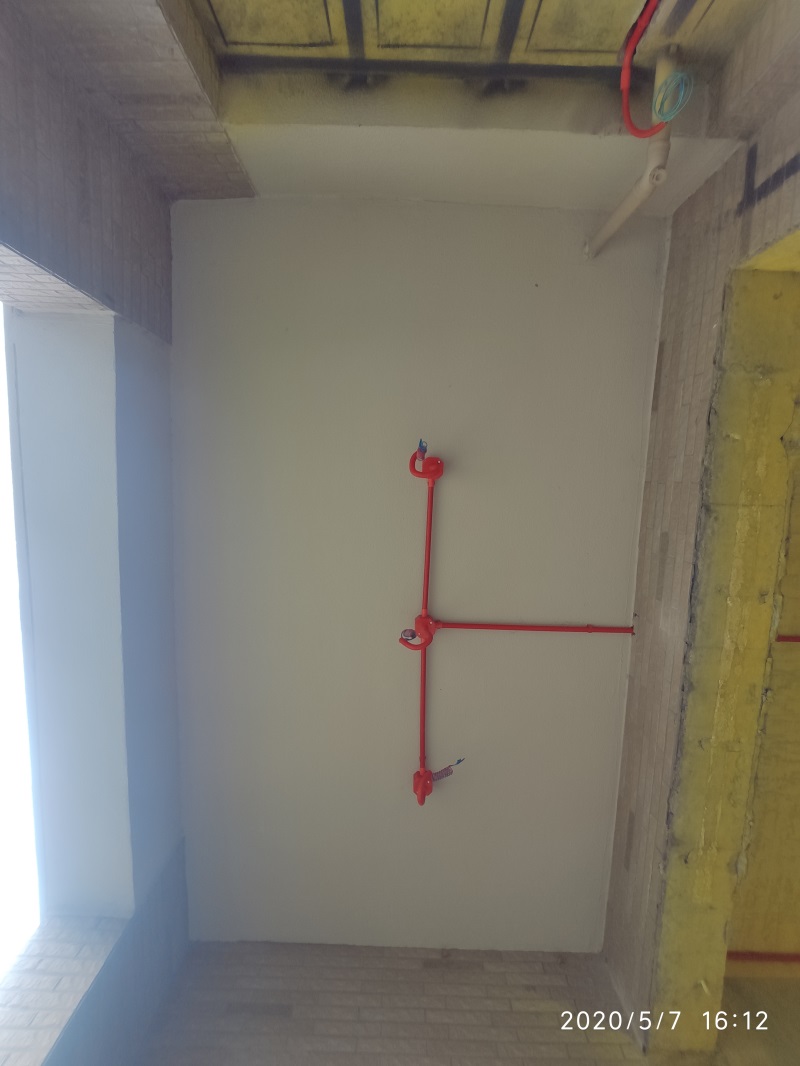

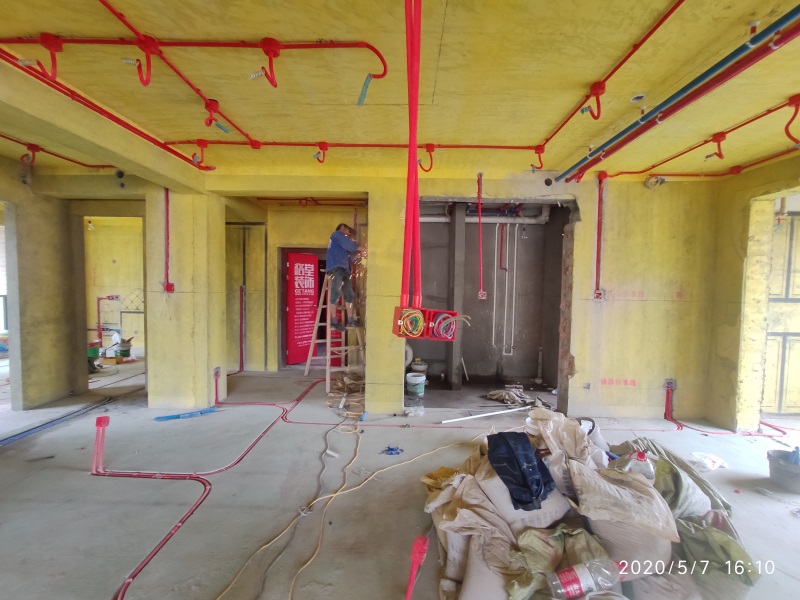

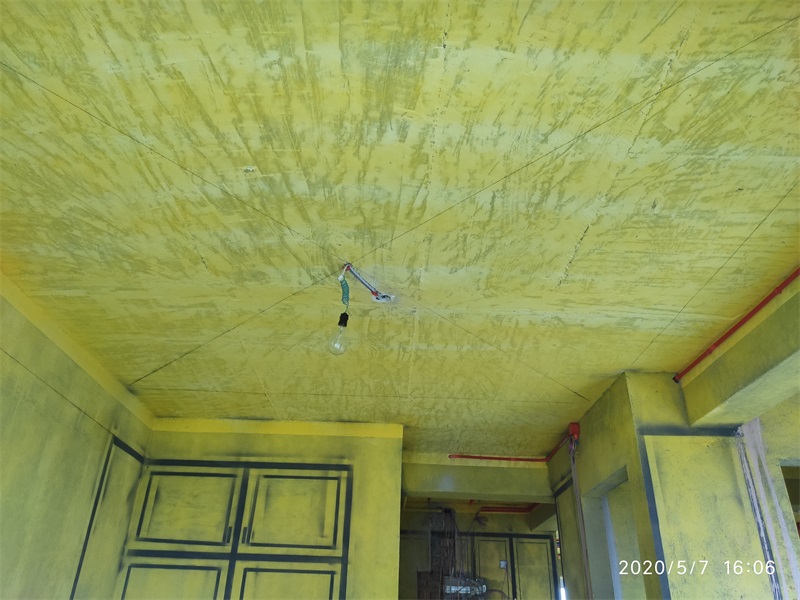

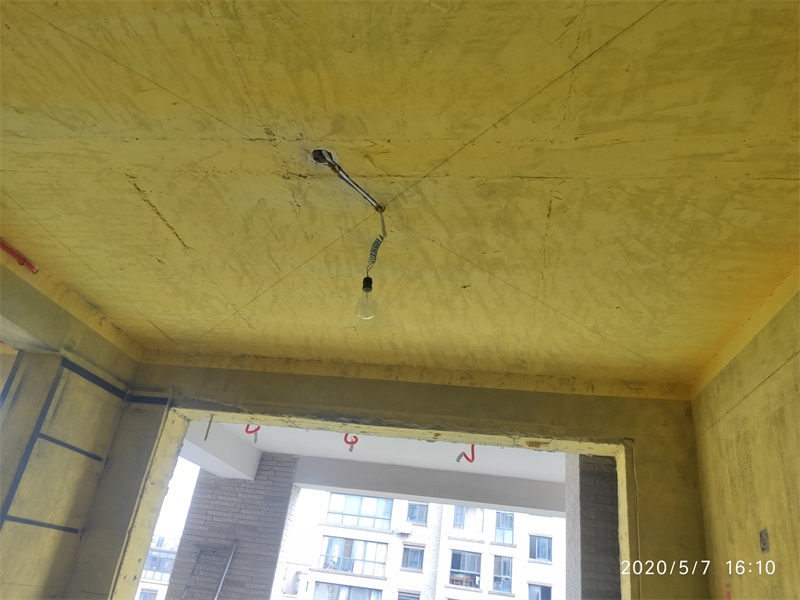

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-5-12 15:16:47

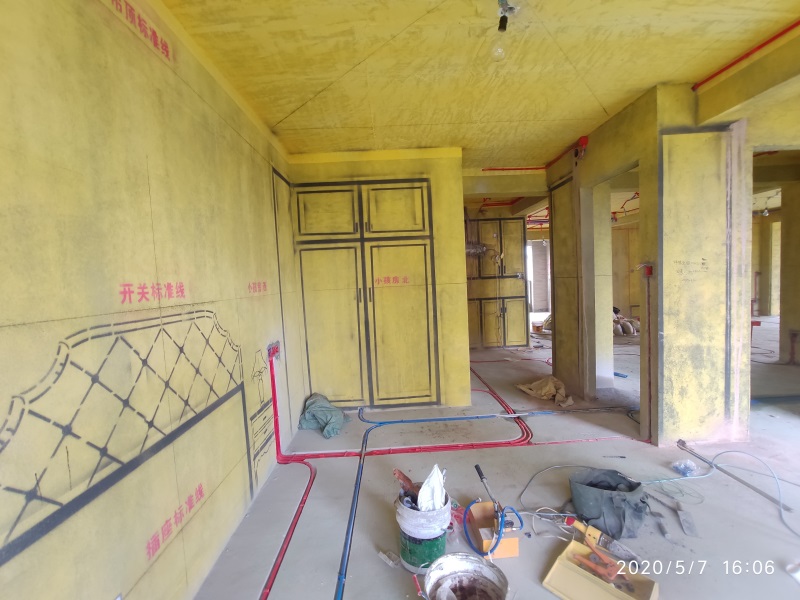

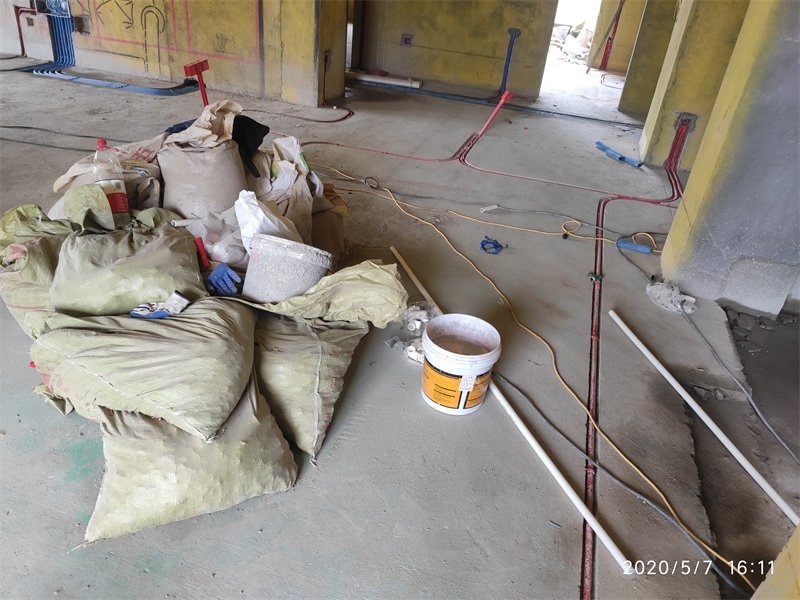

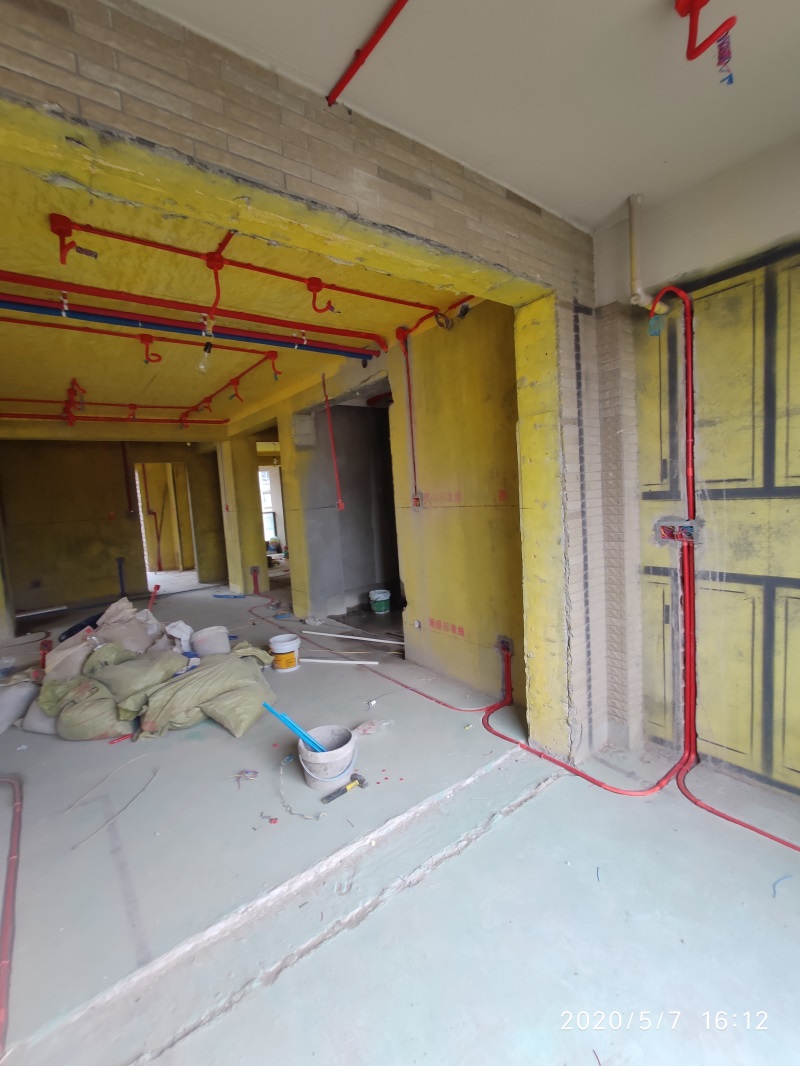

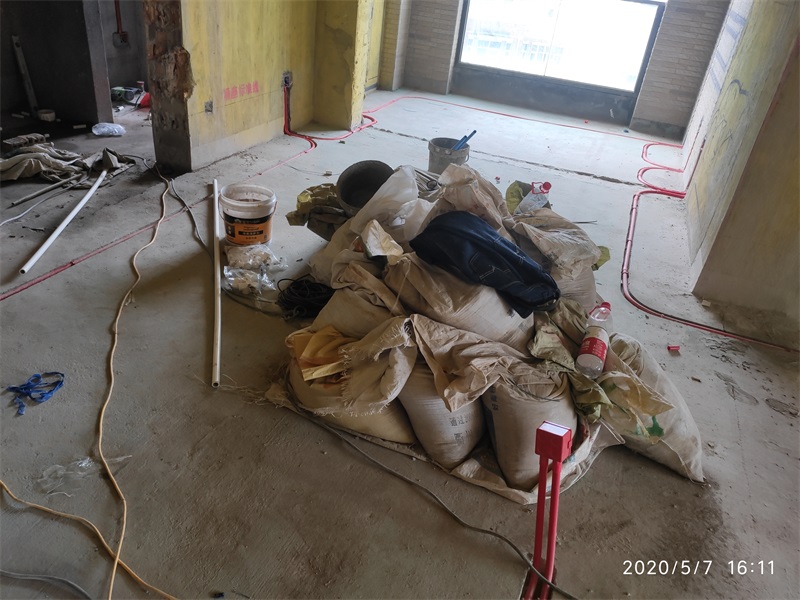

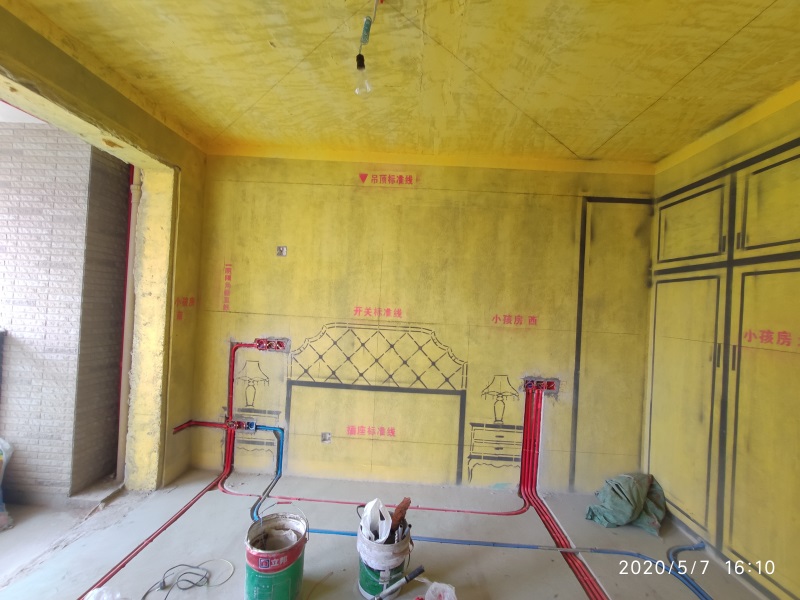

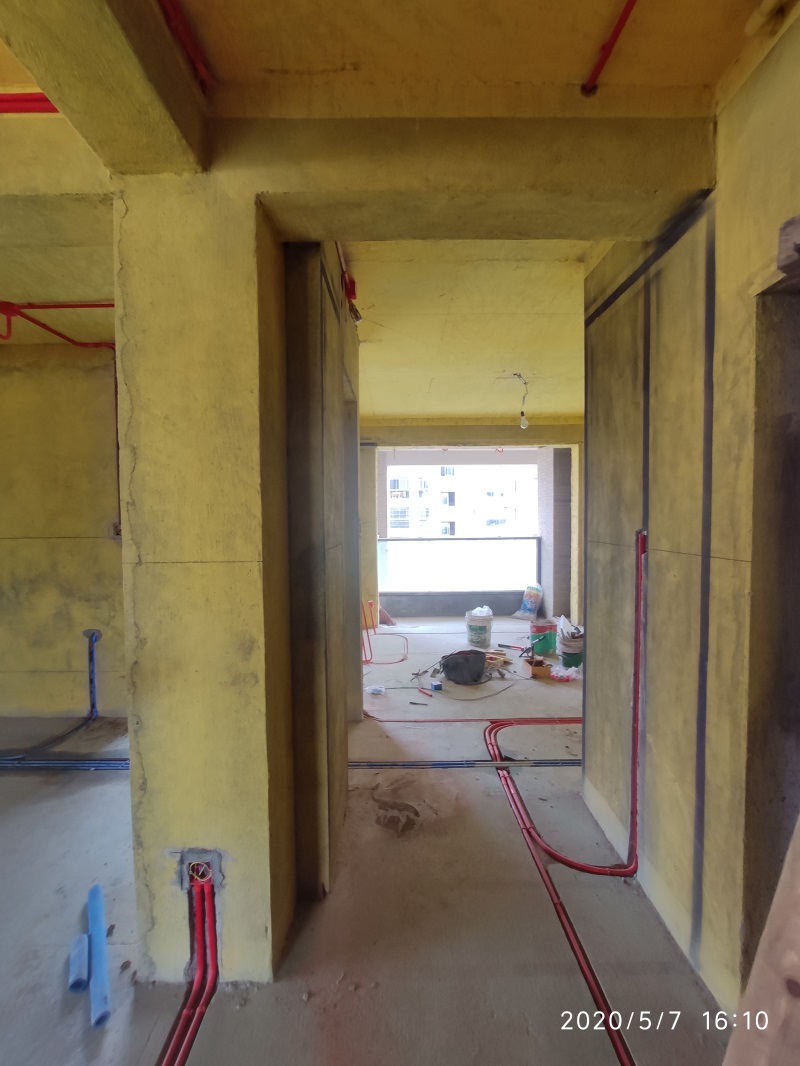

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-5-12 15:18:46

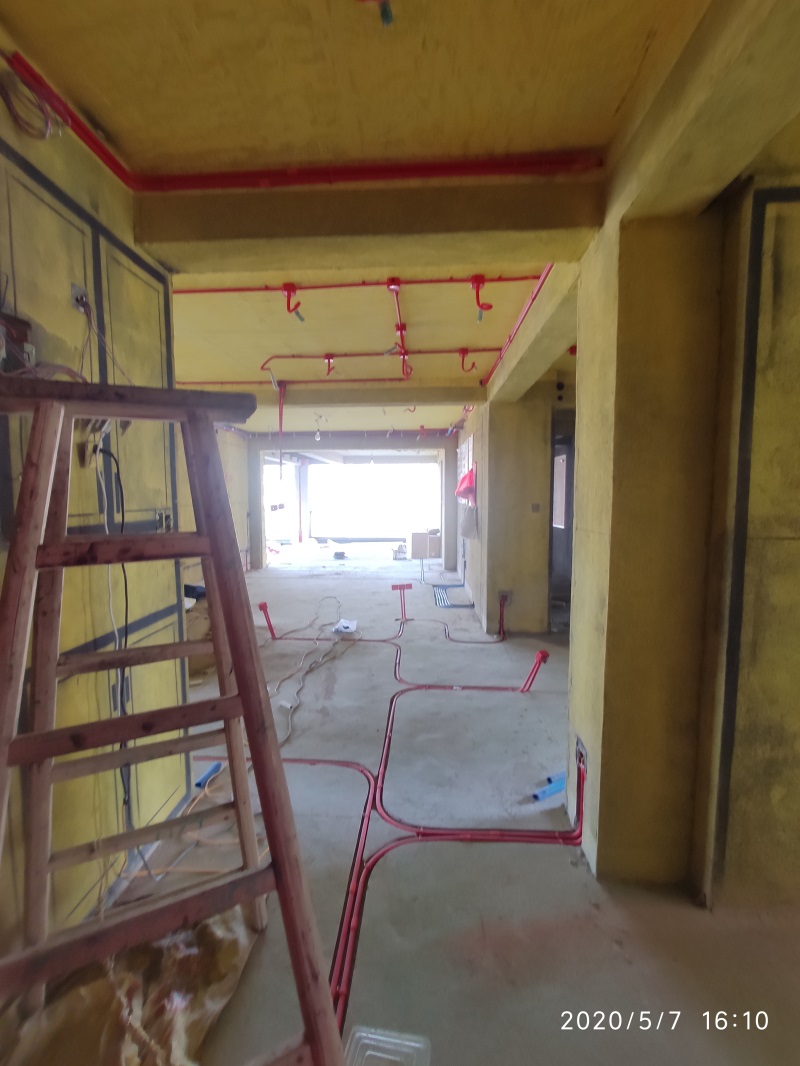

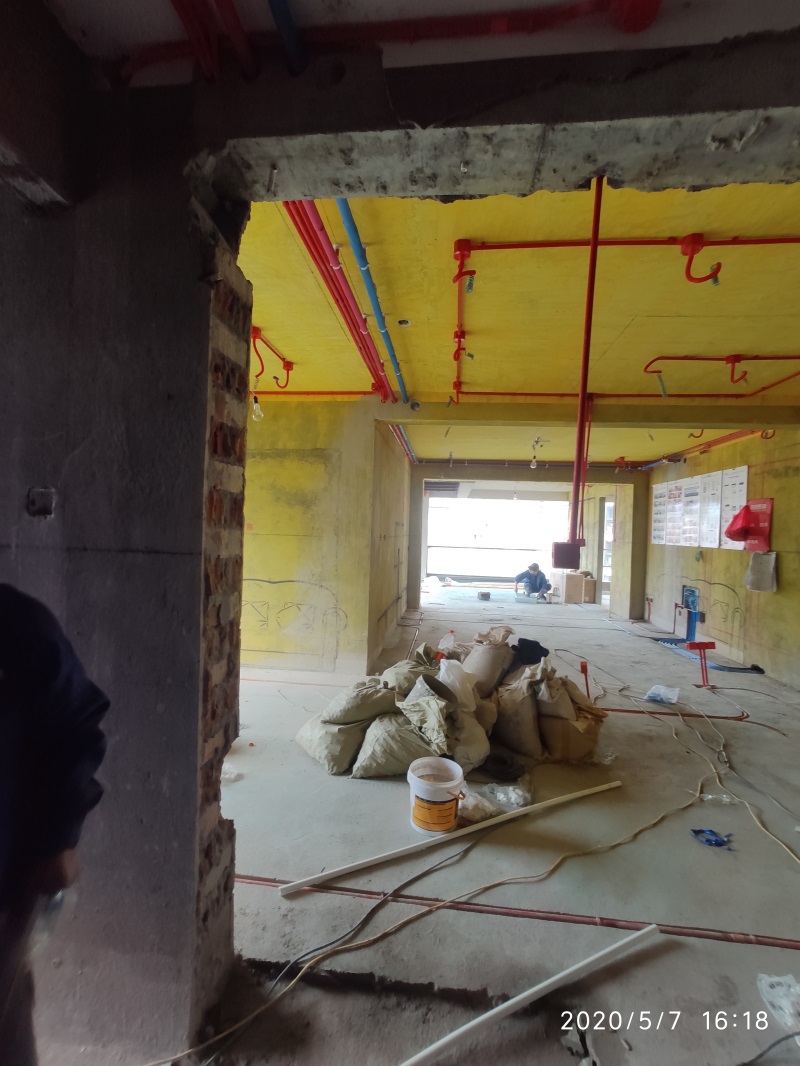

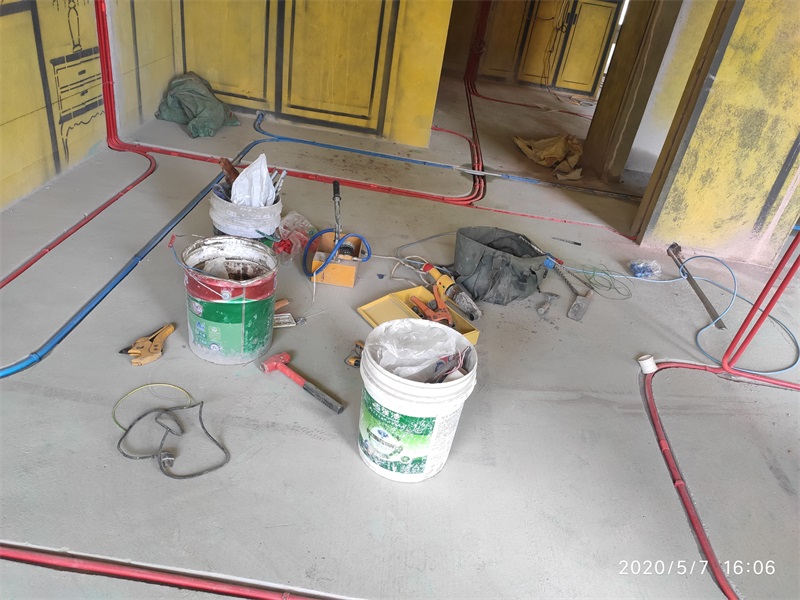

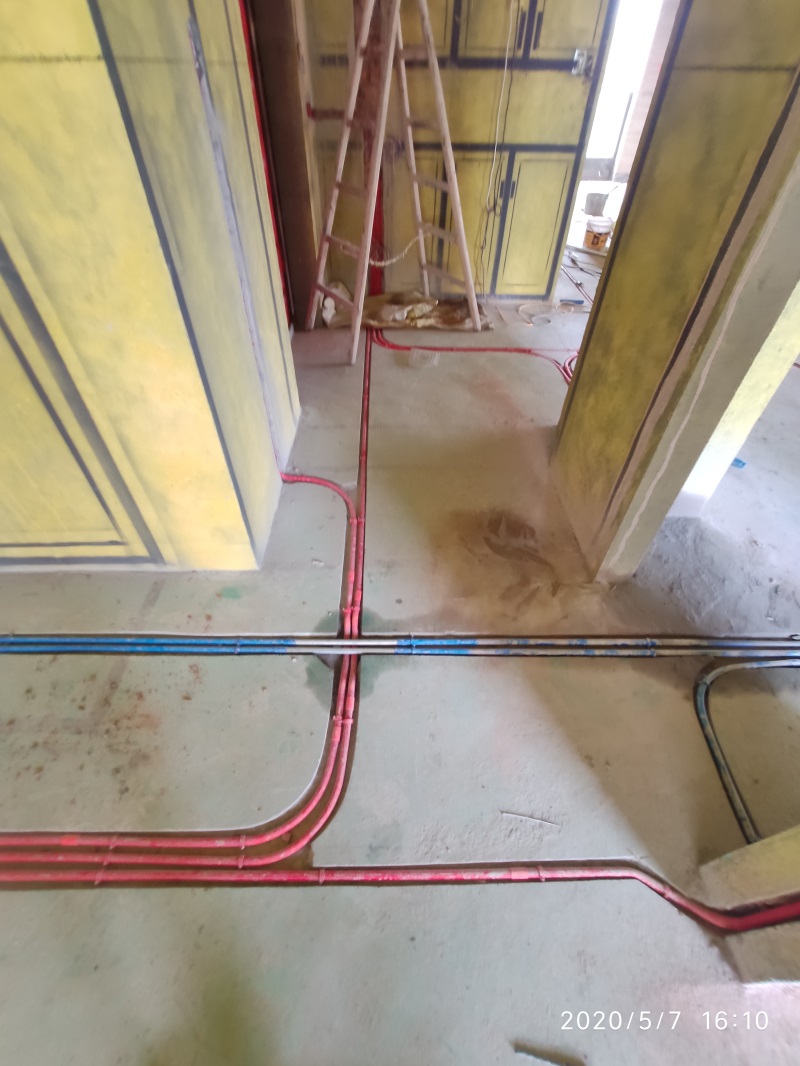

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

顶部线路用黄腊管保护到位

发表于 2020-5-12 15:19:43

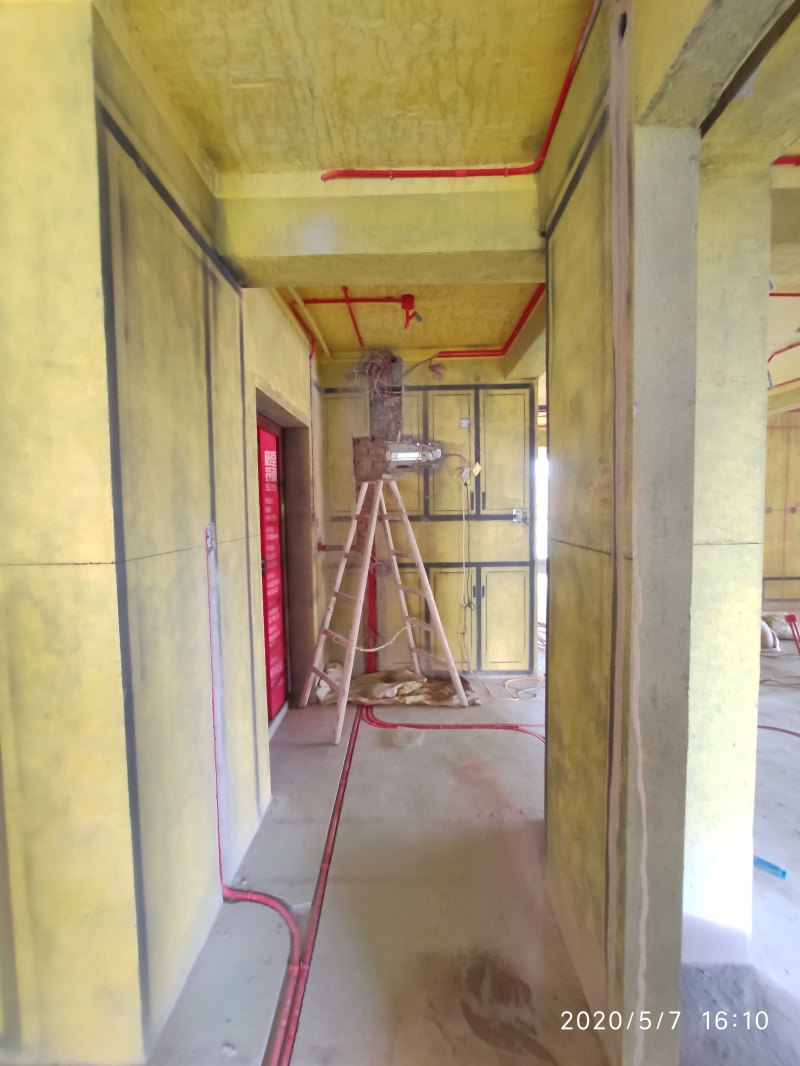

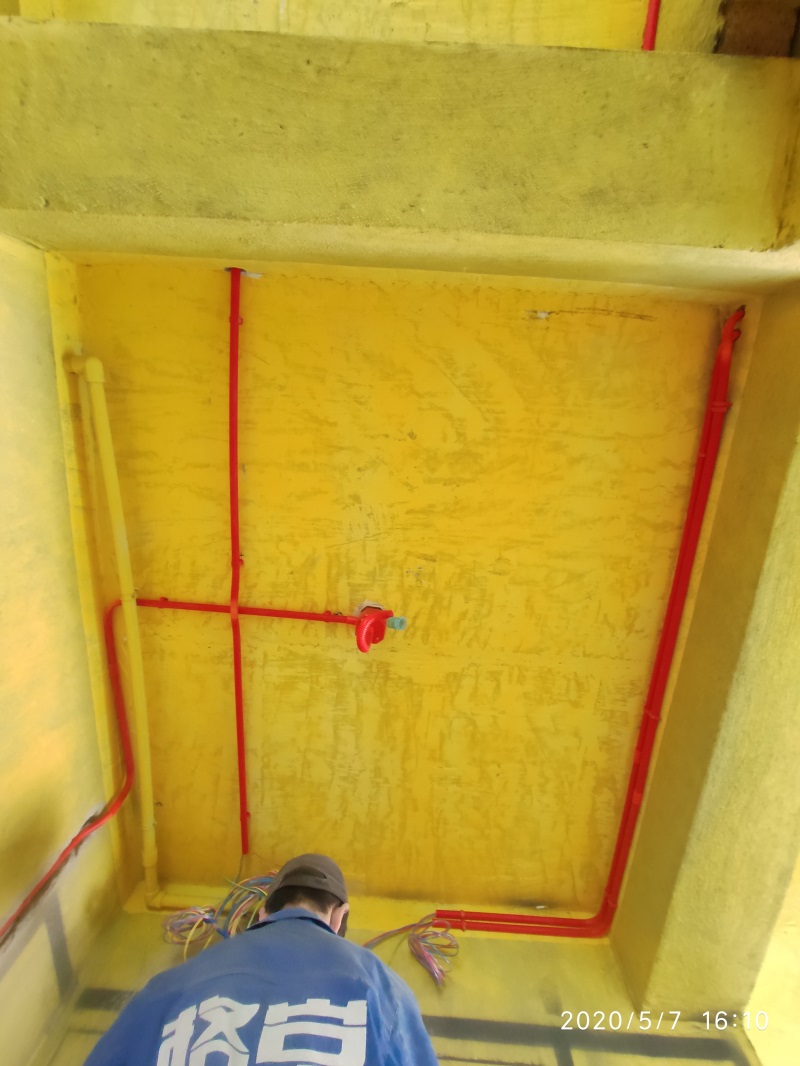

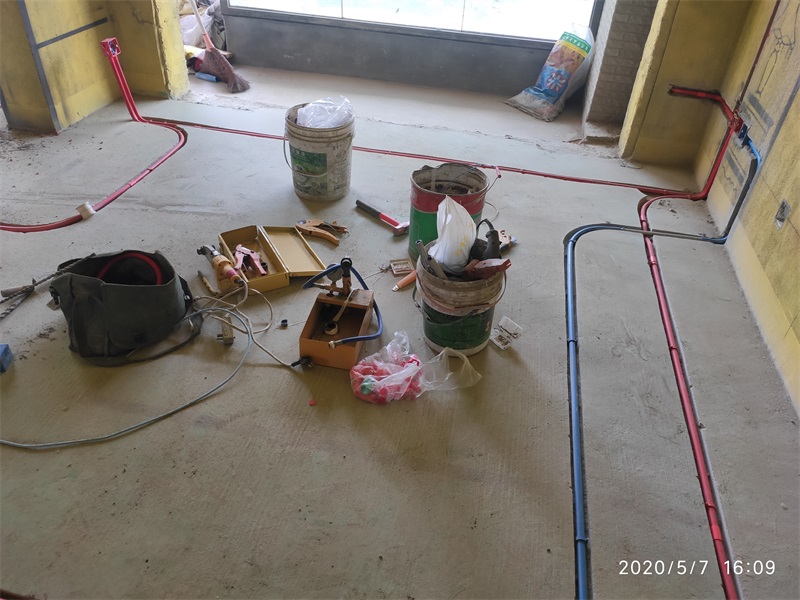

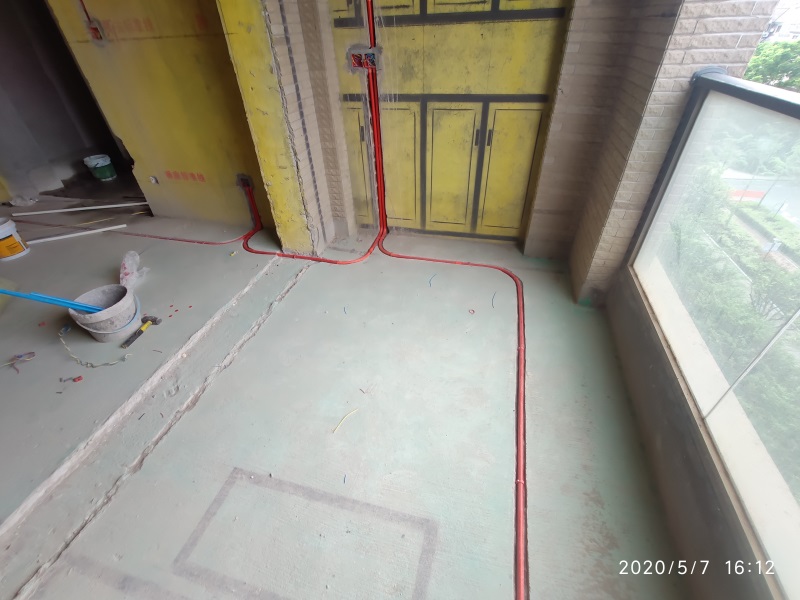

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

发表于 2020-5-12 15:22:24

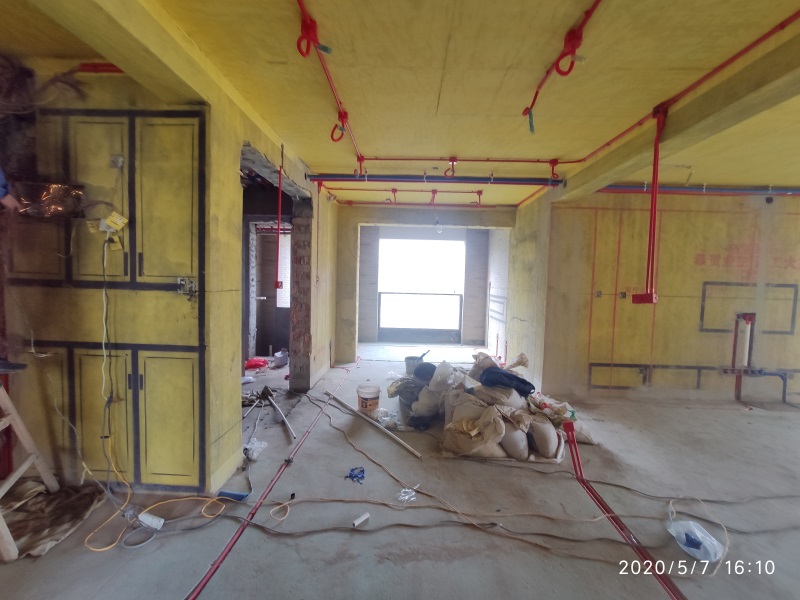

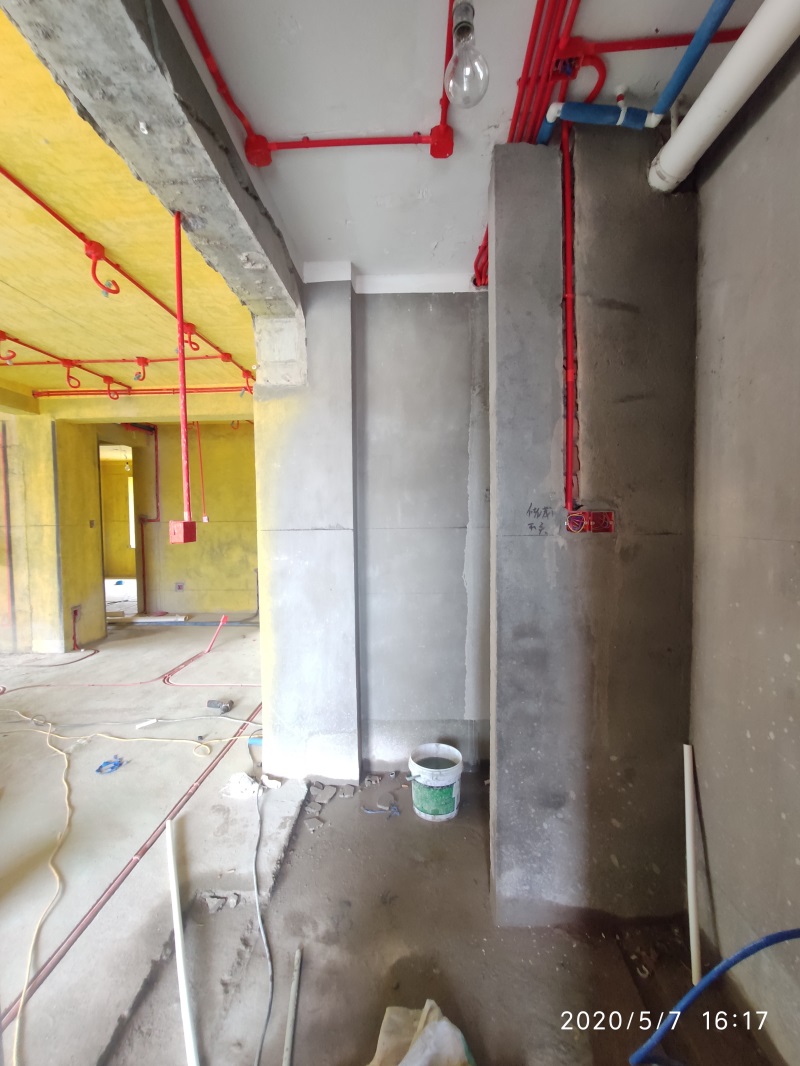

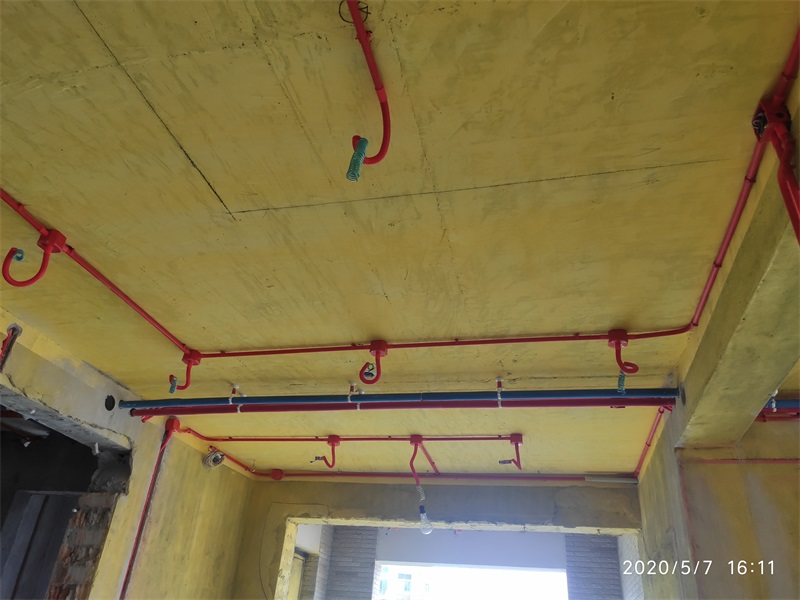

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-5-12 15:23:15

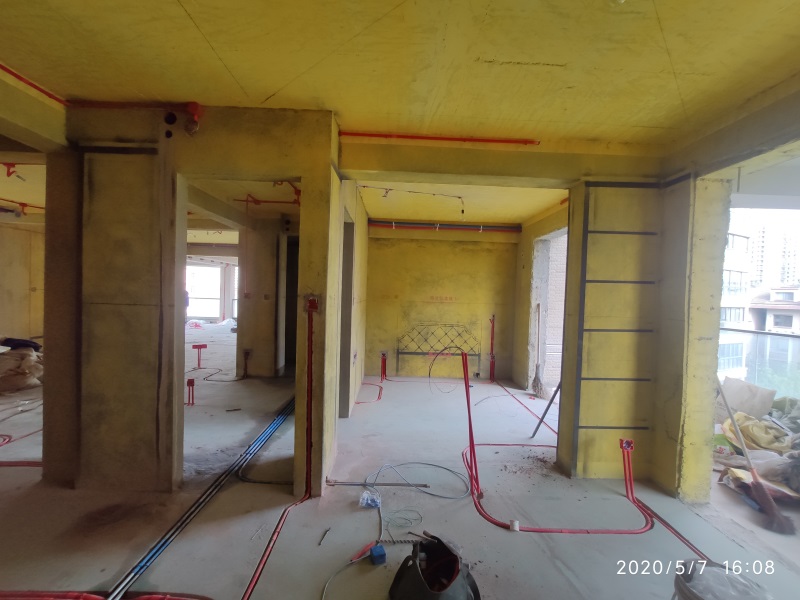

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-5-12 15:24:05

所有线管采用直径20中型线管

发表于 2020-5-12 15:26:06

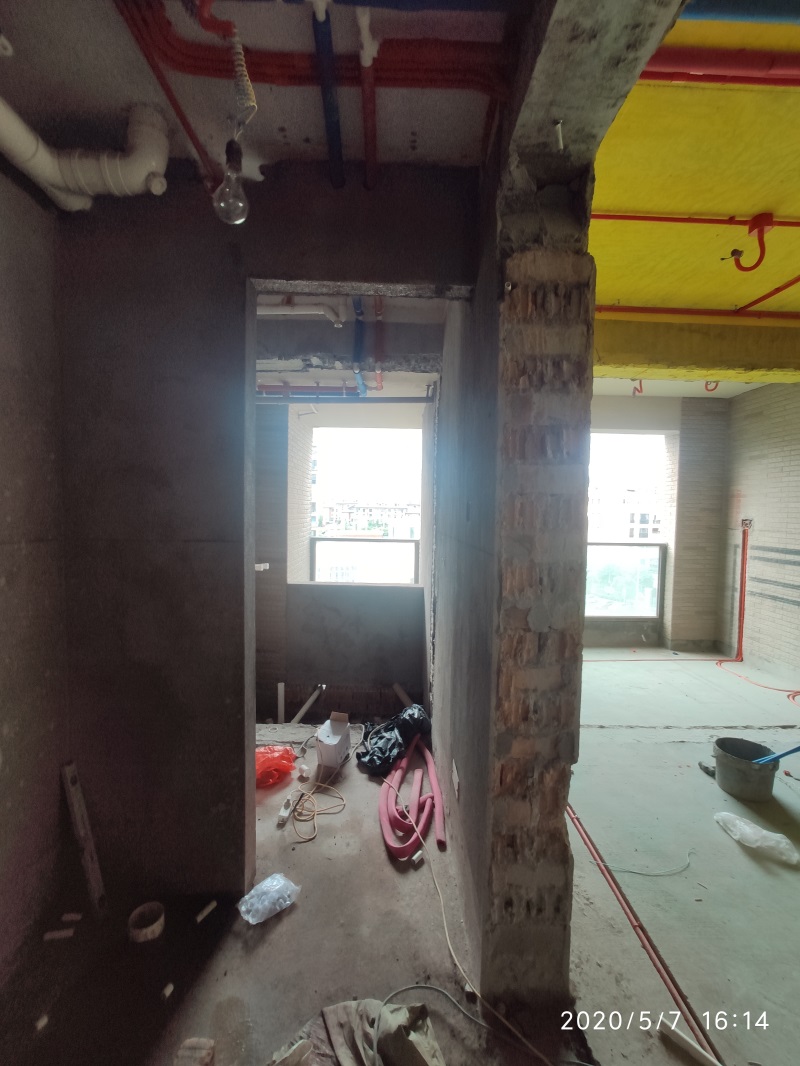

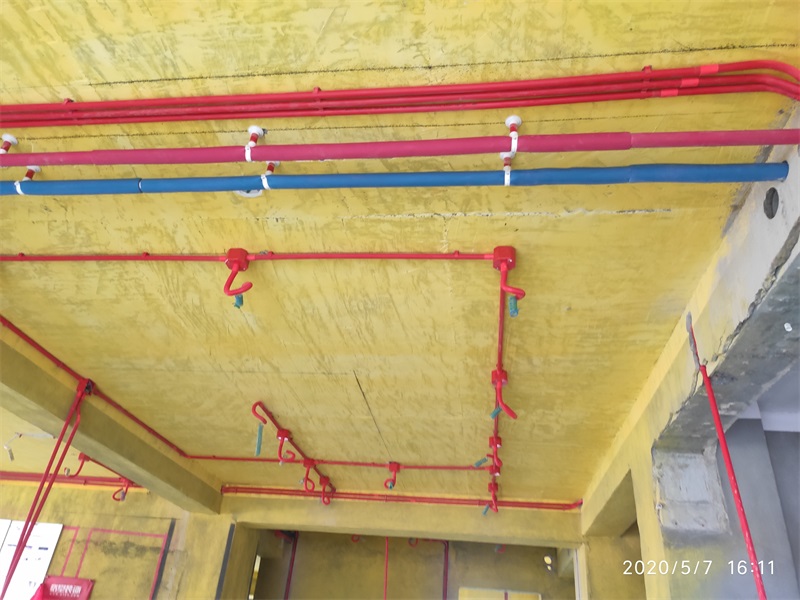

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-5-12 15:27:34

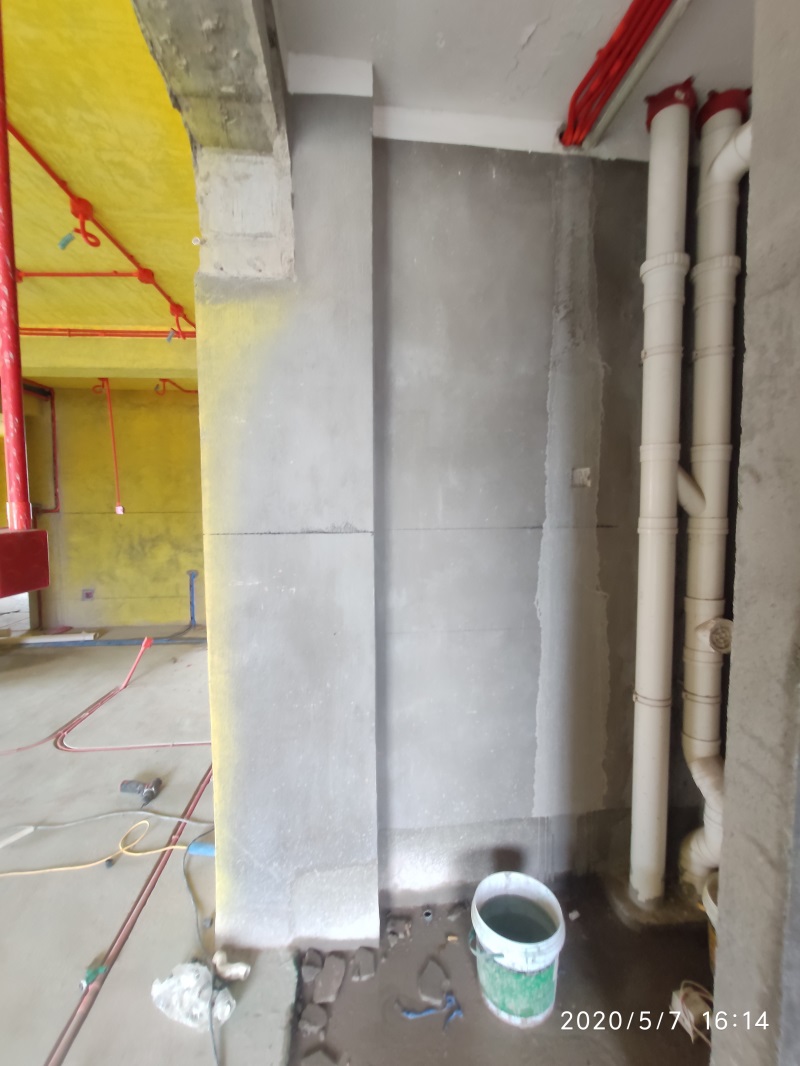

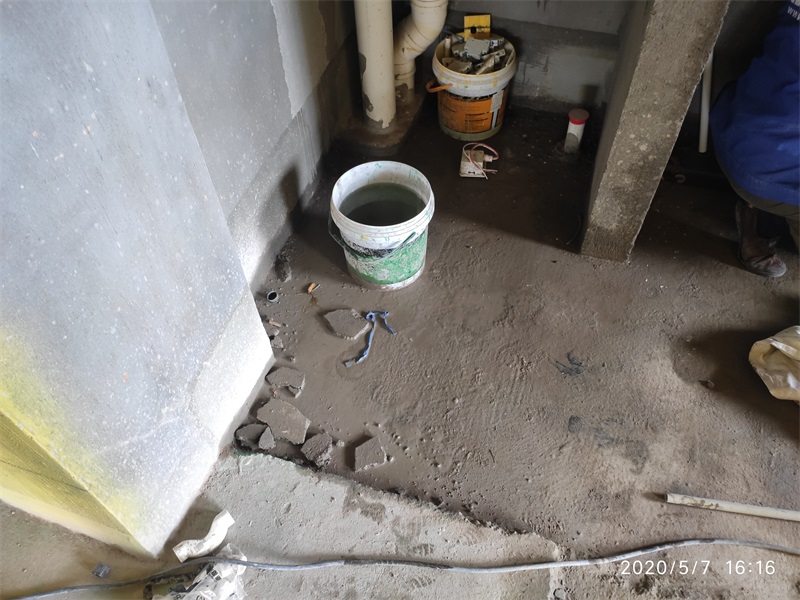

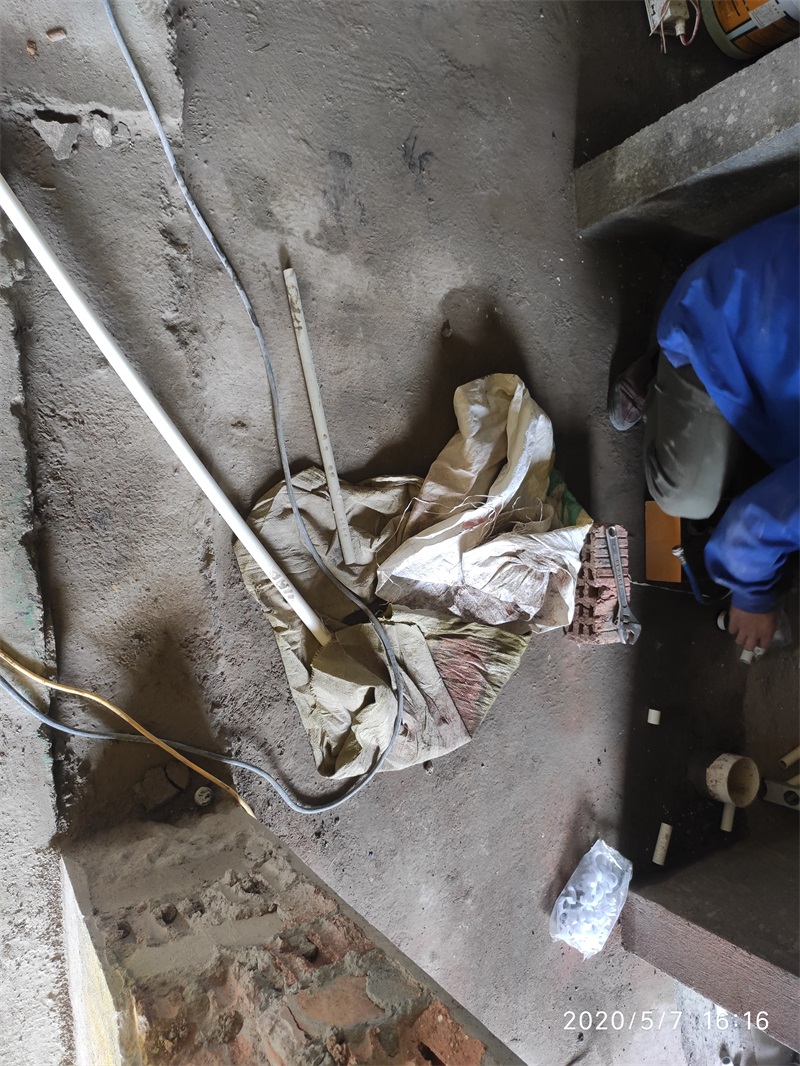

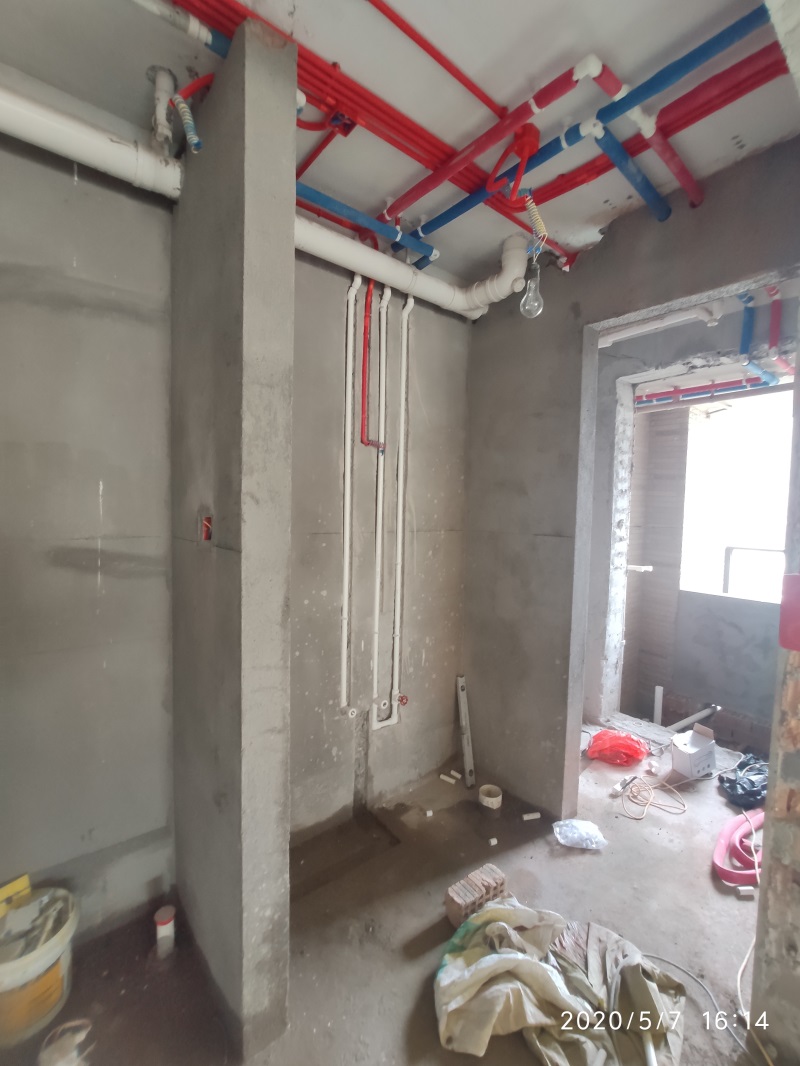

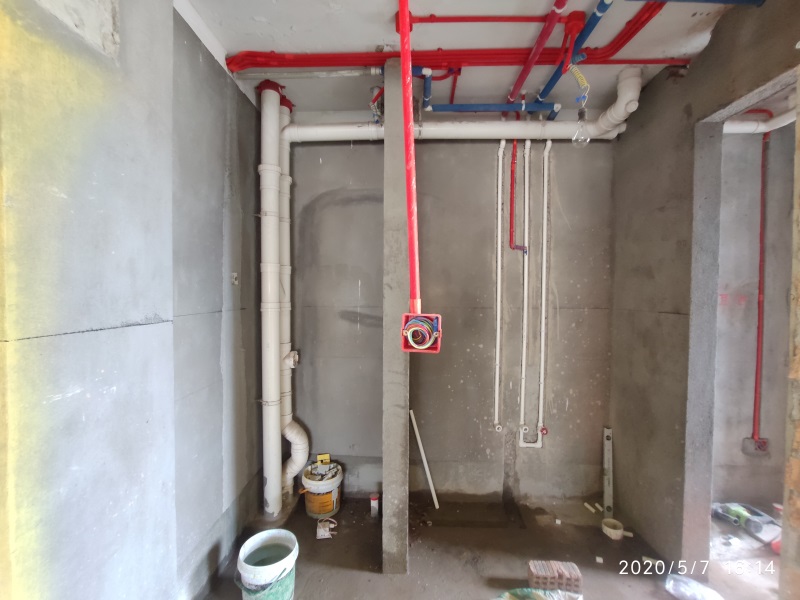

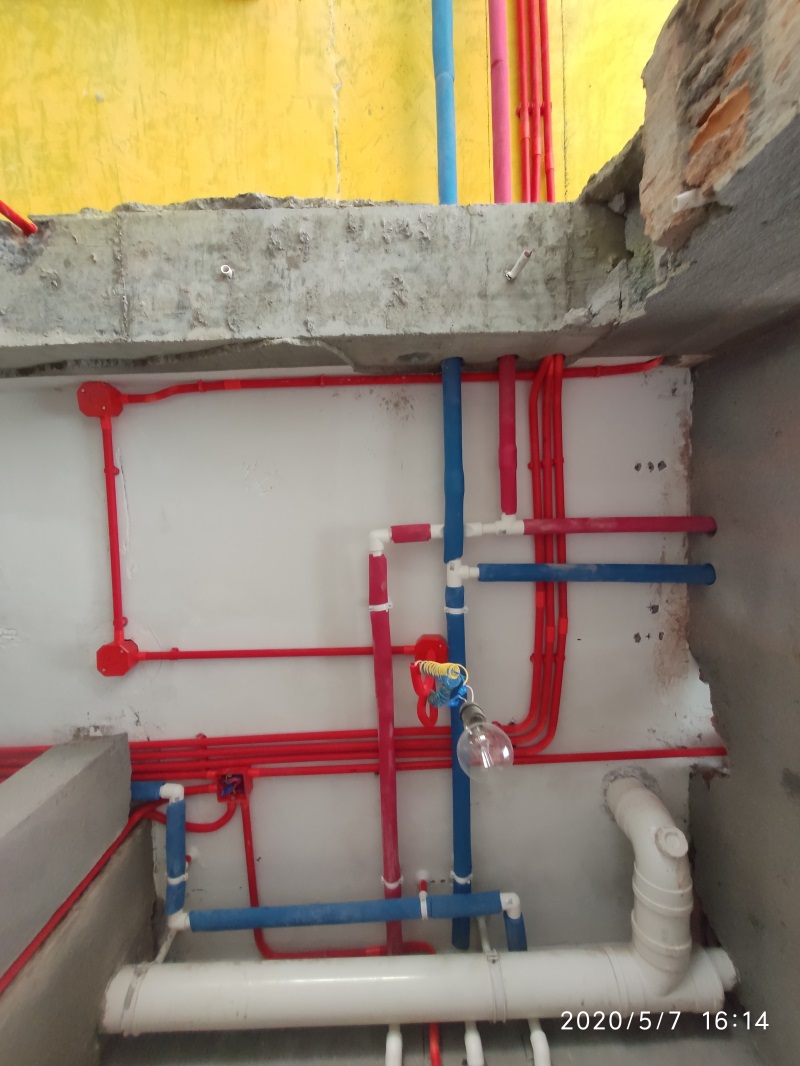

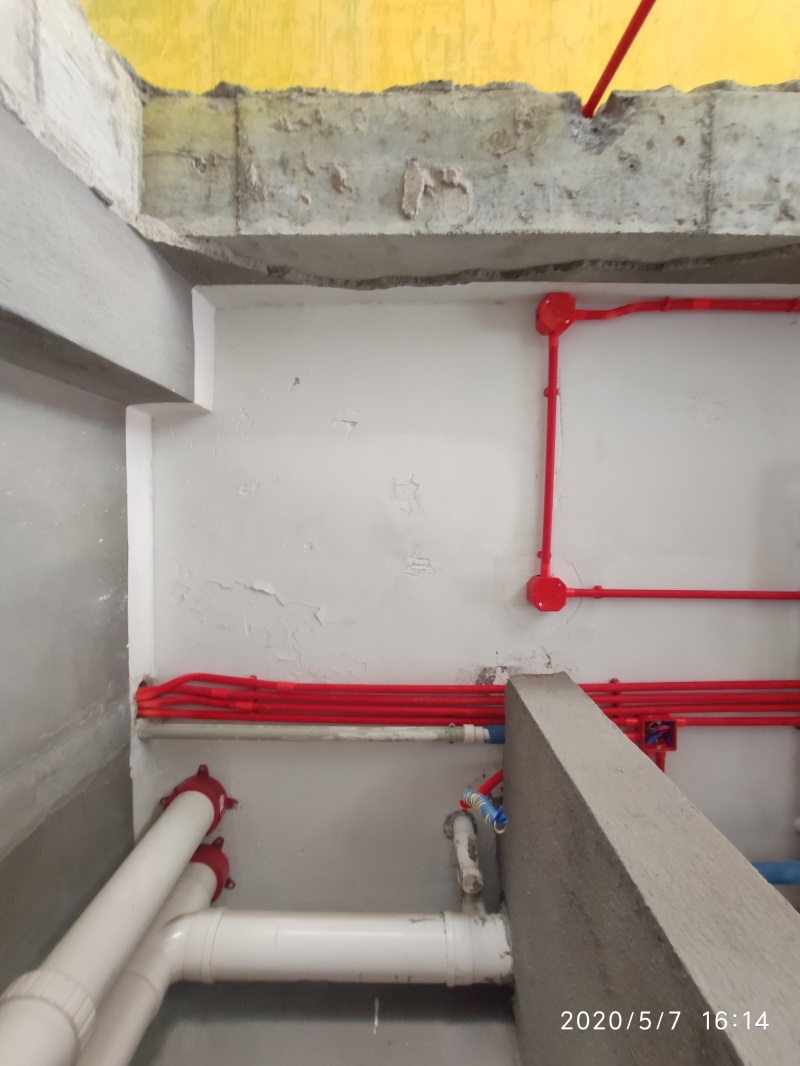

卫生间水管线路布置
