玫瑰园3-3-50#218㎡现代—重构

发表于 2020-4-26 17:23:14

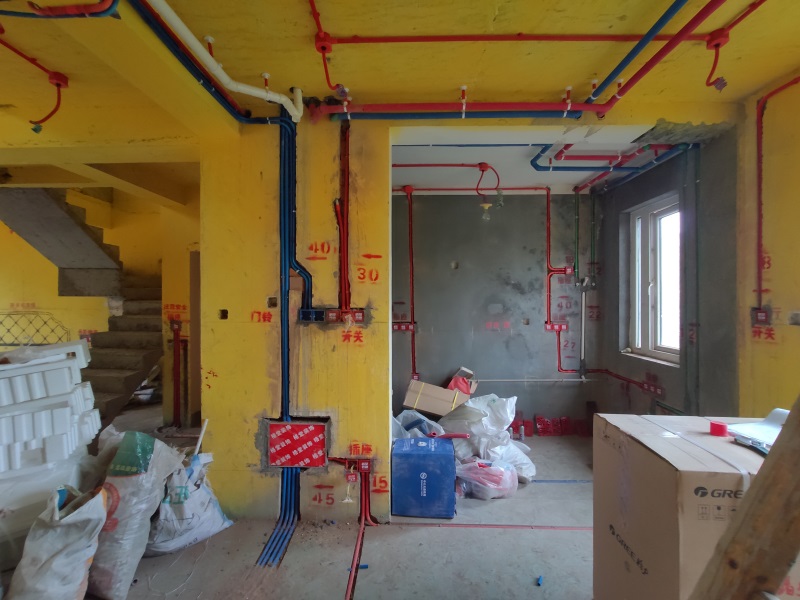

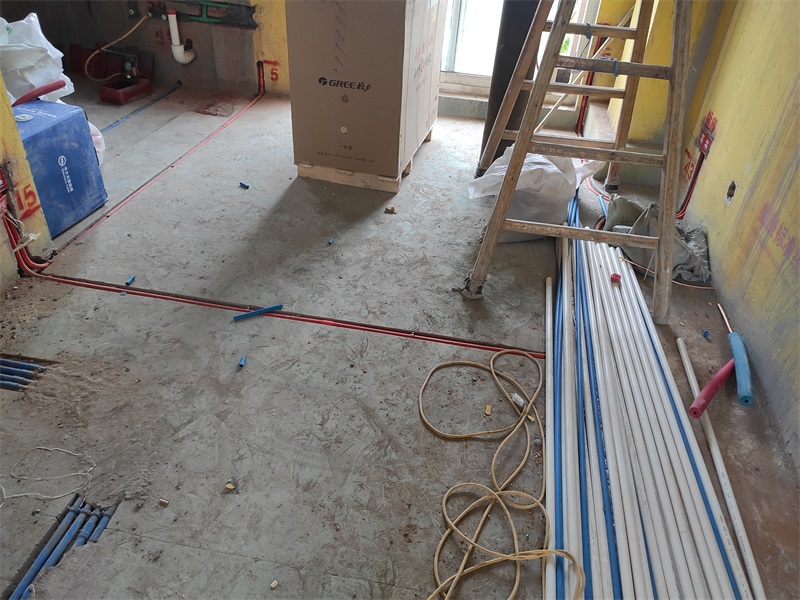

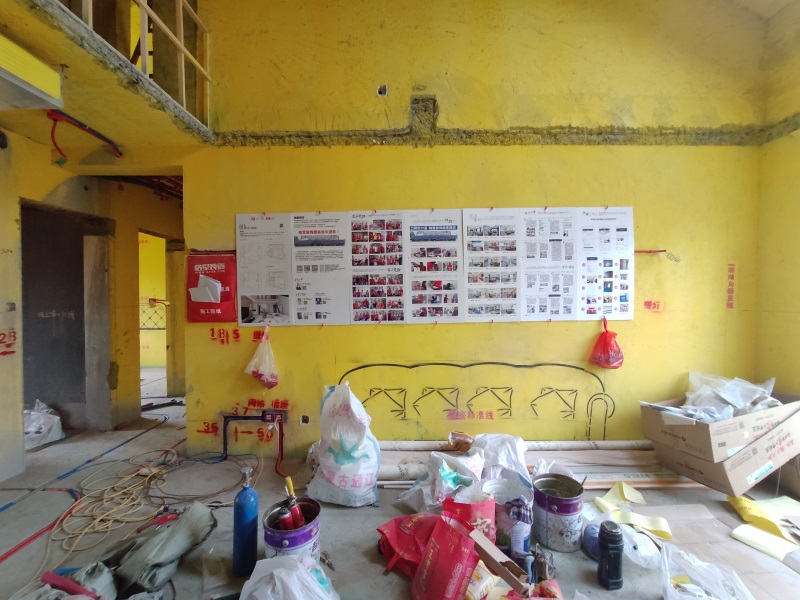

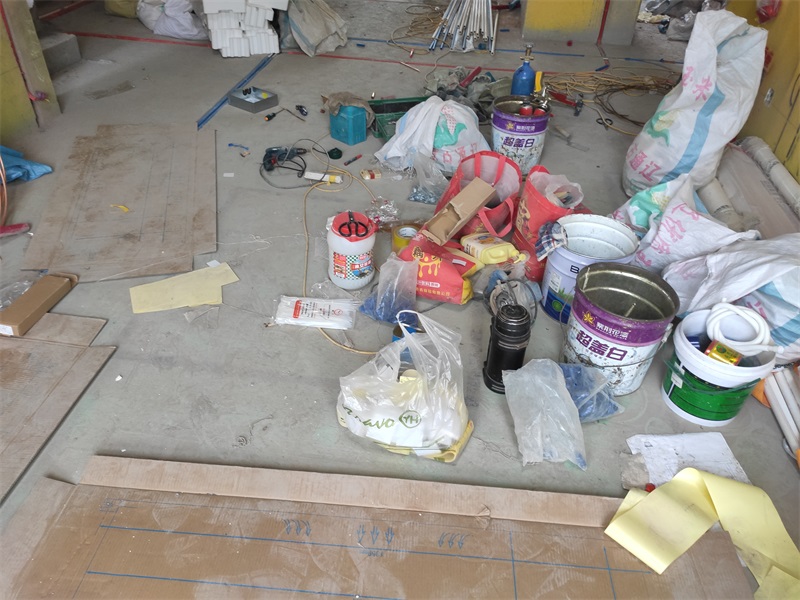

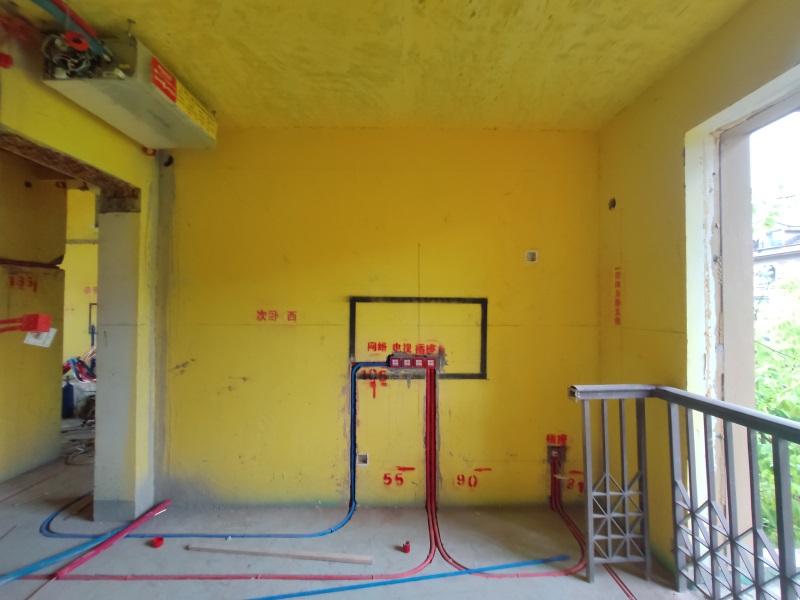

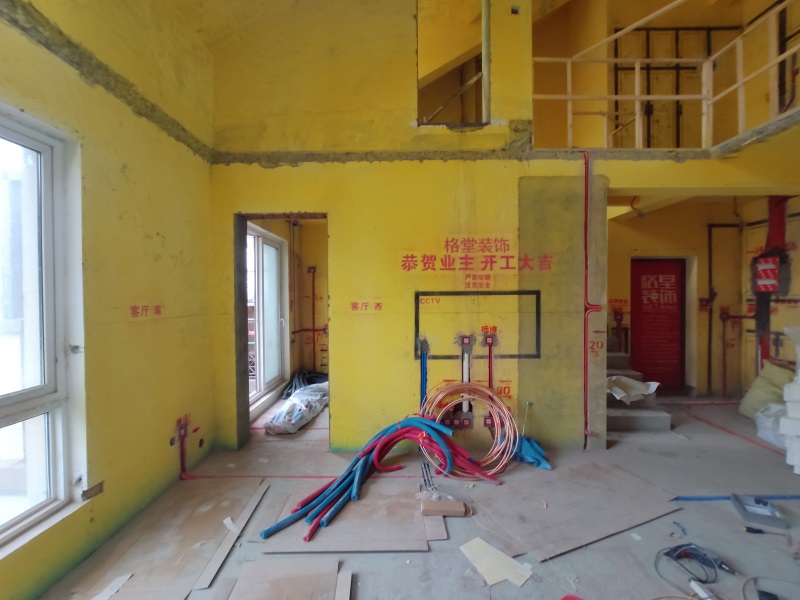

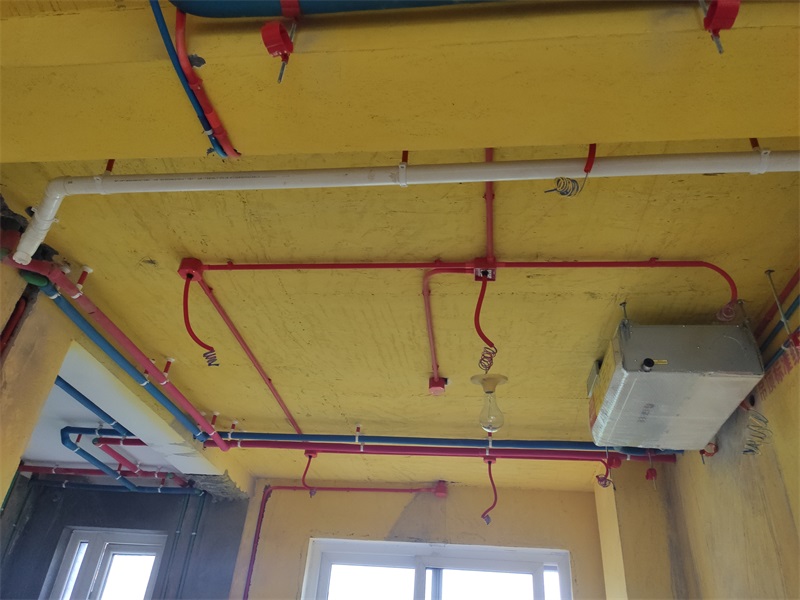

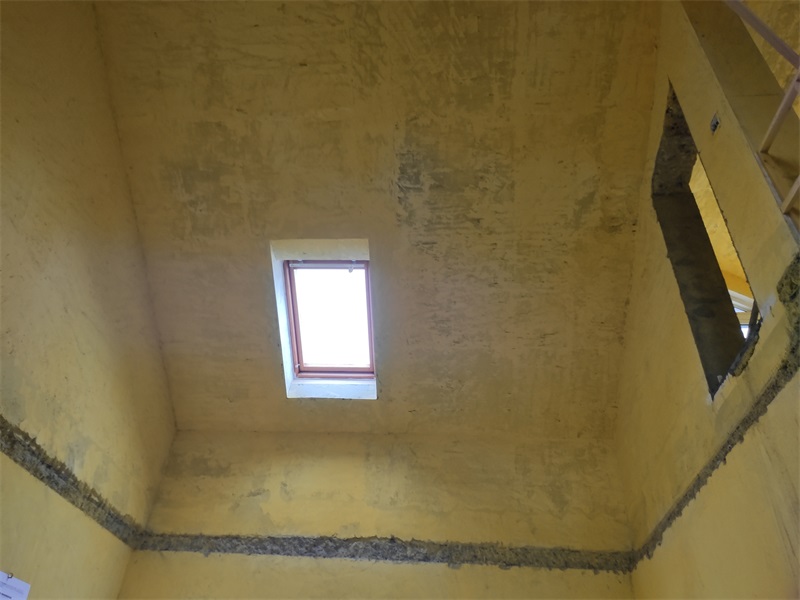

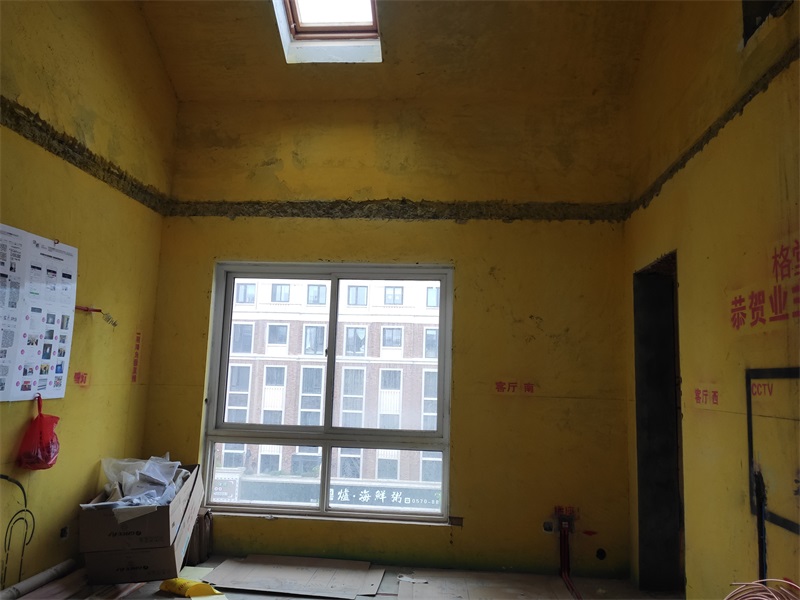

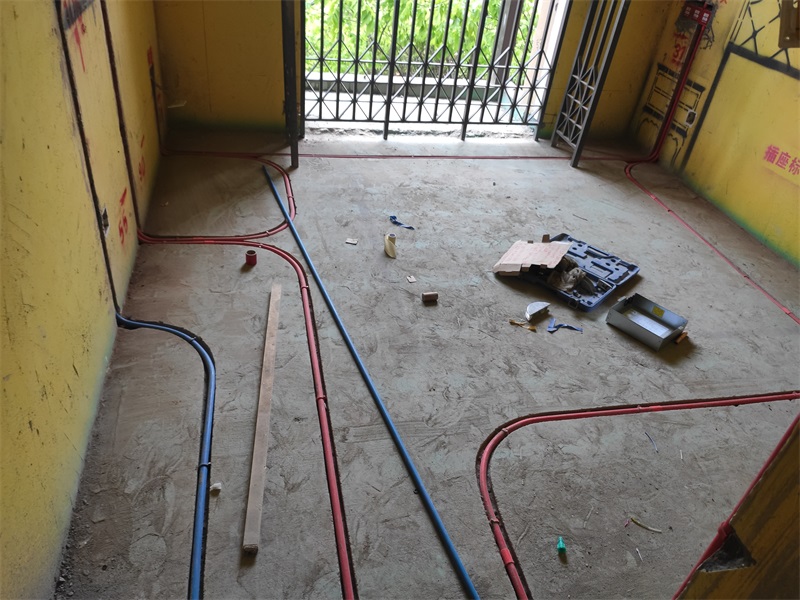

客厅线路布置

发表于 2020-4-26 17:23:56

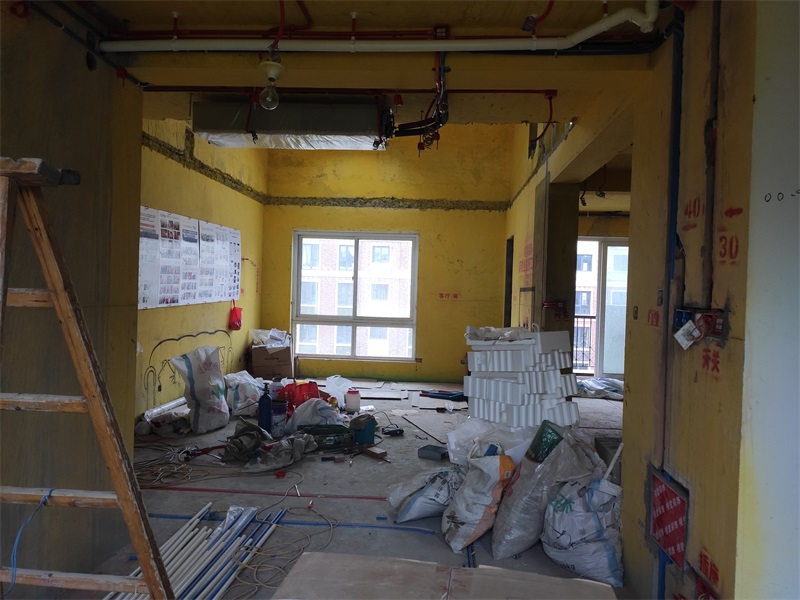

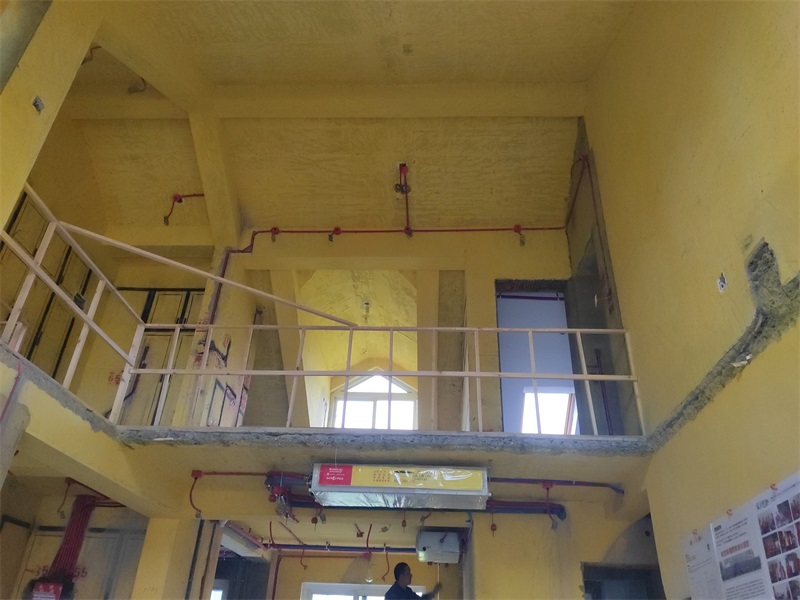

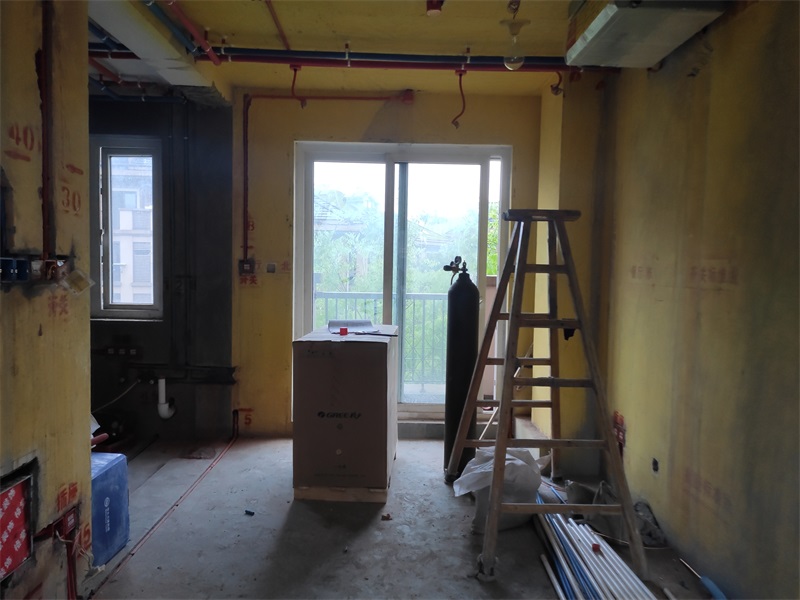

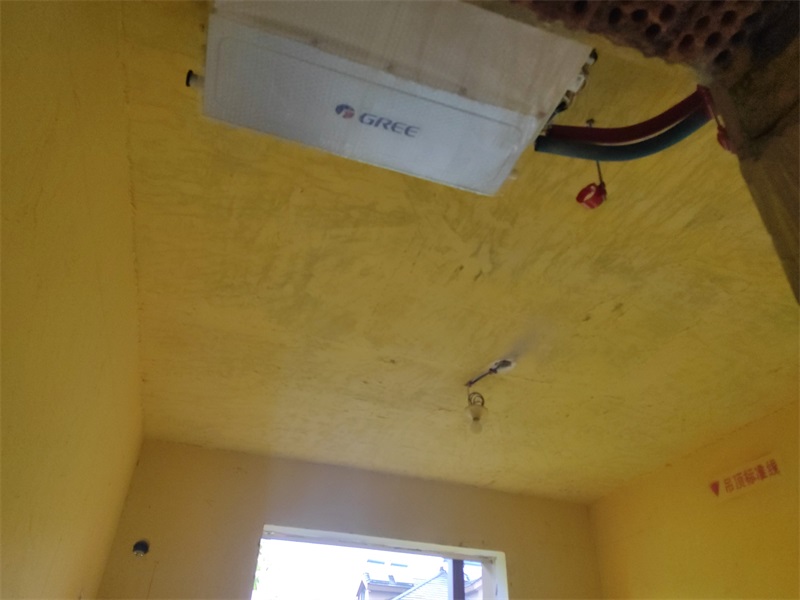

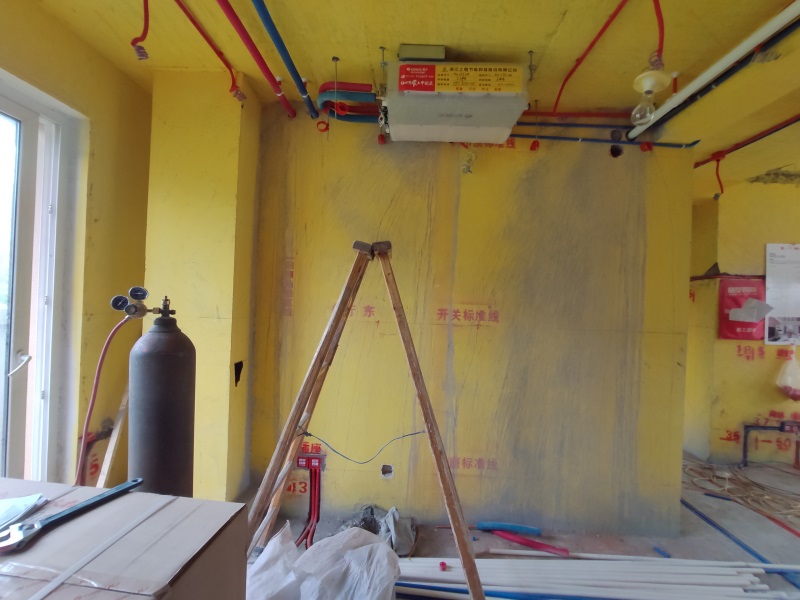

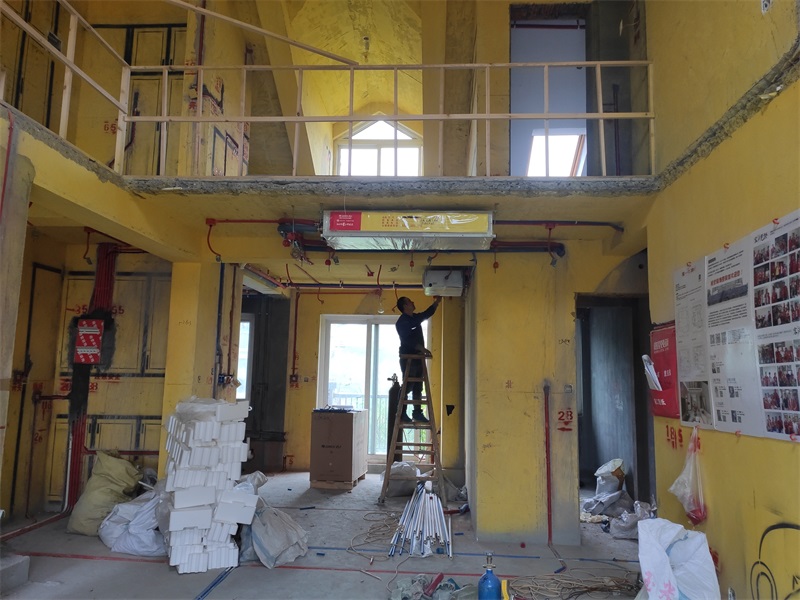

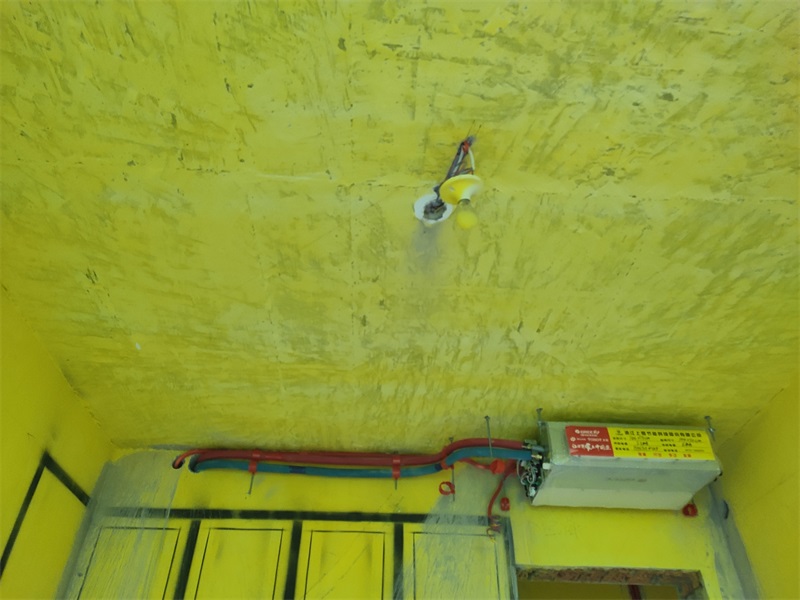

空调安装阶段

发表于 2020-4-26 17:25:07

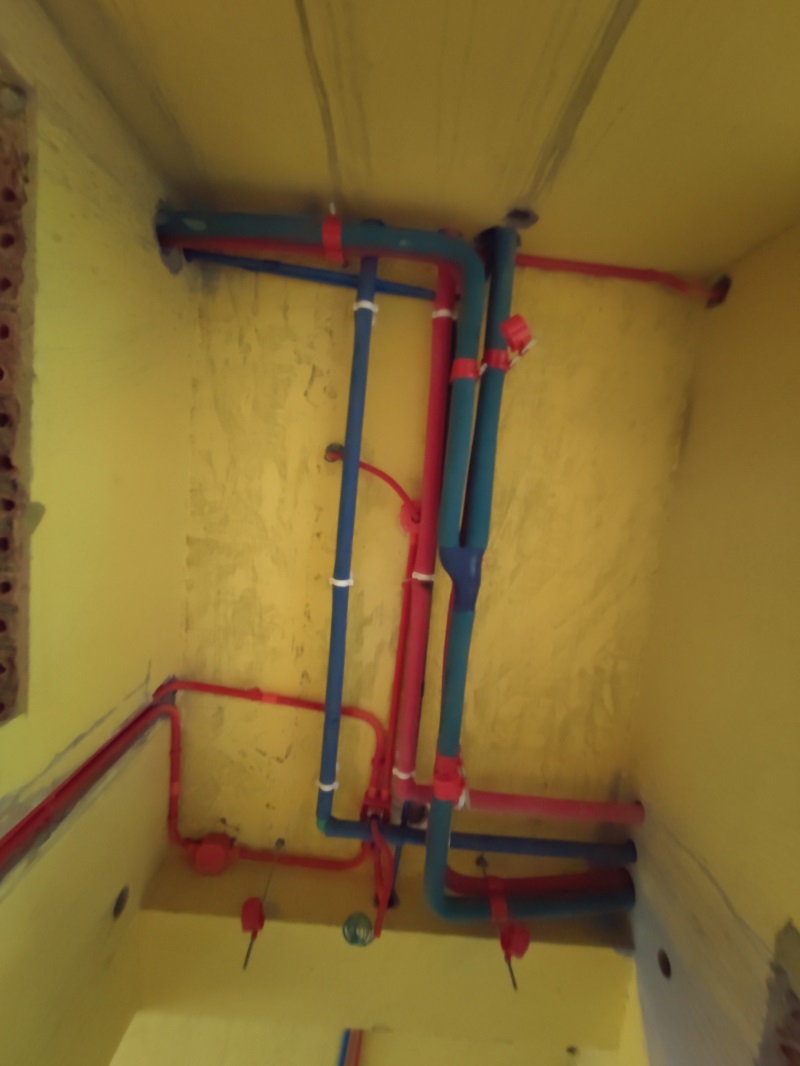

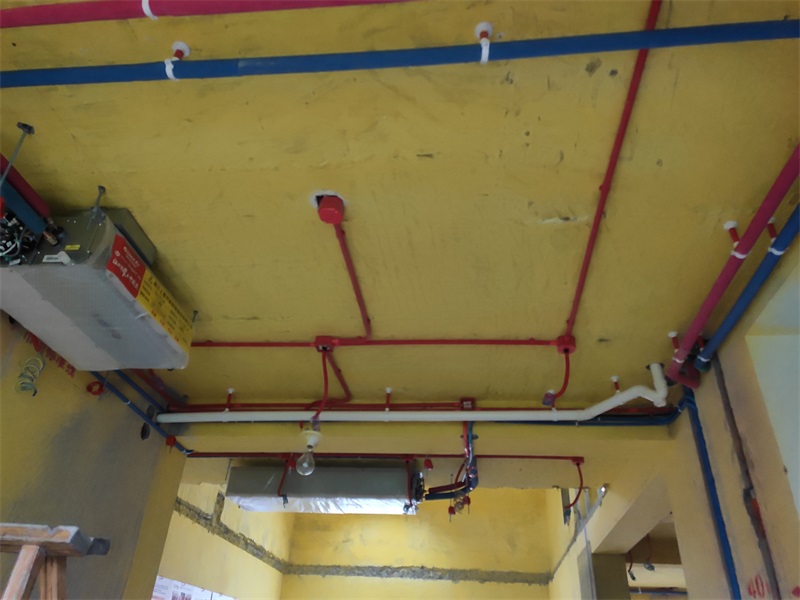

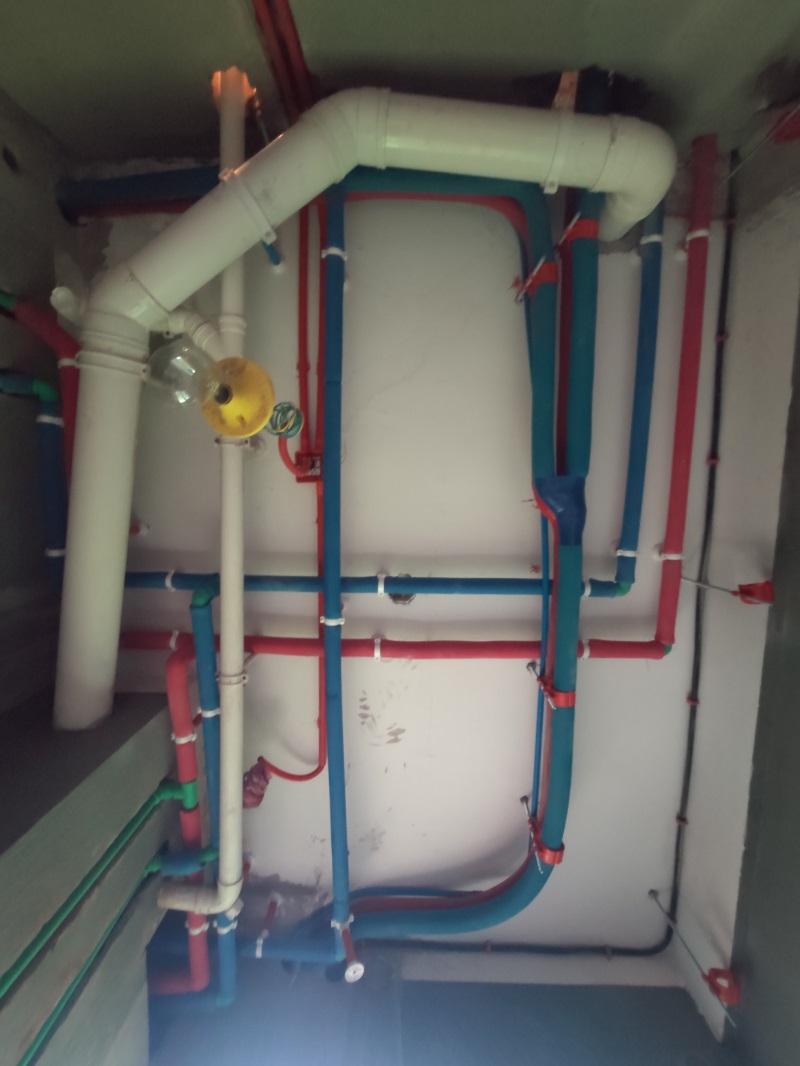

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-4-26 17:26:11

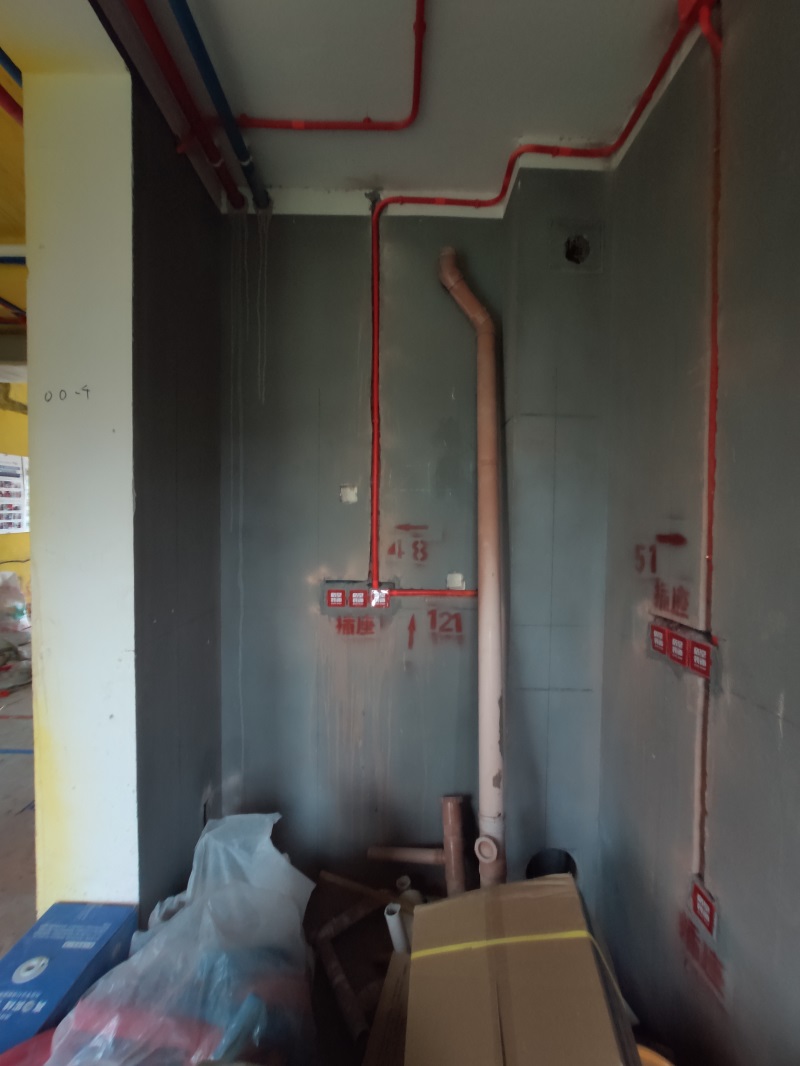

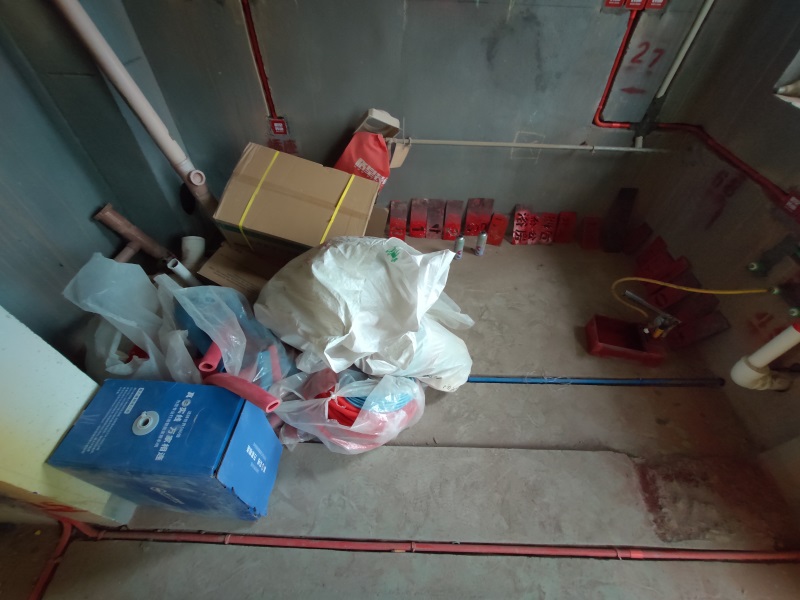

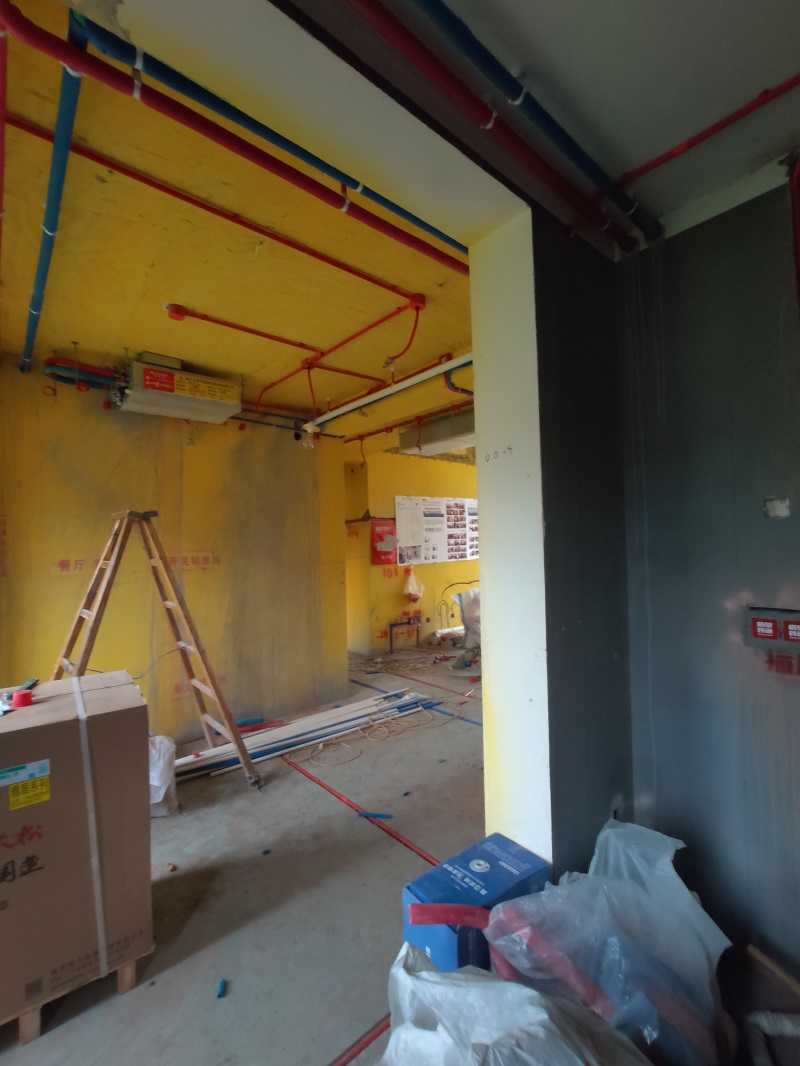

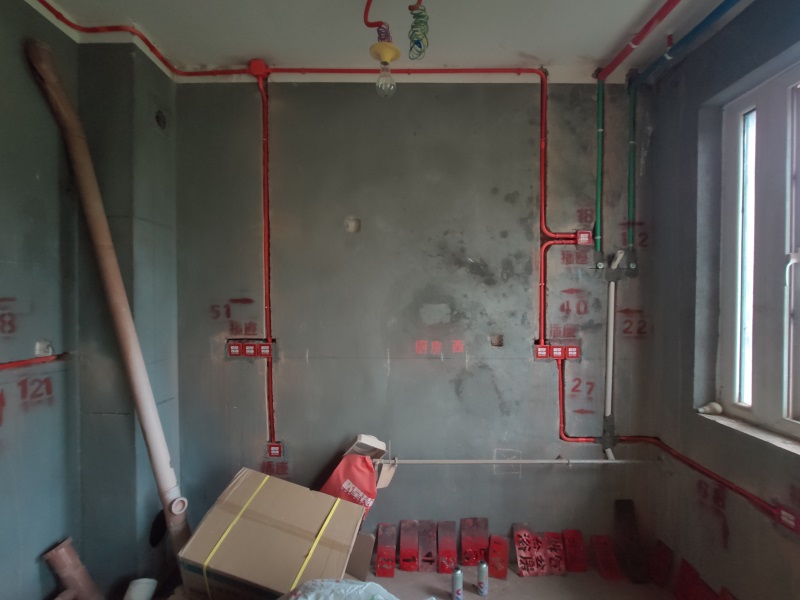

厨房线路布置

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-4-26 17:27:40

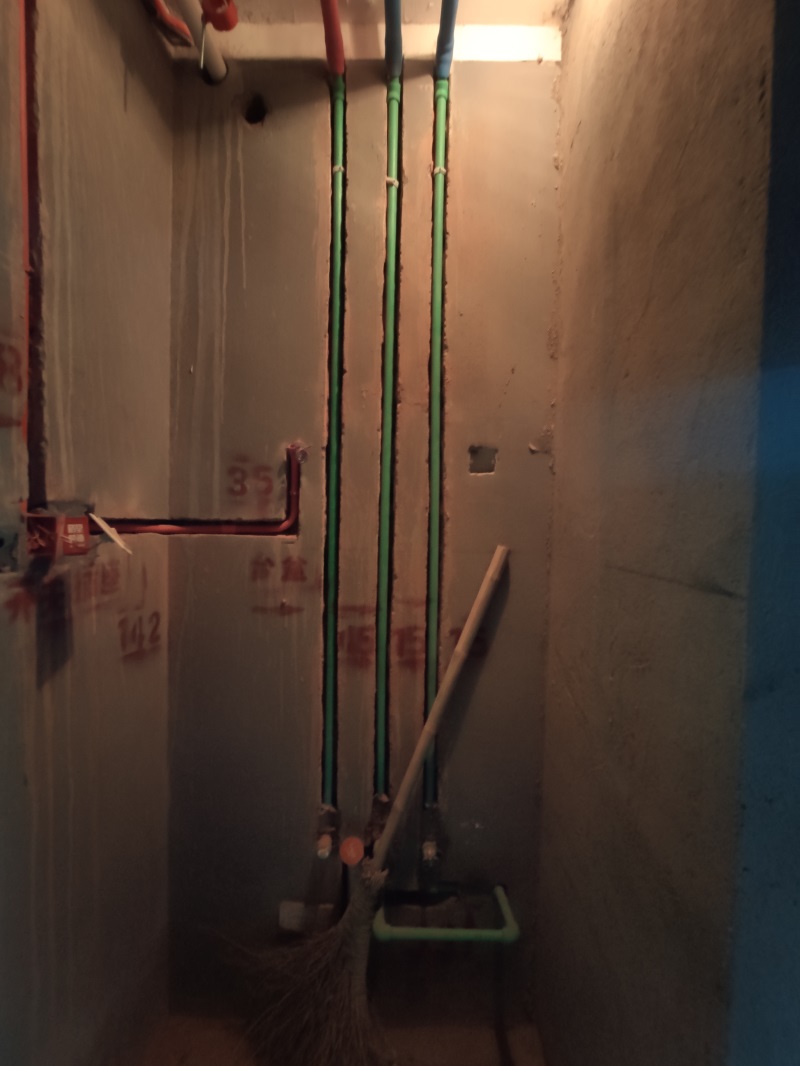

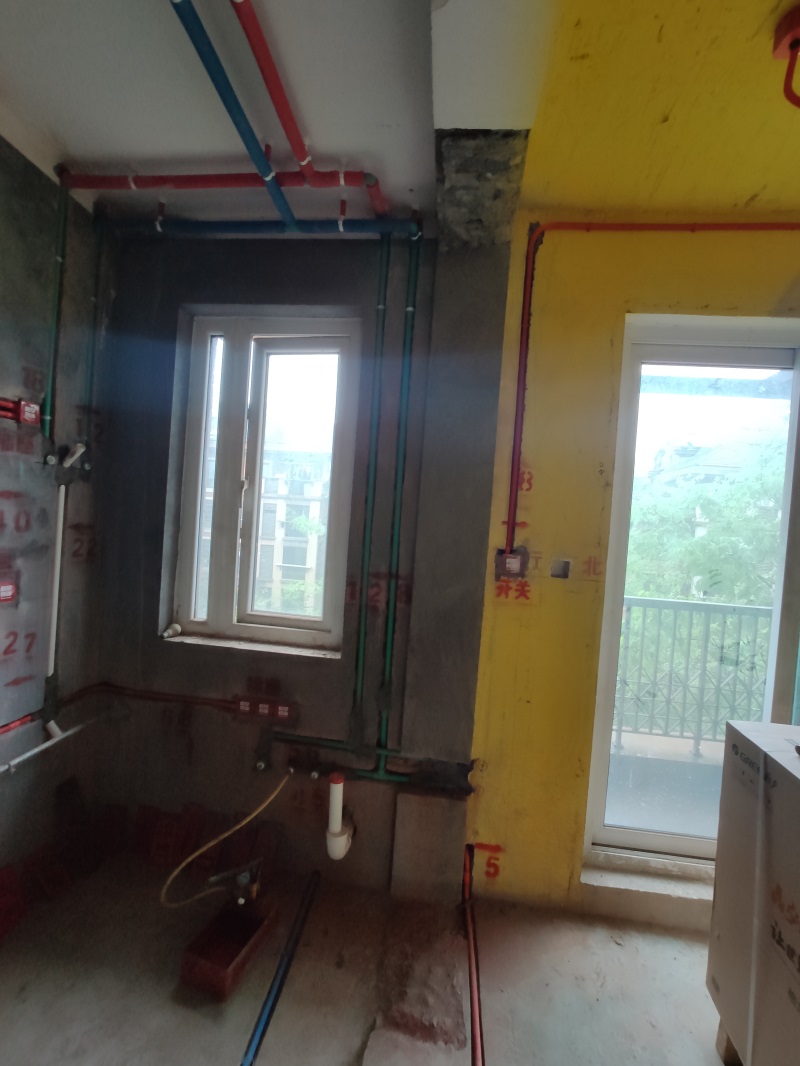

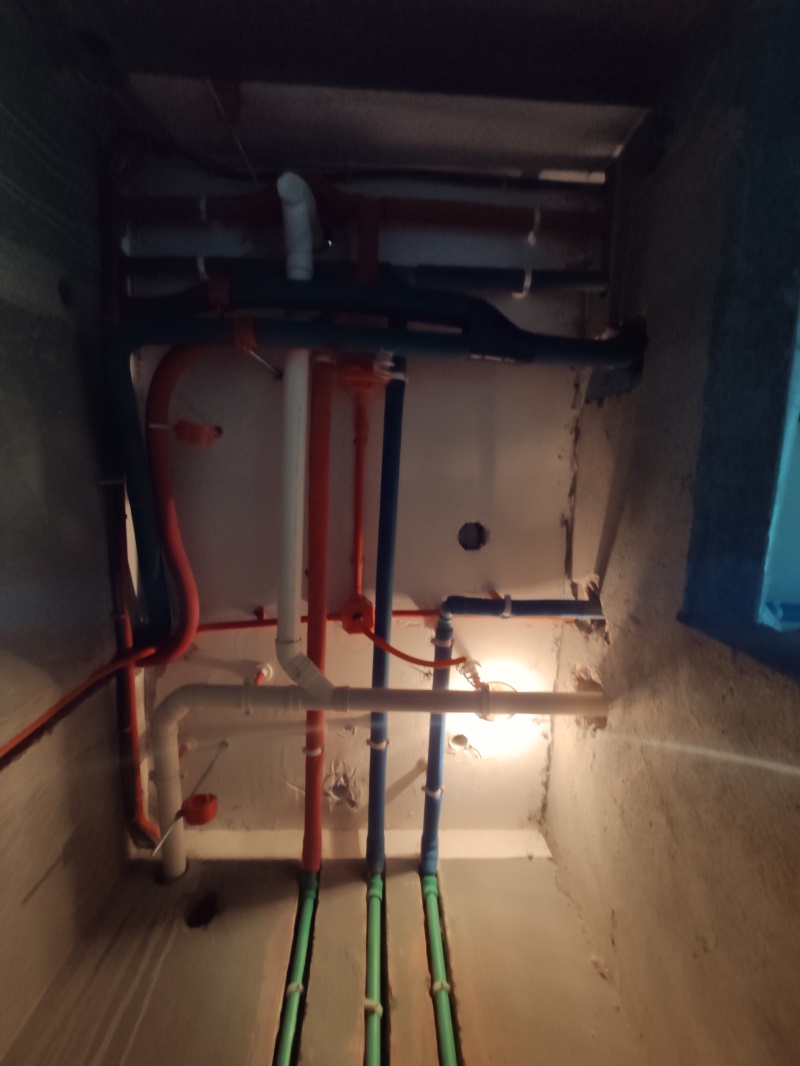

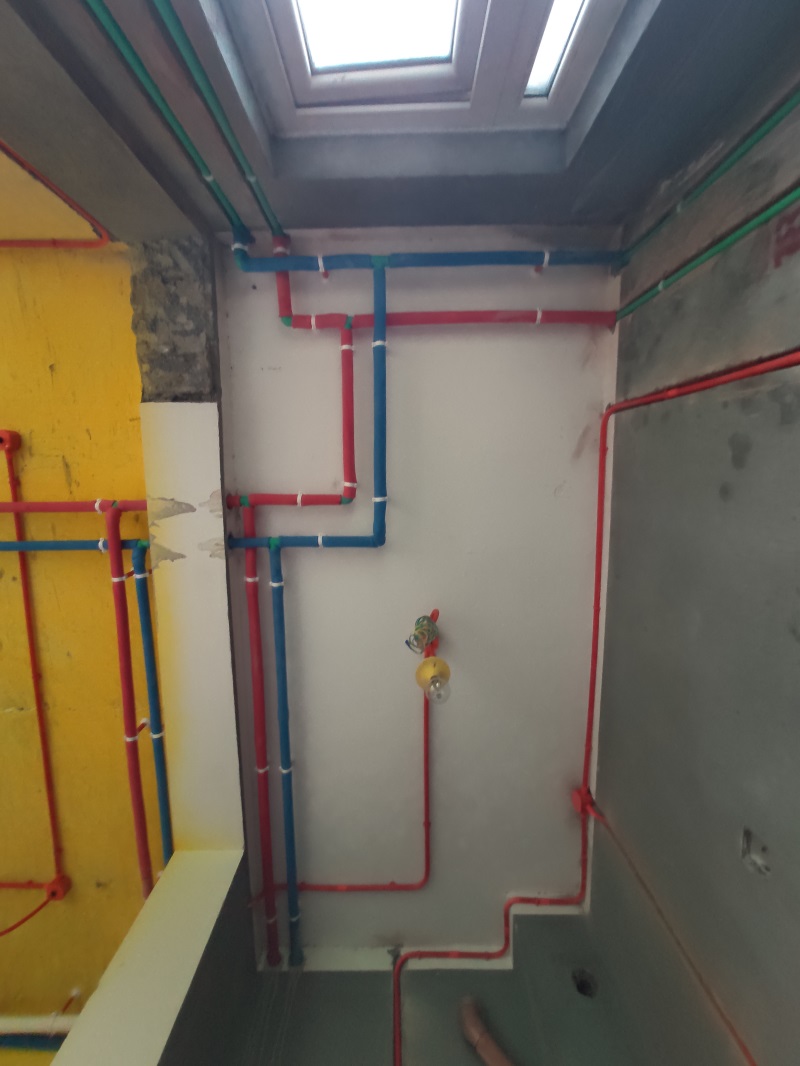

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，红色保温棉代表热水，蓝色保温棉代表冷水，水管安排都是左热右冷

发表于 2020-4-26 17:28:15

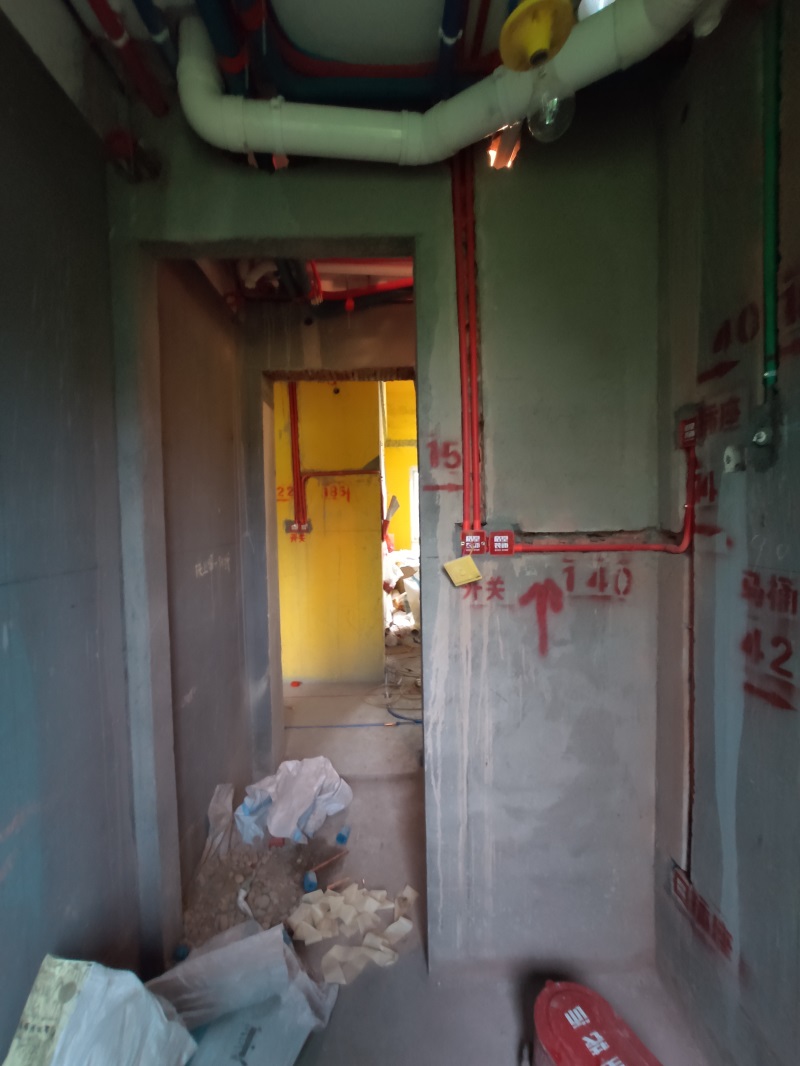

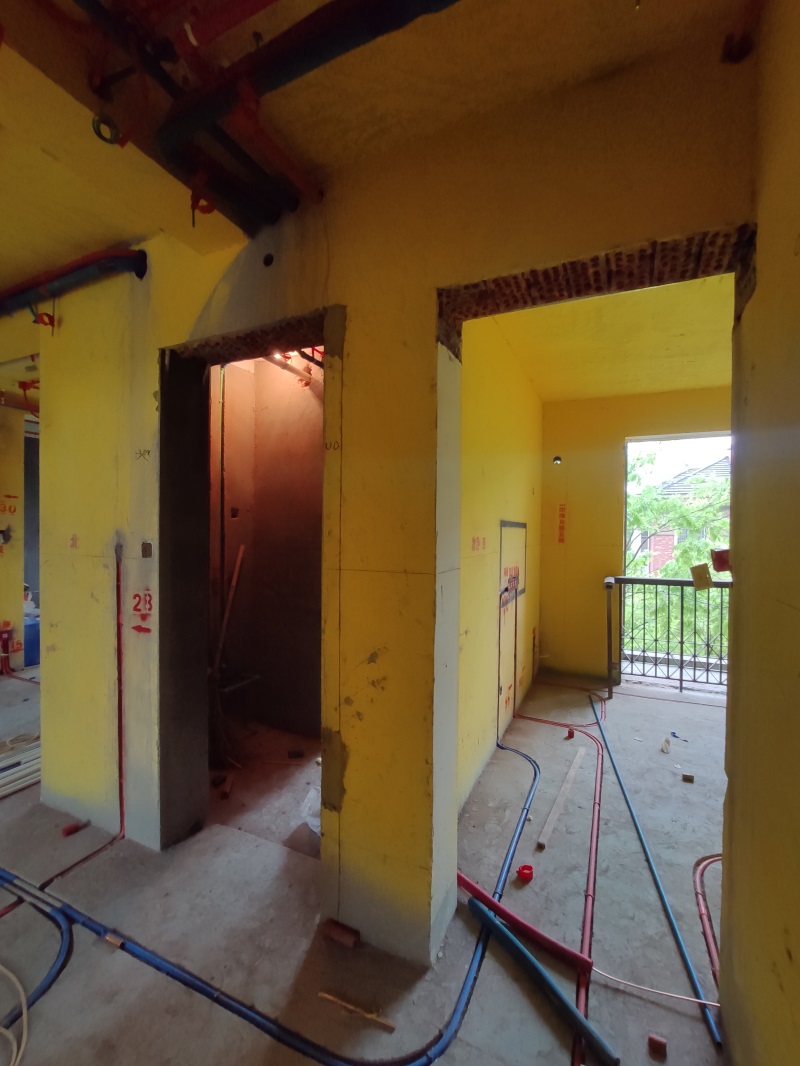

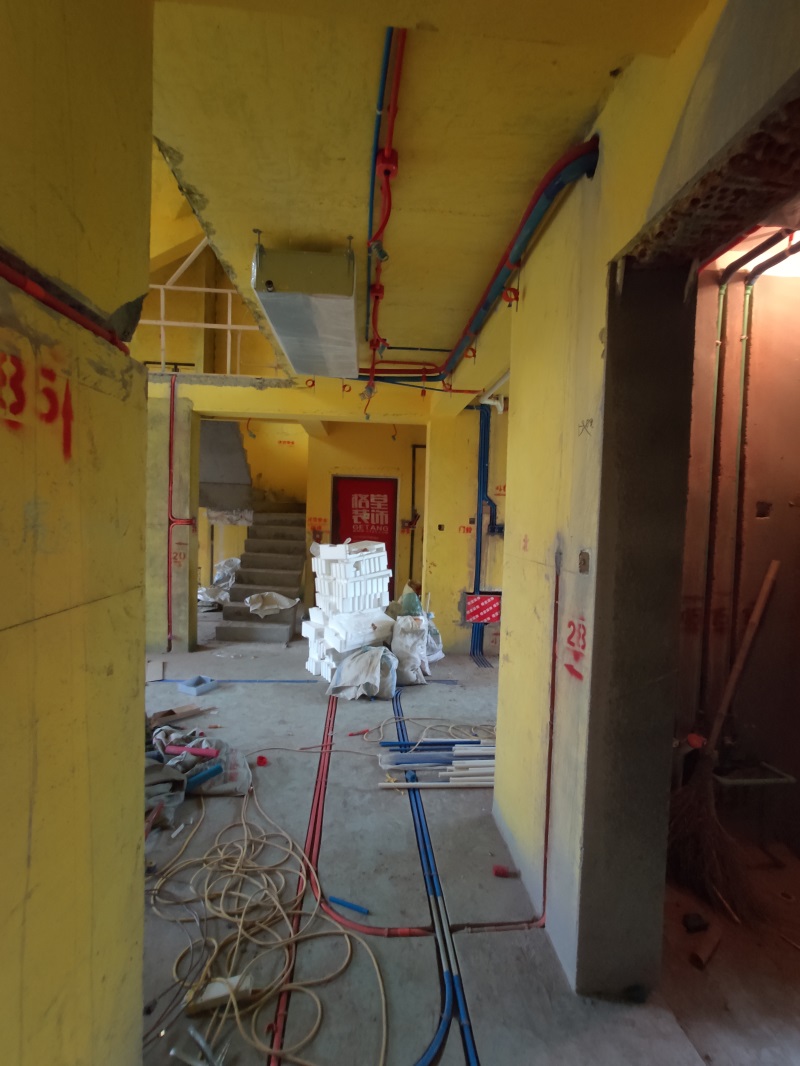

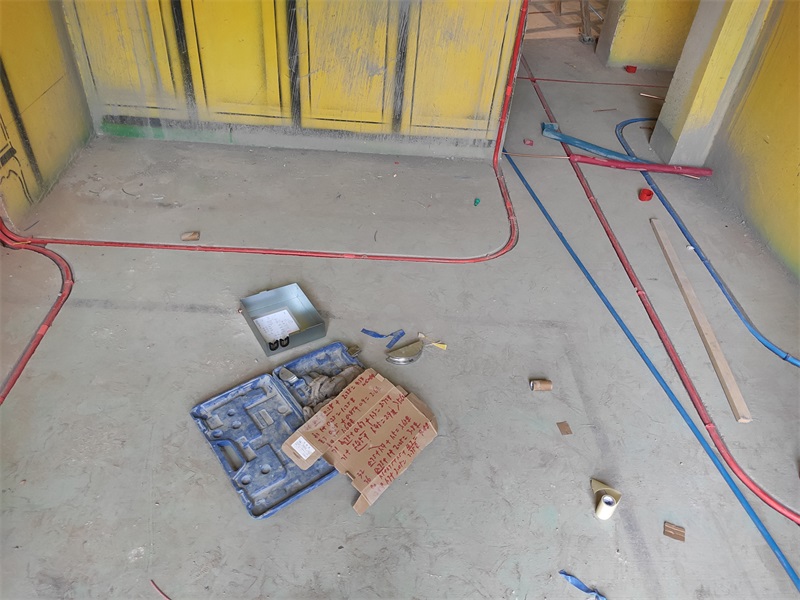

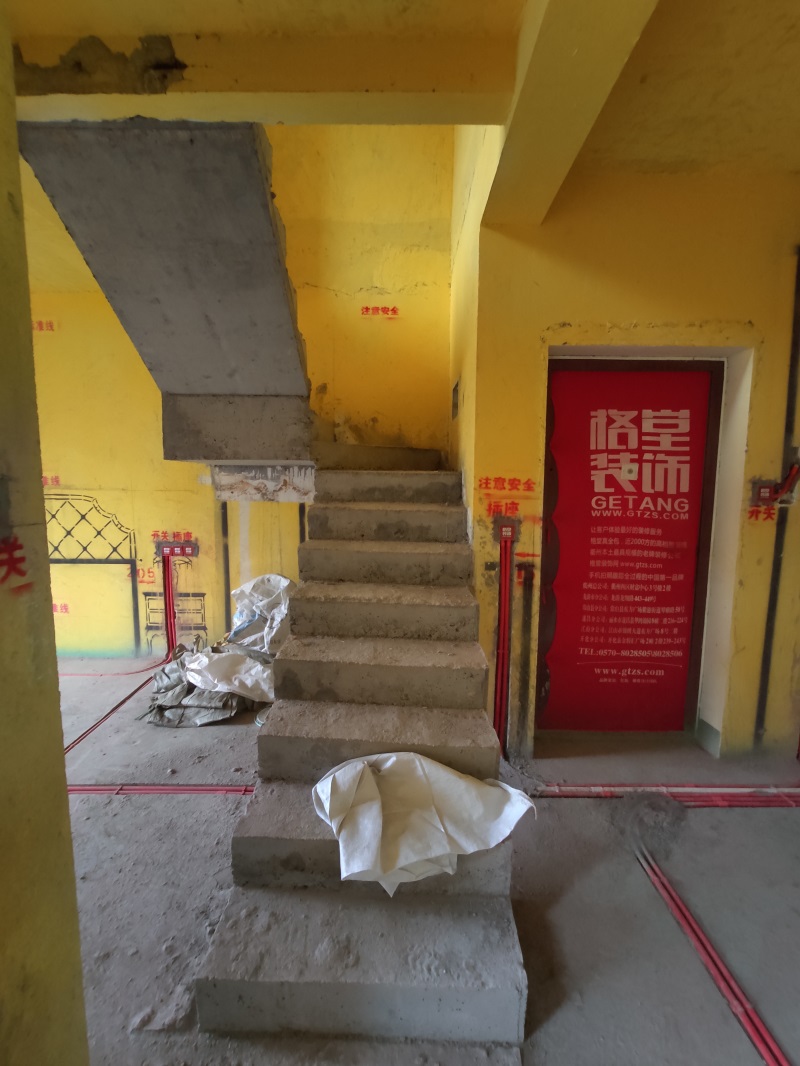

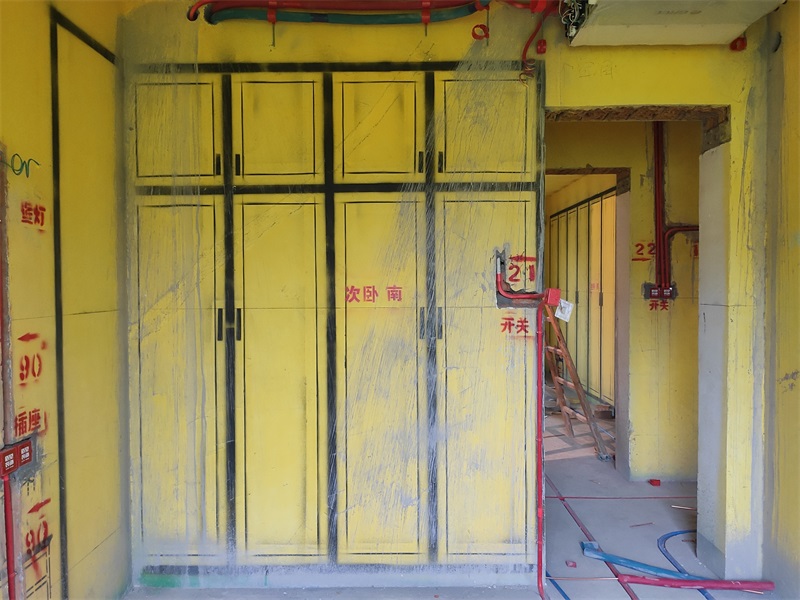

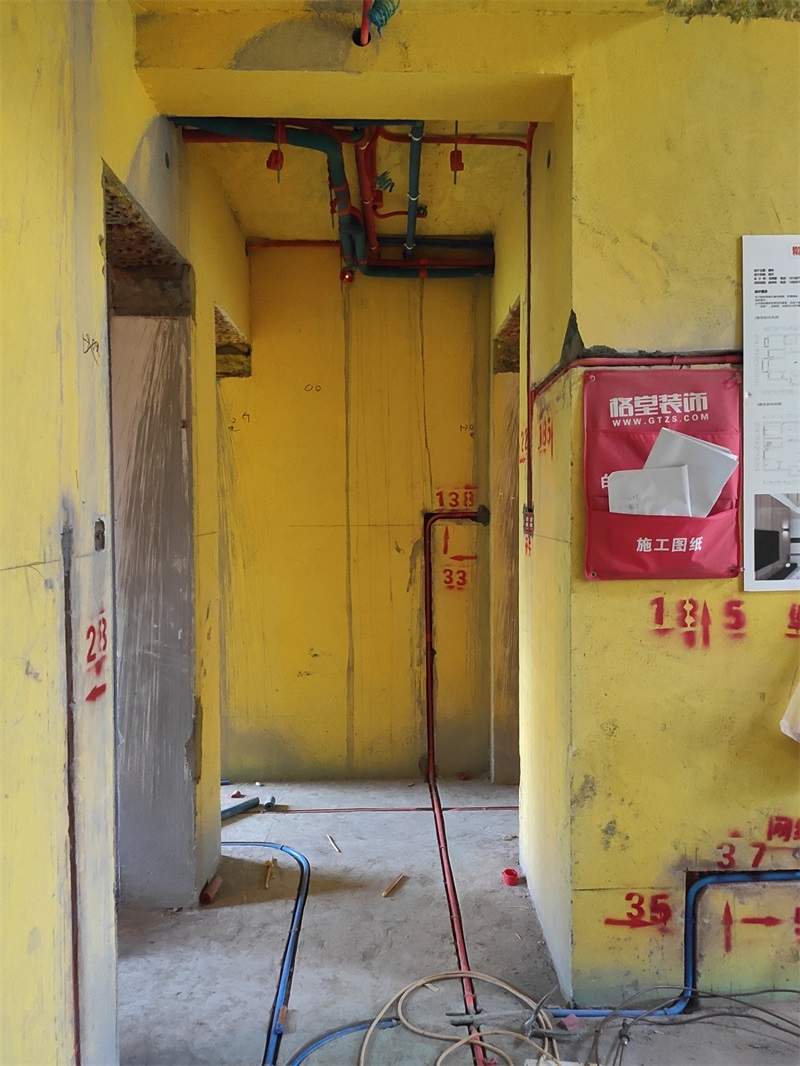

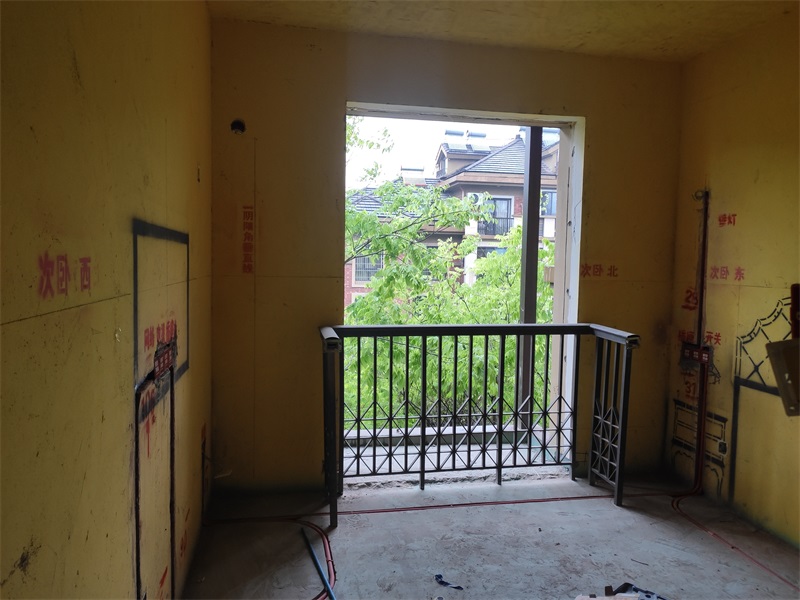

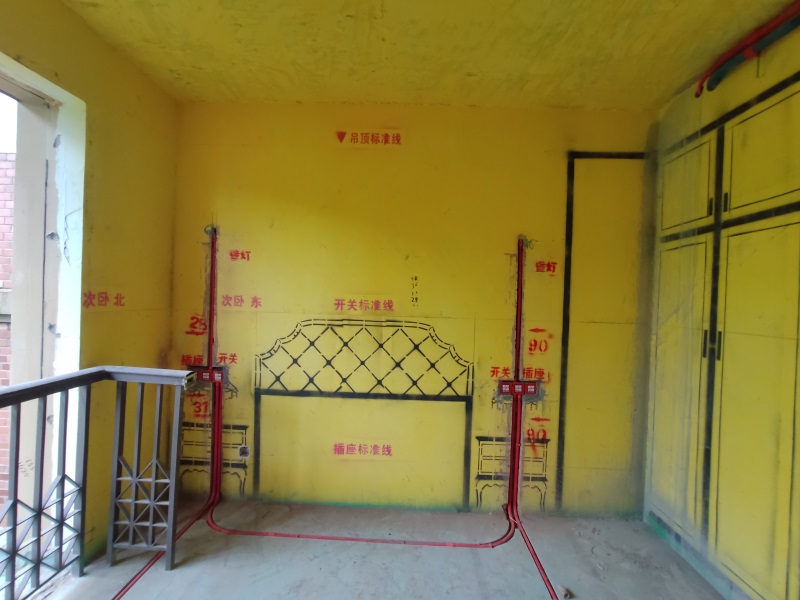

过道线路布置

发表于 2020-4-26 17:29:06

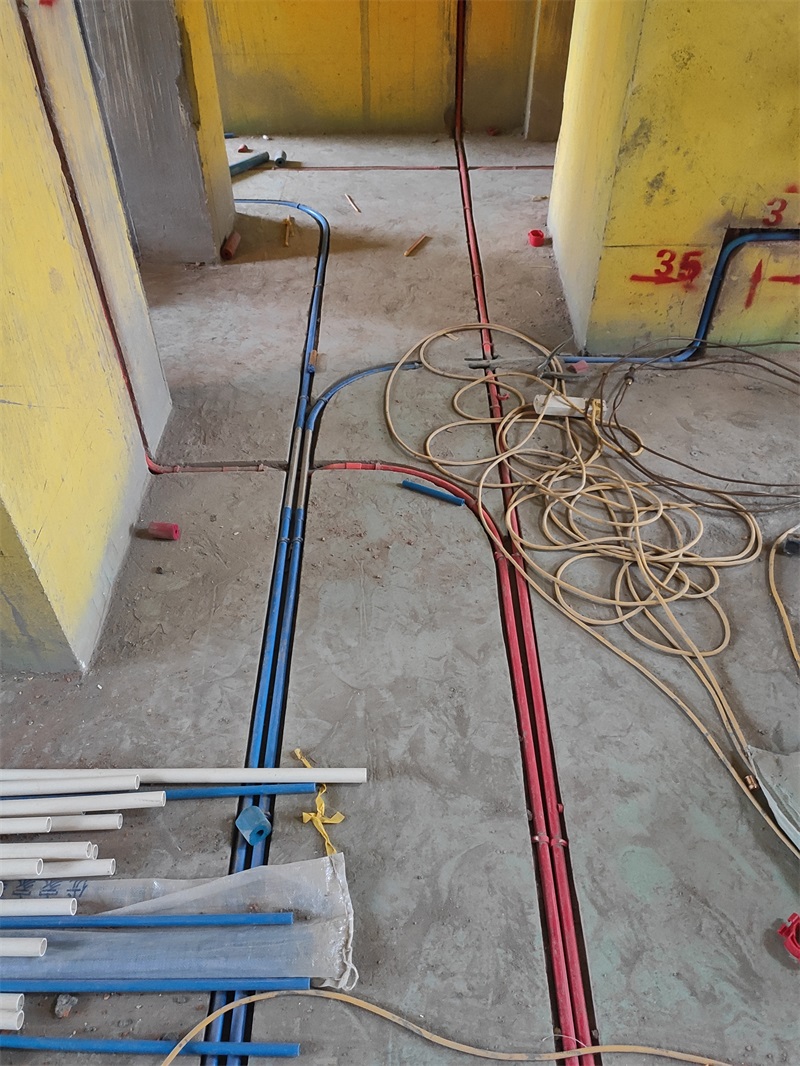

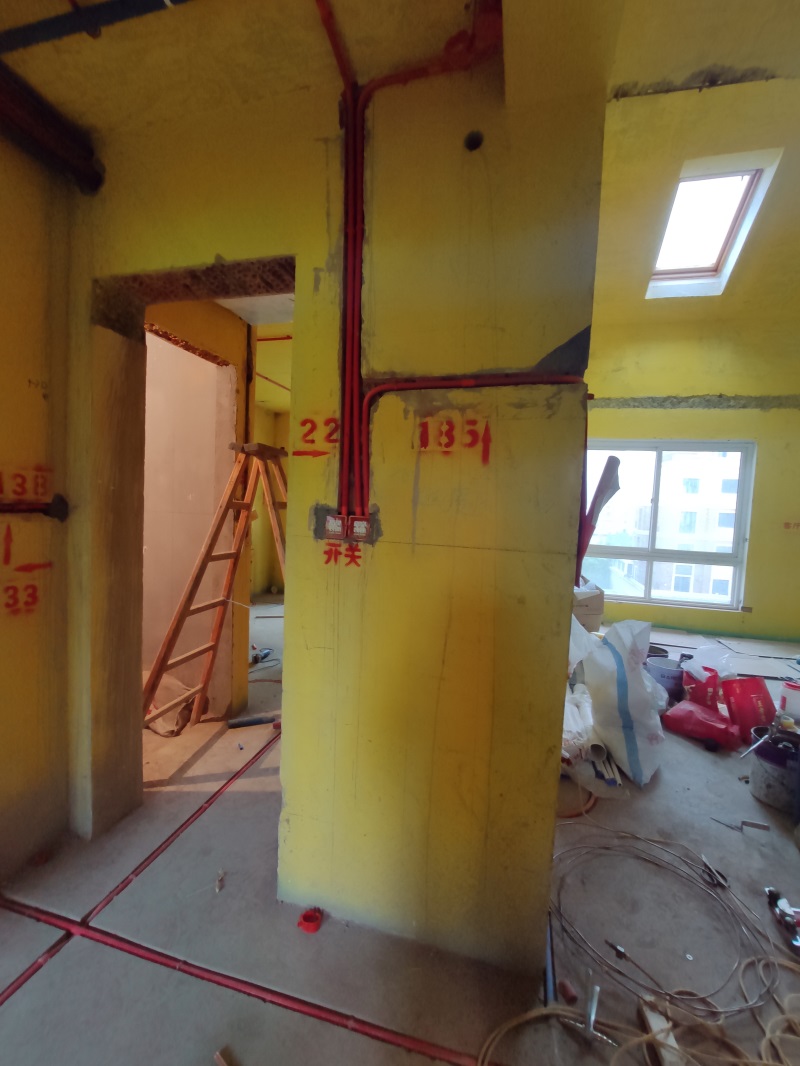

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

发表于 2020-4-26 17:30:20

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2020-4-26 17:31:00

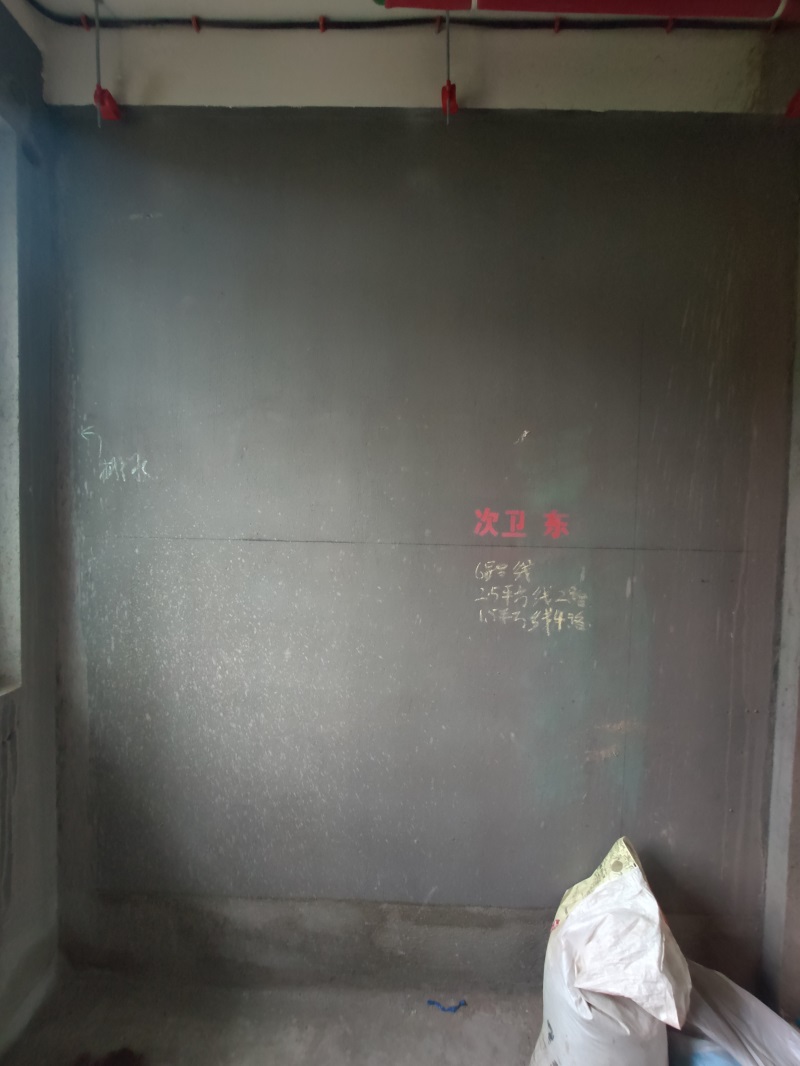

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-4-26 17:31:59

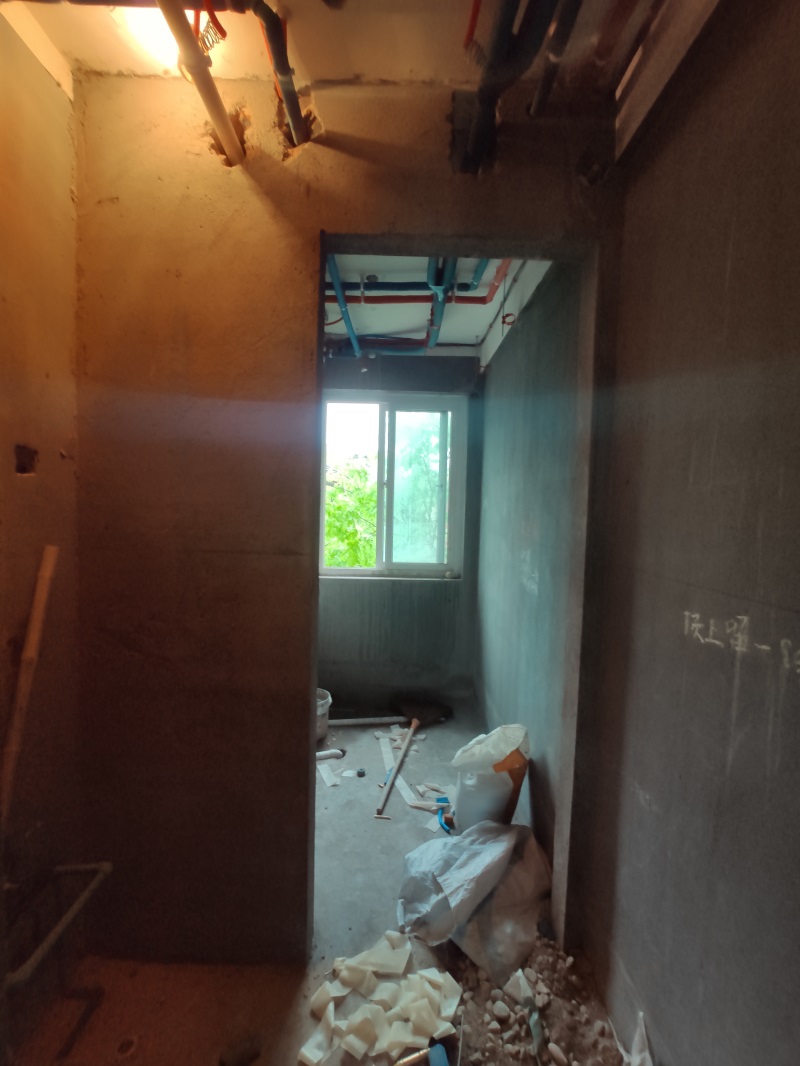

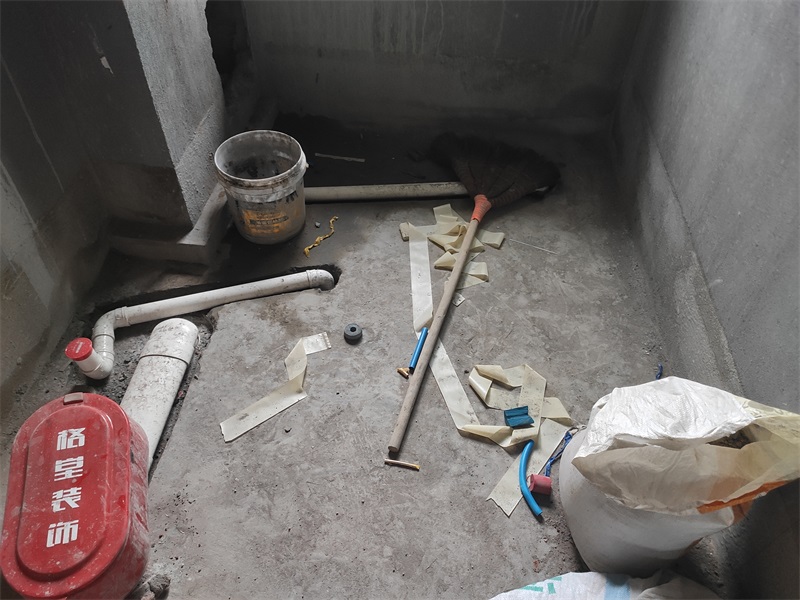

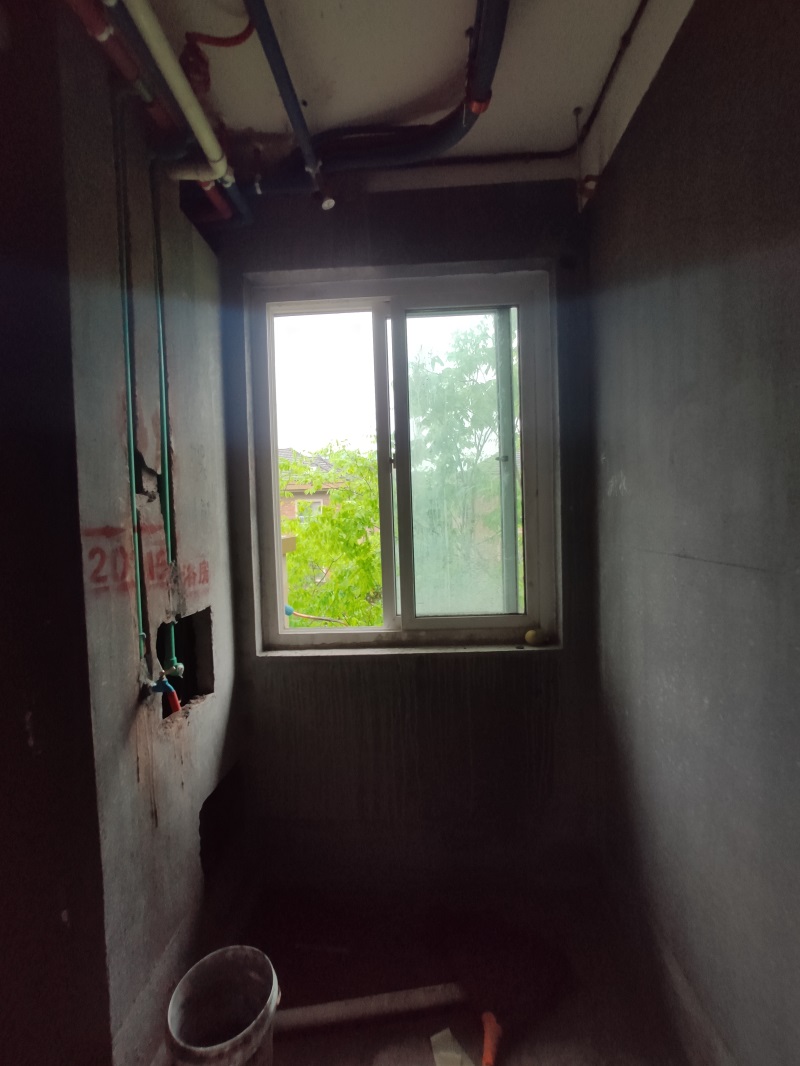

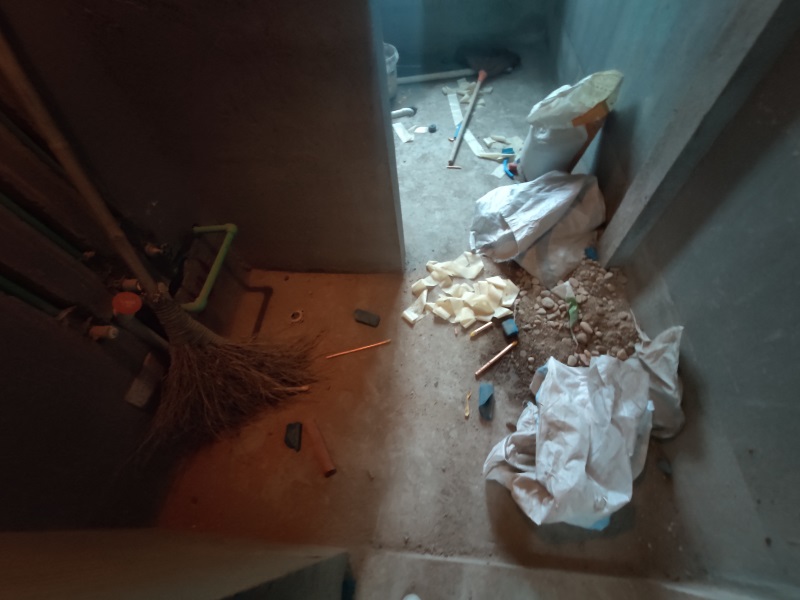

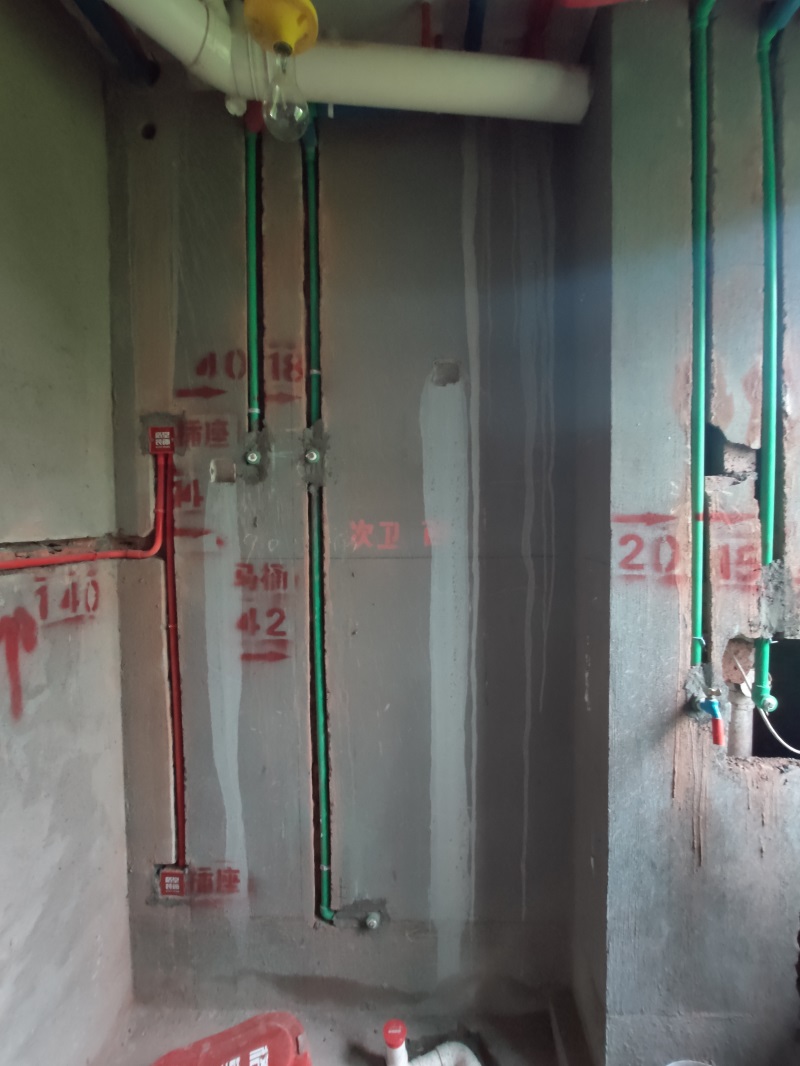

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头
