玫瑰园3-3-50#218㎡现代—重构

发表于 2020-4-26 16:53:00

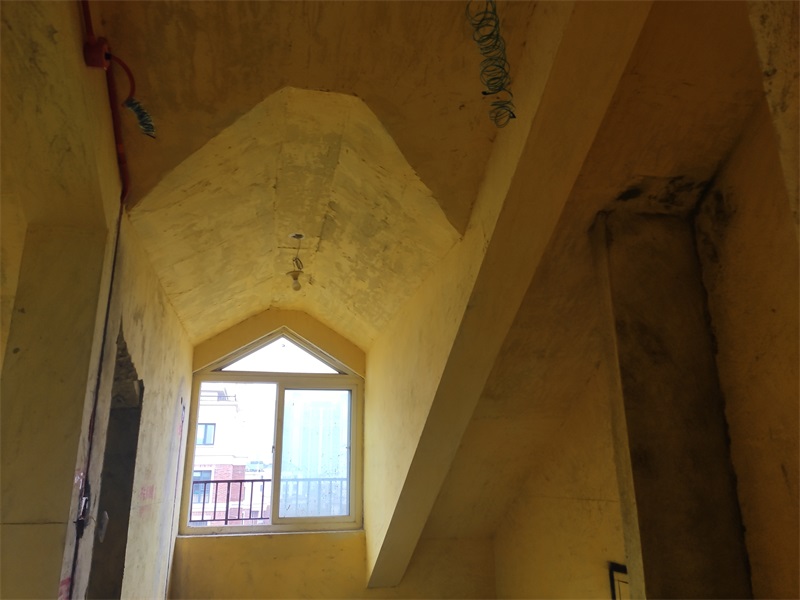

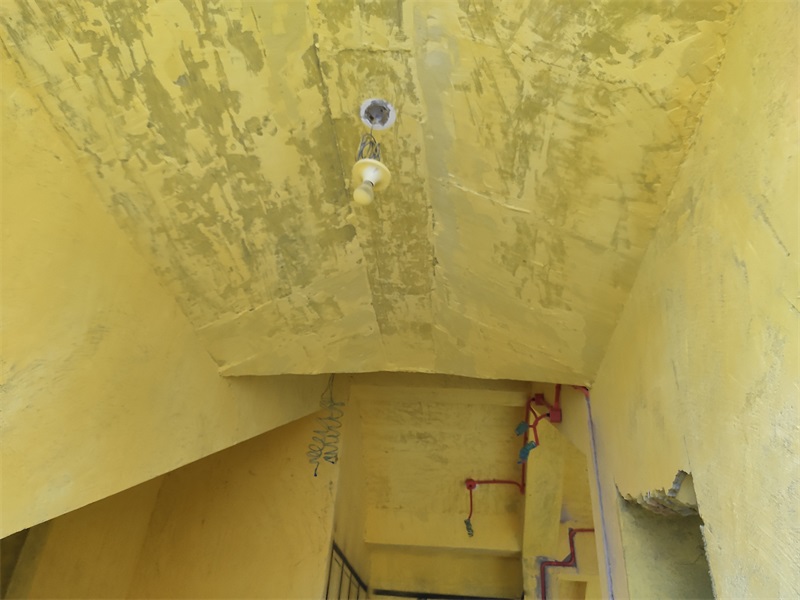

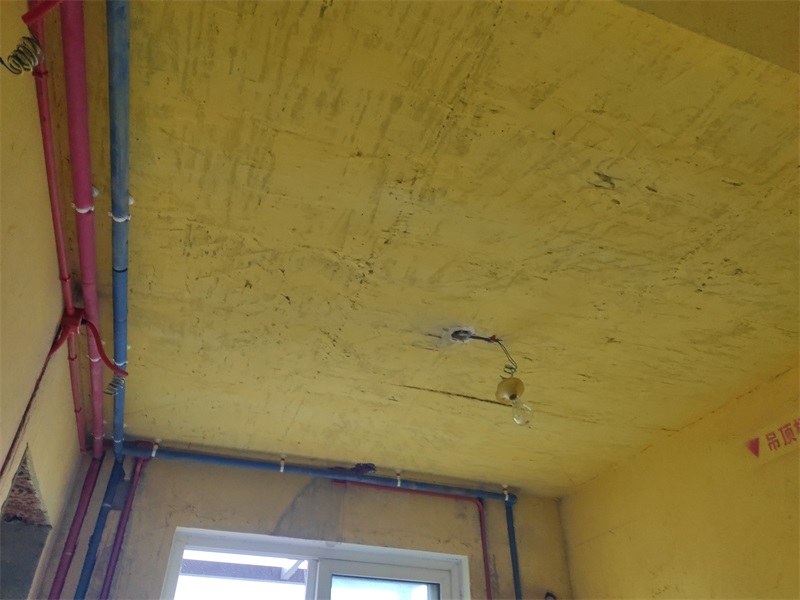

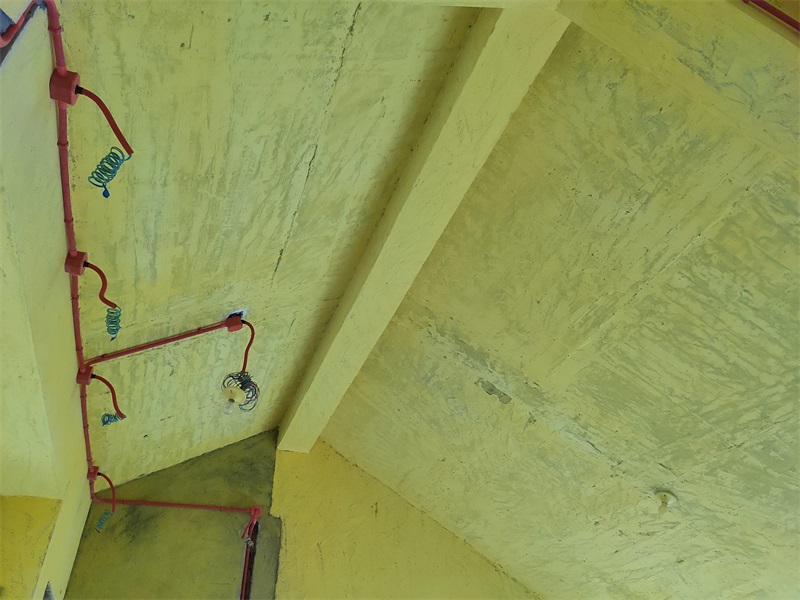

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-4-26 16:57:31

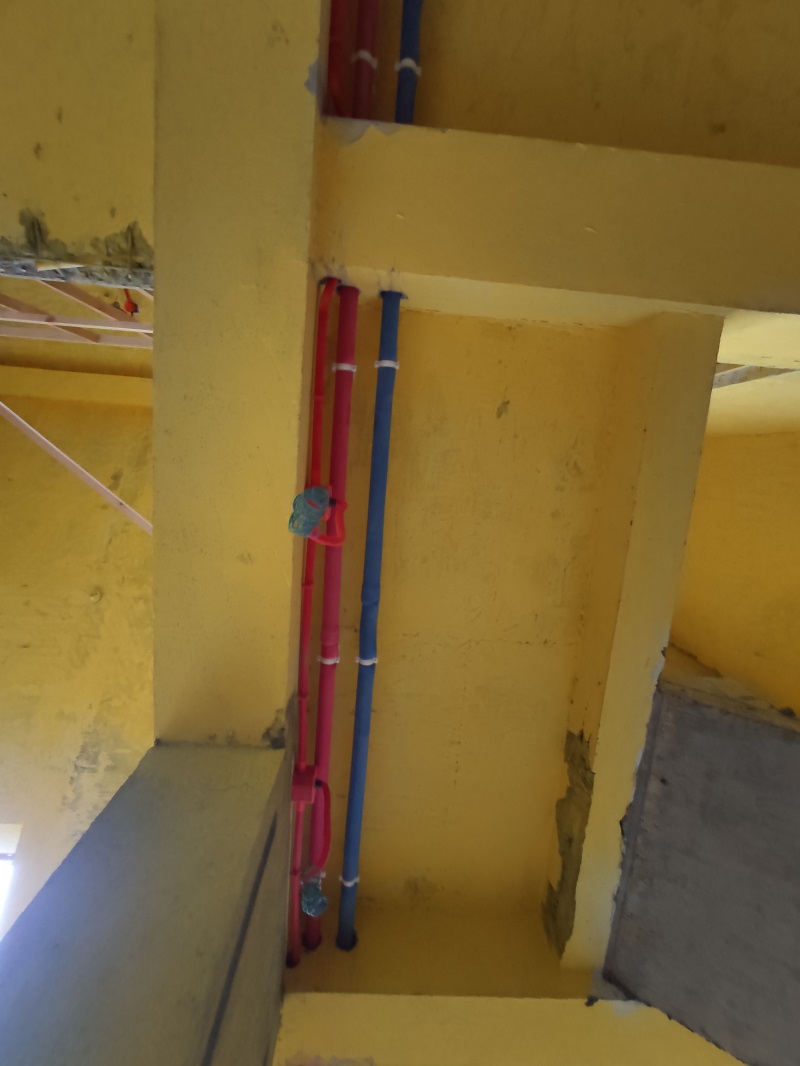

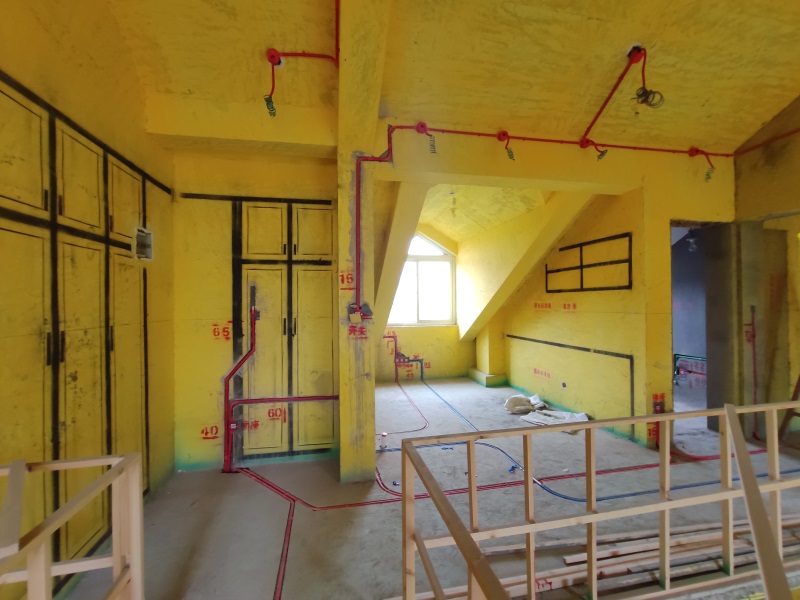

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-4-26 16:59:14

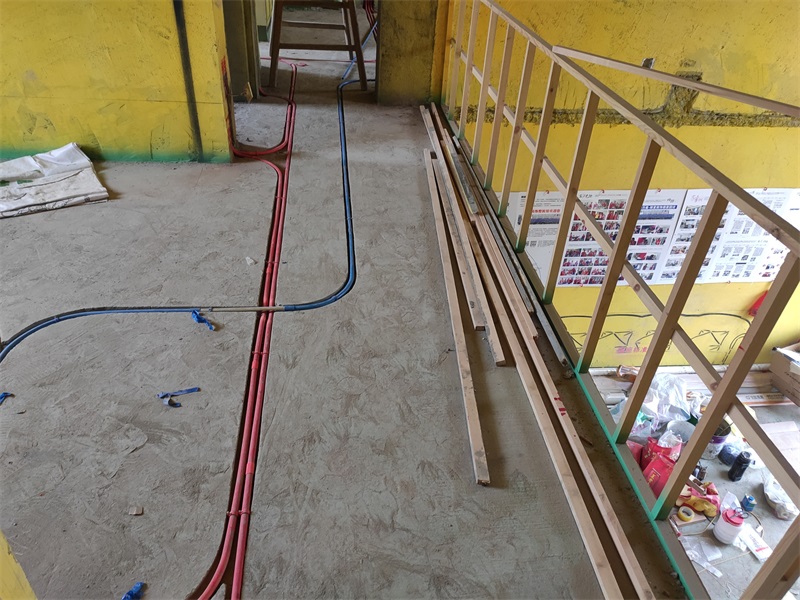

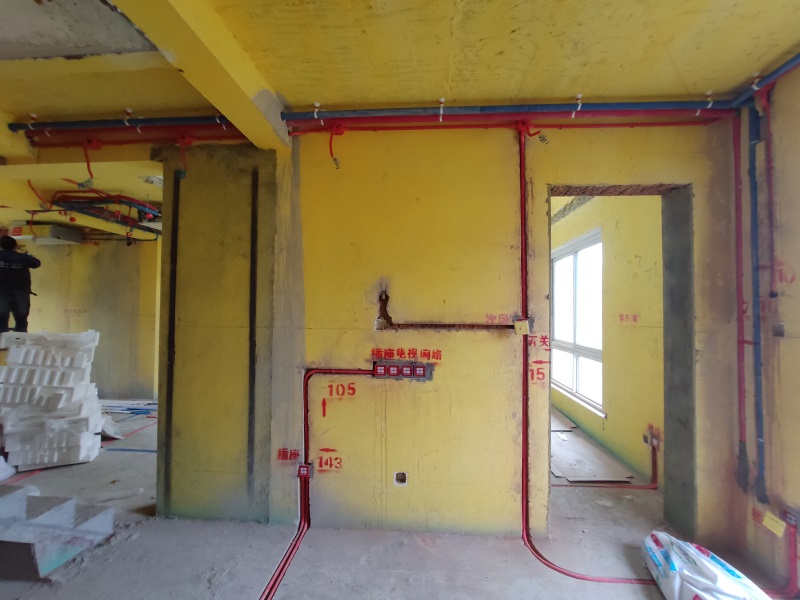

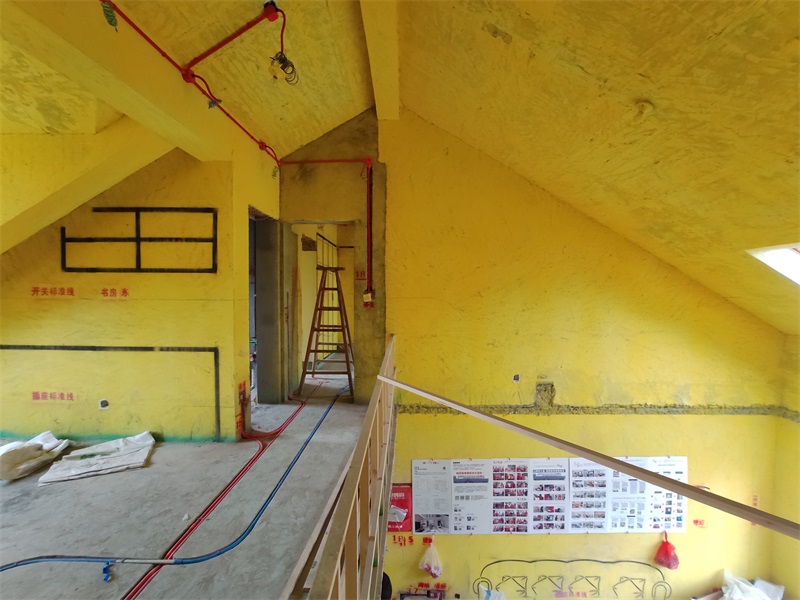

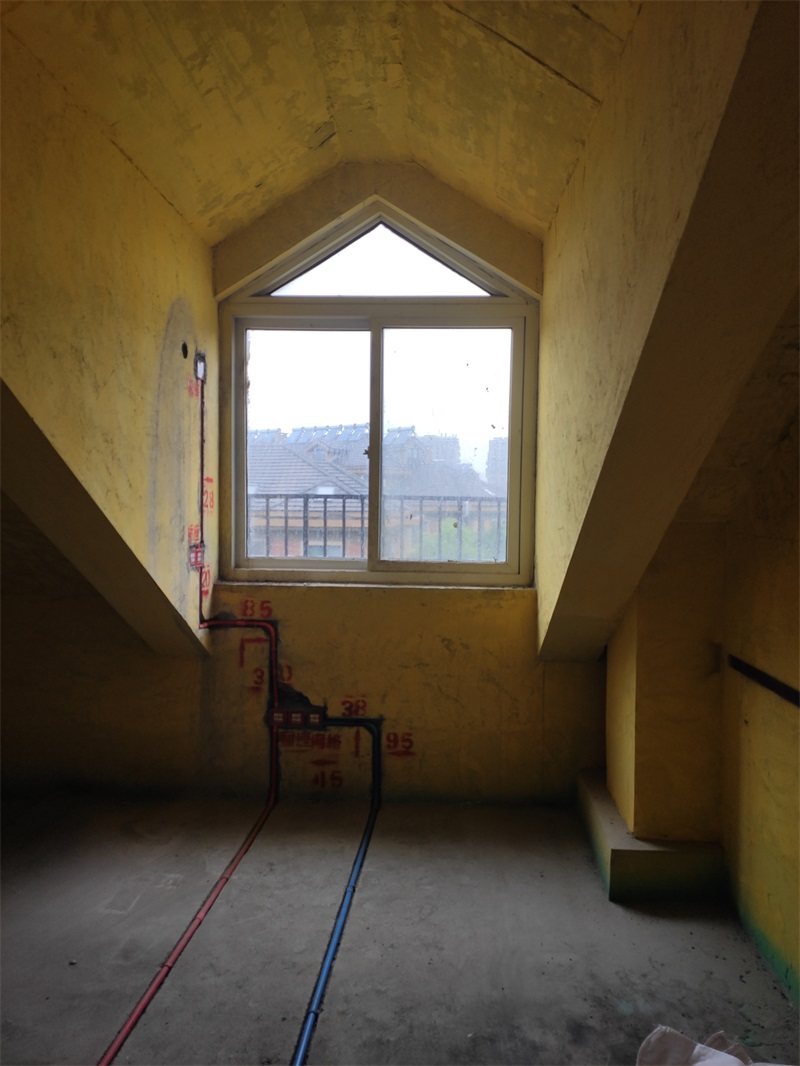

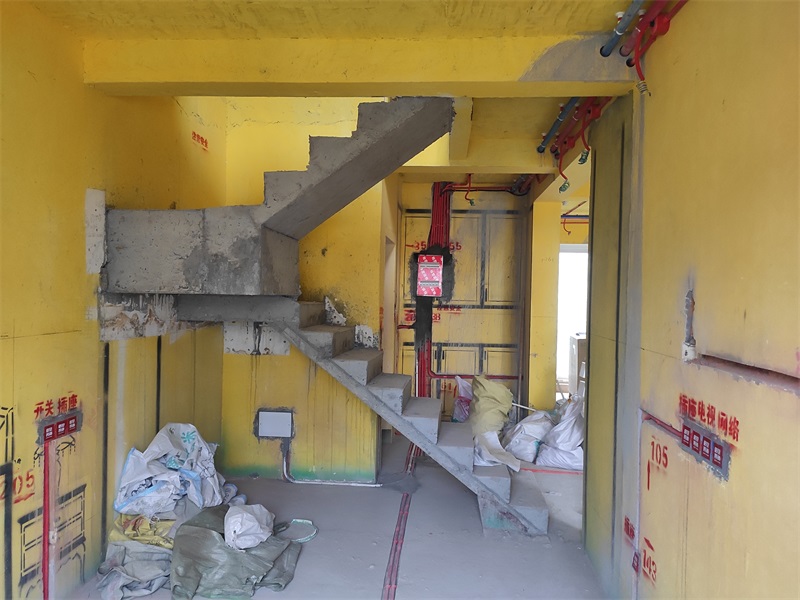

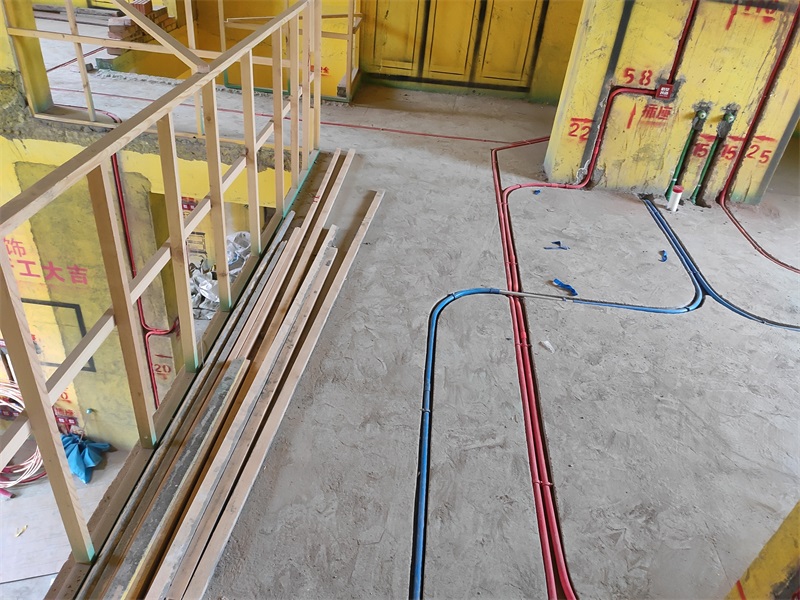

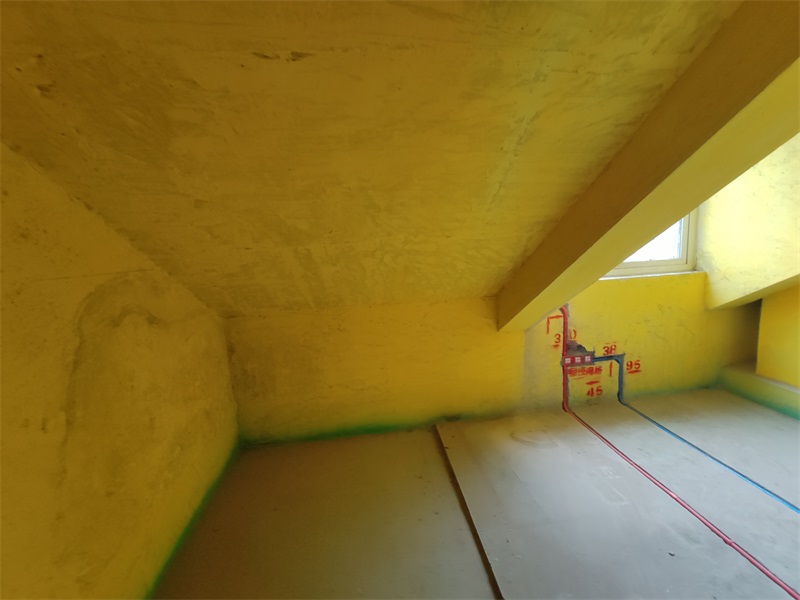

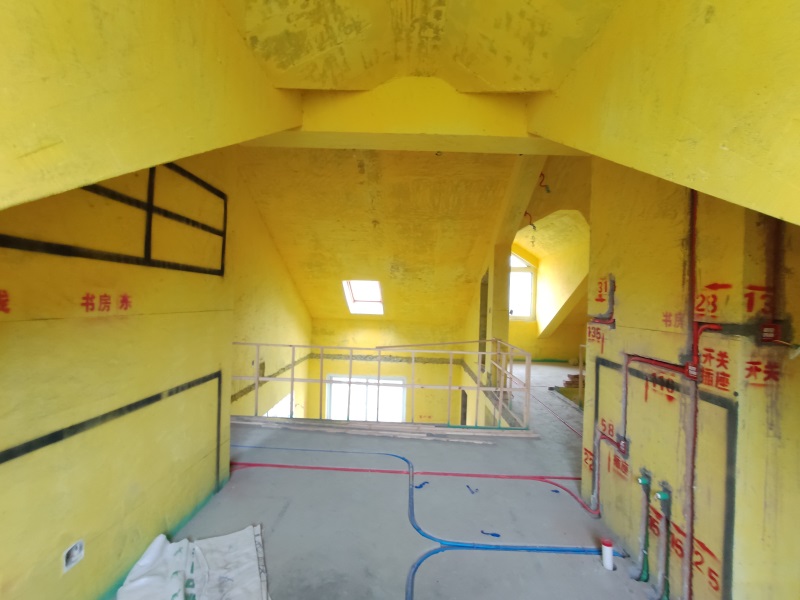

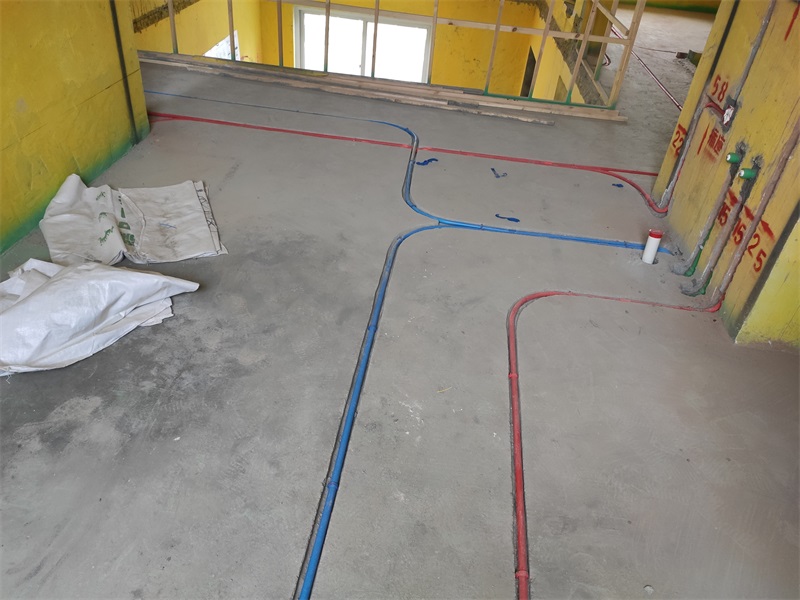

红色线管代表强电，蓝色线管代表弱电

发表于 2020-4-26 17:01:20

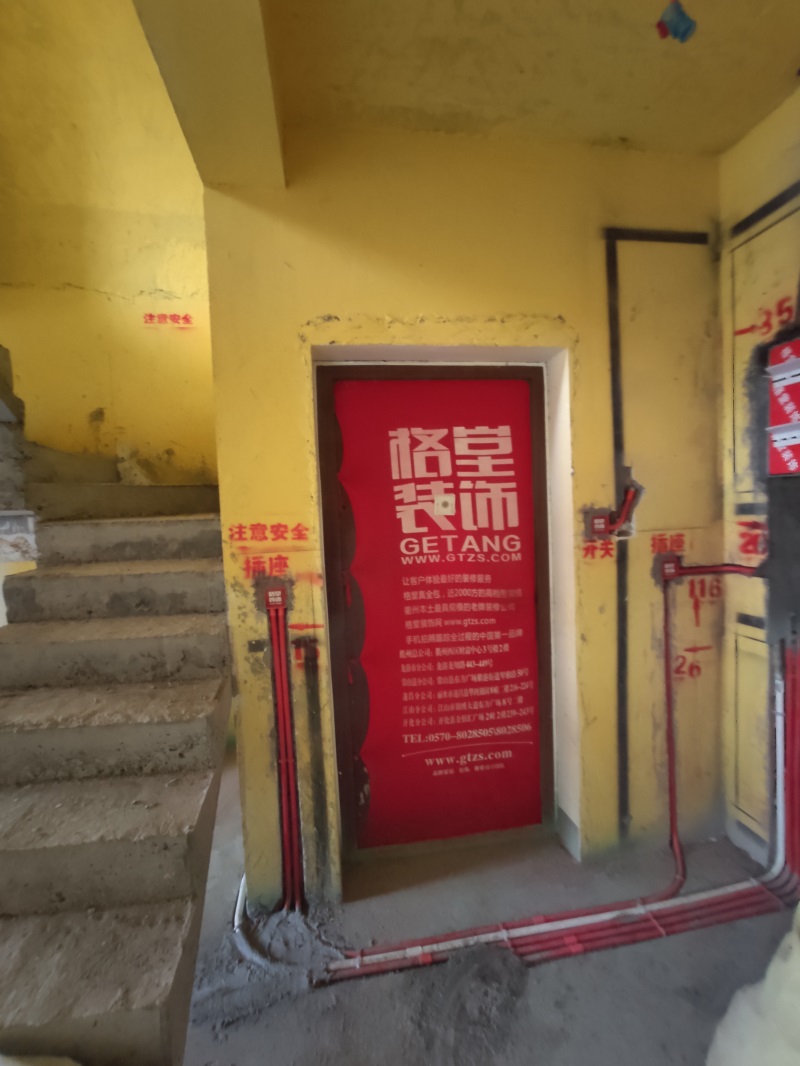

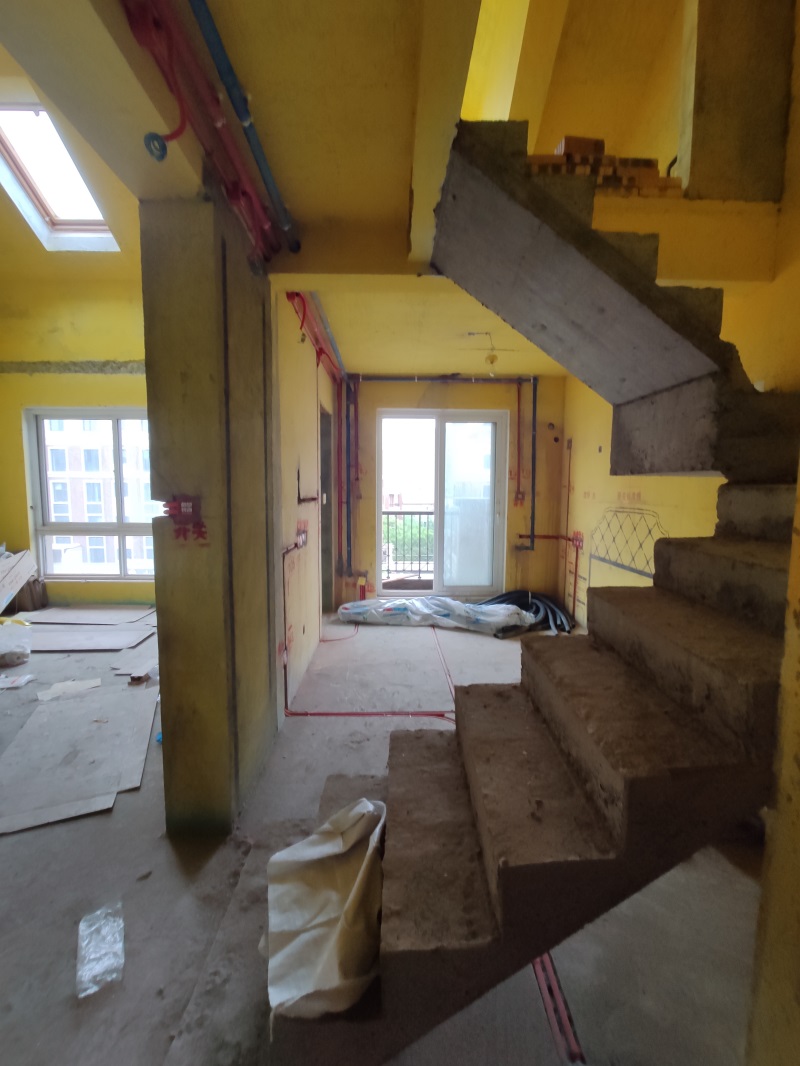

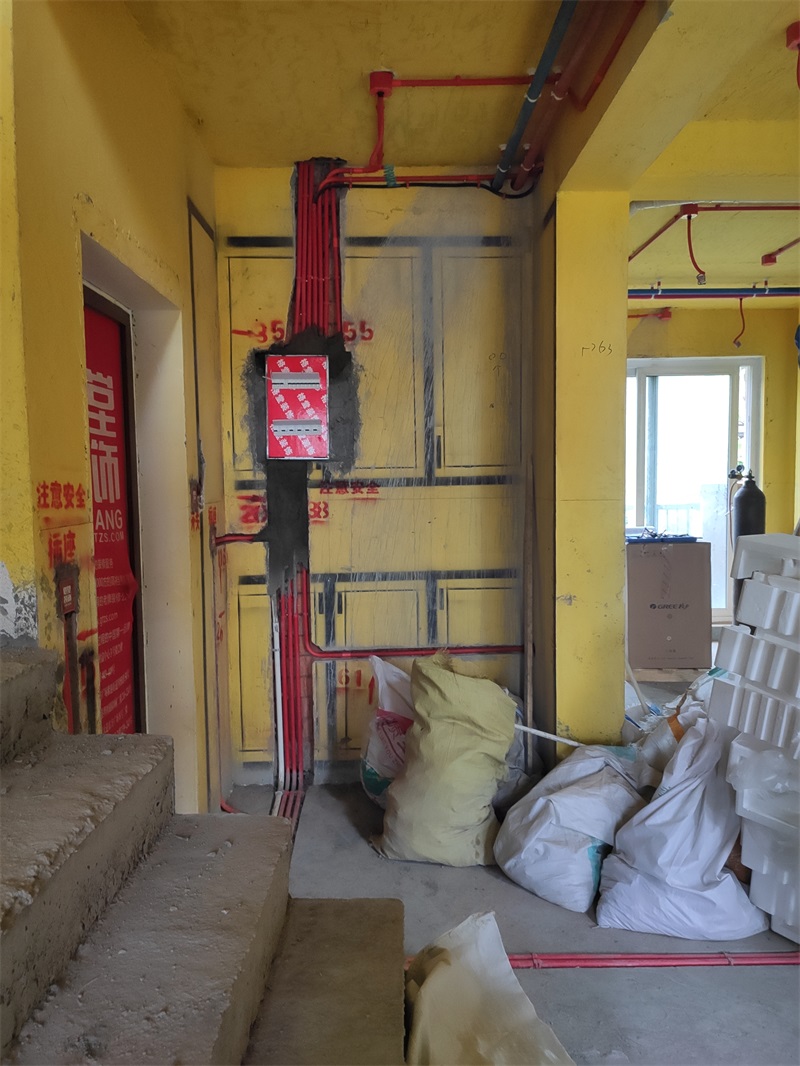

水电施工阶段

发表于 2020-4-26 17:02:30

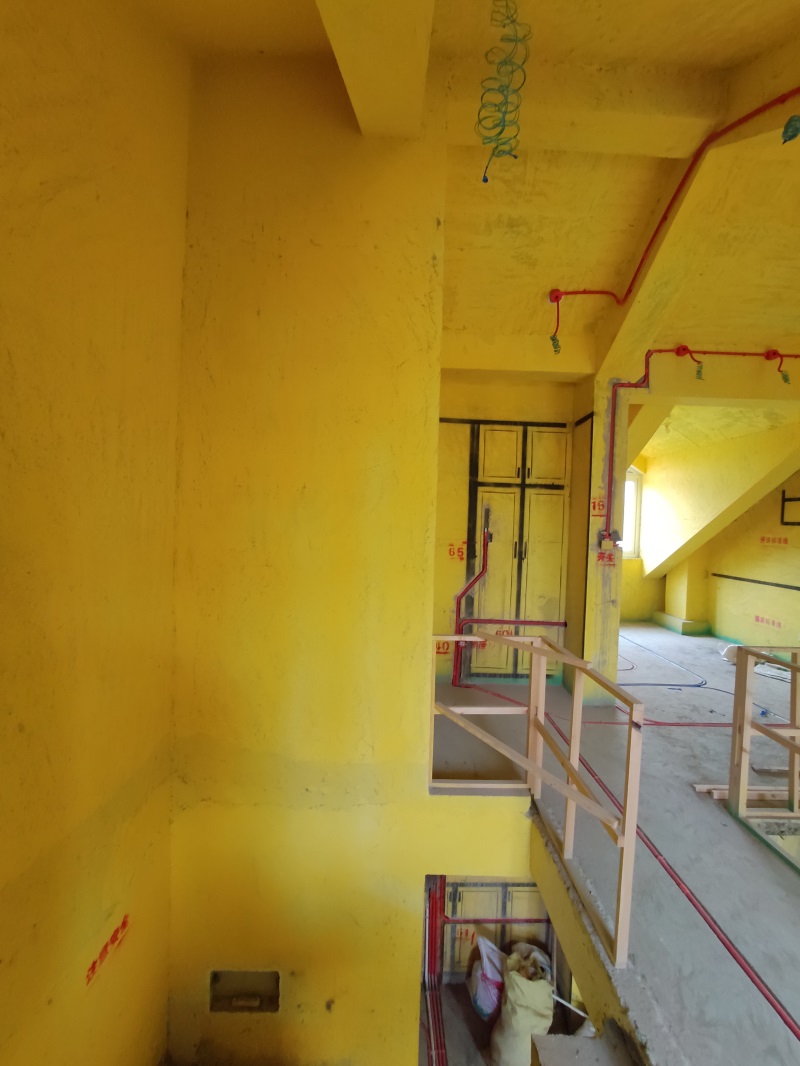

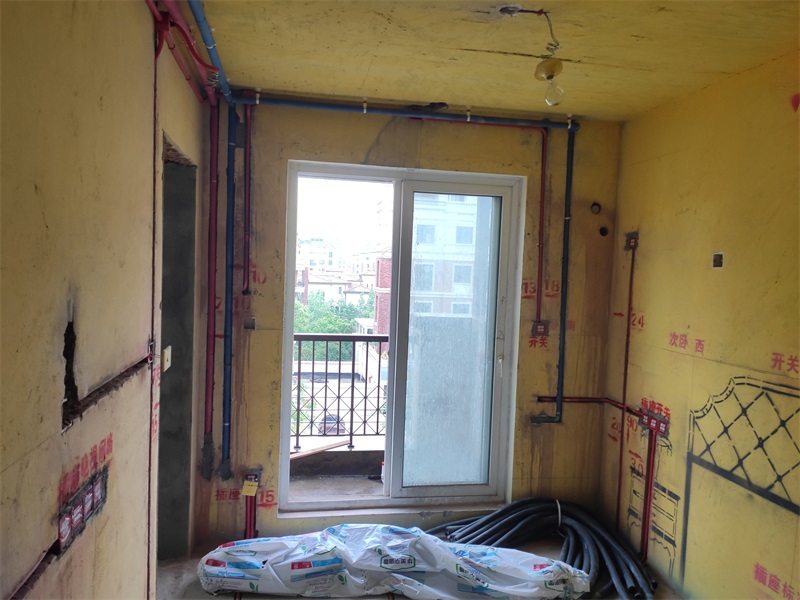

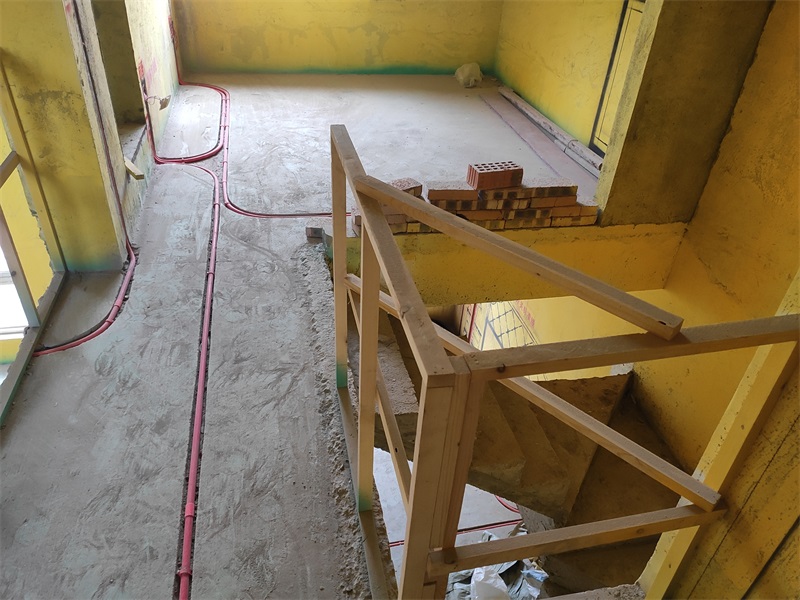

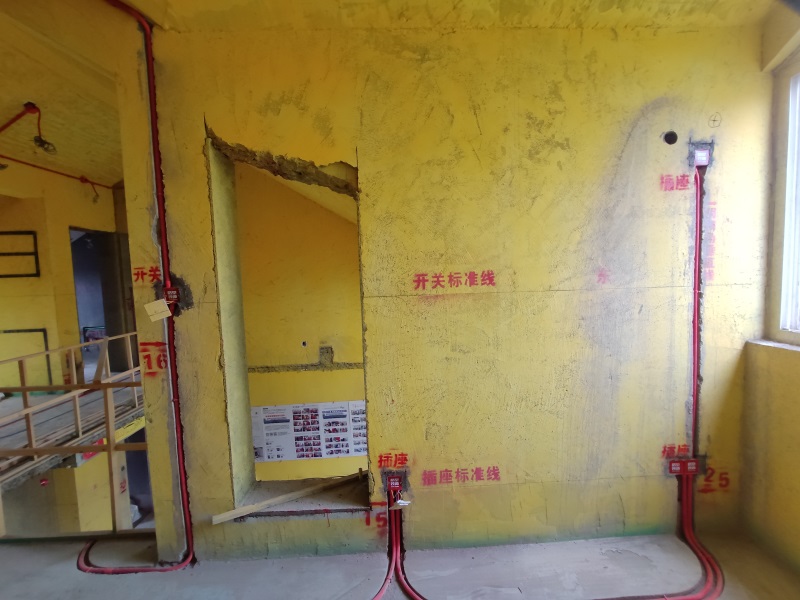

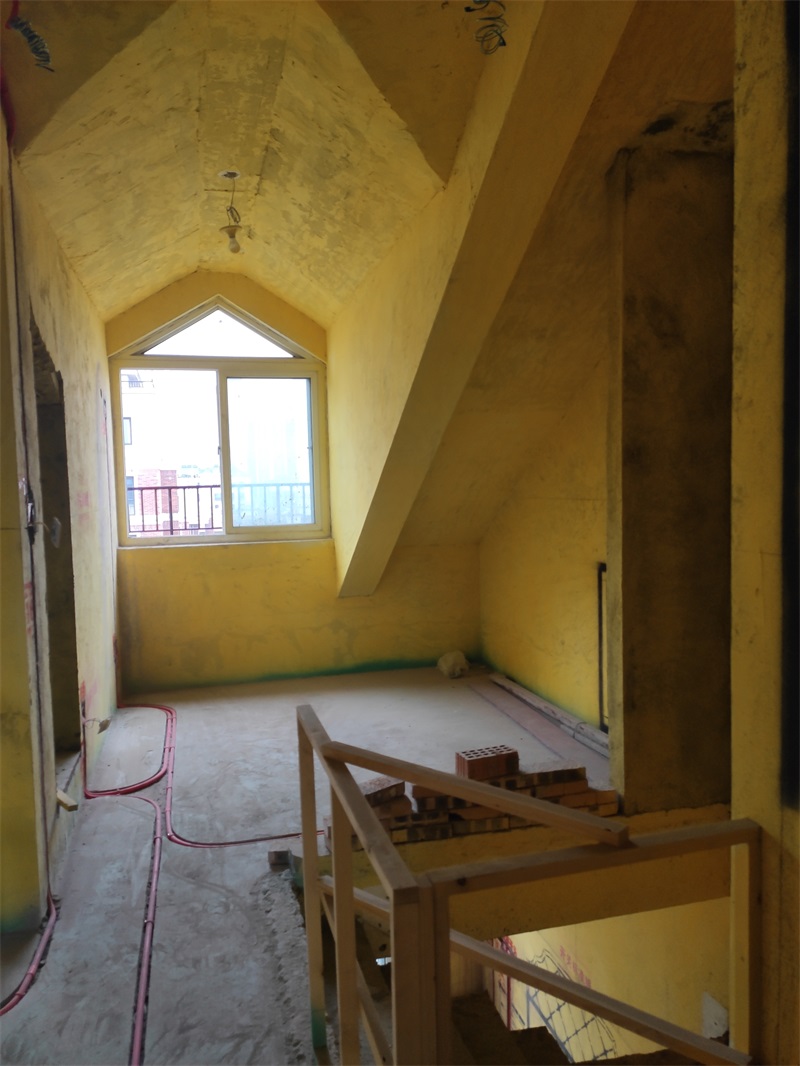

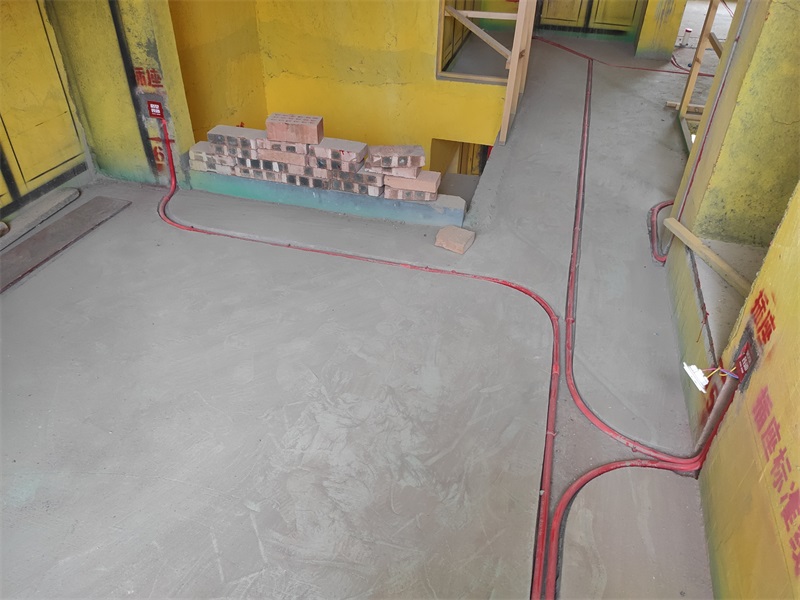

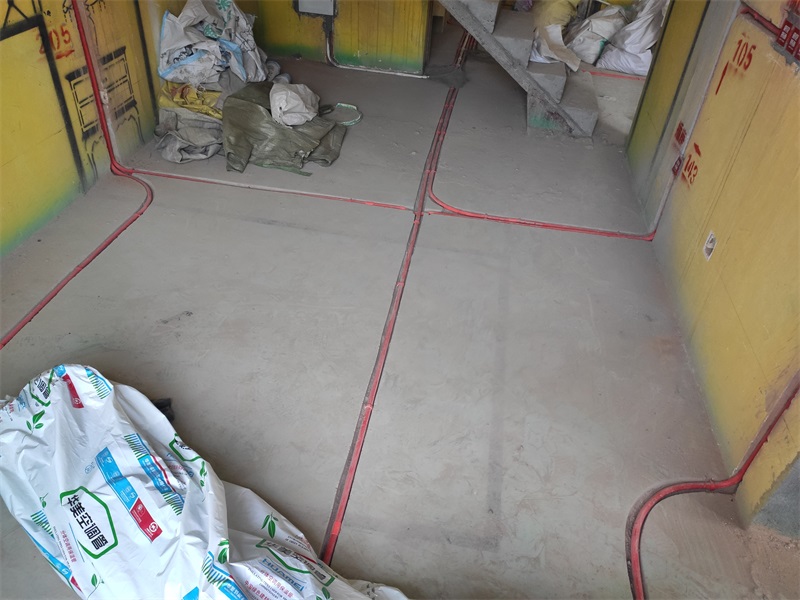

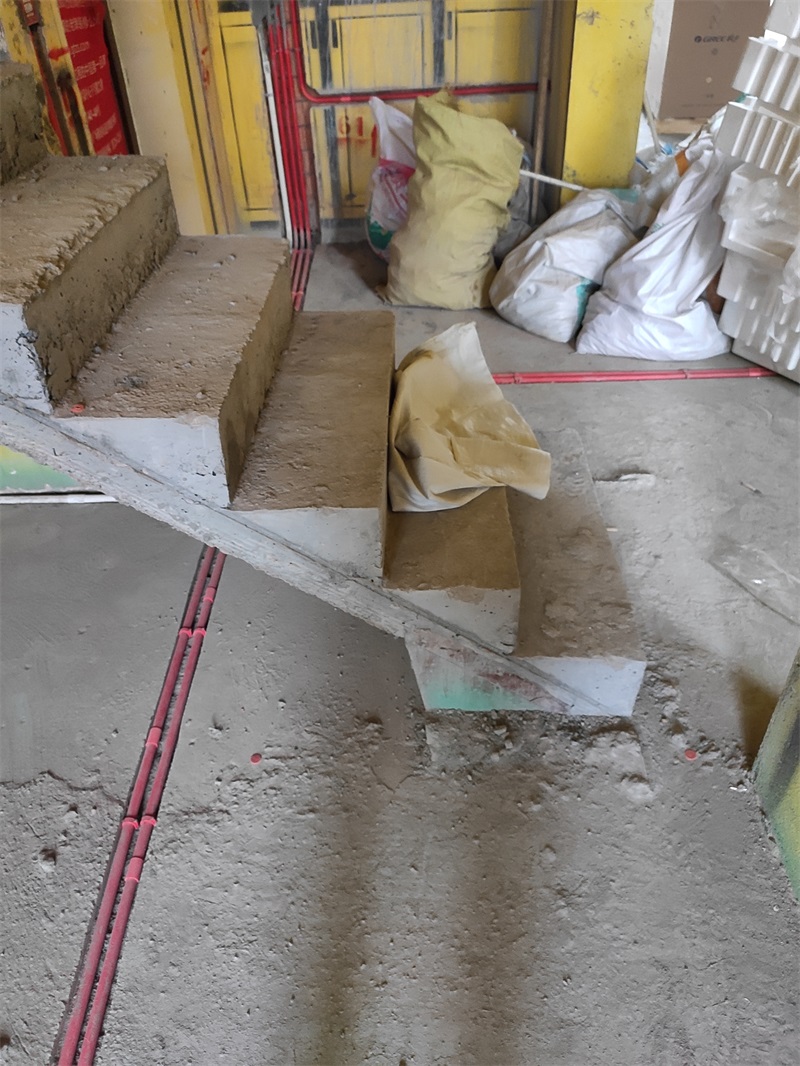

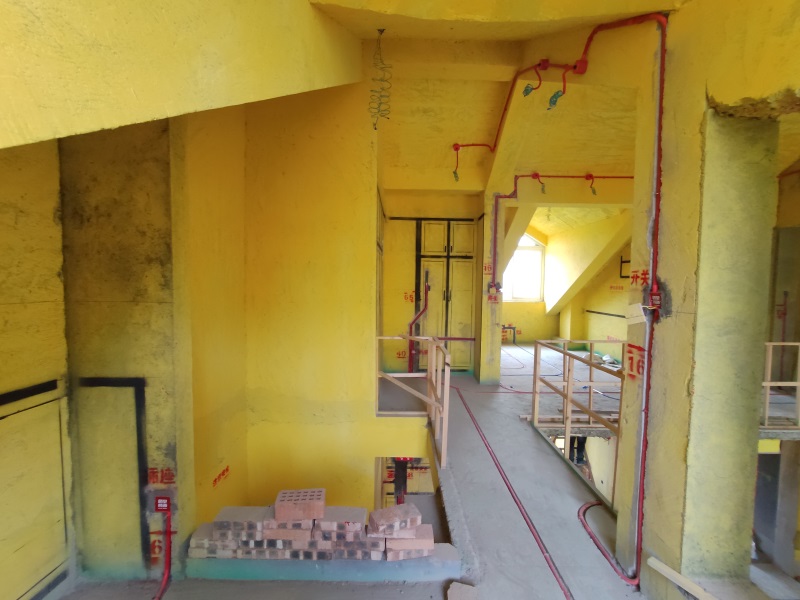

线路布置横平竖直

发表于 2020-4-26 17:04:23

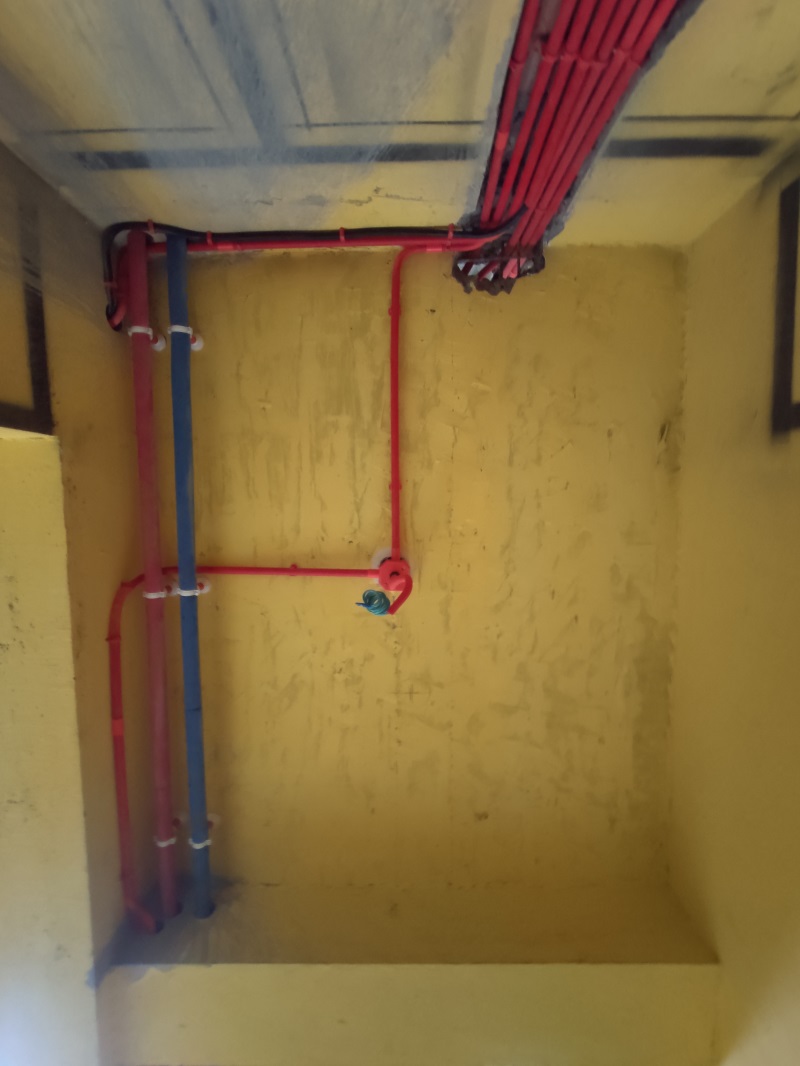

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-4-26 17:05:48

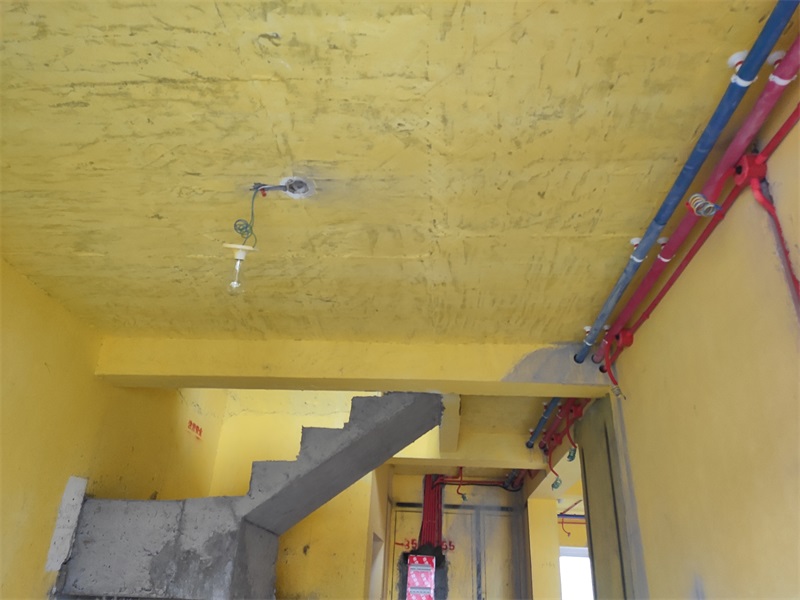

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

发表于 2020-4-26 17:15:51

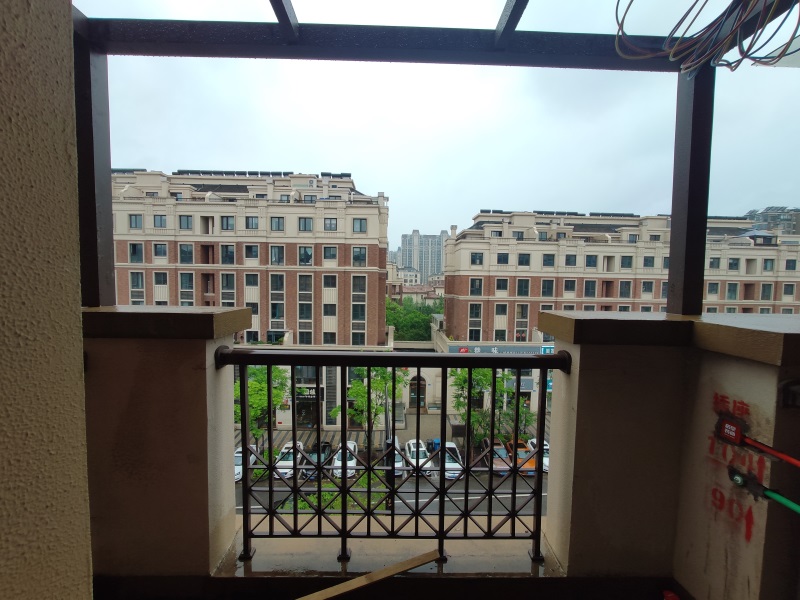

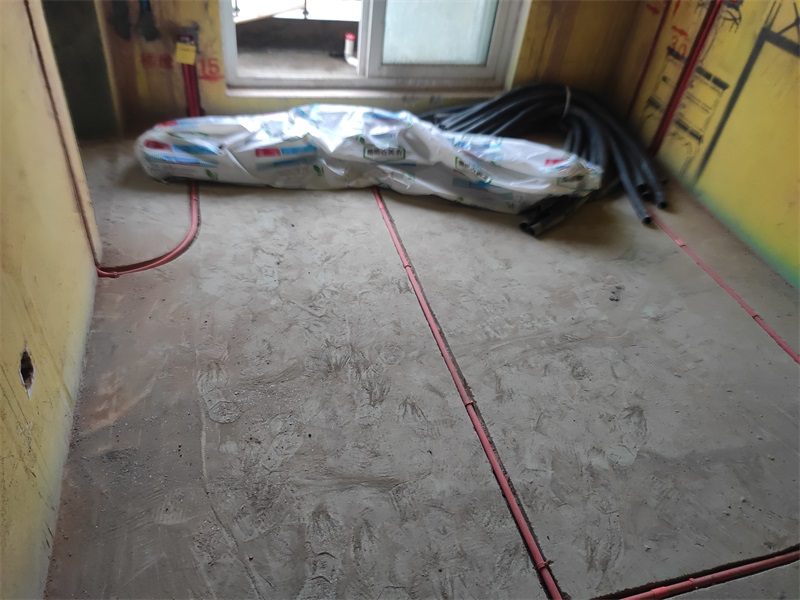

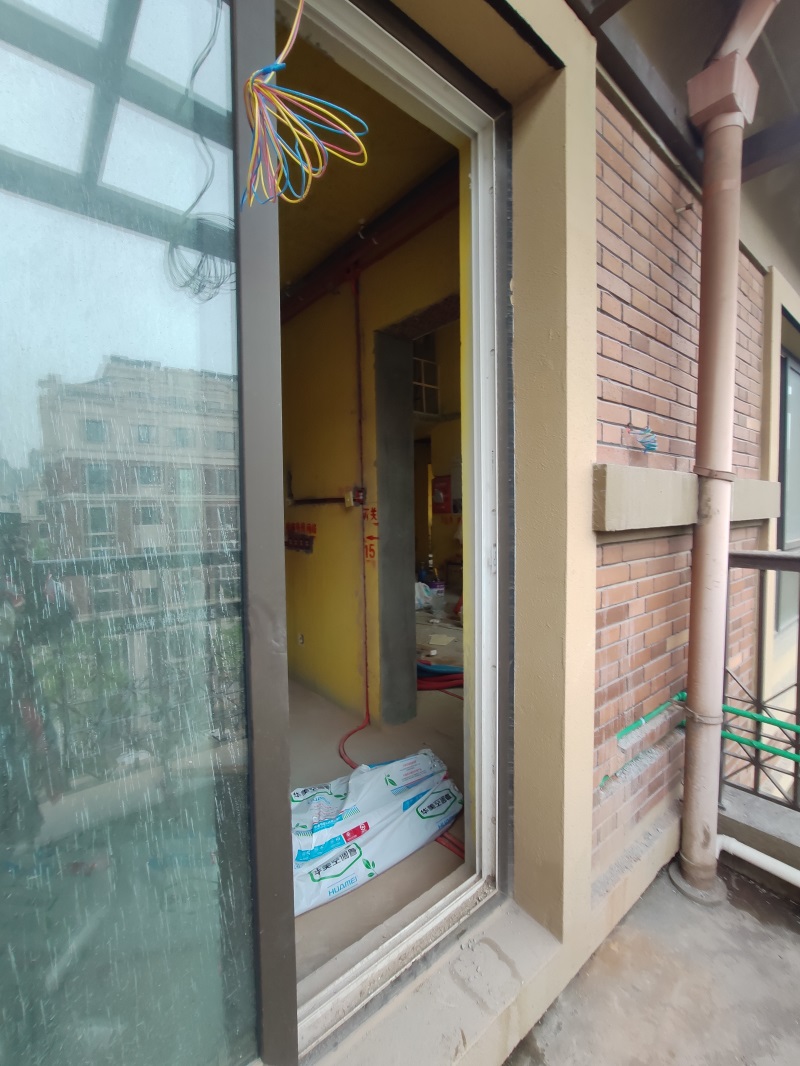

阳台线路布置

发表于 2020-4-26 17:17:54

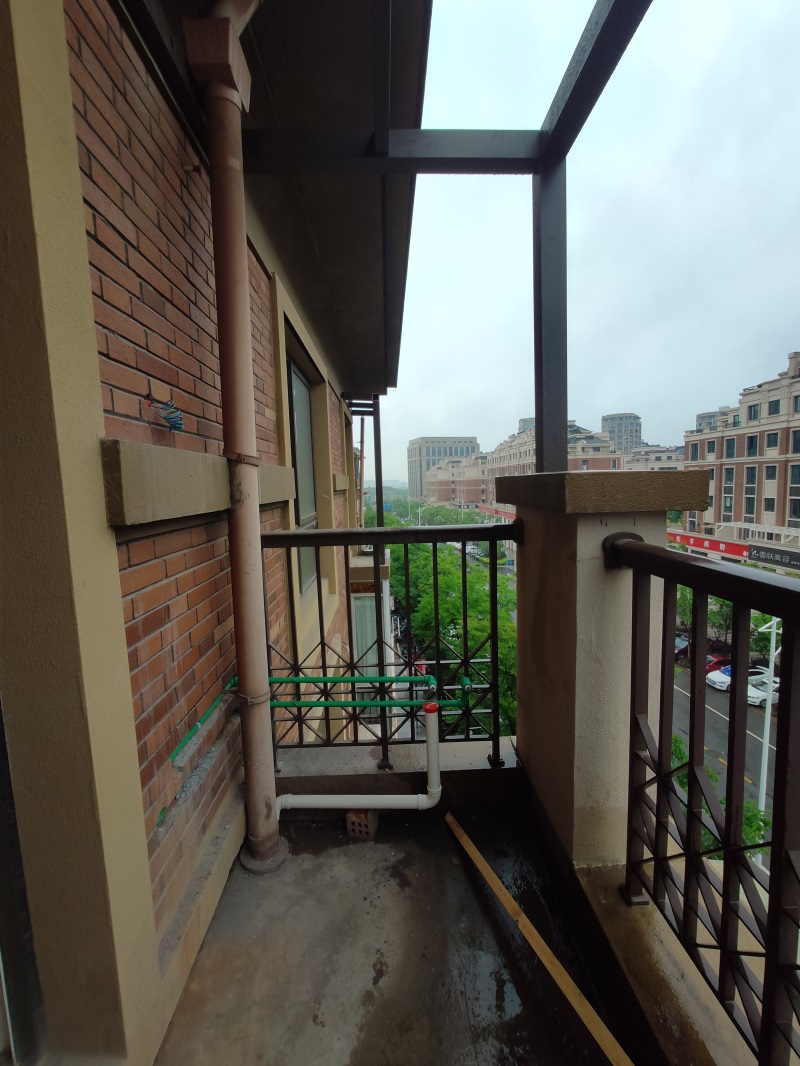

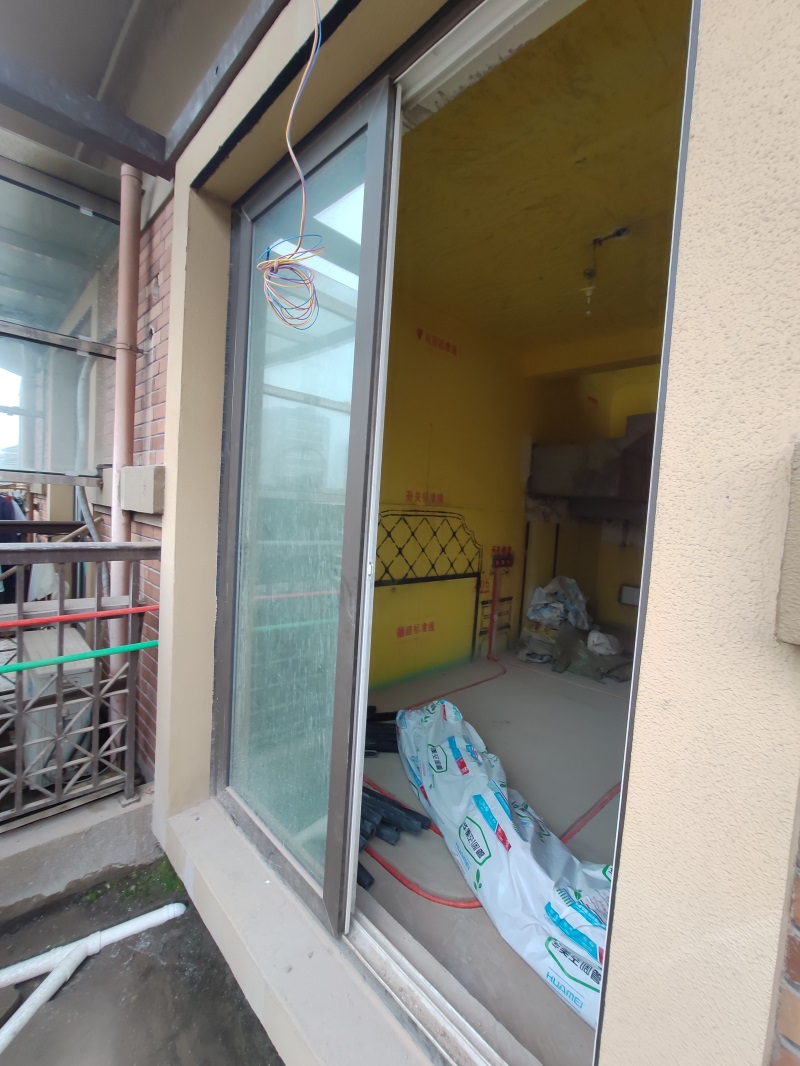

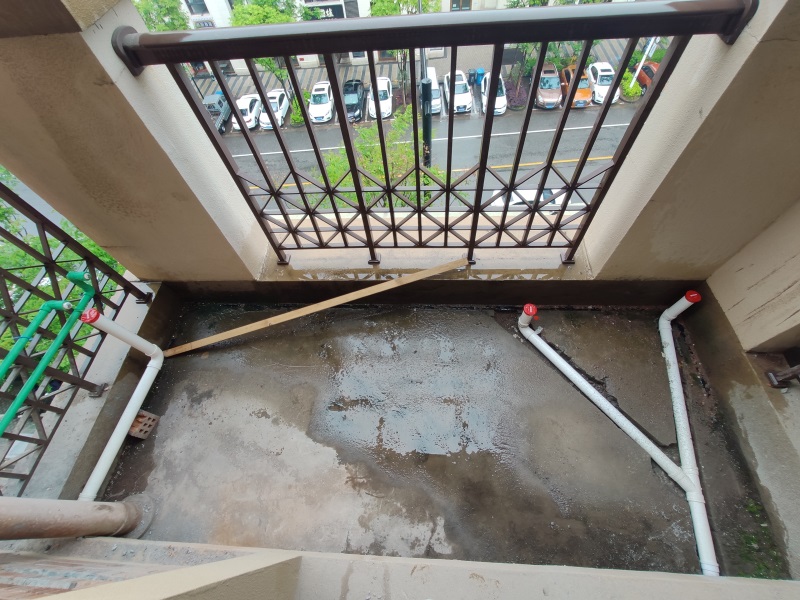

阳台

发表于 2020-4-26 17:22:40

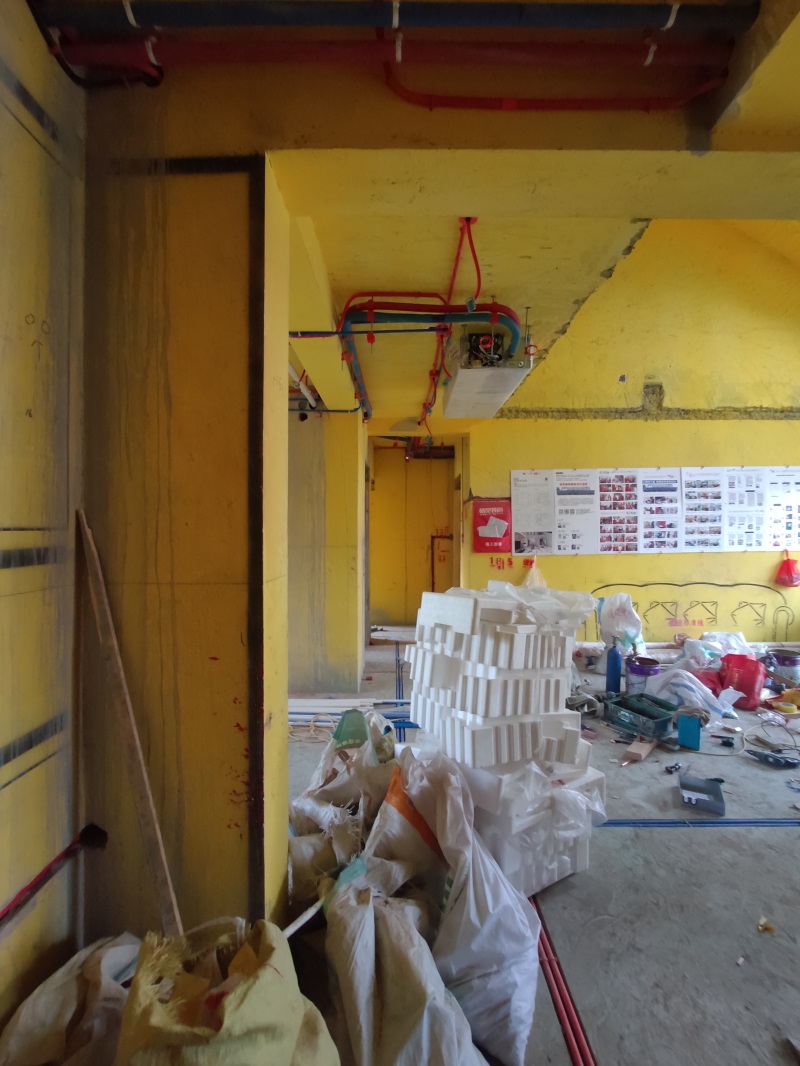

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范
